1 Устройство и конструкции элементов мощных энергетических ГТУ российского и зарубежного производства для ПГУ (Часть 1)
2 Содержание лекции Конструкция компрессора Конструкции камер сгорания и горелок
3 Принцип работы ГТУ
4 Конструктивная схема простейшей ГТУ
5 ГТУ V94. 3 Сименс с генератором (50 Гц) Мощность 222 МВт КПД 36,2% Расход 624 кг/с Уходящие газы 550 0 С
6 Конструкции основных элементов ГТУ
7 Конструкция воздушного компрессора
8 Входная часть компрессора ГТУ
9 Приводной механизм ВНА ГТУ
10 ГТУ-160 ЛМЗ ( V94.2, SGT-2000E Siemens)

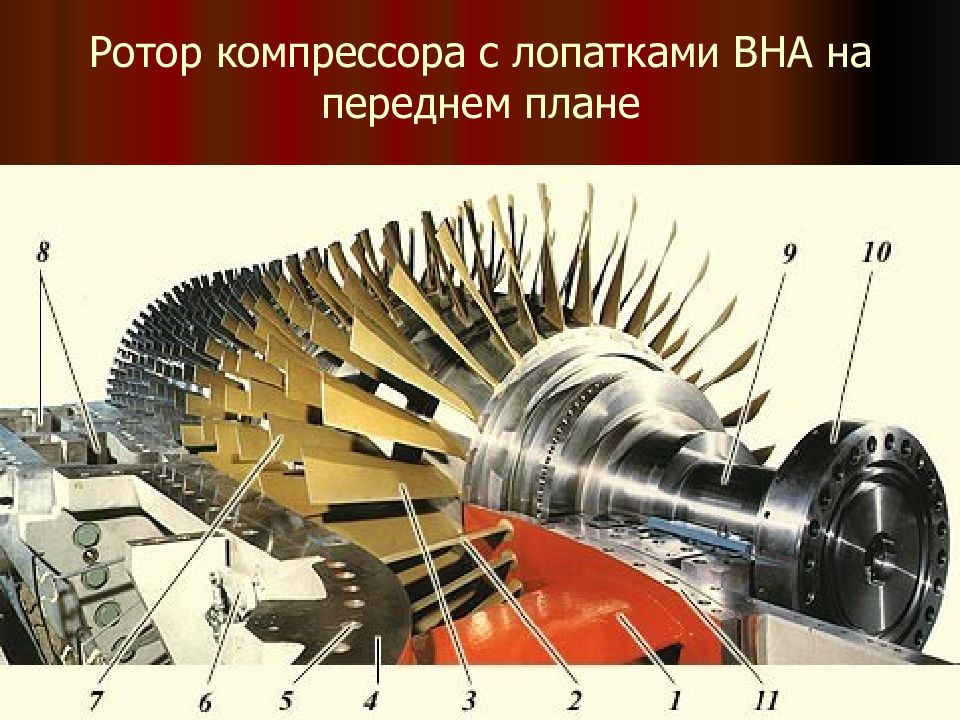

11 Ротор компрессора с лопатками ВНА на переднем плане
12 Зависимость электрической мощности от температуры наружного воздуха для ГТЭ-160
13 Зависимость температуры за ГТУ от температуры наружного воздуха для ГТЭ-160
14 Компрессор ГТУ М701 G 2 MHI
15 Ротор ГТУ M701G2

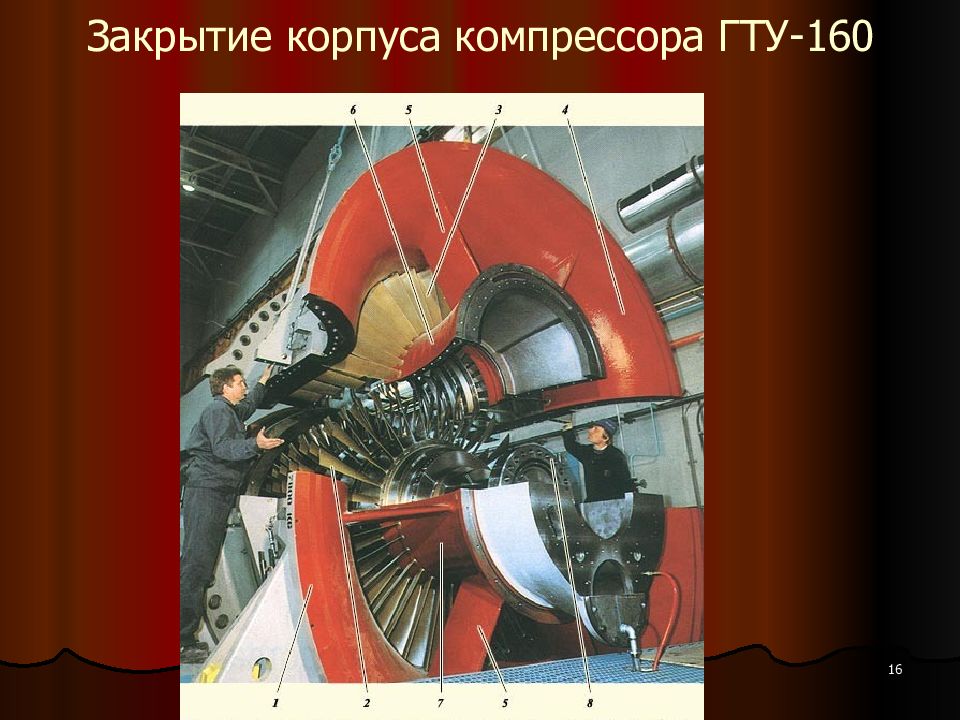

16 Закрытие корпуса компрессора ГТУ-160

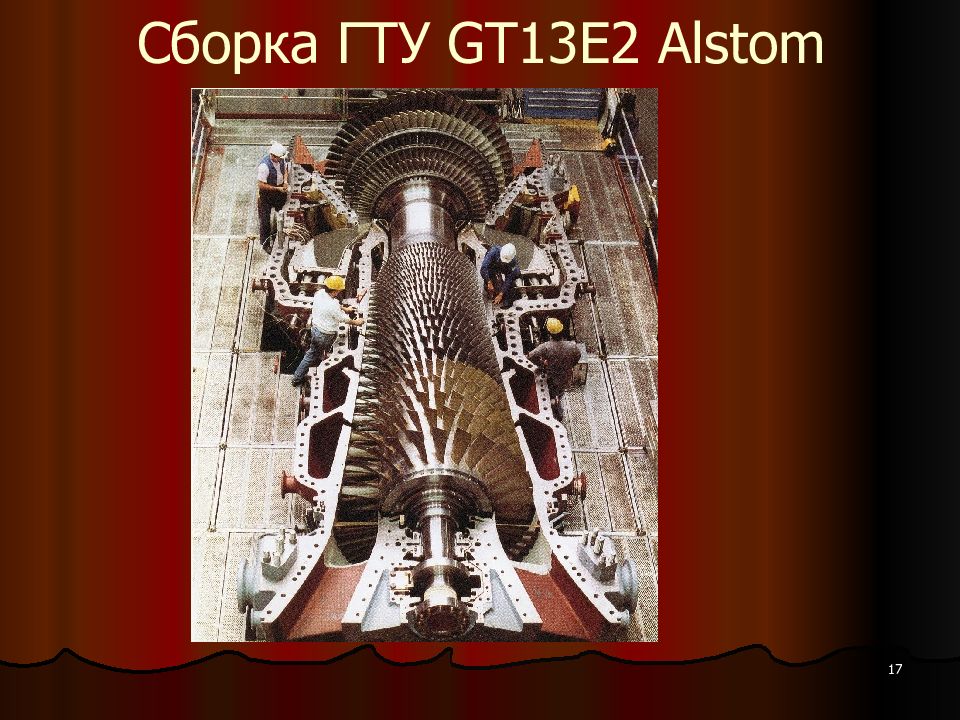

17 Сборка ГТУ GT13E2 Alstom
18 Верхняя половина передней части компрессора ГТЭ-110 «Сатурн»
19 Установка ротора в корпусе ГТЭ-160
20 Конструкция камер сгорания - выносные - кольцевые - трубчато-кольцевые

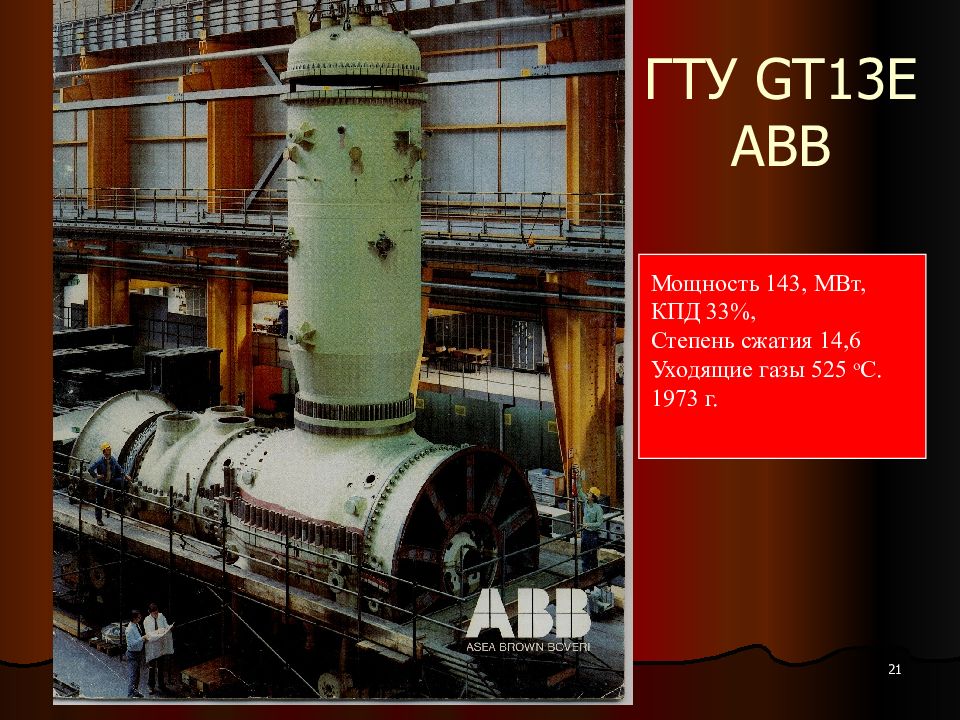

21 ГТУ GT 13 E А BB Мощность 143, МВт, КПД 33%, Степень сжатия 14,6 Уходящие газы 525 о С. 1973 г.
22 ГТУ ГТЭ-160 ( V94.2, SGT5-2000E) Мощность 160 МВт КПД 34,5 % Температура уходящих газов 538 0 C
23 Поперечный разрез ГТЭ-160
24 Пламенная труба КС ГТЭ-160
25 Распределение температур в керамической плитке КС ГТЭ-160 260 538 816 1093 1374 0 С Воздух Горячие газы Холостой ход Полная нагрузка ПЛИТКА СТЕНКА КС
26 Транспортировка корпуса ГТЭ-160

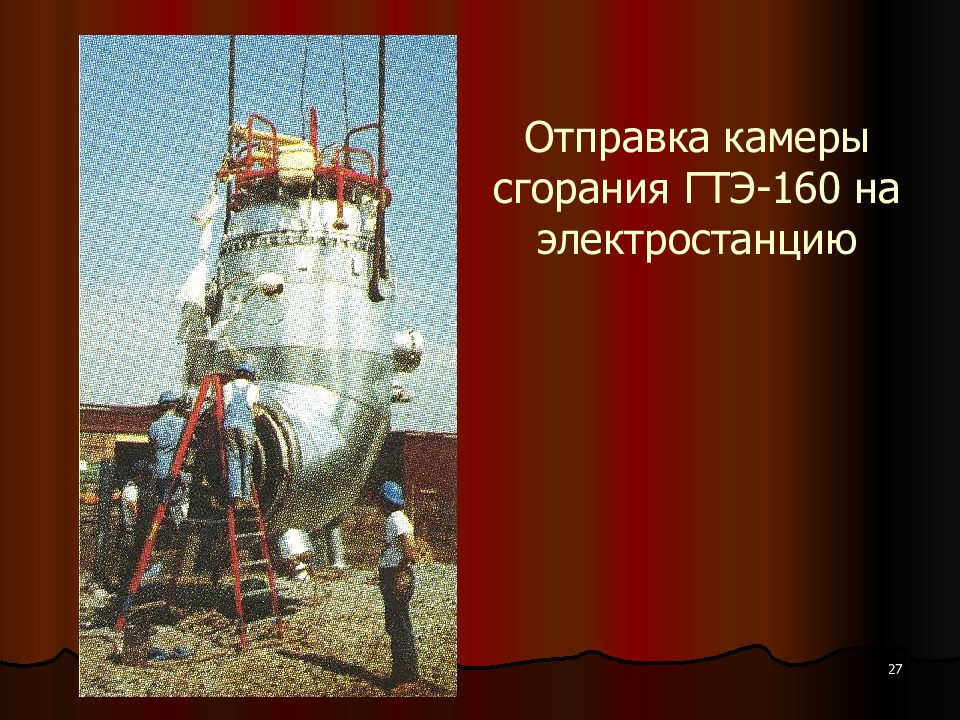

27 Отправка камеры сгорания ГТЭ-160 на электростанцию
28 ГТУ Сименс V 94.3А ( SGT5-4000F) мощностью 278 МВт КПД – 38,5% Тух -582 º С G к – 527,1 кг/с
29 Кольцевая камера сгорания Сименс

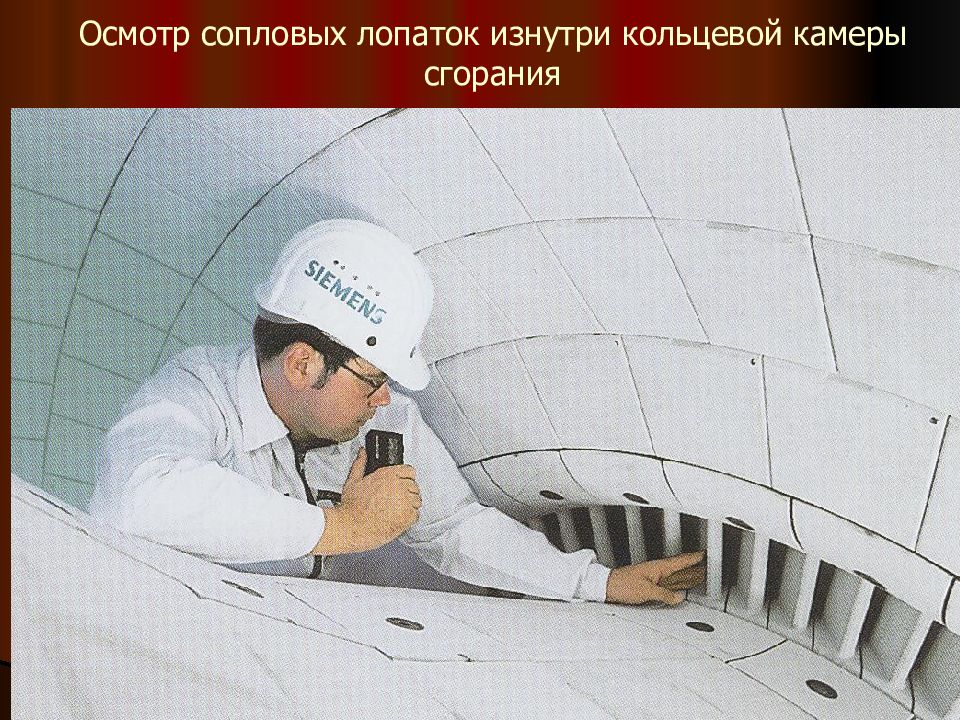

30 Осмотр сопловых лопаток изнутри кольцевой камеры сгорания
31 Ротор, уложенный в подшипники, и кольцевая камера сгорания V94.3A
32 Вид на кольцевую камеру сгорания V 64.3А

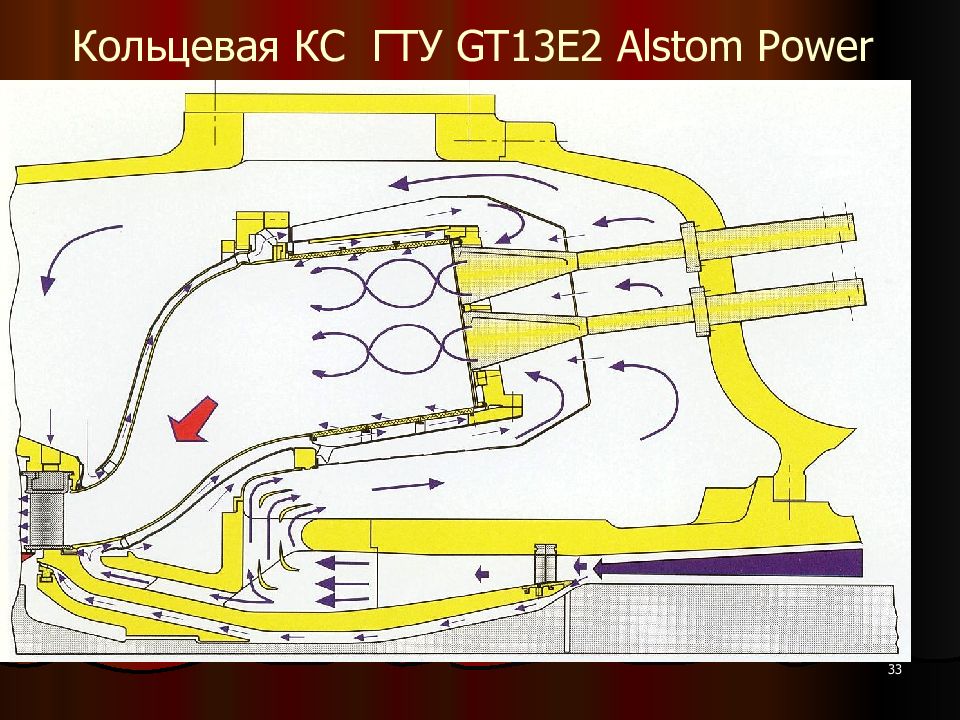

33 Кольцевая КС ГТУ GT13E2 Alstom Power
34 Трубчато-кольцевая камера сгорания ГТЭ-180 ЛМЗ–«Авиадвигатель»
35 Монтаж ГТУ GE Energy

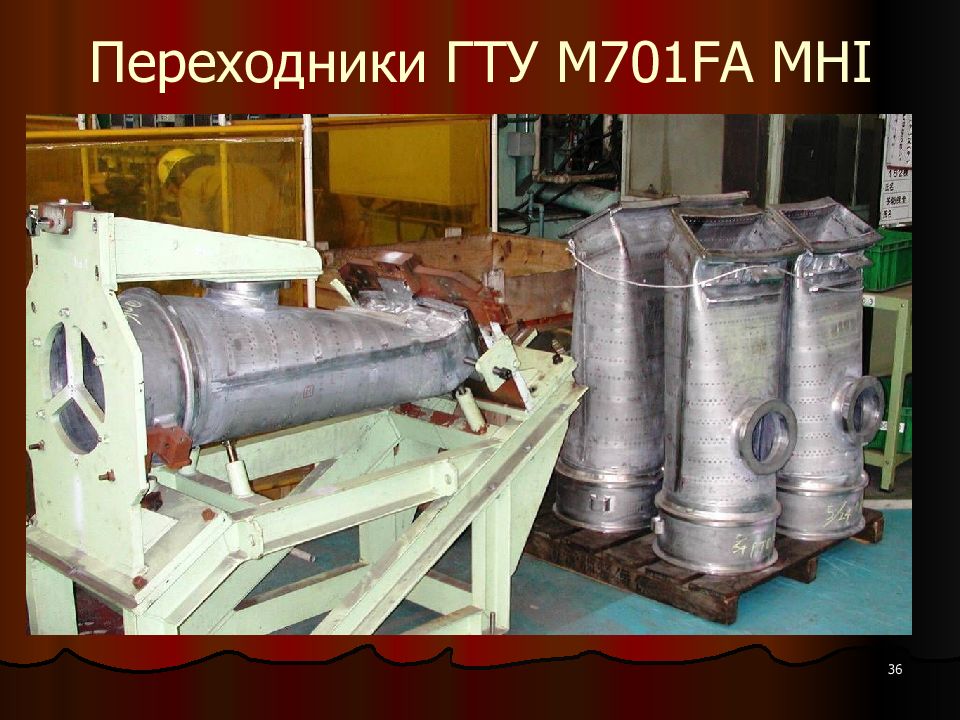

36 Переходники ГТУ M701FA MHI
37 Гибридная горелка ГТЭ-160

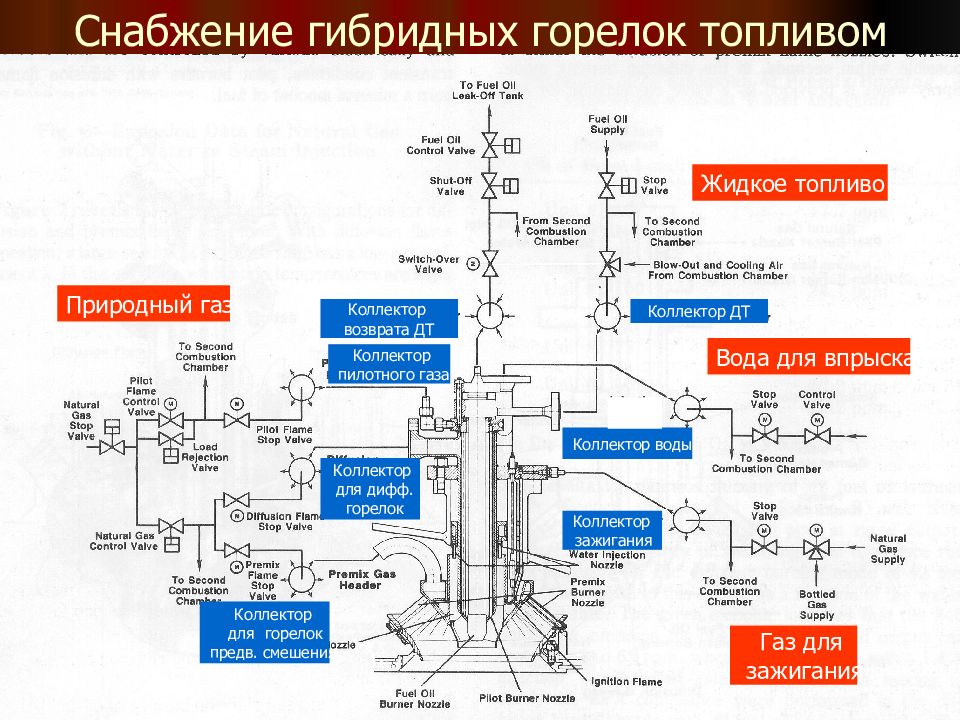

38 Снабжение гибридных горелок топливом Природный газ Жидкое топливо Вода для впрыска Коллектор пилотного газа Коллектор возврата ДТ Коллектор ДТ Коллектор воды Коллектор для дифф. горелок Коллектор для горелок предв. смешения Коллектор зажигания Газ для зажигания

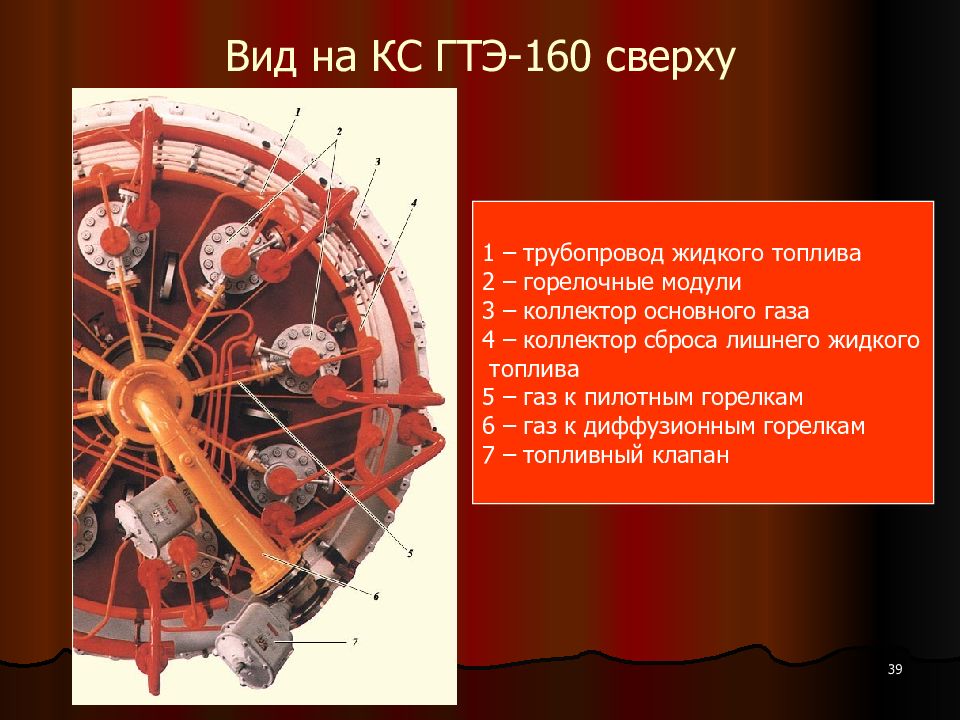

39 Вид на КС ГТЭ-160 сверху 1 – трубопровод жидкого топлива 2 – горелочные модули 3 – коллектор основного газа 4 – коллектор сброса лишнего жидкого топлива 5 – газ к пилотным горелкам 6 – газ к диффузионным горелкам 7 – топливный клапан

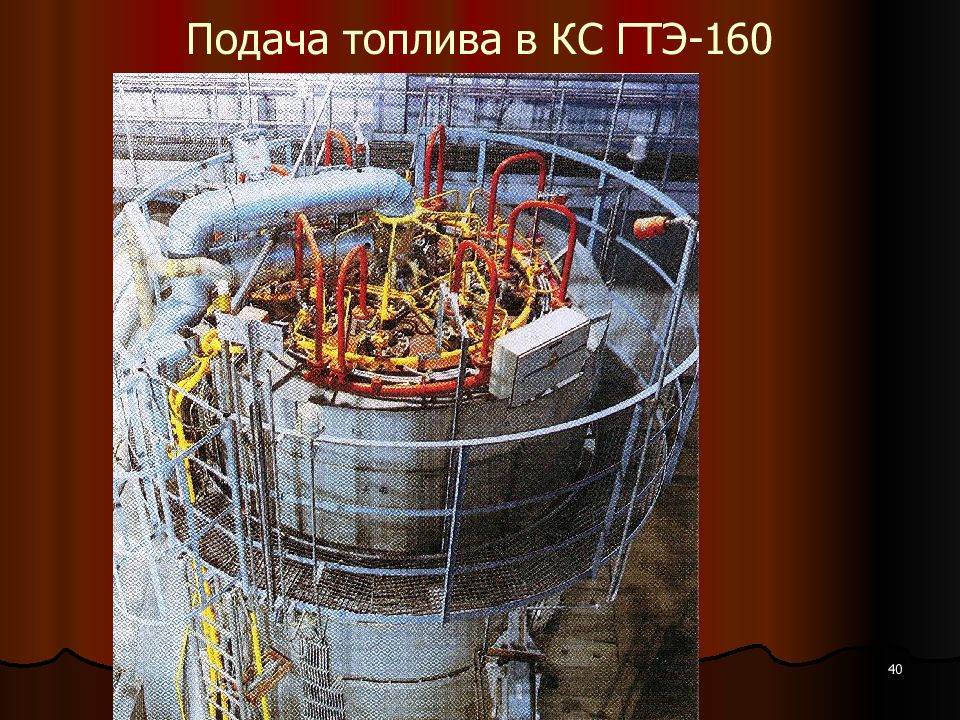

40 Подача топлива в КС ГТЭ-160

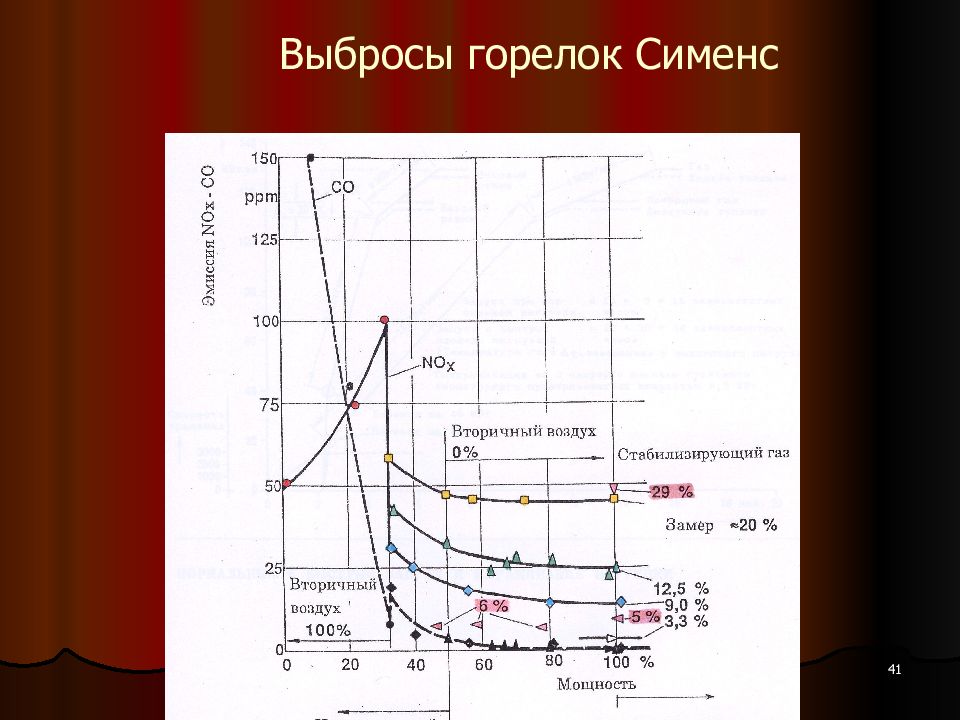

41 Выбросы горелок Сименс
