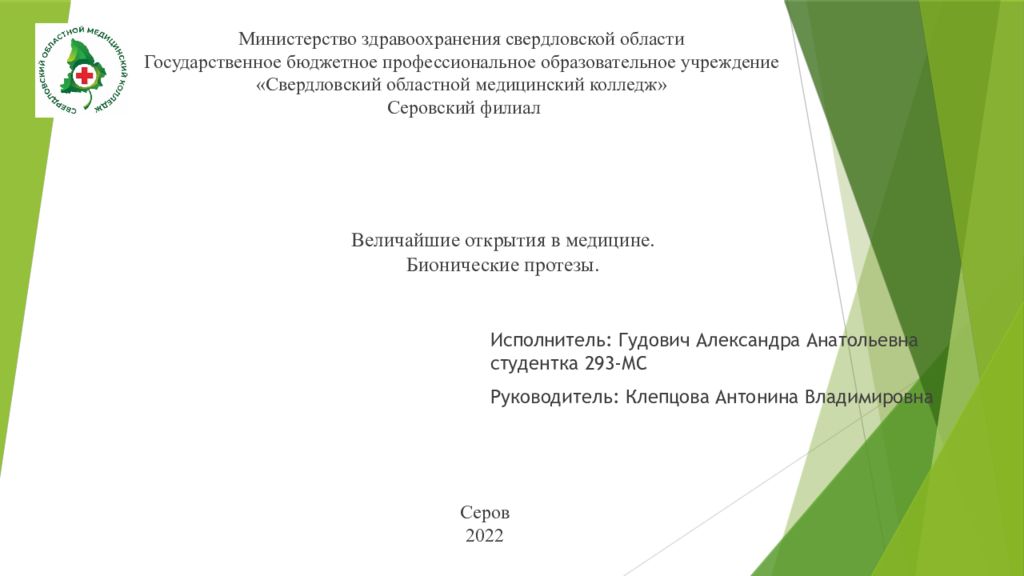

Исполнитель: Гудович Александра Анатольевна студентка 293-МС Руководитель : Клепцова Антонина Владимировна Министерство здравоохранения свердловской области Государственное бюджетное профессиональное образовательное учреждение «Свердловский областной медицинский колледж» Серовский филиал Серов 2022

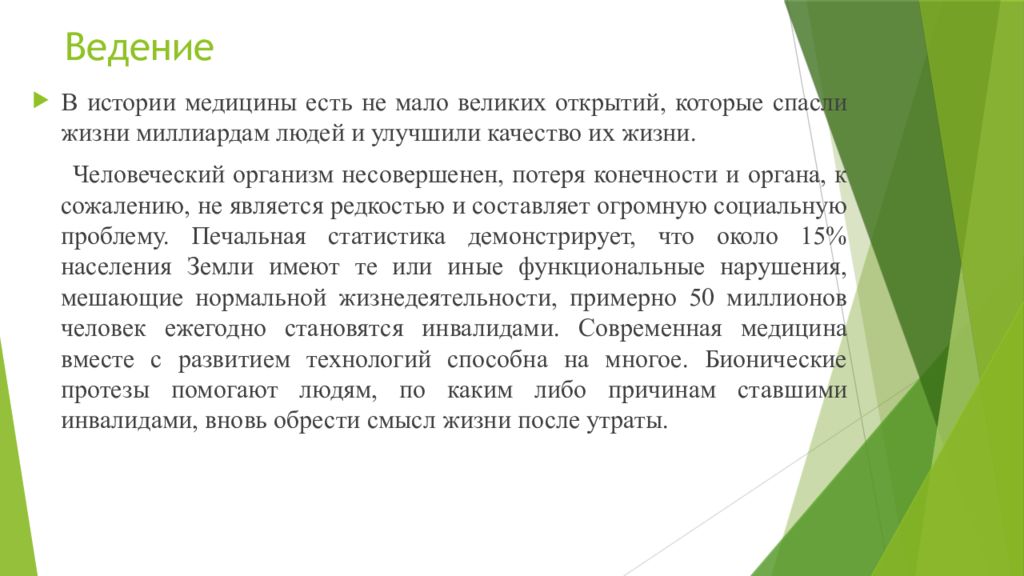

В истории медицины есть не мало великих открытий, которые спасли жизни миллиардам людей и улучшили качество их жизни. Человеческий организм несовершенен, потеря конечности и органа, к сожалению, не является редкостью и составляет огромную социальную проблему. Печальная статистика демонстрирует, что около 15% населения Земли имеют те или иные функциональные нарушения, мешающие нормальной жизнедеятельности, примерно 50 миллионов человек ежегодно становятся инвалидами. Современная медицина вместе с развитием технологий способна на многое. Бионические протезы помогают людям, по каким либо причинам ставшими инвалидами, вновь обрести смысл жизни после утраты.

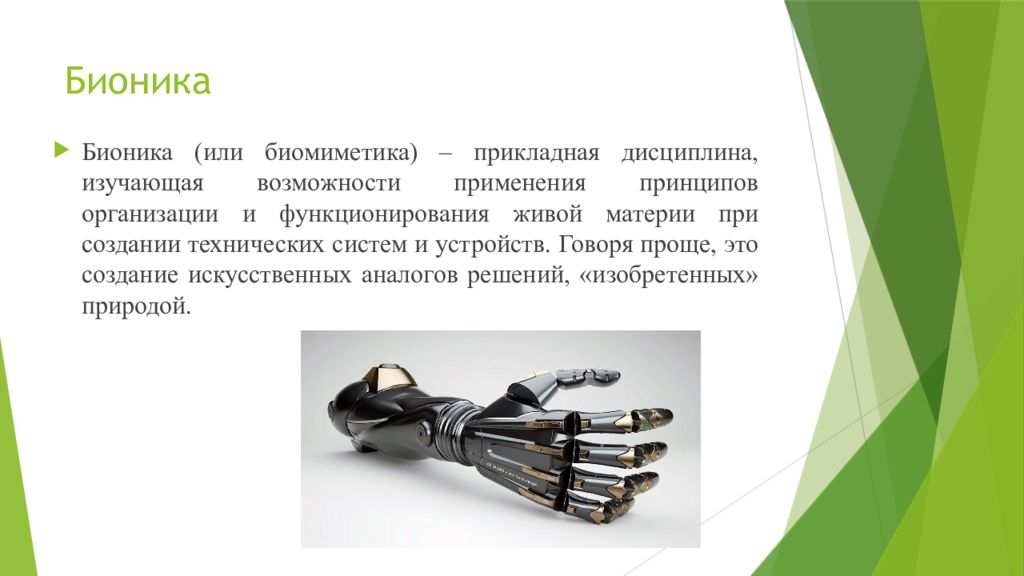

Бионика (или биомиметика ) – прикладная дисциплина, изучающая возможности применения принципов организации и функционирования живой материи при создании технических систем и устройств. Говоря проще, это создание искусственных аналогов решений, «изобретенных» природой.

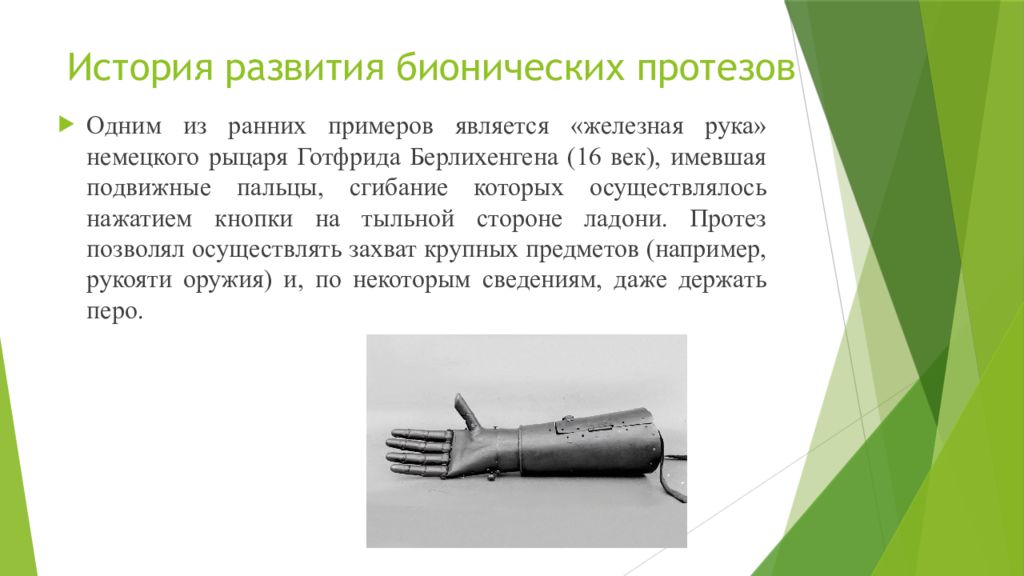

Одним из ранних примеров является «железная рука» немецкого рыцаря Готфрида Берлихенгена (16 век), имевшая подвижные пальцы, сгибание которых осуществлялось нажатием кнопки на тыльной стороне ладони. Протез позволял осуществлять захват крупных предметов (например, рукояти оружия) и, по некоторым сведениям, даже держать перо.

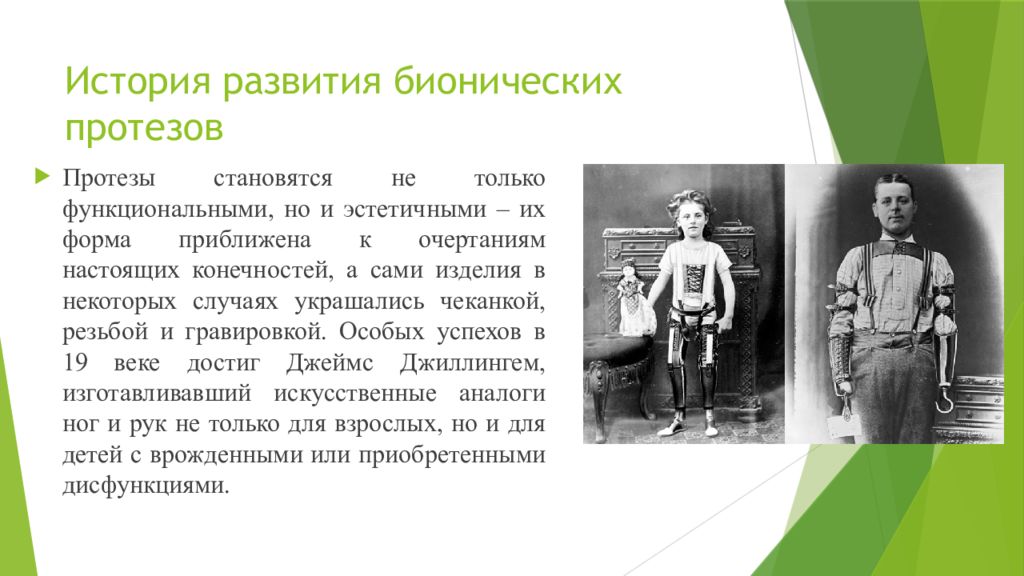

Протезы становятся не только функциональными, но и эстетичными – их форма приближена к очертаниям настоящих конечностей, а сами изделия в некоторых случаях украшались чеканкой, резьбой и гравировкой. Особых успехов в 19 веке достиг Джеймс Джиллингем, изготавливавший искусственные аналоги ног и рук не только для взрослых, но и для детей с врожденными или приобретенными дисфункциями.

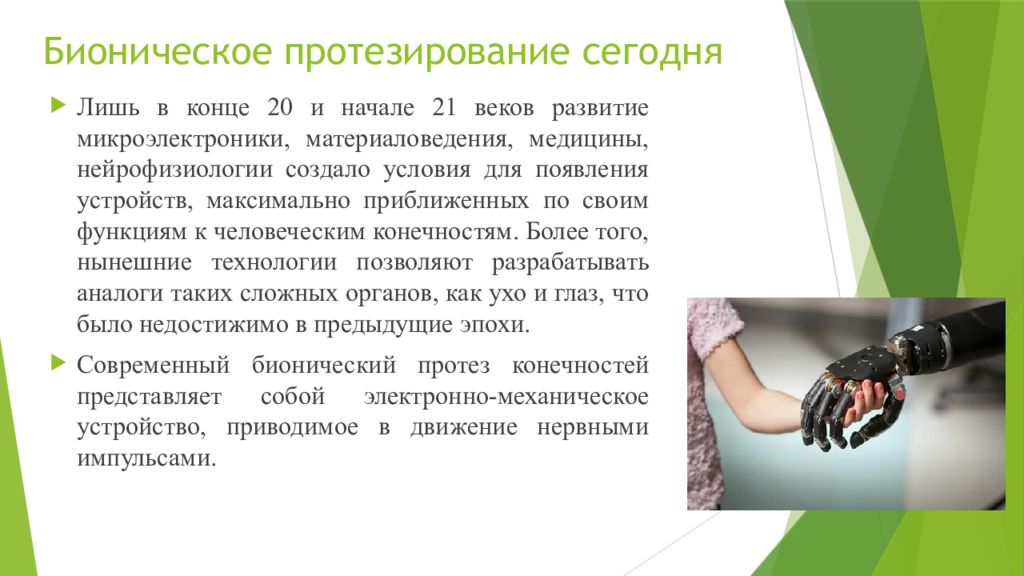

Лишь в конце 20 и начале 21 веков развитие микроэлектроники, материаловедения, медицины, нейрофизиологии создало условия для появления устройств, максимально приближенных по своим функциям к человеческим конечностям. Более того, нынешние технологии позволяют разрабатывать аналоги таких сложных органов, как ухо и глаз, что было недостижимо в предыдущие эпохи. Современный бионический протез конечностей представляет собой электронно-механическое устройство, приводимое в движение нервными импульсами.

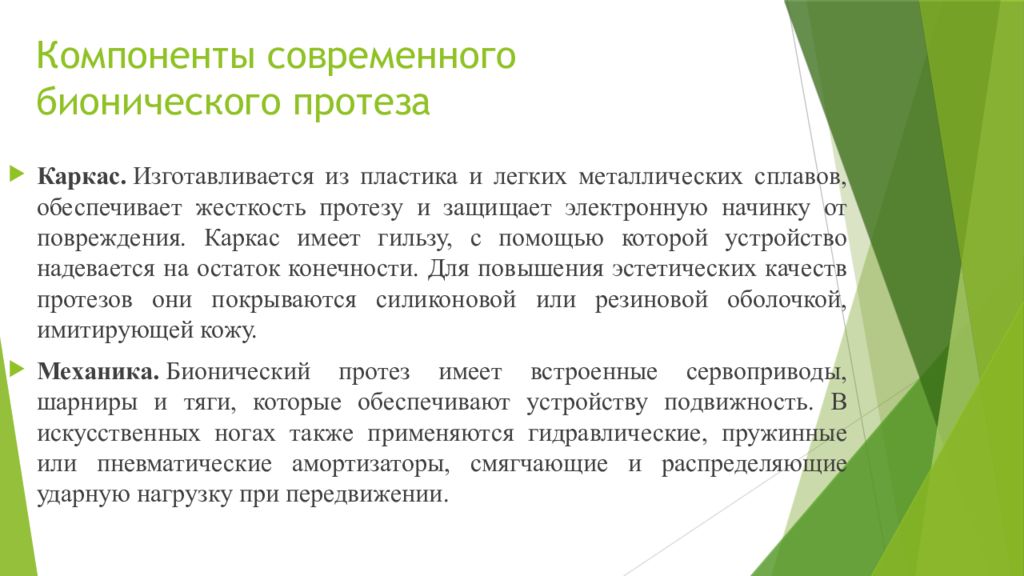

Каркас. Изготавливается из пластика и легких металлических сплавов, обеспечивает жесткость протезу и защищает электронную начинку от повреждения. Каркас имеет гильзу, с помощью которой устройство надевается на остаток конечности. Для повышения эстетических качеств протезов они покрываются силиконовой или резиновой оболочкой, имитирующей кожу. Механика. Бионический протез имеет встроенные сервоприводы, шарниры и тяги, которые обеспечивают устройству подвижность. В искусственных ногах также применяются гидравлические, пружинные или пневматические амортизаторы, смягчающие и распределяющие ударную нагрузку при передвижении.

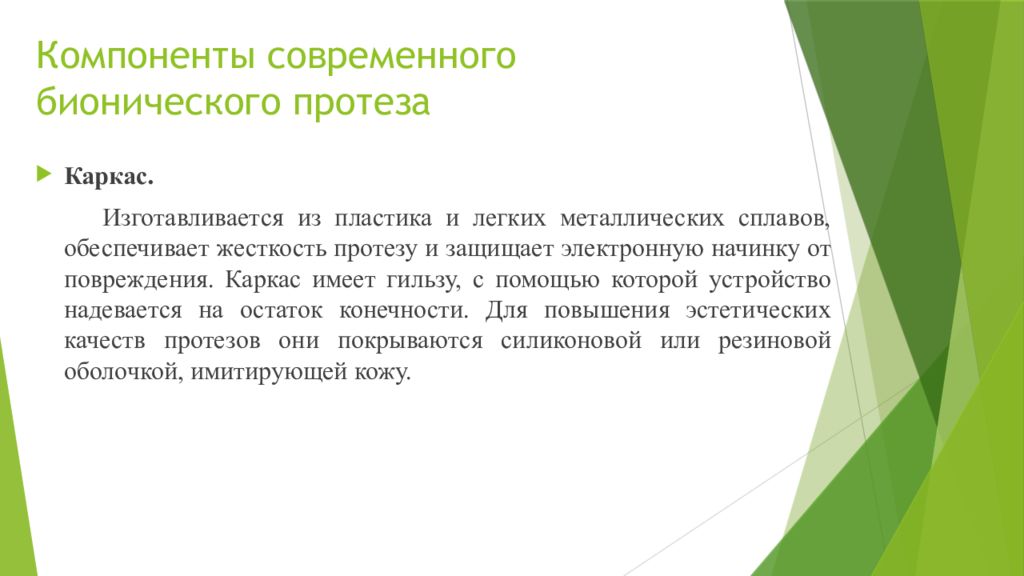

Каркас. Изготавливается из пластика и легких металлических сплавов, обеспечивает жесткость протезу и защищает электронную начинку от повреждения. Каркас имеет гильзу, с помощью которой устройство надевается на остаток конечности. Для повышения эстетических качеств протезов они покрываются силиконовой или резиновой оболочкой, имитирующей кожу.

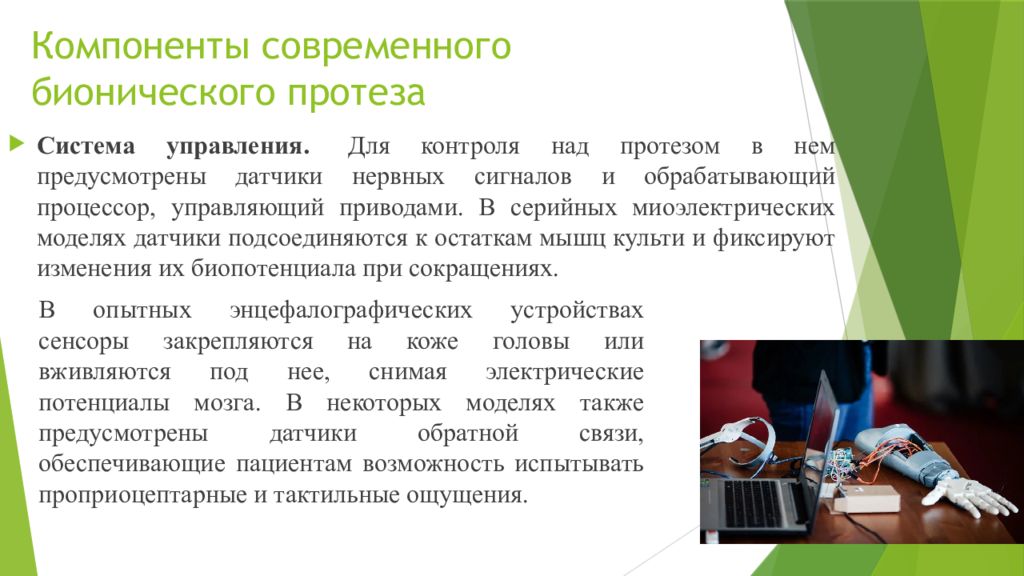

Система управления. Для контроля над протезом в нем предусмотрены датчики нервных сигналов и обрабатывающий процессор, управляющий приводами. В серийных миоэлектрических моделях датчики подсоединяются к остаткам мышц культи и фиксируют изменения их биопотенциала при сокращениях. В опытных энцефалографических устройствах сенсоры закрепляются на коже головы или вживляются под нее, снимая электрические потенциалы мозга. В некоторых моделях также предусмотрены датчики обратной связи, обеспечивающие пациентам возможность испытывать проприоцептарные и тактильные ощущения.

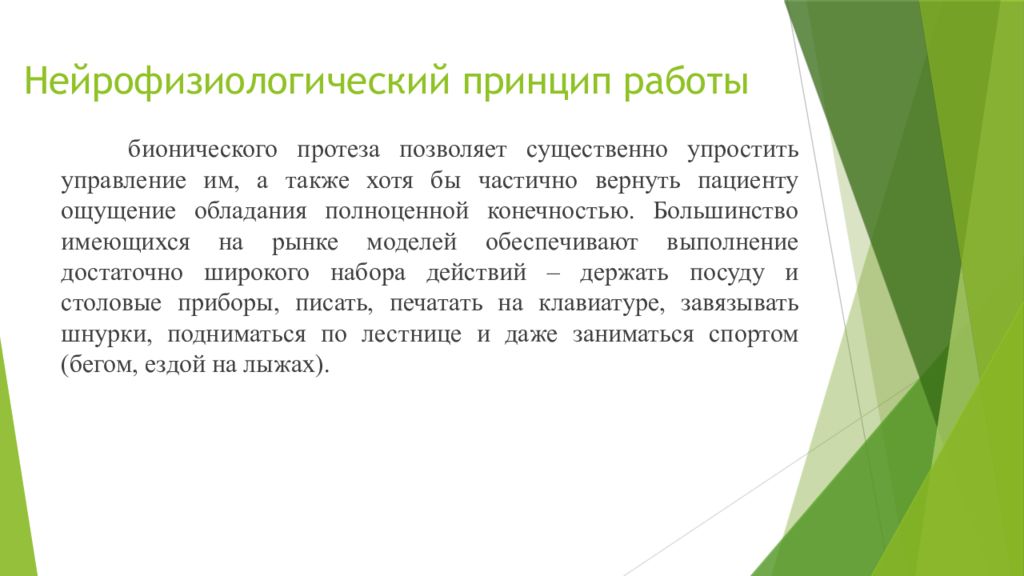

бионического протеза позволяет существенно упростить управление им, а также хотя бы частично вернуть пациенту ощущение обладания полноценной конечностью. Большинство имеющихся на рынке моделей обеспечивают выполнение достаточно широкого набора действий – держать посуду и столовые приборы, писать, печатать на клавиатуре, завязывать шнурки, подниматься по лестнице и даже заниматься спортом (бегом, ездой на лыжах).
Отдельно стоит рассказать о бионических протезах глаз, первые модели которых появляются уже сегодня и используются для помощи людям с дистрофией сетчатки. Имеющиеся на данный момент устройства представляют собой массив электродов, вживляемый в сетчатку и подключаемый к внешней камере, установленной на очках. Изображение с нее поступает на встроенный видеопроцессор, который обрабатывает сигнал и подает его на имплантат, стимулирующий оставшиеся здоровые клетки сетчатки. Этот протез позволяет частично вернуть зрение, обеспечивая восприятие очертаний крупных предметов и даже большого шрифта.

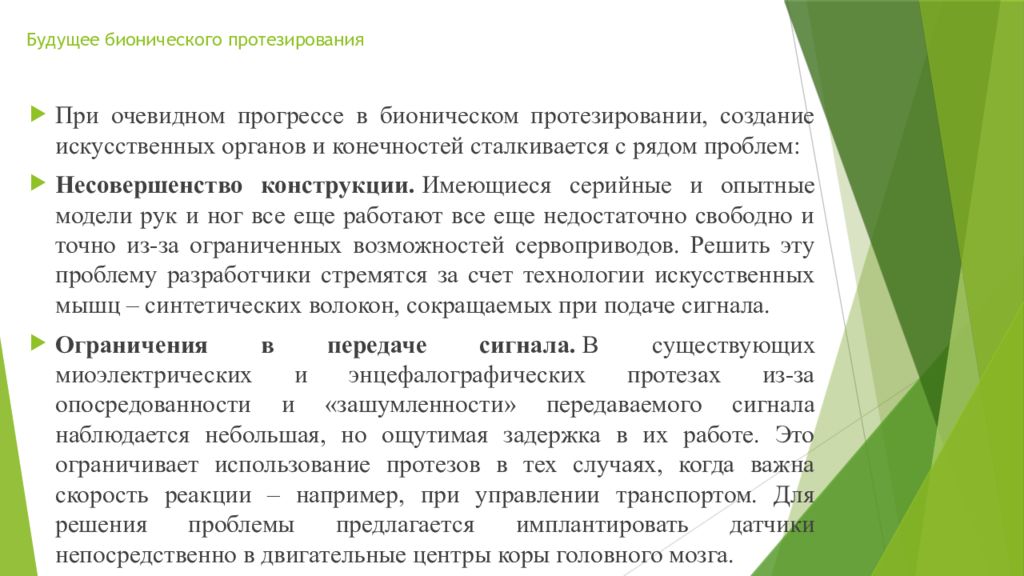

При очевидном прогрессе в бионическом протезировании, создание искусственных органов и конечностей сталкивается с рядом проблем: Несовершенство конструкции. Имеющиеся серийные и опытные модели рук и ног все еще работают все еще недостаточно свободно и точно из-за ограниченных возможностей сервоприводов. Решить эту проблему разработчики стремятся за счет технологии искусственных мышц – синтетических волокон, сокращаемых при подаче сигнала. Ограничения в передаче сигнала. В существующих миоэлектрических и энцефалографических протезах из-за опосредованности и «зашумленности» передаваемого сигнала наблюдается небольшая, но ощутимая задержка в их работе. Это ограничивает использование протезов в тех случаях, когда важна скорость реакции – например, при управлении транспортом. Для решения проблемы предлагается имплантировать датчики непосредственно в двигательные центры коры головного мозга.

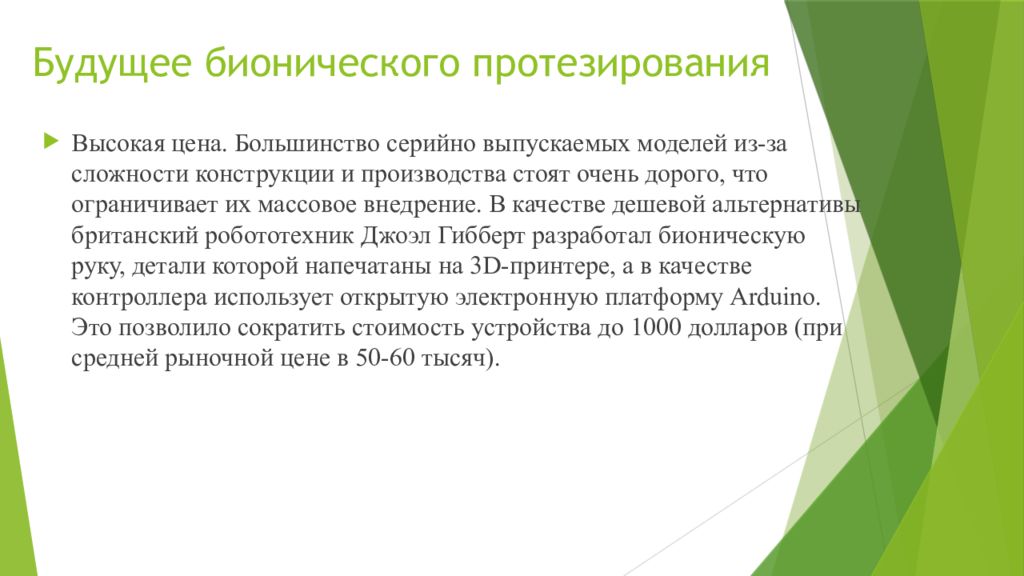

Высокая цена. Большинство серийно выпускаемых моделей из-за сложности конструкции и производства стоят очень дорого, что ограничивает их массовое внедрение. В качестве дешевой альтернативы британский робототехник Джоэл Гибберт разработал бионическую руку, детали которой напечатаны на 3D-принтере, а в качестве контроллера использует открытую электронную платформу Arduino. Это позволило сократить стоимость устройства до 1000 долларов (при средней рыночной цене в 50-60 тысяч).

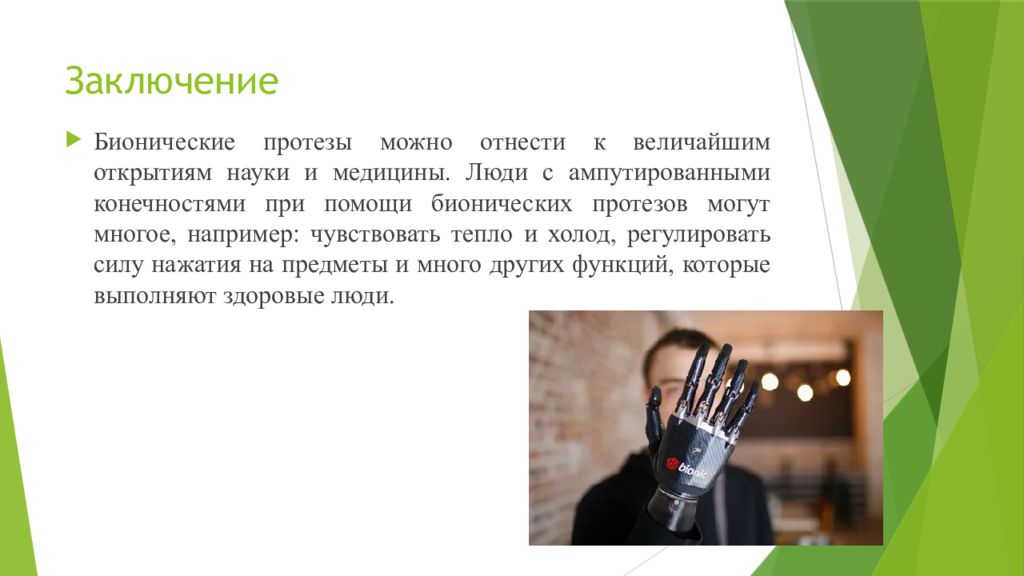

Бионические протезы можно отнести к величайшим открытиям науки и медицины. Люди с ампутированными конечностями при помощи бионических протезов могут многое, например: чувствовать тепло и холод, регулировать силу нажатия на предметы и много других функций, которые выполняют здоровые люди.
Исполнитель: Гудович Александра Анатольевна студентка 293-МС Руководитель : Клепцова Антонина Владимировна Министерство здравоохранения свердловской области Государственное бюджетное профессиональное образовательное учреждение «Свердловский областной медицинский колледж» Серовский филиал Серов 2022
