Техническое обслуживание и ремонт масляных выключателей »
  • «Техническое обслуживание и ремонт масляных выключателей »

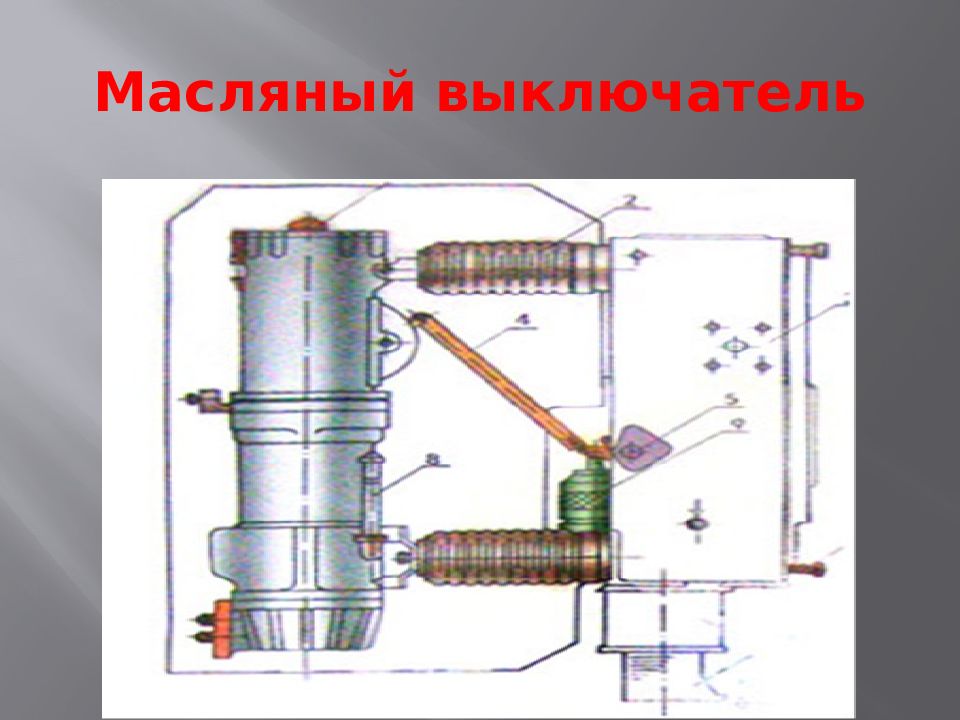

  • Масляный выключатель
  • Назначение масляных выключателей
  • Устройство масляного выключателя
  • Техническое обслуживание и ремонт масляных выключателей »
  • Дугогасительная камера выключателя
  • Розеточный контакт выключателя ВМП – 10
  • Процесс гашения дуги в дугогасительной камере масляного выключателя ВМП-10
  • Принцип работы масляных выключателей
  • Неисправности масляных выключателей
1/10

Аюп ов Р.Э. Группа Э 3-1

Изображение слайда

Изображение слайда

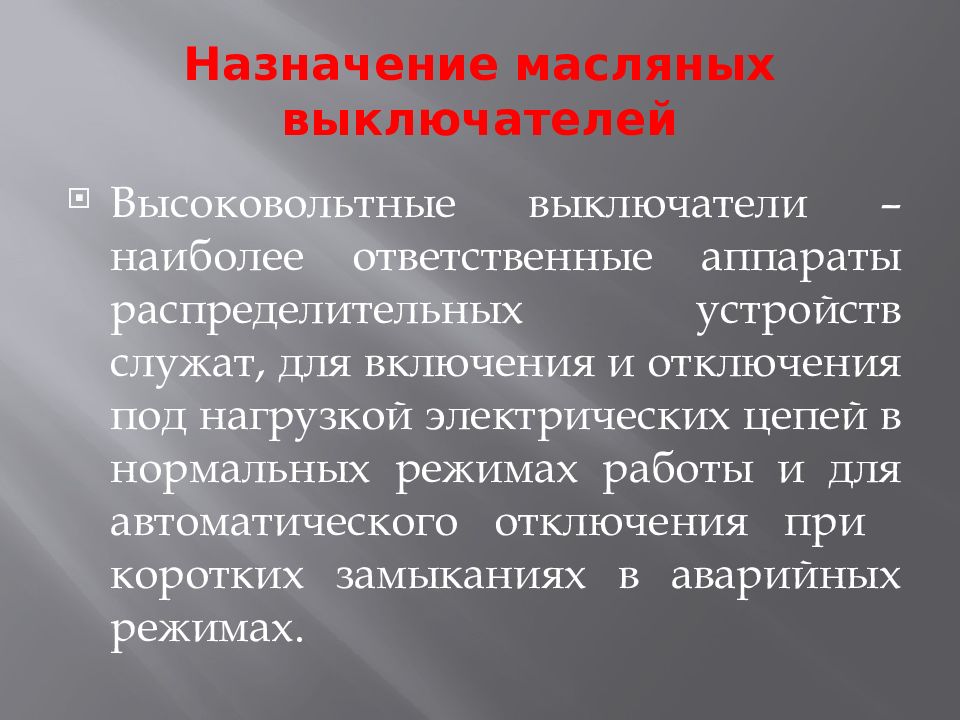

Высоковольтные выключатели – наиболее ответственные аппараты распределительных устройств служат, для включения и отключения под нагрузкой электрических цепей в нормальных режимах работы и для автоматического отключения при коротких замыканиях в аварийных режимах.

Изображение слайда

Изображение слайда

Слайд 5

а - внешний вид выключателя: 1 - стальная рама; 2 - отключающая пружина; 3 - двуплечный рычаг; 4 - вал выключателя; 5 - пружинный демпфер; 6 - болт заземления; 7 - опорный изолятор; 8 - бачок фазы; 9 - масляный демпфер; 10 - маслоуказатель ; 11 - изолирующая тяга; 12 - рычаг; б - разрез фазы выключателя: 13 - выпрямляющий механизм; 14 - маслоотделитель; 15 - канал для выхода газа; 16 - крышка; 17 - пробка маслоналивного отверстия; 18 - отверстия маслоотделителя; 19 - корпус; 20 - рычаг; 21 - контактный стержень; 22 - стеклоэпоксидный цилиндр; 23 - центральный канал камеры; 24 - боковой выхлопной канал; 25 - дугогасительная камера; 26 - нижняя крышка фазы; 27 - маслоспускная пробка; 28 - отводящая шина; 29 - неподвижный контакт; 30 - нижний фланец; 31 - буферное пространство; 32 - масляный карман; 33 - подвижный контакт; 34 - верхний вывод; 35 - подводящая шина; 36 - токосъемные ролики

Изображение слайда

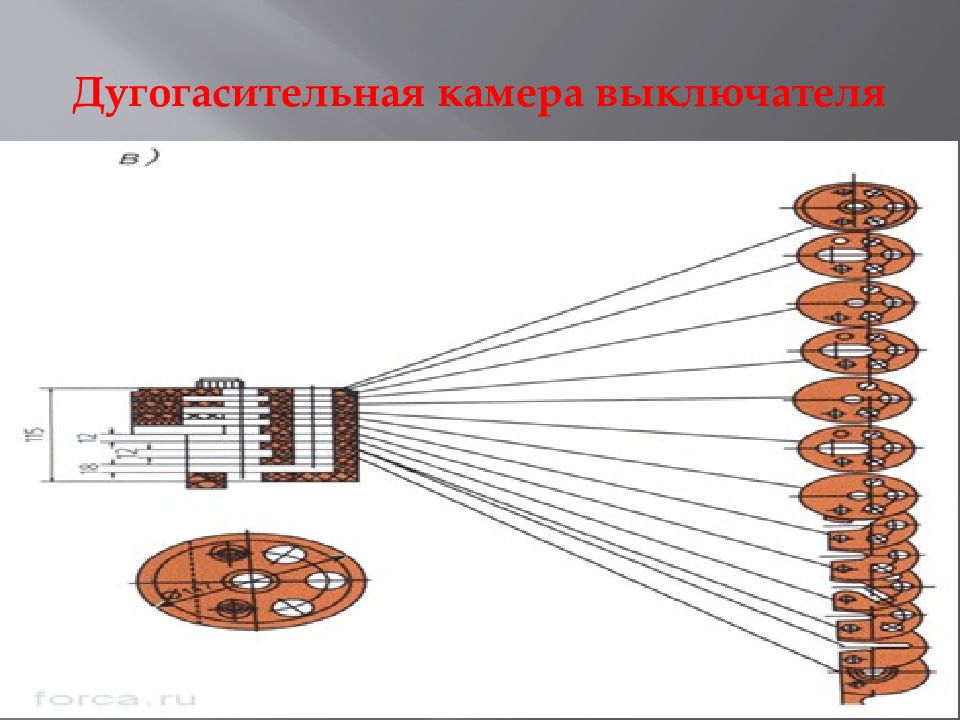

Слайд 6: Дугогасительная камера выключателя

Изображение слайда

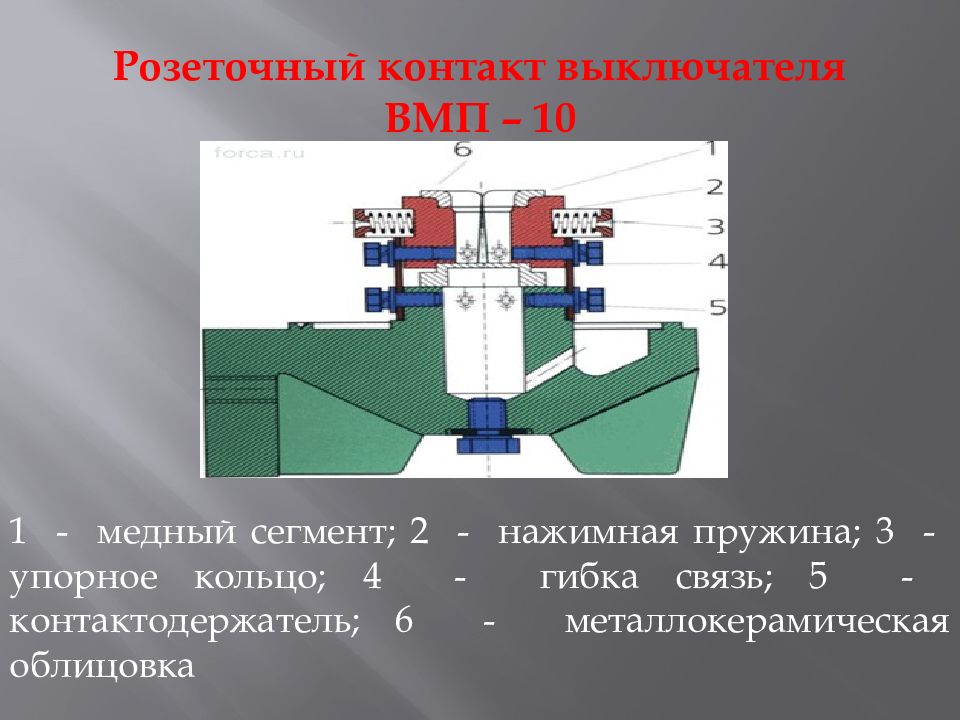

Слайд 7: Розеточный контакт выключателя ВМП – 10

1 - медный сегмент; 2 - нажимная пружина; 3 - упорное кольцо; 4 - гибка связь; 5 - контактодержатель ; 6 - металлокерамическая облицовка

Изображение слайда

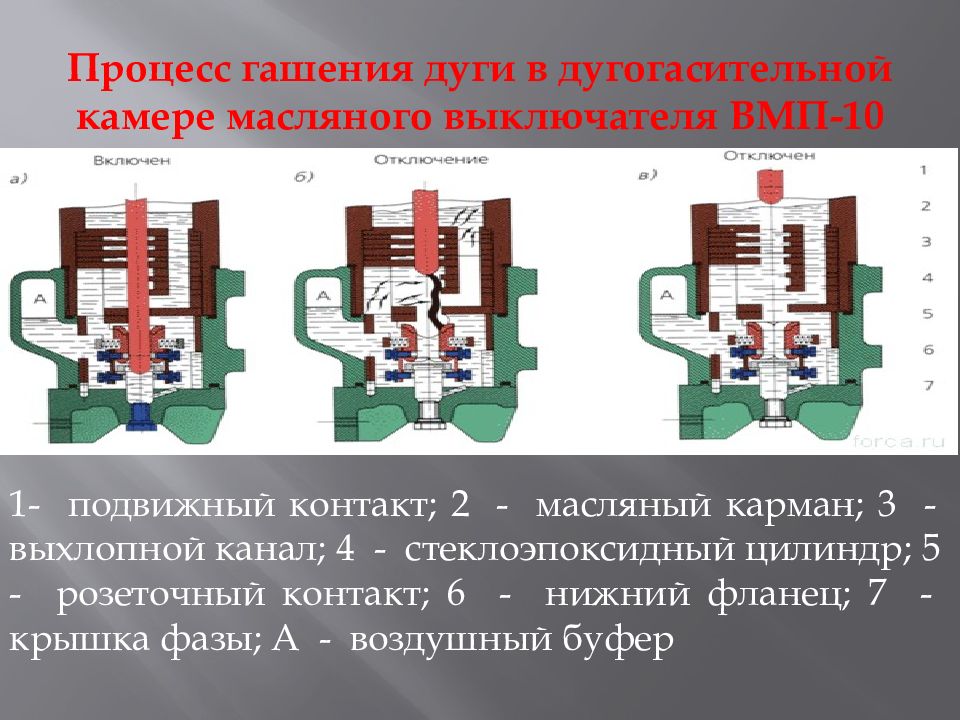

Слайд 8: Процесс гашения дуги в дугогасительной камере масляного выключателя ВМП-10

1- подвижный контакт; 2 - масляный карман; 3 - выхлопной канал; 4 - стеклоэпоксидный цилиндр; 5 - розеточный контакт; 6 - нижний фланец; 7 - крышка фазы; А - воздушный буфер

Изображение слайда

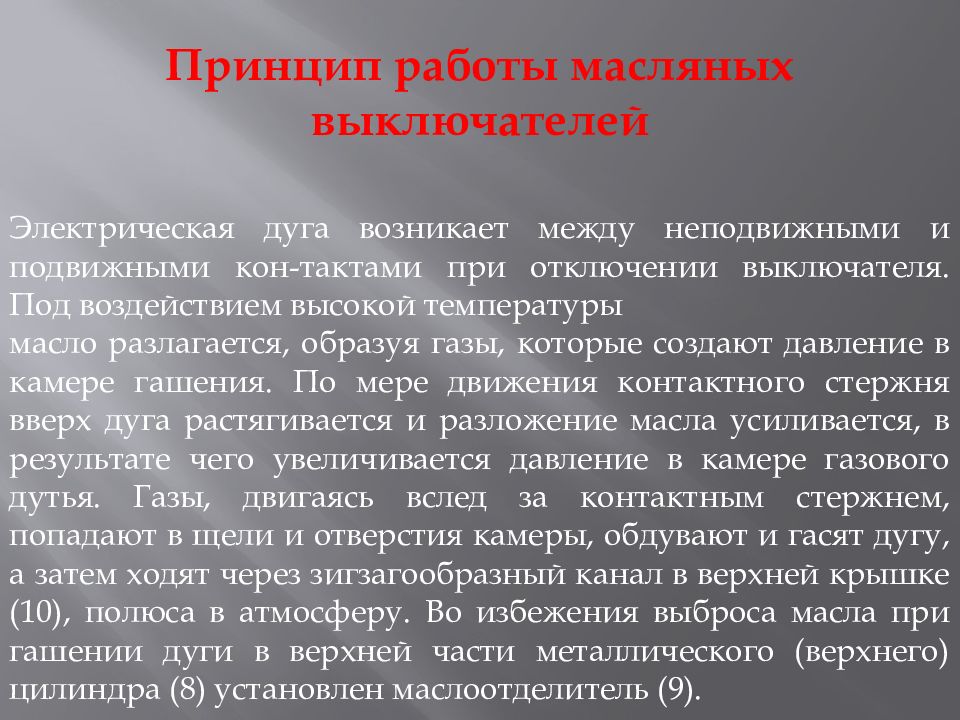

Слайд 9: Принцип работы масляных выключателей

Электрическая дуга возникает между неподвижными и подвижными кон-тактами при отключении выключателя. Под воздействием высокой температуры масло разлагается, образуя газы, которые создают давление в камере гашения. По мере движения контактного стержня вверх дуга растягивается и разложение масла усиливается, в результате чего увеличивается давление в камере газового дутья. Газы, двигаясь вслед за контактным стержнем, попадают в щели и отверстия камеры, обдувают и гасят дугу, а затем ходят через зигзагообразный канал в верхней крышке (10), полюса в атмосферу. Во избежения выброса масла при гашении дуги в верхней части металлического (верхнего) цилиндра (8) установлен маслоотделитель (9).

Изображение слайда

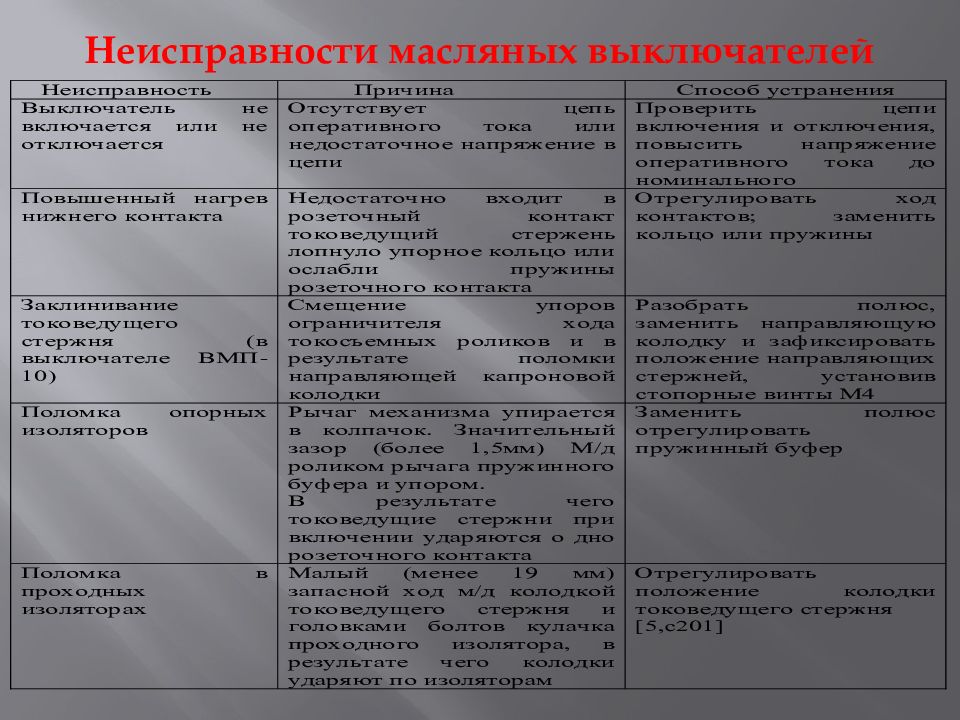

Последний слайд презентации: Техническое обслуживание и ремонт масляных выключателей »: Неисправности масляных выключателей

Изображение слайда
