Военная кафедра при ФГБОУ ВО «Тувинский государственный университет» Огневая подготовка Тема № 1. Занятие 7. Приведение стрелкового оружия к нормальному бою

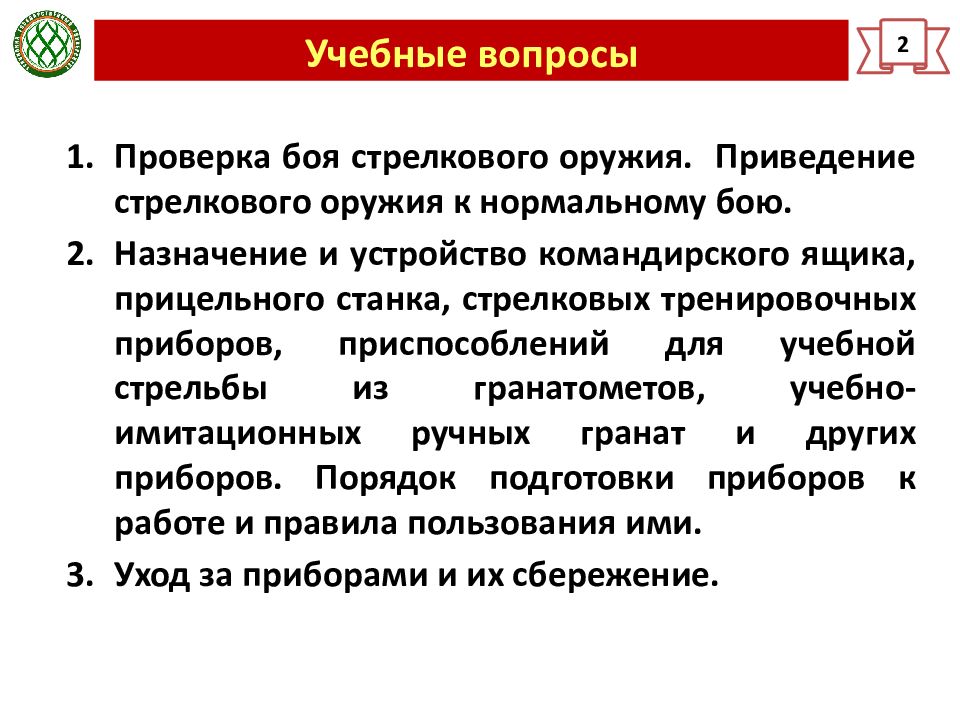

Учебные вопросы 2 Проверка боя стрелкового оружия. Приведение стрелкового оружия к нормальному бою. Назначение и устройство командирского ящика, прицельного станка, стрелковых тренировочных приборов, приспособлений для учебной стрельбы из гранатометов, учебно-имитационных ручных гранат и других приборов. Порядок подготовки приборов к работе и правила пользования ими. Уход за приборами и их сбережение.

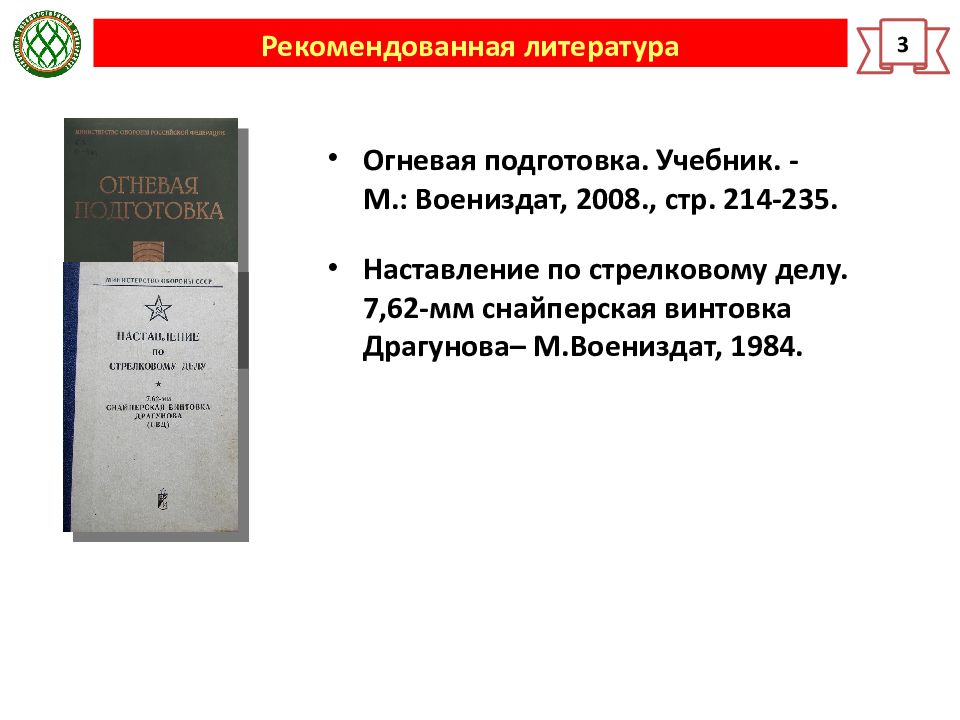

Рекомендованная литература 3 Огневая подготовка. Учебник. - М.: Воениздат, 2008., стр. 214-235. Наставление по стрелковому делу. 7,62-мм снайперская винтовка Драгунова– М.Воениздат, 1984.

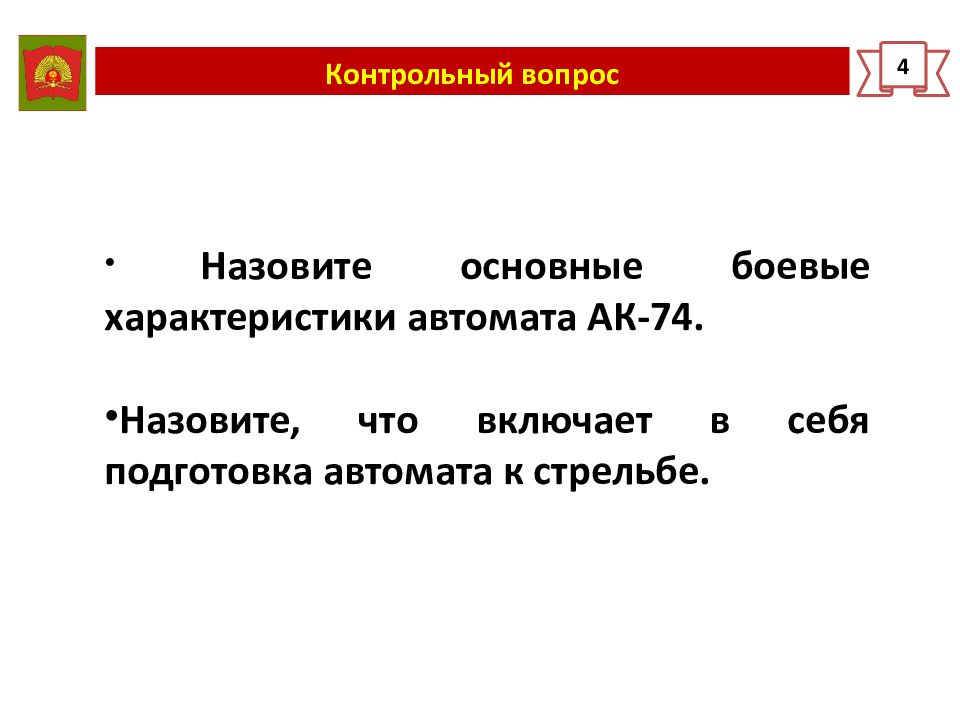

Контрольный вопрос 4 Назовите основные боевые характеристики автомата АК-74. Назовите, что включает в себя подготовка автомата к стрельбе.
Проверка боя стрелкового оружия. Приведение стрелкового оружия к нормальному бою 1-й учебный вопрос

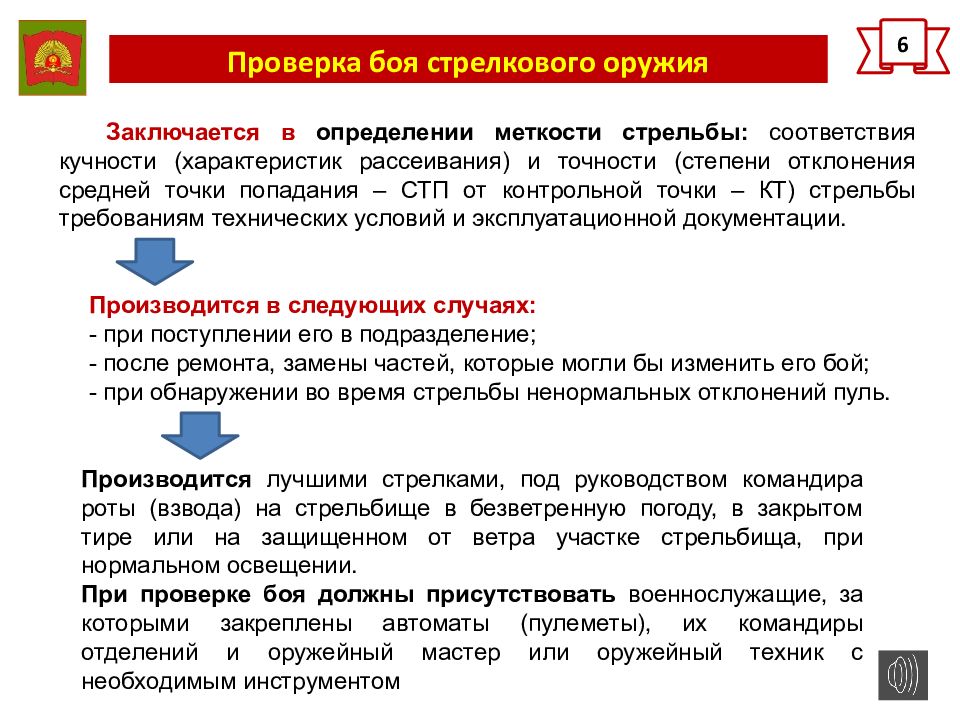

Проверка боя стрелкового оружия 6 Заключается в определении меткости стрельбы: соответствия кучности (характеристик рассеивания) и точности (степени отклонения средней точки попадания – СТП от контрольной точки – КТ) стрельбы требованиям технических условий и эксплуатационной документации. Производится в следующих случаях: - при поступлении его в подразделение; - после ремонта, замены частей, которые могли бы изменить его бой; - при обнаружении во время стрельбы ненормальных отклонений пуль. Производится лучшими стрелками, под руководством командира роты (взвода) на стрельбище в безветренную погоду, в закрытом тире или на защищенном от ветра участке стрельбища, при нормальном освещении. При проверке боя должны присутствовать военнослужащие, за которыми закреплены автоматы (пулеметы), их командиры отделений и оружейный мастер или оружейный техник с необходимым инструментом

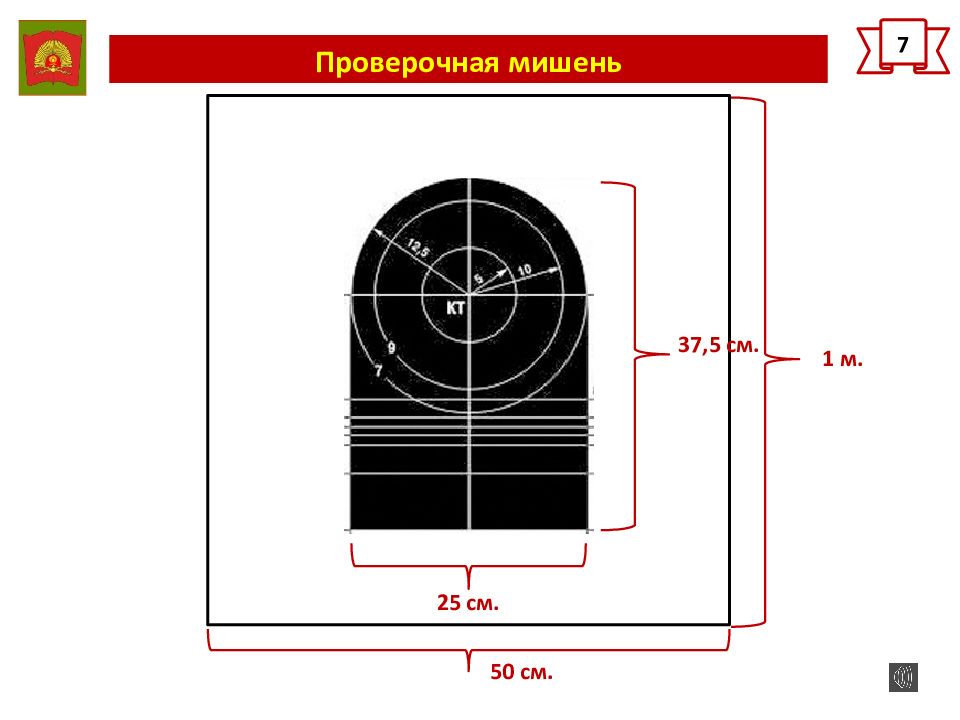

Проверочная мишень 7 2 5 см. 37,5 см. 1 м. 50 см.

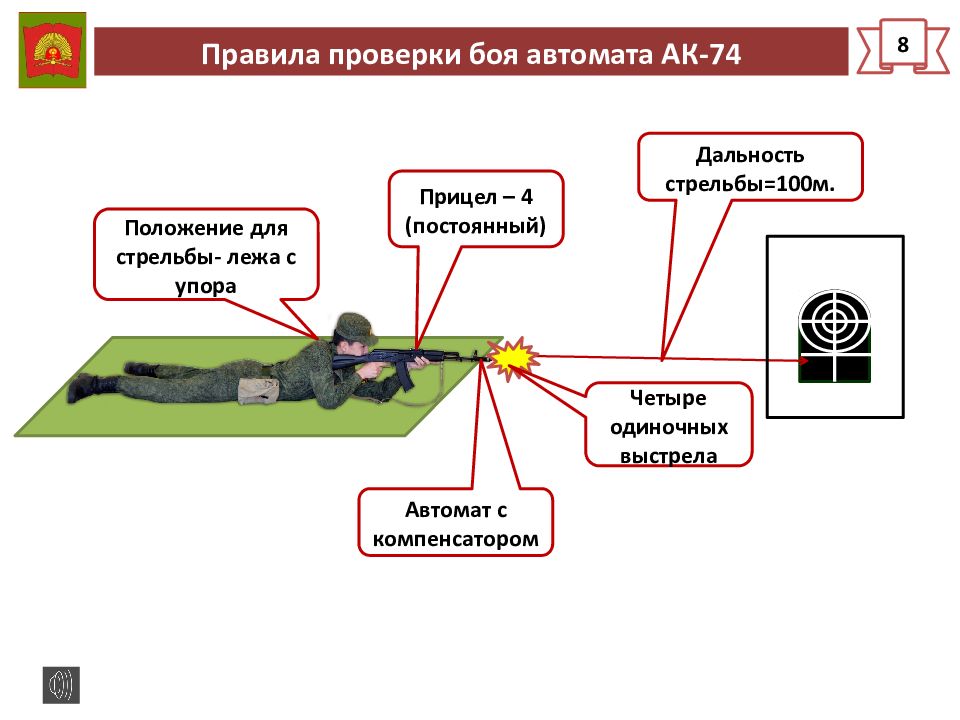

Правила проверки боя автомата АК-74 8 Положение для ст р ельбы- лежа с упора Дальность стрельбы=100м. Прицел – 4 (постоянный) Автомат с компенсатором Четыре одиночных выстрела

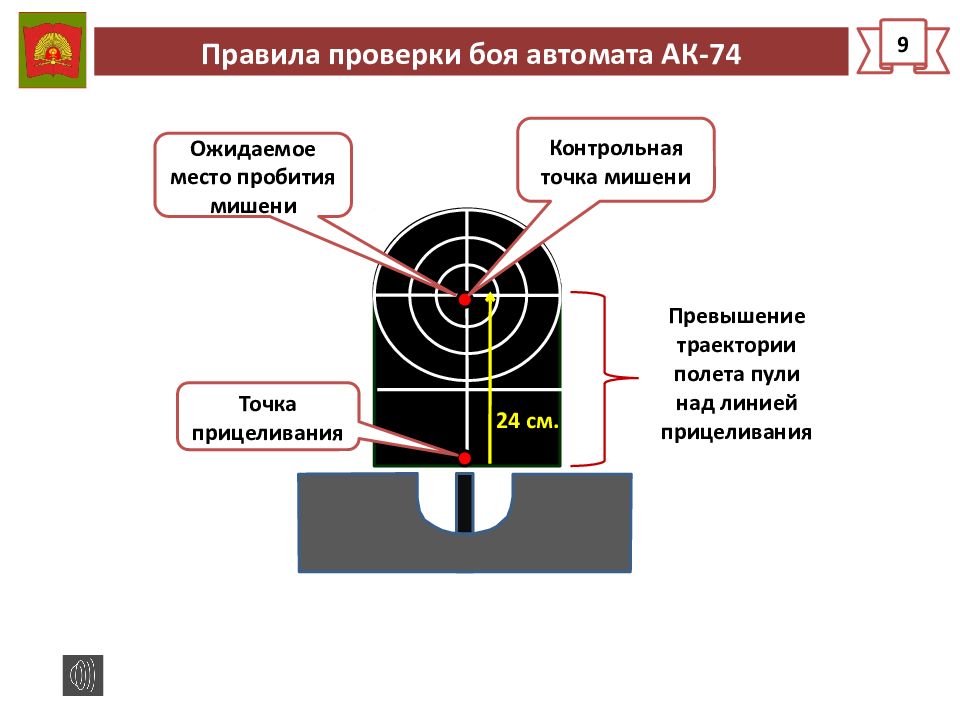

Правила проверки боя автомата АК-74 9 Точка прицеливания Ожидаемое место пробития мишени Превышение траектории полета пули над линией прицеливания Контрольная точка мишени 24 см.

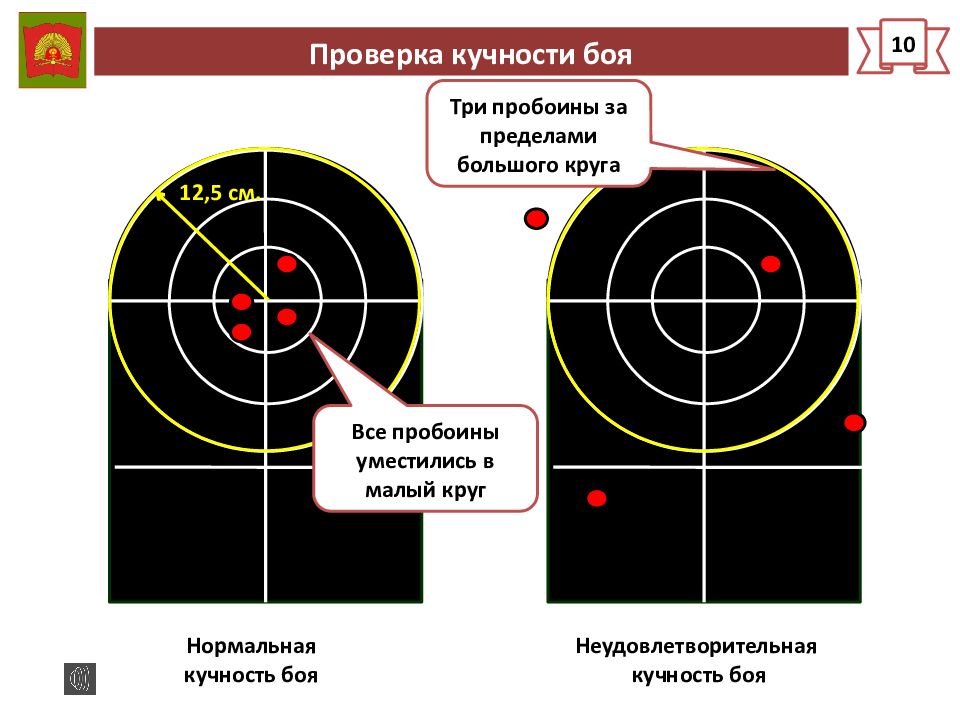

Проверка кучности боя 10 Нормальная кучность боя Неудовлетворительная кучность боя Три пробоины за пределами большого круга 12,5 см. Все пробоины уместились в малый круг
Определение средней точки попадания 10 Автомат пристрелен правильно Все пробоины уместились в малый круг Требуется исправление линии прицеливания Пробоины в пределах среднего круга, но смещены в сторону Контрольная точка
Определение СТП по четырем пробоинам 11 Соединяем прямой линией две пробоины Соединяем прямой линией две оставшиеся пробоины Расстояние между пробоинами делим пополам Соединяем середины обоих прямых Средняя точка попадания Контрольная точка на мишени Расстояние между пробоинами делим пополам

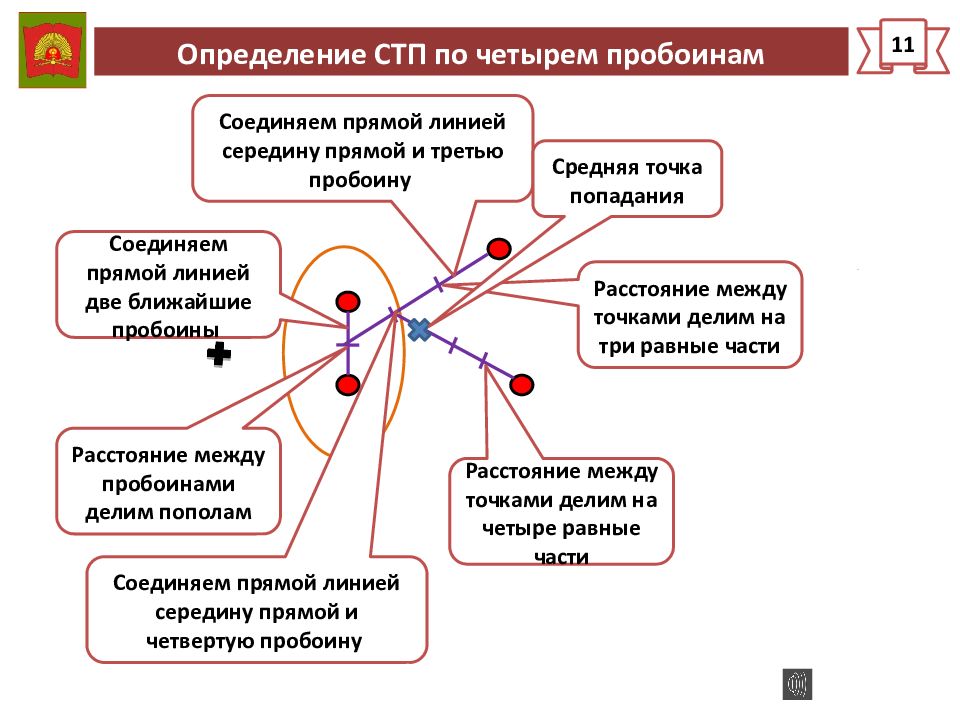

Определение СТП по четырем пробоинам 11 Соединяем прямой линией две ближайшие пробоины Расстояние между пробоинами делим пополам Соединяем прямой линией середину прямой и третью пробоину Расстояние между точками делим на три равные части Соединяем прямой линией середину прямой и четвертую пробоину Расстояние между точками делим на четыре равные части Средняя точка попадания

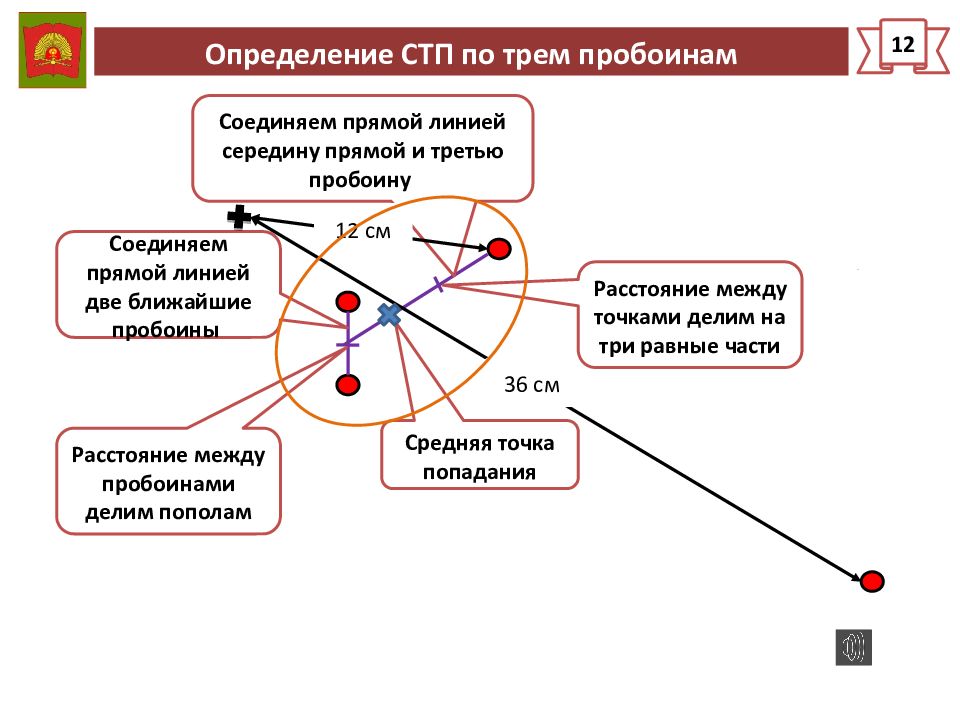

Определение СТП по трем пробоинам 12 Соединяем прямой линией две ближайшие пробоины Расстояние между пробоинами делим пополам Соединяем прямой линией середину прямой и третью пробоину Расстояние между точками делим на три равные части Средняя точка попадания 36 см 12 см

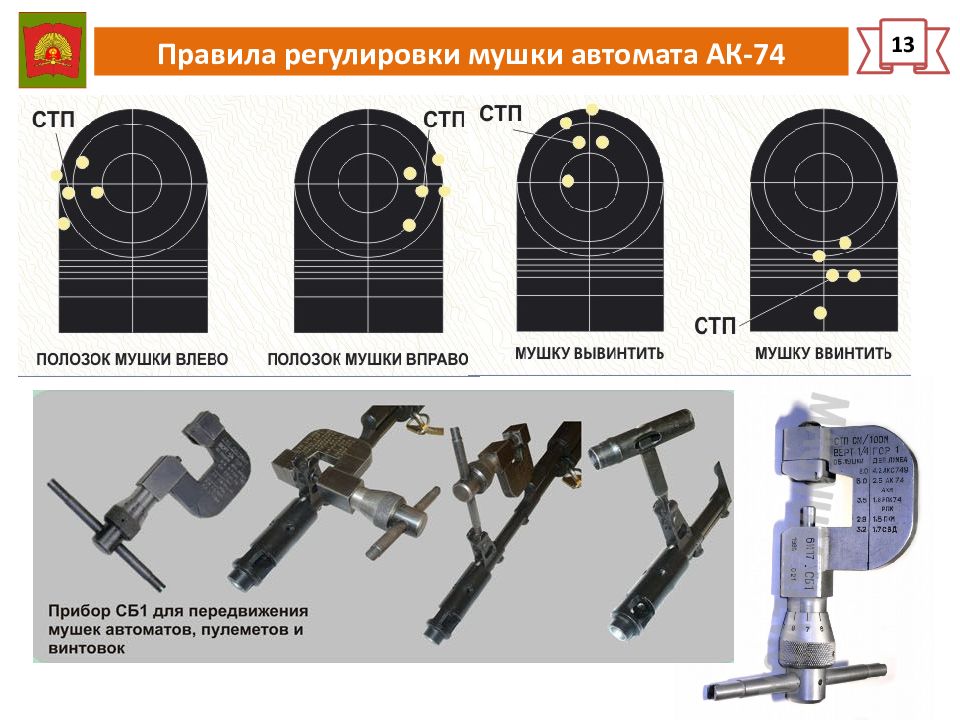

Правила регулировки мушки автомата АК-74 13
Правила регулировки мушки автомата АК-74 14 Контрольная точка Средняя точка попадания Значит- мушка сдвинута влево 13 см. Таблица данных для приведения стрелкового оружия к нормальному бою Сместить вправо на пол оборота Величина отклонения

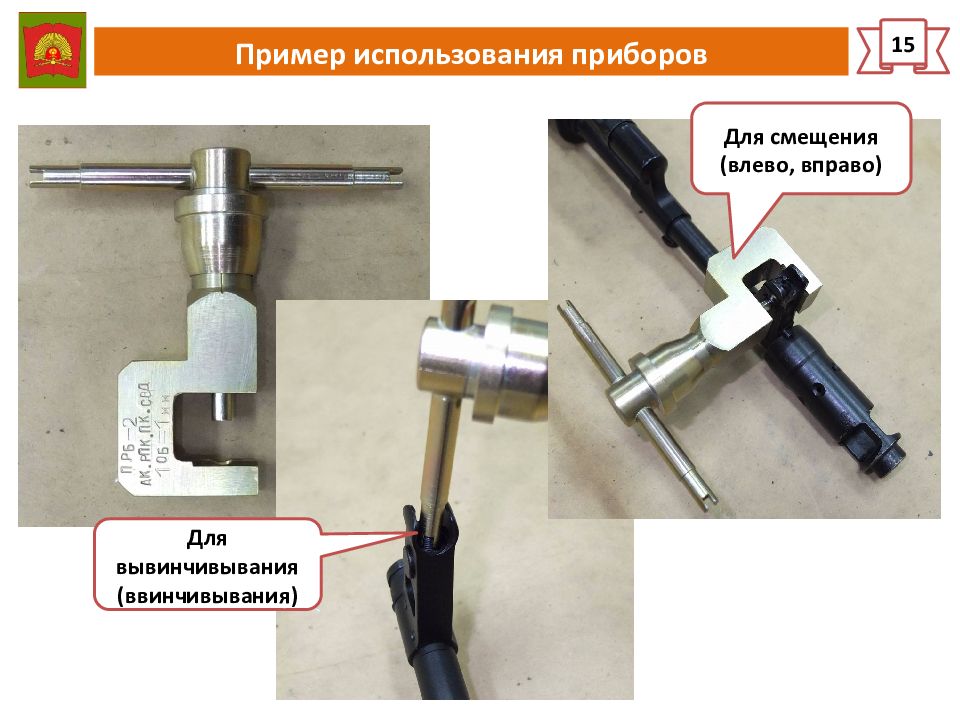

Пример использования приборов 15 Для вывинчивывания ( ввинчивывания ) Для смещения (влево, вправо)
Назначение и устройство командирского ящика, прицельного станка, стрелковых тренировочных приборов, приспособлений для учебной стрельбы из гранатометов, учебно-имитационных ручных гранат и других приборов. Порядок подготовки приборов к работе и правила пользования ими. 2-й учебный вопрос

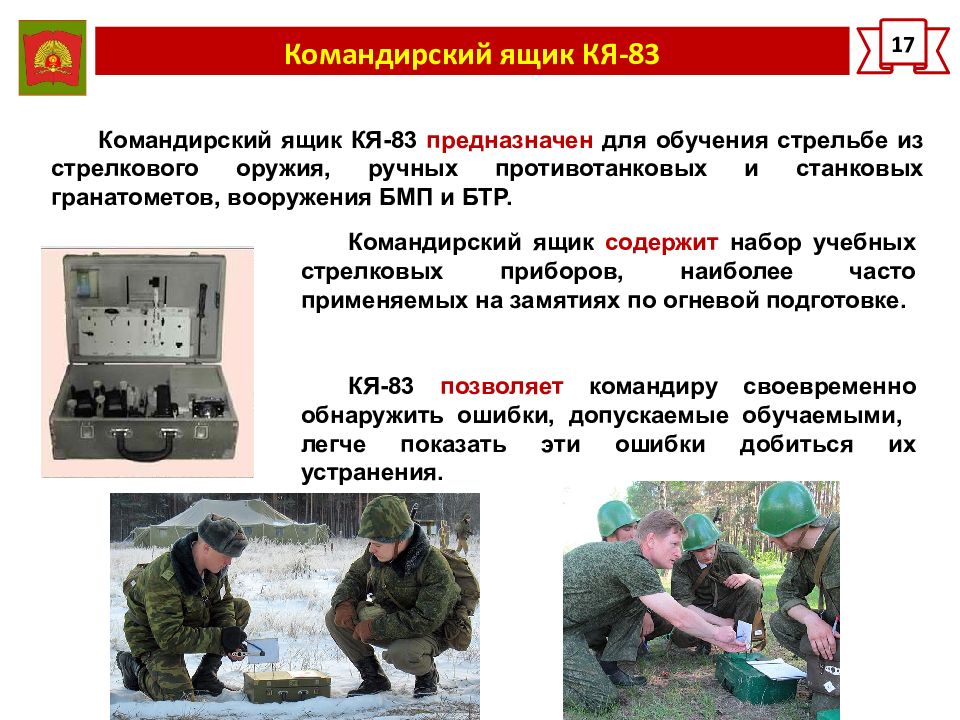

Командирский ящик КЯ-83 17 Командирский ящик КЯ-83 предназначен для обучения стрельбе из стрелкового оружия, ручных противотанковых и станковых гранатометов, вооружения БМП и БТР. Командирский ящик содержит набор учебных стрелковых приборов, наиболее часто применяемых на замятиях по огневой подготовке. КЯ-83 позволяет командиру своевременно обнаружить ошибки, допускаемые обучаемыми, легче показать эти ошибки добиться их устранения.

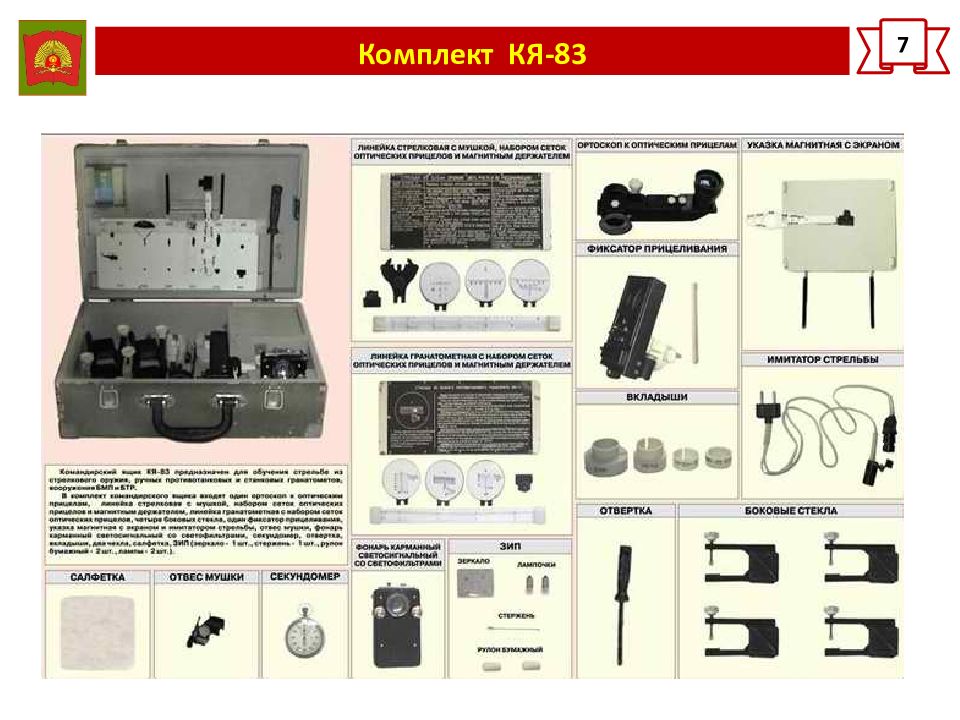

Комплект КЯ-83 7

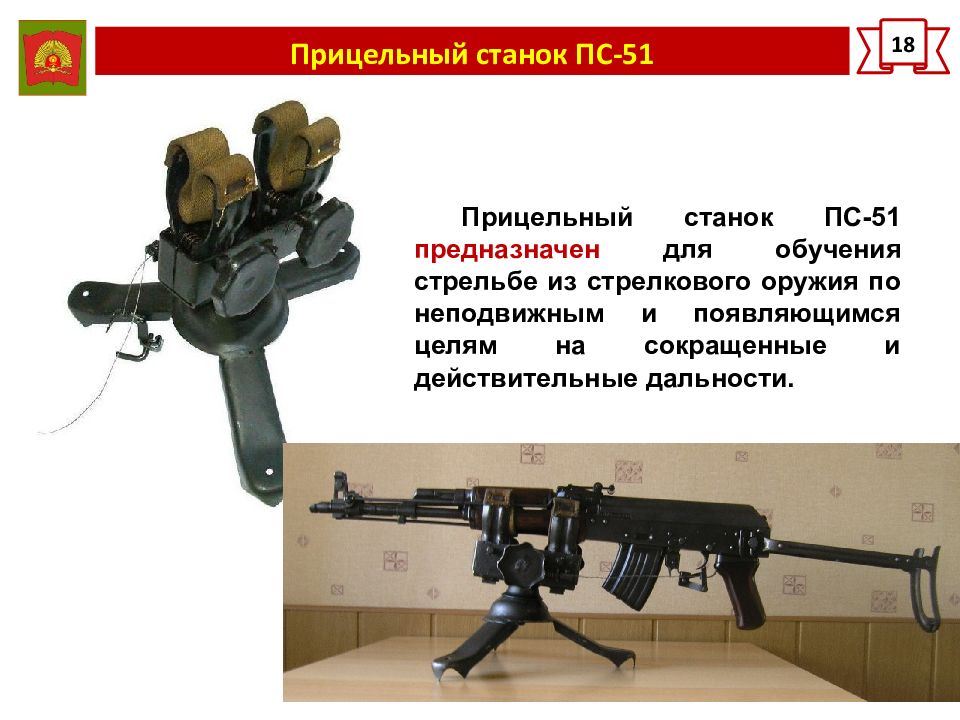

Прицельный станок ПС-51 18 Прицельный станок ПС-51 предназначен для обучения стрельбе из стрелкового оружия по неподвижным и появляющимся целям на сокращенные и действительные дальности.

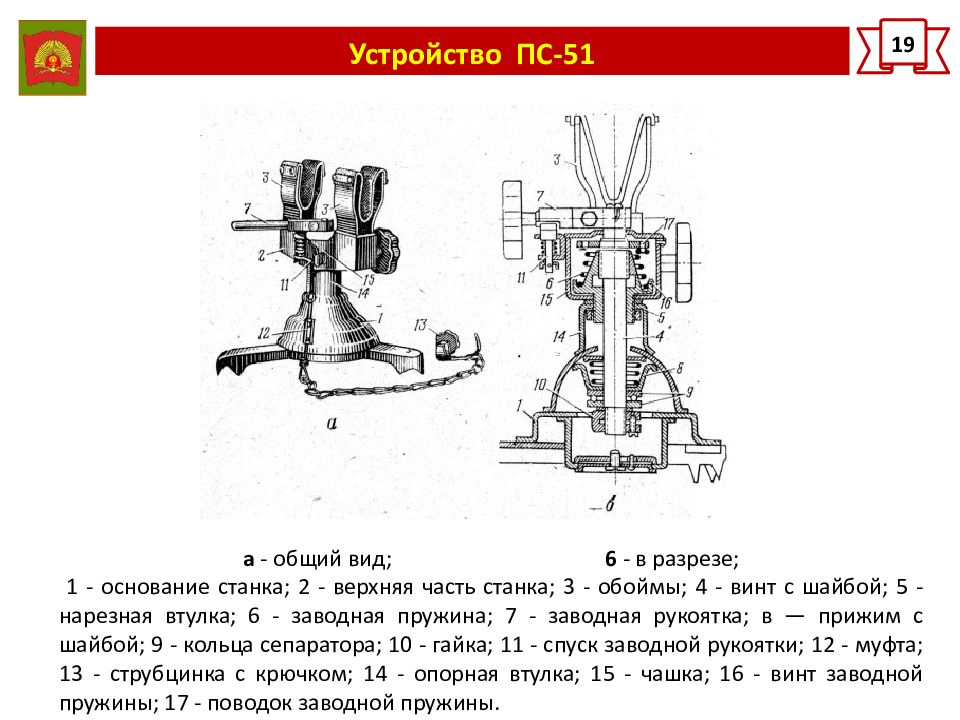

Устройство ПС-51 19 а - общий вид; 6 - в разрезе; 1 - основание станка; 2 - верхняя часть станка; 3 - обоймы; 4 - винт с шайбой; 5 - нарезная втулка; 6 - заводная пружина; 7 - заводная рукоятка; в — прижим с шайбой; 9 - кольца сепаратора; 10 - гайка; 11 - спуск заводной рукоятки; 12 - муфта; 13 - струбцинка с крючком; 14 - опорная втулка; 15 - чашка; 16 - винт заводной пружины; 17 - поводок заводной пружины.

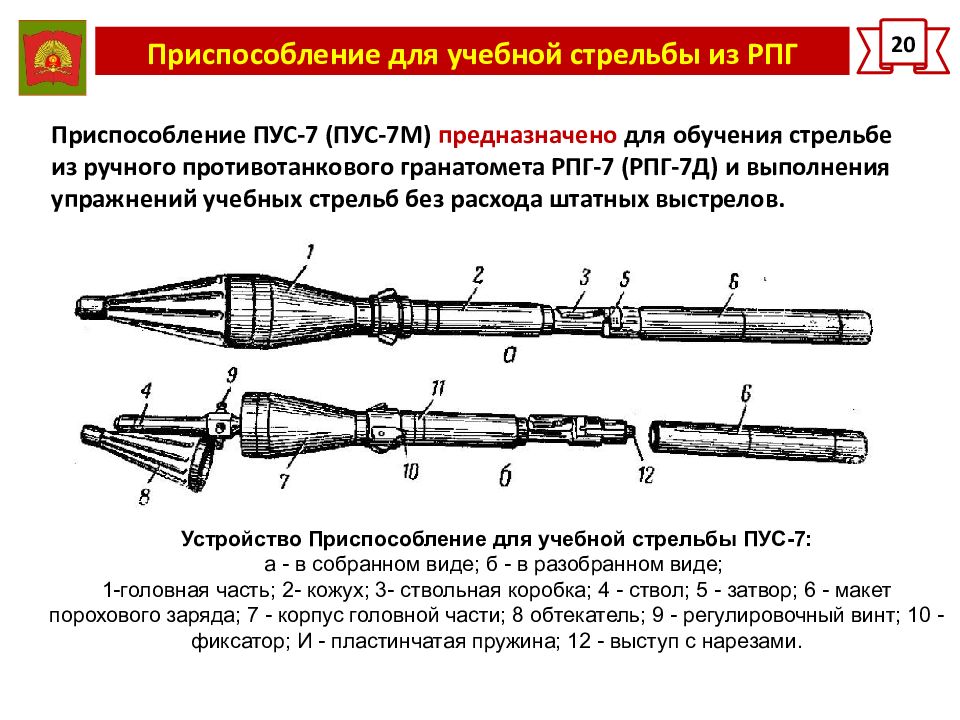

Приспособление для учебной стрельбы из РПГ 20 Приспособление ПУС-7 (ПУС-7М) предназначено для обучения стрельбе из ручного противотанкового гранатомета РПГ-7 (РПГ-7Д) и выполнения упражнений учебных стрельб без расхода штатных выстрелов. Устройство Приспособление для учебной стрельбы ПУС-7: а - в собранном виде; б - в разобранном виде; 1-головная часть; 2- кожух; 3- ствольная коробка; 4 - ствол; 5 - затвор; 6 - макет порохового заряда; 7 - корпус головной части; 8 обтекатель; 9 - регулировочный винт; 10 - фиксатор; И - пластинчатая пружина; 12 - выступ с нарезами.

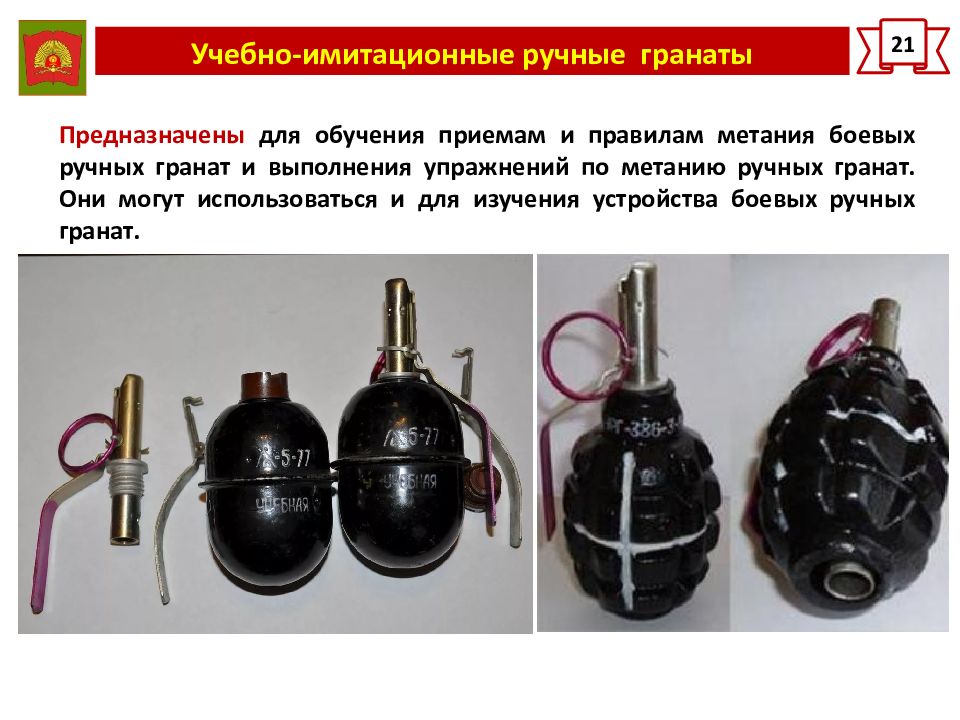

Учебно-имитационные ручные гранаты 21 Предназначены для обучения приемам и правилам метания боевых ручных гранат и выполнения упражнений по метанию ручных гранат. Они могут использоваться и для изучения устройства боевых ручных гранат.

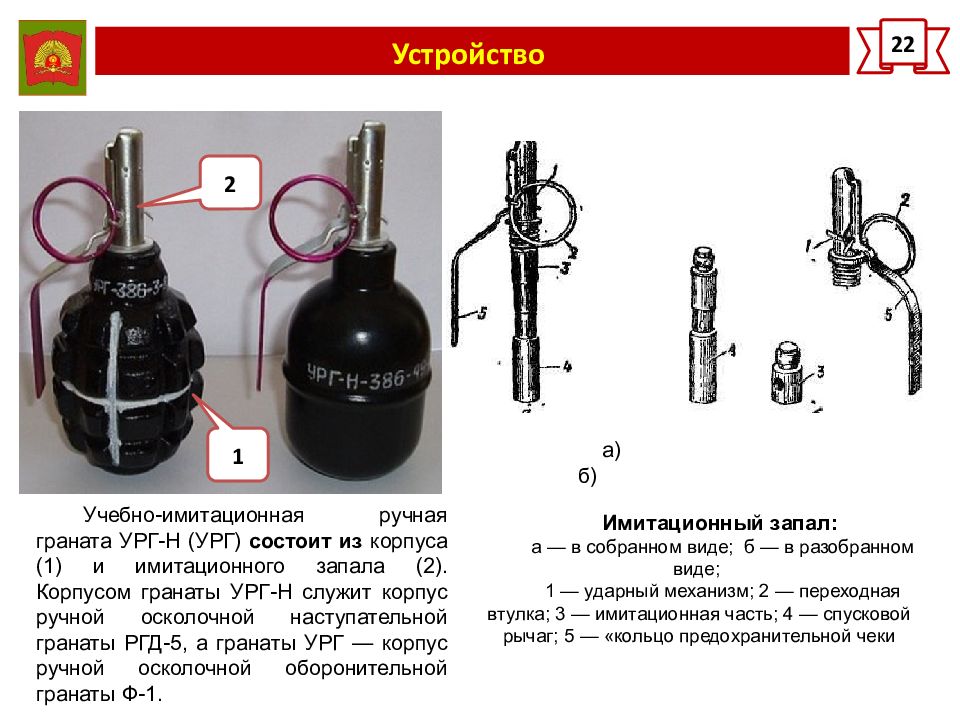

Устройство 22 Имитационный запал: а — в собранном виде; б — в разобранном виде; 1 — ударный механизм; 2 — переходная втулка; 3 — имитационная часть; 4 — спусковой рычаг; 5 — «кольцо предохранительной чеки а) б) Учебно-имитационная ручная граната УРГ-Н (УРГ) состоит из корпуса (1) и имитационного запала (2). Корпусом гранаты УРГ-Н служит корпус ручной осколочной наступательной гранаты РГД-5, а гранаты УРГ — корпус ручной осколочной оборонительной гранаты Ф-1. 1 2
Контрольный вопрос 23 Для чего предназначены бинокли? Назовите известные вам типы биноклей, применяемых в мотострелковых подразделениях. Какие изделия предназначены для измерения отклонений оси канала ствола без производства боевой стрельбы.

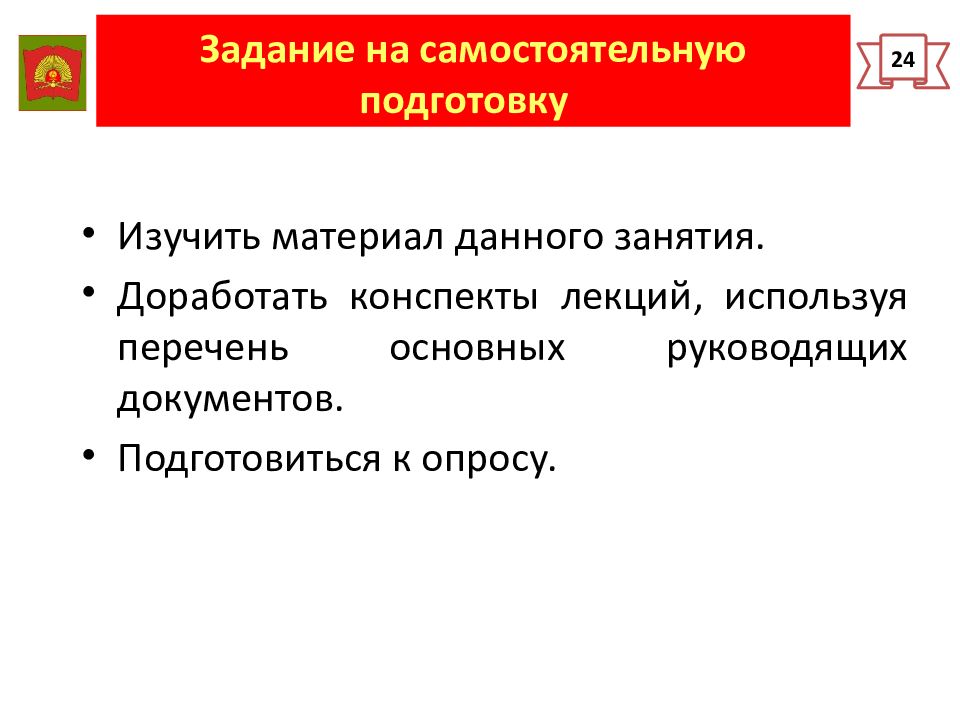

Задание на самостоятельную подготовку 24 Изучить материал данного занятия. Доработать конспекты лекций, используя перечень основных руководящих документов. Подготовиться к опросу.
Правила проверки боя автомата АК-74 25 Точка прицеливания Правильное удержание мушки при прицеливании Плоскость стрельбы

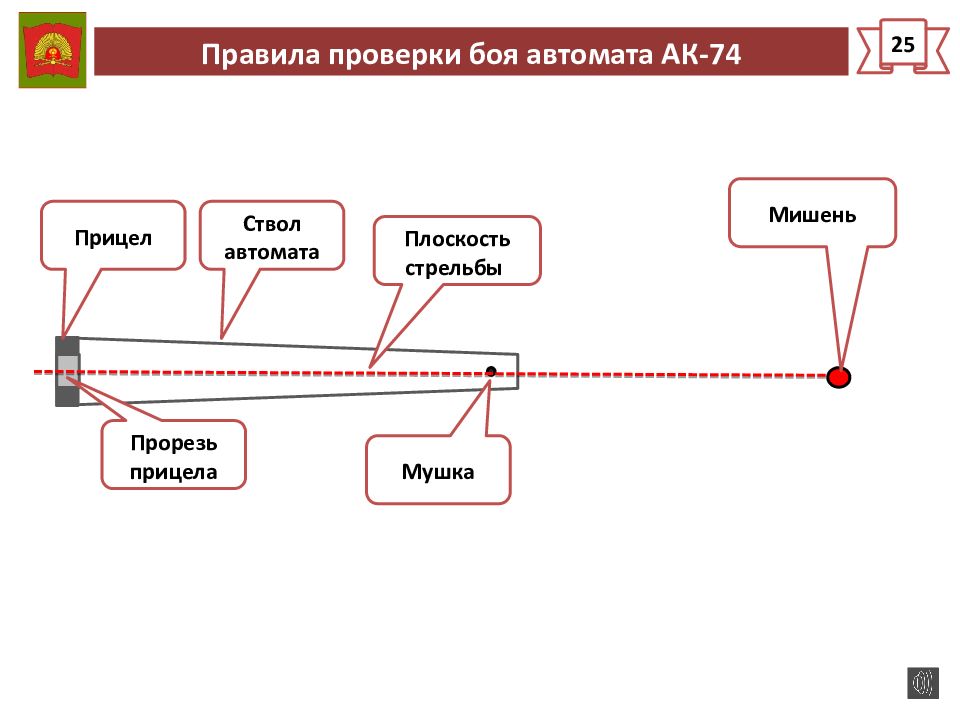

Правила проверки боя автомата АК-74 25 Ствол автомата Прицел Прорезь прицела Мушка Плоскость стрельбы Мишень
