Занятие 1 : «ПРАВИЛА СТЕЛЬБЫ ИЗ СТРЕЛКОВОГО ОРУЖИЯ И ГРАНАТОМЕТАНИЯ» Учебные цели: 1. Дать основы научных знаний по правилам стрельбы из стрелкового оружия. 2. Изучить основные положения правил стрельбы из автомата. 3. Изучить основные положения правил стрельбы из пистолета. 4. Изучить основные положения правил метания ручных гранат.

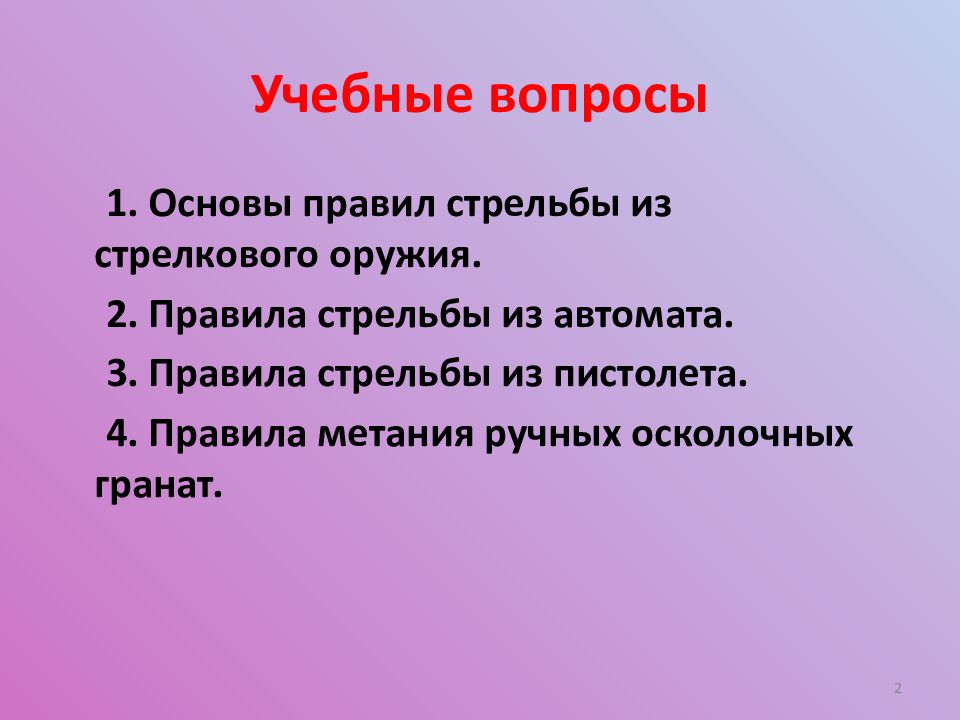

1. Основы правил стрельбы из стрелкового оружия. 2. Правила стрельбы из автомата. 3. Правила стрельбы из пистолета. 4. Правила метания ручных осколочных гранат. 2
Содержание и последовательность решения огневой задачи включают: обнаружение, целеуказание и выбор цели; определение дальности до цели; выбор места и способа поражения цели; заряжание оружия; определение исходных установок для стрельбы; стрельбу по цели. 3

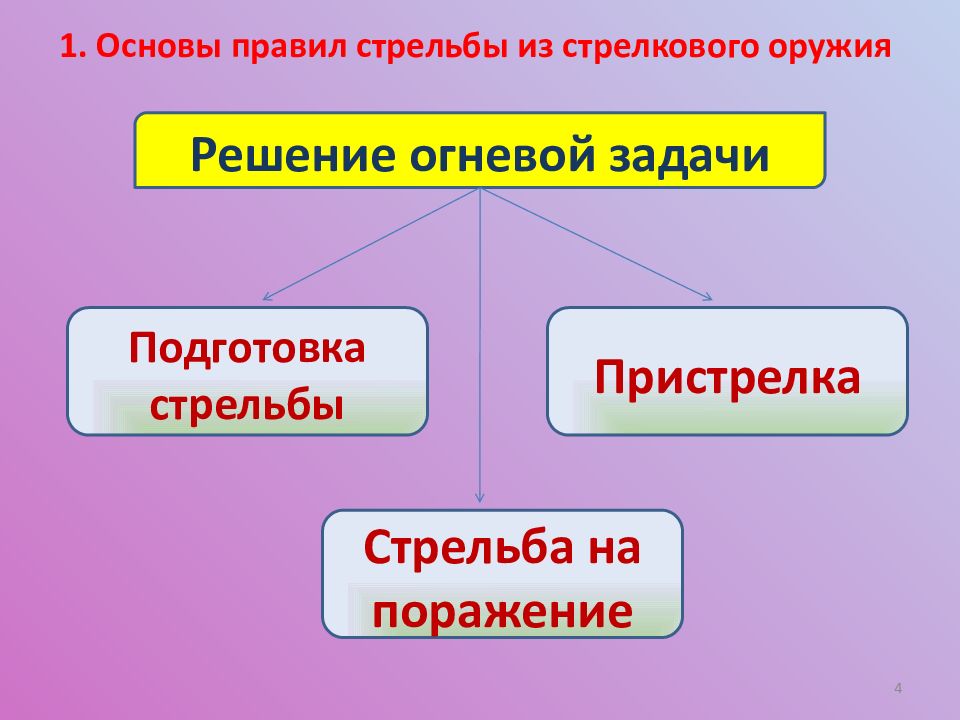

Решение огневой задачи 1. Основы правил стрельбы из стрелкового оружия Подготовка стрельбы Пристрелка Стрельба на поражение 4

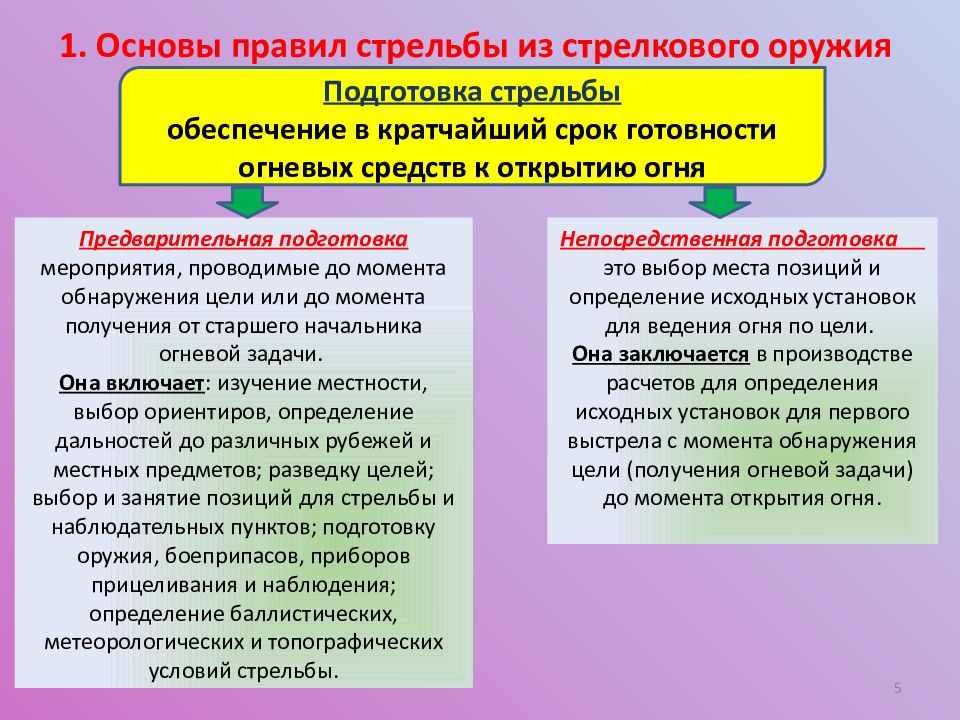

1. Основы правил стрельбы из стрелкового оружия Подготовка стрельбы обеспечение в кратчайший срок готовности огневых средств к открытию огня Предварительная подготовка мероприятия, проводимые до момента обнаружения цели или до момента получения от старшего начальника огневой задачи. Она включает : изучение местности, выбор ориентиров, определение дальностей до различных рубежей и местных предметов; разведку целей; выбор и занятие позиций для стрельбы и наблюдательных пунктов; подготовку оружия, боеприпасов, приборов прицеливания и наблюдения; определение баллистических, метеорологических и топографических условий стрельбы. Непосредственная подготовка это выбор места позиций и определение исходных установок для ведения огня по цели. Она заключается в производстве расчетов для определения исходных установок для первого выстрела с момента обнаружения цели (получения огневой задачи) до момента открытия огня. 5
Подготовка стрельбы 1. Основы правил стрельбы из стрелкового оружия Полная Сокращенная Глазомерная 6 Основной способ

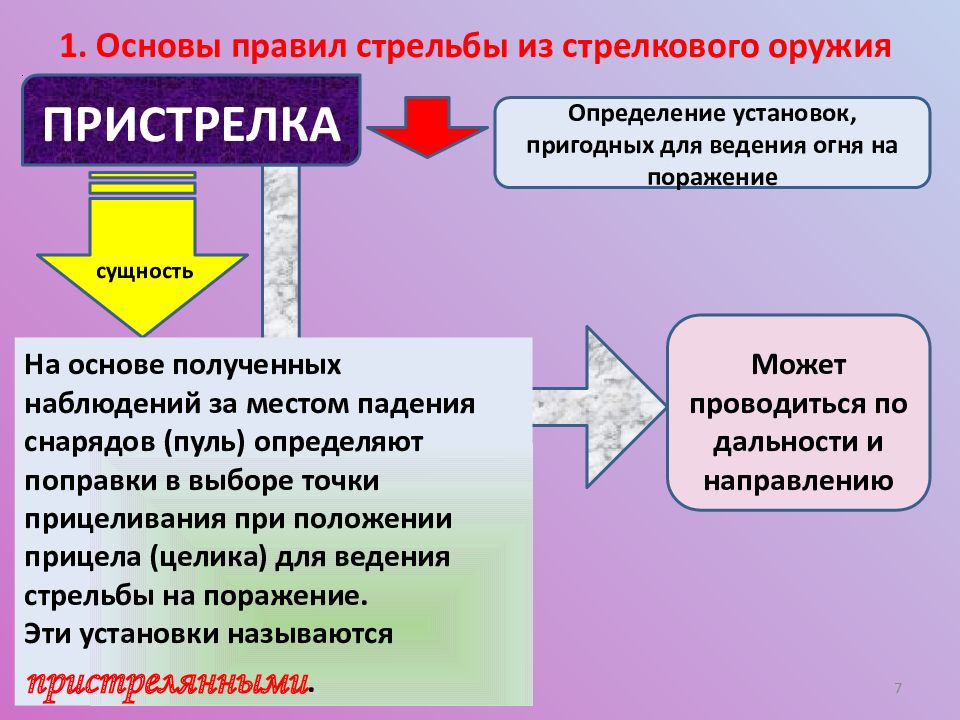

7 1. Основы правил стрельбы из стрелкового оружия ПРИСТРЕЛКА Определение установок, пригодных для ведения огня на поражение сущность На основе полученных наблюдений за местом падения снарядов (пуль) определяют поправки в выборе точки прицеливания при положении прицела (целика) для ведения стрельбы на поражение. Эти установки называются пристрелянными. Может проводиться по дальности и направлению
Стрельба на поражение преследует задачу – в короткие сроки добиться подавления, уничтожения или разрушения цели 1. Основы правил стрельбы из стрелкового оружия Огонь на подавление ведется с целью лишить противника боеспособности на некоторый промежуток времени; уничтожение живой силы и техники достигается при этом попутно Огонь на разрушение ведется с целью привести в негодное состояние оборонительные сооружения, заграждения и выполняется артиллерийскими и танковыми орудиями Огонь на уничтожение живой силы, огневых средств и боевой техники ведется с целью лишить противника боеспособности не только на время обстрела, но и после прекращения огня 8

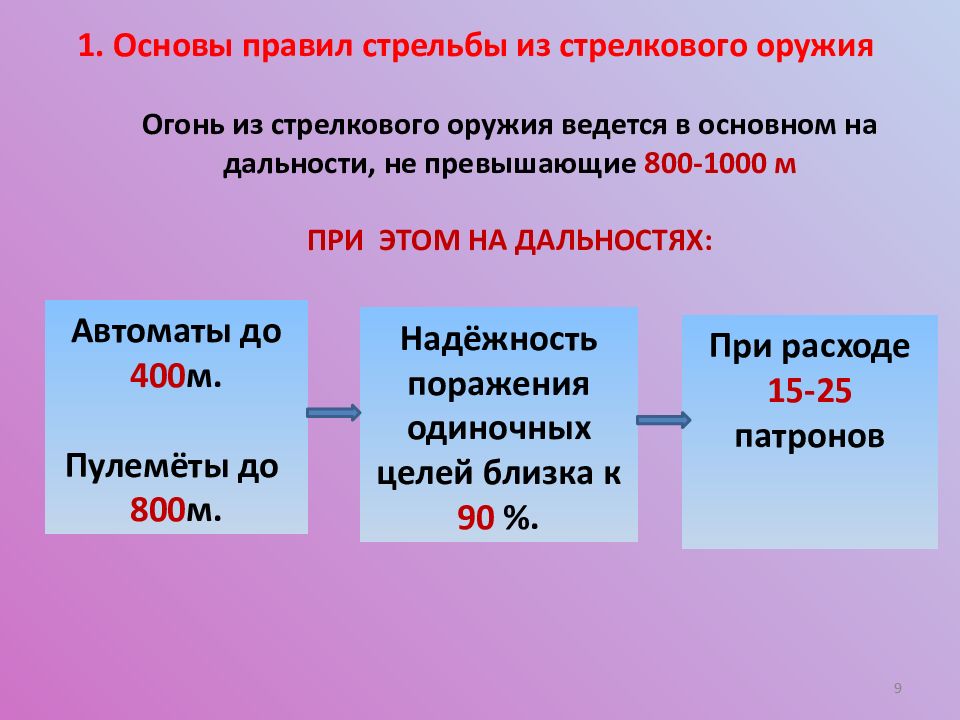

9 1. Основы правил стрельбы из стрелкового оружия Огонь из стрелкового оружия ведется в основном на дальности, не превышающие 800-1000 м ПРИ ЭТОМ НА ДАЛЬНОСТЯХ: Автоматы до 400 м. Пулемёты до 800 м. Надёжность поражения одиночных целей близка к 90 %. При расходе 15-25 патронов

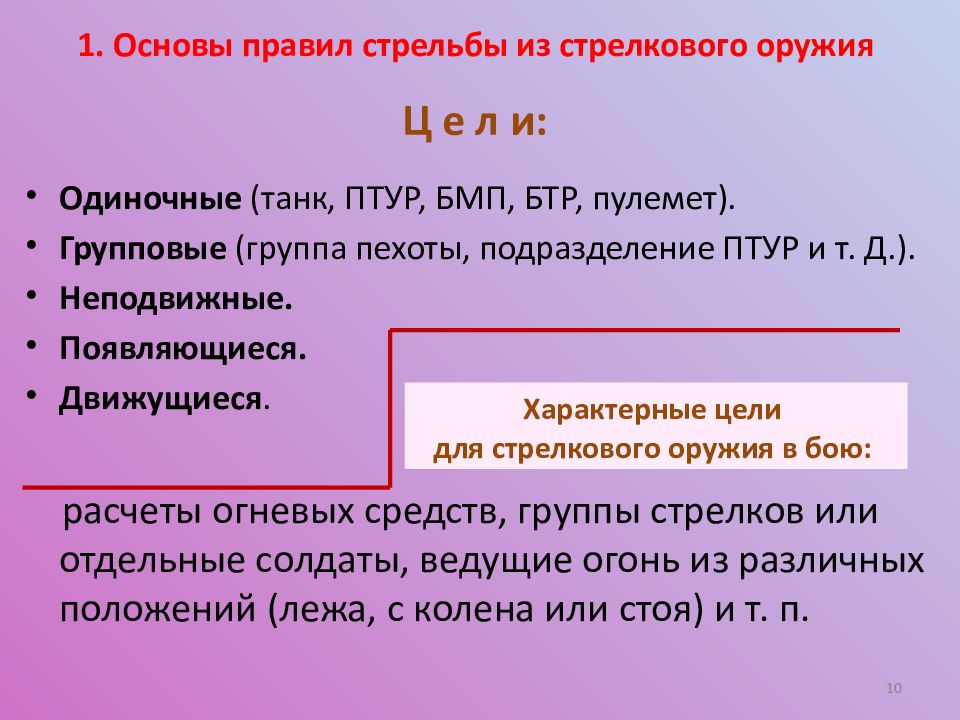

Одиночные ( танк, ПТУР, БМП, БТР, пулемет ). Групповые ( группа пехоты, подразделение ПТУР и т. Д.). Неподвижные. Появляющиеся. Движущиеся. расчеты огневых средств, группы стрелков или отдельные солдаты, ведущие огонь из различных положений (лежа, с колена или стоя) и т. п. 10 Характерные цели для стрелкового оружия в бою: 1. Основы правил стрельбы из стрелкового оружия

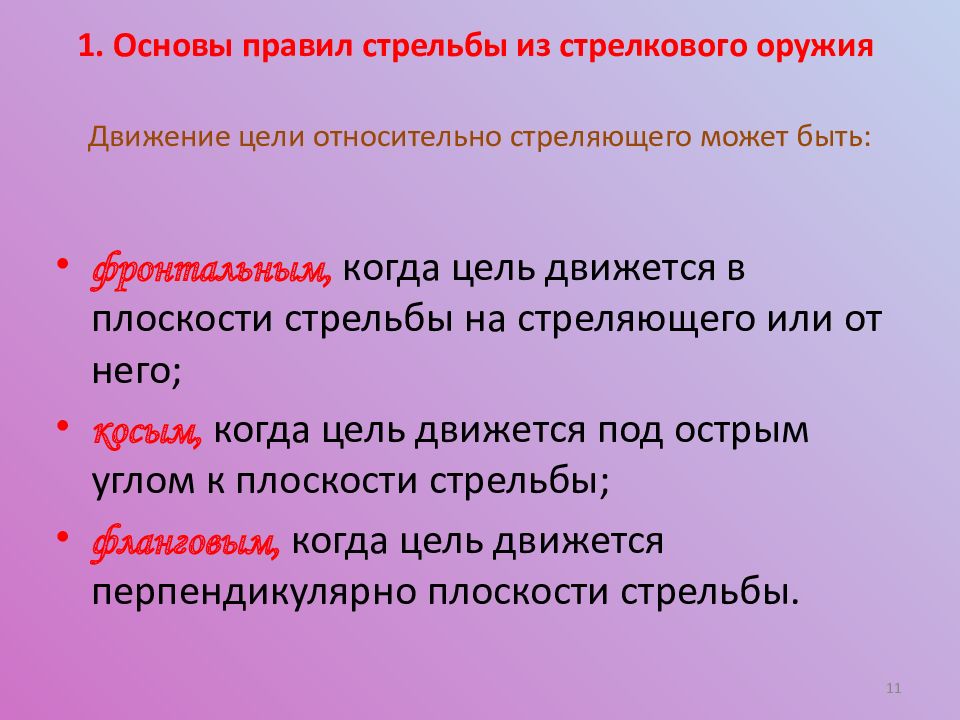

фронтальным, когда цель движется в плоскости стрельбы на стреляющего или от него; косым, когда цель движется под острым углом к плоскости стрельбы; фланговым, когда цель движется перпендикулярно плоскости стрельбы. 11 1. Основы правил стрельбы из стрелкового оружия

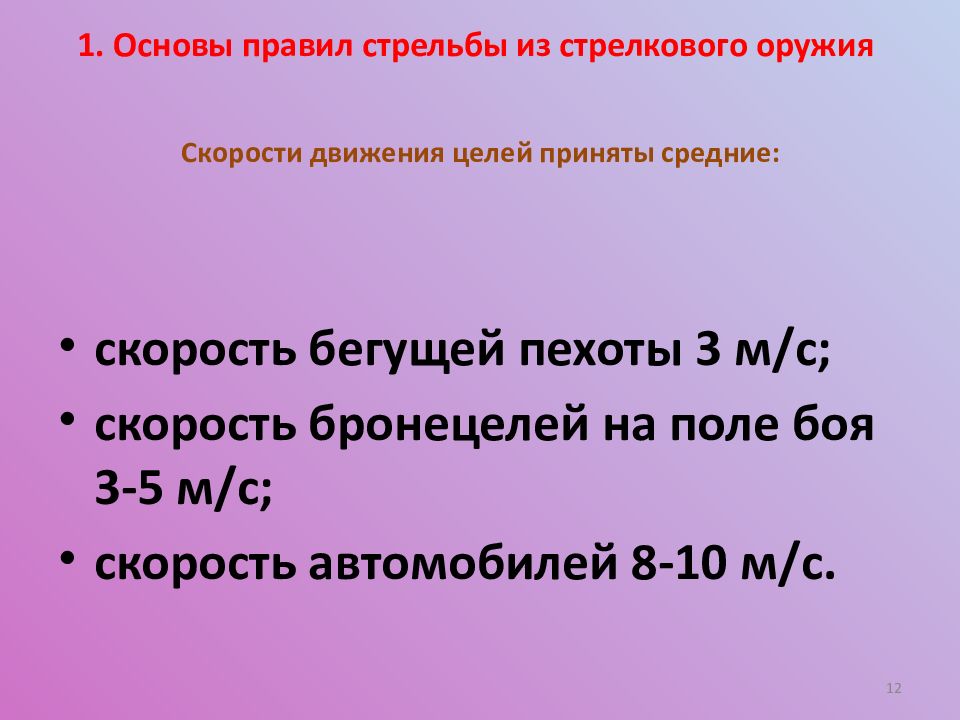

скорость бегущей пехоты 3 м/с; скорость бронецелей на поле боя 3-5 м/с; скорость автомобилей 8-10 м/с. 12 1. Основы правил стрельбы из стрелкового оружия

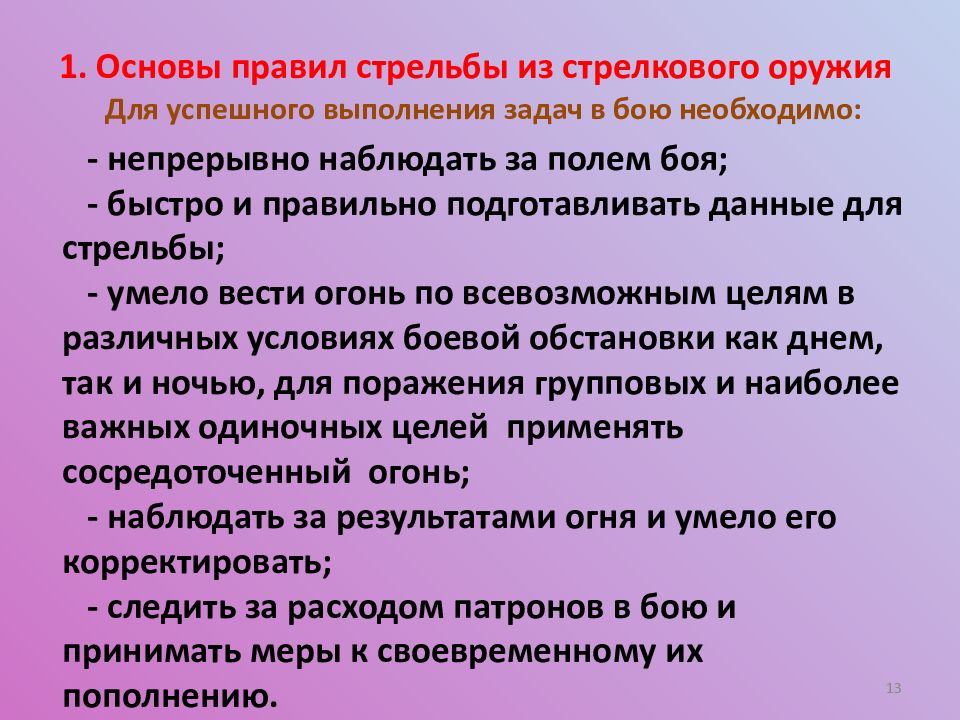

13 1. Основы правил стрельбы из стрелкового оружия Для успешного выполнения задач в бою необходимо: - непрерывно наблюдать за полем боя; - быстро и правильно подготавливать данные для стрельбы; - умело вести огонь по всевозможным целям в различных условиях боевой обстановки как днем, так и ночью, для поражения групповых и наиболее важных одиночных целей применять сосредоточенный огонь; - наблюдать за результатами огня и умело его корректировать; - следить за расходом патронов в бою и принимать меры к своевременному их пополнению.

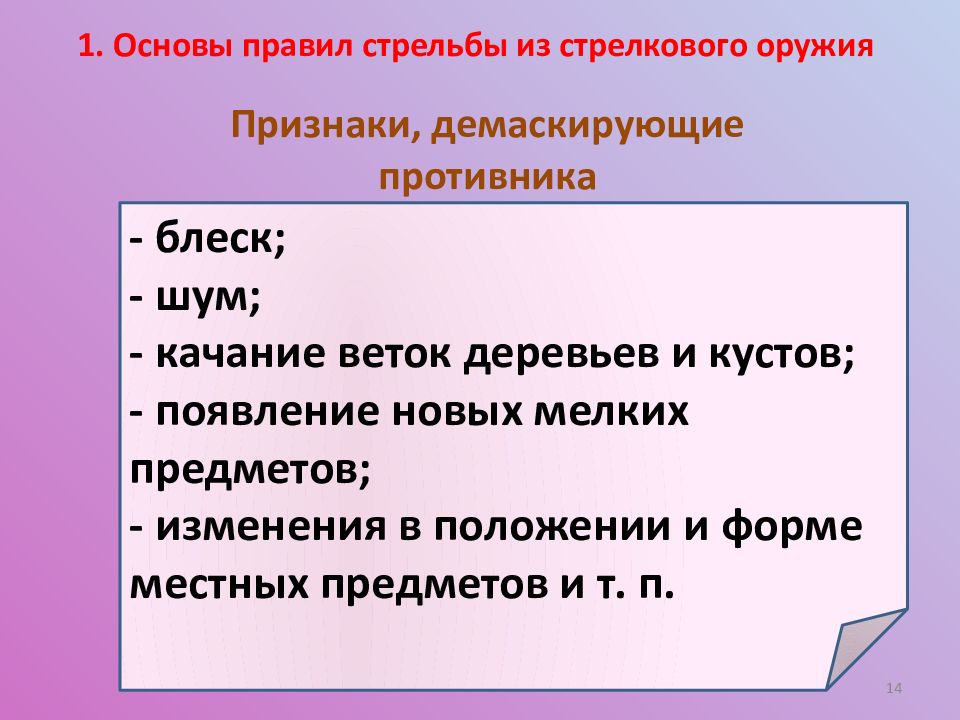

14 1. Основы правил стрельбы из стрелкового оружия Признаки, демаскирующие противника - блеск; - шум; - качание веток деревьев и кустов; - появление новых мелких предметов; - изменения в положении и форме местных предметов и т. п.
15 1. Основы правил стрельбы из стрелкового оружия Способы целеуказания - от ориентиров (местных предметов); от направления движения; трассирующими пулями и снарядами; сигнальными средствами; наведением оружия (прибора) в цель.
16 1. Основы правил стрельбы из стрелкового оружия Способы определения расстояния до цели Глазомерный По угловым размерам По звуку и вспышке выстрела

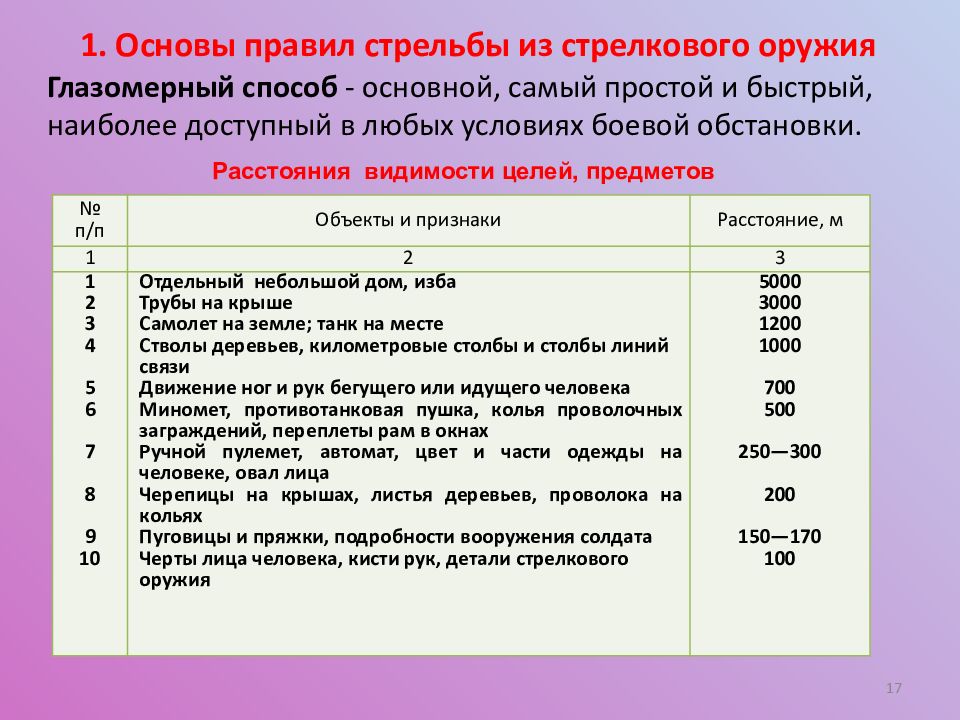

17 1. Основы правил стрельбы из стрелкового оружия Глазомерный способ - основной, самый простой и быстрый, наиболее доступный в любых условиях боевой обстановки. № п/п Объекты и признаки Расстояние, м 1 2 3 1 2 3 4 5 6 7 8 9 10 Отдельный небольшой дом, изба Трубы на крыше Самолет на земле; танк на месте Стволы деревьев, километровые столбы и столбы линий связи Движение ног и рук бегущего или идущего человека Миномет, противотанковая пушка, колья проволочных заграждений, переплеты рам в окнах Ручной пулемет, автомат, цвет и части одежды на человеке, овал лица Черепицы на крышах, листья деревьев, проволока на кольях Пуговицы и пряжки, подробности вооружения солдата Черты лица человека, кисти рук, детали стрелкового оружия 5000 3000 1200 1000 700 500 250—300 200 150—170 100 Расстояния видимости целей, предметов

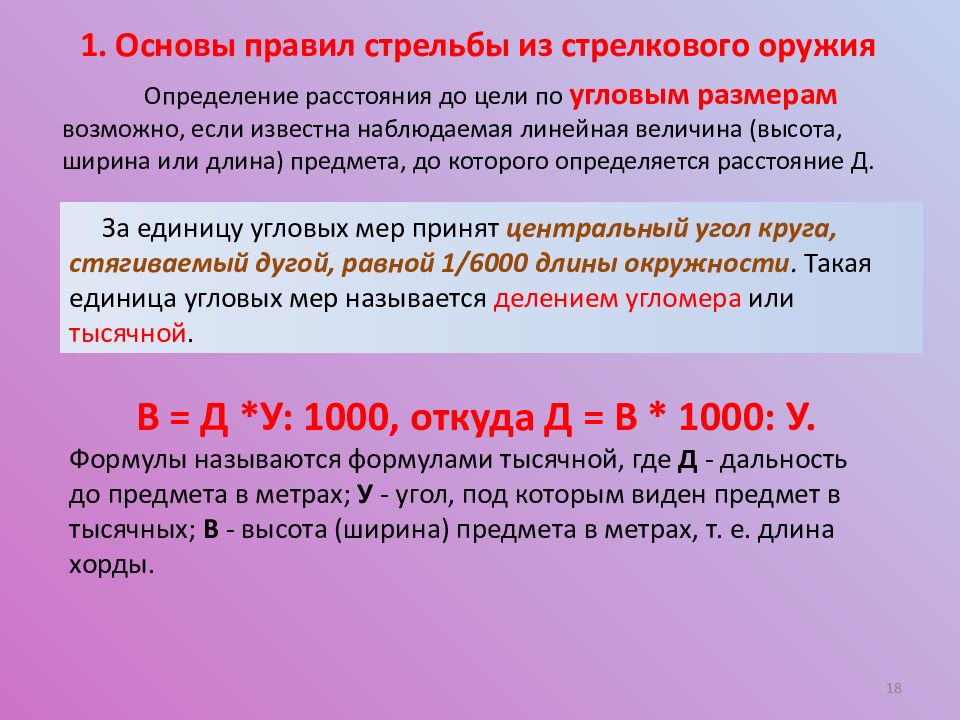

18 Определение расстояния до цели по угловым размерам возможно, если известна наблюдаемая линейная величина (высота, ширина или длина) предмета, до которого определяется расстояние Д. 1. Основы правил стрельбы из стрелкового оружия За единицу угловых мер принят центральный угол круга, стягиваемый дугой, равной 1/6000 длины окружности. Такая единица угловых мер называется делением угломера или тысячной. В = Д *У: 1000, откуда Д = В * 1000: У. Формулы называются формулами тысячной, где Д - дальность до предмета в метрах; У - угол, под которым виден предмет в тысячных; В - высота (ширина) предмета в метрах, т. е. длина хорды.

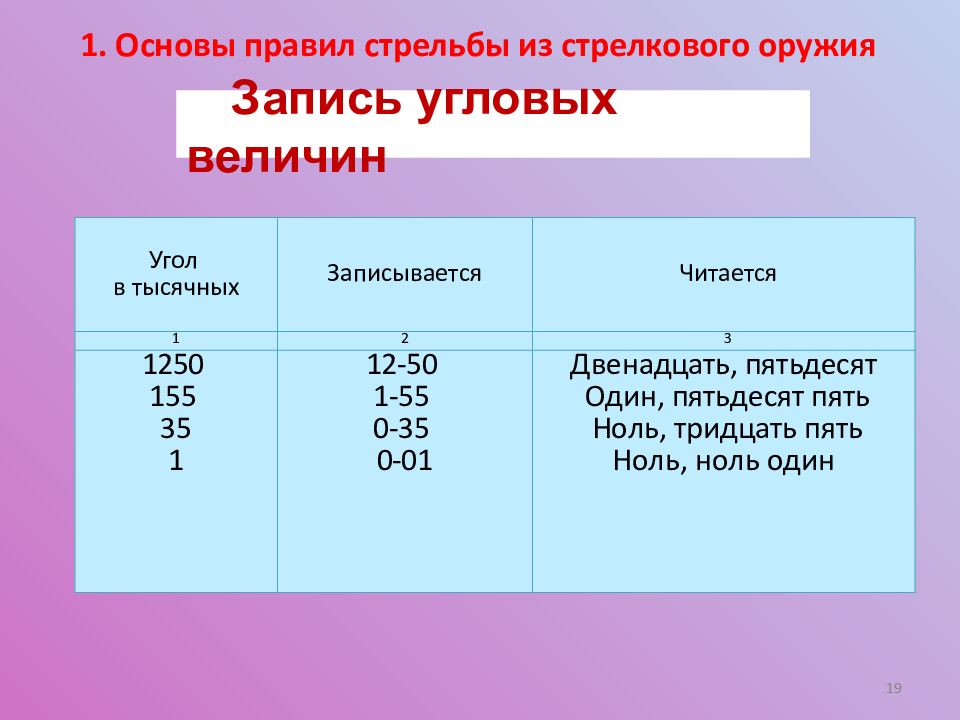

19 1. Основы правил стрельбы из стрелкового оружия Угол в тысячных Записывается Читается 1 2 3 1250 155 35 1 12-50 1-55 0-35 0-01 Двенадцать, пятьдесят Один, пятьдесят пять Ноль, тридцать пять Ноль, ноль один Запись угловых величин
20 1. Основы правил стрельбы из стрелкового оружия Измерение углов при помощи бинокля

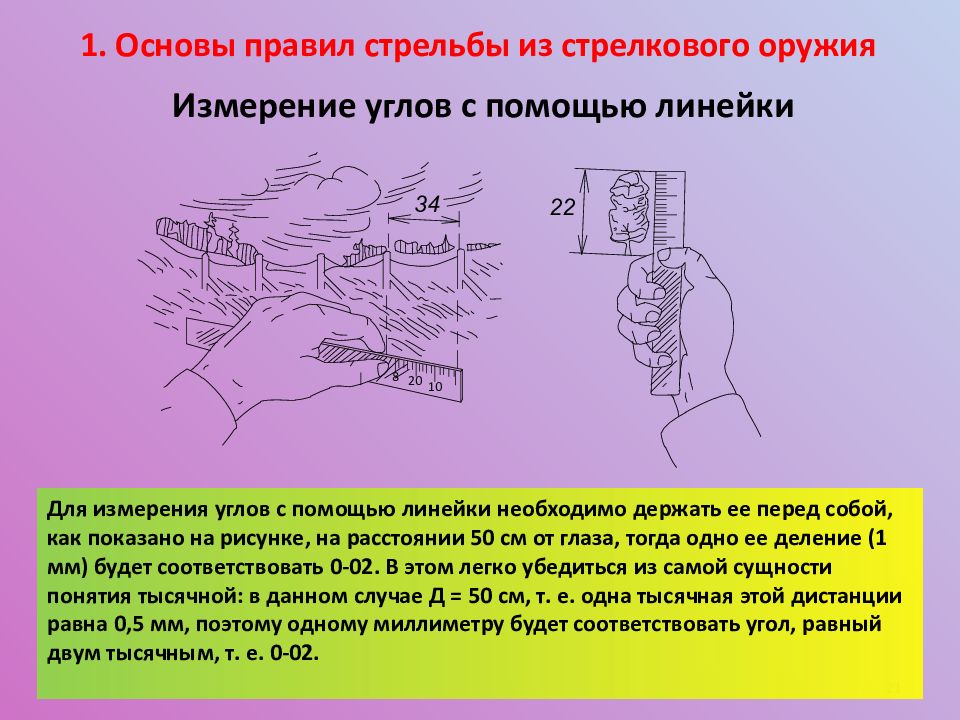

21 1. Основы правил стрельбы из стрелкового оружия Измерение углов с помощью линейки Для измерения углов с помощью линейки необходимо держать ее перед собой, как показано на рисунке, на расстоянии 50 см от глаза, тогда одно ее деление (1 мм) будет соответствовать 0-02. В этом легко убедиться из самой сущности понятия тысячной: в данном случае Д = 50 см, т. е. одна тысячная этой дистанции равна 0,5 мм, поэтому одному миллиметру будет соответствовать угол, равный двум тысячным, т. е. 0-02.

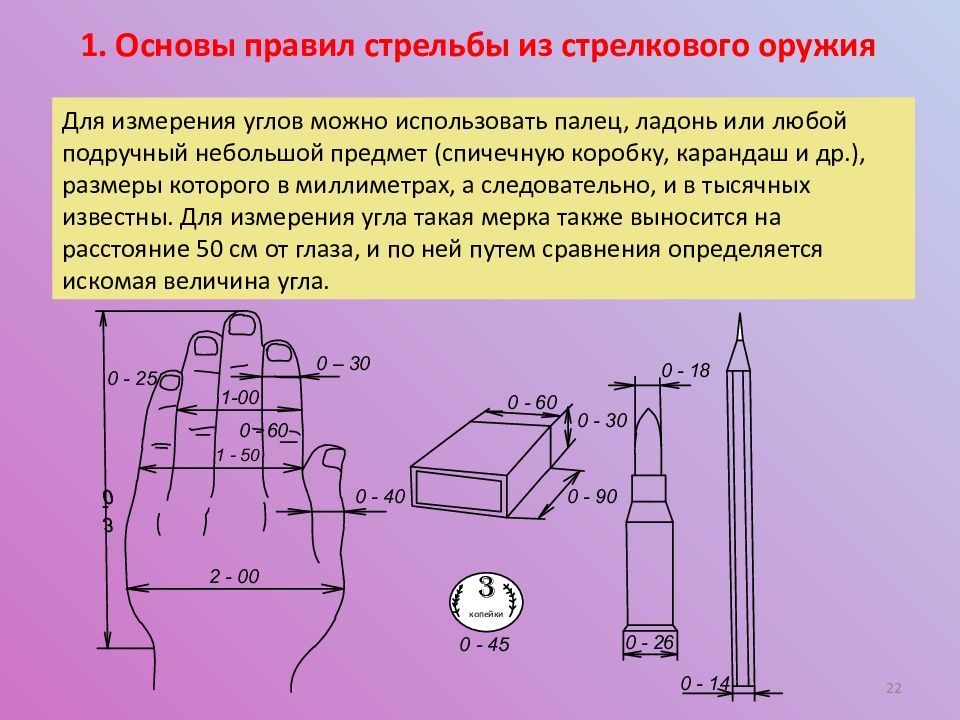

22 1. Основы правил стрельбы из стрелкового оружия Для измерения углов можно использовать палец, ладонь или любой подручный небольшой предмет (спичечную коробку, карандаш и др.), размеры которого в миллиметрах, а следовательно, и в тысячных известны. Для измерения угла такая мерка также выносится на расстояние 50 см от глаза, и по ней путем сравнения определяется искомая величина угла.

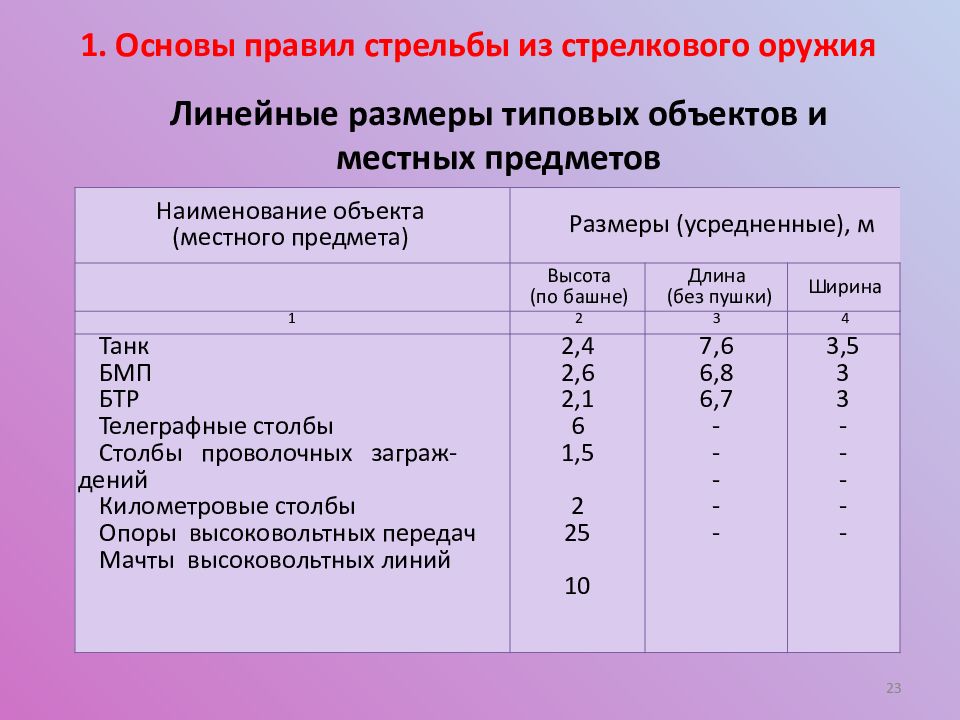

23 1. Основы правил стрельбы из стрелкового оружия Наименование объекта (местного предмета) Размеры (усредненные), м Высота (по башне) Длина (без пушки) Ширина 1 2 3 4 Танк БМП БТР Телеграфные столбы Столбы проволочных заграж - дений Километровые столбы Опоры высоковольтных передач Мачты высоковольтных линий 2,4 2,6 2,1 6 1,5 2 25 10 7,6 6,8 6,7 - - - - - 3,5 3 3 - - - - - Линейные размеры типовых объектов и местных предметов
24 1. Основы правил стрельбы из стрелкового оружия Определение расстояний по звуку и вспышке выстрела Для приближенного определения расстояний можно считать, что скорость распространения звука в воздухе примерно равно 330 м/с, т. е. округленно 1 км в 3 с. Свет же распространяется почти мгновенно. Таким образом, отсчитав по секундной стрелке часов время от момента вспышки до момента слухового восприятия звука выстрела или взрыва, расстояние Д в километрах до цели получим по формуле Д = t :3. Если, например, звук был услышан через 6 с после вспышки, то Д = 6:3 = 2 (км). Род войск или вид техники Характер Дальность слышимости км при движении по грунтовой дороге при движении по шоссе Подразделения в пешем строю Автомобили Артиллерия Танки Ровный, глухой шум шагов Ровный, глухой шум моторов Шум моторов тягачей, лязг гусениц Лязг гусениц, резкий рокот моторов 3 5 1-2 2 6 1 2-3 3-4 Дальность слышимости шума передвижения войск и техники
25 1. Основы правил стрельбы из стрелкового оружия Виды огня Одиночный огонь Поражают близко расположенные или менее важные одиночные цели. Стрельба очередями Основной вид огня из стрелкового автоматического оружия По направлению Фронтальный огонь Фланговый огонь Сочетание огня нескольких огневых средств Перекрестный огонь Сосредоточенный огонь Особый вид огня Кинжальный огонь

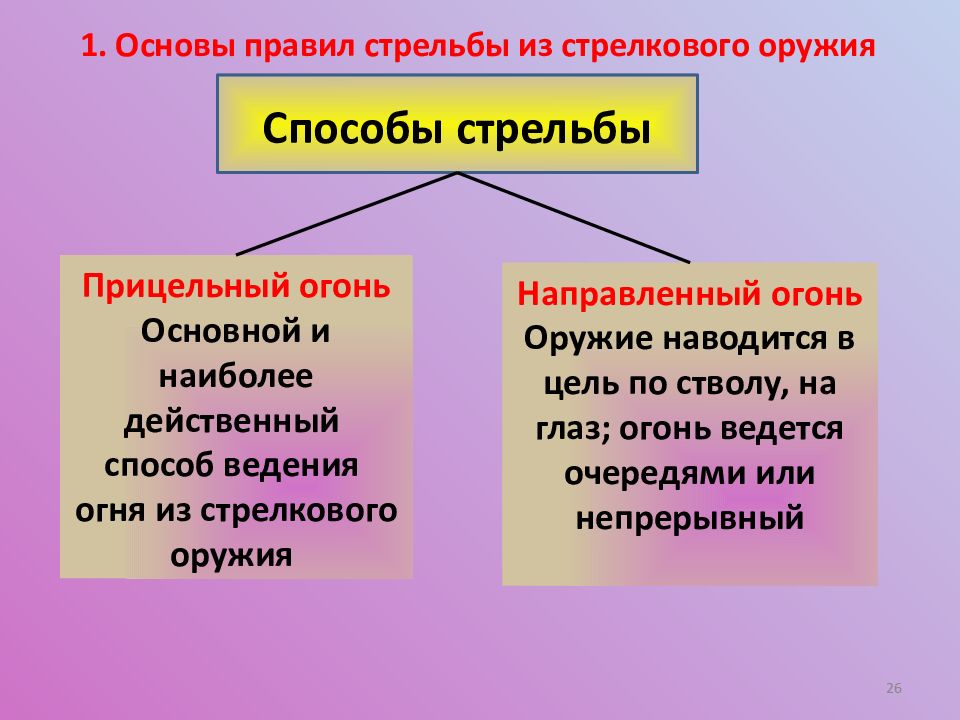

26 1. Основы правил стрельбы из стрелкового оружия Способы стрельбы Прицельный огонь Основной и наиболее действенный способ ведения огня из стрелкового оружия Направленный огонь Оружие наводится в цель по стволу, на глаз; огонь ведется очередями или непрерывный

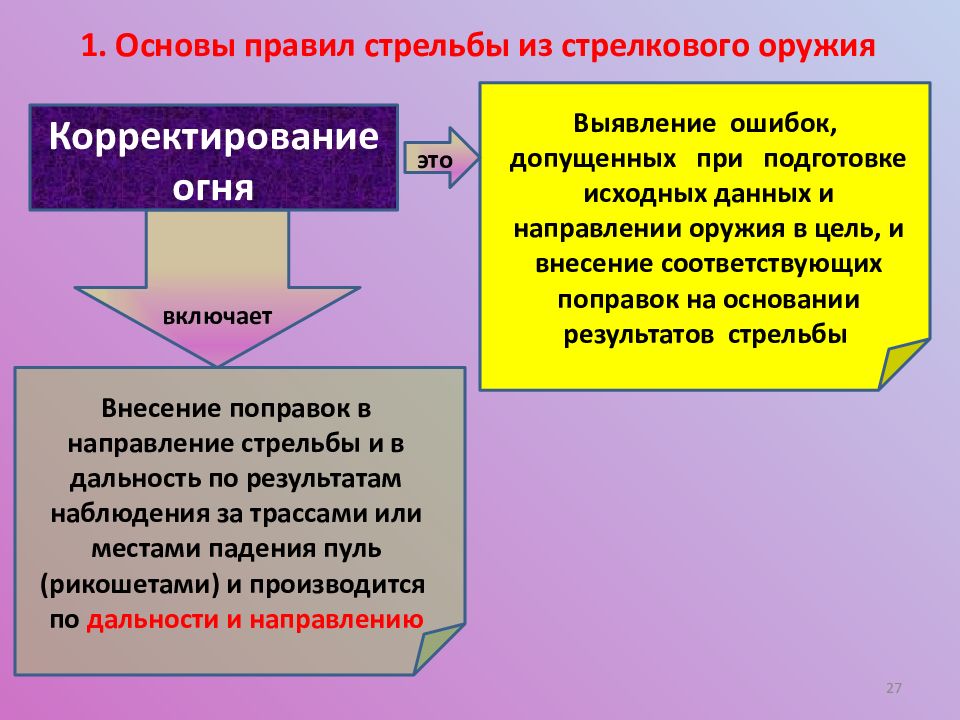

27 1. Основы правил стрельбы из стрелкового оружия Корректирование огня Выявление ошибок, допущенных при подготовке исходных данных и направлении оружия в цель, и внесение соответствующих поправок на основании результатов стрельбы Внесение поправок в направление стрельбы и в дальность по результатам наблюдения за трассами или местами падения пуль (рикошетами) и производится по дальности и направлению это включает

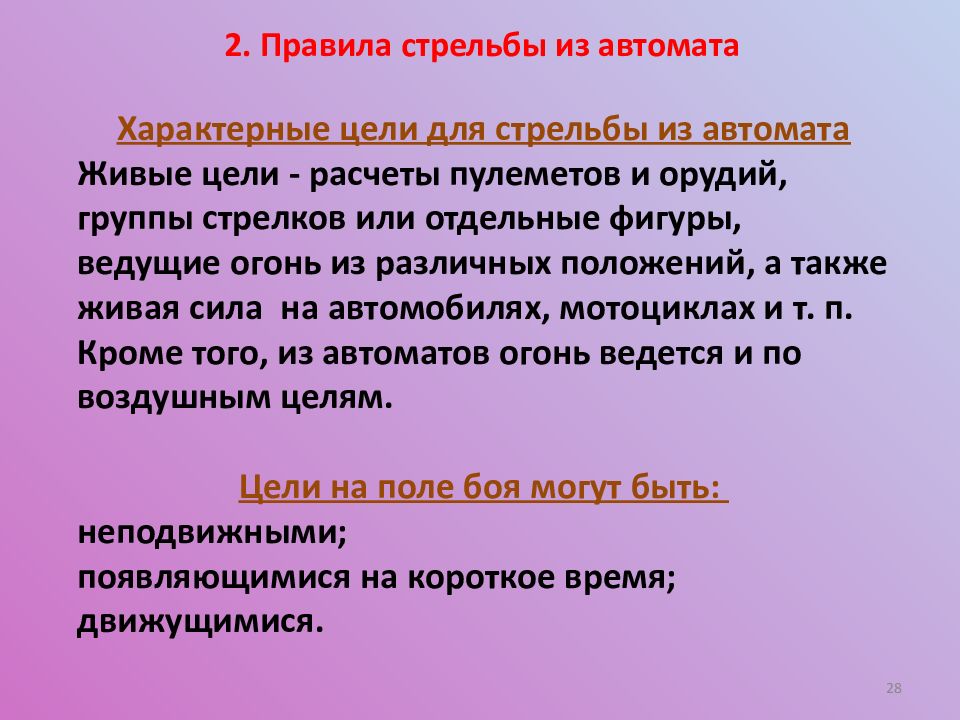

28 2. Правила стрельбы из автомата Характерные цели для стрельбы из автомата Живые цели - расчеты пулеметов и орудий, группы стрелков или отдельные фигуры, ведущие огонь из различных положений, а также живая сила на автомобилях, мотоциклах и т. п. Кроме того, из автоматов огонь ведется и по воздушным целям. Цели на поле боя могут быть: неподвижными; появляющимися на короткое время; движущимися.

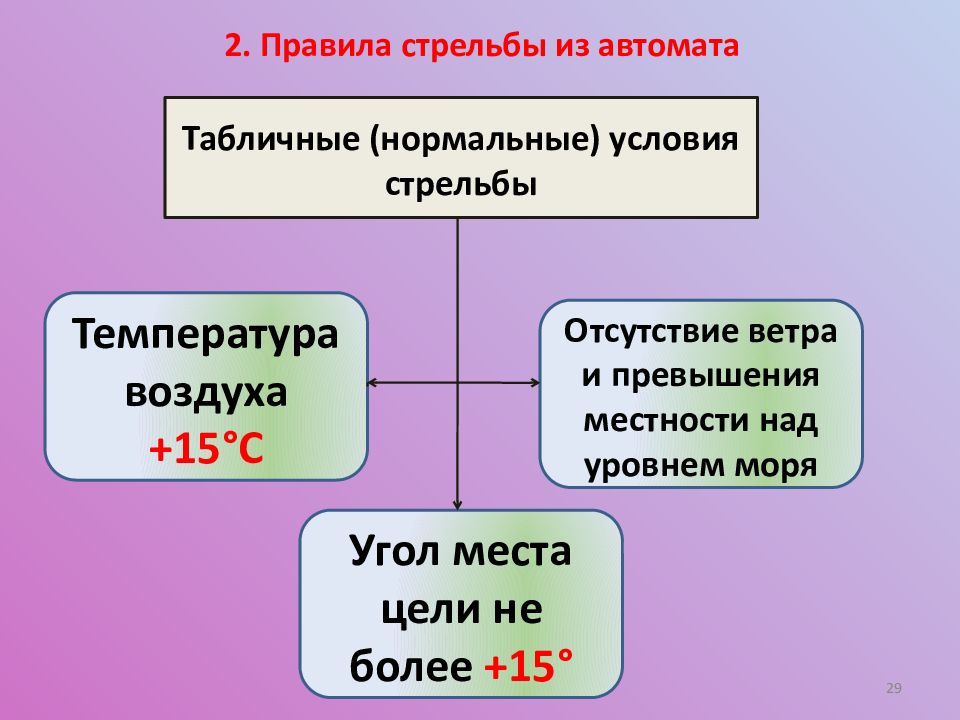

29 2. Правила стрельбы из автомата Табличные (нормальные) условия стрельбы Температура воздуха +15°С Отсутствие ветра и превышения местности над уровнем моря Угол места цели не более +15°
30 2. Правила стрельбы из автомата Отклонение температуры воздуха от табличной : учитывается при стрельбе зимой на расстояние свыше 400м.(при температуре воздуха выше - 25°С точку прицеливания выбирают на верхнем краю цели, а при температуре воздуха ниже - 25°С увеличивают прицел на одно деление). Поправки в установку прицела на превышение местности над уровнем моря и на угол места цели учитываются только при стрельбе в горах, если расстояние до цели более 400 м. Дальность стрельбы в метрах Боковой умеренный ветер (4 м/с) под углом 90° Поправка (округленно) в метрах в фигурах человека 1 2 3 100 200 300 400 500 600 - 0,2 0,4 0,8 1,4 2 - 0,5 1 1,5 3 4 Величины поправок на боковой умеренный ветер (скорость 4 м/с)
31 2. Правила стрельбы из автомата Дальность стрельбы в метрах Цель, бегущая со скоростью 3 м/с (примерно ) Мотоцель, движущаяся со скоростью 6 м/с (примерно ) Упреждение (округленно) в фигурах человека в метрах 1 2 3 100 200 300 400 500 600 1 2 3 4 6 8 1 2 3 4 6 8 Упреждения при стрельбе по цели, движущейся под углом 90° к плоскости стрельбы
32 2. Правила стрельбы из автомата Стрельба по воздушным целям Огонь из автоматов по самолетам и парашютистам ведется в составе отделения или взвода на дальности до 500 м с установкой прицела 3 или П. Огонь по самолетам открывать только по команде командира, а по парашютистам - по команде или самостоятельно. Стрельбу по самолетам вести патронами с бронебойно-зажигательными пулями, а при их отсутствии - с обыкновенными; по парашютистам - с обыкновенными пулями. Для корректирования огня применять патроны с трассирующими пулями. По самолету, пикирующему в сторону стреляющего, стрельбу вести непрерывным огнем с прицелом 3, прицеливаясь в головную часть цели или наводя автомат по стволу. Огонь открывать с дальности 700 - 900 м. По самолету, летящему в стороне или над автоматчиком, огонь ведется заградительным или сопроводительным способом. Огонь заградительным способом ведется по низко летящим самолетам, имеющим скорость полета более 150 м/с.
33 2. Правила стрельбы из автомата Ведение огня заградительным способом по самолету: Идущему вдоль фронта позиции взвода Идущему под углом к линии фронта позиции взвода Тип самолета и скорость Дальность стрельбы в метрах 100 200 300 Упреждение в метрах в корп. самол. в метрах в корп. самол. в метрах в корп. самол. 1 2 3 4 5 6 7 Вертолет, 50 м/с Транспортный, 100 м/с 8 15 1 1 25 50 3 3 50 100 6 6 Упреждения при стрельбе по воздушным целям
34 2. Правила стрельбы из автомата Огонь по парашютистам ведется длинными очередями. Точку прицеливания выносить в направлении снижения парашютиста на величину, указанную в таблице. Дальность стрельбы в метрах 100 200 300 400 500 1 2 3 4 5 6 Вынос точки прицеливания в фигурах парашютиста под ноги 1 2 3 4 Вынос точки прицеливания при стрельбе по парашютисту

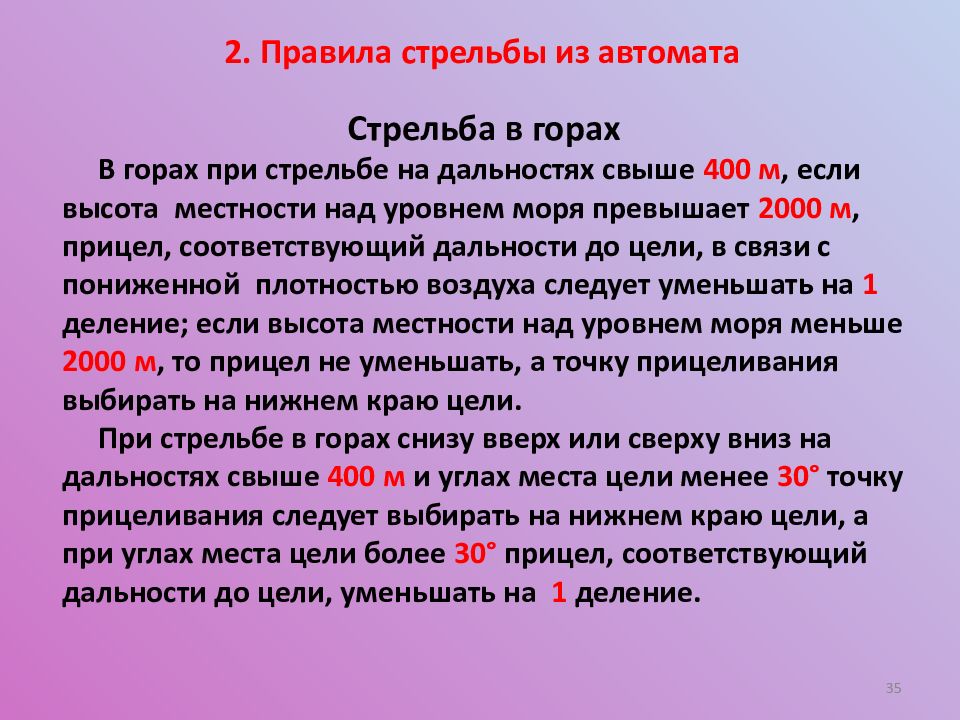

35 2. Правила стрельбы из автомата Стрельба в горах В горах при стрельбе на дальностях свыше 400 м, если высота местности над уровнем моря превышает 2000 м, прицел, соответствующий дальности до цели, в связи с пониженной плотностью воздуха следует уменьшать на 1 деление; если высота местности над уровнем моря меньше 2000 м, то прицел не уменьшать, а точку прицеливания выбирать на нижнем краю цели. При стрельбе в горах снизу вверх или сверху вниз на дальностях свыше 400 м и углах места цели менее 30° точку прицеливания следует выбирать на нижнем краю цели, а при углах места цели более 30° прицел, соответствующий дальности до цели, уменьшать на 1 деление.

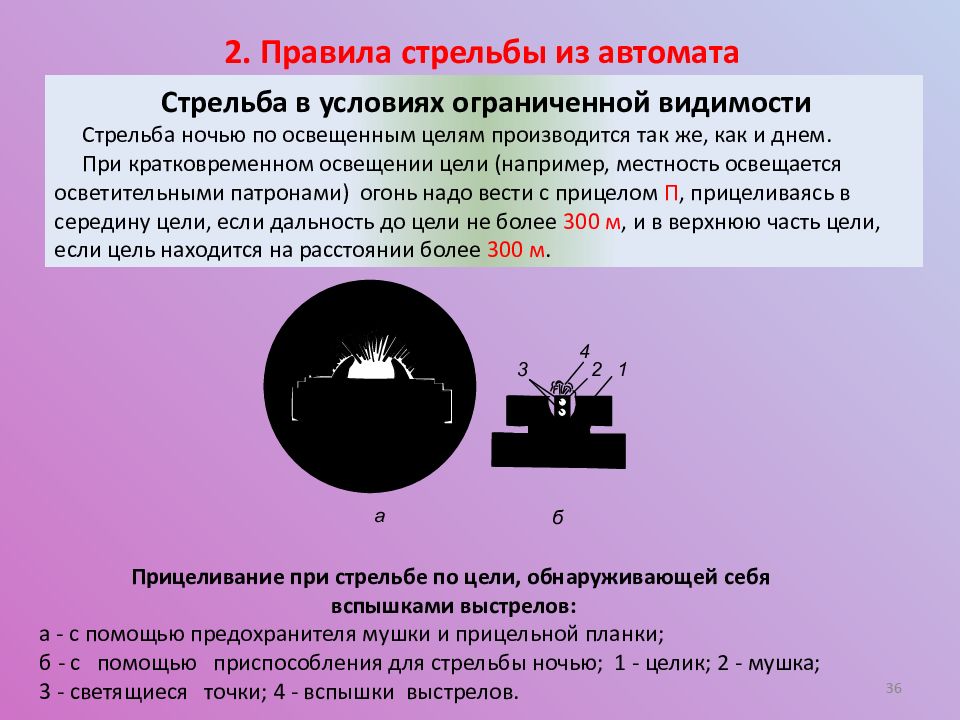

36 2. Правила стрельбы из автомата Стрельба в условиях ограниченной видимости Стрельба ночью по освещенным целям производится так же, как и днем. При кратковременном освещении цели (например, местность освещается осветительными патронами) огонь надо вести с прицелом П, прицеливаясь в середину цели, если дальность до цели не более 300 м, и в верхнюю часть цели, если цель находится на расстоянии более 300 м. Прицеливание при стрельбе по цели, обнаруживающей себя вспышками выстрелов: а - с помощью предохранителя мушки и прицельной планки; б - с помощью приспособления для стрельбы ночью; 1 - целик; 2 - мушка; 3 - светящиеся точки; 4 - вспышки выстрелов.

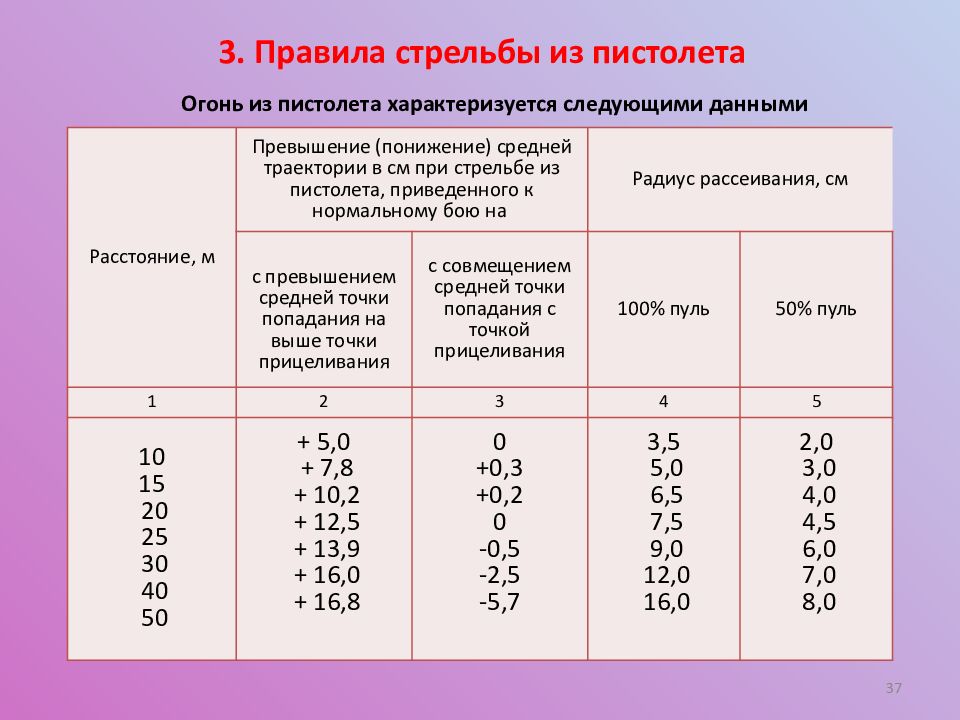

37 3. Правила стрельбы из пистолета Расстояние, м Превышение (понижение) средней траектории в см при стрельбе из пистолета, приведенного к нормальному бою на Радиус рассеивания, см с превышением средней точки попадания на выше точки прицеливания с совмещением средней точки попадания с точкой прицеливания 100% пуль 50% пуль 1 2 3 4 5 10 15 20 25 30 40 50 + 5,0 + 7,8 + 10,2 + 12,5 + 13,9 + 16,0 + 16,8 0 +0,3 +0,2 0 -0,5 -2,5 -5,7 3,5 5,0 6,5 7,5 9,0 12,0 16,0 2,0 3,0 4,0 4,5 6,0 7,0 8,0 Огонь из пистолета характеризуется следующими данными

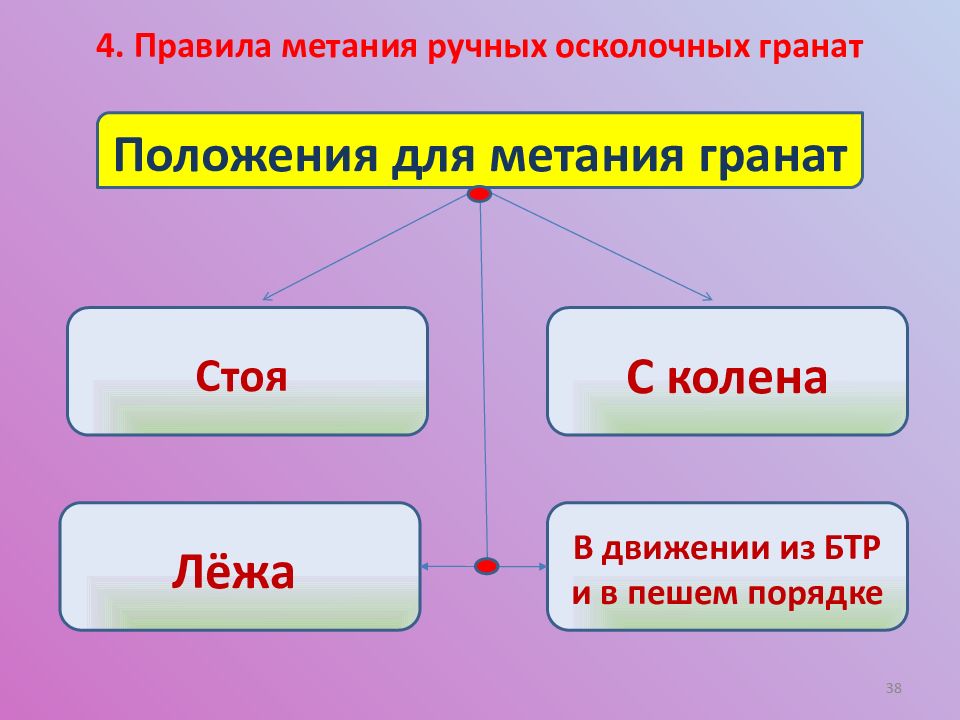

Положения для метания гранат 4. Правила метания ручных осколочных гранат Стоя С колена Лёжа 38 В движении из БТР и в пешем порядке

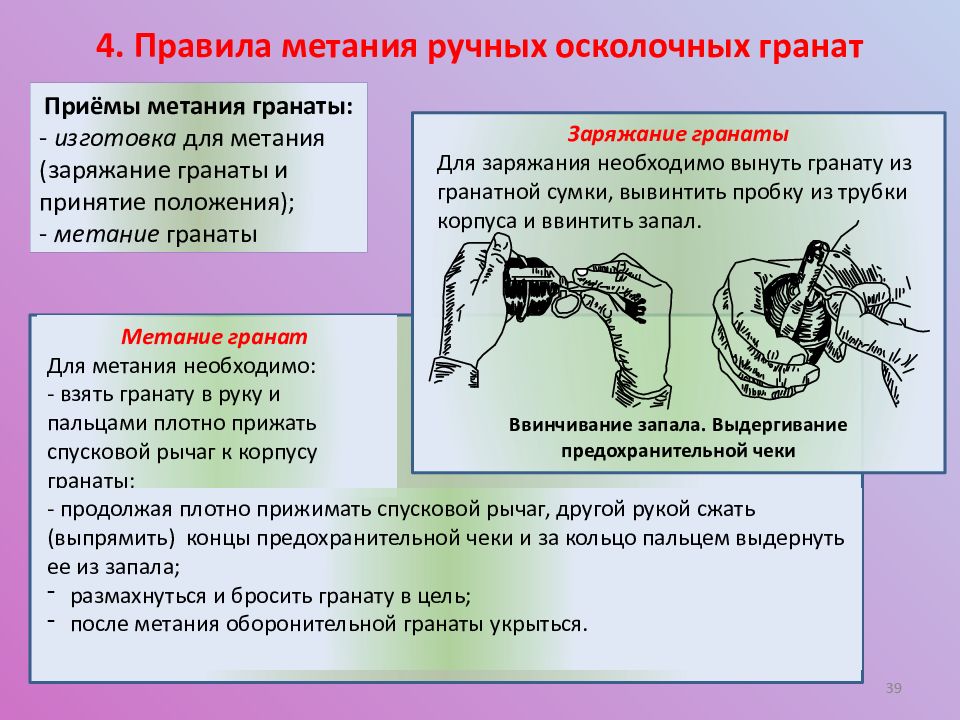

39 4. Правила метания ручных осколочных гранат Приёмы метания гранаты: - изготовка для метания (заряжание гранаты и принятие положения); - метание гранаты Заряжание гранаты Для заряжания необходимо вынуть гранату из гранатной сумки, вывинтить пробку из трубки корпуса и ввинтить запал. Ввинчивание запала. Выдергивание предохранительной чеки Метание гранат Для метания необходимо: - взять гранату в руку и пальцами плотно прижать спусковой рычаг к корпусу гранаты; - продолжая плотно прижимать спусковой рычаг, другой рукой сжать (выпрямить) концы предохранительной чеки и за кольцо пальцем выдернуть ее из запала; размахнуться и бросить гранату в цель; после метания оборонительной гранаты укрыться.

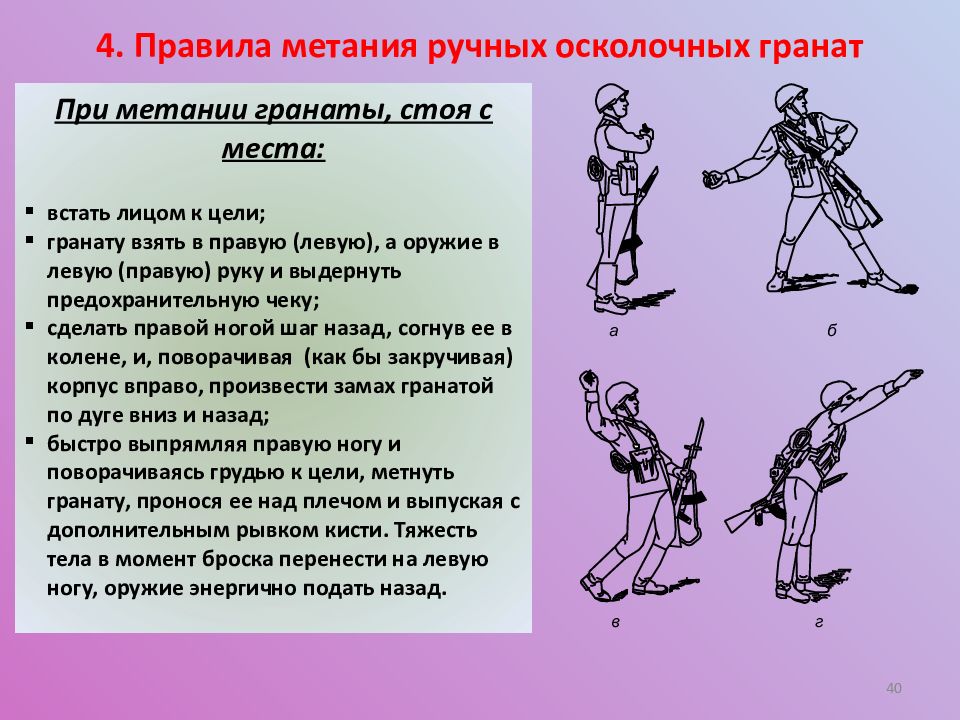

40 4. Правила метания ручных осколочных гранат При метании гранаты, стоя с места: встать лицом к цели; гранату взять в правую (левую), а оружие в левую (правую) руку и выдернуть предохранительную чеку; сделать правой ногой шаг назад, согнув ее в колене, и, поворачивая (как бы закручивая) корпус вправо, произвести замах гранатой по дуге вниз и назад; быстро выпрямляя правую ногу и поворачиваясь грудью к цели, метнуть гранату, пронося ее над плечом и выпуская с дополнительным рывком кисти. Тяжесть тела в момент броска перенести на левую ногу, оружие энергично подать назад.

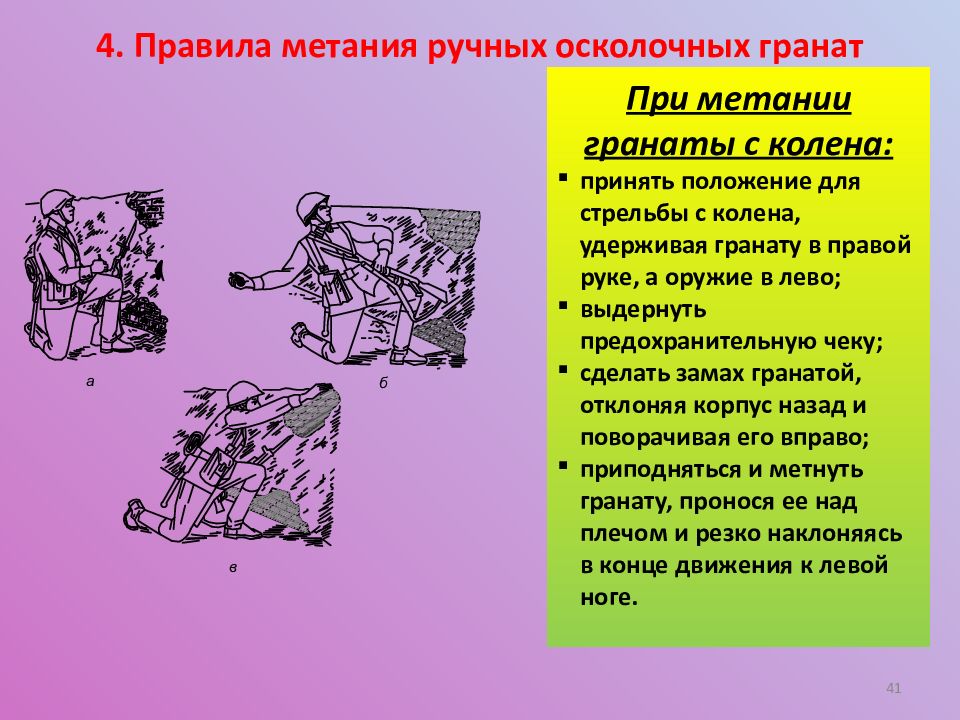

41 4. Правила метания ручных осколочных гранат При метании гранаты с колена: принять положение для стрельбы с колена, удерживая гранату в правой руке, а оружие в лево; выдернуть предохранительную чеку; сделать замах гранатой, отклоняя корпус назад и поворачивая его вправо; приподняться и метнуть гранату, пронося ее над плечом и резко наклоняясь в конце движения к левой ноге.

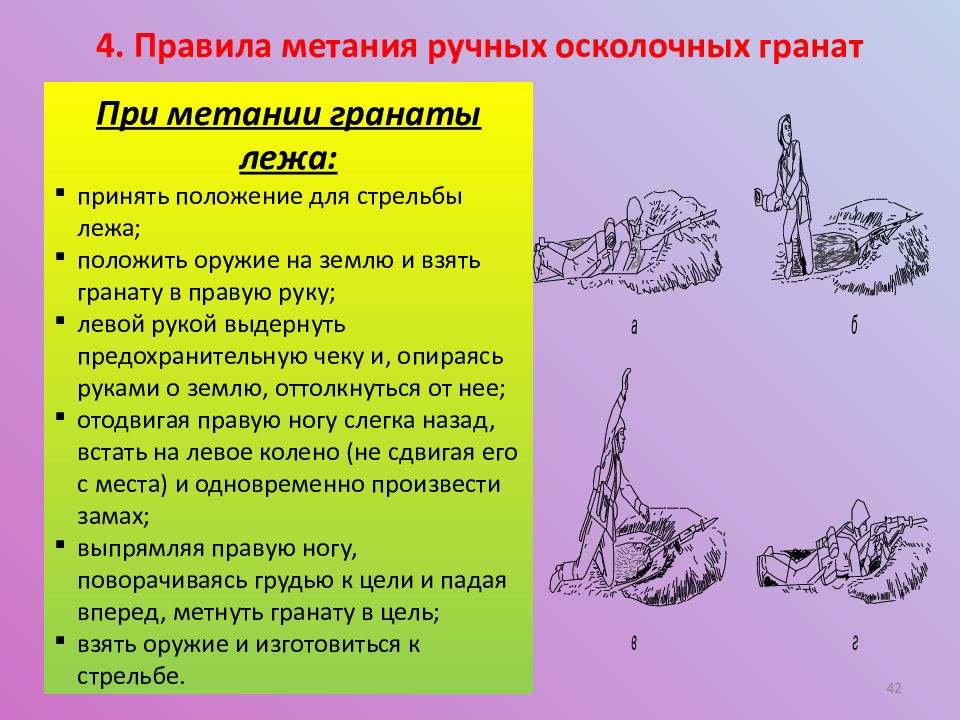

42 4. Правила метания ручных осколочных гранат При метании гранаты лежа: принять положение для стрельбы лежа; положить оружие на землю и взять гранату в правую руку; левой рукой выдернуть предохранительную чеку и, опираясь руками о землю, оттолкнуться от нее; отодвигая правую ногу слегка назад, встать на левое колено (не сдвигая его с места) и одновременно произвести замах; выпрямляя правую ногу, поворачиваясь грудью к цели и падая вперед, метнуть гранату в цель; взять оружие и изготовиться к стрельбе.

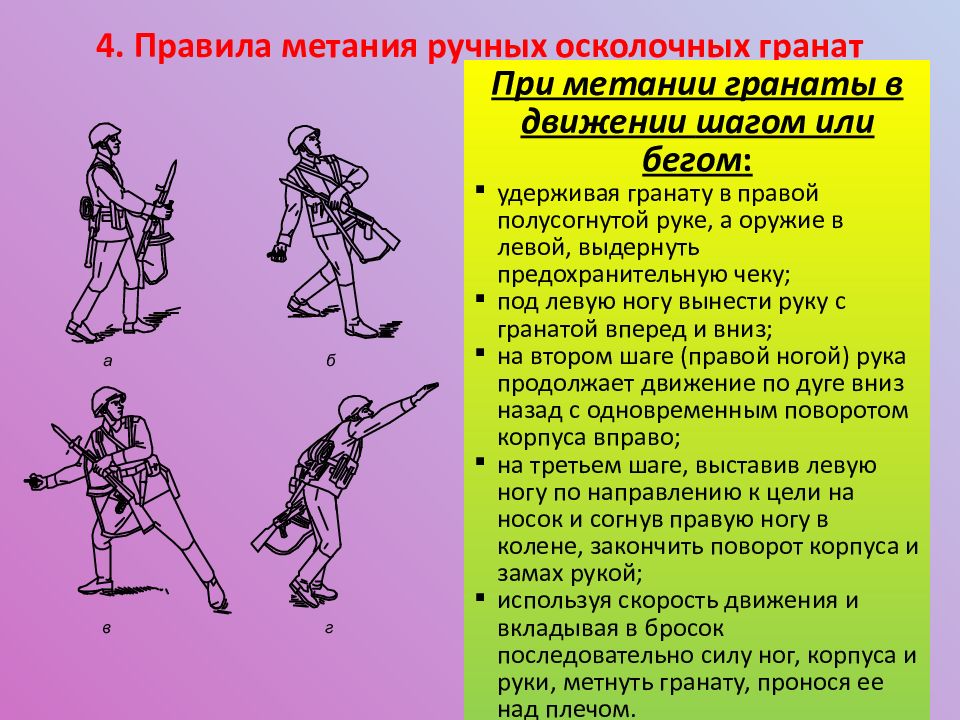

43 4. Правила метания ручных осколочных гранат При метании гранаты в движении шагом или бегом : удерживая гранату в правой полусогнутой руке, а оружие в левой, выдернуть предохранительную чеку; под левую ногу вынести руку с гранатой вперед и вниз; на втором шаге (правой ногой) рука продолжает движение по дуге вниз назад с одновременным поворотом корпуса вправо; на третьем шаге, выставив левую ногу по направлению к цели на носок и согнув правую ногу в колене, закончить поворот корпуса и замах рукой; используя скорость движения и вкладывая в бросок последовательно силу ног, корпуса и руки, метнуть гранату, пронося ее над плечом.

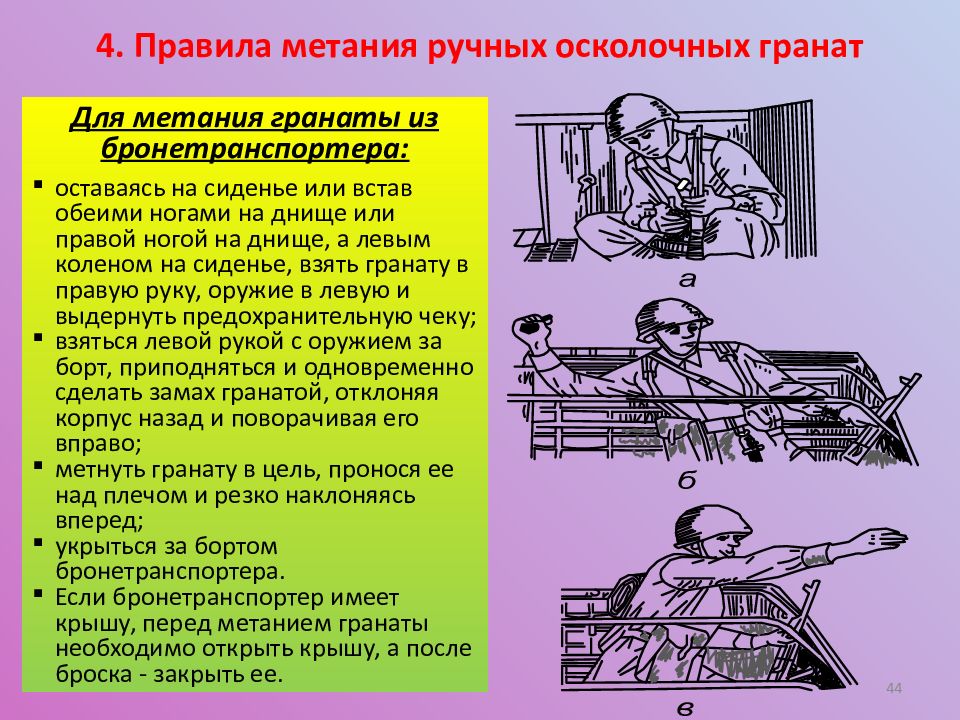

44 4. Правила метания ручных осколочных гранат Для метания гранаты из бронетранспортера: оставаясь на сиденье или встав обеими ногами на днище или правой ногой на днище, а левым коленом на сиденье, взять гранату в правую руку, оружие в левую и выдернуть предохранительную чеку; взяться левой рукой с оружием за борт, приподняться и одновременно сделать замах гранатой, отклоняя корпус назад и поворачивая его вправо; метнуть гранату в цель, пронося ее над плечом и резко наклоняясь вперед; укрыться за бортом бронетранспортера. Если бронетранспортер имеет крышу, перед метанием гранаты необходимо открыть крышу, а после броска - закрыть ее.

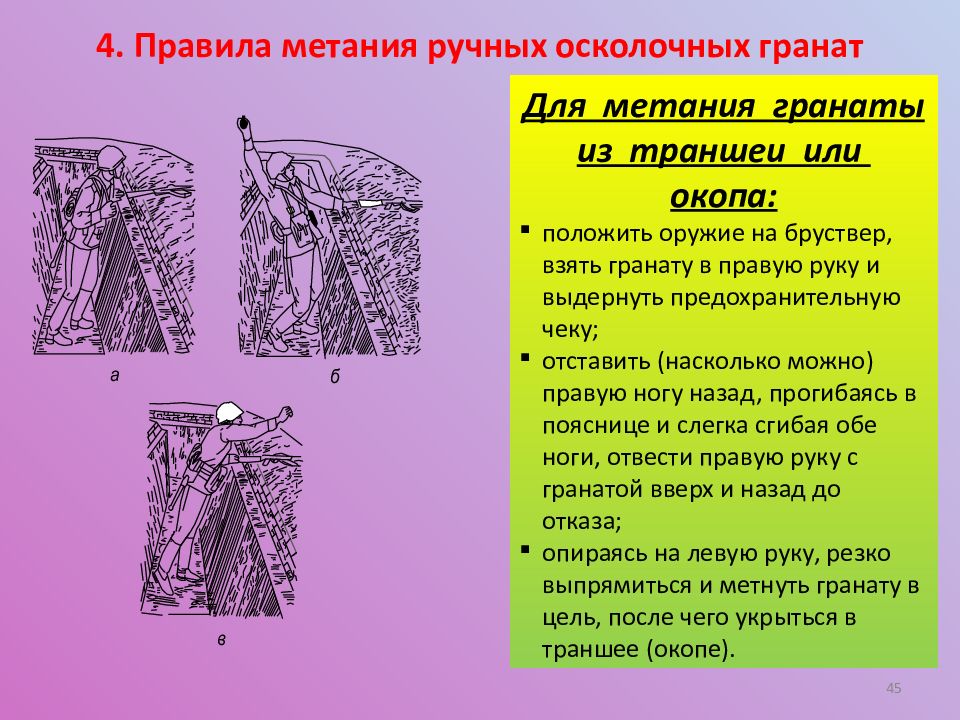

45 4. Правила метания ручных осколочных гранат Для метания гранаты из траншеи или окопа: положить оружие на бруствер, взять гранату в правую руку и выдернуть предохранительную чеку; отставить (насколько можно) правую ногу назад, прогибаясь в пояснице и слегка сгибая обе ноги, отвести правую руку с гранатой вверх и назад до отказа; опираясь на левую руку, резко выпрямиться и метнуть гранату в цель, после чего укрыться в траншее (окопе).
