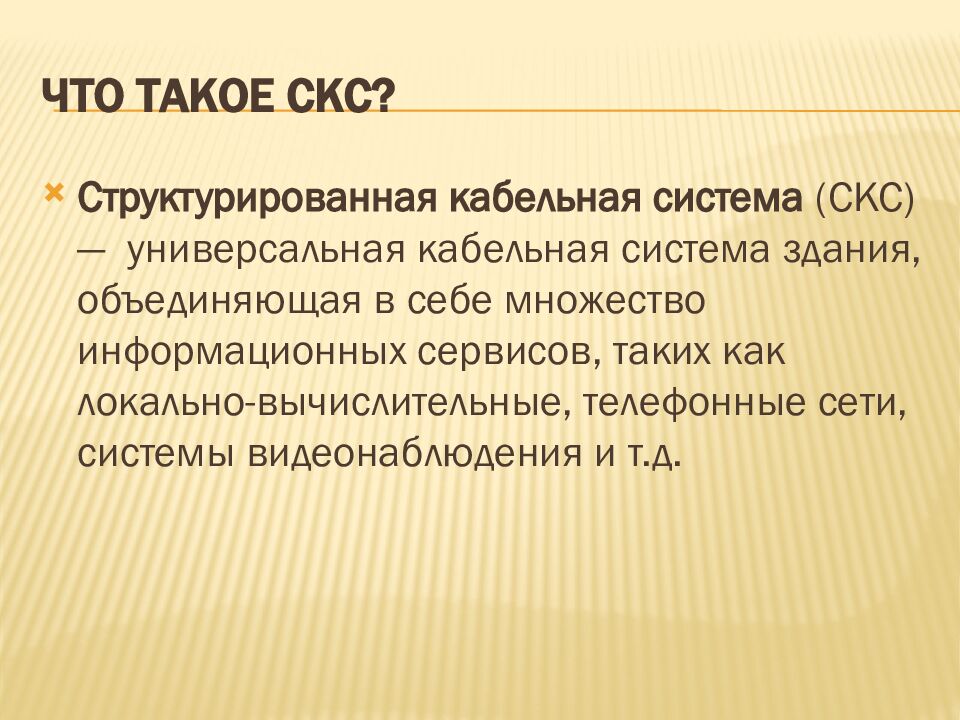

Структурированная кабельная система (СКС) — универсальная кабельная система здания, объединяющая в себе множество информационных сервисов, таких как локально-вычислительные, телефонные сети, системы видеонаблюдения и т.д.

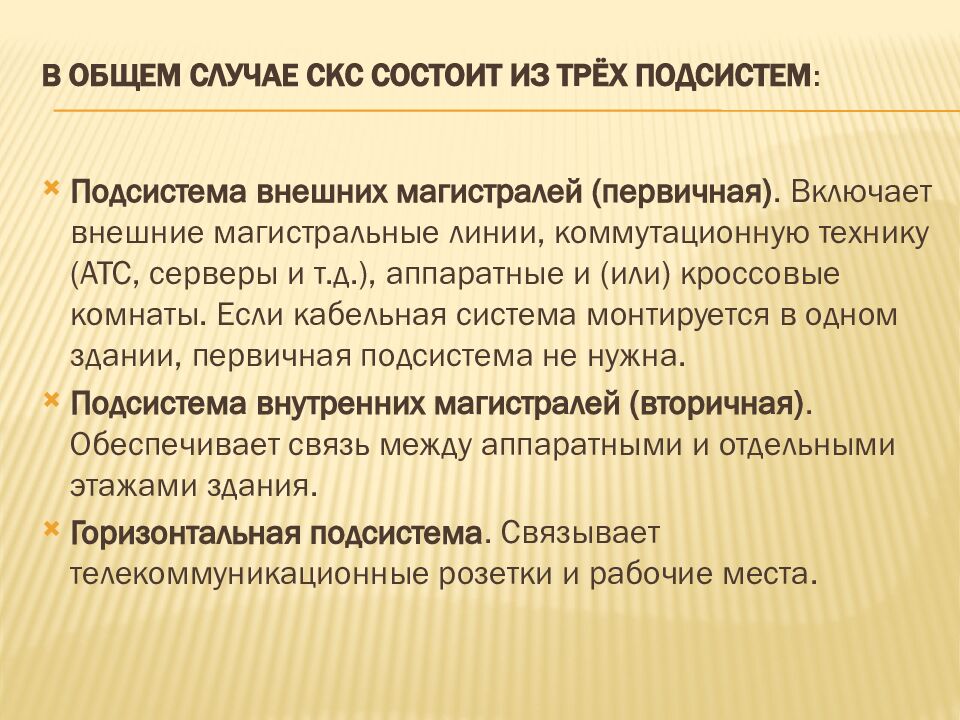

Подсистема внешних магистралей (первичная). Включает внешние магистральные линии, коммутационную технику (АТС, серверы и т.д.), аппаратные и (или) кроссовые комнаты. Если кабельная система монтируется в одном здании, первичная подсистема не нужна. Подсистема внутренних магистралей (вторичная). Обеспечивает связь между аппаратными и отдельными этажами здания. Горизонтальная подсистема. Связывает телекоммуникационные розетки и рабочие места.

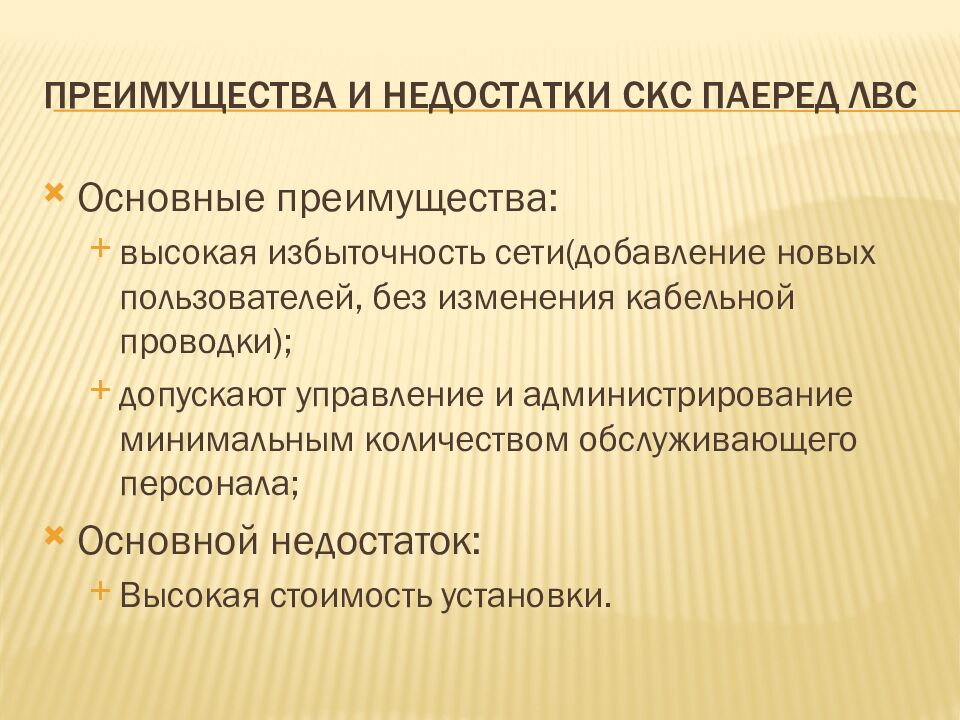

Основные преимущества: высокая избыточность сети(добавление новых пользователей, без изменения кабельной проводки); допускают управление и администрирование минимальным количеством обслуживающего персонала; Основной недостаток: Высокая стоимость установки.

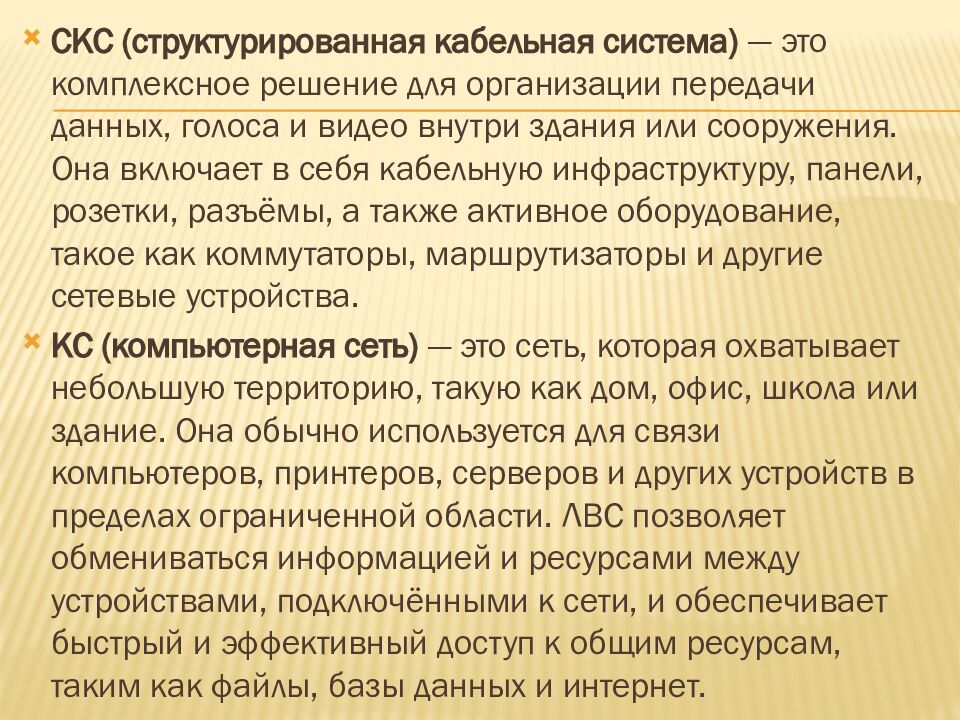

СКС (структурированная кабельная система) — это комплексное решение для организации передачи данных, голоса и видео внутри здания или сооружения. Она включает в себя кабельную инфраструктуру, панели, розетки, разъёмы, а также активное оборудование, такое как коммутаторы, маршрутизаторы и другие сетевые устройства. КС (компьютерная сеть) — это сеть, которая охватывает небольшую территорию, такую как дом, офис, школа или здание. Она обычно используется для связи компьютеров, принтеров, серверов и других устройств в пределах ограниченной области. ЛВС позволяет обмениваться информацией и ресурсами между устройствами, подключёнными к сети, и обеспечивает быстрый и эффективный доступ к общим ресурсам, таким как файлы, базы данных и интернет.
Основное отличие между СКС и КС в том, что СКС — это более широкое понятие, охватывающее всё оборудование на предприятии — от компьютеров и телефонов до систем безопасности и пожаротушения. КС — это отдельная сеть, которая соединяет только компьютерное оборудование.

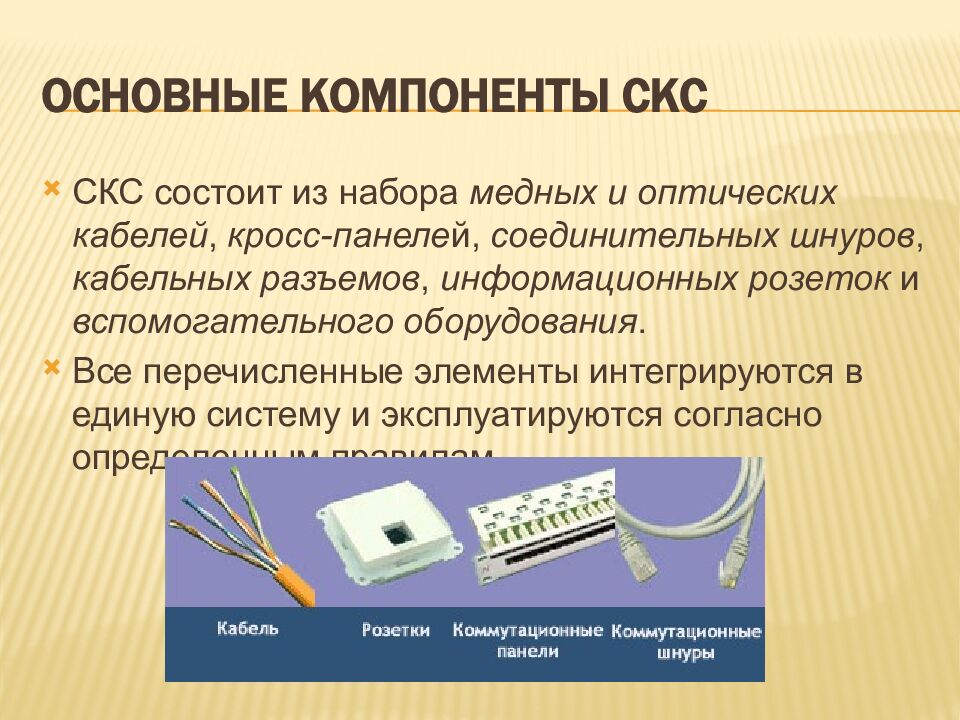

СКС состоит из набора медных и оптических кабелей, кросс-панеле й, соединительных шнуров, кабельных разъемов, информационных розеток и вспомогательного оборудования. Все перечисленные элементы интегрируются в единую систему и эксплуатируются согласно определенным правилам.

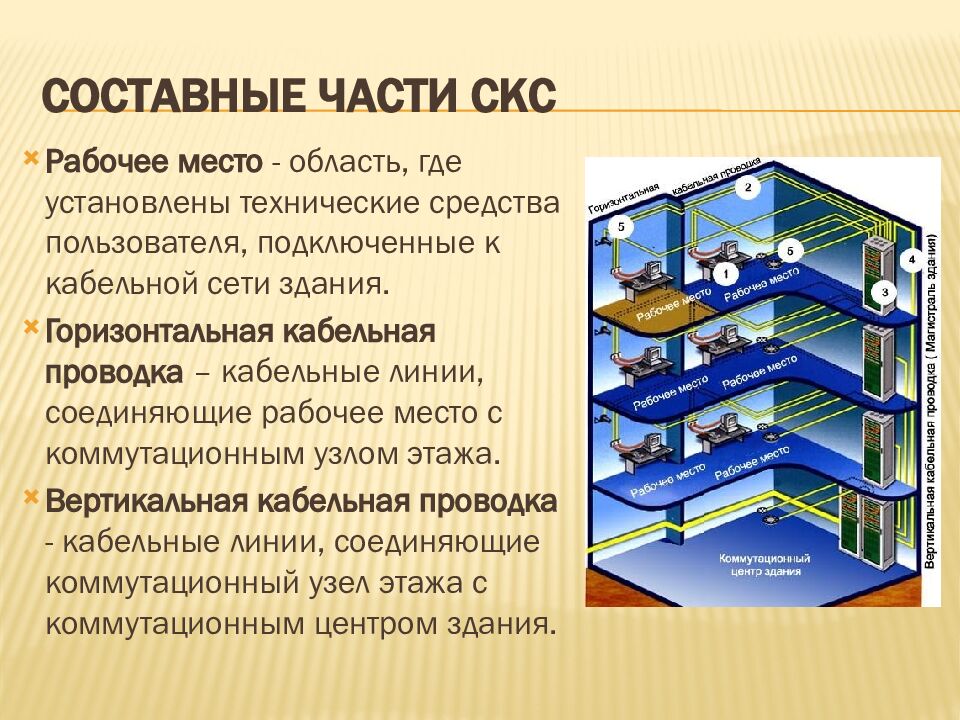

Рабочее место - область, где установлены технические средства пользователя, подключенные к кабельной сети здания. Горизонтальная кабельная проводка – кабельные линии, соединяющие рабочее место с коммутационным узлом этажа. Вертикальная кабельная проводка - кабельные линии, соединяющие коммутационный узел этажа с коммутационным центром здания.

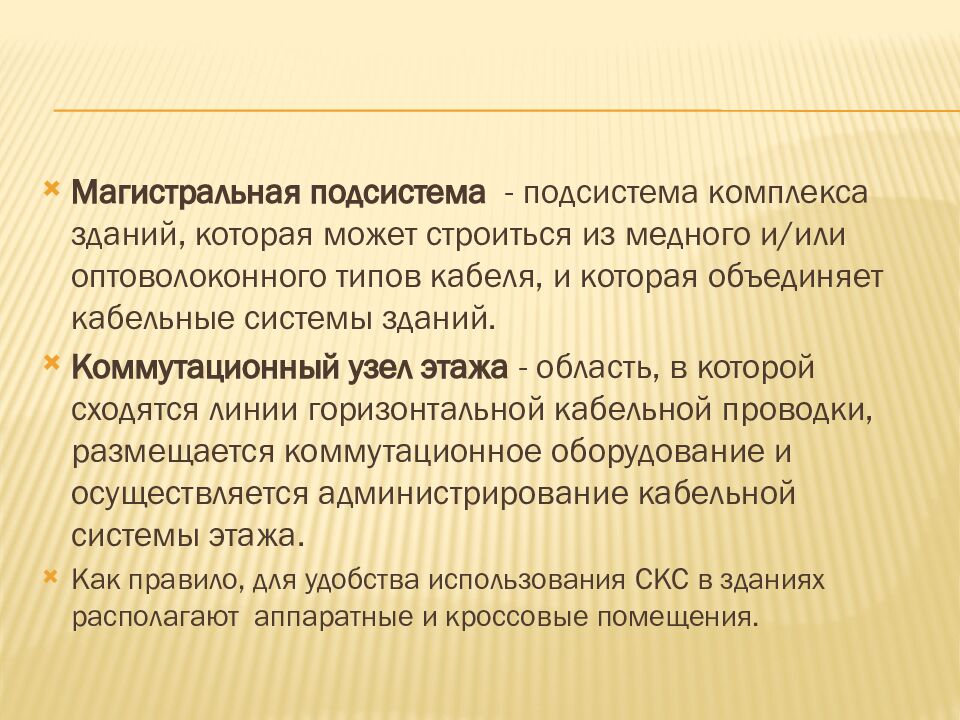

Магистральная подсистема - подсистема комплекса зданий, которая может строиться из медного и/или оптоволоконного типов кабеля, и которая объединяет кабельные системы зданий. Коммутационный узел этажа - область, в которой сходятся линии горизонтальной кабельной проводки, размещается коммутационное оборудование и осуществляется администрирование кабельной системы этажа. Как правило, для удобства использования скс в зданиях располагают аппаратные и кроссовые помещения.

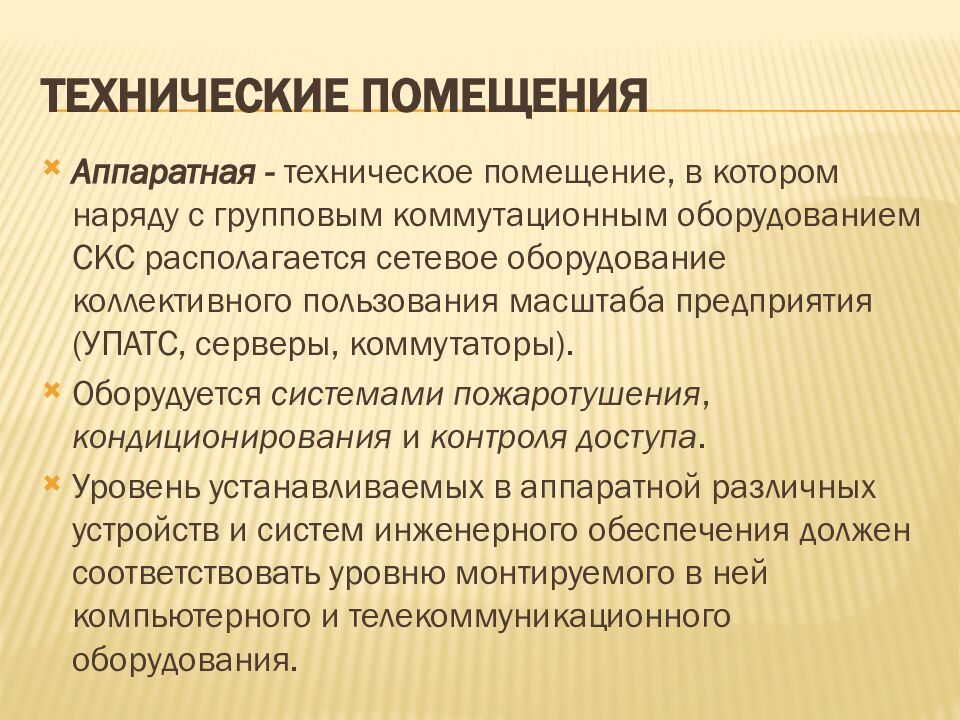

Аппаратная - техническое помещение, в котором наряду с групповым коммутационным оборудованием СКС располагается сетевое оборудование коллективного пользования масштаба предприятия (УПАТС, серверы, коммутаторы). Оборудуется системами пожаротушения, кондиционирования и контроля доступа. Уровень устанавливаемых в аппаратной различных устройств и систем инженерного обеспечения должен соответствовать уровню монтируемого в ней компьютерного и телекоммуникационного оборудования.

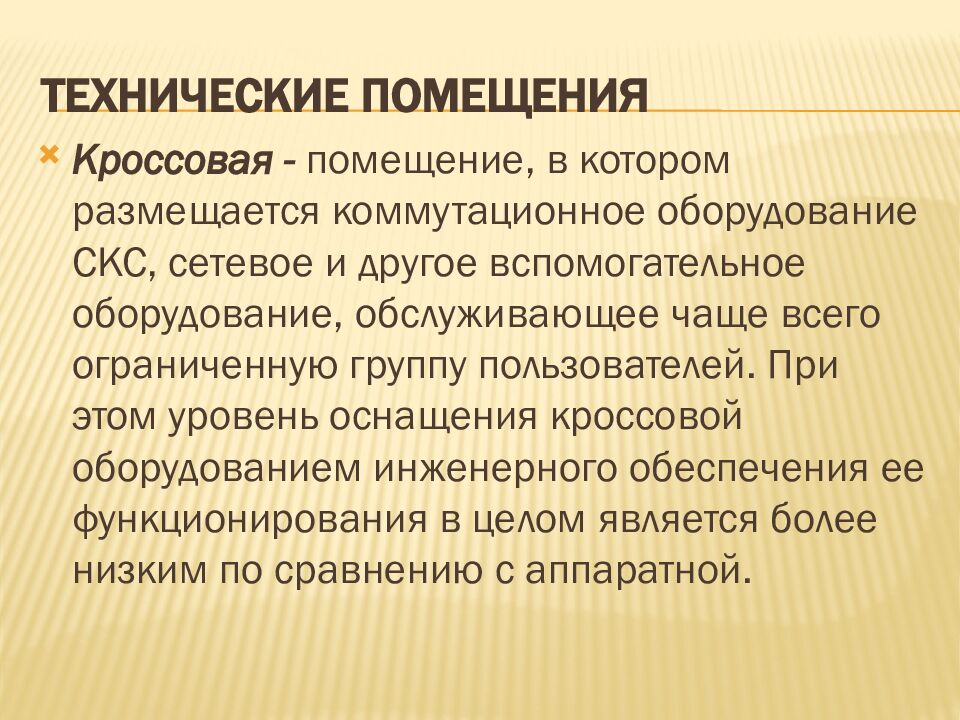

Кроссовая - помещение, в котором размещается коммутационное оборудование СКС, сетевое и другое вспомогательное оборудование, обслуживающее чаще всего ограниченную группу пользователей. При этом уровень оснащения кроссовой оборудованием инженерного обеспечения ее функционирования в целом является более низким по сравнению с аппаратной.

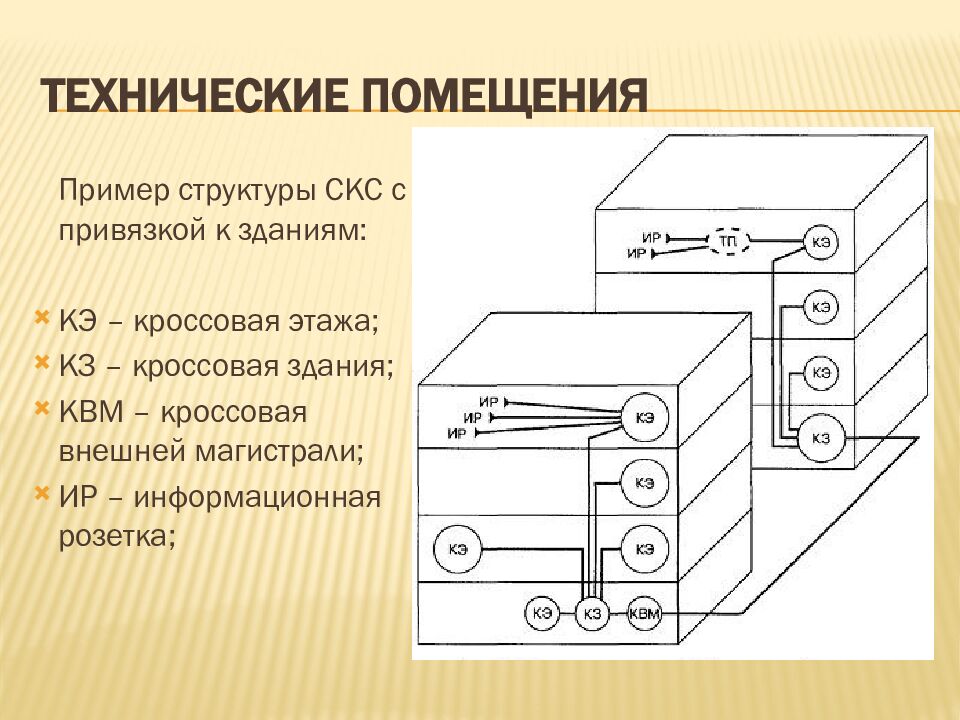

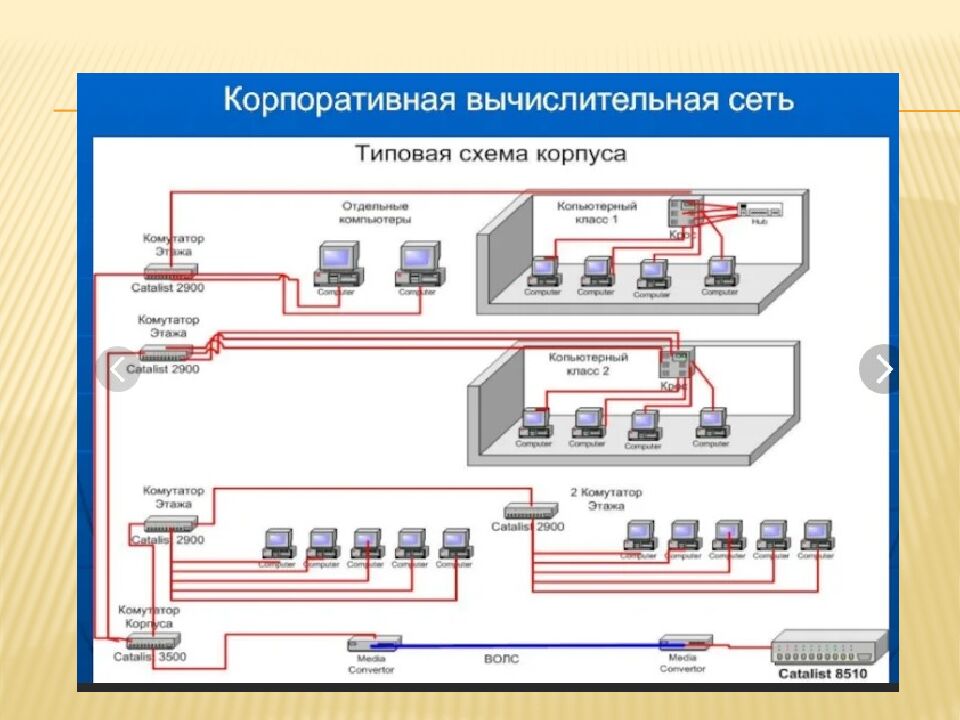

Пример структуры СКС с привязкой к зданиям: КЭ – кроссовая этажа; КЗ – кроссовая здания; КВМ – кроссовая внешней магистрали; ИР – информационная розетка;

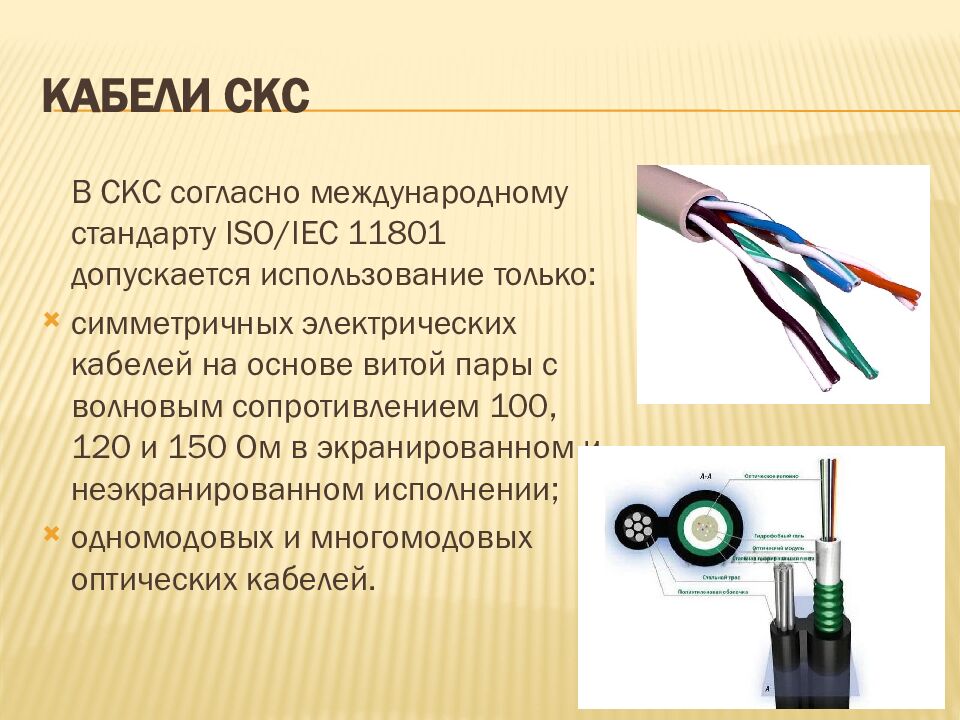

В СКС согласно международному стандарту ISO / IEC 11801 допускается использование только: симметричных электрических кабелей на основе витой пары с волновым сопротивлением 100, 120 и 150 Ом в экранированном и неэкранированном исполнении; одномодовых и многомодовых оптических кабелей.

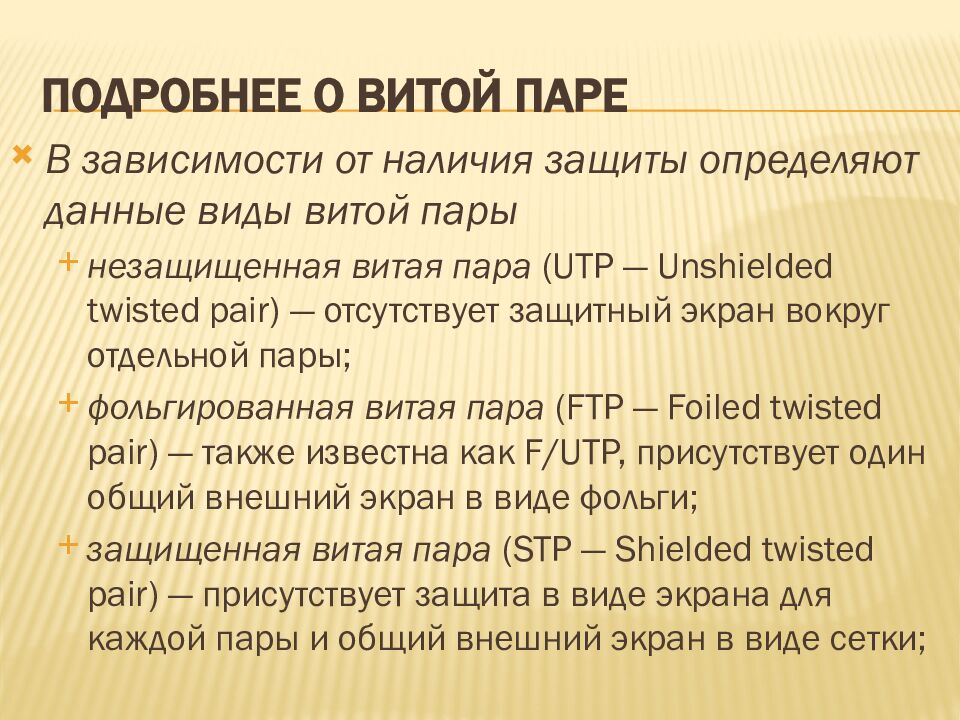

В зависимости от наличия защиты определяют данные виды витой пары незащищенная витая пара ( UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары; фольгированная витая пара ( FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги; защищенная витая пара ( STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;

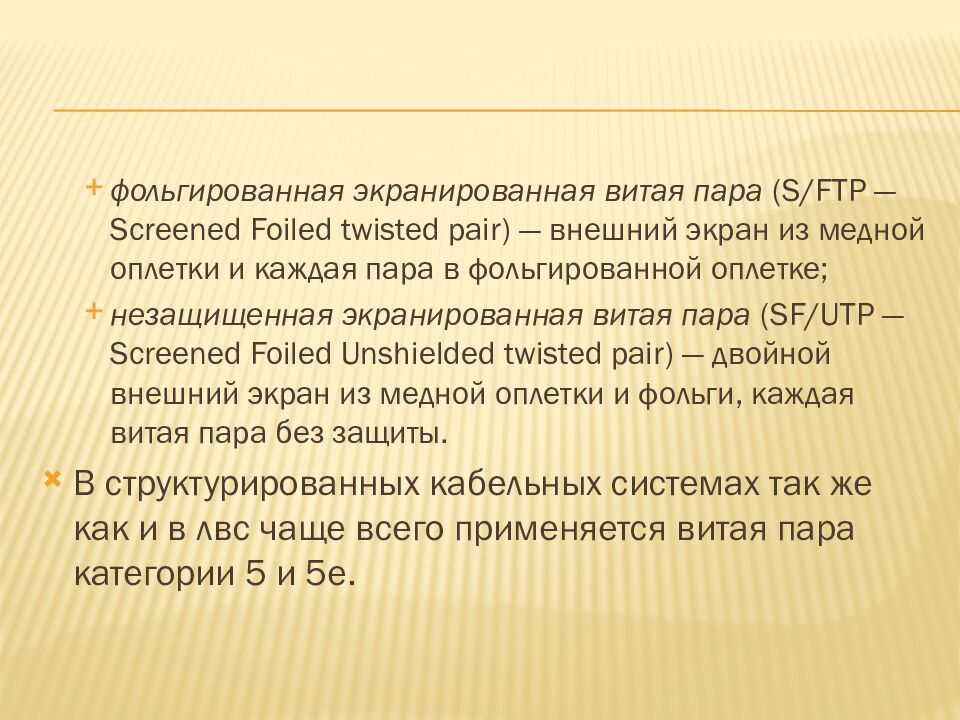

фольгированная экранированная витая пара ( S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке; незащищенная экранированная витая пара ( SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты. В структурированных кабельных системах так же как и в лвс чаще всего применяется витая пара категории 5 и 5е.

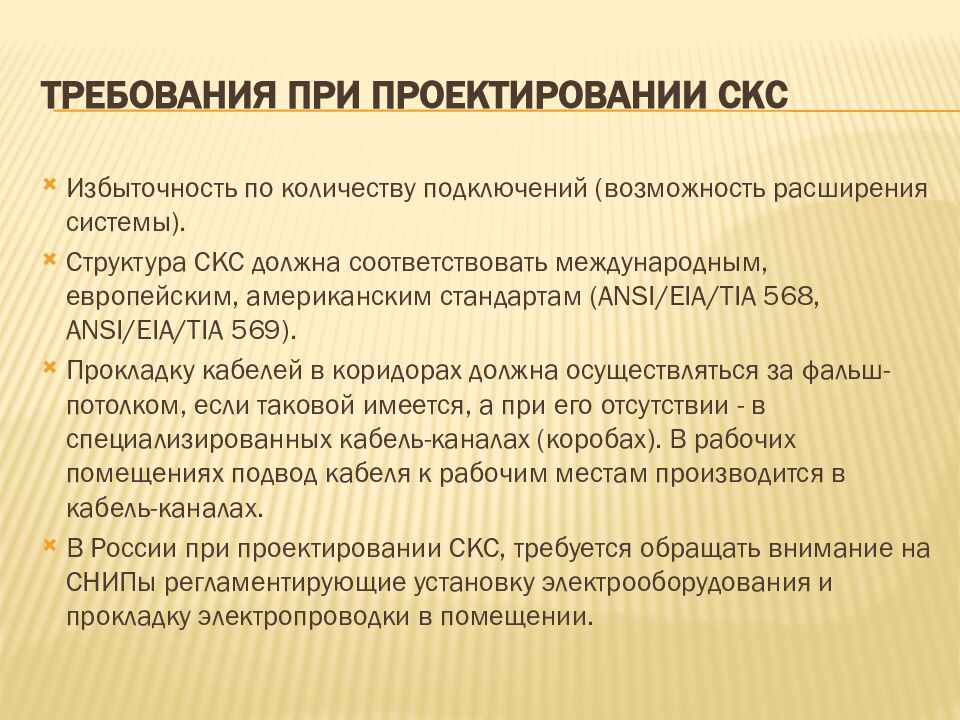

Избыточность по количеству подключений (возможность расширения системы). Структура СКС должна соответствовать международным, европейским, американским стандартам (ANSI/EIA/TIA 568, ANSI/EIA/TIA 569). Прокладку кабелей в коридорах должна осуществляться за фальш-потолком, если таковой имеется, а при его отсутствии - в специализированных кабель-каналах (коробах). В рабочих помещениях подвод кабеля к рабочим местам производится в кабель-каналах. В России при проектировании СКС, требуется обращать внимание на СНИПы регламентирующие установку электрооборудования и прокладку электропроводки в помещении.

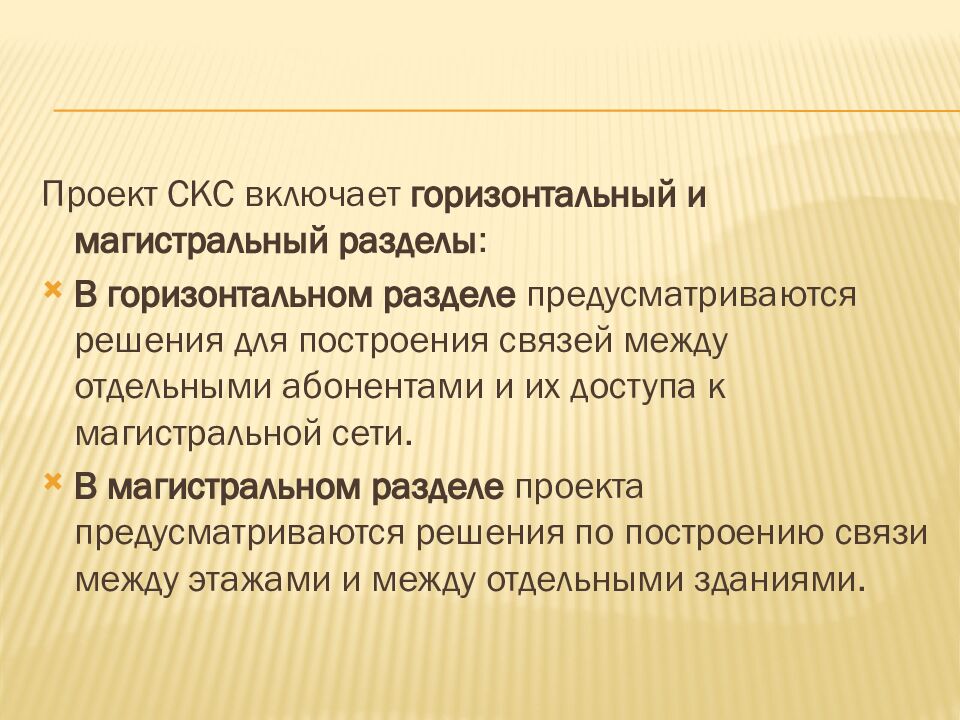

Проект СКС включает горизонтальный и магистральный разделы : В горизонтальном разделе предусматриваются решения для построения связей между отдельными абонентами и их доступа к магистральной сети. В магистральном разделе проекта предусматриваются решения по построению связи между этажами и между отдельными зданиями.

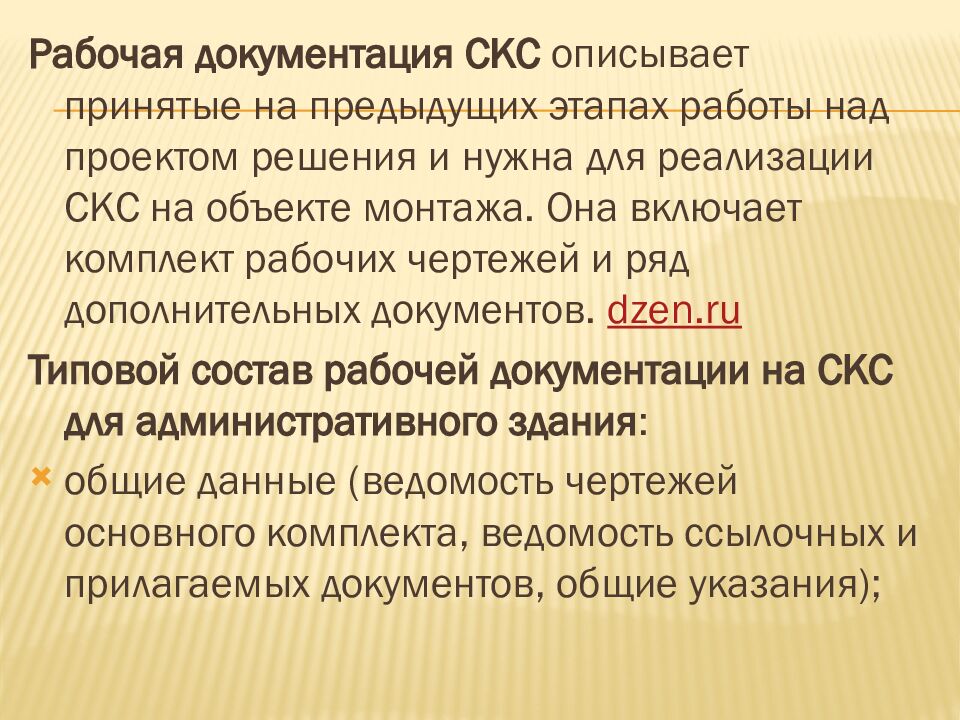

Рабочая документация СКС описывает принятые на предыдущих этапах работы над проектом решения и нужна для реализации СКС на объекте монтажа. Она включает комплект рабочих чертежей и ряд дополнительных документов. dzen.ru Типовой состав рабочей документации на СКС для административного здания : общие данные (ведомость чертежей основного комплекта, ведомость ссылочных и прилагаемых документов, общие указания);

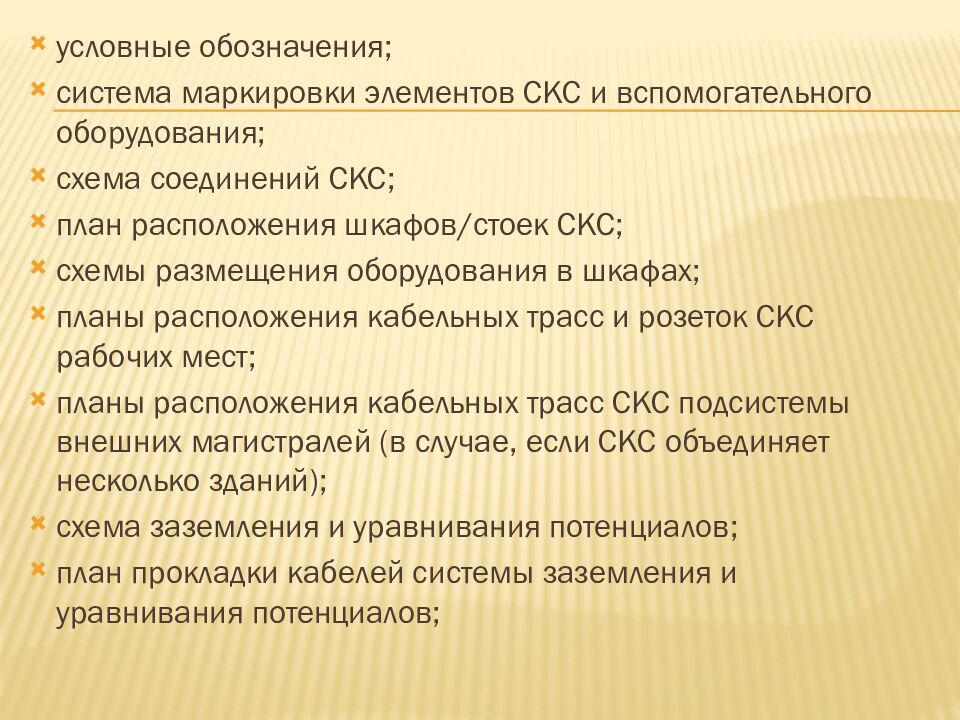

условные обозначения; система маркировки элементов СКС и вспомогательного оборудования; схема соединений СКС; план расположения шкафов/стоек СКС; схемы размещения оборудования в шкафах; планы расположения кабельных трасс и розеток СКС рабочих мест; планы расположения кабельных трасс СКС подсистемы внешних магистралей (в случае, если СКС объединяет несколько зданий); схема заземления и уравнивания потенциалов; план прокладки кабелей системы заземления и уравнивания потенциалов;

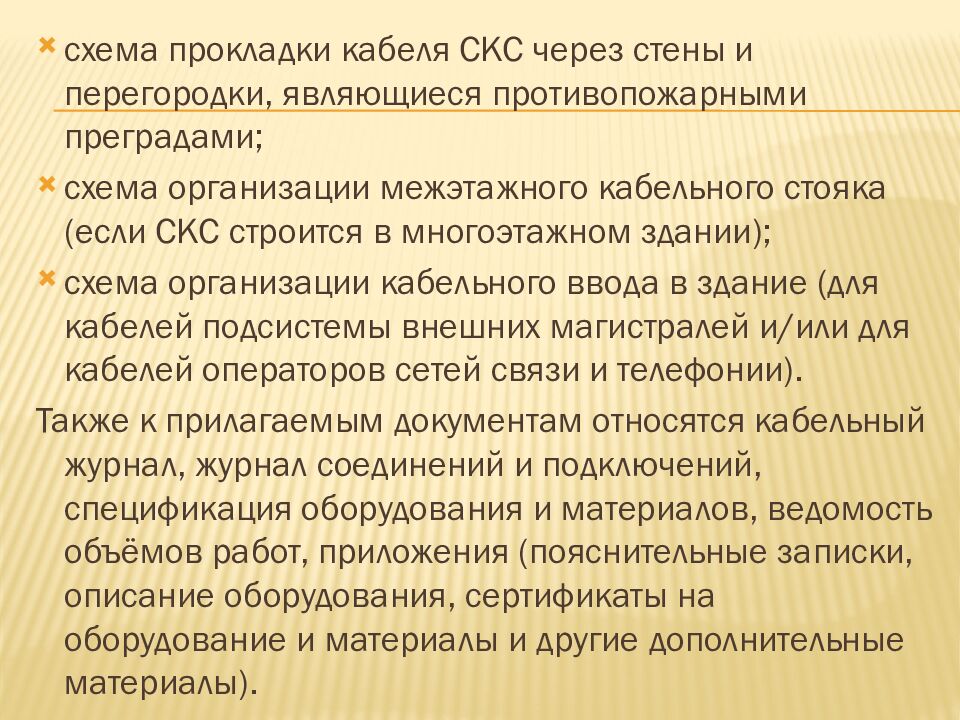

схема прокладки кабеля СКС через стены и перегородки, являющиеся противопожарными преградами; схема организации межэтажного кабельного стояка (если СКС строится в многоэтажном здании); схема организации кабельного ввода в здание (для кабелей подсистемы внешних магистралей и/или для кабелей операторов сетей связи и телефонии). Также к прилагаемым документам относятся кабельный журнал, журнал соединений и подключений, спецификация оборудования и материалов, ведомость объёмов работ, приложения (пояснительные записки, описание оборудования, сертификаты на оборудование и материалы и другие дополнительные материалы).

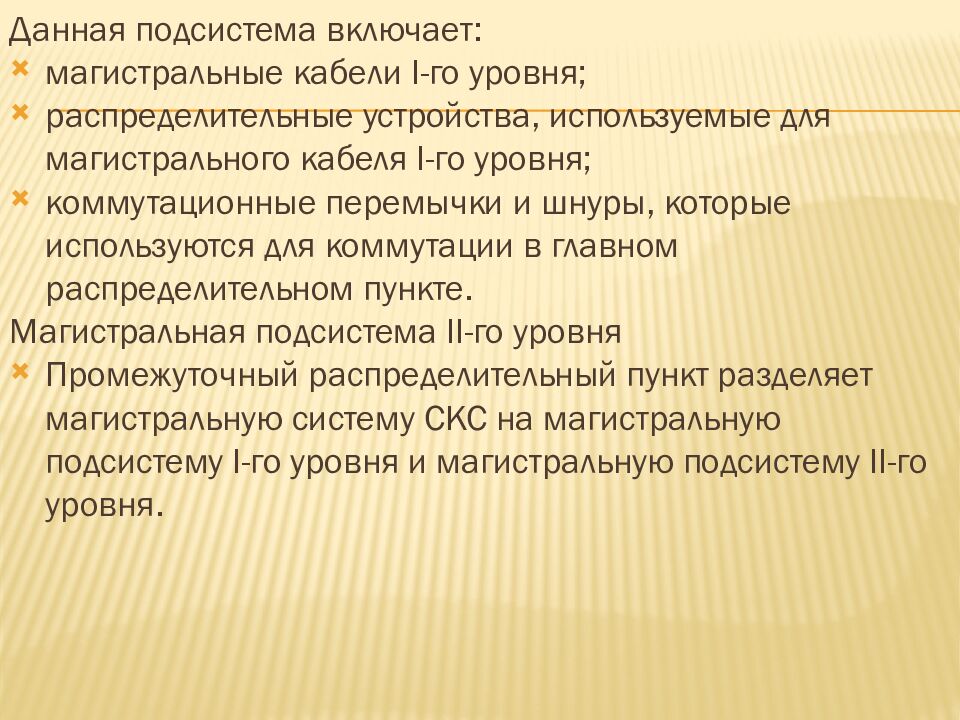

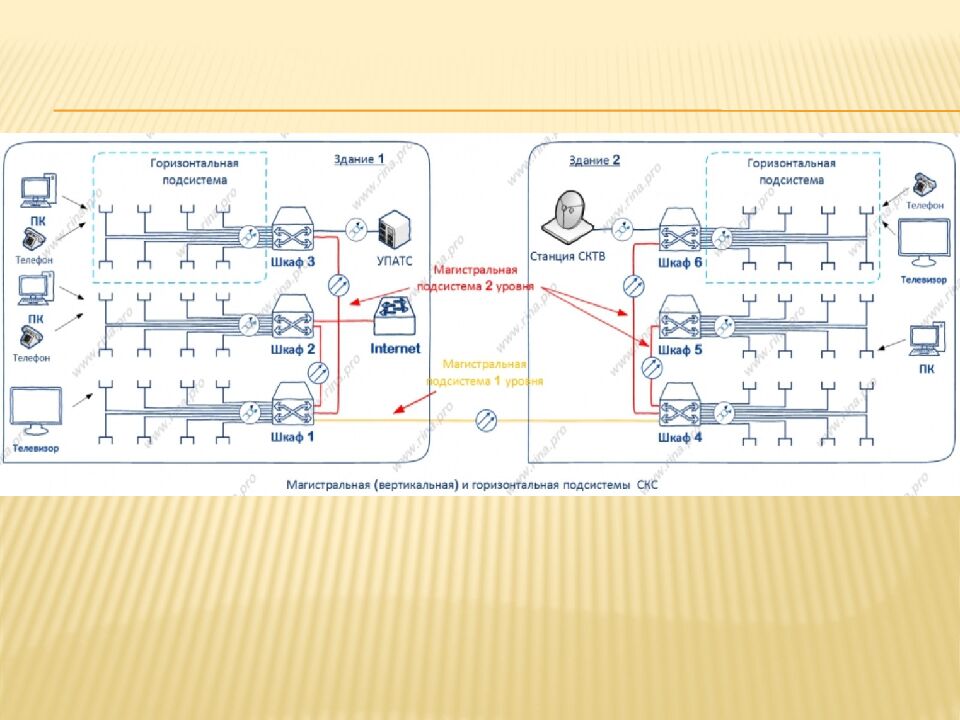

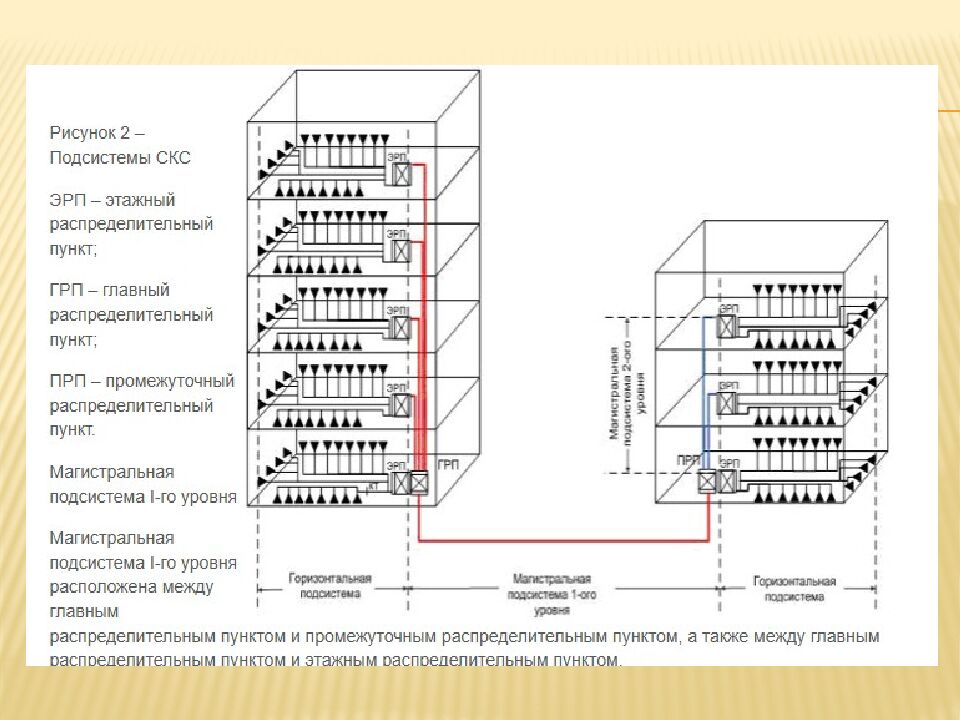

Данная подсистема включает: магистральные кабели I-го уровня; распределительные устройства, используемые для магистрального кабеля I-го уровня; коммутационные перемычки и шнуры, которые используются для коммутации в главном распределительном пункте. Магистральная подсистема II-го уровня Промежуточный распределительный пункт разделяет магистральную систему СКС на магистральную подсистему I-го уровня и магистральную подсистему II-го уровня.

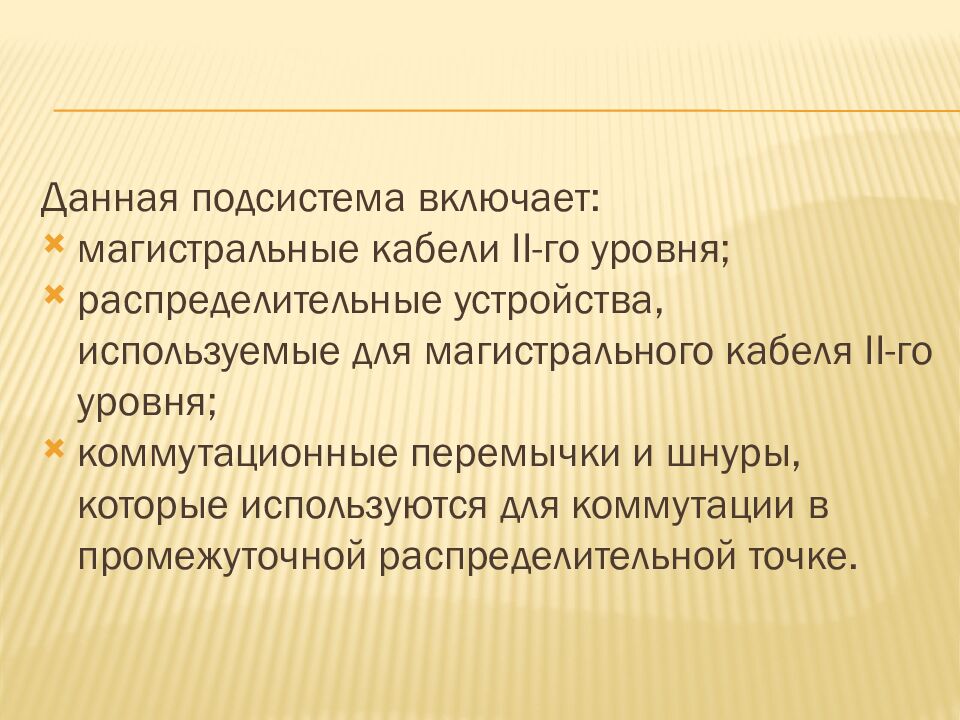

Данная подсистема включает: магистральные кабели II-го уровня; распределительные устройства, используемые для магистрального кабеля II-го уровня; коммутационные перемычки и шнуры, которые используются для коммутации в промежуточной распределительной точке.

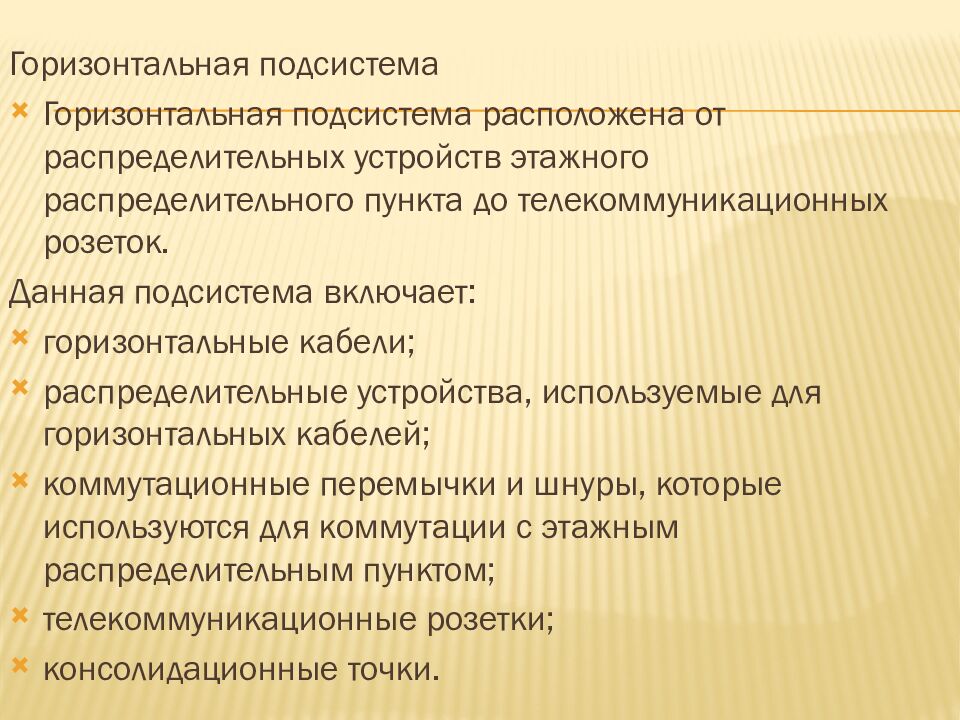

Горизонтальная подсистема Горизонтальная подсистема расположена от распределительных устройств этажного распределительного пункта до телекоммуникационных розеток. Данная подсистема включает: горизонтальные кабели; распределительные устройства, используемые для горизонтальных кабелей; коммутационные перемычки и шнуры, которые используются для коммутации с этажным распределительным пунктом; телекоммуникационные розетки; консолидационные точки.

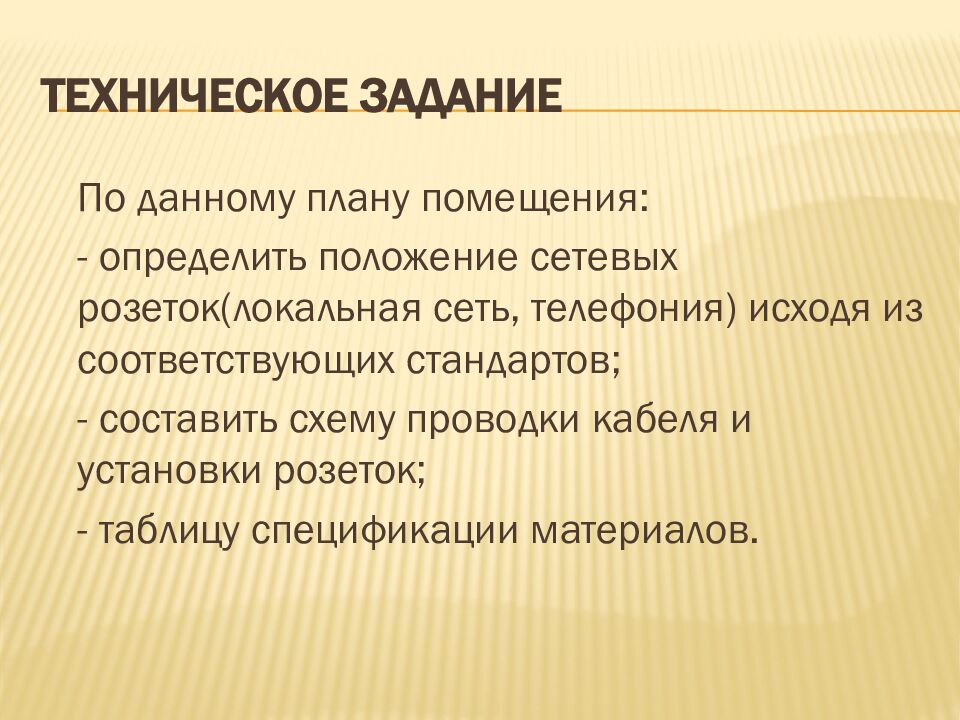

По данному плану помещения: - определить положение сетевых розеток(локальная сеть, телефония) исходя из соответствующих стандартов; - составить схему проводки кабеля и установки розеток; - таблицу спецификации материалов.
