а- для 1 и 2 климатических районов, б- для 1 и 2 районов с преобладающими северными ветрами, в- для 3 и 4 климатическ. районов 1- допустимая ориентация, 2- недопустимая
а- горизонтального, б- вертикального
а- для одного человека, б- для родителей

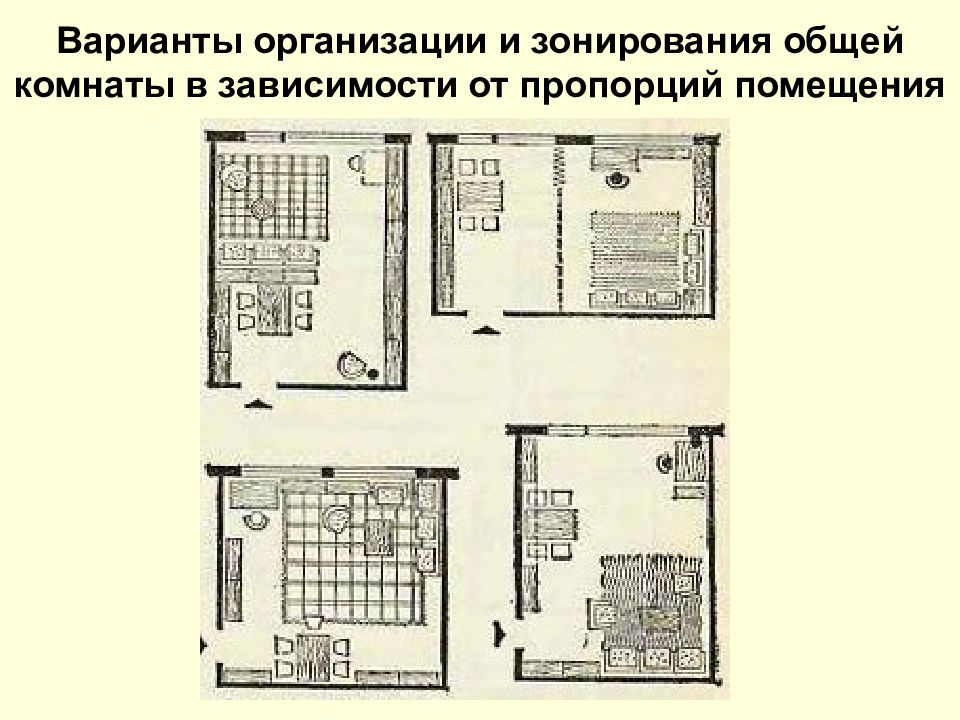

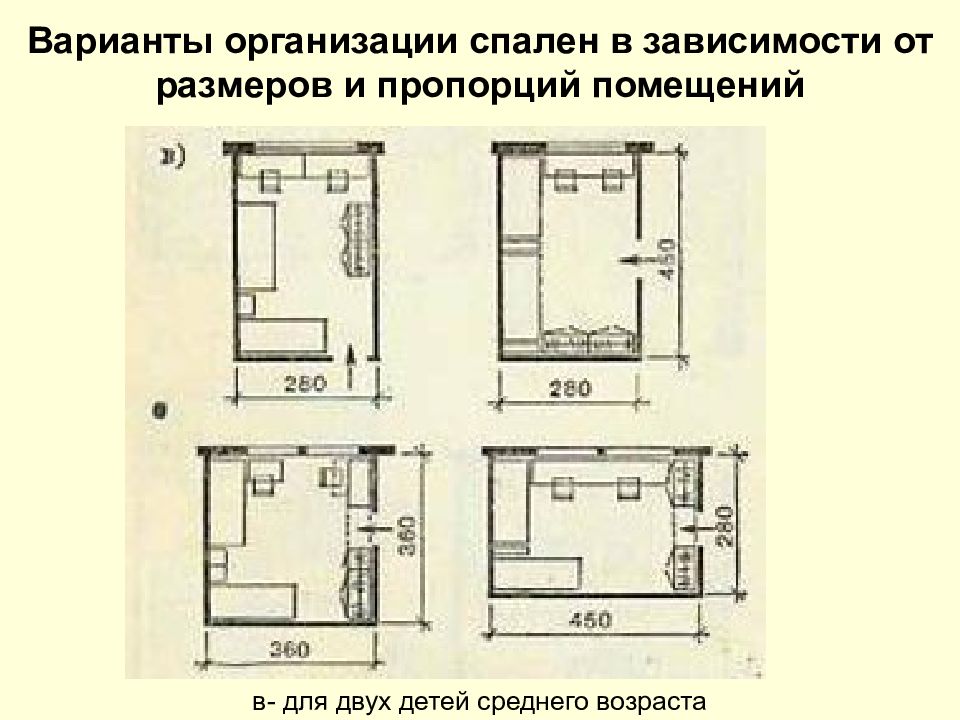

в- для двух детей среднего возраста

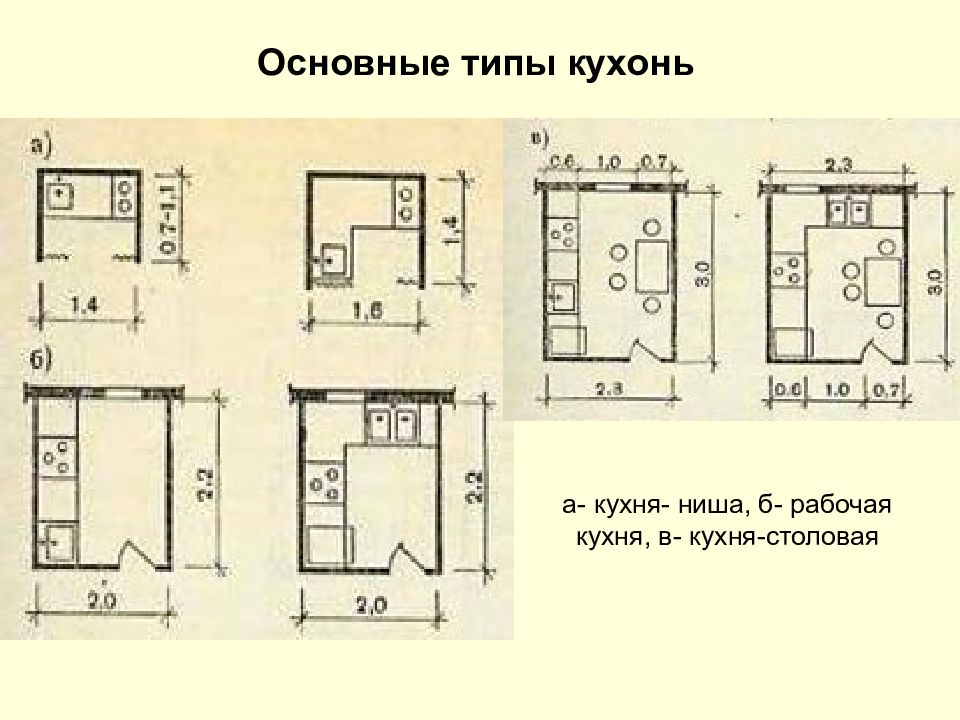

а- кухня- ниша, б- рабочая кухня, в- кухня-столовая

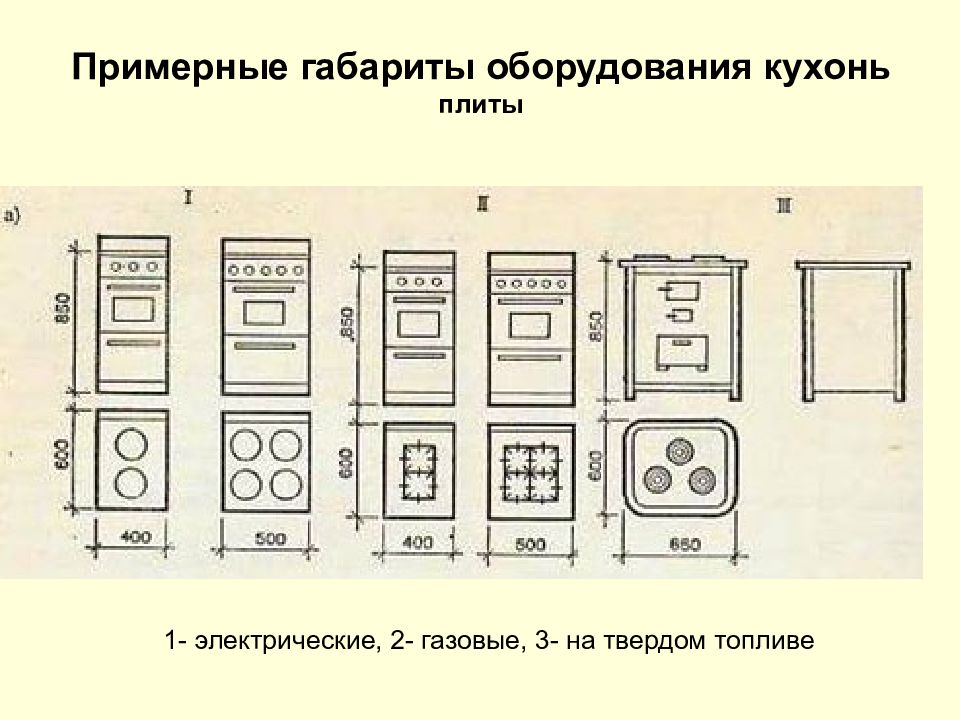

1- электрические, 2- газовые, 3- на твердом топливе

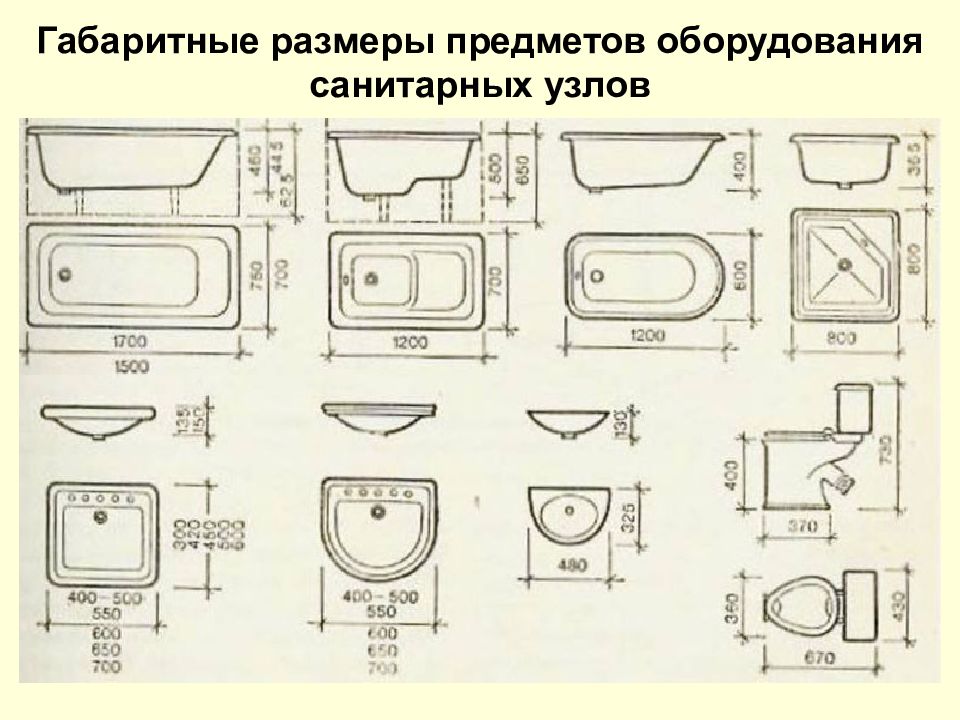

1-санитарный узел, 2- кухня
а- одноквартирный, б- двухквартирный, в- четырехквартирный, г- восьмиквартирный, д- многоквартирный 1- план дома, 2- приквартирные участки

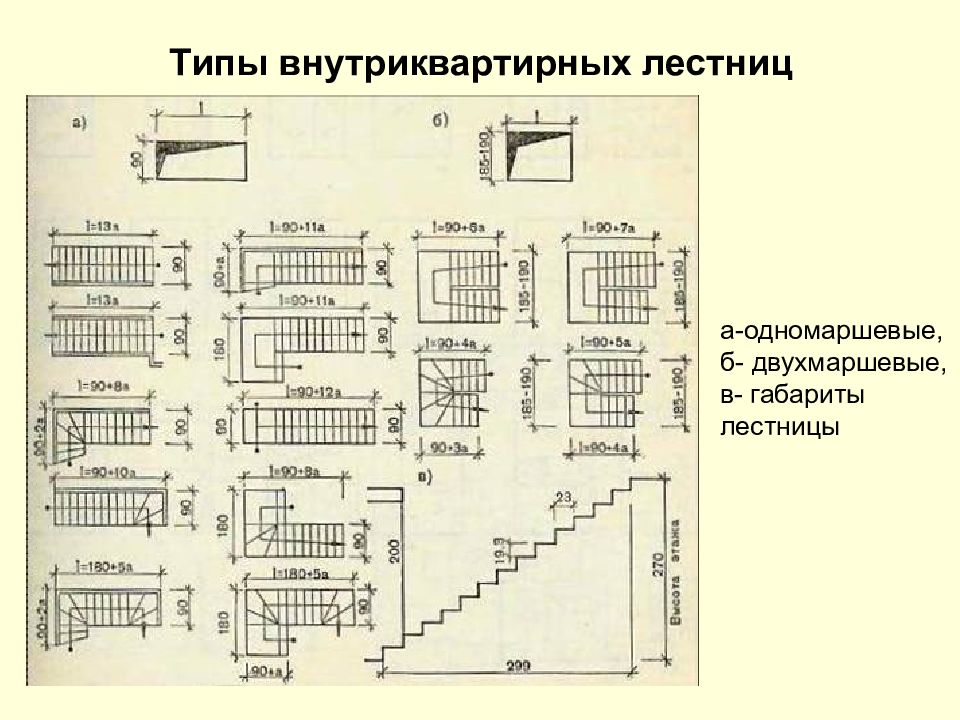

а-одномаршевые, б- двухмаршевые, в- габариты лестницы

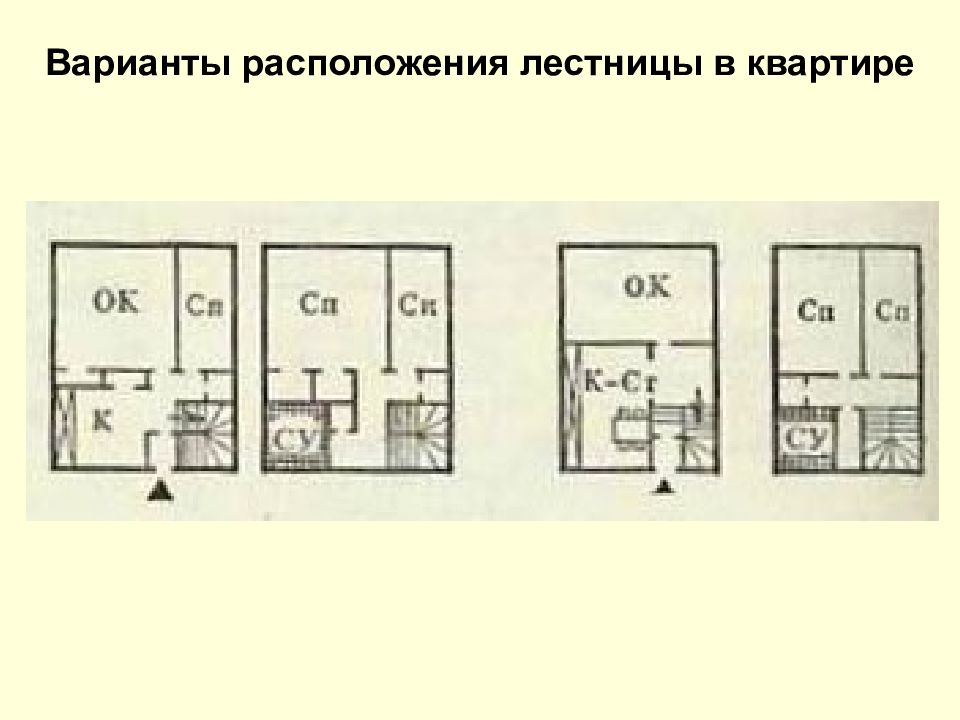

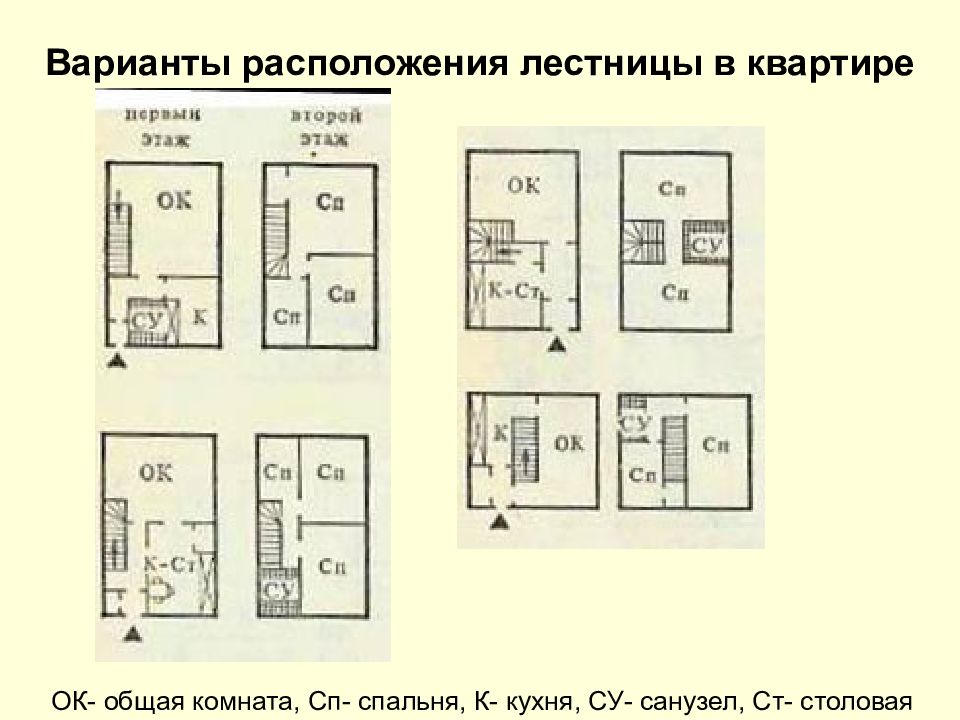

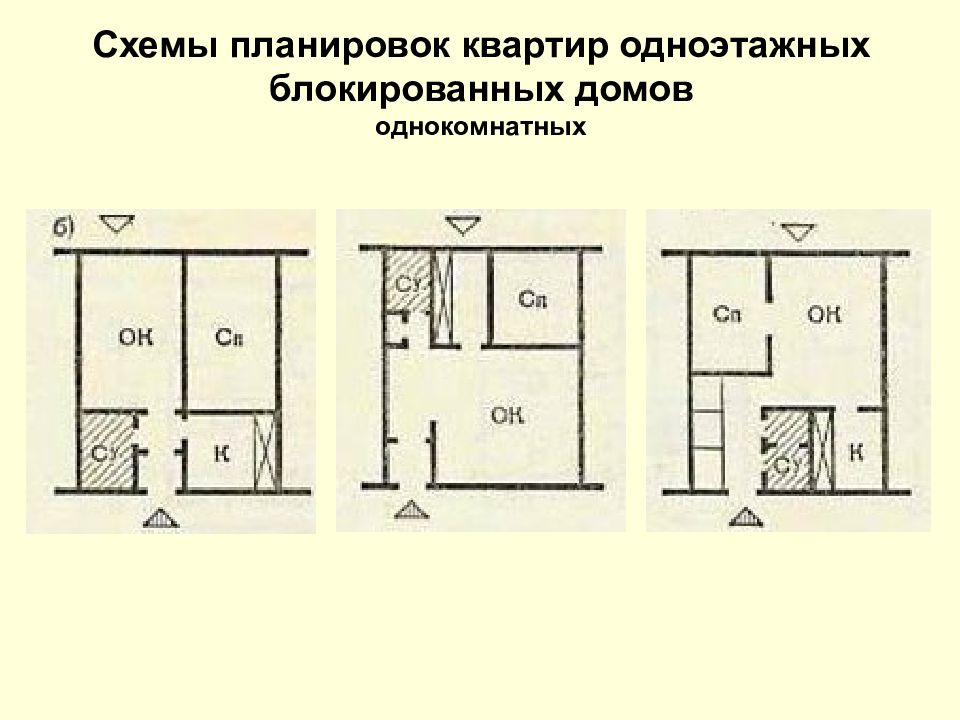

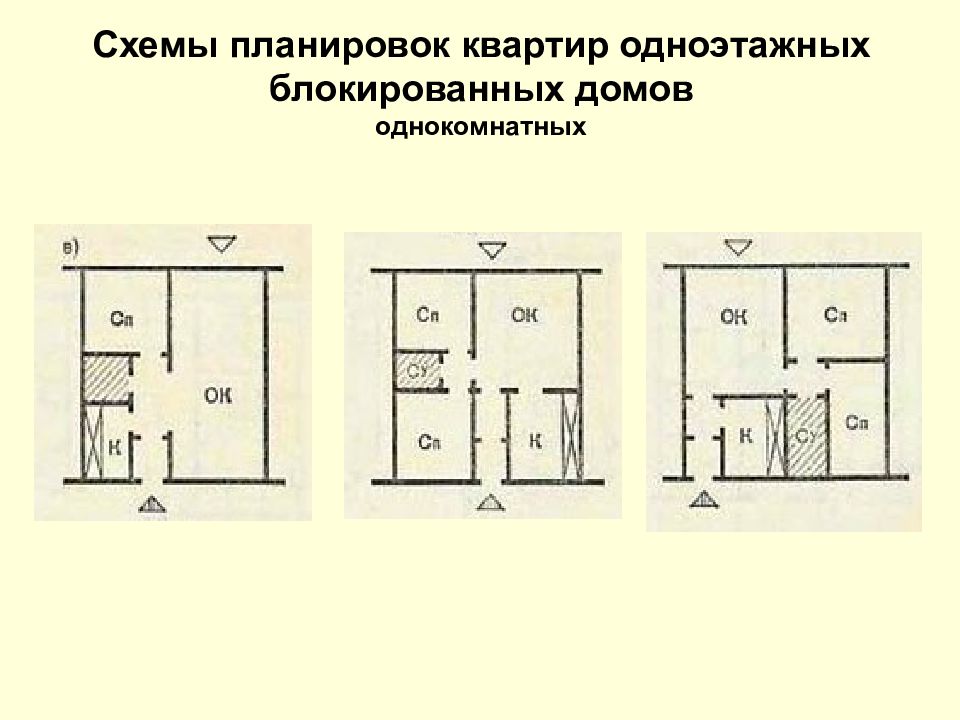

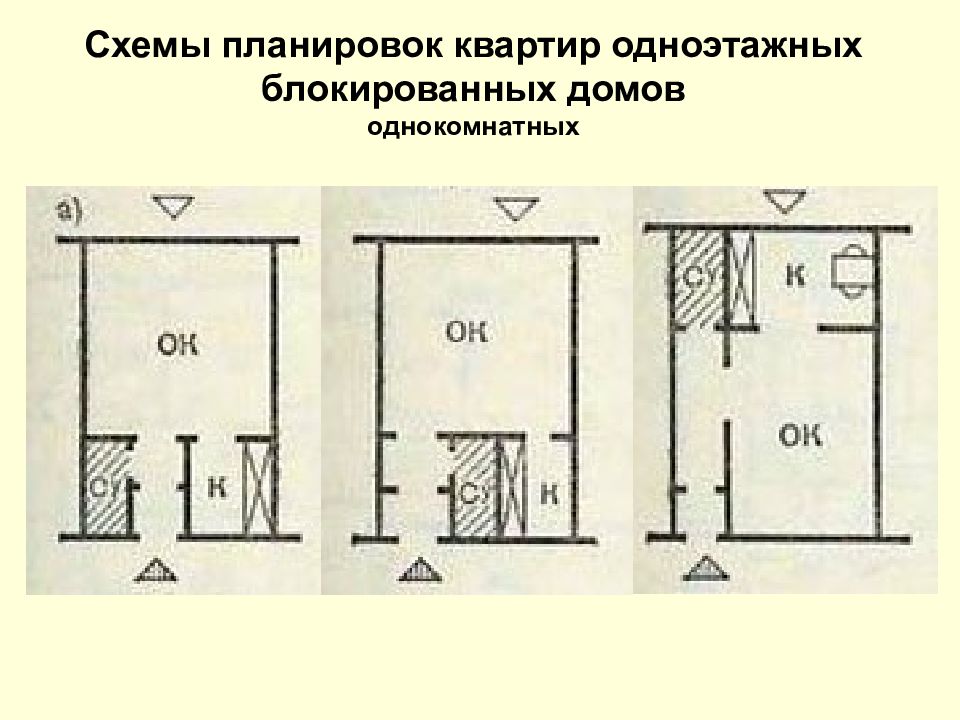

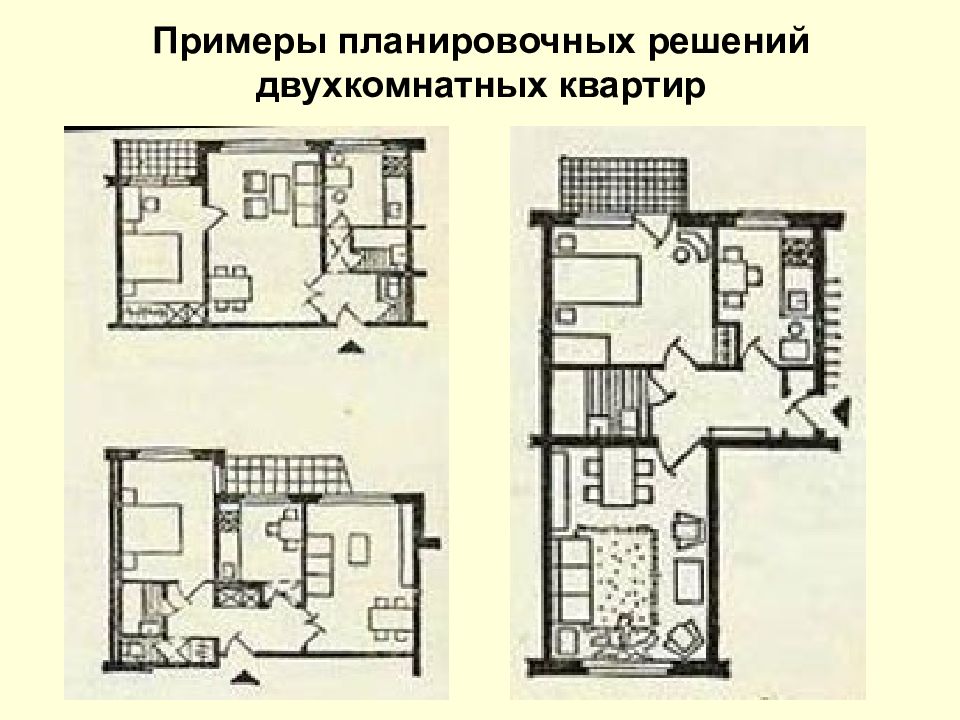

ОК- общая комната, Сп- спальня, К- кухня, СУ- санузел, Ст- столовая

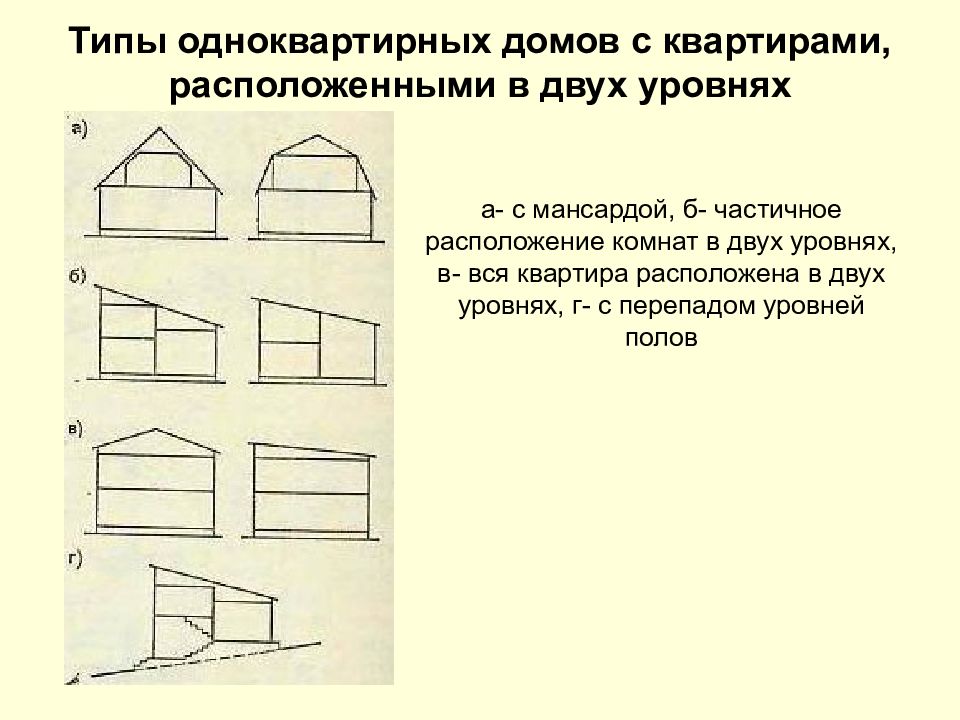

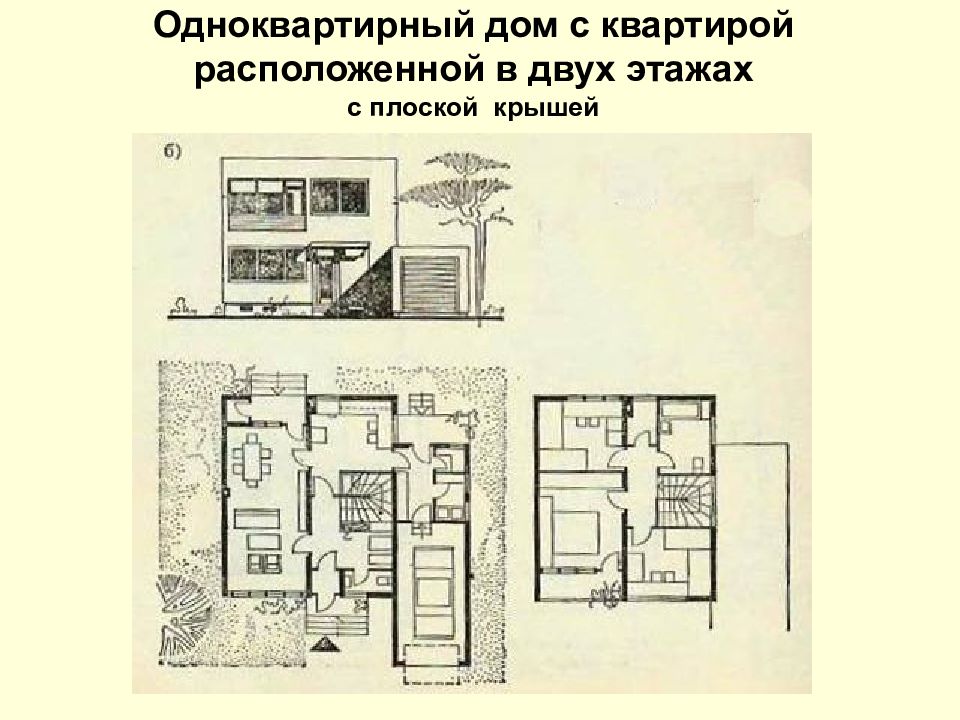

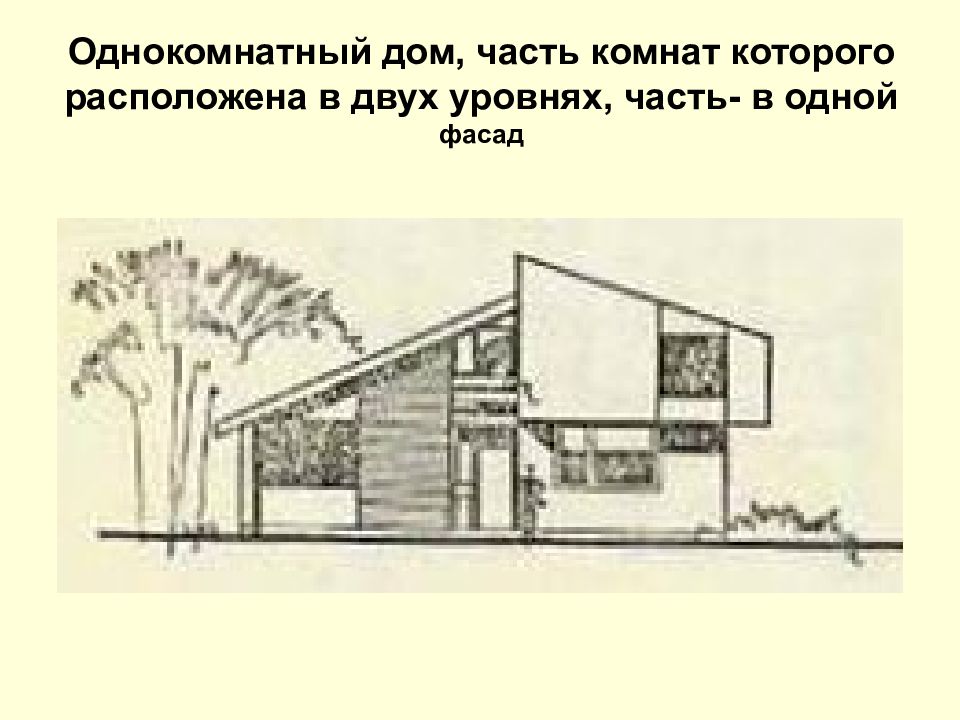

а- с мансардой, б- частичное расположение комнат в двух уровнях, в- вся квартира расположена в двух уровнях, г- с перепадом уровней полов

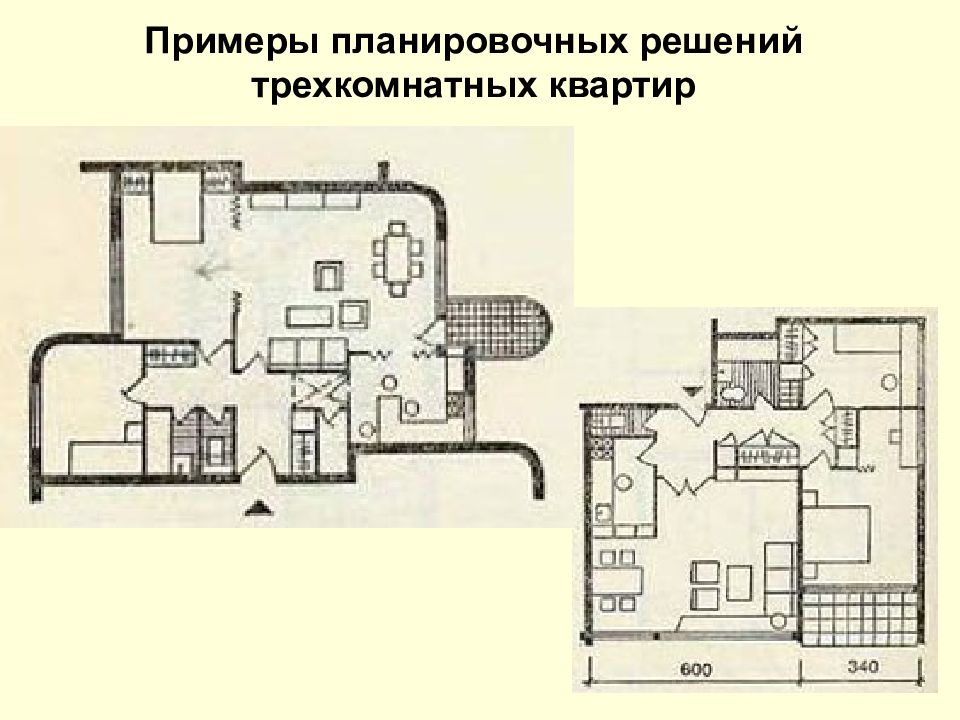

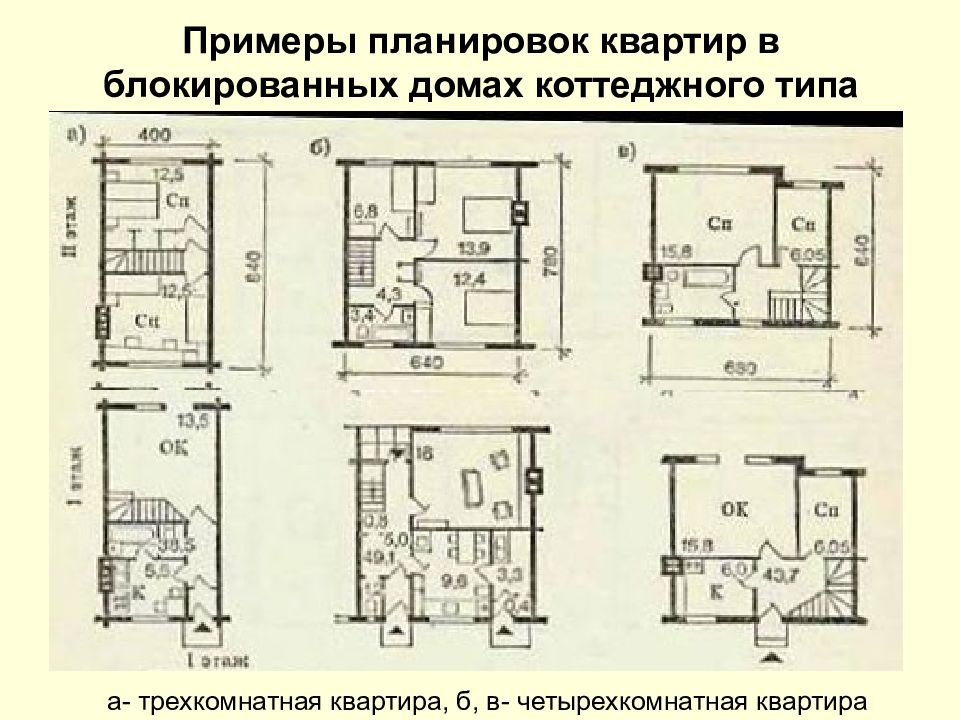

а- трехкомнатная квартира, б, в- четырехкомнатная квартира
г- пятикомнатная квартира в доме с г-образными блоками

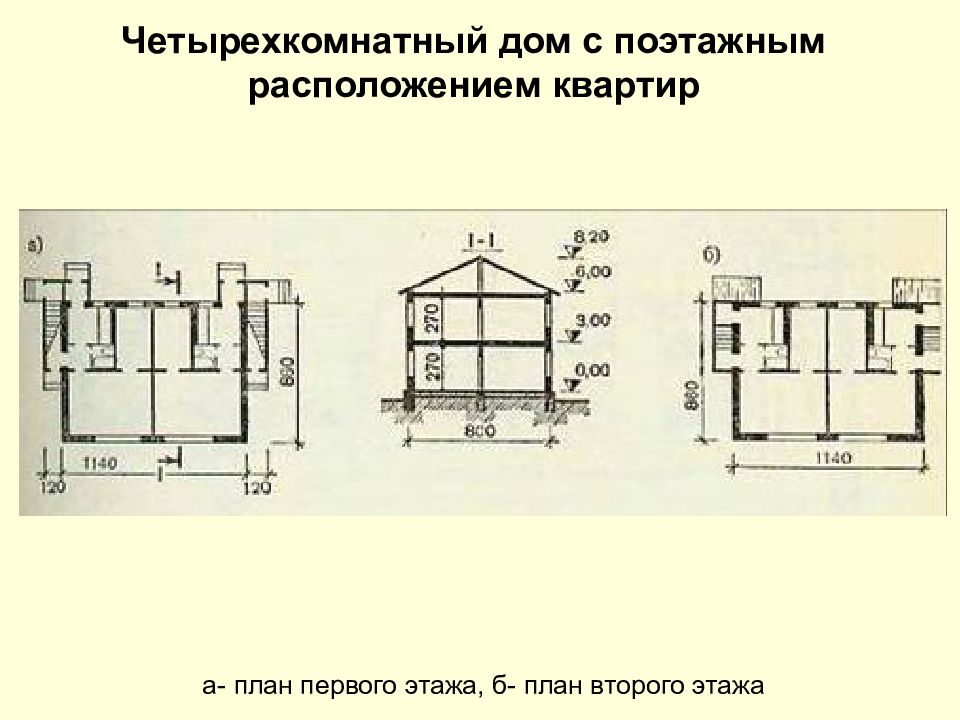

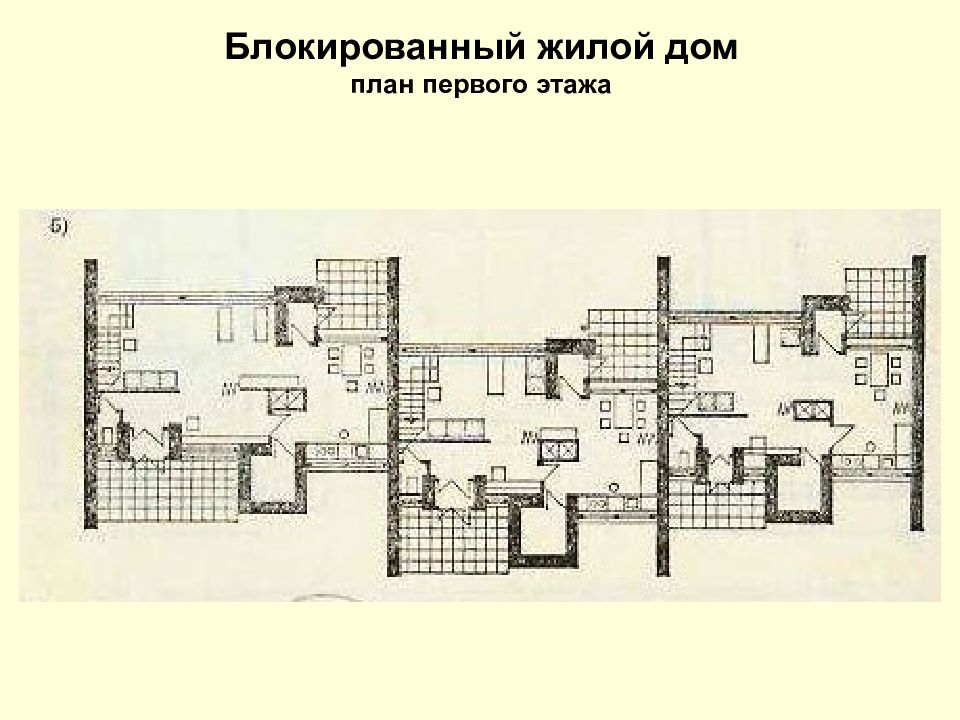

а- план первого этажа, б- план второго этажа

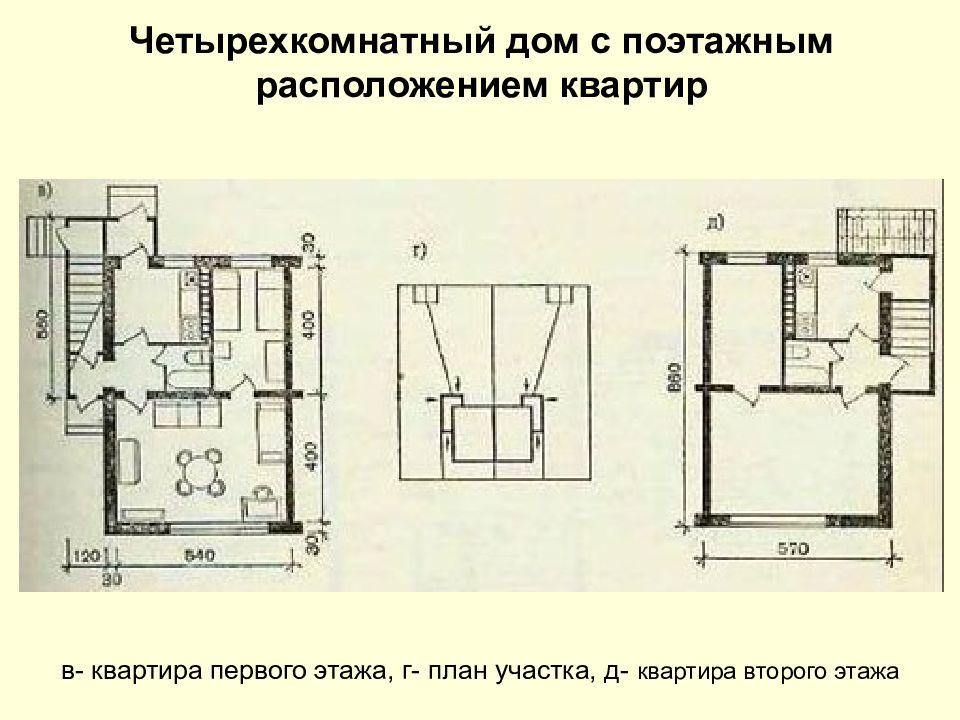

в- квартира первого этажа, г- план участка, д- квартира второго этажа

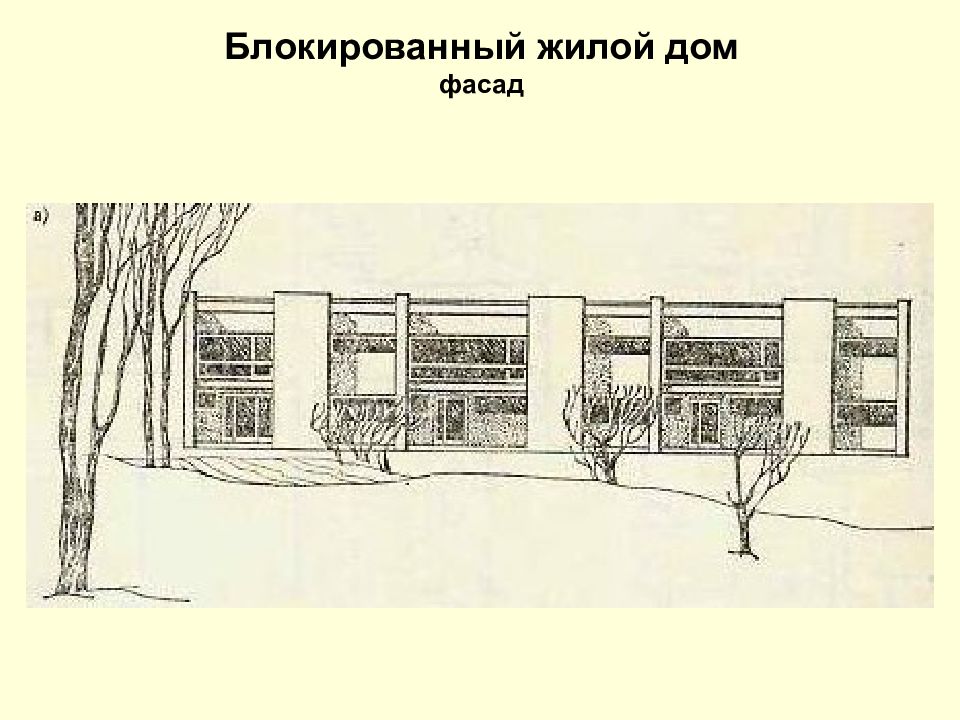

а- перспектива, б- фрагмент плана
б- план первого и второго этажей одного блока, в- схема разреза и блокировки

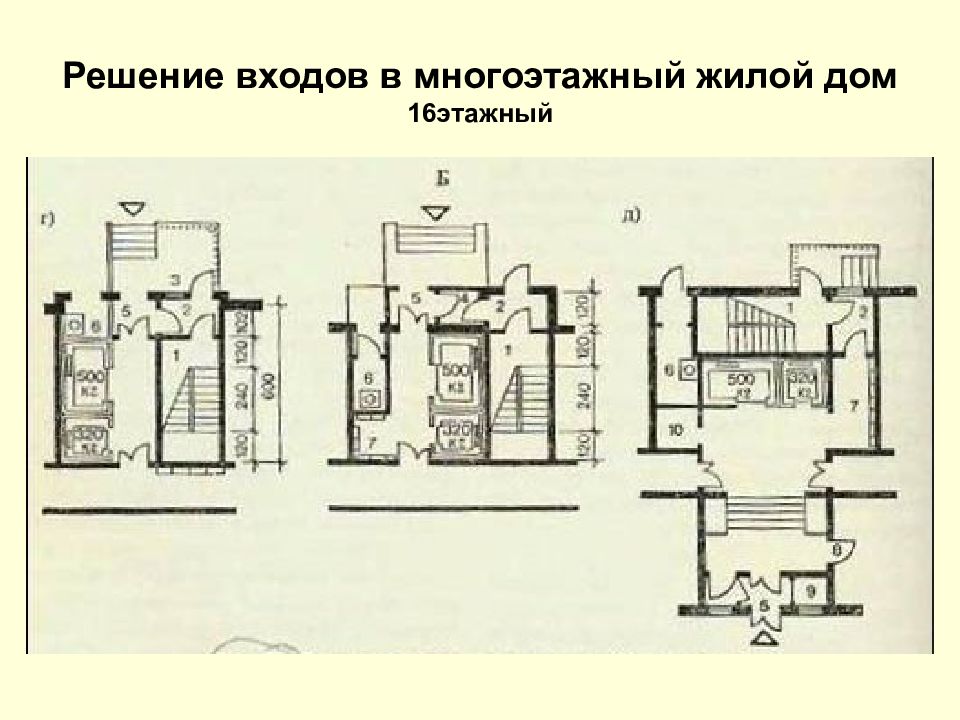

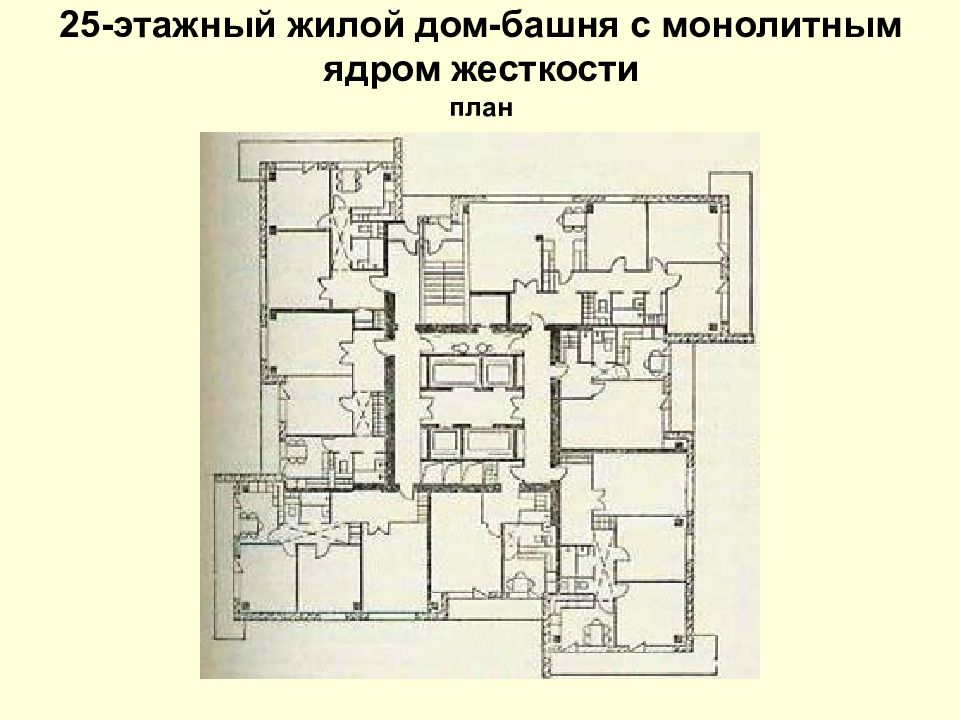

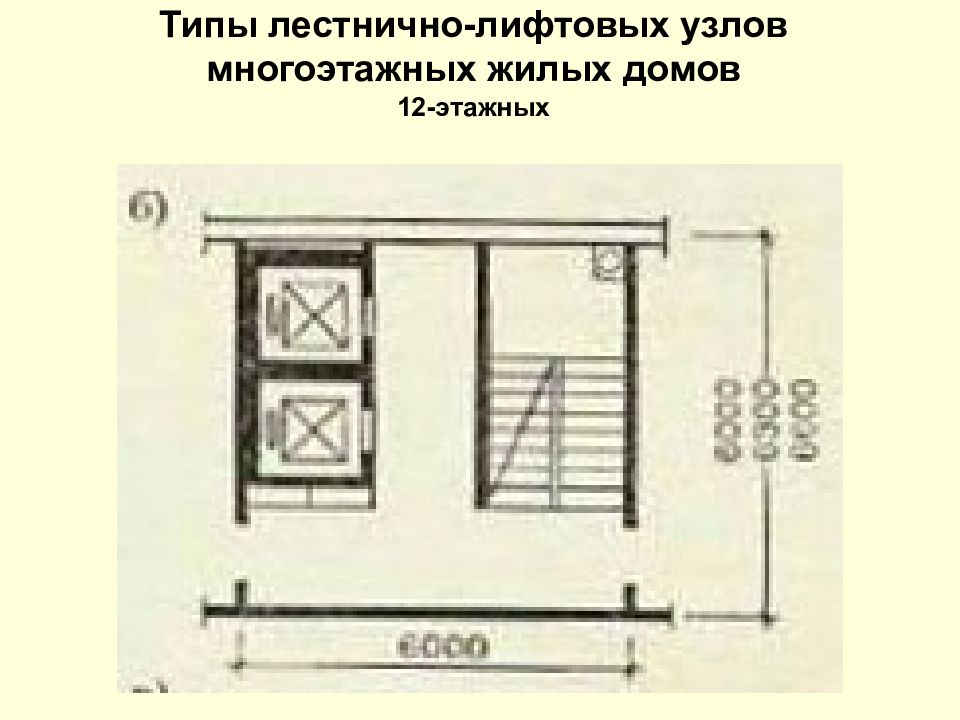

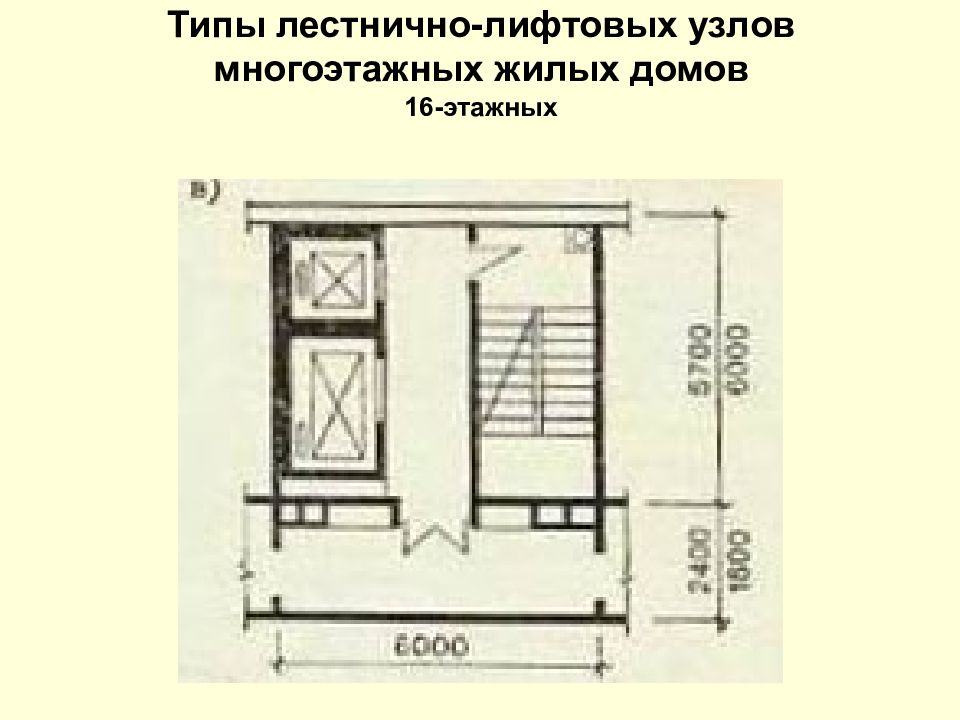

а- с проходом в лестничную клетку через воздушную зону, б- с несгорающей перегородкой, разделяющей лестничную клетку на противодымные отсеки и искусственным подпором воздуха

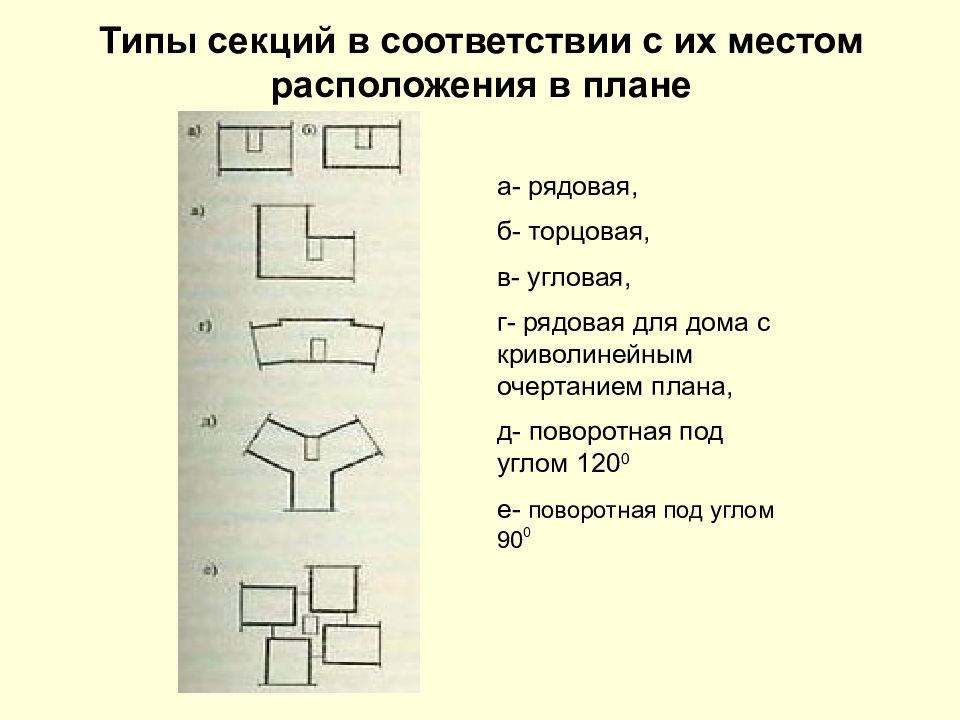

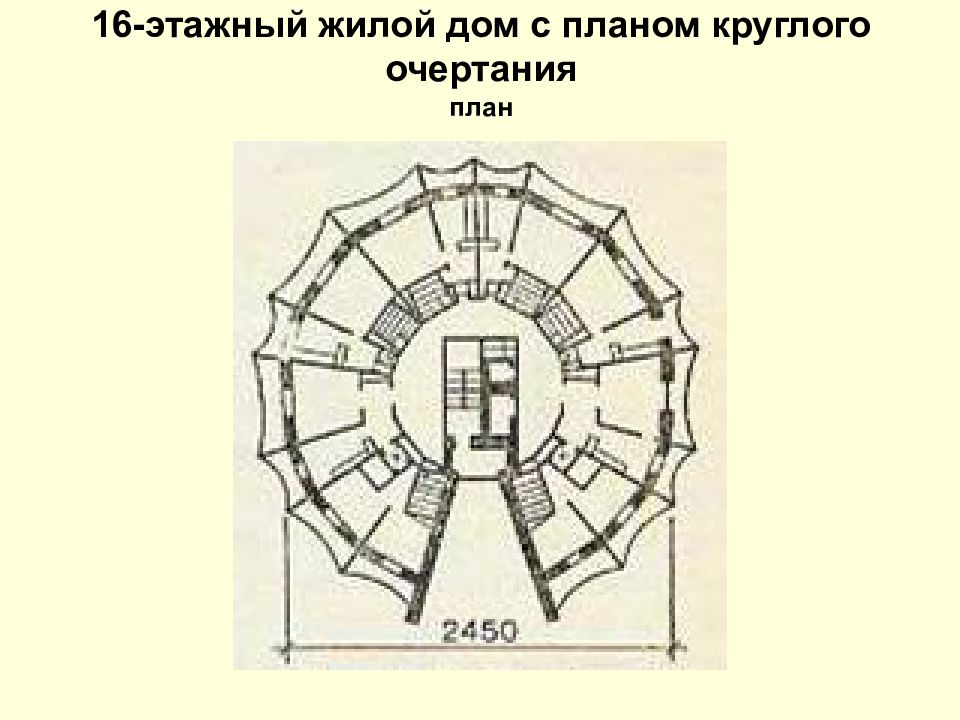

а- рядовая, б- торцовая, в- угловая, г- рядовая для дома с криволинейным очертанием плана, д- поворотная под углом 120 0 е- поворотная под углом 90 0

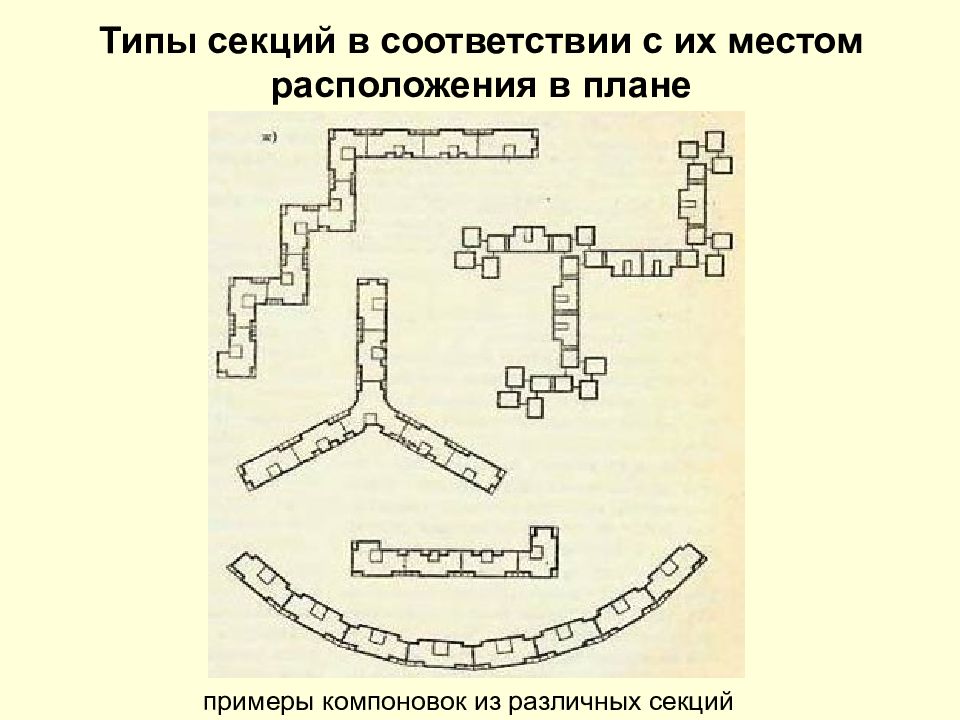

примеры компоновок из различных секций

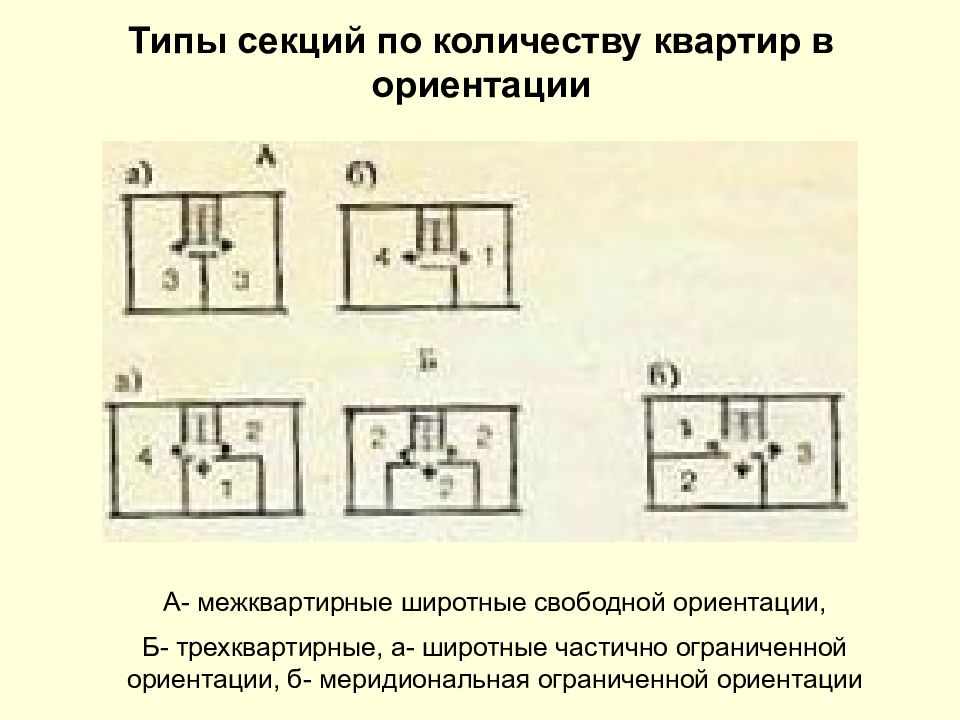

А- межквартирные широтные свободной ориентации, Б- трехквартирные, а- широтные частично ограниченной ориентации, б- меридиональная ограниченной ориентации

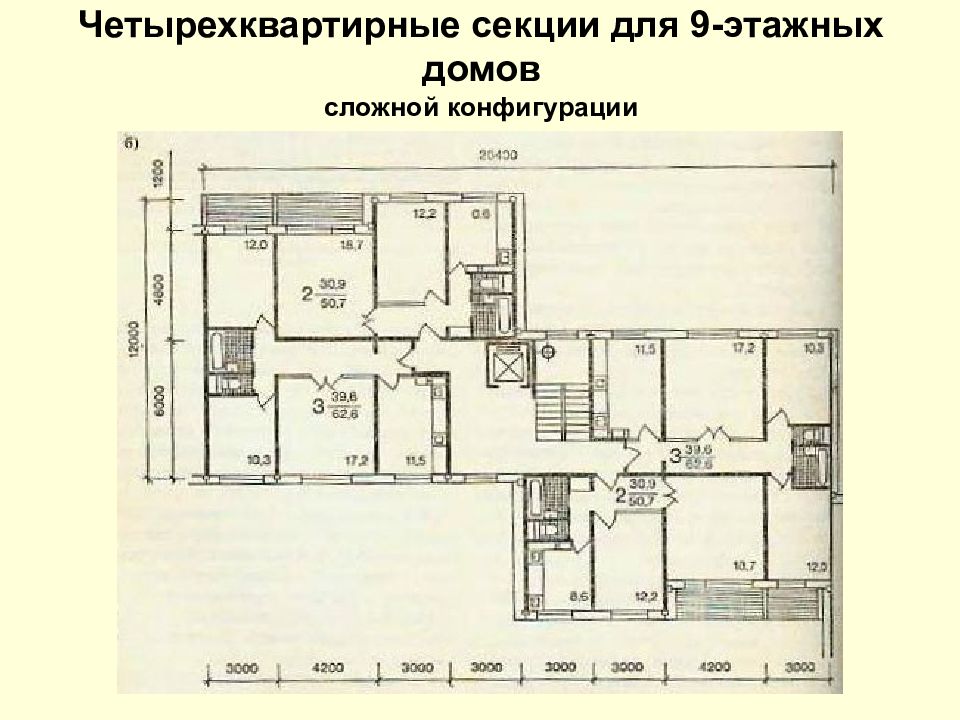

В- четырехквартирные, а- меридиональные ограниченной ориентации, б- широтная частично ограниченной ориентации Г- шестиквартирная меридиональная, Д- восьмиквартирная меридиональная

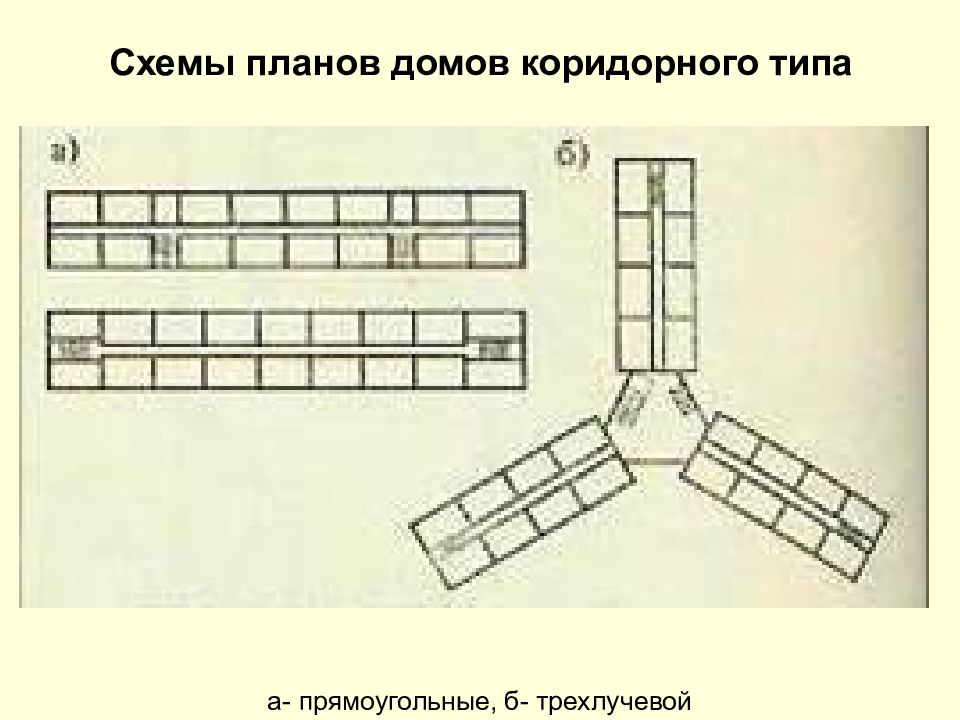

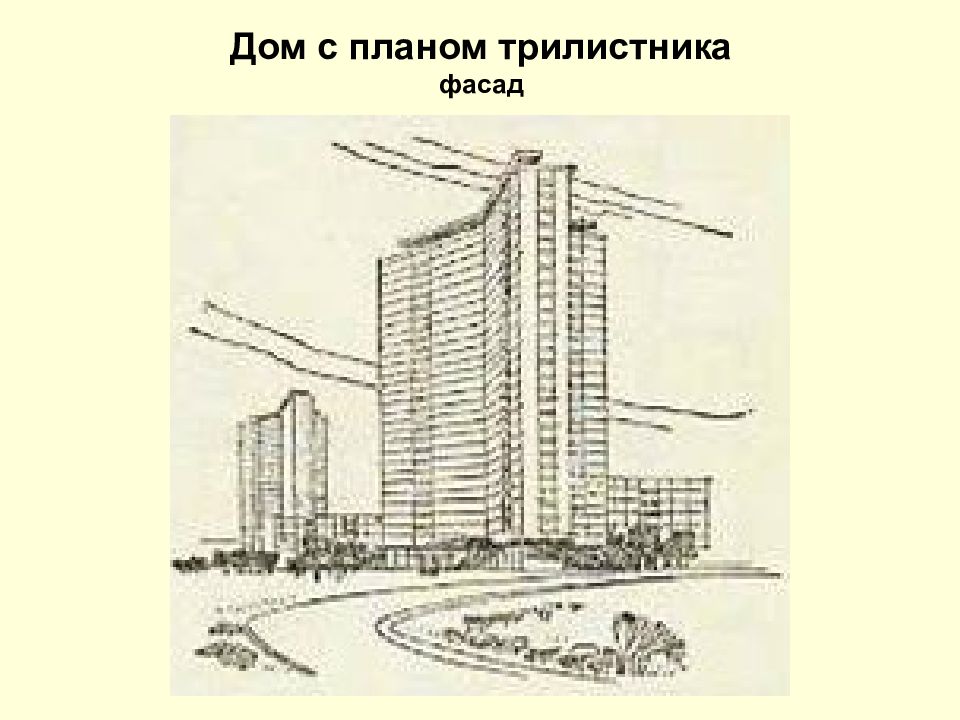

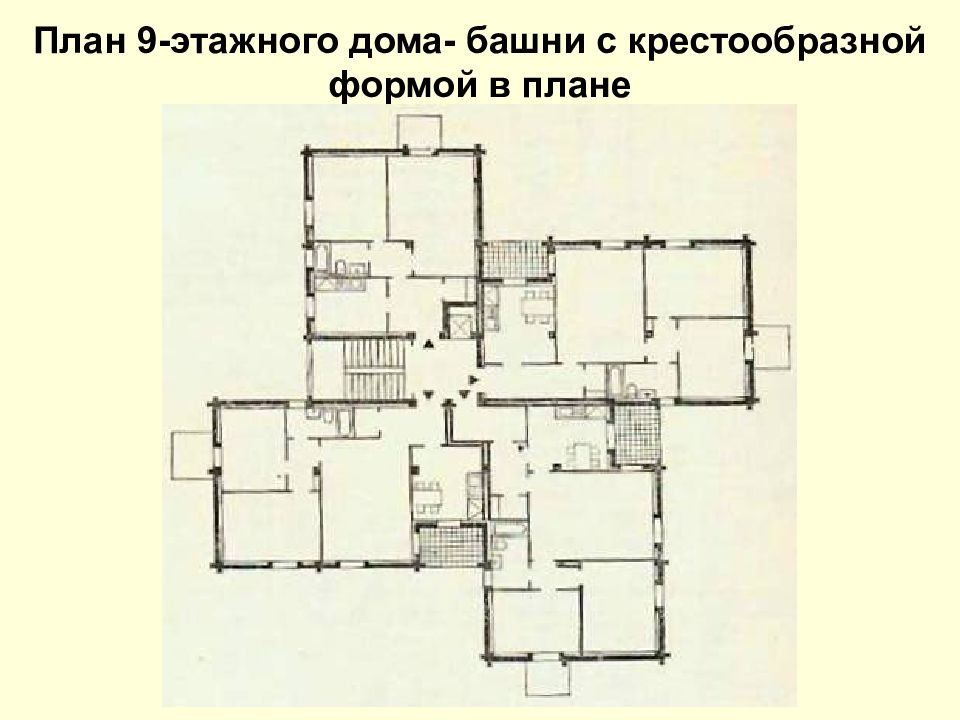

а- прямоугольные, б- трехлучевой

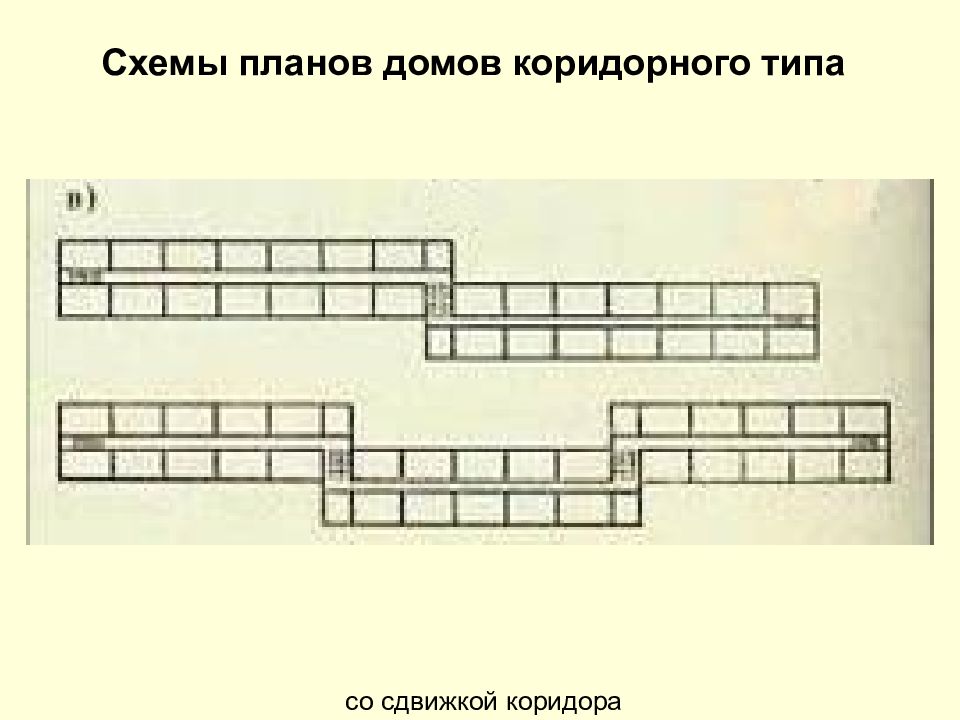

со сдвижкой коридора

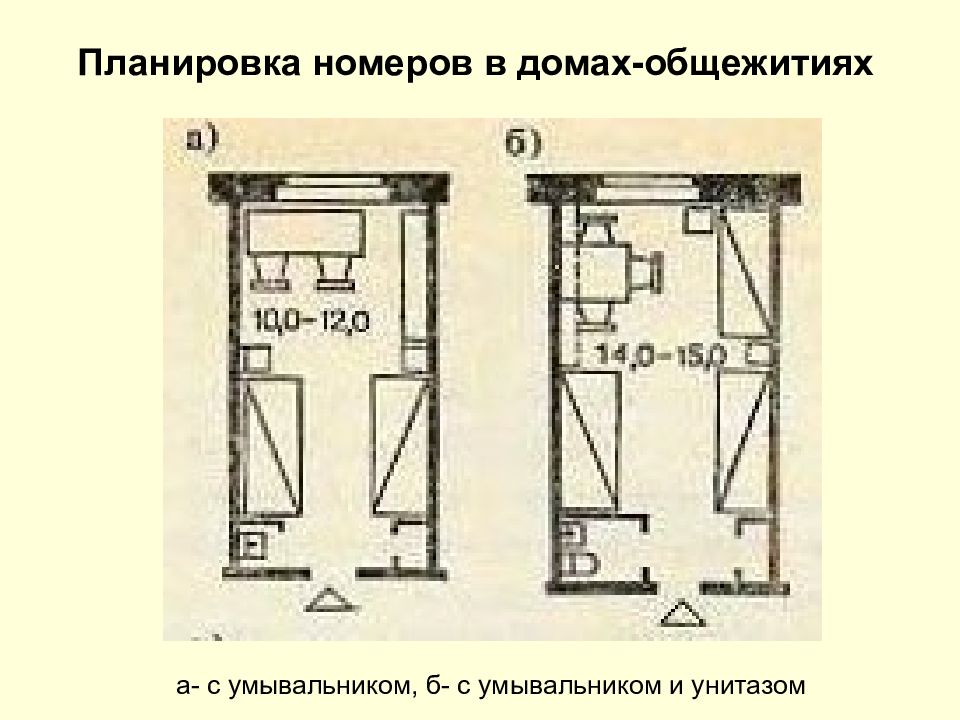

а- с умывальником, б- с умывальником и унитазом

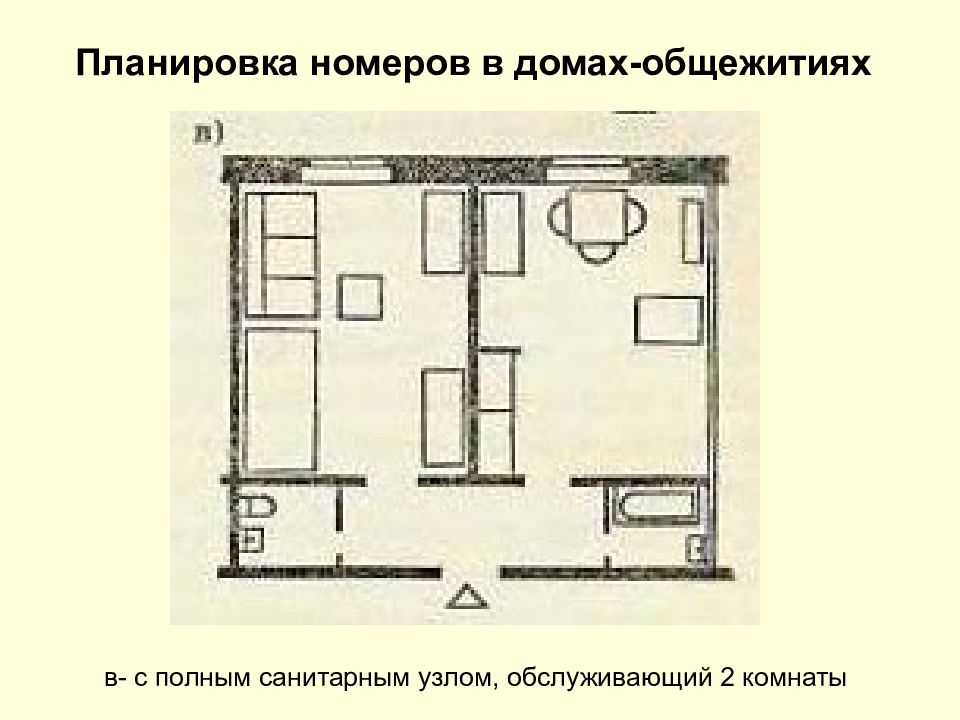

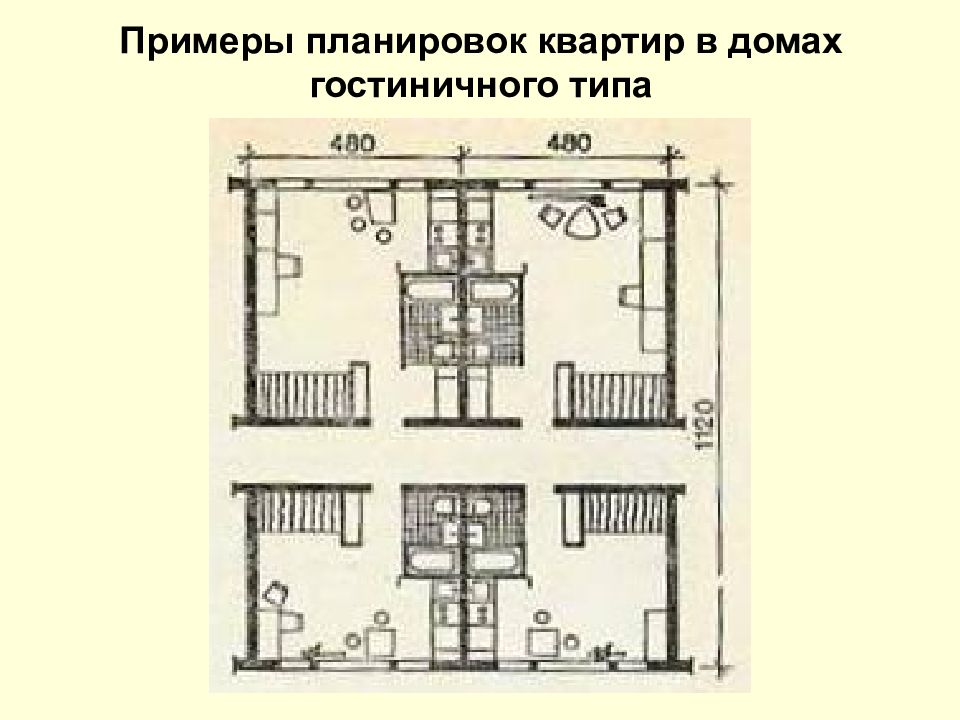

в- с полным санитарным узлом, обслуживающий 2 комнаты

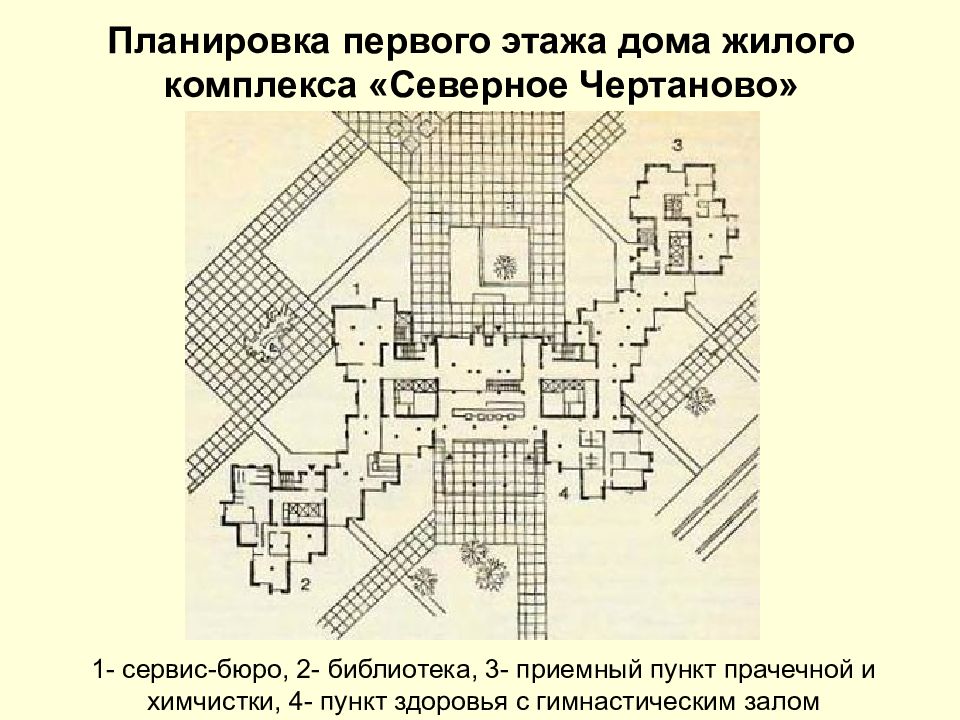

1- сервис-бюро, 2- библиотека, 3- приемный пункт прачечной и химчистки, 4- пункт здоровья с гимнастическим залом

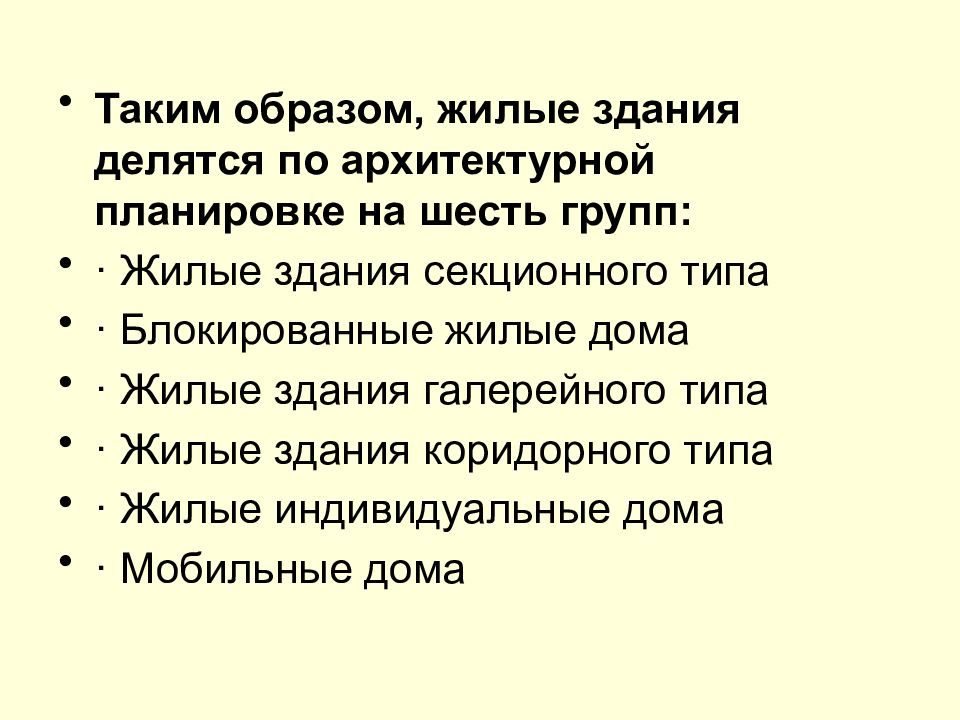

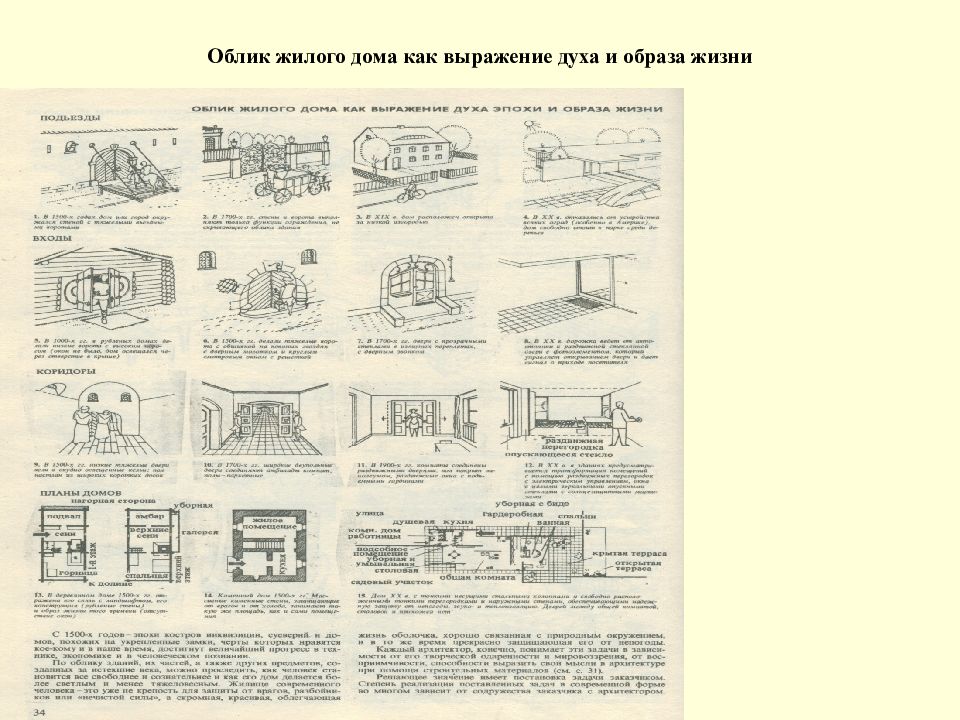

Таким образом, жилые здания делятся по архитектурной планировке на шесть групп: · Жилые здания секционного типа · Блокированные жилые дома · Жилые здания галерейного типа · Жилые здания коридорного типа · Жилые индивидуальные дома · Мобильные дома

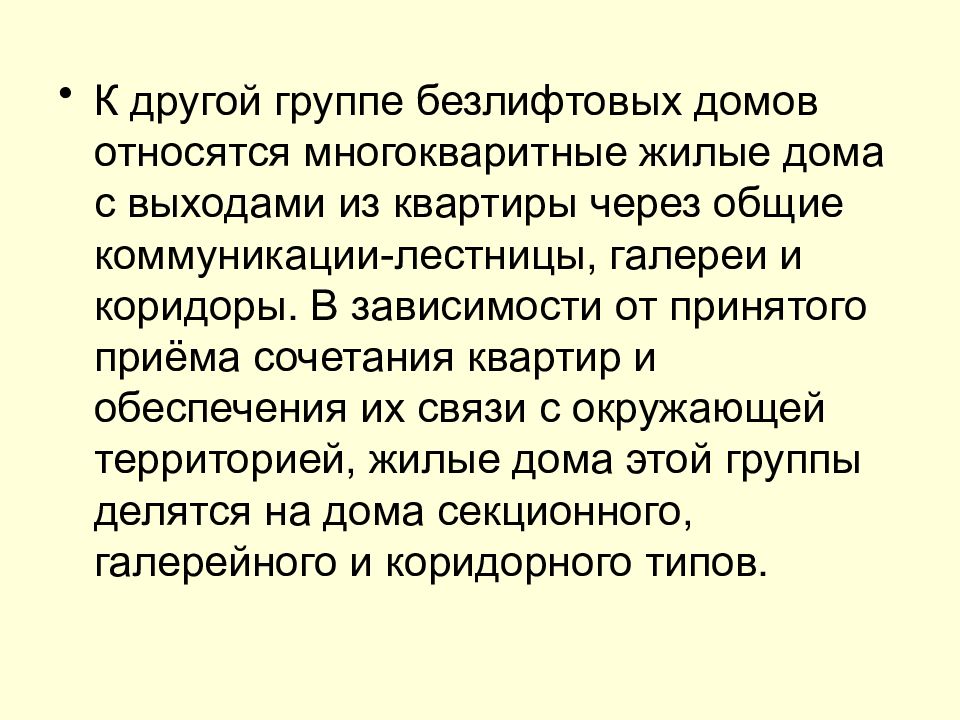

К другой группе безлифтовых домов относятся многокваритные жилые дома с выходами из квартиры через общие коммуникации-лестницы, галереи и коридоры. В зависимости от принятого приёма сочетания квартир и обеспечения их связи с окружающей территорией, жилые дома этой группы делятся на дома секционного, галерейного и коридорного типов.

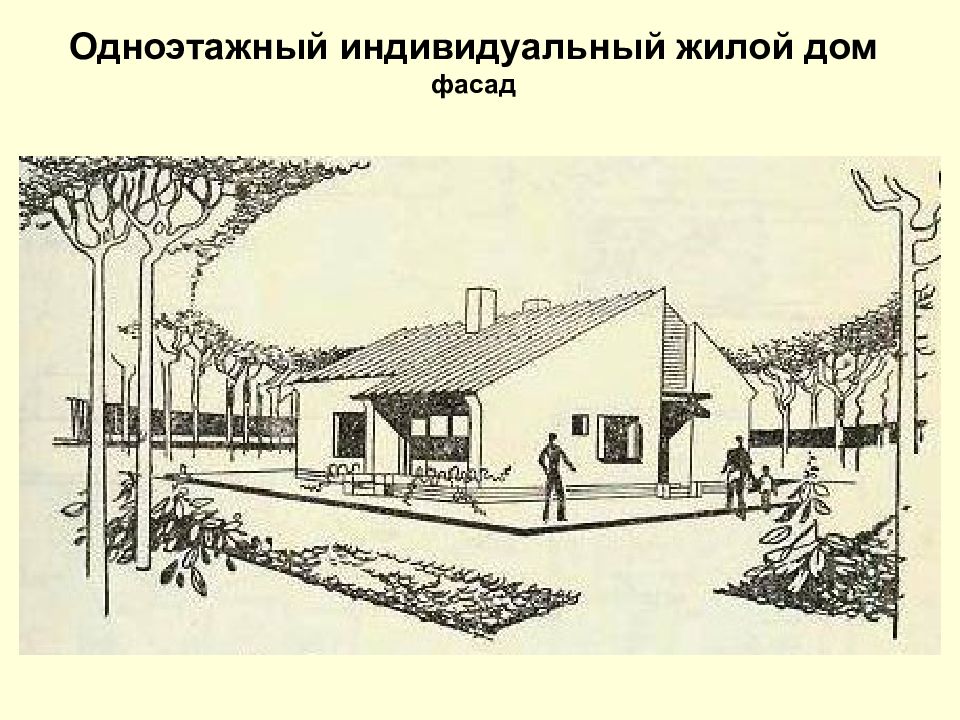

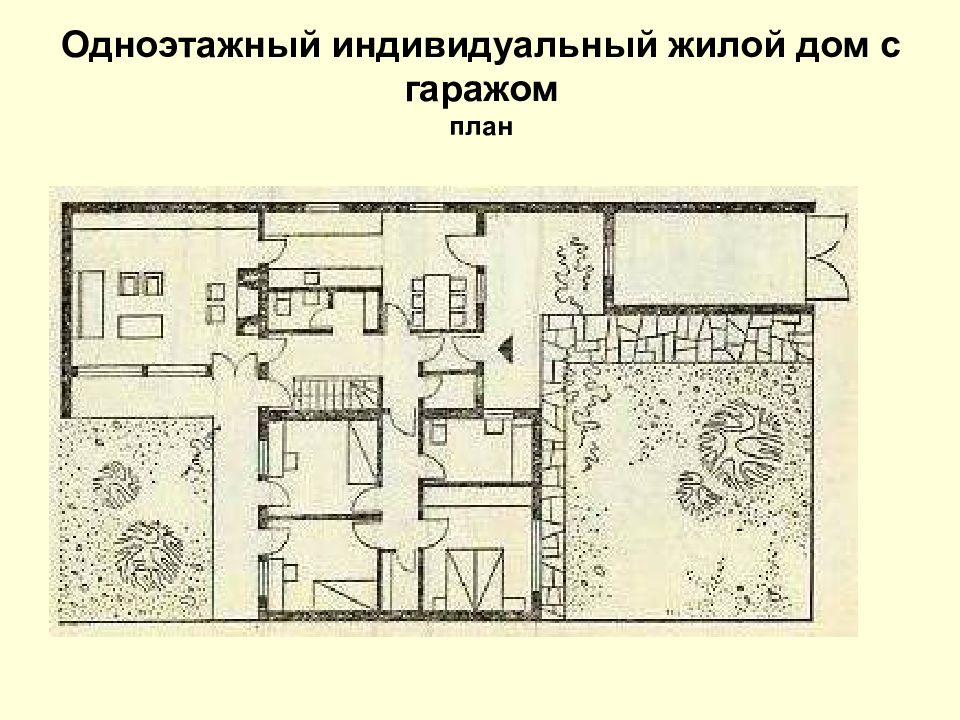

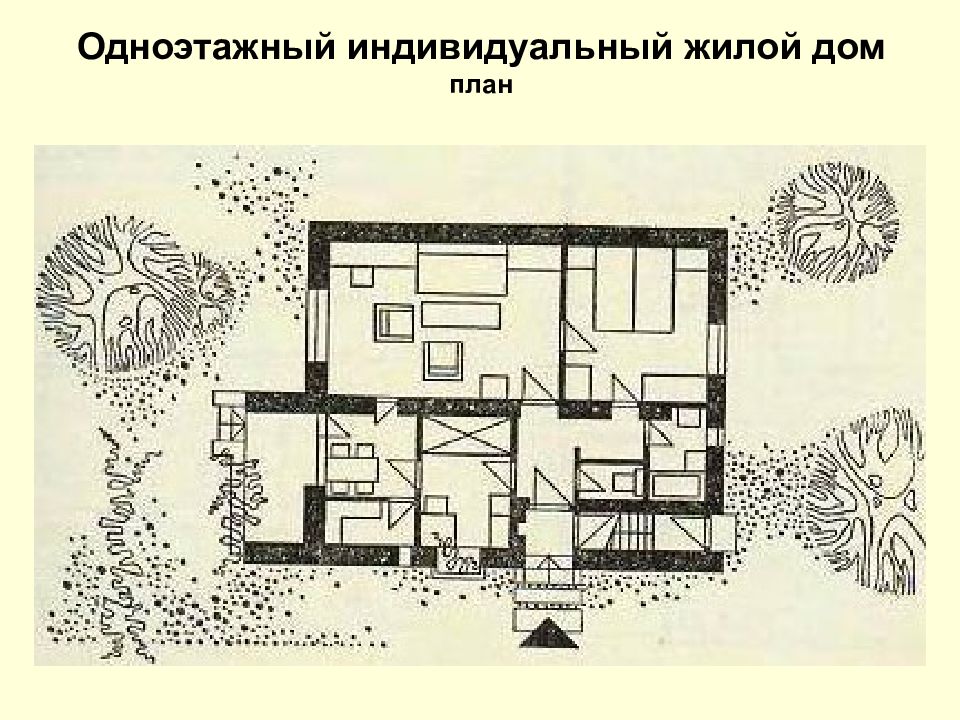

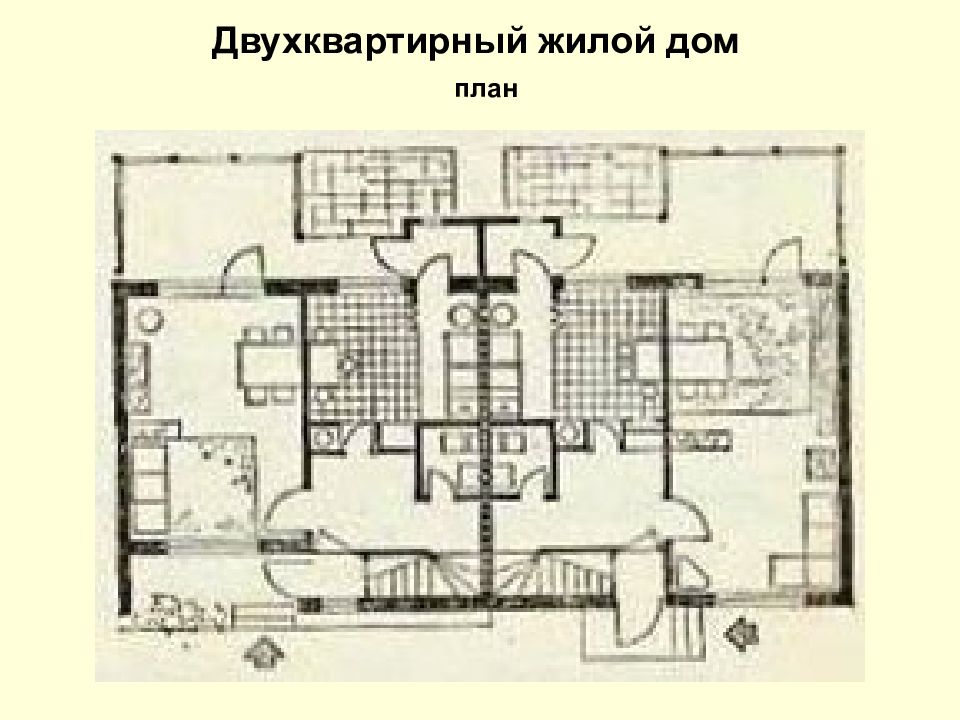

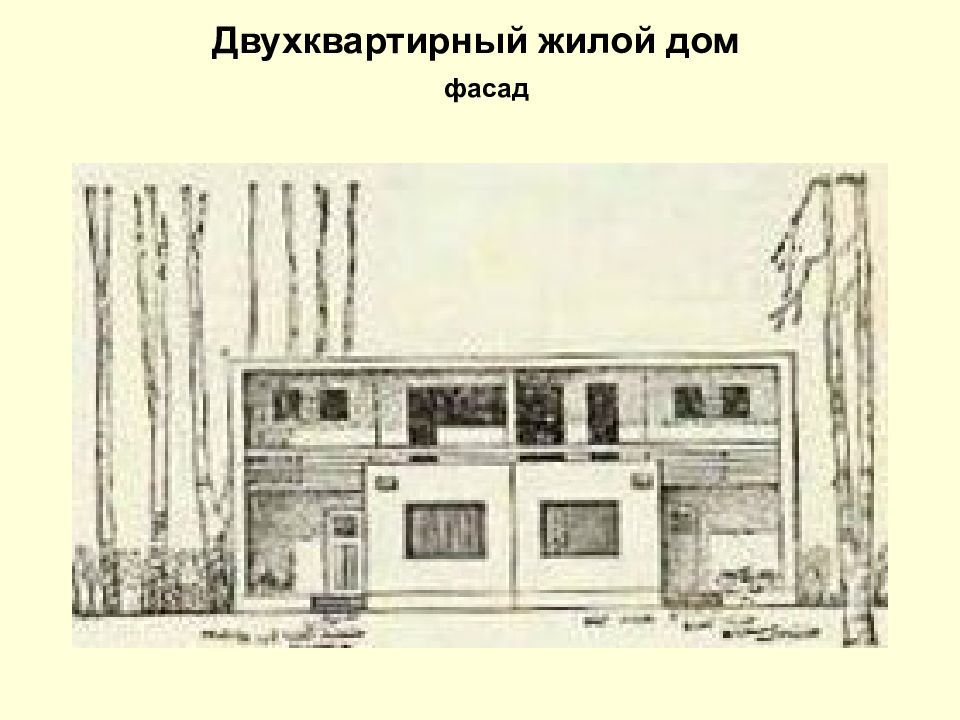

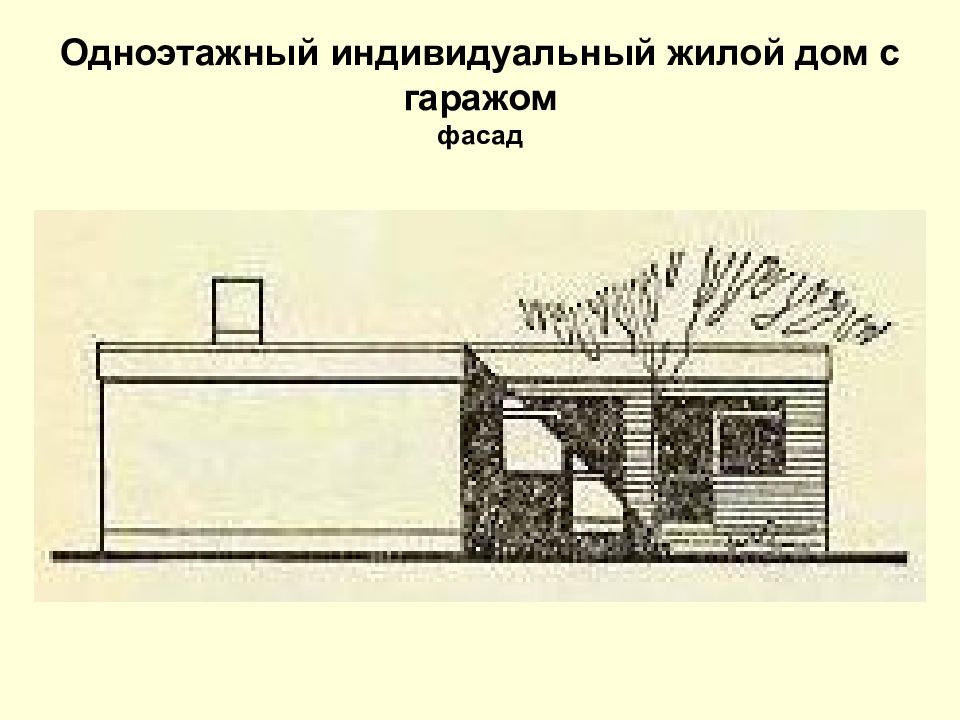

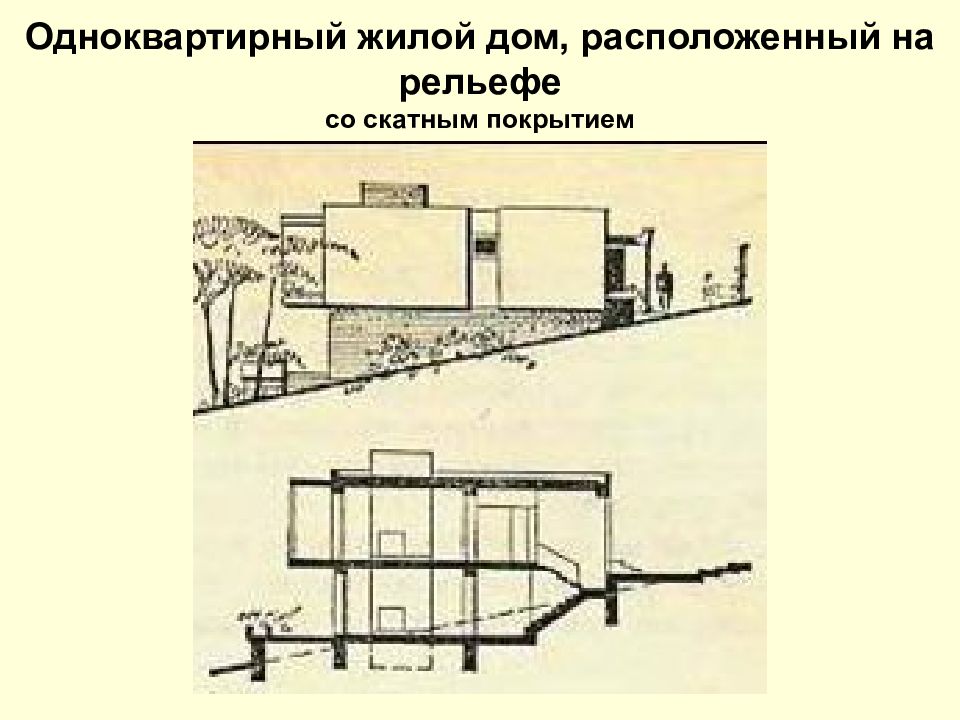

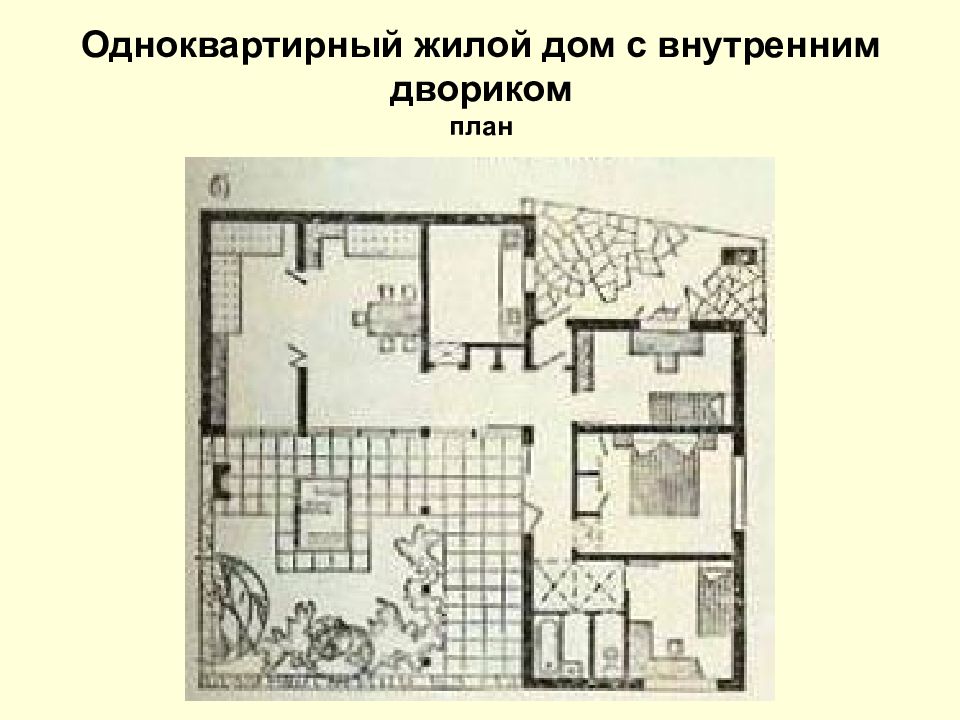

Индивидуальный жилой дом Одно-, двухквартирные жилые дома с приусадебными индивидуальными участками и вспомогательными хозяйственными постройками принято называть усадебными. Органическая связь квартир с усадьбой и хозяйственными строениями, неразрывность функциональных связей между ними предопределяют целостность всей структуры дома. Планировка должна предусматривать чёткое функциональное деление квартиры на две зоны: жилую и хозяйственную

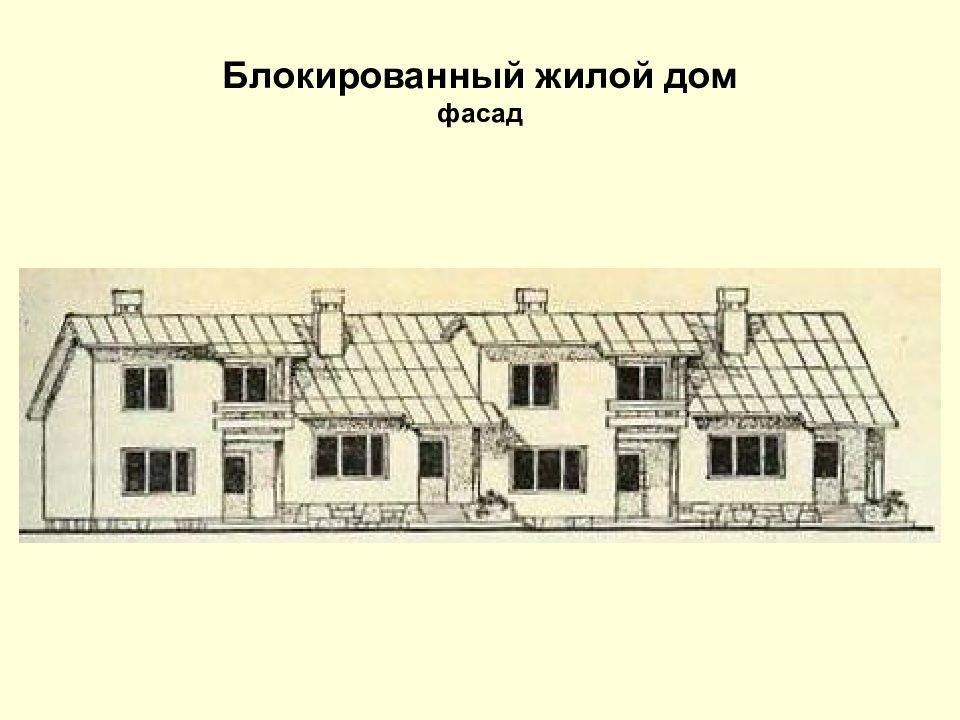

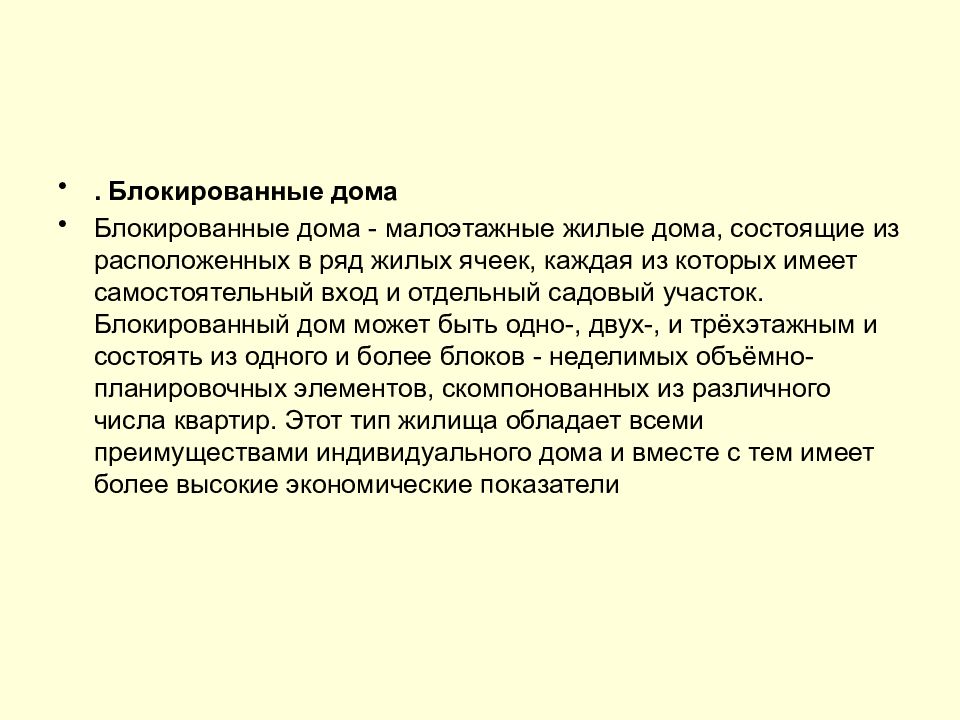

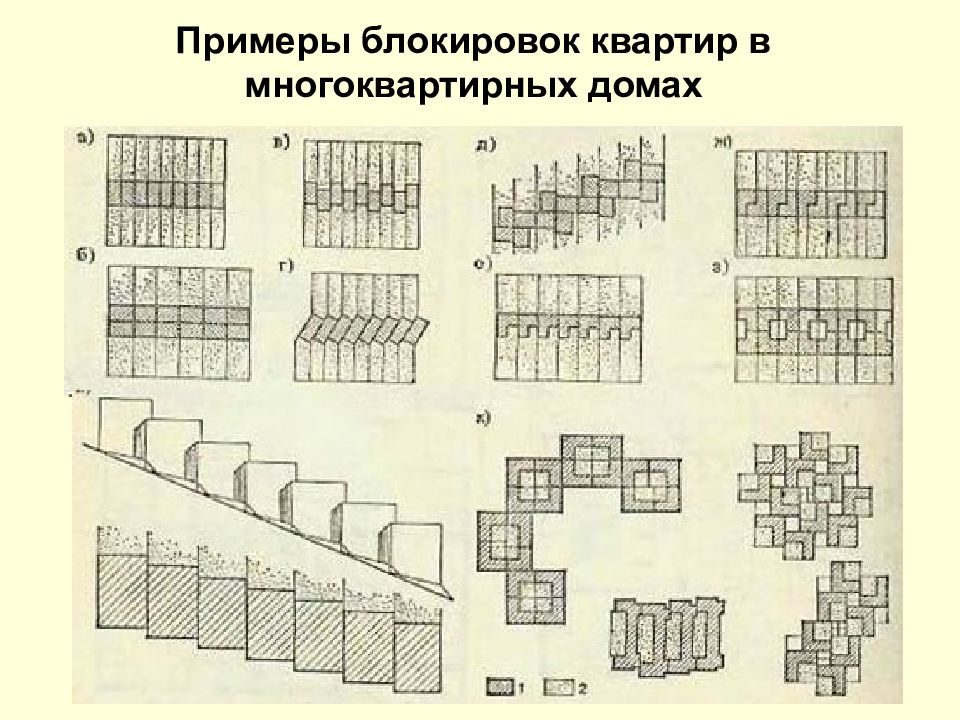

. Блокированные дома Блокированные дома - малоэтажные жилые дома, состоящие из расположенных в ряд жилых ячеек, каждая из которых имеет самостоятельный вход и отдельный садовый участок. Блокированный дом может быть одно-, двух-, и трёхэтажным и состоять из одного и более блоков - неделимых объёмно-планировочных элементов, скомпонованных из различного числа квартир. Этот тип жилища обладает всеми преимуществами индивидуального дома и вместе с тем имеет более высокие экономические показатели

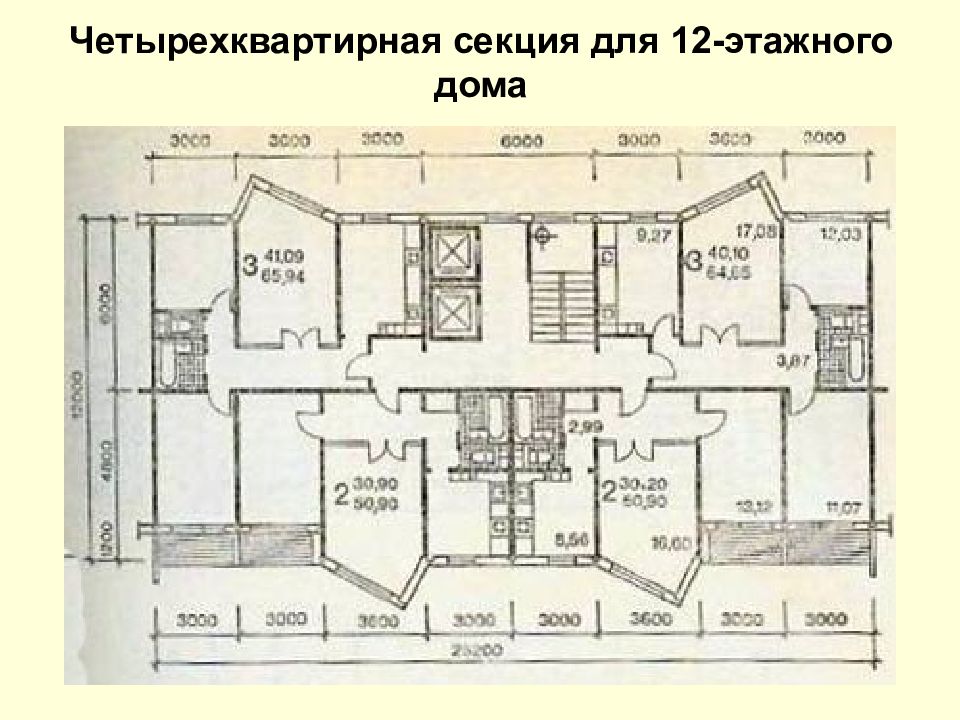

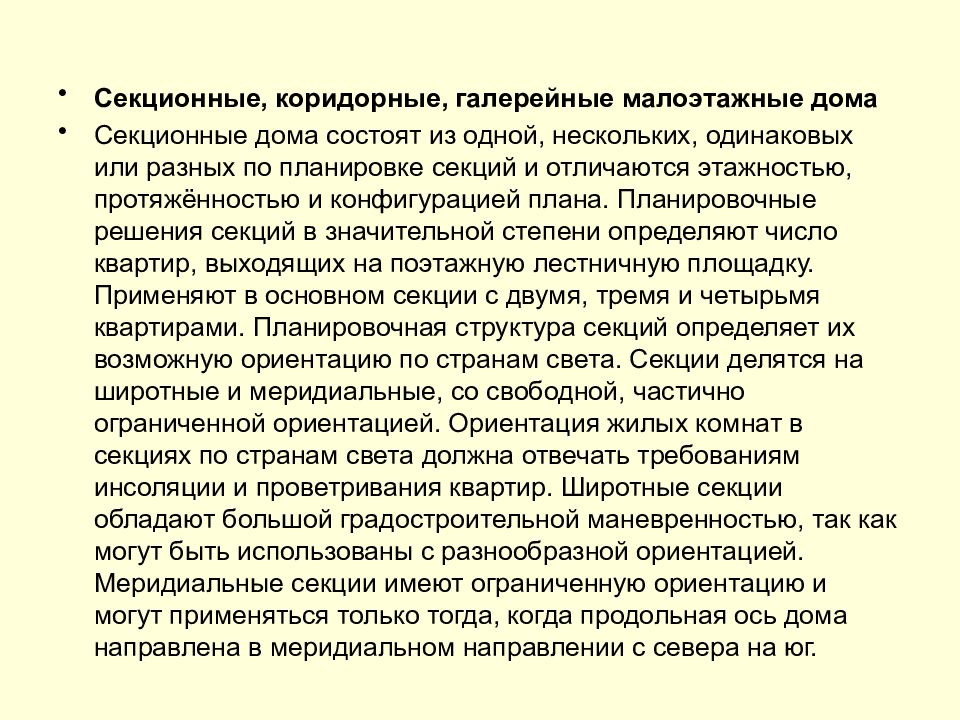

Секционные, коридорные, галерейные малоэтажные дома Секционные дома состоят из одной, нескольких, одинаковых или разных по планировке секций и отличаются этажностью, протяжённостью и конфигурацией плана. Планировочные решения секций в значительной степени определяют число квартир, выходящих на поэтажную лестничную площадку. Применяют в основном секции с двумя, тремя и четырьмя квартирами. Планировочная структура секций определяет их возможную ориентацию по странам света. Секции делятся на широтные и меридиальные, со свободной, частично ограниченной ориентацией. Ориентация жилых комнат в секциях по странам света должна отвечать требованиям инсоляции и проветривания квартир. Широтные секции обладают большой градостроительной маневренностью, так как могут быть использованы с разнообразной ориентацией. Меридиальные секции имеют ограниченную ориентацию и могут применяться только тогда, когда продольная ось дома направлена в меридиальном направлении с севера на юг.
У галерейных и коридорных домов есть общие черты. И тот, и другой тип дома в основе своей планировочной структуры имеют развитую горизонтальную коммуникацию, при помощи которой квартиры соединяются с лестницей. У галерейных и коридорных домов общие структура и конструктивное решение, идущие от блокированного дома. Галерейный тип дома предназначен в основном для тёплового климата. Коридорный тип дома более соответствует суровым климатическим условиям. Галерейные дома отличаются разнообразием архитектурно-планировочных и объёмно-пространственных решений по конфигурации планов, по расположению галерей и по планировке квартир. Планировочные схемы галерейных домов можно свести к трём основным группам: линейным, сочленённым, пространственным. К линейным схемам относятся дома, в основе конфигурации которых заложено линейное построение плана. Конфигурация домов может быть: прямоугольной, со сдвигом квартир и криволинейной. Применяют два способа устройства лестниц в галерейных домах: вынесенные из основного объёма здания лестницы и встроенные в основной габарит здания.
