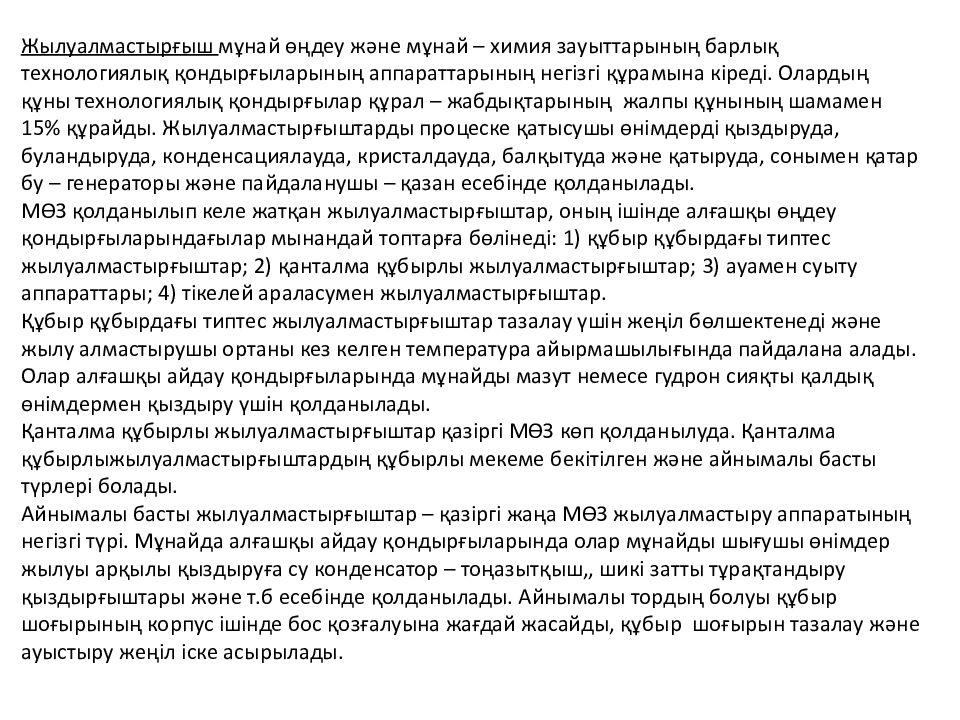

Слайд 4

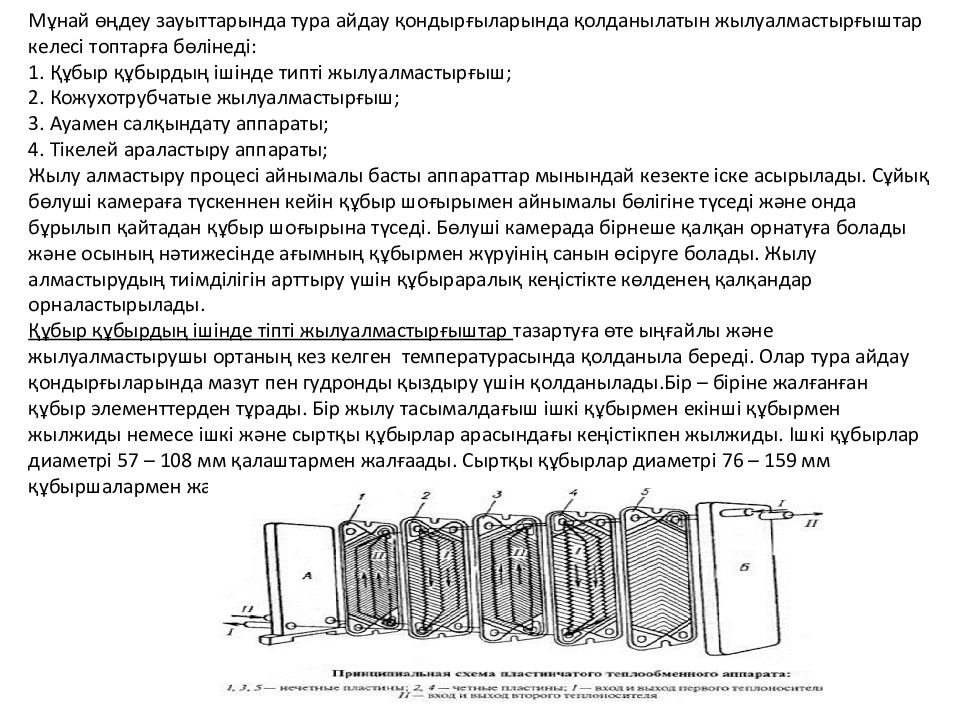

Құбырлық және құбыр аралық кеңістіктер диаметрлері кішкентай болғандықтан, бұл жылуалмастырғыштарда жылдамдық жоғары (1 – 1.5 м/с ). Артықшылықтары : жылу беру коэффиценті жоғары ; аппараттың массасына бірлігіне түсетін жылу жүктемелері жоғары ; ластанулар аз болғандықтан, жылу тасымалдағыштар жылдамдықтары жоғары. Кемшіліктері : үлкен, көп металдар қажет етеді

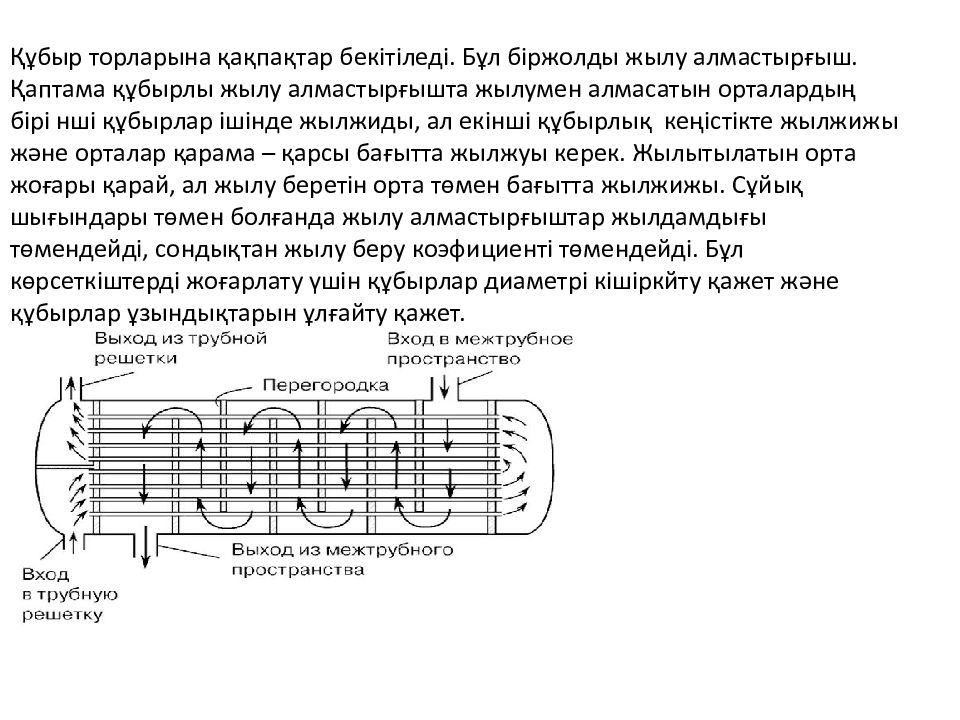

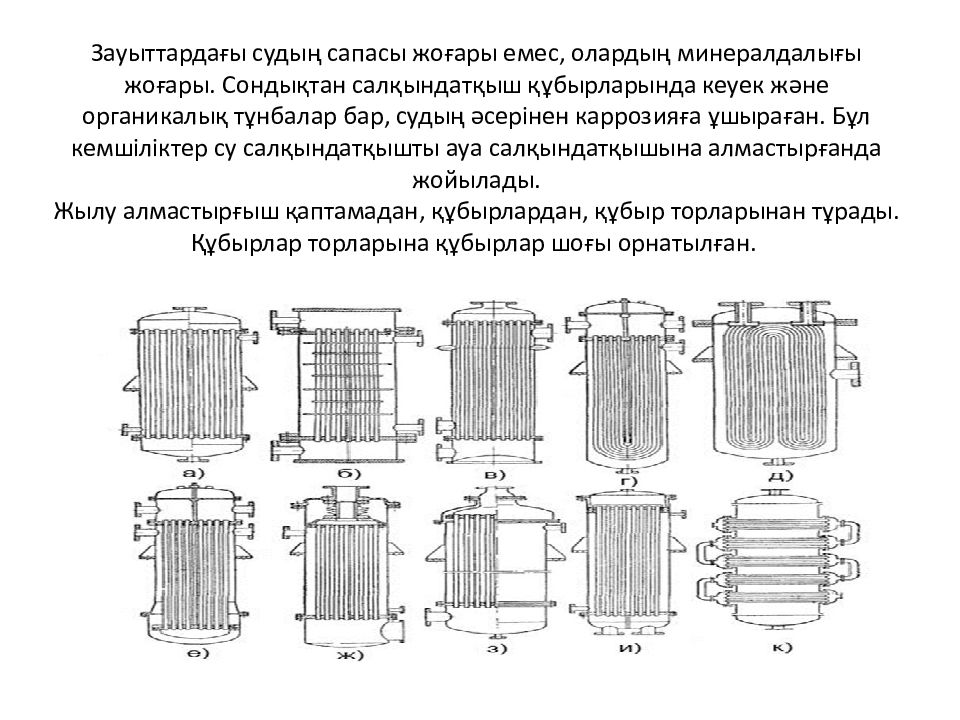

Слайд 7: Құбыр торларына қақпақтар бекітіледі. Бұл біржолды жылу алмастырғыш. Қаптама құбырлы жылу алмастырғышта жылумен алмасатын орталардың бірі нші құбырлар ішінде жылжиды, ал екінші құбырлық кеңістікте жылжижы және орталар қарама – қарсы бағытта жылжуы керек. Жылытылатын орта жоғары қарай, ал жылу беретін орта төмен бағытта жылжижы. Сұйық шығындары төмен болғанда жылу алмастырғыштар жылдамдығы төмендейді, сондықтан жылу беру коэфициенті төмендейді. Бұл көрсеткіштерді жоғарлату үшін құбырлар диаметрі кішіркйту қажет және құбырлар ұзындықтарын ұлғайту қажет

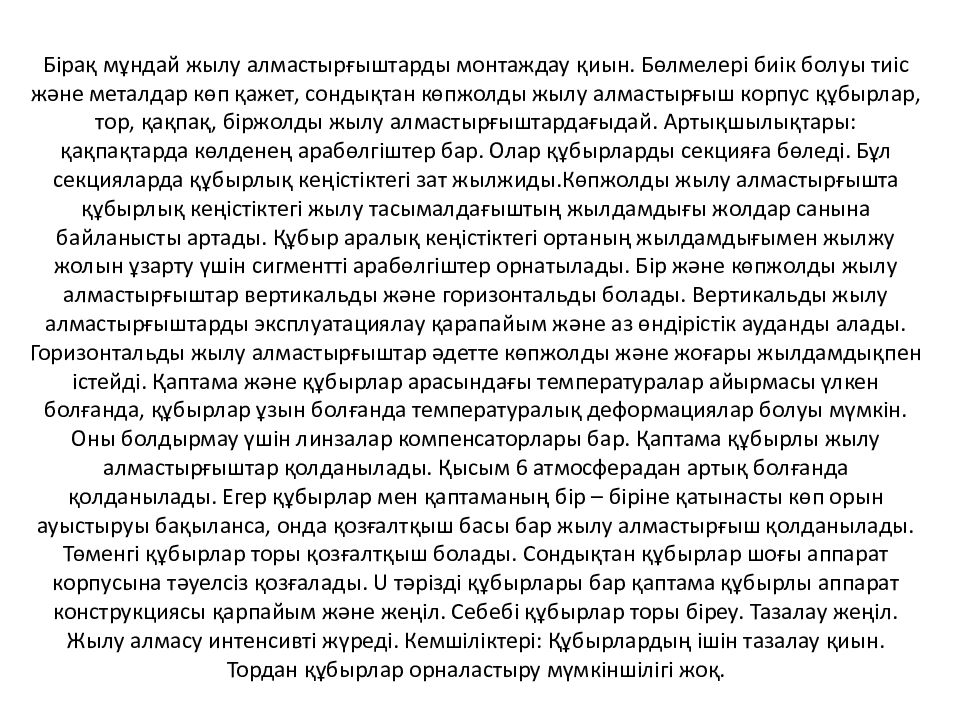

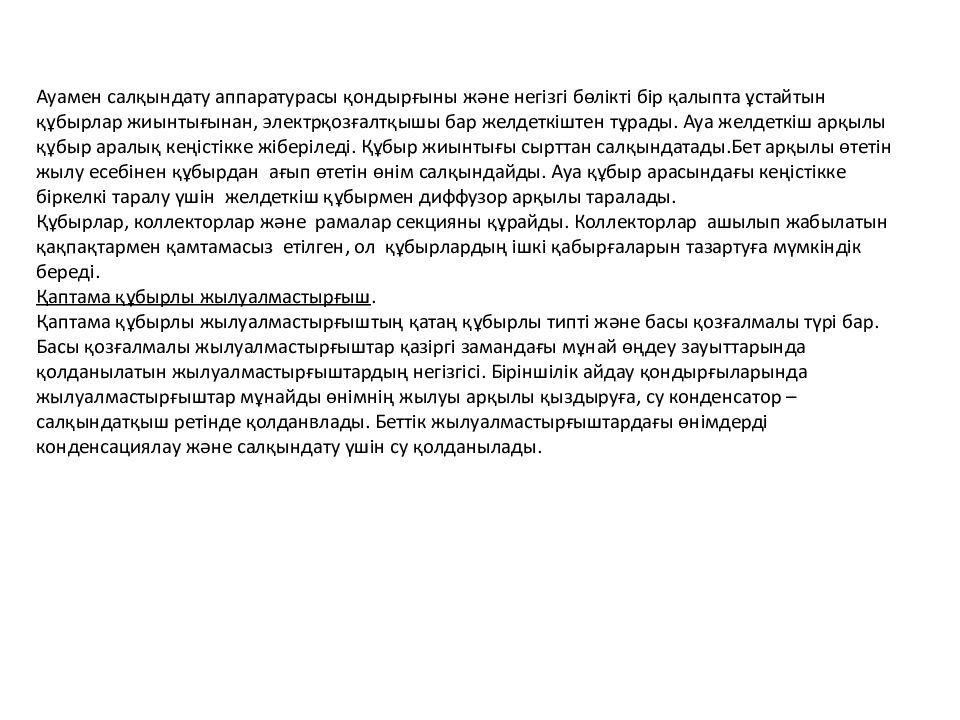

Слайд 8: Бірақ мұндай жылу алмастырғыштарды монтаждау қиын. Бөлмелері биік болуы тиіс және металдар көп қажет, сондықтан көпжолды жылу алмастырғыш корпус құбырлар, тор, қақпақ, біржолды жылу алмастырғыштардағыдай. Артықшылықтары: қақпақтарда көлденең арабөлгіштер бар. Олар құбырларды секцияға бөледі. Бұл секцияларда құбырлық кеңістіктегі зат жылжиды.Көпжолды жылу алмастырғышта құбырлық кеңістіктегі жылу тасымалдағыштың жылдамдығы жолдар санына байланысты артады. Құбыр аралық кеңістіктегі ортаның жылдамдығымен жылжу жолын ұзарту үшін сигментті арабөлгіштер орнатылады. Бір және көпжолды жылу алмастырғыштар вертикальды және горизонтальды болады. Вертикальды жылу алмастырғыштарды эксплуатациялау қарапайым және аз өндірістік ауданды алады. Горизонтальды жылу алмастырғыштар әдетте көпжолды және жоғары жылдамдықпен істейді. Қаптама және құбырлар арасындағы температуралар айырмасы үлкен болғанда, құбырлар ұзын болғанда температуралық деформациялар болуы мүмкін. Оны болдырмау үшін линзалар компенсаторлары бар. Қаптама құбырлы жылу алмастырғыштар қолданылады. Қысым 6 атмосферадан артық болғанда қолданылады. Егер құбырлар мен қаптаманың бір – біріне қатынасты көп орын ауыстыруы бақыланса, онда қозғалтқыш басы бар жылу алмастырғыш қолданылады. Төменгі құбырлар торы қозғалтқыш болады. Сондықтан құбырлар шоғы аппарат корпусына тәуелсіз қозғалады. U тәрізді құбырлары бар қаптама құбырлы аппарат конструкциясы қарпайым және жеңіл. Себебі құбырлар торы біреу. Тазалау жеңіл. Жылу алмасу интенсивті жүреді. Кемшіліктері: Құбырлардың ішін тазалау қиын. Тордан құбырлар орналастыру мүмкіншілігі жоқ

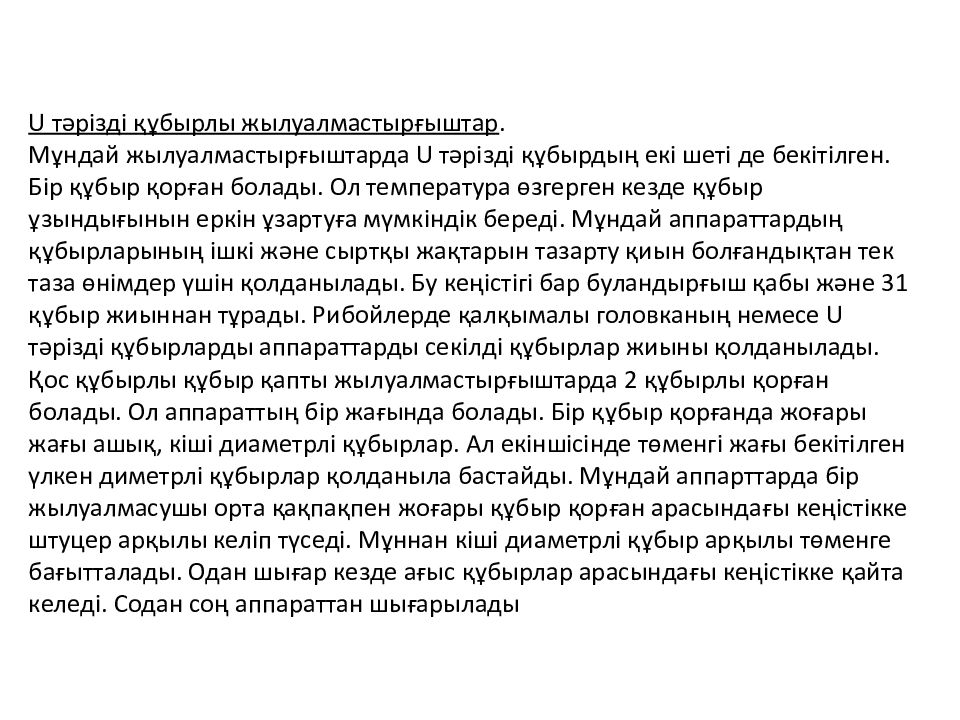

Слайд 9: U тәрізді құбырлы жылуалмастырғыштар. Мұндай жылуалмастырғыштарда U тәрізді құбырдың екі шеті де бекітілген. Бір құбыр қорған болады. Ол температура өзгерген кезде құбыр ұзындығынын еркін ұзартуға мүмкіндік береді. Мұндай аппараттардың құбырларының ішкі және сыртқы жақтарын тазарту қиын болғандықтан тек таза өнімдер үшін қолданылады. Бу кеңістігі бар буландырғыш қабы және 31 құбыр жиыннан тұрады. Рибойлерде қалқымалы головканың немесе U тәрізді құбырларды аппараттарды секілді құбырлар жиыны қолданылады. Қос құбырлы құбыр қапты жылуалмастырғыштарда 2 құбырлы қорған болады. Ол аппараттың бір жағында болады. Бір құбыр қорғанда жоғары жағы ашық, кіші диаметрлі құбырлар. Ал екіншісінде төменгі жағы бекітілген үлкен диметрлі құбырлар қолданыла бастайды. Мұндай аппарттарда бір жылуалмасушы орта қақпақпен жоғары құбыр қорған арасындағы кеңістікке штуцер арқылы келіп түседі. Мұннан кіші диаметрлі құбыр арқылы төменге бағытталады. Одан шығар кезде ағыс құбырлар арасындағы кеңістікке қайта келеді. Содан соң аппараттан шығарылады
Слайд 10

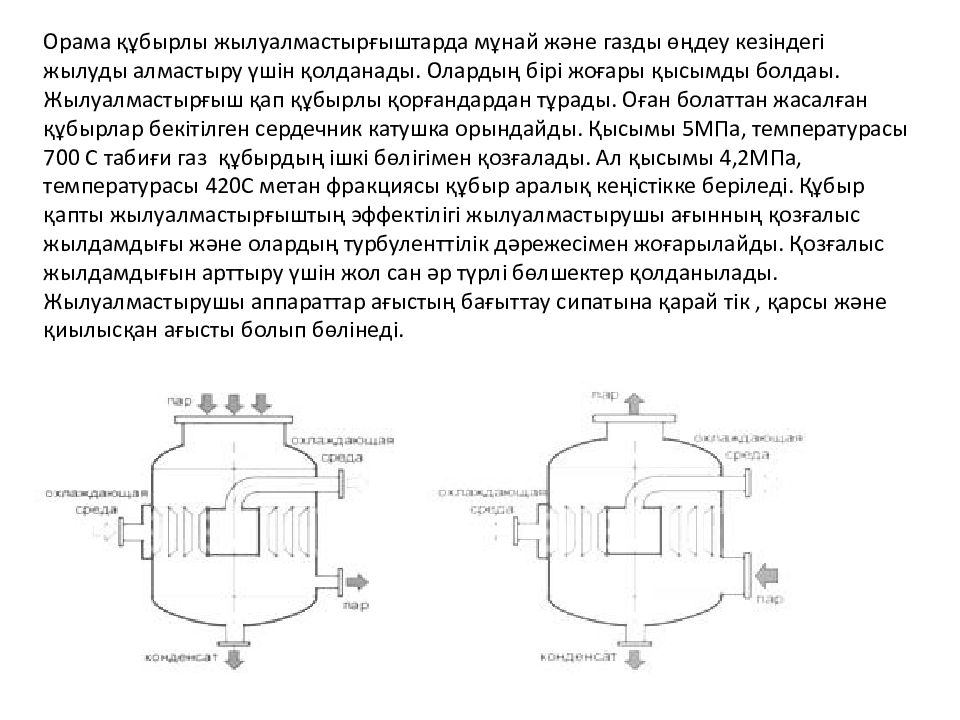

Орама құбырлы жылуалмастырғыштарда мұнай және газды өңдеу кезіндегі жылуды алмастыру үшін қолданады. Олардың бірі жоғары қысымды болдаы. Жылуалмастырғыш қап құбырлы қорғандардан тұрады. Оған болаттан жасалған құбырлар бекітілген сердечник катушка орындайды. Қысымы 5МПа, температурасы 700 С табиғи газ құбырдың ішкі бөлігімен қозғалады. Ал қысымы 4,2МПа, температурасы 420С метан фракциясы құбыр аралық кеңістікке беріледі. Құбыр қапты жылуалмастырғыштың эффектілігі жылуалмастырушы ағынның қозғалыс жылдамдығы және олардың турбуленттілік дәрежесімен жоғарылайды. Қозғалыс жылдамдығын арттыру үшін жол сан әр түрлі бөлшектер қолданылады. Жылуалмастырушы аппараттар ағыстың бағыттау сипатына қарай тік, қарсы және қиылысқан ағысты болып бөлінеді.
Слайд 11: Ирек құбырлы жылуалмастырғыштар. Диаметрі 15 – 20 мм құбырларын спираль тәрізді орамалар жасалынады. Батырмалы ирек құбыр жылуалмастырғыштарда аппараттар ішінде батырылған спиралды ирек құбырмен сұйық, газ және бу өтеді. Аппараттың ішіндегі сұйық көмірсутектердің көптілігімен сұйықтың жылдамдығын ың өте аз болады. Ирек құбырдың сыртындағы сұйықтың жылдамдығын көбейту үшін аппарат ішіне ішкі стакан орнатады. Мұндай аппараттарда жылу мөлшері төмен болады. Бұл аппараттың артықшылықтары: құрылымның қарапайымдылығы, арзандығы, тазалау мен жөндеудің оңа йлығы, жоғары қысымда және химиялық активті ортада пайдалану мүмкіндігі. Егер қаныққан су болса, ондай ирек құбыр ұзындығының диаметрге қатынасы 200 – 275 аралығында болуы керек, ал егер одан көп болса бу конденсаты ирек құбырлардың төменгі жағына жиналып, жылуалмасу процесінің жылдамдығын азайтады гидравликалық кедергіні көбейтеді. Кемшіліктері: өлшемі үлкен, құбырдың ішкі бетін тазарту қиын, жылу беру коэффициенті аз. Араластырғыш жылу алмастырғыштар аппараттарда жылу берілісі тікелей соқтығысумен араласу нәтижесінде жүреді. Мұндай аппараттарды буларды конденсациялауда, газдарды сумен салқындатуда және суды ауамен салқындатуда қолданады
Слайд 12

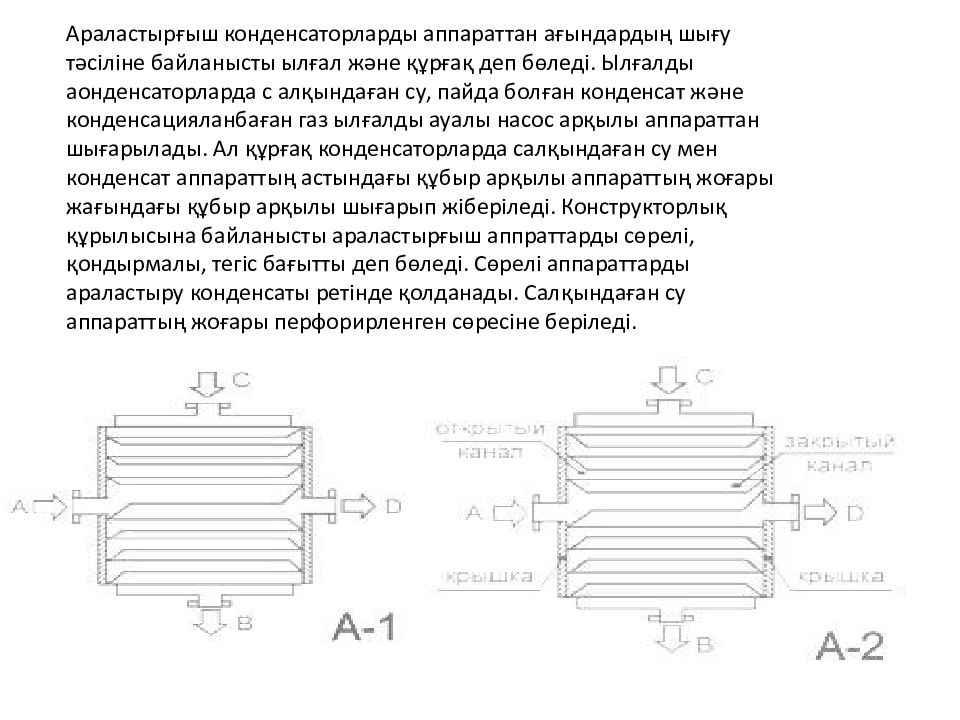

Араластырғыш конденсаторларды аппараттан ағындардың шығу тәсіліне байланысты ылғал және құрғақ деп бөледі. Ылғалды аонденсаторларда с алқындаған су, пайда болған конденсат және конденсацияланбаған газ ылғалды ауалы насос арқылы аппараттан шығарылады. Ал құрғақ конденсаторларда салқындаған су мен конденсат аппараттың астындағы құбыр арқылы аппараттың жоғары жағындағы құбыр арқылы шығарып жіберіледі. Конструкторлық құрылысына байланысты араластырғыш аппраттарды сөрелі, қондырмалы, тегіс бағытты деп бөледі. Сөрелі аппараттарды араластыру конденсаты ретінде қолданады. Салқындаған су аппараттың жоғары перфорирленген сөресіне беріледі.

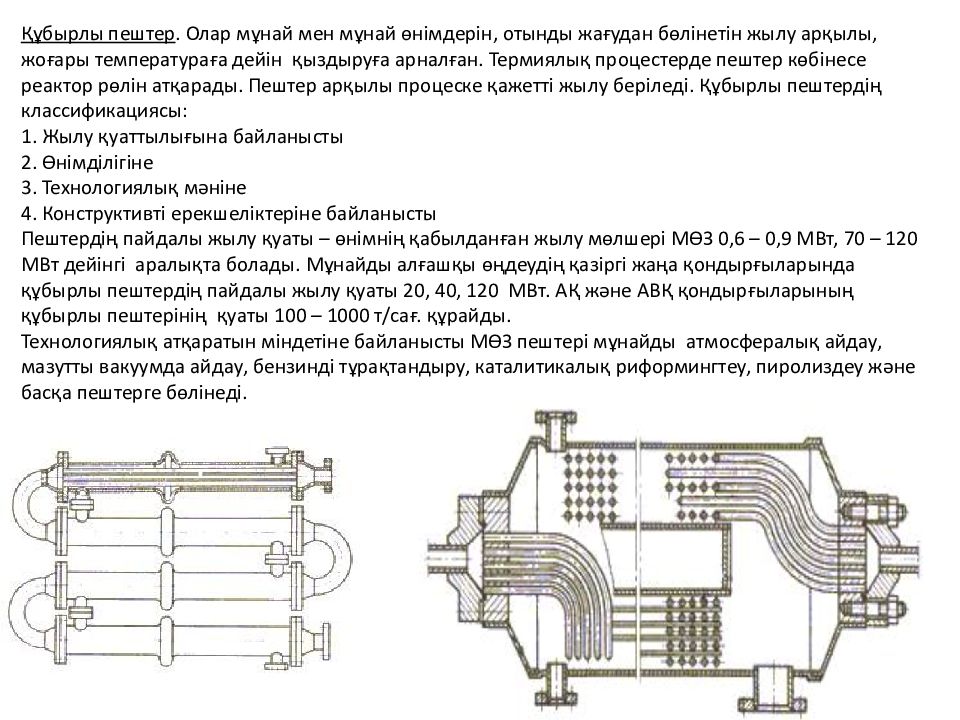

Слайд 13: Құбырлы пештер. Олар мұнай мен мұнай өнімдерін, отынды жағудан бөлінетін жылу арқылы, жоғары температураға дейін қыздыруға арналған. Термиялық процестерде пештер көбінесе реактор рөлін атқарады. Пештер арқылы процеске қажетті жылу беріледі. Құбырлы пештердің классификациясы: 1. Жылу қуаттылығына байланысты 2. Өнімділігіне 3. Технологиялық мәніне 4. Конструктивті ерекшеліктеріне байланысты Пештердің пайдалы жылу қуаты – өнімнің қабылданған жылу мөлшері МӨЗ 0,6 – 0,9 МВт, 70 – 120 МВт дейінгі аралықта болады. Мұнайды алғашқы өңдеудің қазіргі жаңа қондырғыларында құбырлы пештердің пайдалы жылу қуаты 20, 40, 120 МВт. АҚ және АВҚ қондырғыларының құбырлы пештерінің қуаты 100 – 1000 т/сағ. құрайды. Технологиялық атқаратын міндетіне байланысты МӨЗ пештері мұнайды атмосфералық айдау, мазутты вакуумда айдау, бензинді тұрақтандыру, каталитикалық риформингтеу, пиролиздеу және басқа пештерге бөлінеді
Последний слайд презентации: Жылуалмастырғыш

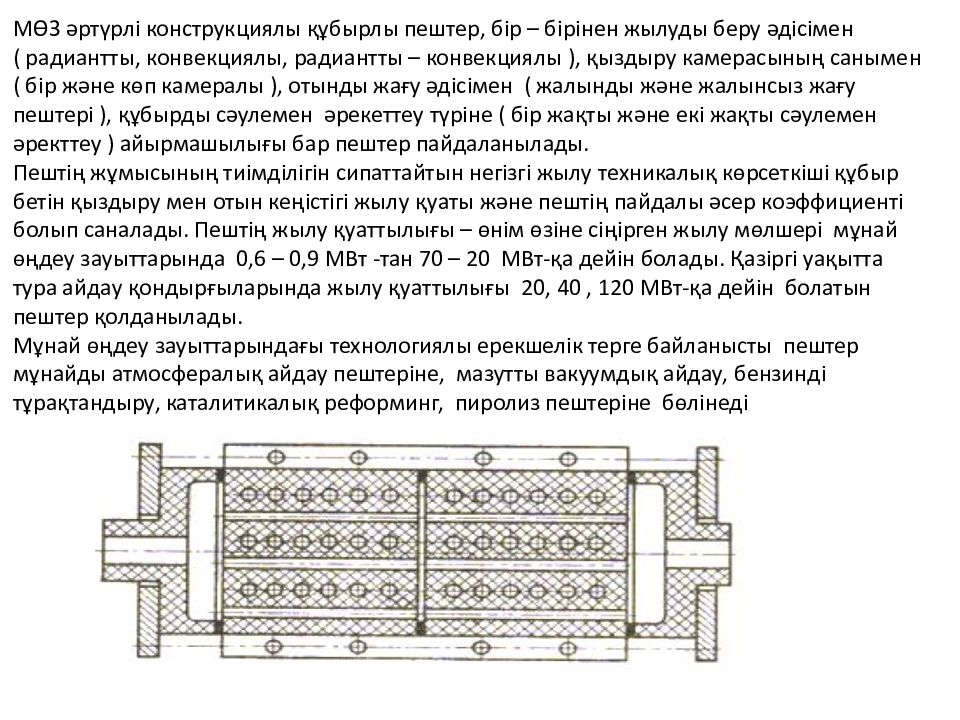

МӨЗ әртүрлі конструкциялы құбырлы пештер, бір – бірінен жылуды беру әдісімен ( радиантты, конвекциялы, радиантты – конвекциялы ), қыздыру камерасының санымен ( бір және көп камералы ), отынды жағу әдісімен ( жалынды және жалынсыз жағу пештері ), құбырды сәулемен әрекеттеу түріне ( бір жақты және екі жақты сәулемен әректтеу ) айырмашылығы бар пештер пайдаланылады. Пештің жұмысының тиімділігін сипаттайтын негізгі жылу техникалық көрсеткіші құбыр бетін қыздыру мен отын кеңістігі жылу қуаты және пештің пайдалы әсер коэффициенті болып саналады. Пештің жылу қуаттылығы – өнім өзіне сіңірген жылу мөлшері мұнай өңдеу зауыттарында 0,6 – 0,9 МВт - тан 70 – 20 МВт- қа дейін болады. Қазіргі уақытта тура айдау қондырғыларында жылу қуаттылығы 20, 40, 120 МВт- қа дейін болатын пештер қолданылады. Мұнай өңдеу зауыттарындағы технологиялы ерекшелік терге байланысты пештер мұнайды атмосфералық айдау пештеріне, мазутты вакуумдық айдау, бензинді тұрақтандыру, каталитикалық реформинг, пиролиз пештеріне бөлінеді
