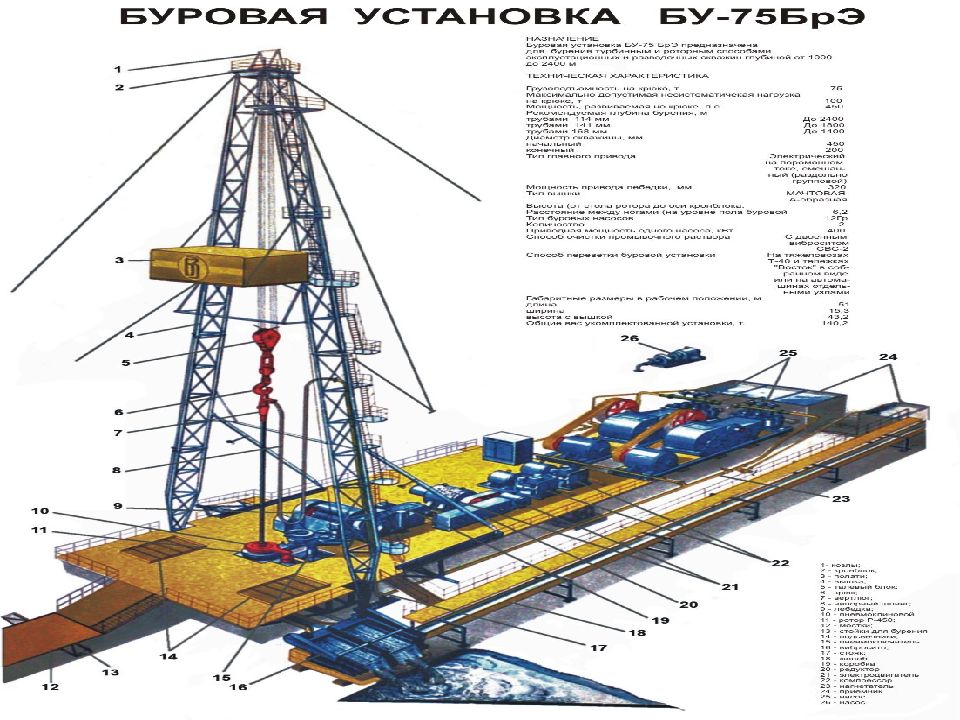

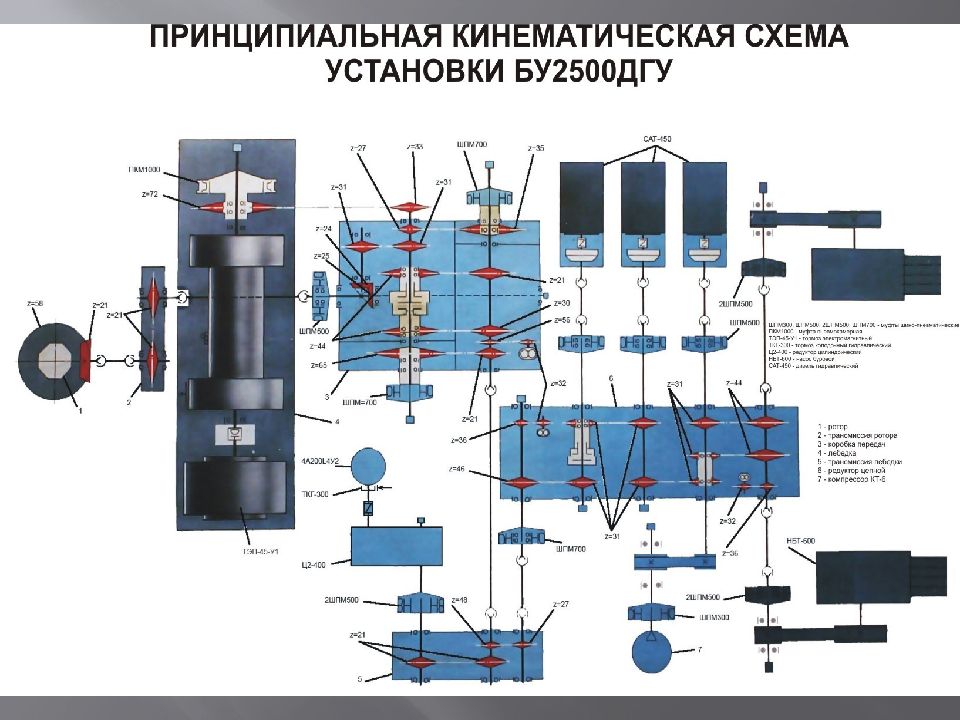

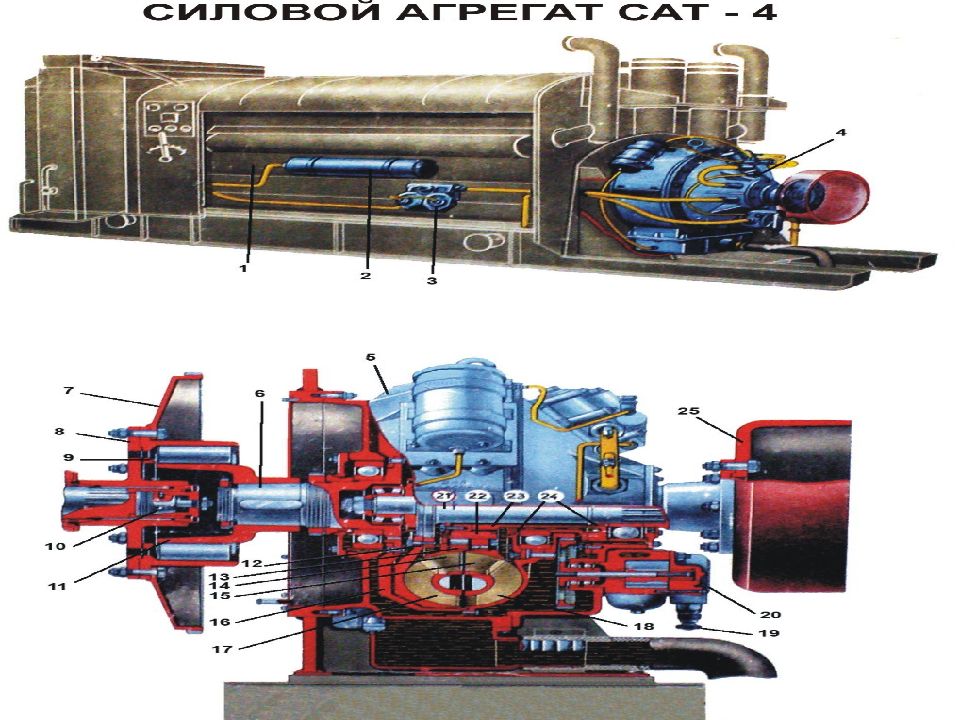

Первый слайд презентации: Буровые вышки

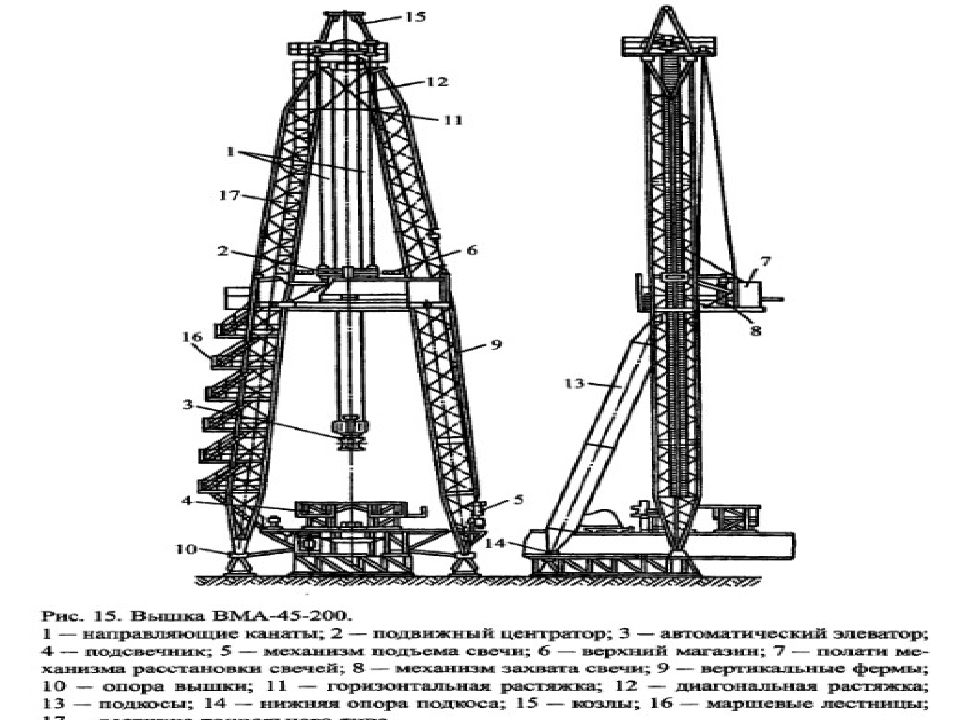

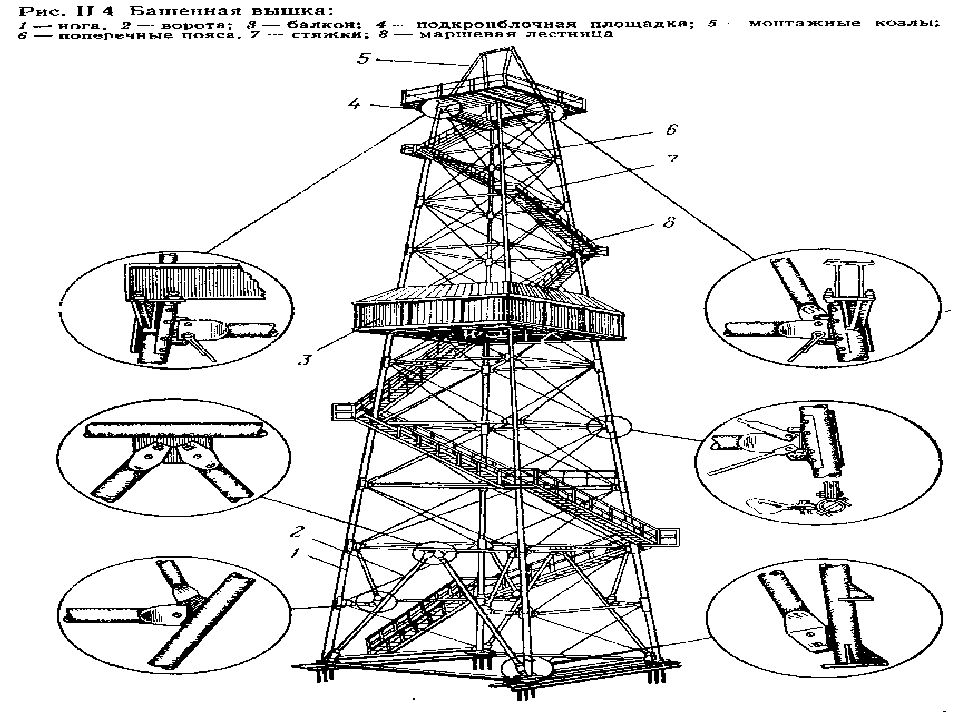

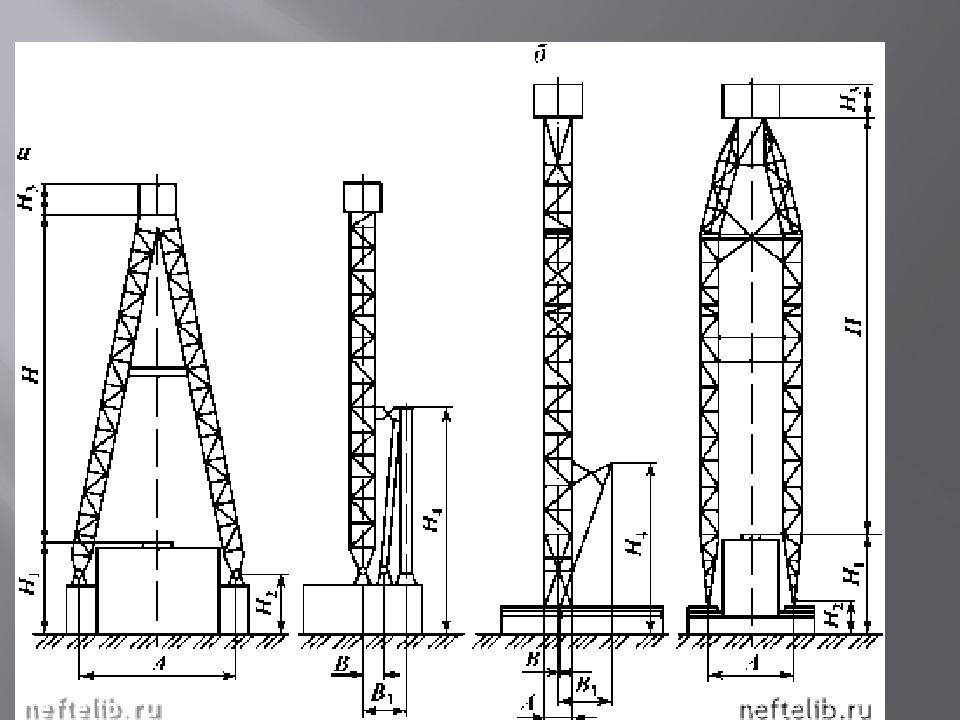

1 – башенная вышка; 2 – мачтовая вышка

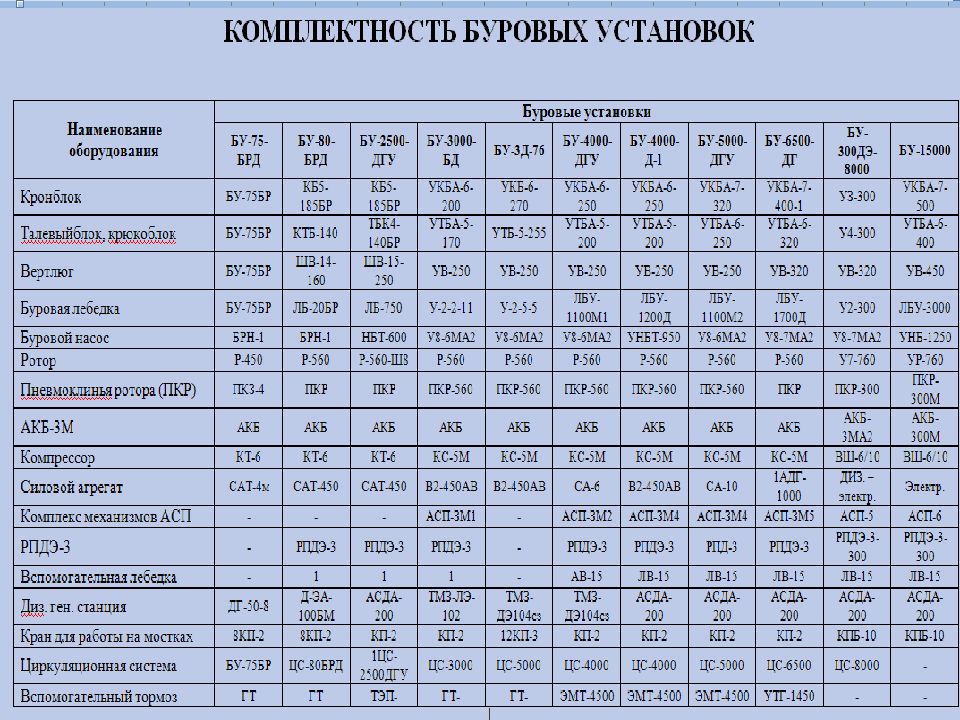

Изображение слайда

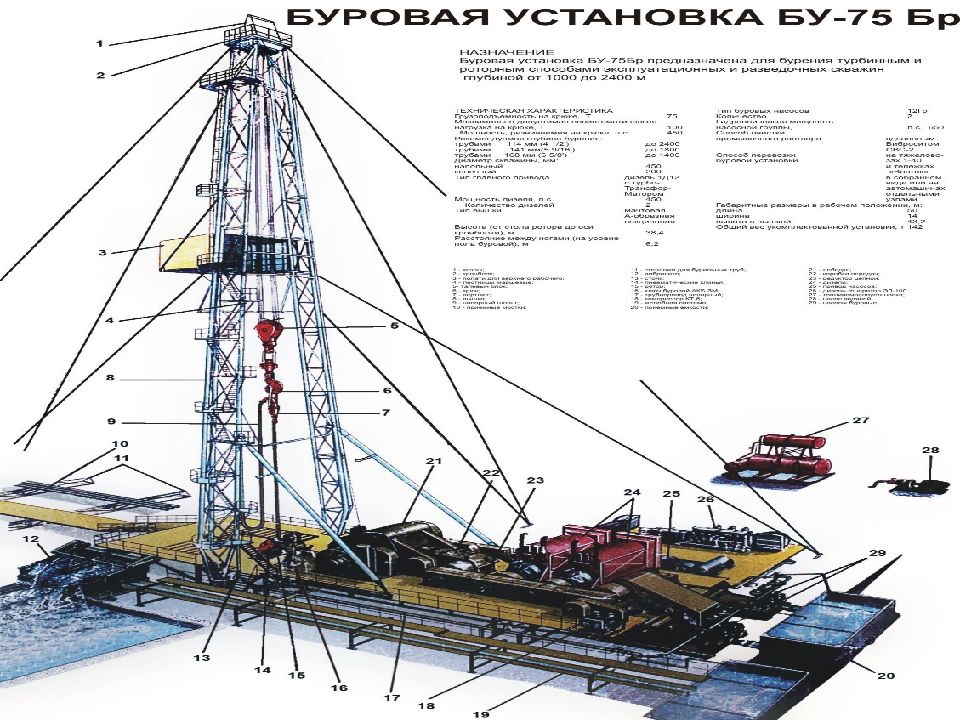

Слайд 2

Изображение слайда

Слайд 3

Изображение слайда

Слайд 4

Изображение слайда

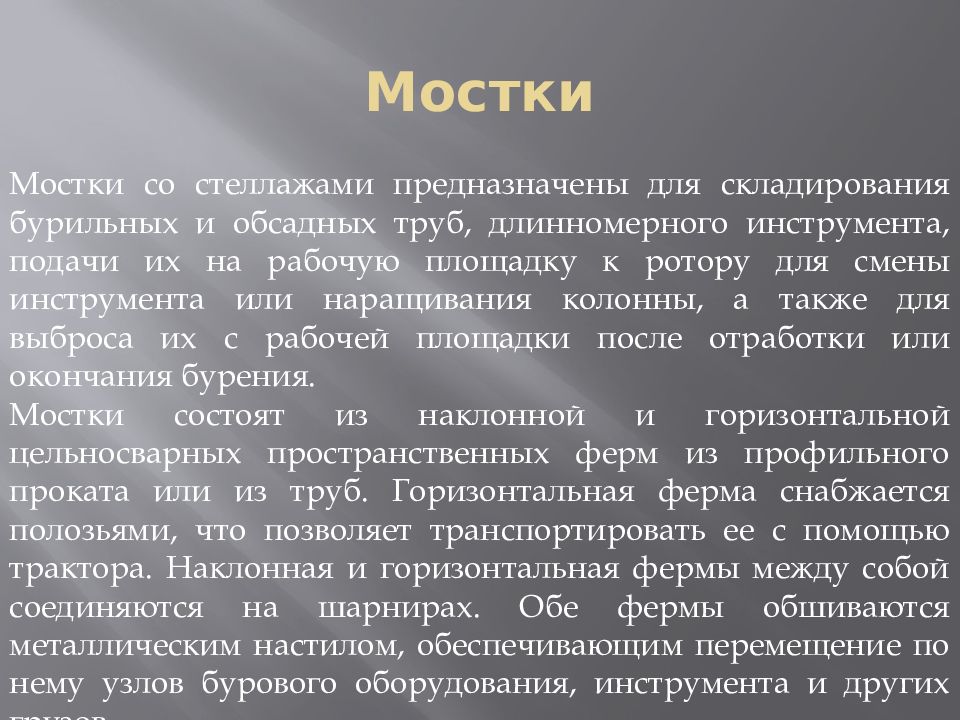

Слайд 5: Мостки

Мостки со стеллажами предназначены для складирования бурильных и обсадных труб, длинномерного инструмента, подачи их на рабочую площадку к ротору для смены инструмента или наращивания колонны, а также для выброса их с рабочей площадки после отработки или окончания бурения. Мостки состоят из наклонной и горизонтальной цельносварных пространственных ферм из профильного проката или из труб. Горизонтальная ферма снабжается полозьями, что позволяет транспортировать ее с помощью трактора. Наклонная и горизонтальная фермы между собой соединяются на шарнирах. Обе фермы обшиваются металлическим настилом, обеспечивающим перемещение по нему узлов бурового оборудования, инструмента и других грузов.

Изображение слайда

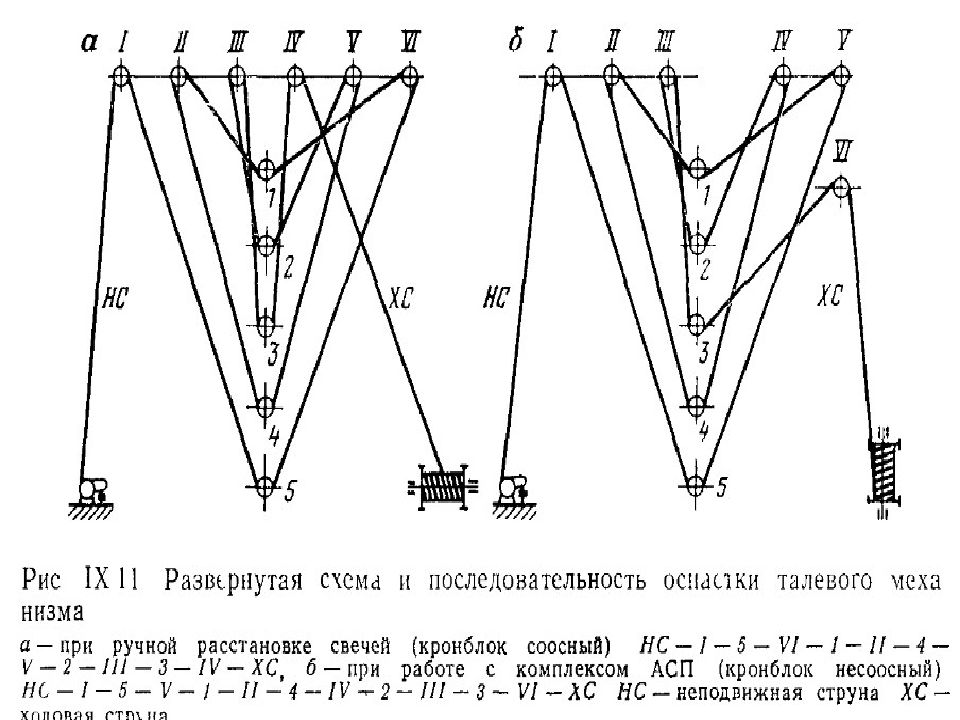

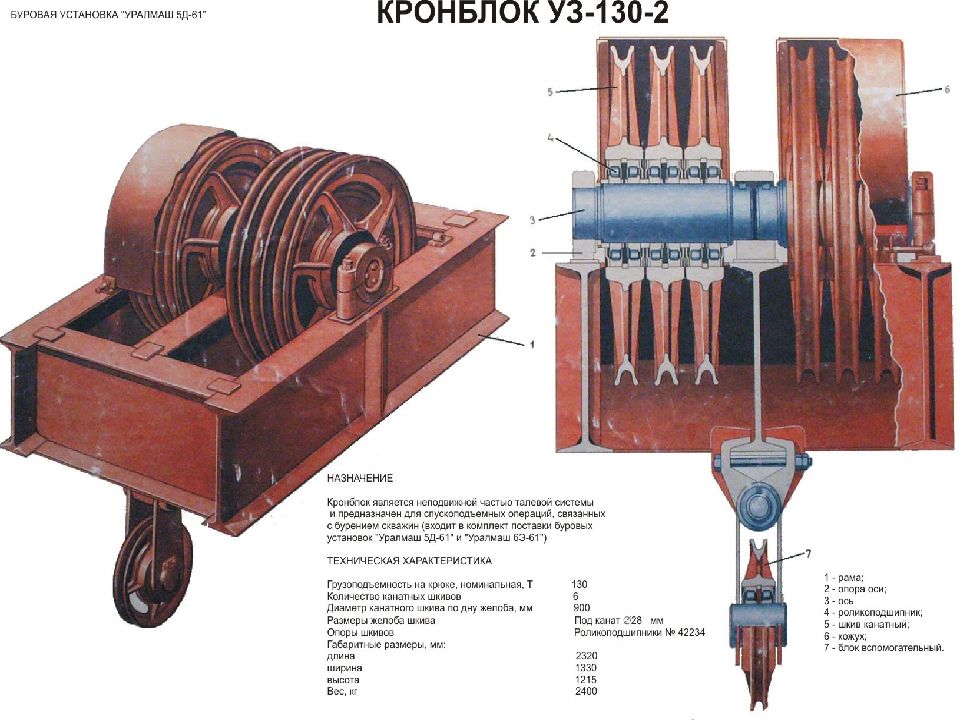

Слайд 6: Талевая система

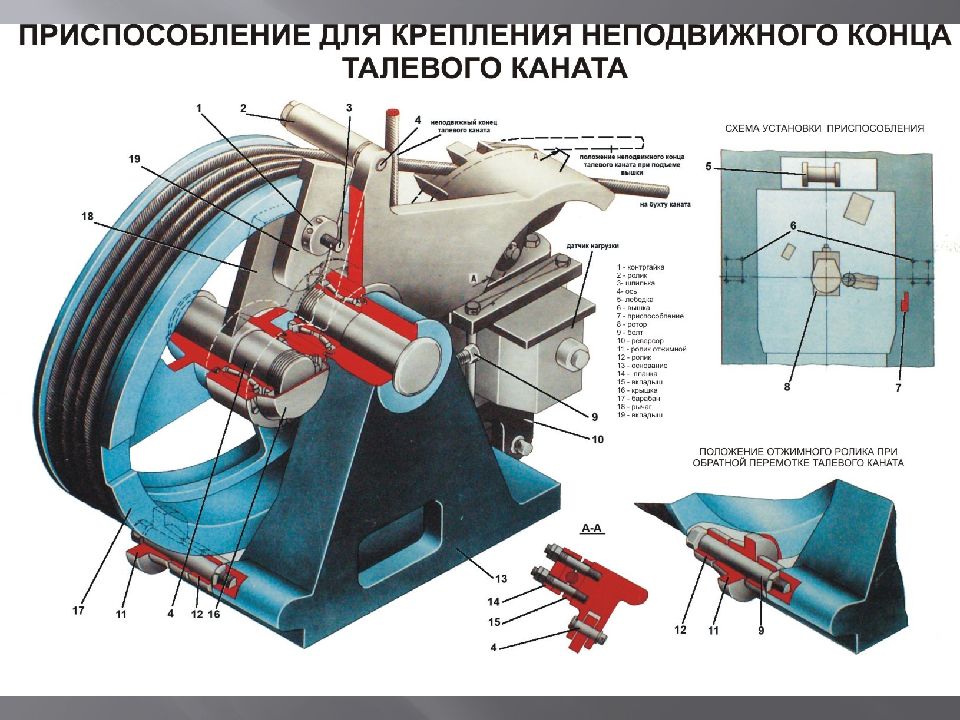

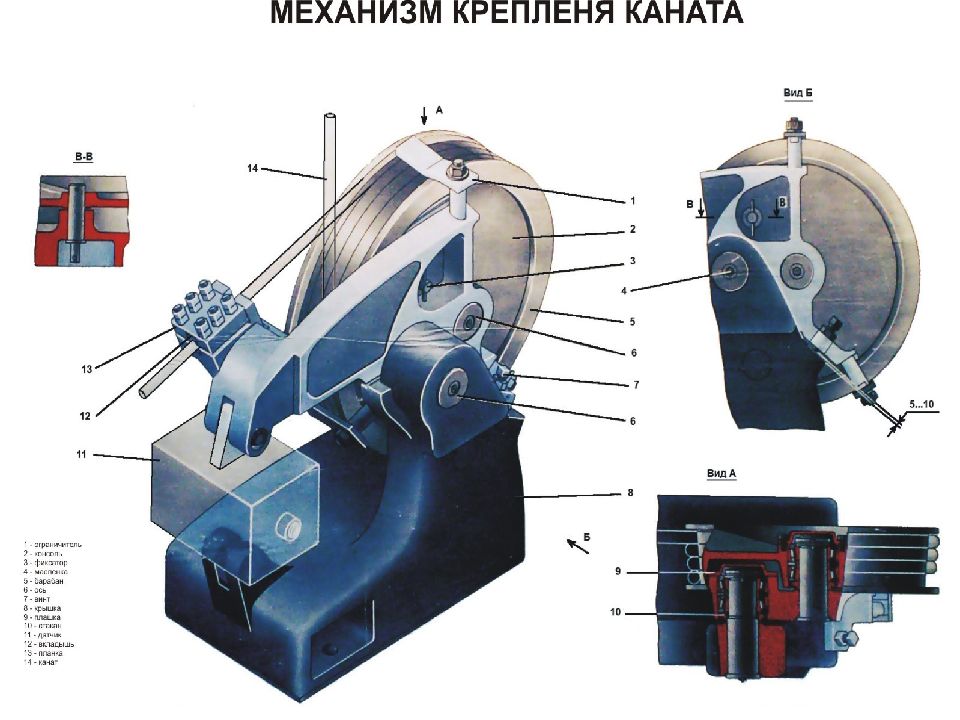

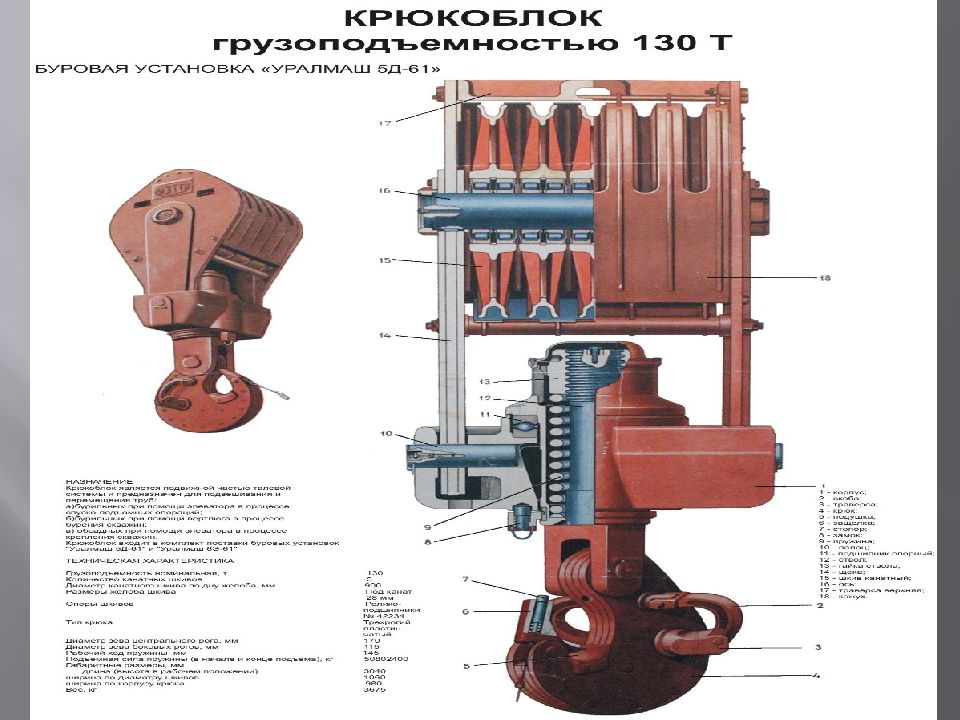

А- ходовой конец талевого каната Б- лебедка 1- крюк 2- талевый блок 3- рабочие струны 4- кронблок 5- механизм закрепления неподвижного конца каната 6- неподвижный конец талевого каната

Изображение слайда

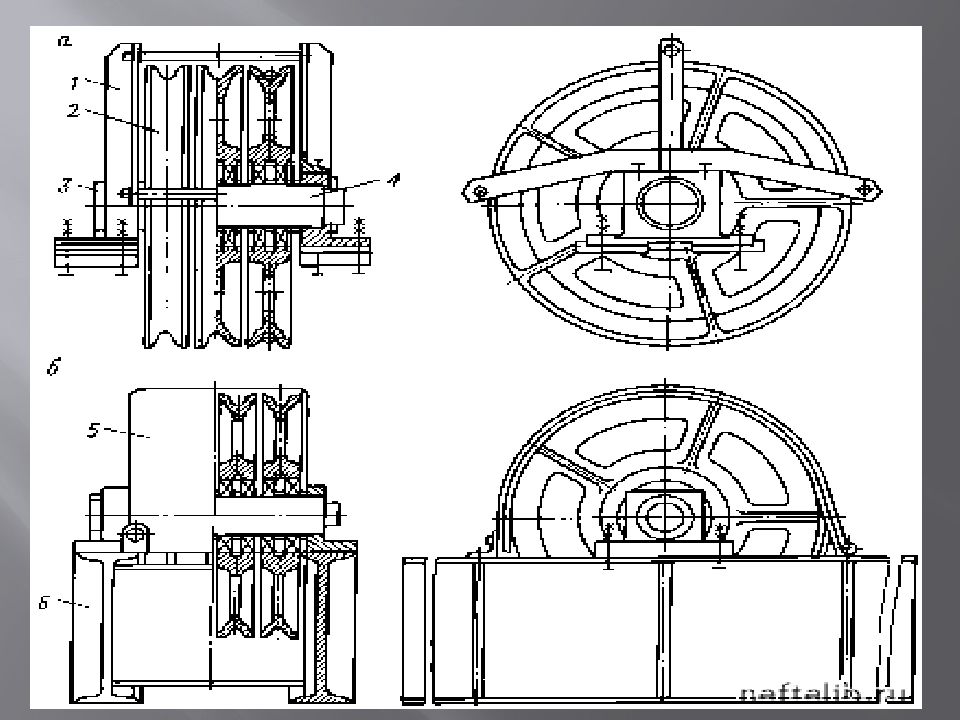

Слайд 7

Изображение слайда

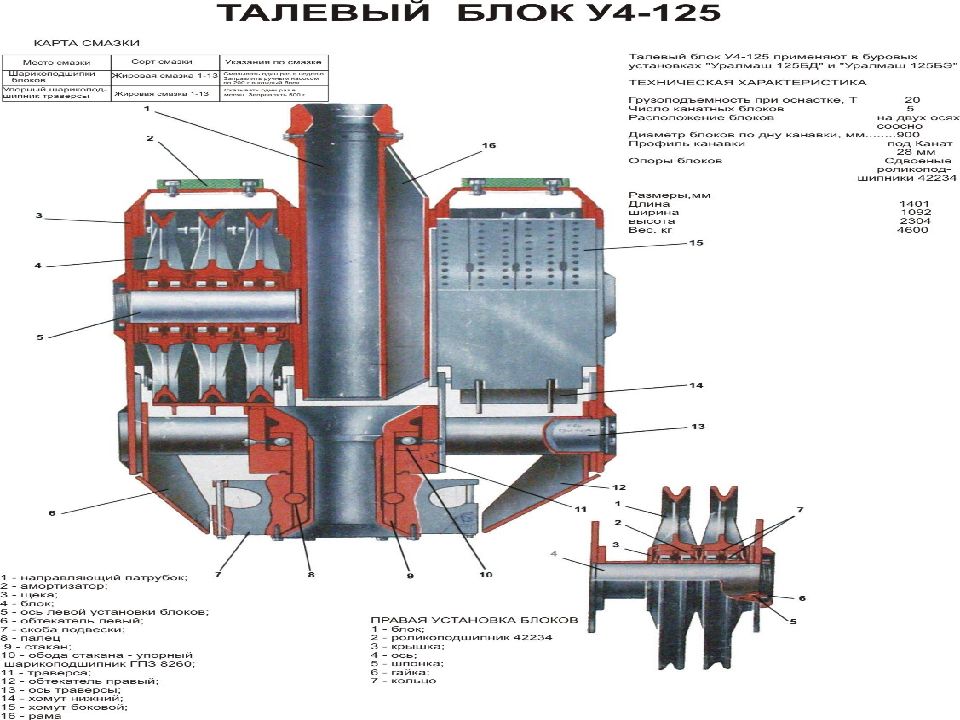

Слайд 8

Изображение слайда

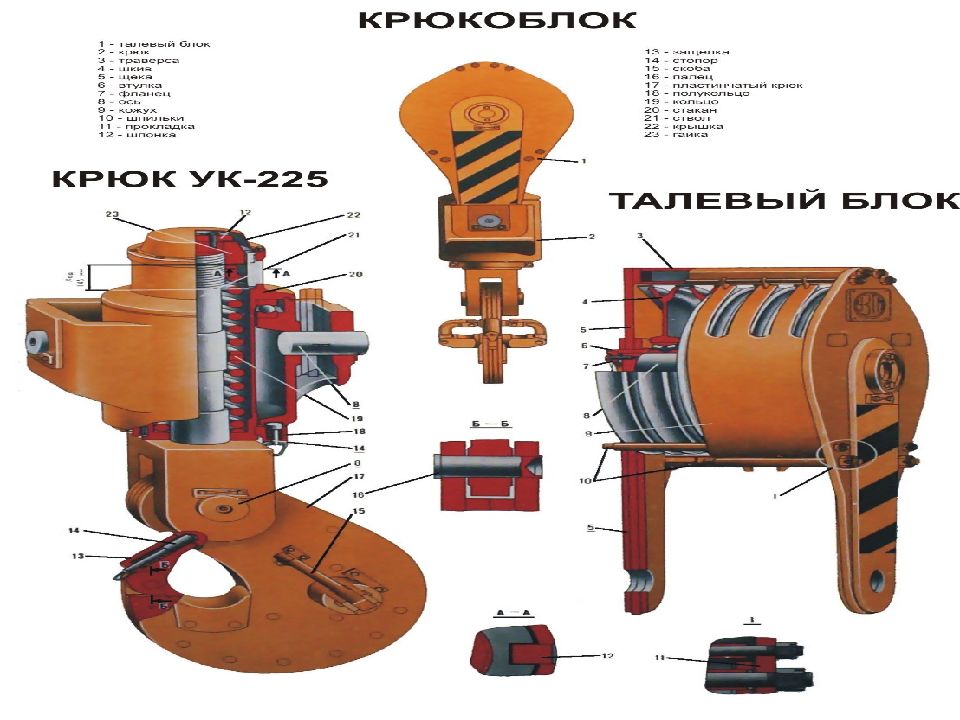

Слайд 9

Изображение слайда

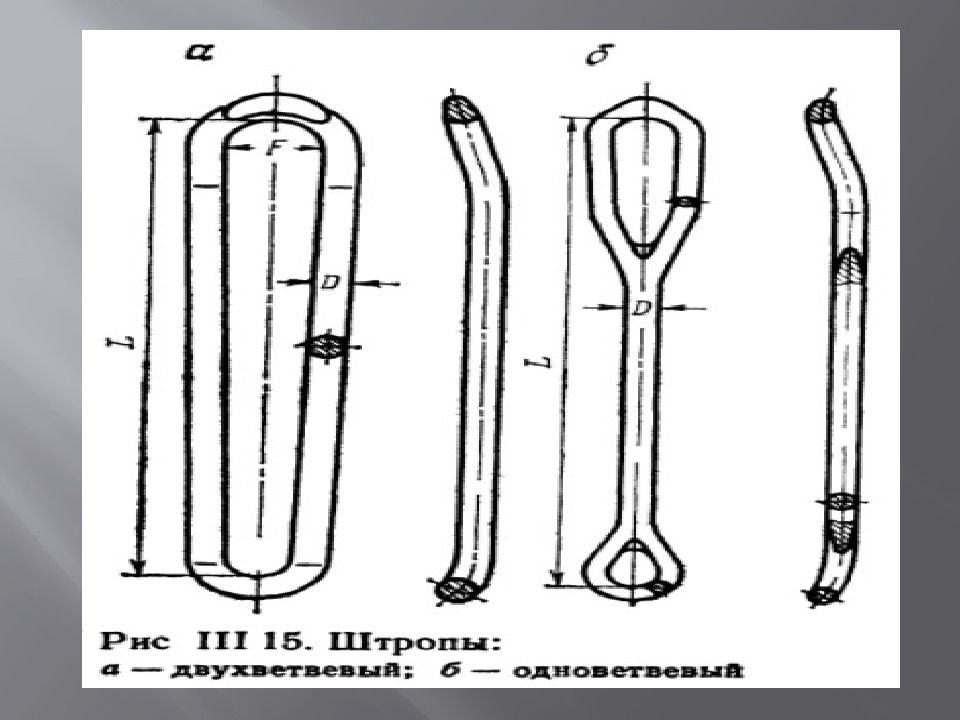

Слайд 10

Изображение слайда

Слайд 11

Изображение слайда

Слайд 12

Изображение слайда

Слайд 13

Изображение слайда

Слайд 14

Изображение слайда

Слайд 15

Изображение слайда

Слайд 16

Изображение слайда

Слайд 17

Изображение слайда

Слайд 18

Изображение слайда

Изображение слайда

Слайд 20

Изображение слайда

Слайд 21

Изображение слайда

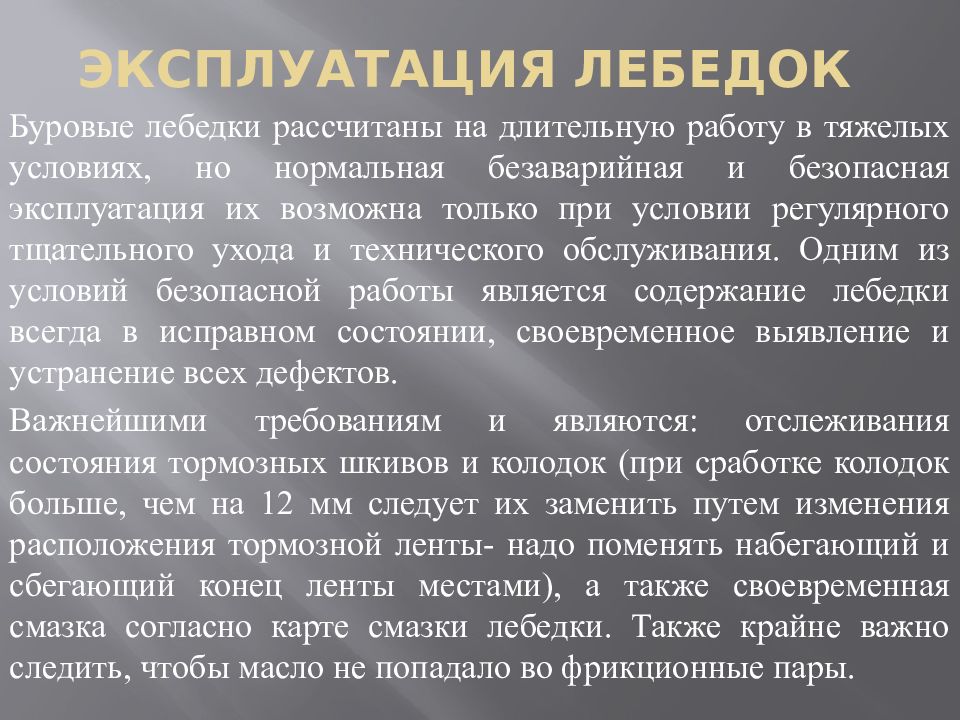

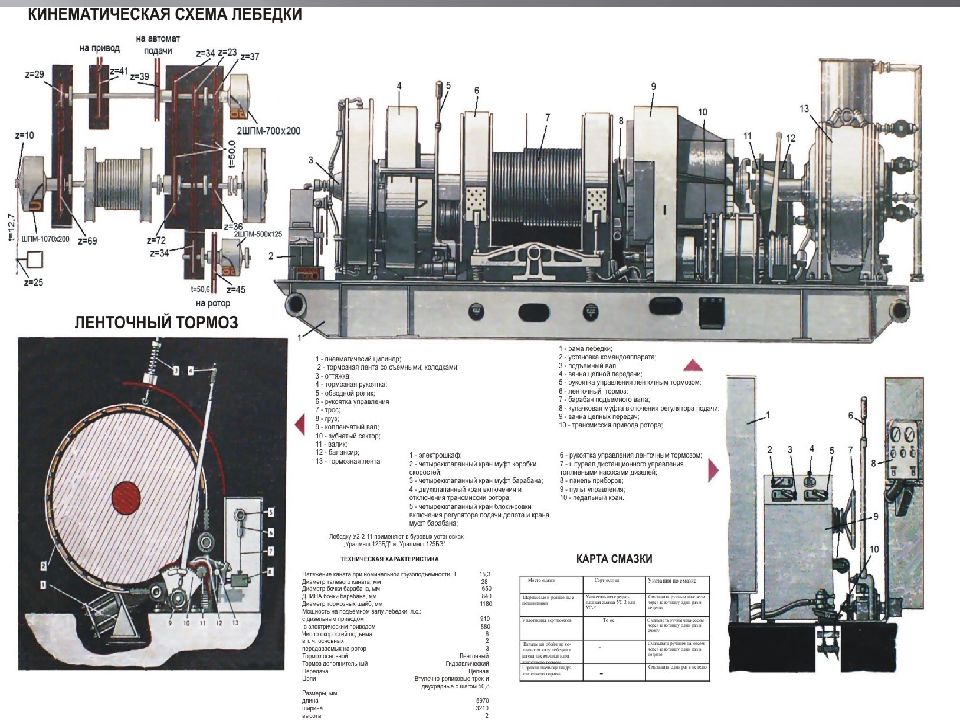

Слайд 22: Эксплуатация лебедок

Буровые лебедки рассчитаны на длительную работу в тяжелых условиях, но нормальная безаварийная и безопасная эксплуатация их возможна только при условии регулярного тщательного ухода и технического обслуживания. Одним из условий безопасной работы является содержание лебедки всегда в исправном состоянии, своевременное выявление и устранение всех дефектов. Важнейшими требованиям и являются : отслеживания состояния тормозных шкивов и колодок (при сработке колодок больше, чем на 12 мм следует их заменить путем изменения расположения тормозной ленты- надо поменять набегающий и сбегающий конец ленты местами), а также своевременная смазка согласно карте смазки лебедки. Также крайне важно следить, чтобы масло не попадало во фрикционные пары.

Изображение слайда

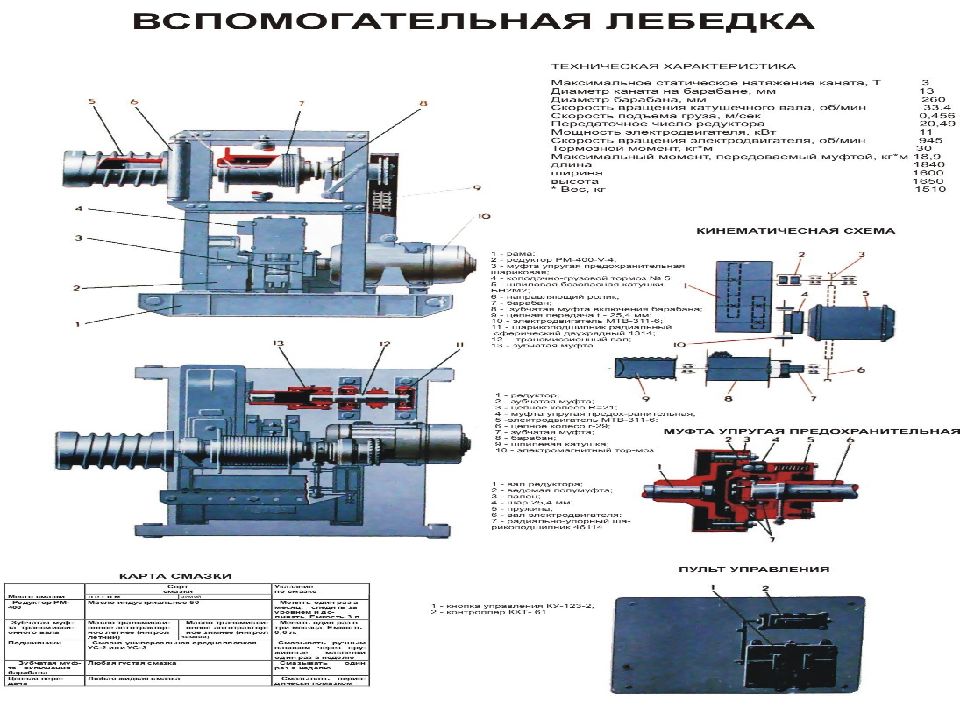

Слайд 23

Изображение слайда

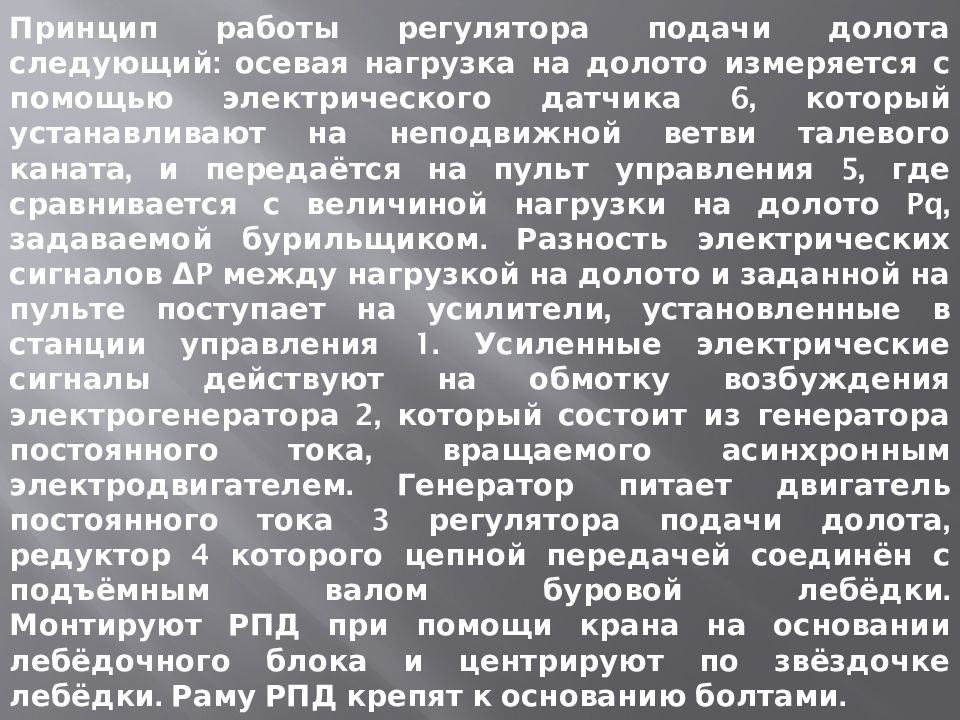

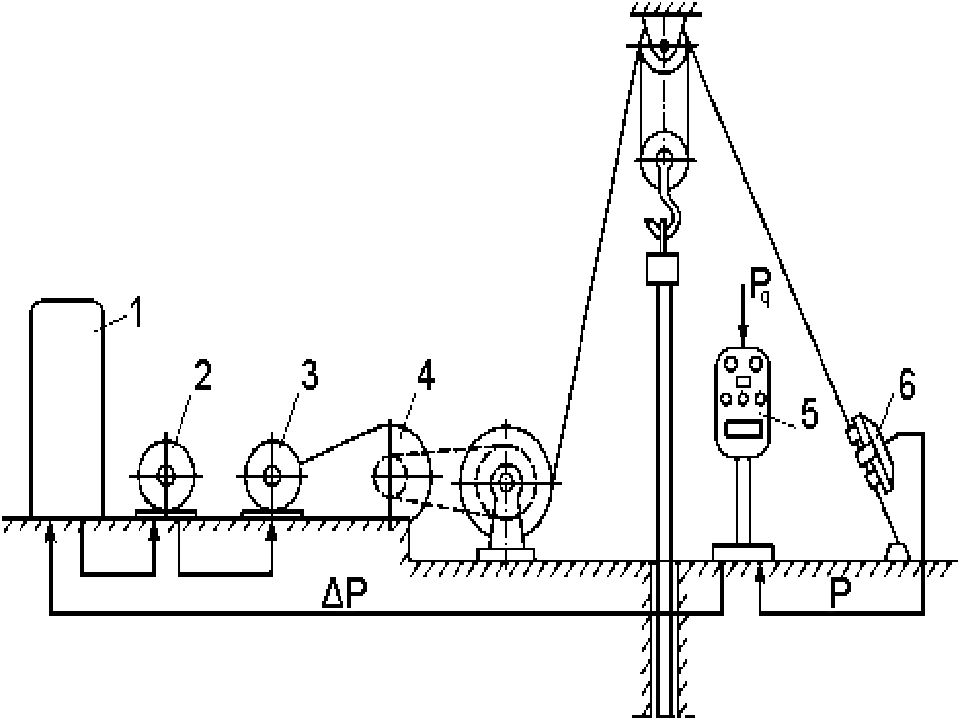

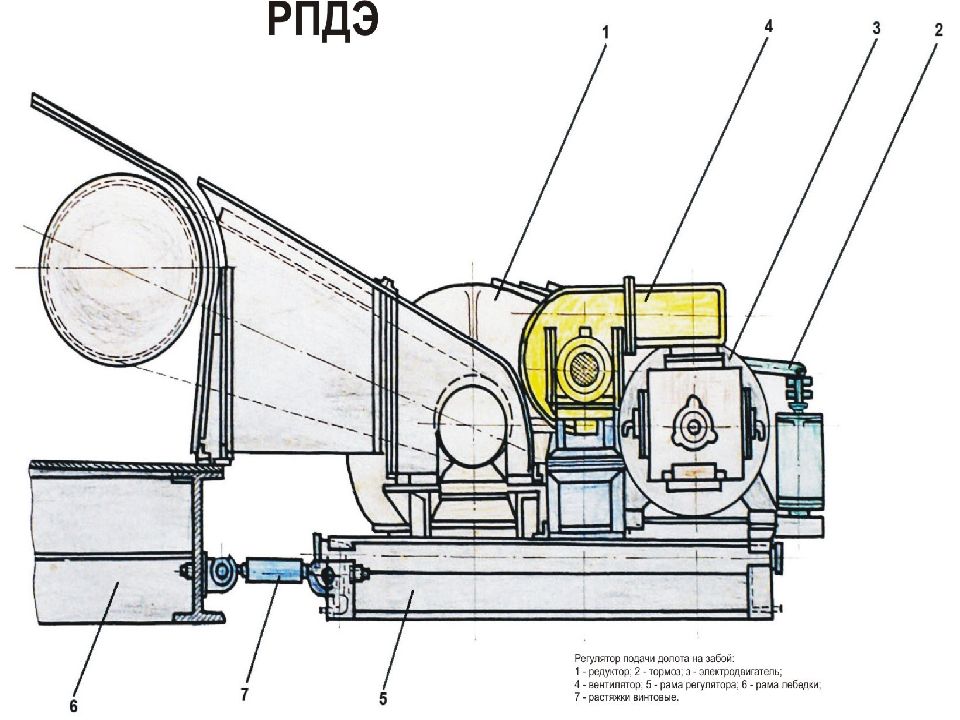

Слайд 24: Принцип работы регулятора подачи долота следующий: осевая нагрузка на долото измеряется с помощью электрического датчика 6, который устанавливают на неподвижной ветви талевого каната, и передаётся на пульт управления 5, где сравнивается с величиной нагрузки на долото Pq, задаваемой бурильщиком. Разность электрических сигналов ΔP между нагрузкой на долото и заданной на пульте поступает на усилители, установленные в станции управления 1. Усиленные электрические сигналы действуют на обмотку возбуждения электрогенератора 2, который состоит из генератора постоянного тока, вращаемого асинхронным электродвигателем. Генератор питает двигатель постоянного тока 3 регулятора подачи долота, редуктор 4 которого цепной передачей соединён с подъёмным валом буровой лебёдки. Монтируют РПД при помощи крана на основании лебёдочного блока и центрируют по звёздочке лебёдки. Раму РПД крепят к основанию болтами

Изображение слайда

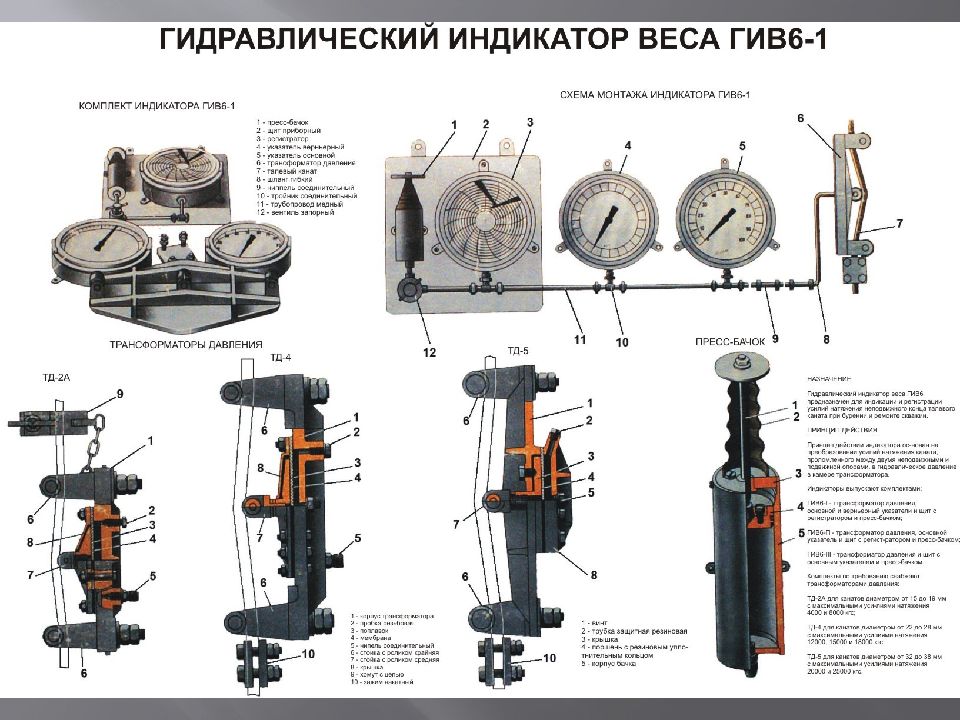

Слайд 25

Изображение слайда

Слайд 26

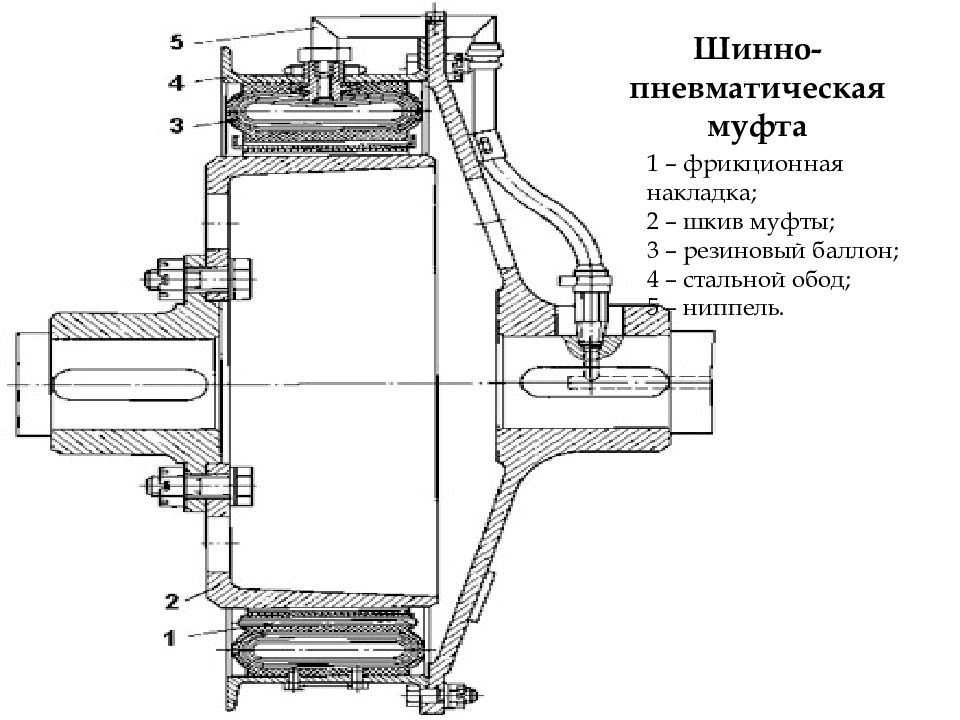

Шинно-пневматическая муфта 1 – фрикционная накладка; 2 – шкив муфты; 3 – резиновый баллон; 4 – стальной обод; 5 – ниппель.

Изображение слайда

Слайд 27

Изображение слайда

Слайд 28

Изображение слайда

Слайд 29

Изображение слайда

Слайд 30

Изображение слайда

Слайд 31

Изображение слайда

Слайд 32

Изображение слайда

Слайд 33

Изображение слайда

Слайд 34

Изображение слайда

Слайд 35

Изображение слайда

Слайд 36

Изображение слайда

Слайд 37

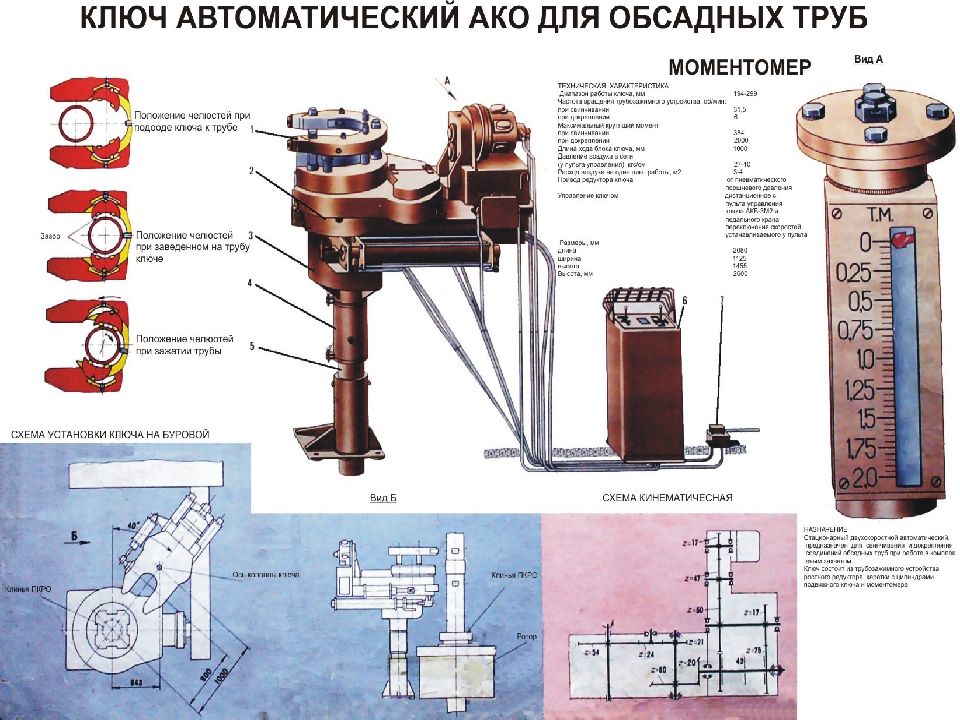

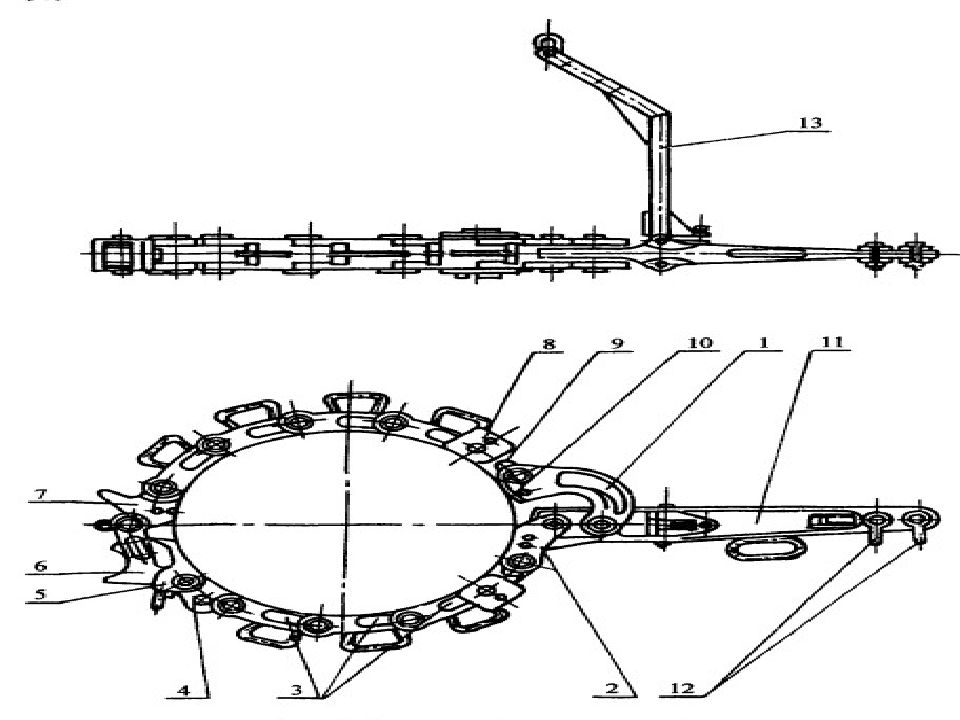

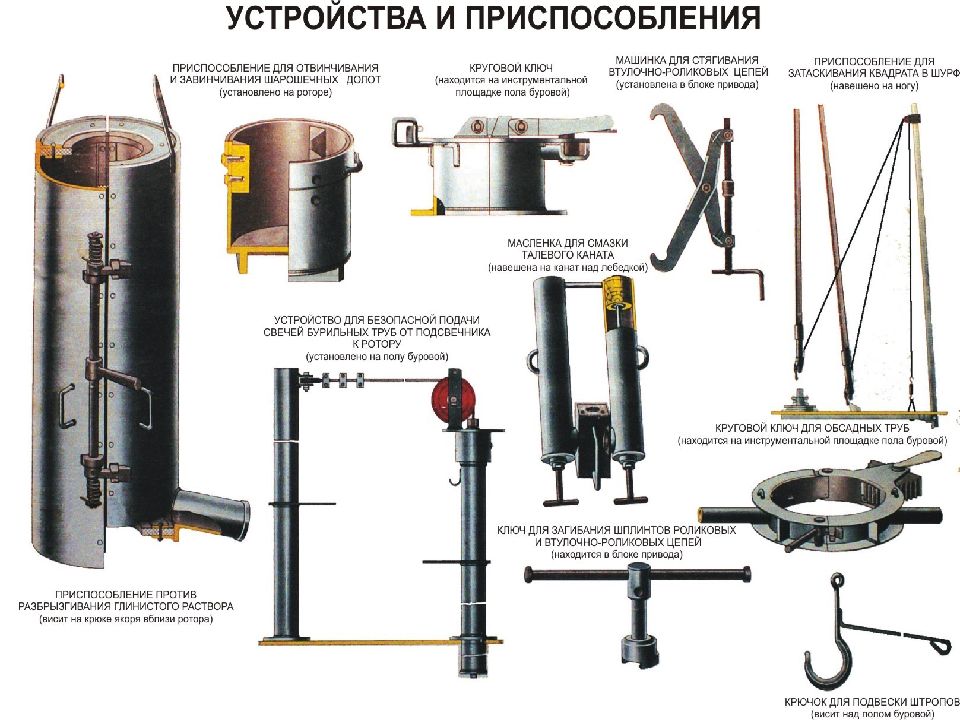

1- большая челюсть 2- малая челюсть 3- сменная большая челюсть 4- сменная малая челюсть 5- зубчатая челюсть 6- защелка 7- соединительная челюсть 8- плашка 9- рычаг 10- серьги 11- подвеска

Изображение слайда

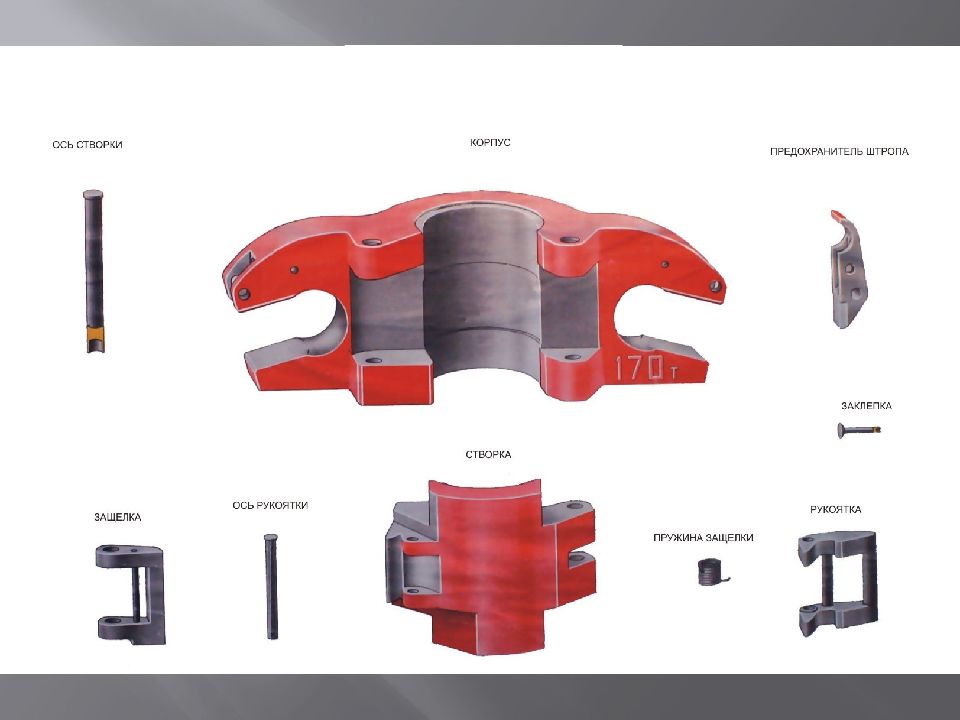

Слайд 38

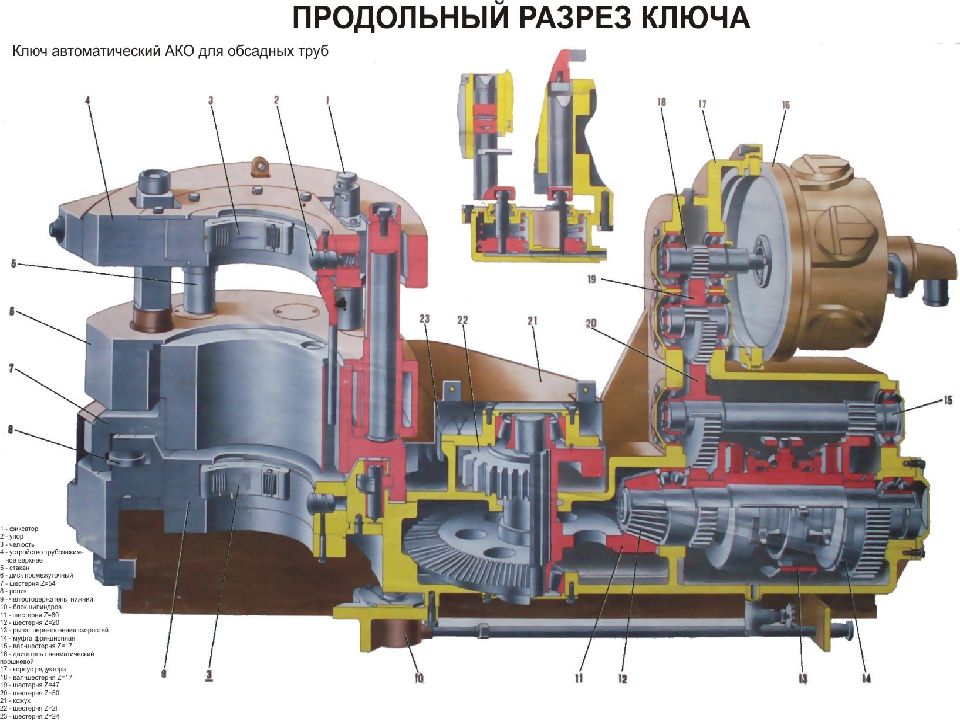

Изображение слайда

Слайд 39

Изображение слайда

Слайд 40

Изображение слайда

Слайд 41

Изображение слайда

Слайд 42

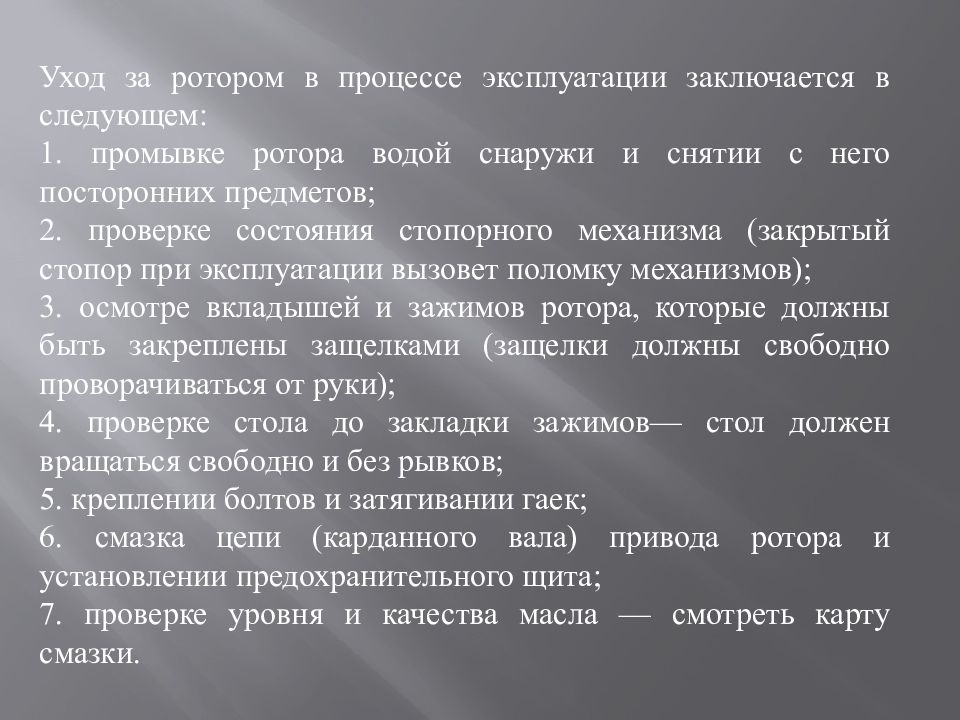

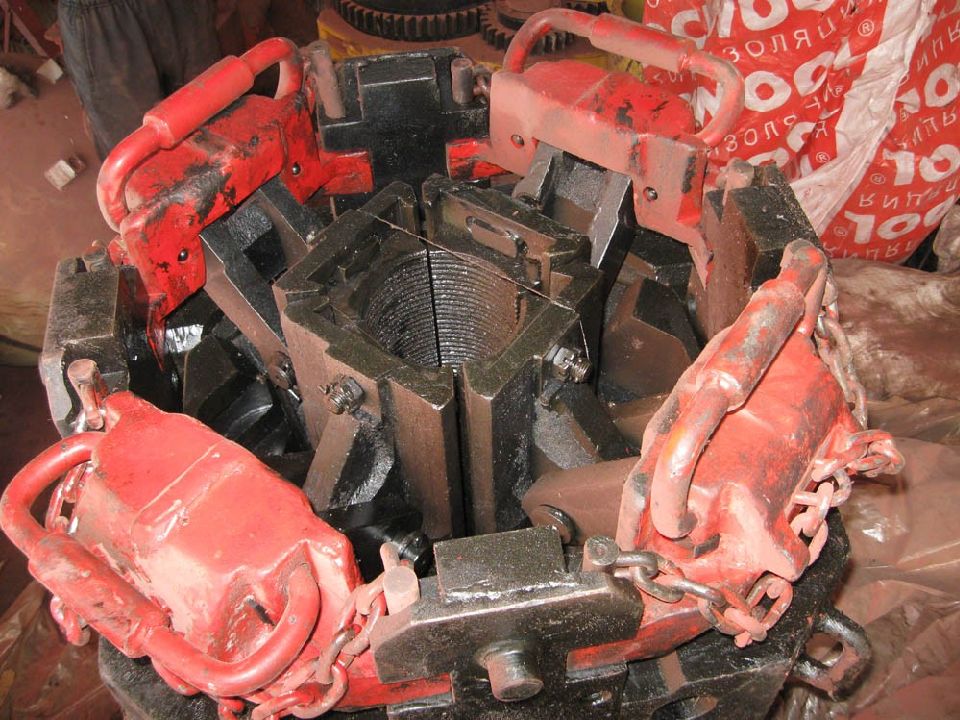

Уход за ротором в процессе эксплуатации заключается в следующем: 1. промывке ротора водой снаружи и снятии с него посторонних предметов; 2. проверке состояния стопорного механизма (закрытый стопор при эксплуатации вызовет поломку механизмов); 3. осмотре вкладышей и зажимов ротора, которые должны быть закреплены защелками (защелки должны свободно проворачиваться от руки); 4. проверке стола до закладки зажимов— стол должен вращаться свободно и без рывков; 5. креплении болтов и затягивании гаек; 6. смазка цепи (карданного вала) привода ротора и установлении предохранительного щита; 7. проверке уровня и качества масла — смотреть карту смазки.

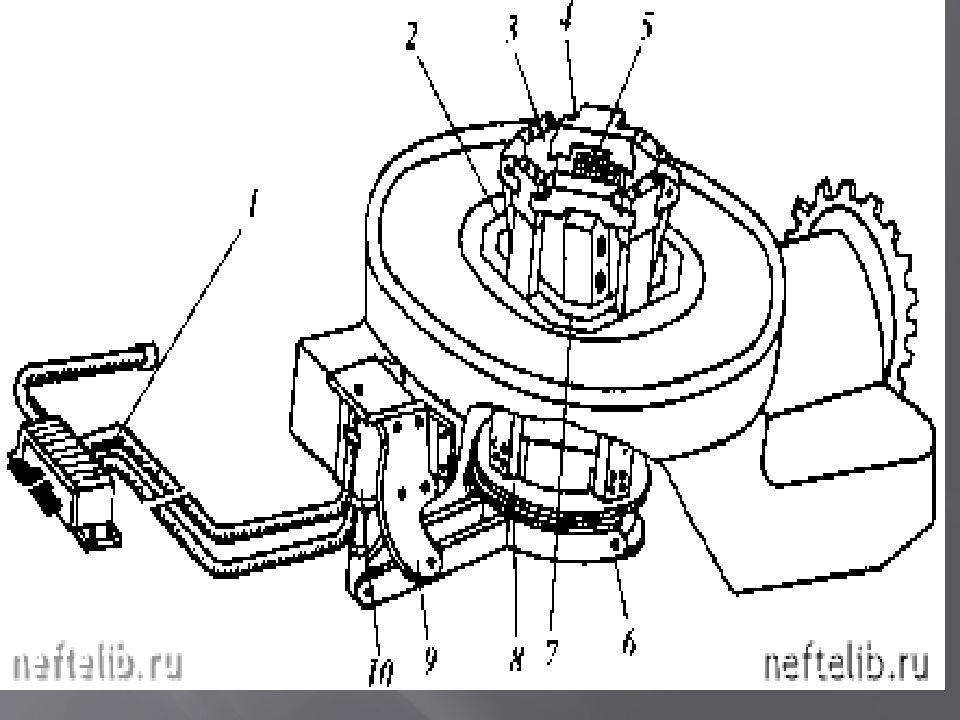

Изображение слайда

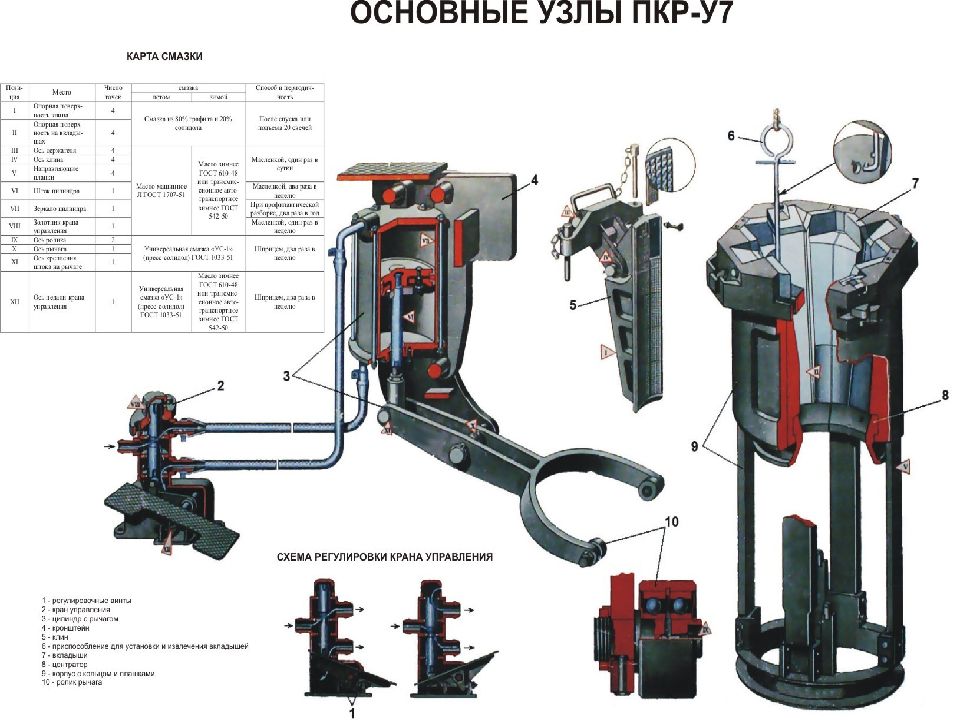

Слайд 43

Изображение слайда

Слайд 44

Изображение слайда

Слайд 45

Изображение слайда

Слайд 46

Изображение слайда

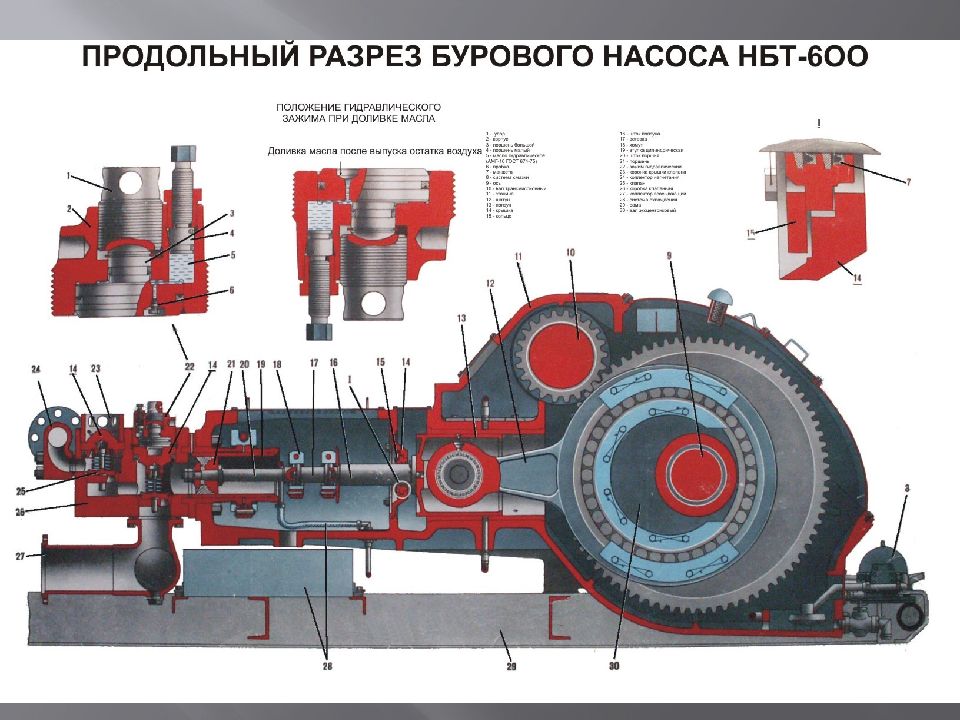

Слайд 47

Изображение слайда

Слайд 48

Изображение слайда

Слайд 49

Изображение слайда

Слайд 50

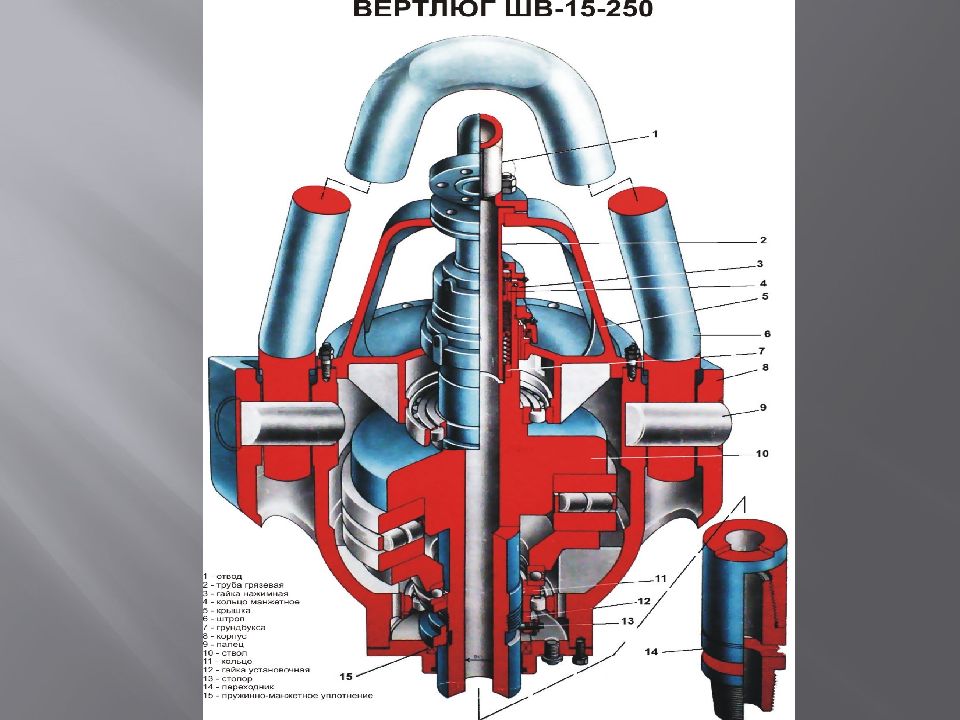

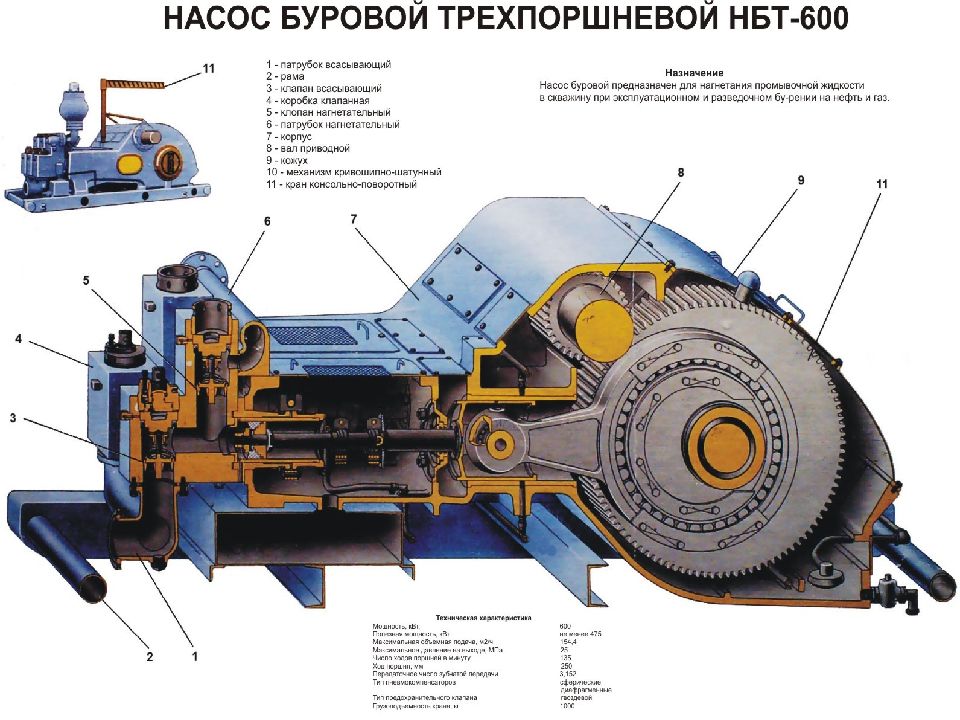

Изображение слайда

Слайд 51

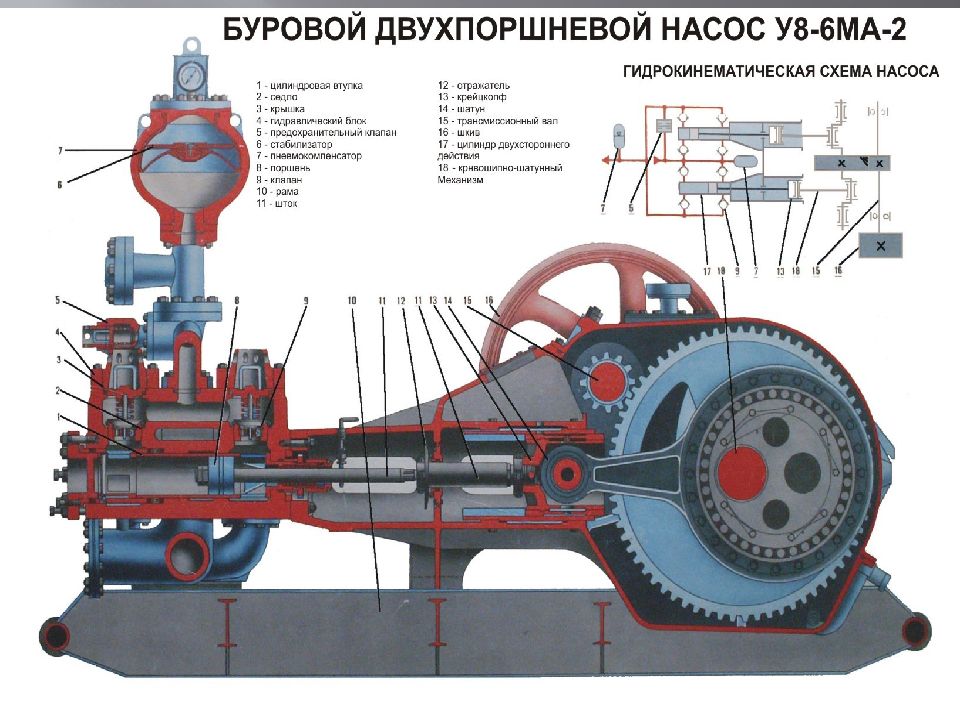

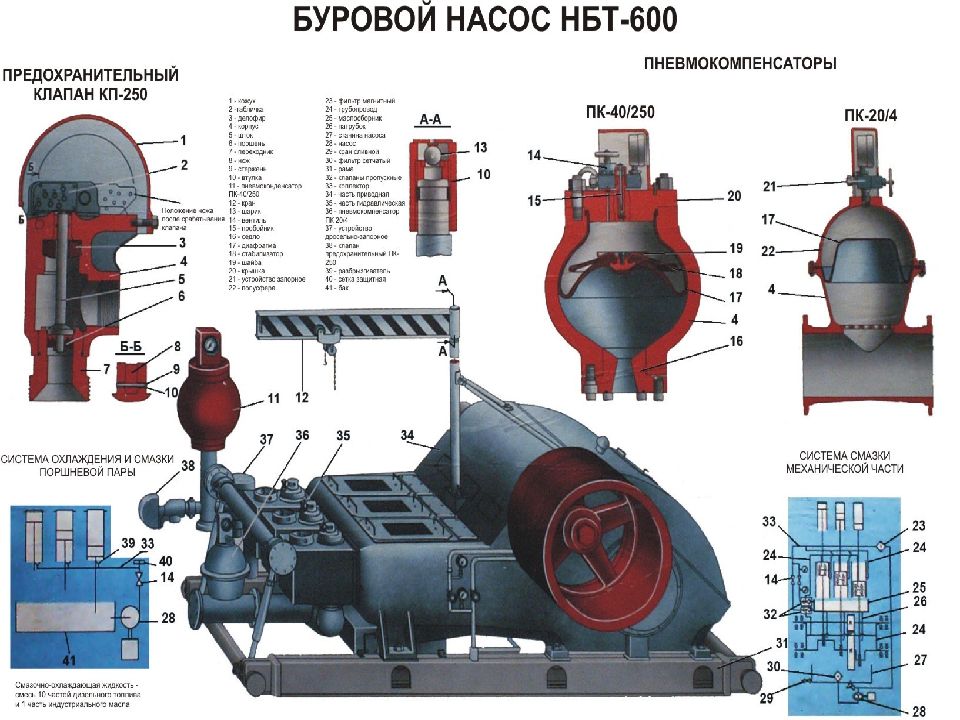

1- насос 2- стояк 3- гибкий рукав 4- вертлюг 5- ведущая труба 6- устье скважины 7- бурильные трубы 8- затрубное пространство 9- УБТ 10- долото 11- растворопровод 12- блок очистки 13- баки 14- подпорный насос 15- амбар 16- смеситель

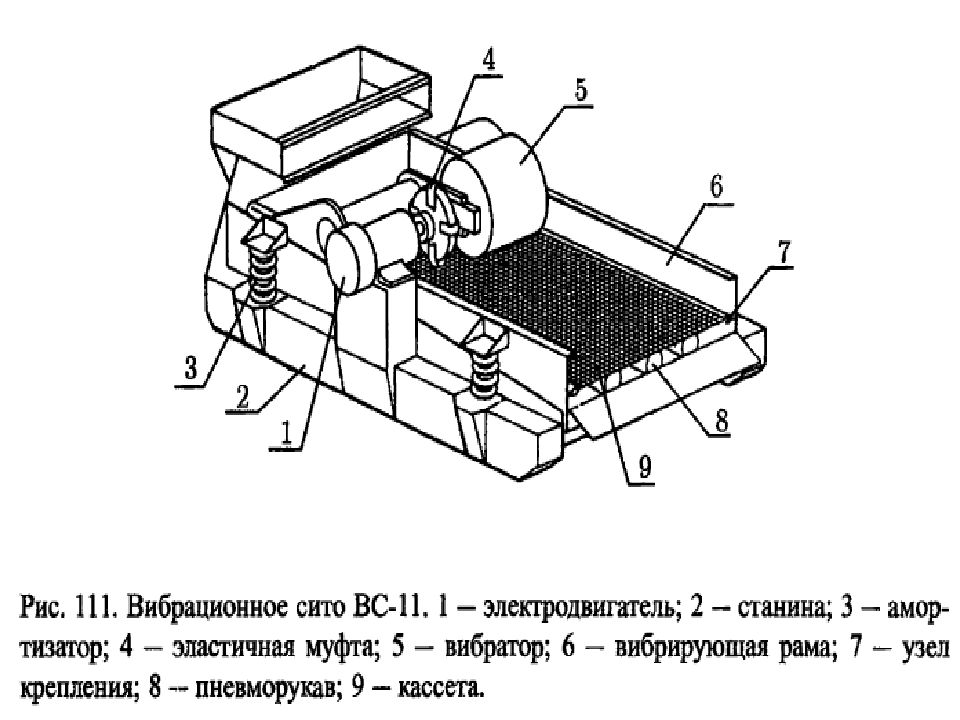

Изображение слайда

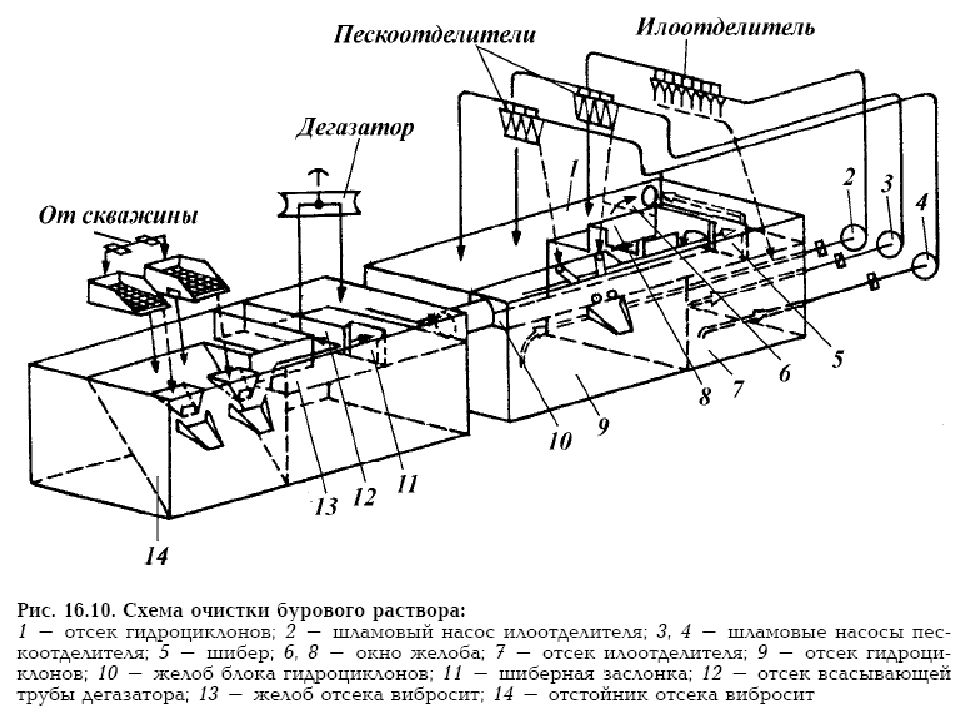

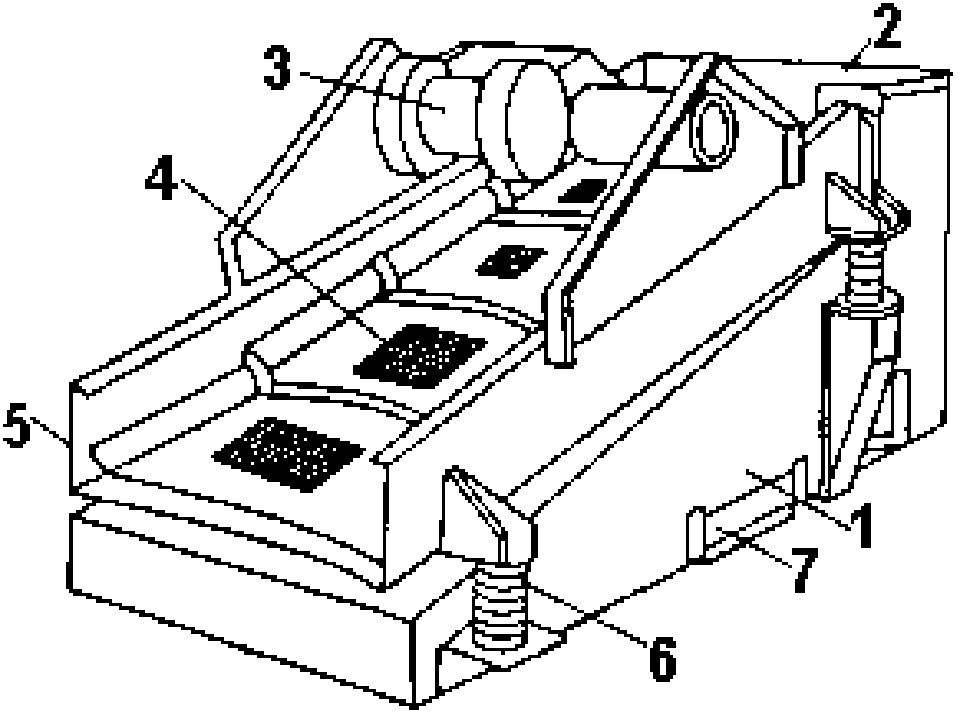

Слайд 52

Изображение слайда

Слайд 53

Изображение слайда

Слайд 54

Изображение слайда

Слайд 55

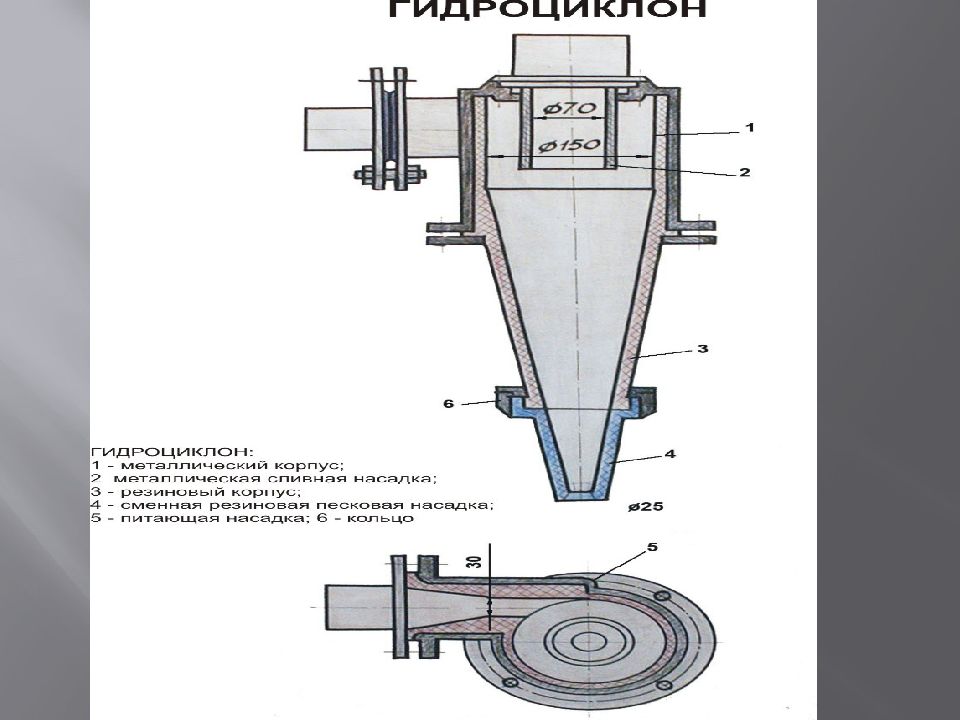

Конический корпус Нагнетательный патрубок Коническая насадка Насадка для выпуска шлама Сливная насадка

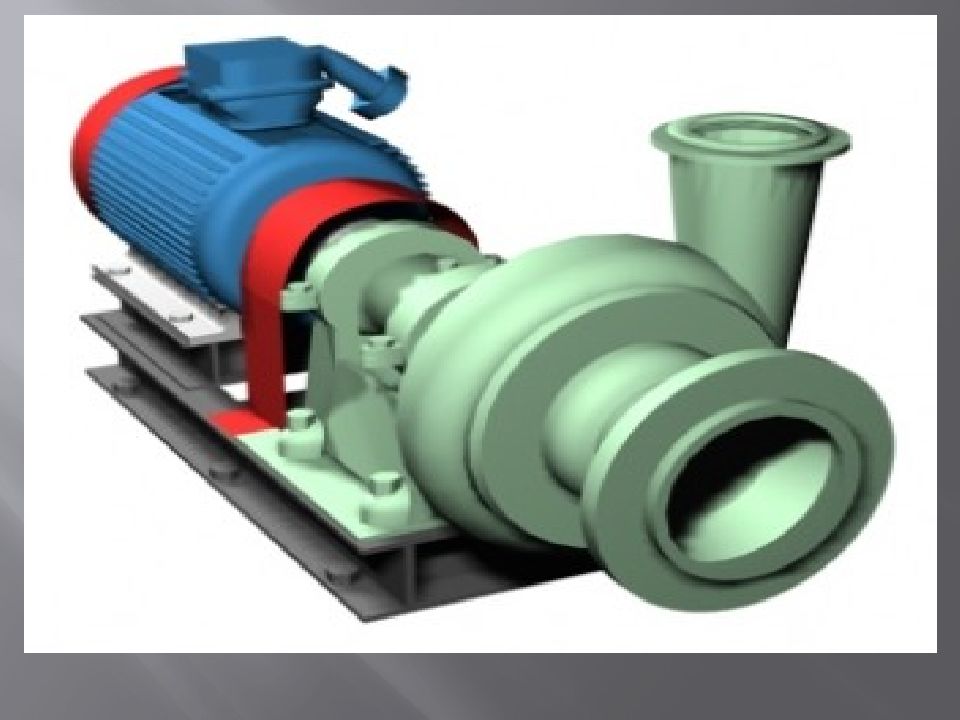

Изображение слайда

Слайд 56

Изображение слайда

Последний слайд презентации: Буровые вышки

Изображение слайда
