Первый слайд презентации: Буровое оборудование
Подготовила презентацию Сулейманова Шафаг
Слайд 2

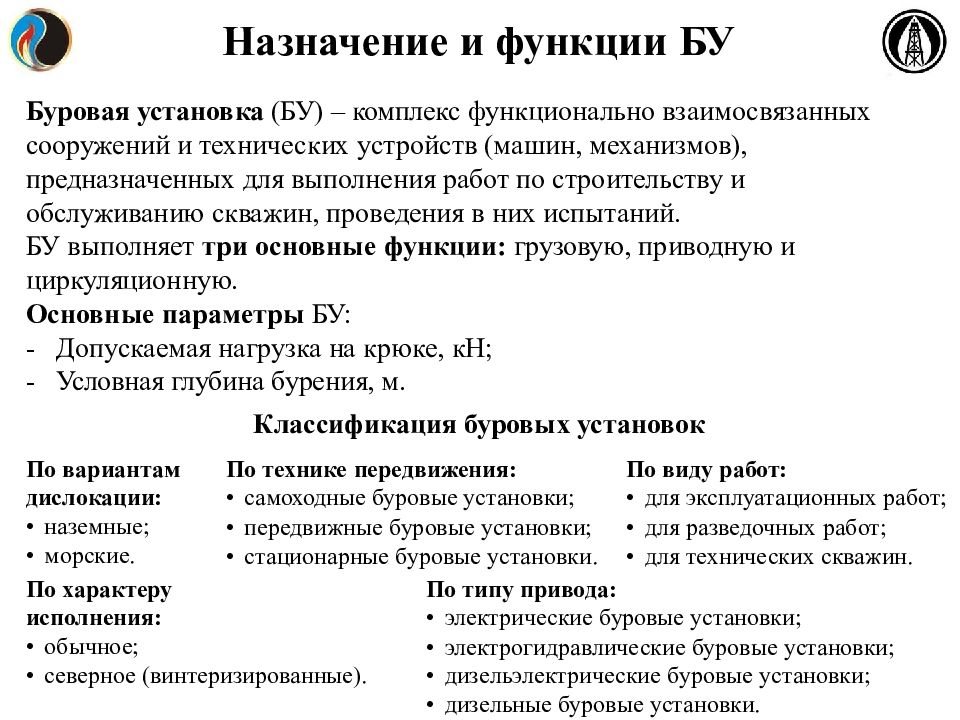

Назначение и функции БУ Буровая установка (БУ) – комплекс функционально взаимосвязанных сооружений и технических устройств (машин, механизмов), предназначенных для выполнения работ по строительству и обслуживанию скважин, проведения в них испытаний. БУ выполняет три основные функции: грузовую, приводную и циркуляционную. Основные параметры БУ: - Допускаемая нагрузка на крюке, кН; - Условная глубина бурения, м. Классификация буровых установок По вариантам дислокации: • наземные; • морские. По технике передвижения: • самоходные буровые установки; • передвижные буровые установки; • для разведочных работ; • стационарные буровые установки. • для технических скважин. По виду работ: • для эксплуатационных работ; По характеру исполнения: • обычное; По типу привода: • электрические буровые установки; • электрогидравлические буровые установки; • северное (винтеризированные). • дизельэлектрические буровые установки; • дизельные буровые установки.
Слайд 4

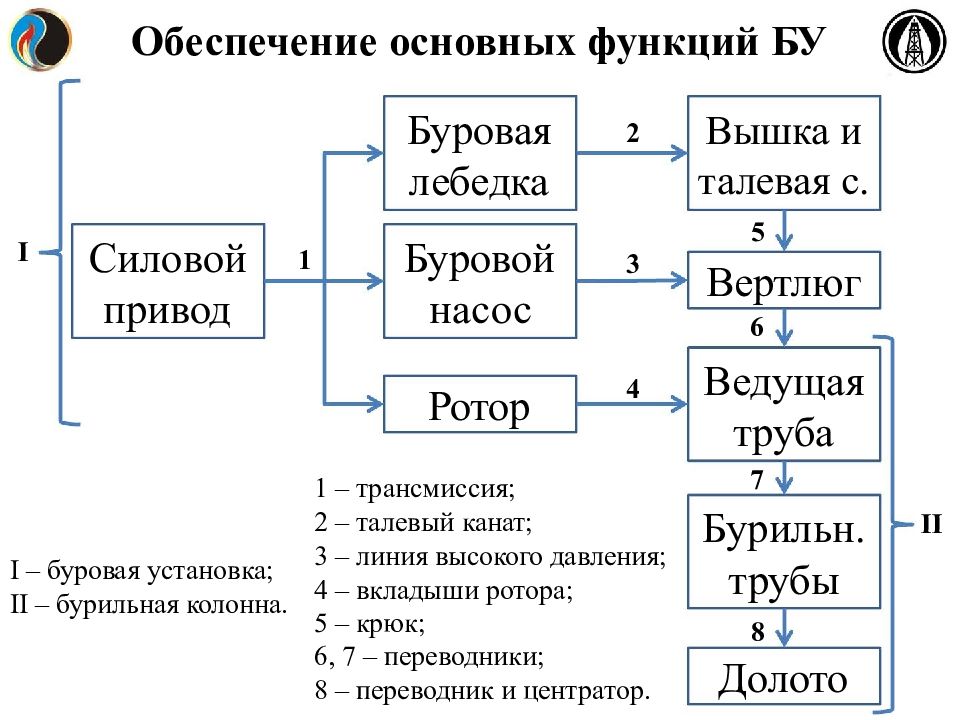

Обеспечение основных функций БУ Буровая лебедка Вышка и талевая с. 5 2 Силовой привод Буровой насос I 1 3 4 Вертлюг 6 Ведущая Ротор труба 7 1 – трансмиссия; 2 – талевый канат; 3 – линия высокого давления; 4 – вкладыши ротора; 5 – крюк; Бурильн. трубы 8 II I – буровая установка; II – бурильная колонна. 6, 7 – переводники; 8 – переводник и центратор. Долото
Слайд 5
Принципиальная схема БУ Вышечно- лебёдочный Блок (Подвышечное основание) Силовой Блок Насосный Блок Блок приготовления БР
Слайд 6

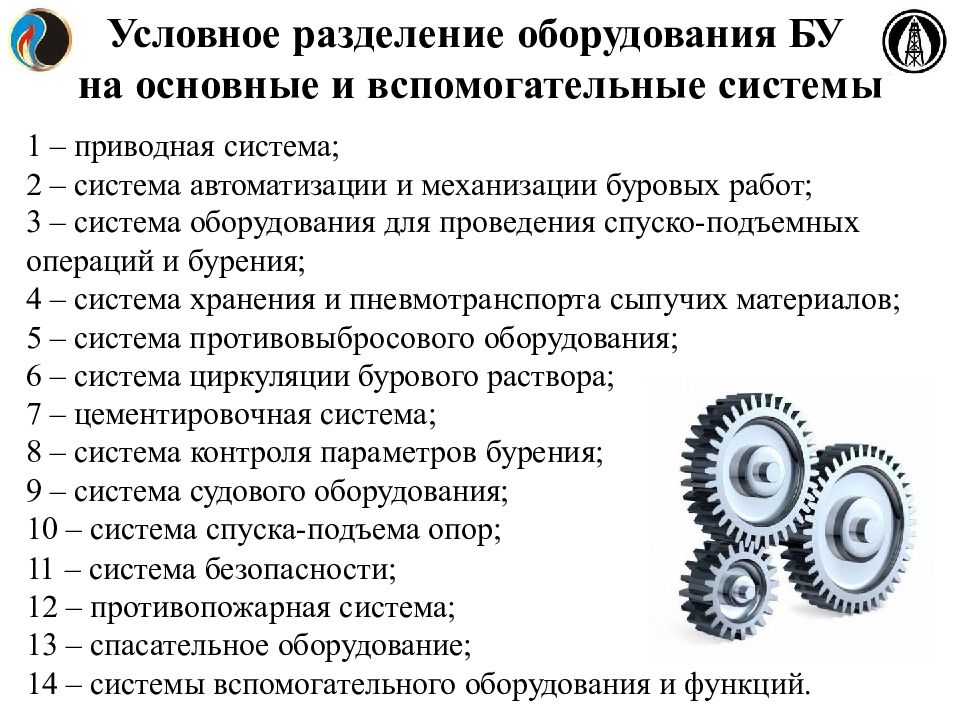

Условное разделение оборудования БУ на основные и вспомогательные системы 1 – приводная система; 2 – система автоматизации и механизации буровых работ; 3 – система оборудования для проведения спуско -подъемных операций и бурения; 4 – система хранения и пневмотранспорта сыпучих материалов; 5 – система противовыбросового оборудования; 6 – система циркуляции бурового раствора; 7 – цементировочная система; 8 – система контроля параметров бурения; 9 – система судового оборудования; 10 – система спуска- подъема опор; 11 – система безопасности; 12 – противопожарная система; 13 – спасательное оборудование; 14 – системы вспомогательного оборудования и функций.
Слайд 7

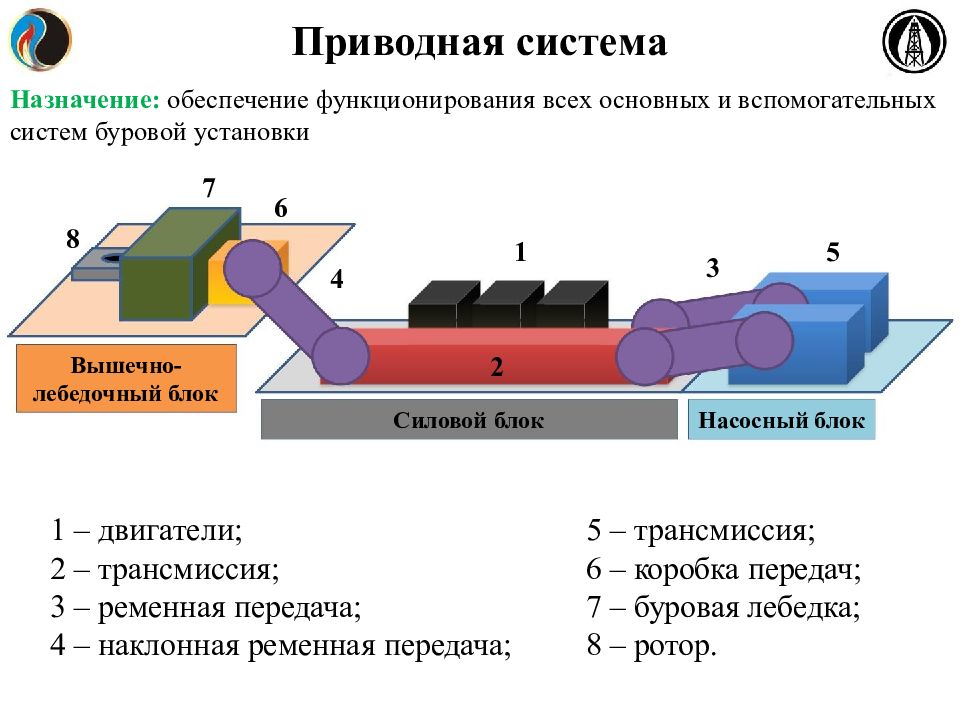

Приводная система Назначение: обеспечение функционирования всех основных и вспомогательных систем буровой установки 7 6 8 1 5 3 4 Вышечно- лебедочный блок 2 Силовой блок Насосный блок 1 – двигатели; 5 – трансмиссия; 2 – трансмиссия; 3 – ременная передача; 4 – наклонная ременная передача; 6 – коробка передач; 7 – буровая лебедка; 8 – ротор.
Слайд 8

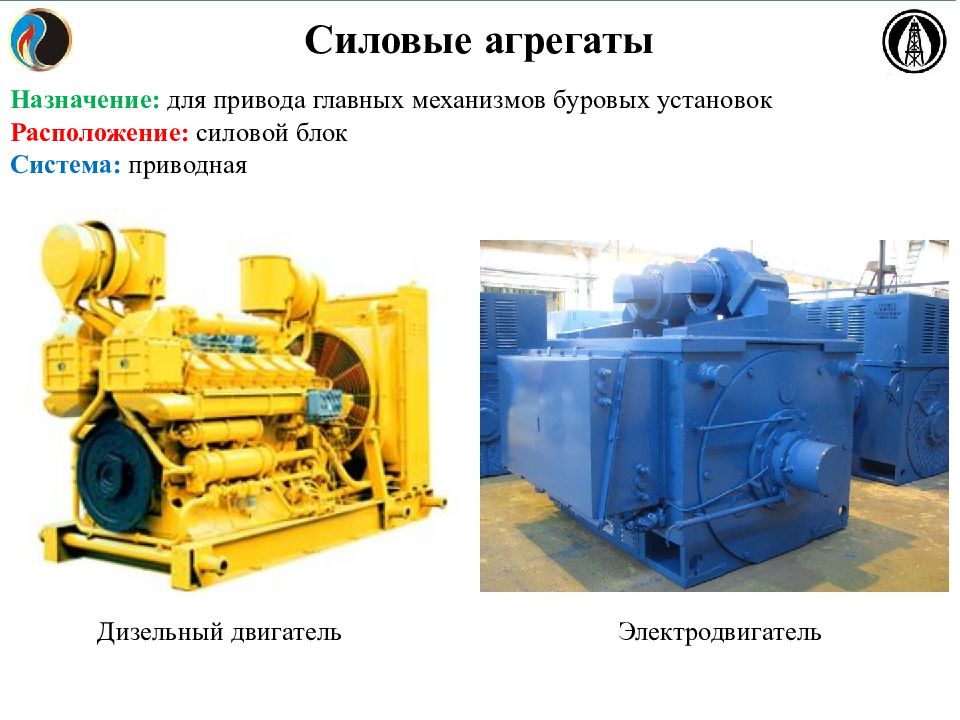

Силовые агрегаты Назначение: для привода главных механизмов буровых установок Расположение: силовой блок Система: приводная Дизельный двигатель Электродвигатель
Слайд 9

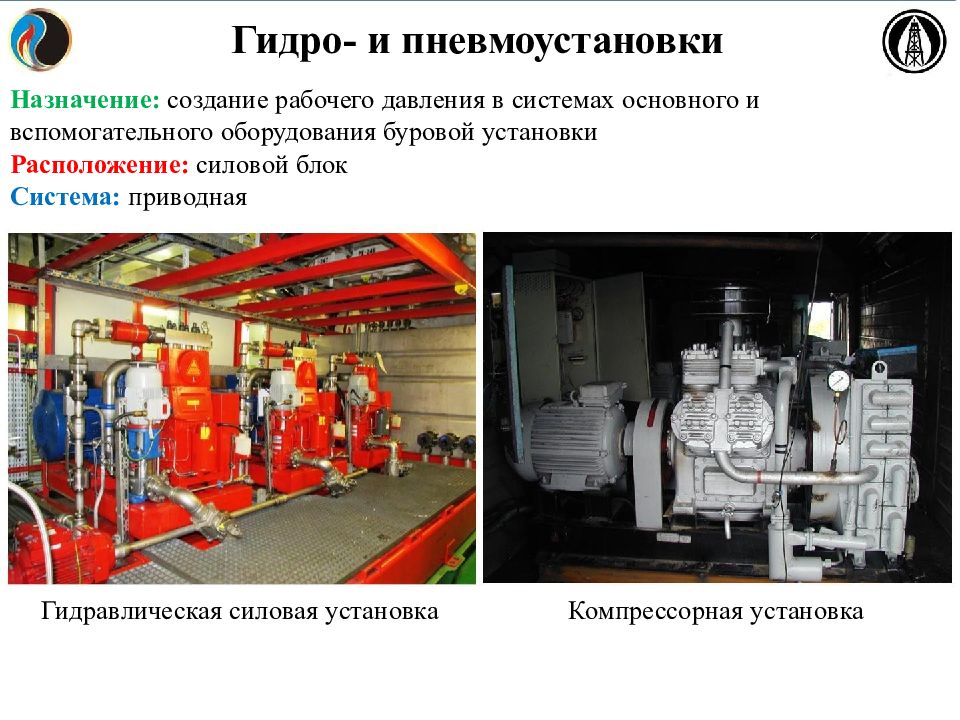

Гидро - и пневмоустановки Назначение: создание рабочего давления в системах основного и вспомогательного оборудования буровой установки Расположение: силовой блок Система: приводная Гидравлическая силовая установка Компрессорная установка
Слайд 10
Аварийный генератор Назначение: источник аварийного электропитания для обеспечения функционирования важнейших систем в чрезвычайных ситуациях Расположение: силовой блок (отдельное помещение) Система: приводная
Слайд 11

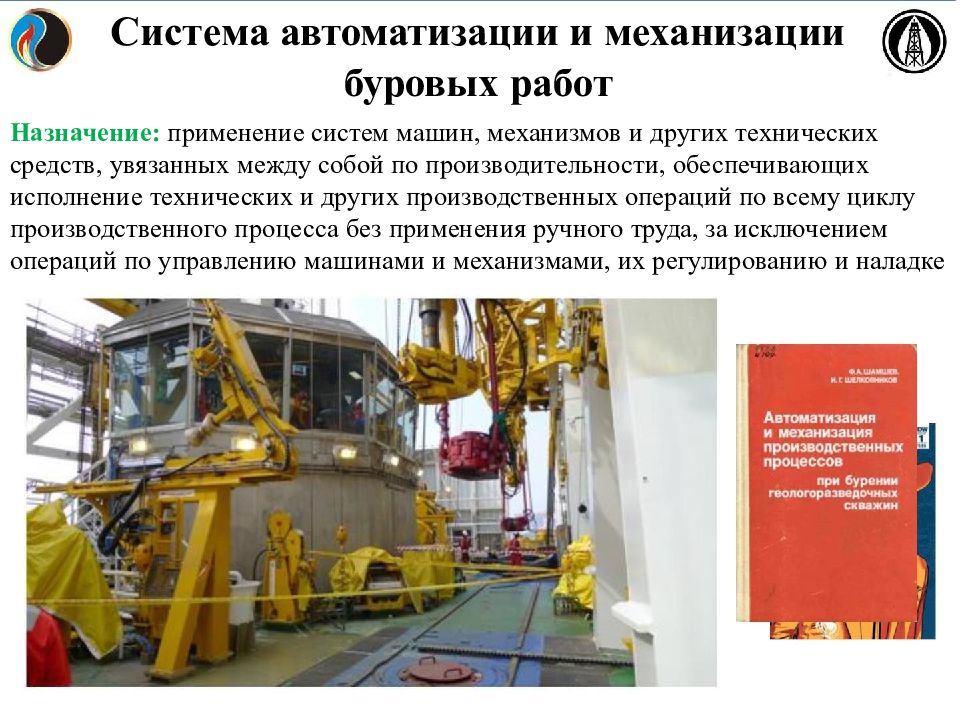

Система автоматизации и механизации буровых работ Назначение: применение систем машин, механизмов и других технических средств, увязанных между собой по производительности, обеспечивающих исполнение технических и других производственных операций по всему циклу производственного процесса без применения ручного труда, за исключением операций по управлению машинами и механизмами, их регулированию и наладке
Слайд 12

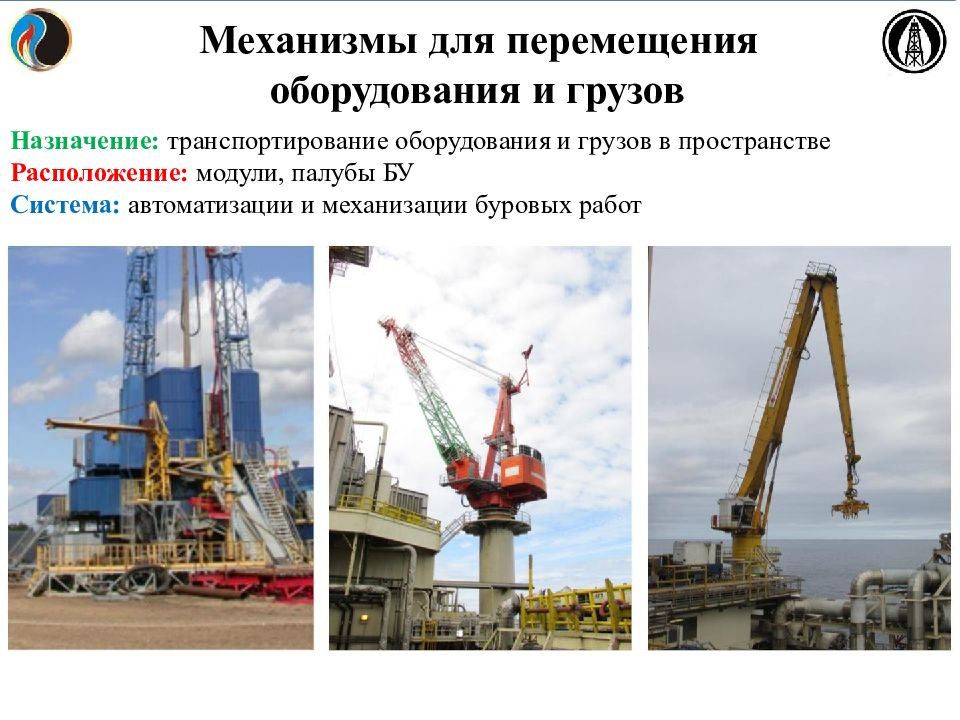

Механизмы для перемещения оборудования и грузов Назначение: транспортирование оборудования и грузов в пространстве Расположение: модули, палубы БУ Система: автоматизации и механизации буровых работ
Слайд 13

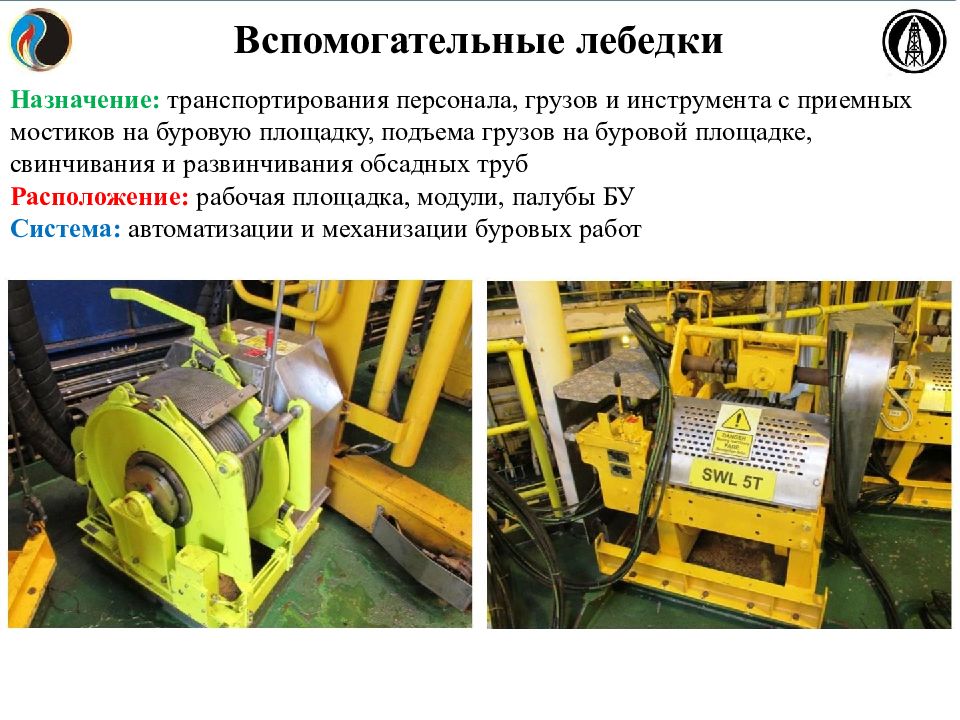

Вспомогательные лебедки Назначение: транспортирования персонала, грузов и инструмента с приемных мостиков на буровую площадку, подъема грузов на буровой площадке, свинчивания и развинчивания обсадных труб Расположение: рабочая площадка, модули, палубы БУ Система: автоматизации и механизации буровых работ
Слайд 14

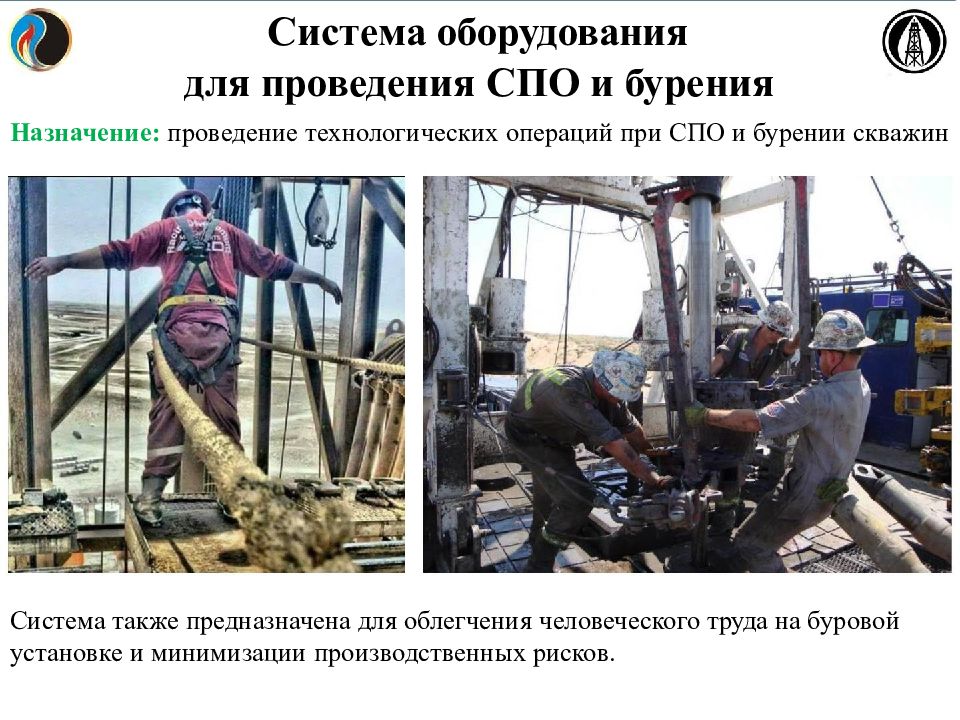

Система оборудования для проведения СПО и бурения Назначение: проведение технологических операций при СПО и бурении скважин Система также предназначена для облегчения человеческого труда на буровой установке и минимизации производственных рисков.
Слайд 15

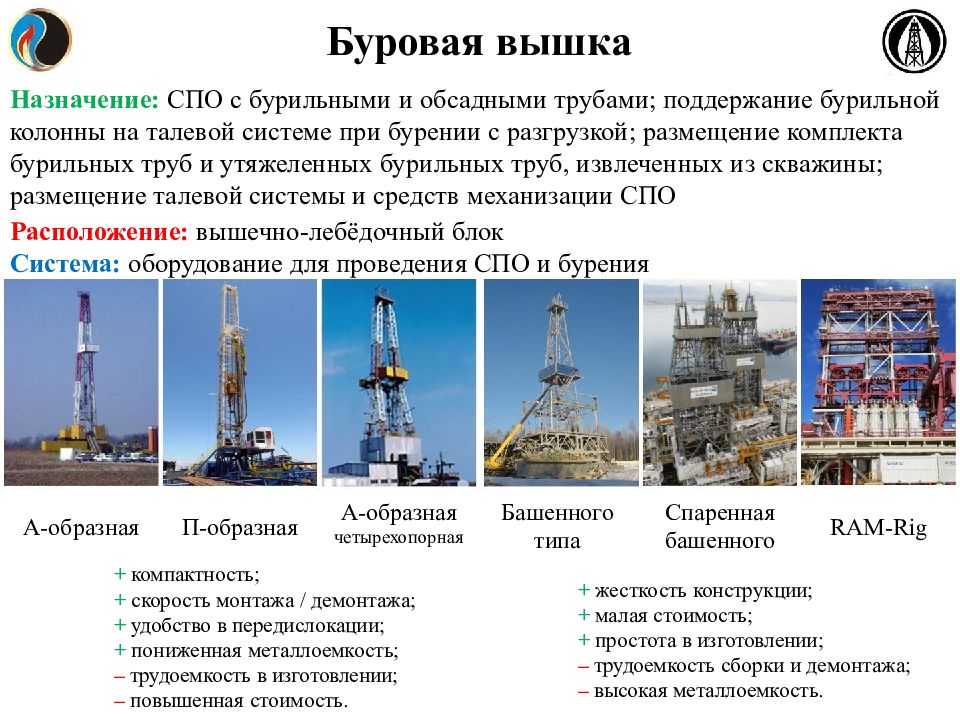

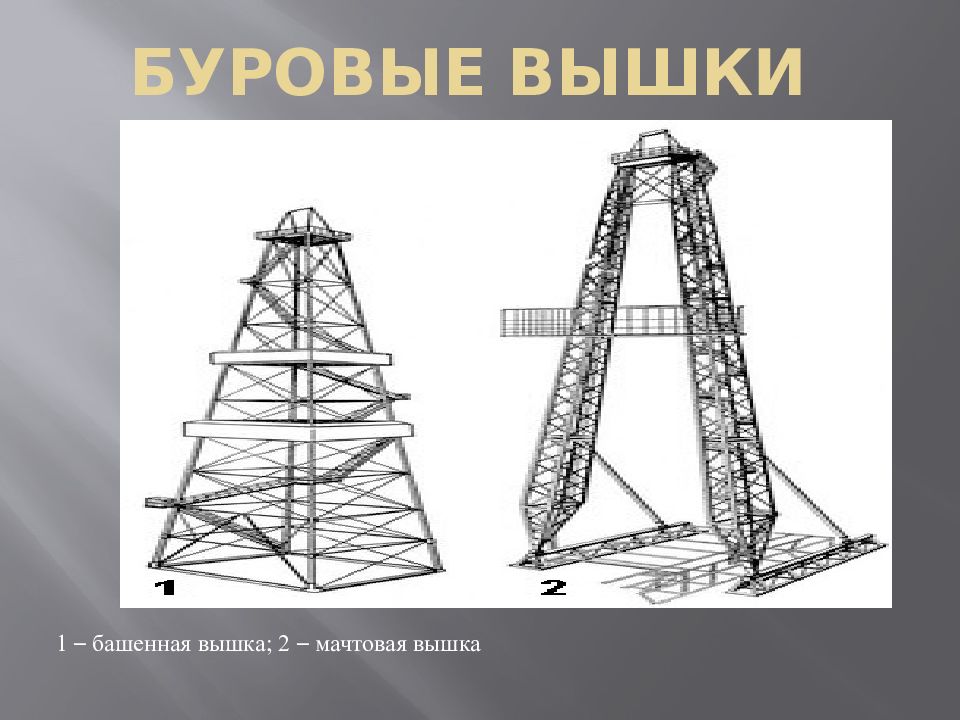

Буровая вышка Назначение: СПО с бурильными и обсадными трубами; поддержание бурильной колонны на талевой системе при бурении с разгрузкой ; размещение комплекта бурильных труб и утяжеленных бурильных труб, извлеченных из скважины; размещение талевой системы и средств механизации СПО Расположение: вышечно-лебёдочный блок Система: оборудование для проведения СПО и бурения А-образная четырехопорная Башенного типа Спаренная башенного А-образная П-образная RAM-Rig + компактность; + жесткость конструкции; + малая стоимость; + простота в изготовлении; – трудоемкость сборки и демонтажа; – высокая металлоемкость. + скорость монтажа / демонтажа; + удобство в передислокации; + пониженная металлоемкость; – трудоемкость в изготовлении; – повышенная стоимость.
Слайд 16

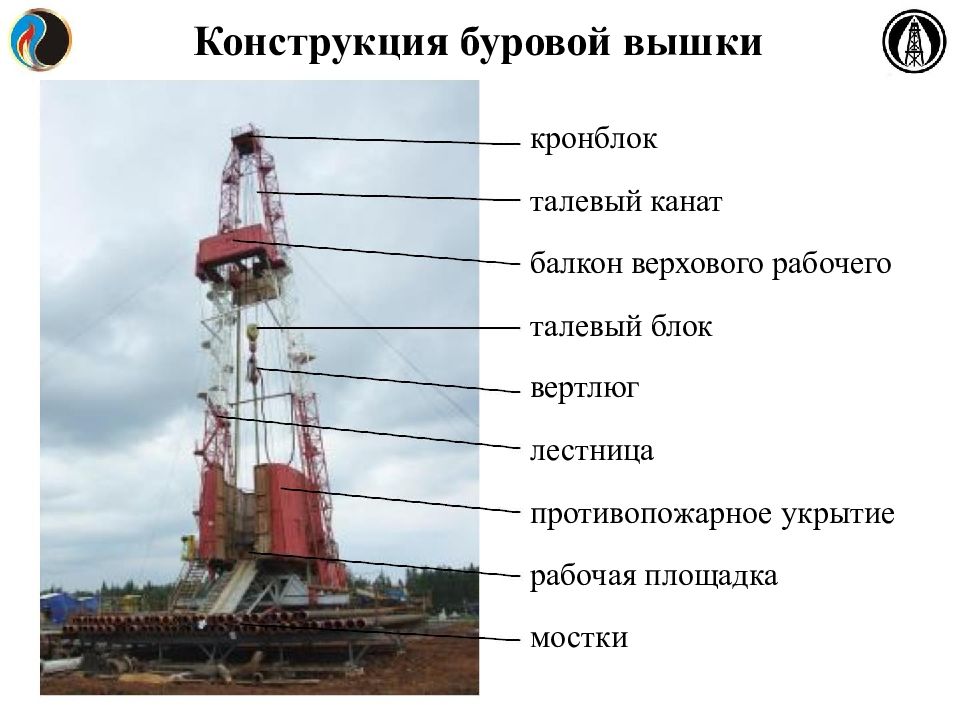

Конструкция буровой вышки кронблок талевый канат балкон верхового рабочего талевый блок вертлюг лестница противопожарное укрытие рабочая площадка мостки
Слайд 17

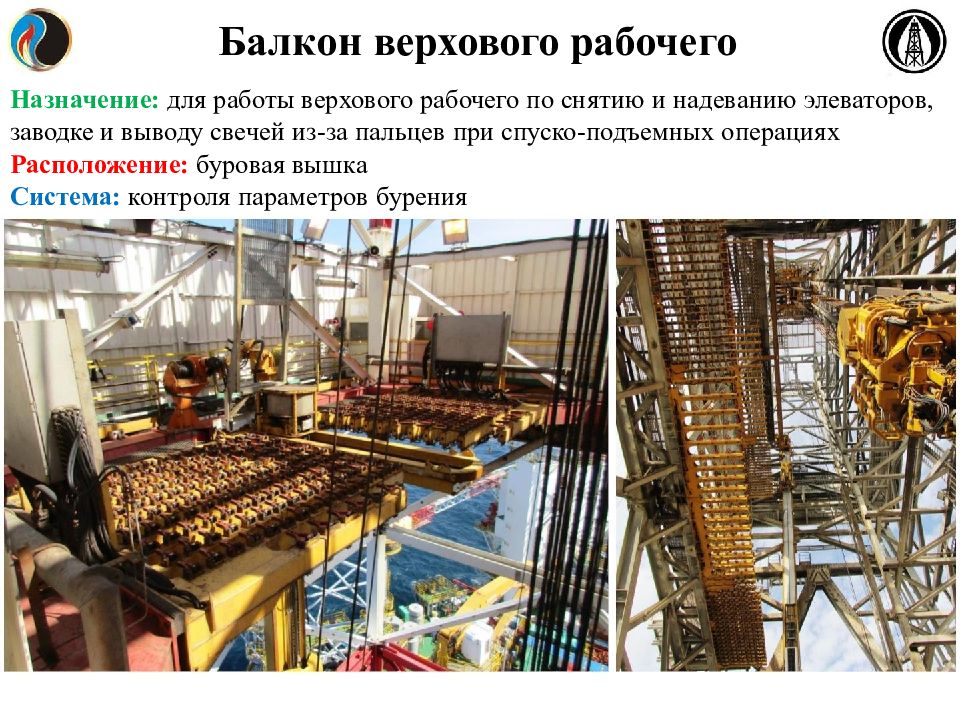

Балкон верхового рабочего Назначение: для работы верхового рабочего по снятию и надеванию элеваторов, заводке и выводу свечей из-за пальцев при спуско -подъемных операциях Расположение: буровая вышка Система: контроля параметров бурения
Слайд 18
Устройство эвакуации верхового рабочего Назначение: эвакуация верхового рабочего с балкона за пределы внутривышечного пространства в случае пожара, открытого фонтанирования скважины или возникновения других аварийных ситуаций Расположение: балкон верхового рабочего, буровая вышка Система: спасательное оборудование
Слайд 19

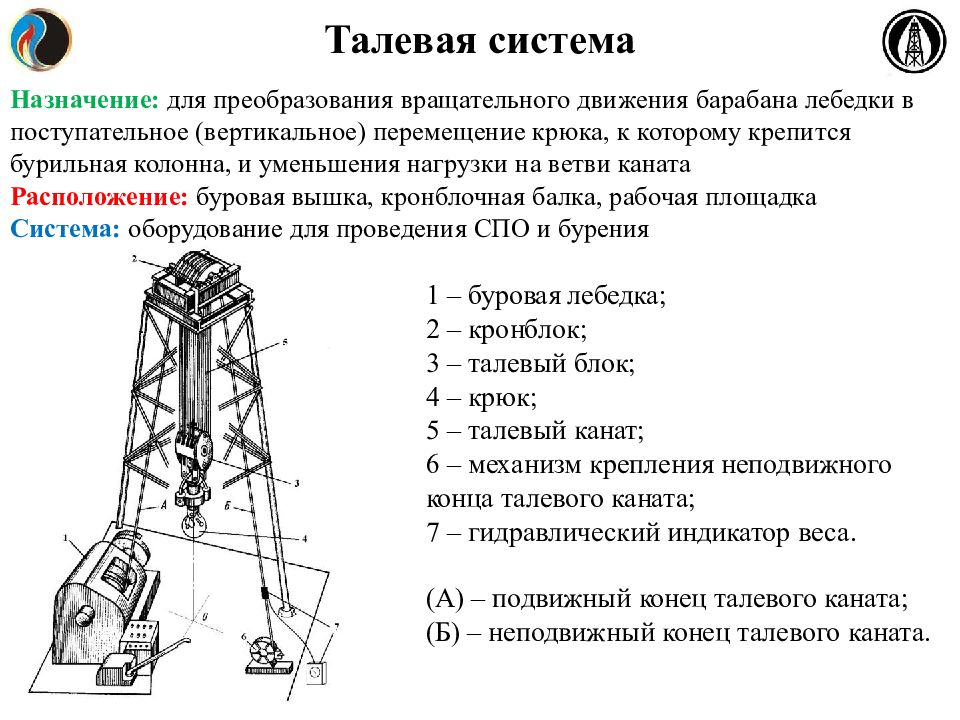

Талевая система Назначение: для преобразования вращательного движения барабана лебедки в поступательное (вертикальное) перемещение крюка, к которому крепится бурильная колонна, и уменьшения нагрузки на ветви каната Расположение: буровая вышка, кронблочная балка, рабочая площадка Система: оборудование для проведения СПО и бурения 1 – буровая лебедка; 2 – кронблок; 3 – талевый блок; 4 – крюк; 5 – талевый канат; 6 – механизм крепления неподвижного конца талевого каната; 7 – гидравлический индикатор веса. (А) – подвижный конец талевого каната; (Б) – неподвижный конец талевого каната.
Слайд 20

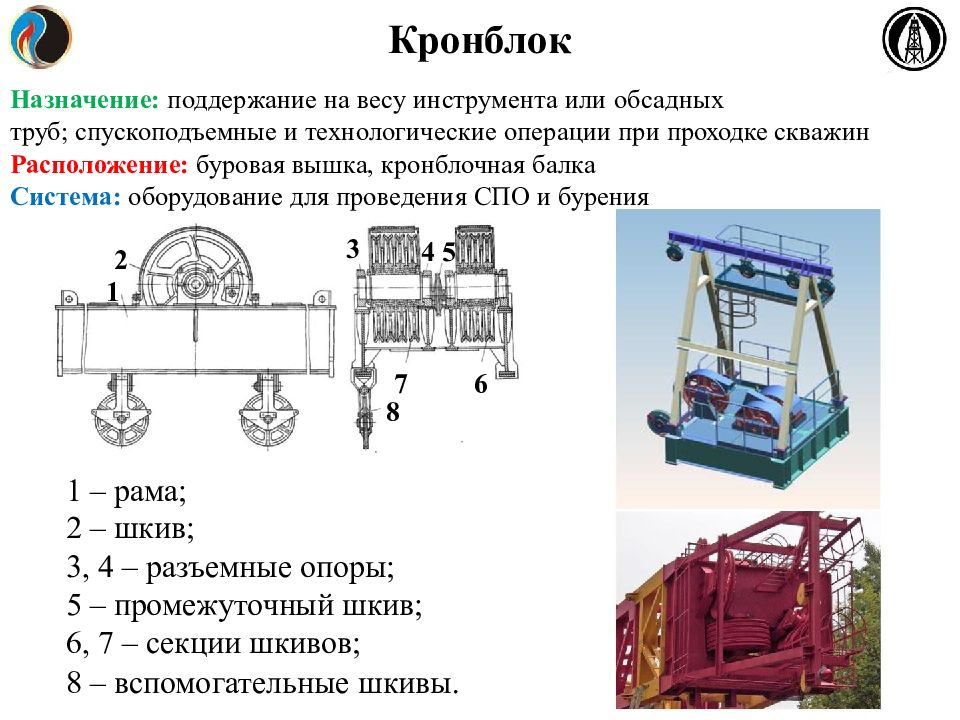

Кронблок Назначение: поддержание на весу инструмента или обсадных труб; спускоподъемные и технологические операции при проходке скважин Расположение: буровая вышка, кронблочная балка Система: оборудование для проведения СПО и бурения 3 4 5 2 1 7 6 8 1 – рама; 2 – шкив; 3, 4 – разъемные опоры; 5 – промежуточный шкив; 6, 7 – секции шкивов; 8 – вспомогательные шкивы.
Слайд 21

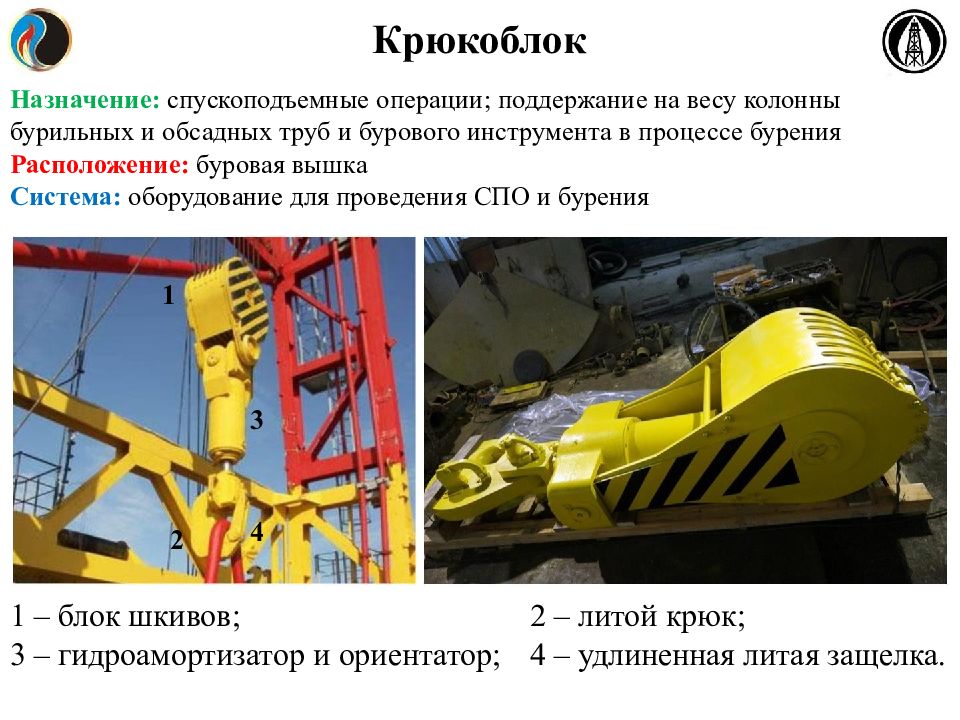

Крюкоблок Назначение: спускоподъемные операции; поддержание на весу колонны бурильных и обсадных труб и бурового инструмента в процессе бурения Расположение: буровая вышка Система: оборудование для проведения СПО и бурения 1 3 4 2 1 – блок шкивов; 2 – литой крюк; 3 – гидроамортизатор и ориентатор; 4 – удлиненная литая защелка.
Слайд 22

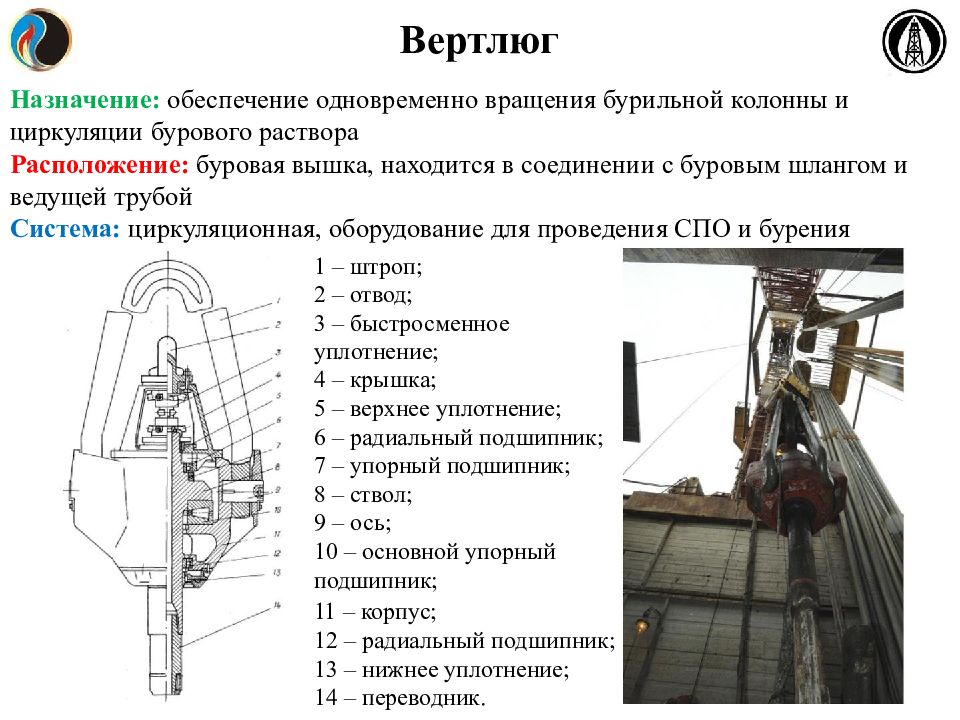

Вертлюг Назначение: обеспечение одновременно вращения бурильной колонны и циркуляции бурового раствора Расположение: буровая вышка, находится в соединении с буровым шлангом и ведущей трубой Система: циркуляционная, оборудование для проведения СПО и бурения 1 – штроп; 2 – отвод; 3 – быстросменное уплотнение; 4 – крышка; 5 – верхнее уплотнение; 6 – радиальный подшипник; 7 – упорный подшипник; 8 – ствол; 9 – ось; 10 – основной упорный подшипник; 11 – корпус; 12 – радиальный подшипник; 13 – нижнее уплотнение; 14 – переводник.
Слайд 23
Буровая лебедка Назначение: выполнение технологических операций при строительстве и ремонте скважин Расположение: рабочая площадка Система: оборудование для проведения СПО и бурения ЛБУ серии ЭТ ЛБУ с зубчатой трансмиссией с цепной трансмиссией
Слайд 24
Система верхнего привода (СВП) Назначение: быстрая и безаварийная проводка вертикальных, наклонно- направленных и горизонтальных скважин при бурении Расположение: буровая вышка Система: оборудование для проведения СПО и бурения 1 – вертлюг-редуктор; 2 – штропы вертлюга- редуктора; 3 – талевая система; 4 – электродвигатель постоянного тока; 5 – диско - колодочный тормоз; 6 – рама с роликами (каретка); 7 – блок роликовый; 8 – система разгрузки резьбы; 9 – трубный манипулятор; 10 – вертлюжная головка; 11 – штропы элеватора; 12 – гидроцилиндры отвода штропов элеватора; 13 – трубный зажим.
Слайд 25
Роторный стол, вкладыш ротора Назначение: передача крутящего момента от стола ротора к ведущей штанге. Вкладыш уменьшает трение между роликами и штангой и позволяет более точно поддерживать на долоте заданную нагрузку Расположение: рабочая площадка Система: оборудование для проведения СПО и бурения
