Автор: Епихин А.В. ст. преп. каф. бурения скважин Томск-201 7 г. Курс лекций Национальный исследовательский Томский политехнический университет Институт природных ресурсов Кафедра бурения скважин

Изображение слайда

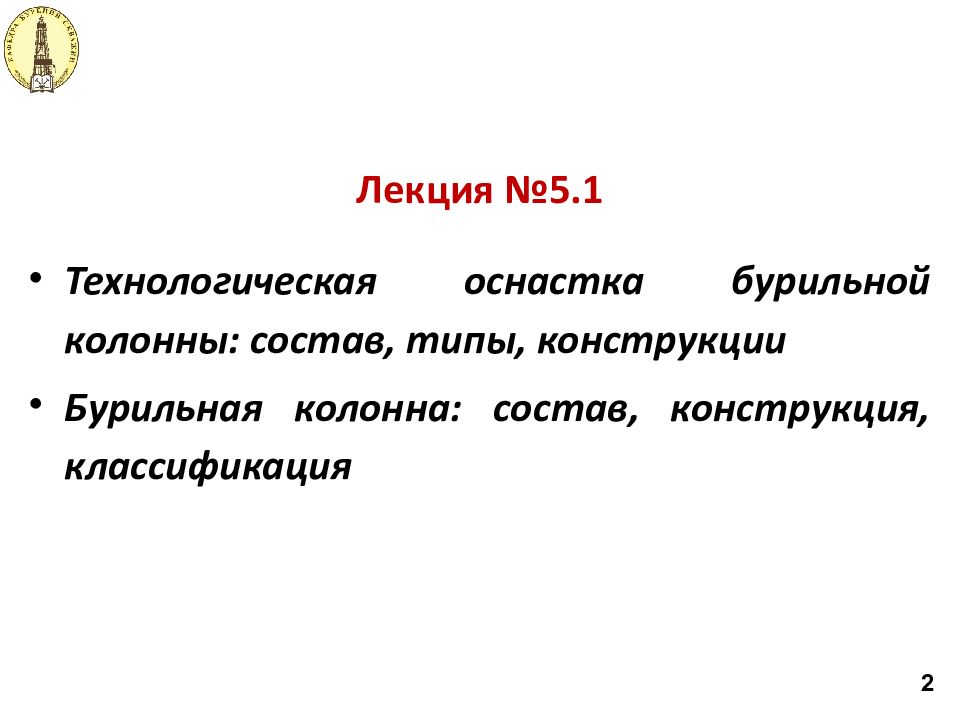

Слайд 2: Лекция № 5.1

Технологическая оснастка бурильной колонны: состав, типы, конструкции Бурильная колонна: состав, конструкция, классификация 2

Изображение слайда

Слайд 3

Бурильная колонна и технологическая оснастка: типы, классификации, конструкции ТЕМА 1. 3

Изображение слайда

Слайд 4

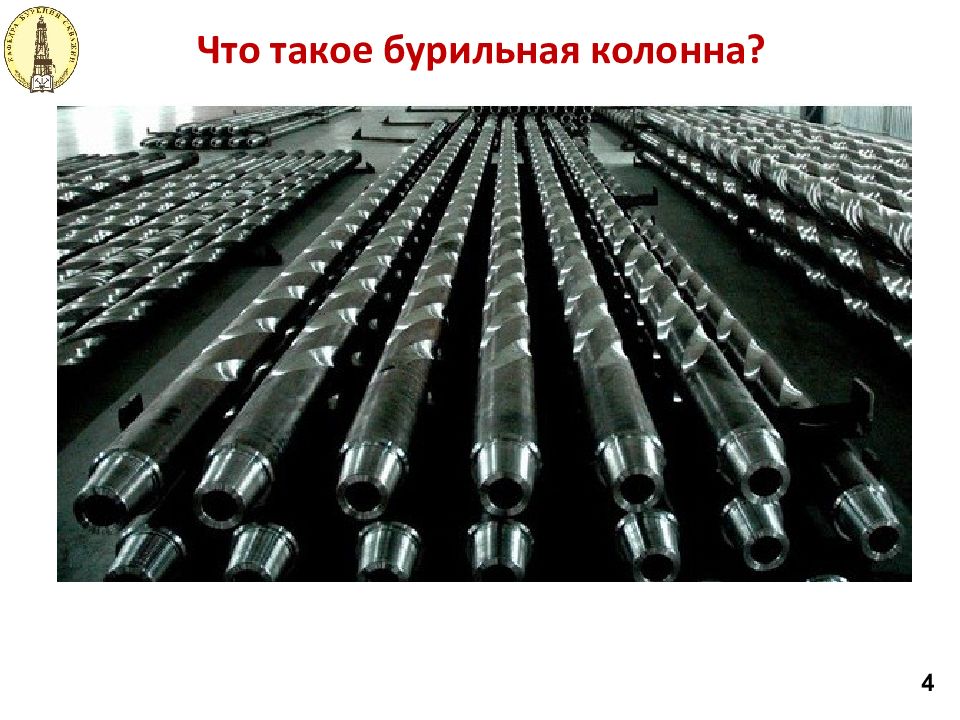

4 Что такое бурильная колонна?

Изображение слайда

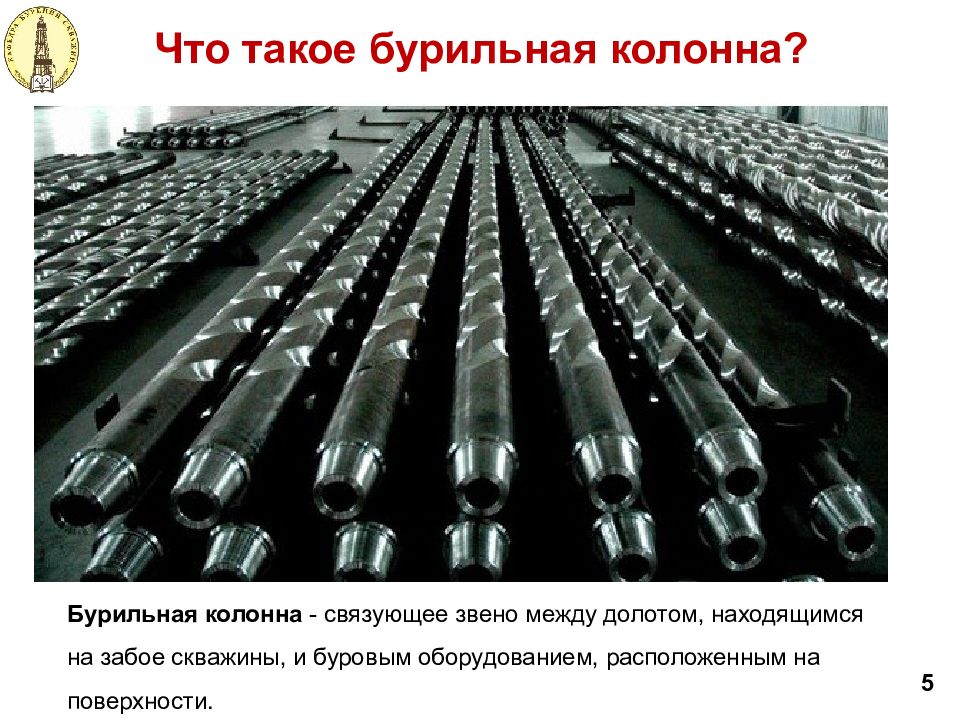

Слайд 5

5 Что такое бурильная колонна? Бурильная колонна - связующее звено между долотом, находящимся на забое скважины, и буровым оборудованием, расположенным на поверхности.

Изображение слайда

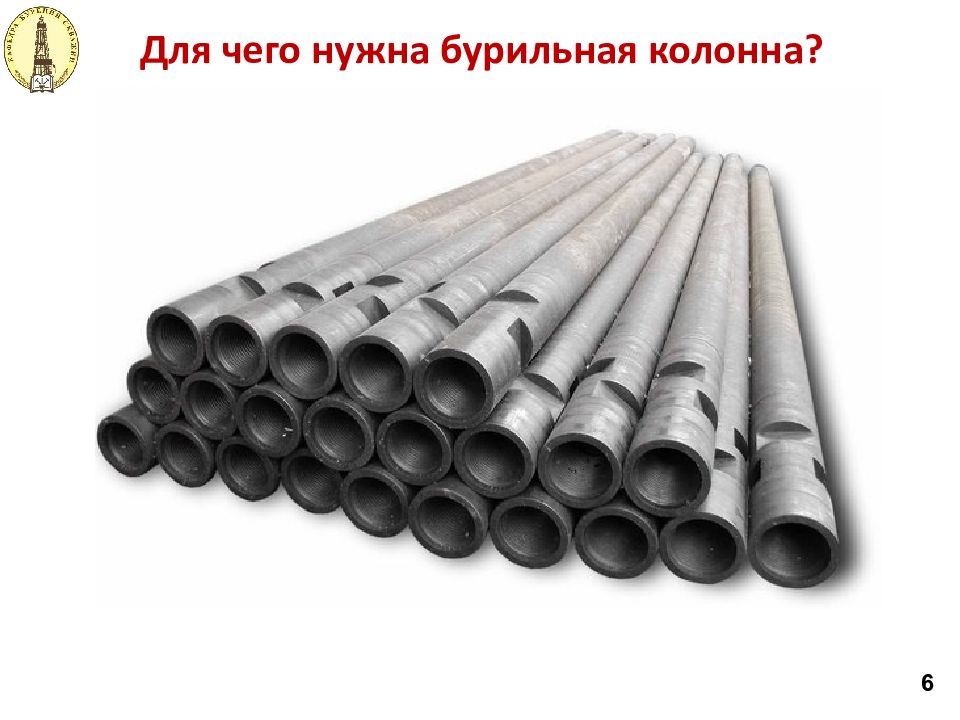

Слайд 6

6 Для чего нужна бурильная колонна?

Изображение слайда

Слайд 7

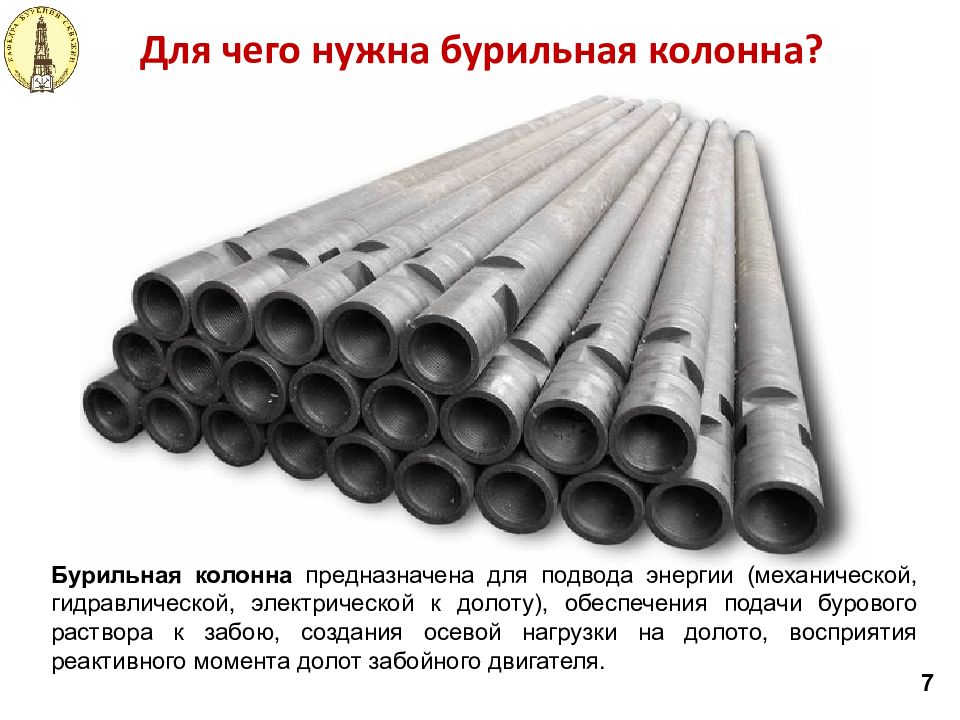

7 Для чего нужна бурильная колонна? Бурильная колонна предназначена для подвода энергии (механической, гидравлической, электрической к долоту), обеспечения подачи бурового раствора к забою, создания осевой нагрузки на долото, восприятия реактивного момента долот забойного двигателя.

Изображение слайда

Слайд 8

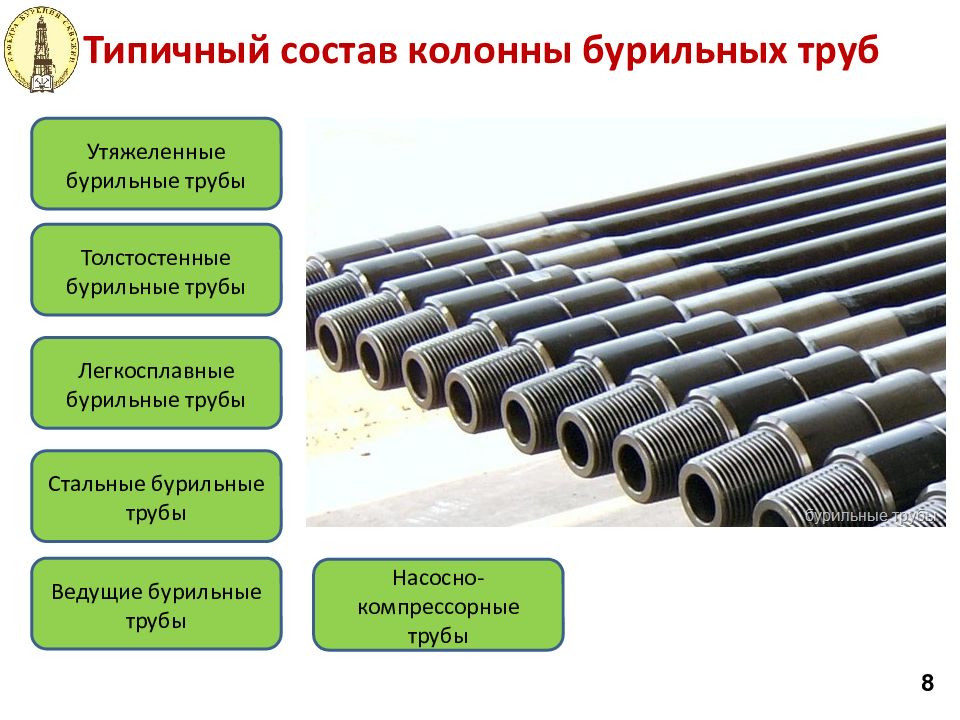

8 Типичный состав колонны бурильных труб Утяжеленные бурильные трубы Толстостенные бурильные трубы Легкосплавные бурильные трубы Стальные бурильные трубы Ведущие бурильные трубы Насосно-компрессорные трубы

Изображение слайда

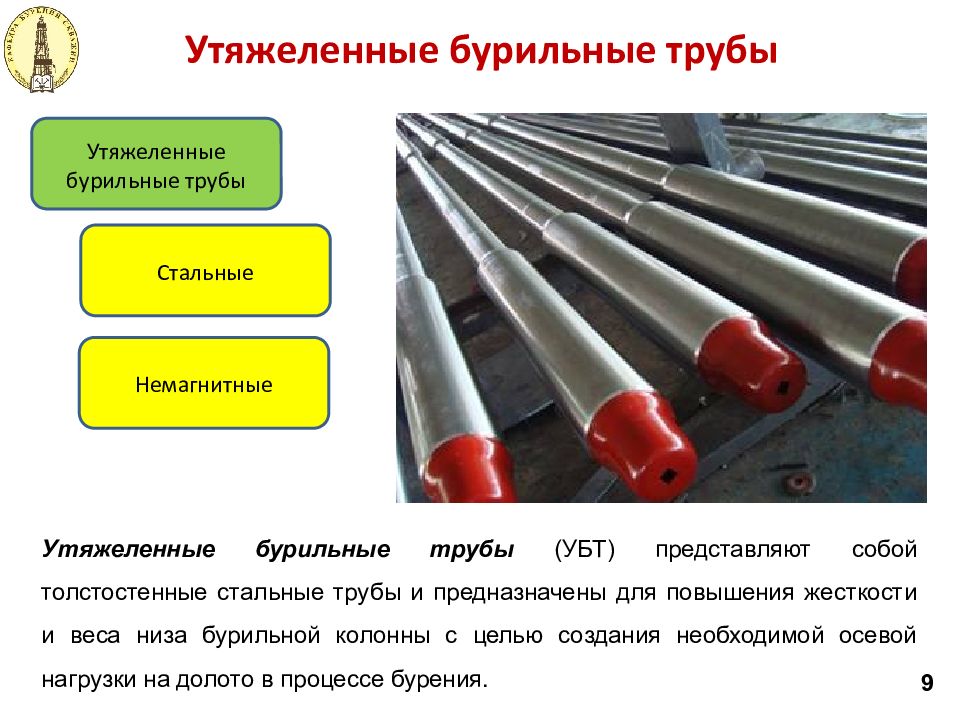

Слайд 9

9 Утяжеленные бурильные трубы Утяжеленные бурильные трубы Стальные Немагнитные Утяжеленные бурильные трубы (УБТ) представляют собой толстостенные стальные трубы и предназначены для повышения жесткости и веса низа бурильной колонны с целью создания необходимой осевой нагрузки на долото в процессе бурения.

Изображение слайда

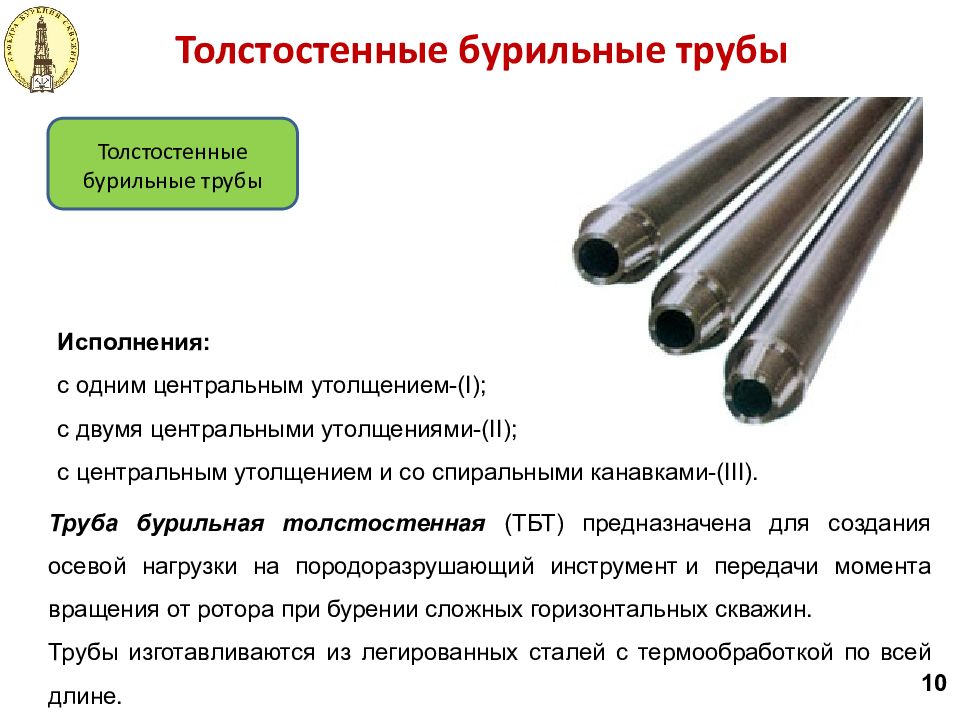

Слайд 10

10 Толстостенные бурильные трубы Толстостенные бурильные трубы Труба бурильная толстостенная (ТБТ) предназначена для создания осевой нагрузки на породоразрушающий инструмент и передачи момента вращения от ротора при бурении сложных горизонтальных скважин. Трубы изготавливаются из легированных сталей с термообработкой по всей длине. Исполнения: с одним центральным утолщением-(I); с двумя центральными утолщениями-(II); с центральным утолщением и со спиральными канавками-(III).

Изображение слайда

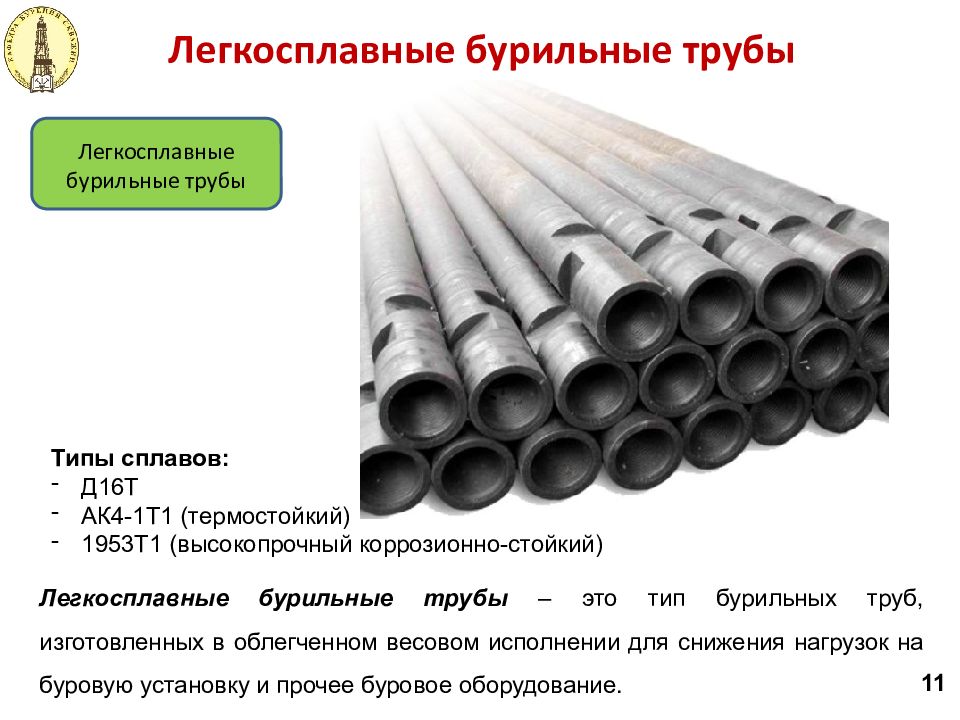

Слайд 11

Легкосплавные бурильные трубы – это тип бурильных труб, изготовленных в облегченном весовом исполнении для снижения нагрузок на буровую установку и прочее буровое оборудование. 11 Легкосплавные бурильные трубы Легкосплавные бурильные трубы Типы сплавов: Д16Т АК4-1Т1 (термостойкий) 1953Т1 (высокопрочный коррозионно-стойкий)

Изображение слайда

Слайд 12

Трубы бурильные сборной конструкции с навинченными замками. Трубы этой конструкции изготавливаются двух видов (ГОСТ 631-75): трубы с высаженными внутрь концами, трубы с высаженными наружу концами, трубы с комбинированной высадкой. 12 Стальные бурильные трубы Стальные бурильные трубы Группы прочности : Д, К, Е, Л, М

Изображение слайда

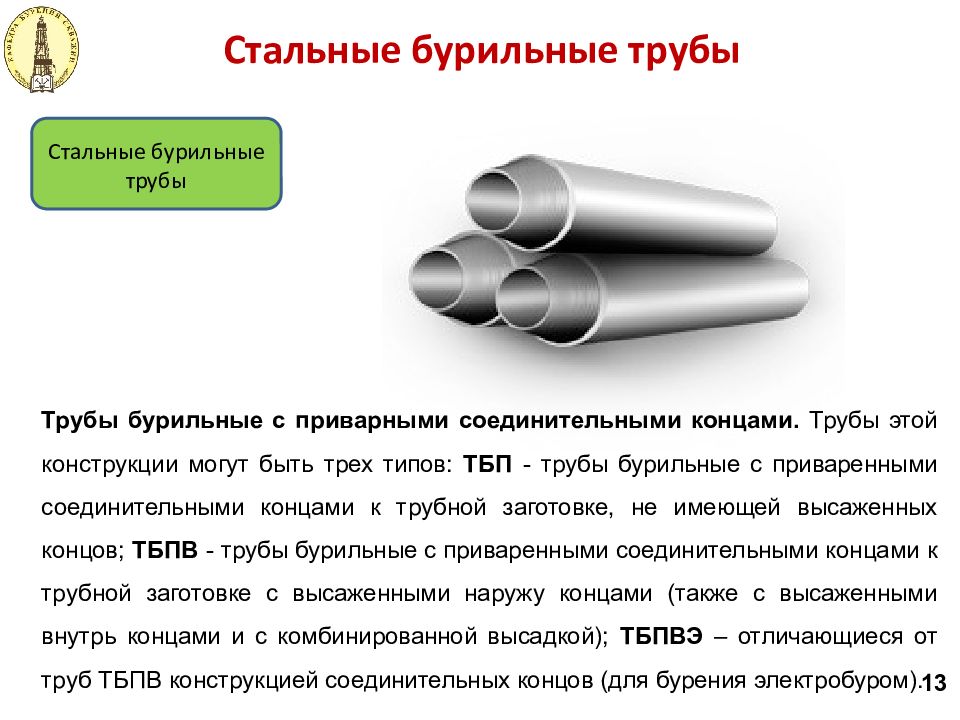

Слайд 13

Стальные бурильные трубы Стальные бурильные трубы Трубы бурильные с приварными соединительными концами. Трубы этой конструкции могут быть трех типов: ТБП - трубы бурильные с приваренными соединительными концами к трубной заготовке, не имеющей высаженных концов; ТБПВ - трубы бурильные с приваренными соединительными концами к трубной заготовке с высаженными наружу концами (также с высаженными внутрь концами и с комбинированной высадкой); ТБПВЭ – отличающиеся от труб ТБПВ конструкцией соединительных концов (для бурения электробуром). 13

Изображение слайда

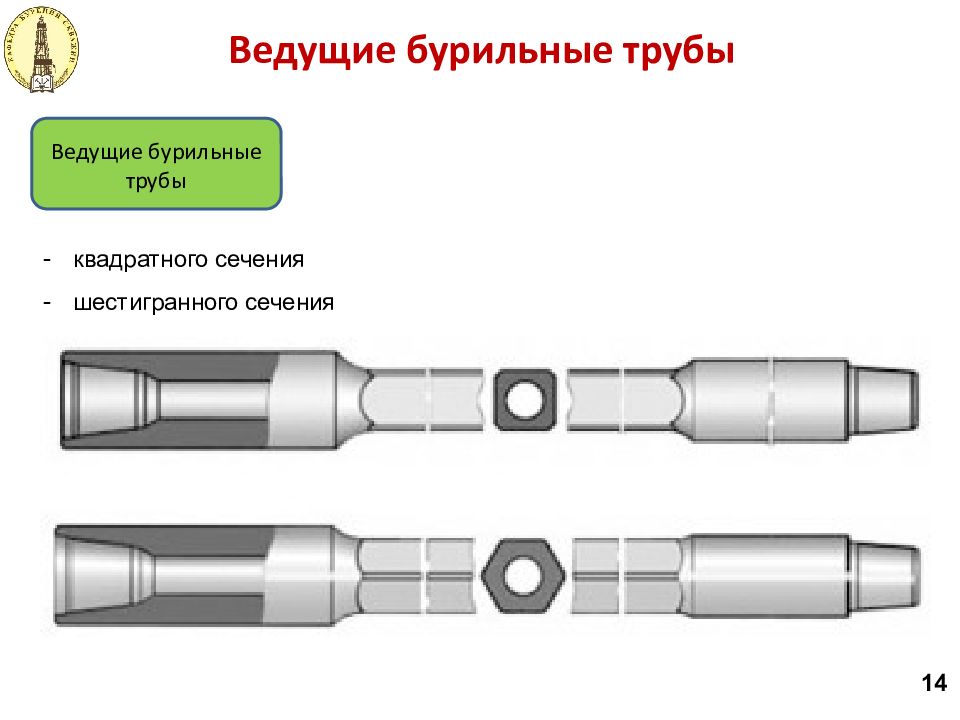

Слайд 14

14 Ведущие бурильные трубы Ведущие бурильные трубы квадратного сечения шестигранного сечения

Изображение слайда

Слайд 15

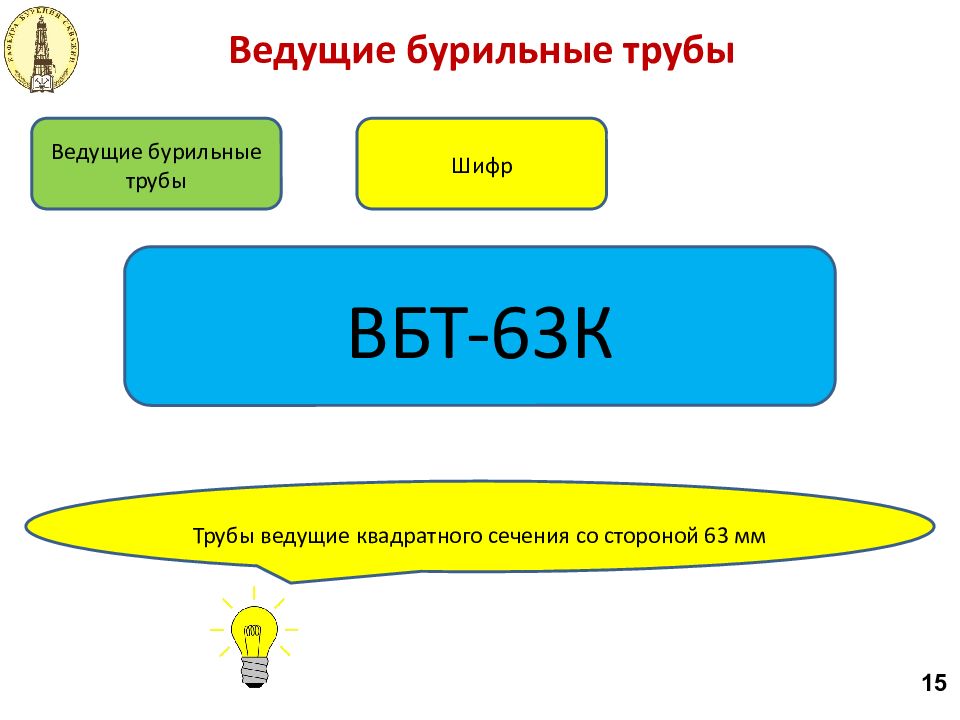

15 Ведущие бурильные трубы Ведущие бурильные трубы Шифр ВБТ-63К Трубы ведущие квадратного сечения со стороной 63 мм

Изображение слайда

Слайд 16

Муфтовые гладкие с конической резьбой треугольного профиля; Муфтовые гладкие высокогерметичные с конической резьбой трапецеидального профиля; Муфтовые гладкие с конической резьбой треугольного профиля с повышенной пластичностью и хладостойкостью; Муфтовые гладкие с конической резьбой треугольного профиля с узлом уплотнения из полимерного материала. 16 Насосно-компрессорные трубы Насосно-компрессорные трубы

Изображение слайда

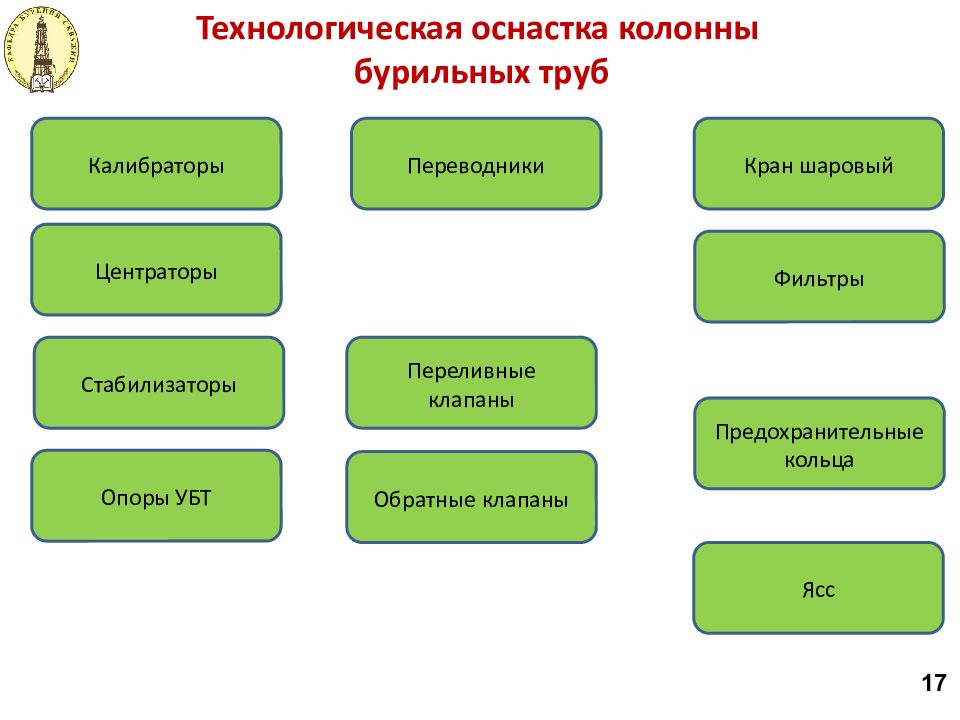

Слайд 17

17 Технологическая оснастка колонны бурильных труб Калибраторы Центраторы Опоры УБТ Переводники Обратные клапаны Фильтры Переливные клапаны Кран шаровый Предохранительные кольца Стабилизаторы Ясс

Изображение слайда

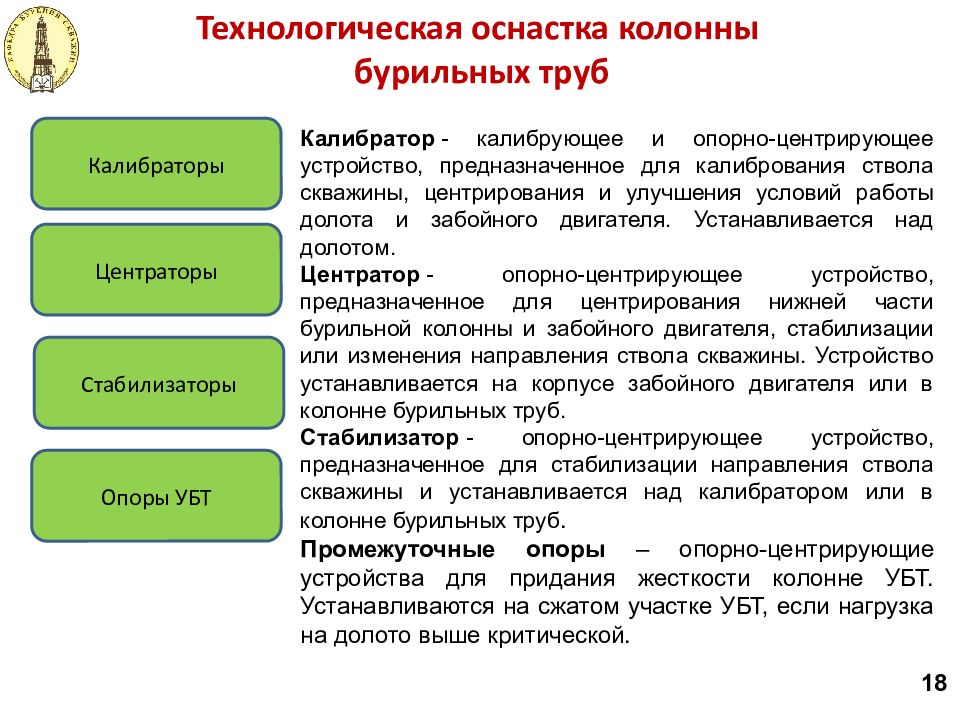

Слайд 18

18 Технологическая оснастка колонны бурильных труб Калибраторы Центраторы Опоры УБТ Стабилизаторы Калибратор  - калибрующее и опорно-центрирующее устройство, предназначенное для калибрования ствола скважины, центрирования и улучшения условий работы долота и забойного двигателя. Устанавливается над долотом. Центратор  - опорно-центрирующее устройство, предназначенное для центрирования нижней части бурильной колонны и забойного двигателя, стабилизации или изменения направления ствола скважины. Устройство устанавливается на корпусе забойного двигателя или в колонне бурильных труб. Стабилизатор  - опорно-центрирующее устройство, предназначенное для стабилизации направления ствола скважины и устанавливается над калибратором или в колонне бурильных труб. Промежуточные опоры – опорно-центрирующие устройства для придания жесткости колонне УБТ. Устанавливаются на сжатом участке УБТ, если нагрузка на долото выше критической.

Изображение слайда

Слайд 19

19 Технологическая оснастка колонны бурильных труб Калибраторы Центраторы Опоры УБТ (ОП) Стабилизаторы

Изображение слайда

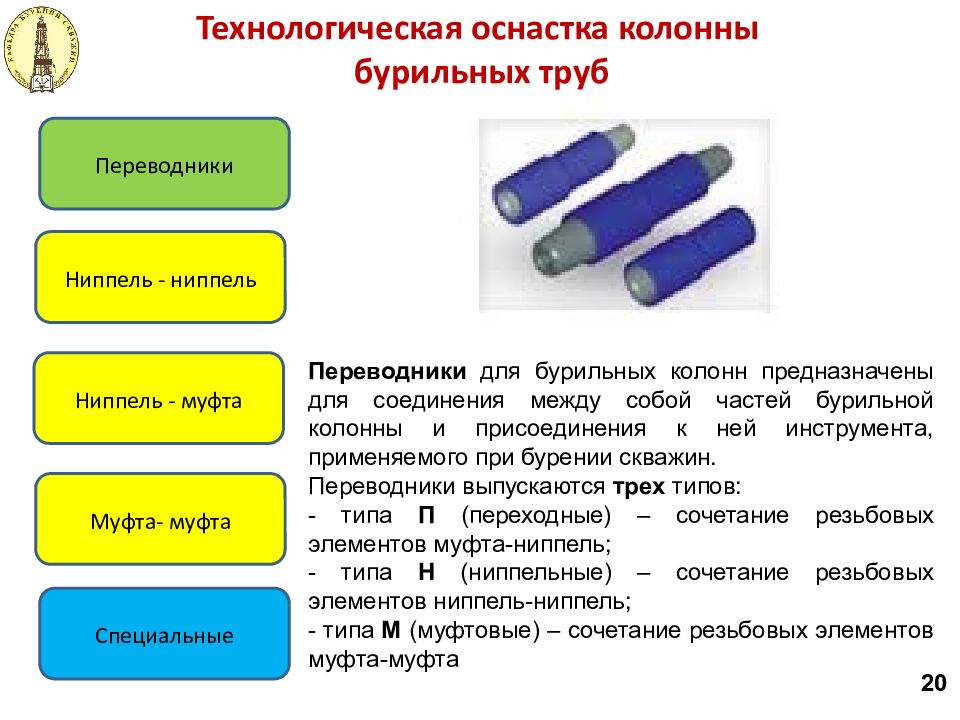

Слайд 20

20 Технологическая оснастка колонны бурильных труб Переводники Ниппель - ниппель Ниппель - муфта Муфта- муфта Переводники для бурильных колонн предназначены для соединения между собой частей бурильной колонны и присоединения к ней инструмента, применяемого при бурении скважин. Переводники выпускаются трех типов: - типа П (переходные) – сочетание резьбовых элементов муфта-ниппель; - типа Н (ниппельные) – сочетание резьбовых элементов ниппель-ниппель; - типа М (муфтовые) – сочетание резьбовых элементов муфта-муфта Специальные

Изображение слайда

Слайд 21

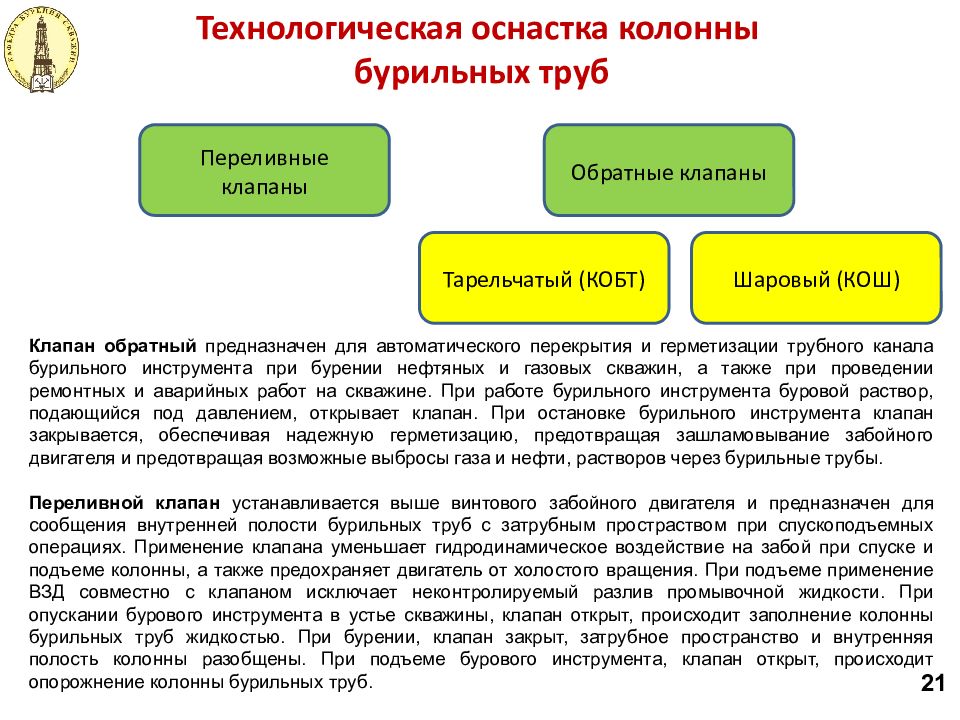

Клапан обратный предназначен для автоматического перекрытия и герметизации трубного канала бурильного инструмента при бурении нефтяных и газовых скважин, а также при проведении ремонтных и аварийных работ на скважине. При работе бурильного инструмента буровой раствор, подающийся под давлением, открывает клапан. При остановке бурильного инструмента клапан закрывается, обеспечивая надежную герметизацию, предотвращая зашламовывание забойного двигателя и предотвращая возможные выбросы газа и нефти, растворов через бурильные трубы. Переливной клапан устанавливается выше винтового забойного двигателя и предназначен для сообщения внутренней полости бурильных труб с затрубным простраством при спускоподъемных операциях. Применение клапана уменьшает гидродинамическое воздействие на забой при спуске и подъеме колонны, а также предохраняет двигатель от холостого вращения. При подъеме применение ВЗД совместно с клапаном исключает неконтролируемый разлив промывочной жидкости. При опускании бурового инструмента в устье скважины, клапан открыт, происходит заполнение колонны бурильных труб жидкостью. При бурении, клапан закрыт, затрубное пространство и внутренняя полость колонны разобщены. При подъеме бурового инструмента, клапан открыт, происходит опорожнение колонны бурильных труб. 21 Технологическая оснастка колонны бурильных труб Обратные клапаны Переливные клапаны Тарельчатый (КОБТ) Шаровый (КОШ)

Изображение слайда

Слайд 22

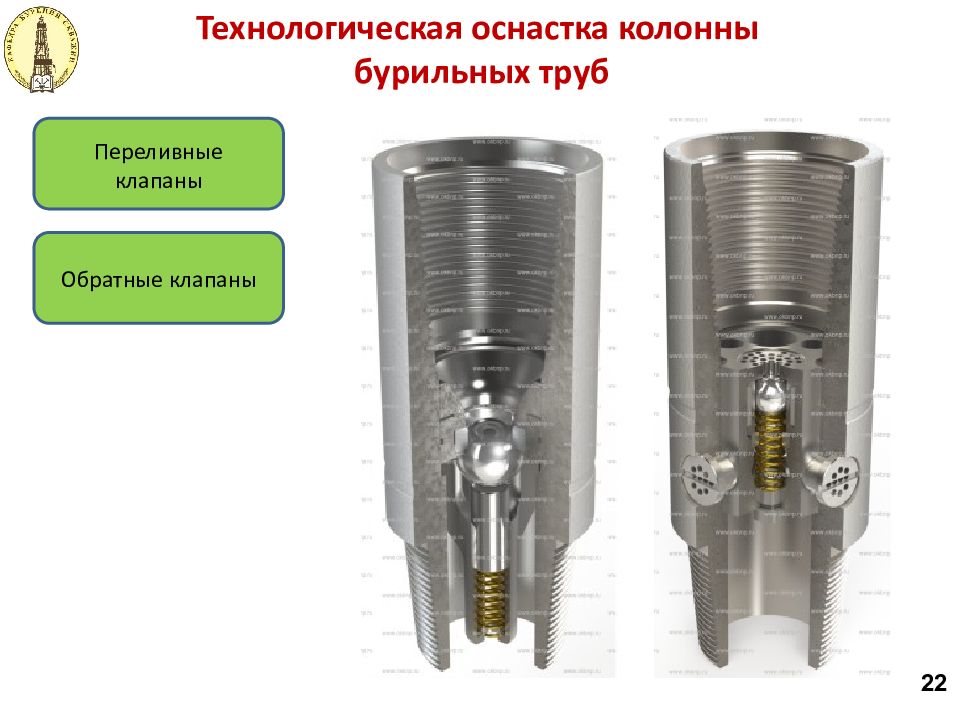

22 Технологическая оснастка колонны бурильных труб Обратные клапаны Переливные клапаны

Изображение слайда

Слайд 23

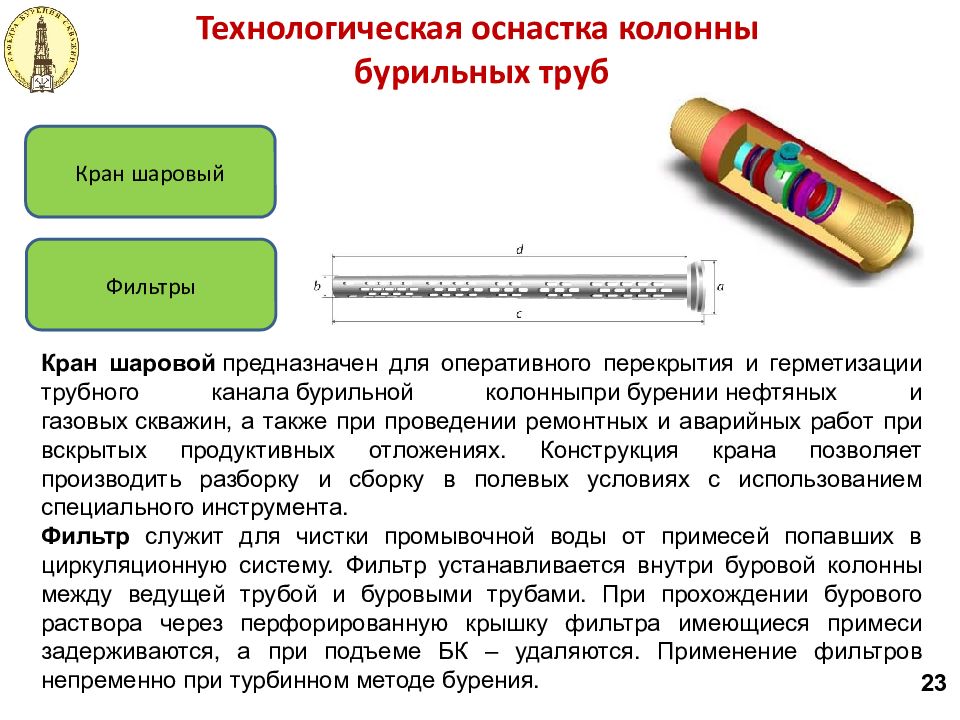

23 Технологическая оснастка колонны бурильных труб Фильтры Кран шаровый Кран шаровой  предназначен для оперативного перекрытия и герметизации трубного канала бурильной колонныпри бурении нефтяных и газовых скважин, а также при проведении ремонтных и аварийных работ при вскрытых продуктивных отложениях. Конструкция крана позволяет производить разборку и сборку в полевых условиях с использованием специального инструмента. Фильтр служит для чистки промывочной воды от примесей попавших в циркуляционную систему. Фильтр устанавливается внутри буровой колонны между ведущей трубой и буровыми трубами. При прохождении бурового раствора через перфорированную крышку фильтра имеющиеся примеси задерживаются, а при подъеме БК – удаляются. Применение фильтров непременно при турбинном методе бурения.

Изображение слайда

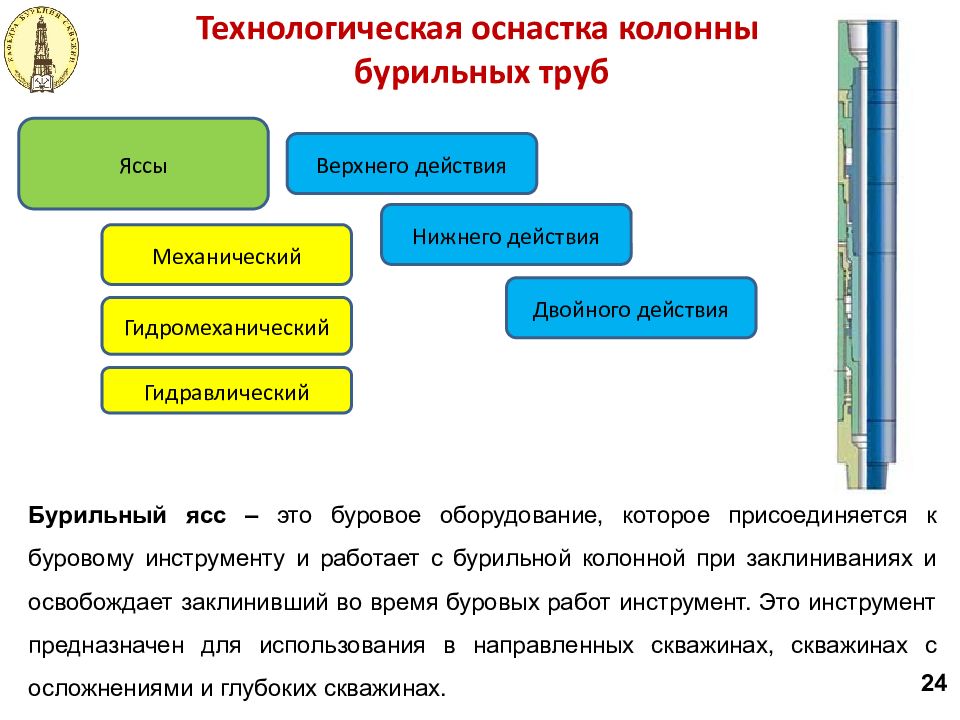

Слайд 24

Бурильный ясс – это буровое оборудование, которое присоединяется к буровому инструменту и работает с бурильной колонной при заклиниваниях и освобождает заклинивший во время буровых работ инструмент. Это инструмент предназначен для использования в направленных скважинах, скважинах с осложнениями и глубоких скважинах. 24 Технологическая оснастка колонны бурильных труб Яссы Механический Гидромеханический Гидравлический Верхнего действия Нижнего действия Двойного действия

Изображение слайда

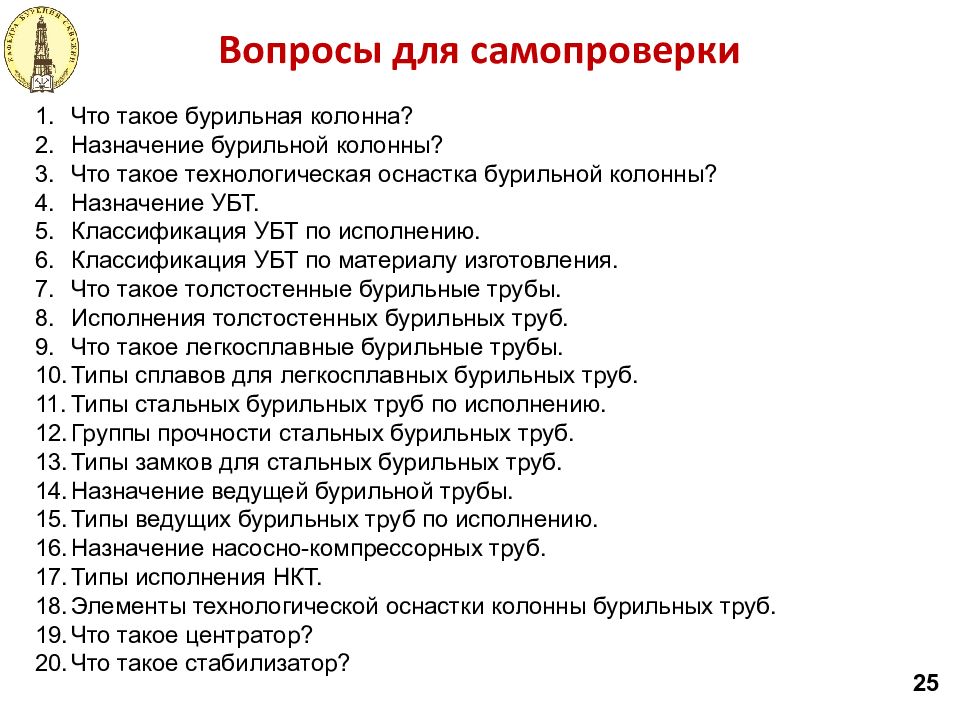

Слайд 25: Вопросы для самопроверки

25 Что такое бурильная колонна? Назначение бурильной колонны? Что такое технологическая оснастка бурильной колонны? Назначение УБТ. Классификация УБТ по исполнению. Классификация УБТ по материалу изготовления. Что такое толстостенные бурильные трубы. Исполнения толстостенных бурильных труб. Что такое легкосплавные бурильные трубы. Типы сплавов для легкосплавных бурильных труб. Типы стальных бурильных труб по исполнению. Группы прочности стальных бурильных труб. Типы замков для стальных бурильных труб. Назначение ведущей бурильной трубы. Типы ведущих бурильных труб по исполнению. Назначение насосно-компрессорных труб. Типы исполнения НКТ. Элементы технологической оснастки колонны бурильных труб. Что такое центратор? Что такое стабилизатор?

Изображение слайда

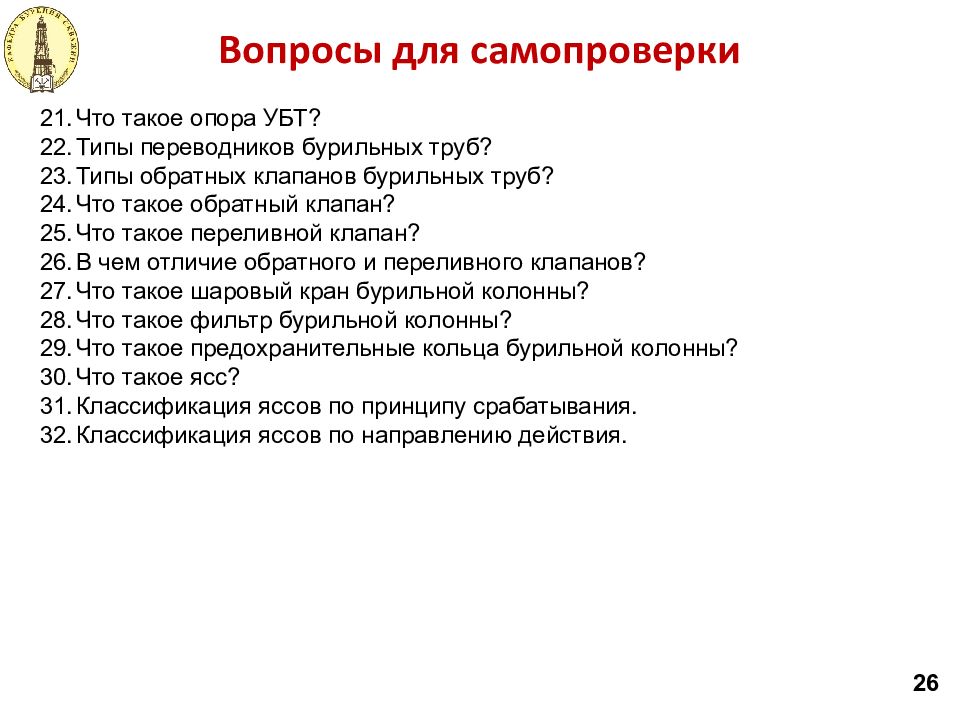

Слайд 26: Вопросы для самопроверки

26 Что такое опора УБТ? Типы переводников бурильных труб? Типы обратных клапанов бурильных труб? Что такое обратный клапан? Что такое переливной клапан? В чем отличие обратного и переливного клапанов? Что такое шаровый кран бурильной колонны? Что такое фильтр бурильной колонны? Что такое предохранительные кольца бурильной колонны? Что такое ясс? Классификация яссов по принципу срабатывания. Классификация яссов по направлению действия.

Изображение слайда

Слайд 27: Литература для самоподготовки

27 Булатов А.И., Проселков Ю.М., Шаманов С.А Техника и технология бурения нефтяных и газовых скважин, 2003 – С. 652-692. Абубакиров В.Ф., Архангельский В.Л., Буримов Ю.Г., Малкин И.Г., Межлумов А. О., Мороз Е.П. Буровое оборудование, 2000, т.2 – C. 383-427.

Изображение слайда

Слайд 28: Лекция № 5.2

Буровая установка: типы, классификация, конструкции Оборудование роторного стола, силовой блок Буровая вышка и талевая система Оборудование циркуляционной системы, насосный блок Противовыбросовое оборудование Прочее оборудование 28

Изображение слайда

Слайд 29

Буровая установка: типы, классификация, конструкции, кинематическая схема ТЕМА 1. 29

Изображение слайда

Слайд 30

Что такое буровая установка? 30

Изображение слайда

Слайд 31

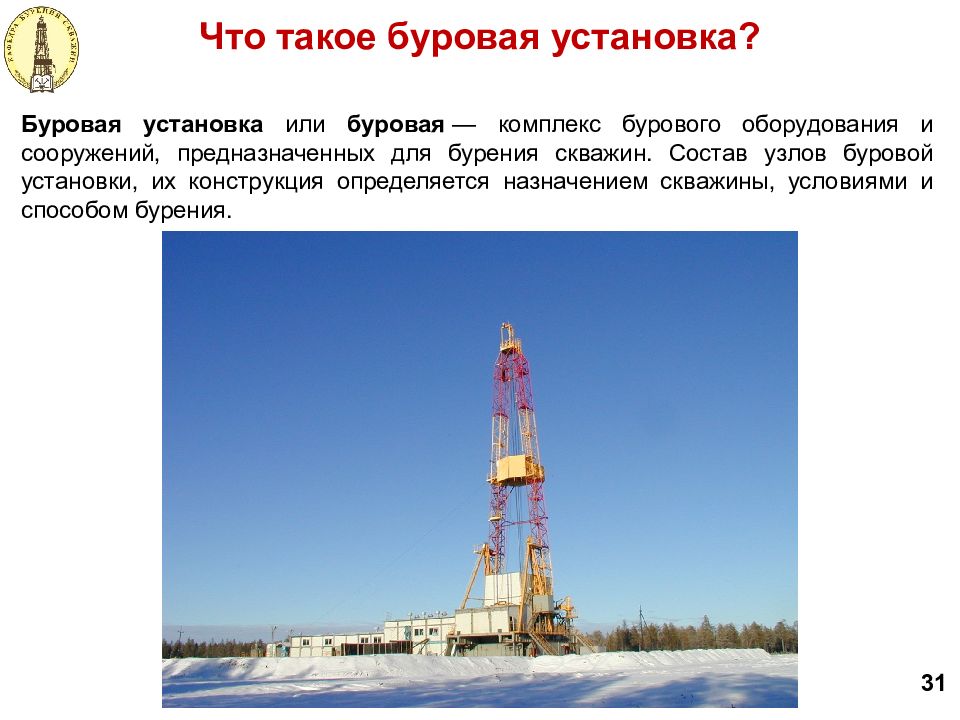

Что такое буровая установка? 31 Буровая установка или буровая  — комплекс бурового оборудования и сооружений, предназначенных для бурения скважин. Состав узлов буровой установки, их конструкция определяется назначением скважины, условиями и способом бурения.

Изображение слайда

Слайд 32

Классификации буровых установок 32 По виду работ По способу бурения По типу привода По технике передвижения По вариантам дислокации

Изображение слайда

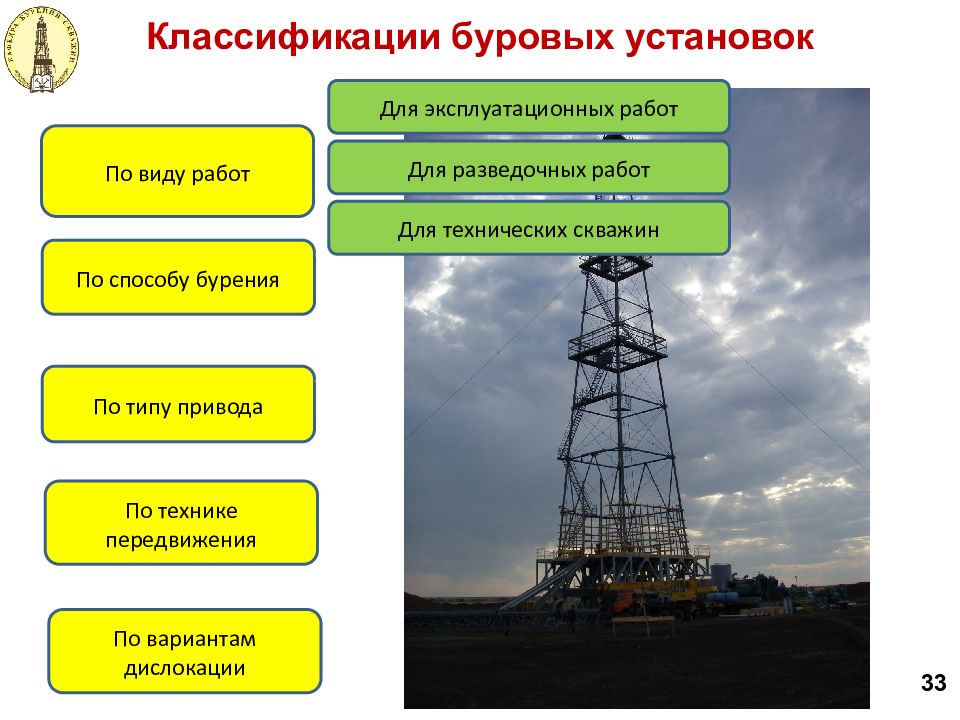

Слайд 33

Классификации буровых установок 33 По виду работ По способу бурения По типу привода По технике передвижения По вариантам дислокации Для эксплуатационных работ Для разведочных работ Для технических скважин

Изображение слайда

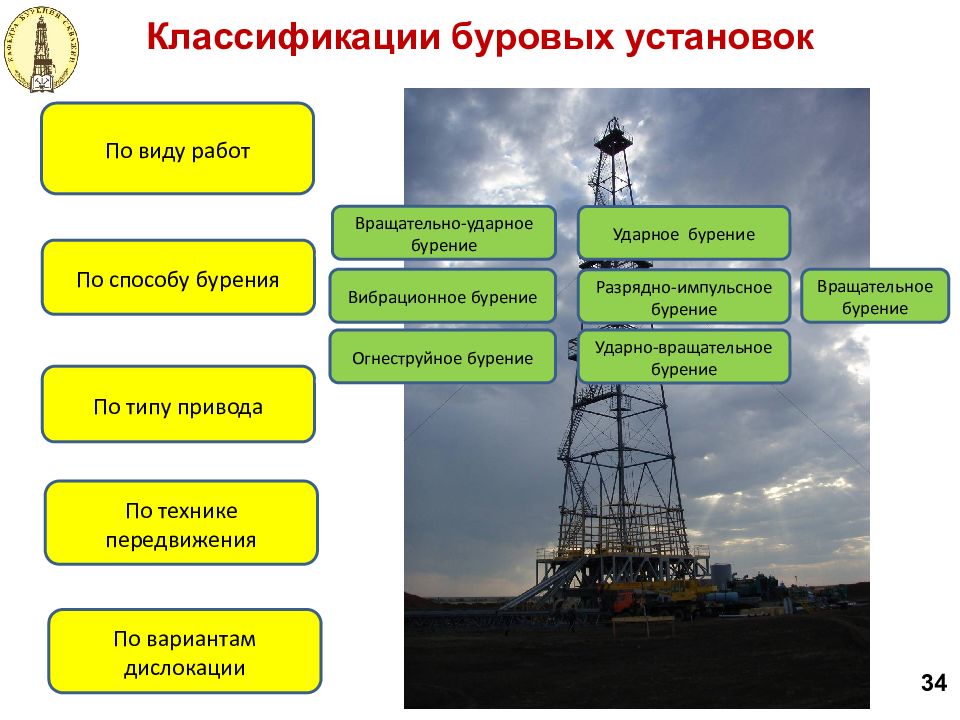

Слайд 34

Классификации буровых установок 34 По виду работ По способу бурения По типу привода По технике передвижения По вариантам дислокации Вибрационное бурение Огнеструйное бурение Разрядно-импульсное бурение Вращательное бурение Вращательно-ударное бурение Ударно-вращательное бурение Ударное бурение

Изображение слайда

Слайд 35

Классификации буровых установок 35 По виду работ По способу бурения По типу привода По технике передвижения По вариантам дислокации электрический электрогидравлический дизельэлектрический дизельгидравлический дизельный

Изображение слайда

Слайд 36

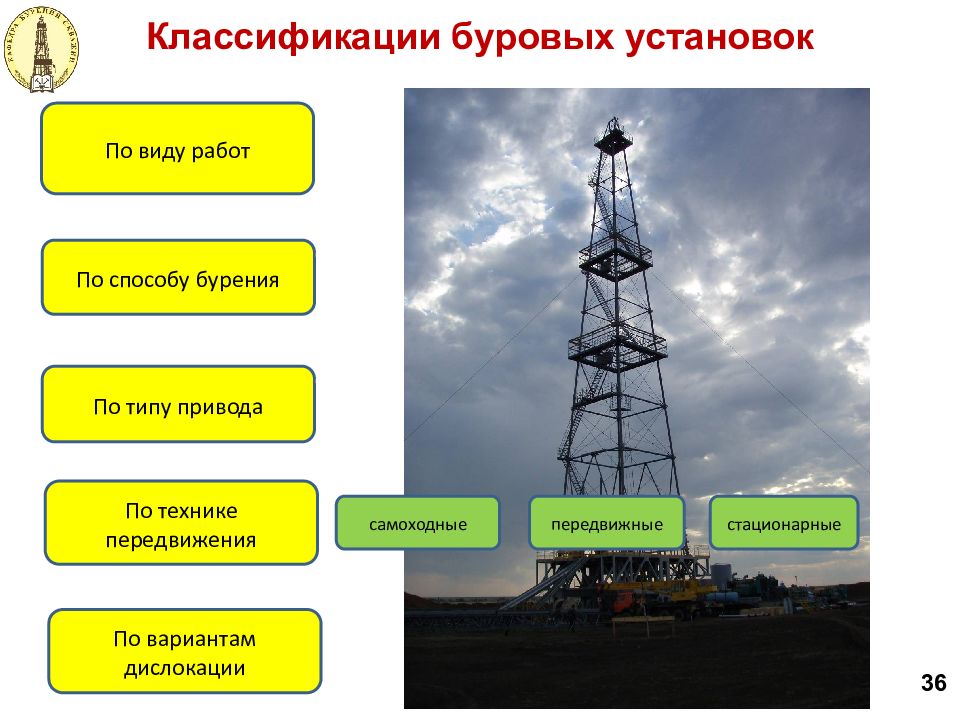

Классификации буровых установок 36 По виду работ По способу бурения По типу привода По технике передвижения По вариантам дислокации самоходные передвижные стационарные

Изображение слайда

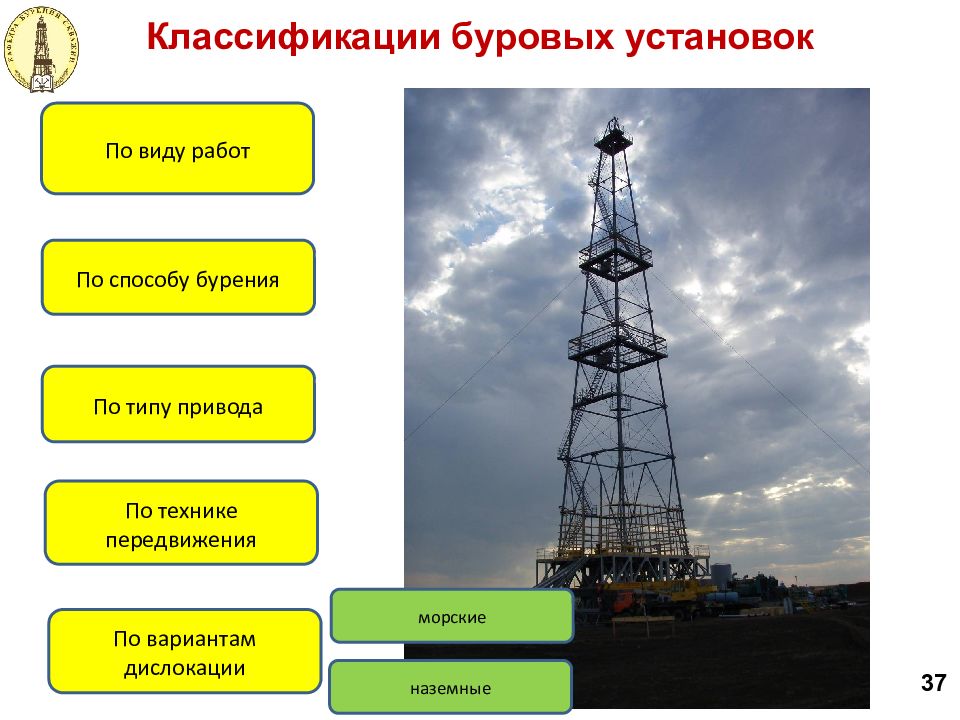

Слайд 37

Классификации буровых установок 37 По виду работ По способу бурения По типу привода По технике передвижения По вариантам дислокации морские наземные

Изображение слайда

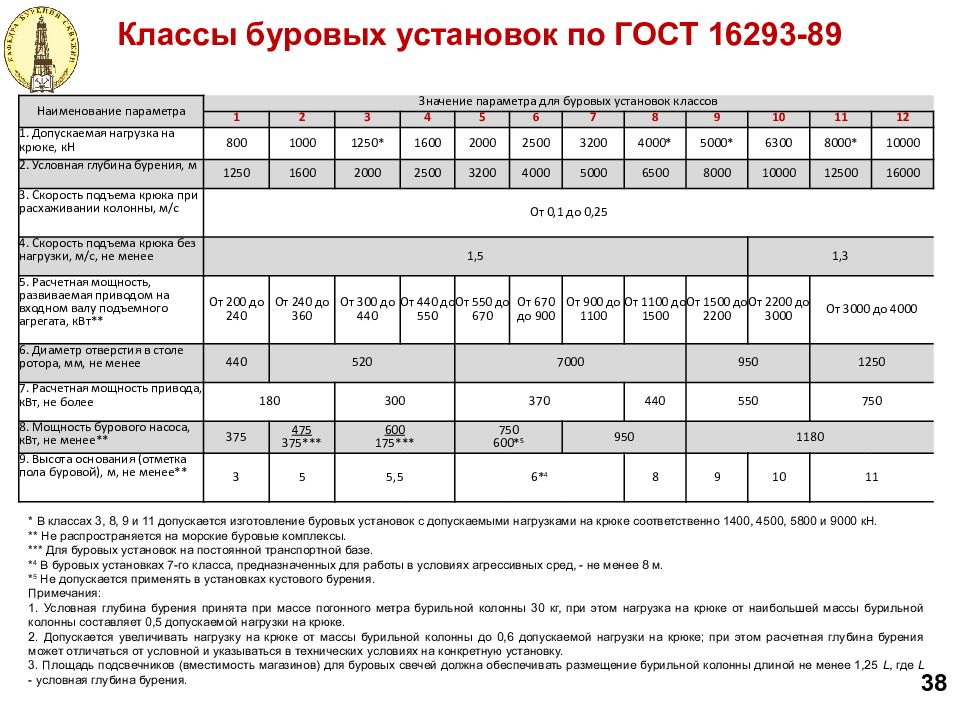

Слайд 38

Классы буровых установок по ГОСТ 16293-89 38 Наименование параметра Значение параметра для буровых установок классов 1 2 3 4 5 6 7 8 9 10 11 12 1. Допускаемая нагрузка на крюке, кН 800 1000 1250* 1600 2000 2500 3200 4000* 5000* 6300 8000* 10000 2. Условная глубина бурения, м 1250 1600 2000 2500 3200 4000 5000 6500 8000 10000 12500 16000 3. Скорость подъема крюка при расхаживании колонны, м/с От 0,1 до 0,25 4. Скорость подъема крюка без нагрузки, м/с, не менее 1,5 1,3 5. Расчетная мощность, развиваемая приводом на входном валу подъемного агрегата, кВт** От 200 до 240 От 240 до 360 От 300 до 440 От 440 до 550 От 550 до 670 От 670 до 900 От 900 до 1100 От 1100 до 1500 От 1500 до 2200 От 2200 до 3000 От 3000 до 4000 6. Диаметр отверстия в столе ротора, мм, не менее 440 520 7000 950 1250 7. Расчетная мощность привода, кВт, не более 180 300 370 440 550 750 8. Мощность бурового насоса, кВт, не менее** 375 475 375*** 600 175*** 750 600* 5 950 1180 9. Высота основания (отметка пола буровой), м, не менее** 3 5 5,5 6* 4 8 9 10 11 * В классах 3, 8, 9 и 11 допускается изготовление буровых установок с допускаемыми нагрузками на крюке соответственно 1400, 4500, 5800 и 9000 кН. ** Не распространяется на морские буровые комплексы. *** Для буровых установок на постоянной транспортной базе. * 4 В буровых установках 7-го класса, предназначенных для работы в условиях агрессивных сред, - не менее 8 м. * 5 Не допускается применять в установках кустового бурения. Примечания: 1. Условная глубина бурения принята при массе погонного метра бурильной колонны 30 кг, при этом нагрузка на крюке от наибольшей массы бурильной колонны составляет 0,5 допускаемой нагрузки на крюке. 2. Допускается увеличивать нагрузку на крюке от массы бурильной колонны до 0,6 допускаемой нагрузки на крюке; при этом расчетная глубина бурения может отличаться от условной и указываться в технических условиях на конкретную установку. 3. Площадь подсвечников (вместимость магазинов) для буровых свечей должна обеспечивать размещение бурильной колонны длиной не менее 1,25 L, где L - условная глубина бурения.

Изображение слайда

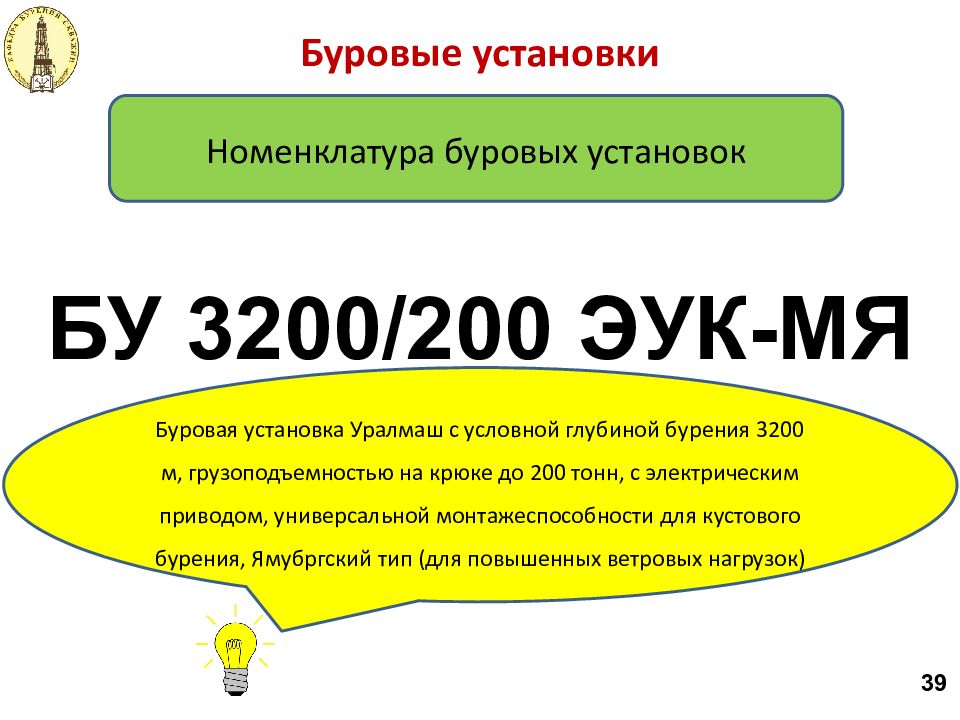

Слайд 39

БУ 3200/200 ЭУК-МЯ Буровая установка Уралмаш с условной глубиной бурения 3200 м, грузоподъемностью на крюке до 200 тонн, с электрическим приводом, универсальной монтажеспособности для кустового бурения, Ямубргский тип (для повышенных ветровых нагрузок) Буровые установки Номенклатура буровых установок 39

Изображение слайда

Слайд 40

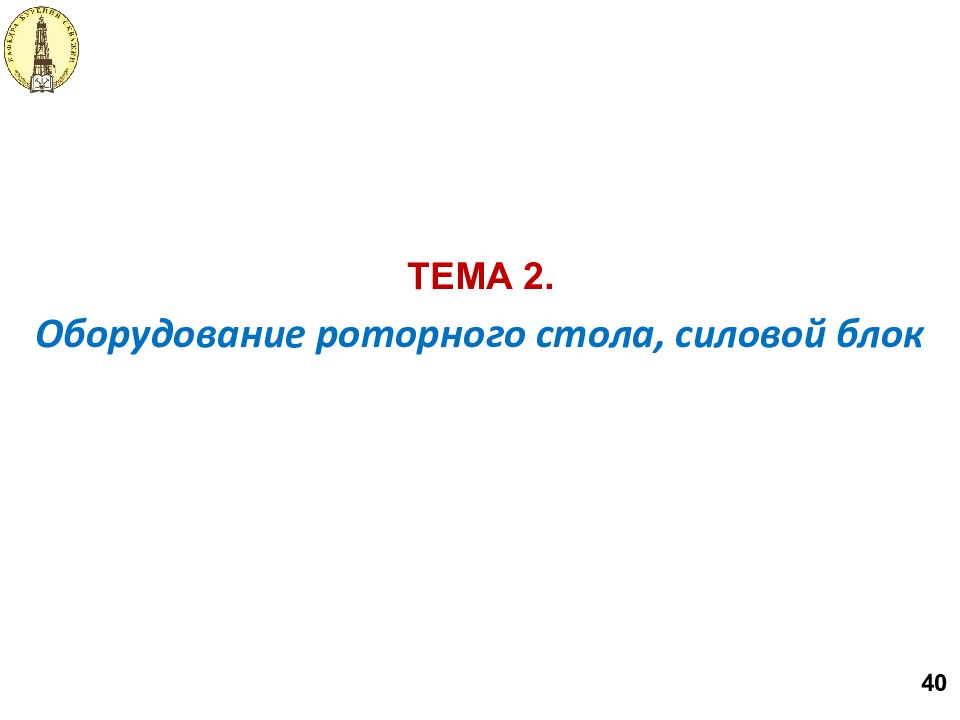

Оборудование роторного стола, силовой блок ТЕМА 2. 40

Изображение слайда

Слайд 41

Силовой блок. Классификация 41 Двигатели Трансмиссия

Изображение слайда

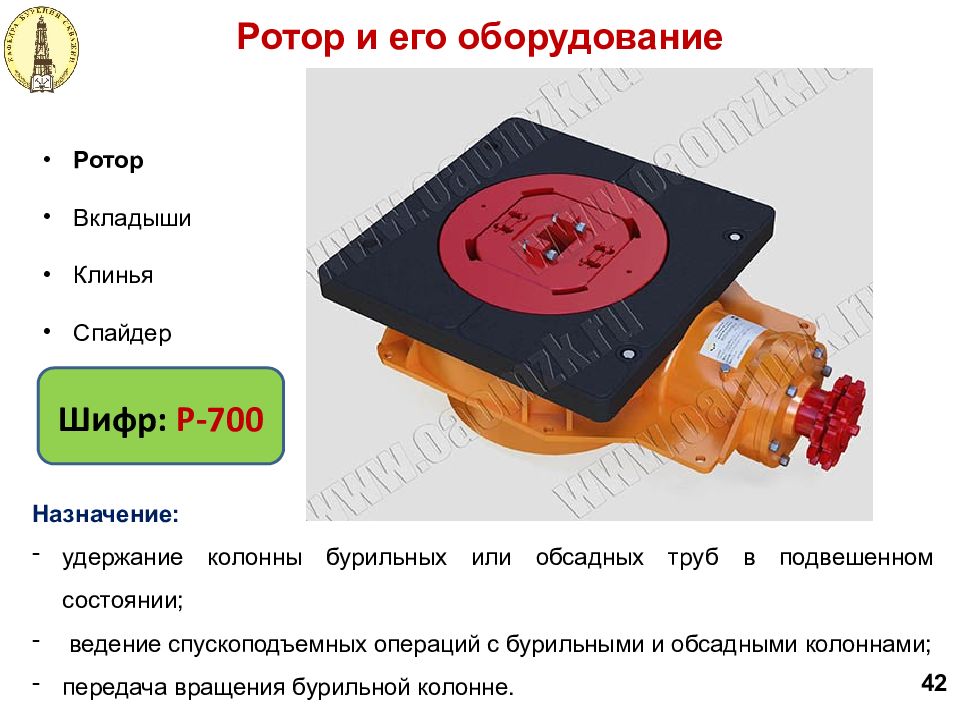

Слайд 42

Назначение: удержание колонны бурильных или обсадных труб в подвешенном состоянии; ведение спускоподъемных операций с бурильными и обсадными колоннами; передача вращения бурильной колонне. Ротор и его оборудование 42 Ротор Вкладыши Клинья Спайдер Шифр: Р-700

Изображение слайда

Слайд 43

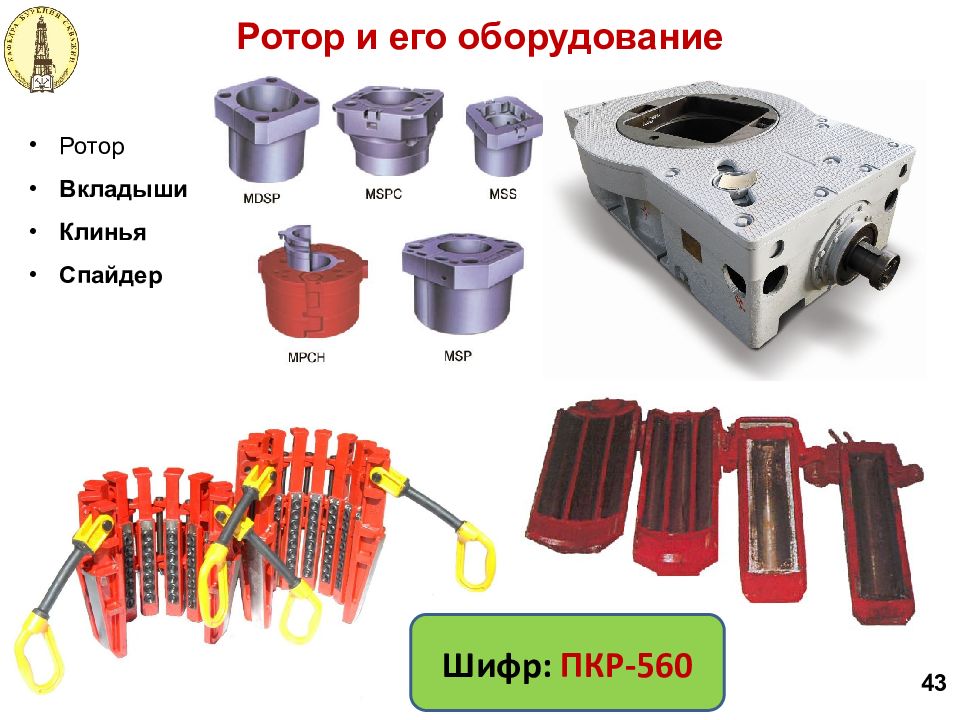

Ротор и его оборудование 43 Ротор Вкладыши Клинья Спайдер Шифр: ПКР-560

Изображение слайда

Слайд 44

Назначение: свинчивание/ развинчивание бурильных труб при проведении спускоподъемных операций. Роторный стол. Оборудование для СПО 44 Подсвечник Ключ АКБ Ключ УМК Ключ подвесной пневматический Цепные ключи Шарнирные ключи

Изображение слайда

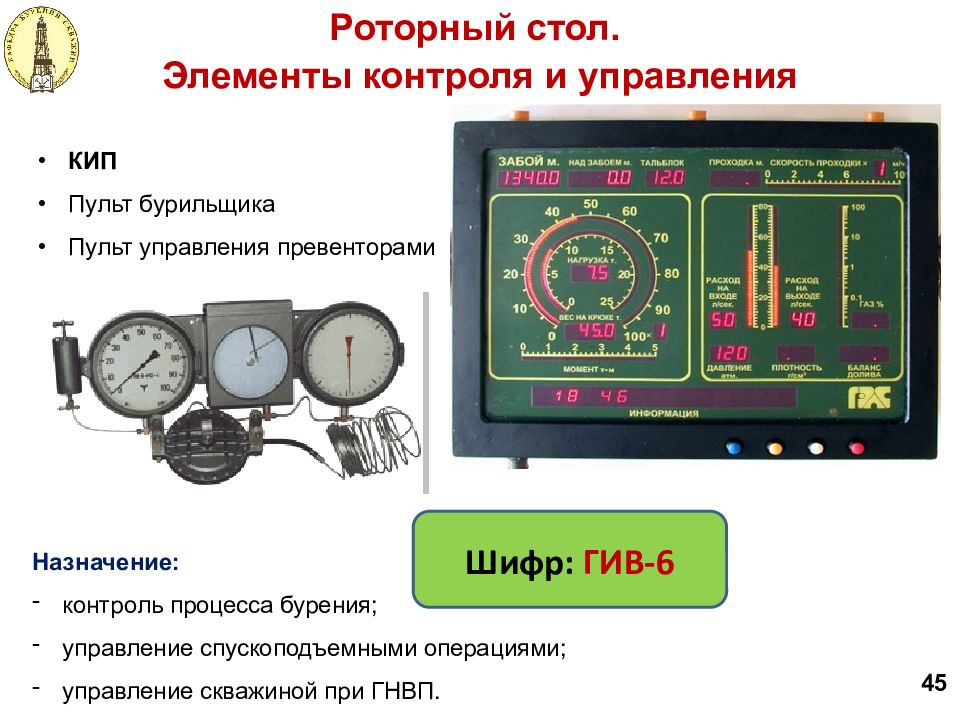

Слайд 45

Назначение: контроль процесса бурения; управление спускоподъемными операциями; управление скважиной при ГНВП. Роторный стол. Элементы контроля и управления 45 КИП Пульт бурильщика Пульт управления превенторами Шифр: ГИВ-6

Изображение слайда

Слайд 46

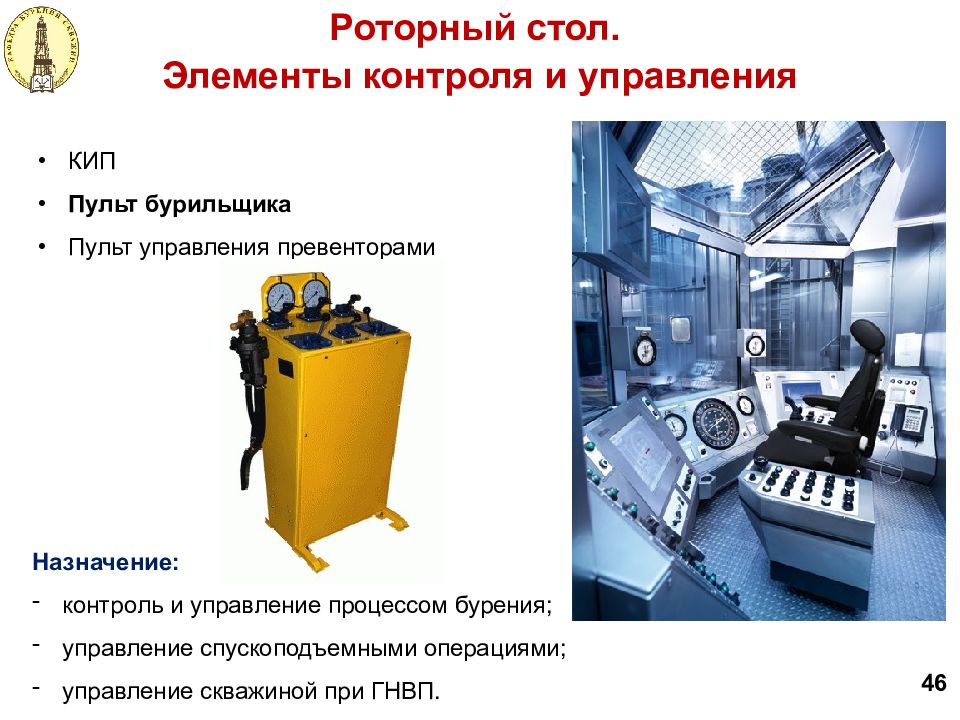

Назначение: контроль и управление процессом бурения; управление спускоподъемными операциями; управление скважиной при ГНВП. Роторный стол. Элементы контроля и управления 46 КИП Пульт бурильщика Пульт управления превенторами

Изображение слайда

Слайд 47

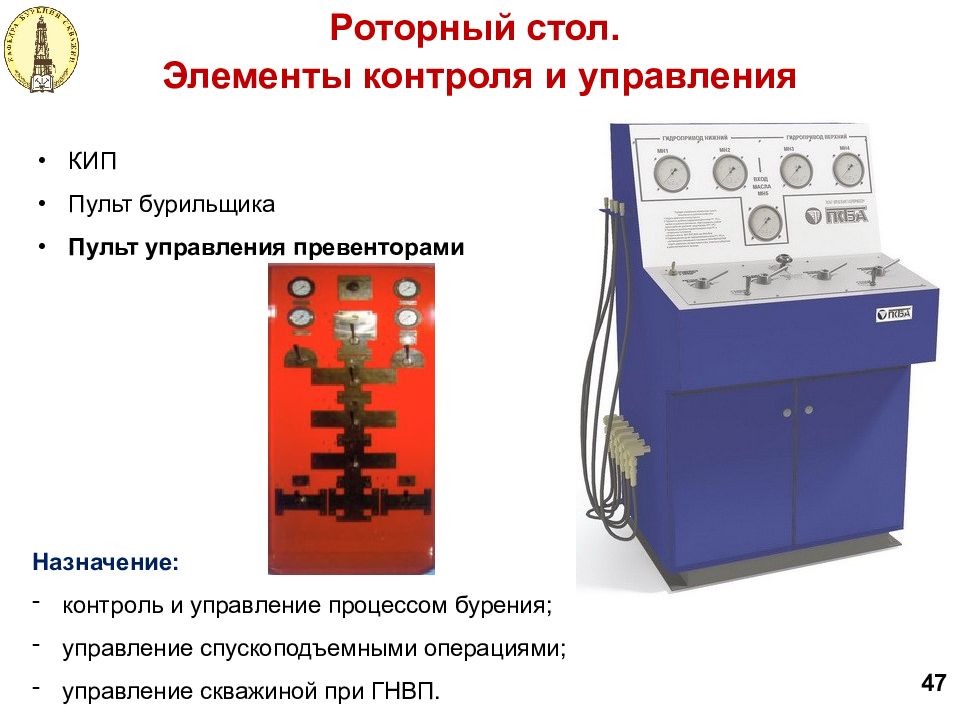

Назначение: контроль и управление процессом бурения; управление спускоподъемными операциями; управление скважиной при ГНВП. Роторный стол. Элементы контроля и управления 47 КИП Пульт бурильщика Пульт управления превенторами

Изображение слайда

Слайд 48

Буровая вышка и талевая система ТЕМА 3. 48

Изображение слайда

Слайд 49

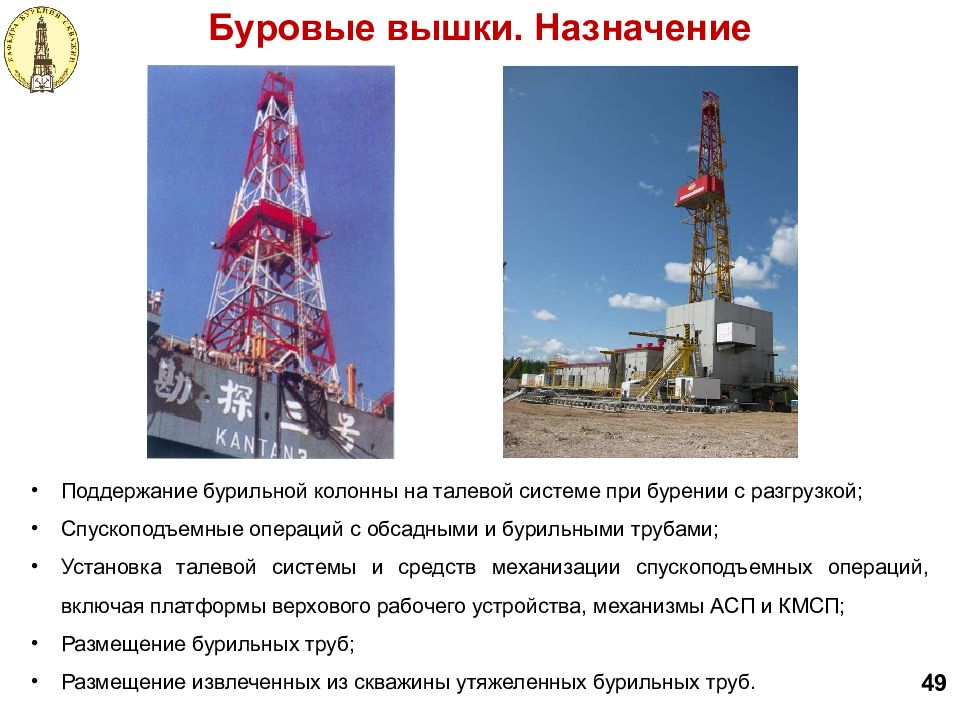

Буровые вышки. Назначение Поддержание бурильной колонны на талевой системе при бурении с разгрузкой; Спускоподъемные операций с обсадными и бурильными трубами; Установка талевой системы и средств механизации спускоподъемных операций, включая платформы верхового рабочего устройства, механизмы АСП и КМСП; Размещение бурильных труб; Размещение извлеченных из скважины утяжеленных бурильных труб. 49

Изображение слайда

Слайд 50

Буровые вышки. Классификация 50 Башенные Мачтовые А-образная П-образная С открытой гранью 4хопорные

Изображение слайда

Слайд 51

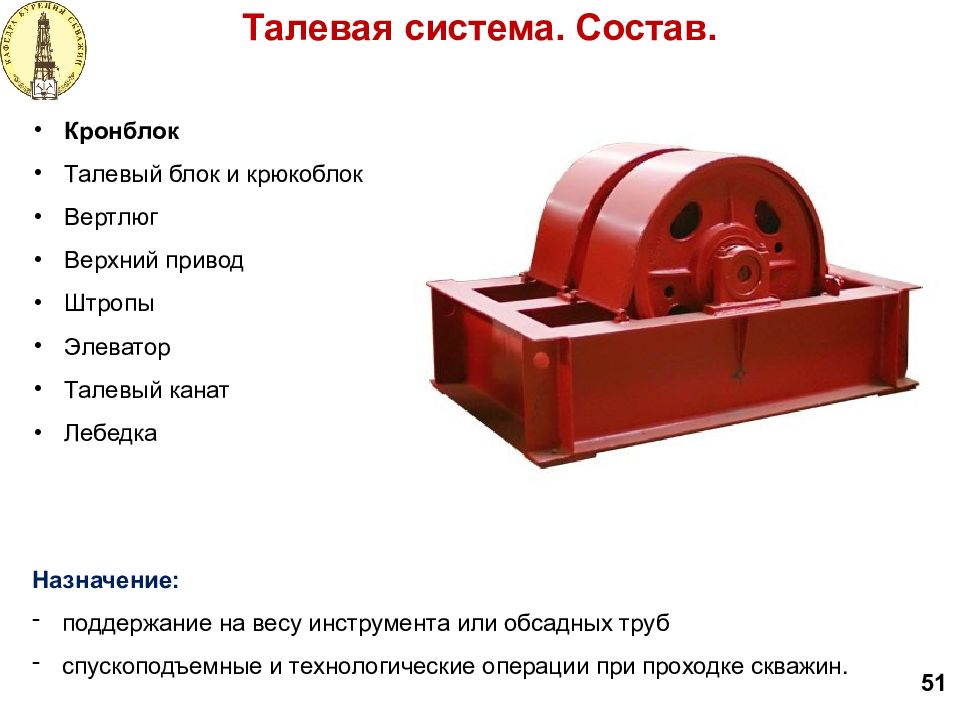

Талевая система. Состав. 51 Кронблок Талевый блок и крюкоблок Вертлюг Верхний привод Штропы Элеватор Талевый канат Лебедка Назначение: поддержание на весу инструмента или обсадных труб спускоподъемные и технологические операции при проходке скважин.

Изображение слайда

Слайд 52

Талевая система. Кронблок. 52

Изображение слайда

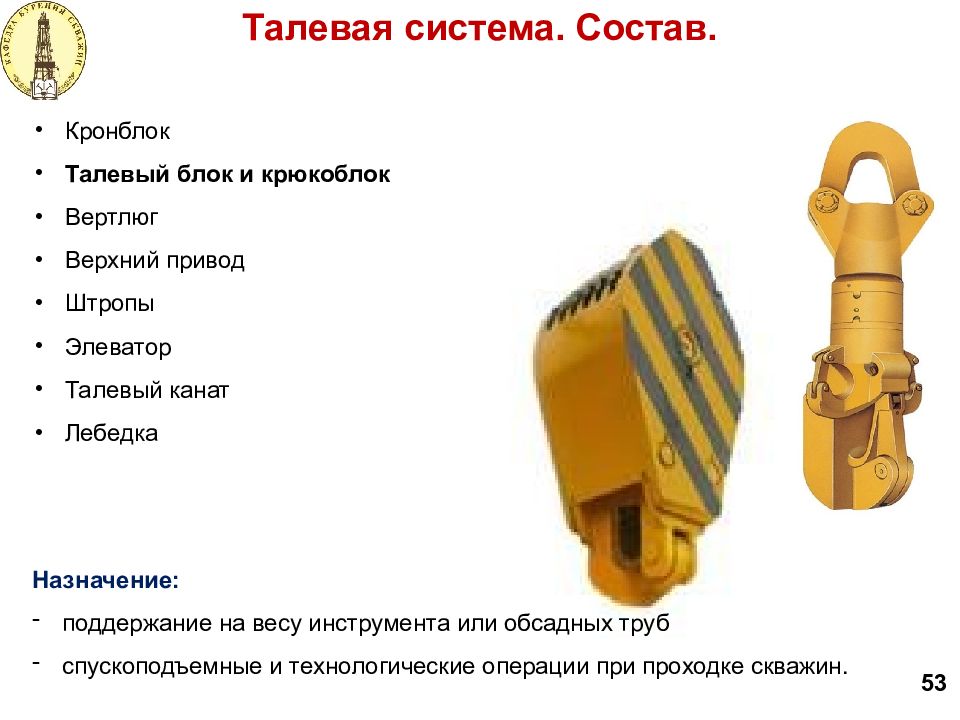

Слайд 53

Талевая система. Состав. 53 Кронблок Талевый блок и крюкоблок Вертлюг Верхний привод Штропы Элеватор Талевый канат Лебедка Назначение: поддержание на весу инструмента или обсадных труб спускоподъемные и технологические операции при проходке скважин.

Изображение слайда

Слайд 54

Талевая система. Талевый блок. 54

Изображение слайда

Слайд 55

Назначение: поддержание на весу инструмента спускоподъемные и технологические операции при проходке скважин Передача вращения колонне бурильных труб с одновременной герметизацией для обеспечения работы циркуляционной системы Талевая система. Состав. 5 5 Кронблок Талевый блок и крюкоблок Вертлюг Верхний привод Штропы Элеватор Талевый канат Лебедка

Изображение слайда

Слайд 56

Талевая система. Вертлюг. 56

Изображение слайда

Слайд 57

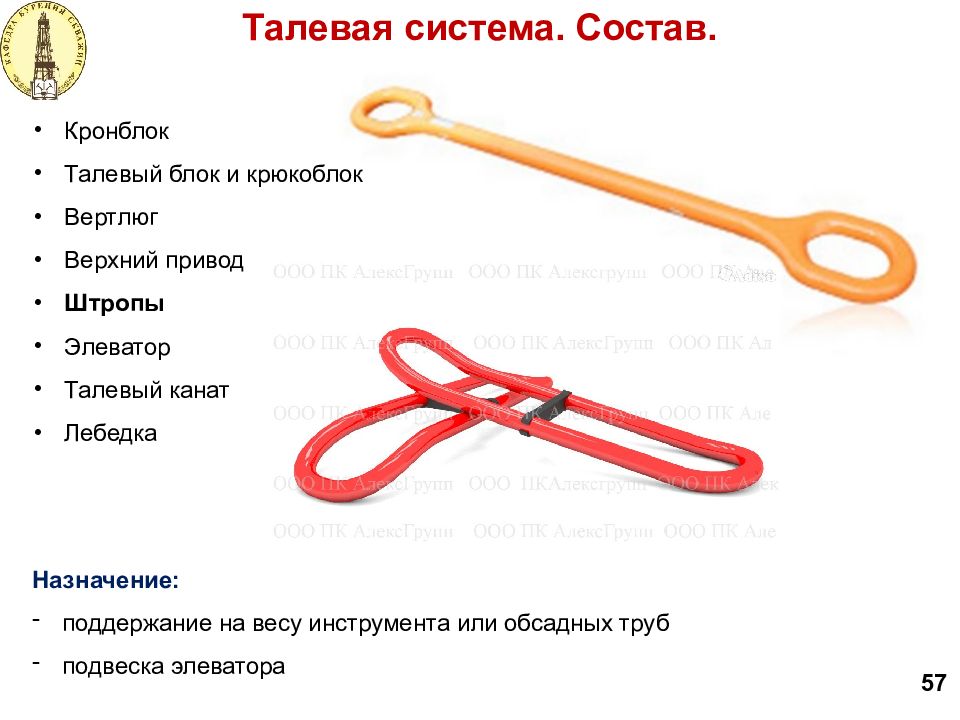

Талевая система. Состав. 57 Кронблок Талевый блок и крюкоблок Вертлюг Верхний привод Штропы Элеватор Талевый канат Лебедка Назначение: поддержание на весу инструмента или обсадных труб подвеска элеватора

Изображение слайда

Слайд 58

Талевая система. Состав. 58 Кронблок Талевый блок и крюкоблок Вертлюг Верхний привод Штропы Элеватор Талевый канат Лебедка Назначение: поддержание на весу инструмента или обсадных труб подвеска бурильных или обсадных труб

Изображение слайда

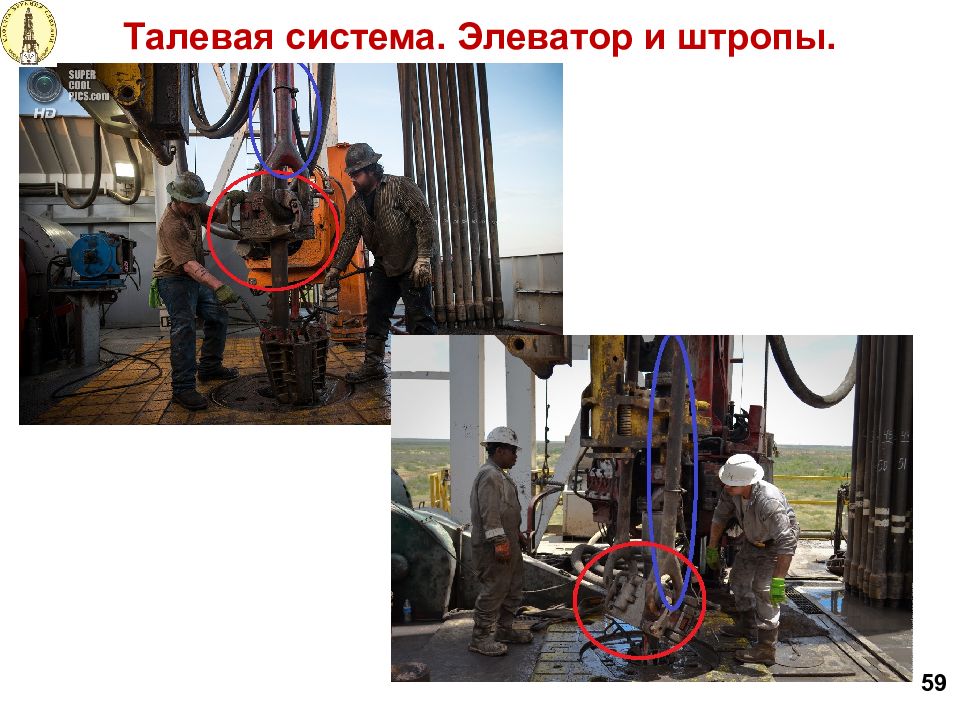

Слайд 59

Талевая система. Элеватор и штропы. 59

Изображение слайда

Слайд 60

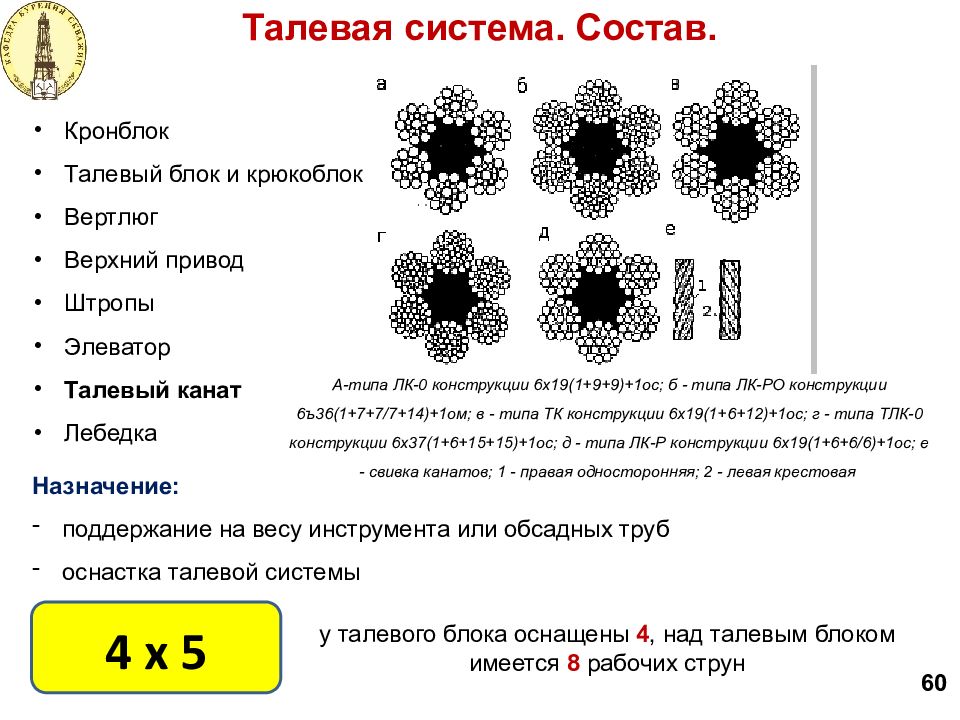

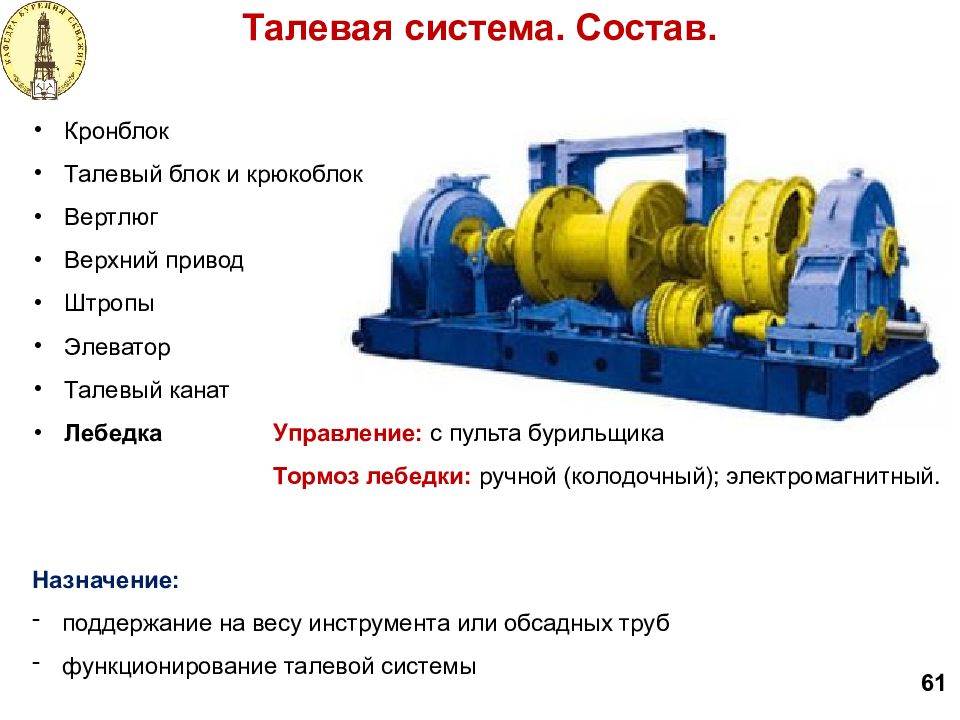

Талевая система. Состав. 60 Кронблок Талевый блок и крюкоблок Вертлюг Верхний привод Штропы Элеватор Талевый канат Лебедка Назначение: поддержание на весу инструмента или обсадных труб оснастка талевой системы А-типа ЛК-0 конструкции 6х19(1+9+9)+1ос; б - типа ЛК-РО конструкции 6ъ36(1+7+7/7+14)+1ом; в - типа ТК конструкции 6х19(1+6+12)+1ос; г - типа ТЛК-0 конструкции 6х37(1+6+15+15)+1ос; д - типа ЛК-Р конструкции 6х19(1+6+6/6)+1ос; е - свивка канатов; 1 - правая односторонняя; 2 - левая крестовая 4 х 5 у талевого блока оснащены 4, над талевым блоком имеется 8 рабочих струн

Изображение слайда

Слайд 61

Талевая система. Состав. 61 Кронблок Талевый блок и крюкоблок Вертлюг Верхний привод Штропы Элеватор Талевый канат Лебедка Назначение: поддержание на весу инструмента или обсадных труб функционирование талевой системы Управление: с пульта бурильщика Тормоз лебедки: ручной (колодочный); электромагнитный.

Изображение слайда

Слайд 62

Талевая система. Буровая лебедка. 62

Изображение слайда

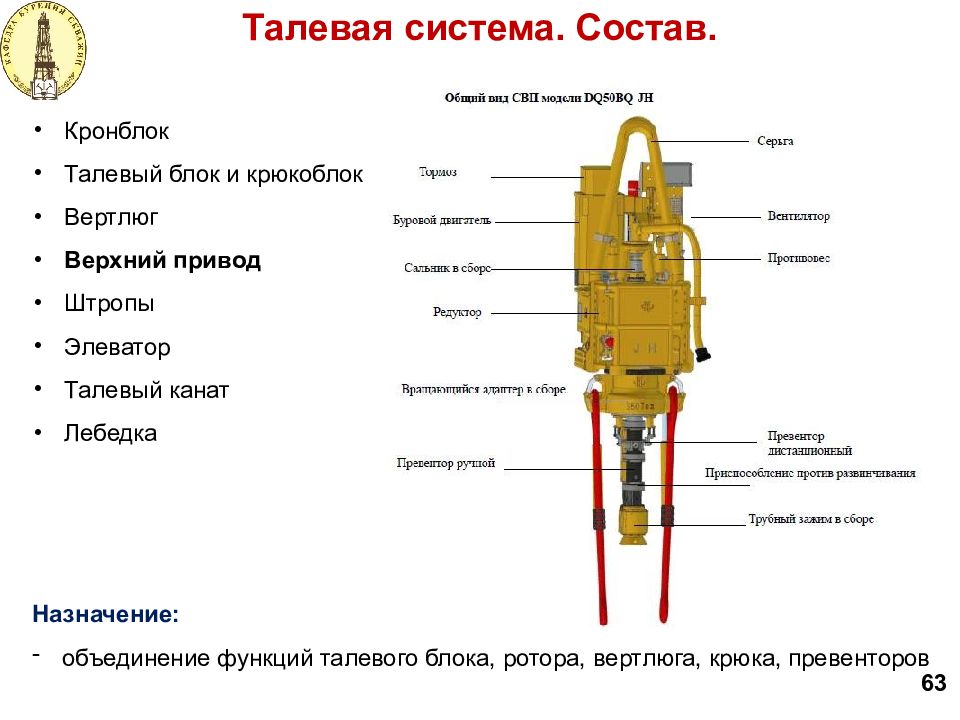

Слайд 63

Талевая система. Состав. 63 Кронблок Талевый блок и крюкоблок Вертлюг Верхний привод Штропы Элеватор Талевый канат Лебедка Назначение: объединение функций талевого блока, ротора, вертлюга, крюка, превенторов

Изображение слайда

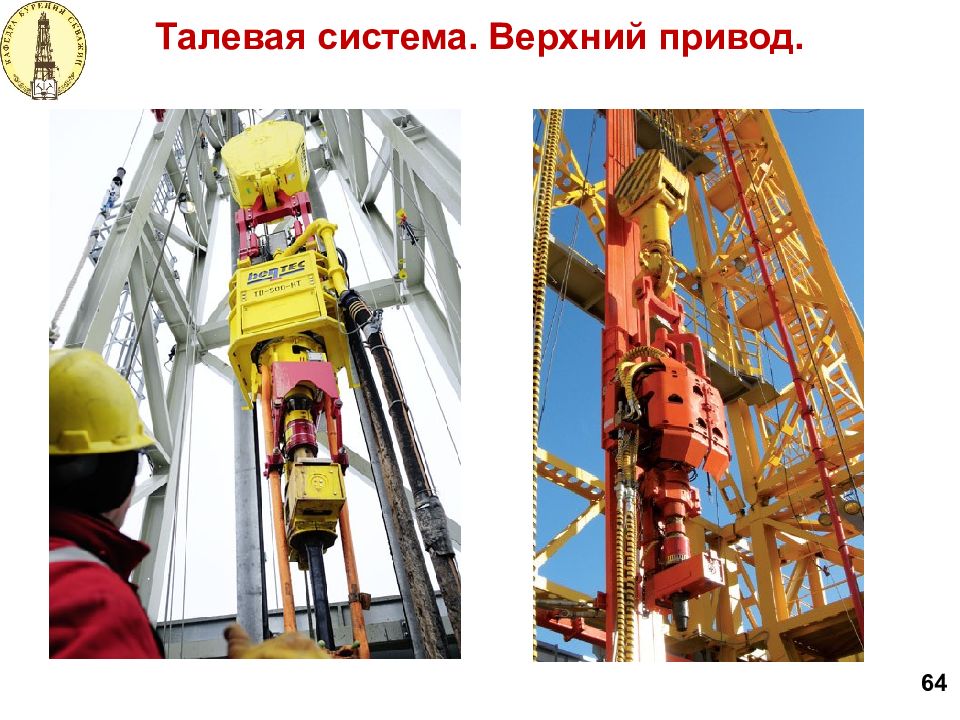

Слайд 64

Талевая система. Верхний привод. 64

Изображение слайда

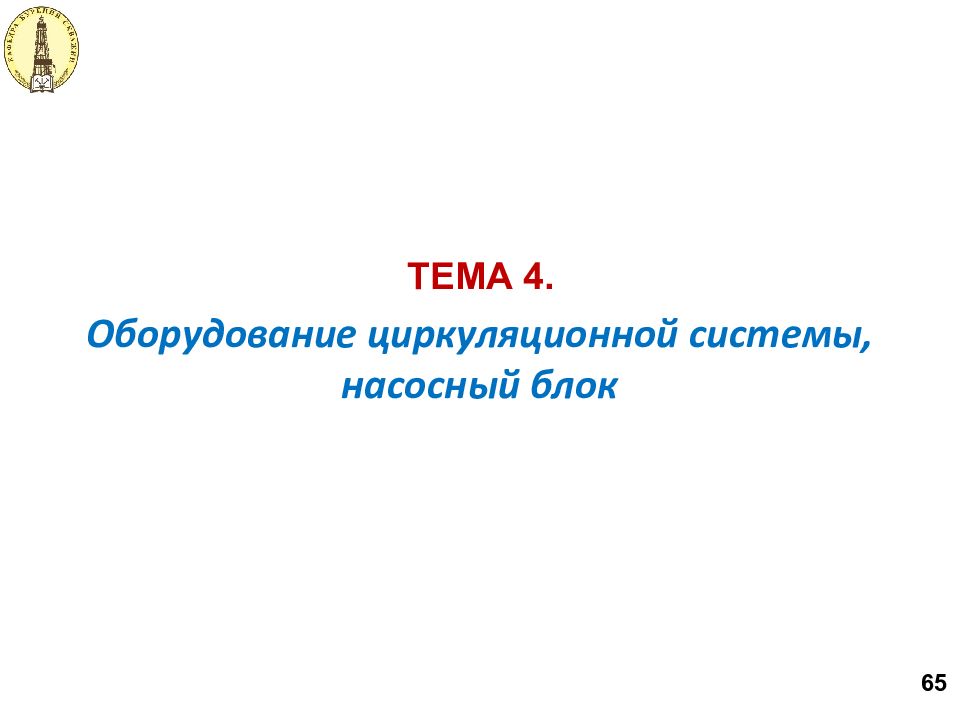

Слайд 65

Оборудование циркуляционной системы, насосный блок ТЕМА 4. 65

Изображение слайда

Слайд 66

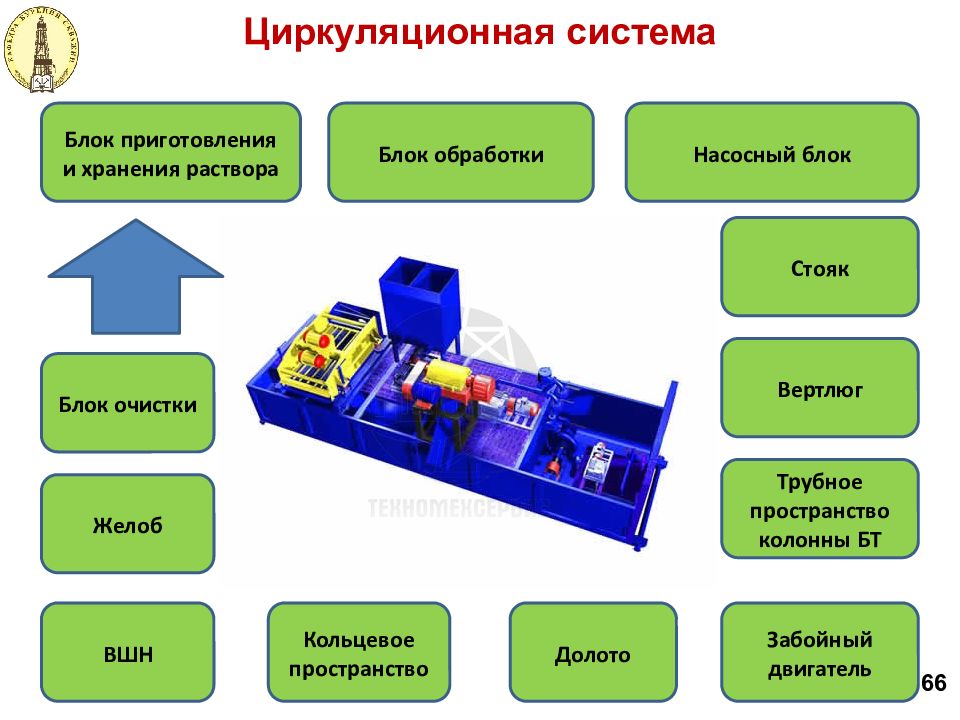

Циркуляционная система 66 Блок приготовления и хранения раствора Блок обработки Блок очистки Насосный блок Стояк Вертлюг Трубное пространство колонны БТ Забойный двигатель Долото Кольцевое пространство ВШН Желоб

Изображение слайда

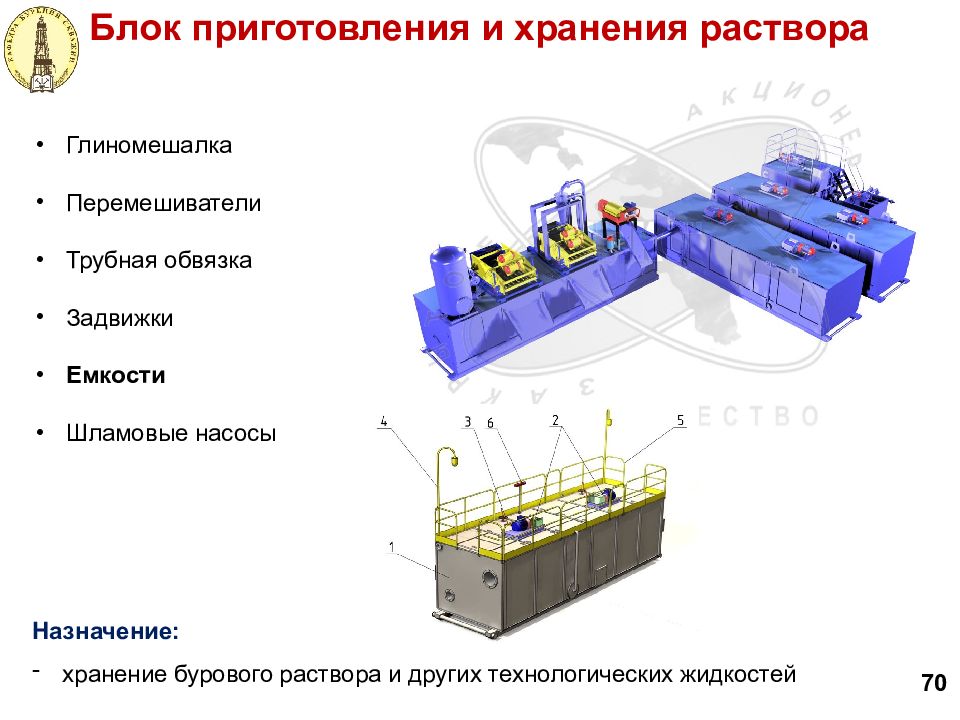

Слайд 67

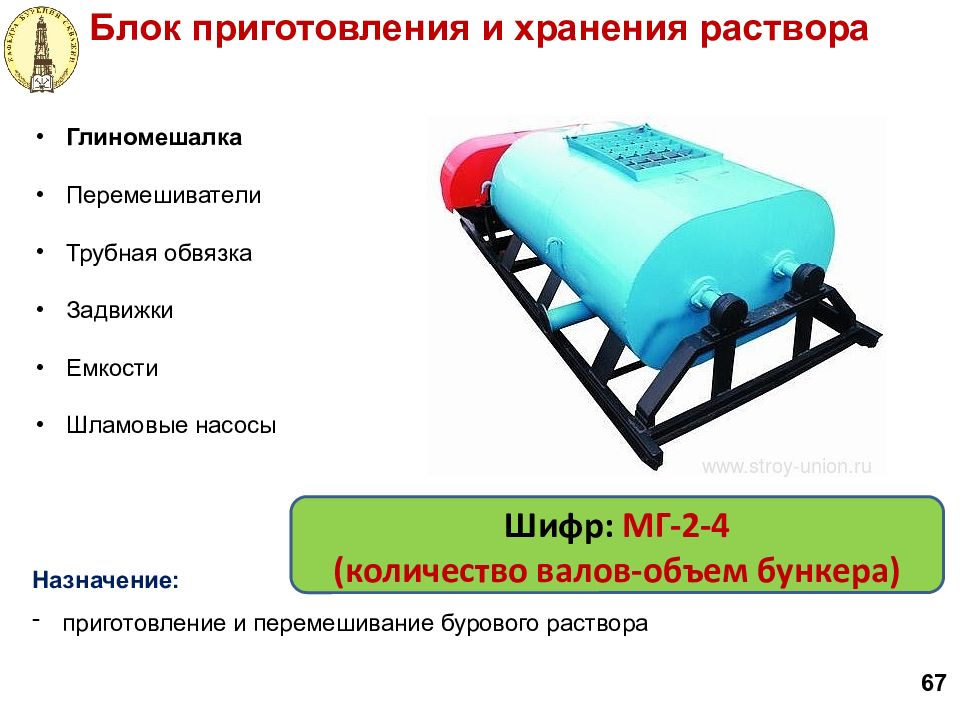

Блок приготовления и хранения раствора 67 Глиномешалка Перемешиватели Трубная обвязка Задвижки Емкости Шламовые насосы Назначение: приготовление и перемешивание бурового раствора Шифр: МГ-2-4 (количество валов-объем бункера)

Изображение слайда

Слайд 68

Назначение: перемешивание бурового раствора в емкостях Блок приготовления и хранения раствора 68 Глиномешалка Перемешиватели Трубная обвязка Задвижки Емкости Шламовые насосы Шифр: ПБРТ (аббревиатурное описание принципа) Гидравлические Механические лопастные

Изображение слайда

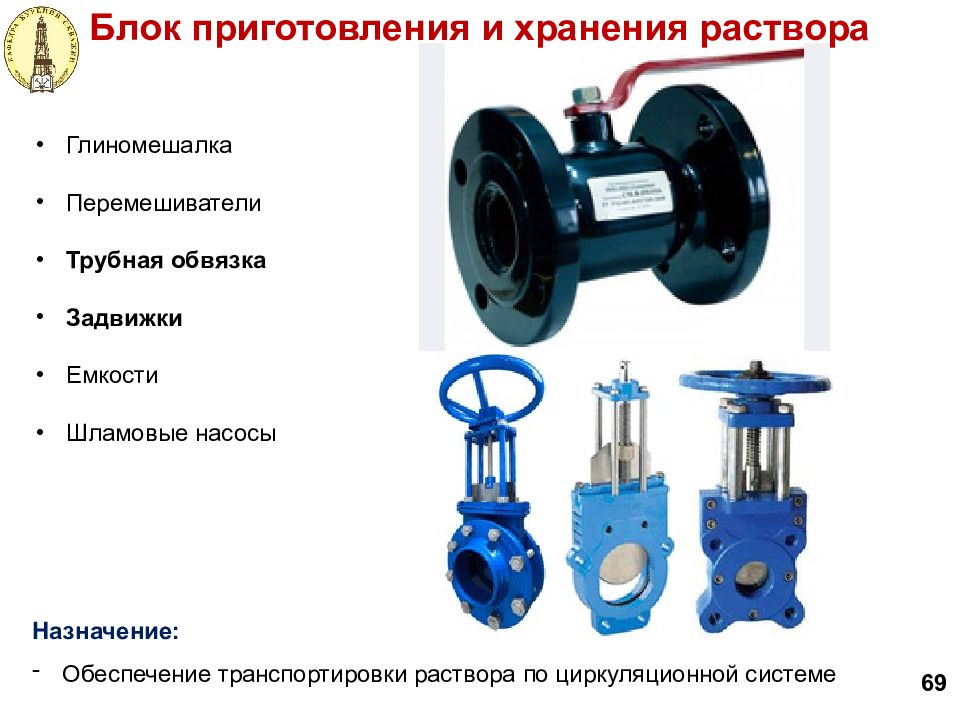

Слайд 69

Назначение: Обеспечение транспортировки раствора по циркуляционной системе Блок приготовления и хранения раствора 69 Глиномешалка Перемешиватели Трубная обвязка Задвижки Емкости Шламовые насосы

Изображение слайда

Слайд 70

Назначение: хранение бурового раствора и других технологических жидкостей Блок приготовления и хранения раствора 70 Глиномешалка Перемешиватели Трубная обвязка Задвижки Емкости Шламовые насосы

Изображение слайда

Слайд 71

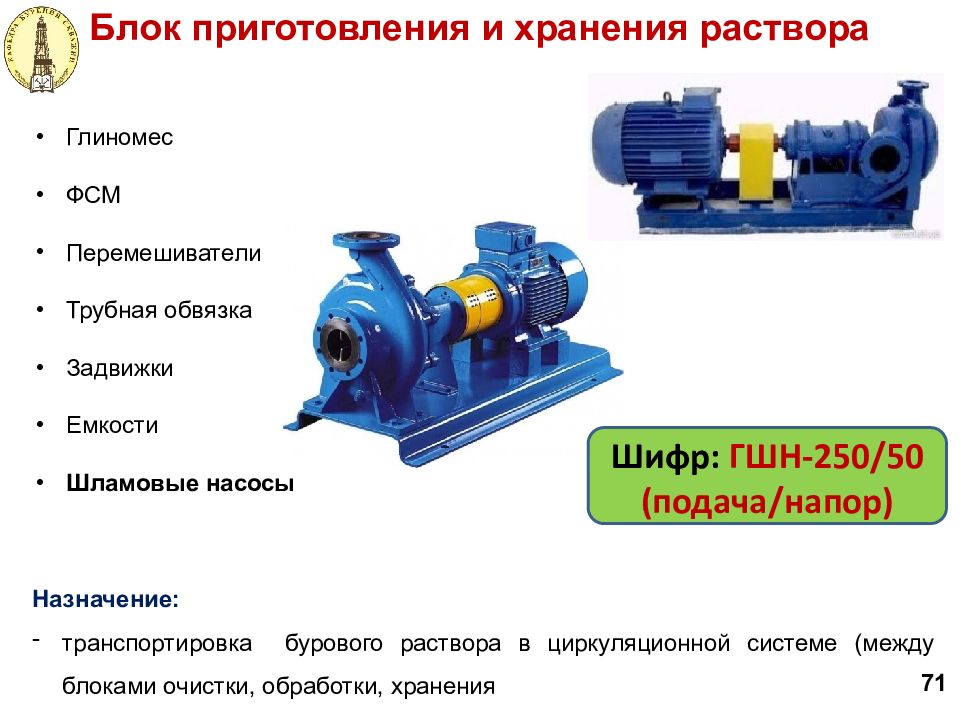

Назначение: транспортировка бурового раствора в циркуляционной системе (между блоками очистки, обработки, хранения Блок приготовления и хранения раствора 71 Глиномес ФСМ Перемешиватели Трубная обвязка Задвижки Емкости Шламовые насосы Шифр: ГШН-250/50 (подача/напор)

Изображение слайда

Слайд 72

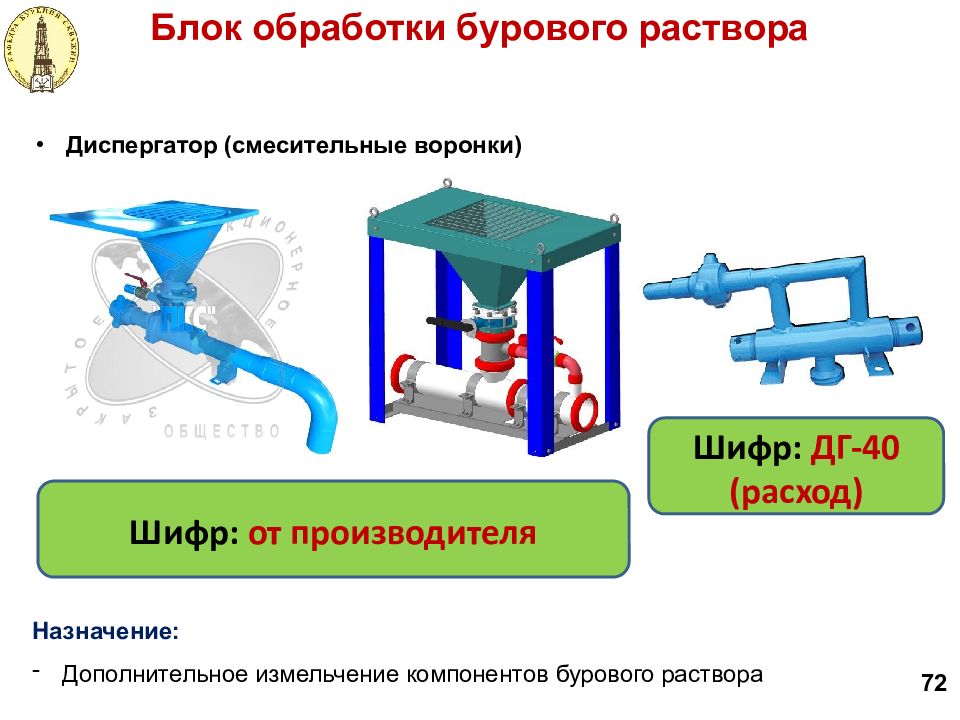

Назначение: Дополнительное измельчение компонентов бурового раствора Блок обработки бурового раствора 72 Диспергатор (смесительные воронки) Шифр: от производителя Шифр: ДГ-40 (расход)

Изображение слайда

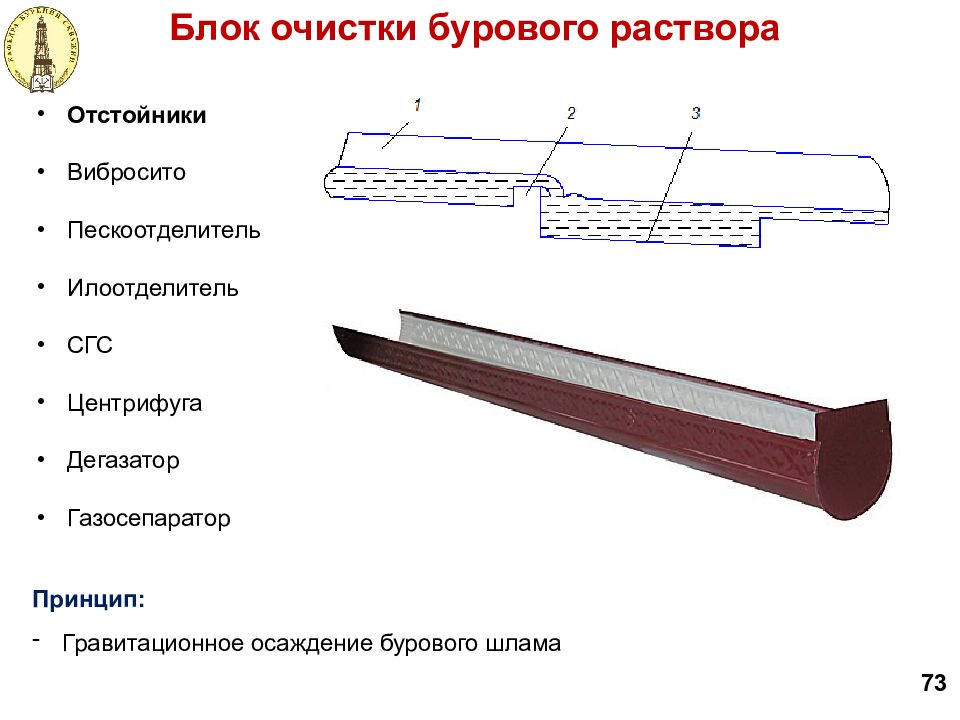

Слайд 73

Блок очистки бурового раствора 73 Отстойники Вибросито Пескоотделитель Илоотделитель СГС Центрифуга Дегазатор Газосепаратор Принцип: Гравитационное осаждение бурового шлама

Изображение слайда

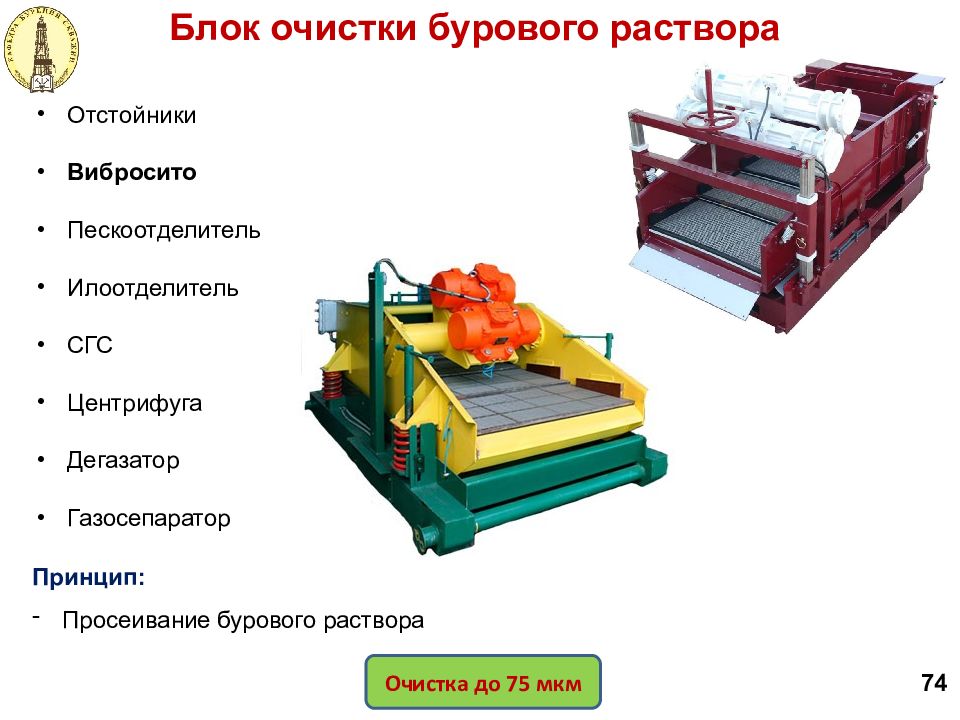

Слайд 74

Блок очистки бурового раствора 74 Отстойники Вибросито Пескоотделитель Илоотделитель СГС Центрифуга Дегазатор Газосепаратор Принцип: Просеивание бурового раствора Очистка до 75 мкм

Изображение слайда

Слайд 75

Блок очистки бурового раствора 75 Отстойники Вибросито Пескоотделитель Илоотделитель СГС Центрифуга Дегазатор Газосепаратор Принцип: Удаление шлама за счет центробежных сил Очистка до Пескоотделитель - 45 мкм Илоотделитель – 25 мкм

Изображение слайда

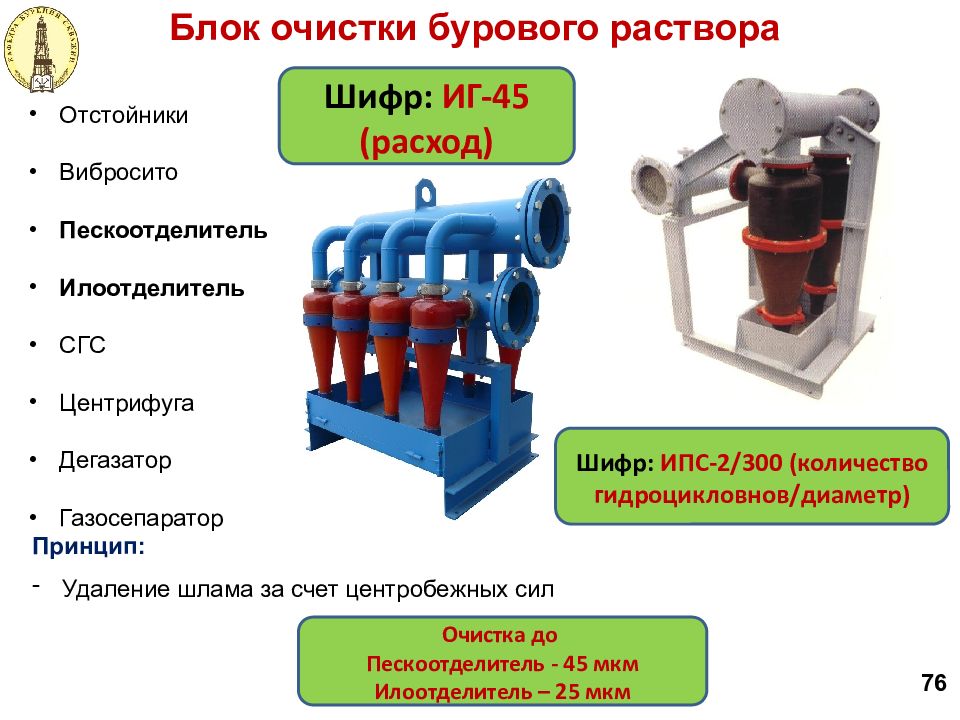

Слайд 76

Блок очистки бурового раствора 76 Отстойники Вибросито Пескоотделитель Илоотделитель СГС Центрифуга Дегазатор Газосепаратор Принцип: Удаление шлама за счет центробежных сил Очистка до Пескоотделитель - 45 мкм Илоотделитель – 25 мкм Шифр: ИГ-45 (расход) Шифр: ИПС-2/300 (количество гидроцикловнов /диаметр)

Изображение слайда

Слайд 77

Блок очистки бурового раствора 77 Отстойники Вибросито Пескоотделитель Илоотделитель СГС Центрифуга Дегазатор Газосепаратор Принцип: Совмещение принципов вибросита, пескоотделителя, илоотделителя

Изображение слайда

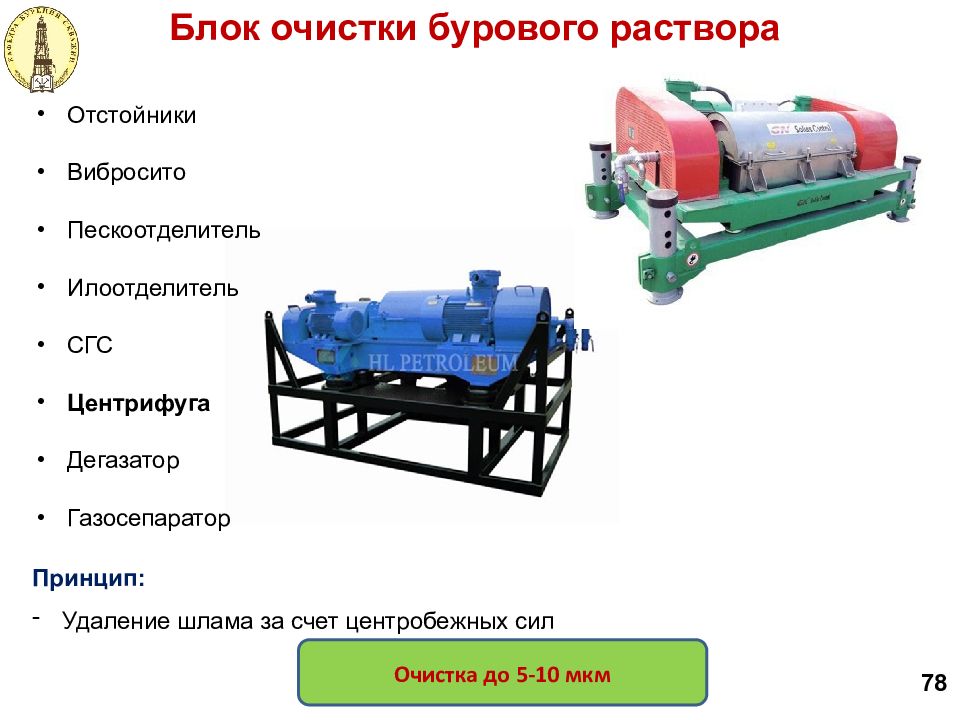

Слайд 78

Блок очистки бурового раствора 78 Отстойники Вибросито Пескоотделитель Илоотделитель СГС Центрифуга Дегазатор Газосепаратор Принцип: Удаление шлама за счет центробежных сил Очистка до 5-10 мкм

Изображение слайда

Слайд 79

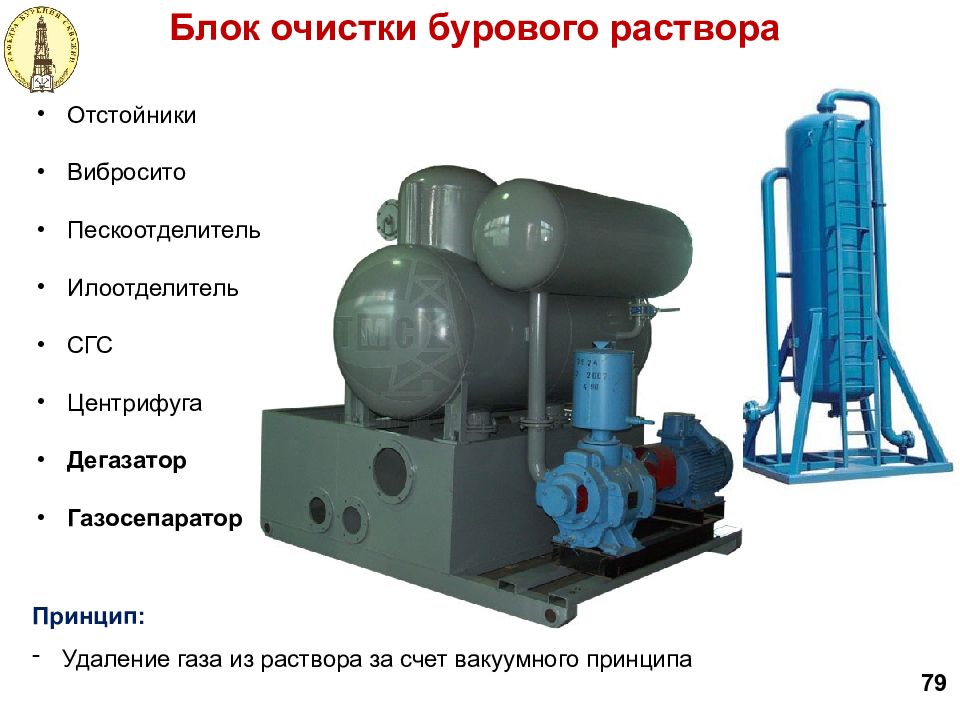

Блок очистки бурового раствора 79 Отстойники Вибросито Пескоотделитель Илоотделитель СГС Центрифуга Дегазатор Газосепаратор Принцип: Удаление газа из раствора за счет вакуумного принципа

Изображение слайда

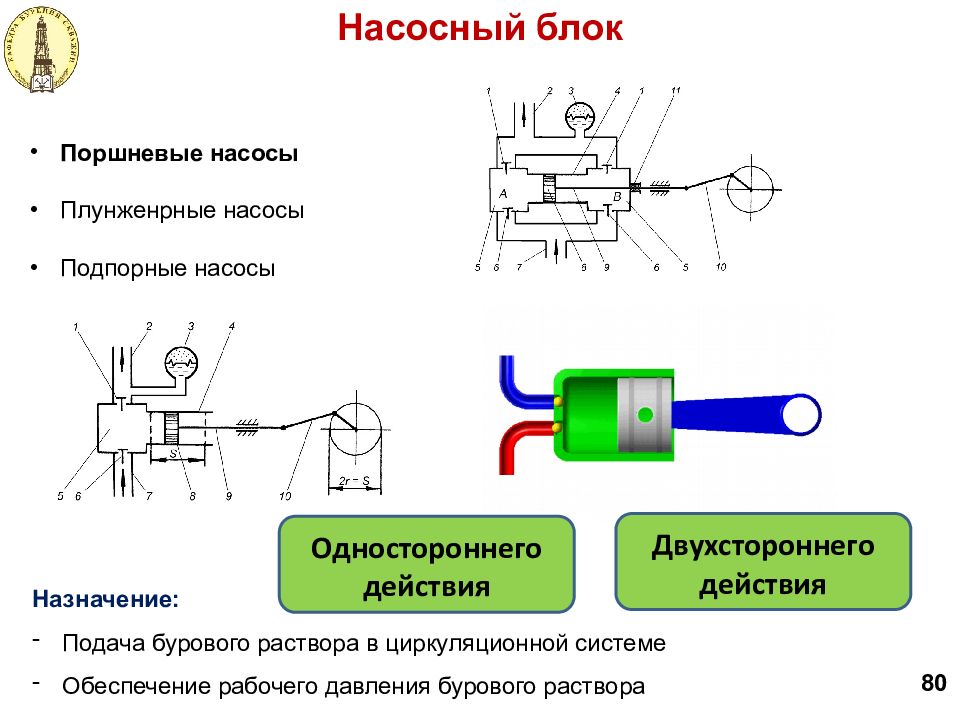

Слайд 80

Назначение: Подача бурового раствора в циркуляционной системе Обеспечение рабочего давления бурового раствора Насосный блок 80 Поршневые насосы Плунженрные насосы Подпорные насосы Одностороннего действия Двухстороннего действия

Изображение слайда

Слайд 81

Назначение: Подача бурового раствора в циркуляционной системе Обеспечение рабочего давления бурового раствора Насосный блок 81 Поршневые насосы Двухпоршневые Дрехпоршневые Шифр: УНБ-600 УНБТ-950

Изображение слайда

Слайд 82

Противовыбросовое оборудование ТЕМА 5. 82

Изображение слайда

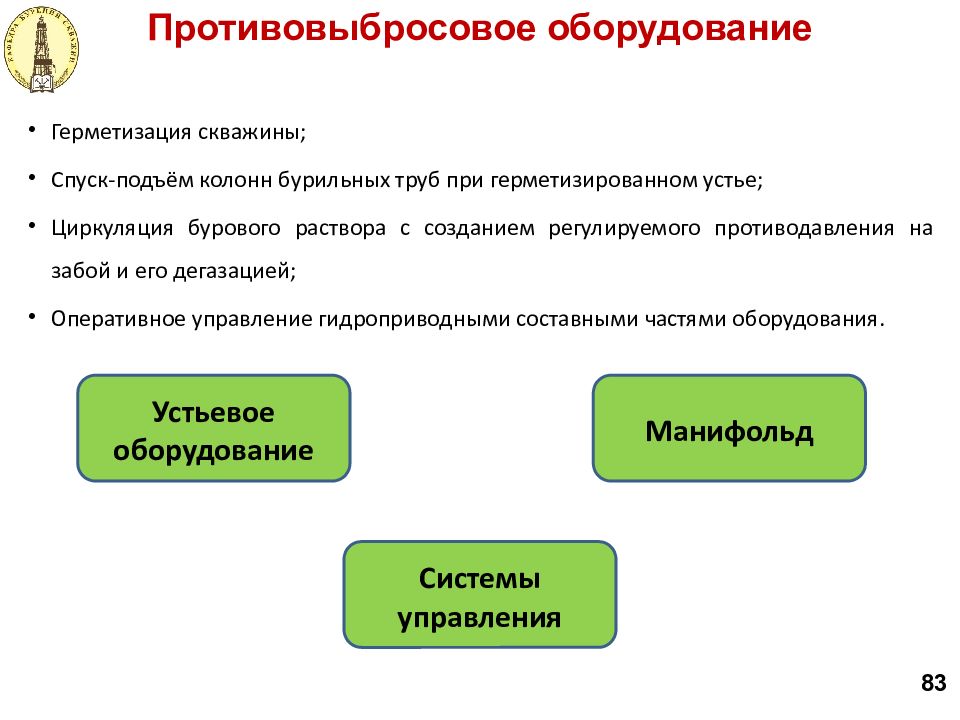

Слайд 83

Противовыбросовое оборудование 83 Герметизация скважины; Спуск-подъём колонн бурильных труб при герметизированном устье; Циркуляция бурового раствора с созданием регулируемого противодавления на забой и его дегазацией; Оперативное управление гидроприводными составными частями оборудования. Устьевое оборудование Манифольд Системы управления

Изображение слайда

Слайд 84

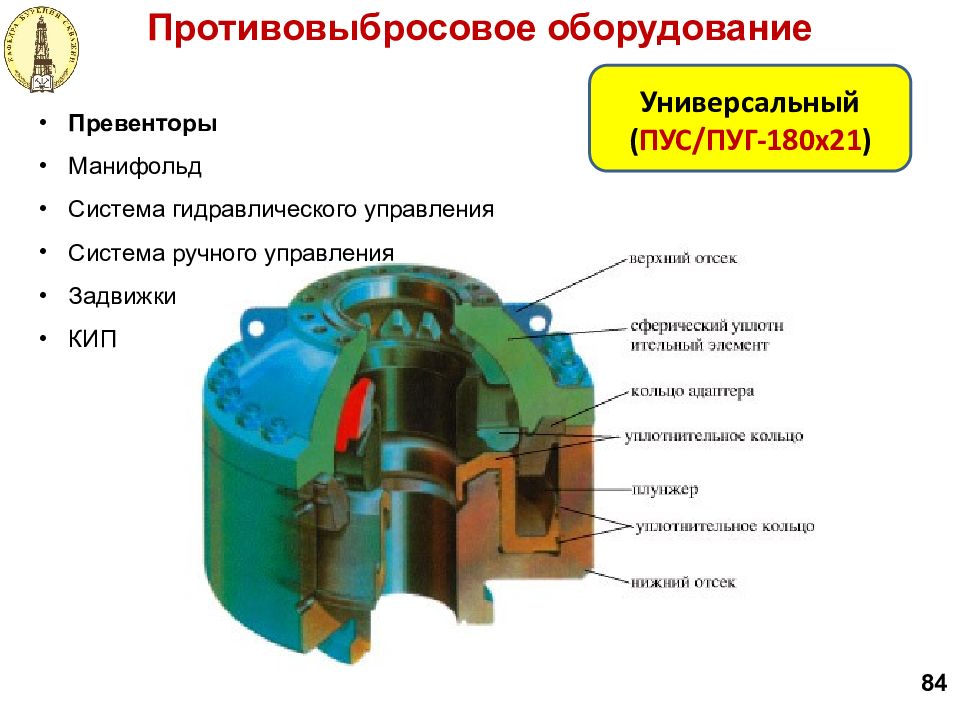

Противовыбросовое оборудование 84 Превенторы Манифольд Система гидравлического управления Система ручного управления Задвижки КИП Универсальный ( ПУС/ПУГ-180х21 )

Изображение слайда

Слайд 85

Противовыбросовое оборудование 85 Превенторы Манифольд Система гидравлического управления Система ручного управления Задвижки КИП Плашечный гидравлический ( ППГ-180х210 )

Изображение слайда

Слайд 86

Противовыбросовое оборудование 86 Превенторы Манифольд Система гидравлического управления Система ручного управления Задвижки КИП

Изображение слайда

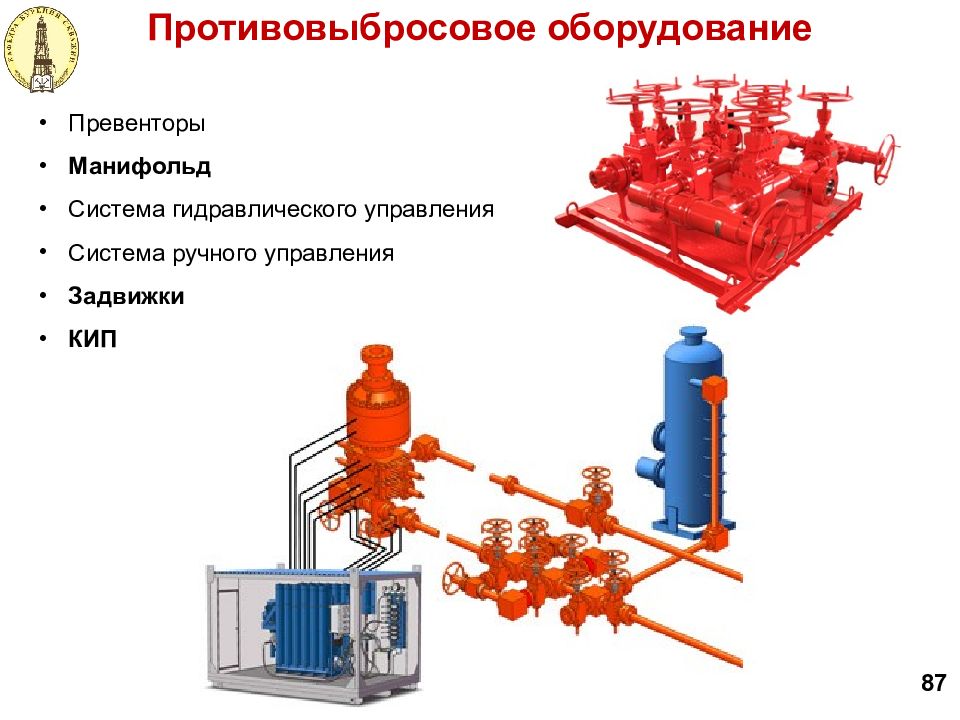

Слайд 87

Противовыбросовое оборудование 87 Превенторы Манифольд Система гидравлического управления Система ручного управления Задвижки КИП

Изображение слайда

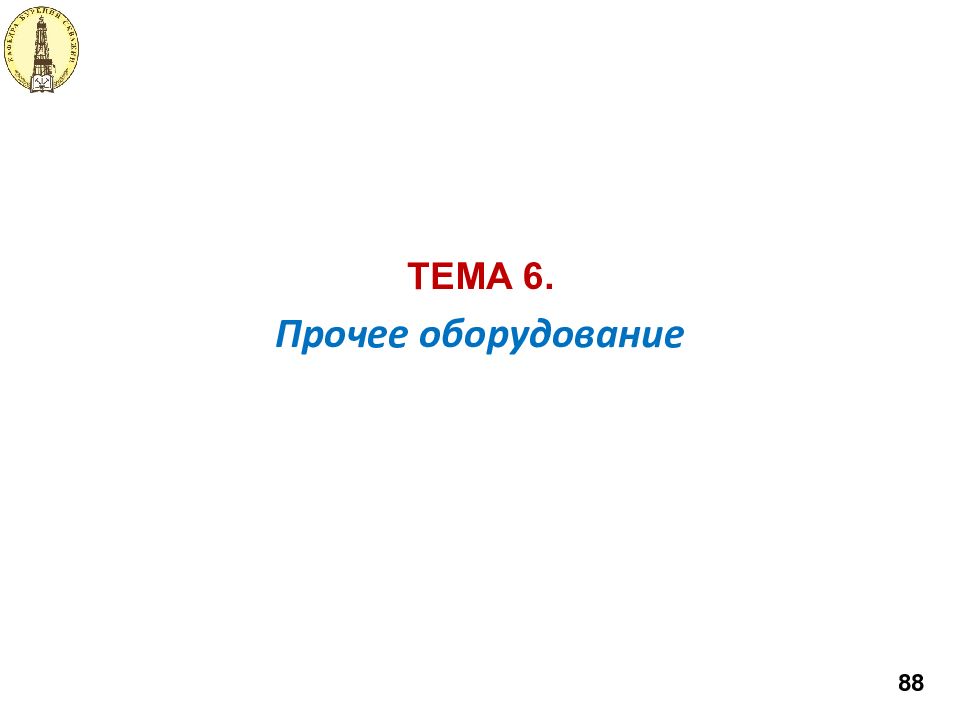

Слайд 88

Прочее оборудование ТЕМА 6. 88

Изображение слайда

Слайд 89

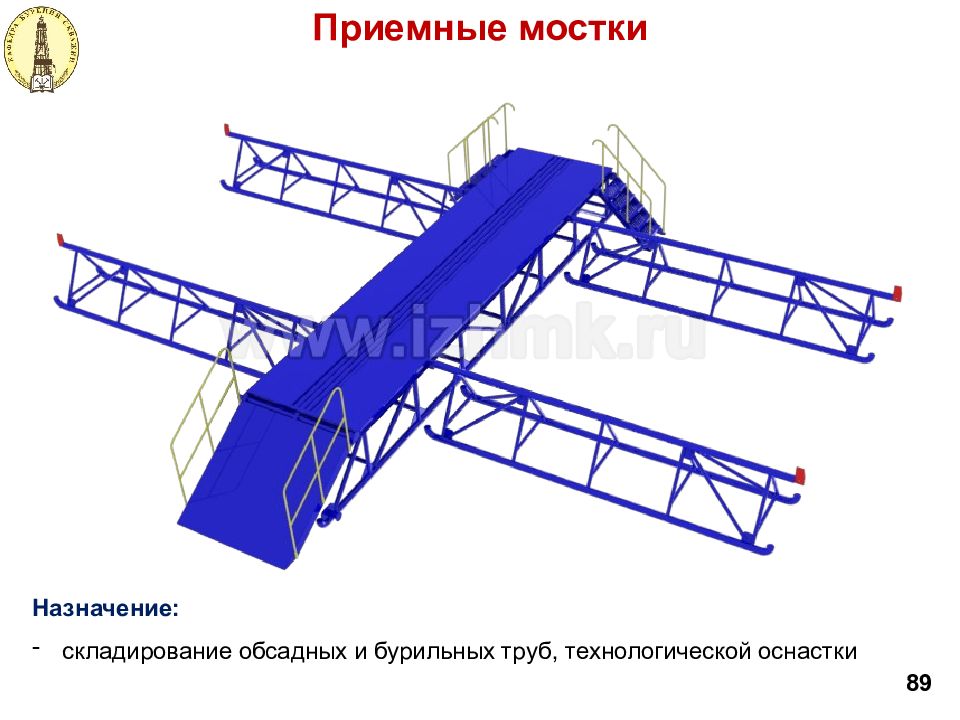

Приемные мостки 89 Назначение: складирование обсадных и бурильных труб, технологической оснастки

Изображение слайда

Слайд 90

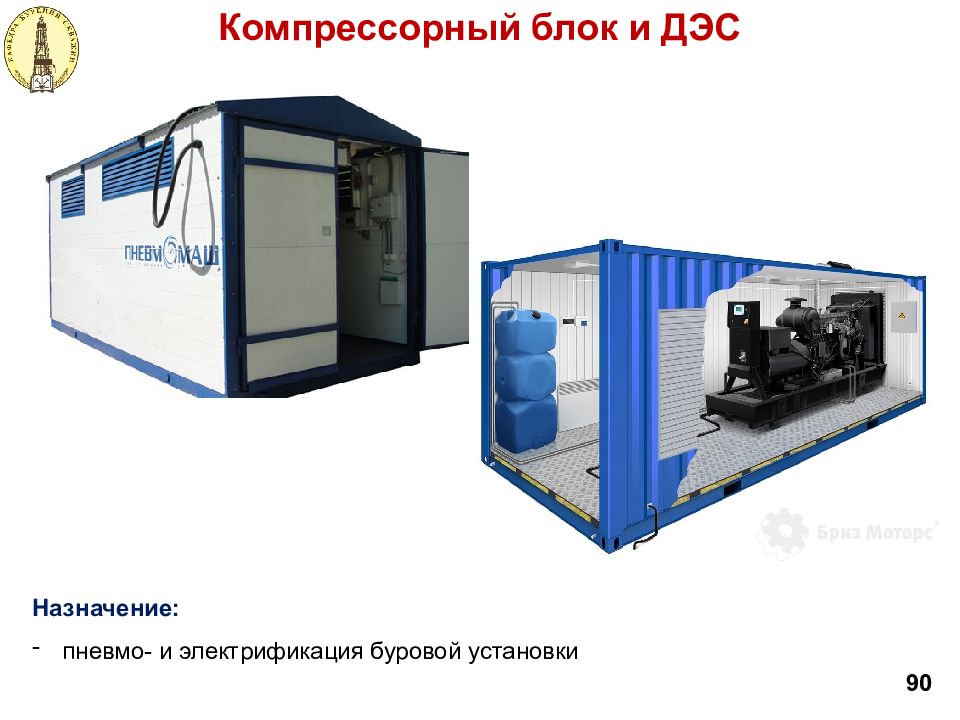

Компрессорный блок и ДЭС 90 Назначение: пневмо - и электрификация буровой установки

Изображение слайда

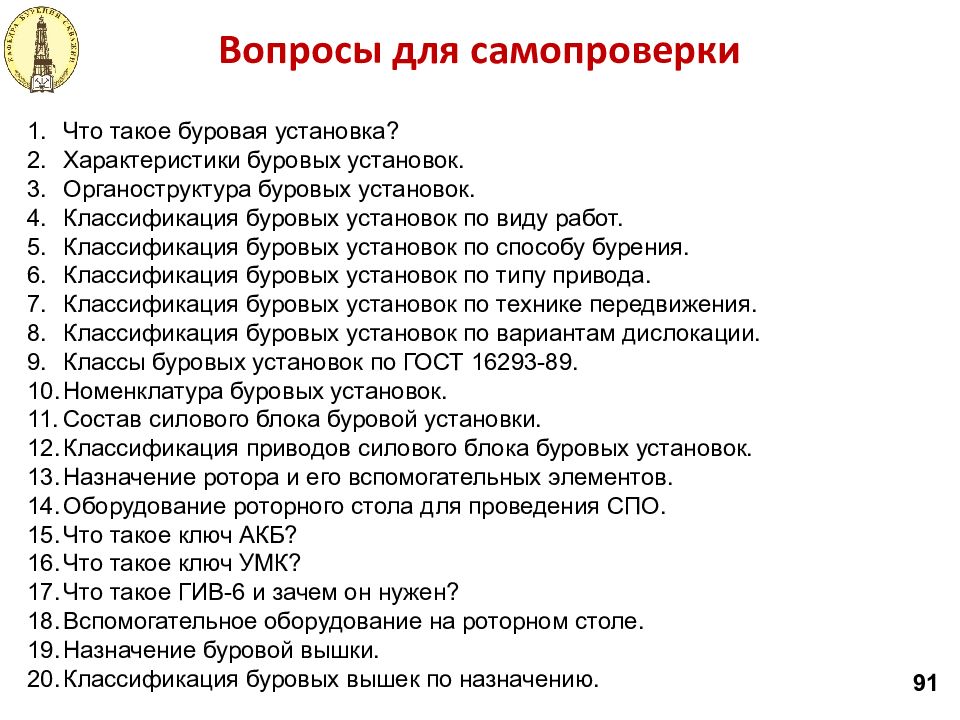

Слайд 91: Вопросы для самопроверки

91 Что такое буровая установка? Характеристики буровых установок. Органоструктура буровых установок. Классификация буровых установок по виду работ. Классификация буровых установок по способу бурения. Классификация буровых установок по типу привода. Классификация буровых установок по технике передвижения. Классификация буровых установок по вариантам дислокации. Классы буровых установок по ГОСТ 16293-89. Номенклатура буровых установок. Состав силового блока буровой установки. Классификация приводов силового блока буровых установок. Назначение ротора и его вспомогательных элементов. Оборудование роторного стола для проведения СПО. Что такое ключ АКБ? Что такое ключ УМК? Что такое ГИВ-6 и зачем он нужен? Вспомогательное оборудование на роторном столе. Назначение буровой вышки. Классификация буровых вышек по назначению.

Изображение слайда

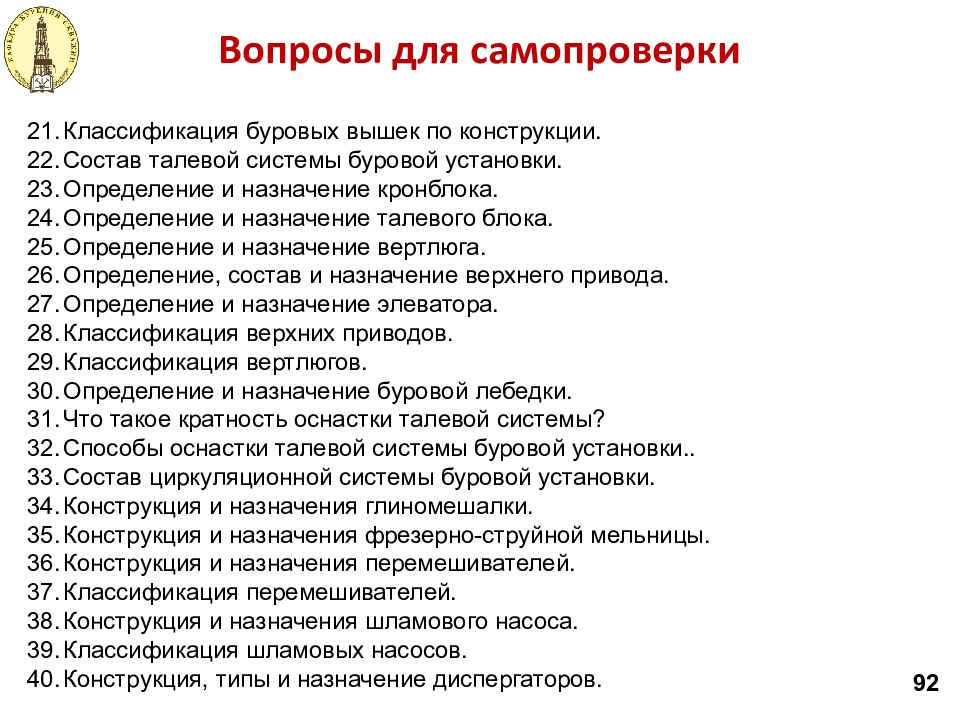

Слайд 92: Вопросы для самопроверки

92 Классификация буровых вышек по конструкции. Состав талевой системы буровой установки. Определение и назначение кронблока. Определение и назначение талевого блока. Определение и назначение вертлюга. Определение, состав и назначение верхнего привода. Определение и назначение элеватора. Классификация верхних приводов. Классификация вертлюгов. Определение и назначение буровой лебедки. Что такое кратность оснастки талевой системы? Способы оснастки талевой системы буровой установки.. Состав циркуляционной системы буровой установки. Конструкция и назначения глиномешалки. Конструкция и назначения фрезерно-струйной мельницы. Конструкция и назначения перемешивателей. Классификация перемешивателей. Конструкция и назначения шламового насоса. Классификация шламовых насосов. Конструкция, типы и назначение диспергаторов.

Изображение слайда

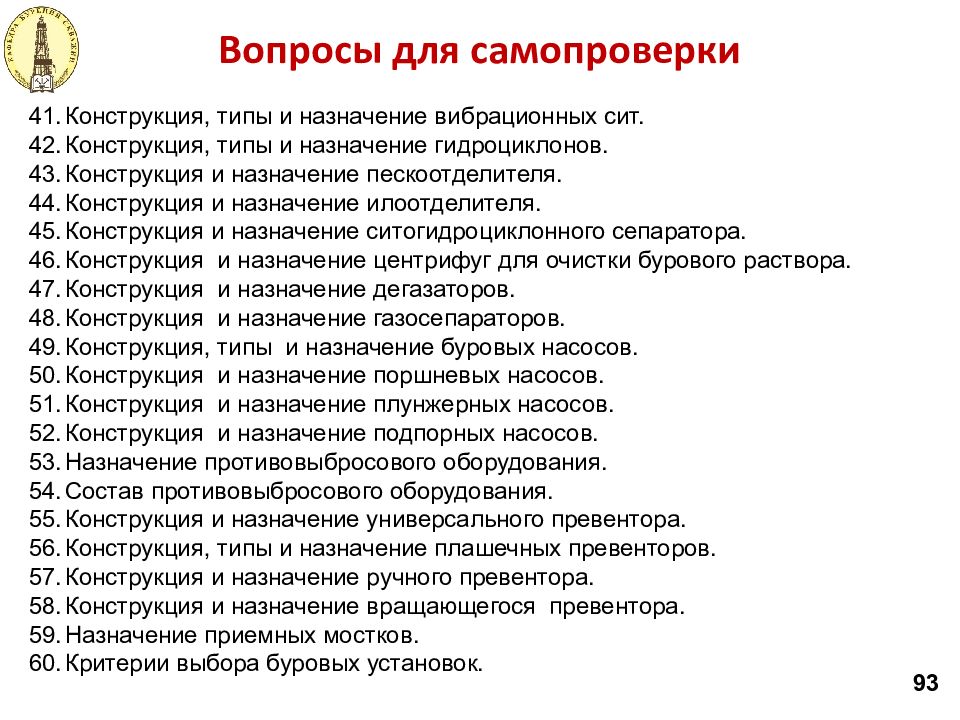

Слайд 93: Вопросы для самопроверки

93 Конструкция, типы и назначение вибрационных сит. Конструкция, типы и назначение гидроциклонов. Конструкция и назначение пескоотделителя. Конструкция и назначение илоотделителя. Конструкция и назначение ситогидроциклонного сепаратора. Конструкция и назначение центрифуг для очистки бурового раствора. Конструкция и назначение дегазаторов. Конструкция и назначение газосепараторов. Конструкция, типы и назначение буровых насосов. Конструкция и назначение поршневых насосов. Конструкция и назначение плунжерных насосов. Конструкция и назначение подпорных насосов. Назначение противовыбросового оборудования. Состав противовыбросового оборудования. Конструкция и назначение универсального превентора. Конструкция, типы и назначение плашечных превенторов. Конструкция и назначение ручного превентора. Конструкция и назначение вращающегося превентора. Назначение приемных мостков. Критерии выбора буровых установок.

Изображение слайда

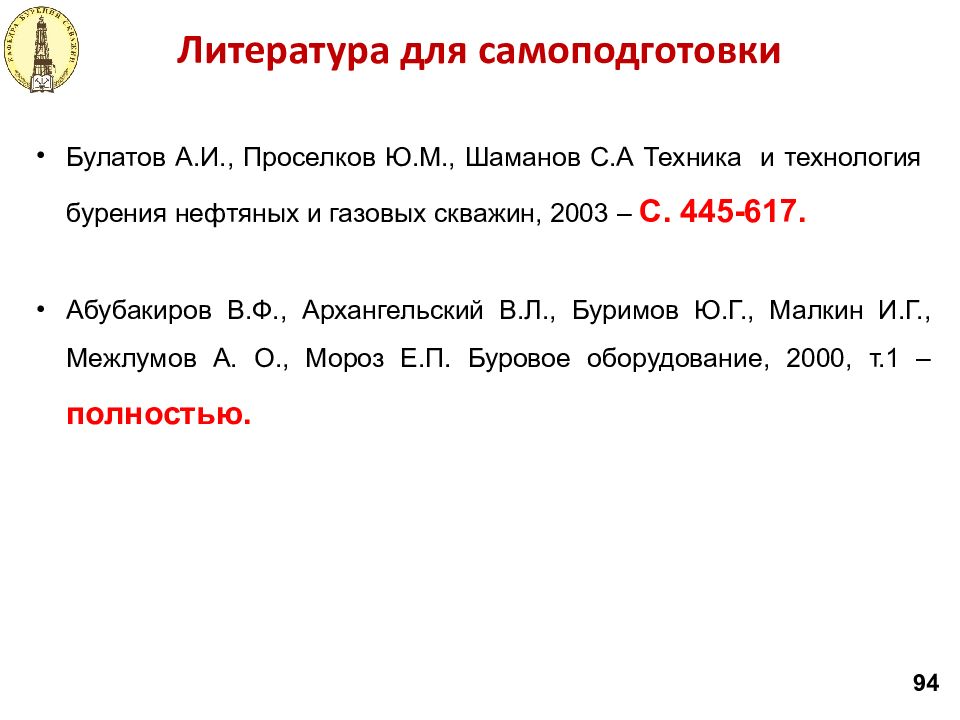

Слайд 94: Литература для самоподготовки

94 Булатов А.И., Проселков Ю.М., Шаманов С.А Техника и технология бурения нефтяных и газовых скважин, 2003 – С. 445-617. Абубакиров В.Ф., Архангельский В.Л., Буримов Ю.Г., Малкин И.Г., Межлумов А. О., Мороз Е.П. Буровое оборудование, 2000, т. 1 – полностью.

Изображение слайда

Последний слайд презентации: Технология бурения нефтяных и газовых скважин: Спасибо за внимание!!!

Изображение слайда

Похожие презентации
