Диод – элемент электрической цепи, проводящий ток только в одном направлении. В основе работы диода лежит p-n переход. VD

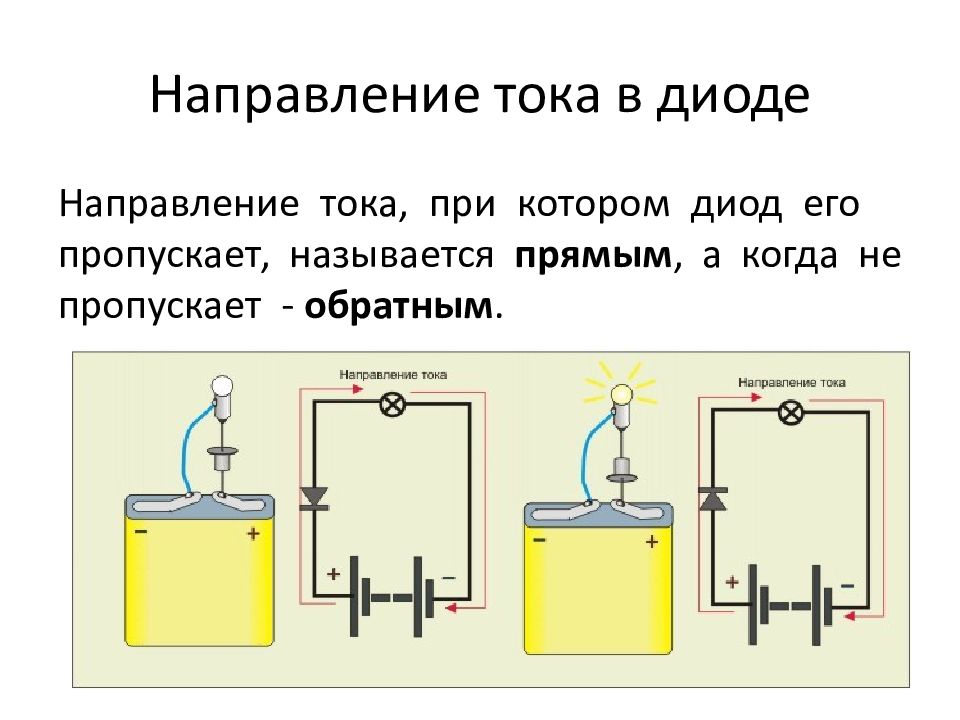

Направление тока, при котором диод его пропускает, называется прямым, а когда не пропускает - обратным.
Диод - нелинейный элемент, сопротивление его току в одном направлении намного больше чем в другом
Максимальный прямой ток диода ( ) Прямое падение напряжения на диоде ( ) Допустимое обратное напряжение на диоде ( ) Максимальная частота тока через диод (f) Максимальный прямой импульсный ток диода ( ) Максимальное импульсное обратное напряжение ( )

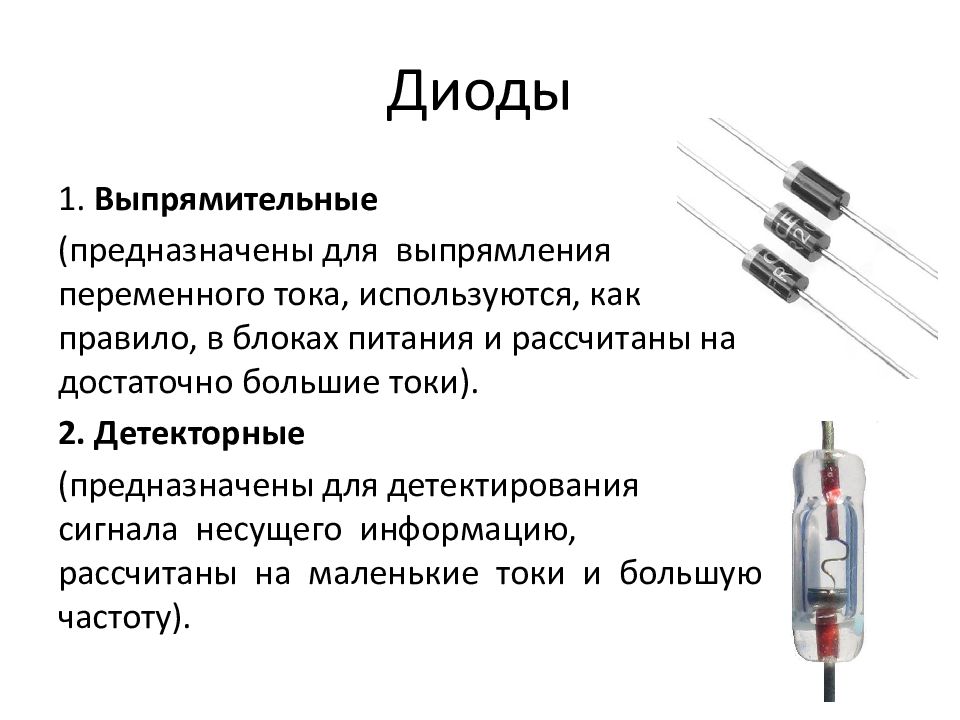

1. Выпрямительные (предназначены для выпрямления переменного тока, используются, как правило, в блоках питания и рассчитаны на достаточно большие токи). 2. Детекторные (предназначены для детектирования сигнала несущего информацию, рассчитаны на маленькие токи и большую частоту).
Выпрямительный диод Стабилитрон – диод, предназначенный для удержания на одном уровне (стабилизации) обратного напряжения. Работает в режиме пробоя.
Тиристор - управляемый диод. Имеет 3 вывода, один из которых «управление» (у). Тиристор обладает лавинной проводимостью.
Варикап – диод, предназначенный для работы в качестве емкости, величина которой зависит от приложенного к нему напряжения. Основная его характеристика – вольт- фарадная С( U )
Светодиоды - это диоды, излучающие свет при прохождении через него прямого тока. LED
Фотодиод - диод, изменяющий свое сопротивление от влияния света. В отличии от фоторезистора имеет p-n переход
Диод Шоттки – диод, основанный на переходе металл-полупроводник, обладает значительно более высоким быстродействием, чем обычные диоды.
Схемы, собранные из диодов для выпрямления тока. Диоды собраны конструктивно в одном корпусе или блоке.
