Полупроводниковые диоды МОСКВА 2016 НИУ «МЭИ» Презентации к лекционному курсу Твердотельная электроника Электронный учебно-методический комплекс
Модель электронно-дырочного перехода одномерная; p - и n -области имеют бесконечную протяженность. Переход тонкий, носители заряда пролетают через ОПЗ без рекомбинации (ОПЗ стянут в линию). Обе квазинейтральные области сильно легированы, падением напряжения на них можно пренебречь. Вся внешняя разность потенциалов приложена к pn -переходу. Рекомбинацию считаем линейной. Уровень инжекции мал (Δ n p << p p 0, Δ p n << n n 0 ).

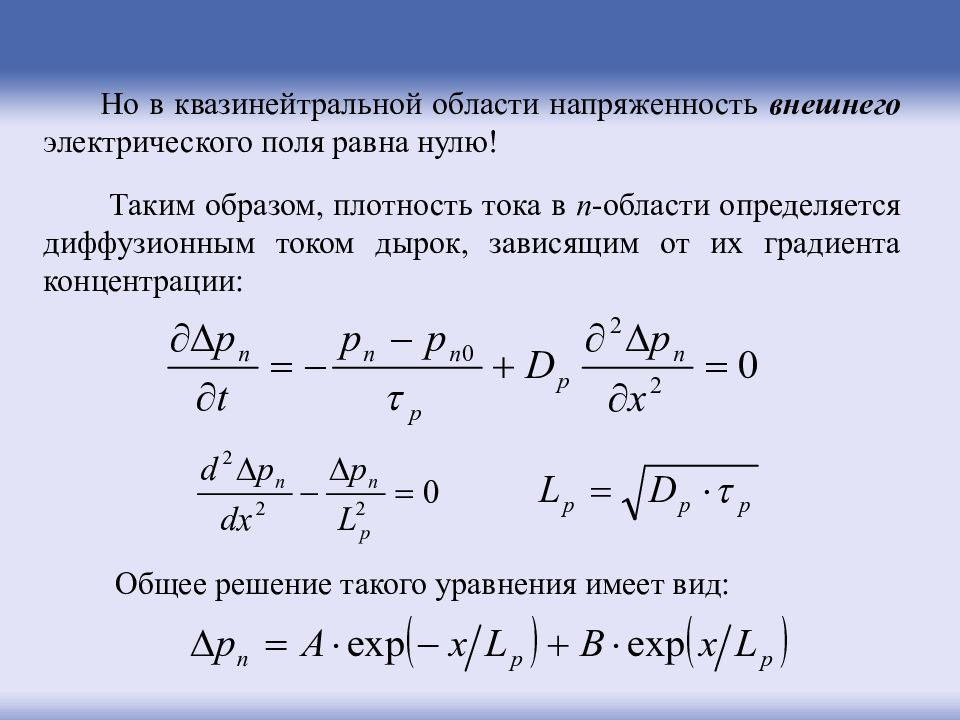

Но в квазинейтральной области напряженность внешнего электрического поля равна нулю! Таким образом, плотность тока в n -области определяется диффузионным током дырок, зависящим от их градиента концентрации: Общее решение такого уравнения имеет вид:

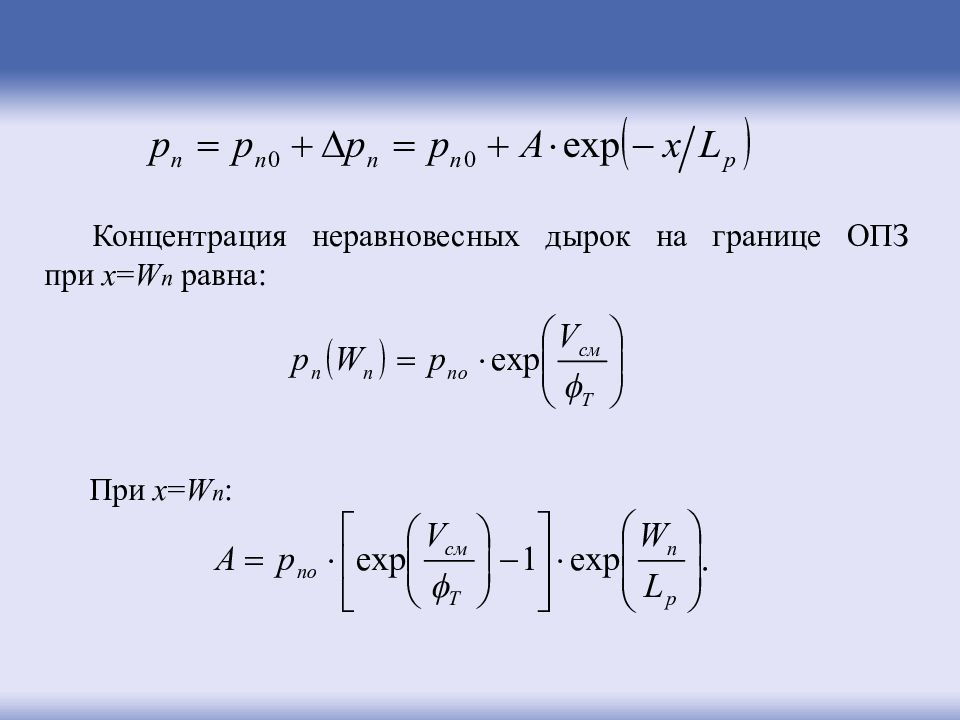

Концентрация неравновесных дырок на границе ОПЗ при x = W n равна: При x = W n :

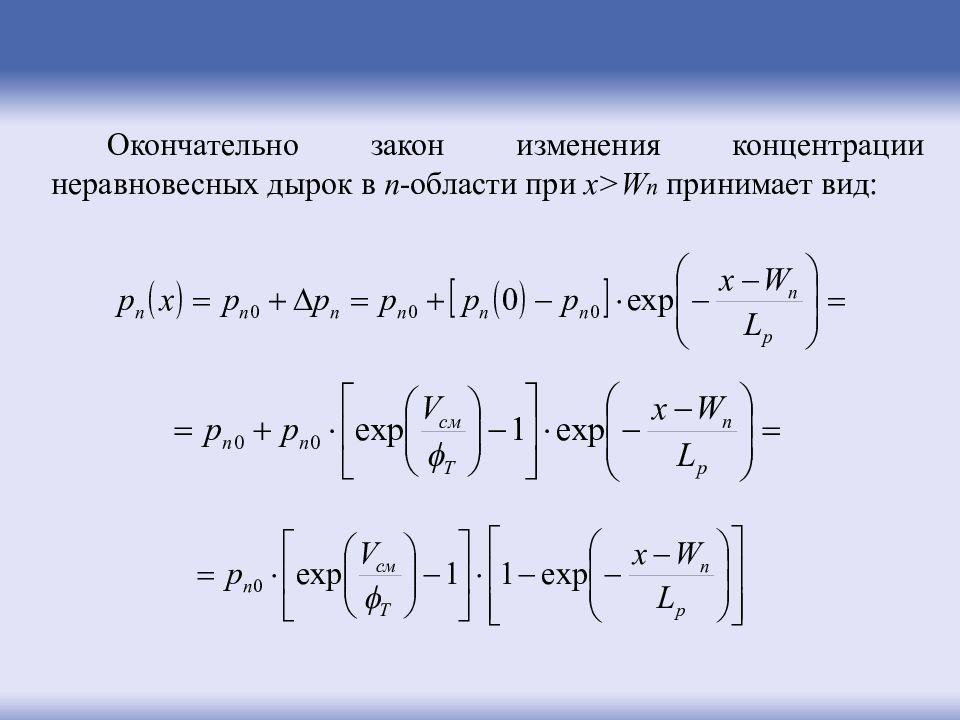

Окончательно закон изменения концентрации неравновесных дырок в n -области при x > W n принимает вид:

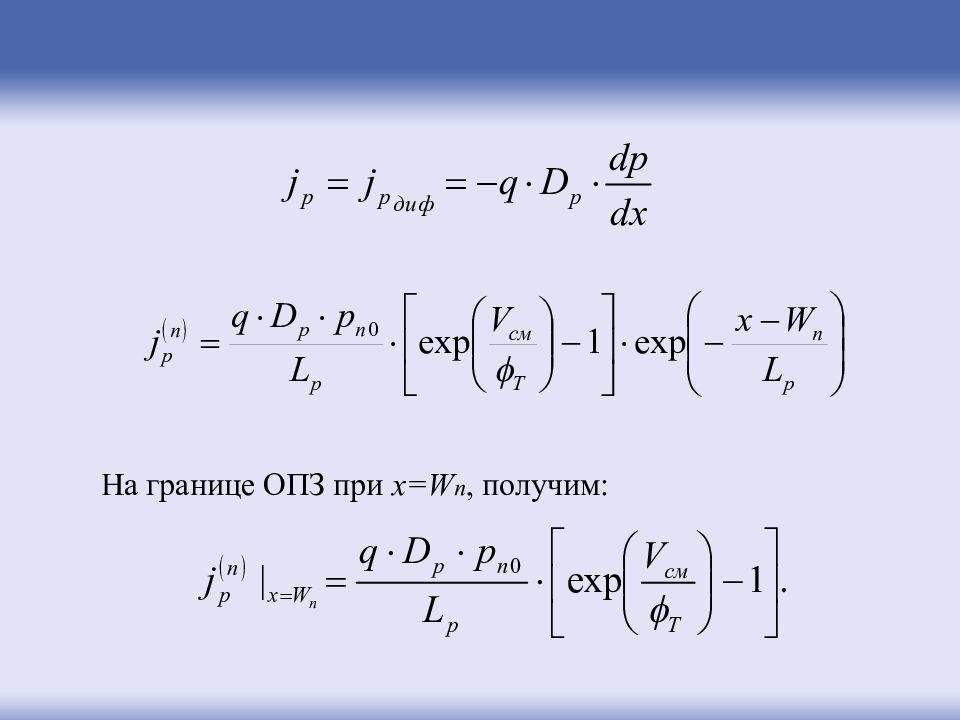

На границе ОПЗ при x = W n, получим:

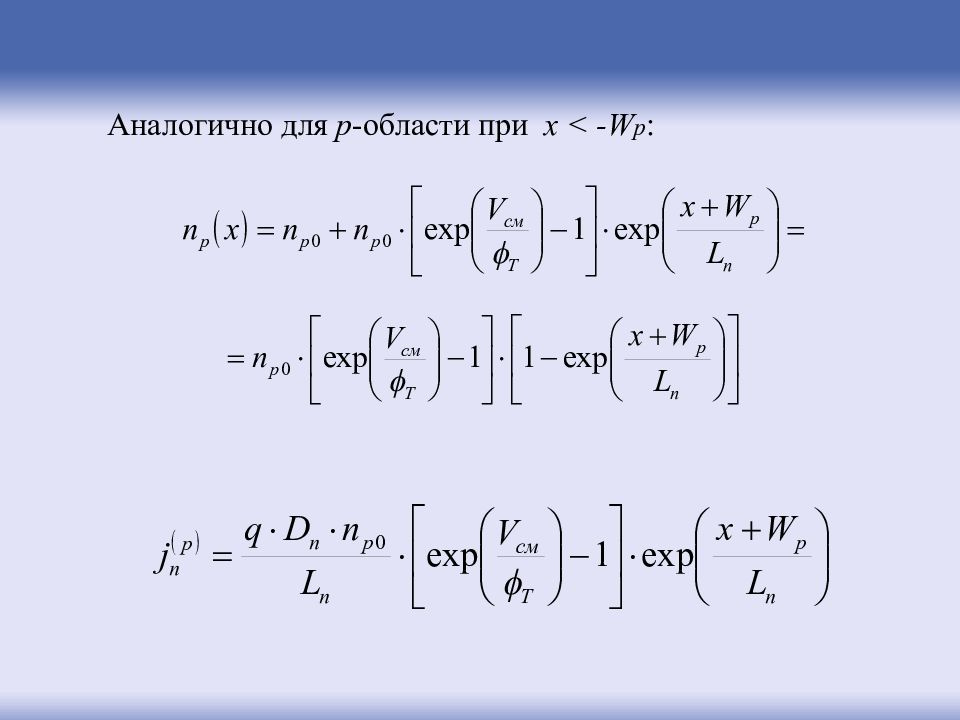

Аналогично для p -области при x < - W p :

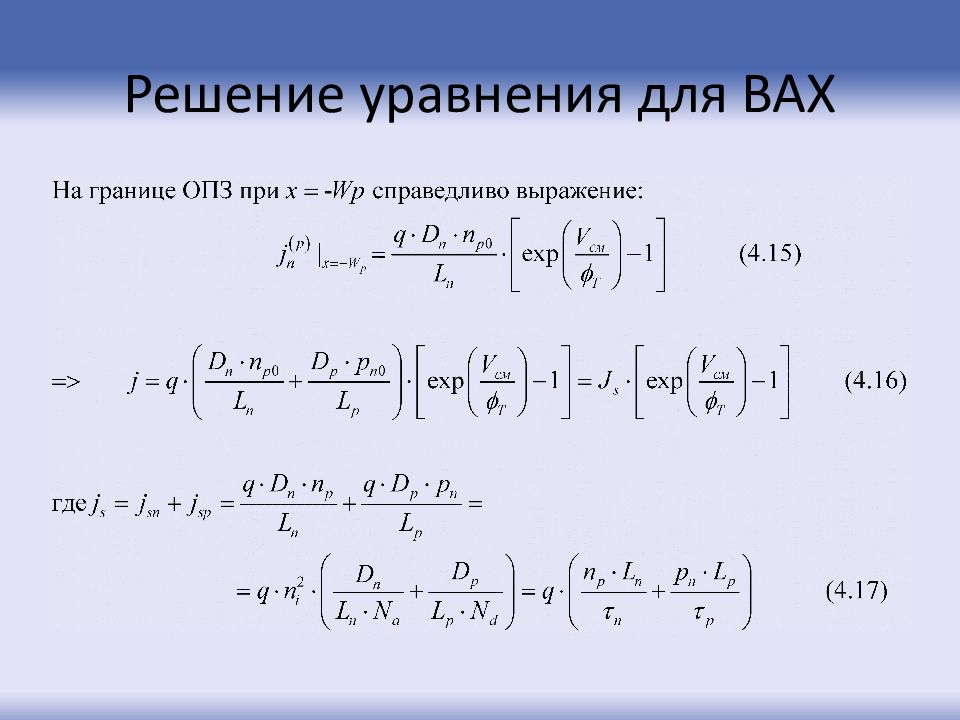

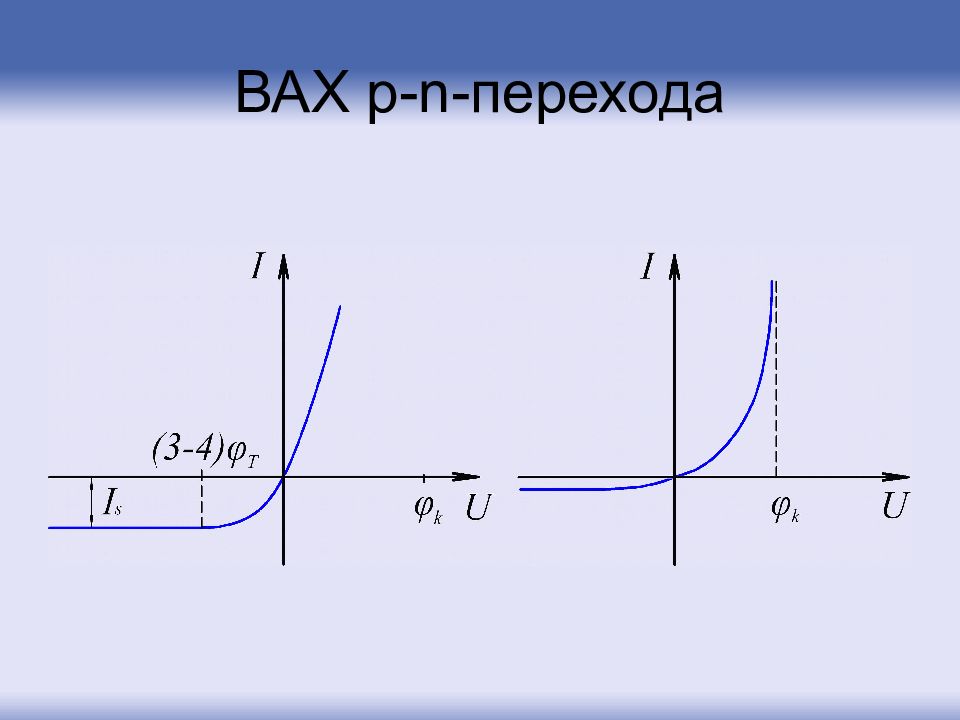

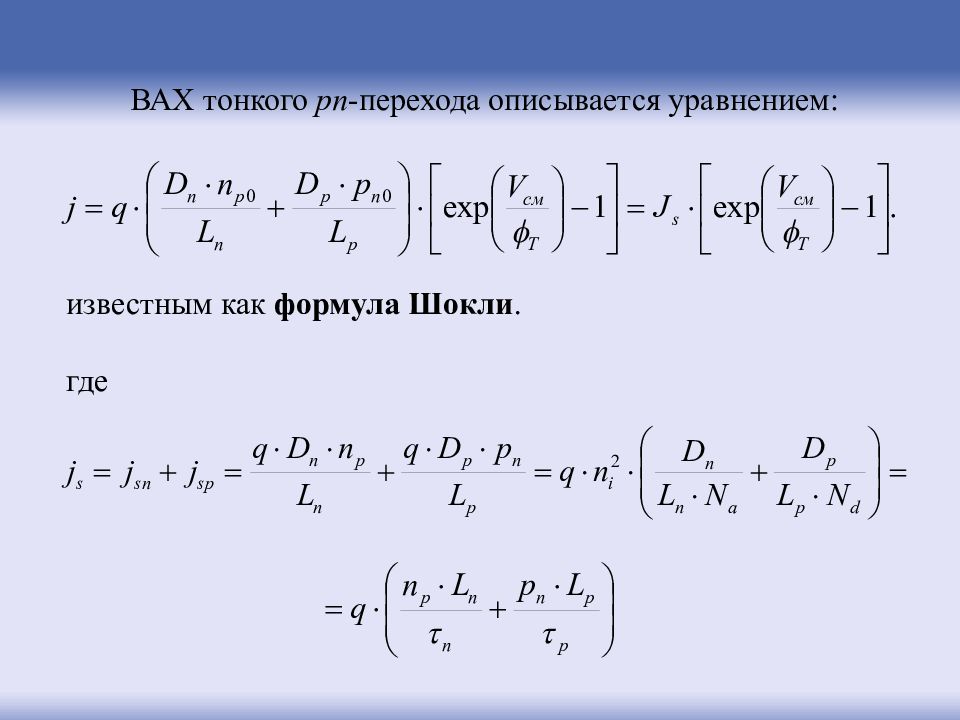

ВАХ тонкого pn -перехода описывается уравнением: известным как формула Шокли. где

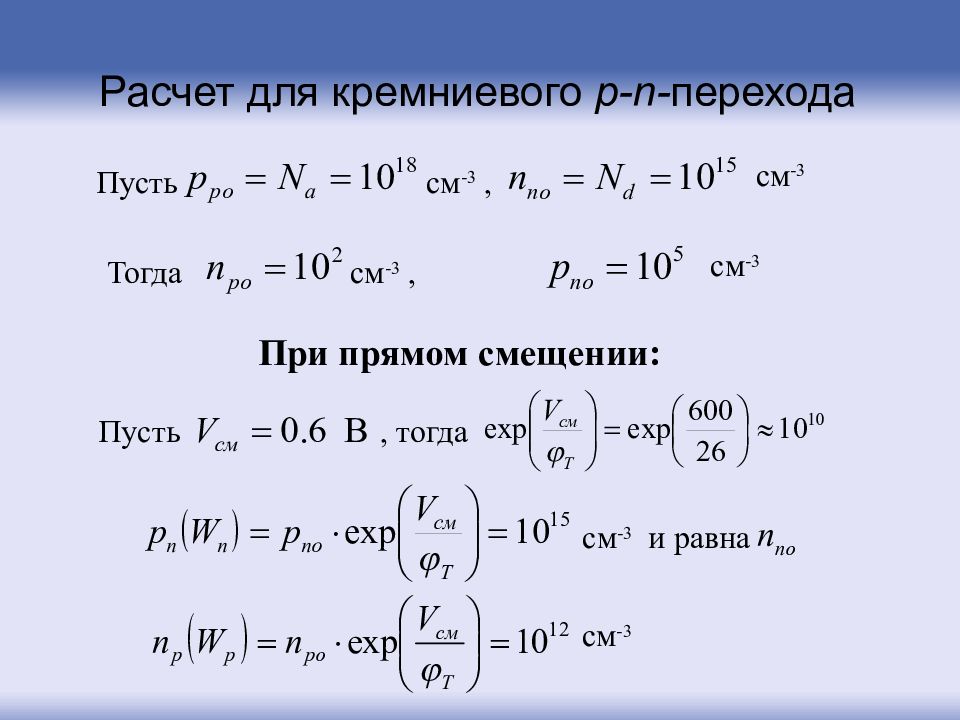

Расчет для кремниевого p-n - перехода c м -3 c м -3 При прямом смещении: Пусть, тогда c м -3 и равна c м -3 Пусть c м -3, Тогда c м -3,
Уже при т.е. граничные концентрации составляют 5% от исходных. и При обратном смещении:

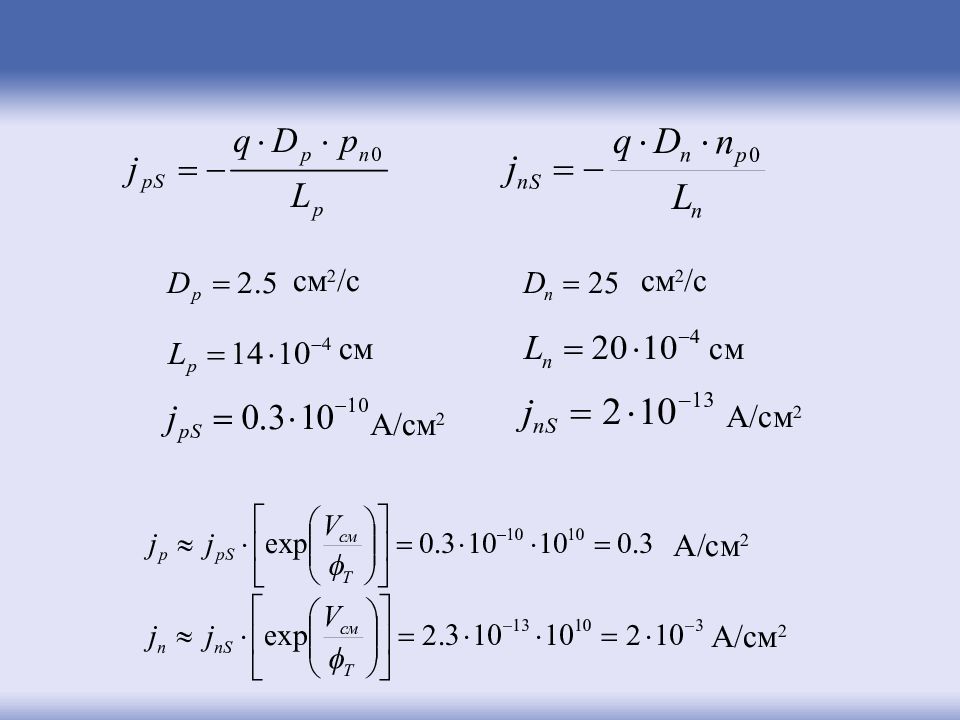

см 2 /с см А/см 2 А/см 2 см 2 /с см А/см 2 А/см 2

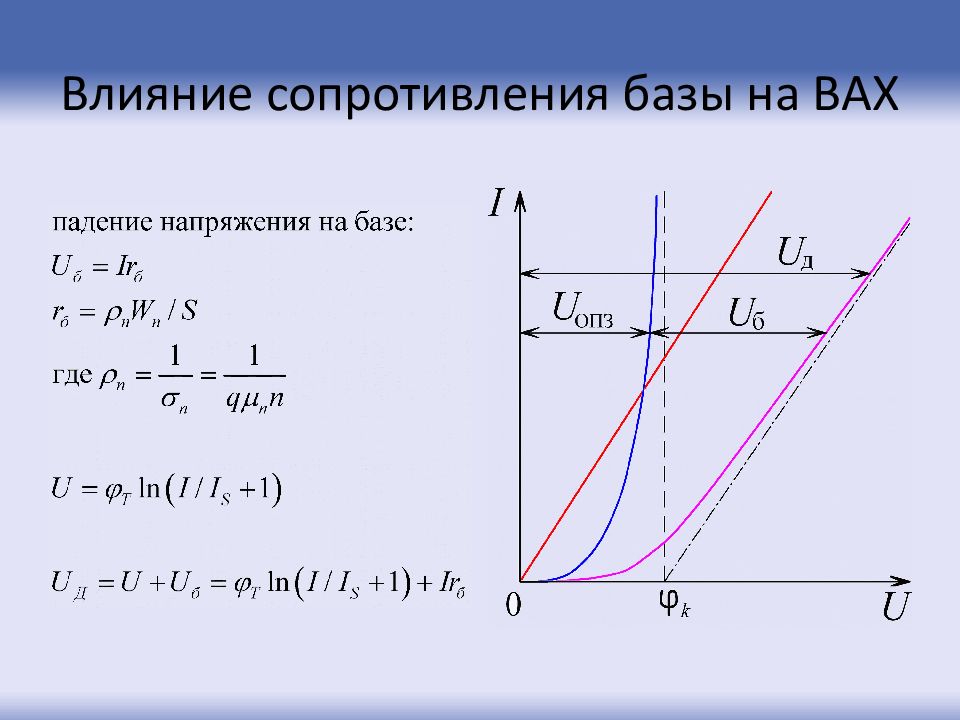

Оценим, насколько справедливо в нашем примере предположение, что напряжение смещения приложено только к pn -переходу. Для полученного полного тока определим падение напряжения на толще n - и p -областей, приняв длину n -области =0,01 см, длину p -области за 1 мкм=10 -4 см. Проводимости σ n = q ∙ μ n ∙ n, σ p = q ∙ μ p ∙ p. Подвижности μ n и μ p зависят от концентраций примеси в полупроводниках, исходя из данных, приведенных в литературе : μ n = 300 см 2 /В∙с, μ p = 100 см 2 /В∙с. σ n = q ∙ μ n ∙ n = σ p = q ∙ μ p ∙ p = Падение напряжения на n - и p -слоях

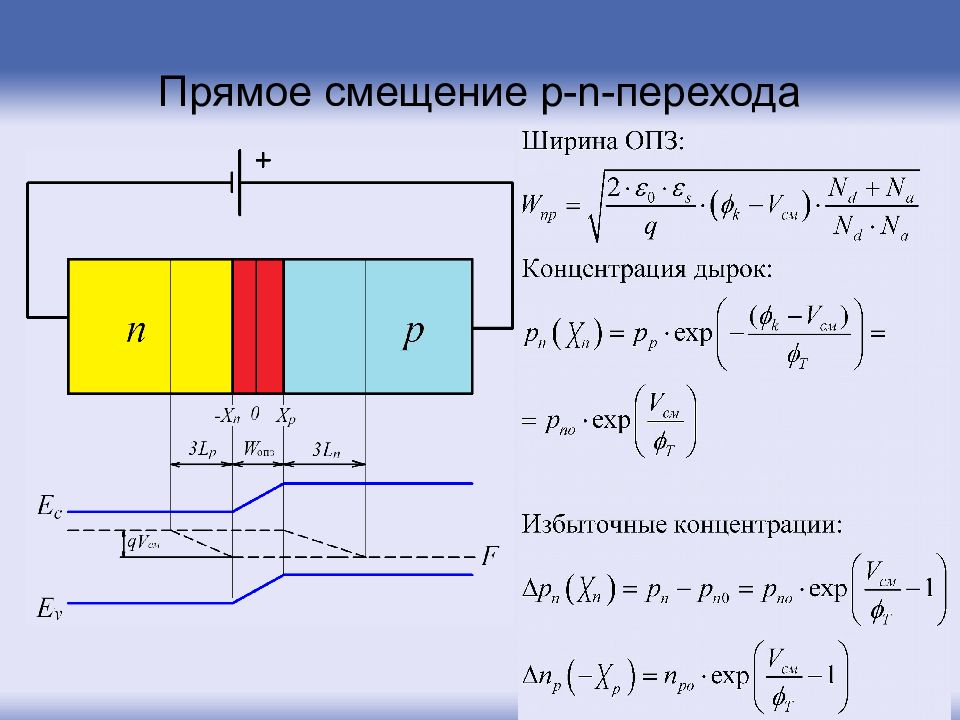

Прямое смещение p-n -перехода
Обратное смещение p-n -перехода

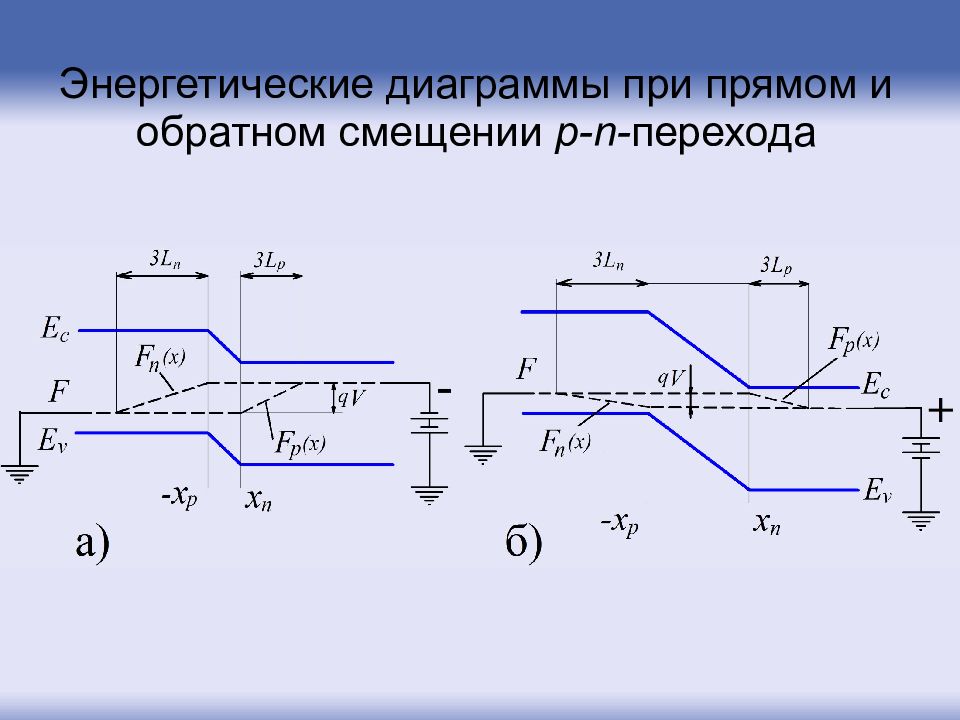

Энергетические диаграммы при прямом и обратном смещении p-n- перехода

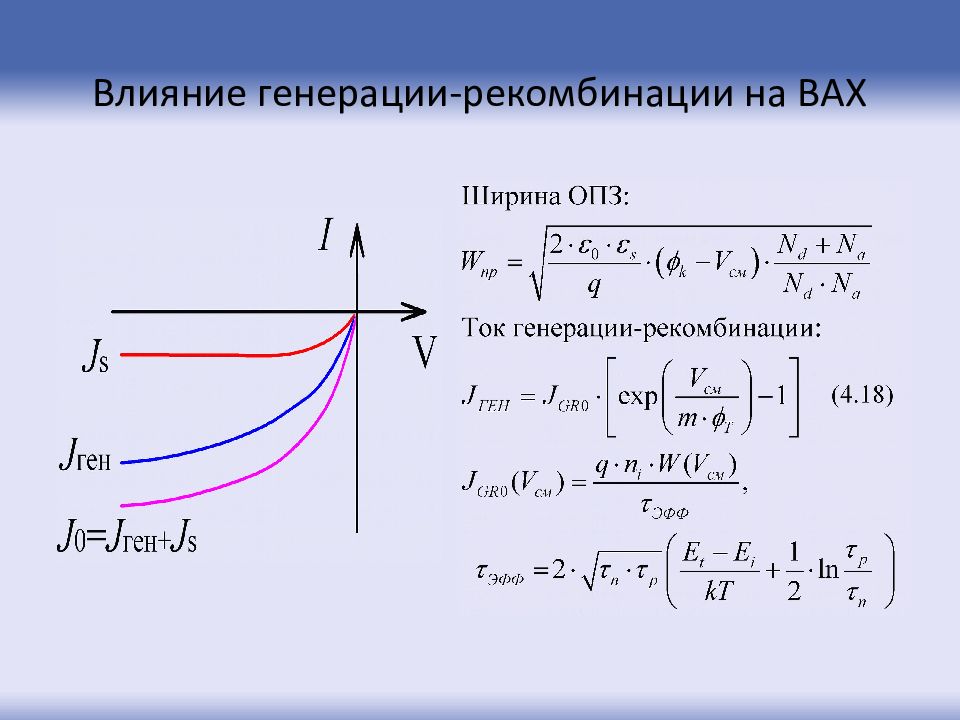

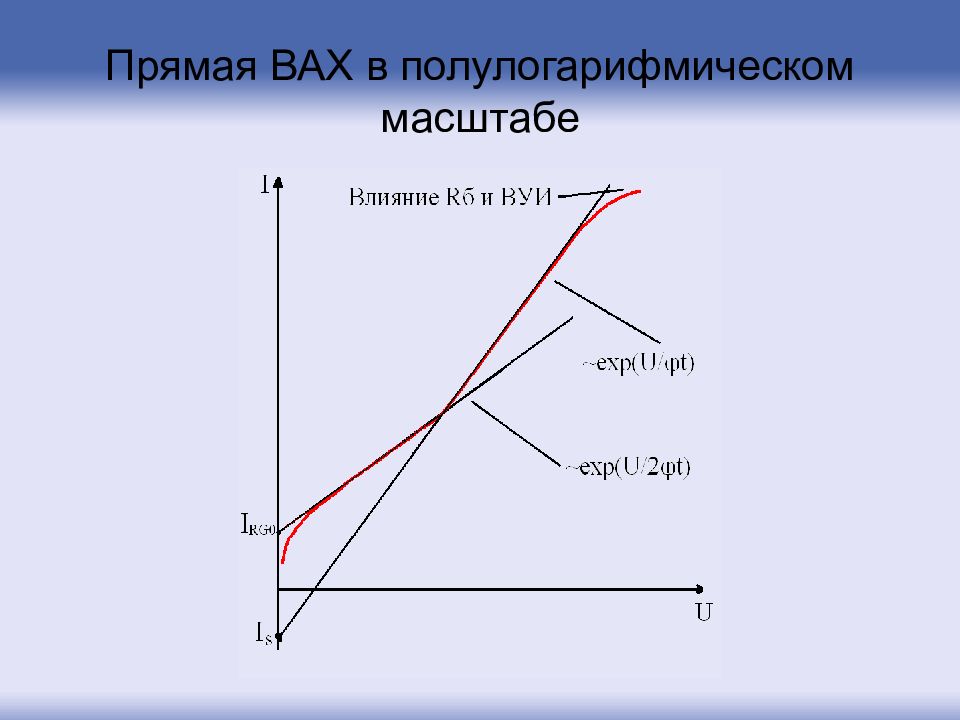

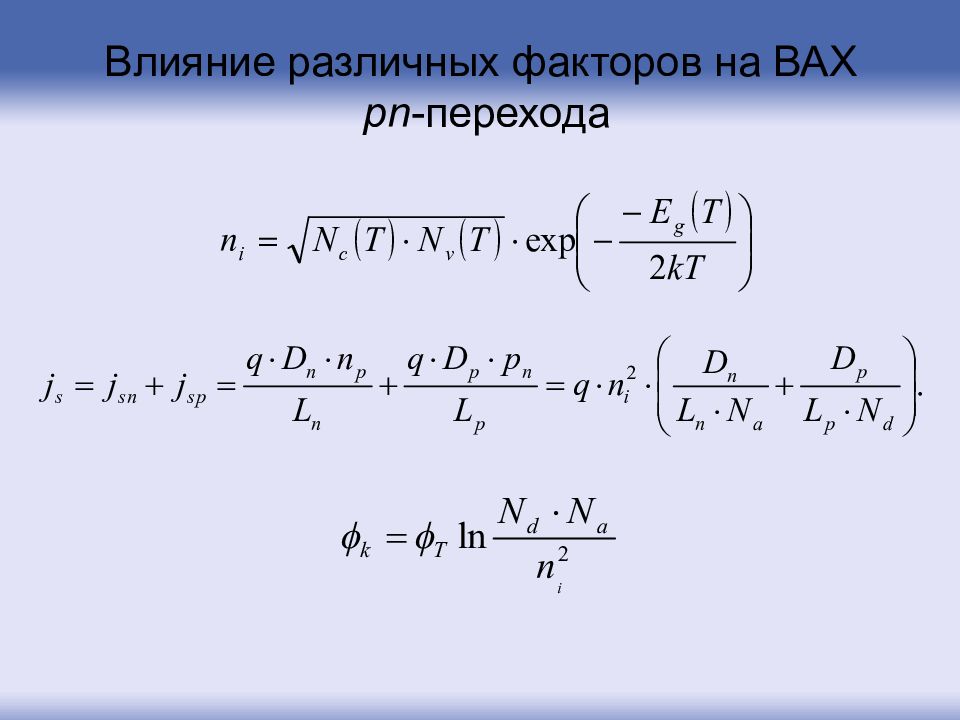

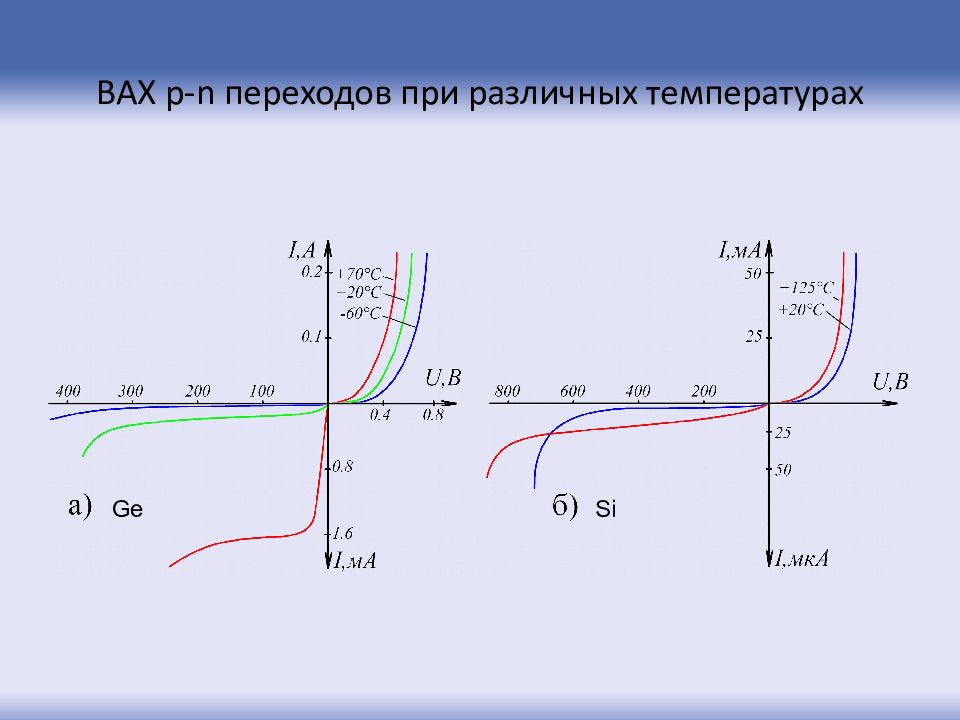

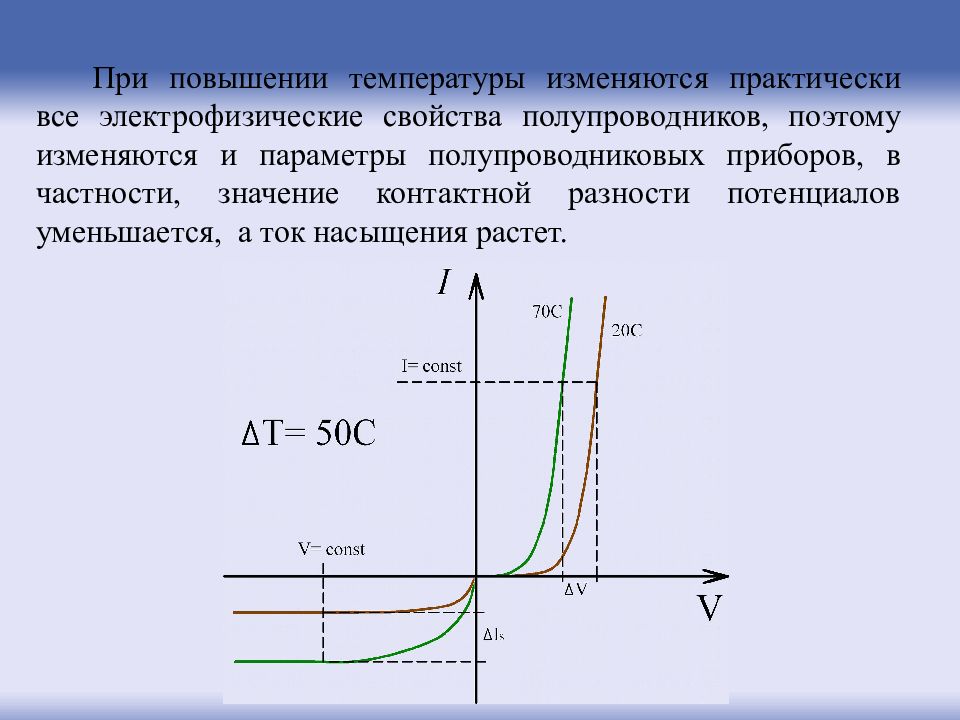

При повышении температуры изменяются практически все электрофизические свойства полупроводников, поэтому изменяются и параметры полупроводниковых приборов, в частности, значение контактной разности потенциалов уменьшается, а ток насыщения растет.
Ge Si

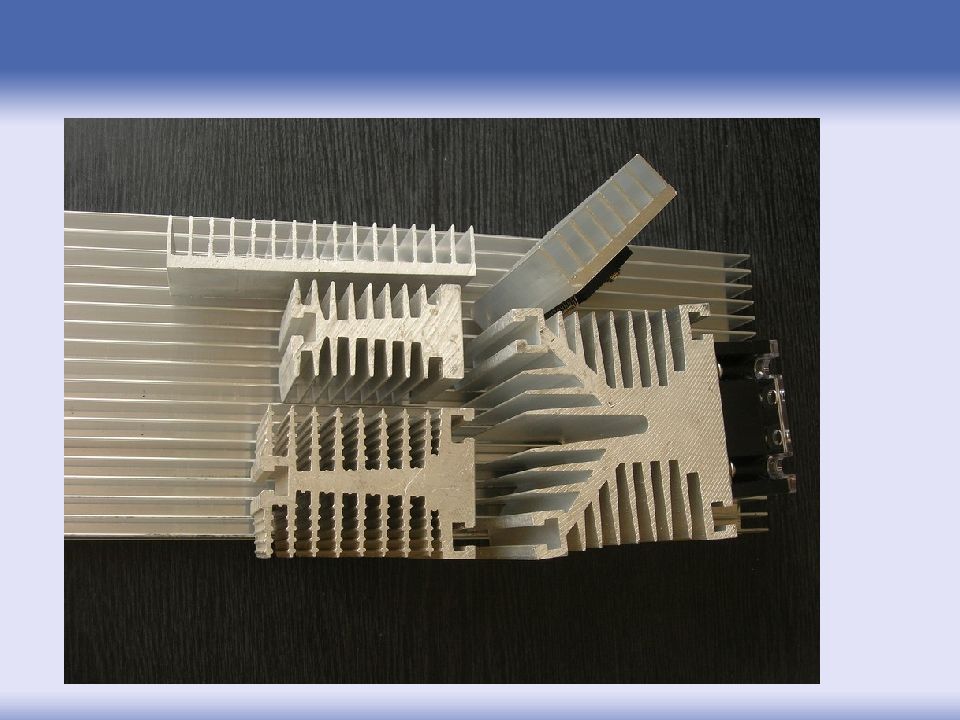

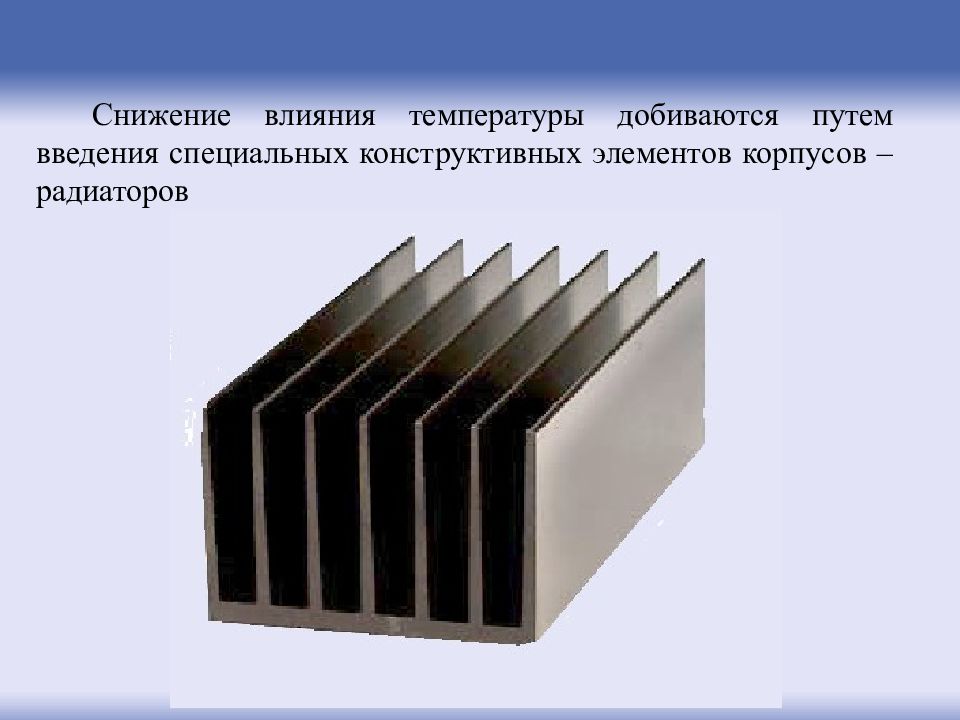

Снижение влияния температуры добиваются путем введения специальных конструктивных элементов корпусов – радиаторов
– прямое смещение pn -перехода: – обратное смещение pn -перехода:

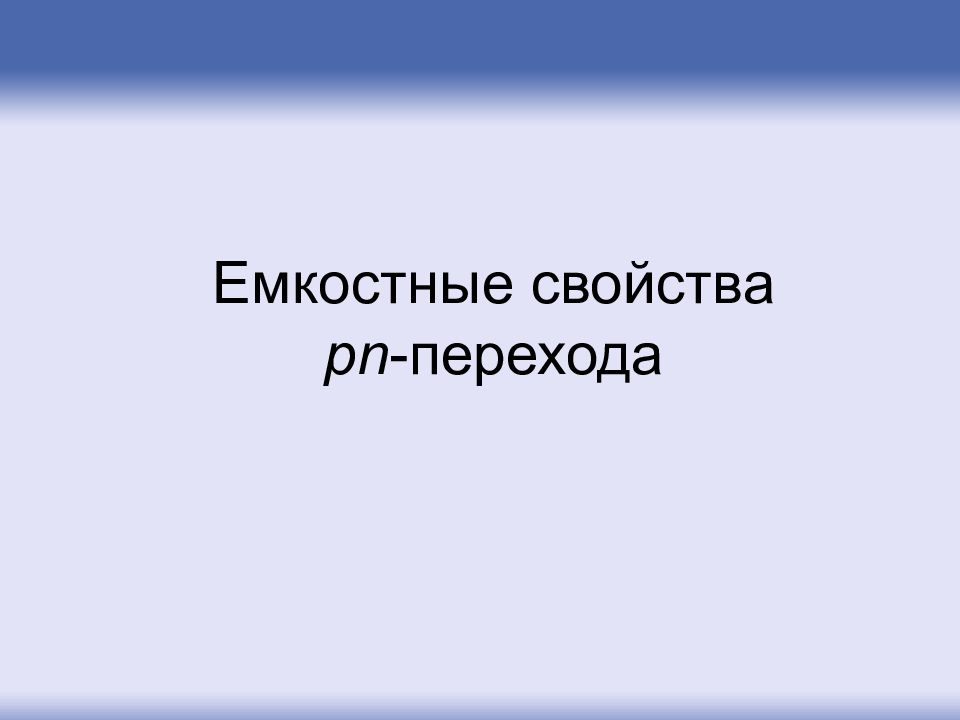

Емкостные свойства pn -перехода

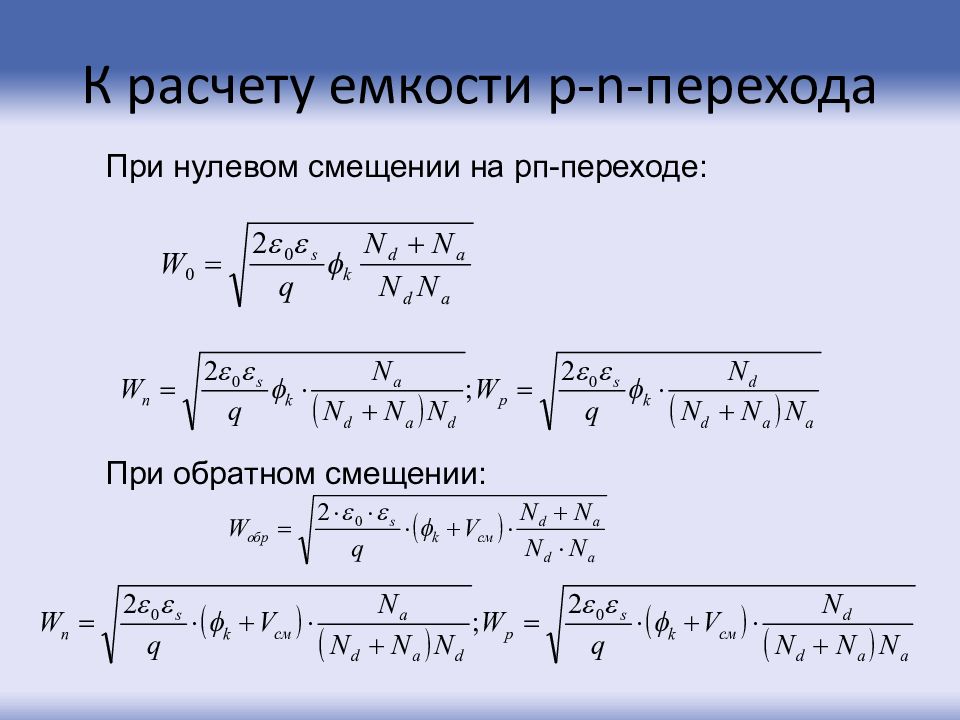

К расчету емкости p-n -перехода При нулевом смещении на рп-переходе: При обратном смещении:

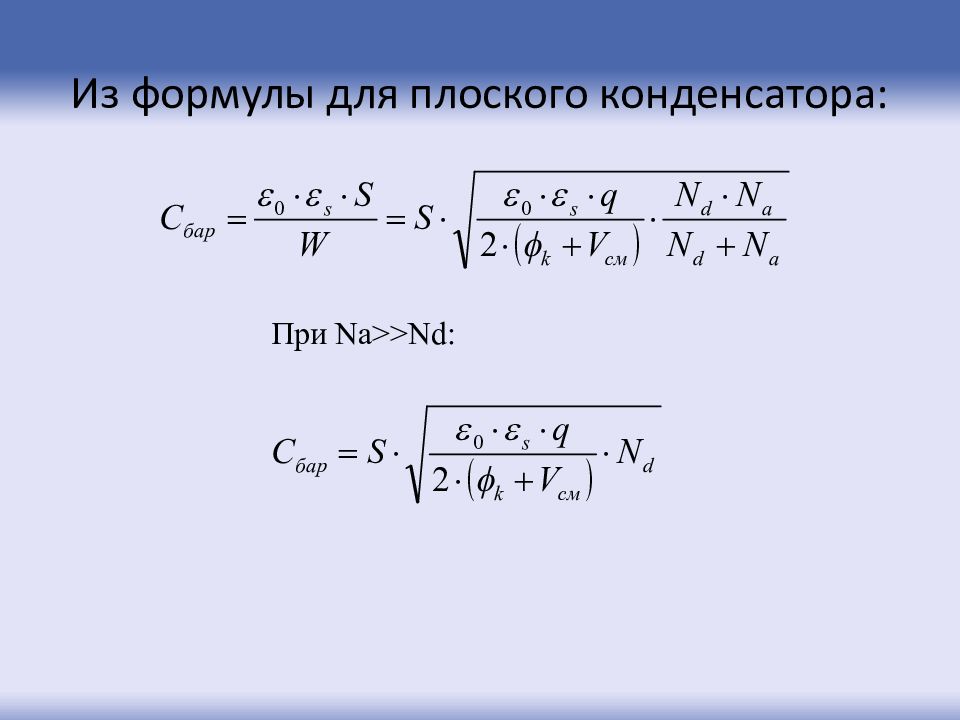

Из формулы для плоского конденсатора: При Na>>Nd :

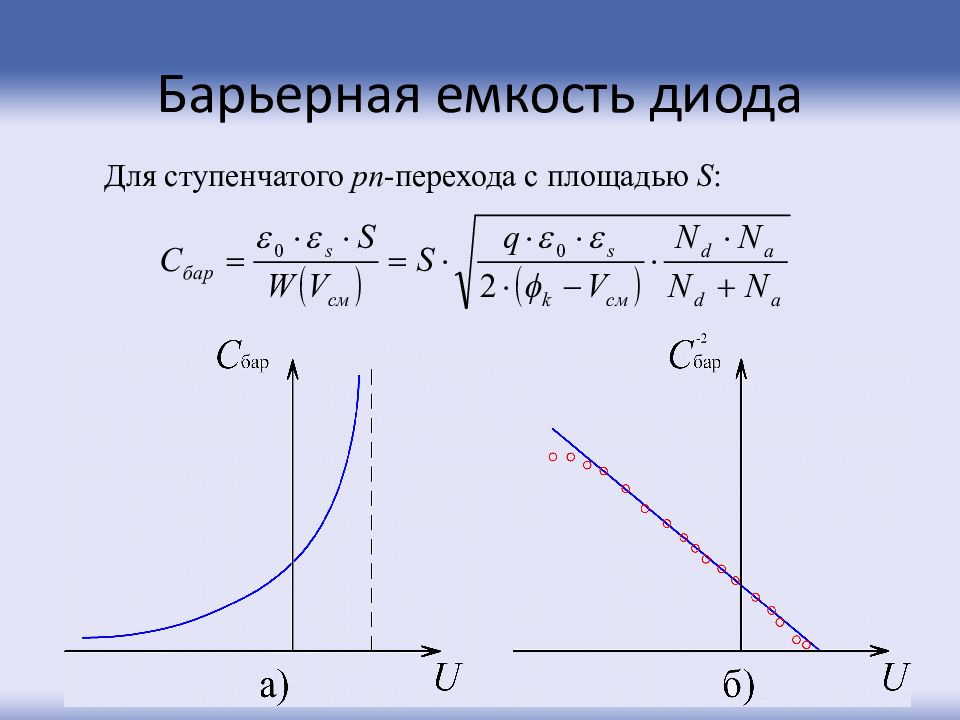

Для ступенчатого pn -перехода с площадью S :
Емкость pn -перехода может изменяться в значительных пределах, что позволило использовать это свойство в варикапах. Варикап – нелинейный управляемый конденсатор, емкость которого изменяется в зависимости от обратного напряжения. В варикапах используется барьерная емкость, не зависящая от частоты вплоть до миллиметрового диапазона, имеющая малый температурный коэффициент емкости. Варикап обладает высокой стабильностью параметров во времени. В радиоэлектронных устройствах варикапы применяют в усилителях, умножителях частоты, смесителях, детекторах и в схемах с электронной настройкой.

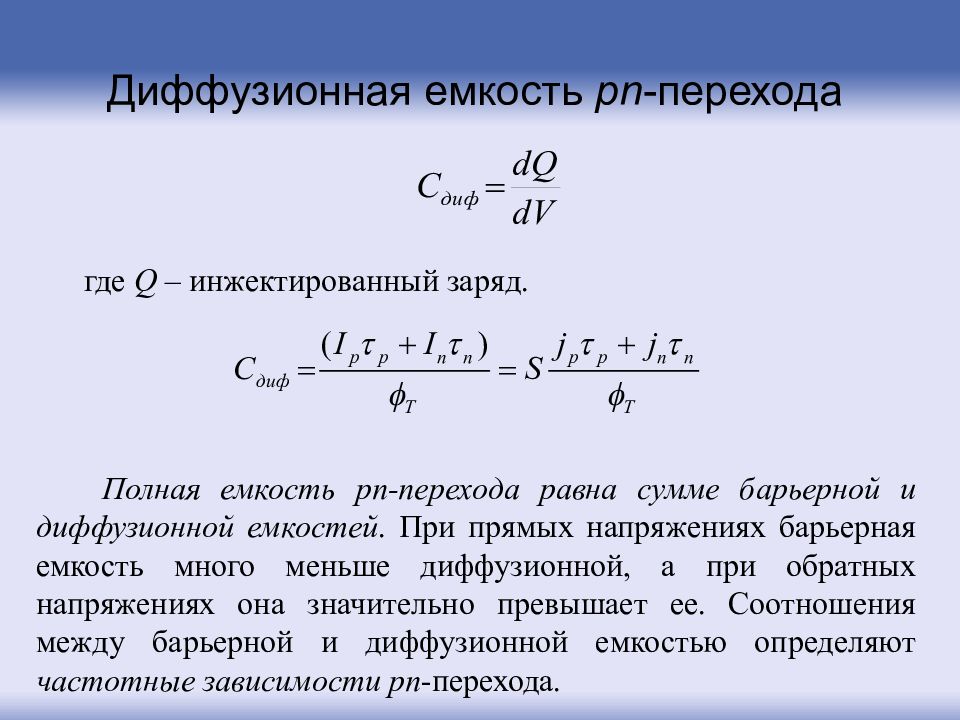

где Q – инжектированный заряд. Полная емкость pn -перехода равна сумме барьерной и диффузионной емкостей. При прямых напряжениях барьерная емкость много меньше диффузионной, а при обратных напряжениях она значительно превышает ее. Соотношения между барьерной и диффузионной емкостью определяют частотные зависимости pn -перехода.

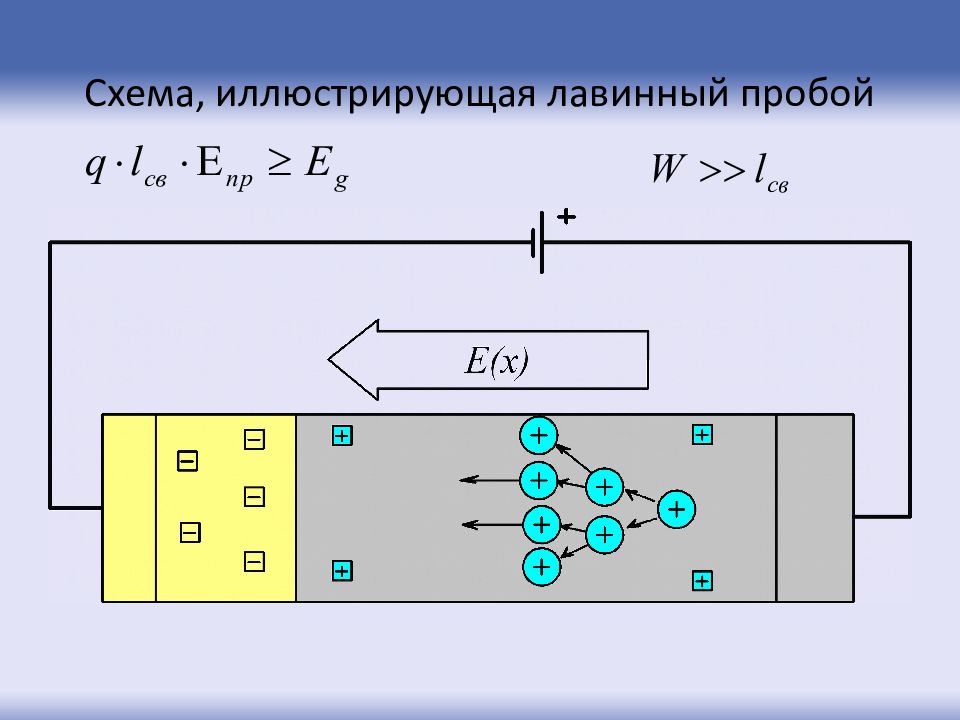

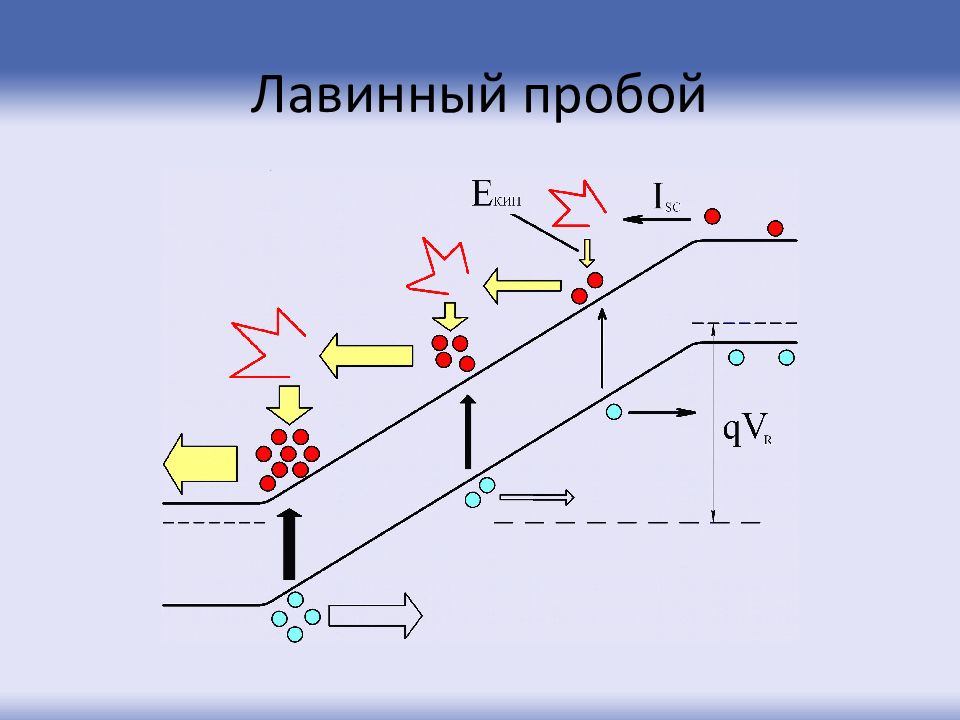

Коэффициент лавинного умножения M, определяемый как количество актов лавинного умножения в области сильного электрического поля, для которого справедливо следующее эмпирическое соотношение Миллера :

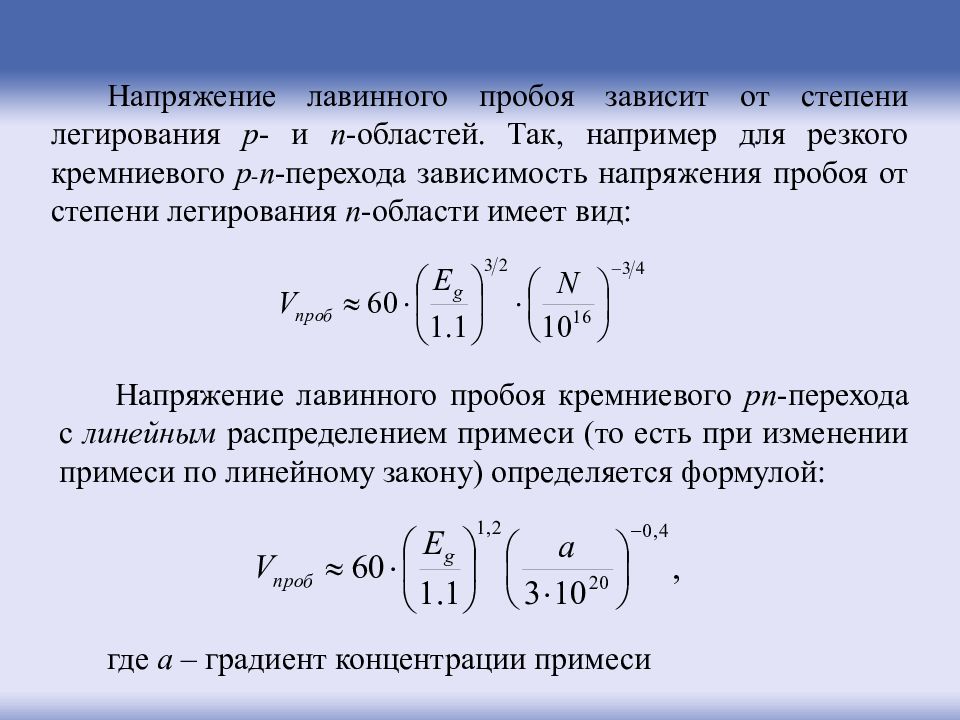

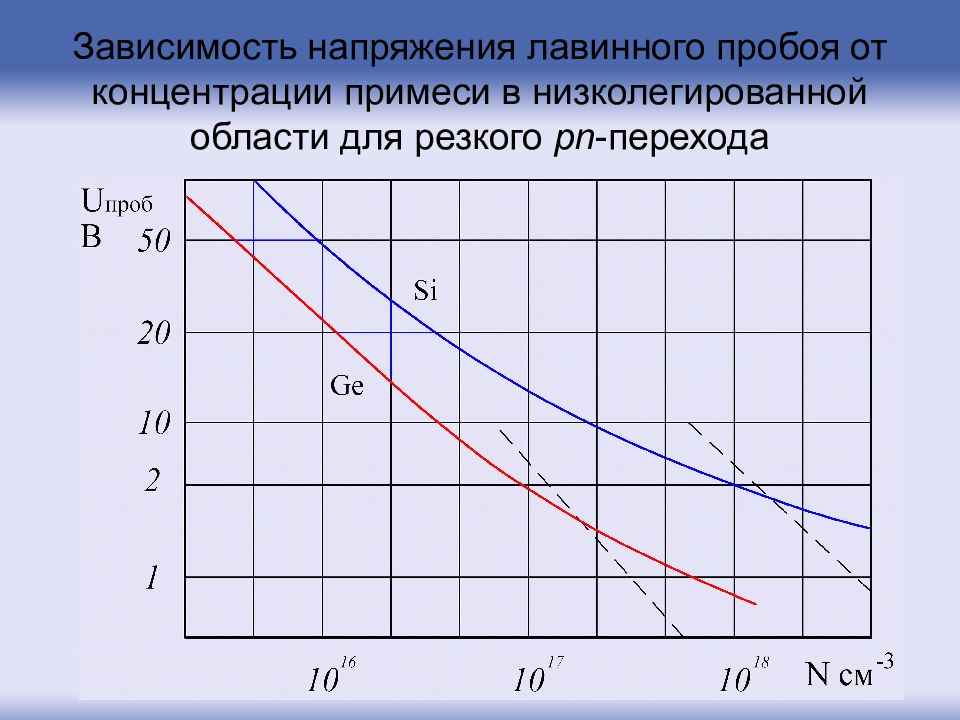

Напряжение лавинного пробоя зависит от степени легирования p - и n -областей. Так, например для резкого кремниевого p - n -перехода зависимость напряжения пробоя от степени легирования n -области имеет вид: Напряжение лавинного пробоя кремниевого pn -перехода с линейным распределением примеси (то есть при изменении примеси по линейному закону) определяется формулой: где а – градиент концентрации примеси
Температурная зависимость напряжения лавинного пробоя определяется уменьшением длины свободного пробега носителей заряда с увеличением температуры. При этом величина напряжения пробоя увеличивается, так как энергию, необходимую для разрыва ковалентных связей носители могут набрать при больших напряжениях.

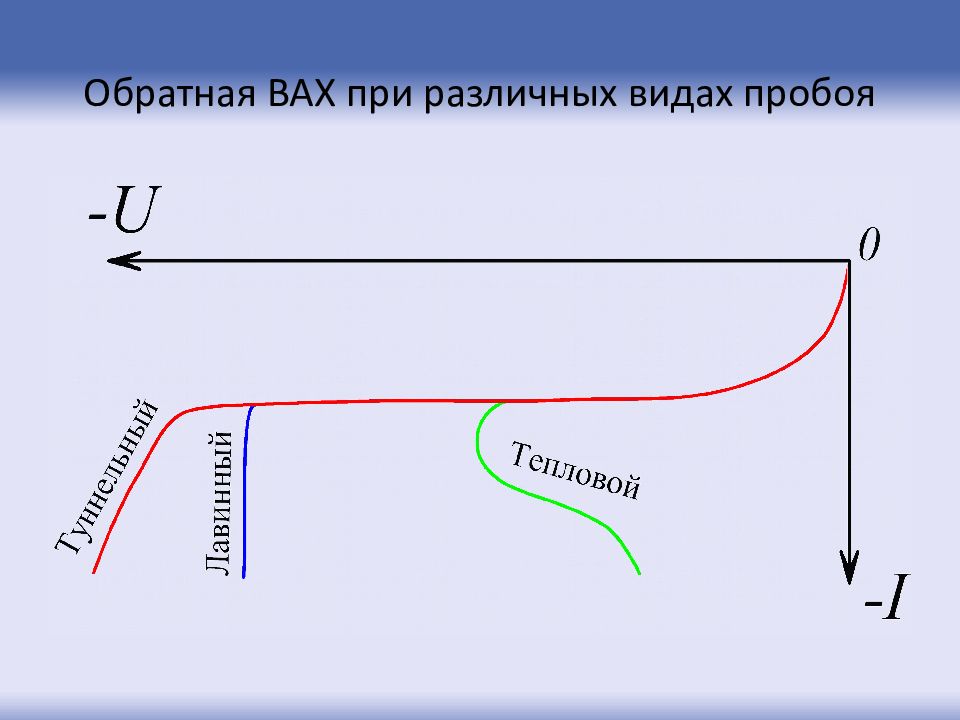

Туннельный пробой pn - перехода

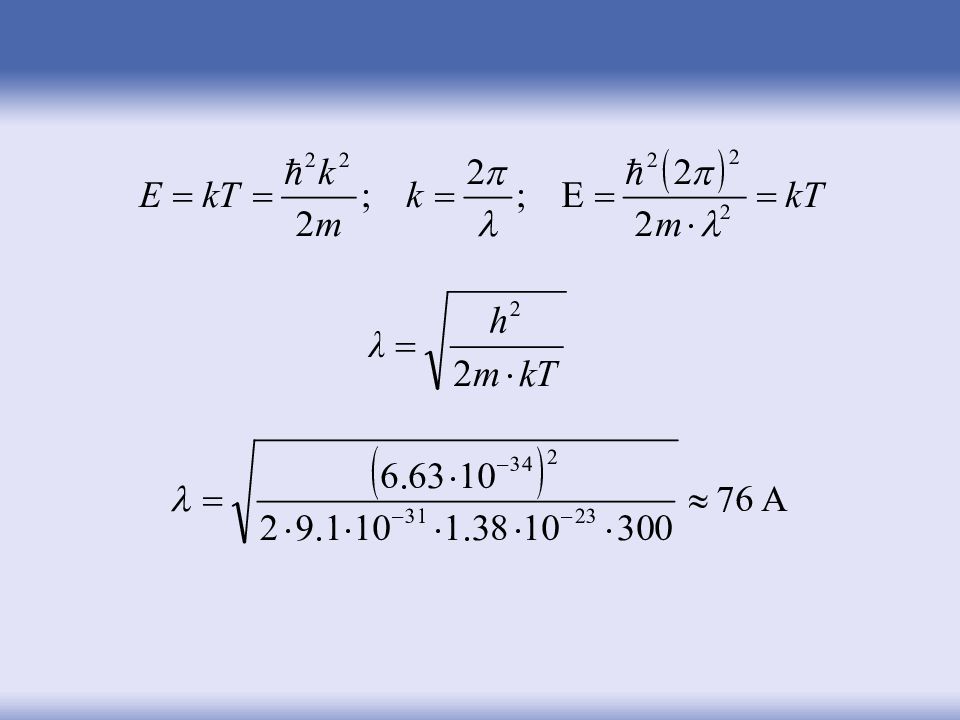

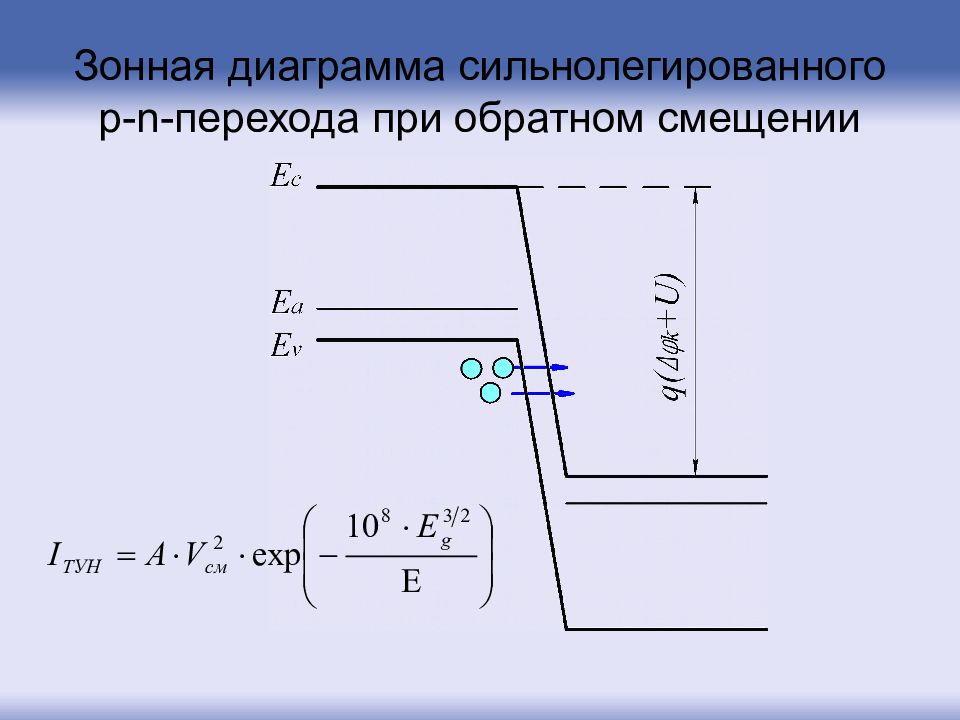

Чтобы этот эффект имел место, электрическое поле должно быть настолько сильным, чтобы обеспечить такой наклон зон, при котором заполненные электронами уровни валентной зоны оказались напротив незаполненных энергетических уровней разрешенной зоны, а ширина потенциального барьера сравнима с длиной волны де Бройля электрона.

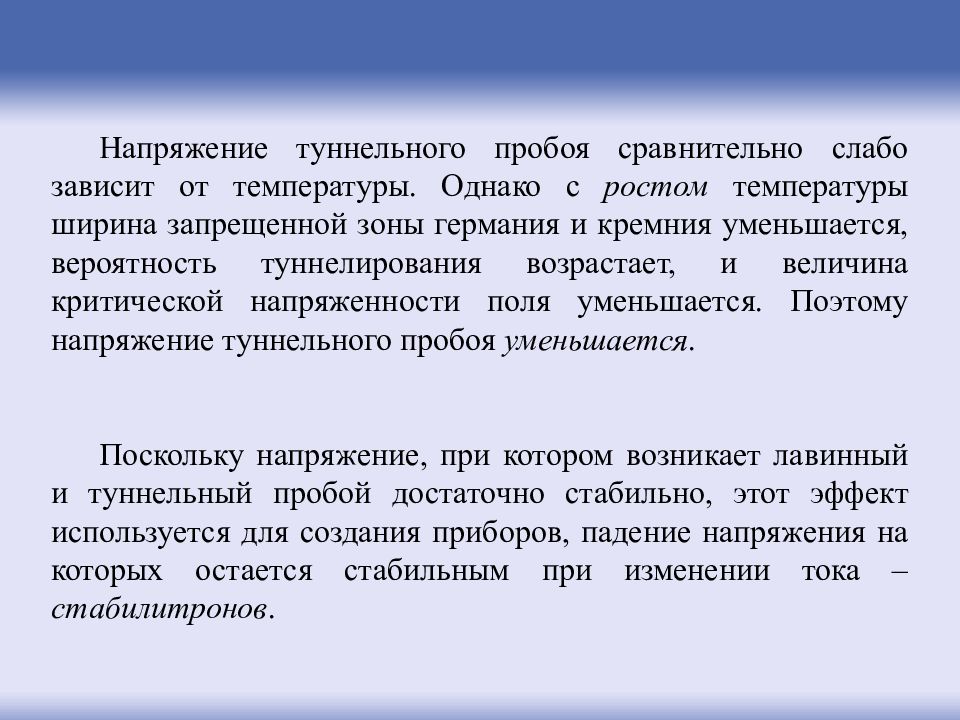

Напряжение туннельного пробоя сравнительно слабо зависит от температуры. Однако с ростом температуры ширина запрещенной зоны германия и кремния уменьшается, вероятность туннелирования возрастает, и величина критической напряженности поля уменьшается. Поэтому напряжение туннельного пробоя уменьшается. Поскольку напряжение, при котором возникает лавинный и туннельный пробой достаточно стабильно, этот эффект используется для создания приборов, падение напряжения на которых остается стабильным при изменении тока – стабилитронов.
Тепловой пробой pn - перехода При увеличении обратного напряжения увеличивается мощность, рассеиваемая в переходе в виде тепла, поэтому для pn -переходов со сравнительно высокими обратными токами возможен разогрев. Начавшийся разогрев, в свою очередь, приведет к увеличению обратного тока. Таким образом, в pn -переходе возникает положительная обратная связь, ведущая к возникновению тепловой неустойчивости – тепловому пробою.
Толщина базы, в свою очередь, влияет на закон распределения инжектированных носителей и диффузионных токов. Экспоненциальное распределение, представленное в формулах справедливо для длинной базы, то есть при В случае короткой базы:

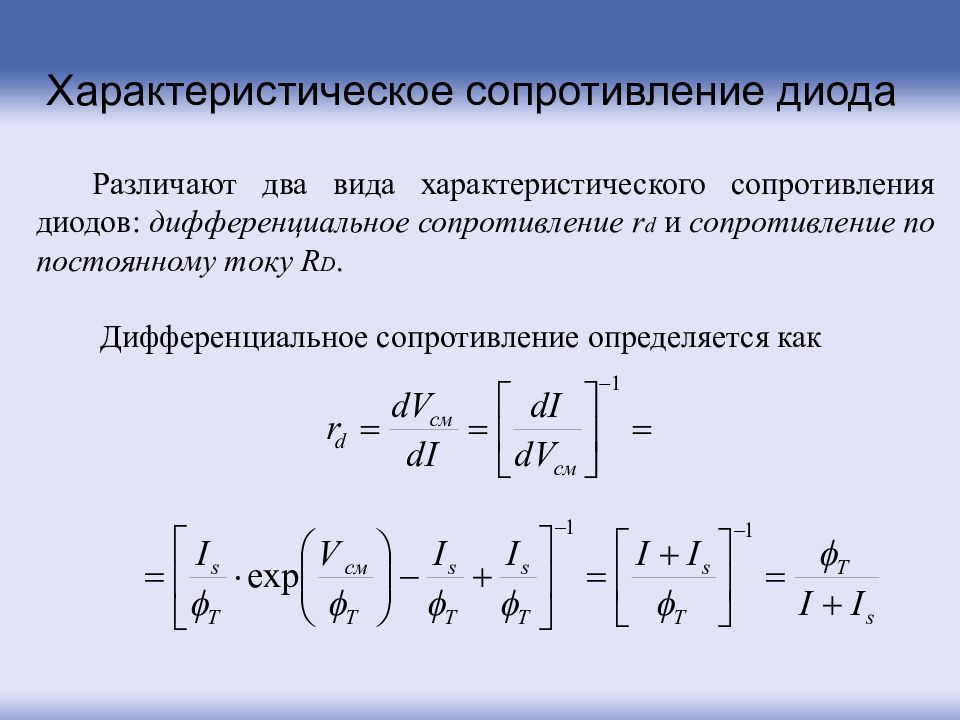

Различают два вида характеристического сопротивления диодов: дифференциальное сопротивление r d и сопротивление по постоянному току R D. Дифференциальное сопротивление определяется как

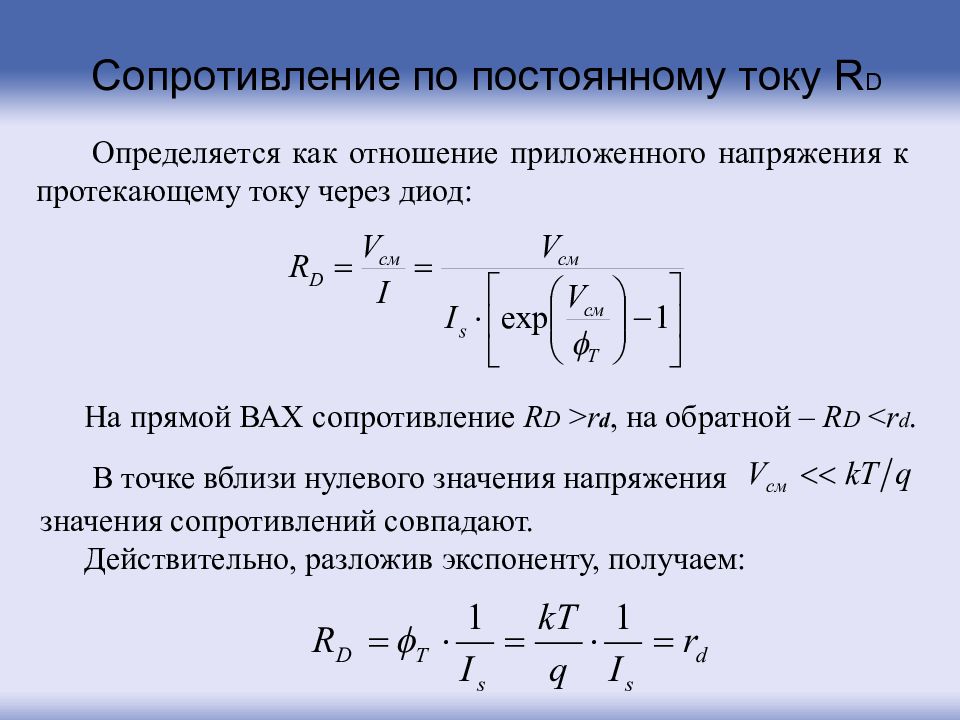

Определяется как отношение приложенного напряжения к протекающему току через диод: На прямой ВАХ сопротивление R D > r d, на обратной – R D < r d. Сопротивление по постоянному току R D В точке вблизи нулевого значения напряжения значения сопротивлений совпадают. Действительно, разложив экспоненту, получаем:

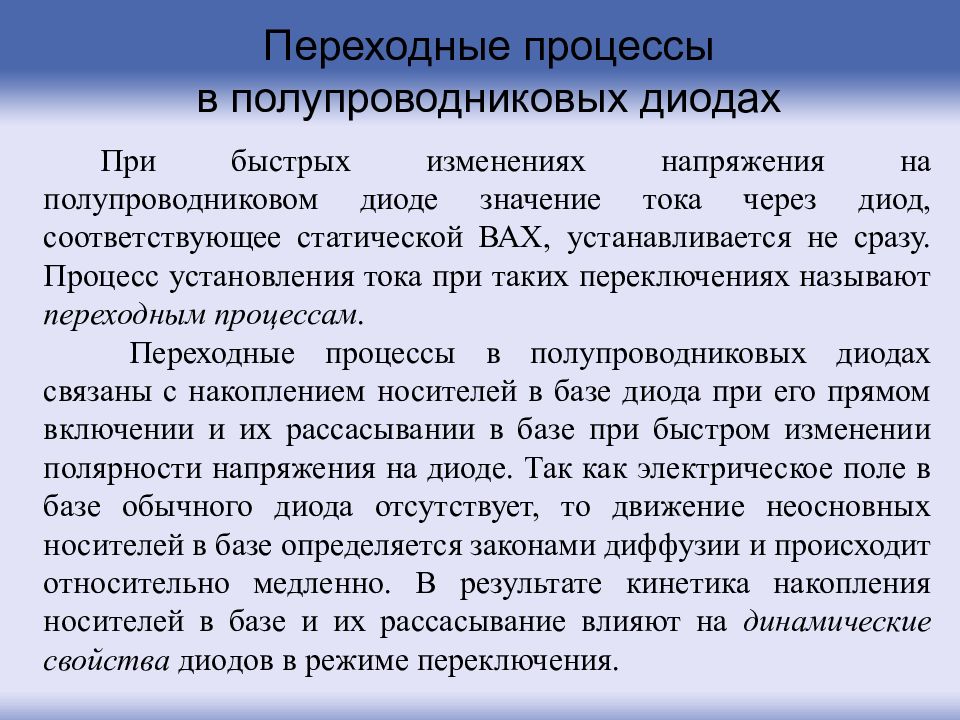

Переходные процессы в полупроводниковых диодах При быстрых изменениях напряжения на полупроводниковом диоде значение тока через диод, соответствующее статической ВАХ, устанавливается не сразу. Процесс установления тока при таких переключениях называют переходным процессам. Переходные процессы в полупроводниковых диодах связаны с накоплением носителей в базе диода при его прямом включении и их рассасывании в базе при быстром изменении полярности напряжения на диоде. Так как электрическое поле в базе обычного диода отсутствует, то движение неосновных носителей в базе определяется законами диффузии и происходит относительно медленно. В результате кинетика накопления носителей в базе и их рассасывание влияют на динамические свойства диодов в режиме переключения.

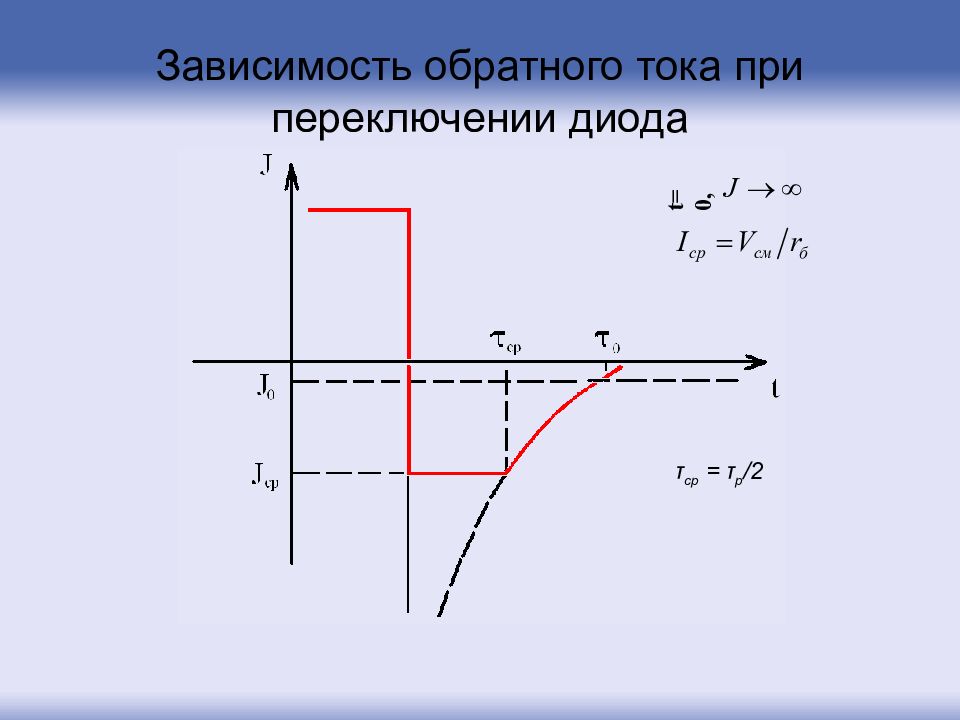

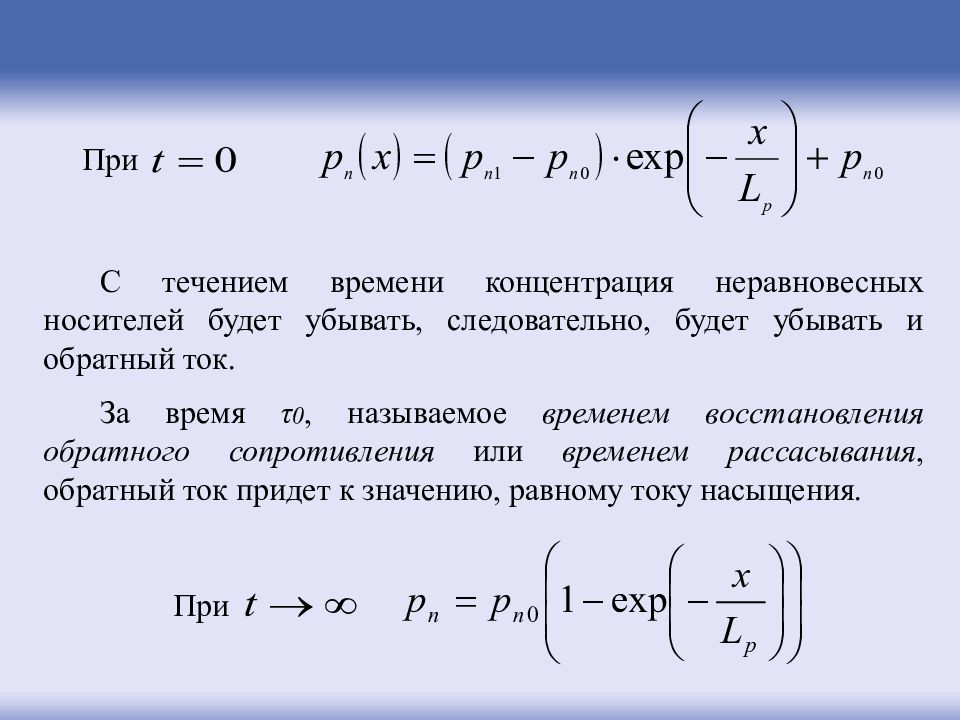

С течением времени концентрация неравновесных носителей будет убывать, следовательно, будет убывать и обратный ток. За время τ 0, называемое временем восстановления обратного сопротивления или временем рассасывания, обратный ток придет к значению, равному току насыщения. При При

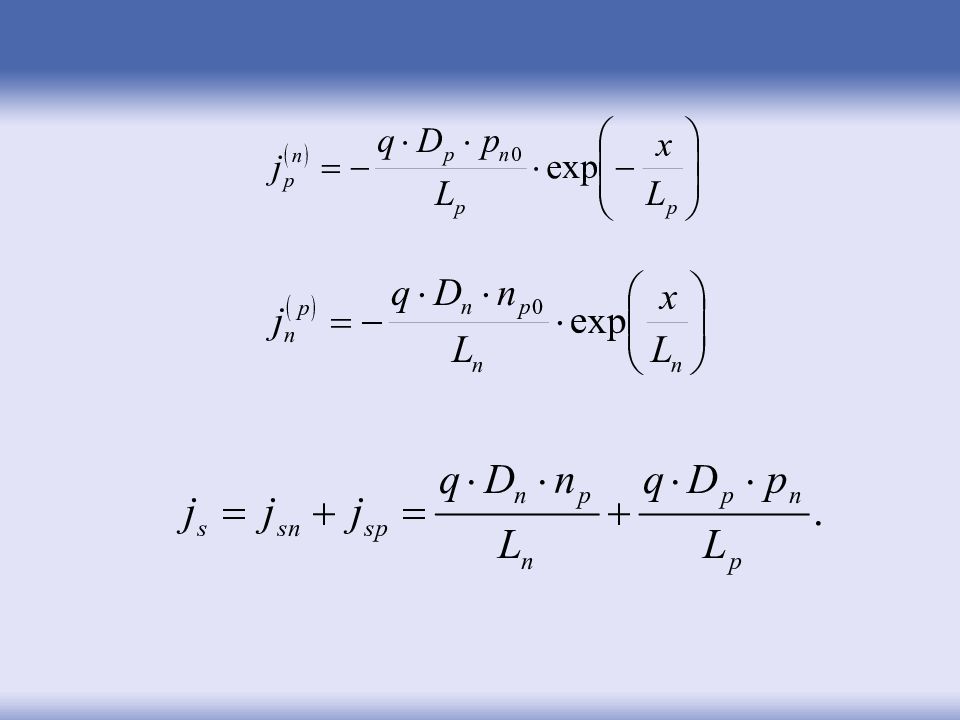

Обратный ток обусловлен только диффузией дырок к границе ОПЗ p - n -перехода:
t=0, τ ср = τ р /2
Полупроводниковые диоды В данном разделе будут рассмотрены следующие типы полупроводниковых диодов: выпрямительные диоды на основе pn -перехода стабилитроны, варикапы туннельные и обращенные диоды

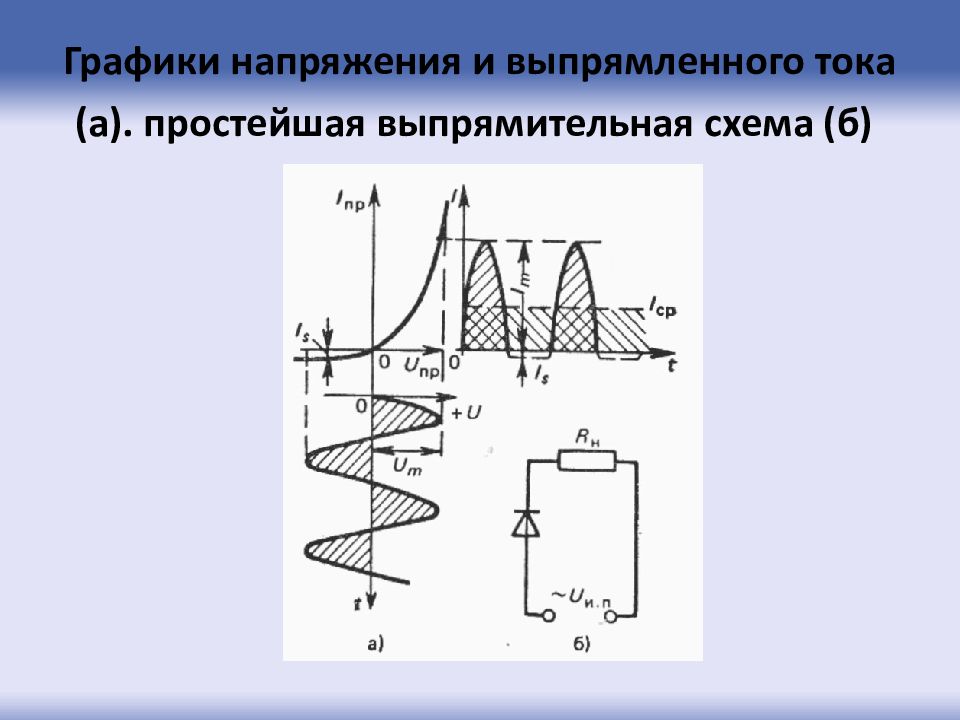

Основная задача выпрямительного диода – выпрямление переменного (в частности синусоидального) тока, то есть выделение постоянной его составляющей. Применяется в цепях управления и коммутации, для развязок в электрических цепях, ограничения выбросов напряжений в цепях с индуктивными элементами, а также в цепях, где необходимы вентильные элементы и не предъявляется жестких требований к временным и частотным параметрам. Выпрямительные или вентильные свойства полупроводникового диода определяются его ВАХ

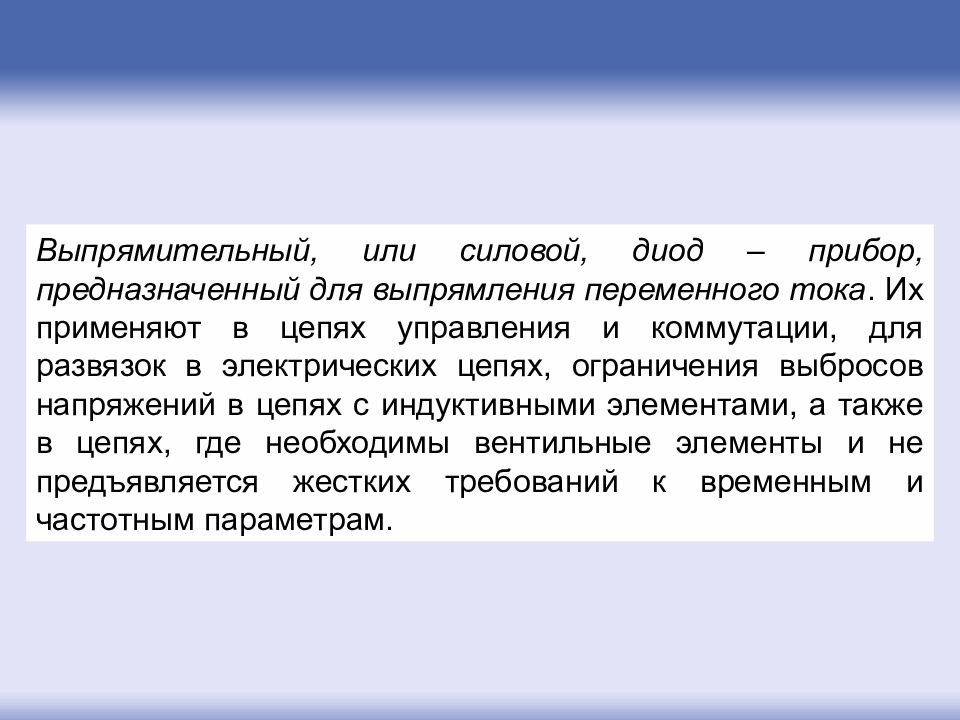

Выпрямительный, или силовой, диод – прибор, предназначенный для выпрямления переменного тока. Их применяют в цепях управления и коммутации, для развязок в электрических цепях, ограничения выбросов напряжений в цепях с индуктивными элементами, а также в цепях, где необходимы вентильные элементы и не предъявляется жестких требований к временным и частотным параметрам.

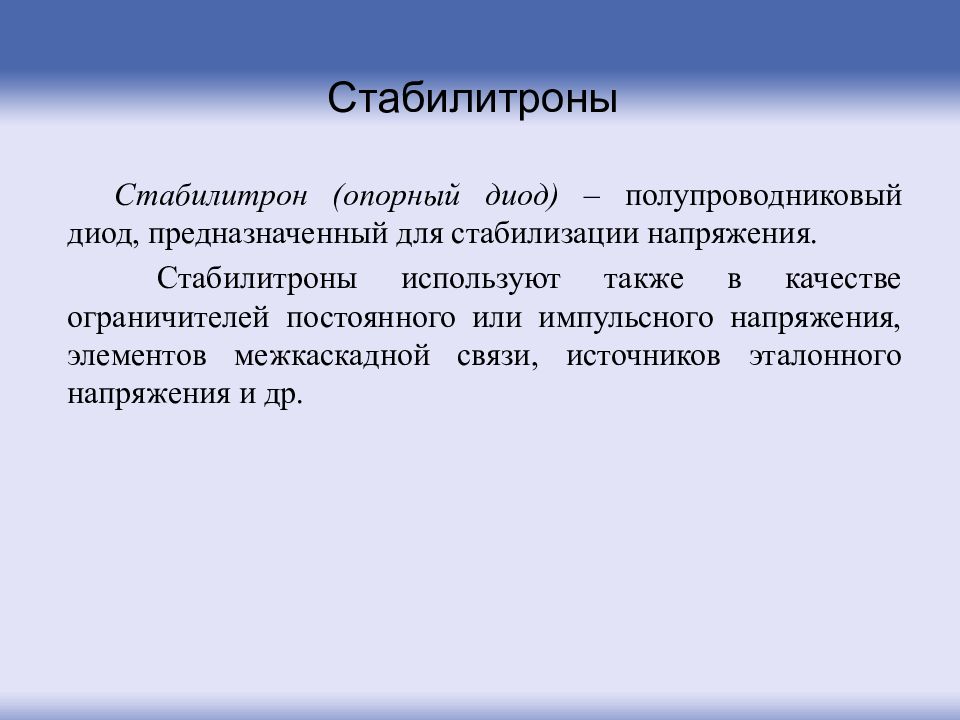

Стабилитрон (опорный диод) – полупроводниковый диод, предназначенный для стабилизации напряжения. Стабилитроны используют также в качестве ограничителей постоянного или импульсного напряжения, элементов межкаскадной связи, источников эталонного напряжения и др.

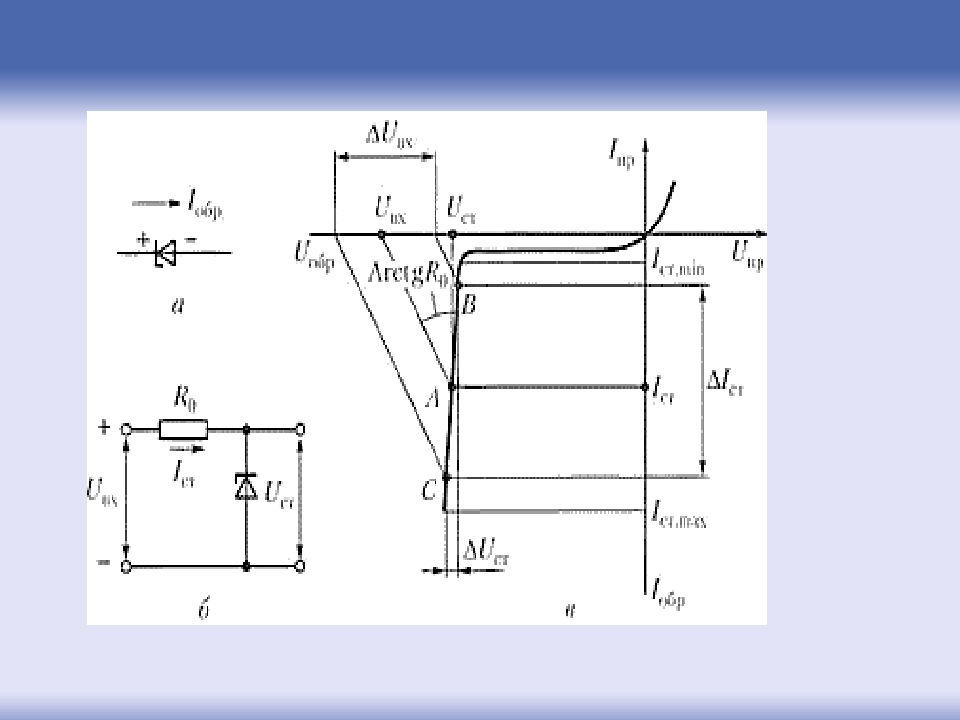

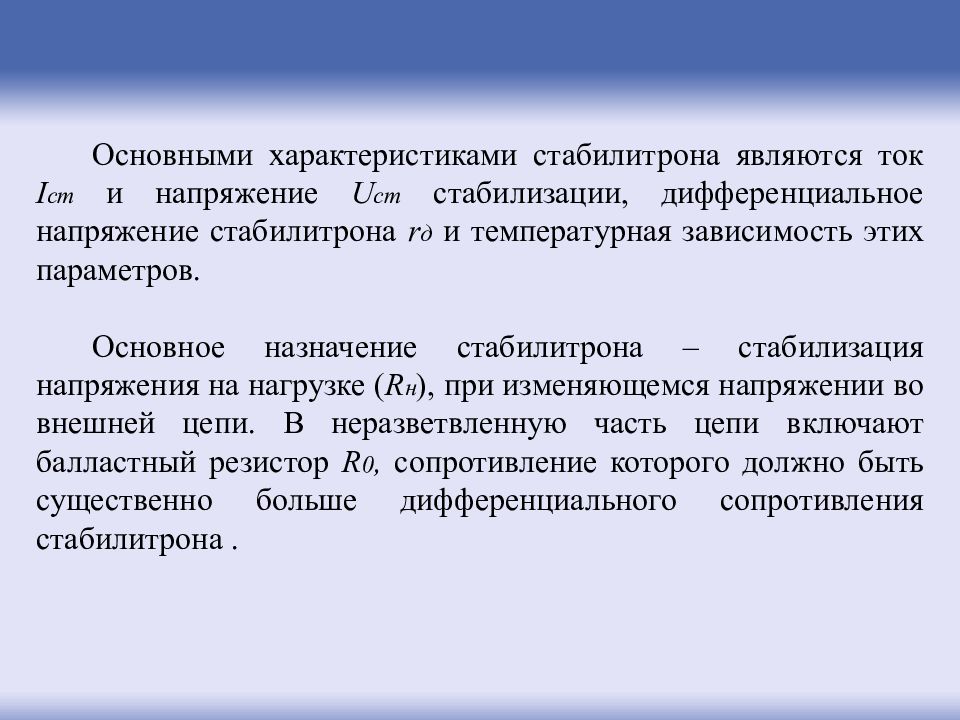

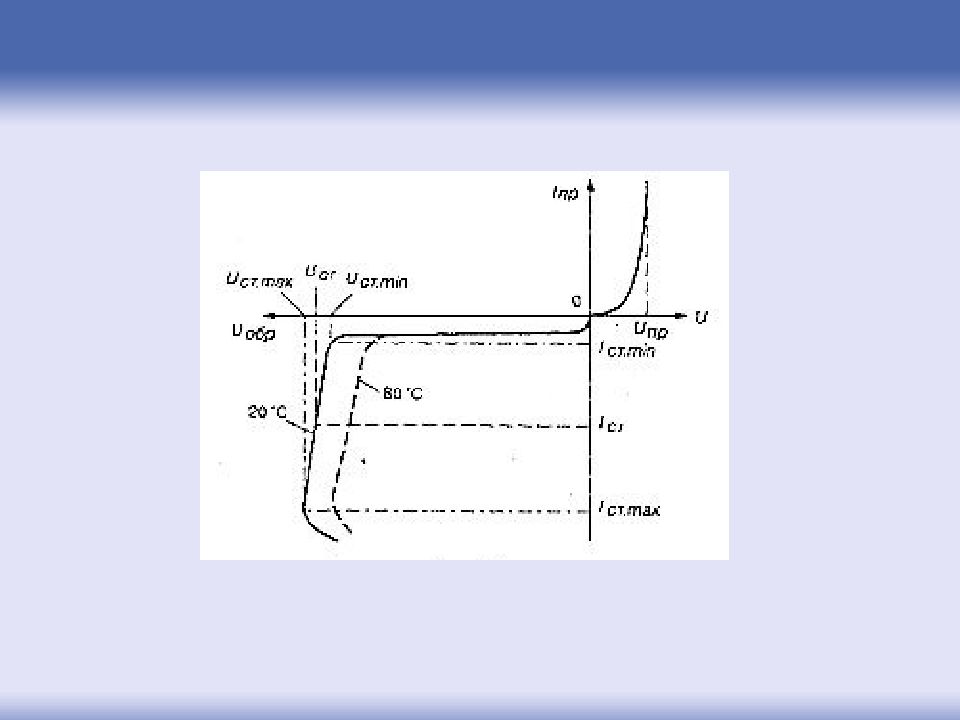

Основными характеристиками стабилитрона являются ток I ст и напряжение U ст стабилизации, дифференциальное напряжение стабилитрона r д и температурная зависимость этих параметров. Основное назначение стабилитрона – стабилизация напряжения на нагрузке ( R н ), при изменяющемся напряжении во внешней цепи. В неразветвленную часть цепи включают балластный резистор R 0, сопротивление которого должно быть существенно больше дифференциального сопротивления стабилитрона.

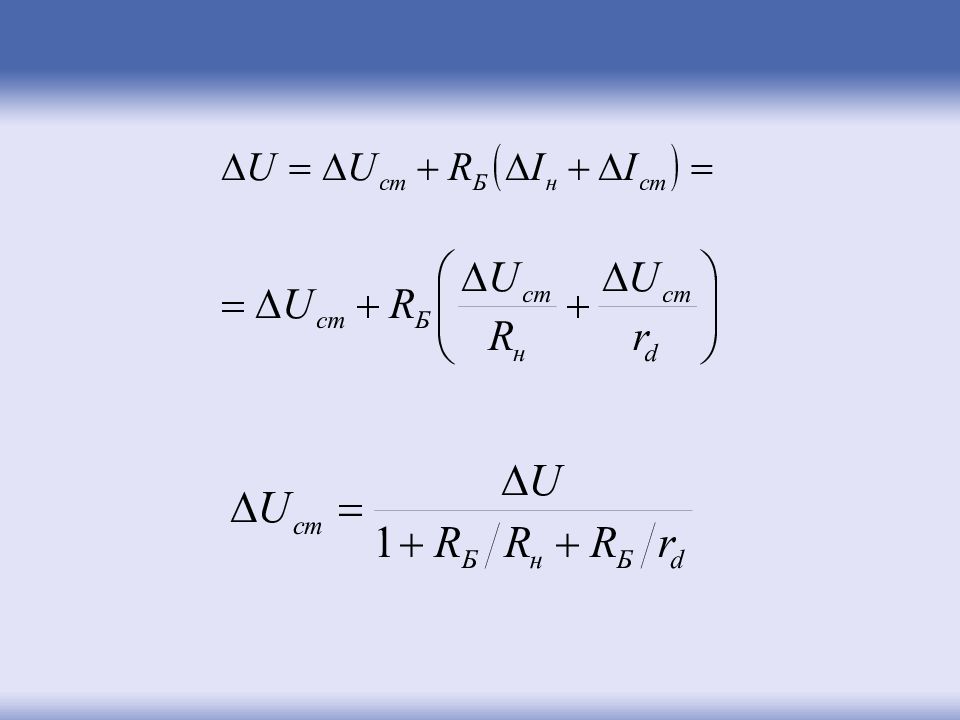

В режиме короткого замыкания ( ) Нестабильность выходного напряжения вызывается двумя основными причинами: нестабильностью входного напряжения и нестабильностью входного тока (нестабильностью сопротивления нагрузки R н ).

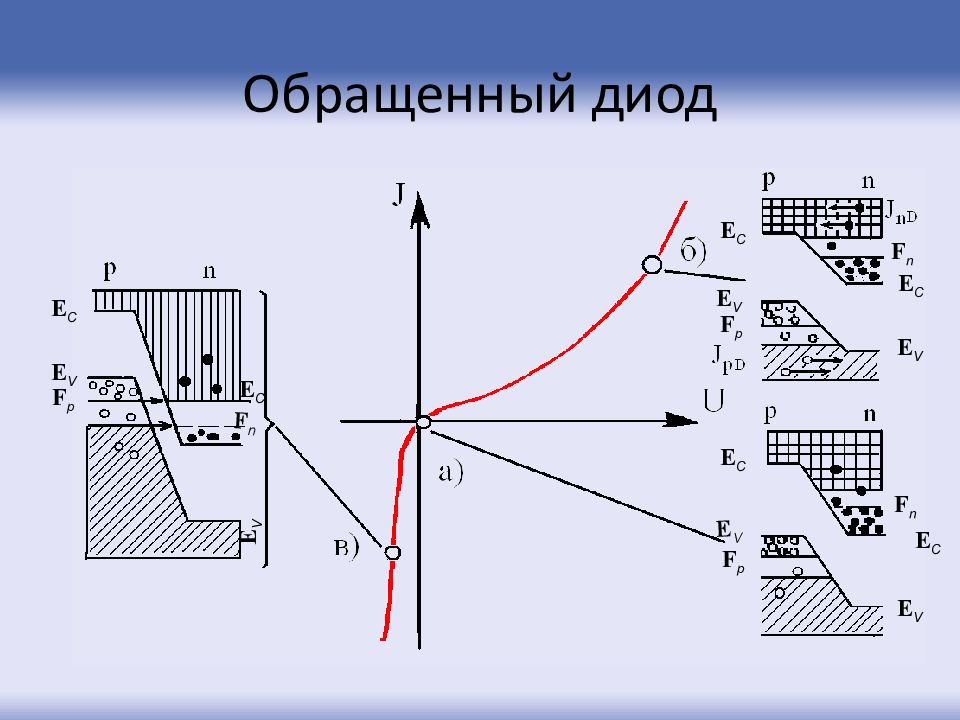

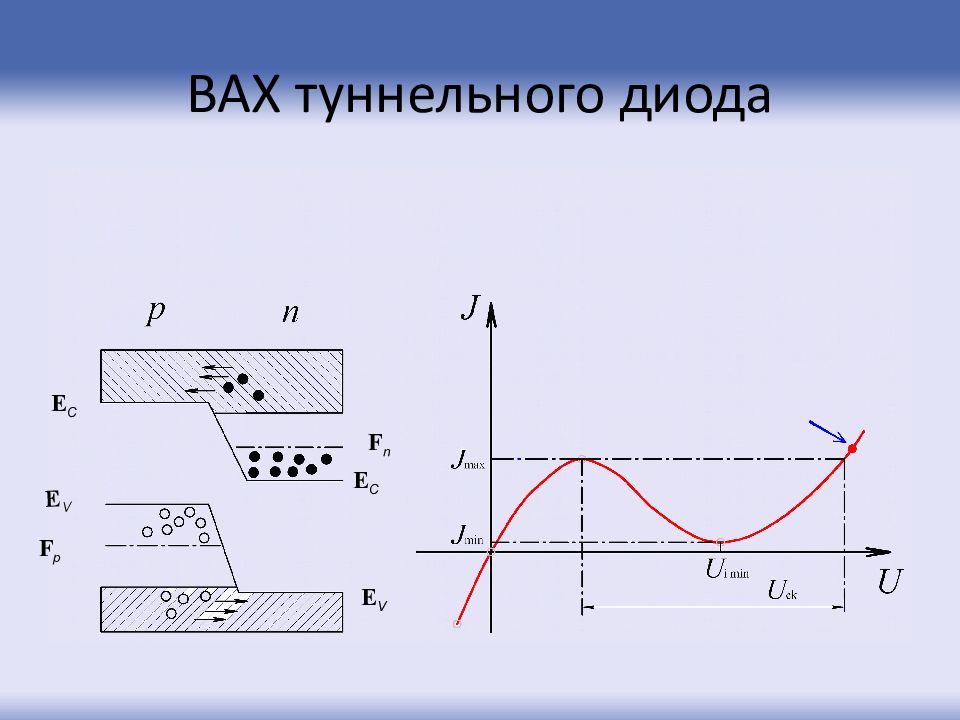

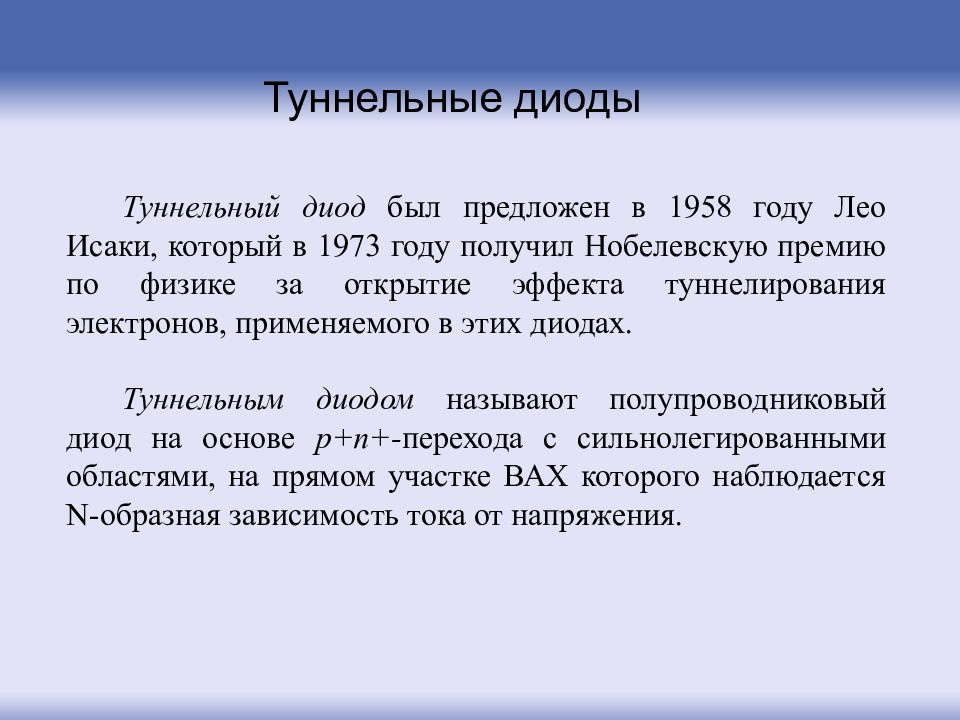

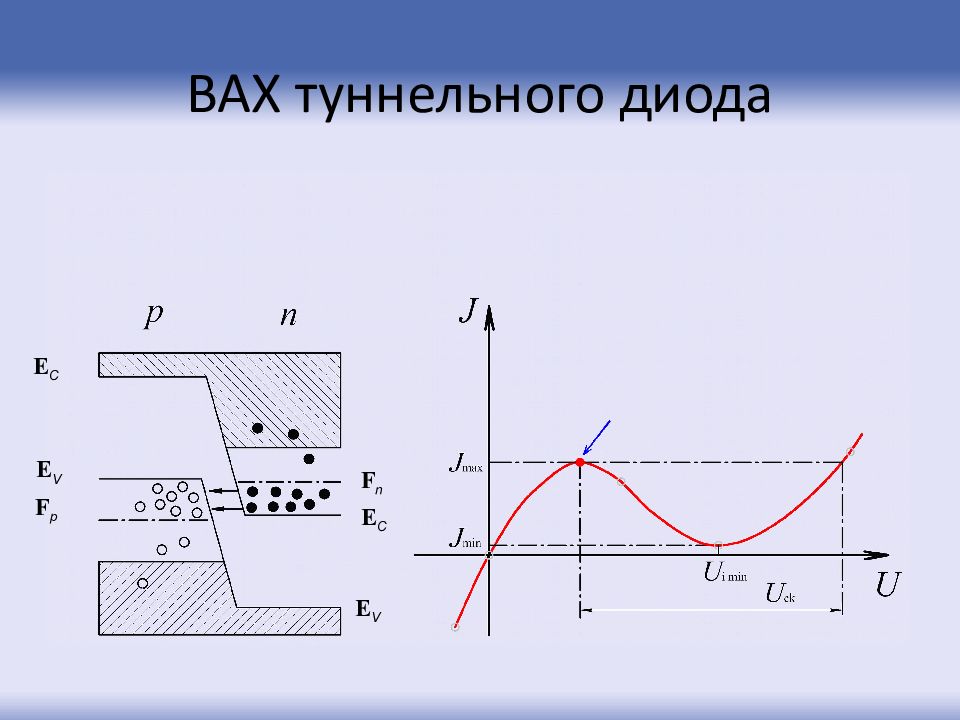

Туннельный диод был предложен в 1958 году Лео Исаки, который в 1973 году получил Нобелевскую премию по физике за открытие эффекта туннелирования электронов, применяемого в этих диодах. Туннельным диодом называют полупроводниковый диод на основе p+n+- перехода с сильнолегированными областями, на прямом участке ВАХ которого наблюдается N -образная зависимость тока от напряжения.

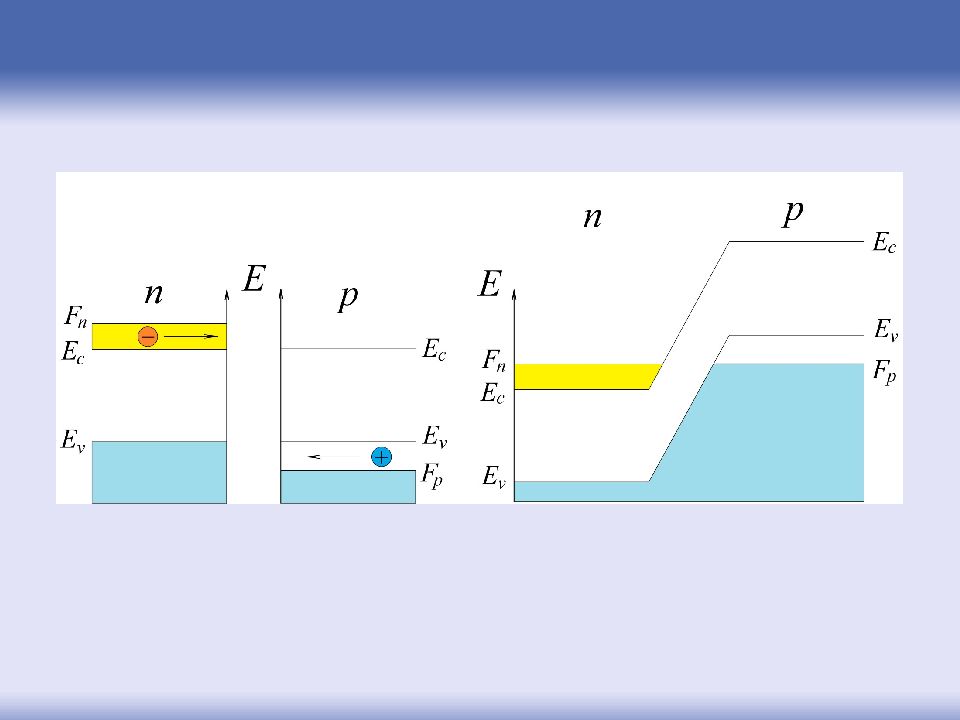

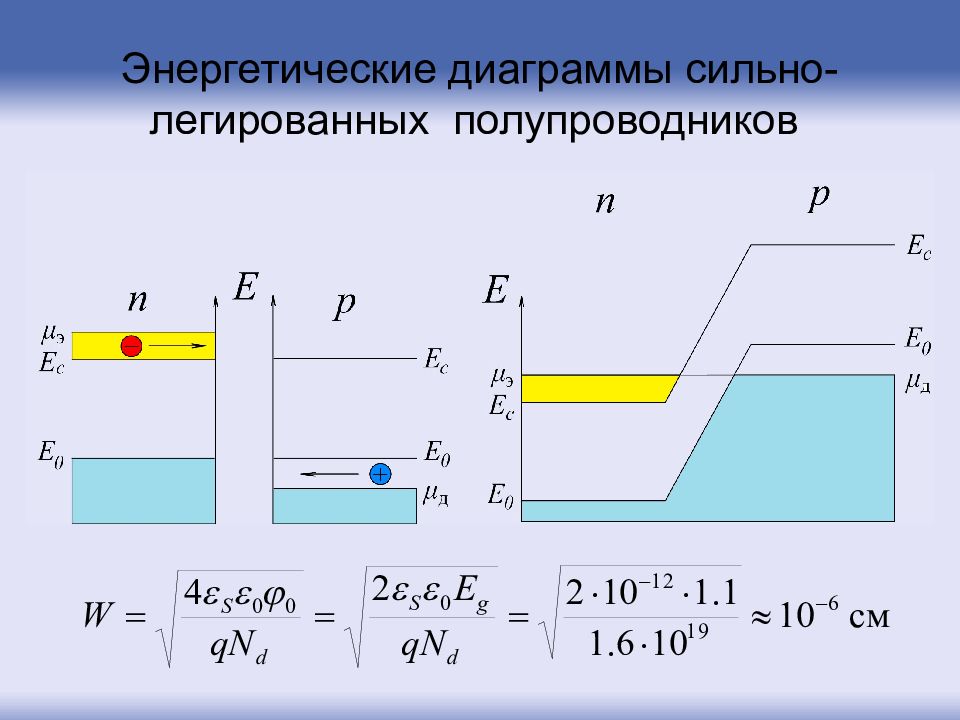

Энергетические диаграммы сильно- легированных полупроводников
E C E C E V E V F p F n
E C E C E V E V F p F n
F n F p E C E C E V E V
E C E C E V E V F p F n
F p F n E C E C E V E V
E V E V E V E V E V E V E C E C E C E C F p F p F p F n F n F n E C E C

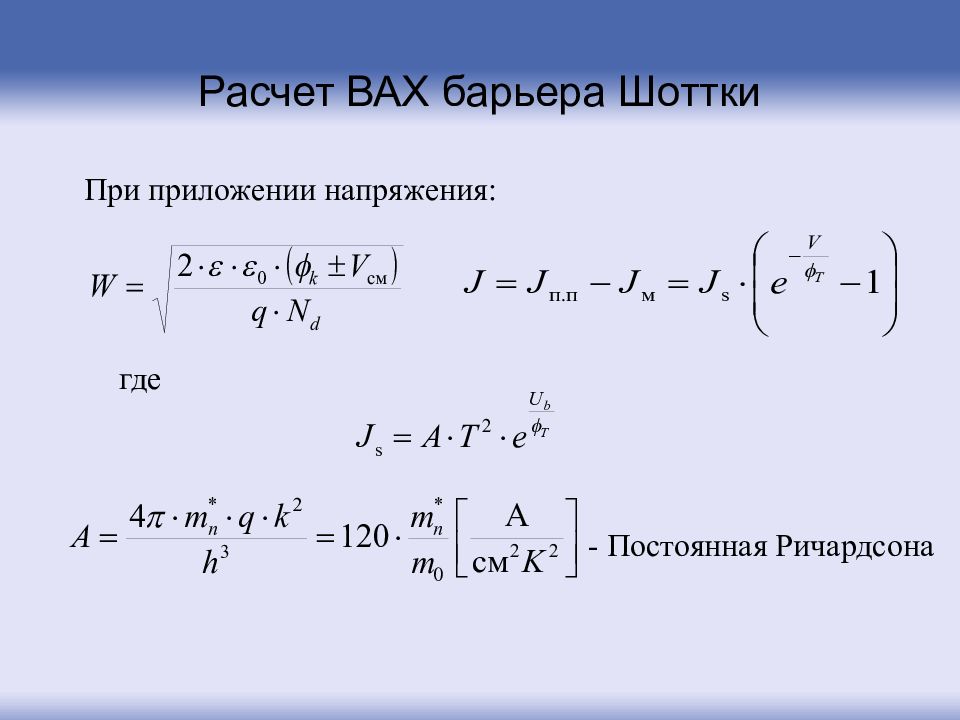

При приложении напряжения: где - Постоянная Ричардсона

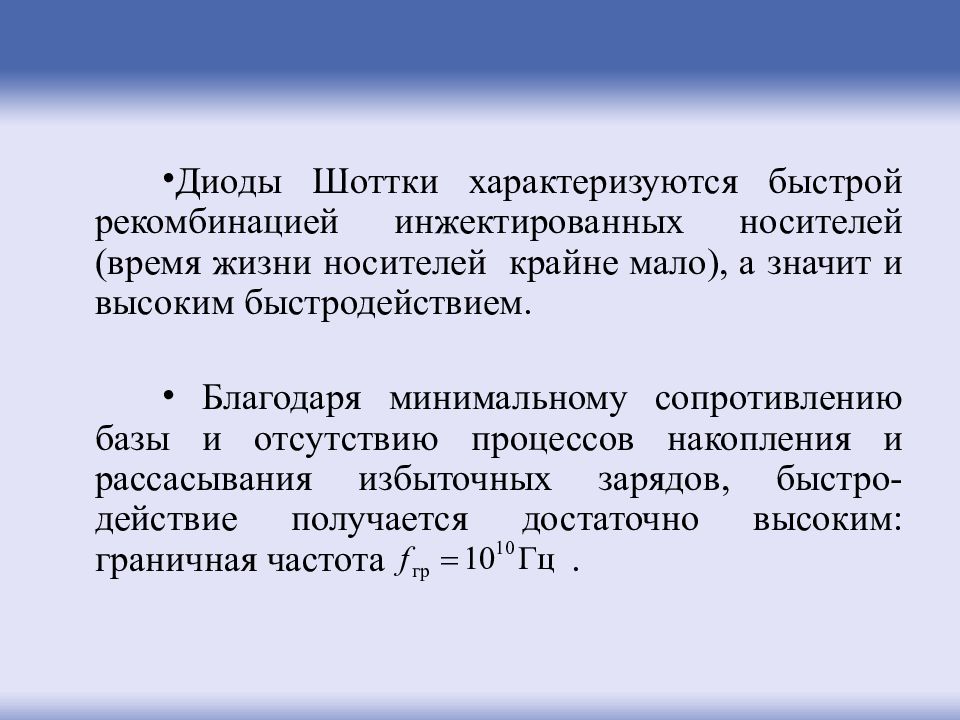

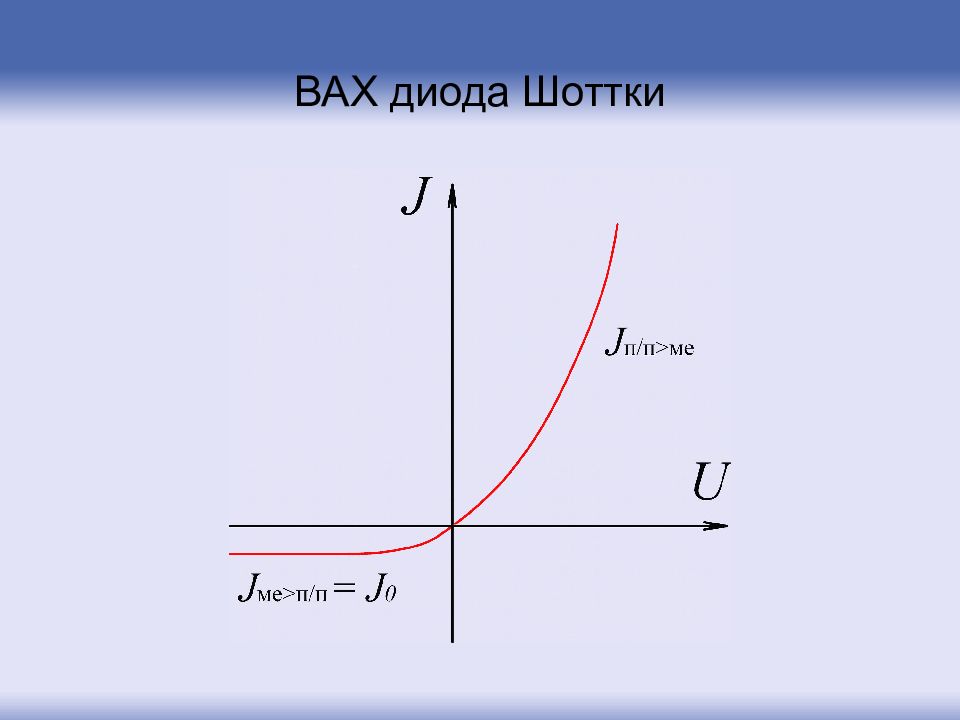

Диоды Шоттки характеризуются быстрой рекомбинацией инжектированных носителей (время жизни носителей крайне мало), а значит и высоким быстродействием. Благодаря минимальному сопротивлению базы и отсутствию процессов накопления и рассасывания избыточных зарядов, быстро-действие получается достаточно высоким: граничная частота.
