к.т.н, доц. каф. ЖАТС Волков А.С. Российский университет транспорта (МИИТ) Российская открытая академия транспорта (РОАТ) Кафедра «Железнодорожная автоматика, телемеханика и связь»
2 Структура дисциплины Лабораторные работы – 8 а.ч.; 2. Лекционные занятия – 8 а.ч.; 3. Курсовой проект. 4. Отчетность - зачет; Экзамен.
3 Структурная схема классификации технологической связи
4 Структурная схема организации первичных и вторичны сетей технологической связи

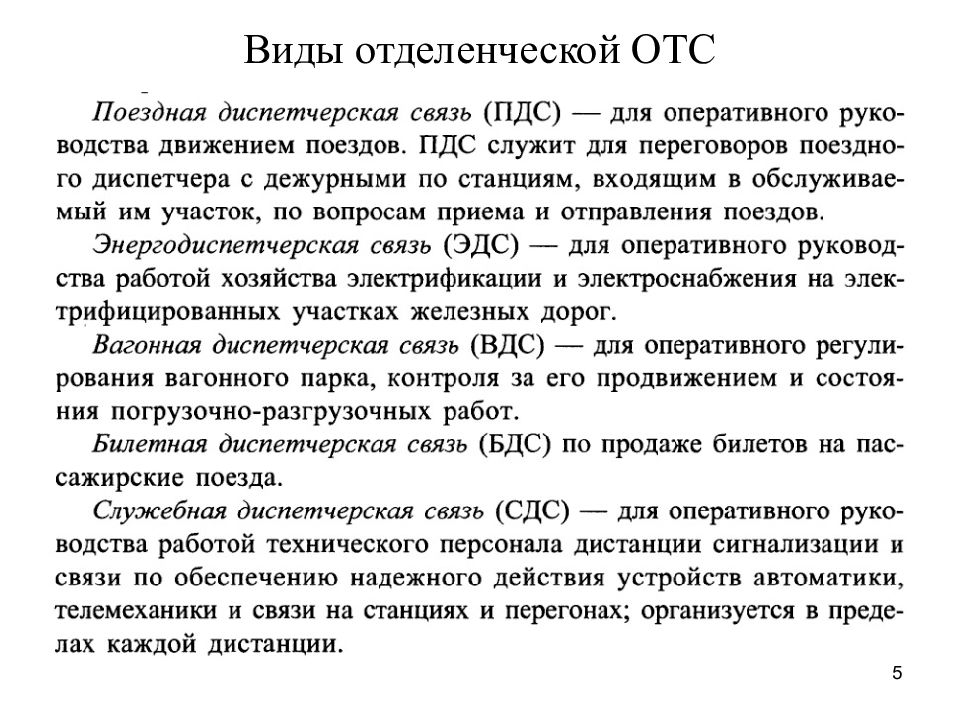

5 Виды отделенческой ОТС

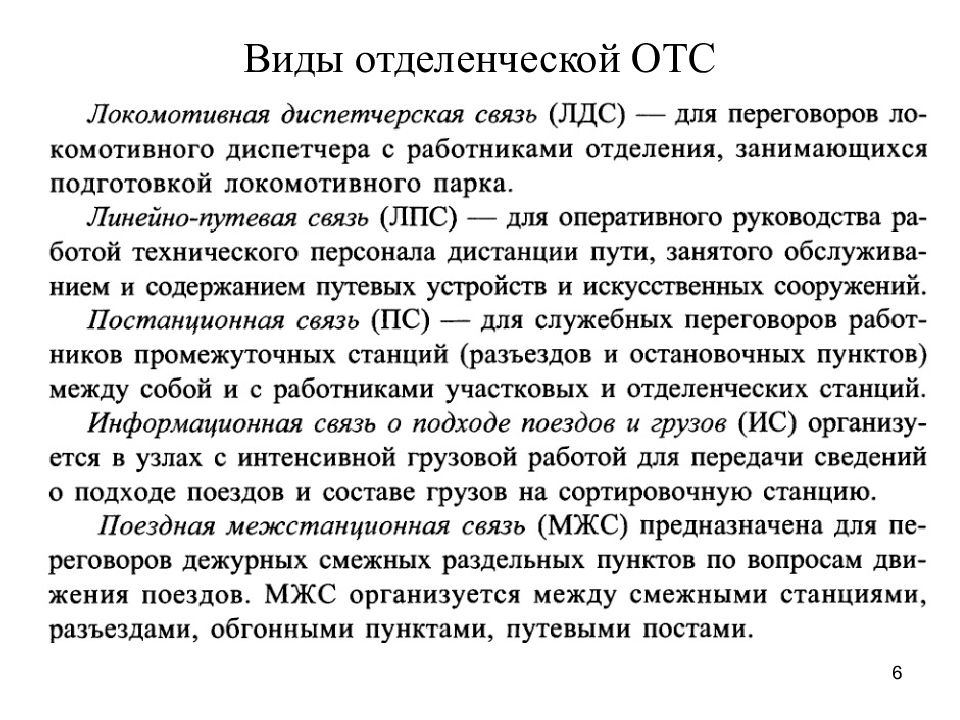

6 Виды отделенческой ОТС
7 Виды отделенческой ОТС
8 Принцип построения каналов ОТС

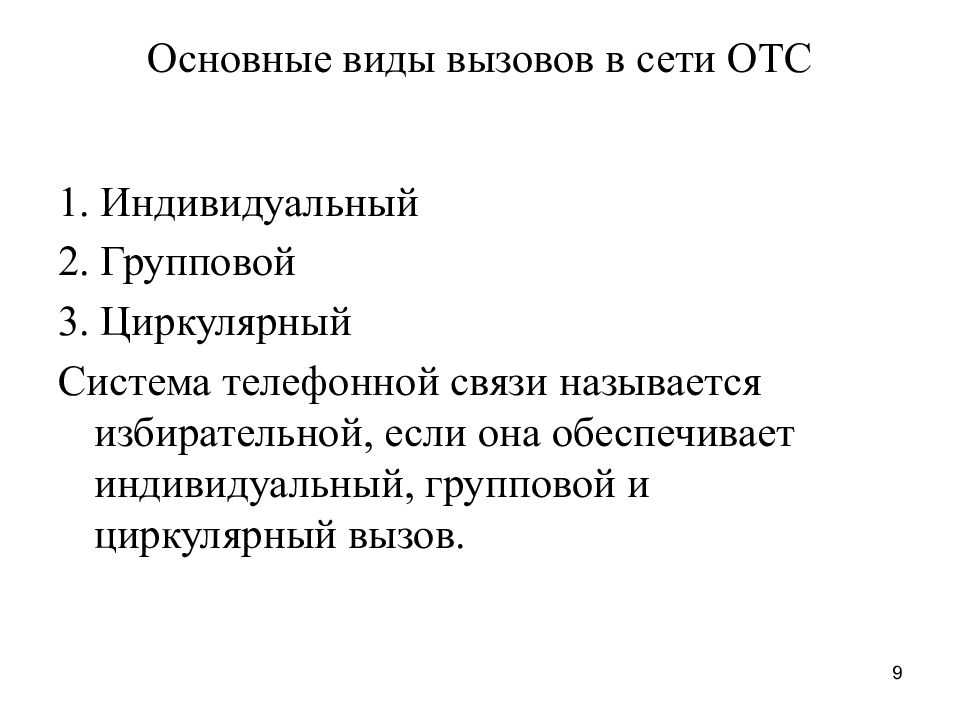

9 Основные виды вызовов в сети ОТС 1. Индивидуальный 2. Групповой 3. Циркулярный Система телефонной связи называется избирательной, если она обеспечивает индивидуальный, групповой и циркулярный вызов.

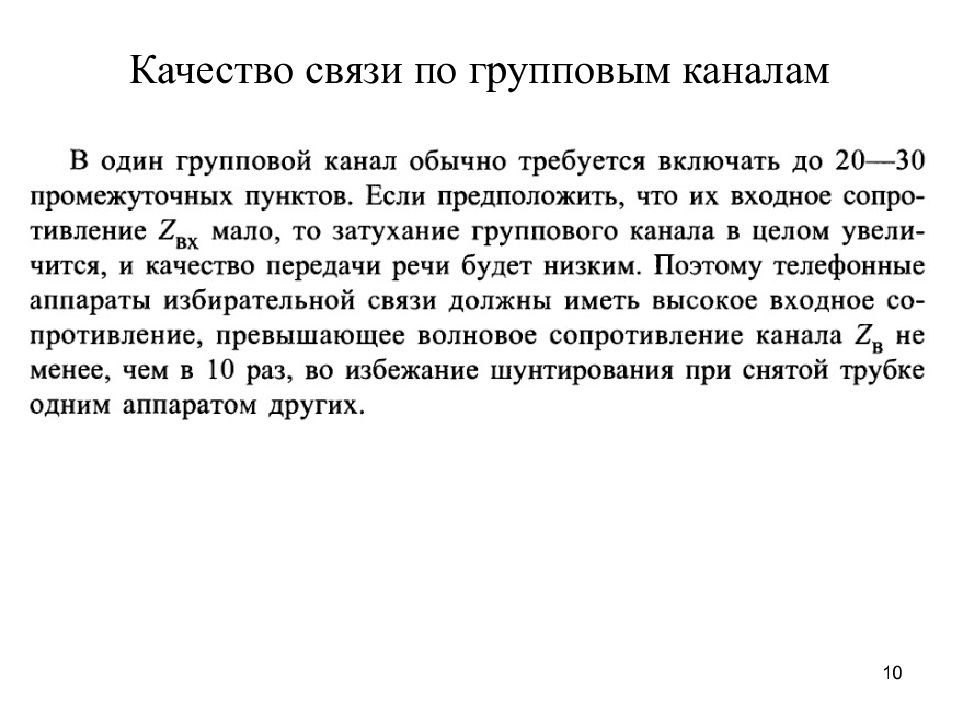

10 Качество связи по групповым каналам

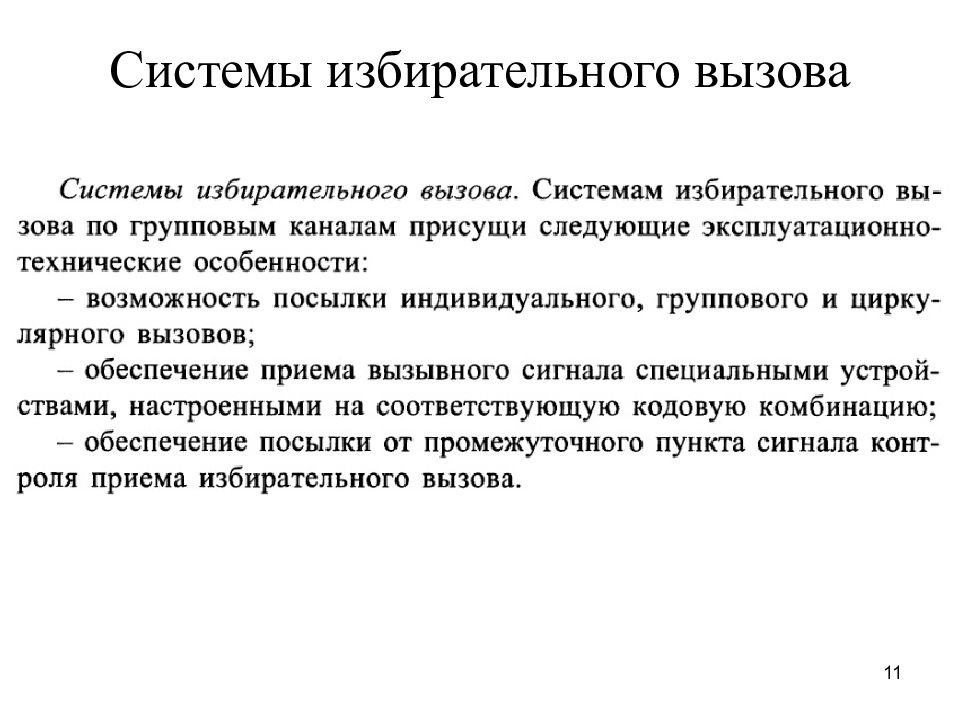

11 Системы избирательного вызова

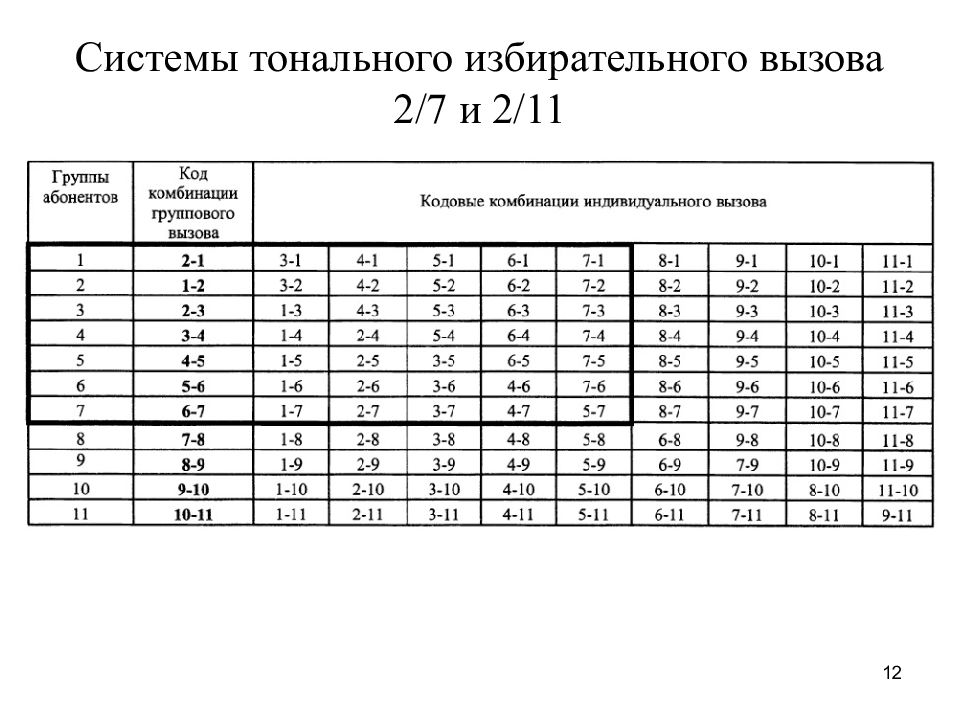

12 Системы тонального избирательного вызова 2/7 и 2/11

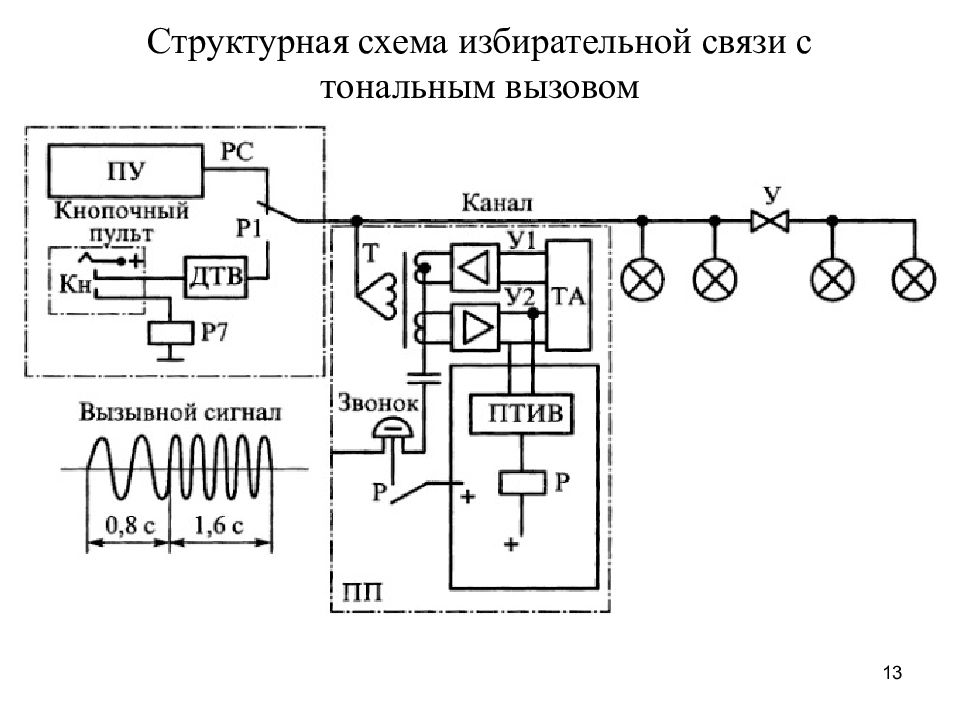

13 Структурная схема избирательной связи с тональным вызовом

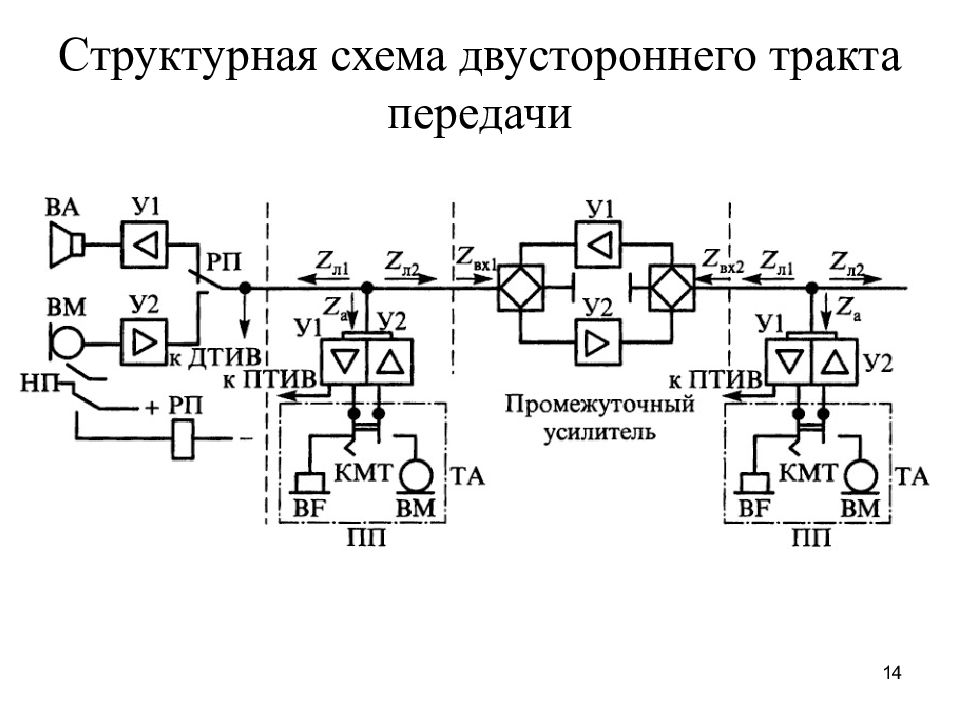

14 Структурная схема двустороннего тракта передачи

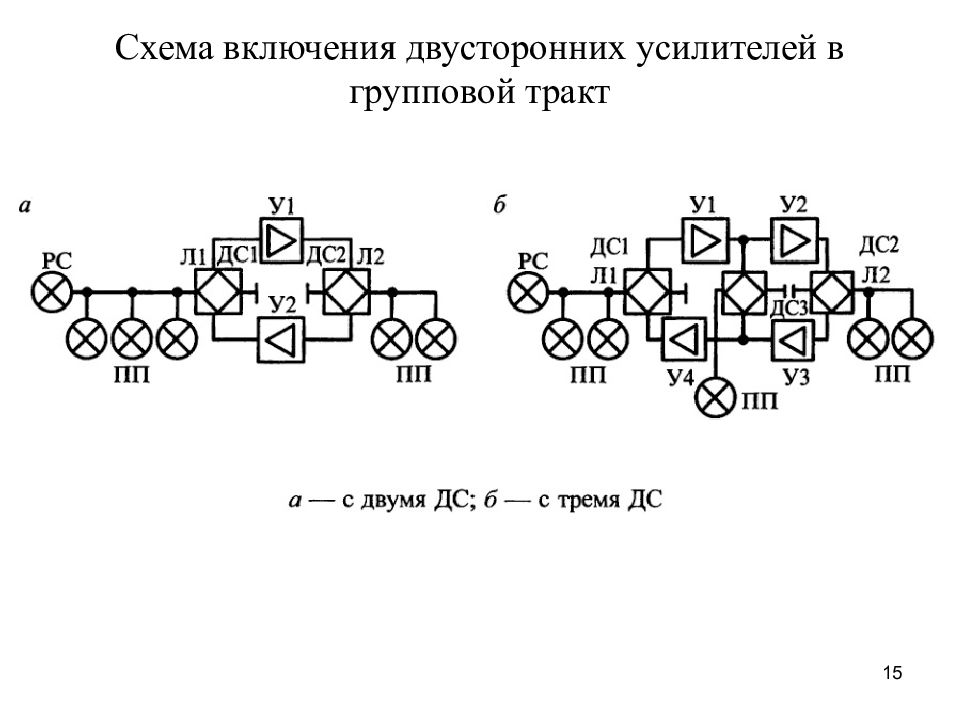

15 Схема включения двусторонних усилителей в групповой тракт

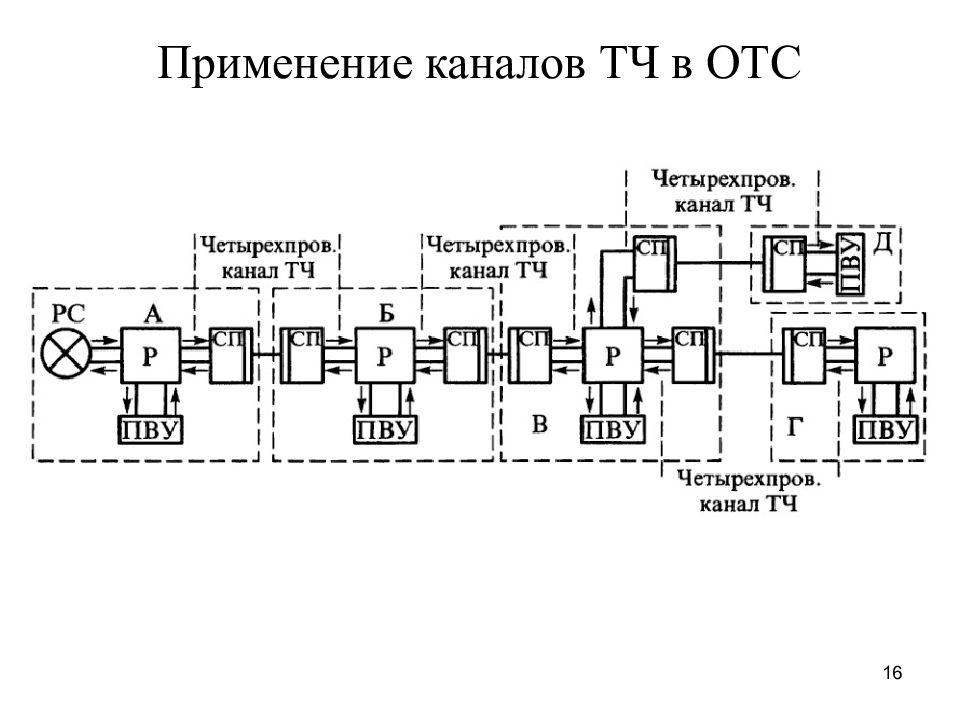

16 Применение каналов ТЧ в ОТС

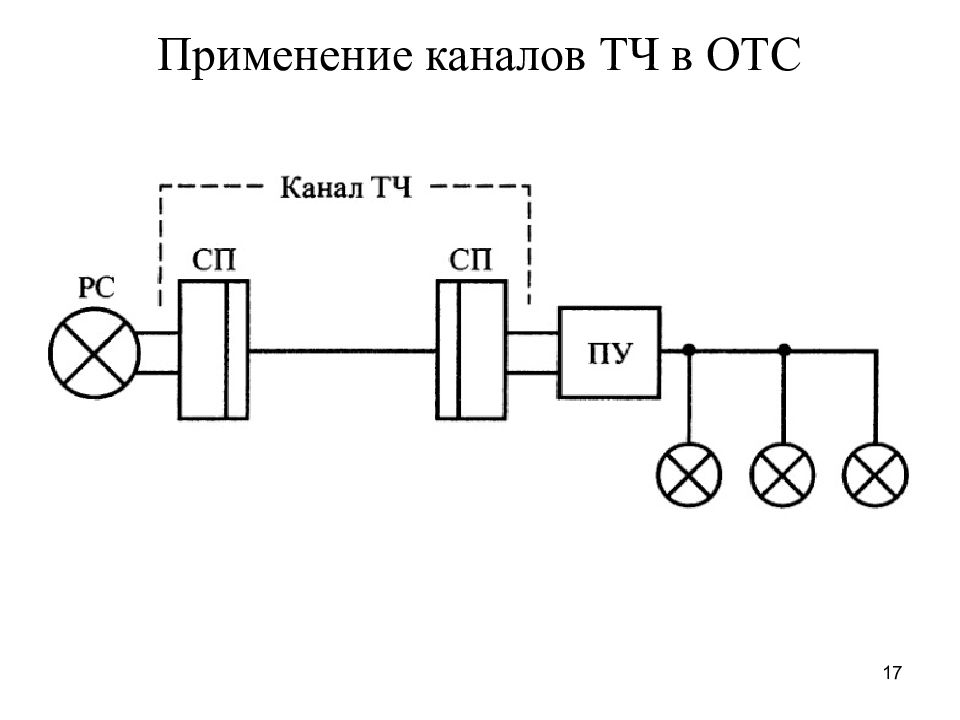

17 Применение каналов ТЧ в ОТС
18 Применение каналов ТЧ в ОТС

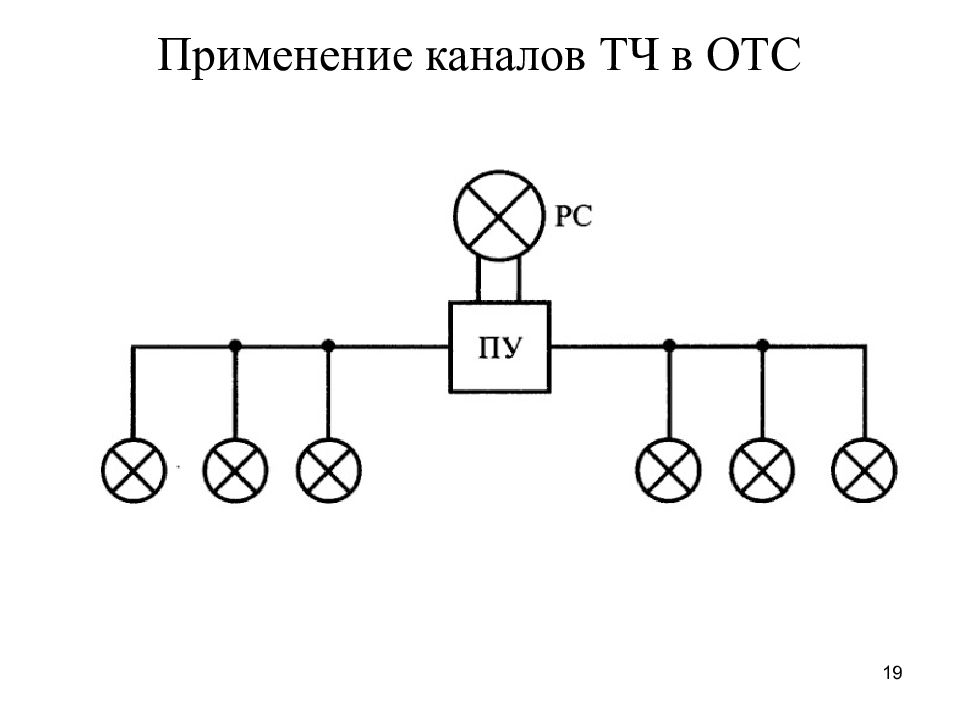

19 Применение каналов ТЧ в ОТС

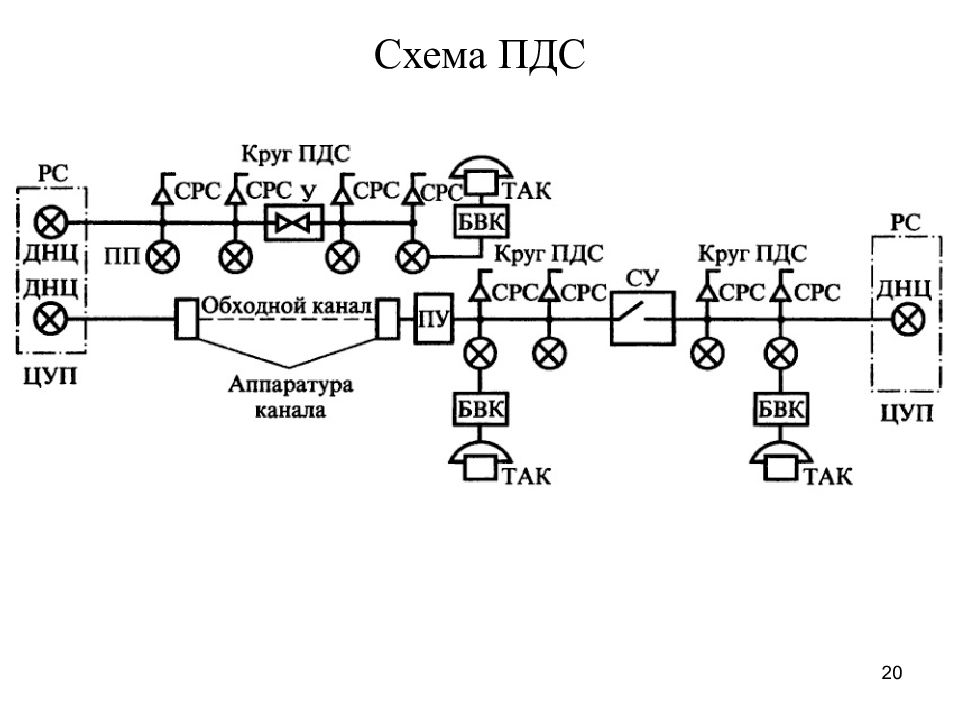

20 Схема ПДС
21 Абоненты ПДС

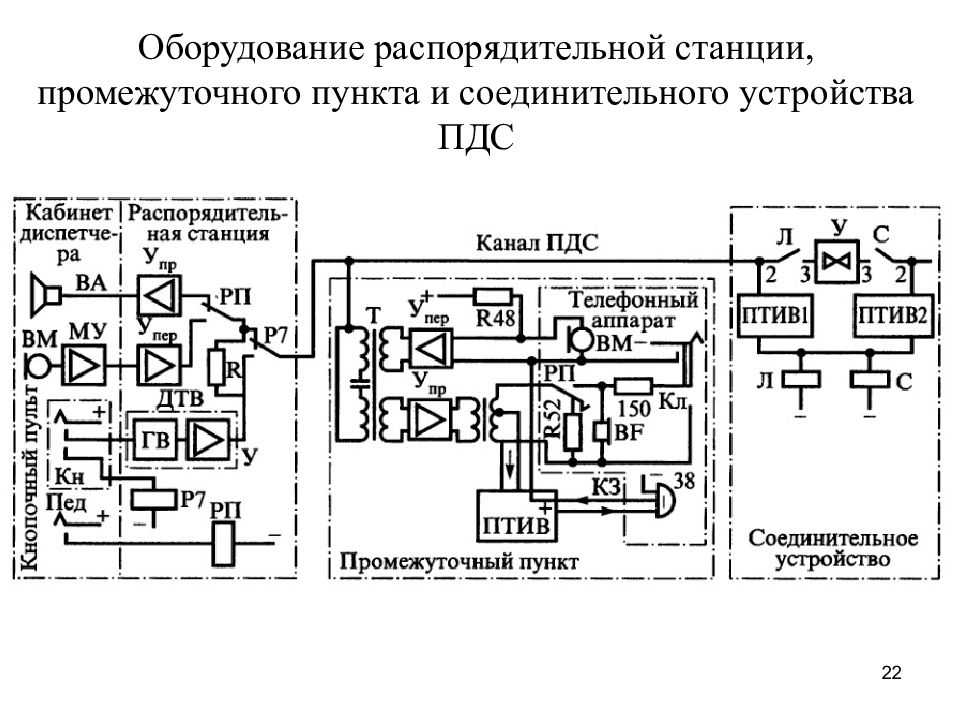

22 Оборудование распорядительной станции, промежуточного пункта и соединительного устройства ПДС

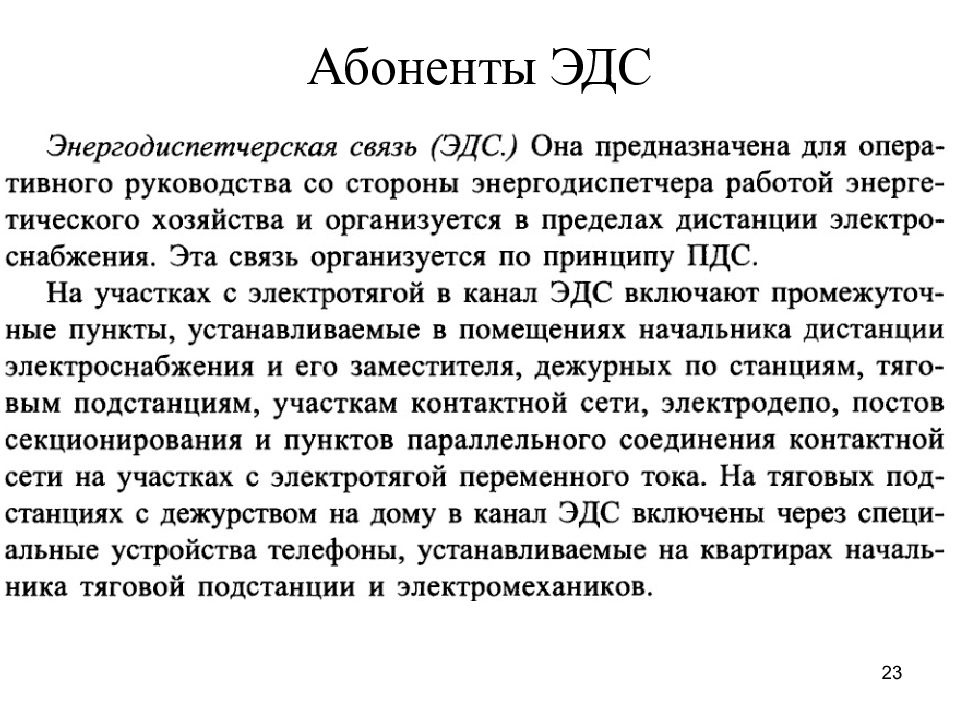

23 Абоненты ЭДС
24 Структурная схема ПС

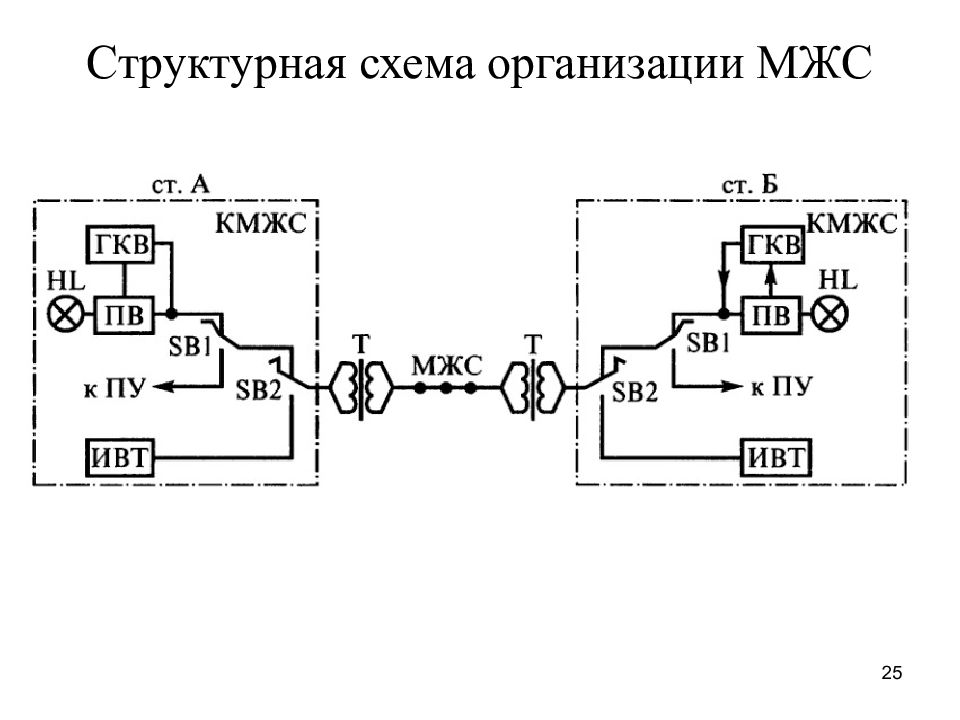

25 Структурная схема организации МЖС

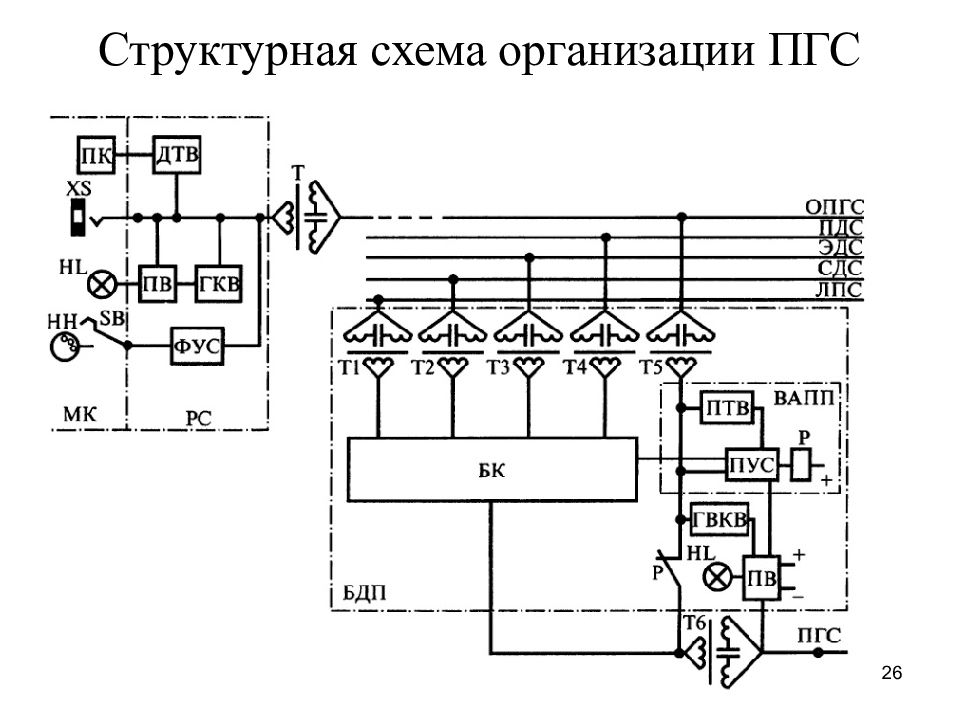

26 Структурная схема организации ПГС
27 Структурная схема организации станционной ОТС

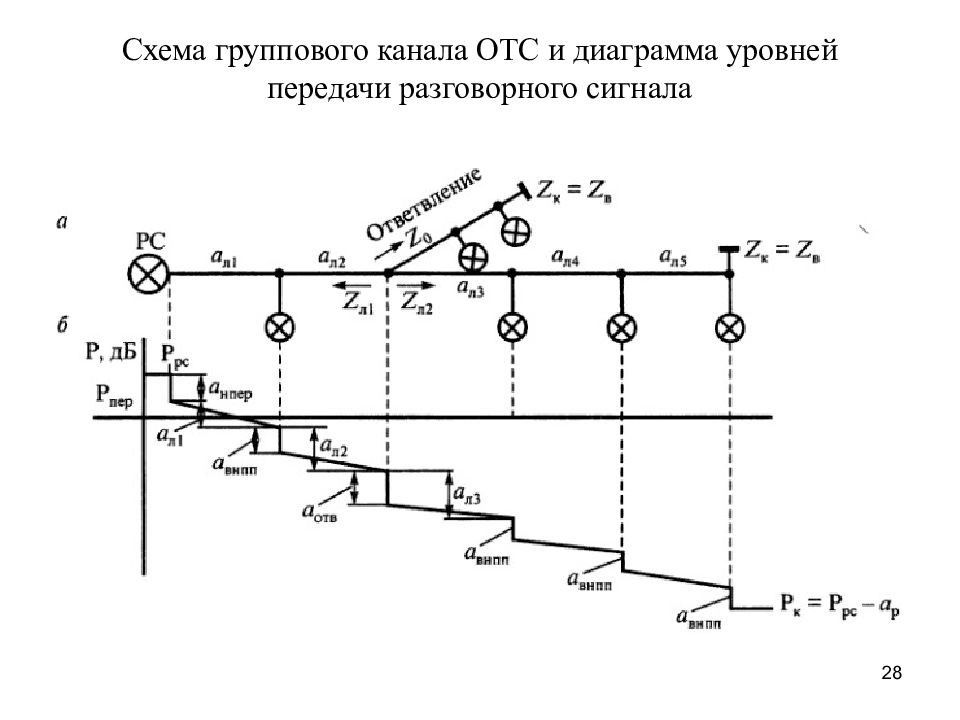

28 Схема группового канала ОТС и диаграмма уровней передачи разговорного сигнала

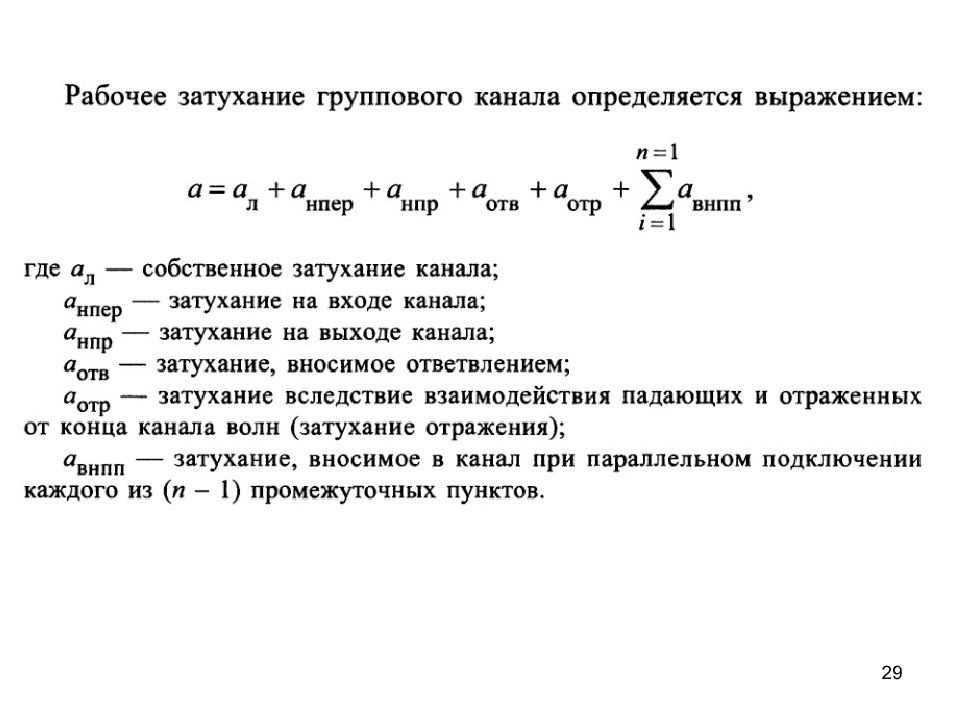

29

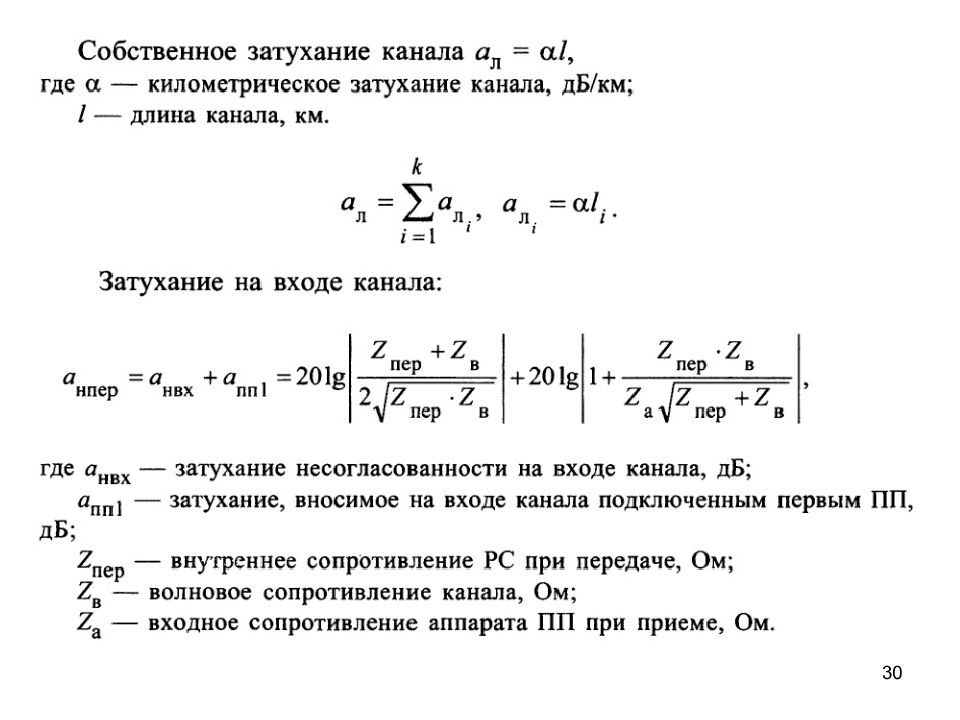

30

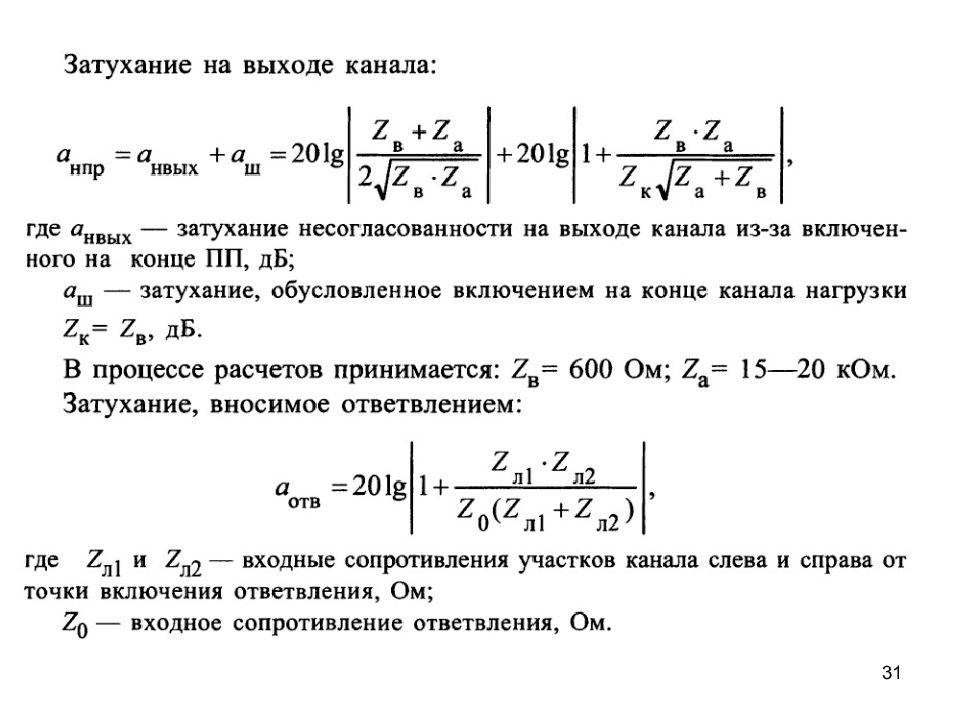

31

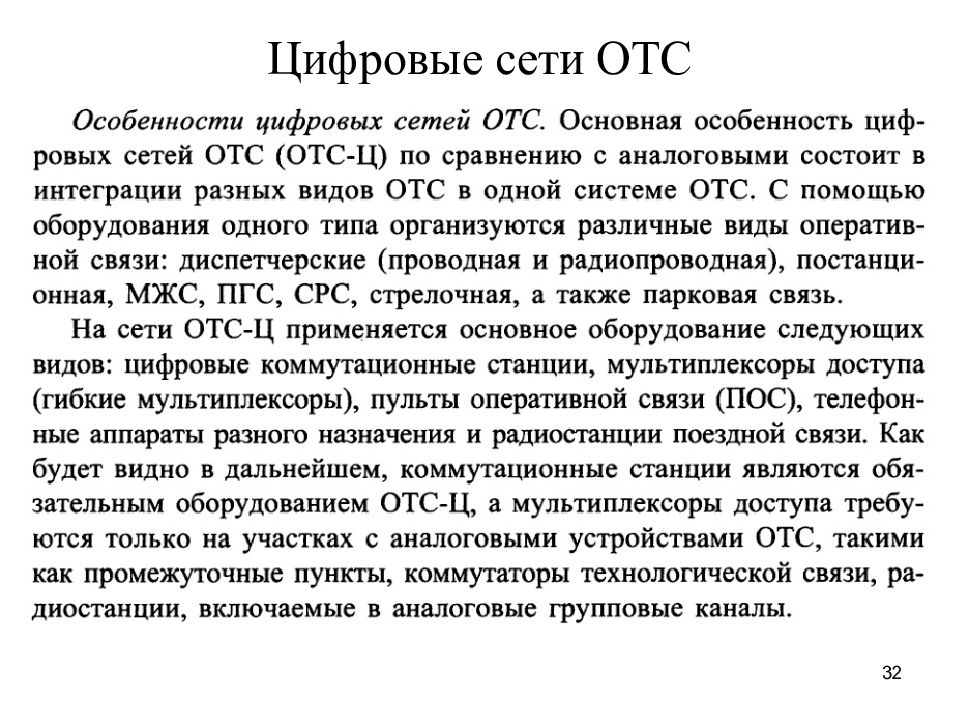

32 Цифровые сети ОТС

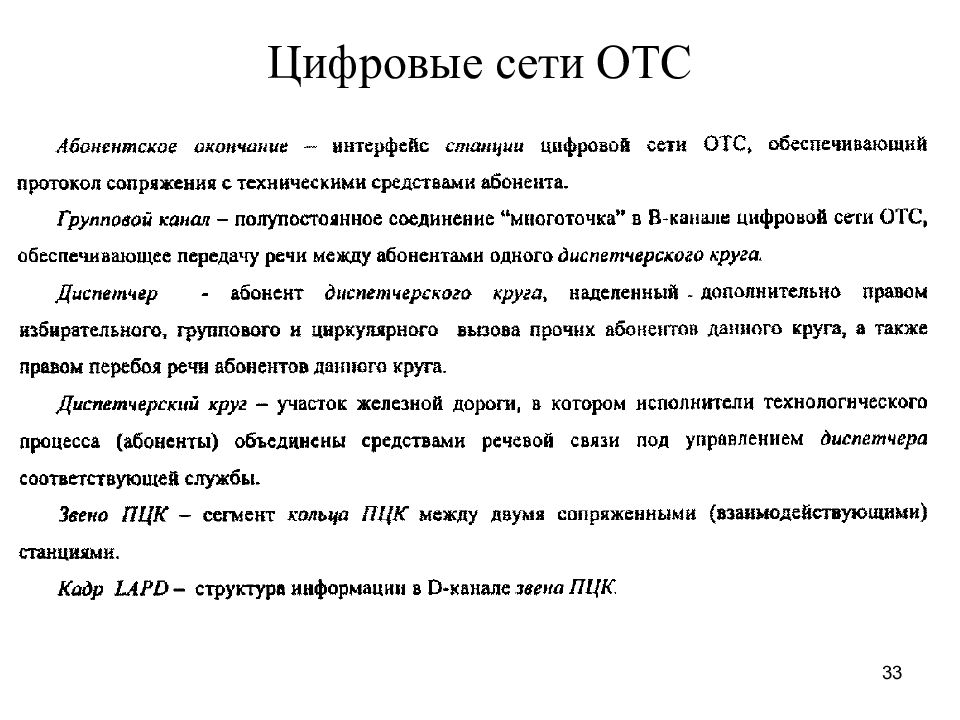

33 Цифровые сети ОТС

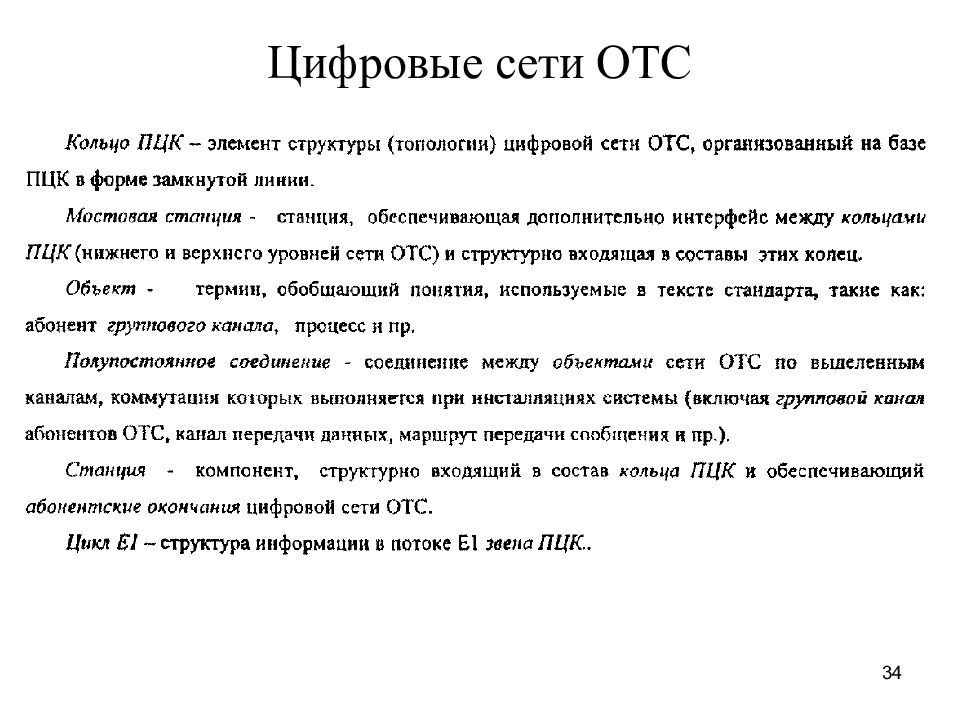

34 Цифровые сети ОТС
35 Типы КС цифровой сети ОТС
36 Способы организации индивидуальных каналов в цифровой сети ОТС
37 Способы организации групповых каналов в цифровой сети ОТС

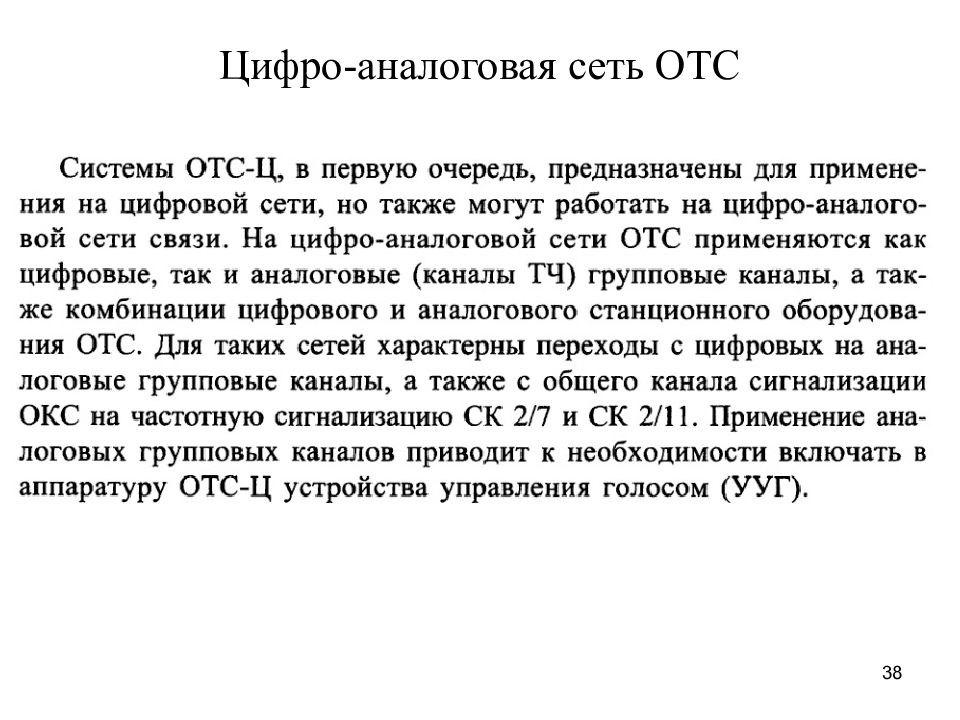

38 Цифро-аналоговая сеть ОТС
39 Особенности цифровой сети ОТС

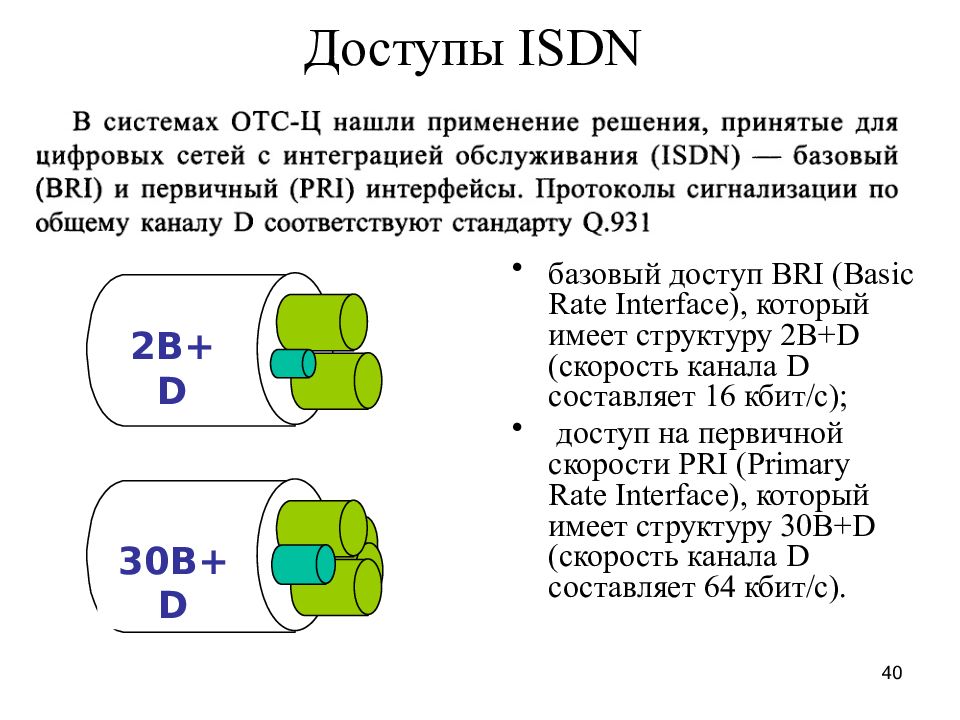

40 Доступы ISDN базовый доступ BR I (Basic Rate Interface), который имеет структуру 2B+D (скорость канала D составляет 16 кбит/с); доступ на первичной скорости PR I (Primary Rate Interface), который имеет структуру 30B+D (скорость канала D составляет 64 кбит/с). 2B+D 30B+D

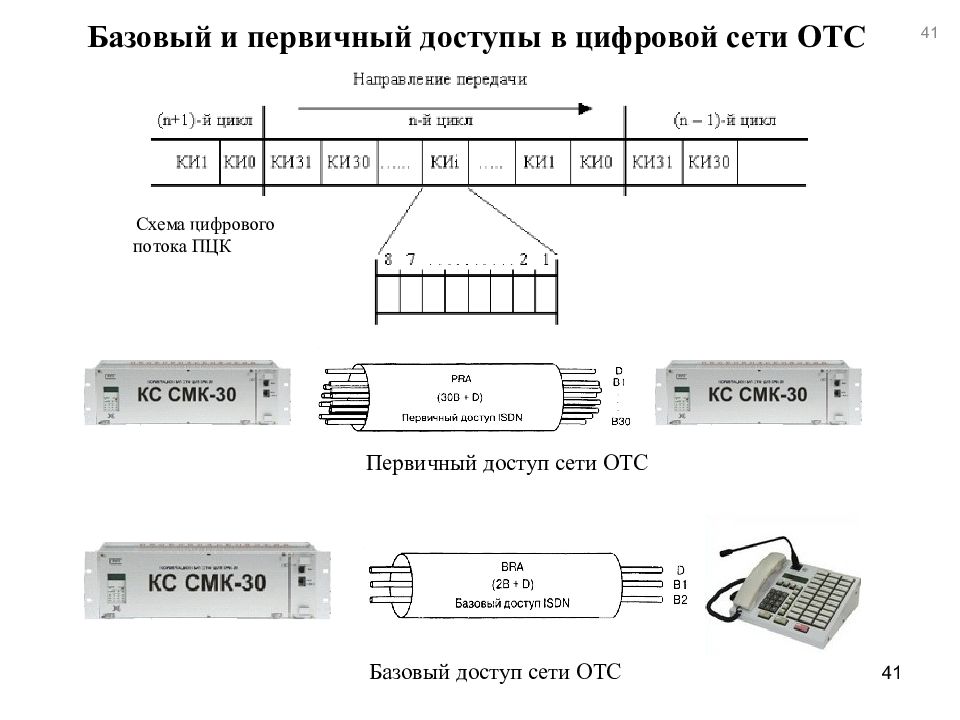

41 Базовый и первичный доступы в цифровой сети ОТС Схема цифрового потока ПЦК 41
42 Комплект конференцсвязи
43 Образование разговорных трактов в групповом канале ОТС

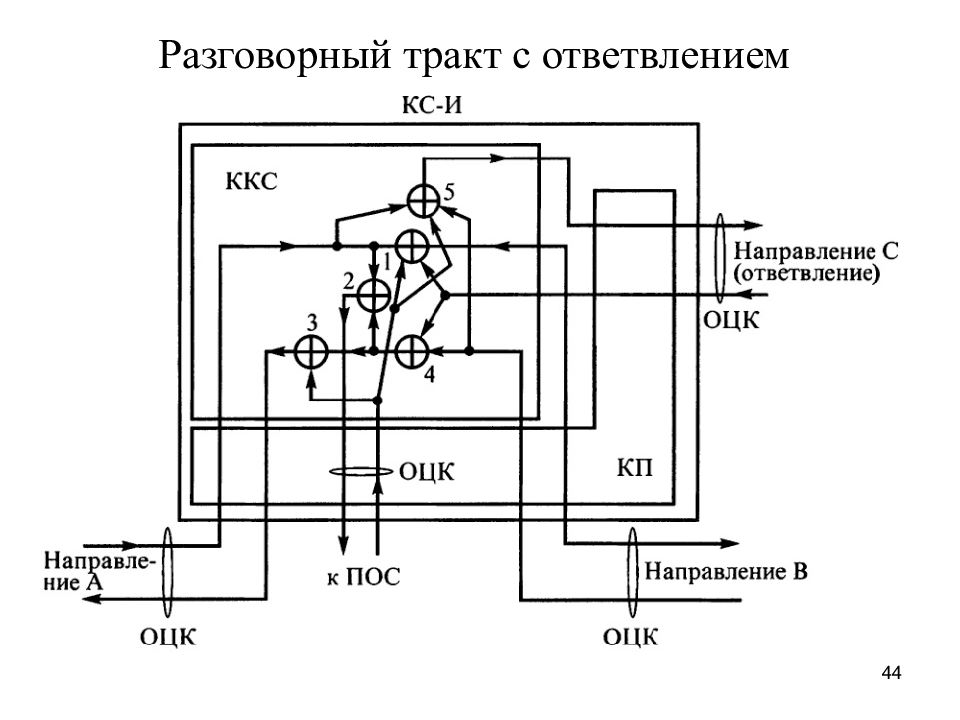

44 Разговорный тракт с ответвлением
45 Индивидуальный вызов в цифровой сети ОТС

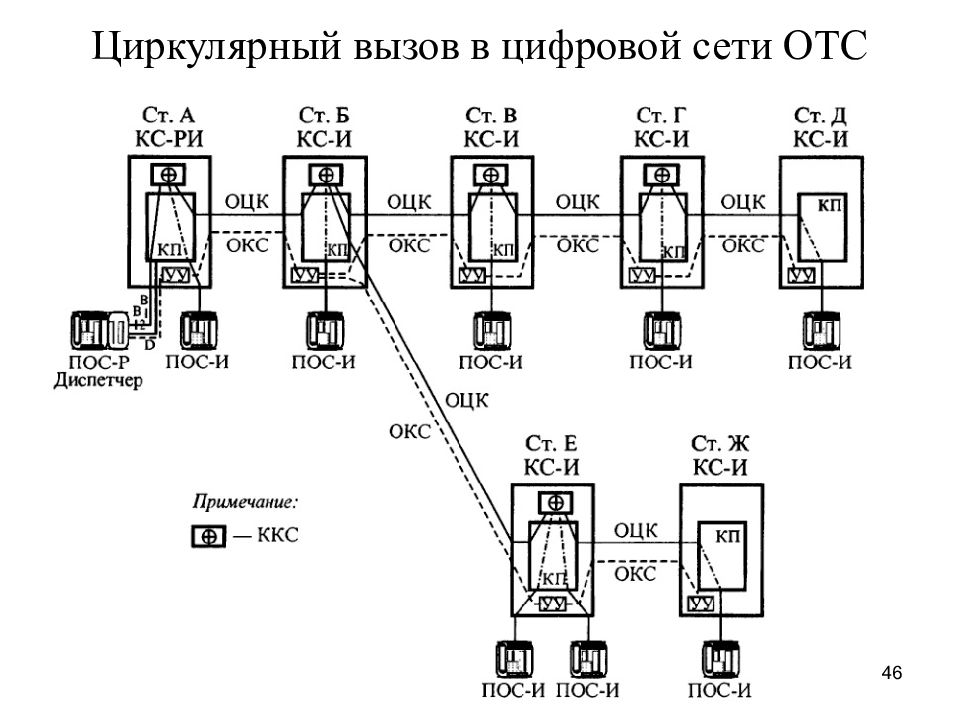

46 Циркулярный вызов в цифровой сети ОТС
47 Соединение в цифровой сети ОТС с аналоговым ответвлением
48 Процесс установления соединения в цифровой сети ОТС

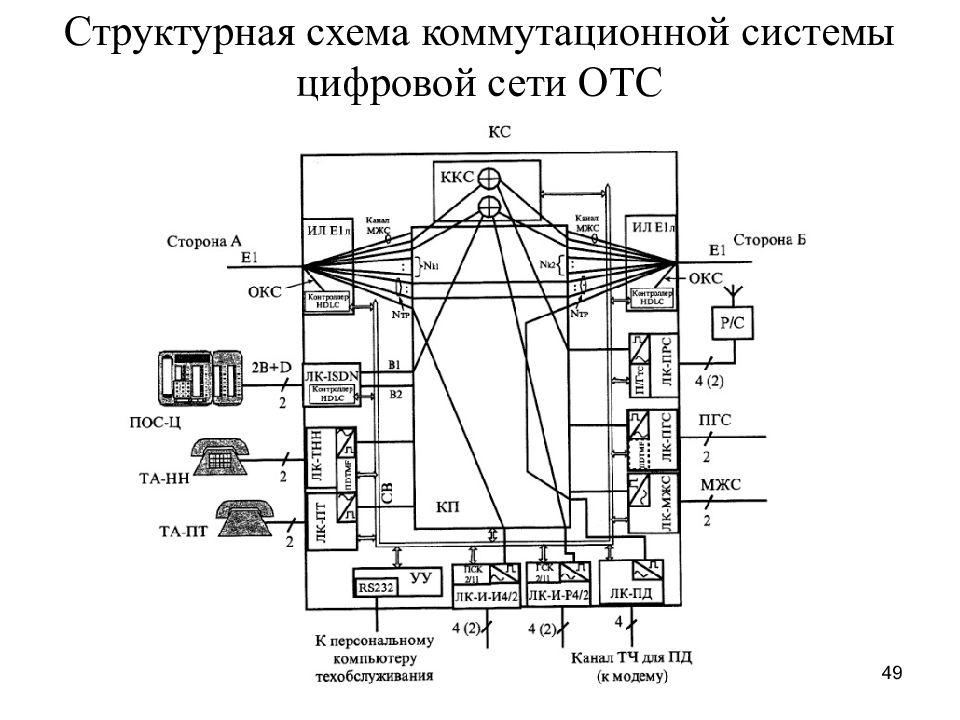

49 Структурная схема коммутационной системы цифровой сети ОТС

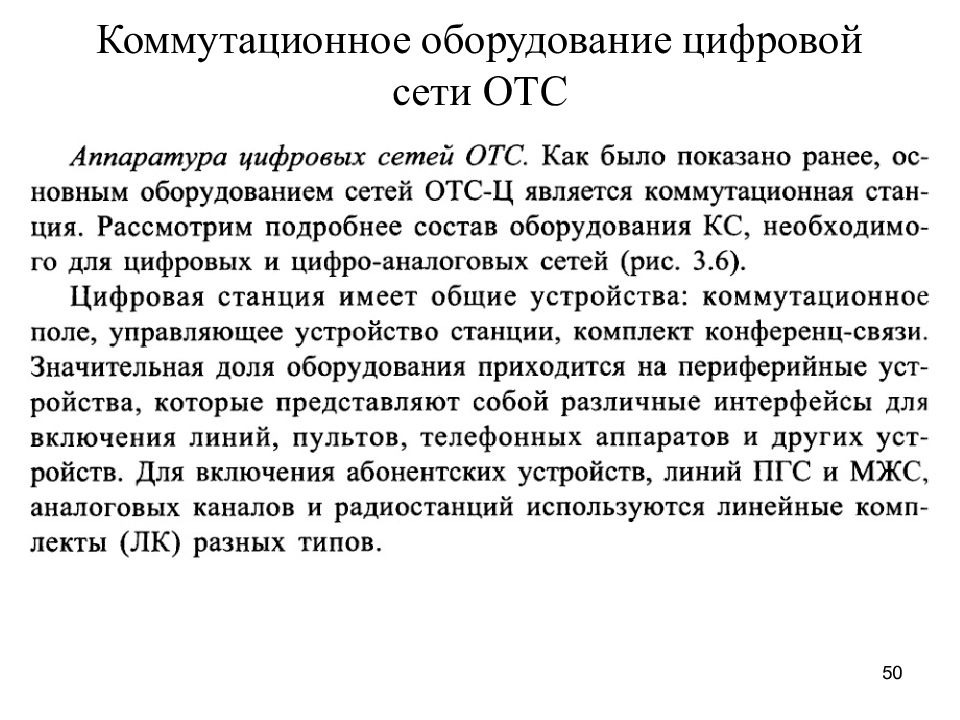

50 Коммутационное оборудование цифровой сети ОТС

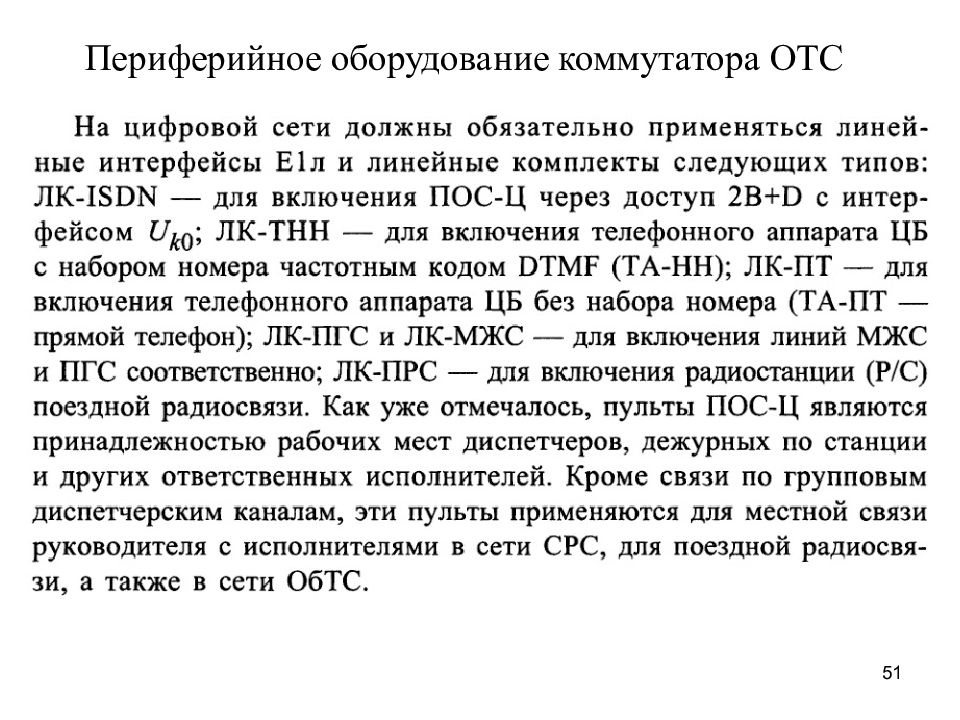

51 Периферийное оборудование коммутатора ОТС

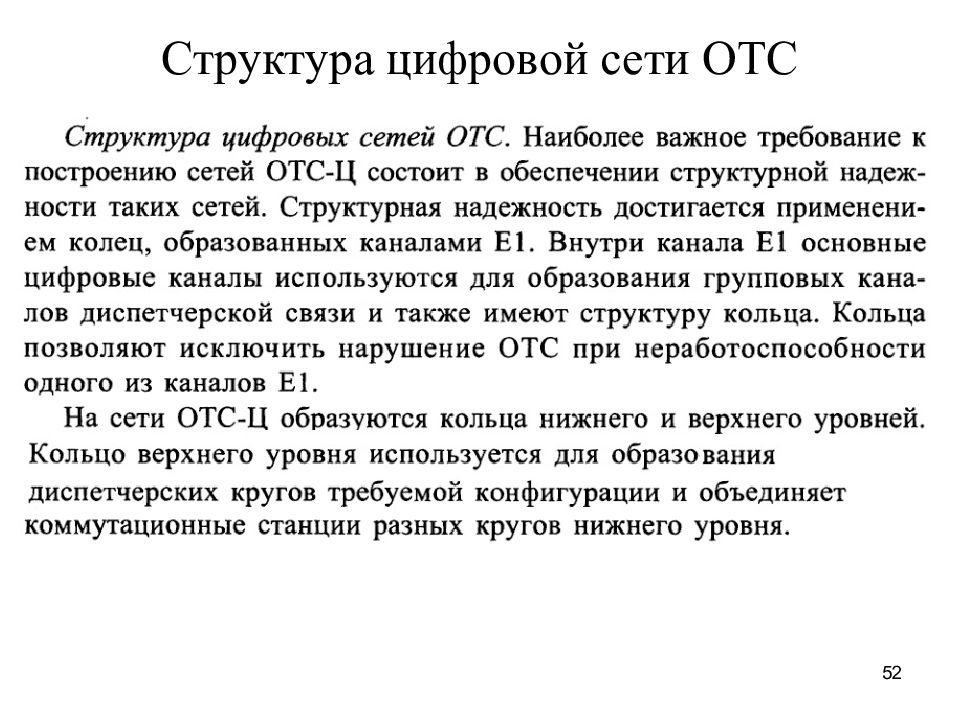

52 Структура цифровой сети ОТС

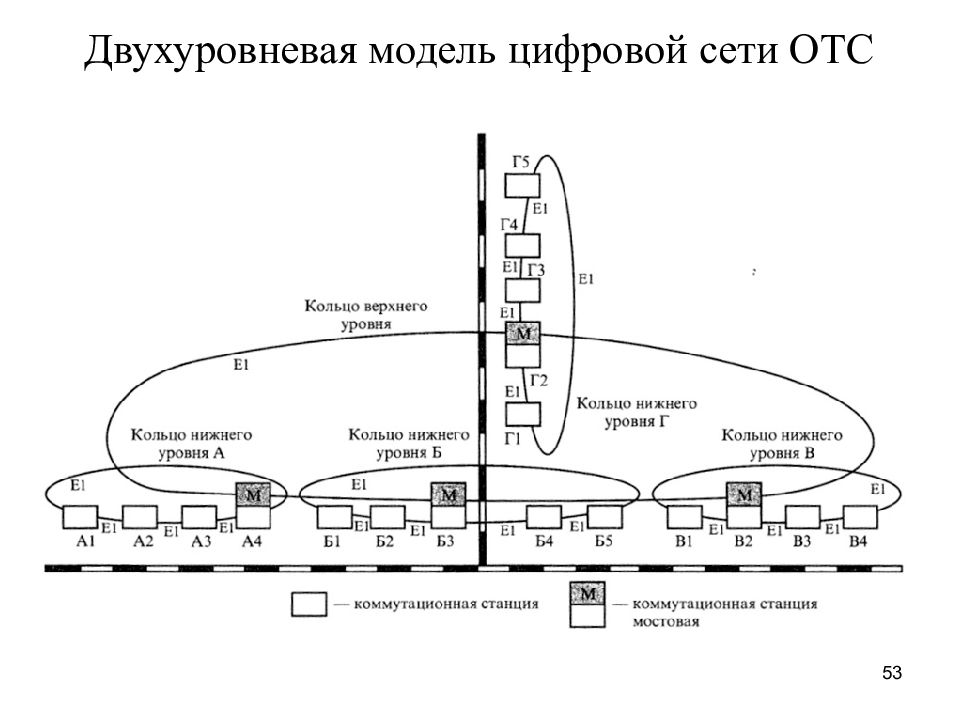

53 Двухуровневая модель цифровой сети ОТС

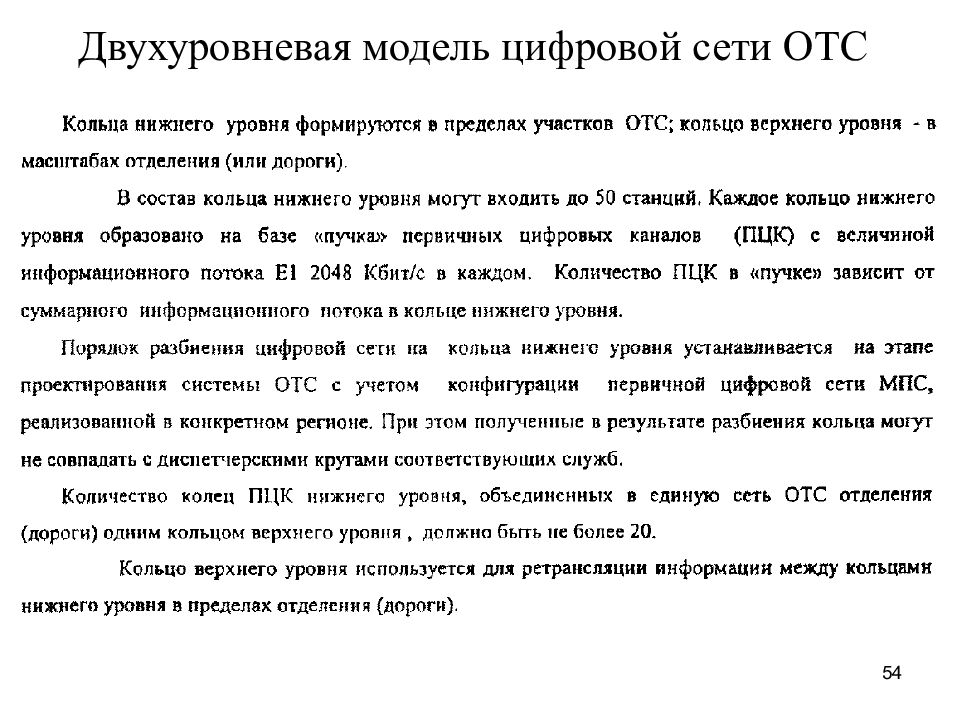

54 Двухуровневая модель цифровой сети ОТС

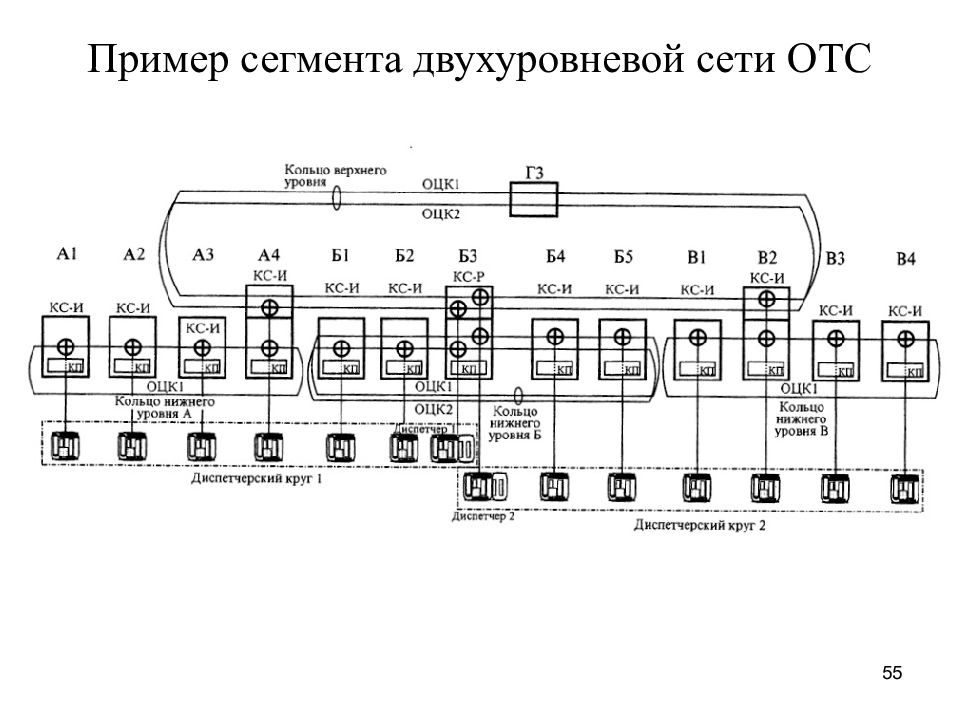

55 Пример сегмента двухуровневой сети ОТС

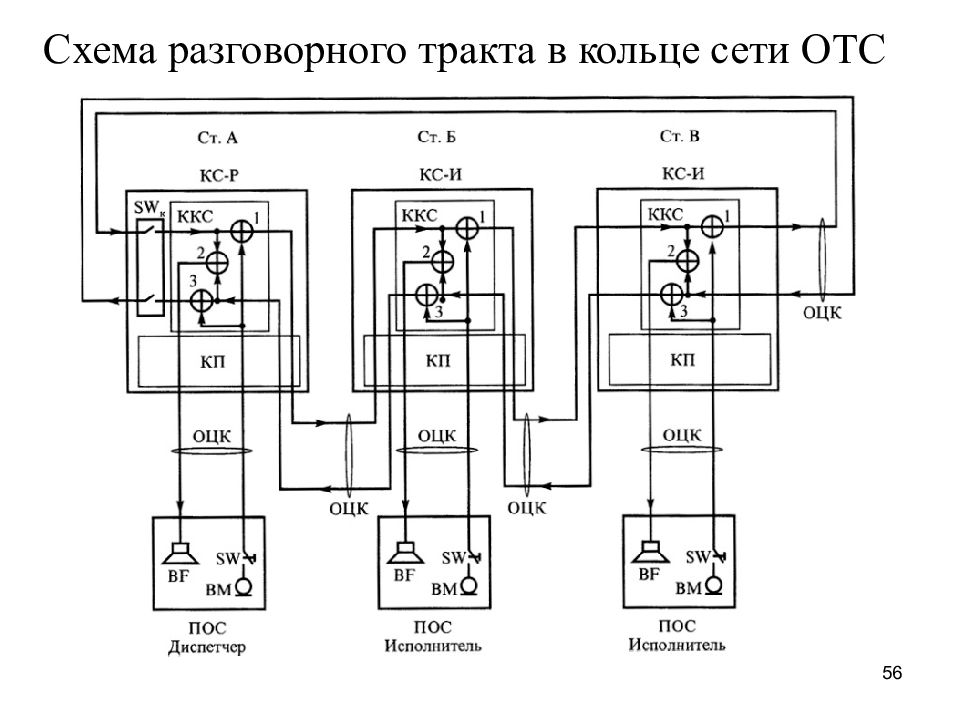

56 Схема разговорного тракта в кольце сети ОТС

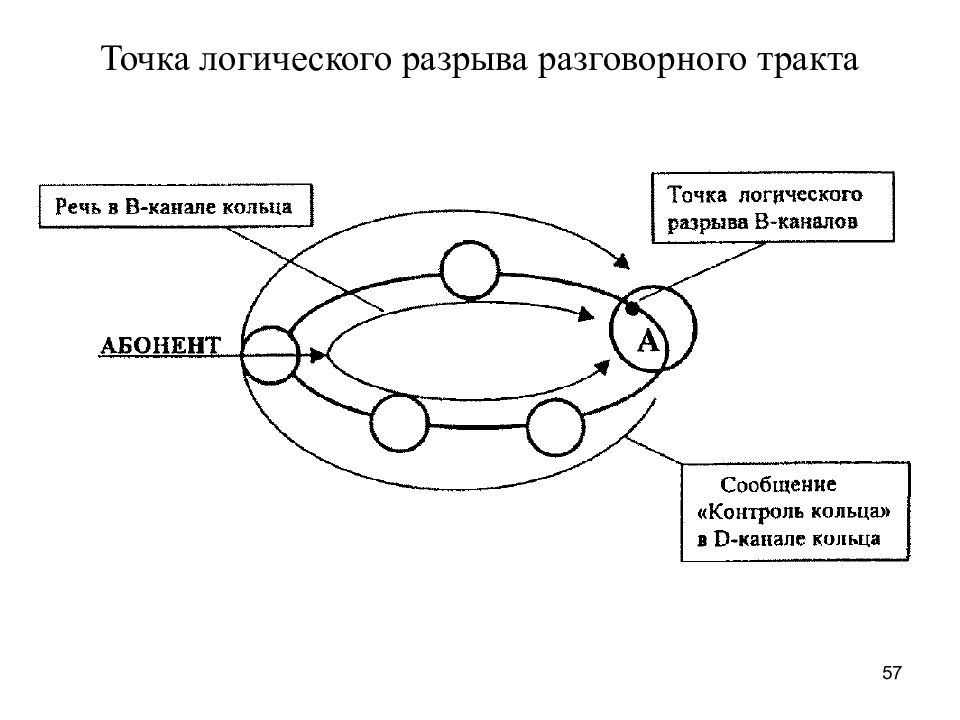

57 Точка логического разрыва разговорного тракта

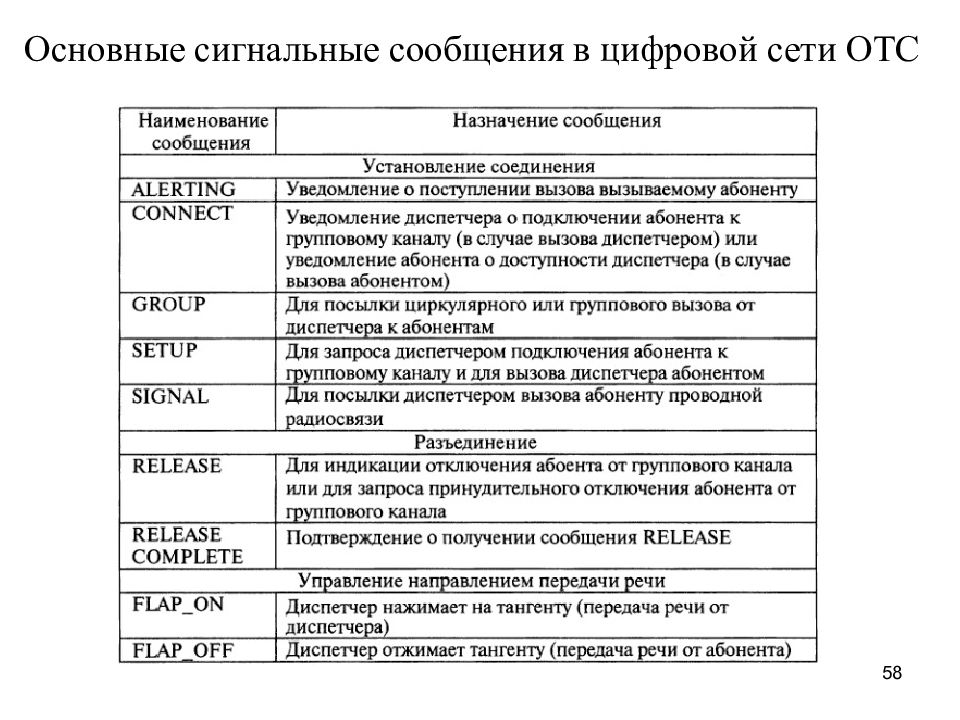

58 Основные сигнальные сообщения в цифровой сети ОТС

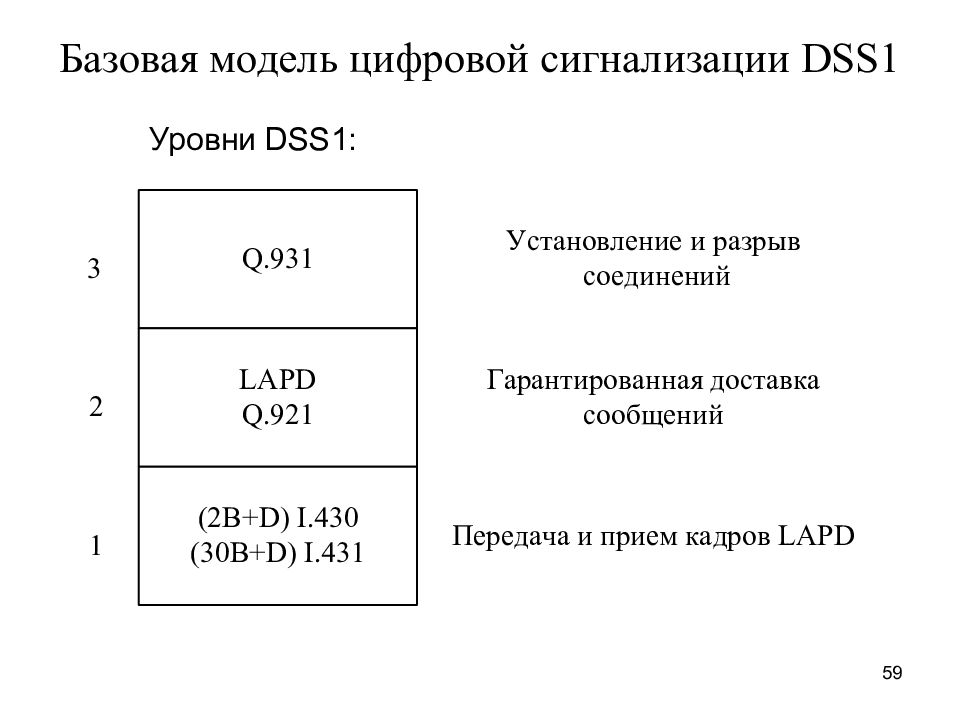

59 Базовая модель цифровой сигнализации DSS1 Уровни DSS1 :
60 Назначение уровней DSS1 первый уровень (физический) объединяет в себе функции, обеспечивающие использование физической среды для передачи битов; второй уровень обеспечивает управление доступом к D каналу и упорядоченную передачу по нему служебных данных в виде стандартным образом оформленных кадров с применением помехоустойчивого кодирования; третий уровень формирует и обрабатывает служебную информацию управления коммутируемыми соединениями, заполняющую кадры второго уровня.

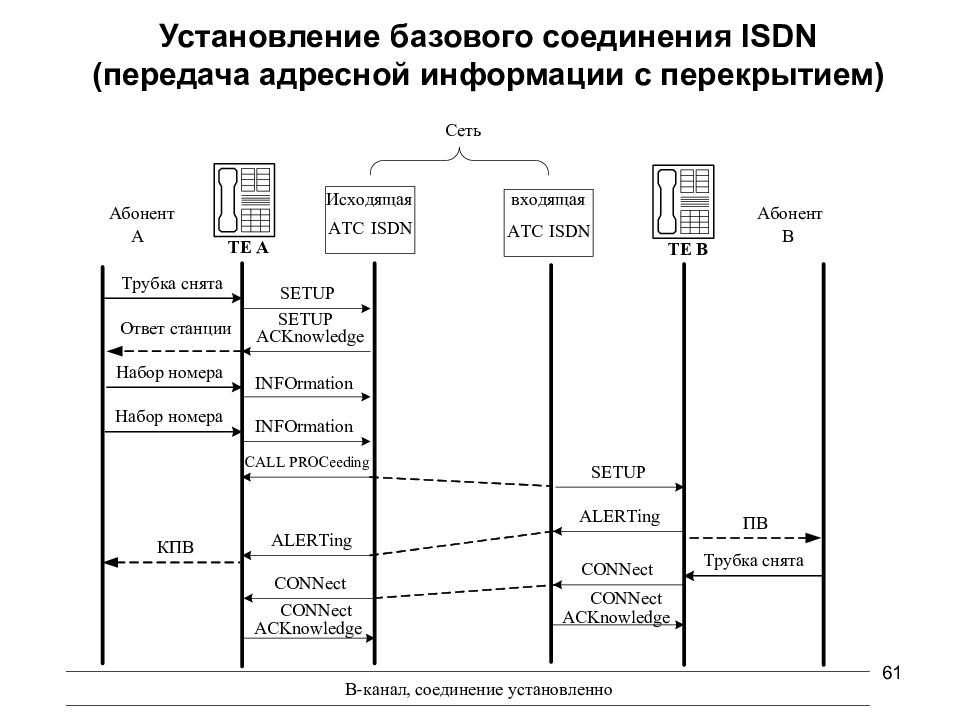

61 Установление базового соединения ISDN (передача адресной информации с перекрытием)

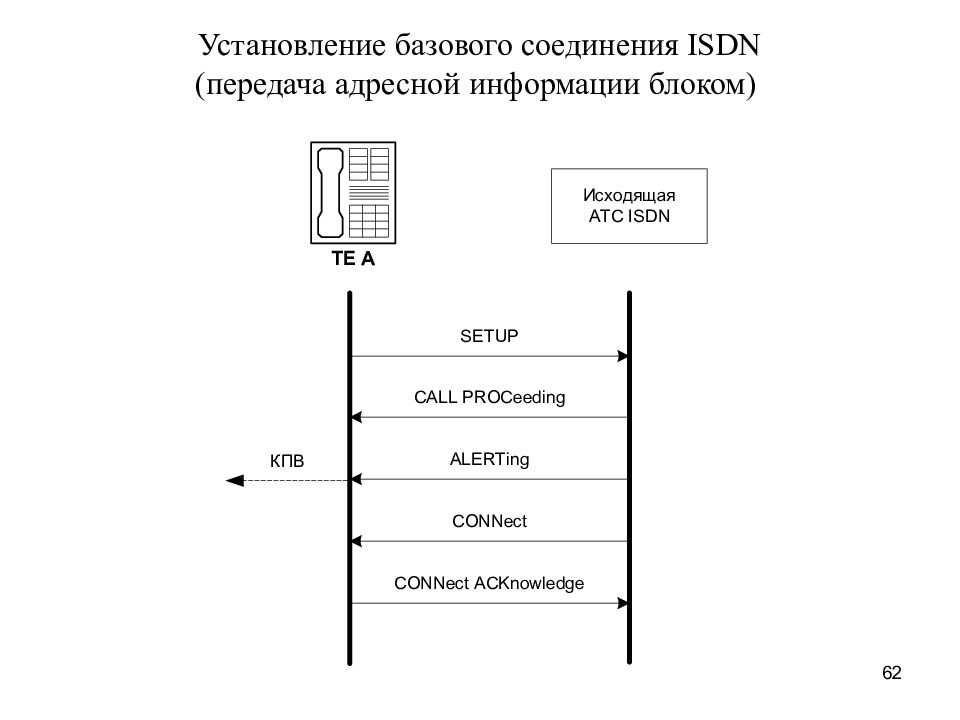

62 Установление базового соединения ISDN (передача адресной информации блоком)

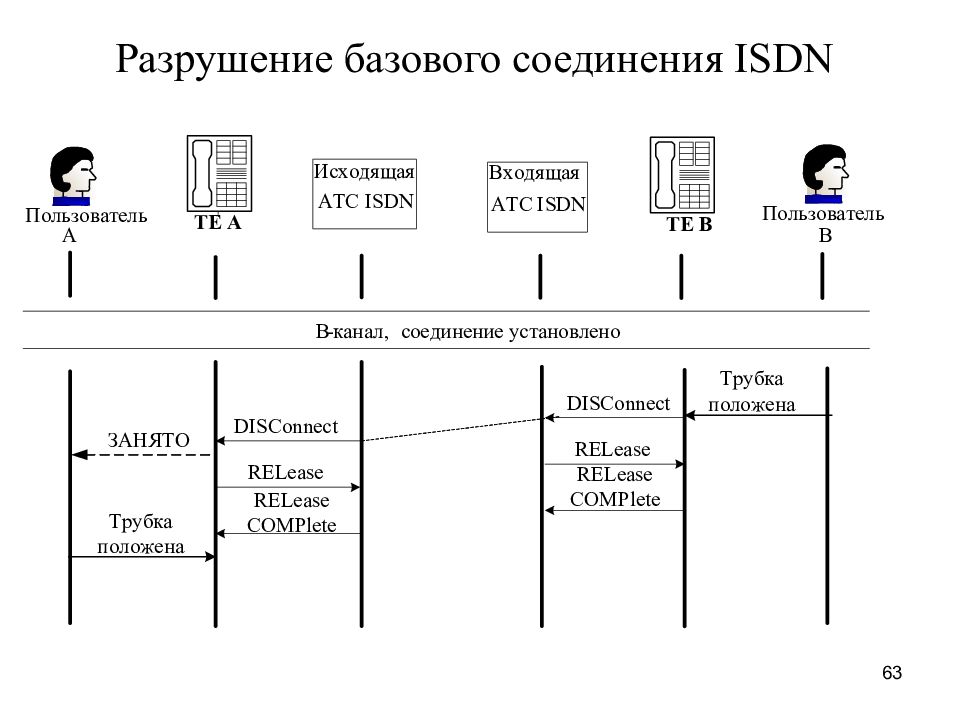

63 Разрушение базового соединения ISDN

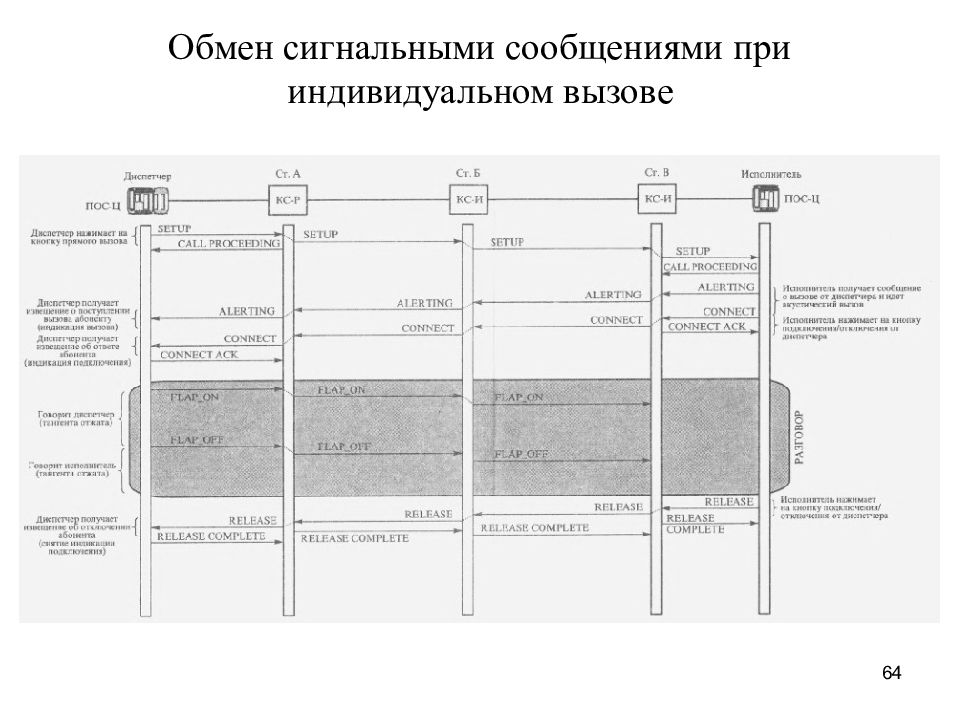

64 Обмен сигнальными сообщениями при индивидуальном вызове

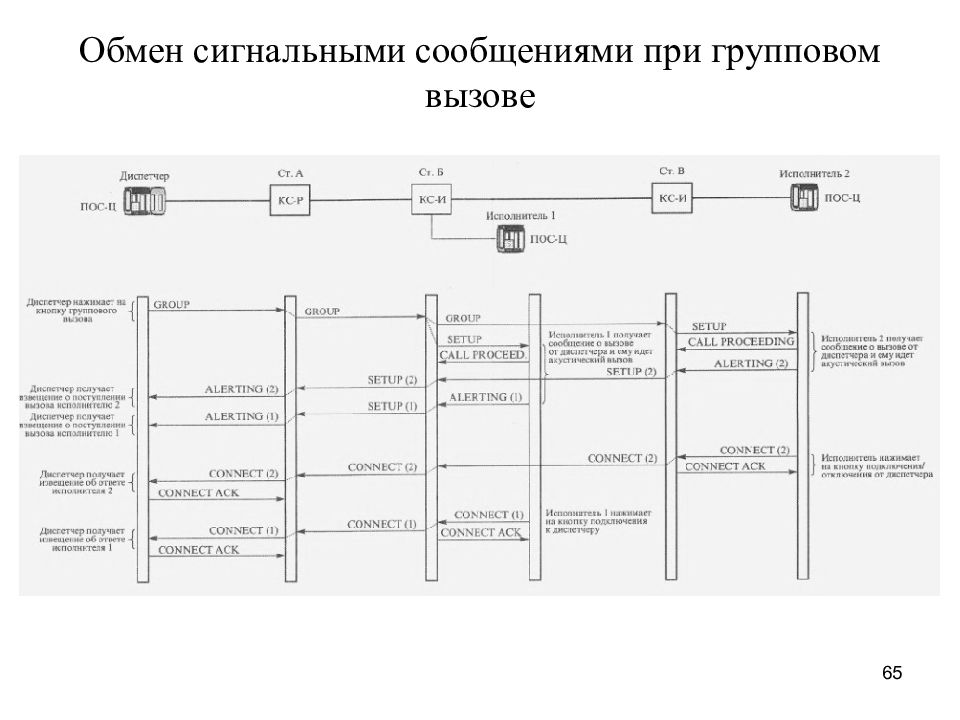

65 Обмен сигнальными сообщениями при групповом вызове

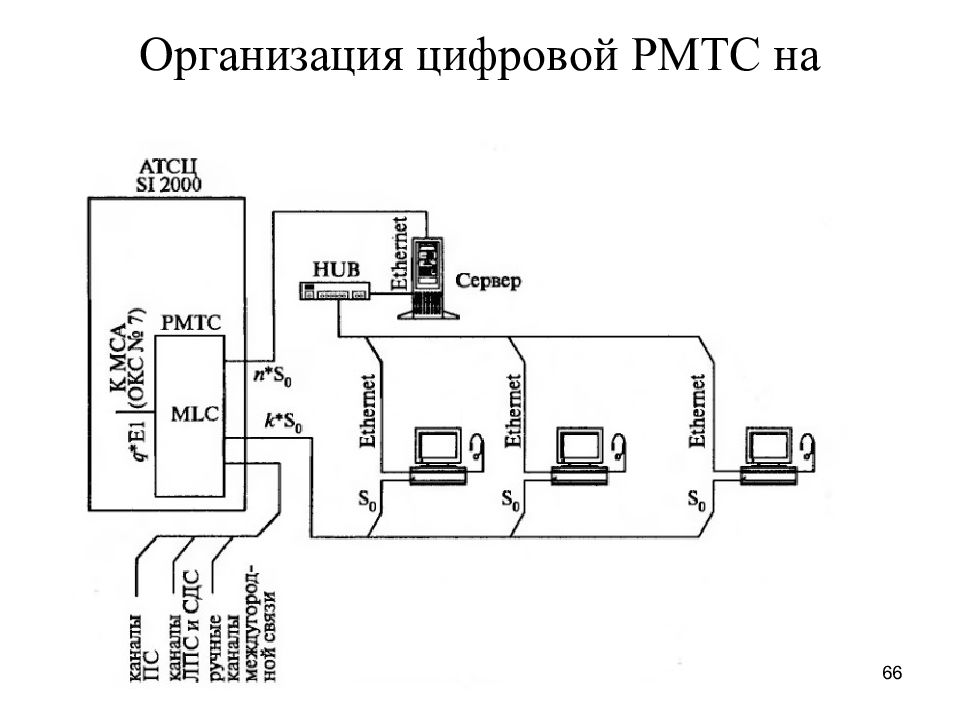

66 Организация цифровой РМТС на

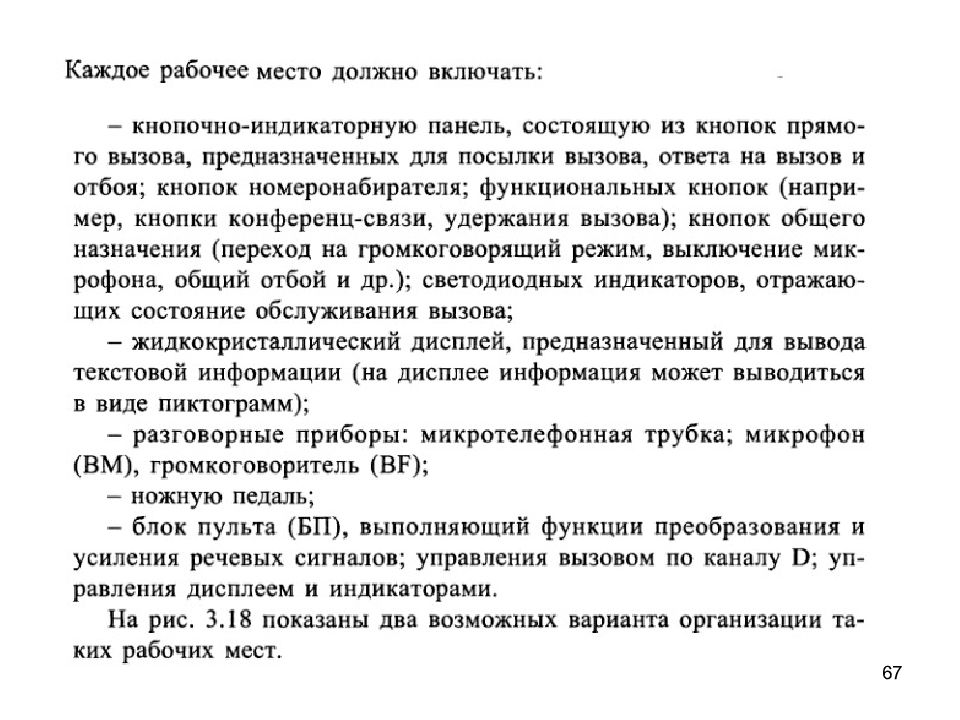

67
68 Схема рабочего места по однопроводной схеме

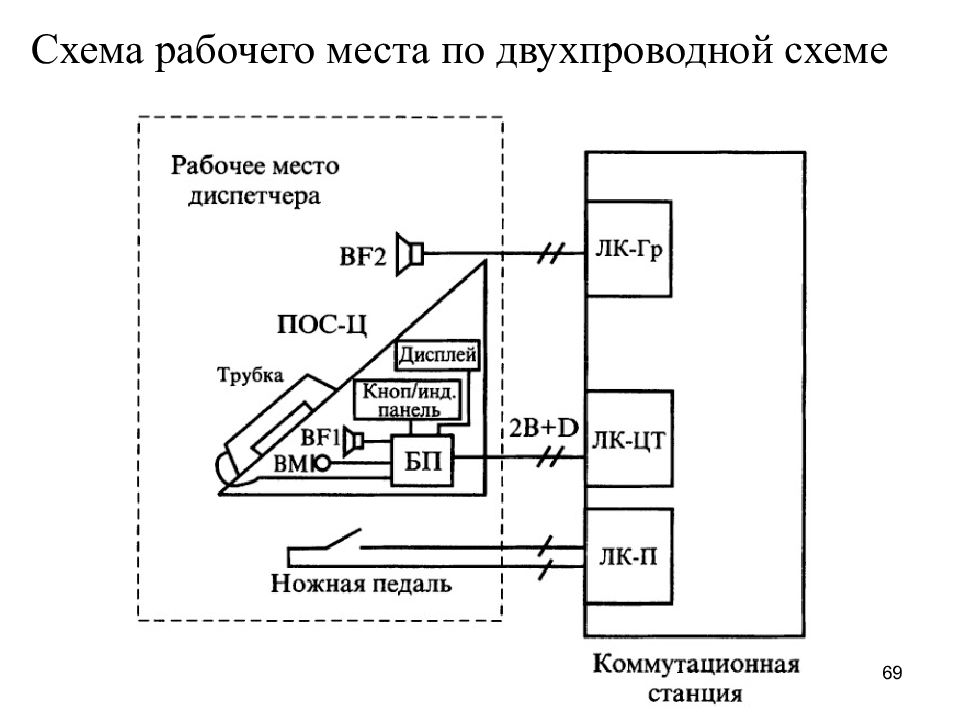

69 Схема рабочего места по двухпроводной схеме

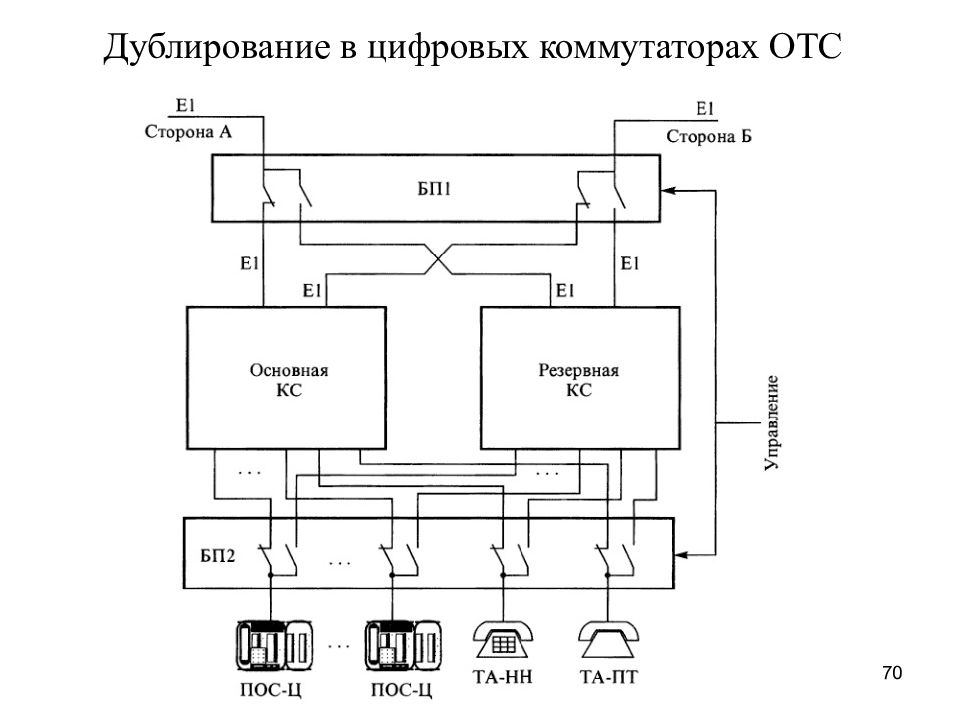

70 Дублирование в цифровых коммутаторах ОТС

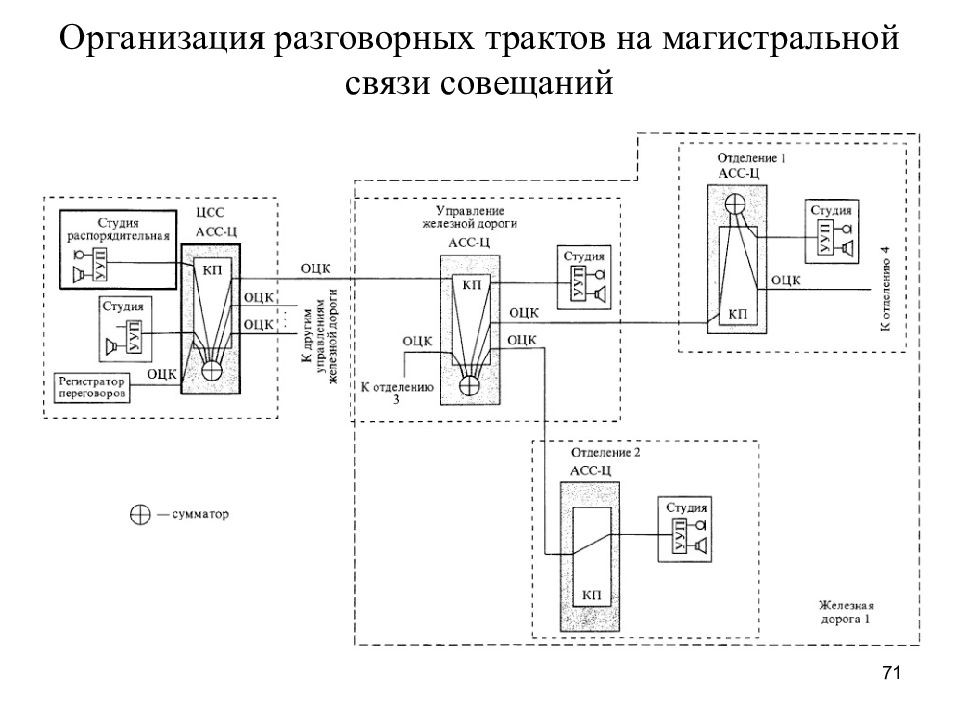

71 Организация разговорных трактов на магистральной связи совещаний

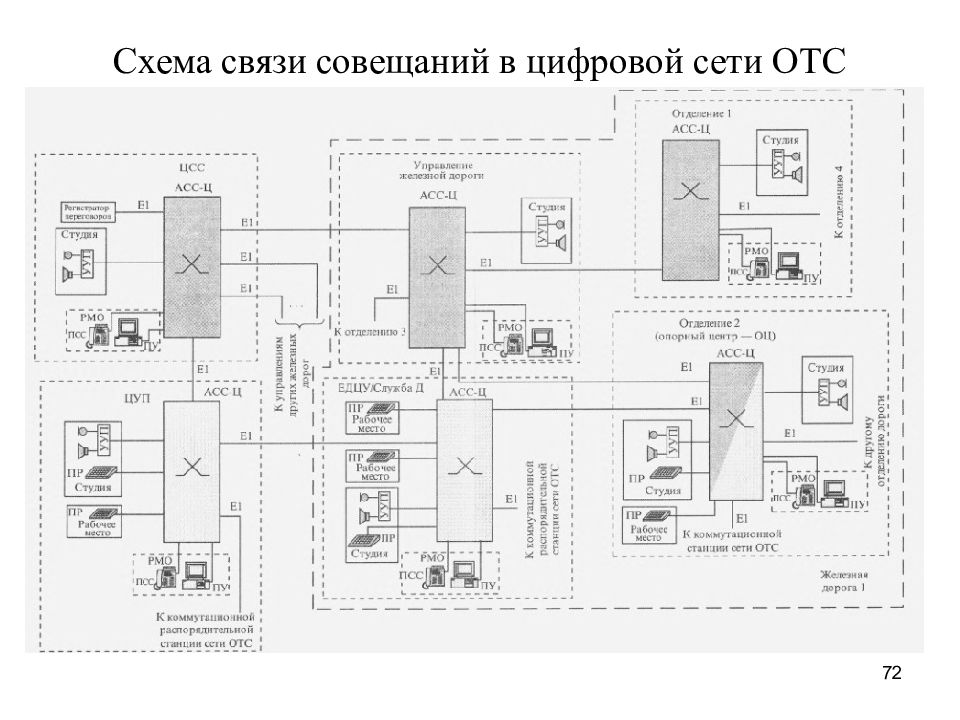

72 Схема связи совещаний в цифровой сети ОТС

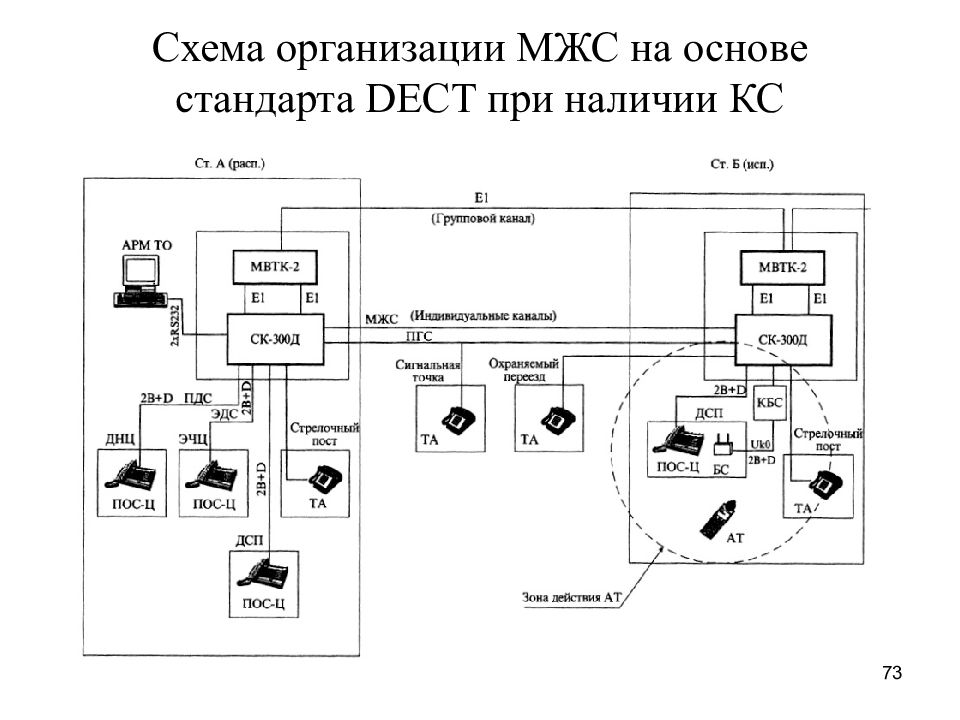

73 Схема организации МЖС на основе стандарта DECT при наличии КС
74 Схема организации МЖС на основе стандарта DECT при отсутствии КС

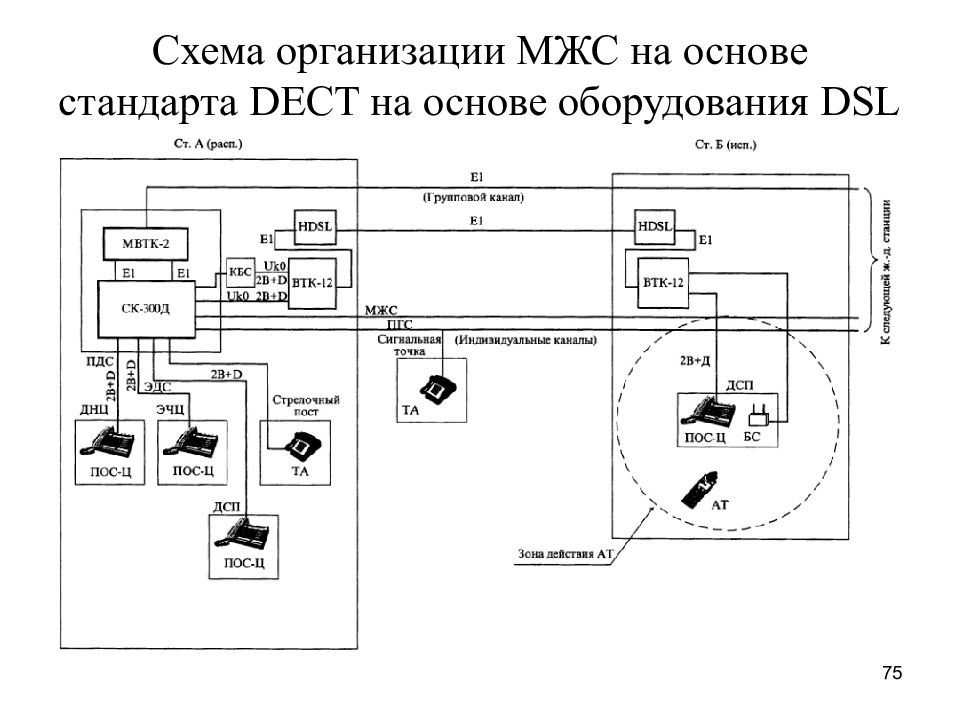

75 Схема организации МЖС на основе стандарта DECT на основе оборудования DSL
76 Схема организации ПГС на участке с одной ячейкой покрытия

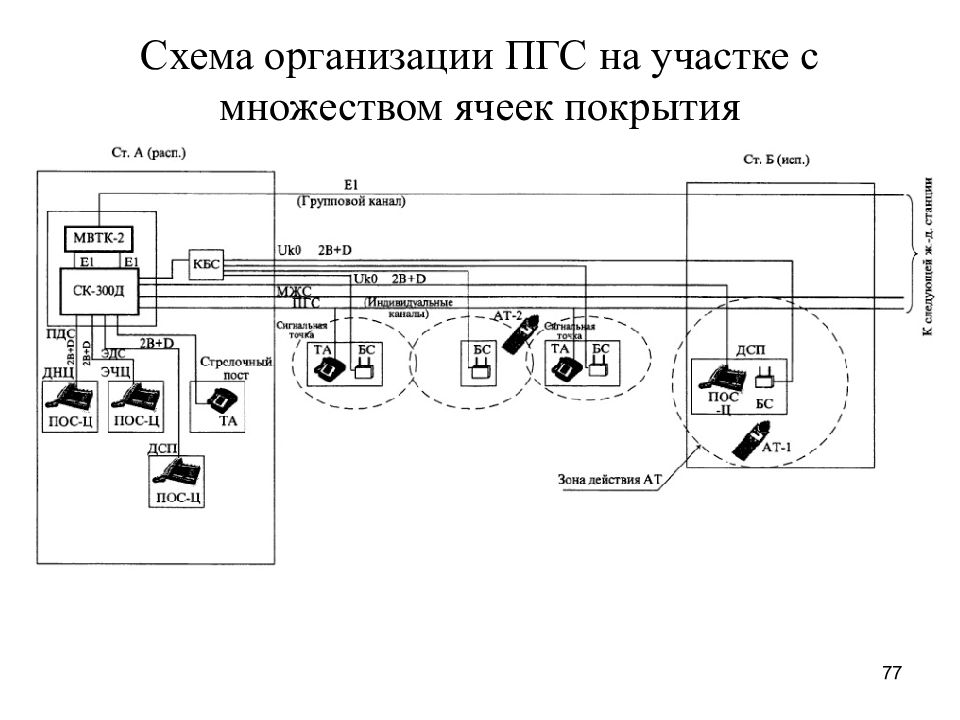

77 Схема организации ПГС на участке с множеством ячеек покрытия

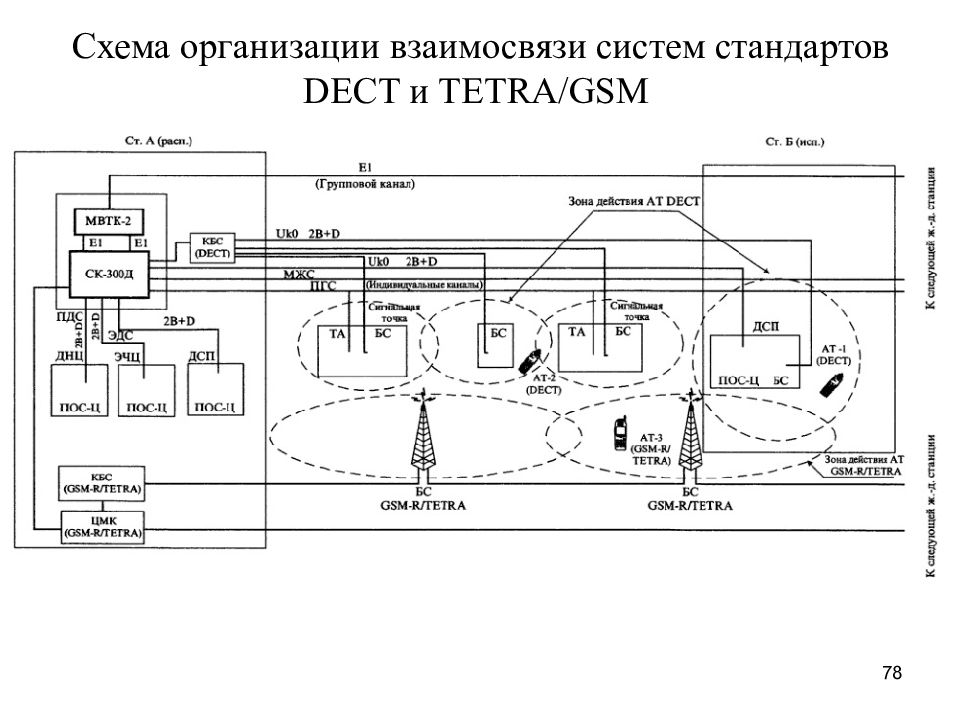

78 Схема организации взаимосвязи систем стандартов DECT и TETRA/GSM

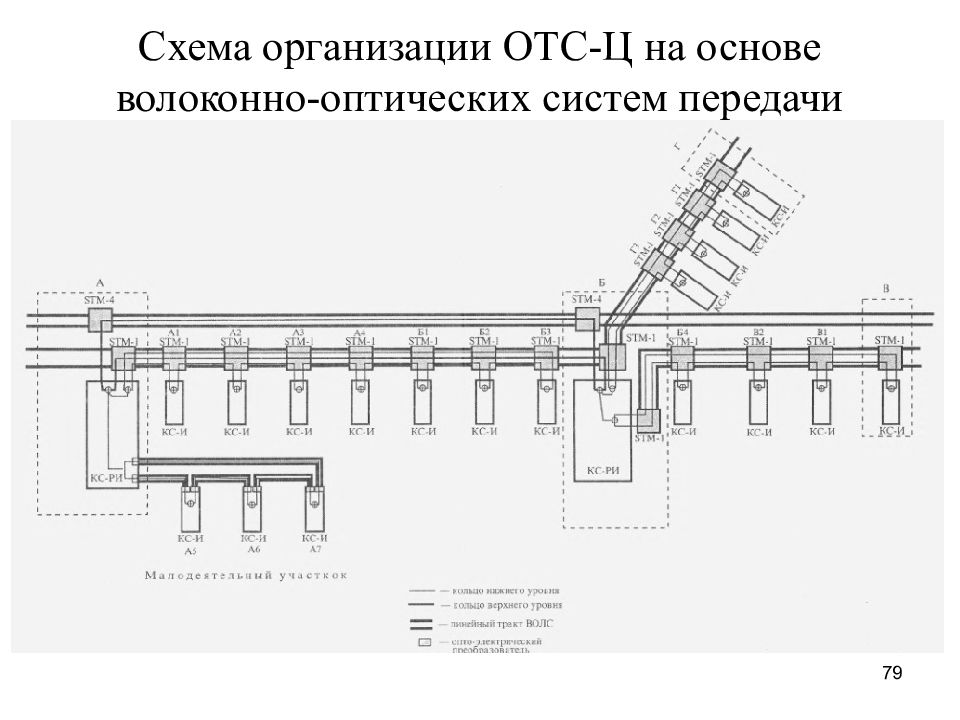

79 Схема организации ОТС-Ц на основе волоконно-оптических систем передачи
80 Дорожная технологическая цифровая сеть

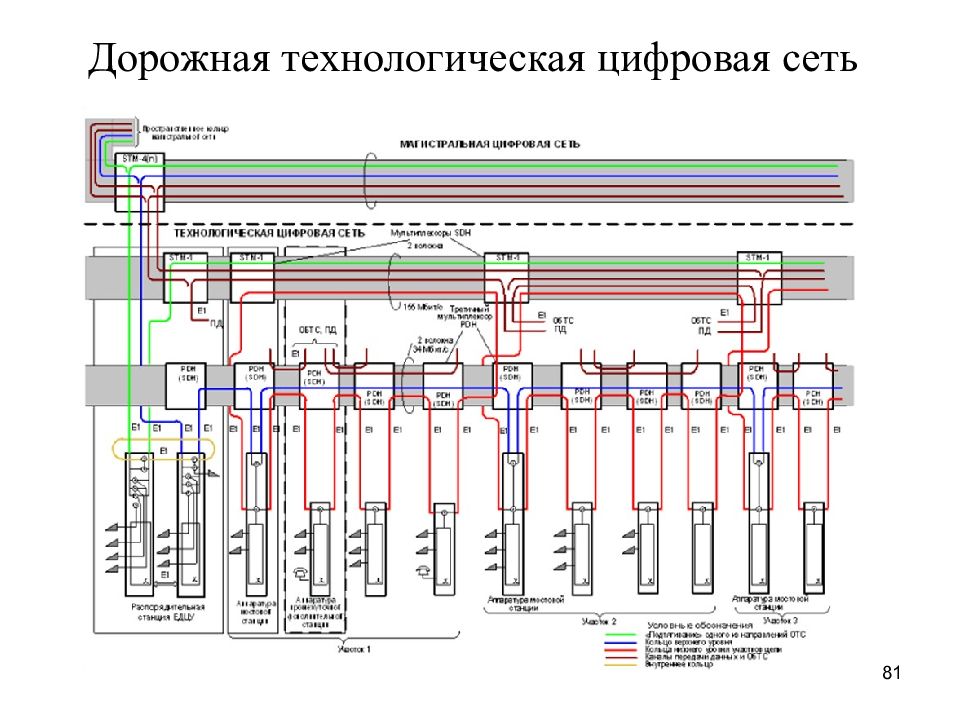

81 Дорожная технологическая цифровая сеть

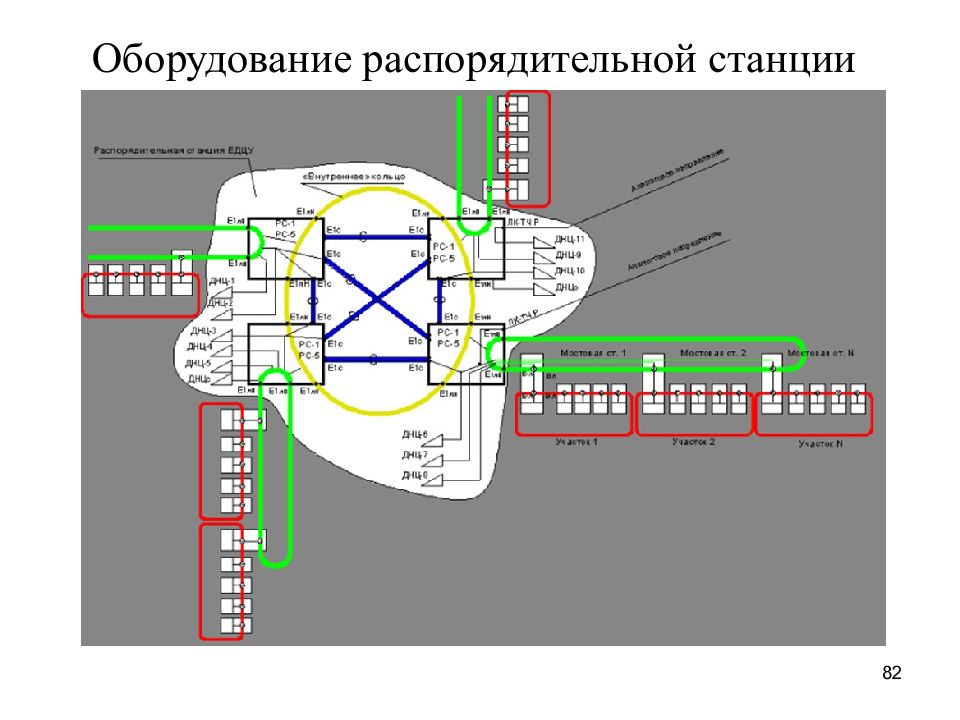

82 Оборудование распорядительной станции
83 Оборудование цифровой сети ОТС
84 Сеть технологической связи на основе цифровой КС SI3000

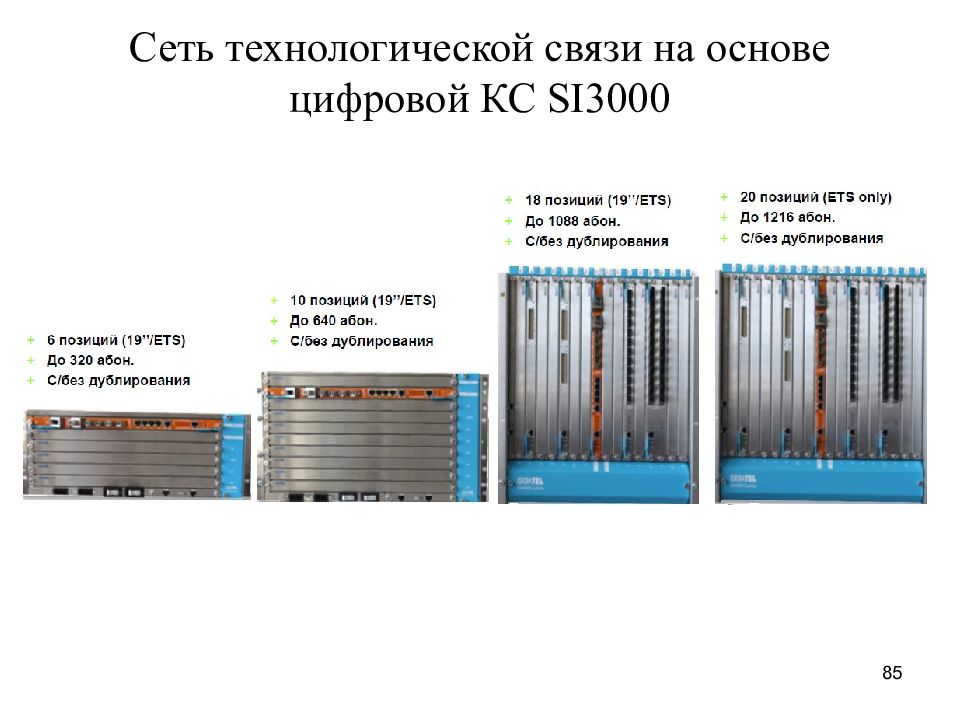

85 Сеть технологической связи на основе цифровой КС SI3000
