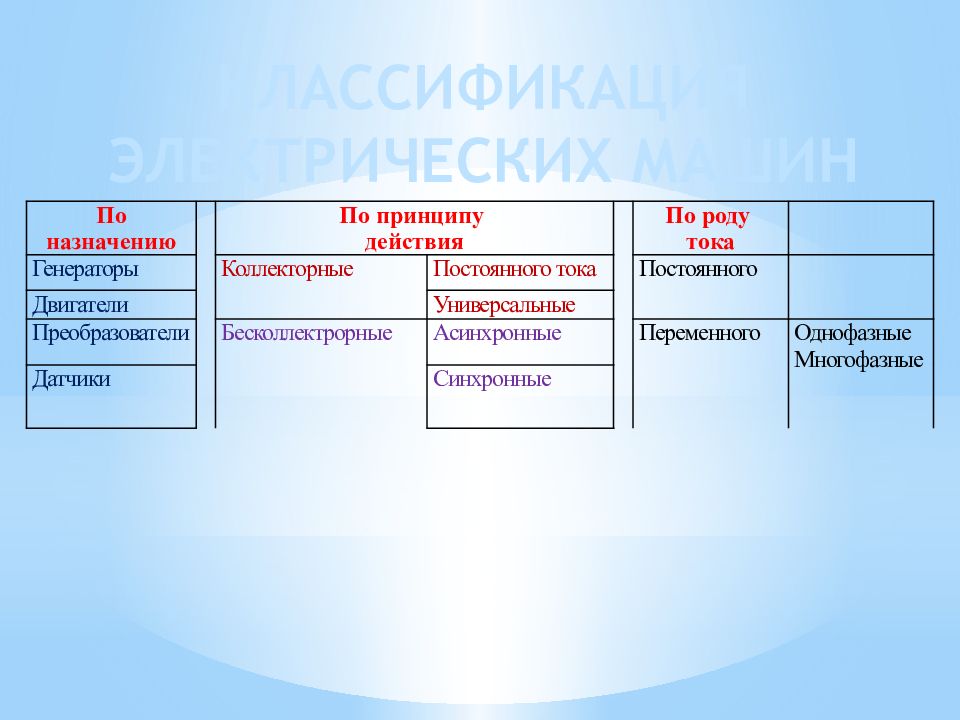

По назначению По принципу действия По роду тока Генераторы Коллекторные Постоянного тока Постоянного Двигатели Универсальные Преобразователи Бесколлектрорные Асинхронные Переменного Однофазные Многофазные Датчики Синхронные

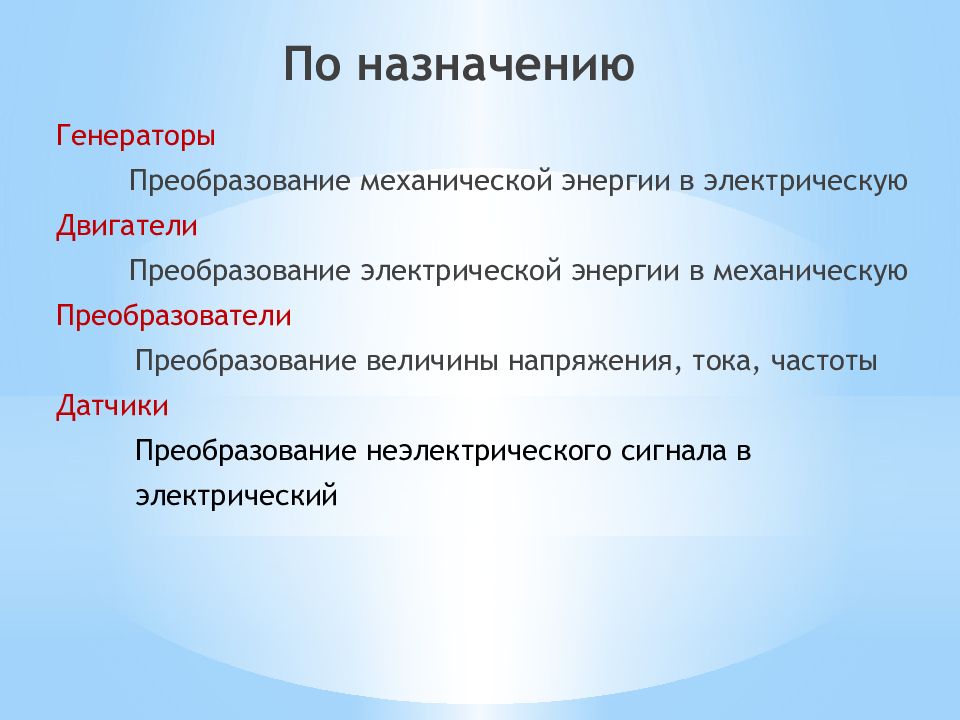

Генераторы Преобразование механической энергии в электрическую Двигатели Преобразование электрической энергии в механическую Преобразователи Преобразование величины напряжения, тока, частоты Датчики Преобразование неэлектрического сигнала в электрический

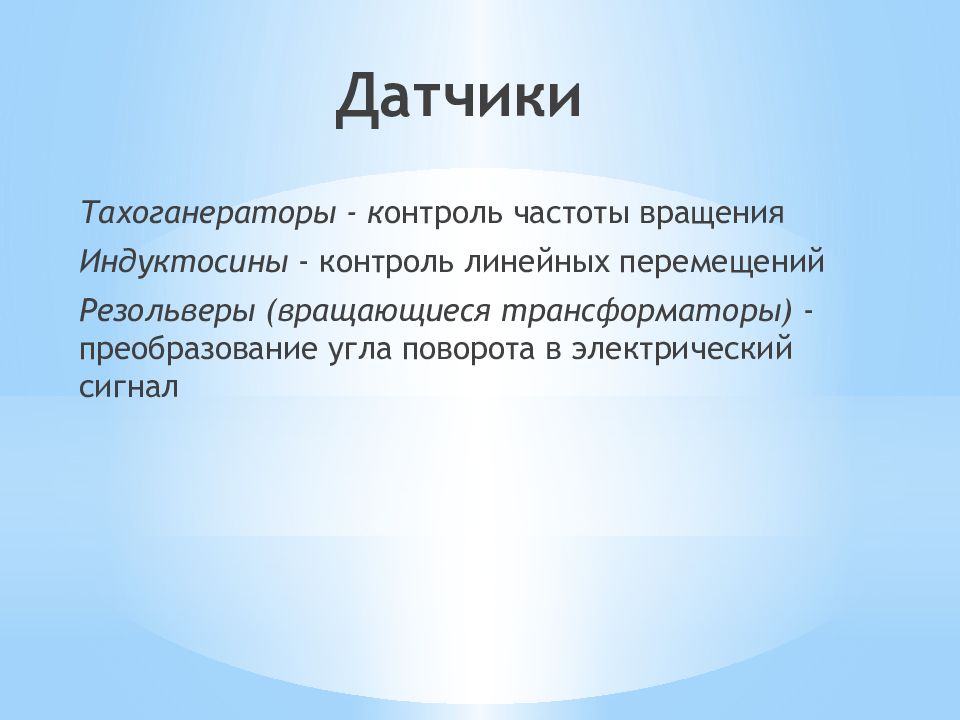

Тахоганераторы - к онтроль частоты вращения Индуктосины - контроль линейных перемещений Резольверы (вращающиеся трансформаторы) - преобразование угла поворота в электрический сигнал
Электротехническое устройство, предназначенное для преобразования механической энергии в электрическую и электрической энергии в механическую, а также одной формы электрической энергии в другую, отличающуюся по напряжению, току или частоте. Электрическая машина -

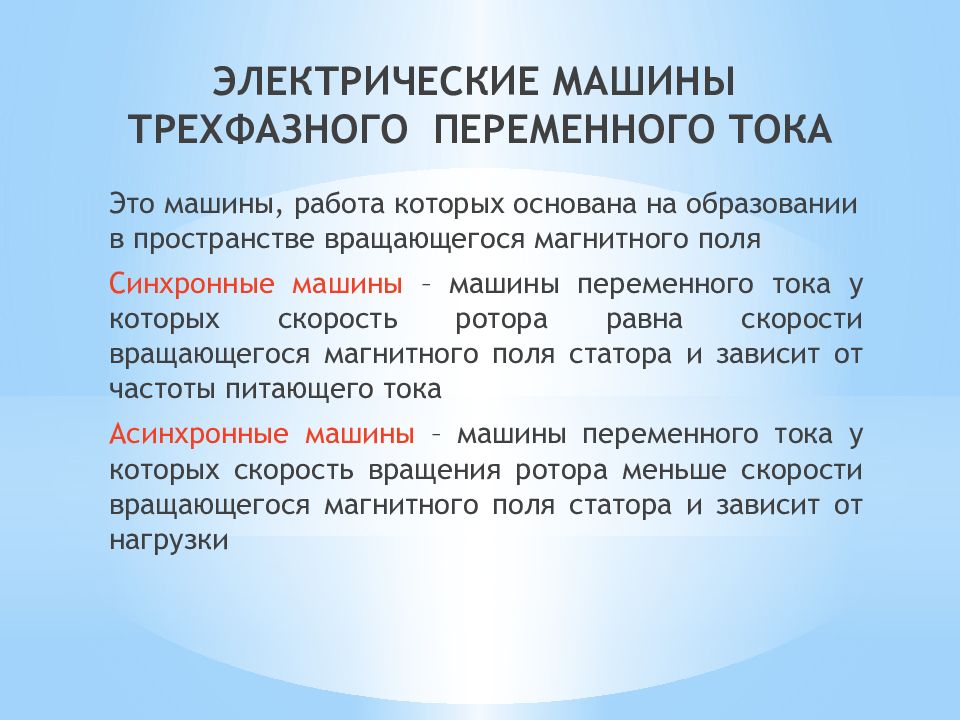

Это машины, работа которых основана на образовании в пространстве вращающегося магнитного поля Синхронные машины – машины переменного тока у которых скорость ротора равна скорости вращающегося магнитного поля статора и зависит от частоты питающего тока Асинхронные машины – машины переменного тока у которых скорость вращения ротора меньше скорости вращающегося магнитного поля статора и зависит от нагрузки

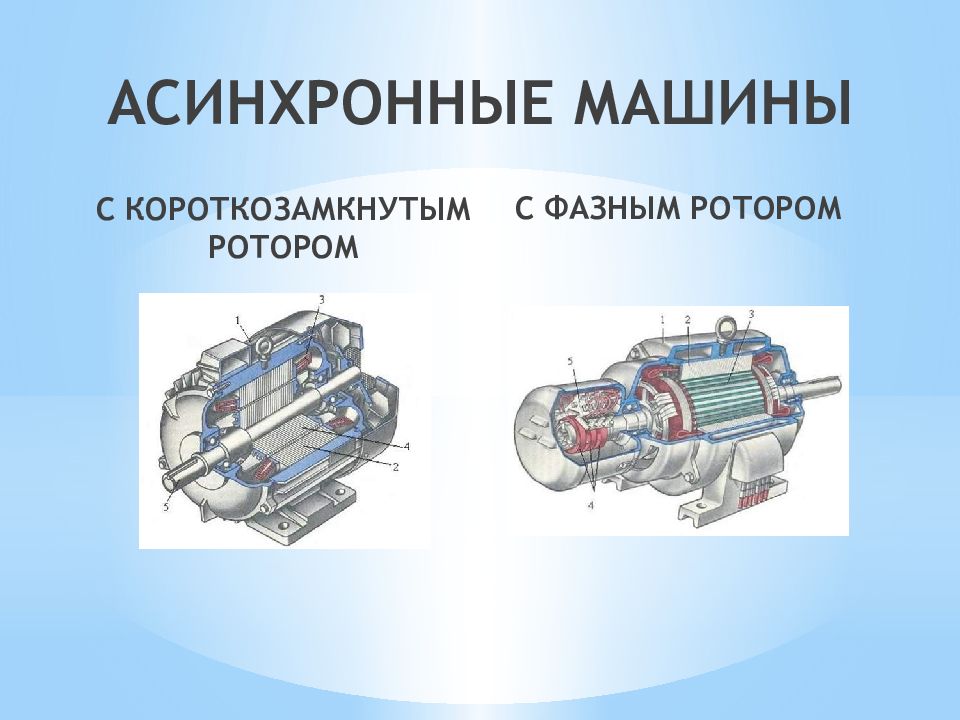

С КОРОТКОЗАМКНУТЫМ РОТОРОМ С ФАЗНЫМ РОТОРОМ АСИНХРОННЫЕ МАШИНЫ
1 – корпус (станина) 2 – статор 3 – обмотка статора 4 – ротор 5 – вал ротора

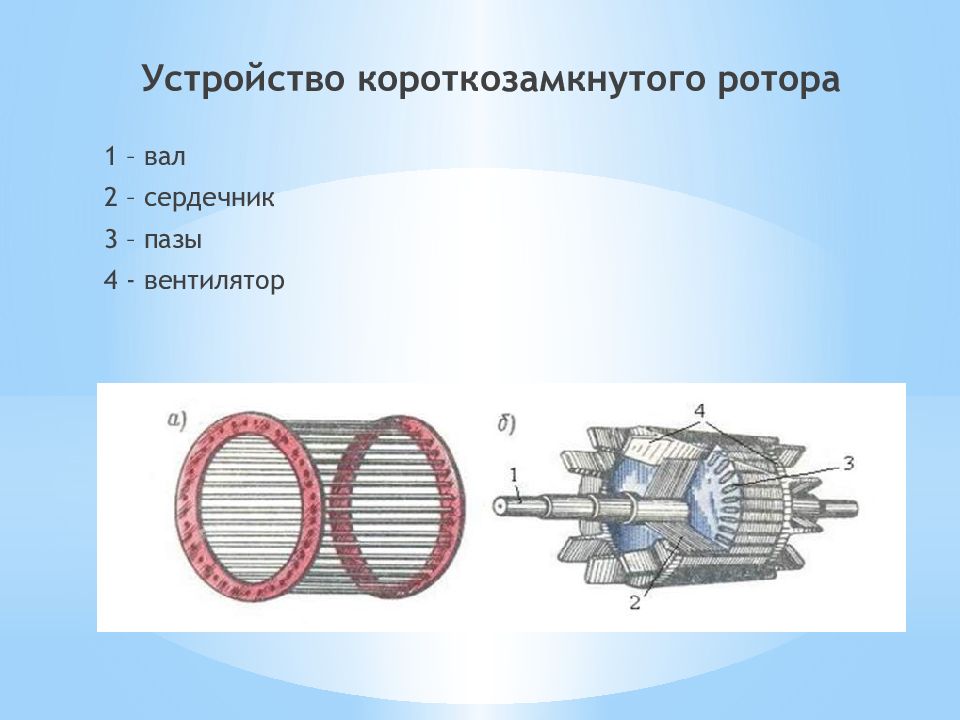

1 – вал 2 – сердечник 3 – пазы 4 - вентилятор

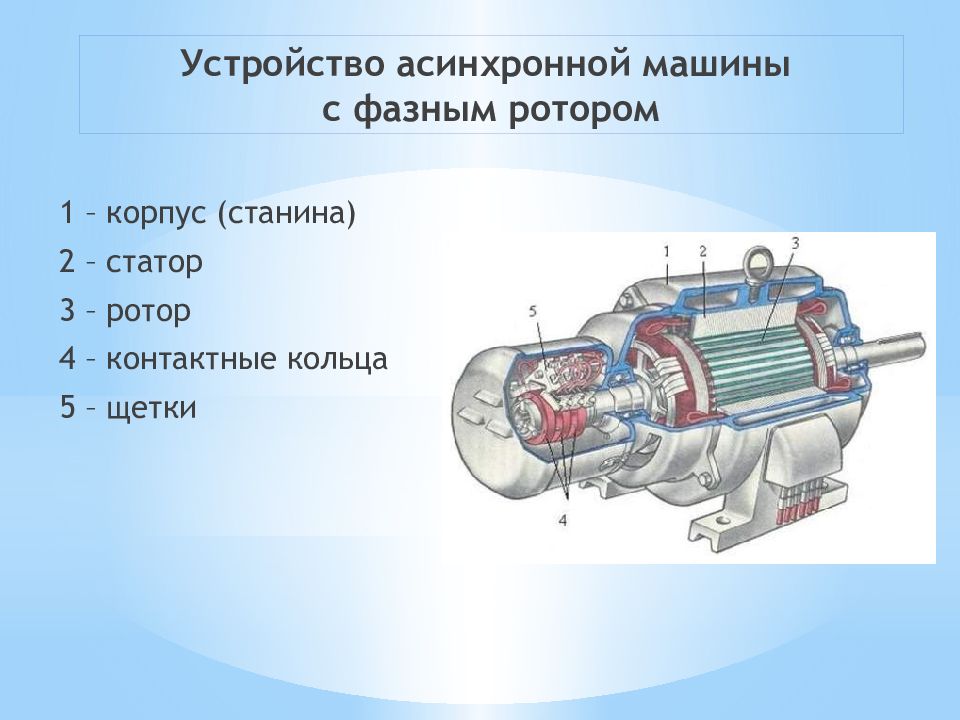

1 – корпус (станина) 2 – статор 3 – ротор 4 – контактные кольца 5 – щетки
1 - вал 2 - сердечник 3 - обмотка 4 - кольца 1 2 3 4
Условия образования вращающегося магнитного поля? Сколько пар полюсов образует одна трехфазная обмотка и как сдвинуты (смещены) ее фазы? На какой угол должны быть сдвинуты обмотки для получения двух пар полюсов? Как изменяется магнитная индукция вращающегося магнитного поля с течением времени? Запишите формулы магнитных индукций полей, создаваемых каждой обмоткой и зарисуйте векторные диаграммы? Чему равна магнитная индукция в фазе А при ? Запишите принцип действия асинхронного двигателя? Ответьте на вопросы
