Задание 14 группе за 19. 01.2021 на 4 часа Изучите презентацию и создайте конспект. Выполненные работы присылать в контакте https://vk.com/id106522472. В имени файла указывайте свою Фамилию, группу, предмет и Дату работы. (Можно присылать фото написанного вручную конспекта или электронную версию) Работу необходимо сдать до 19.01.2021 г. До 16.00 часов Задание: Изучите презентацию и создайте конспект. В конспекте ответьте на следующие вопросы: Вопросы смотреть на следующих слайдах.
Разновидности пил Назначение циркулярной (дисковой) электрической пилы Основные параметры циркулярной (дисковой) электрической пилы Разновидности дисковых пил Особенности конструкции дисковых пил Дополнительные функции дисковых пил Назначение сабельных пил. Принцип действия сабельных пил. Безопасность эксплуатации сабельной пилы обеспечивают: Достоинства сабельной пилы

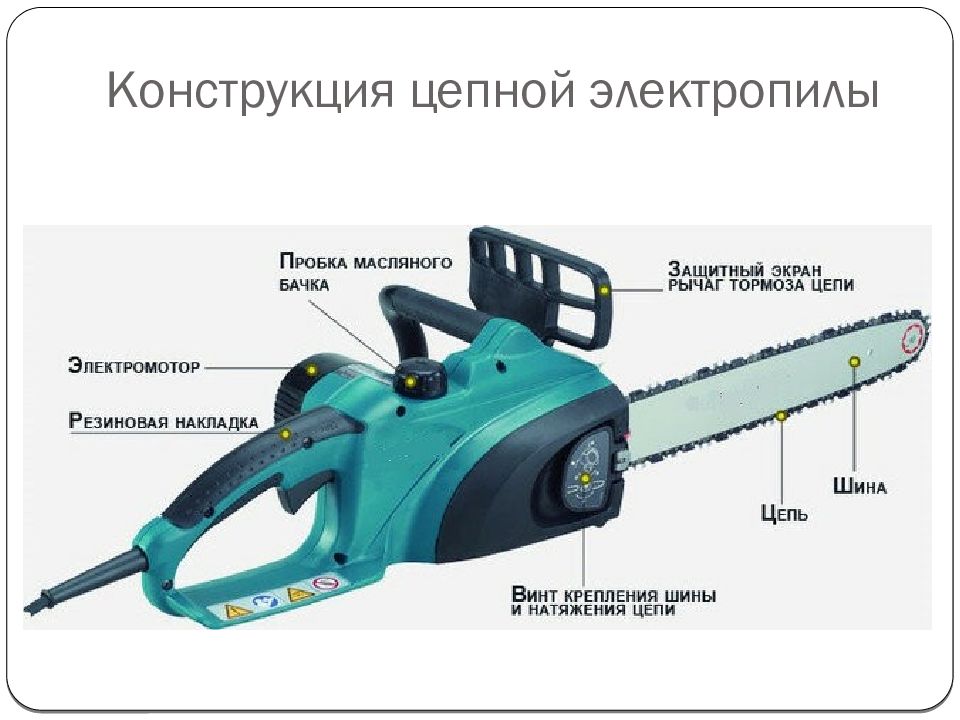

Назначение электролобзика Принцип действия электролобзика Технические параметры электролобзика Назначение цепных электрических пил Перечислить технические параметры цепных электрических пил. Перечислить конструктивные элементы цепной пилы (см. схему) Недостатки (минусы) цепных пил. Расположение двигателя цепных пил.
Электрическая пила является эффективным инструментом для распиловки дерева и других мягких материалов. Она имеет массу преимуществ над пилами с двигателем внутреннего сгорания, но и обладает некоторыми недостатками. К достоинствам электрических инструментов можно отнести низкий уровень шумности, небольшую стоимость и возможность работы в закрытых помещениях. Кроме этого, они потребляют электричество, стоимость которого в разы ниже цен на бензин. Единственный недостаток таких устройств заключается в привязанности к сети, без которой они не работают. Но и этот вопрос вполне решаемый, поскольку существуют инструменты аккумуляторного типа, которые отличаются автономностью, хотя и обладают большим весом.

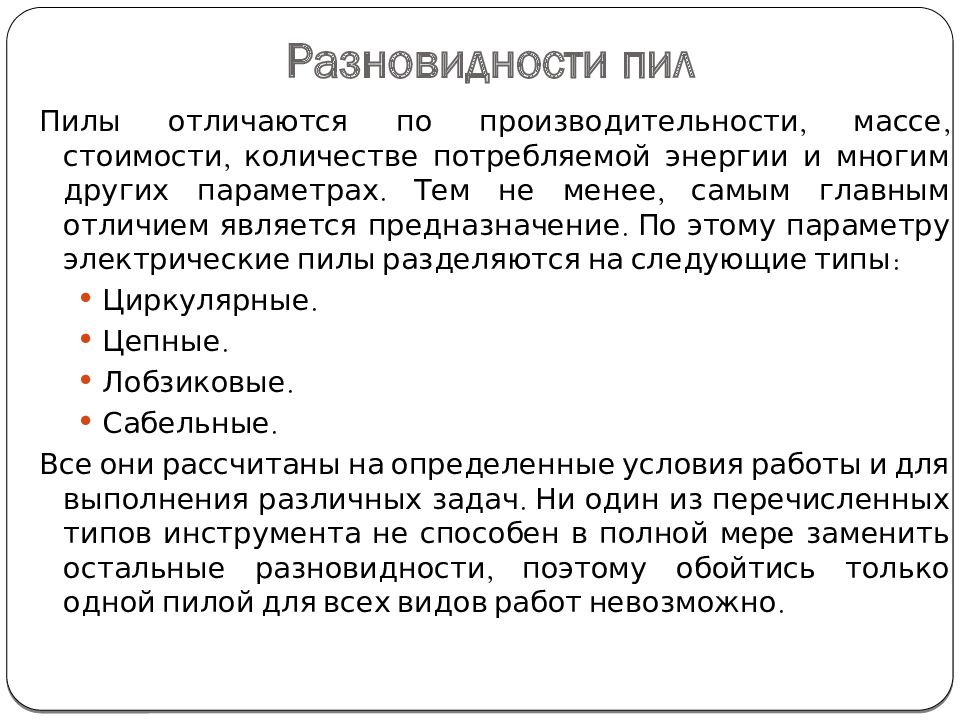

Пилы отличаются по производительности, массе, стоимости, количестве потребляемой энергии и многим других параметрах. Тем не менее, самым главным отличием является предназначение. По этому параметру электрические пилы разделяются на следующие типы: Циркулярные. Цепные. Лобзиковые. Сабельные. Все они рассчитаны на определенные условия работы и для выполнения различных задач. Ни один из перечисленных типов инструмента не способен в полной мере заменить остальные разновидности, поэтому обойтись только одной пилой для всех видов работ невозможно.
представляет собой инструмент, в котором режущее действие обеспечивается благодаря вращению отрезного круга с зубьями. Круг может насаживаться на вал двигателя напрямую или через специальный редуктор. Задача циркулярной пилы заключается в обеспечении ровного среза на древесине. Ее обычно используют для продольной и поперечной распиловки досок, поскольку глубина среза в большинстве моделей не превышает 5-7 см. Кроме этого, циркулярки применяются для обрезки листовых строительных материалов, таких как ДСП, МДФ, ОСБ, вагонка и пр. С ее помощью можно сделать из необрезной доски обрезную.
Дисковая пила способна распилить различные материалы, в том числе: металл, пластик, фанеру, доски и другие строительные материалы. Для разных материалов существуют специальные диски. Дисковые пилы еще называют « паркетками »видимо по причине того, что такой пилой удобно распиливать заготовки для производства паркета под определенными углами. Паркетки бывают двух видов: переносные и фиксирующиеся на станине.

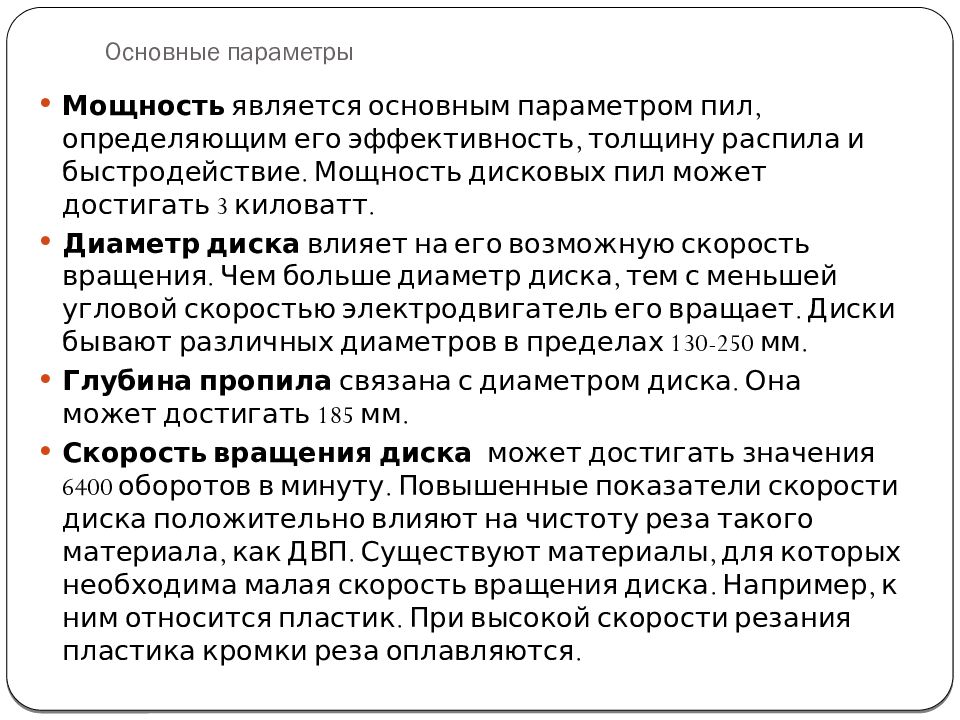

Мощность является основным параметром пил, определяющим его эффективность, толщину распила и быстродействие. Мощность дисковых пил может достигать 3 киловатт. Диаметр диска влияет на его возможную скорость вращения. Чем больше диаметр диска, тем с меньшей угловой скоростью электродвигатель его вращает. Диски бывают различных диаметров в пределах 130-250 мм. Глубина пропила связана с диаметром диска. Она может достигать 185 мм. Скорость вращения диска может достигать значения 6400 оборотов в минуту. Повышенные показатели скорости диска положительно влияют на чистоту реза такого материала, как ДВП. Существуют материалы, для которых необходима малая скорость вращения диска. Например, к ним относится пластик. При высокой скорости резания пластика кромки реза оплавляются.
Аккумуляторные. При выполнении высотных работ электрический провод мешает. Для таких работ существуют аккумуляторные модели пил. Чтобы не терять время на перезарядку аккумулятора, можно купить запасной аккумулятор или пилу, имеющую в комплекте два аккумулятора. Погружные. Простой « паркеткой » трудно начать распил материала в середине листа. Для таких задач предназначены погружные модели дисковых пил. Особенностью ее конструкции является утопленный внутри платформы диск. Это дает возможность точно настроить пилу по линии разреза. При начале работы необходимо нажать на специальную рукоятку. Пила врезается на заранее определенную глубину реза. Далее происходит пропил с неизменной глубиной. У таких пил снизу нет защитного кожуха. С креплением для установки на стол. Производители выпускают дисковые пилы, которые можно закрепить на столе с помощью специального крепления (струбцин). Пила устанавливается на стол «вверх ногами». Пилы по металлу. Их отличием от других видов дисковых пил, является специальный диск для распиливания металла, а также отсутствие наклона опорной части пилы. То есть, металл можно пилить только под углом 90 градусов, ввиду того, что жесткость диска по металлу очень низкая для работы под углом. Это может привести к поломке диска.

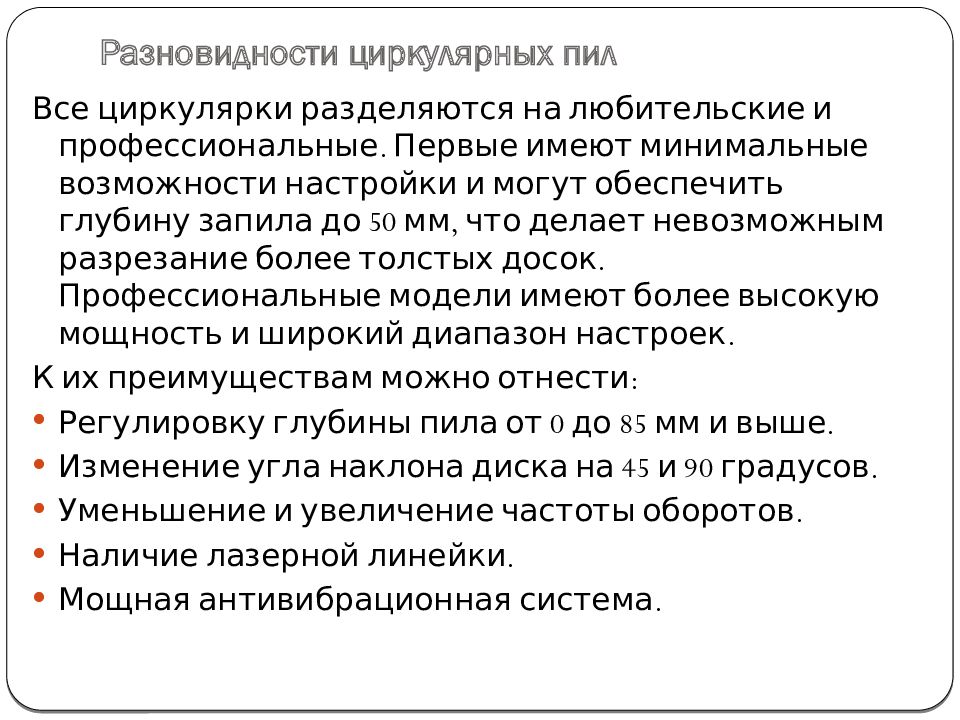

Все циркулярки разделяются на любительские и профессиональные. Первые имеют минимальные возможности настройки и могут обеспечить глубину запила до 50 мм, что делает невозможным разрезание более толстых досок. Профессиональные модели имеют более высокую мощность и широкий диапазон настроек. К их преимуществам можно отнести: Регулировку глубины пила от 0 до 85 мм и выше. Изменение угла наклона диска на 45 и 90 градусов. Уменьшение и увеличение частоты оборотов. Наличие лазерной линейки. Мощная антивибрационная система.

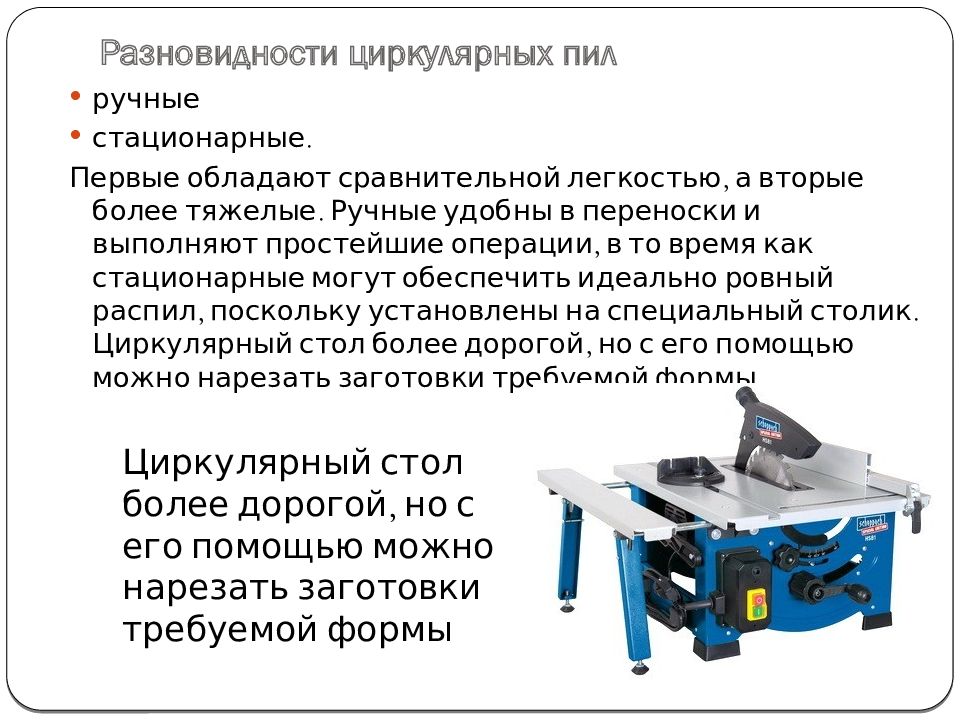

ручные стационарные. Первые обладают сравнительной легкостью, а вторые более тяжелые. Ручные удобны в переноски и выполняют простейшие операции, в то время как стационарные могут обеспечить идеально ровный распил, поскольку установлены на специальный столик. Циркулярный стол более дорогой, но с его помощью можно нарезать заготовки требуемой формы. Разновидности циркулярных пил Циркулярный стол более дорогой, но с его помощью можно нарезать заготовки требуемой формы
Все дисковые пилы могут пилить материал под наклоном, с определенным углом. Для этого в конструкции имеется поворотный механизм, который крепится на опорной металлической плите. Угол наклона настраивается не выше 45 градусов. Дисковые электрические пилы, кроме погружных видов, оснащены нижним защитным кожухом. Прямолинейность резания производится по вырезу на рабочей плоскости пилы.

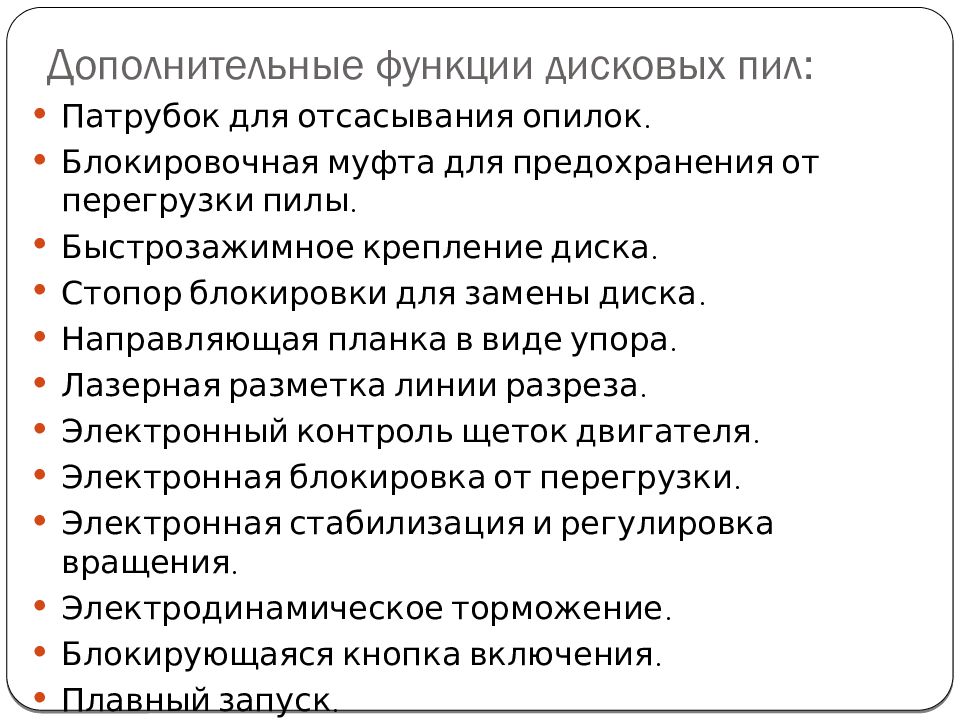

Патрубок для отсасывания опилок. Блокировочная муфта для предохранения от перегрузки пилы. Быстрозажимное крепление диска. Стопор блокировки для замены диска. Направляющая планка в виде упора. Лазерная разметка линии разреза. Электронный контроль щеток двигателя. Электронная блокировка от перегрузки. Электронная стабилизация и регулировка вращения. Электродинамическое торможение. Блокирующаяся кнопка включения. Плавный запуск.
применяют в строительных работах в местах, где пилой другого вида неудобно работать, то есть, в труднодоступных местах. У нее рабочее полотно может достигать в длину не более 35 см. Особенно удобно пользоваться такой пилой при кровельных и монтажных работах.
Сабельная электрическая пила имеет принцип действия, который похож на лобзик. Отличие инструмента заключается в другой более вытянутой форме. Он применяется для чернового разрезания различных материалов при проведении демонтажных и строительных работ. Качество среза сабельной пилы лишь немного лучше, чем у цепных моделей. При этом если на них установить специальные резные полотна, то они могут работать с пенобетоном, металлом и кирпичом.
Для работы необходимо упереть опорную площадку в место реза, после чего начать распил. Такой инструмент очень узконаправленный. Его редко можно встретить в домашних мастерских. Чаще всего его используют для проведения демонтажных работ по разборке металлических и деревянных конструкций, а также кузовов автомобилей. Если сабельная электрическая пила применяется для реза различных материалов, а не только дерева и пенобетона, то следует покупать модели мощностью от 1 кВт и длиной сабли от 10 см.
Сабельная пила является универсальным инструментом, и может использоваться для различных работ: Столярные и ремонтные работы. Разрезание труб. Распиловка бревен. Обрезка деревьев. С помощью такого инструмента можно быстро выполнить распиловку многих материалов, применяемых в домашнем строительстве. Узкое полотно пилы позволяет выполнять распил фигурной формы. Это значительно расширяет сферу использования пилы.

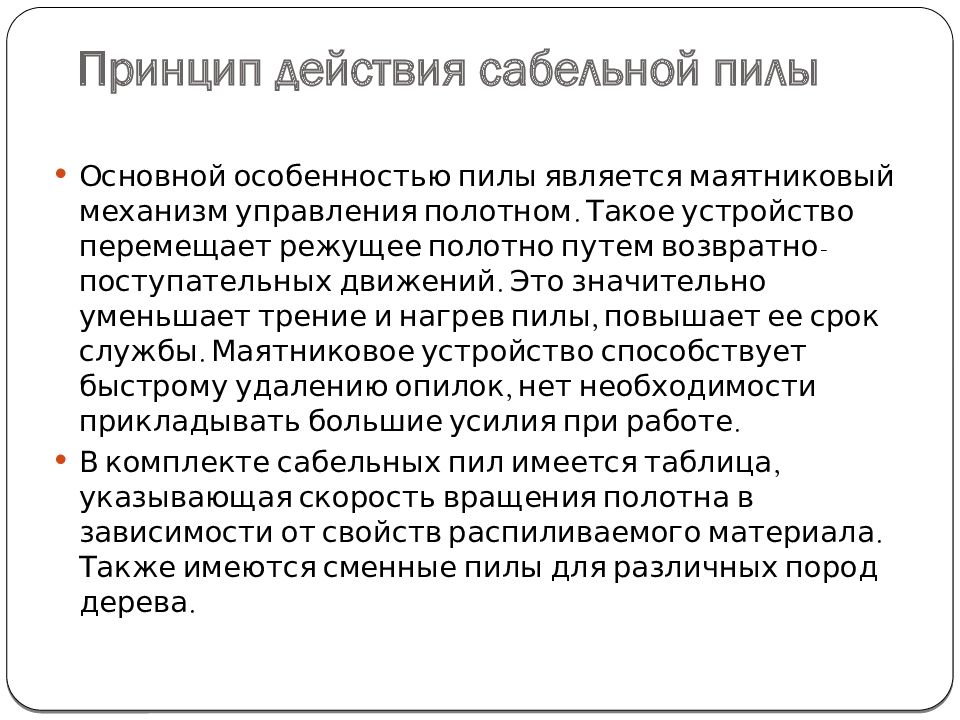

Основной особенностью пилы является маятниковый механизм управления полотном. Такое устройство перемещает режущее полотно путем возвратно-поступательных движений. Это значительно уменьшает трение и нагрев пилы, повышает ее срок службы. Маятниковое устройство способствует быстрому удалению опилок, нет необходимости прикладывать большие усилия при работе. В комплекте сабельных пил имеется таблица, указывающая скорость вращения полотна в зависимости от свойств распиливаемого материала. Также имеются сменные пилы для различных пород дерева.

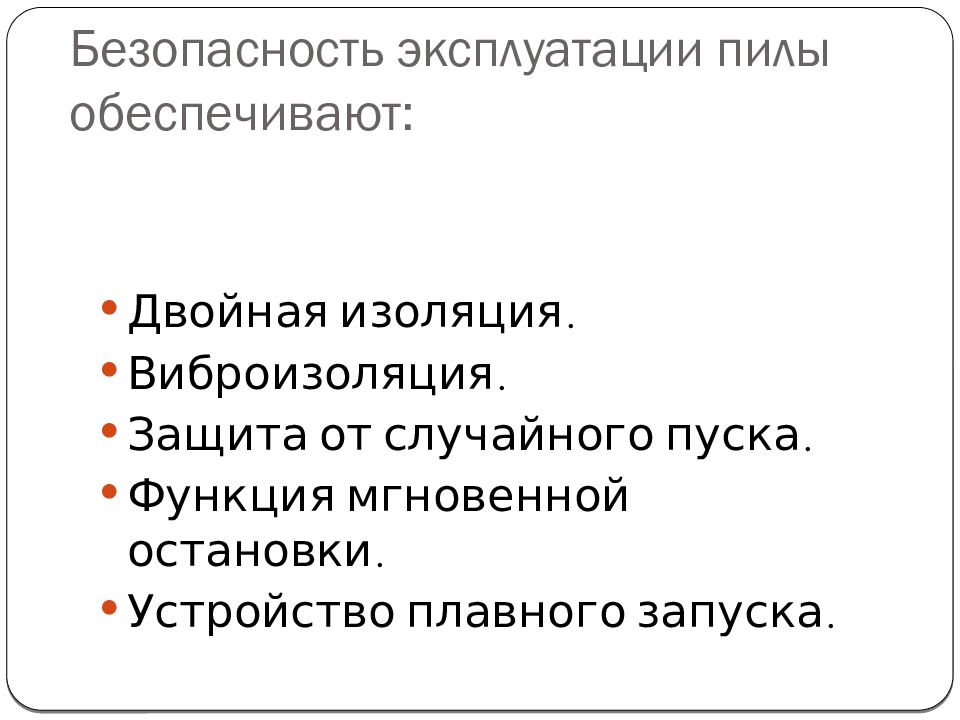

Двойная изоляция. Виброизоляция. Защита от случайного пуска. Функция мгновенной остановки. Устройство плавного запуска.

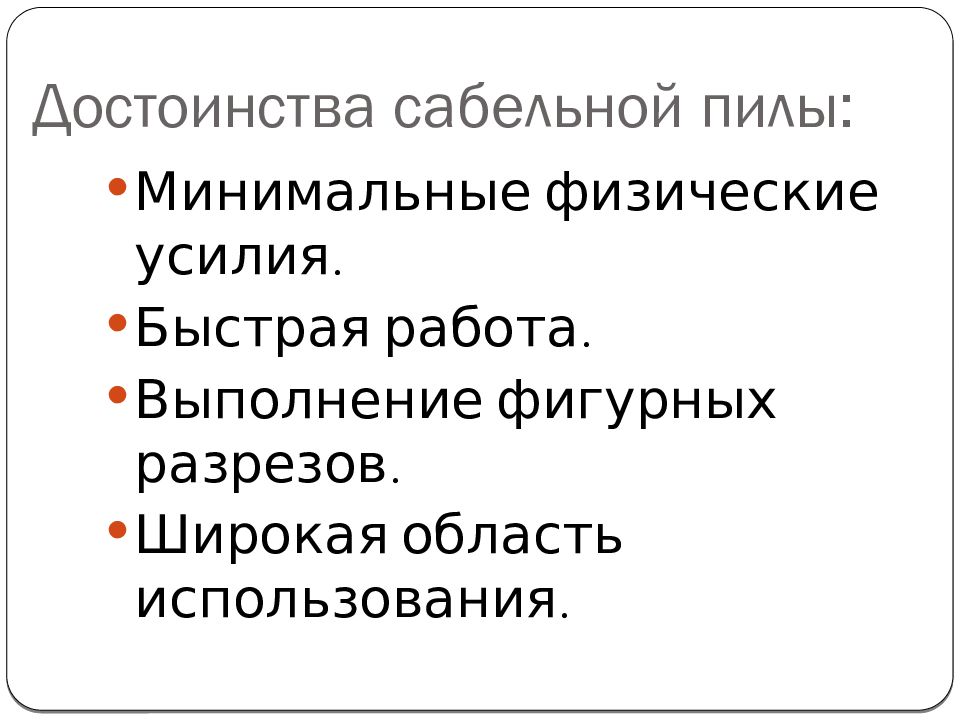

Минимальные физические усилия. Быстрая работа. Выполнение фигурных разрезов. Широкая область использования.

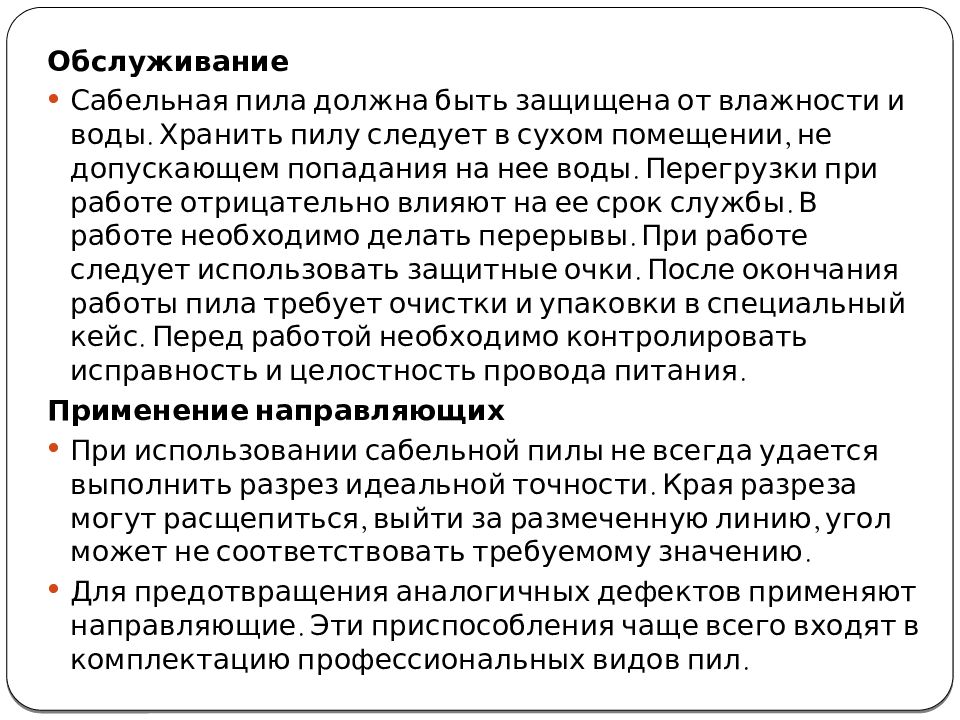

Обслуживание Сабельная пила должна быть защищена от влажности и воды. Хранить пилу следует в сухом помещении, не допускающем попадания на нее воды. Перегрузки при работе отрицательно влияют на ее срок службы. В работе необходимо делать перерывы. При работе следует использовать защитные очки. После окончания работы пила требует очистки и упаковки в специальный кейс. Перед работой необходимо контролировать исправность и целостность провода питания. Применение направляющих При использовании сабельной пилы не всегда удается выполнить разрез идеальной точности. Края разреза могут расщепиться, выйти за размеченную линию, угол может не соответствовать требуемому значению. Для предотвращения аналогичных дефектов применяют направляющие. Эти приспособления чаще всего входят в комплектацию профессиональных видов пил.

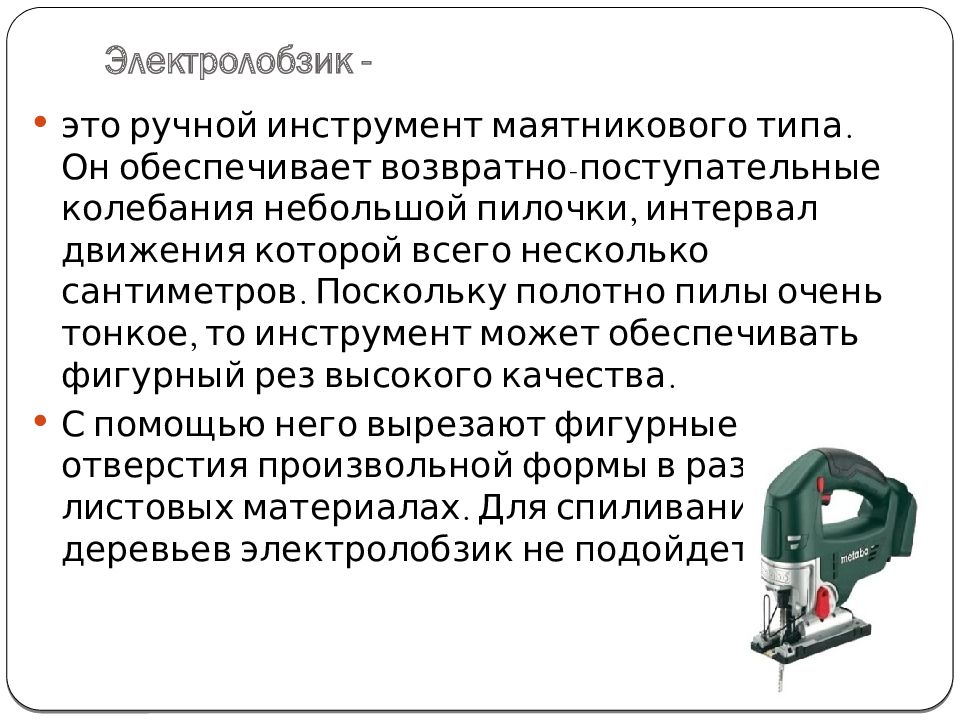

это ручной инструмент маятникового типа. Он обеспечивает возвратно-поступательные колебания небольшой пилочки, интервал движения которой всего несколько сантиметров. Поскольку полотно пилы очень тонкое, то инструмент может обеспечивать фигурный рез высокого качества. С помощью него вырезают фигурные отверстия произвольной формы в различных листовых материалах. Для спиливания деревьев электролобзик не подойдет.

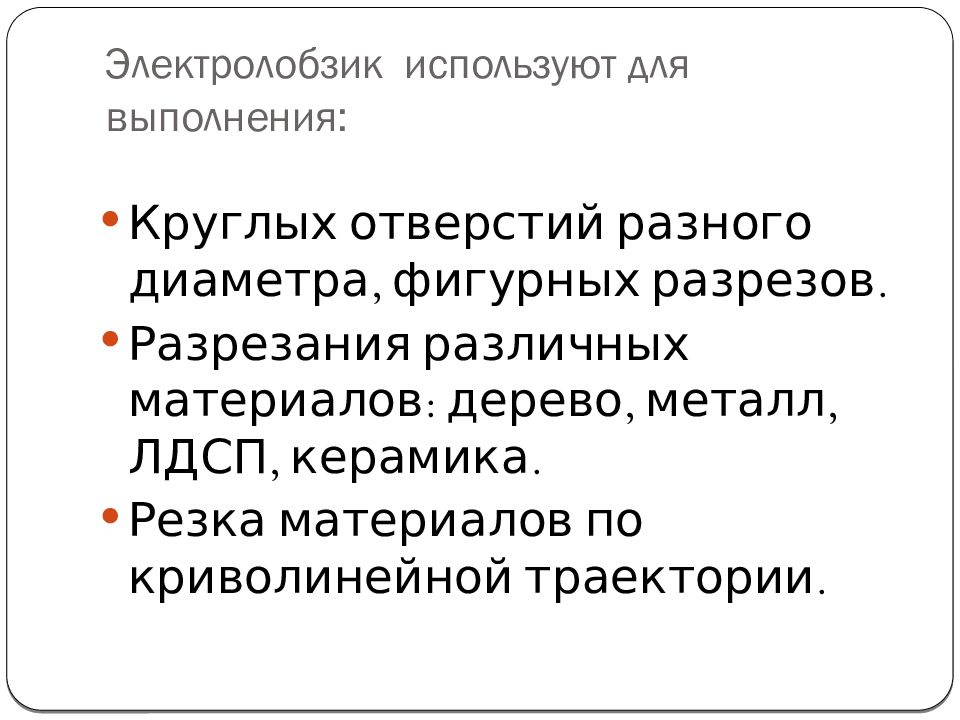

Круглых отверстий разного диаметра, фигурных разрезов. Разрезания различных материалов: дерево, металл, ЛДСП, керамика. Резка материалов по криволинейной траектории.

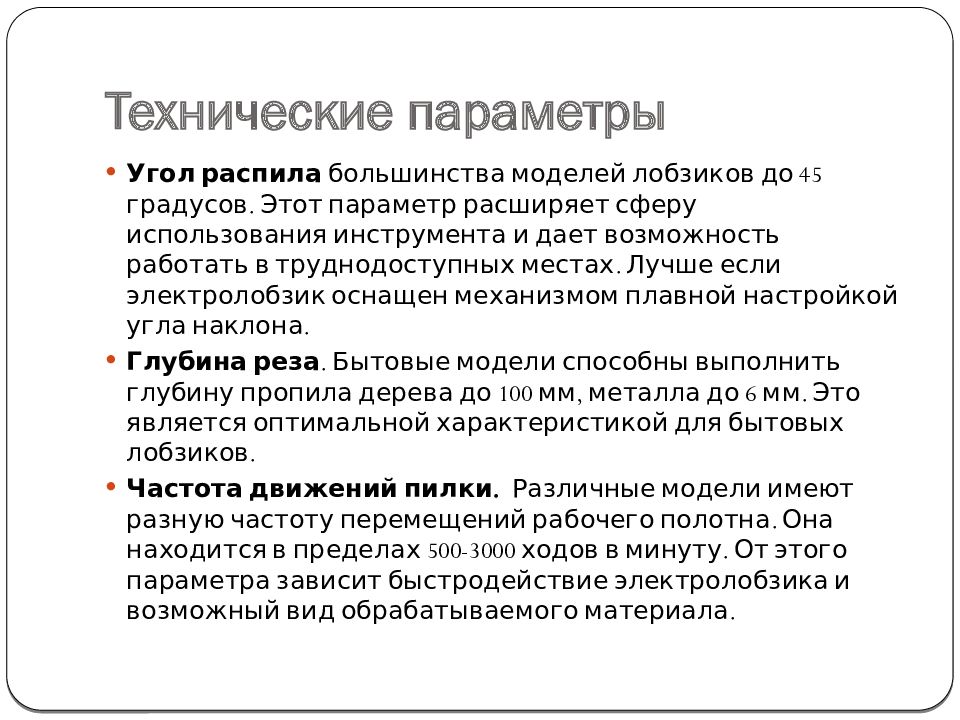

Угол распила большинства моделей лобзиков до 45 градусов. Этот параметр расширяет сферу использования инструмента и дает возможность работать в труднодоступных местах. Лучше если электролобзик оснащен механизмом плавной настройкой угла наклона. Глубина реза. Бытовые модели способны выполнить глубину пропила дерева до 100 мм, металла до 6 мм. Это является оптимальной характеристикой для бытовых лобзиков. Частота движений пилки. Различные модели имеют разную частоту перемещений рабочего полотна. Она находится в пределах 500-3000 ходов в минуту. От этого параметра зависит быстродействие электролобзика и возможный вид обрабатываемого материала.

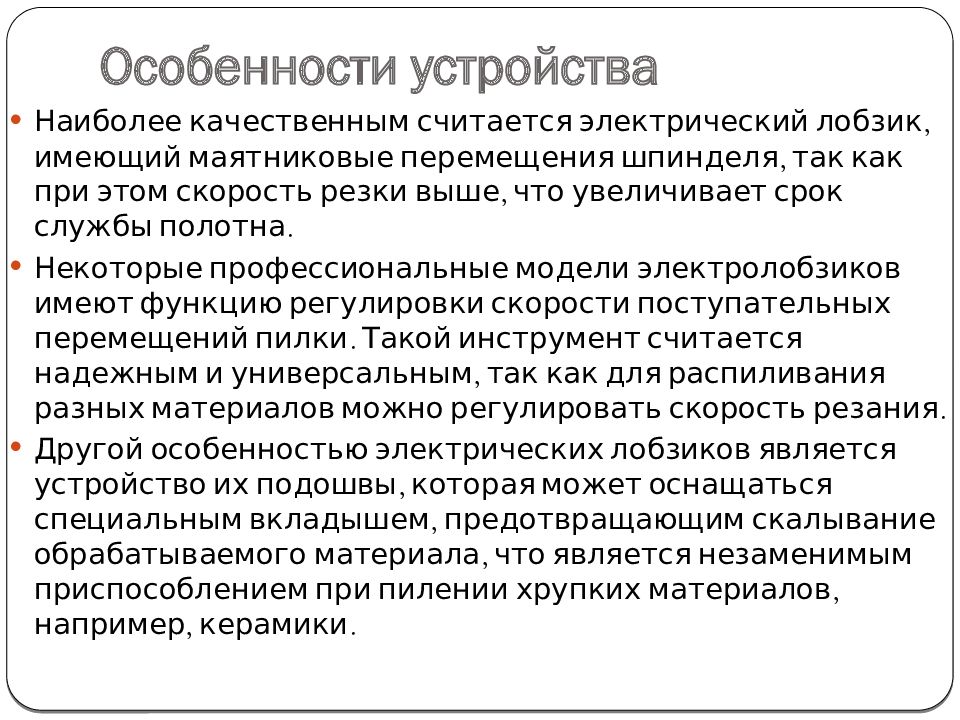

Наиболее качественным считается электрический лобзик, имеющий маятниковые перемещения шпинделя, так как при этом скорость резки выше, что увеличивает срок службы полотна. Некоторые профессиональные модели электролобзиков имеют функцию регулировки скорости поступательных перемещений пилки. Такой инструмент считается надежным и универсальным, так как для распиливания разных материалов можно регулировать скорость резания. Другой особенностью электрических лобзиков является устройство их подошвы, которая может оснащаться специальным вкладышем, предотвращающим скалывание обрабатываемого материала, что является незаменимым приспособлением при пилении хрупких материалов, например, керамики.

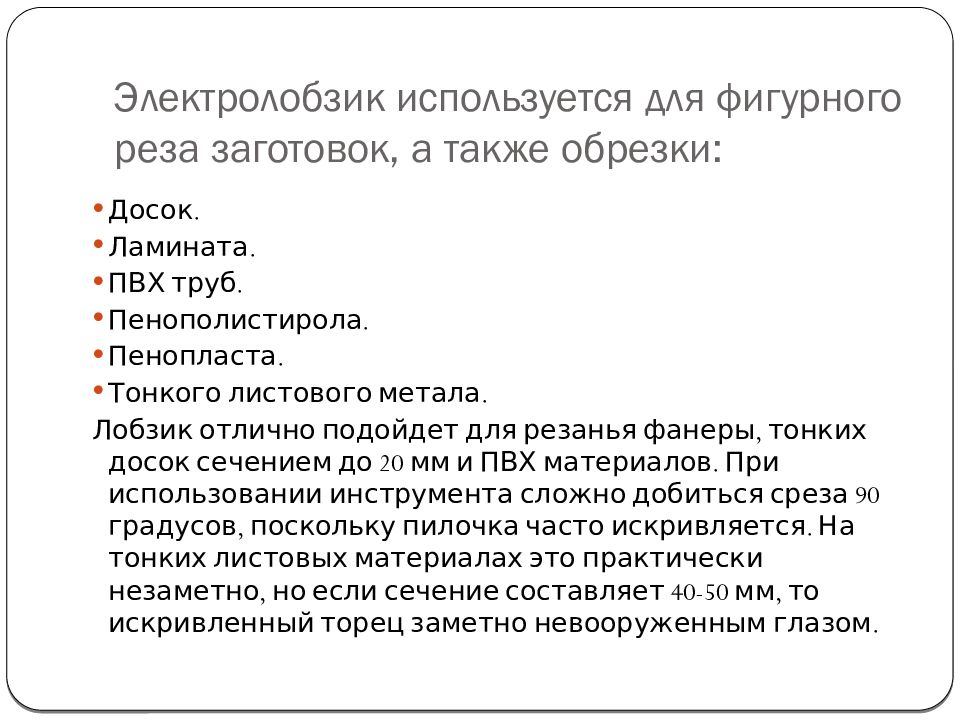

Досок. Ламината. ПВХ труб. Пенополистирола. Пенопласта. Тонкого листового метала. Лобзик отлично подойдет для резанья фанеры, тонких досок сечением до 20 мм и ПВХ материалов. При использовании инструмента сложно добиться среза 90 градусов, поскольку пилочка часто искривляется. На тонких листовых материалах это практически незаметно, но если сечение составляет 40-50 мм, то искривленный торец заметно невооруженным глазом.

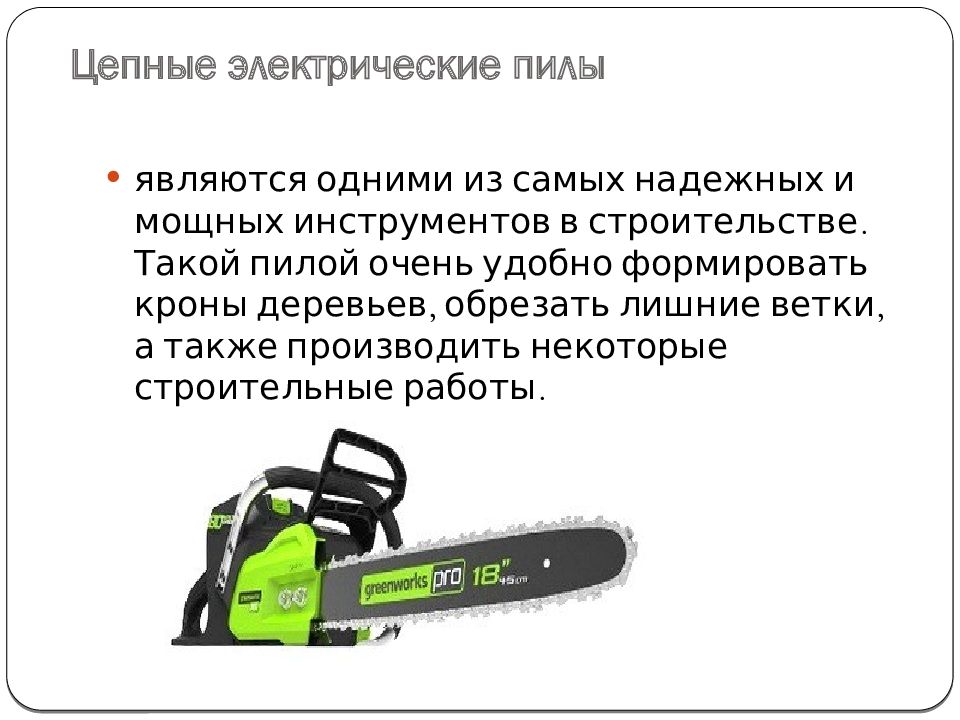

являются одними из самых надежных и мощных инструментов в строительстве. Такой пилой очень удобно формировать кроны деревьев, обрезать лишние ветки, а также производить некоторые строительные работы.

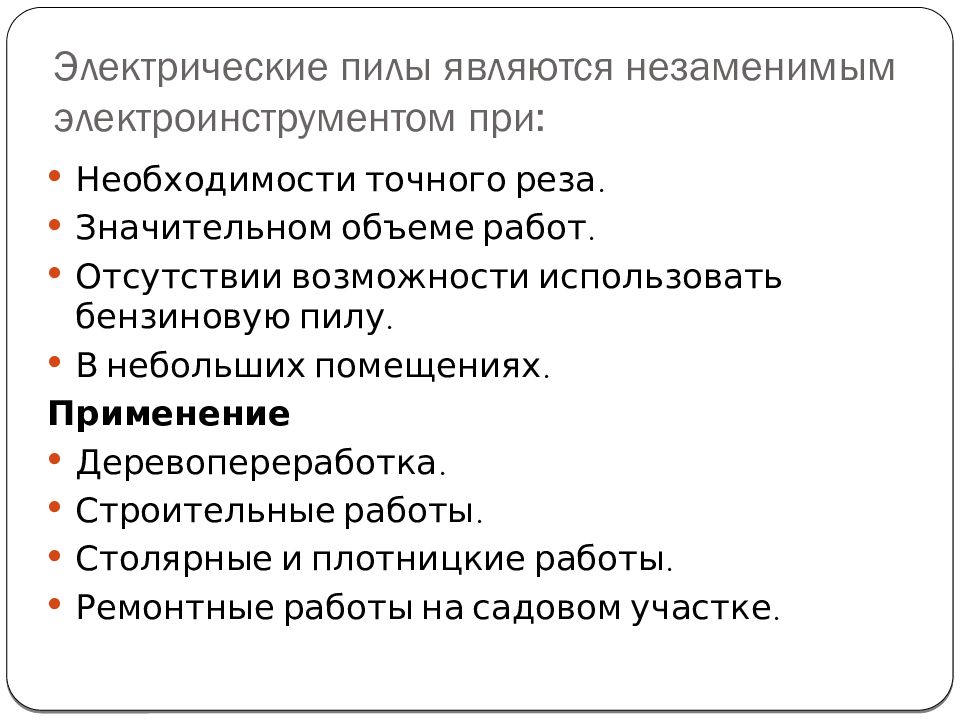

Необходимости точного реза. Значительном объеме работ. Отсутствии возможности использовать бензиновую пилу. В небольших помещениях. Применение Деревопереработка. Строительные работы. Столярные и плотницкие работы. Ремонтные работы на садовом участке.
Мощность электродвигателя является главной характеристикой электропилы цепного вида. Она влияет на массу, скорость пиления, время работы цепи до заточки. При значительной мощности двигателя перепады напряжения не так чувствительны. Мощность может достигать 2,2 кВт. Длина шины цепной пилы считается нормальной от 30 до 40 см. если шина больше, то необходима и большая мощность двигателя, следовательно, повышается масса инструмента. Удобство работы при этом снижается. Размер цепи определяется его стандартным шагом. Обычно он равен 3/8 дюйма. Если размер больше, то требуется более мощный двигатель, качество реза снижается, цепь становится толще. Смазка цепи и ее тормоз. Современные цепные электрические пилы оснащены автоматическим торможением цепи. Это является защитой от обратной отдачи. Полезной функцией является также автоматическое смазывание цепи. Это уменьшает работы по обслуживанию пилы. Нужно лишь следить за наличием смазки и вовремя пополнять.
Цепные электрические пилы нецелесообразно применять для распиловки больших многолетних деревьев, заготовки большого объема дров. Такую пилу используют в щадящем режиме. Необходимо постоянно контролировать остроту заточки цепи. Это влияет на повышение нагрузки на двигатель, что в свою очередь влияет на срок службы пилы. Важной функцией цепной пилы является наличие защиты от чрезмерного нагрева электромотора. При покупке пилы стоит обратить внимание на наличие этой защиты, так как она увеличивает ресурс электропилы. Расположение электродвигателя влияет на эргономичность дизайнерского оформления пилы. В этом плане лучше выбирать электропилу, у которой электродвигатель расположен вдоль корпуса. При выборе определить тип расположения электродвигателя очень легко. Корпус электропилы с продольным расположением мотора гораздо уже и длиннее, по сравнению с другими моделями.
Мощности. Массе. Длине шины. Количестве оборотов двигателя. Эффективности тормоза. Такой инструмент отлично подходит для разрезания деревьев на дрова, но для лесозаготовки непригоден, поскольку требует наличие доступа к электрической сети. В отличие от пил других конструкций, цепная электрическая пила имеет особое требование – смазку. Для этого в ней предусмотрен бачок для масла. Смазка из него принудительно подается на цепь, обеспечивая ее защиту от перегрева и более легкое скольжение. Эксплуатация инструмента без масла категорически запрещена.
Цепные пилы, экономичные, недорогие, легкие в управлении, экологически чистые. Минусы их заключаются в невозможности работать длительное время, так как электродвигатель испытывает серьезные нагрузки при пилении. Инструмент должен быть постоянно запитан от сети , поэтому мобильность его страдает. Кроме этого электрические пилы запрещается использовать в сырую погоду . Тем не менее подобный инструмент получил популярность в быту.
В цепь электродвигателя встроен специальный блок электроники, где предусматривается устройство плавного пуска, защита от перегрузок и ограничитель скорости вращения холостого хода. Кнопка выключателя встроена в цепь последовательно с кнопкой блокировки нагрузок. То есть для обеспечения вращения блокировка должна быть снята (кнопка нажата).
