Тема: «УКМ-4 ( универсальный комплект мотоинструмента). Назначение, состав, технические характеристики и особенности применения инструмента» Учебное занятие № 13 2 октября 2013 г. ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ № 57 Территориальное подразделение «Нагатино-2» 1
ЦЕЛЬ учебного занятия: Ознакомить обучаемых с устройством и особенностями применения универсальных комплектов механизированного аварийно-спасательного инструмента Учебные вопросы: Основные понятия и определения 2. Назначение, состав и технические характеристики УКМ-4 и его аналогов 3. Устройство и особенности применения УКМ-4 2
Используемая литература: 1. Пожарная техника: учебник под ред. М.Д.Безбородько. – М.: Академия ГПС МЧС России, 2004. – 550 с. (гл. 1) 2. Одинцов Л.Г., Парамонов В.В. Техника и технические средства ведения поисково-спасательных и аварийно-спасательных работ: справочное пособие. – М.: изд-во НЦ ЭНАС, 2004. - 232 с. (с. 133-137) 3. Справочник спасателя: Спасательные работы при ликвидации последствий землетрясений, взрывов, бурь, смерчей и тайфунов. – М.: изд-во ВНИИ ГОЧС, 1995. – 195 с. (гл. 7) 4. ГОСТ Р 50982-2003. Техника пожарная. Инструмент для проведения специальных работ на пожаре. Общие технические требования. Методы испытаний 3
Классификации аварийно-спасательного инструмента ПРИЗНАКИ КЛАССИФИКАЦИИ По конструктивному исполнению инструмента По классу (виду) операции для фиксации Для перемещения и фиксации для сближения (стягивания) для расширения (разжимания) для деформирования Для разрушения для резания (перерезания) для кусания (перекусыванияния) для сверления для бурения для пиления для дробления для термического разрушения Для герметизации ручной механизированный По степени затрат сил спасателя По степени интегрированности По мобильности источников энергии моноблочный блочный с централизованным питанием автономный для пережимания для закупоривания для накладывания По виду источника энергии (привода) ручной немеханизированный термический пиропатронный пневматический электрический механический гидравлический
4 Основные понятия и определения Аварийно-спасательный инструмент переносной механизированный - инструмент, исполнительный орган которого приводится в действие за счет энергии, вырабатываемой без затрат мускульных усилий спасателя Ручной механизированный инструмент с электроприводом - ручная машина, приводимая в действие от электродвигателя, предназначенная для извлечение (разблокирование) пострадавших и разборки завалов в ходе проведения аварийно-спасательных работ Ручной механизированный инструмент с мотоприводом - ручная машина, приводимая в действие от двигателя внутреннего сгорания (бензомоторный), предназначенная для извлечение (разблокирование) пострадавших и разборки завалов в ходе проведения аварийно-спасательных работ
4 Основные понятия и определения По типу привода механизированный инструмент подразделяется на инструмент: - с электроприводом; - с мотоприводом; - с пневмоприводом. В состав механизированного ручного инструмента, как правило, входят: - отбойные молотки; - бетоноломы; - перфораторы; - буры; - шлифовальные машины; - моторезаки; - мото- и электропилы.
4 Классификация инструмента по функциональному назначению а) инструмент для резки и перекусывания конструкций: - моторезаки; - электрические и пневматические шлифовальные машины, - цепные мотопилы; - цепные и дисковые электропилы б) инструмент для подъема, перемещения и фиксации конструкций: - пневмодомкраты, - мото- и электролебедки в) инструмент для пробивания отверстий (проемов), дробления крупных элементов конструкций: - мото-, электро- и пневмолотки, - мото-, электро- и пневмоперфораторы, - мото-, электро- и пневмобетоноломы; - мото-, электро- и пневмобуры г) инструмент, применяемый при закупорке отверстий в трубах, заделке пробоин в емкостях и трубопроводах: - эластомерные пневмозаглушки; - пневмопластыри

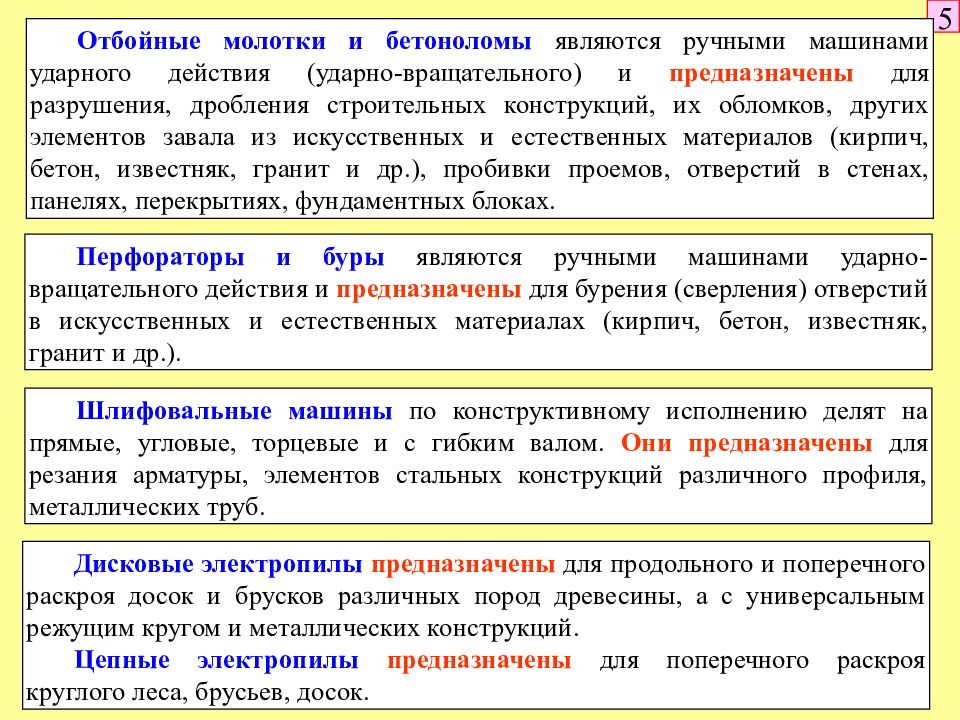

5 Отбойные молотки и бетоноломы являются ручными машинами ударного действия (ударно-вращательного) и предназначены для разрушения, дробления строительных конструкций, их обломков, других элементов завала из искусственных и естественных материалов (кирпич, бетон, известняк, гранит и др.), пробивки проемов, отверстий в стенах, панелях, перекрытиях, фундаментных блоках. Перфораторы и буры являются ручными машинами ударно-вращательного действия и предназначены для бурения (сверления) отверстий в искусственных и естественных материалах (кирпич, бетон, известняк, гранит и др.). Шлифовальные машины по конструктивному исполнению делят на прямые, угловые, торцевые и с гибким валом. Они предназначены для резания арматуры, элементов стальных конструкций различного профиля, металлических труб. Дисковые электропилы предназначены для продольного и поперечного раскроя досок и брусков различных пород древесины, а с универсальным режущим кругом и металлических конструкций. Цепные электропилы предназначены для поперечного раскроя круглого леса, брусьев, досок.

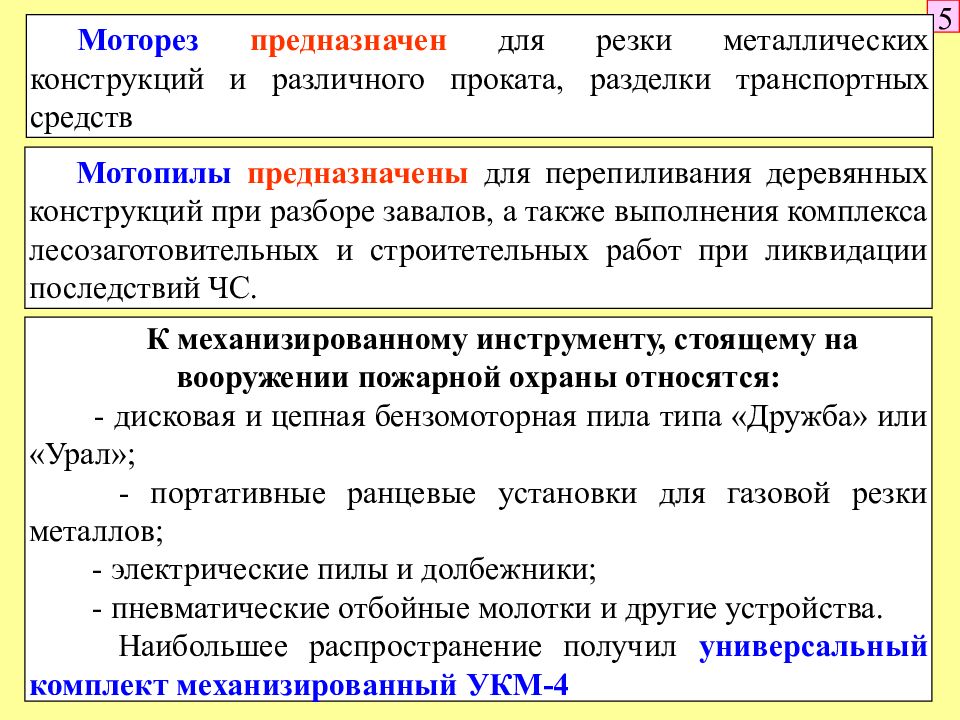

5 Моторез предназначен для резки металлических конструкций и различного проката, разделки транспортных средств Мотопилы предназначены для перепиливания деревянных конструкций при разборе завалов, а также выполнения комплекса лесозаготовительных и строитетельных работ при ликвидации последствий ЧС. К механизированному инструменту, стоящему на вооружении пожарной охраны относятся: - дисковая и цепная бензомоторная пила типа «Дружба» или «Урал»; - портативные ранцевые установки для газовой резки металлов; - электрические пилы и долбежники; - пневматические отбойные молотки и другие устройства. Наибольшее распространение получил универсальный комплект механизированный УКМ-4

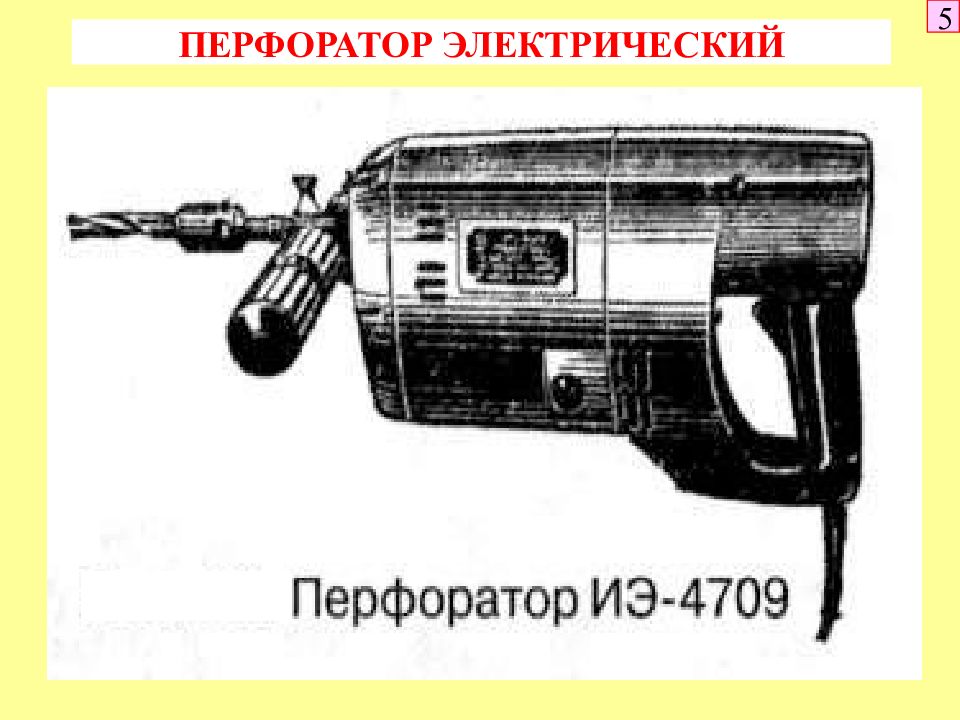

5 ПЕРФОРАТОР ЭЛЕКТРИЧЕСКИЙ

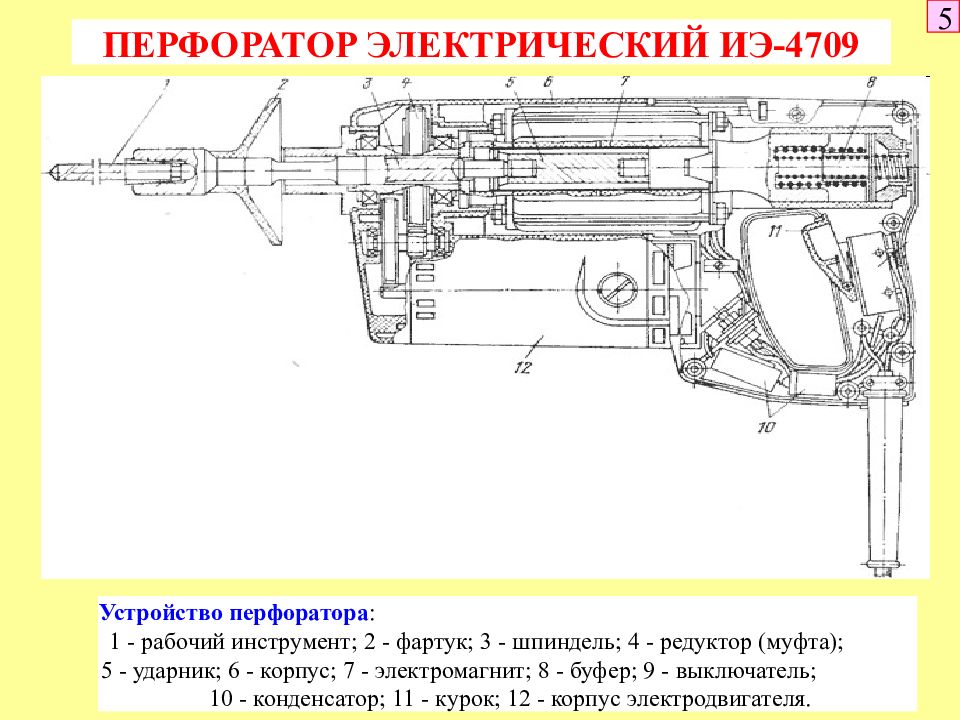

5 ПЕРФОРАТОР ЭЛЕКТРИЧЕСКИЙ ИЭ-4709 Устройство перфоратора : 1 - рабочий инструмент; 2 - фартук; 3 - шпиндель; 4 - редуктор (муфта); 5 - ударник; 6 - корпус; 7 - электромагнит; 8 - буфер; 9 - выключатель; 10 - конденсатор; 11 - курок; 12 - корпус электродвигателя.

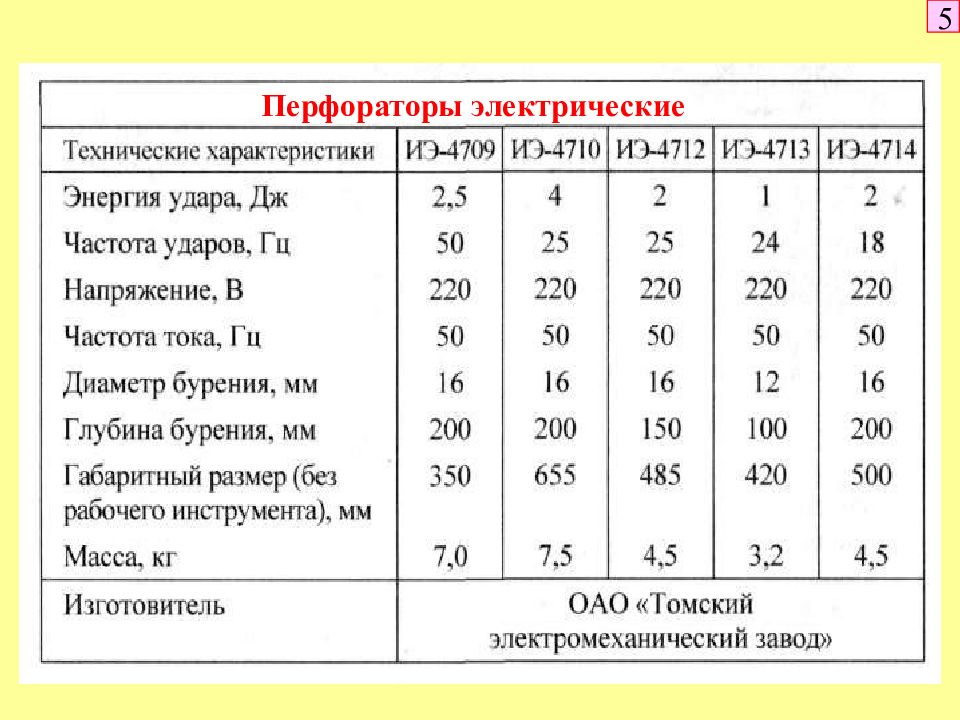

5 Перфораторы электрические

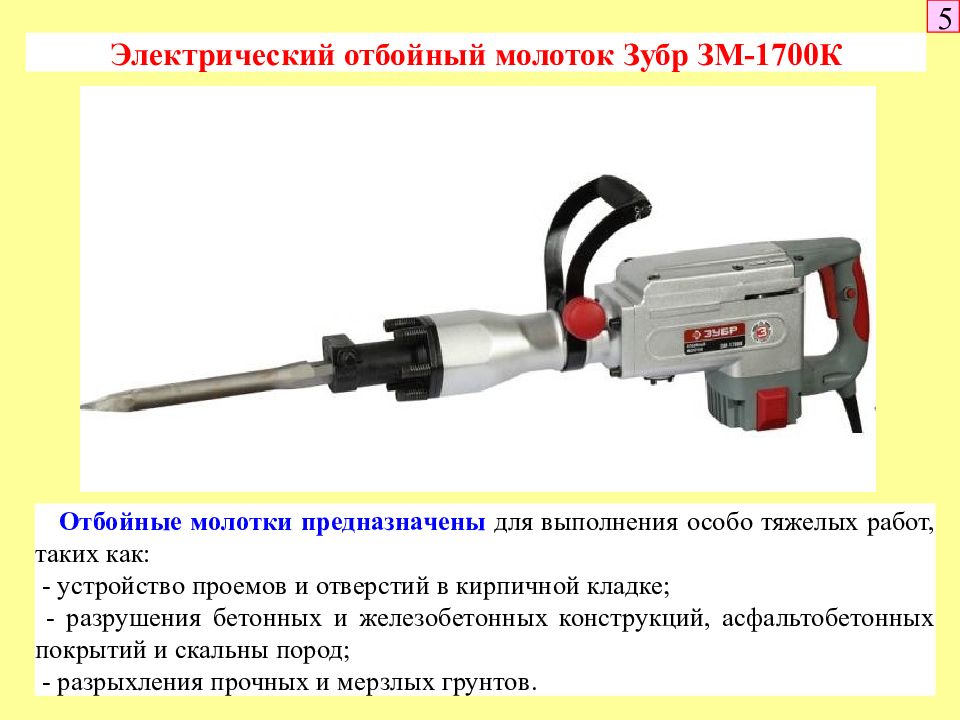

5 Электрический отбойный молоток Зубр ЗМ-1700К Отбойные молотки предназначены для выполнения особо тяжелых работ, таких как: - устройство проемов и отверстий в кирпичной кладке; - разрушения бетонных и железобетонных конструкций, асфальтобетонных покрытий и скальны пород; - разрыхления прочных и мерзлых грунтов.

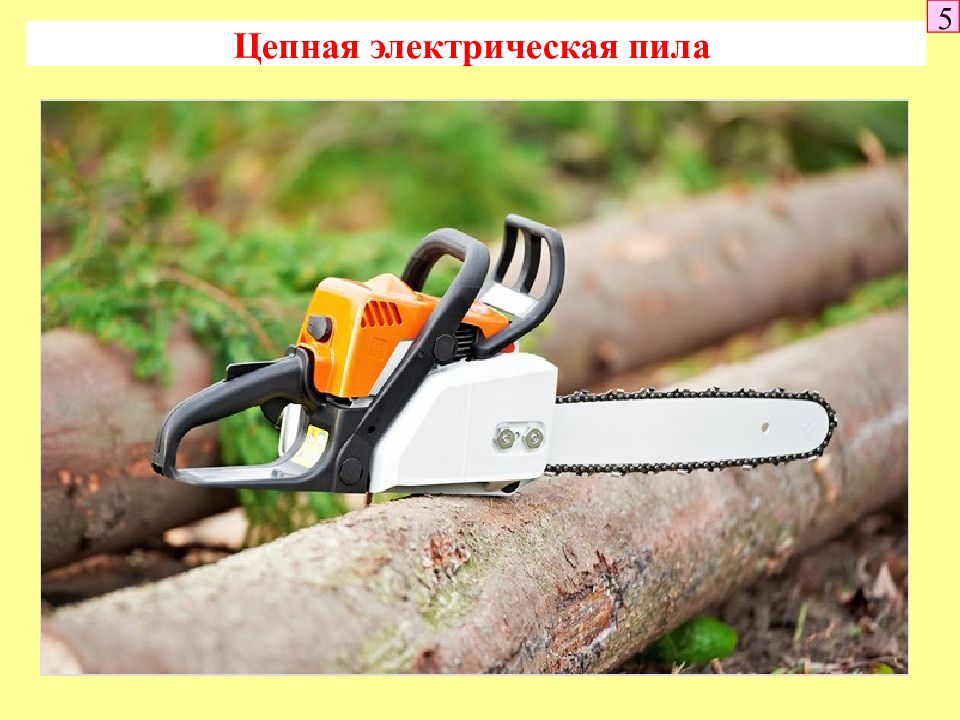

5 Цепная электрическая пила
5 Дисковая электрическая пила

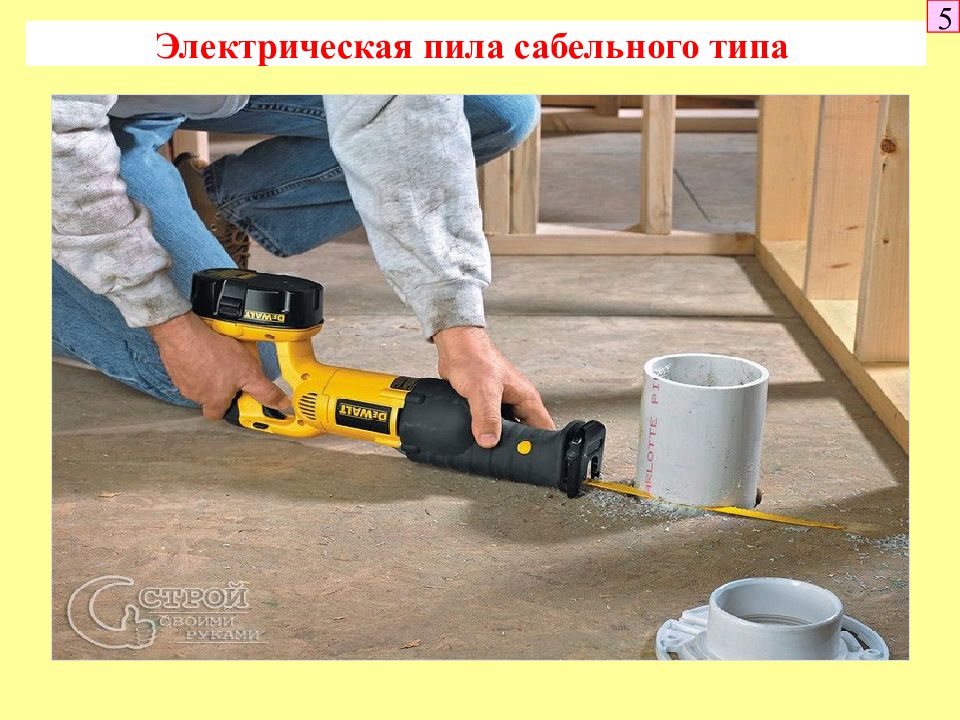

5 Электрическая пила сабельного типа

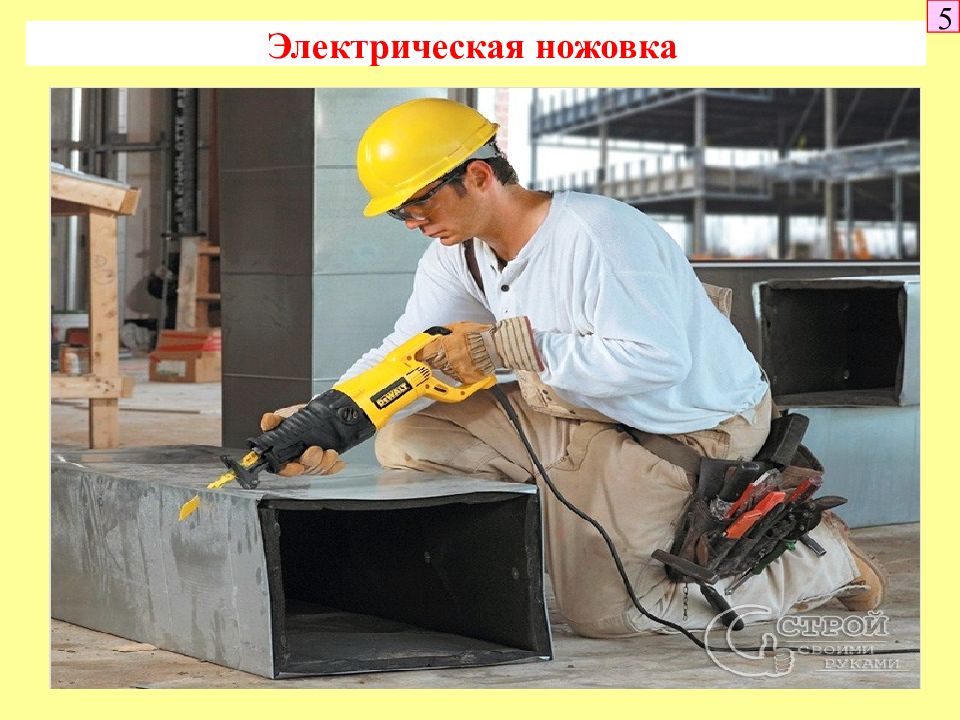

5 Электрическая ножовка

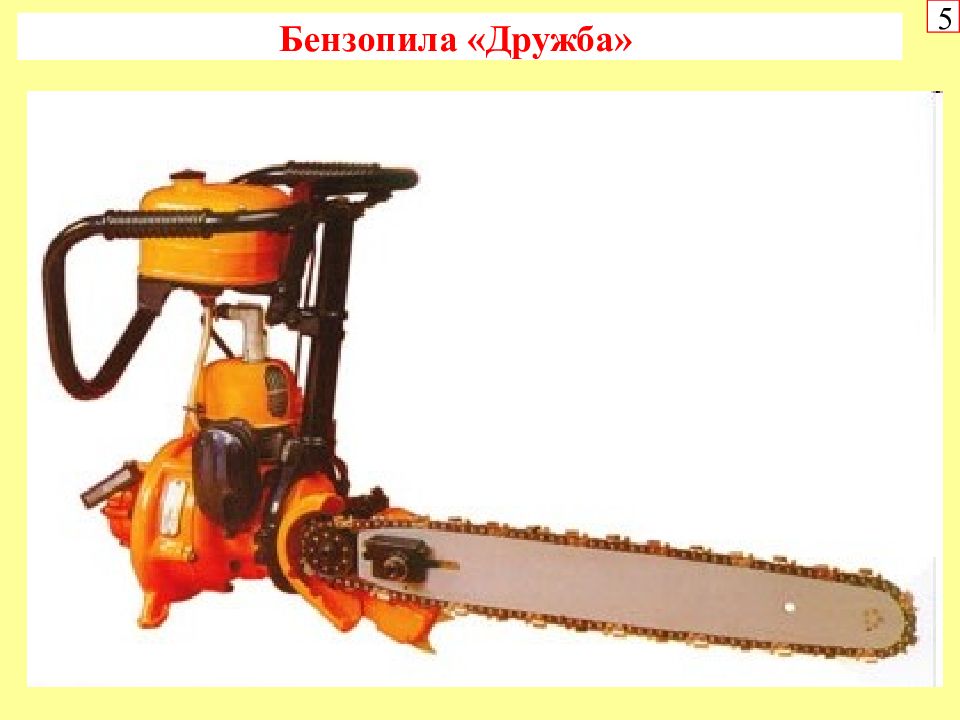

5 Бензопила «Дружба»
5 Бензопила «Урал»

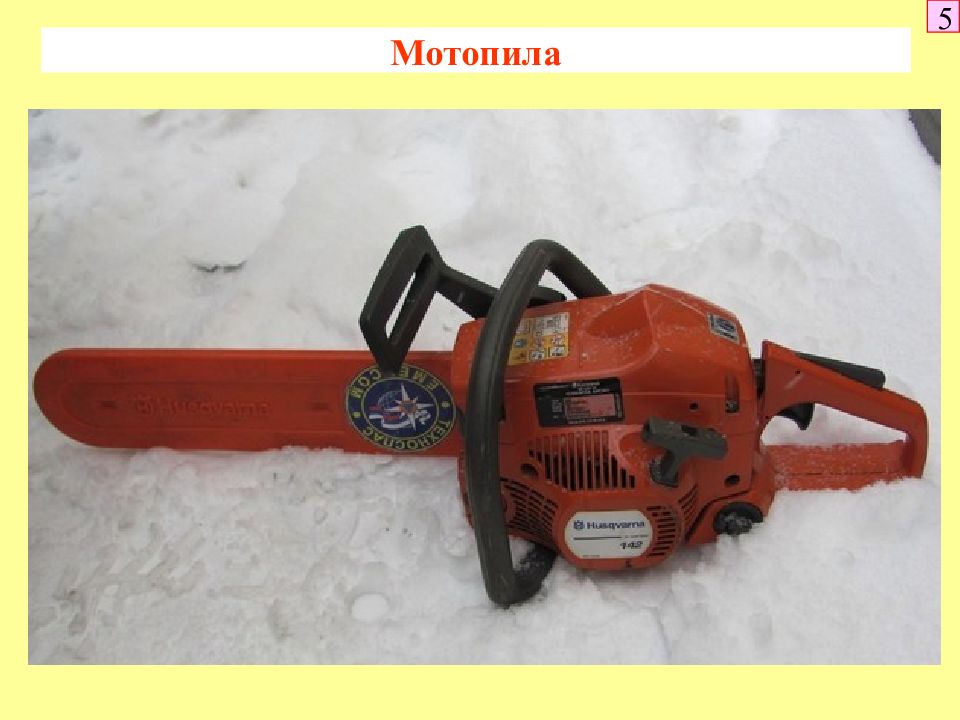

5 Мотопила
7 Мотопила с ДВС фирмы « Solo » (Германия)

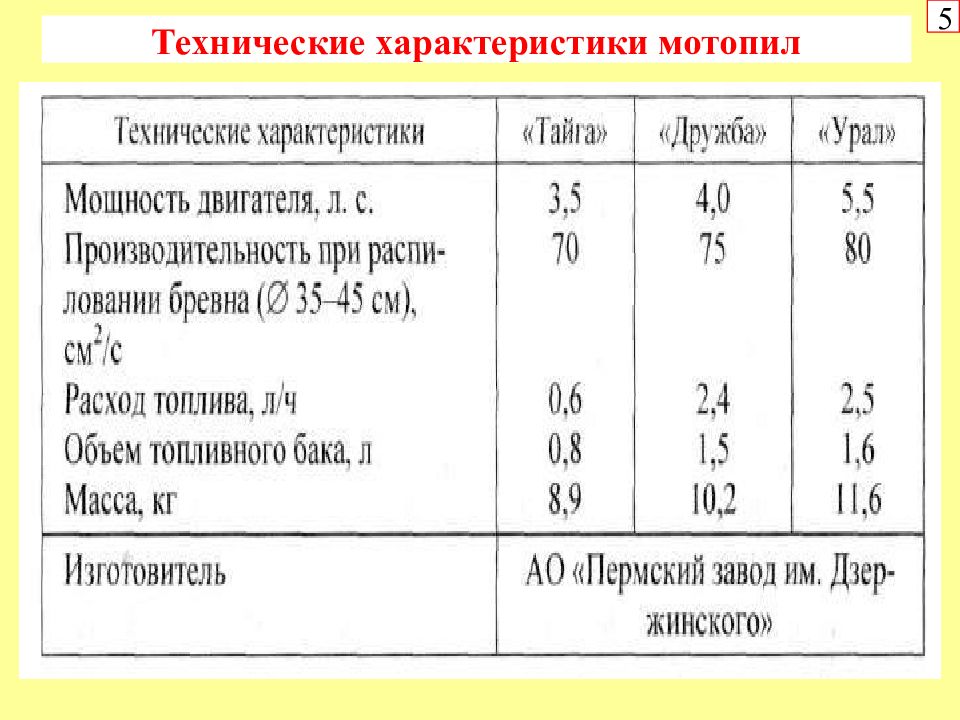

5 Технические характеристики мотопил
5 Сравнительный анализ характеристик и возможностей электро- и бензопилы Преимущества электропилы : - инструмент не загрязняет окружающую среду вредными выхлопами газа, т.е. экологически безопасны; - отсутствие вредных выхлопов позволяет использовать эти механизмы в замкнутых, непроветриваемых помещениях; - относительно небольшой вес устройства; - проще в эксплуатации и бесшумны в работе; - проблемы с запуском электроинструмента в холодное время года не существует; - они просты и удобны в обслуживании. Недостатки электропилы : - привязанность к источнику энергии, а значит работа на неотдаленном расстоянии от розетки; - ощутимая зависимость эффективности работы пилы от нагрузки и от величины питающего напряжения. Существует потребность приобретения дорогой профессиональной электропилы, если нужно долгое время работать с инструментом в непрерывном режиме; - низкая производительность, по сравнению с бензопилой; - при небрежной работе она легко может выйти из строя; - ограниченный ресурс работы (не более 5 лет)

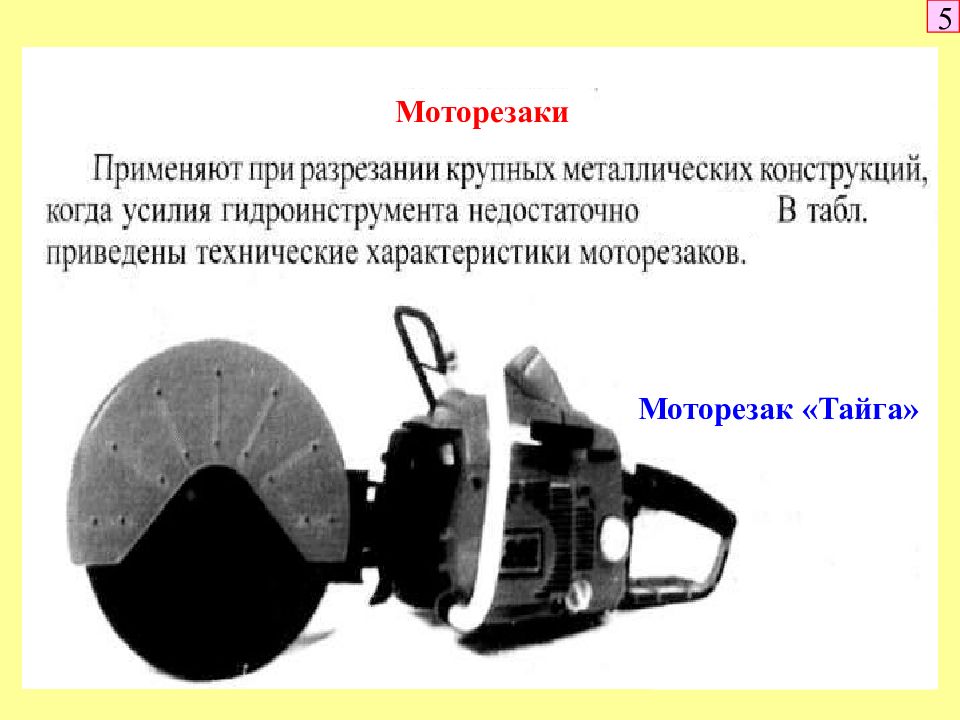

5 Моторезаки Моторезак «Тайга»

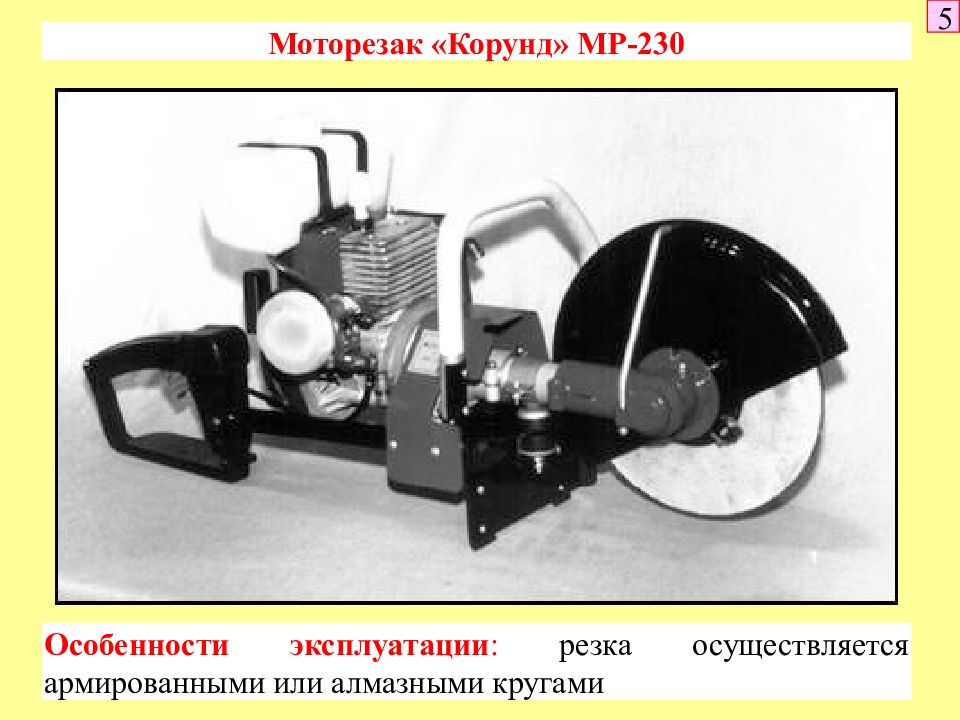

5 Моторезак «Корунд» МР-230 Особенности эксплуатации : резка осуществляется армированными или алмазными кругами

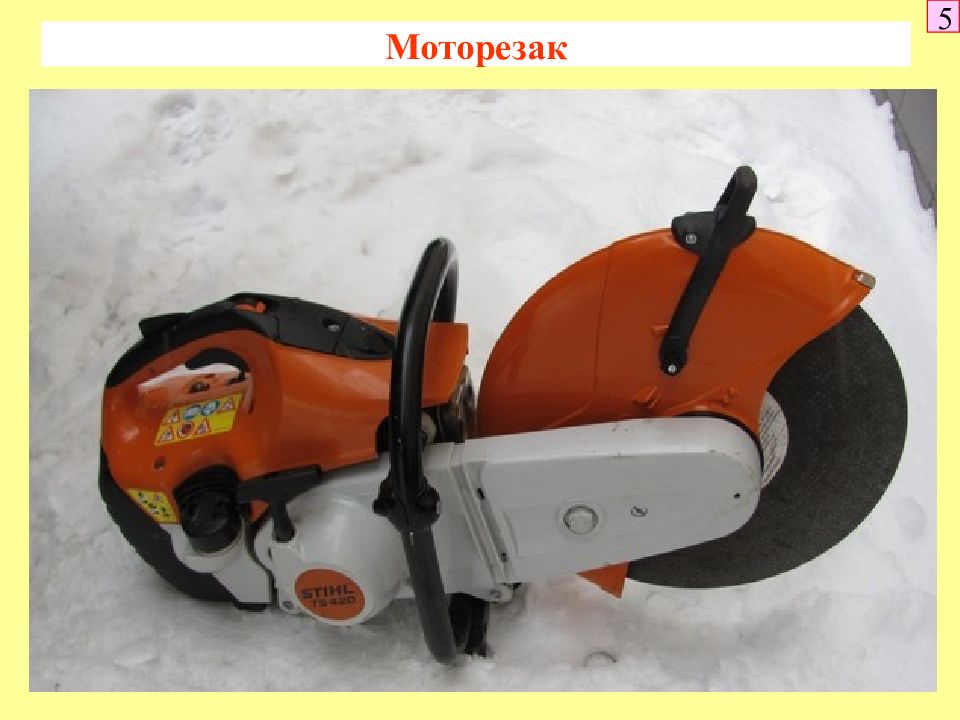

5 Моторезак

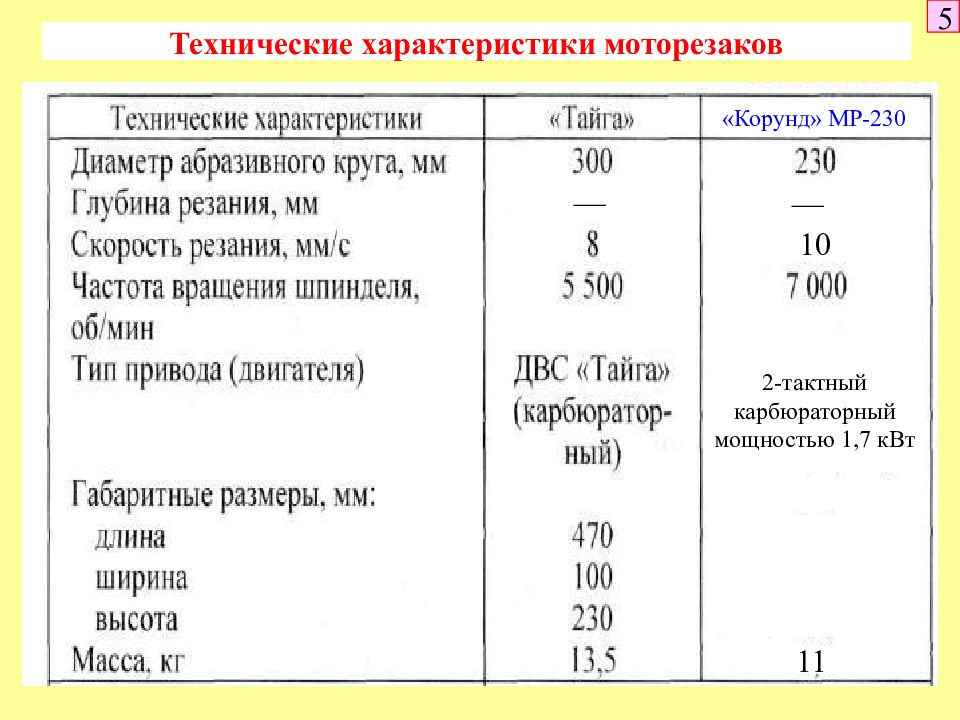

5 Технические характеристики моторезаков «Корунд» МР-230 — 10 2-тактный карбюраторный мощностью 1,7 кВт 11 —

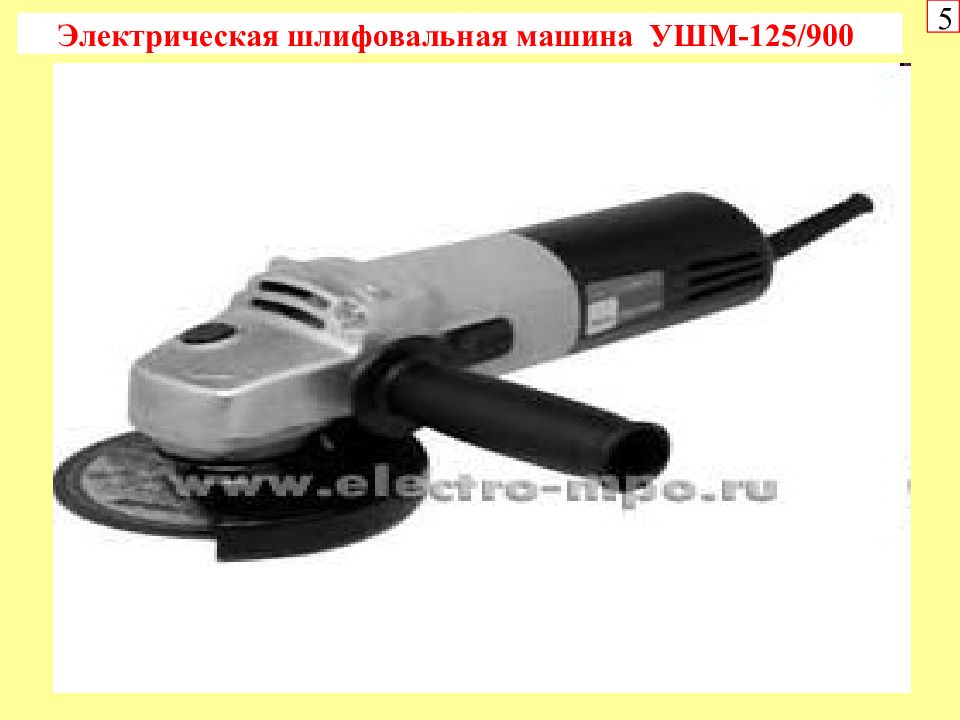

5 Электрическая шлифовальная машина УШМ-125/900

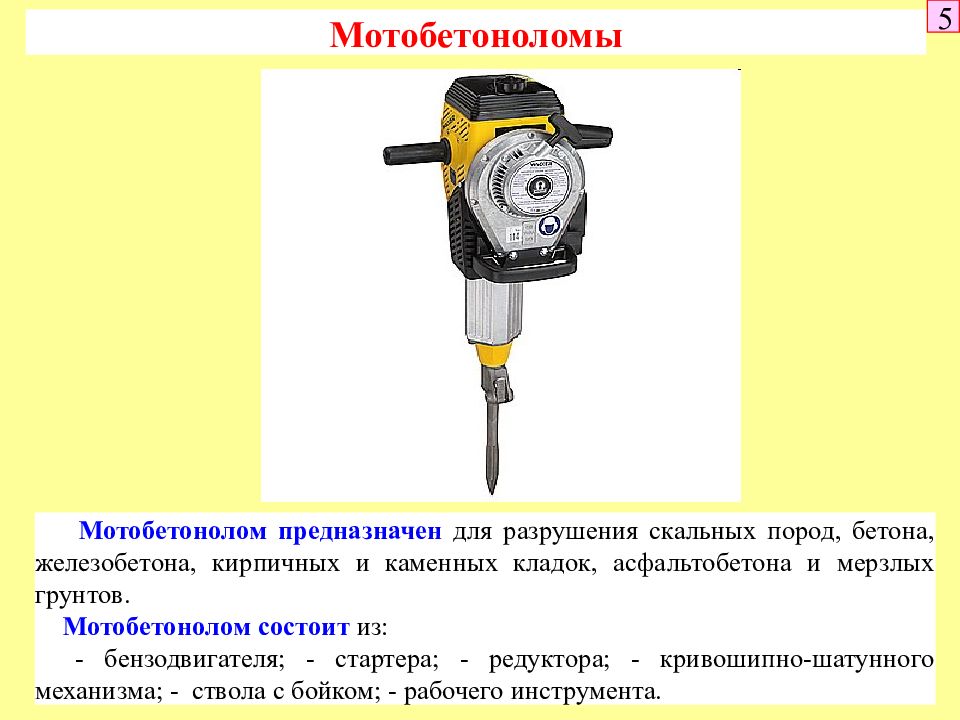

5 Мотобетоноломы Мотобетонолом предназначен для разрушения скальных пород, бетона, железобетона, кирпичных и каменных кладок, асфальтобетона и мерзлых грунтов. Мотобетонолом состоит из: - бензодвигателя; - стартера; - редуктора; - кривошипно-шатунного механизма; - ствола с бойком; - рабочего инструмента.

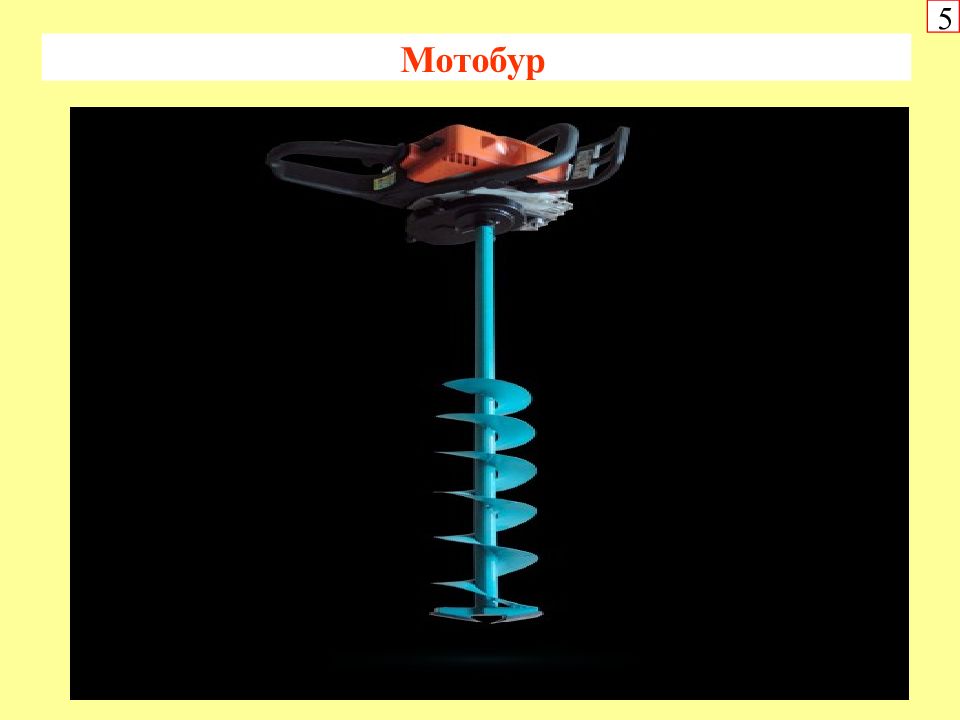

5 Мотобур
5 Механизированный инструмент, состоящий на вооружении пожарной охраны - дисковая и цепная бензомоторная пила типа «Дружба» или «Урал»; - портативные ранцевые установки для газовой резки металлов; - электрические пилы и долбежники; - пневматические отбойные молотки и другие устройства. - универсальный комплект механизированный УКМ-4 - получил наибольшее распространение

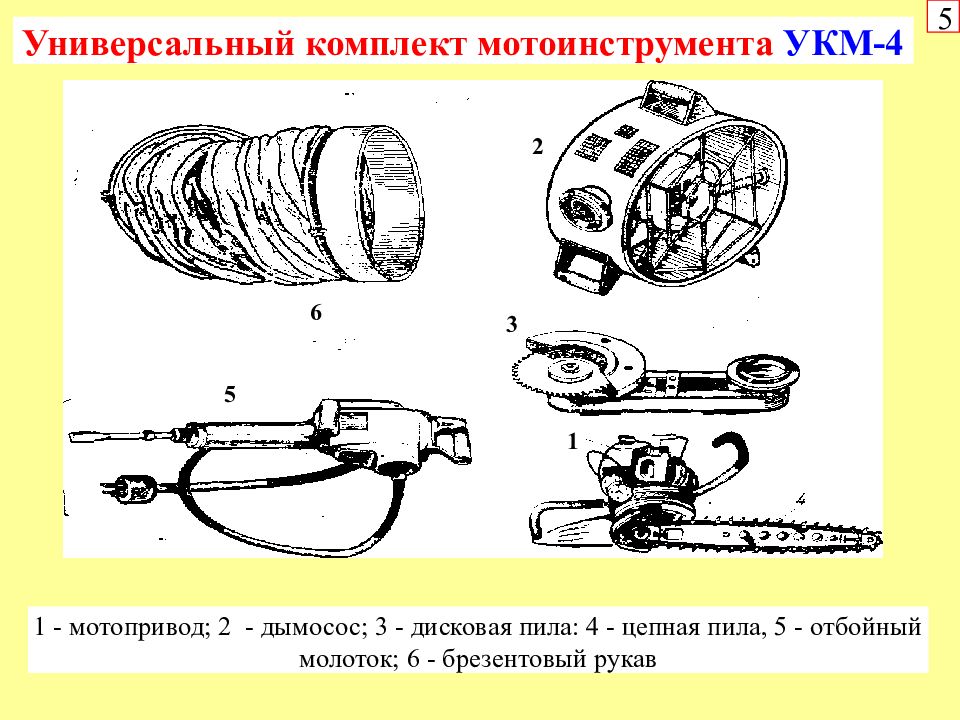

5 Универсальный комплект мотоинструмента УКМ-4 1 - мотопривод; 2 - дымосос; 3 - дисковая пила: 4 - цепная пила, 5 - отбойный молоток; 6 - брезентовый рукав 1 3 5 6 2
8 УКМ-4 предназначен для разрушения обломков строительных конструкций, перерезания деревянных элементов завала, арматурных металлических связей, препятствующих доступу к пострадавшим. УКМ-4 состоит из: а) мотопривода (на базе бензомоторной пилы «Урал-5») и б) приставок различного назначения (переносной дымососа, отбойного молотка, дисковой и цепной пилы) для выполнения следующих видов работ: - резка металлических конструкций абразивным армированным кругом ( приставка - дисковая пила ); - разрушение железобетонных, кирпичных и каменных конструкций ( приставка - отбойный молоток с гибким валом); - пиление деревянных конструкций ( приставка - цепная пила по дереву); - нагнетание (откачивание) свежего воздуха (дыма) - привод переносного дымососа ДПМ-7 Назначение и состав УКМ-4

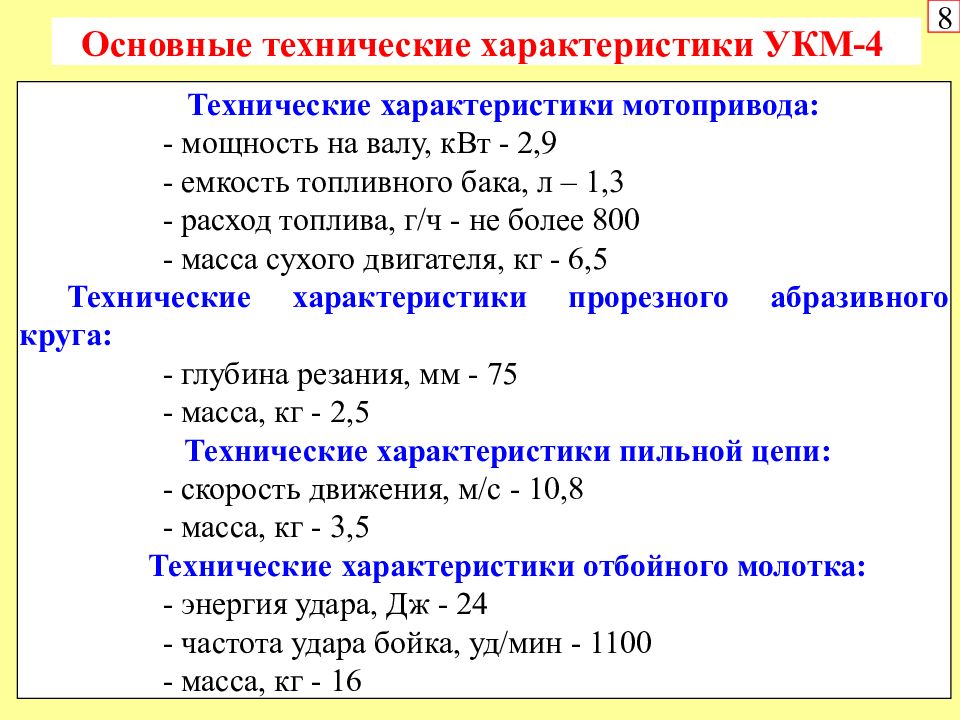

8 Технические характеристики мотопривода: - мощность на валу, кВт - 2,9 - емкость топливного бака, л – 1,3 - расход топлива, г/ч - не более 800 - масса сухого двигателя, кг - 6,5 Технические характеристики прорезного абразивного круга: - глубина резания, мм - 75 - масса, кг - 2,5 Технические характеристики пильной цепи: - скорость движения, м/с - 10,8 - масса, кг - 3,5 Технические характеристики отбойного молотка: - энергия удара, Дж - 24 - частота удара бойка, уд/мин - 1100 - масса, кг - 16 Основные технические характеристики УКМ-4

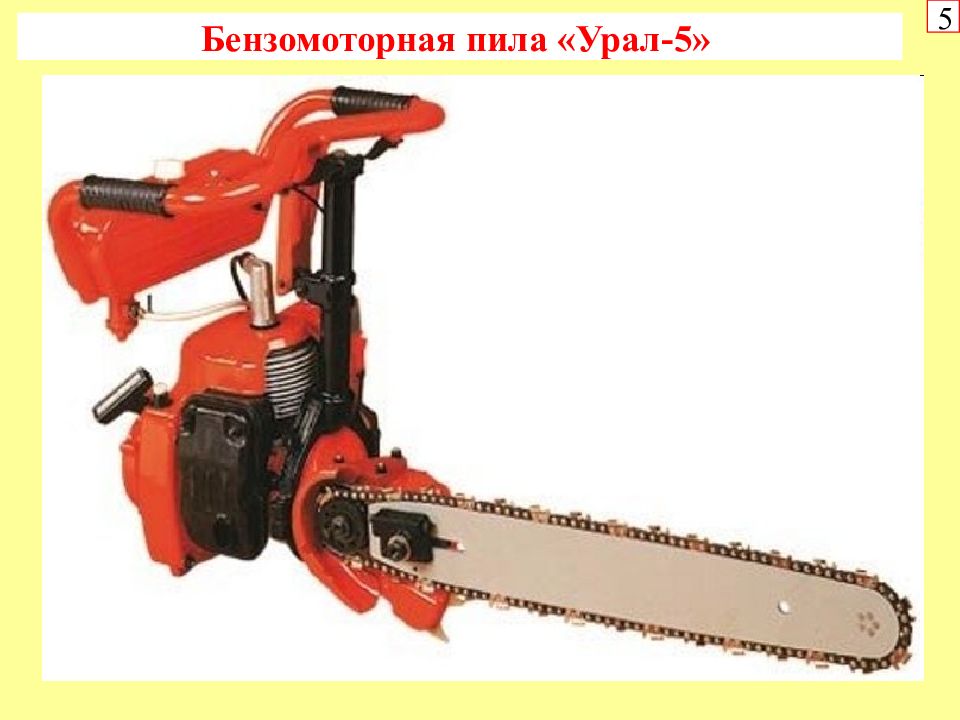

5 Бензомоторная пила «Урал-5»
8 Бензомоторная пила «УРАЛ-5» - предназначена для выпиловки проемов в деревянных конструкциях зданий и сооружений. Она состоит из : - двигателя внутреннего сгорания; - силовой передачи (трансмиссия); - пильного аппарата; - съемного стартера. Устройство бензомоторной пилы «Урал-5» Дисковая пила предназначена для резки деревянных, металлических конструкций и различного проката, разделки транспортных средств. Мотопривод с корундовым диском обеспечивает распиловку деревянных, металлических и бетонных конструкций толщиной до 300 мм.
8 Дымосос пожарный переносной с мотоприводом ДПМ-7 Дымосос ДПМ-7 предназначен для проветривания задымленных помещений, снижения температуры при тушении пожаров в зданиях путем нагнетания свежего воздуха и отсоса продуктов горения. Дымосос может быть использовали для получения воздушно-механической пены, образуемой принудительной подачей воздуха

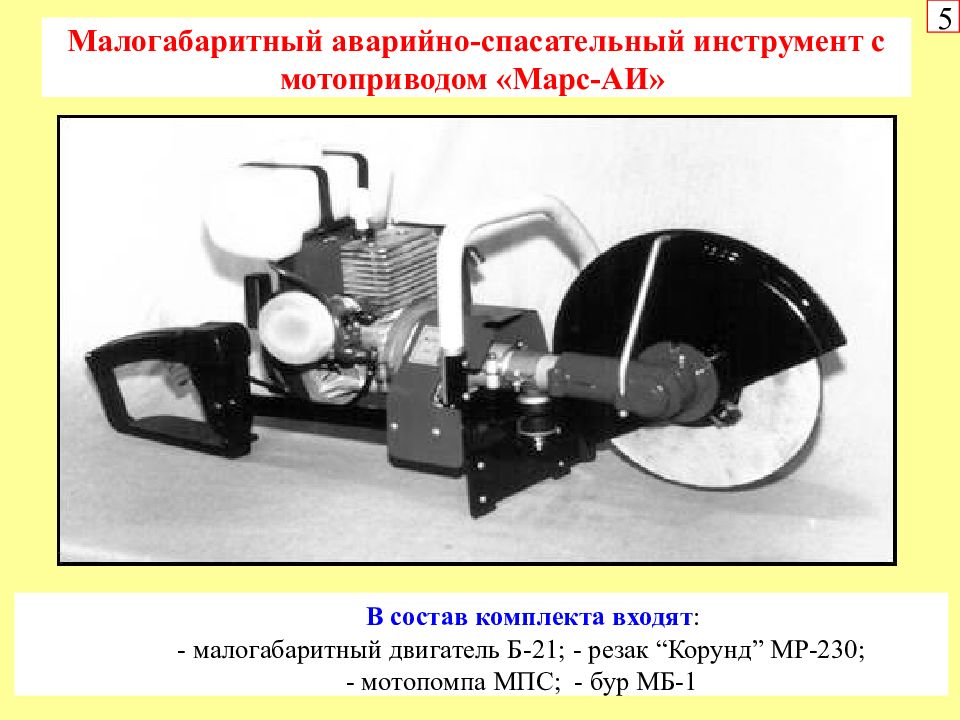

5 Малогабаритный аварийно-спасательный инструмент с мотоприводом «Марс-АИ» В состав комплекта входят : - малогабаритный двигатель Б-21; - резак “Корунд” МР-230; - мотопомпа МПС; - бур МБ-1

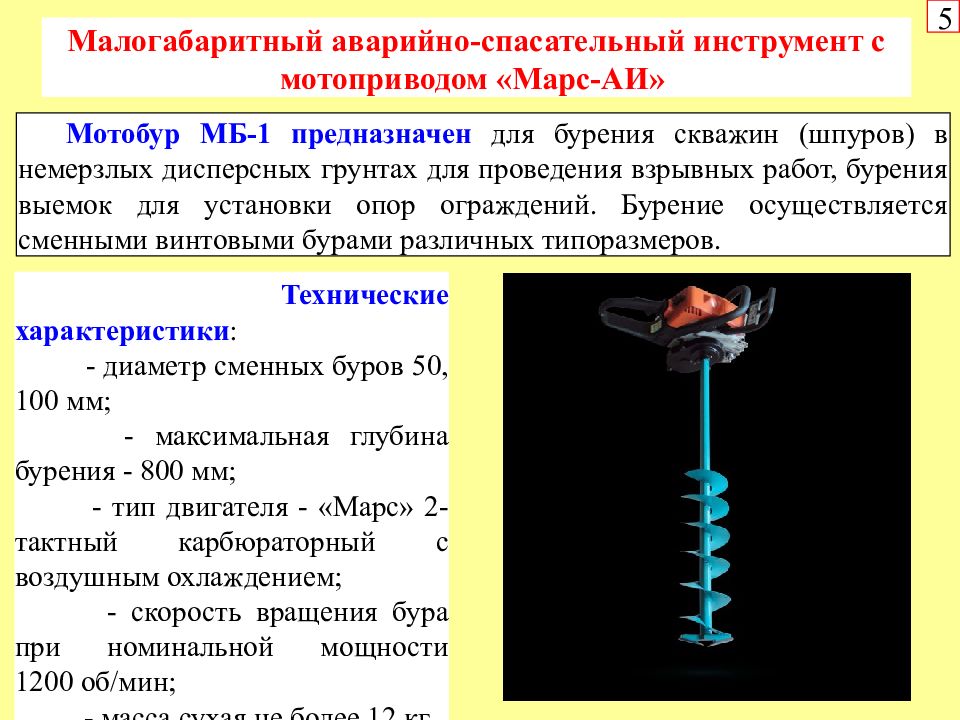

5 Малогабаритный аварийно-спасательный инструмент с мотоприводом «Марс-АИ» Мотобур МБ-1 предназначен для бурения скважин (шпуров) в немерзлых дисперсных грунтах для проведения взрывных работ, бурения выемок для установки опор ограждений. Бурение осуществляется сменными винтовыми бурами различных типоразмеров. Технические характеристики : - диаметр сменных буров 50, 100 мм; - максимальная глубина бурения - 800 мм; - тип двигателя - «Марс» 2-тактный карбюраторный с воздушным охлаждением; - скорость вращения бура при номинальной мощности 1200 об/мин; - масса сухая не более 12 кг.

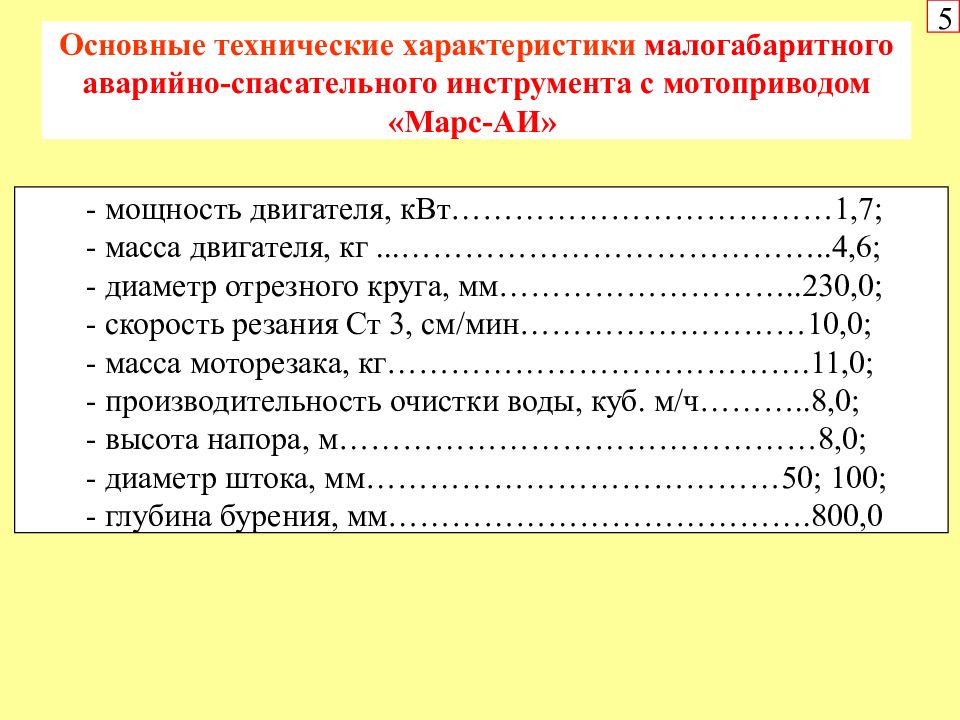

5 Основные технические характеристики малогабаритного аварийно-спасательного инструмента с мотоприводом «Марс-АИ» - мощность двигателя, кВт………………………………1,7; - масса двигателя, кг...…………………………………..4,6; - диаметр отрезного круга, мм………………………..230,0; - скорость резания Ст 3, см/мин………………………10,0; - масса моторезака, кг………………………………….11,0; - производительность очистки воды, куб. м/ч………..8,0; - высота напора, м………………………………………8,0; - диаметр штока, мм…………………………………50; 100; - глубина бурения, мм………………………………….800,0

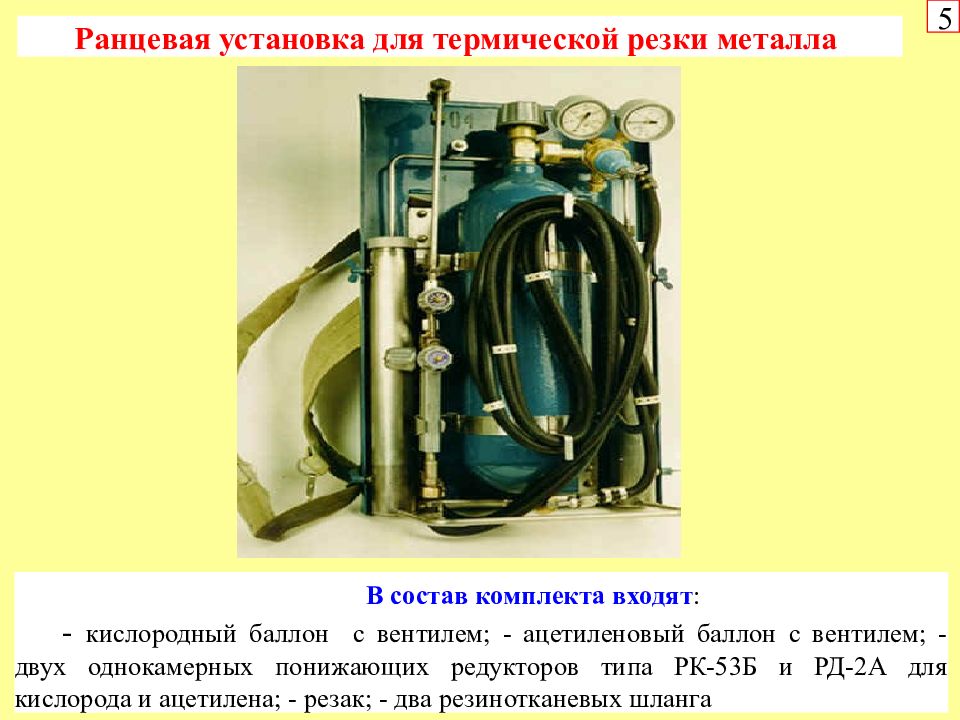

5 Ранцевая установка для термической резки металла В состав комплекта входят : - кислородный баллон с вентилем; - ацетиленовый баллон с вентилем; - двух однокамерных понижающих редукторов типа РК-53Б и РД-2А для кислорода и ацетилена; - резак; - два резинотканевых шланга

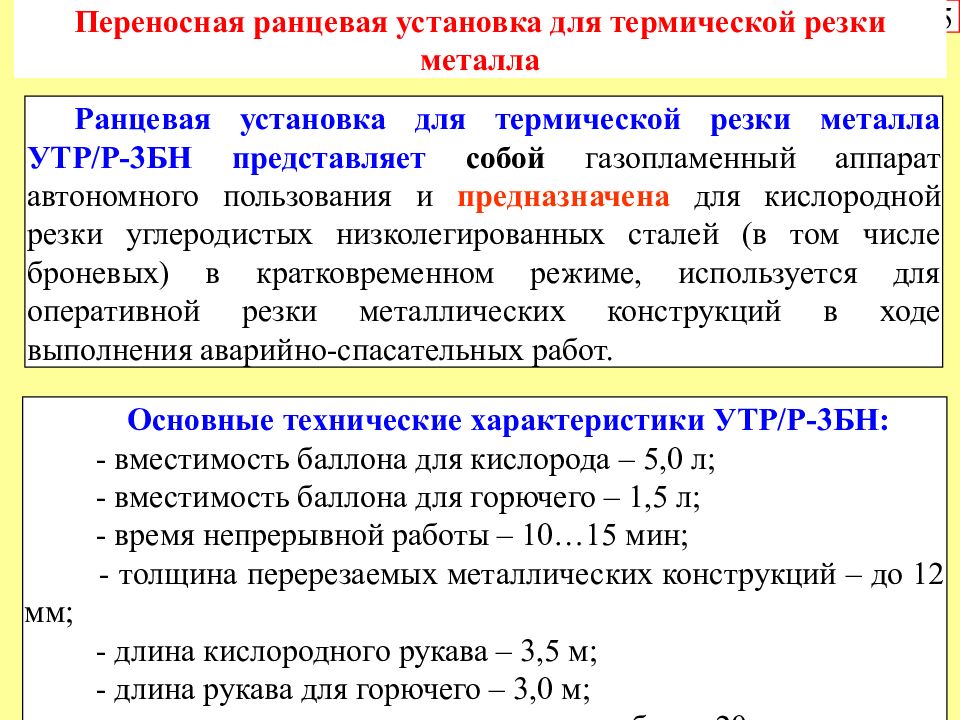

5 Переносная ранцевая установка для термической резки металла Основные технические характеристики УТР/Р-3БН: - вместимость баллона для кислорода – 5,0 л; - вместимость баллона для горючего – 1,5 л; - время непрерывной работы – 10…15 мин; - толщина перерезаемых металлических конструкций – до 12 мм; - длина кислородного рукава – 3,5 м; - длина рукава для горючего – 3,0 м; - масса в заправленном состоянии – не более 20 кг. Ранцевая установка для термической резки металла УТР/Р-3БН представляет собой газопламенный аппарат автономного пользования и предназначена для кислородной резки углеродистых низколегированных сталей (в том числе броневых) в кратковременном режиме, используется для оперативной резки металлических конструкций в ходе выполнения аварийно-спасательных работ.
Тема: «Порядок применения УКМ-4 в ходе выполнения основных технологических операций. Меры безопасности при работе с ним» Учебное занятие № 14 3 октября 2013 г. ТЕХНИЧЕСКИЙ ПОЖАРНО-СПАСАТЕЛЬНЫЙ КОЛЛЕДЖ № 57 Территориальное подразделение «Нагатино-2» 1

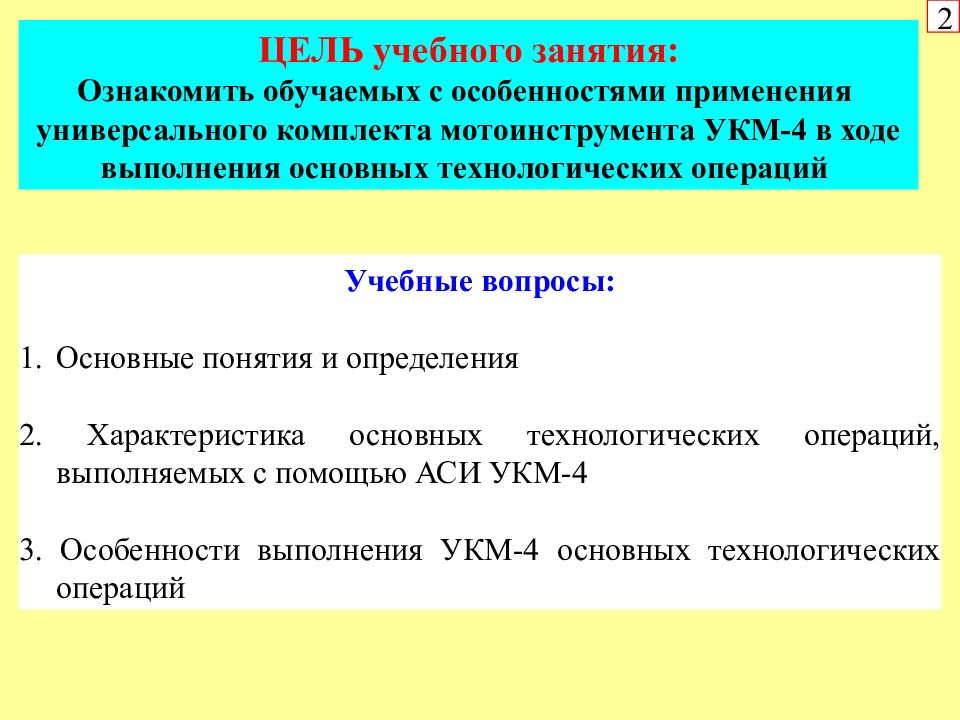

ЦЕЛЬ учебного занятия: Ознакомить обучаемых с особенностями применения универсального комплекта мотоинструмента УКМ-4 в ходе выполнения основных технологических операций Учебные вопросы: Основные понятия и определения 2. Характеристика основных технологических операций, выполняемых с помощью АСИ УКМ-4 3. Особенности выполнения УКМ-4 основных технологических операций 2

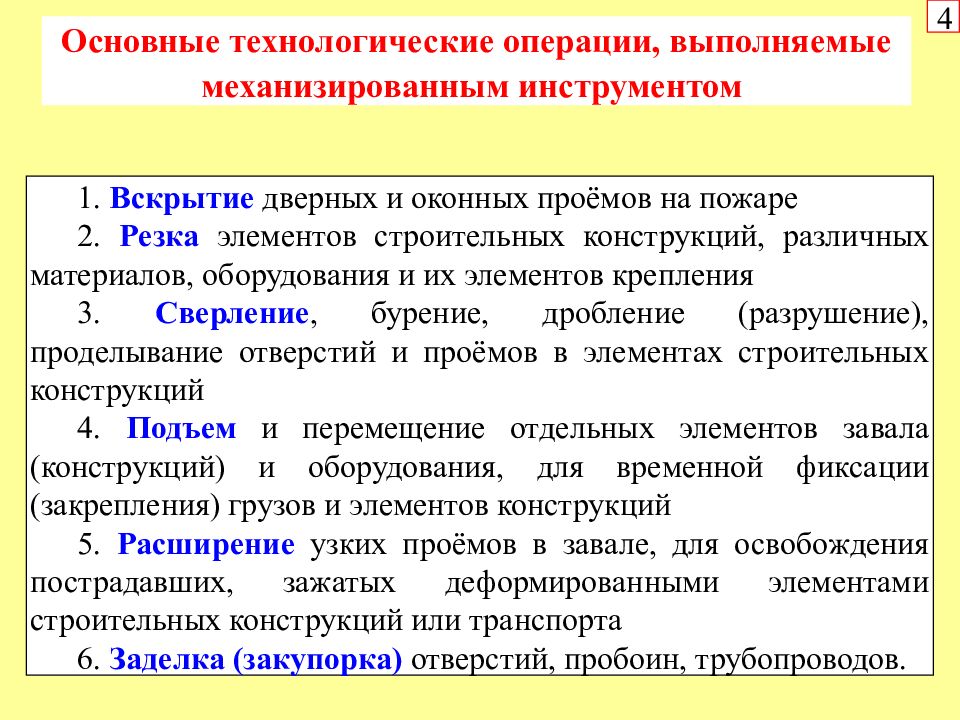

4 Основные технологические операции, выполняемые механизированным инструментом 1. Вскрытие дверных и оконных проёмов на пожаре 2. Резка элементов строительных конструкций, различных материалов, оборудования и их элементов крепления 3. Сверление, бурение, дробление (разрушение), проделывание отверстий и проёмов в элементах строительных конструкций 4. Подъем и перемещение отдельных элементов завала (конструкций) и оборудования, для временной фиксации (закрепления) грузов и элементов конструкций 5. Расширение узких проёмов в завале, для освобождения пострадавших, зажатых деформированными элементами строительных конструкций или транспорта 6. Заделка (закупорка) отверстий, пробоин, трубопроводов.

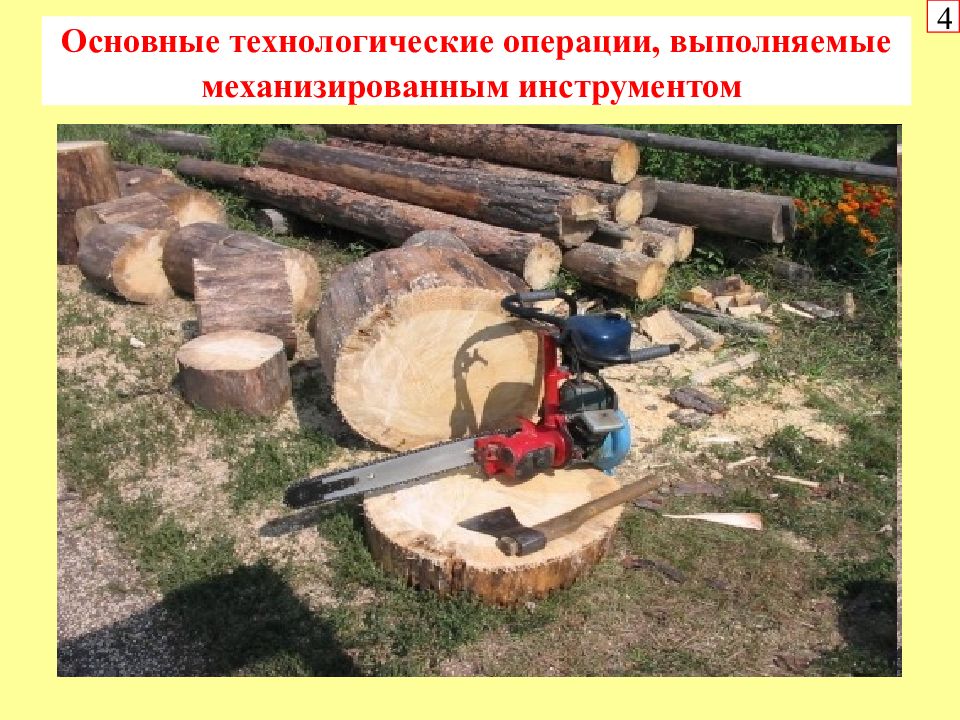

4 Основные технологические операции, выполняемые механизированным инструментом
4 Основные технологические операции, выполняемые механизированным инструментом
4 Основные технологические операции, выполняемые механизированным инструментом

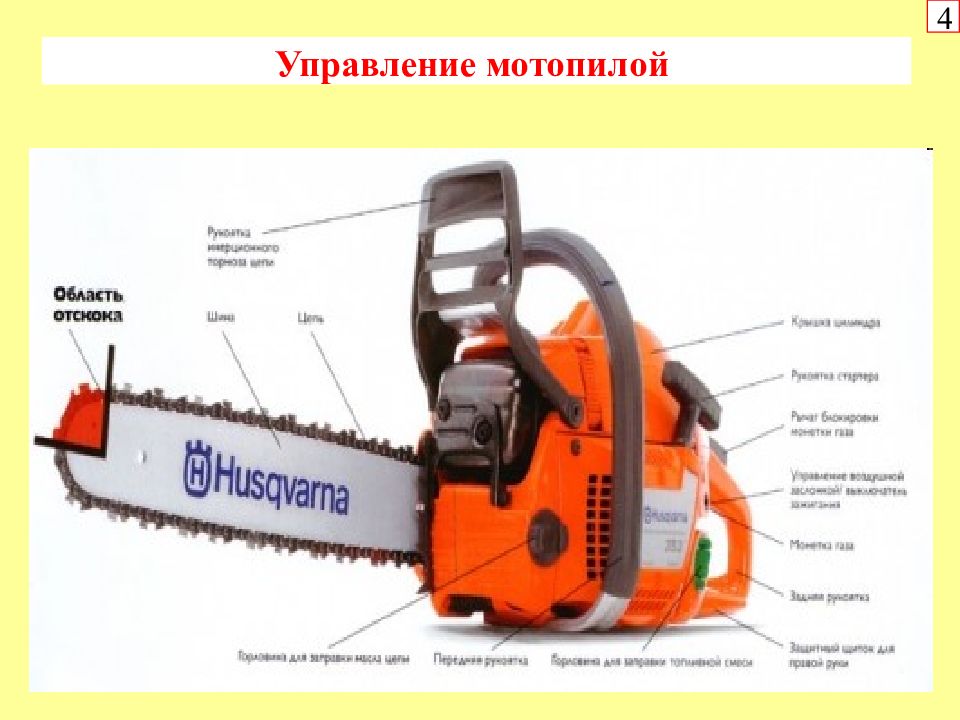

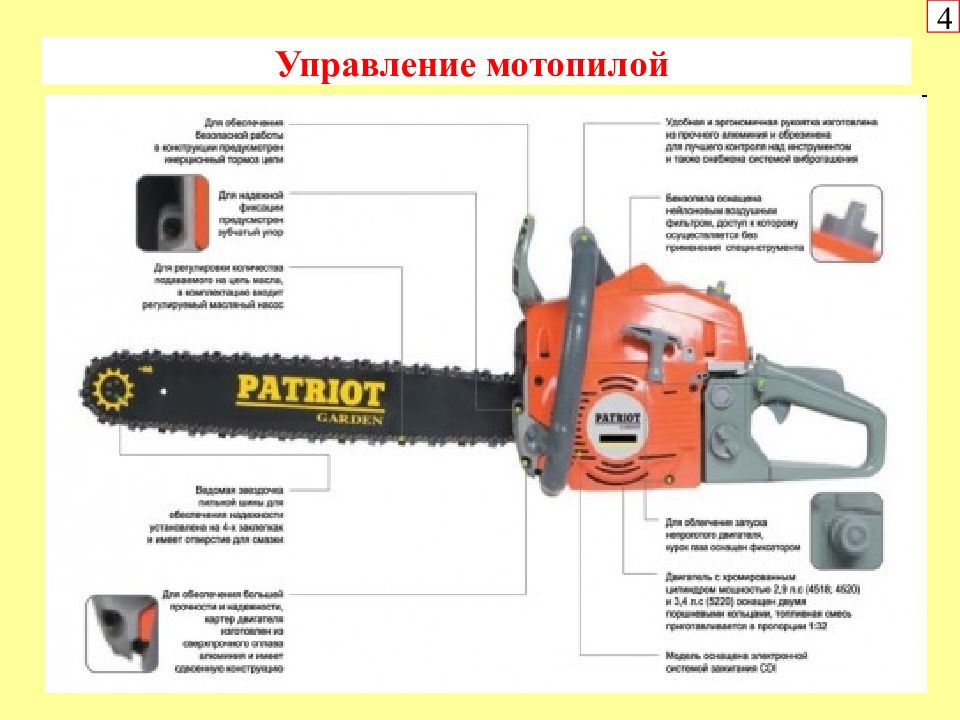

4 Управление мотопилой
4 Управление мотопилой

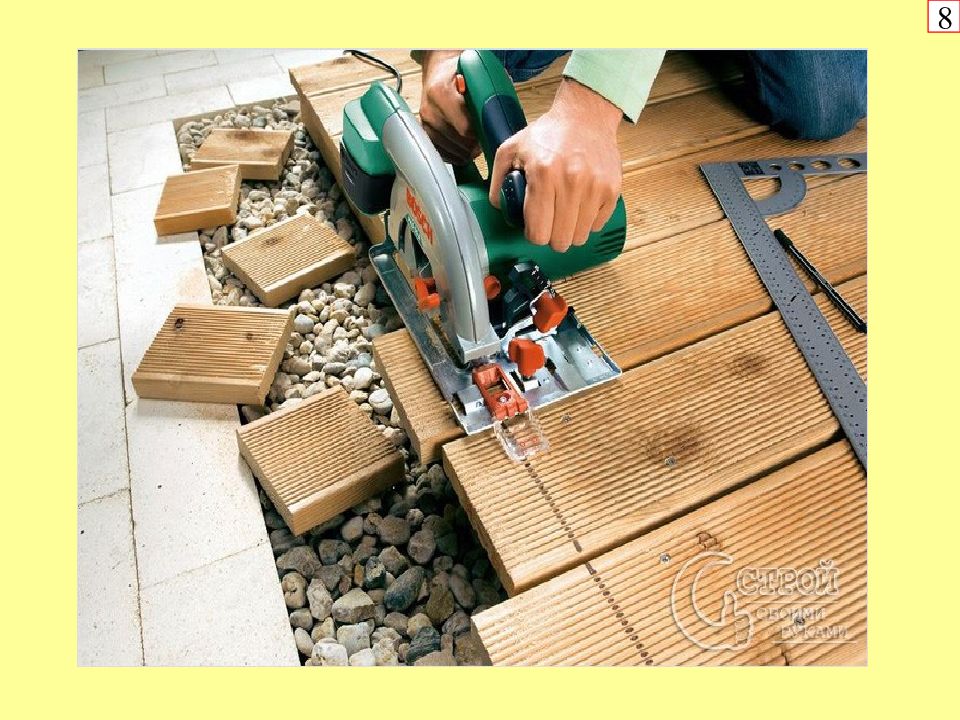

8 Технология работ с ручной дисковой пилой
8
Виды и периодичность технического обслуживания и ремонта бензомоторной пилы 16 - ежесменное ТО (проводится в начале и конце смены); - через каждые 25 часов работы в соответствии с требованиями указанными в инструкции по эксплуатации; - ТО-1 (через каждые 50 часов работы в соответствии с требованиями указанными в инструкции по эксплуатации); - ТО-2 (через каждые 100 часов работы в соответствии с требованиями указанными в инструкции по эксплуатации); - через каждые 400 ч работы в соответствии с требованиями указанными в инструкции по эксплуатации Ремонт мотопилы заключается в устранении дефектов с целью восстановления в первую очередь работоспособности механизма
