Фёдор Алексеев. Вид на Московский Кремль со стороны Каменного моста. 1800-е гг.

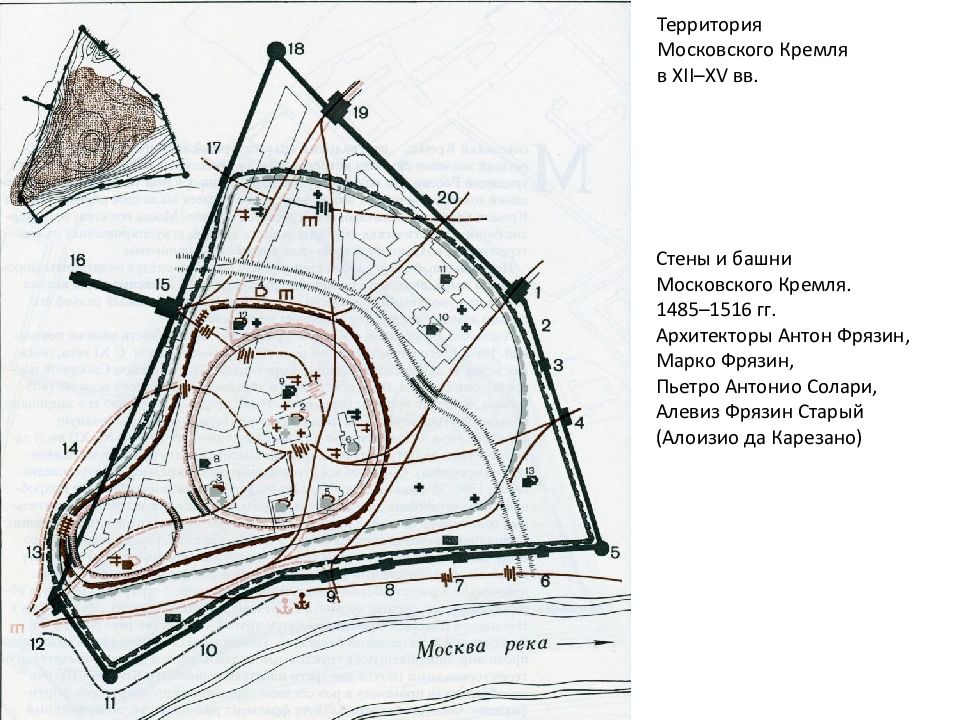

Территория Московского Кремля в XII–XV вв. Стены и башни Московского Кремля. 1485–1516 гг. Архитекторы Антон Фрязин, Марко Фрязин, Пьетро Антонио Солари, Алевиз Фрязин Старый (Алоизио да Карезано)

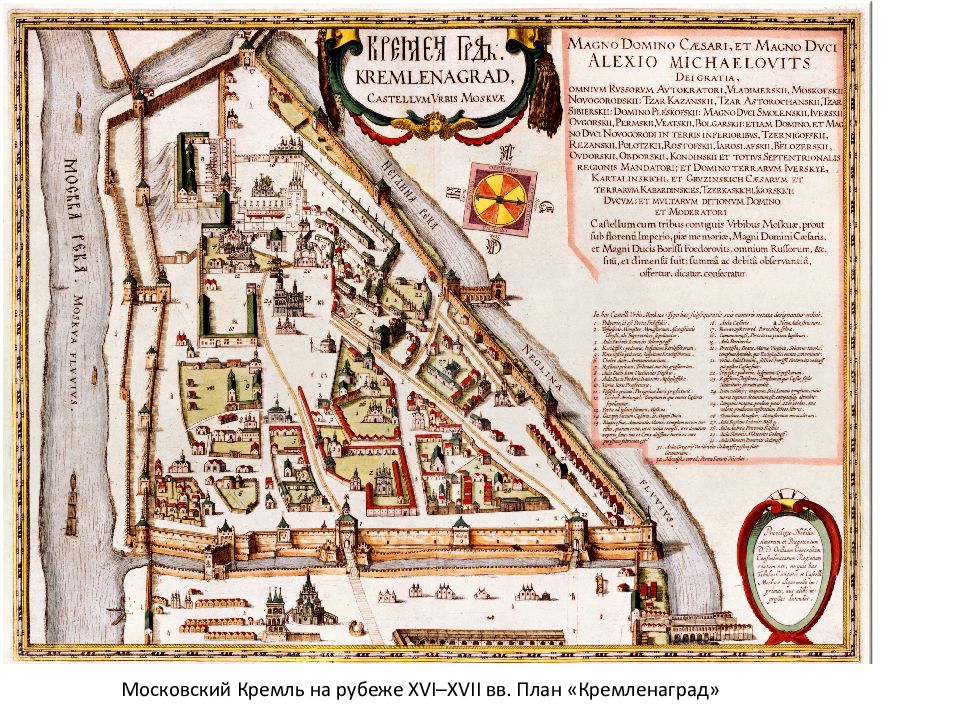

Московский Кремль на рубеже XVI–XVII вв. План «Кремленаград»
Спасская (Фроловская) башня. 1491 г. (надстроена в 1624–1625 гг.). Архитектор Пьетро Антонио Солари («Петр Антоний Солярио от града Медиолана»)

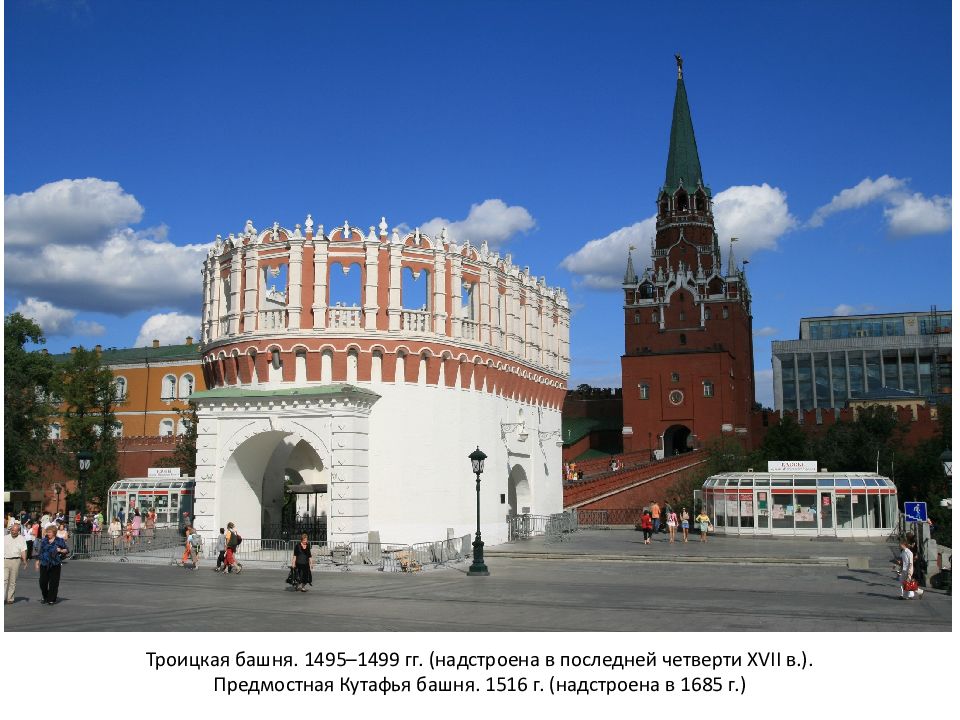

Троицкая башня. 1495–1499 гг. (надстроена в последней четверти XVII в.). Предмостная Кутафья башня. 1516 г. (надстроена в 1685 г.)

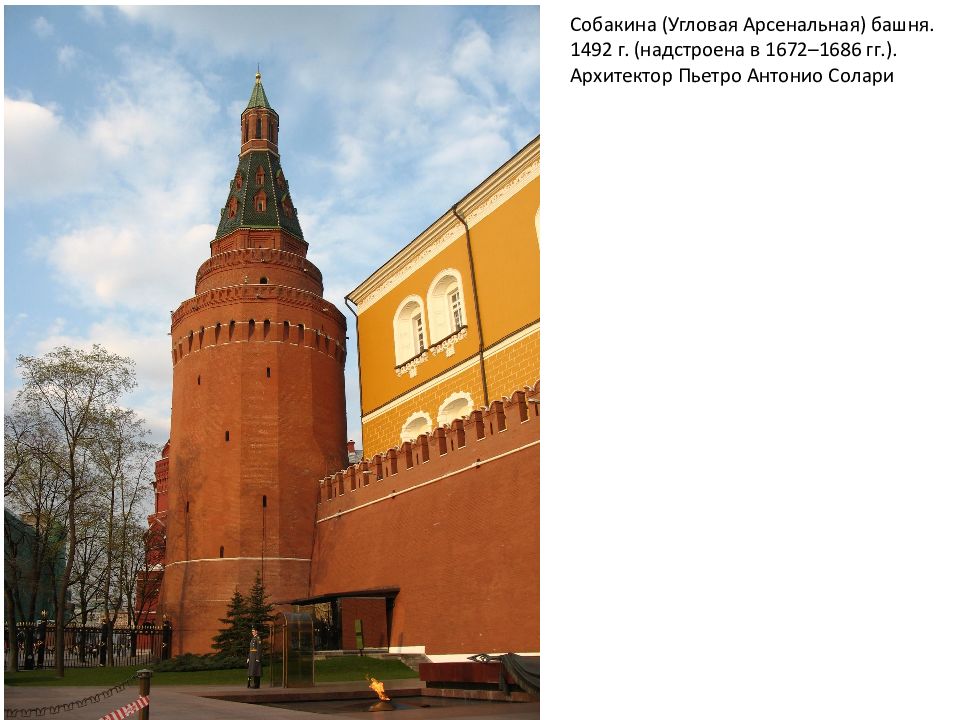

Собакина (Угловая Арсенальная) башня. 1492 г. (надстроена в 1672–1686 гг.). Архитектор Пьетро Антонио Солари

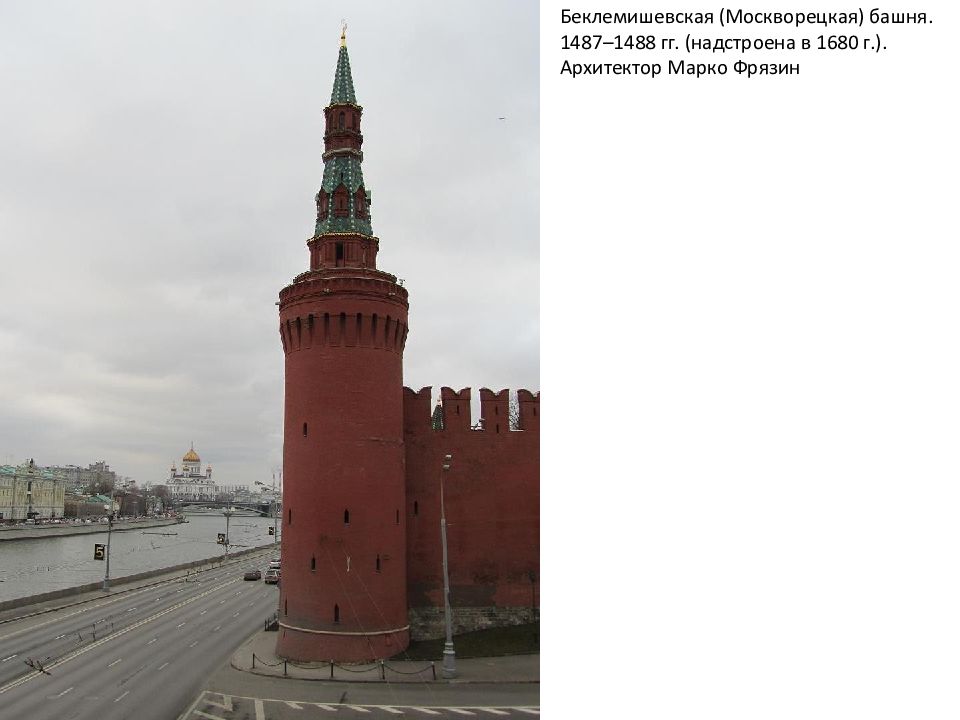

Беклемишевская (Москворецкая) башня. 1487–1488 гг. (надстроена в 1680 г.). Архитектор Марко Фрязин
Джакомо Кваренги. Вид Соборной площади в Москве. 1797 г. Государственный Эрмитаж
Соборная площадь Московского Кремля. План. Успенский собор, колокольня Ивана Великого, Архангельский собор, Грановитая палата
Фёдор Алексеев. Соборная площадь в Московском Кремле. 1800-е гг.

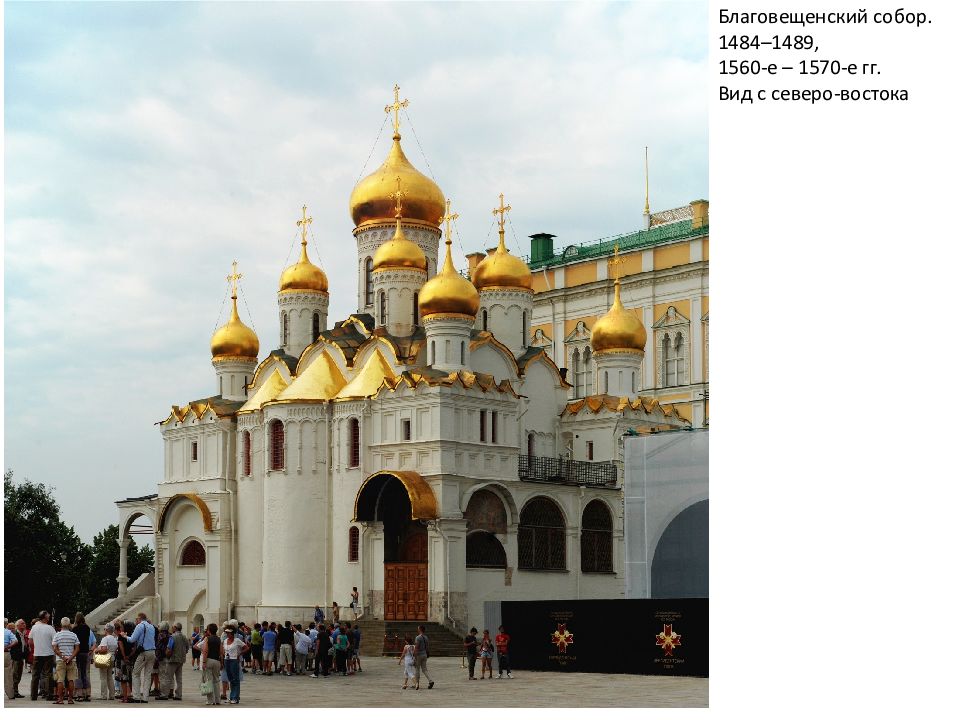

Благовещенский собор. 1484–1489, 1560-е – 1570-е гг. Вид с северо-востока

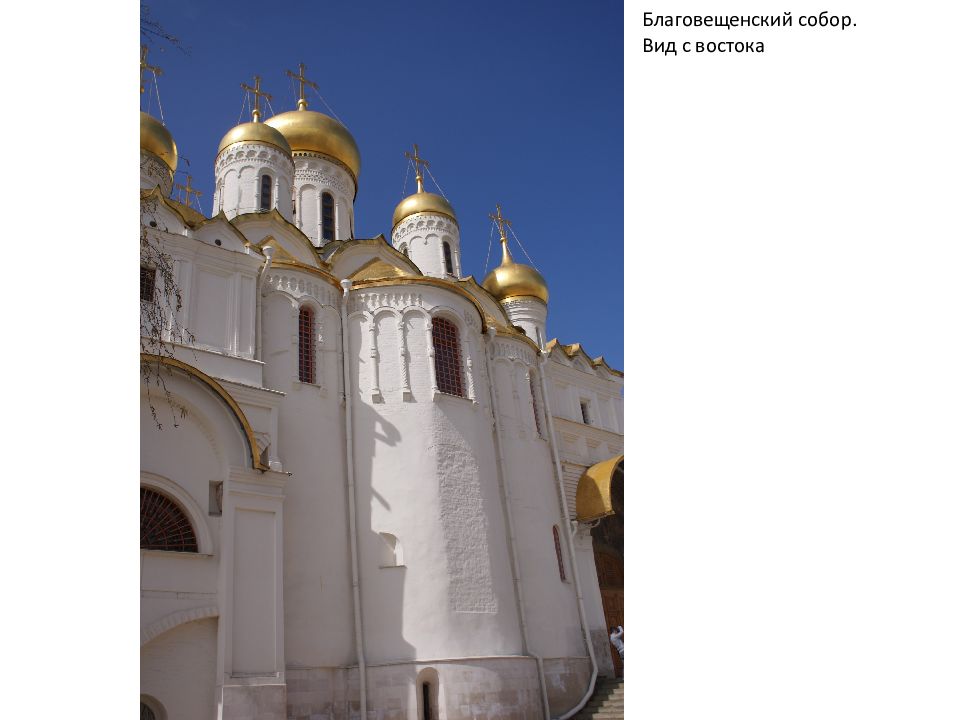

Благовещенский собор. Вид с востока

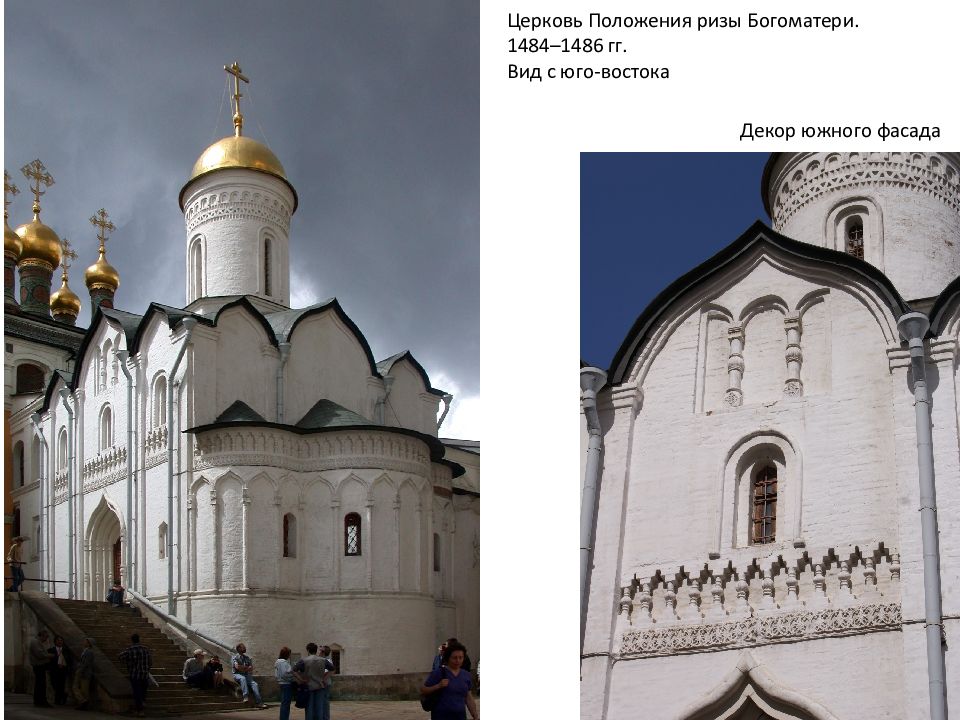

Церковь Положения ризы Богоматери. 1484–1486 гг. Вид с юго-востока Декор южного фасада

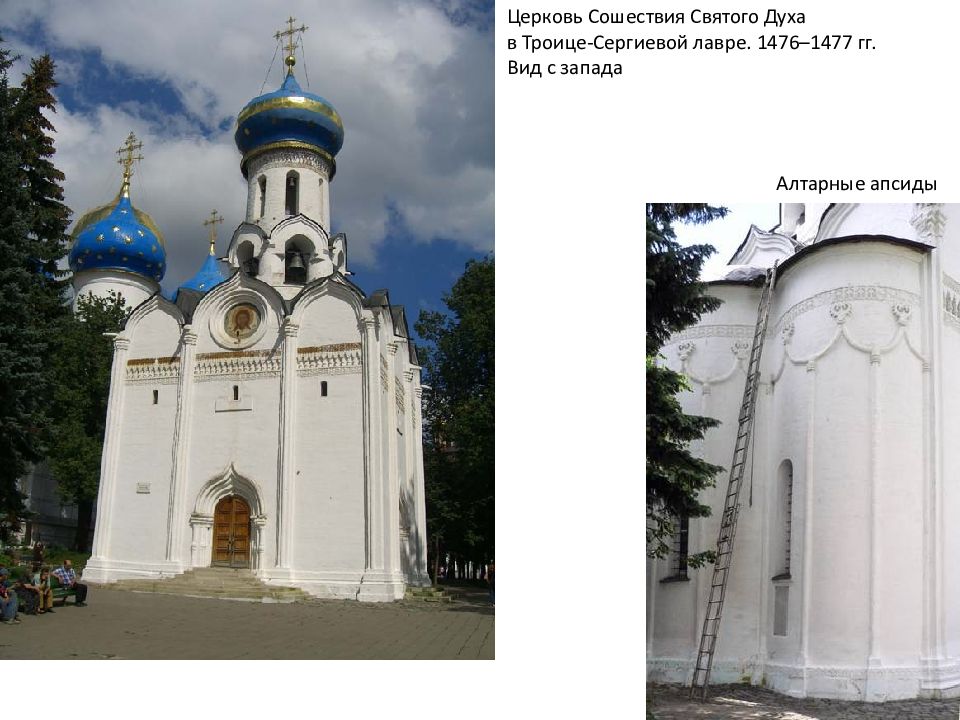

Церковь Сошествия Святого Духа в Троице-Сергиевой лавре. 1476–1477 гг. Вид с запада Алтарные апсиды
Успенский собор. Совмещенные планы построек 1326–1327 гг., 1472–1474 гг. (зодчие Иван Кривцов и Мышкин) и 1475–1479 гг. (архитектор Аристотель Фиораванти)
Успенский собор. 1475–1479 гг. Архитектор Аристотель Фиораванти. Вид с юго-востока

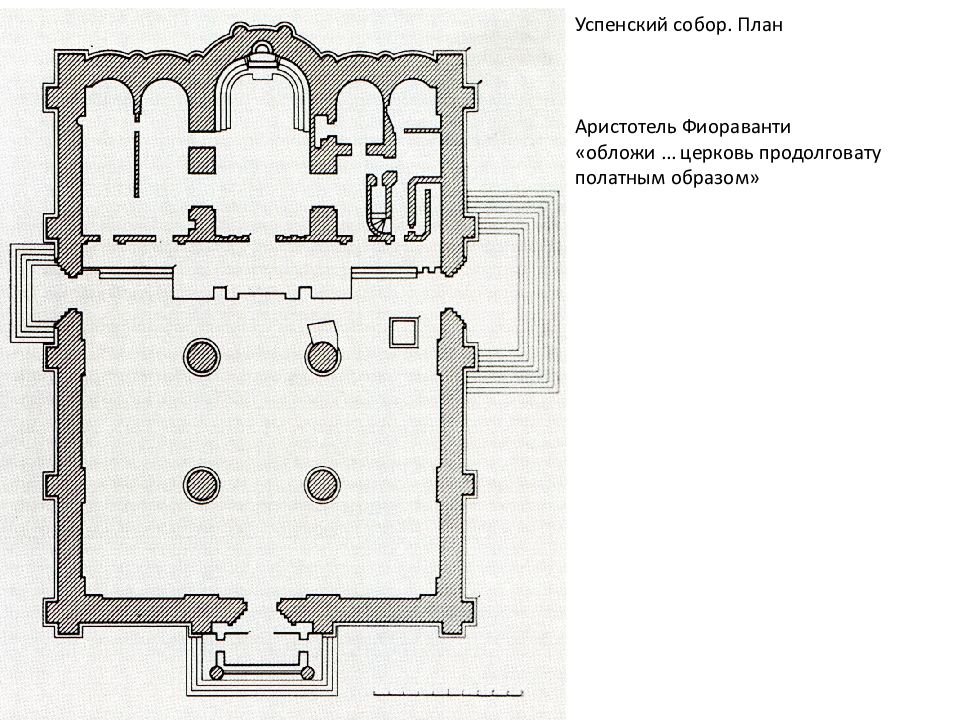

Успенский собор. План Аристотель Фиораванти «обложи … церковь продолговату полатным образом»

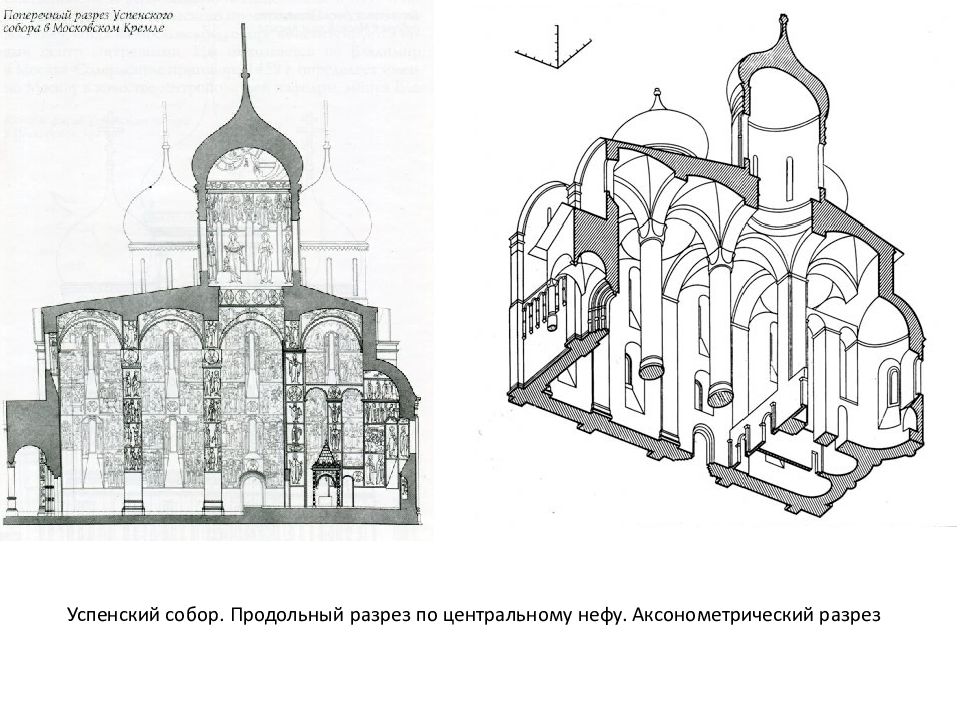

Успенский собор. Продольный разрез по центральному нефу. Аксонометрический разрез

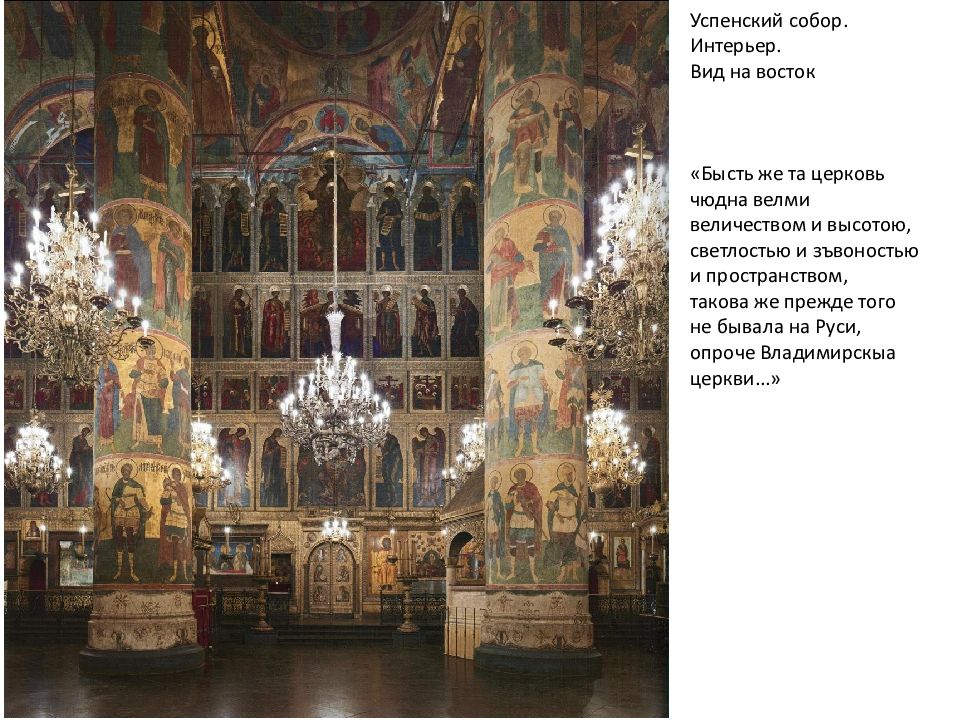

Успенский собор. Интерьер. Вид на восток «Бысть же та церковь чюдна велми величеством и высотою, светлостью и зъвоностью и пространством, такова же прежде того не бывала на Руси, опроче Владимирскыа церкви…»
Успенский собор. Интерьер. Вид на юго-восток

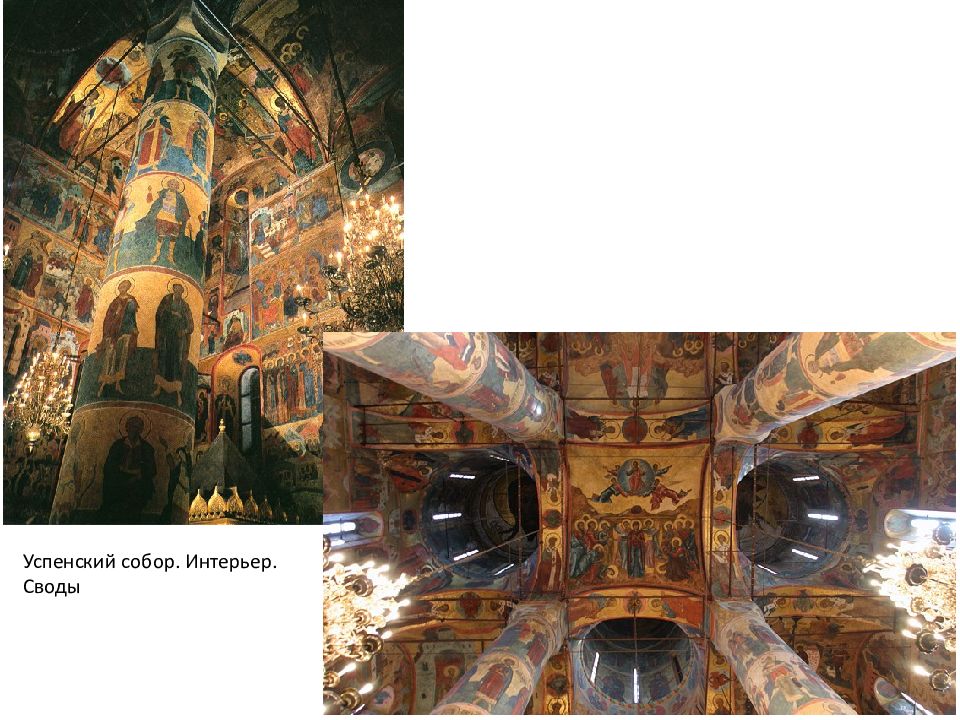

Успенский собор. Интерьер. Своды

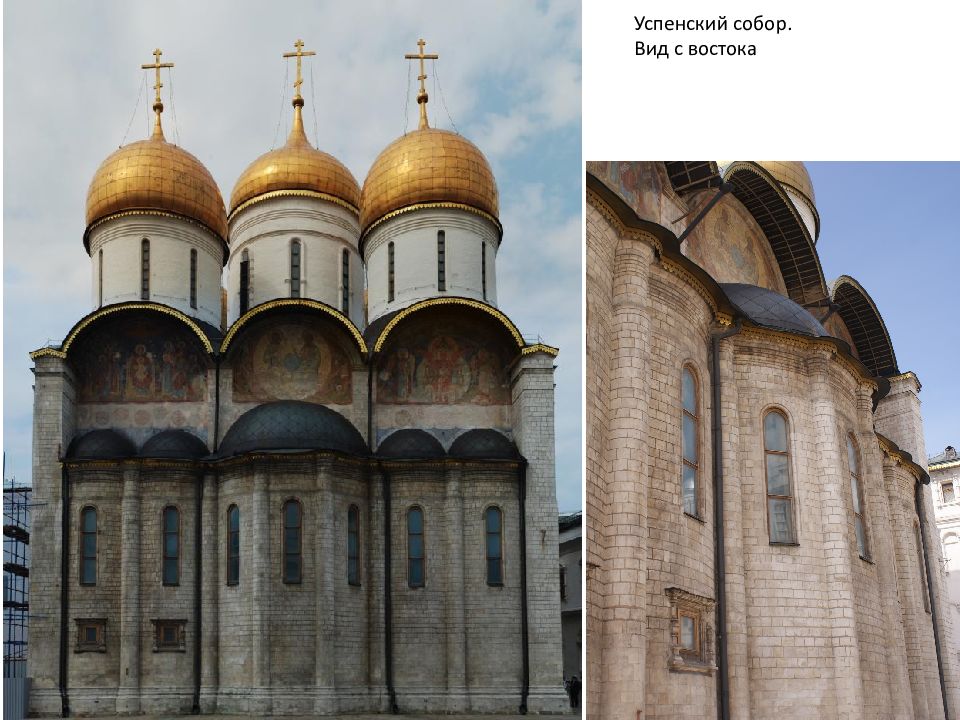

Успенский собор. Вид с востока

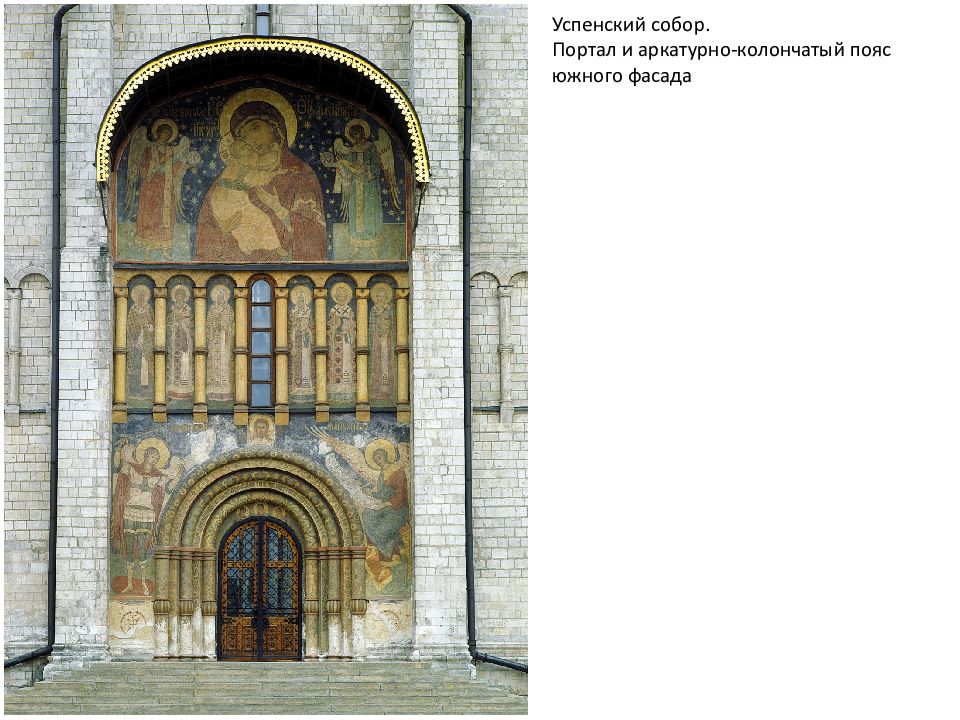

Успенский собор. Портал и аркатурно-колончатый пояс южного фасада

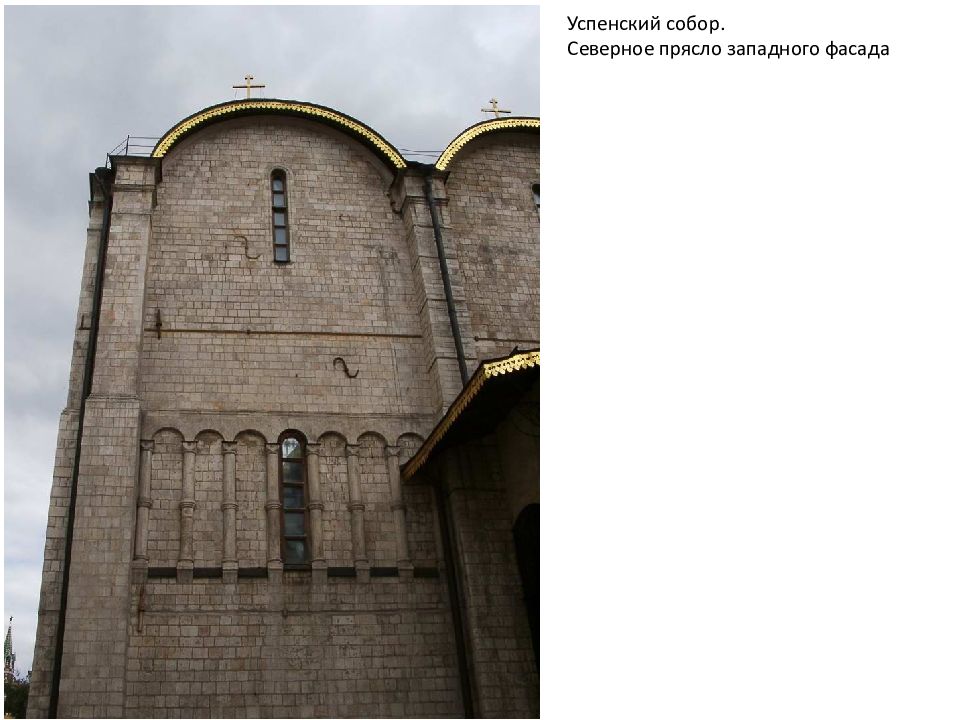

Успенский собор. Северное прясло западного фасада

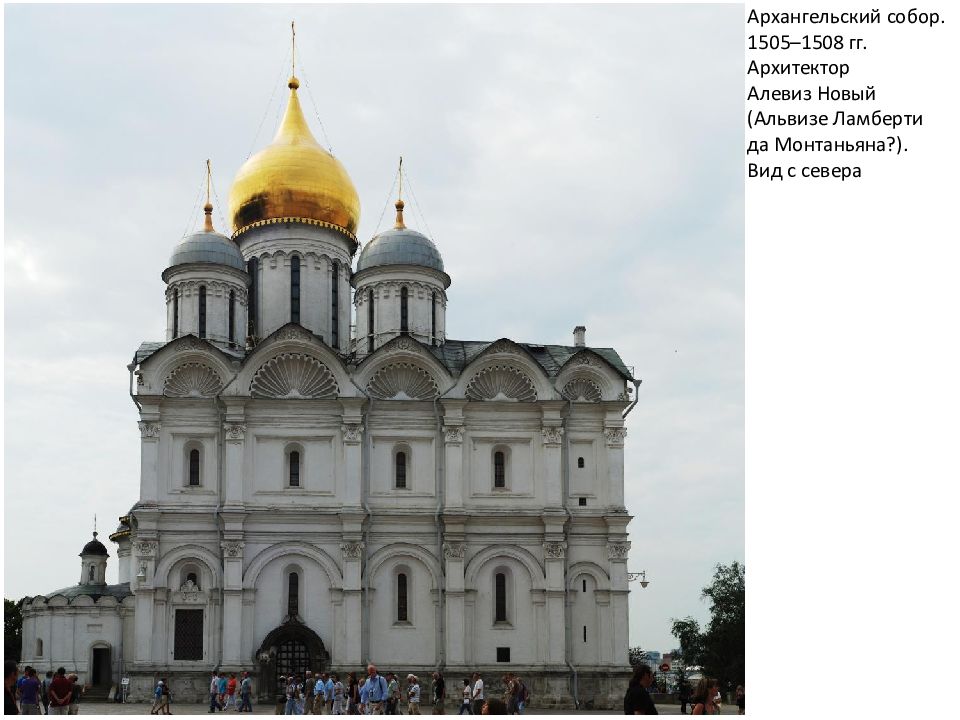

Архангельский собор. 1505–1508 гг. Архитектор Алевиз Новый (Альвизе Ламберти да Монтаньяна?). Вид с севера

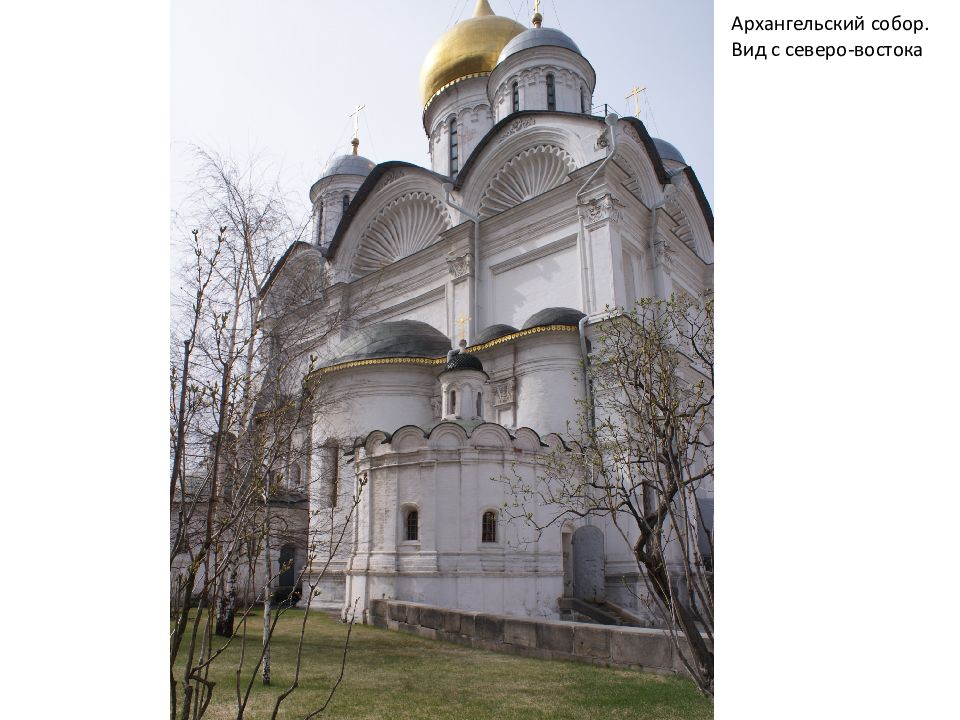

Архангельский собор. Вид с северо-востока
Архангельский собор. План. Продольный разрез по центральному нефу

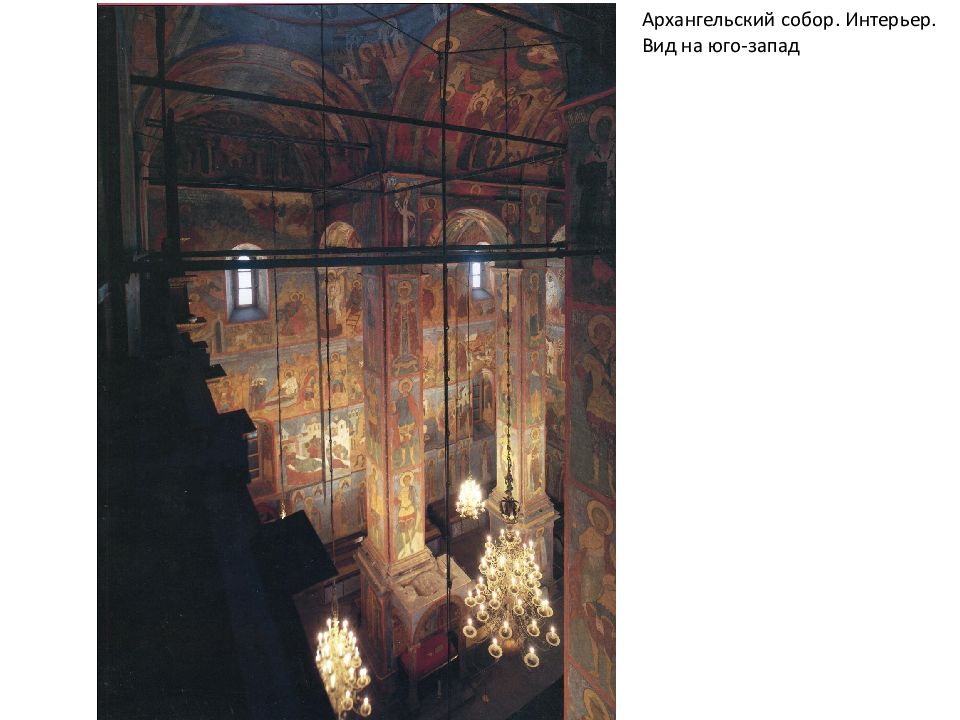

Архангельский собор. Интерьер. Вид на юго-запад

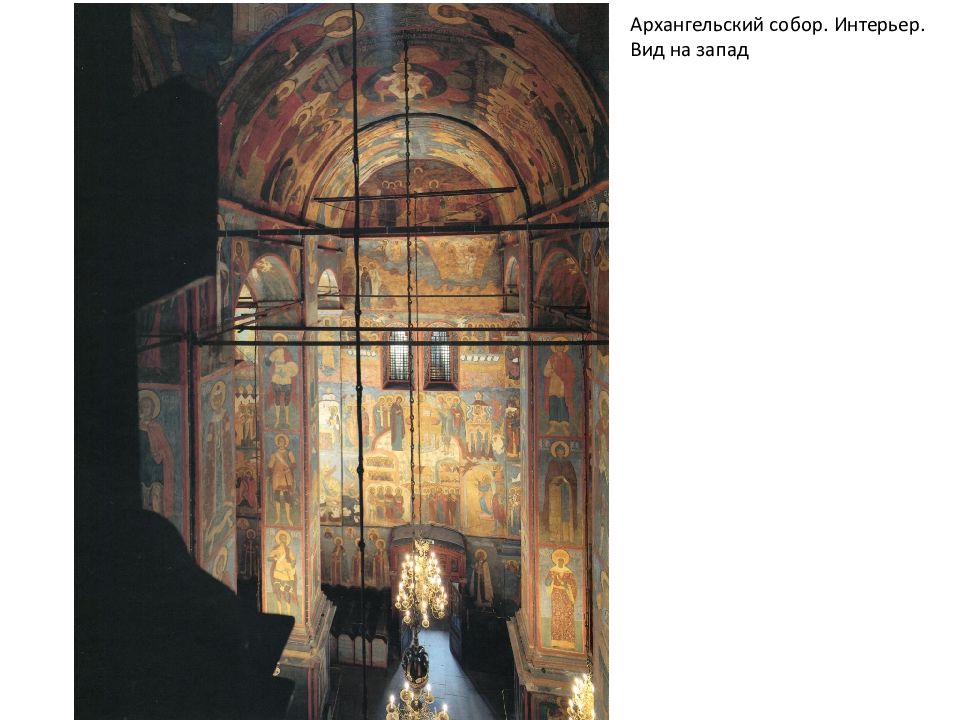

Архангельский собор. Интерьер. Вид на запад

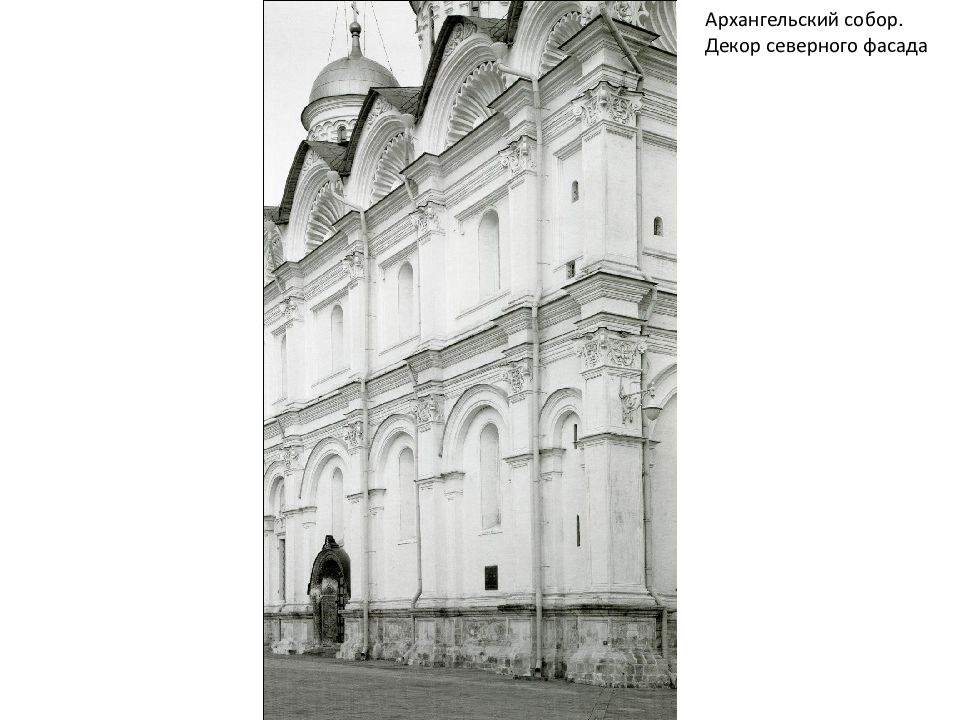

Архангельский собор. Декор северного фасада

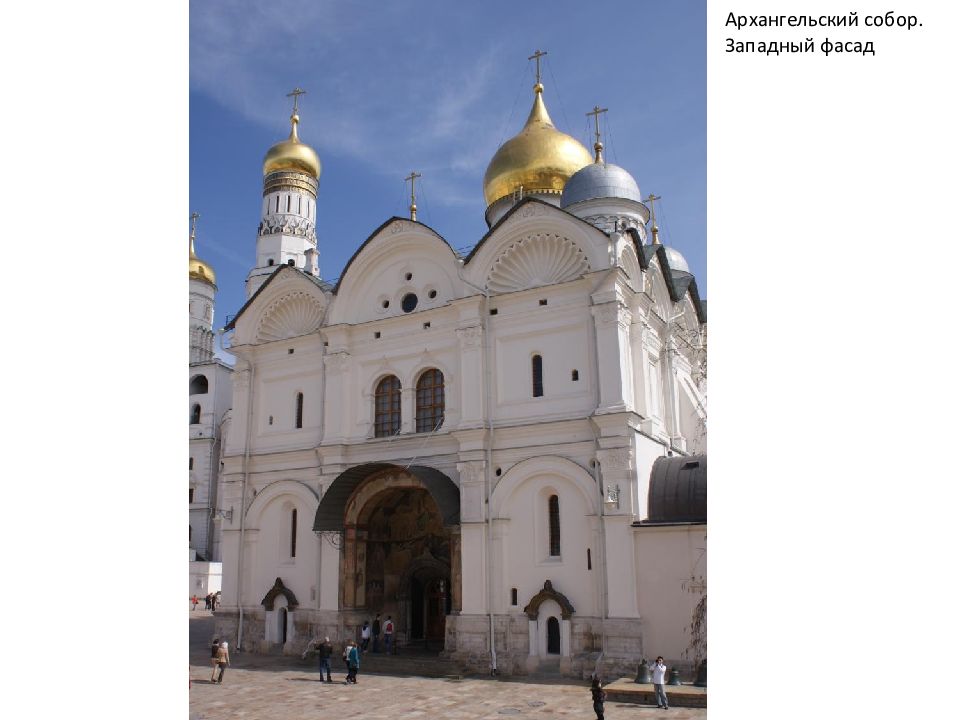

Архангельский собор. Западный фасад
Архангельский собор. Западный фасад. Реконструкция В.Н. Меркеловой

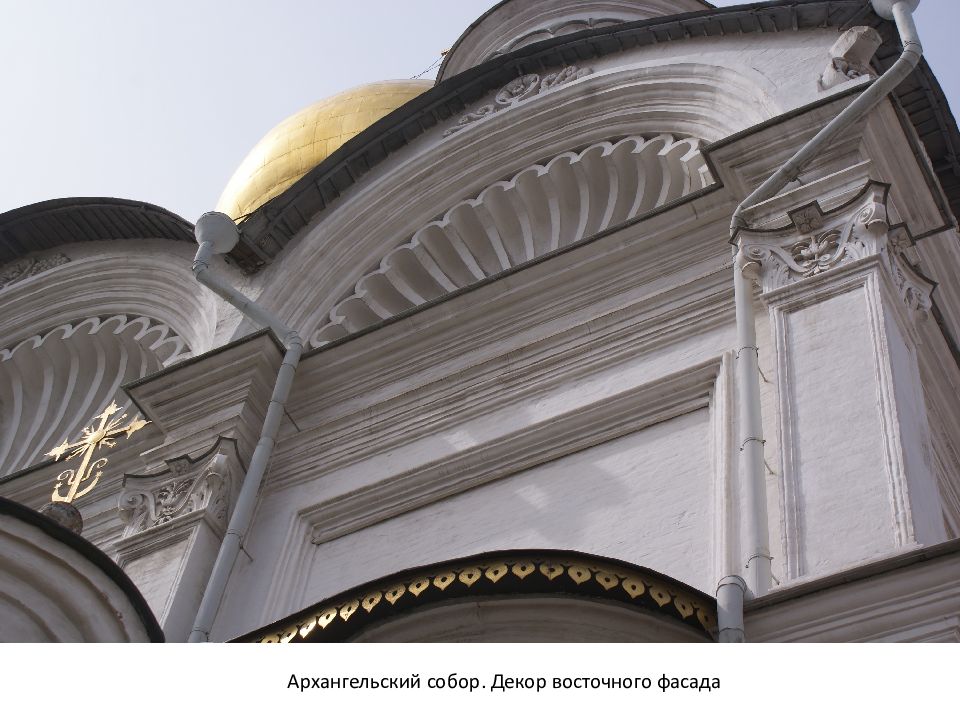

Архангельский собор. Декор восточного фасада

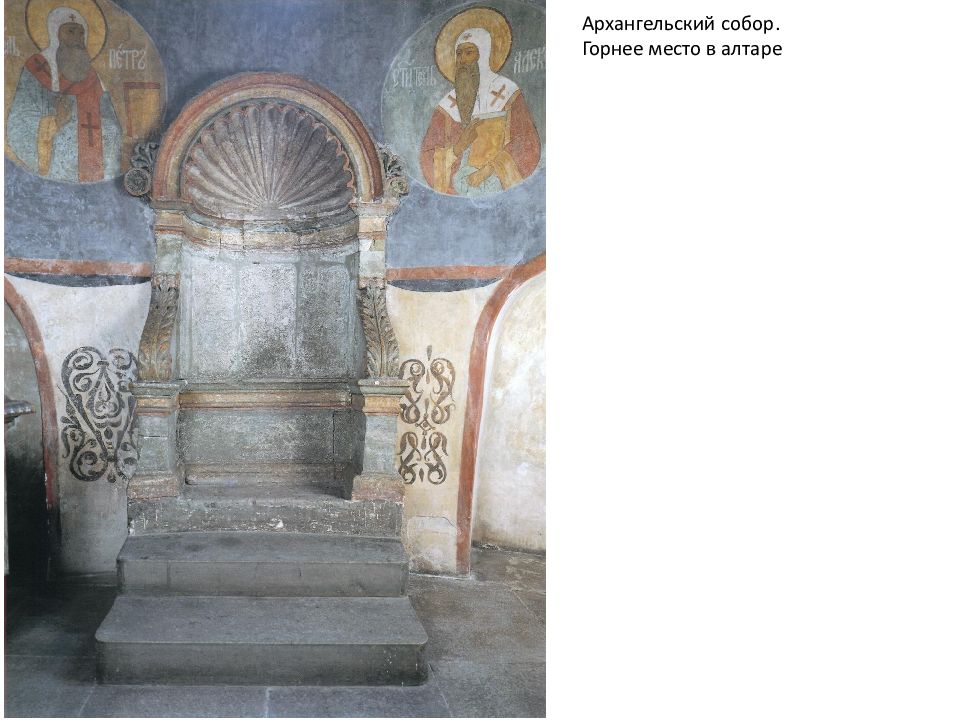

Архангельский собор. Горнее место в алтаре

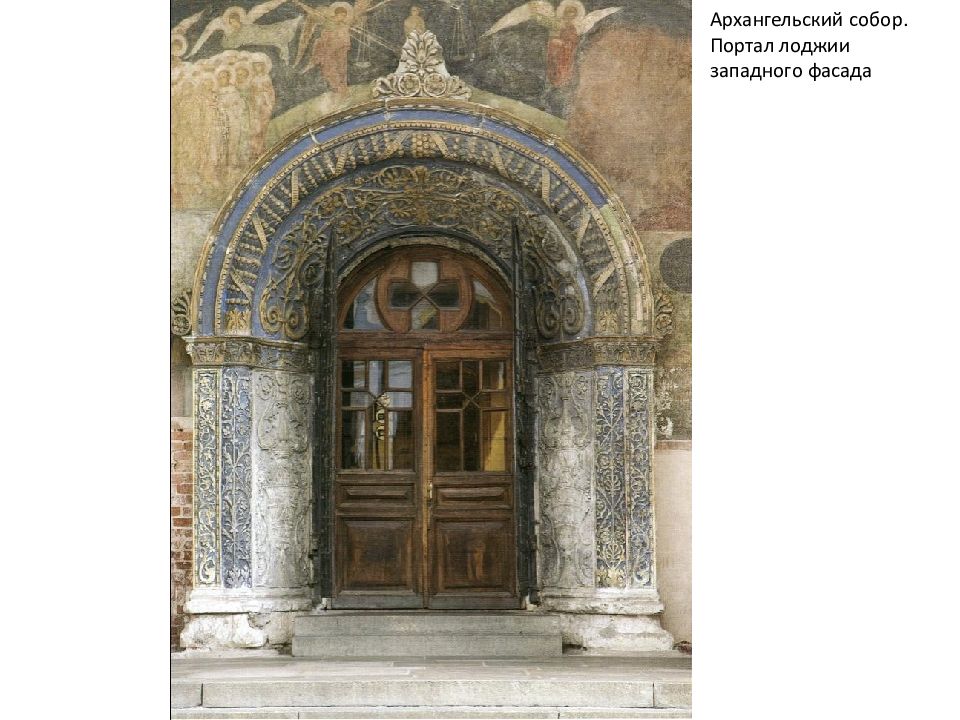

Архангельский собор. Портал лоджии западного фасада
Архангельский собор. Портал северного фасада и малый портал западного фасада

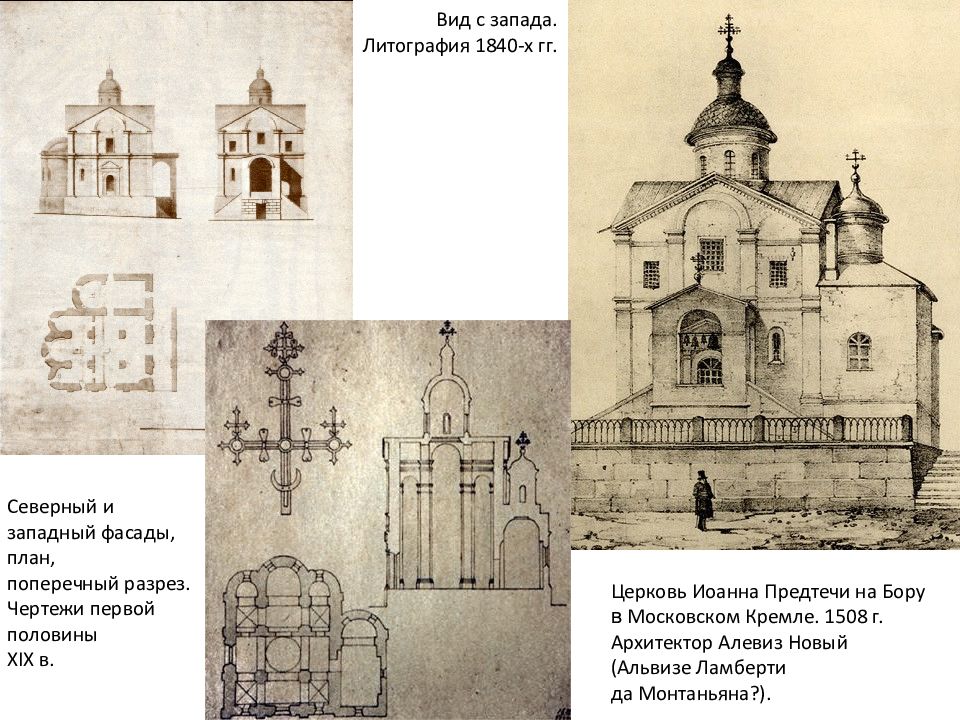

Церковь Иоанна Предтечи на Бору в Московском Кремле. 1508 г. Архитектор Алевиз Новый (Альвизе Ламберти да Монтаньяна?). Вид с запада. Литография 1840-х гг. Северный и западный фасады, план, поперечный разрез. Чертежи первой половины XIX в.
Благовещенский собор. Западный портал. Начало XVI в.

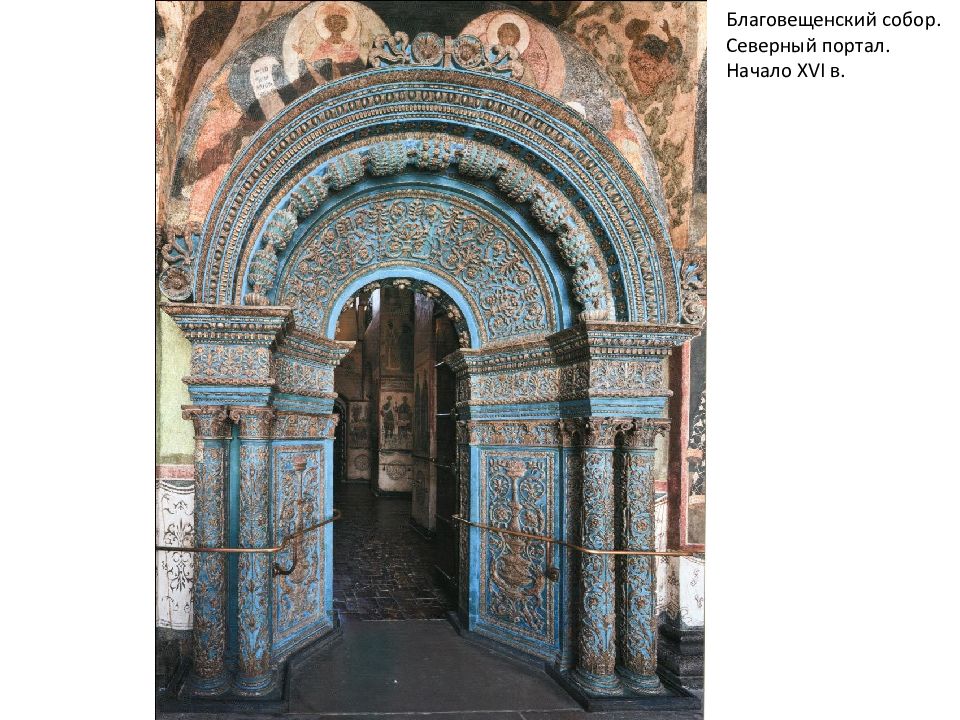

Благовещенский собор. Северный портал. Начало XVI в.
Собор Чуда архангела Михаила Чудова монастыря в Московском Кремле. 1501–1503 гг. Вид с запада. Фотография конца XIX в. Продольный разрез по центральному нефу

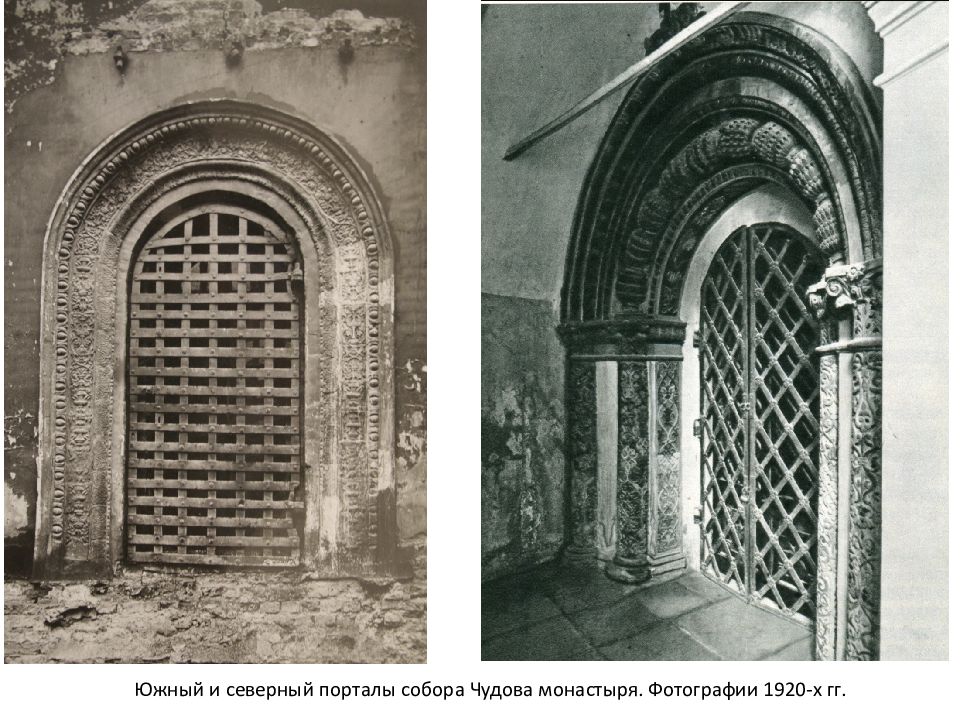

Южный и северный порталы собора Чудова монастыря. Фотографии 1920-х гг.

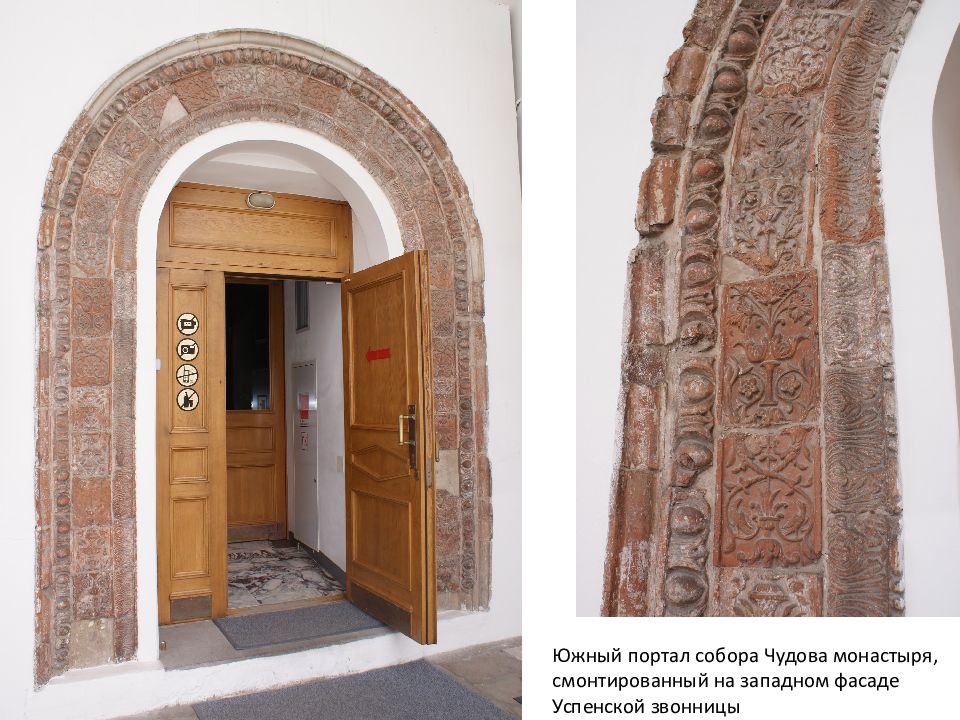

Южный портал собора Чудова монастыря, смонтированный на западном фасаде Успенской звонницы
Ансамбль звонницы. Вид с юго-запада. Справа налево: церковь-колокольня преподобного Иоанна Лествичника (колокольня Ивана Великого). 1505–1508 гг. (надстроена в 1599–1600 гг.). Архитектор Бон Фрязин. церковь Воскресения (Рождества Христова) – Большая Успенская звонница. 1532–1539 гг. (архитектор Петрок Малый – Пьетро Аннибале), 1543–1552 гг., XVII в., 1814–1815 гг. Филаретова пристройка. 1624 г., 1814–1815 гг.

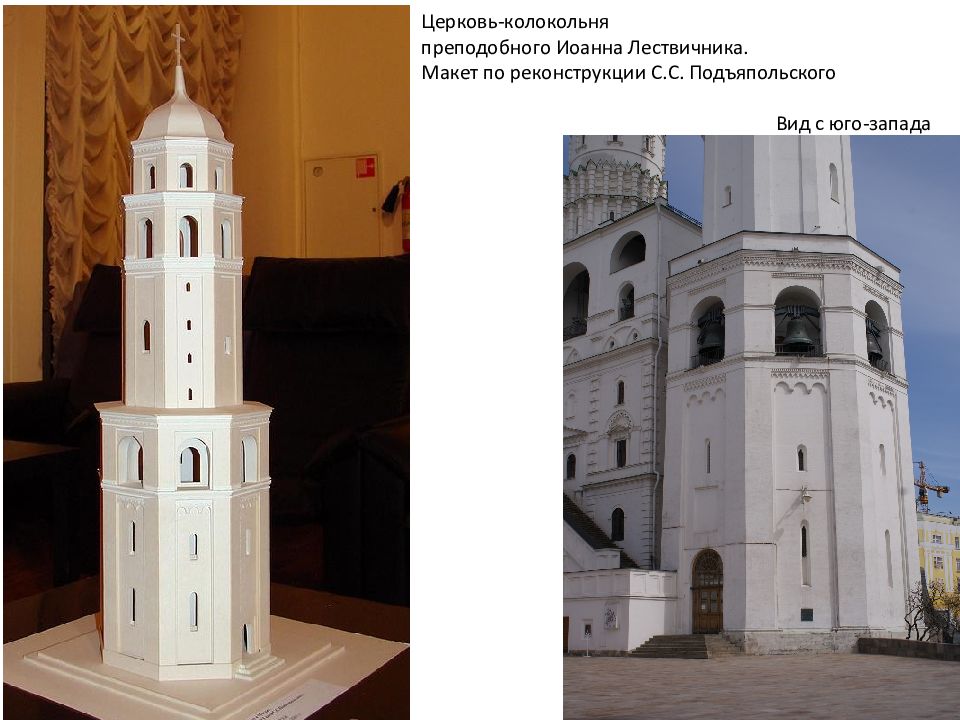

Церковь-колокольня преподобного Иоанна Лествичника. Макет по реконструкции С.С. Подъяпольского Вид с юго-запада
Церковь-колокольня преподобного Иоанна Лествичника и церковь Воскресения ( 1532–1539, 1543–1552 гг. ) на рубеже XVI–XVII вв. Деталь плана «Кремленаград»

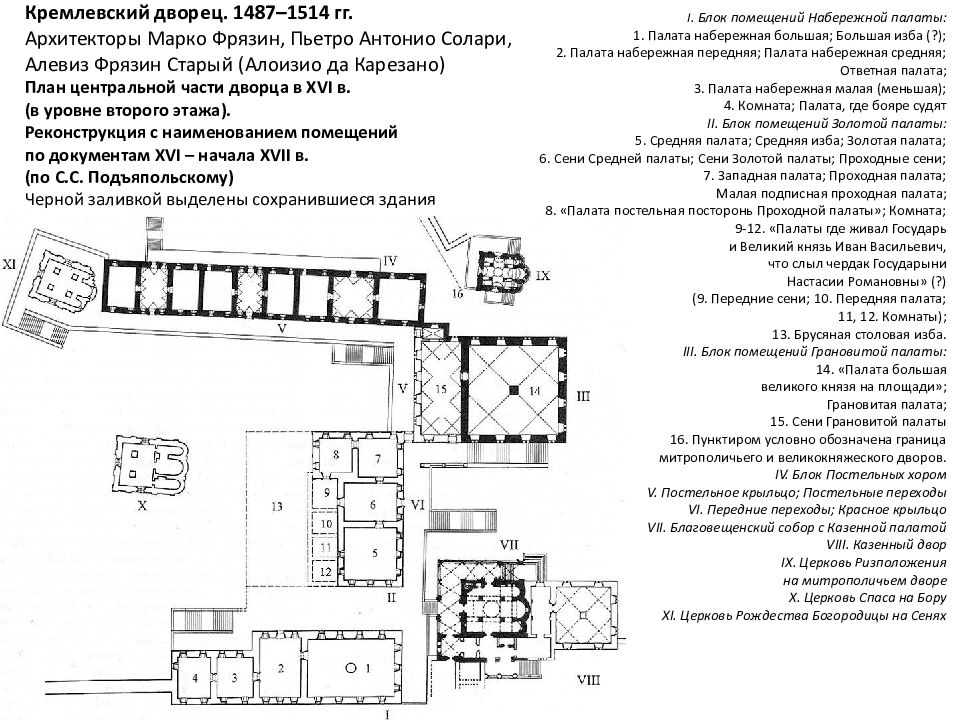

I. Блок помещений Набережной палаты: 1. Палата набережная большая; Большая изба (?); 2. Палата набережная передняя; Палата набережная средняя; Ответная палата; 3. Палата набережная малая (меньшая); 4. Комната; Палата, где бояре судят II. Блок помещений Золотой палаты: 5. Средняя палата; Средняя изба; Золотая палата; 6. Сени Средней палаты; Сени Золотой палаты; Проходные сени; 7. Западная палата; Проходная палата; Малая подписная проходная палата; 8. «Палата постельная посторонь Проходной палаты»; Комната; 9-12. «Палаты где живал Государь и Великий князь Иван Васильевич, что слыл чердак Государыни Настасии Романовны» (?) (9. Передние сени; 10. Передняя палата; 11, 12. Комнаты); 13. Брусяная столовая изба. III. Блок помещений Грановитой палаты: 14. «Палата большая великого князя на площади»; Грановитая палата; 15. Сени Грановитой палаты 16. Пунктиром условно обозначена граница митрополичьего и великокняжеского дворов. IV. Блок Постельных хором V. Постельное крыльцо; Постельные переходы VI. Передние переходы; Красное крыльцо VII. Благовещенский собор с Казенной палатой VIII. Казенный двор IX. Церковь Ризположения на митрополичьем дворе Х. Церковь Спаса на Бору XI. Церковь Рождества Богородицы на Сенях Кремлевский дворец. 1487–1514 гг. Архитекторы Марко Фрязин, Пьетро Антонио Солари, Алевиз Фрязин Старый (Алоизио да Карезано) План центральной части дворца в ХVI в. (в уровне второго этажа). Реконструкция с наименованием помещений по документам ХVI – начала ХVII в. (по С.С. Подъяпольскому) Черной заливкой выделены сохранившиеся здания

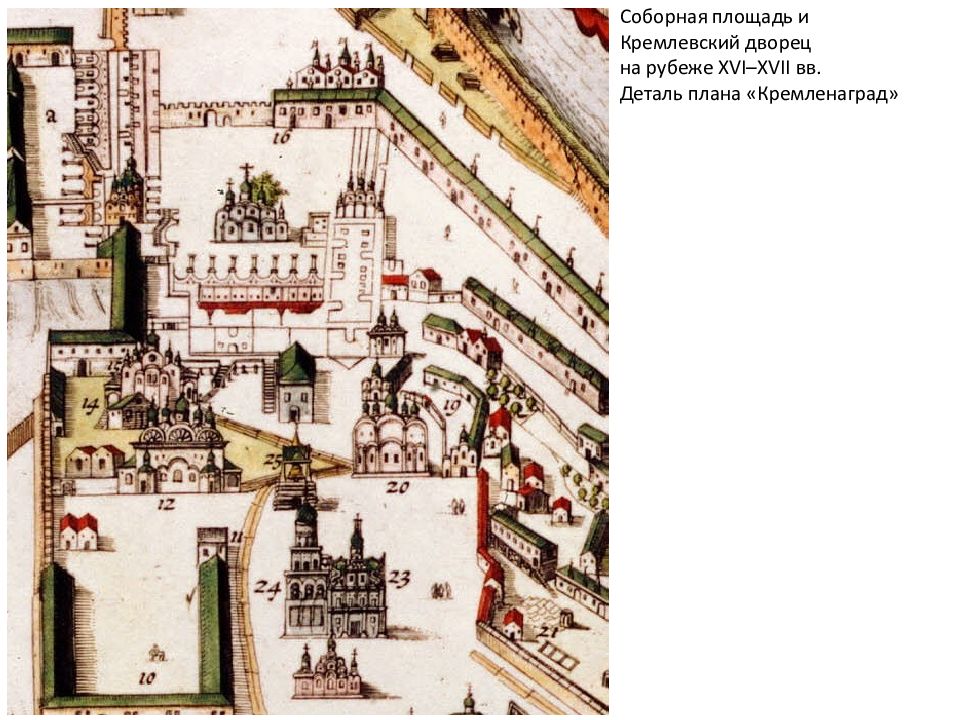

Соборная площадь и Кремлевский дворец на рубеже XVI–XVII вв. Деталь плана «Кремленаград»

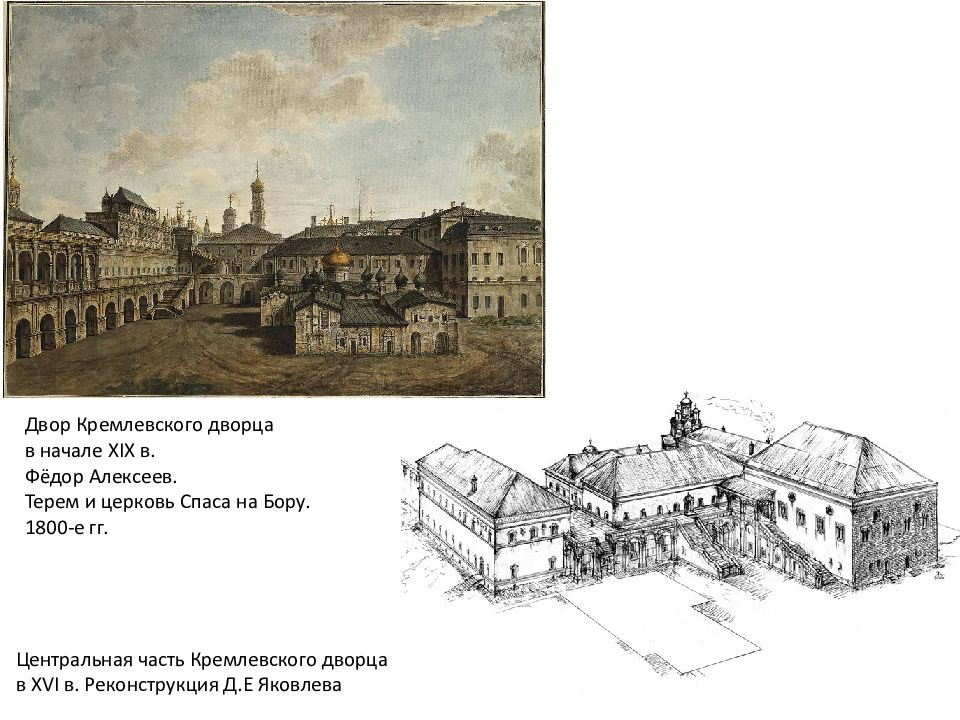

Двор Кремлевского дворца в начале XIX в. Фёдор Алексеев. Терем и церковь Спаса на Бору. 1800-е гг. Центральная часть Кремлевского дворца в XVI в. Реконструкция Д.Е Яковлева

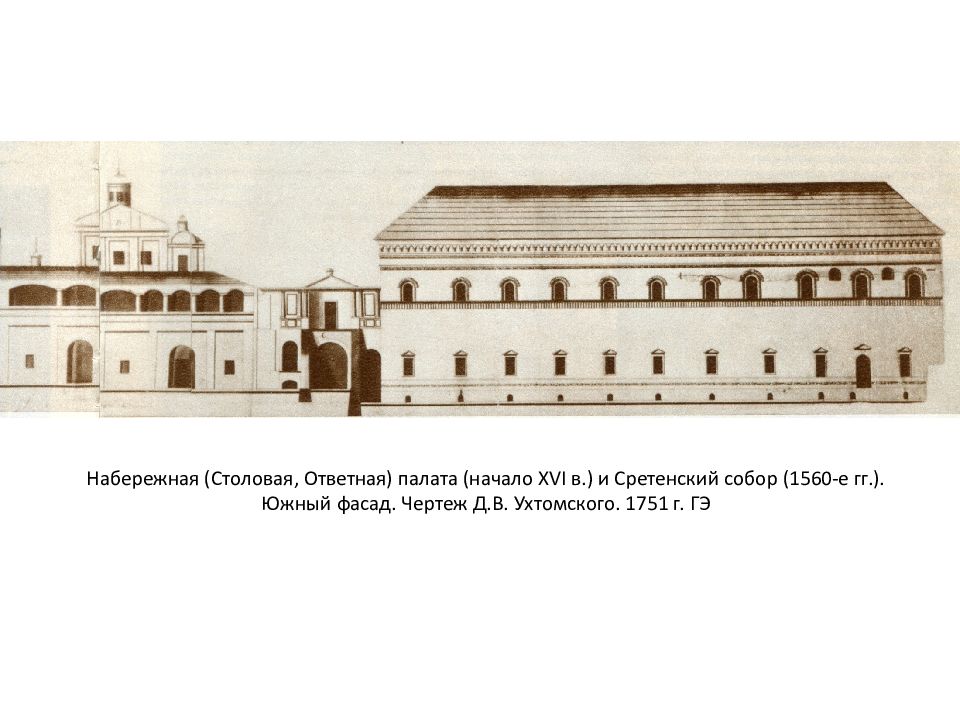

Набережная (Столовая, Ответная) палата (начало XVI в.) и Сретенский собор (1560-е гг.). Южный фасад. Чертеж Д.В. Ухтомского. 1751 г. ГЭ
Грановитая (Большая) палата Кремлевского дворца. 1487–1491 гг. (перестроена в 1682 г.). Архитекторы Марко Фрязин и Пьетро Антонио Солари. Вид с северо-востока
Грановитая палата. Декор восточного фасада

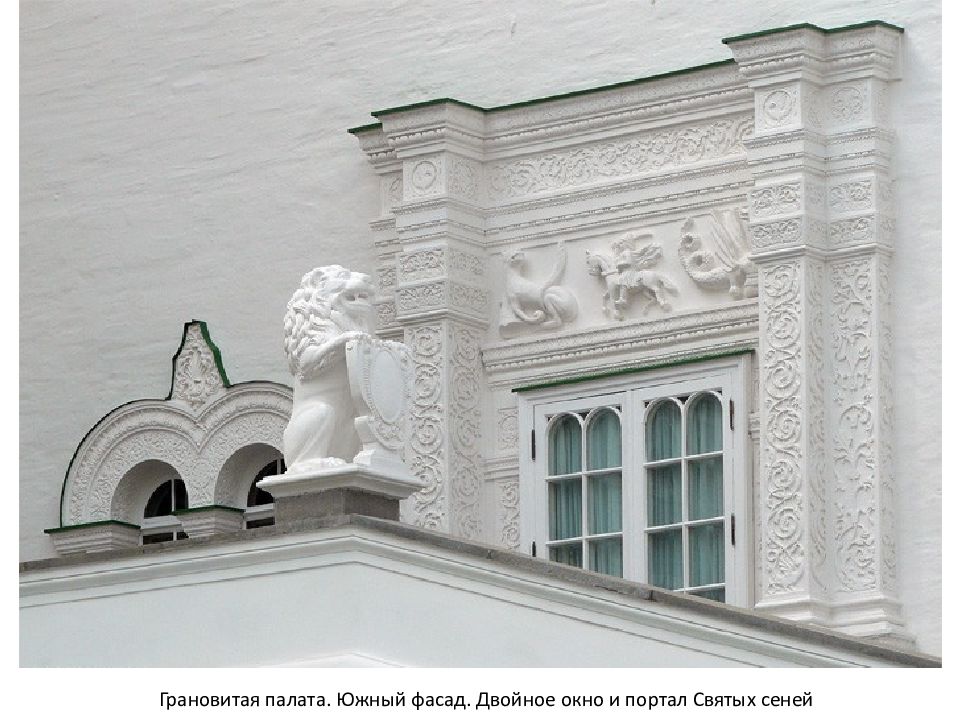

Грановитая палата. Южный фасад. Двойное окно и портал Святых сеней
Соборная площадь, Кремлевский дворец и Грановитая палата (до перестройки). Миниатюра «Книги об избрании на превысочайший престол великого Российского царствия великого государя, царя и великого князя Михаила Фёдоровича, всея Великия России самодержца». 1672–1673 гг. Музеи Московского Кремля

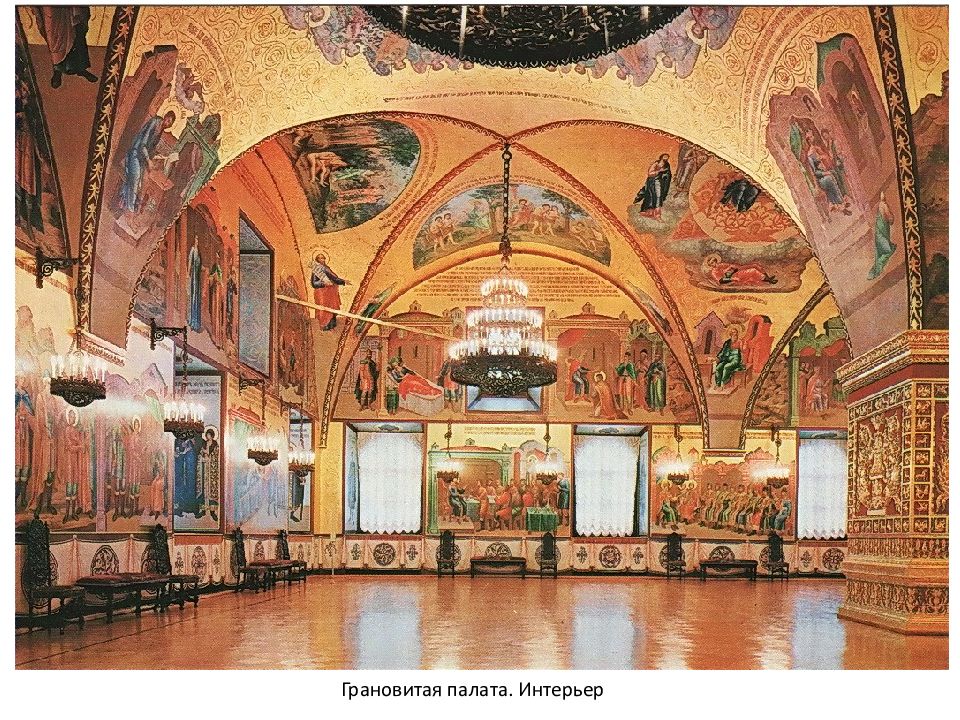

Грановитая палата. Интерьер
Прием польских послов царем Лжедмитрием I 13 мая 1606 г. в Грановитой палате. Картина XVII в. Будапешт, Национальный музей

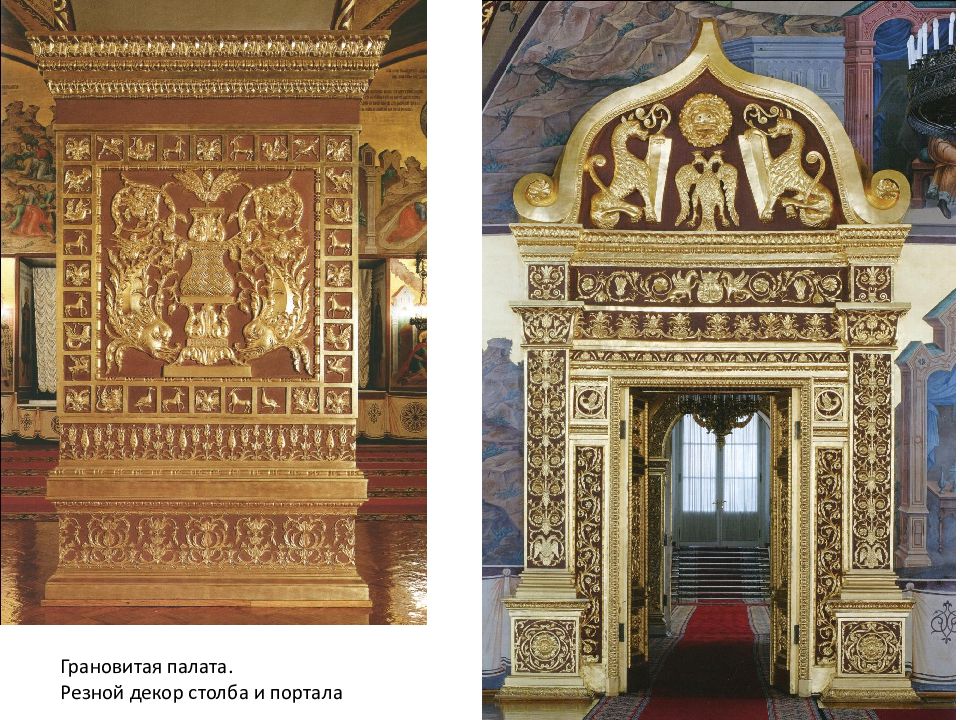

Грановитая палата. Резной декор столба и портала

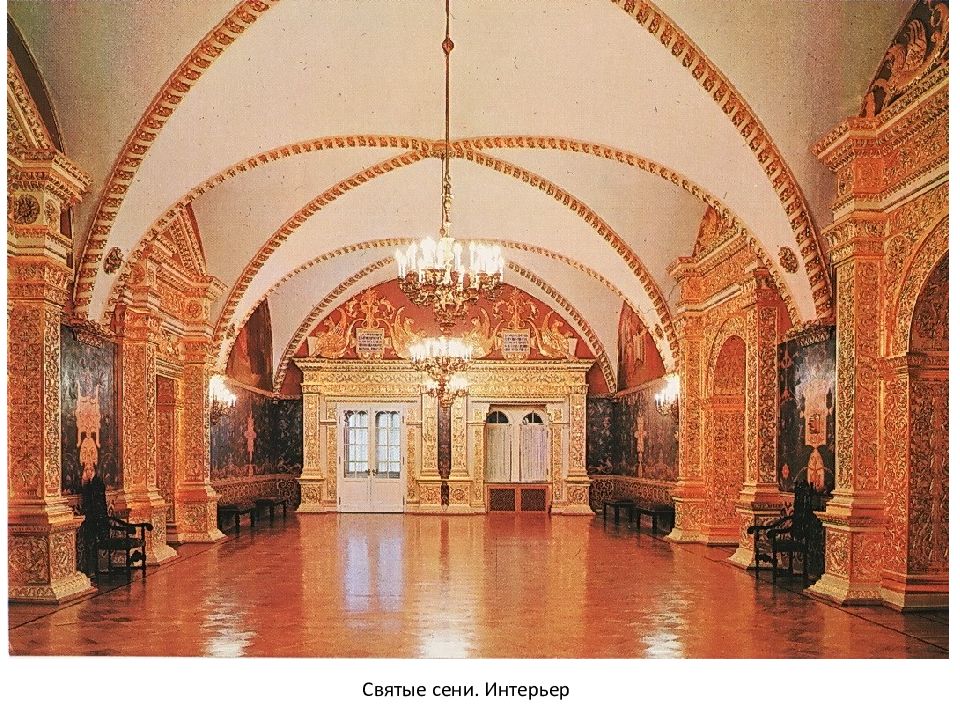

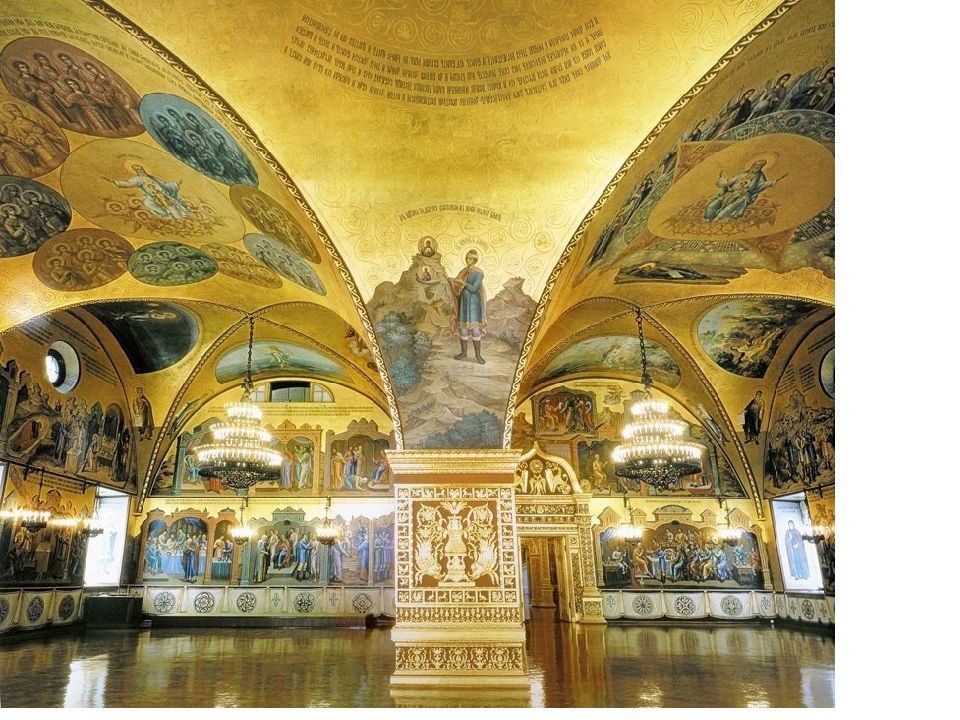

Святые сени. Интерьер

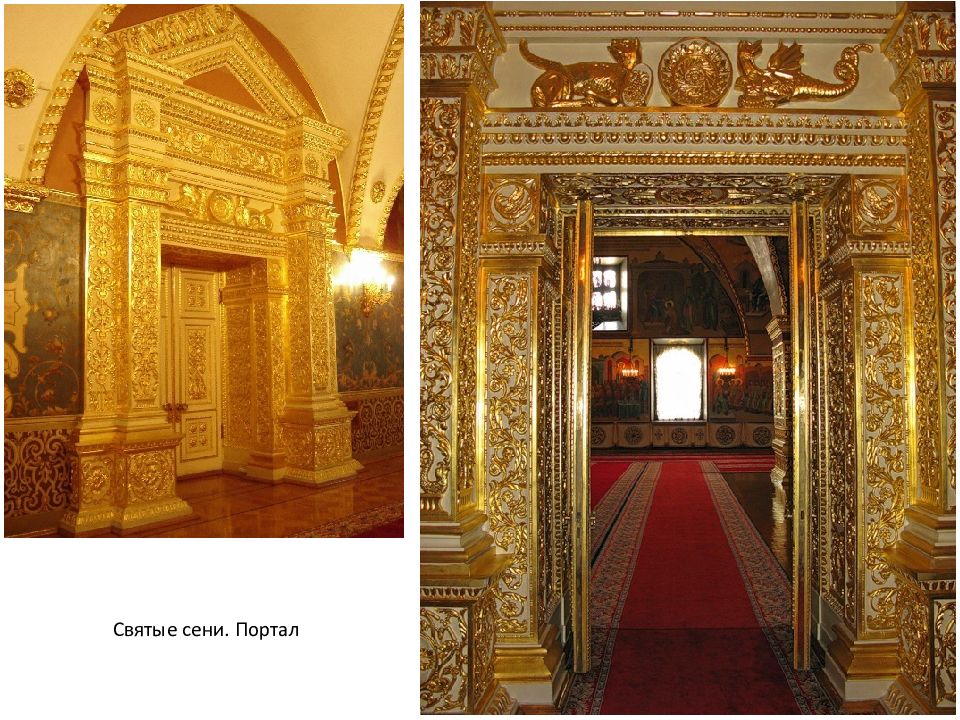

Святые сени. Портал
Золотая царицына палата. Начало XVI в. Вид с востока
