1/52

Первый слайд презентации

Геодезическая подготовка вертикальной планировки рельефа Лекция № 4 14.02.2019 1

Изображение слайда

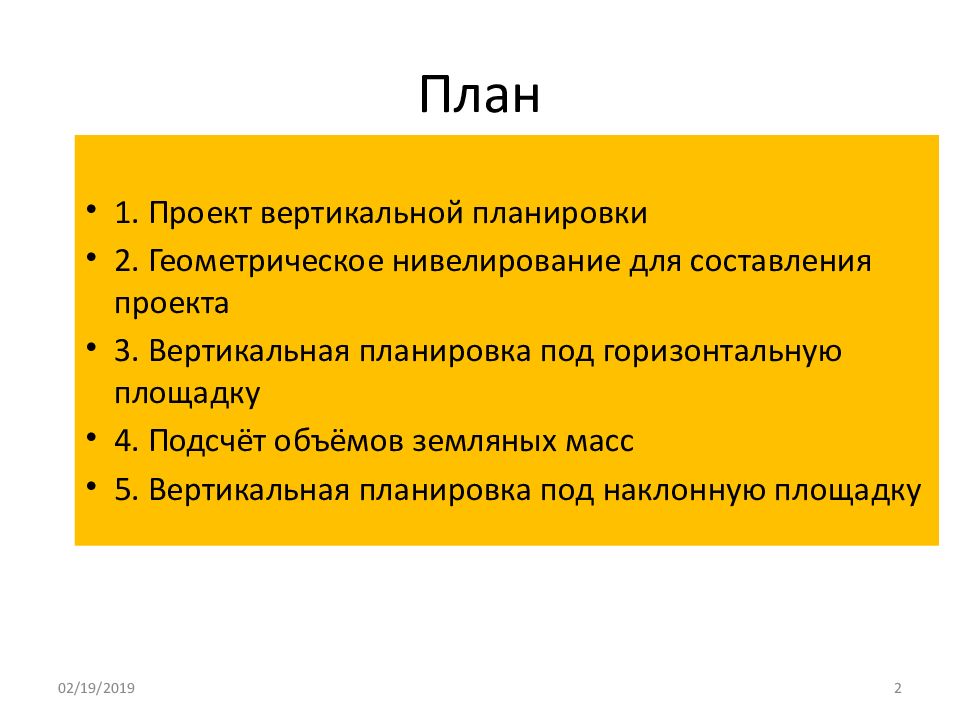

Слайд 2: План

1. Проект вертикальной планировки 2. Геометрическое нивелирование для составления проекта 3. Вертикальная планировка под горизонтальную площадку 4. Подсчёт объёмов земляных масс 5. Вертикальная планировка под наклонную площадку 14.02.2019 2

Изображение слайда

14.02.2019 3

Изображение слайда

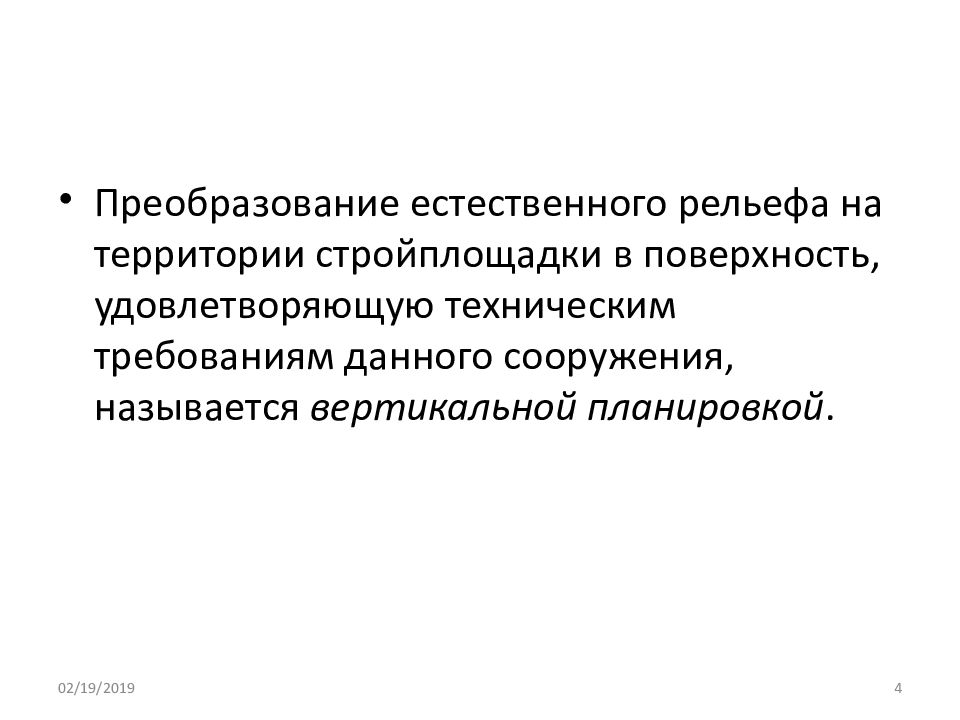

Слайд 4

Преобразование естественного рельефа на территории стройплощадки в поверхность, удовлетворяющую техническим требованиям данного сооружения, называется вертикальной планировкой. 14.02.2019 4

Изображение слайда

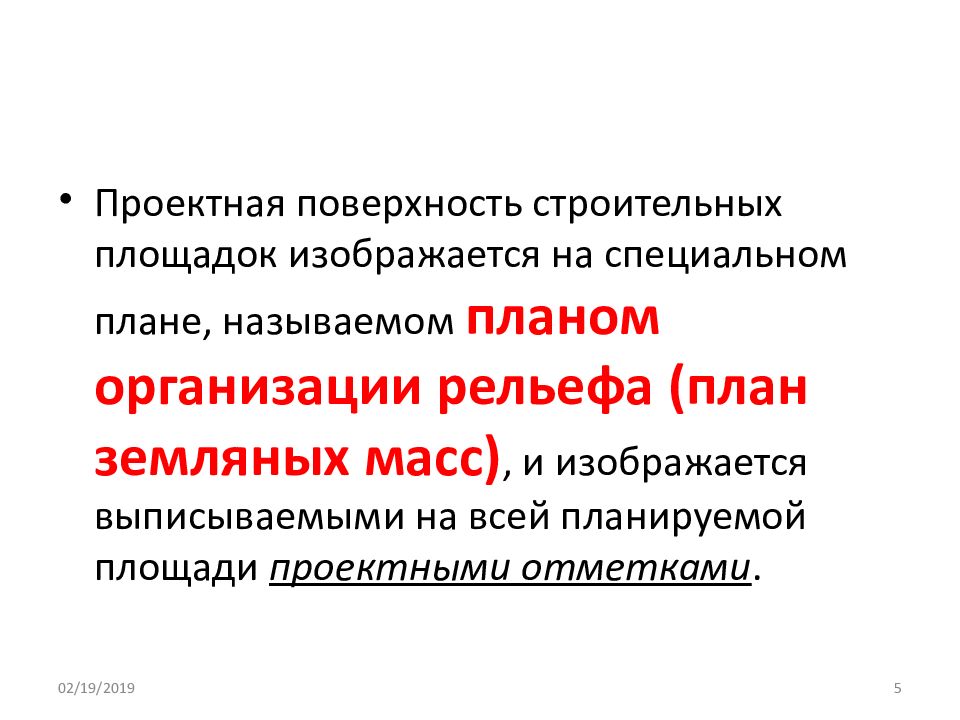

Слайд 5

Проектная поверхность строительных площадок изображается на специальном плане, называемом планом организации рельефа (план земляных масс), и изображается выписываемыми на всей планируемой площади проектными отметками. 14.02.2019 5

Изображение слайда

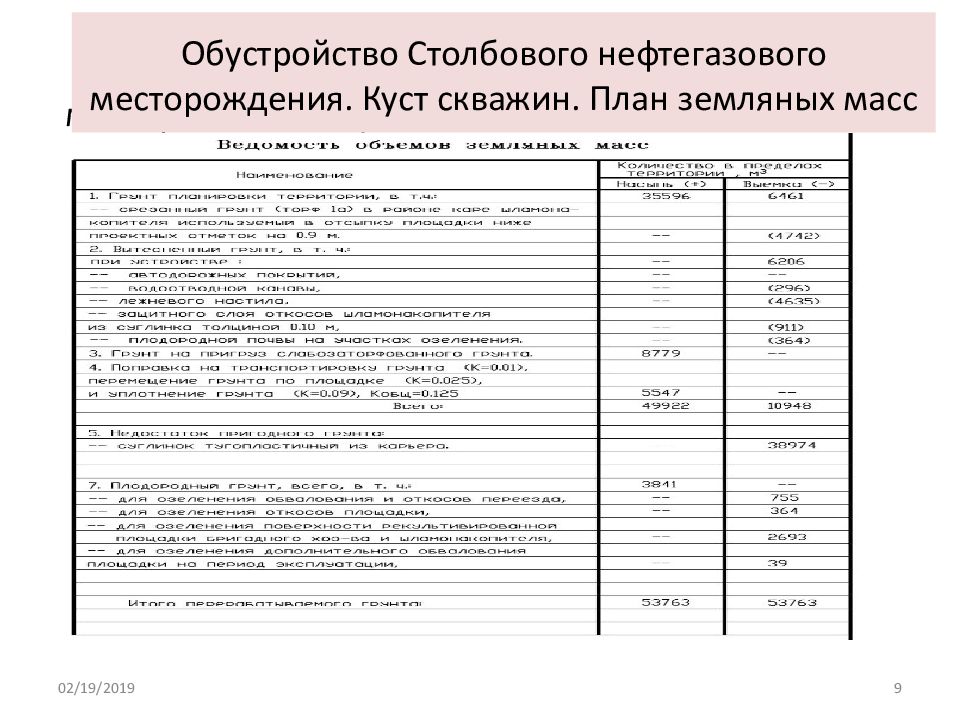

14.02.2019 7 Обустройство Столбового нефтегазового месторождения. Куст скважин. План земляных масс

Изображение слайда

14.02.2019 8 Обустройство Столбового нефтегазового месторождения. Куст скважин. План земляных масс

Изображение слайда

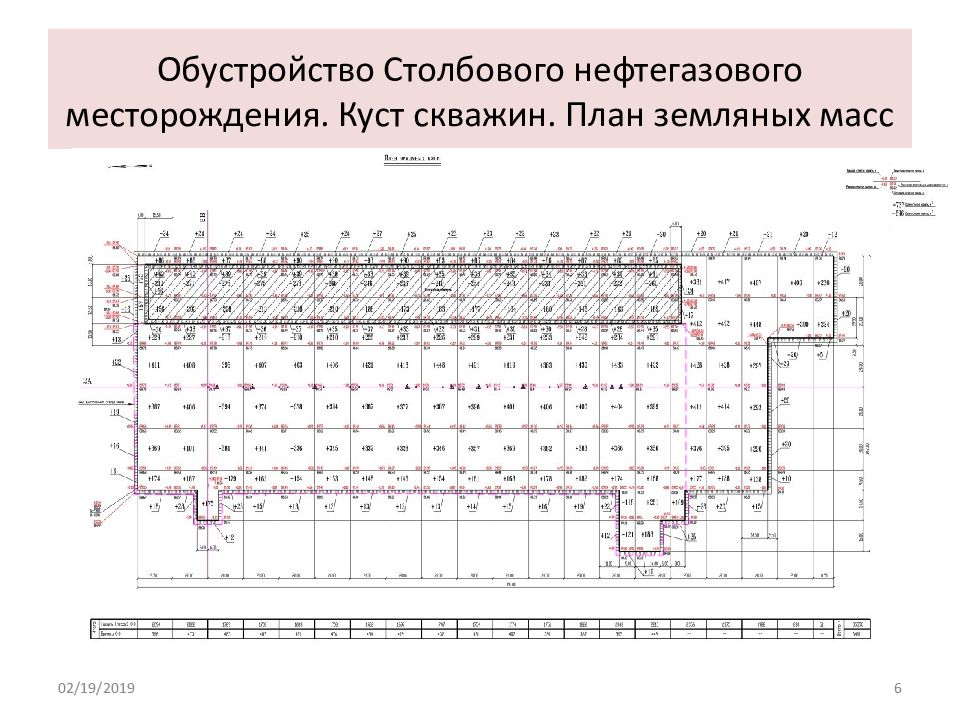

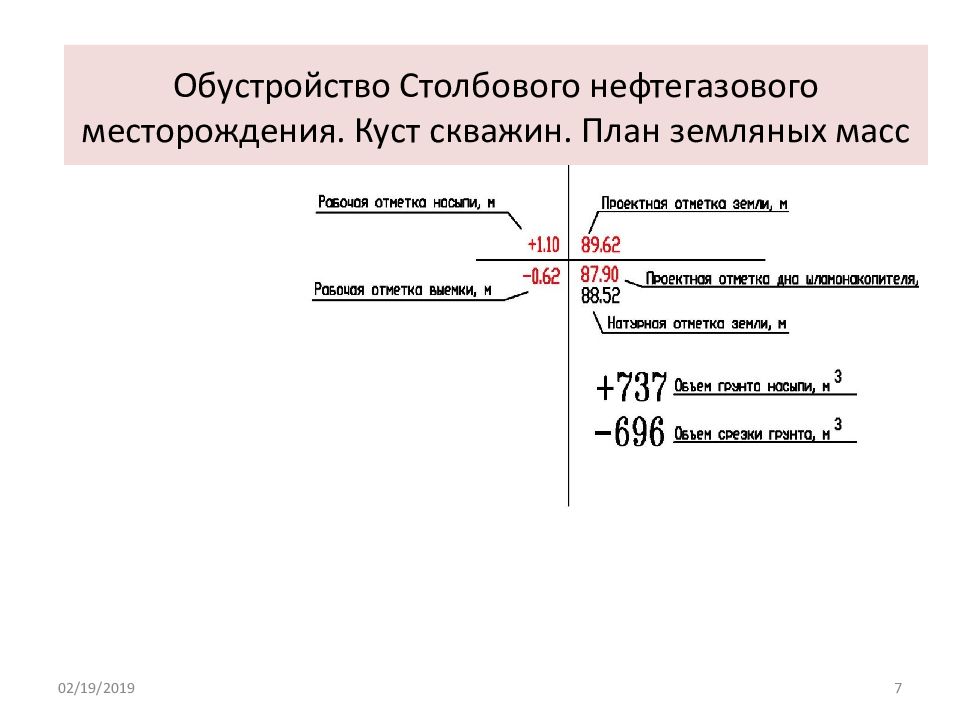

Слайд 9: Обустройство Столбового нефтегазового месторождения. Куст скважин. План земляных масс

14.02.2019 9 Обустройство Столбового нефтегазового месторождения. Куст скважин. План земляных масс

Изображение слайда

Слайд 10: Обустройство Столбового нефтегазового месторождения. Куст скважин. План земляных масс

14.02.2019 10 Обустройство Столбового нефтегазового месторождения. УПН

Изображение слайда

Слайд 11

Преобразование естественного рельефа на территории стройплощадки в поверхность, удовлетворяющую техническим требованиям данного сооружения вертикальной планировкой. 14.02.2019 11 Основой для составления проекта вертикальной планировки служат топографические планы местности в масштабах 1:1000 – 1:500, полученные в результате геометрического нивелирования поверхности.

Изображение слайда

Слайд 12: 2. Геометрическое нивелирование для составления проекта

14.02.2019 12

Изображение слайда

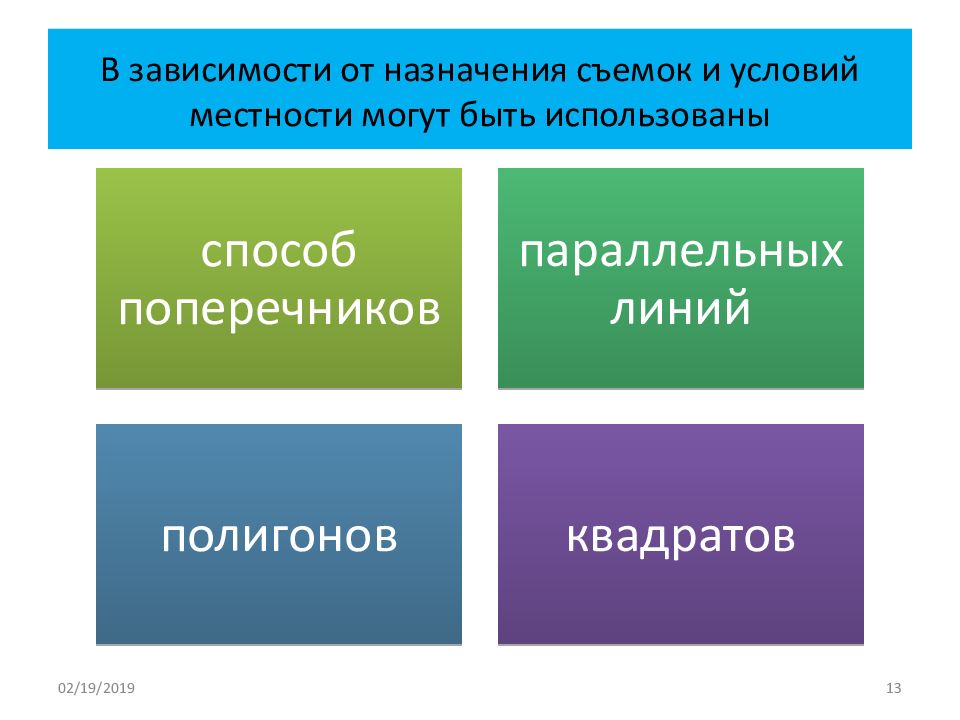

Слайд 13: В зависимости от назначения съемок и условий местности могут быть использованы

14.02.2019 13

Изображение слайда

Слайд 14: Способ поперечников к магистральному ходу

наиболее часто ис­пользуют при съемке притрассовой полосы вдоль трасс автомобильных дорог, каналов и других линейных объектов. Планово-высотным обосно­ванием в этом случае является трасса линейного объекта (т. е. теодолит­но-нивелирный ход). 14.02.2019 14

Изображение слайда

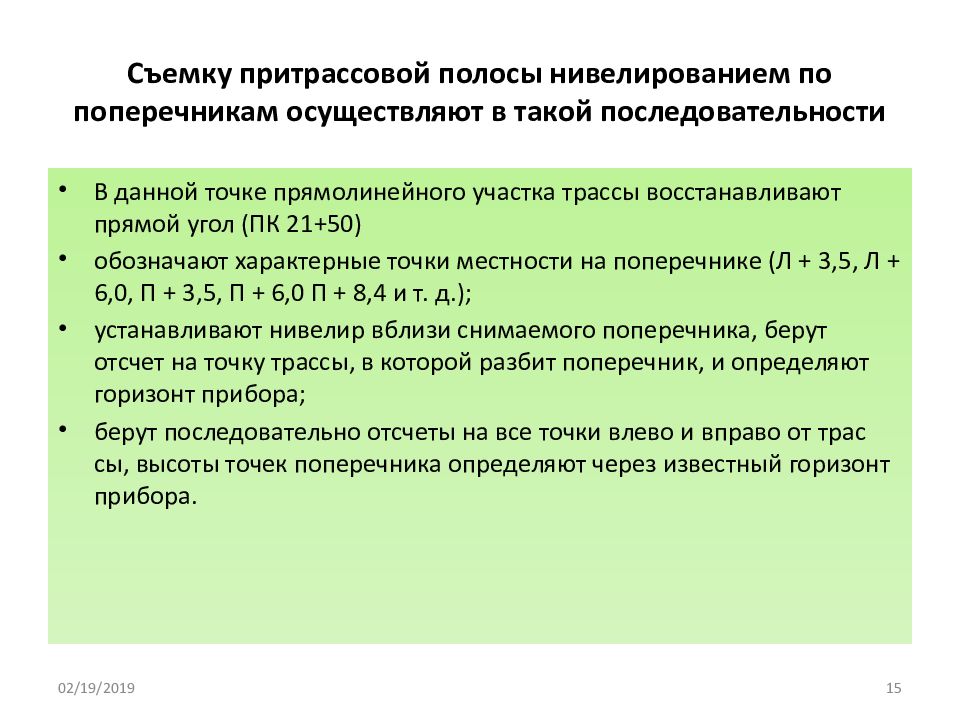

Слайд 15: Съемку притрассовой полосы нивелированием по поперечникам осуществляют в такой последовательности

В данной точке прямолинейного участка трассы восстанавливают прямой угол (ПК 21+50) обозначают характерные точки местности на поперечнике (Л + 3,5, Л + 6,0, П + 3,5, П + 6,0 П + 8,4 и т. д.); устанавливают нивелир вблизи снимаемого поперечника, берут отсчет на точку трассы, в которой разбит поперечник, и опреде­ляют горизонт прибора; берут последовательно отсчеты на все точки влево и вправо от трас­сы, высоты точек поперечника определяют через известный горизонт прибора. 14.02.2019 15

Изображение слайда

Слайд 16: Способ параллельных линий

применяют при равнинном рельефе в открытой или закрытой мест­ности. 14.02.2019 16

Изображение слайда

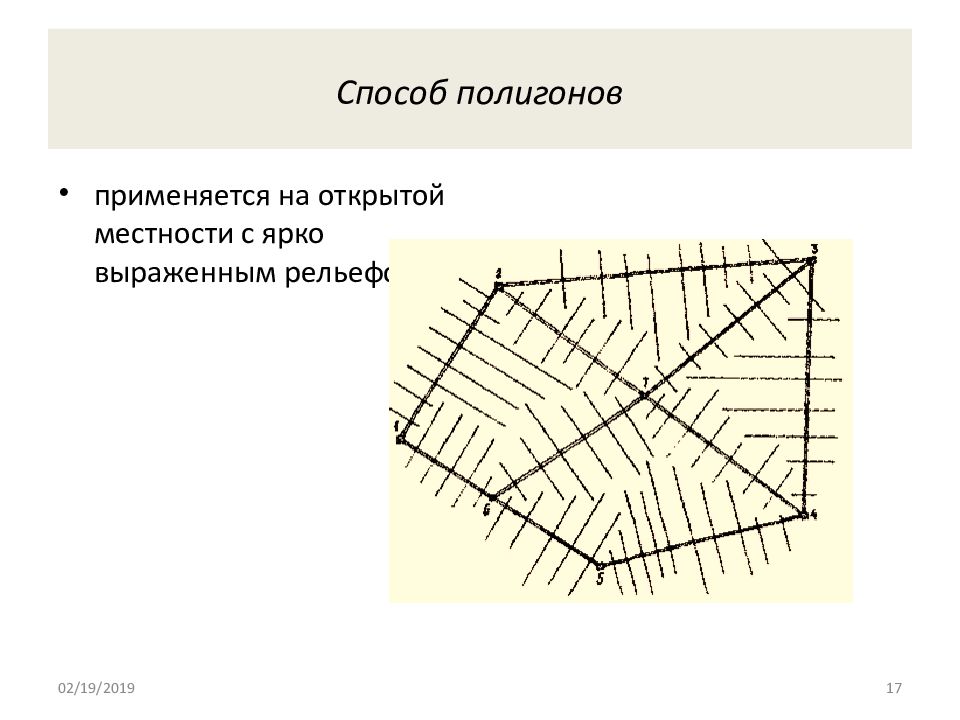

Слайд 17: Способ полигонов

применяется на открытой местности с ярко выраженным рельефом 14.02.2019 17

Изображение слайда

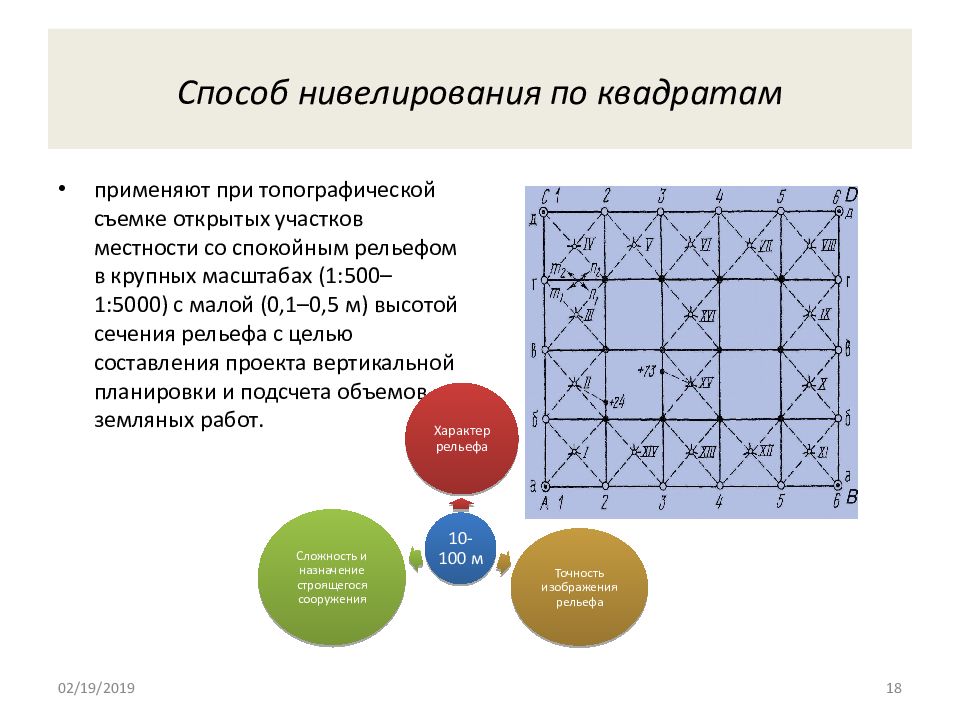

Слайд 18: Способ нивелирования по квадратам

применяют при топографической съемке открытых участков местности со спокойным рельефом в крупных масштабах (1:500–1:5000) с малой (0,1–0,5 м) высотой сечения рельефа с целью составления проекта вертикальной планировки и подсчета объемов земляных работ. 14.02.2019 18

Изображение слайда

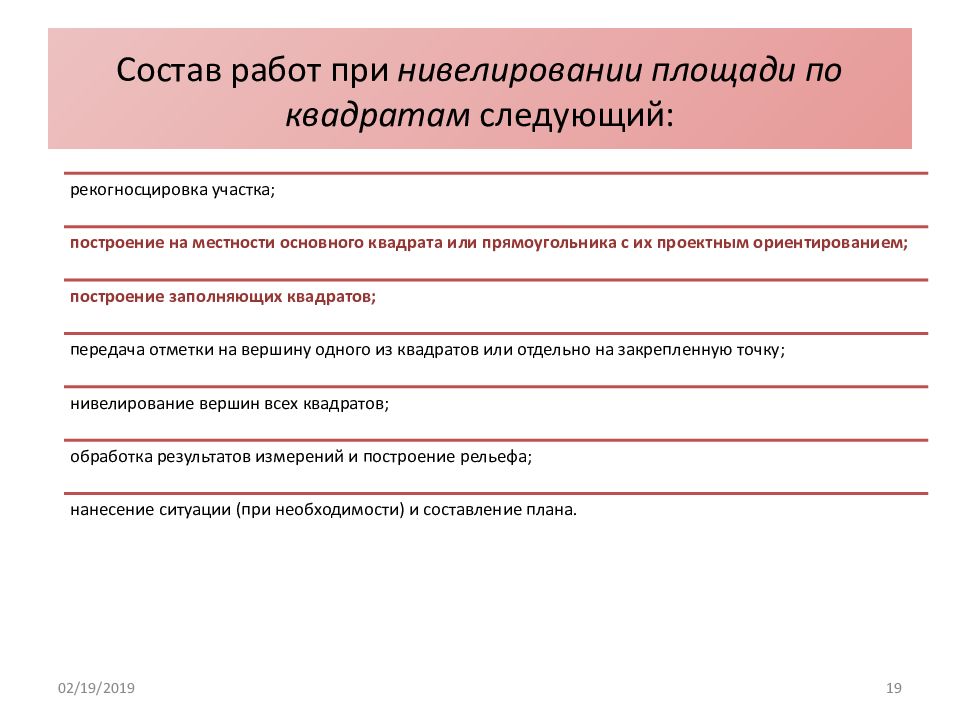

Слайд 19: Состав работ при нивелировании площади по квадратам следующий:

14.02.2019 19

Изображение слайда

Слайд 20

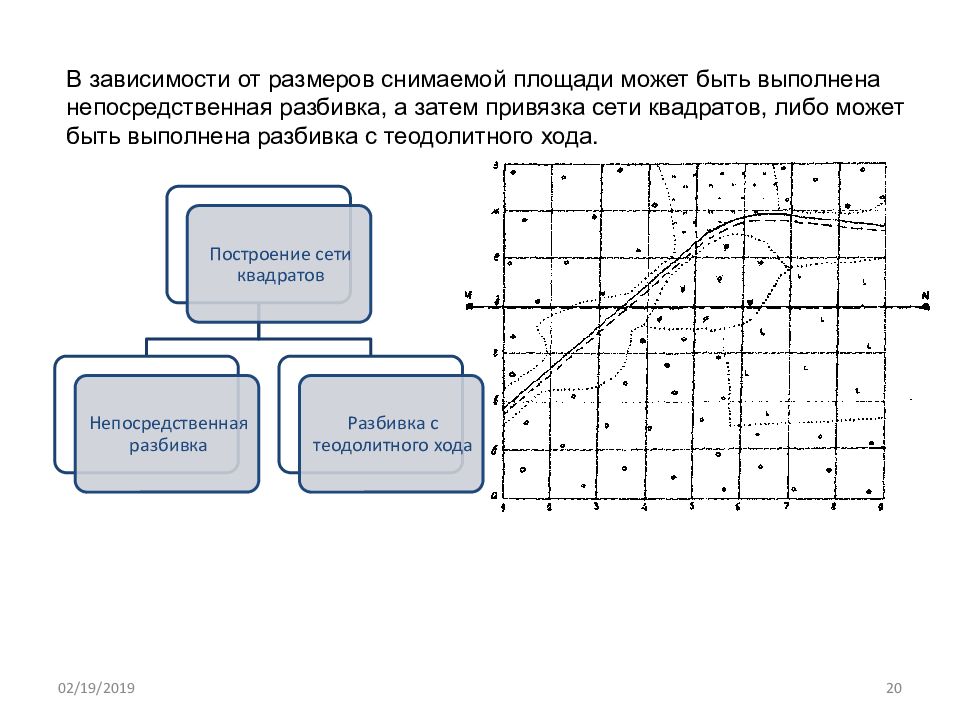

14.02.2019 20 В зависимости от размеров снимаемой площади может быть выполнена непосредственная разбивка, а затем привязка сети квадратов, либо может быть выполнена разбивка с теодолитного хода.

Изображение слайда

Слайд 21: Порядок работ при построении сетки

14.02.2019 21

Изображение слайда

Слайд 22: Нивелирование по квадратам – 1 случай

14.02.2019 22

Изображение слайда

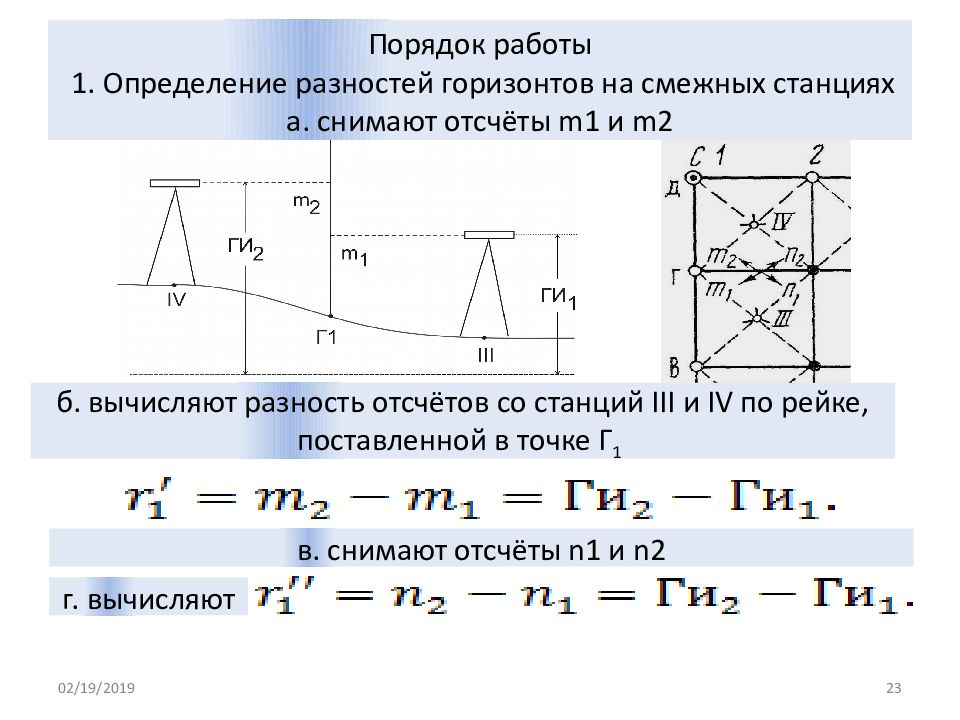

Слайд 23: Порядок работы 1. Определение разностей горизонтов на смежных станциях а. снимают отсчёты m1 и m2

14.02.2019 23 б. вычисляют разность отсчётов со станций III и IV по рейке, поставленной в точке Г 1 в. снимают отсчёты n1 и n2 г. вычисляют

Изображение слайда

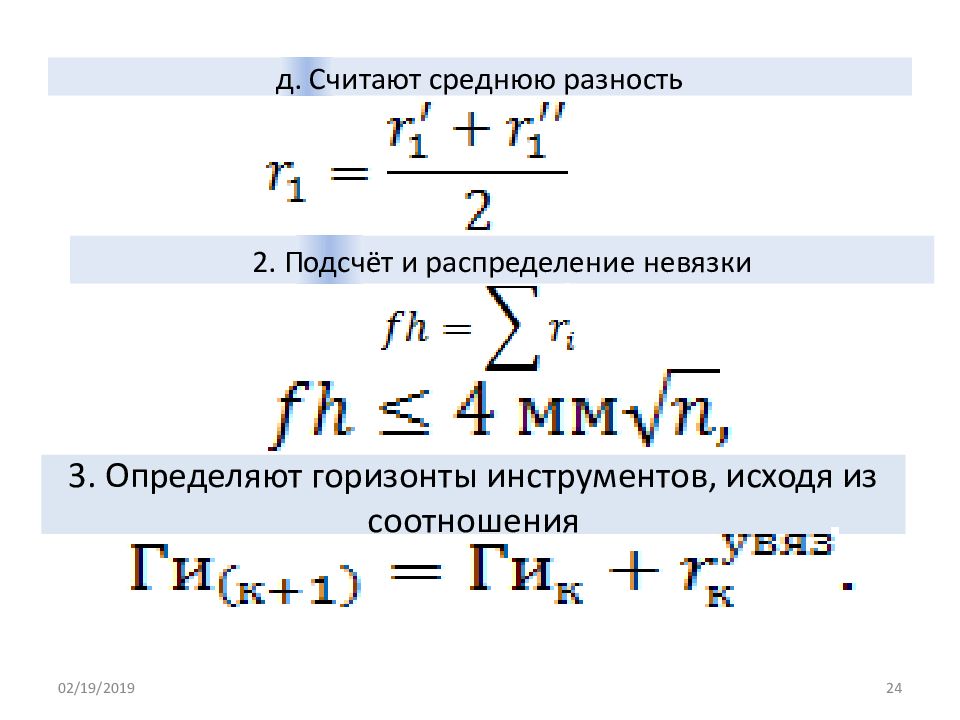

Слайд 24: 3. Определяют горизонты инструментов, исходя из соотношения

14.02.2019 24 д. Считают среднюю разность 2. Подсчёт и распределение невязки 3. Определяют горизонты инструментов, исходя из соотношения

Изображение слайда

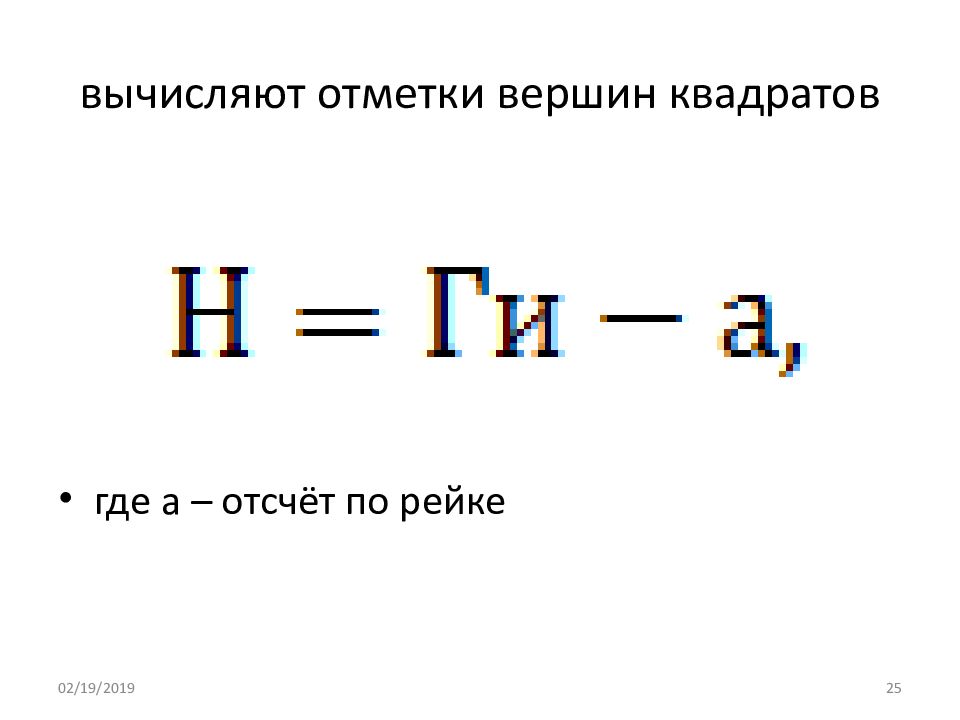

Слайд 25: вычисляют отметки вершин квадратов

где а – отсчёт по рейке 14.02.2019 25

Изображение слайда

Слайд 26: При небольших (10-20 м) размерах сторон квадратов с одной станции нивелируют несколько квадратов

14.02.2019 26

Изображение слайда

Слайд 27: Топографический план промплощадки предприятия

14.02.2019 27

Изображение слайда

Слайд 28: 3. Вертикальная планировка под горизонтальную площадку

14.02.2019 28

Изображение слайда

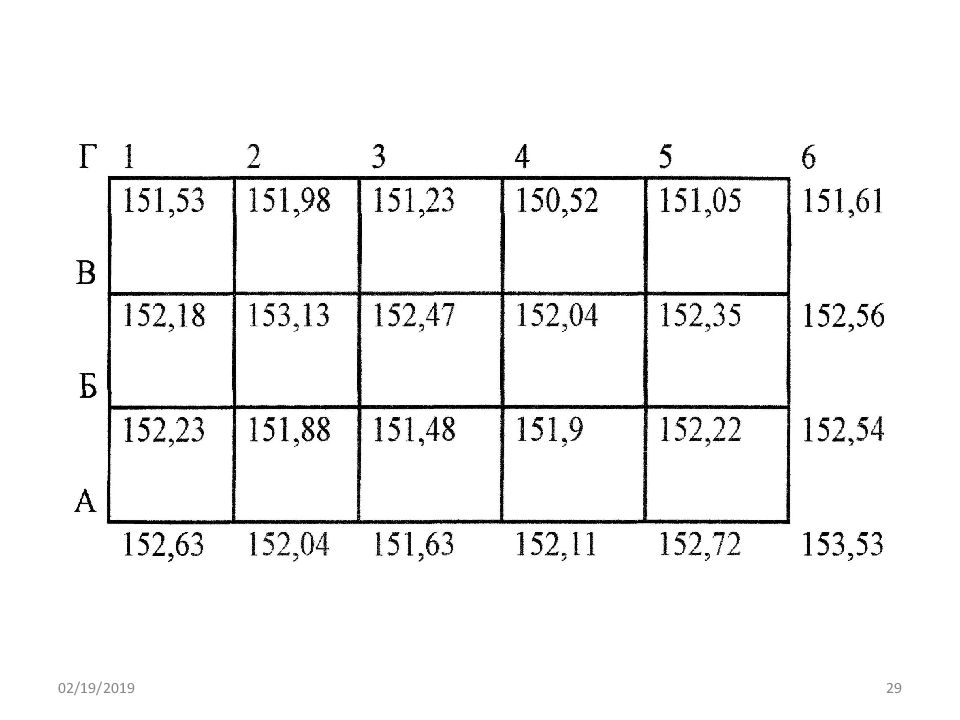

Слайд 29

14.02.2019 29

Изображение слайда

Слайд 30: Условие нулевого баланса земляных работ обеспечивается созданием горизонтальной площадки с проектной отметкой

14.02.2019 30

Изображение слайда

Слайд 31

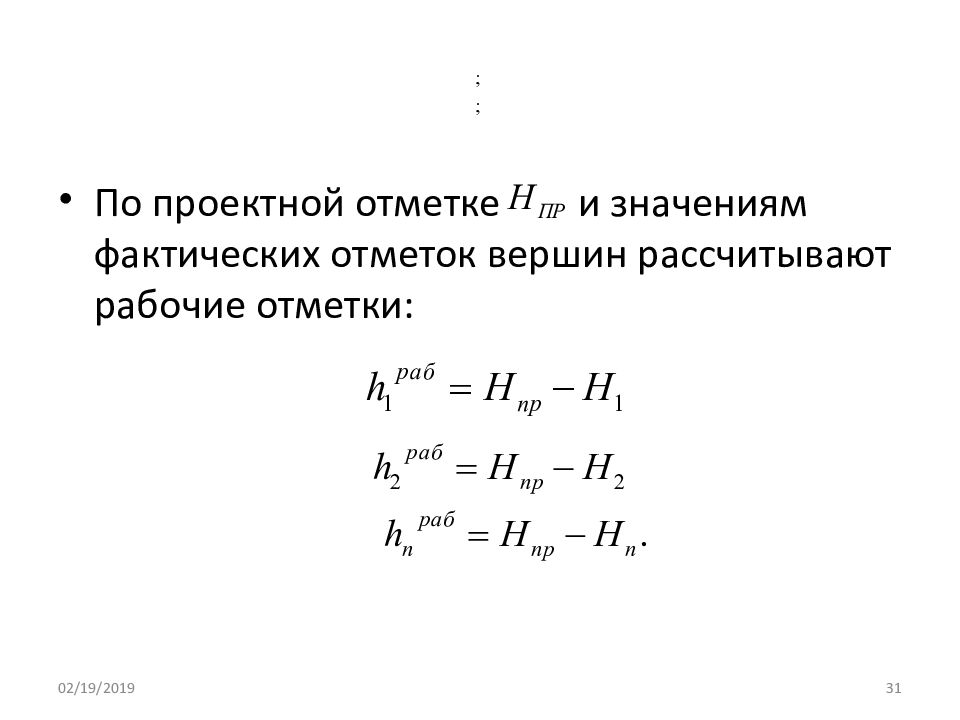

По проектной отметке и значениям фактических отметок вершин рассчитывают рабочие отметки: ; ; 14.02.2019 31

Изображение слайда

Слайд 32

однородный однородный Смешанный (переходный) 14.02.2019 32

Изображение слайда

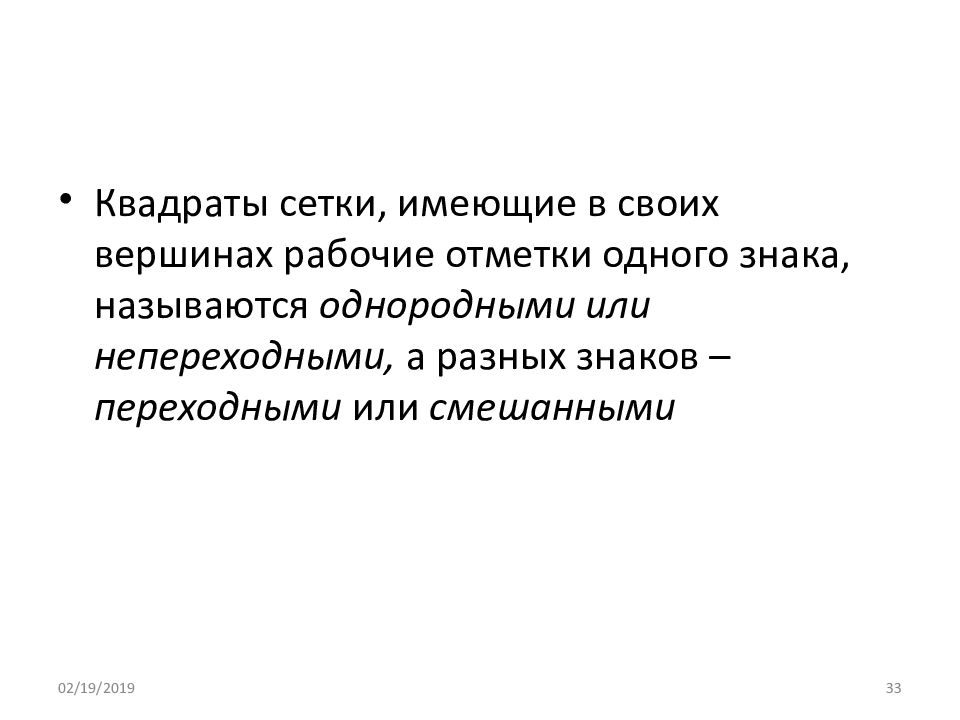

Слайд 33

Квадраты сетки, имеющие в своих вершинах рабочие отметки одного знака, называются однородными или непереходными, а разных знаков – переходными или смешанными 14.02.2019 33

Изображение слайда

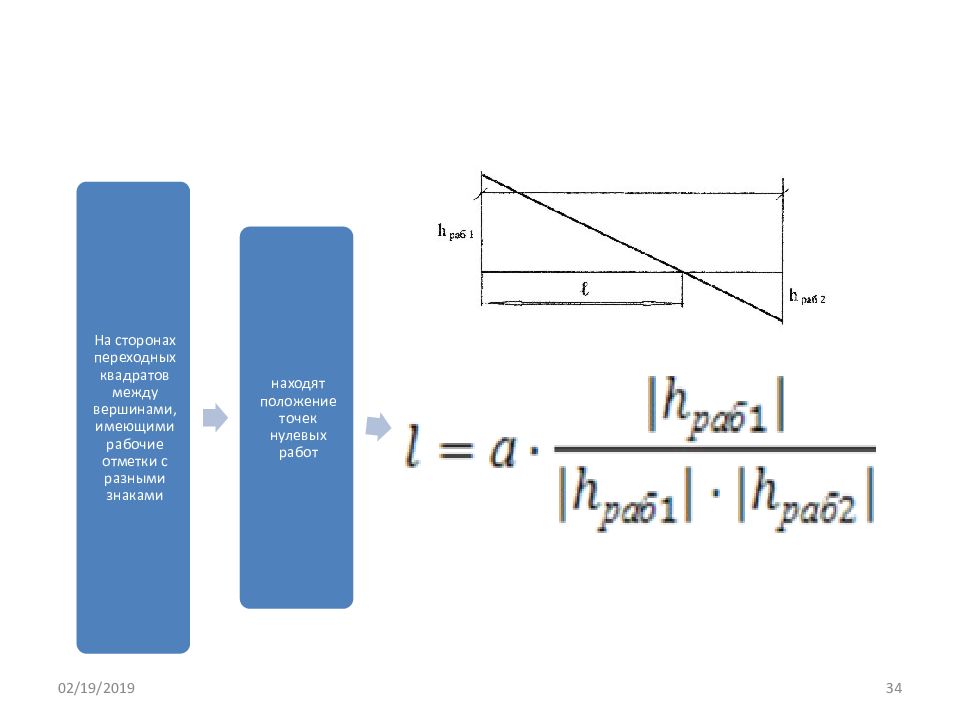

Слайд 34

14.02.2019 34

Изображение слайда

Слайд 35: 4. Подсчёт объёмов земляных работ

14.02.2019 35

Изображение слайда

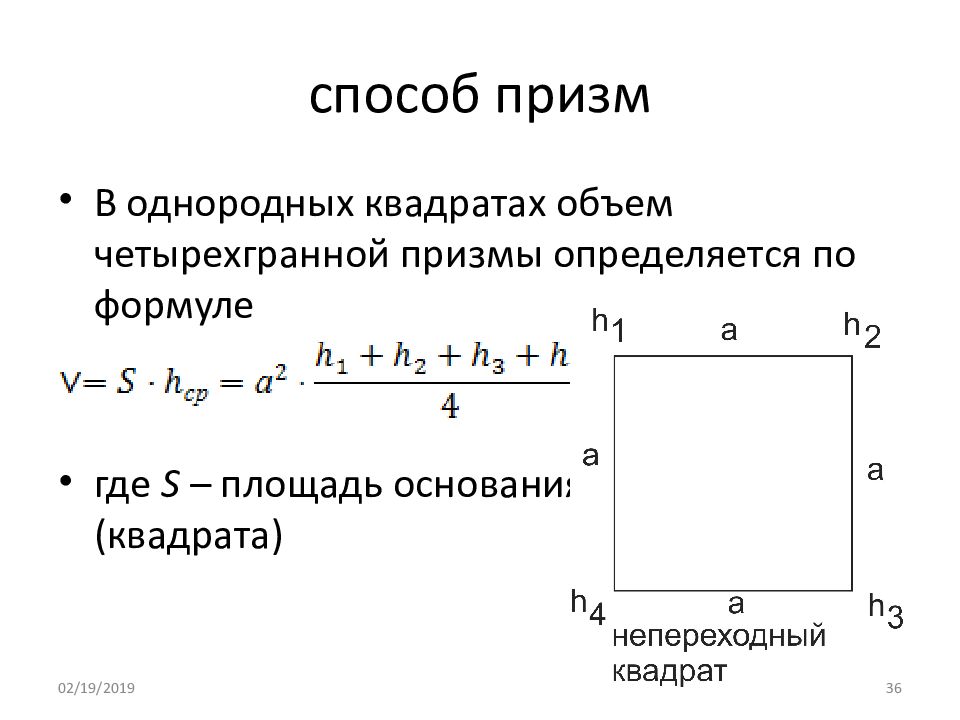

Слайд 36: способ призм

В однородных квадратах объем четырехгранной призмы определяется по формуле где S – площадь основания призмы (квадрата) 14.02.2019 36

Изображение слайда

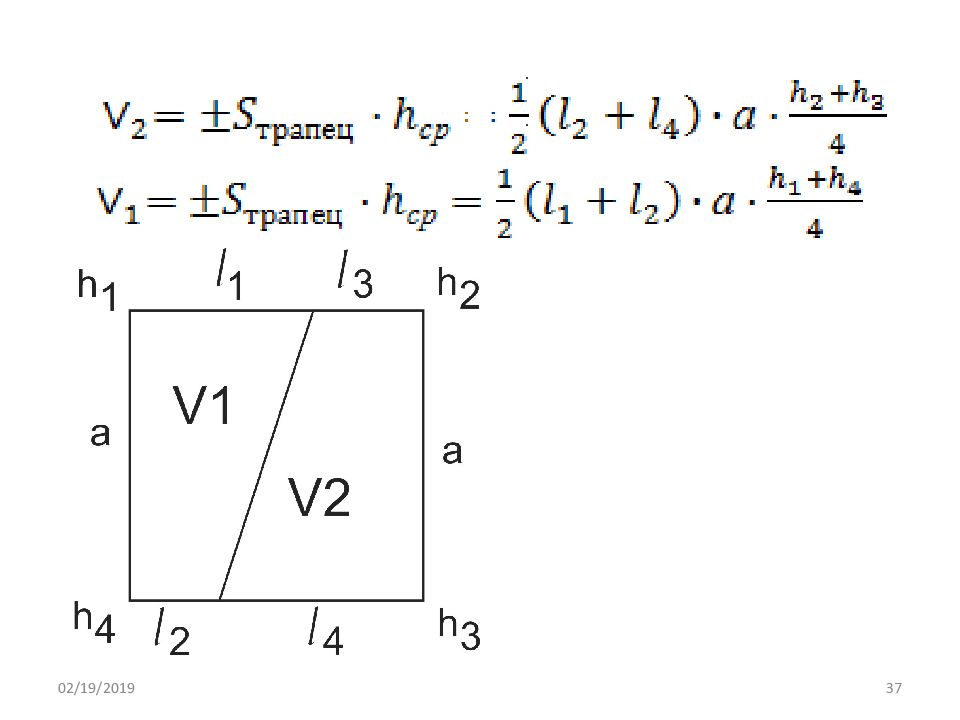

Слайд 37

. . 14.02.2019 37

Изображение слайда

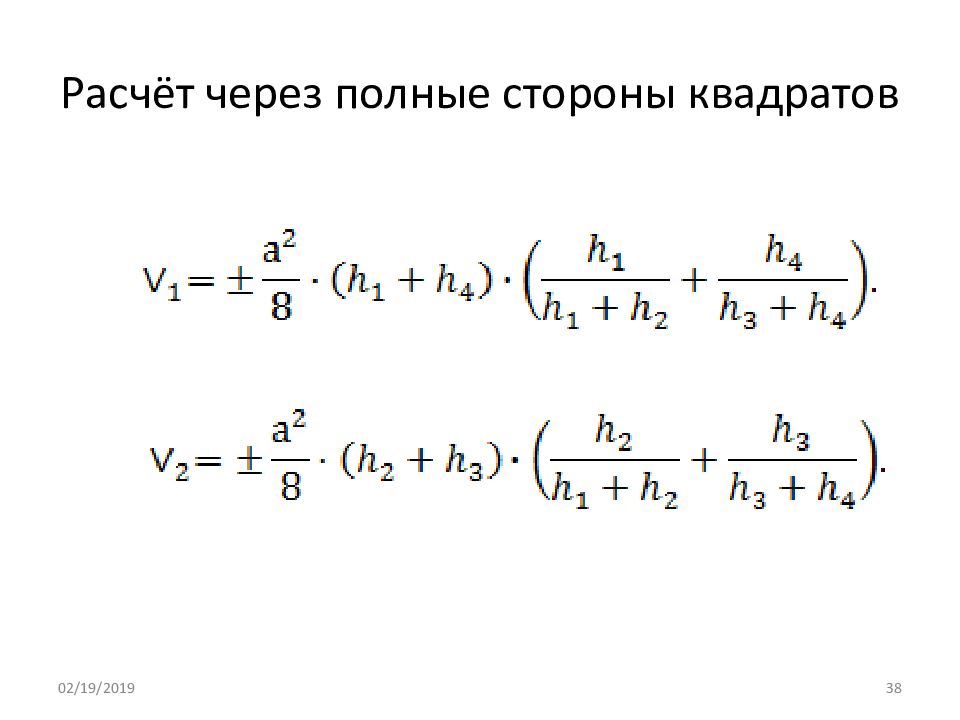

Слайд 38: Расчёт через полные стороны квадратов

14.02.2019 38

Изображение слайда

Слайд 39

; 14.02.2019 39

Изображение слайда

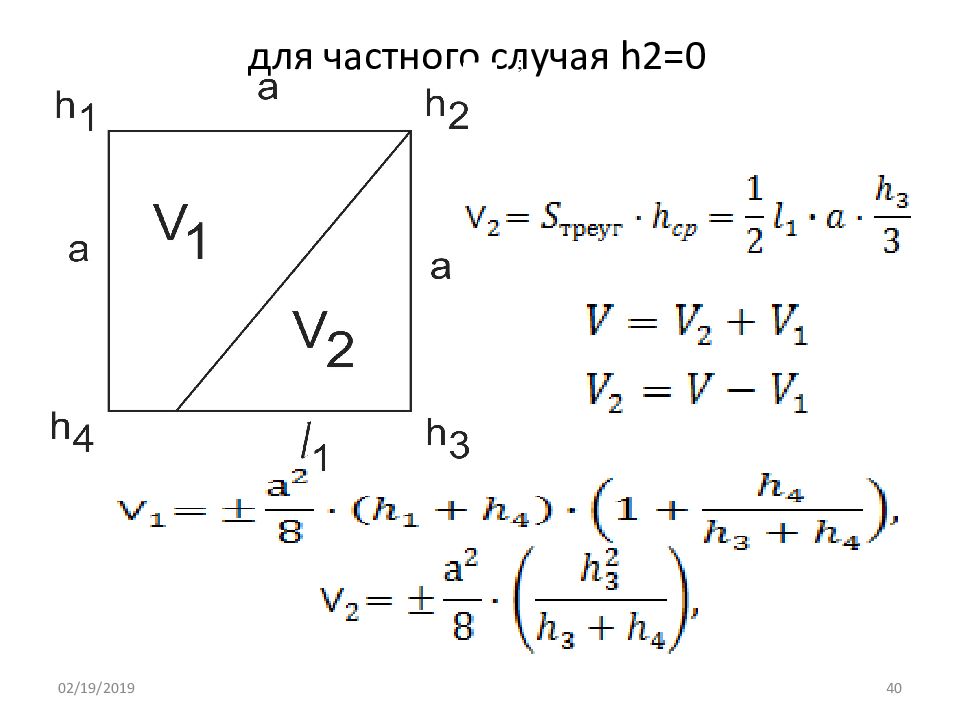

Слайд 40: для частного случая h2=0

; 14.02.2019 40

Изображение слайда

Слайд 41

14.02.2019 41

Изображение слайда

Слайд 42

14.02.2019 42

Изображение слайда

Слайд 43: 5. Составление плана нивелирования поверхности, интерполирование и проведение горизонталей

14.02.2019 43

Изображение слайда

Слайд 44: Для составлении плана строят сетку квадратов, чаще всего в масштабе 1:2000, выписывают на план высоты всех точек с округлением до 0,01 м, интерполируют и проводят горизонтали через 0,5 м и оформляют план

14.02.2019 44 Интерполирование горизонталей состоит в нахождении места, где искомая горизонталь пересекает линию между точками с известными высотами. При этом имеется в виду, что линия профиля между этими точками является прямой, т. е. уклон линии на каждом ее отрезке не изменяется.

Изображение слайда

Слайд 45

14.02.2019 45

Изображение слайда

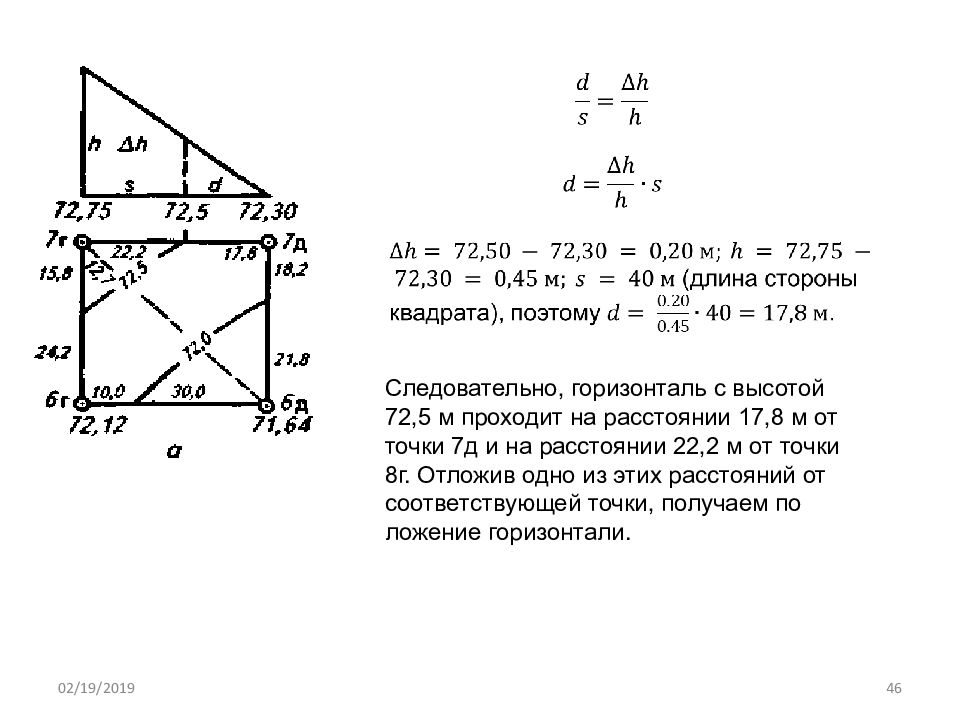

Слайд 46

14.02.2019 46 Следовательно, горизонталь с высотой 72,5 м проходит на расстоянии 17,8 м от точки 7д и на расстоянии 22,2 м от точки 8г. Отложив одно из этих расстояний от соответствующей точки, получаем по­ложение горизонтали.

Изображение слайда

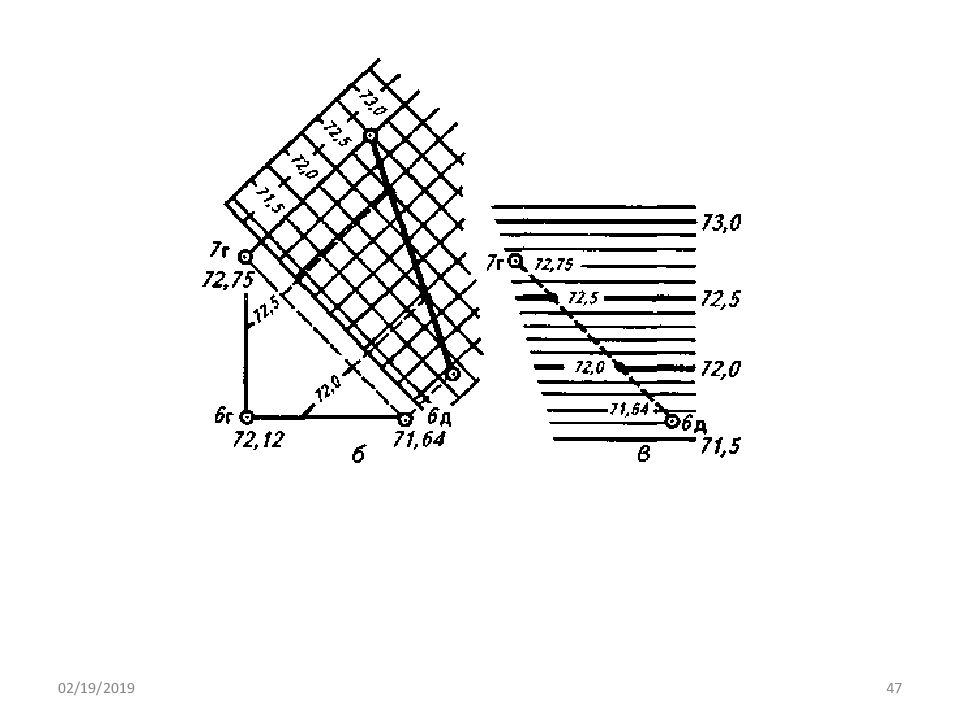

Слайд 47

14.02.2019 47

Изображение слайда

Слайд 48: 5. Вертикальная планировка под наклонную площадку

14.02.2019 48

Изображение слайда

Слайд 49: Исходные данные

14.02.2019 49 1:500

Изображение слайда

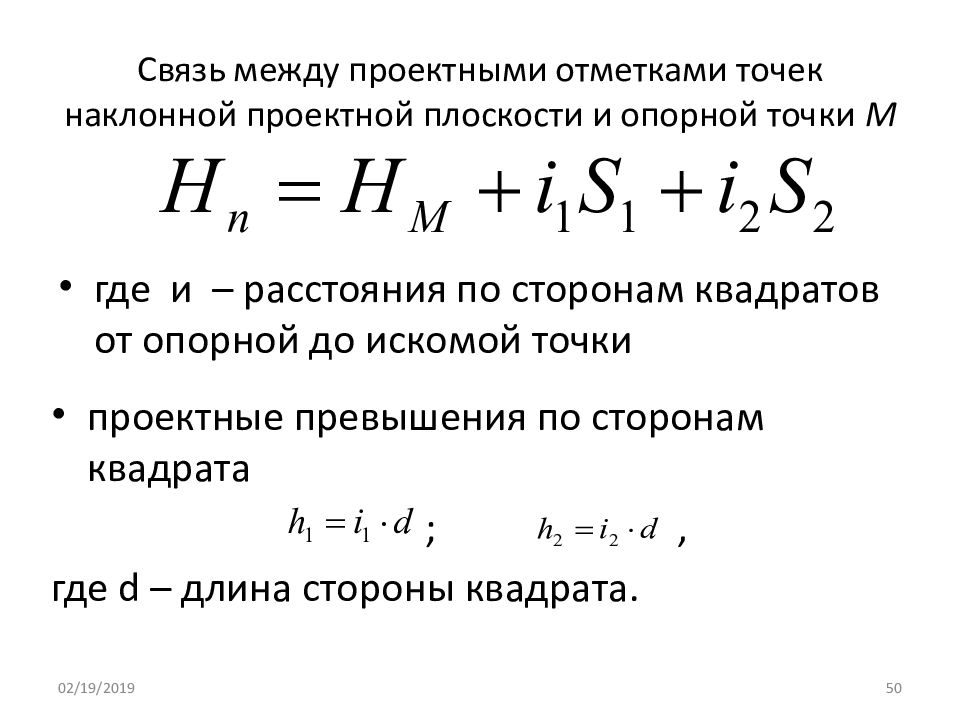

Слайд 50: Связь между проектными отметками точек наклонной проектной плоскости и опорной точки М

где и – расстояния по сторонам квадратов от опорной до искомой точки 14.02.2019 50 проектные превышения по сторонам квадрата ;, где d – длина стороны квадрата.

Изображение слайда

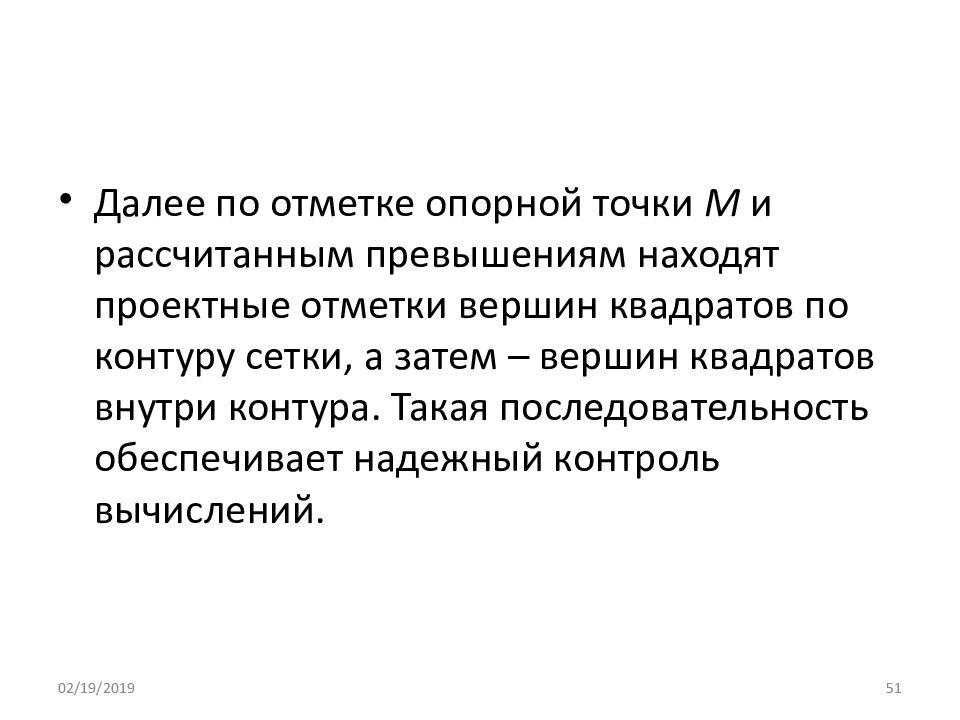

Слайд 51

Далее по отметке опорной точки М и рассчитанным превышениям находят проектные отметки вершин квадратов по контуру сетки, а затем – вершин квадратов внутри контура. Такая последовательность обеспечивает надежный контроль вычислений. 14.02.2019 51

Изображение слайда

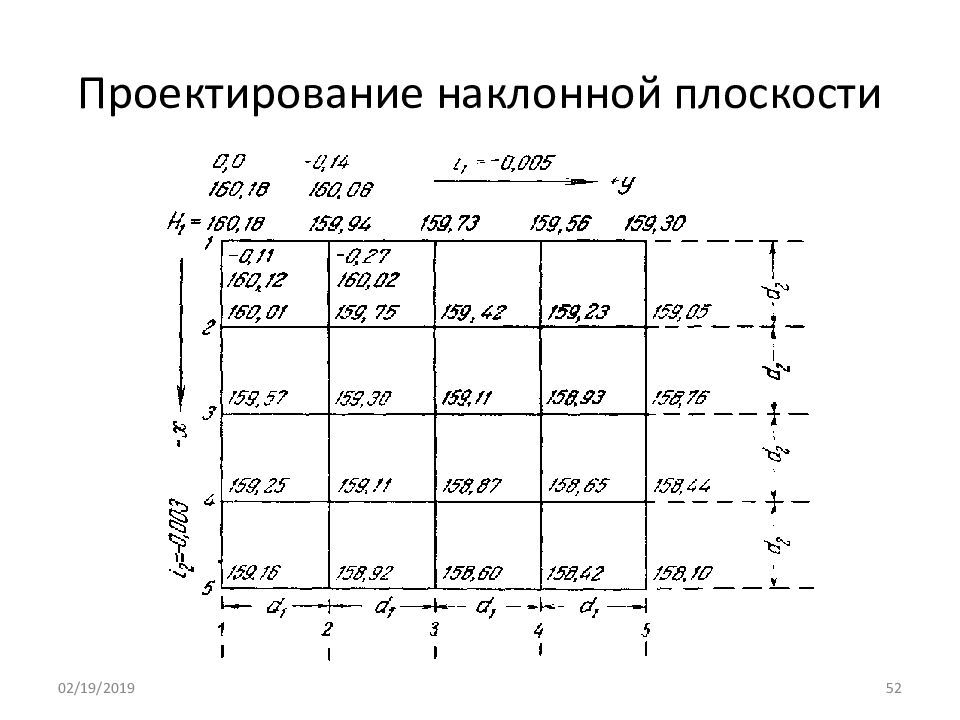

Последний слайд презентации: Геодезическая подготовка вертикальной планировки рельефа Лекция № 4 14.02.2019 1: Проектирование наклонной плоскости

14.02.2019 52

Изображение слайда
