Первый слайд презентации: Объекты капитального строительства

Здания, сооружения, коммуникации, имеющие подземную часть (фундаменты), относятся к объектам капитального строительства. Требования к составу, содержанию и оформлению проектов на объекты капитального строительства определены Градостроительным кодексом РФ Постановлением Правительства Российской Федерации от 16 февраля 2008 г. N 87. «О составе разделов проектной документации и требованиях к их содержанию».

Изображение слайда

Изображение слайда

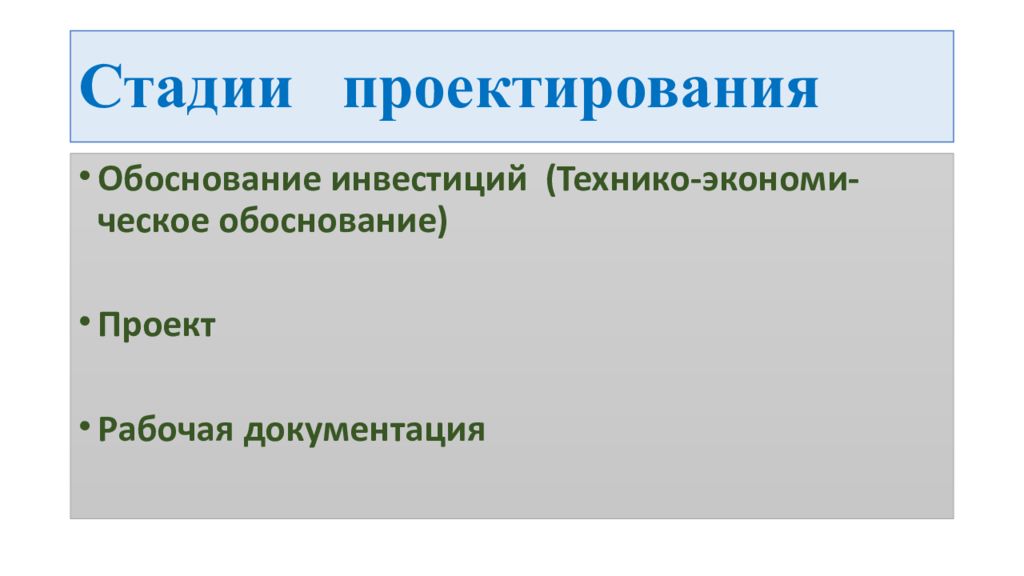

Обоснование инвестиций (Технико- экономи - ческое обоснование) Проект Рабочая документация

Изображение слайда

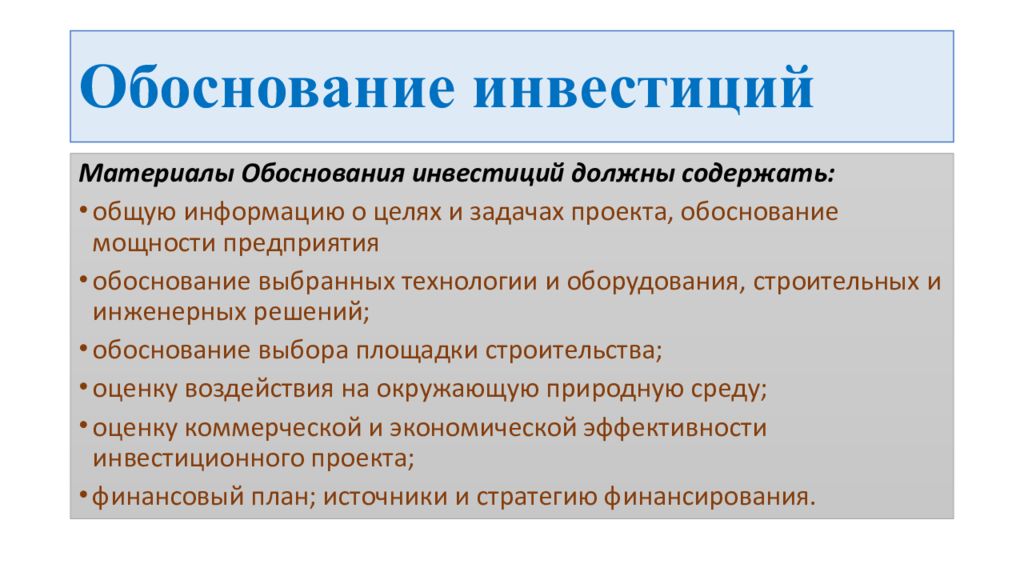

Материалы Обоснования инвестиций должны содержать: общую информацию о целях и задачах проекта, обоснование мощности предприятия обоснование выбранных технологии и оборудования, строительных и инженерных решений; обоснование выбора площадки строительства; оценку воздействия на окружающую природную среду; оценку коммерческой и экономической эффективности инвестиционного проекта; финансовый план; источники и стратегию финансирования.

Изображение слайда

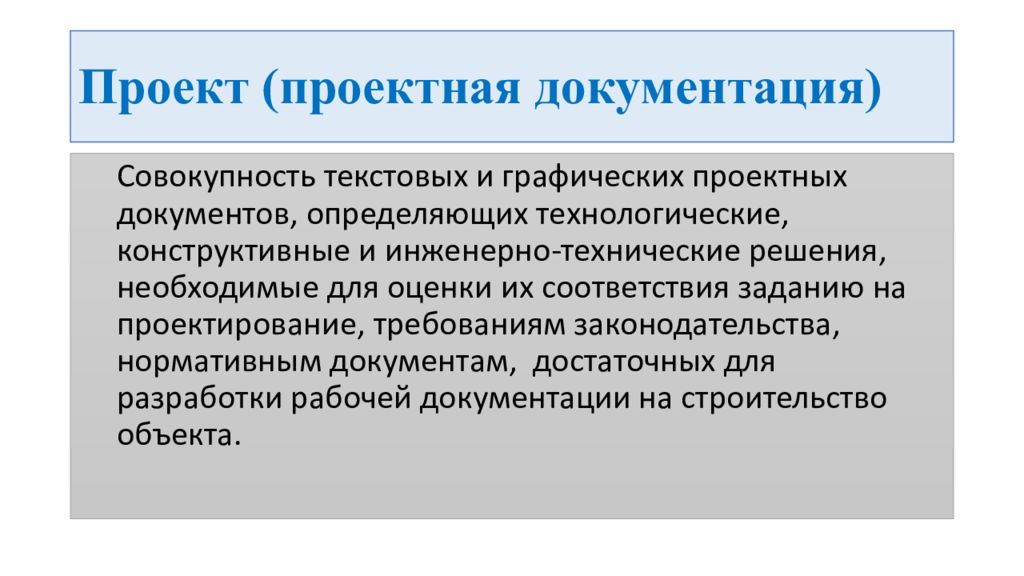

Слайд 5: Проект (проектная документация)

Совокупность текстовых и графических проектных документов, определяющих технологические, конструктивные и инженерно-технические решения, необходимые для оценки их соответствия заданию на проектирование, требованиям законодательства, нормативным документам, достаточных для разработки рабочей документации на строительство объекта.

Изображение слайда

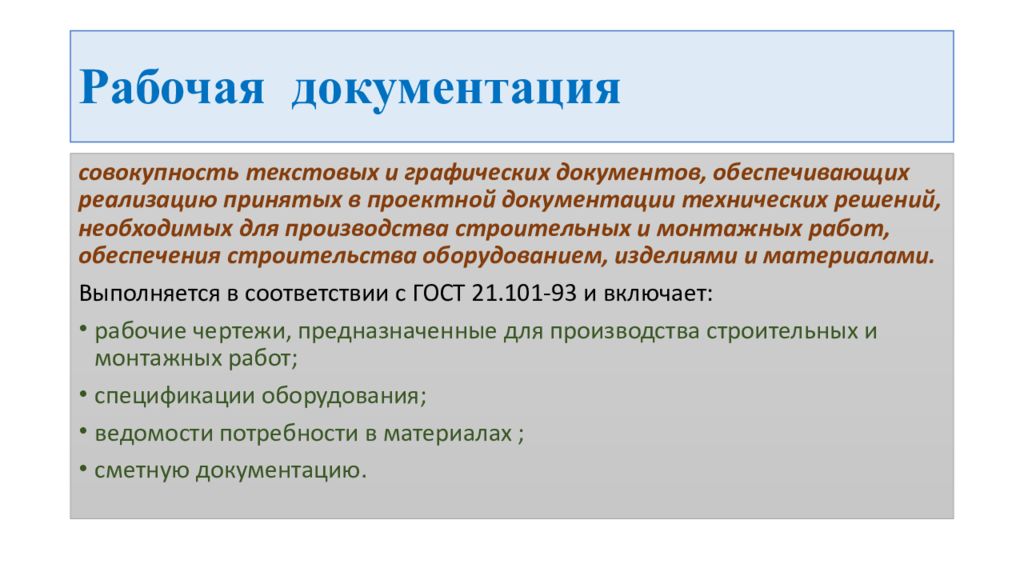

Слайд 6: Рабочая документация

совокупность текстовых и графических документов, обеспечивающих реализацию принятых в проектной документации технических решений, необходимых для производства строительных и монтажных работ, обеспечения строительства оборудованием, изделиями и материалами. Выполняется в соответствии с ГОСТ 21.101-93 и включает: рабочие чертежи, предназначенные для производства строительных и монтажных работ; спецификации оборудования; ведомости потребности в материалах ; сметную документацию.

Изображение слайда

Слайд 7: Организация проектирования

Изображение слайда

Слайд 8: Состав и содержание проекта

применительно к объектам тепловой энергетики

Изображение слайда

Слайд 9

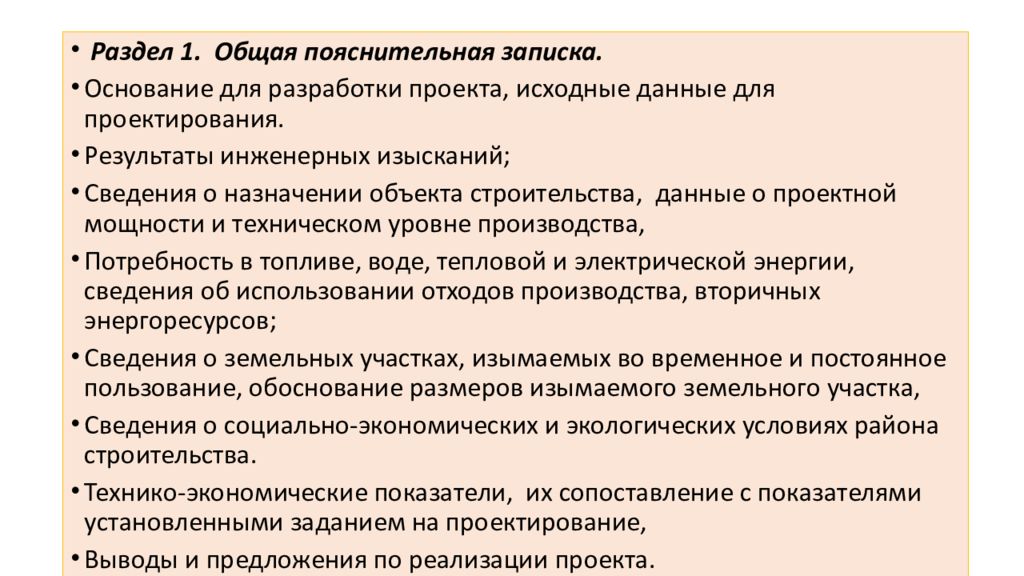

Раздел 1. Общая пояснительная записка. Основание для разработки проекта, исходные данные для проектирования. Результаты инженерных изысканий; Сведения о назначении объекта строительства, данные о проектной мощности и техническом уровне производства, Потребность в топливе, воде, тепловой и электрической энергии, сведения об использовании отходов производства, вторичных энергоресурсов; Сведения о земельных участках, изымаемых во временное и постоянное пользование, обоснование размеров изымаемого земельного участка, Сведения о социально-экономических и экологических условиях района строительства. Технико-экономические показатели, их сопоставление с показателями установленными заданием на проектирование, Выводы и предложения по реализации проекта.

Изображение слайда

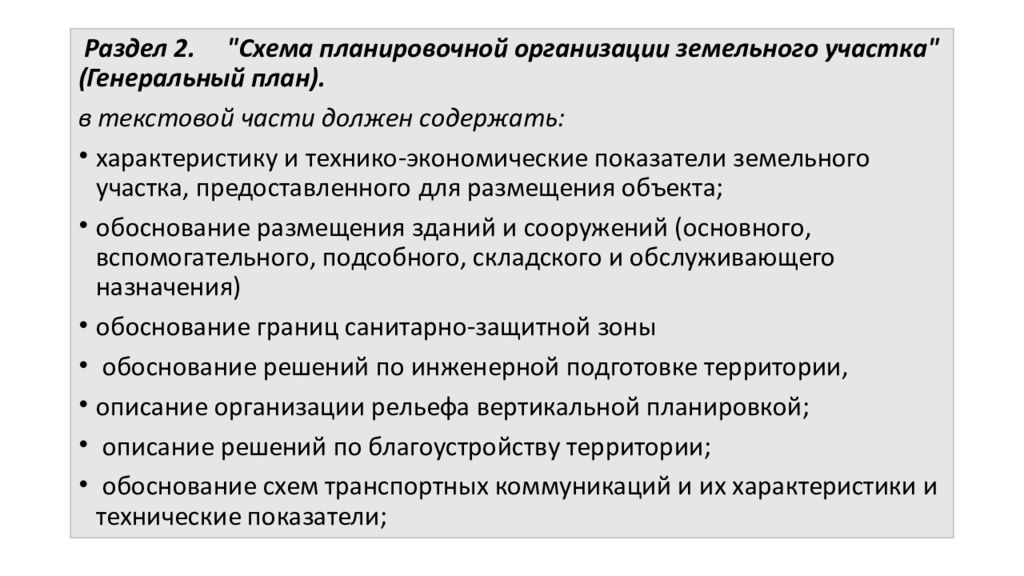

Слайд 10

Раздел 2. "Схема планировочной организации земельного участка" (Генеральный план). в текстовой части д олжен содержать: характеристику и технико-экономические показатели земельного участка, предоставленного для размещения объекта; обоснование размещения зданий и сооружений (основного, вспомогательного, подсобного, складского и обслуживающего назначения) обоснование границ санитарно-защитной зоны обоснование решений по инженерной подготовке территории, описание организации рельефа вертикальной планировкой; описание решений по благоустройству территории; обоснование схем транспортных коммуникаций и их характеристики и технические показатели;

Изображение слайда

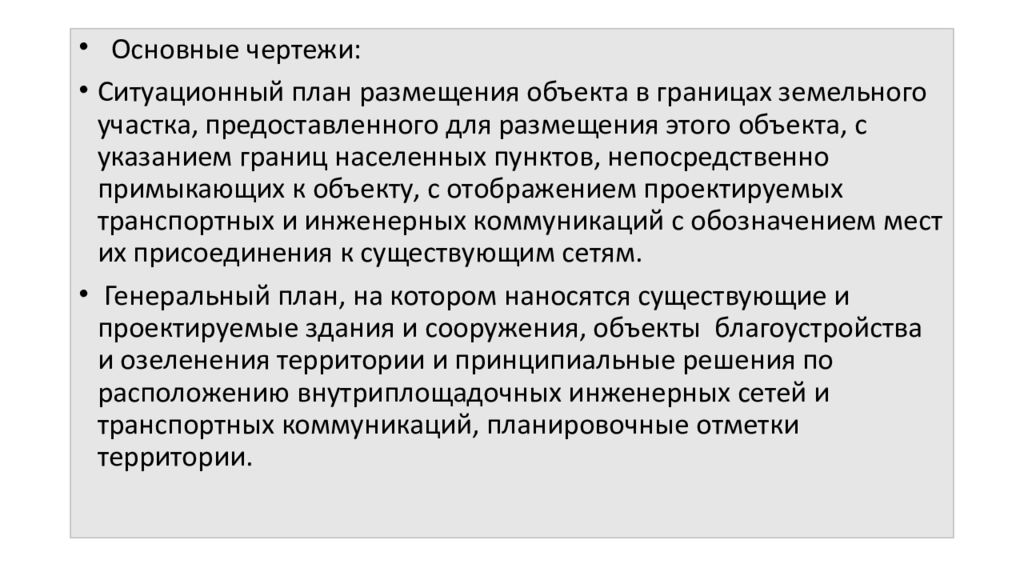

Слайд 11

Основные чертежи: Ситуационный план размещения объекта в границах земельного участка, предоставленного для размещения этого объекта, с указанием границ населенных пунктов, непосредственно примыкающих к объекту, с отображением проектируемых транспортных и инженерных коммуникаций с обозначением мест их присоединения к существующим сетям. Генеральный план, на котором наносятся существующие и проектируемые здания и сооружения, объекты благоустройства и озеленения территории и принципиальные решения по расположению внутриплощадочных инженерных сетей и транспортных коммуникаций, планировочные отметки территории.

Изображение слайда

Слайд 12

Раздел 3 "Архитектурные решения" в текстовой части должен содержать: описание и обоснование внешнего и внутреннего вида объекта, его пространственной, планировочной и функциональной организации; описание решений по отделке помещений; описание архитектурных решений, обеспечивающих естественное освещение помещений с постоянным пребыванием людей; описание архитектурно-строительных мероприятий, обеспечивающих защиту помещений от шума, вибрации и другого воздействия; Основные чертежи: отображение фасадов; цветовое решение фасадов, поэтажные планы зданий и сооружений с приведением экспликации помещений.

Изображение слайда

Слайд 13

Раздел 4 «Конструктивные и объемно-планировочные решения»; Раздел 5 «Сведения об инженерном оборудовании, содержание технологических решений» Подразделы: "Система электроснабжения и выдачи электрической мощности"; «Система теплоснабжения и выдачи тепловой мощности» "Система водоснабжения" "Система водоотведения" "Отопление, вентиляция и кондиционирование воздуха" "Сети и системы связи, система видеонаблюдения" "Система топливоснабжения" "Автоматизированные системы управления"

Изображение слайда

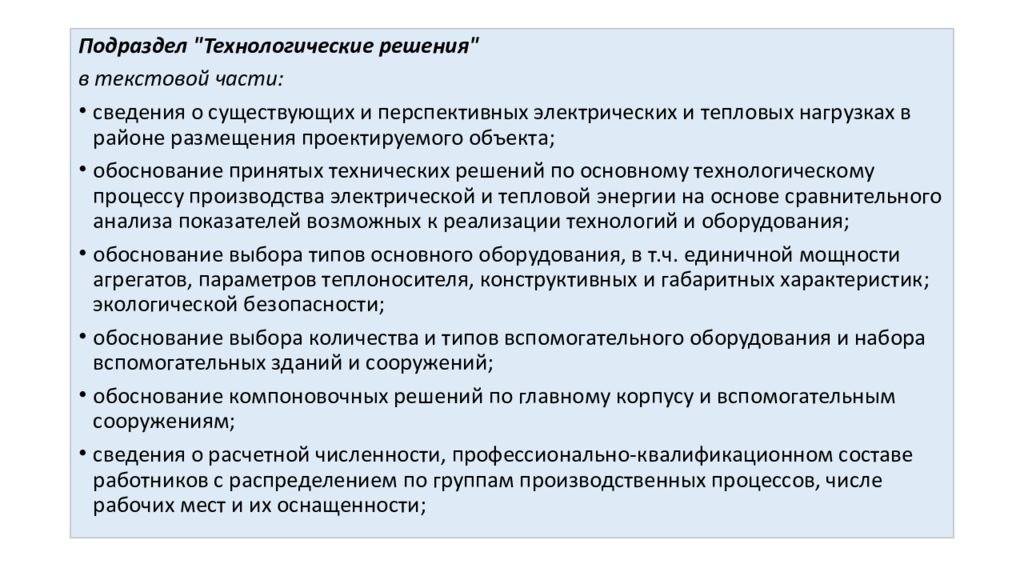

Слайд 14

Подраздел "Технологические решения" в текстовой части: сведения о существующих и перспективных электрических и тепловых нагрузках в районе размещения проектируемого объекта; обоснование принятых технических решений по основному технологическому процессу производства электрической и тепловой энергии на основе сравнительного анализа показателей возможных к реализации технологий и оборудования; обоснование выбора типов основного оборудования, в т.ч. единичной мощности агрегатов, параметров теплоносителя, конструктивных и габаритных характеристик; экологической безопасности; обоснование выбора количества и типов вспомогательного оборудования и набора вспомогательных зданий и сооружений; обоснование компоновочных решений по главному корпусу и вспомогательным сооружениям; сведения о расчетной численности, профессионально-квалификационном составе работников с распределением по группам производственных процессов, числе рабочих мест и их оснащенности;

Изображение слайда

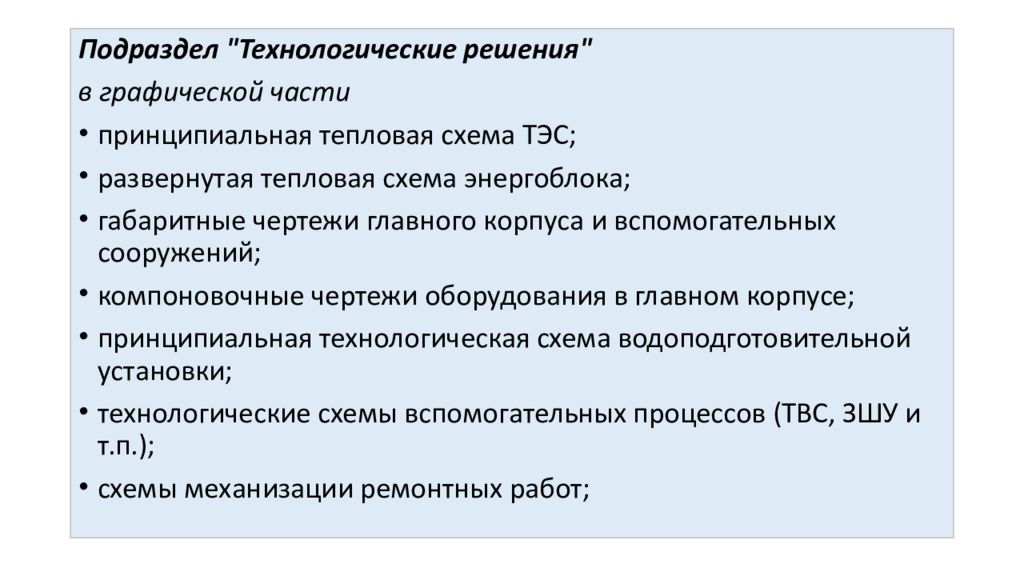

Слайд 15

Подраздел "Технологические решения" в графической части принципиальная тепловая схема ТЭС; развернутая тепловая схема энергоблока; габаритные чертежи главного корпуса и вспомогательных сооружений; компоновочные чертежи оборудования в главном корпусе; принципиальная технологическая схема водоподготовительной установки; технологические схемы вспомогательных процессов (ТВС, ЗШУ и т.п.); схемы механизации ремонтных работ;

Изображение слайда

Слайд 16

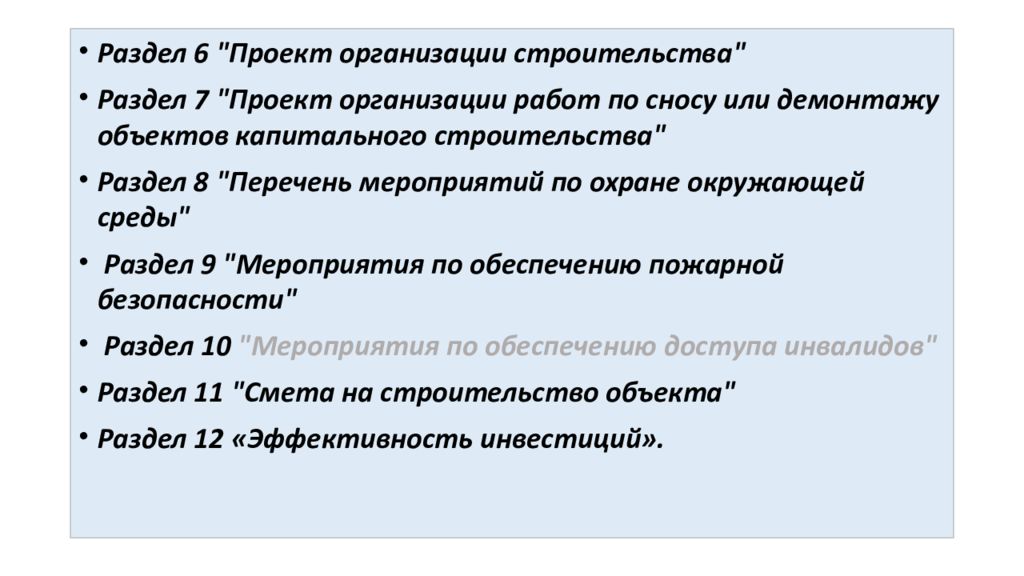

Раздел 6 "Проект организации строительства" Раздел 7 "Проект организации работ по сносу или демонтажу объектов капитального строительства" Раздел 8 "Перечень мероприятий по охране окружающей среды" Раздел 9 "Мероприятия по обеспечению пожарной безопасности" Раздел 10 "Мероприятия по обеспечению доступа инвалидов" Раздел 11 "Смета на строительство объекта" Раздел 12 «Эффективность инвестиций».

Изображение слайда

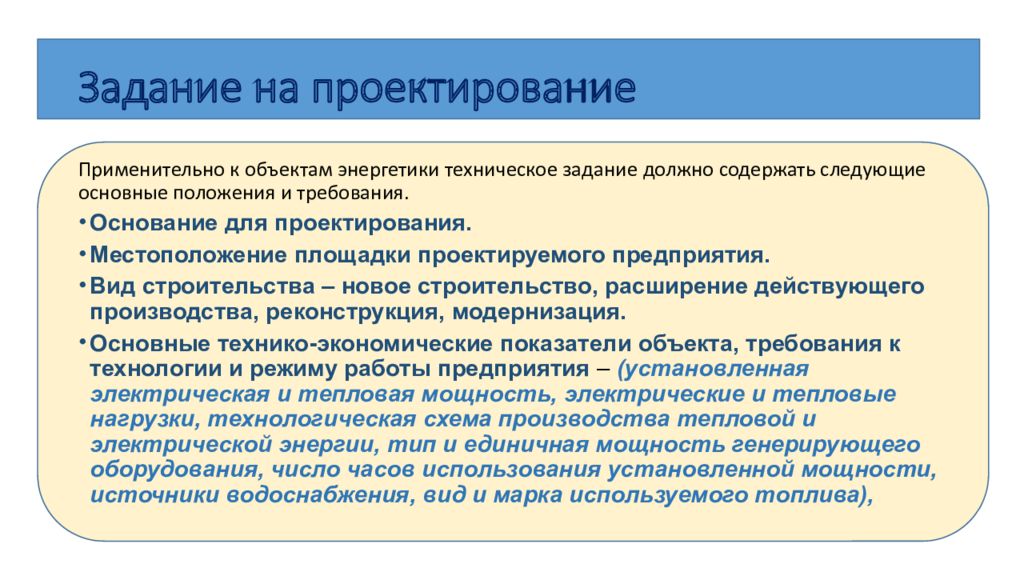

Слайд 17: Задание на проектирование

Применительно к объектам энергетики техническое задание должно содержать следующие основные положения и требования. Основание для проектирования. Местоположение площадки проектируемого предприятия. Вид строительства – новое строительство, расширение действующего производства, реконструкция, модернизация. Основные технико-экономические показатели объекта, требования к технологии и режиму работы предприятия – (установленная электрическая и тепловая мощность, электрические и тепловые нагрузки, технологическая схема производства тепловой и электрической энергии, тип и единичная мощность генерирующего оборудования, число часов использования установленной мощности, источники водоснабжения, вид и марка используемого топлива),

Изображение слайда

Слайд 18: Задание на проектирование (продолжение)

Требования по вариантной и конкурсной разработке – необходимость вариантной проработки применяемых технологий, основного оборудования, схем, компоновок и т.п. Требования к архитектурно-строительным, объемно-планировочным и конструктивным решениям. Выделение очередей строительства, требования по перспективному расширению предприятия. Выделение очередей строительства, требования по перспективному расширению предприятия. Требования и условия разработки природоохранных мер и мероприятий. Требования по разработке инженерно-технических мероприятий гражданской обороны и мероприятий по предупреждению чрезвычайных ситуаций. Иные требования и пожелания заказчика.

Изображение слайда

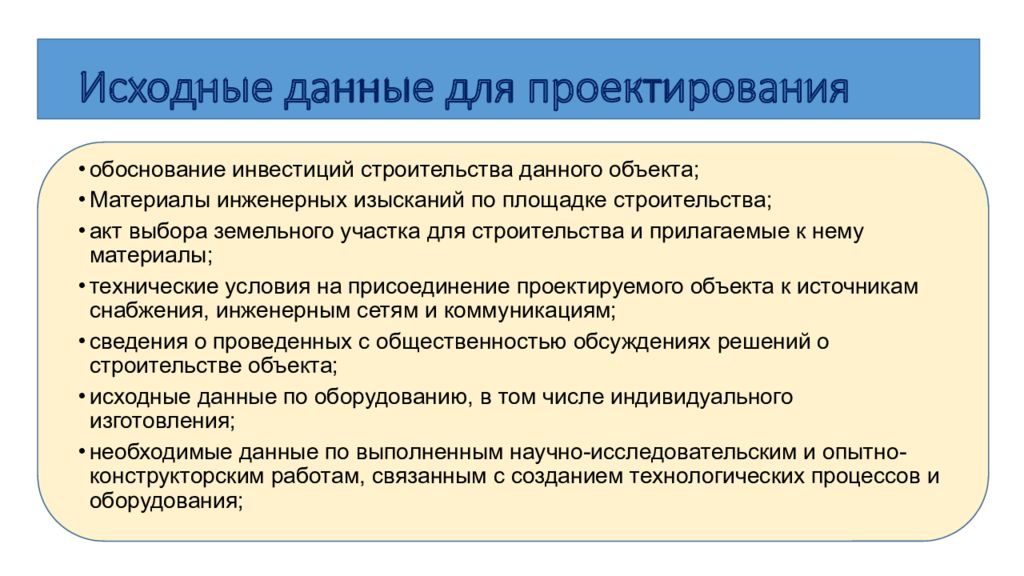

Слайд 19: Исходные данные для проектирования

обоснование инвестиций строительства данного объекта ; Материалы инженерных изысканий по площадке строительства; акт выбора земельного участка для строительства и прилагаемые к нему материалы; технические условия на присоединение проектируемого объекта к источникам снабжения, инженерным сетям и коммуникациям; сведения о проведенных с общественностью обсуждениях решений о строительстве объекта; исходные данные по оборудованию, в том числе индивидуального изготовления; необходимые данные по выполненным научно-исследовательским и опытно-конструкторским работам, связанным с созданием технологических процессов и оборудования;

Изображение слайда

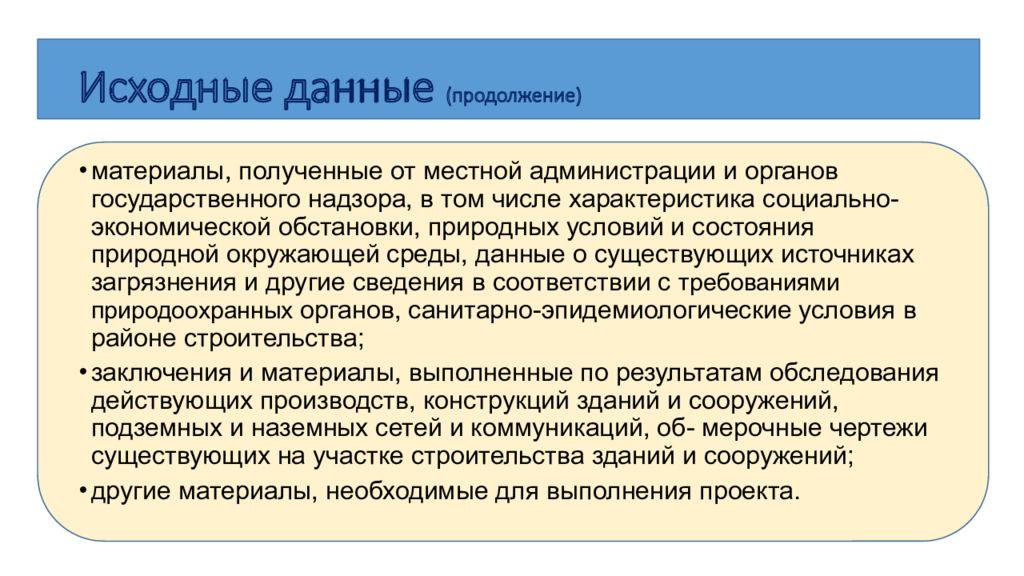

Слайд 20: Исходные данные (продолжение)

материалы, полученные от местной администрации и органов государственного надзора, в том числе характеристика социально-экономической обстановки, природных условий и состояния природной окружающей среды, данные о существующих источниках загрязнения и другие сведения в соответствии с требованиями природоохранных органов, санитарно-эпидемиологические условия в районе строительства; заключения и материалы, выполненные по результатам обследования действующих производств, конструкций зданий и сооружений, подземных и наземных сетей и коммуникаций, об- мерочные чертежи существующих на участке строительства зданий и сооружений; другие материалы, необходимые для выполнения проекта.

Изображение слайда

Слайд 21: Инженерные изыскания

Инженерные изыскания выполняются в целях получения: материалов о природных условиях территории и факторах техногенного воздействия на окружающую среду, о прогнозе их изменения, материалов, необходимых для разработки генерального плана, обоснования компоновки зданий, строений, сооружений, принятия конструктивных и объемно-планировочных решений, проектирования инженерной защиты, разработки мероприятий по охране окружающей среды материалов, необходимых для проведения расчетов оснований, фундаментов и конструкций зданий, и сооружений, их инженерной защиты, выполнения земляных работ.

Изображение слайда

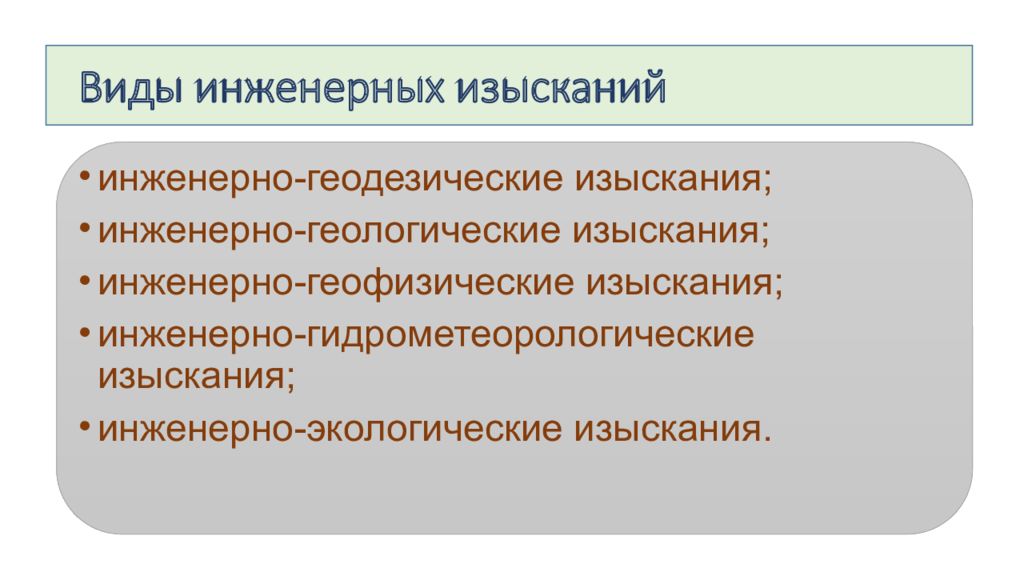

Слайд 22: Виды инженерных изысканий

инженерно-геодезические изыскания; инженерно-геологические изыскания ; инженерно-геофизические изыскания; инженерно-гидрометеорологические изыскания; инженерно-экологические изыскания.

Изображение слайда

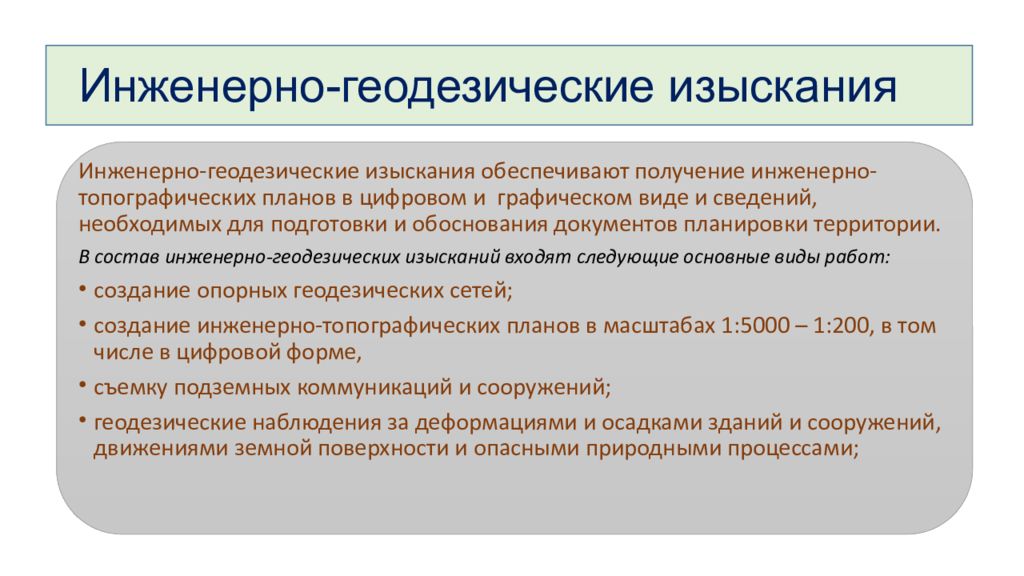

Слайд 23: Инженерно-геодезические изыскания

Инженерно-геодезические изыскания обеспечивают получение инженерно-топографических планов в цифровом и графическом виде и сведений, необходимых для подготовки и обоснования документов планировки территории. В состав инженерно-геодезических изысканий входят следующие основные виды работ: создание опорных геодезических сетей; создание инженерно-топографических планов в масштабах 1:5000 – 1:200, в том числе в цифровой форме, съемку подземных коммуникаций и сооружений; геодезические наблюдения за деформациями и осадками зданий и сооружений, движениями земной поверхности и опасными природными процессами;

Изображение слайда

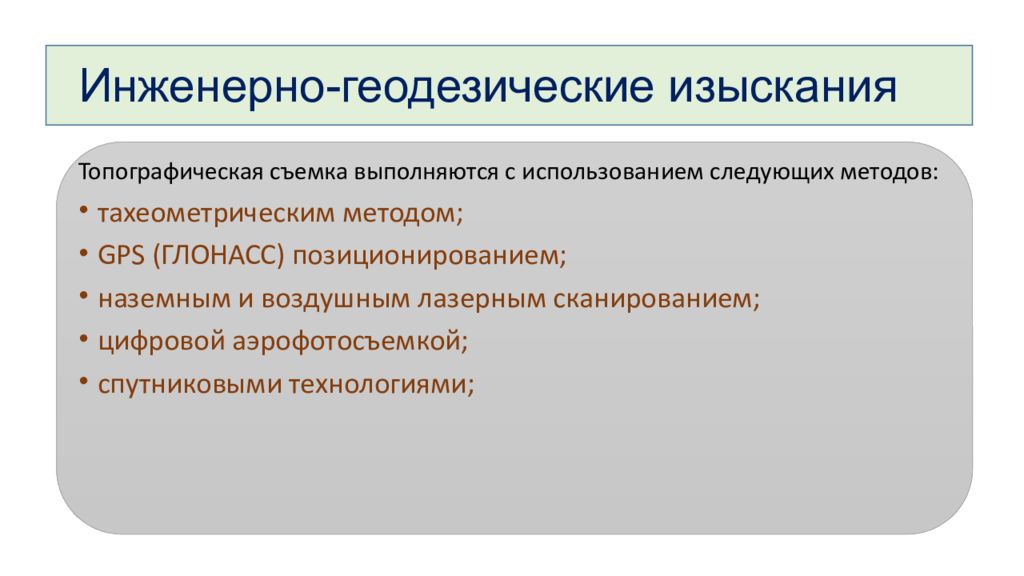

Слайд 24: Инженерно-геодезические изыскания

Топографическая съемка выполняются с использованием следующих методов: тахеометрическим методом ; GPS ( ГЛОНАСС) позиционированием; наземным и воздушным лазерным сканированием ; цифровой аэрофотосъемкой; спутниковыми технологиями;

Изображение слайда

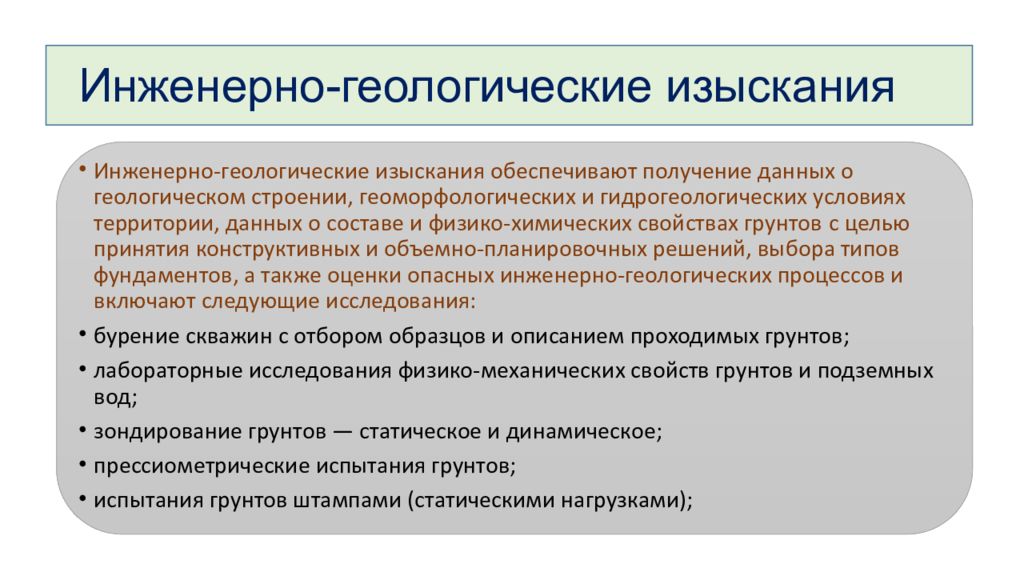

Слайд 25: Инженерно-геологические изыскания

Инженерно-геологические изыскания обеспечивают получение данных о геологическом строении, геоморфологических и гидрогеологических условиях территории, данных о составе и физико-химических свойствах грунтов с целью принятия конструктивных и объемно-планировочных решений, выбора типов фундаментов, а также оценки опасных инженерно-геологических процессов и включают следующие исследования: бурение скважин с отбором образцов и описанием проходимых грунтов; лабораторные исследования физико-механических свойств грунтов и подземных вод ; зондирование грунтов — статическое и динамическое; прессиометрические испытания грунтов; испытания грунтов штампами (статическими нагрузками);

Изображение слайда

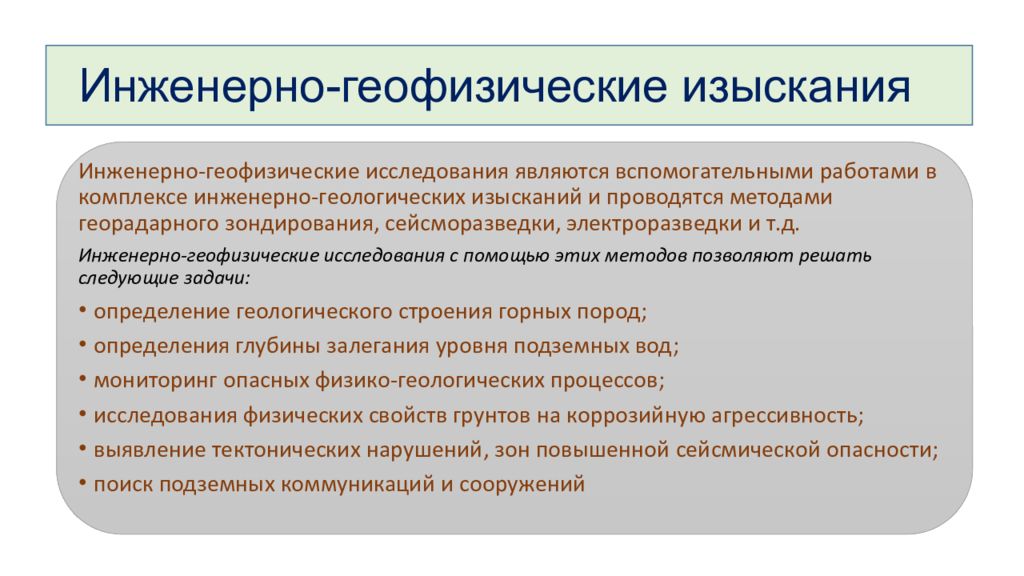

Слайд 26: Инженерно-геофизические изыскания

Инженерно-геофизические исследования являются вспомогательными работами в комплексе инженерно-геологических изысканий и проводятся методами георадарного зондирования, сейсморазведки, электроразведки и т.д. Инженерно-геофизические исследования с помощью этих методов позволяют решать следующие задачи: определение геологического строения горных пород; определения глубины залегания уровня подземных вод; мониторинг опасных физико-геологических процессов ; исследования физических свойств грунтов на коррозийную агрессивность ; выявление тектонических нарушений, зон повышенной сейсмической опасности; поиск подземных коммуникаций и сооружений

Изображение слайда

Слайд 27: Инженерно-гидрометеорологические изыскания;

Проводятся с целью определения климатических характеристик района и гидрологических характеристик водных объектов В составе раздела должны быть отражены: характеристики метеорологических воздействий, в т.ч. экстремальные и средние значения температуры и влажности воздуха, количество атмосферных осадков, скорость ветра; наибольшая высота снежного покрова, вероятность возникновения опасных атмосферных явлений; режим уровней рек (наивысшие уровни воды), режим стока, границы затопления; ледовый режим, для горных районов - границы распространения селевых потоков, частота схода селей, продолжительность селеопасного периода; частота схода лавин, границы распространения лавин и действия воздушной волны, продолжительность лавиноопасного периода;

Изображение слайда

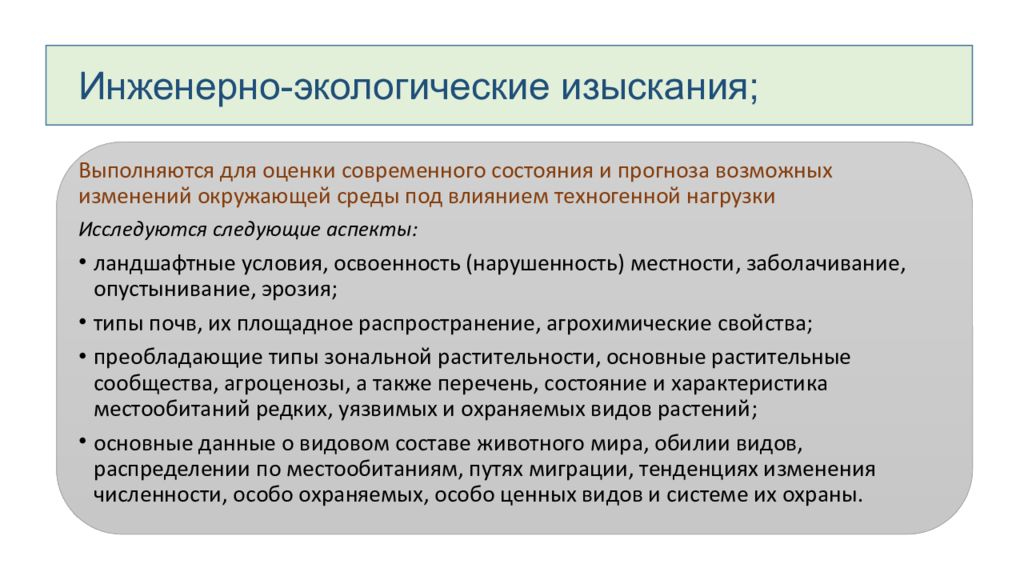

Слайд 28: Инженерно-экологические изыскания;

Выполняются для оценки современного состояния и прогноза возможных изменений окружающей среды под влиянием техногенной нагрузки Исследуются следующие аспекты: ландшафтные условия, освоенность ( нарушенность ) местности, заболачивание, опустынивание, эрозия ; типы почв, их площадное распространение, агрохимические свойства; преобладающие типы зональной растительности, основные растительные сообщества, агроценозы, а также перечень, состояние и характеристика местообитаний редких, уязвимых и охраняемых видов растений; основные данные о видовом составе животного мира, обилии видов, распределении по местообитаниям, путях миграции, тенденциях изменения численности, особо охраняемых, особо ценных видов и системе их охраны.

Изображение слайда

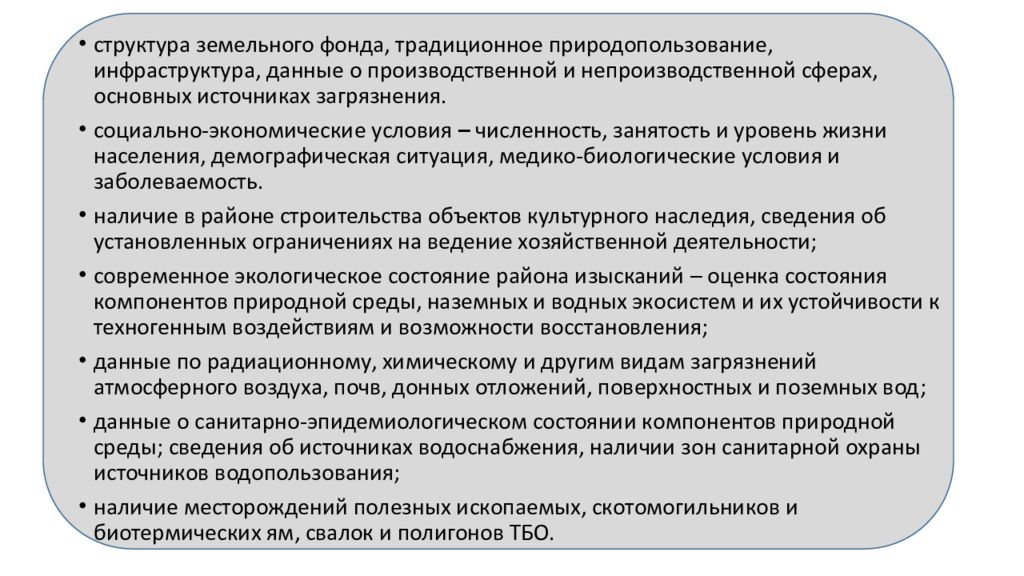

Слайд 29

структура земельного фонда, традиционное природопользование, инфраструктура, данные о производственной и непроизводственной сферах, основных источниках загрязнения. с оциально-экономические условия – численность, занятость и уровень жизни населения, демографическая ситуация, медико-биологические условия и заболеваемость. наличие в районе строительства объектов культурного наследия, сведения об установленных ограничениях на ведение хозяйственной деятельности; современное экологическое состояние района изысканий – оценка состояния компонентов природной среды, наземных и водных экосистем и их устойчивости к техногенным воздействиям и возможности восстановления; данные по радиационному, химическому и другим видам загрязнений атмосферного воздуха, почв, донных отложений, поверхностных и поземных вод; данные о санитарно-эпидемиологическом состоянии компонентов природной среды; сведения об источниках водоснабжения, наличии зон санитарной охраны источников водопользования; наличие месторождений полезных ископаемых, скотомогильников и биотермических ям, свалок и полигонов ТБО.

Изображение слайда

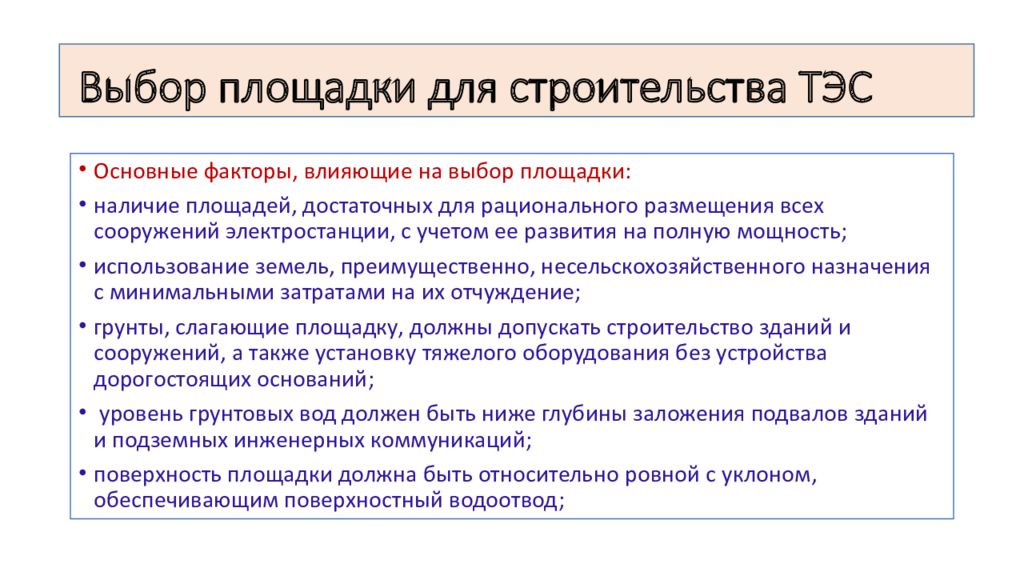

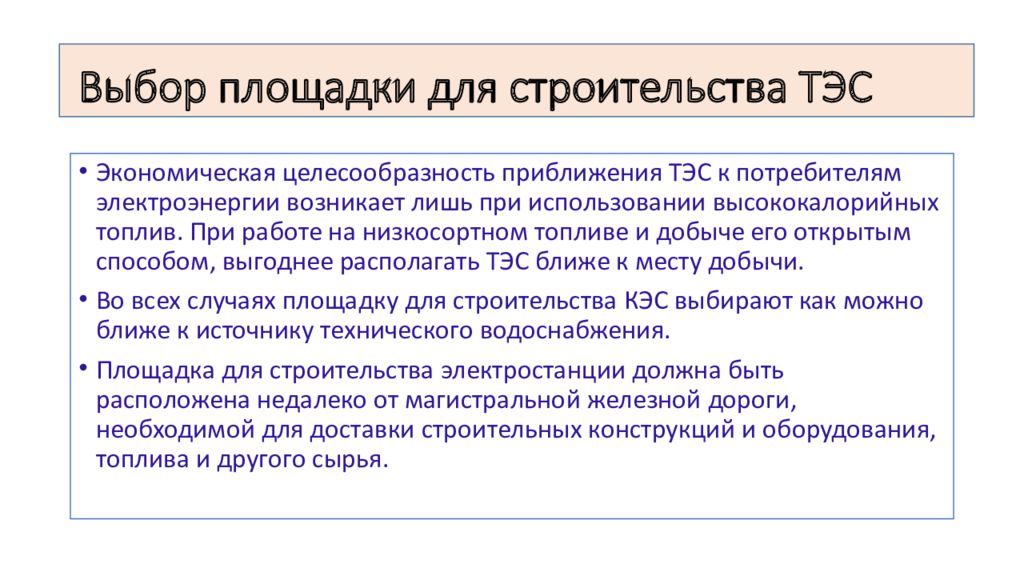

Слайд 30: Выбор площадки для строительства ТЭС

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Выбор площадки для строительства ТЭС Основные факторы, влияющие на выбор площадки: наличие площадей, достаточных для рационального размещения всех сооружений электростанции, с учетом ее развития на полную мощность; использование земель, преимущественно, несельскохозяйственного назначения с минимальными затратами на их отчуждение; грунты, слагающие площадку, должны допускать строительство зданий и сооружений, а также установку тяжелого оборудования без устройства дорогостоящих оснований; уровень грунтовых вод должен быть ниже глубины заложения подвалов зданий и подземных инженерных коммуникаций; поверхность площадки должна быть относительно ровной с уклоном, обеспечивающим поверхностный водоотвод;

Изображение слайда

Слайд 31

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Основные факторы, влияющие на выбор площадки (продолжение) : площадка не должна располагаться в местах залегания полезных ископаемых или в зоне обрушения выработок, на закарстованных или оползневых участках; наличие источников технического и питьевого водоснабжения в необходимых объемах на полное развитие ТЭС; наличие железнодорожной связи с путями общего пользования (РЖД), железнодорожной связи с местами добычи топлива (для ТЭС, работающих на угле и мазуте); наличие автодорожной связи с дорогами общего пользования; минимальная удаленность от магистральных газопроводов для ТЭС, работающих на природном газе; для теплофикационных электростанций площадка должна быть максимально приближена к потребителям тепла; возможность создания санитарно-защитной зоны расчетного радиуса вокруг ТЭС (АЭС), где не допускается проживание населения; площадка электростанции должна располагаться с подветренной стороны по отношению к населённым пунктам.

Изображение слайда

Слайд 32: Выбор площадки для строительства ТЭС

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Выбор площадки для строительства ТЭС Экономическая целесообразность приближения ТЭС к потребителям электроэнергии возникает лишь при использовании высококалорийных топлив. При работе на низкосортном топливе и добыче его открытым способом, выгоднее располагать ТЭС ближе к месту добычи. Во всех случаях площадку для строительства КЭС выбирают как можно ближе к источнику технического водоснабжения. Площадка для строительства электростанции должна быть расположена недалеко от магистральной железной дороги, необходимой для доставки строительных конструкций и оборудования, топлива и другого сырья.

Изображение слайда

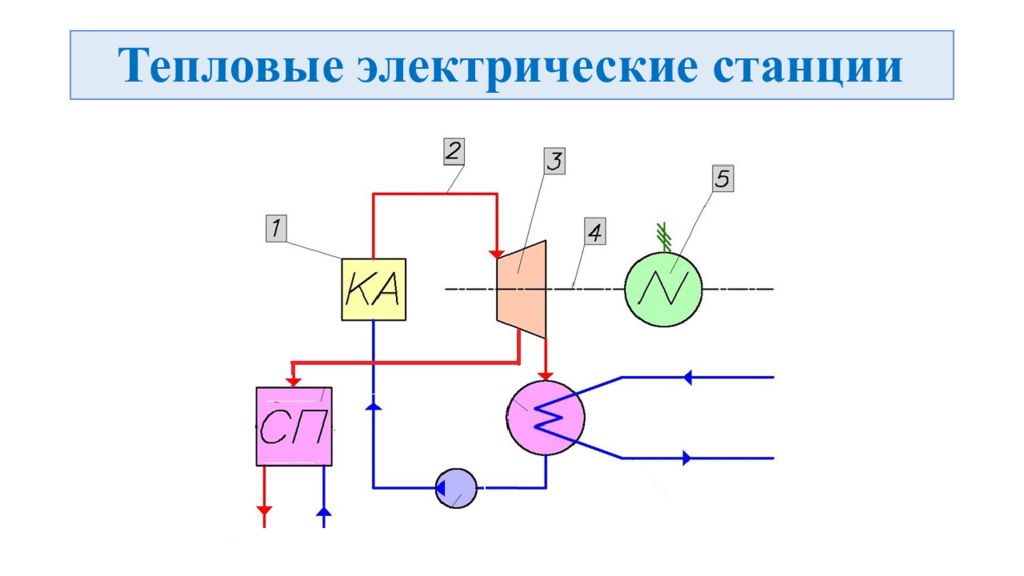

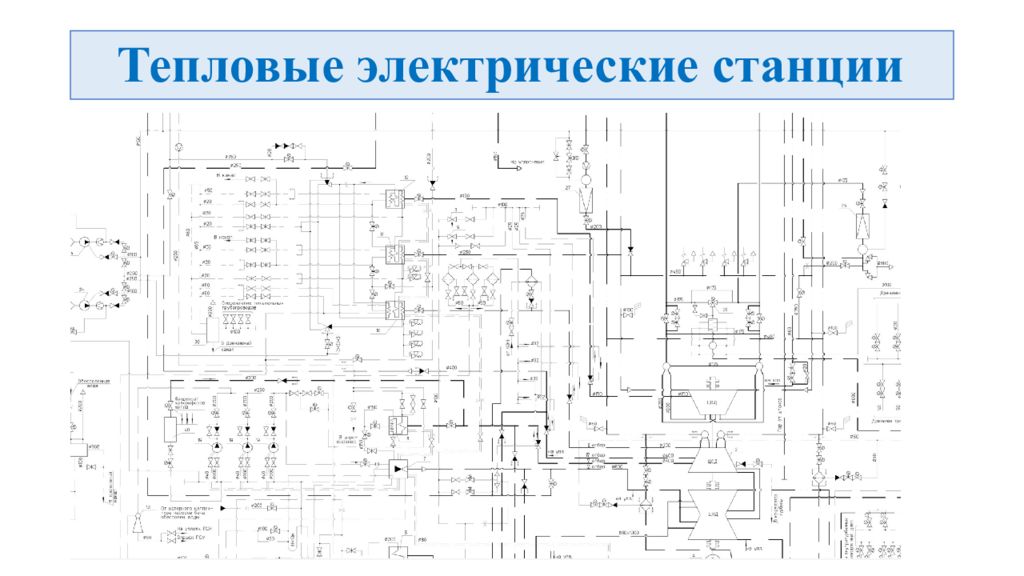

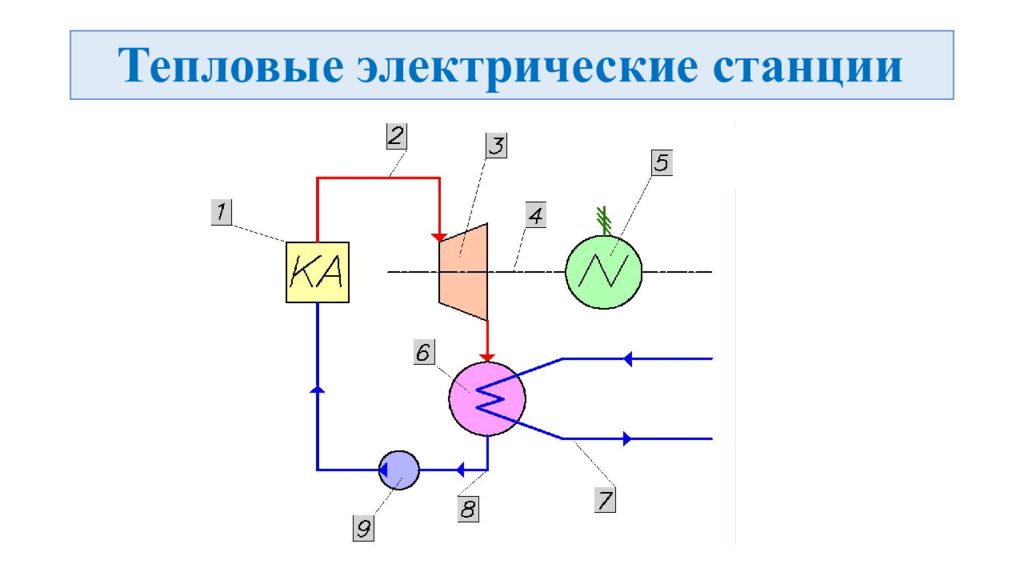

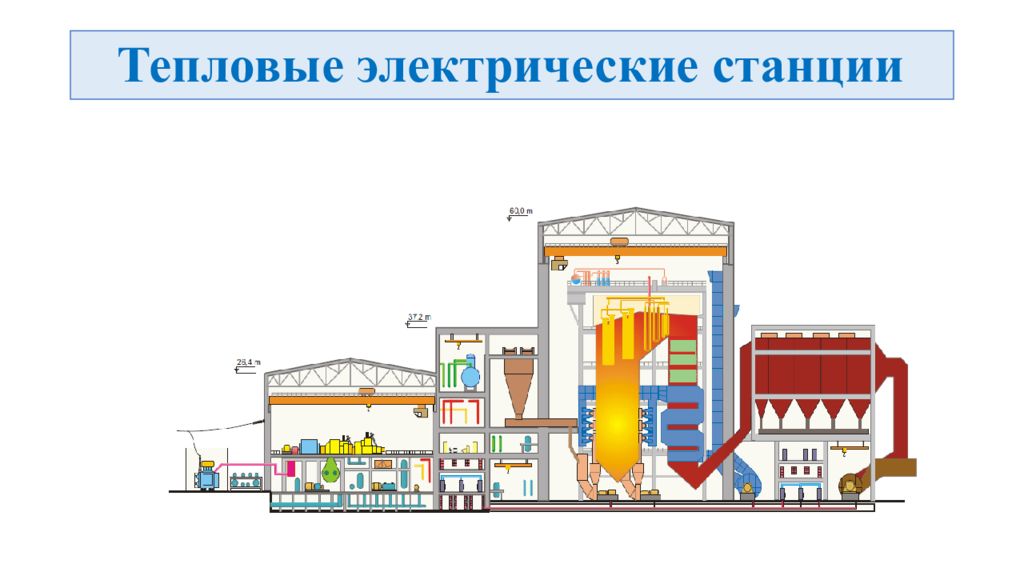

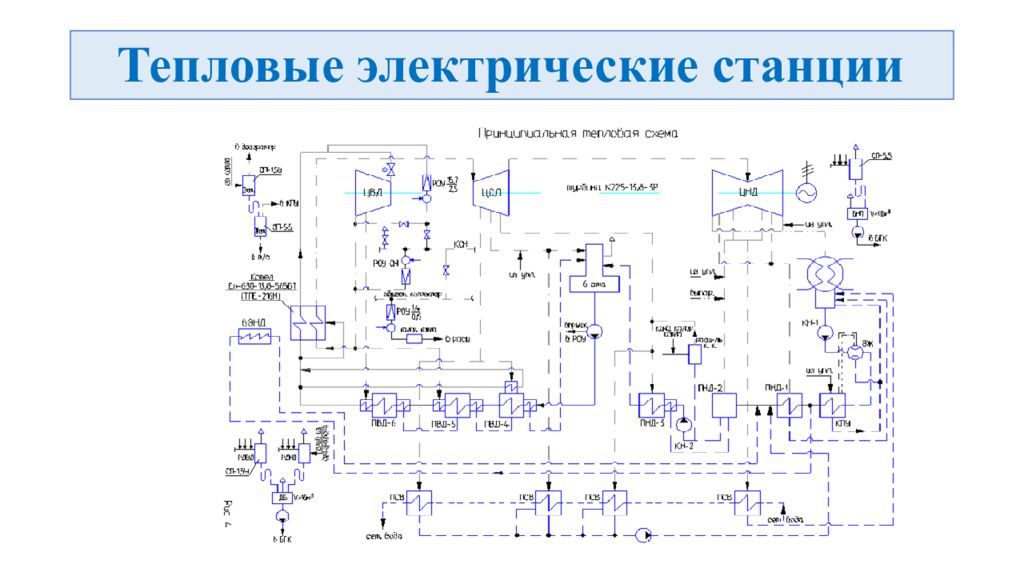

Слайд 33: Тепловые электрические станции

Изображение слайда

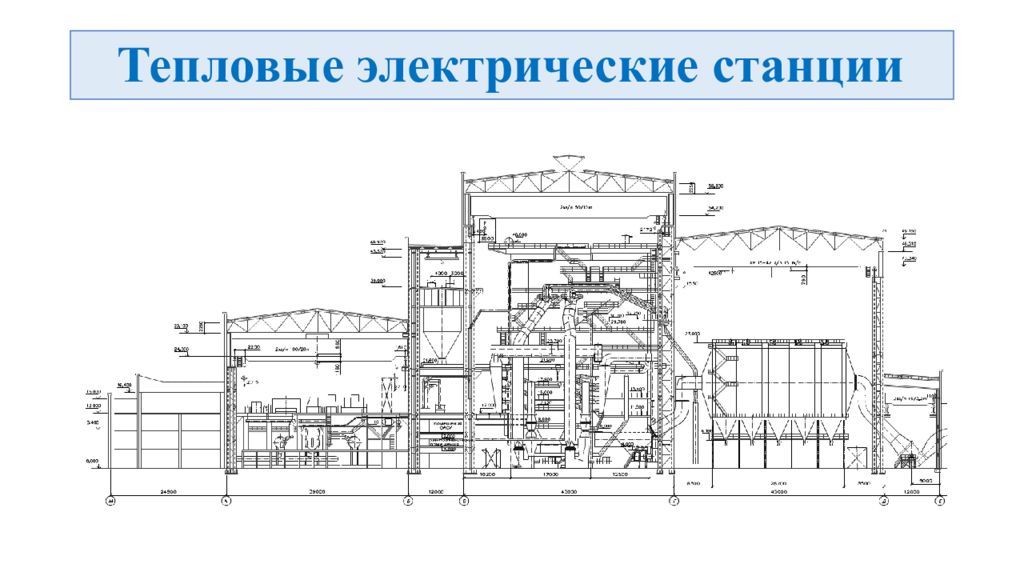

Слайд 34: Тепловые электрические станции

Изображение слайда

Слайд 35: Тепловые электрические станции

Изображение слайда

Слайд 36: Тепловые электрические станции

Изображение слайда

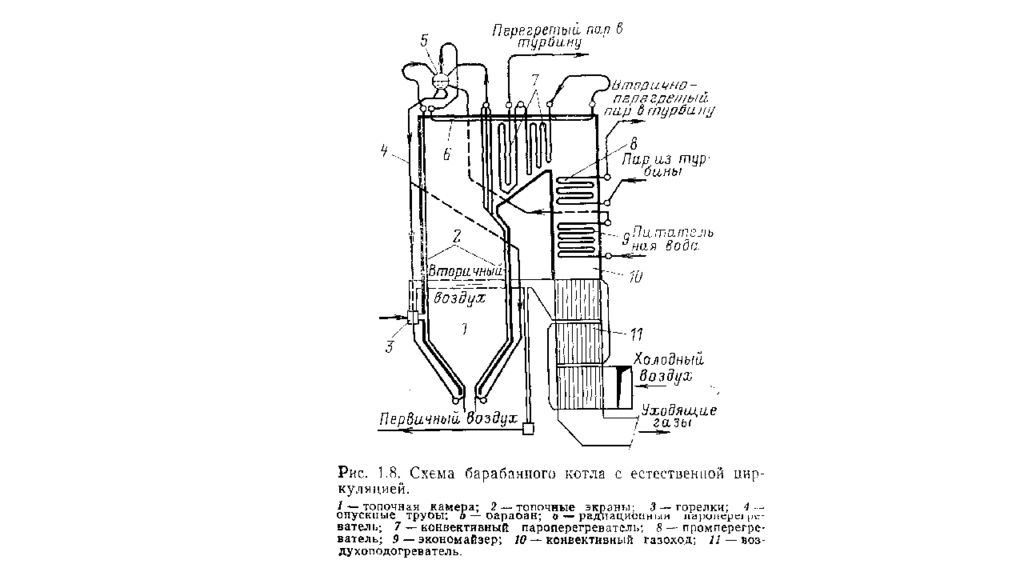

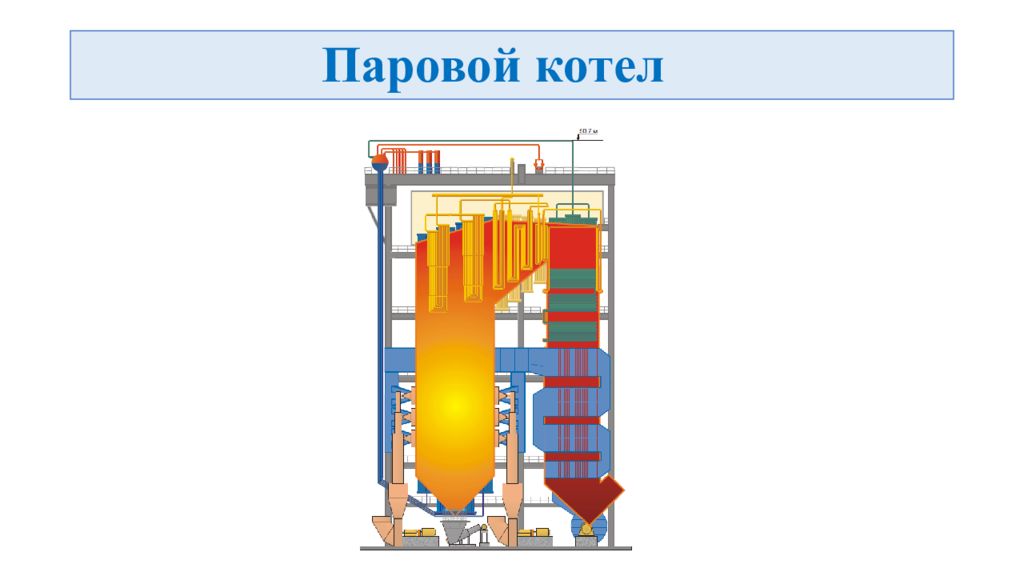

Слайд 37: Паровой котел

Изображение слайда

Слайд 38

Изображение слайда

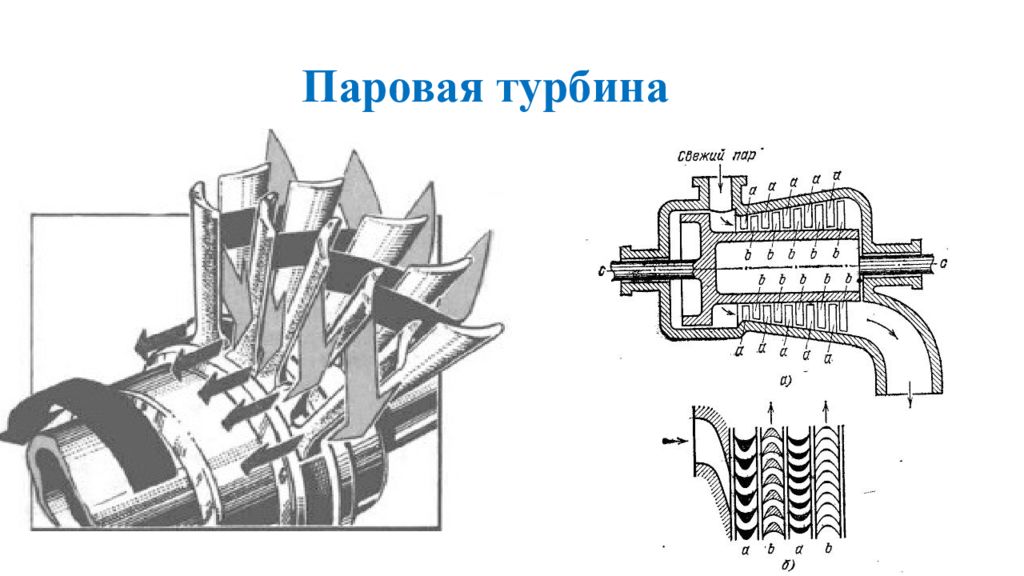

Слайд 39: Паровая турбина

Изображение слайда

Слайд 40

Изображение слайда

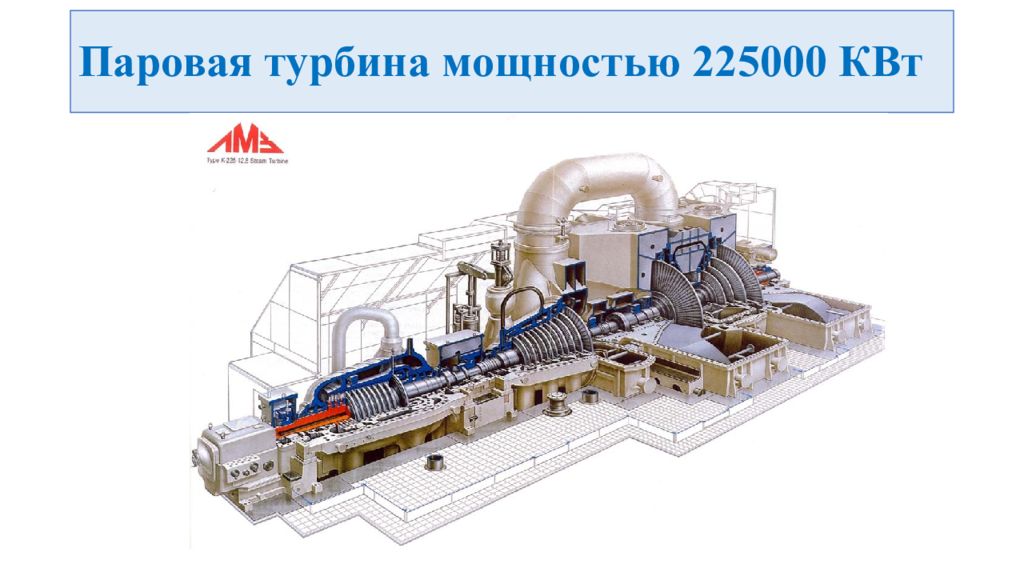

Слайд 41: Паровая турбина мощностью 225000 КВт

Изображение слайда

Слайд 42: Тепловые электрические станции

Изображение слайда

Слайд 43: Тепловые электрические станции

Изображение слайда

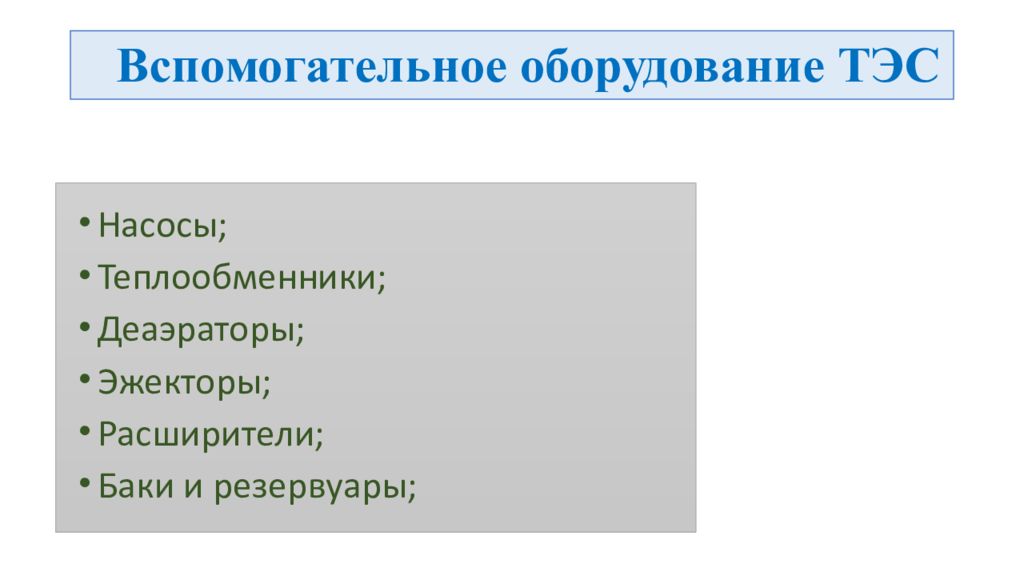

Слайд 44: Вспомогательное оборудование ТЭС

Насосы; Теплообменники; Деаэраторы; Эжекторы; Расширители; Баки и резервуары;

Изображение слайда

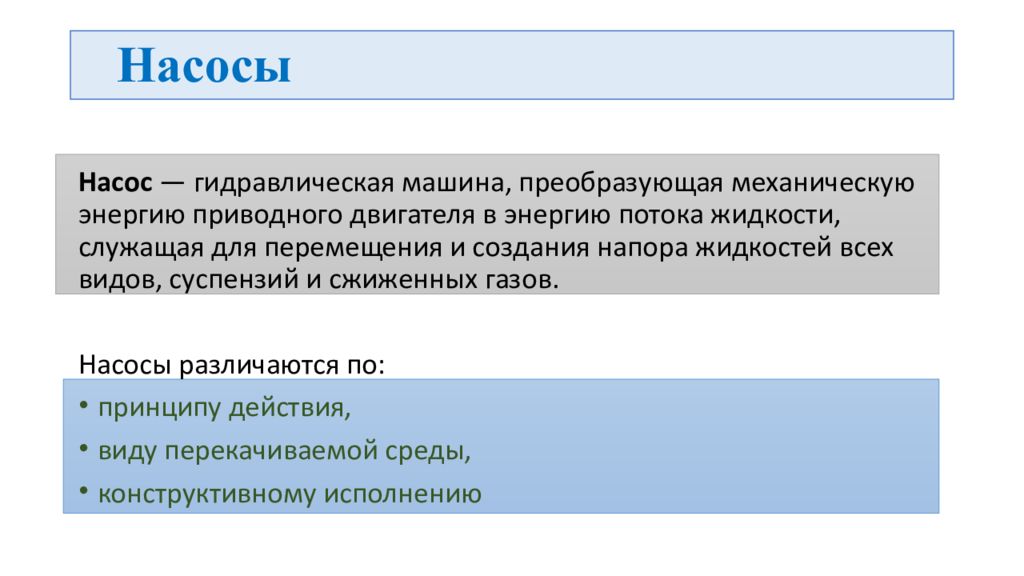

Слайд 45: Насосы

Насос  — гидравлическая машина, преобразующая механическую энергию приводного двигателя в энергию потока жидкости, служащая для перемещения и создания напора жидкостей всех видов, суспензий и сжиженных газов. Насосы различаются по: принципу действия, виду перекачиваемой среды, конструктивному исполнению

Изображение слайда

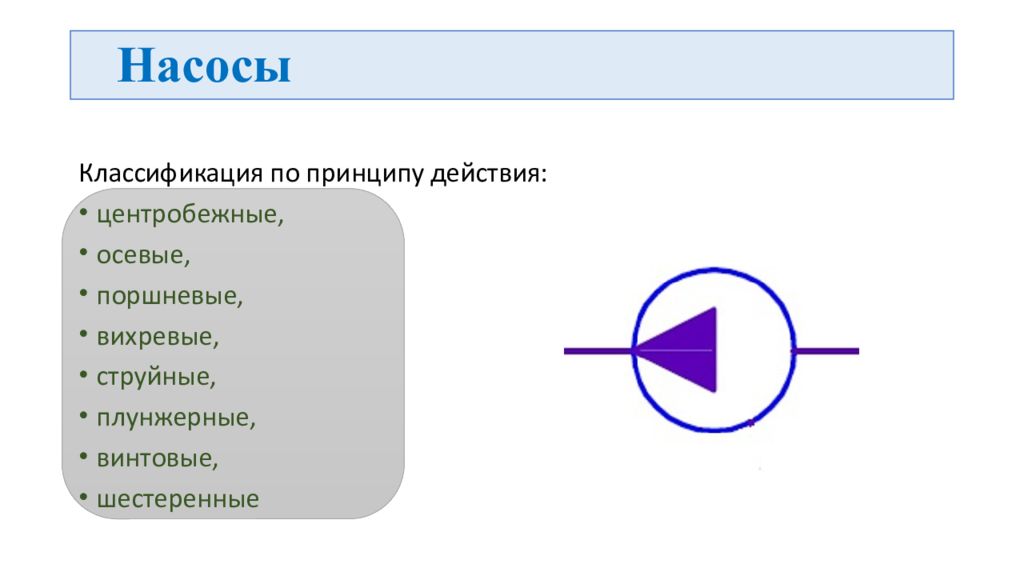

Слайд 46: Насосы

Классификация по принципу действия: центробежные, осевые, поршневые, вихревые, струйные, плунжерные, винтовые, шестеренные

Изображение слайда

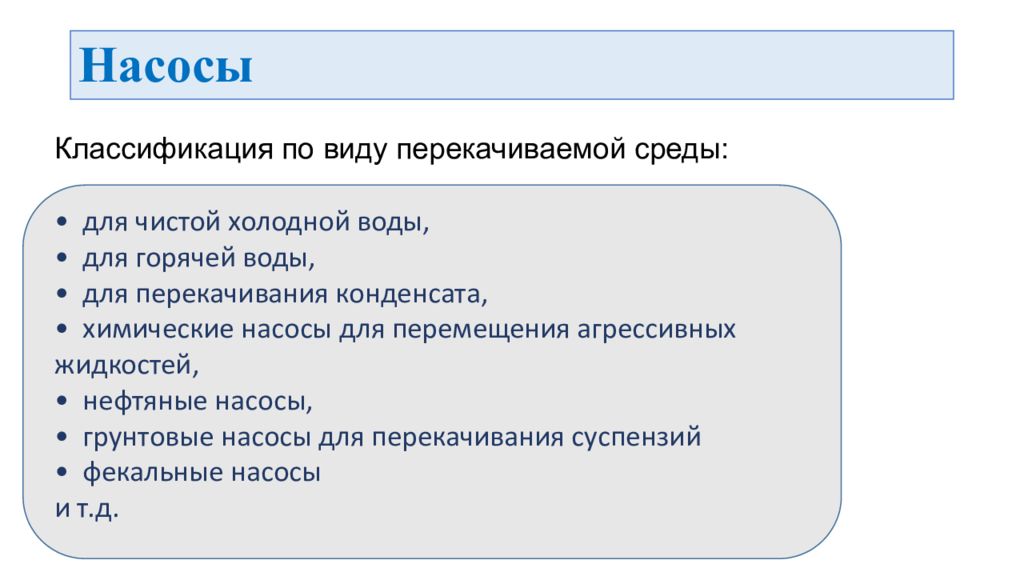

Слайд 47: Насосы

Классификация по виду перекачиваемой среды : • для чистой холодной воды, • для горячей воды, • для перекачивания конденсата, • химические насосы для перемещения агрессивных жидкостей, • нефтяные насосы, • грунтовые насосы для перекачивания суспензий • фекальные насосы и т.д.

Изображение слайда

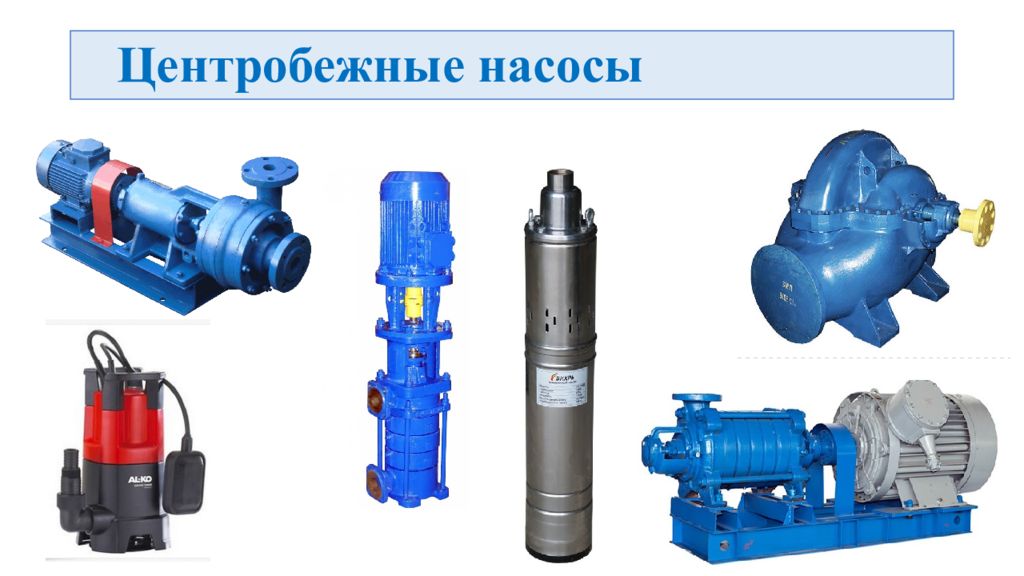

Слайд 48: Центробежные насосы

Изображение слайда

Слайд 49: Центробежные насосы

Центробежные насосы классифицируют по : Количеству ступеней (колёс); одно или многоступенчатые; одноступен - чатые насосы могут быть с консольным расположением вала — консольные; По расположению оси колёс в пространстве (горизонтальный, вертикальный) Способу подвода жидкости к рабочему колесу (с односторонним или двухсторонним входом — двойного всасывания); Коэффициенту быстроходности  (тихоходные, нормальные, быстроходные); Способу соединения с двигателем: приводные (с редуктором или со шкивом) или соединения с электродвигателем с помощью муфт. Способу расположения насоса относительно поверхности жидкости: поверхностные, глубинные, погружные

Изображение слайда

Слайд 50: Центробежные насосы

Изображение слайда

Слайд 51: Центробежные насосы

Основные характеристики насосов: Производительность Q, м3/ч, л/с; Напор, м.в.ст, кгс/см2 H ; Кавитационный запас NPSH, м.в.ст ; КПД, %; Потребляемая мощность N, КВт.

Изображение слайда

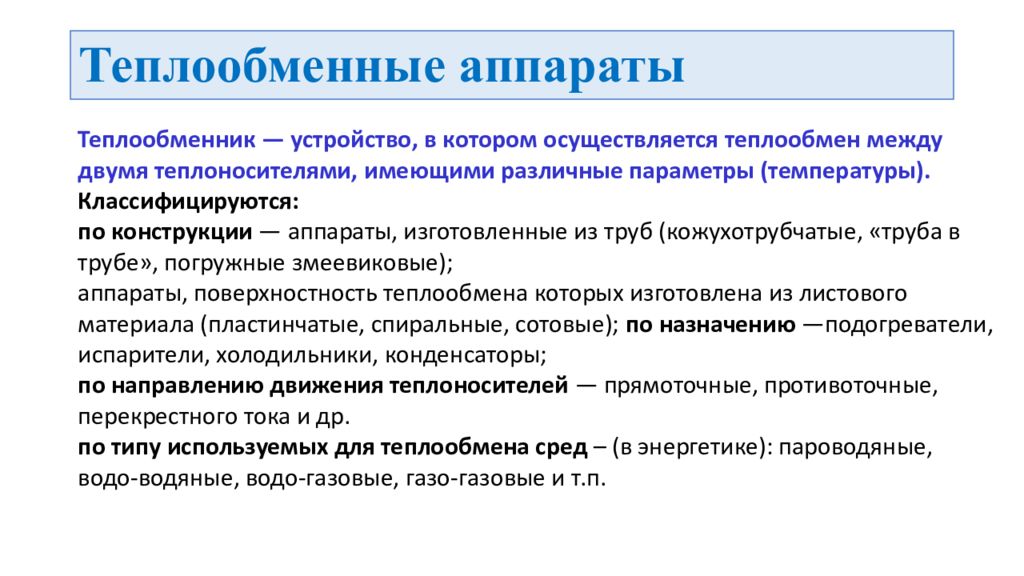

Слайд 52: Теплообменные аппараты

Теплообменник — устройство, в котором осуществляется теплообмен между двумя теплоносителями, имеющими различные параметры (температуры). Классифицируются: по конструкции  — аппараты, изготовленные из труб ( кожухотрубчатые, «труба в трубе», погружные змеевиковые); аппараты, поверхностность теплообмена которых изготовлена из листового материала (пластинчатые, спиральные, сотовые); по назначению   —подогреватели, испарители, холодильники, конденсаторы ; по направлению движения теплоносителей  — прямоточные, противоточные, перекрестного тока и др. по типу используемых для теплообмена сред – (в энергетике): пароводяные, водо-водяные, водо-газовые, газо-газовые и т.п.

Изображение слайда

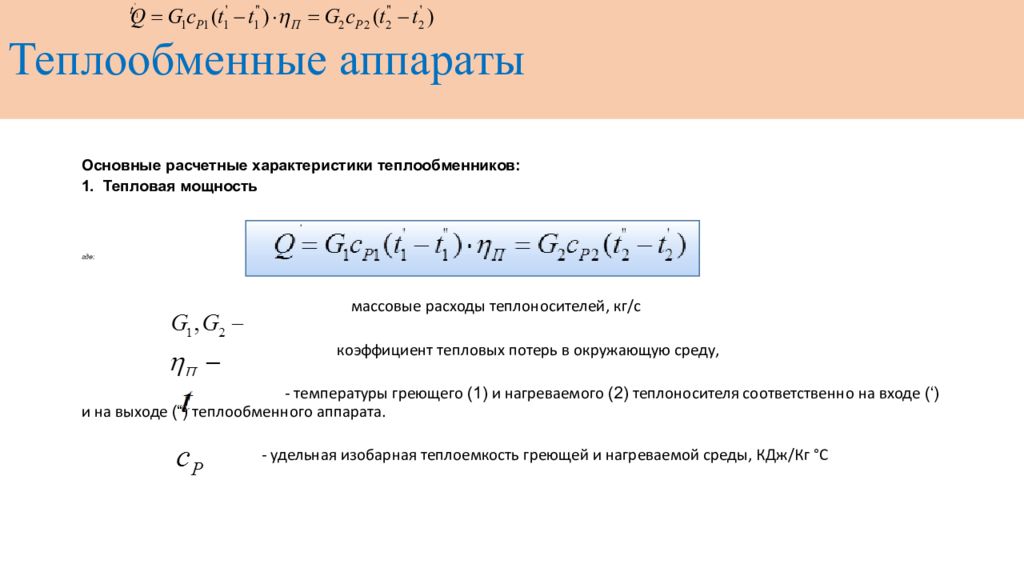

Слайд 53: Теплообменные аппараты

Основные расчетные характеристики теплообменников: 1. Тепловая мощность , где : массовые расходы теплоносителей, кг/с коэффициент тепловых потерь в окружающую среду, - температуры греющего (1) и нагреваемого (2) теплоносителя соответственно на входе ( ‘) и на выходе (“) теплообменного аппарата. - удельная изобарная теплоемкость греющей и нагреваемой среды, КДж/Кг °С Теплообменные аппараты

Изображение слайда

Слайд 54: Теплообменные аппараты

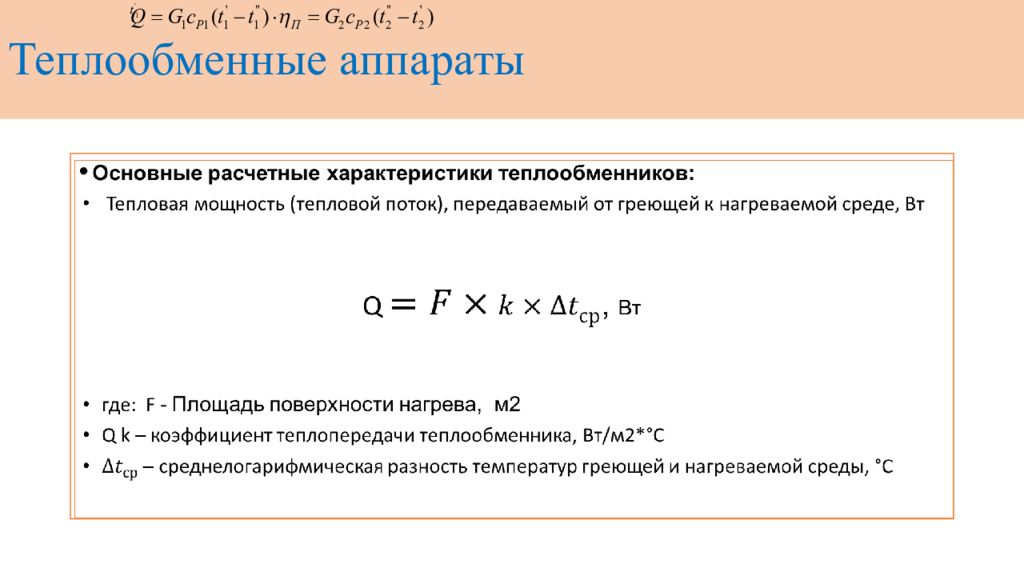

Основные расчетные характеристики теплообменников: Тепловая мощность (тепловой поток), передаваемый от греющей к нагреваемой среде, Вт Q, Вт где: F - Площадь поверхности нагрева, м2 Q k – коэффициент теплопередачи теплообменника, Вт/м2*°С – среднелогарифмическая разность температур греющей и нагреваемой среды, °С Теплообменные аппараты

Изображение слайда

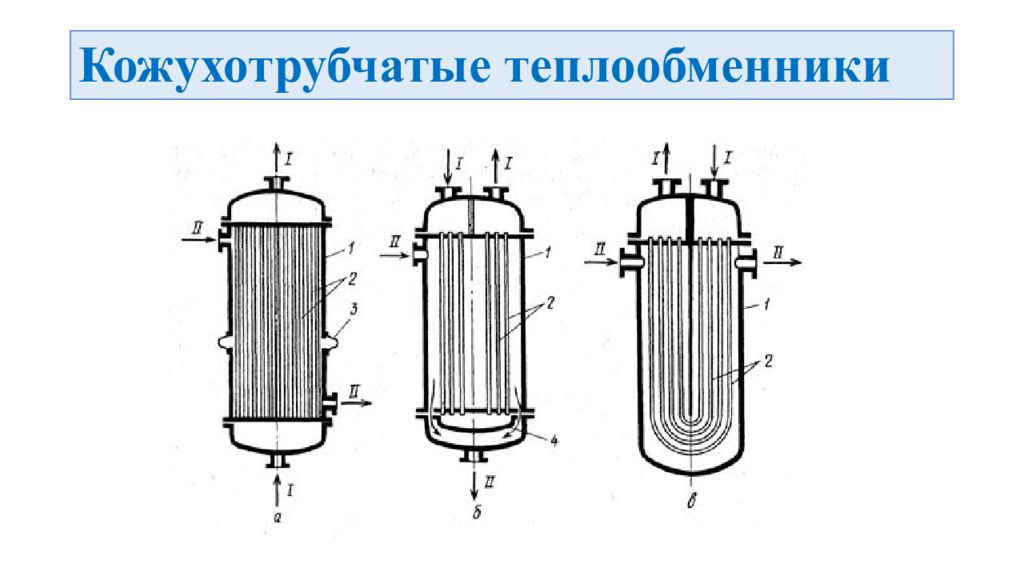

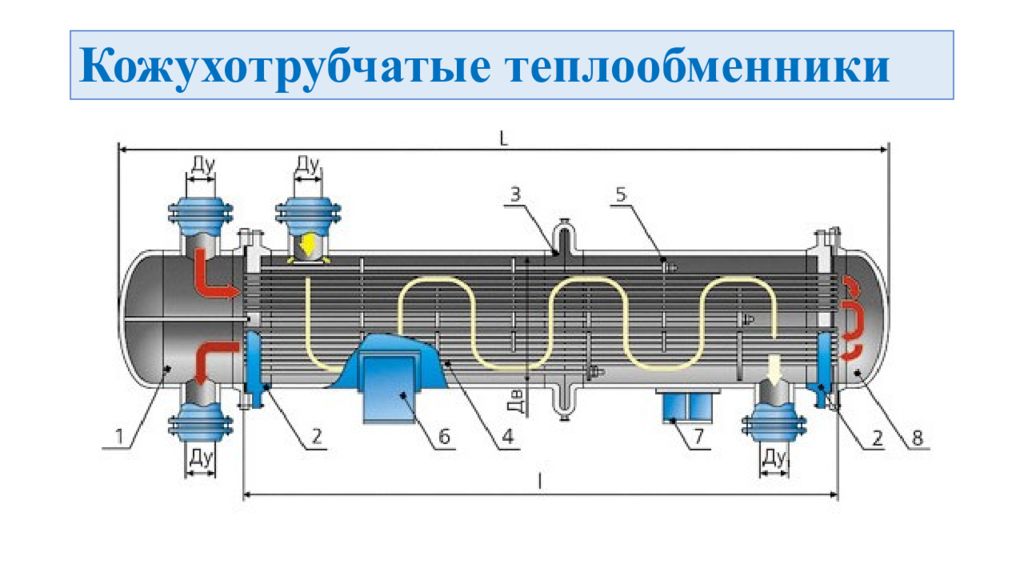

Слайд 55: Кожухотрубчатые теплообменники

Изображение слайда

Слайд 56: Кожухотрубчатые теплообменники

Изображение слайда

Слайд 57: Кожухотрубчатые теплообменники

Изображение слайда

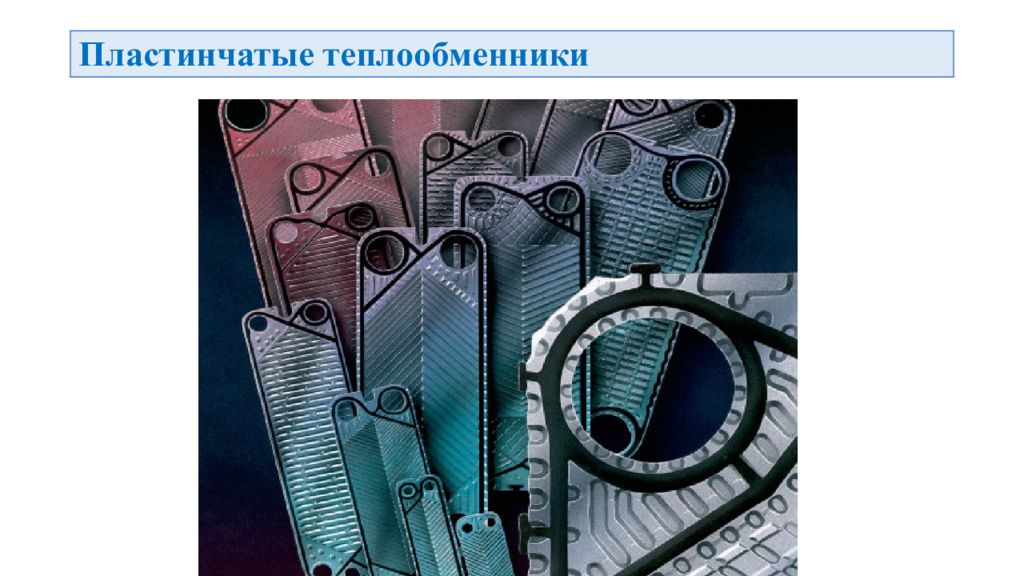

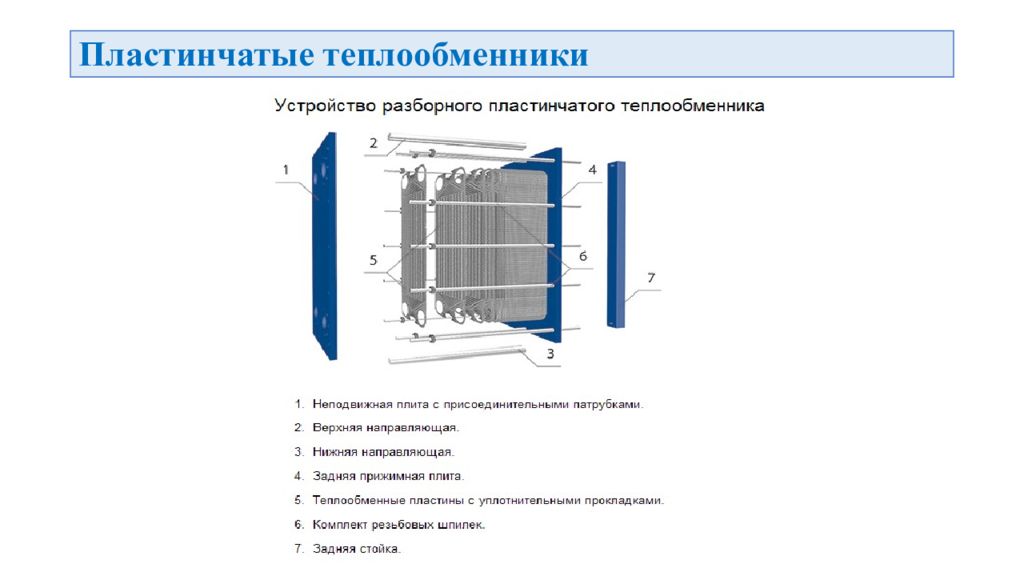

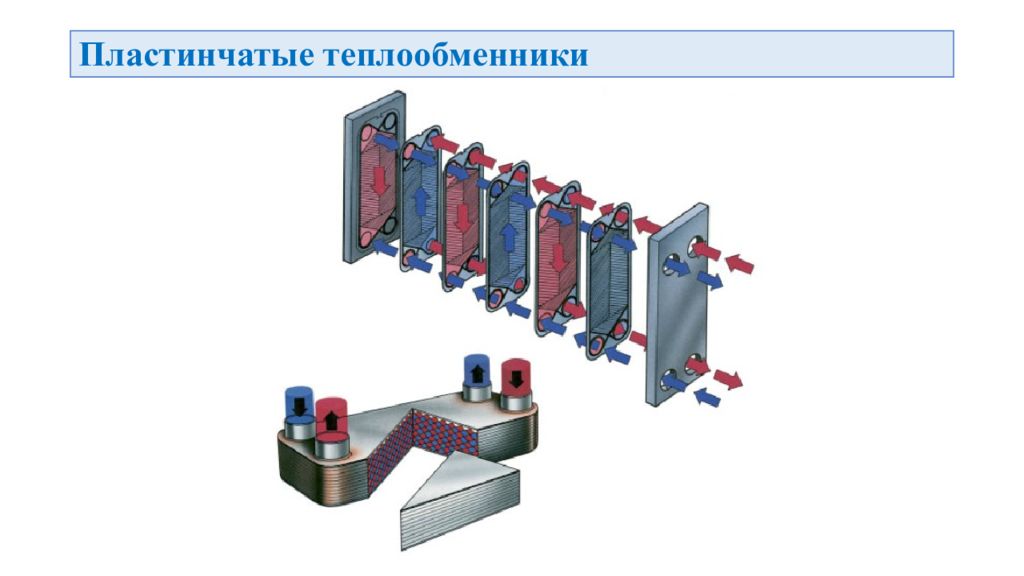

Слайд 58: Пластинчатые теплообменники

Изображение слайда

Слайд 59: Пластинчатые теплообменники

Изображение слайда

Слайд 60: Пластинчатые теплообменники

Изображение слайда

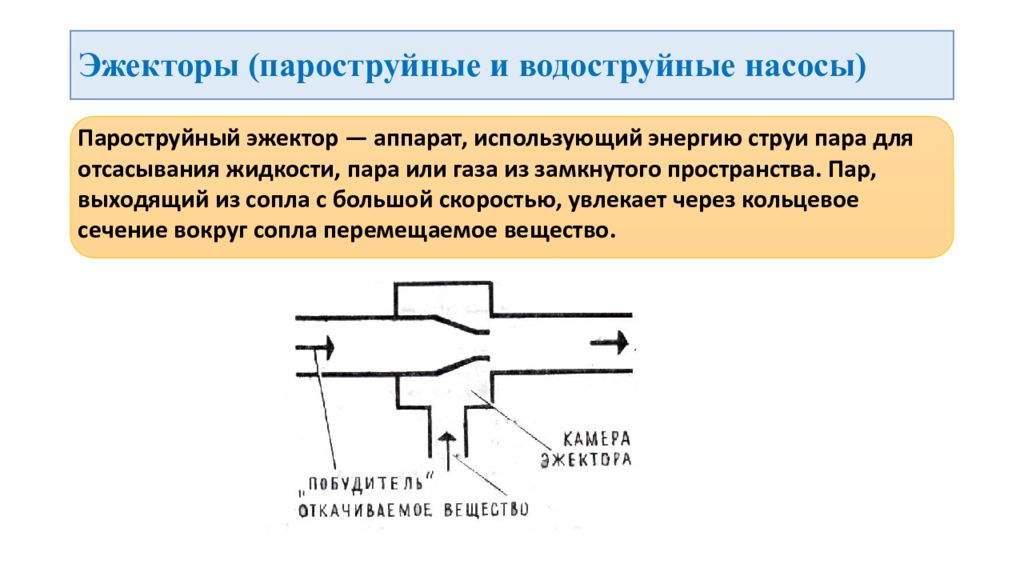

Слайд 61: Эжекторы (пароструйные и водоструйные насосы)

Пароструйный эжектор — аппарат, использующий энергию струи пара для отсасывания жидкости, пара или газа из замкнутого пространства. Пар, выходящий из сопла с большой скоростью, увлекает через кольцевое сечение вокруг сопла перемещаемое вещество.

Изображение слайда

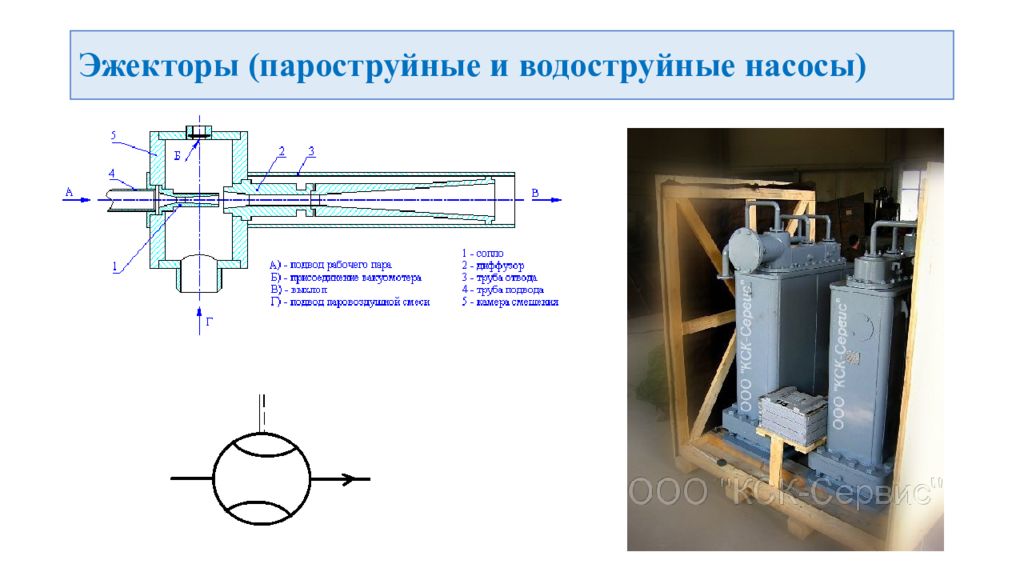

Слайд 62: Эжекторы (пароструйные и водоструйные насосы)

Изображение слайда

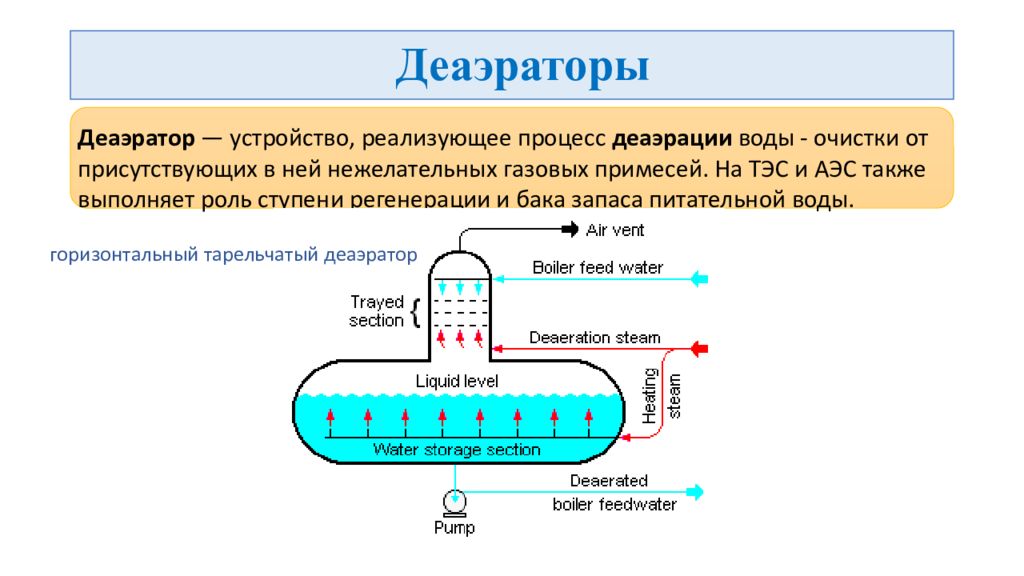

Слайд 63: Деаэраторы

Деаэратор   — устройство, реализующее процесс   деаэрации   воды - очистки от присутствующих в ней нежелательных газовых примесей. На ТЭС и АЭС также выполняет роль ступени регенерации и бака запаса питательной воды. горизонтальный тарельчатый деаэратор

Изображение слайда

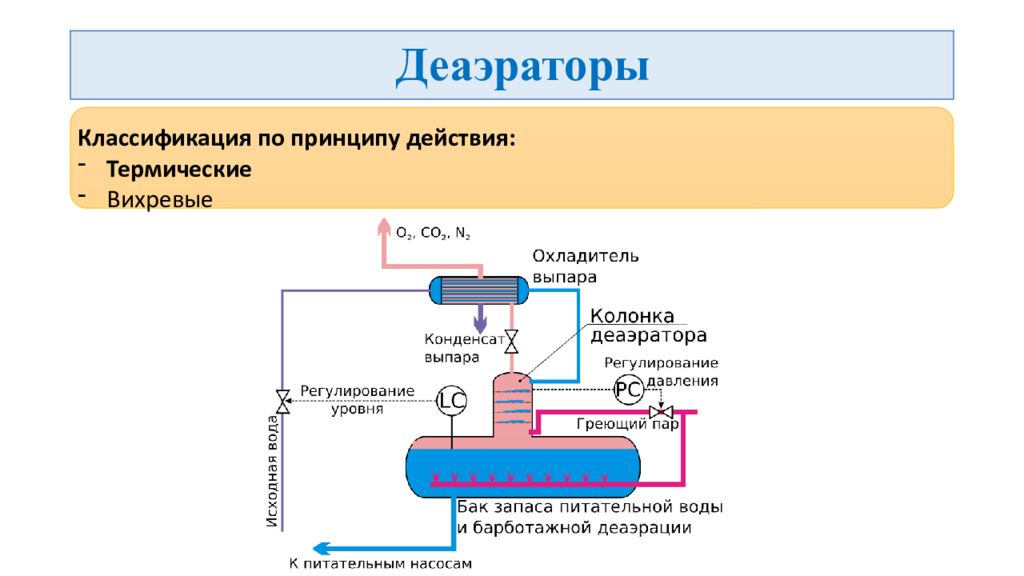

Слайд 64: Деаэраторы

Классификация по принципу действия: Термические Вихревые

Изображение слайда

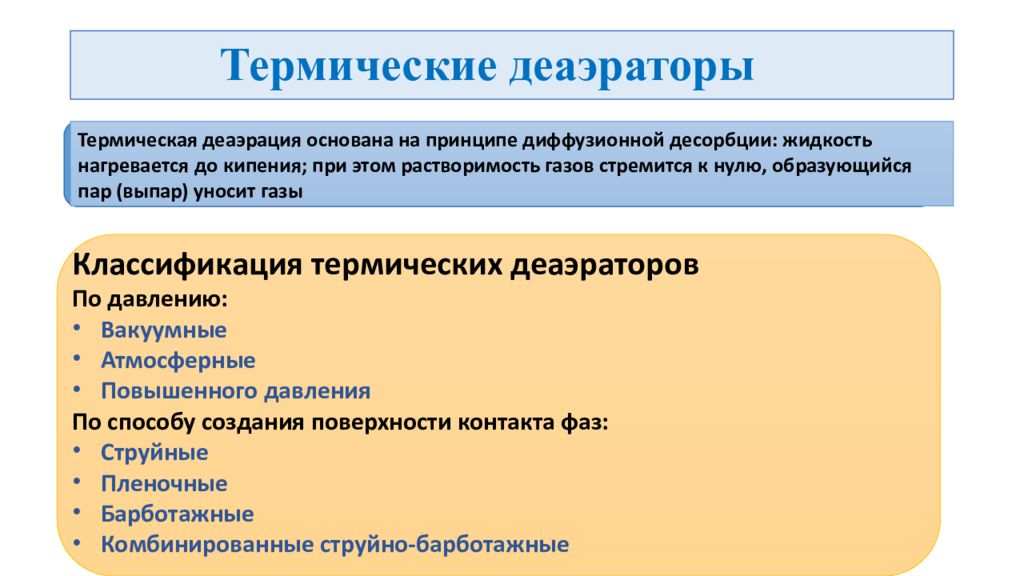

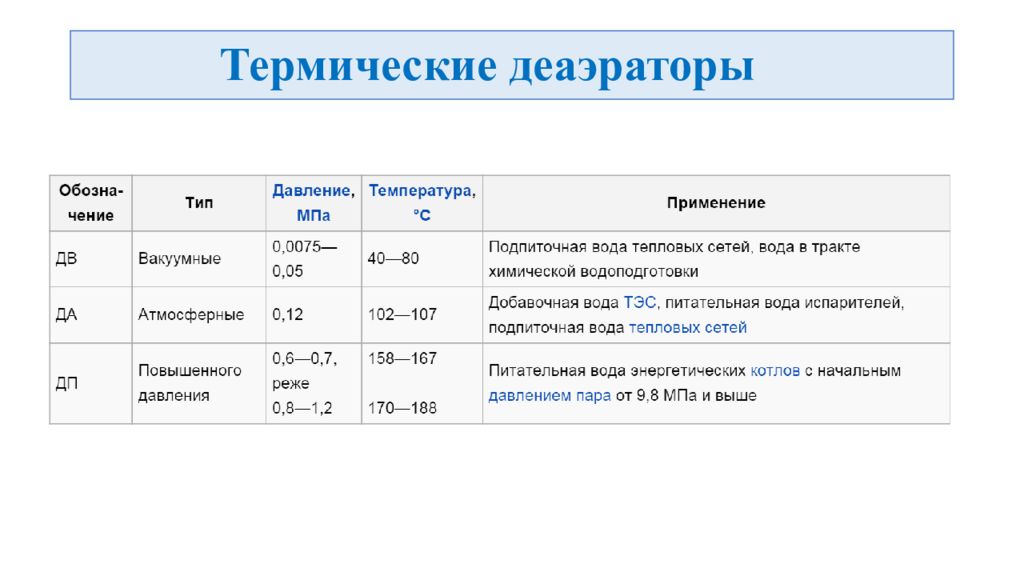

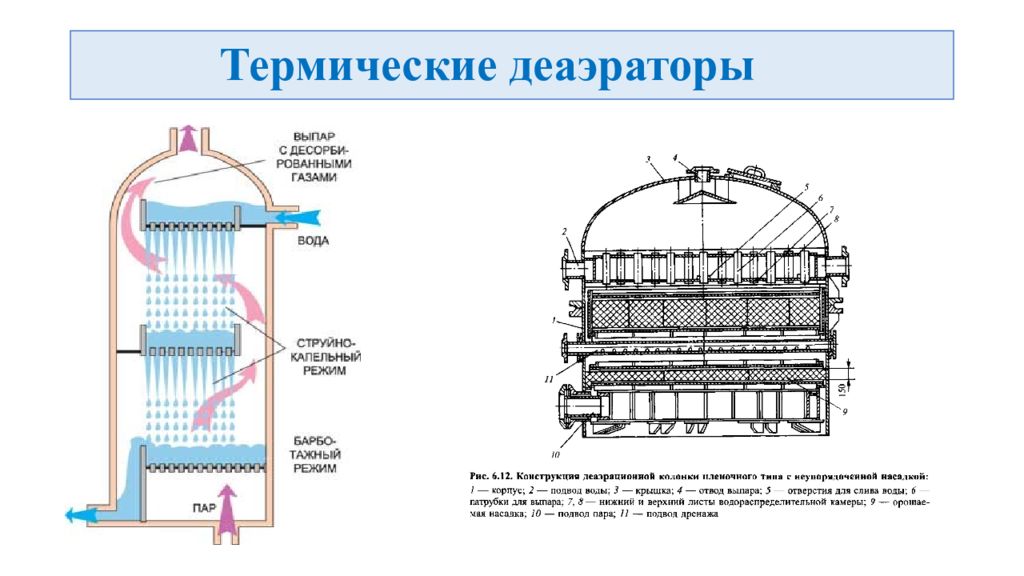

Слайд 65: Термические деаэраторы

Классификация термических деаэраторов По давлению: Вакуумные Атмосферные Повышенного давления По способу создания поверхности контакта  фаз: Струйные Пленочные Барботажные Комбинированные струйно- барботажные Термическая деаэрация основана на принципе диффузионной десорбции: жидкость нагревается до кипения; при этом растворимость газов стремится к нулю, образующийся пар ( выпар ) уносит газы

Изображение слайда

Слайд 66: Термические деаэраторы

Изображение слайда

Слайд 67: Термические деаэраторы

Изображение слайда

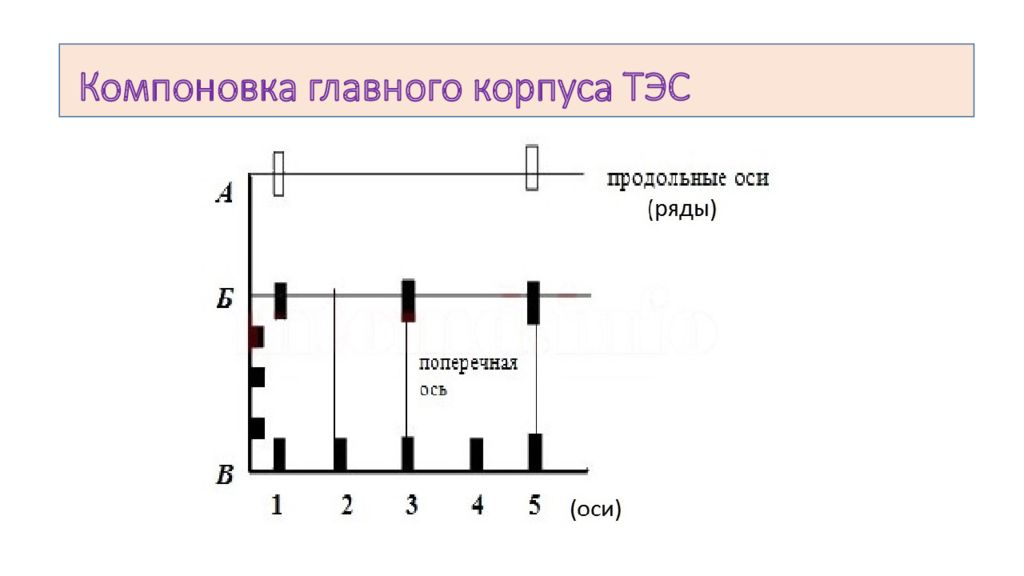

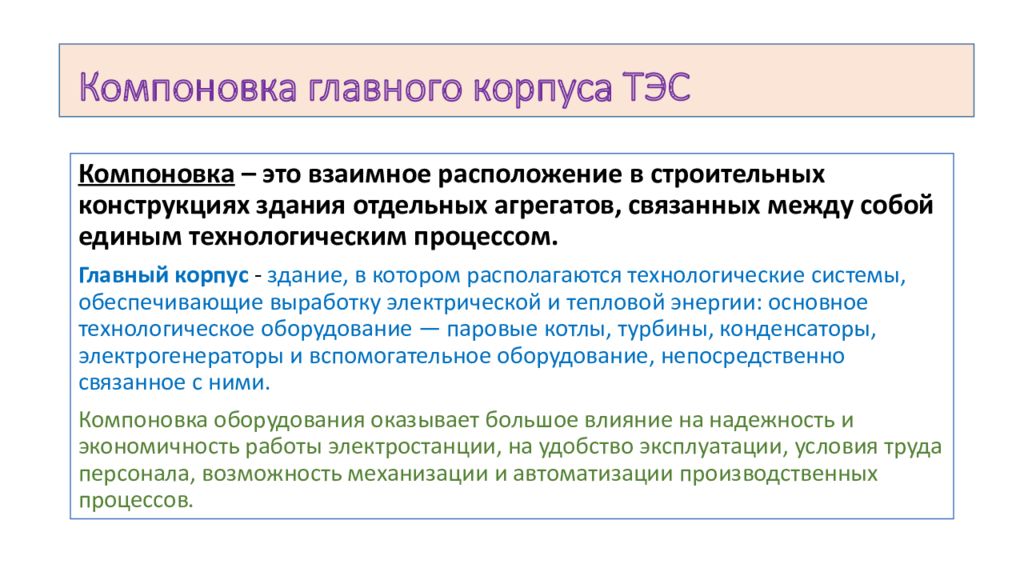

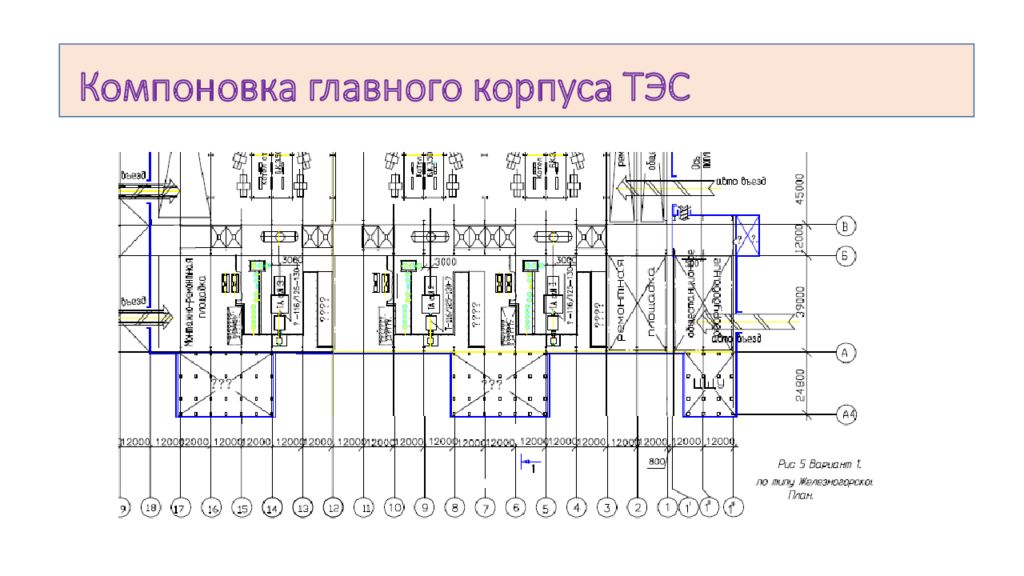

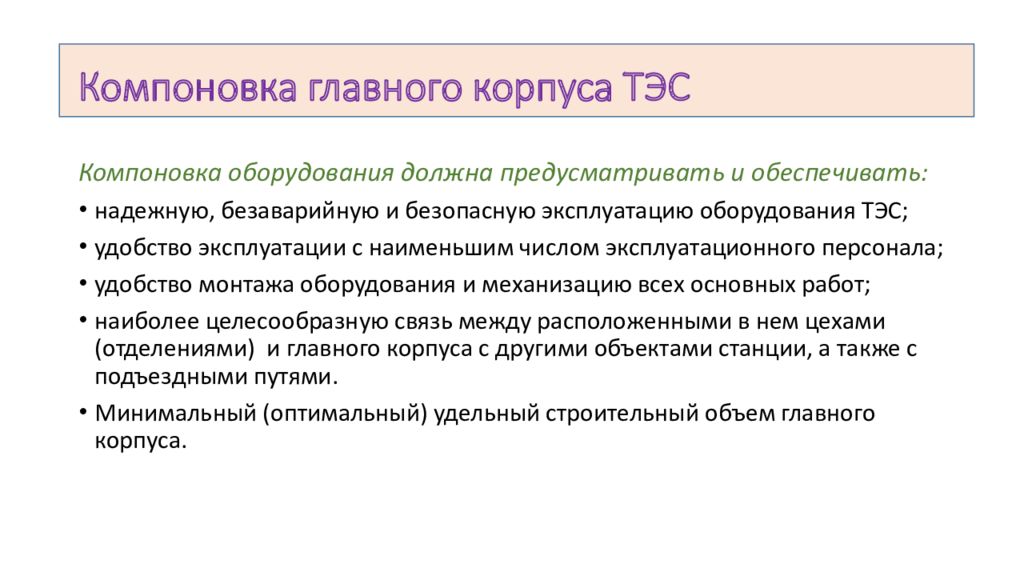

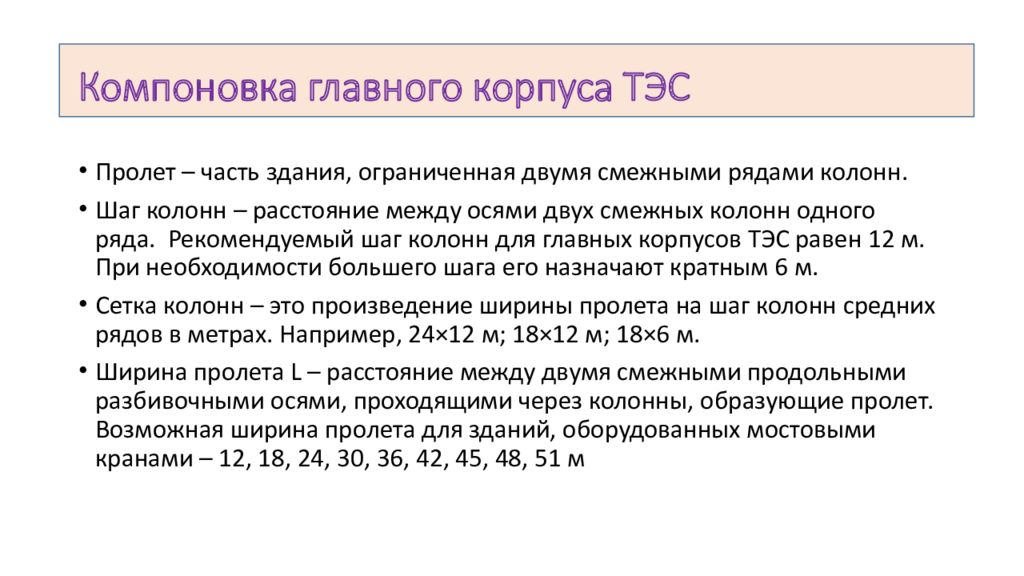

Слайд 68: Компоновка главного корпуса ТЭС

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС Компоновка  – это взаимное расположение в строительных конструкциях здания отдельных агрегатов, связанных между собой единым технологическим процессом. Главный корпус - здание, в котором располагаются технологические системы, обеспечивающие выработку электрической и тепловой энергии: основное технологическое оборудование — паровые котлы, турбины, конденсаторы, электрогенераторы и вспомогательное оборудование, непосредственно связанное с ними. Компоновка оборудования оказывает большое влияние на надежность и экономичность работы электростанции, на удобство эксплуатации, условия труда персонала, возможность механизации и автоматизации производственных процессов.

Изображение слайда

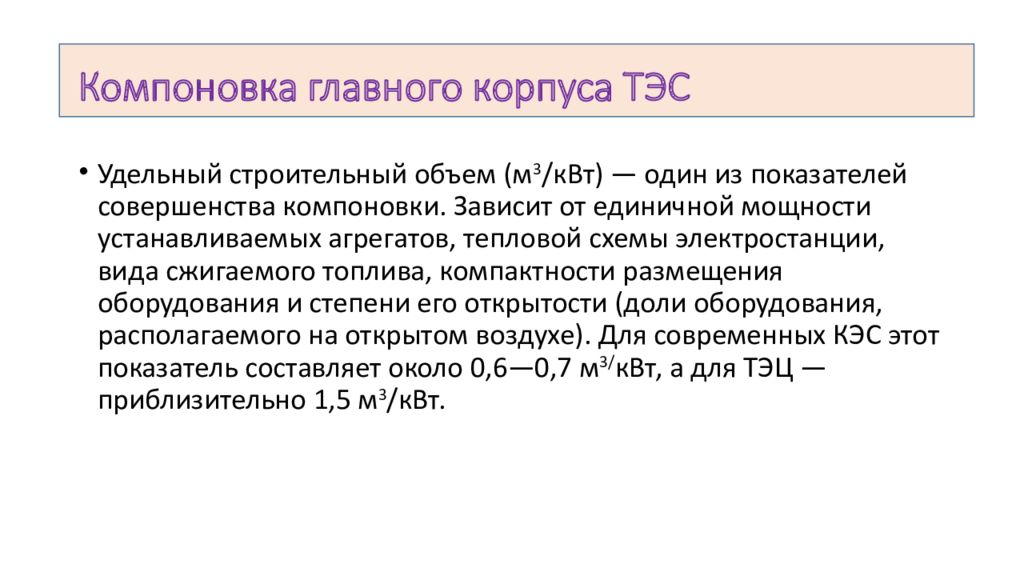

Слайд 69: Компоновка главного корпуса ТЭС

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС

Изображение слайда

Слайд 70: Компоновка главного корпуса ТЭС

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС

Изображение слайда

Слайд 71: Компоновка главного корпуса ТЭС

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС Разбивочная сетка здания Разбивка на поперечные и продольные оси (ряды)  производится для удобства последующей работы при проектировании, строительстве и монтаже оборудования и коммуникаций в здании. К осям производится привязка конструкций здания, фундаментов и оборудования. Продольные разбивочные оси совпадают с направлением пролетов здания (рядами) и обычно обозначаются прописными буквами, а перпендикулярные к ним поперечные оси – цифрами. Расстояния между поперечными разбивочными осями унифицированы и в соответствии с единой модульной системой (ЕМС) приняты для одноэтажных промышленных зданий равными 6 м. Для главных корпусов всех современных ТЭС расстояние между строительными осями принимается равным 12 м.

Изображение слайда

Слайд 72: Компоновка главного корпуса ТЭС

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС

Изображение слайда

Слайд 73: Компоновка главного корпуса ТЭС

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС

Изображение слайда

Слайд 74: Компоновка главного корпуса ТЭС

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС Пролет – часть здания, ограниченная двумя смежными рядами колонн. Шаг колонн – расстояние между осями двух смежных колонн одного ряда.  Рекомендуемый шаг колонн для главных корпусов ТЭС равен 12 м. При необходимости большего шага его назначают кратным 6 м. Сетка колонн – это произведение ширины пролета на шаг колонн средних рядов в метрах. Например, 24×12 м; 18×12 м; 18×6 м. Ширина пролета L – расстояние между двумя смежными продольными разбивочными осями, проходящими через колонны, образующие пролет. Возможная ширина пролета для зданий, оборудованных мостовыми кранами – 12, 18, 24, 30, 36, 42, 45, 48, 51 м

Изображение слайда

Слайд 75: Компоновка главного корпуса ТЭС

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС Компоновка оборудования должна предусматривать и обеспечивать: надежную, безаварийную и безопасную эксплуатацию оборудования ТЭС; удобство эксплуатации с наименьшим числом эксплуатационного персонала; удобство монтажа оборудования и механизацию всех основных работ; наиболее целесообразную связь между расположенными в нем цехами (отделениями)  и главного корпуса с другими объектами станции, а также с подъездными путями. Минимальный (оптимальный) удельный строительный объем главного корпуса.

Изображение слайда

Слайд 76: Компоновка главного корпуса ТЭС

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС Удельный строительный объем (м 3 /кВт) — один из показателей совершенства компоновки. Зависит от единичной мощности устанавливаемых агрегатов, тепловой схемы электростанции, вида сжигаемого топлива, компактности размещения оборудования и степени его открытости (доли оборудования, располагаемого на открытом воздухе). Для современных КЭС этот показатель составляет около 0,6—0,7 м 3/ кВт, а для ТЭЦ — приблизительно 1,5 м 3 /кВт.

Изображение слайда

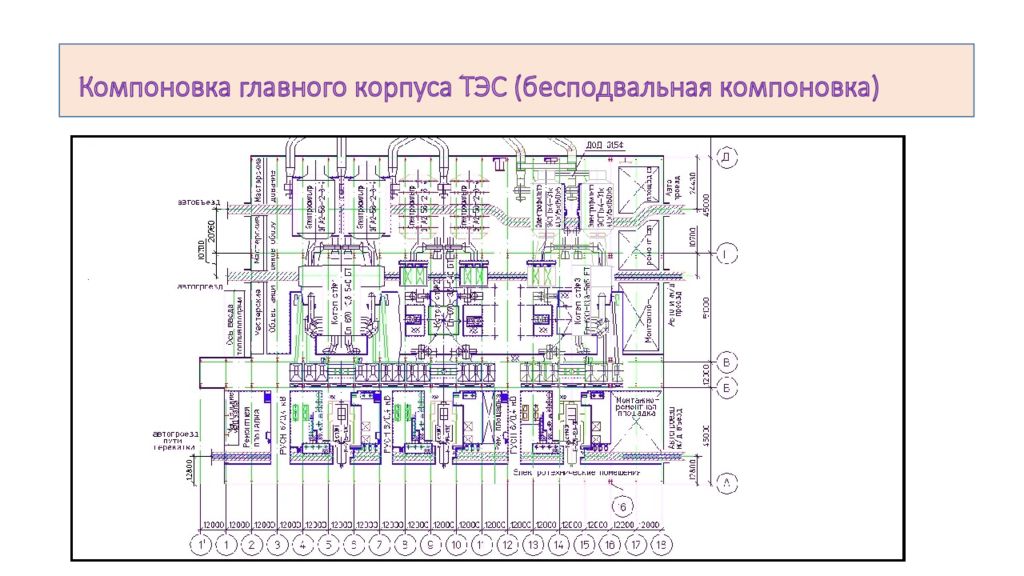

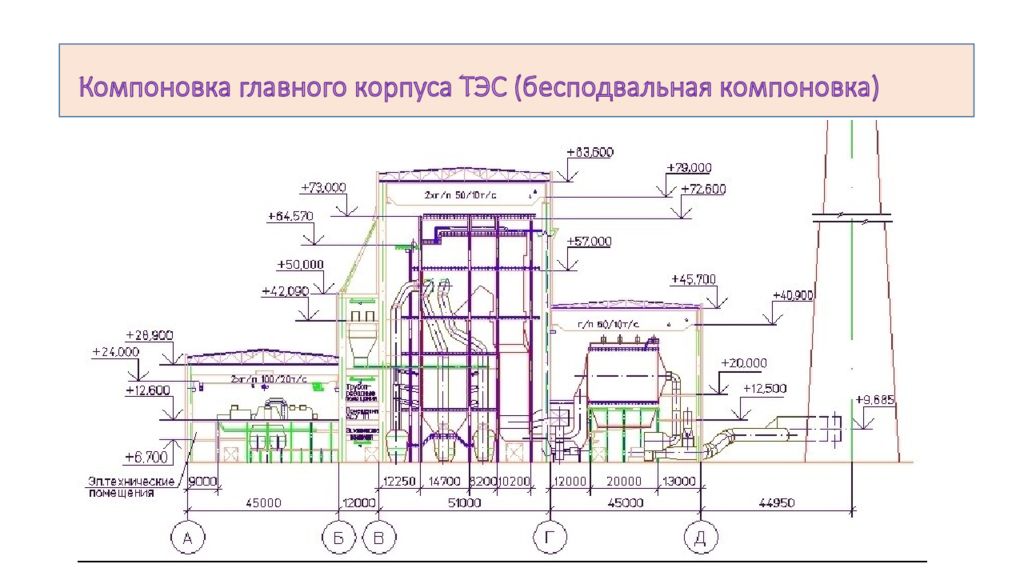

Слайд 77: Компоновка главного корпуса ТЭС ( бесподвальная компоновка)

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС ( бесподвальная компоновка)

Изображение слайда

Слайд 78: Компоновка главного корпуса ТЭС ( бесподвальная компоновка)

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС ( бесподвальная компоновка)

Изображение слайда

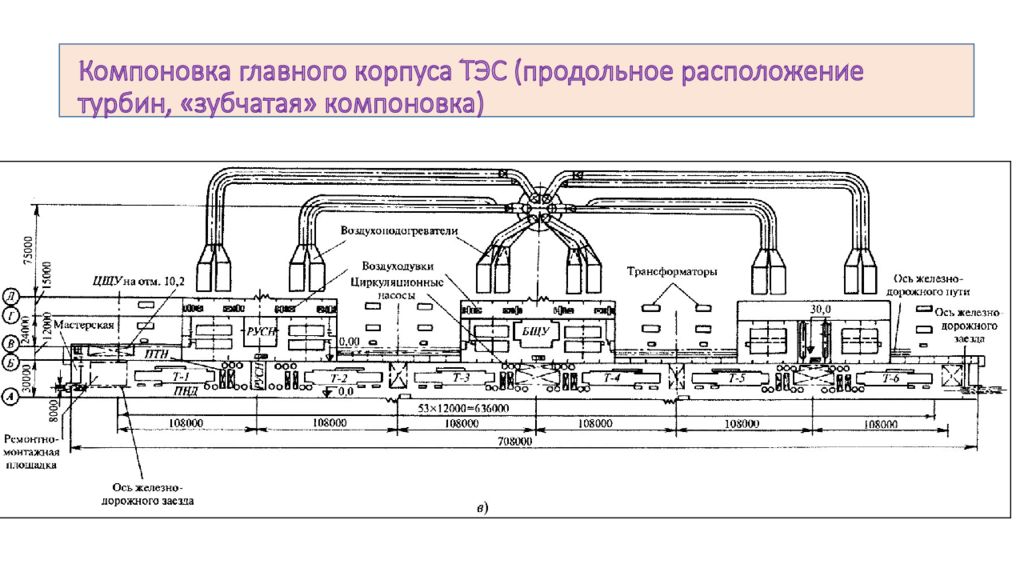

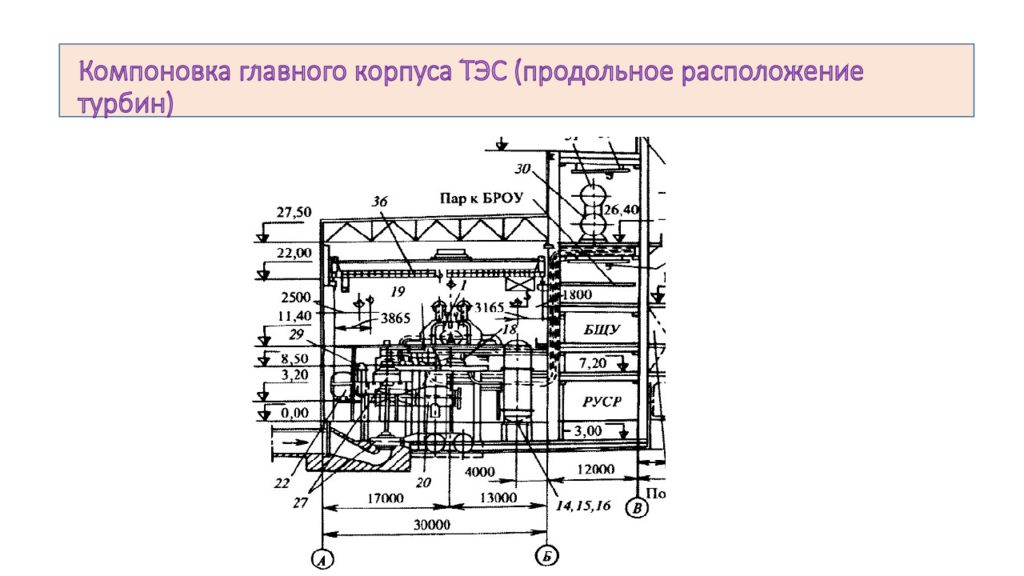

Слайд 79: Компоновка главного корпуса ТЭС (продольное расположение турбин)

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС (продольное расположение турбин)

Изображение слайда

Слайд 80: Компоновка главного корпуса ТЭС (продольное расположение турбин, «зубчатая» компоновка)

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС (продольное расположение турбин, «зубчатая» компоновка)

Изображение слайда

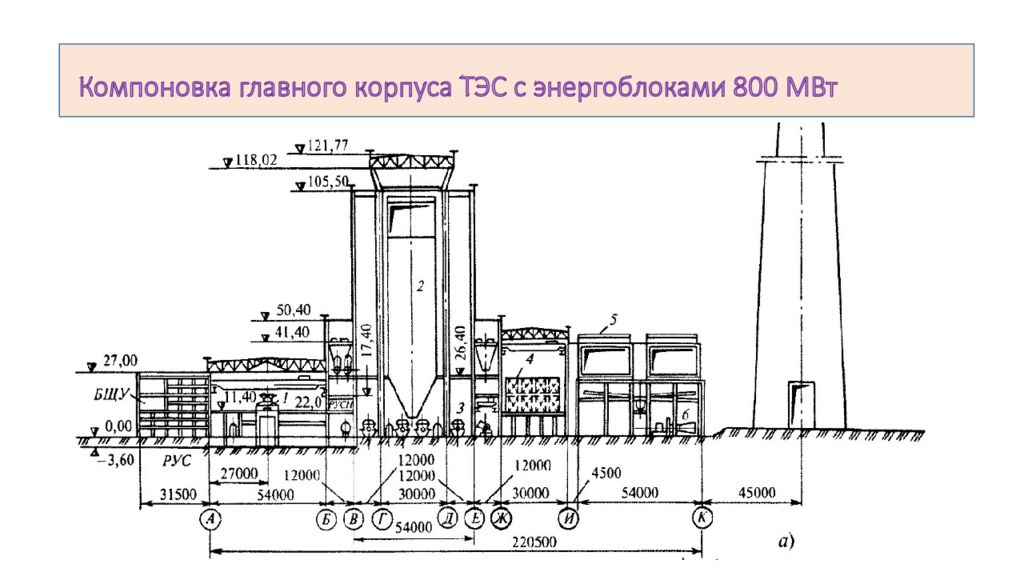

Слайд 81: Компоновка главного корпуса ТЭС с энергоблоками 800 МВт

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС с энергоблоками 800 МВт

Изображение слайда

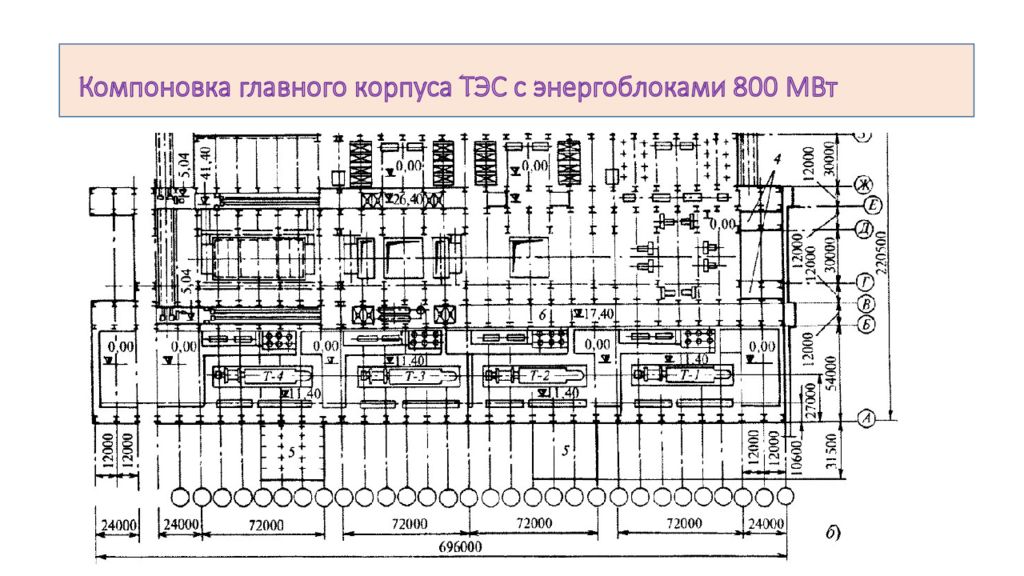

Последний слайд презентации: Объекты капитального строительства: Компоновка главного корпуса ТЭС с энергоблоками 800 МВт

Вместе с заданием на проектирование заказчик выдает проектной организации исходные материалы: Компоновка главного корпуса ТЭС с энергоблоками 800 МВт

Изображение слайда

Похожие презентации
