ГЕОМЕТРИЧЕСКИЕ ТЕЛА /
цель урока: Научиться анализировать форму деталей и уметь определять способ её образования.
Нас окружают предметы разной геометрической формы. ( здание имеет форму четырехугольной призмы)
Пчелиные соты имеют форму шестиугольной призмы.
И пирамиды в Египте и горные кристаллы, и башни кремля – все они имеют форму пирамиды
Форму цилиндра имеют хранилище для зерна – элеватор, ангары и даже кухонная утварь.
Форму конуса имеют многие предметы, которые нас окружают: терриконы и зернохранилища, и стаканчики для мороженного.
Предметы сферической формы самые распространенные: от футбольного мяча до нашей планеты – Земля.
Призма – это геометрическое тело, в основании которого Лежит многоугольник, а боковые грани - четырехугольники. Шестиугольная призма Треугольная призма

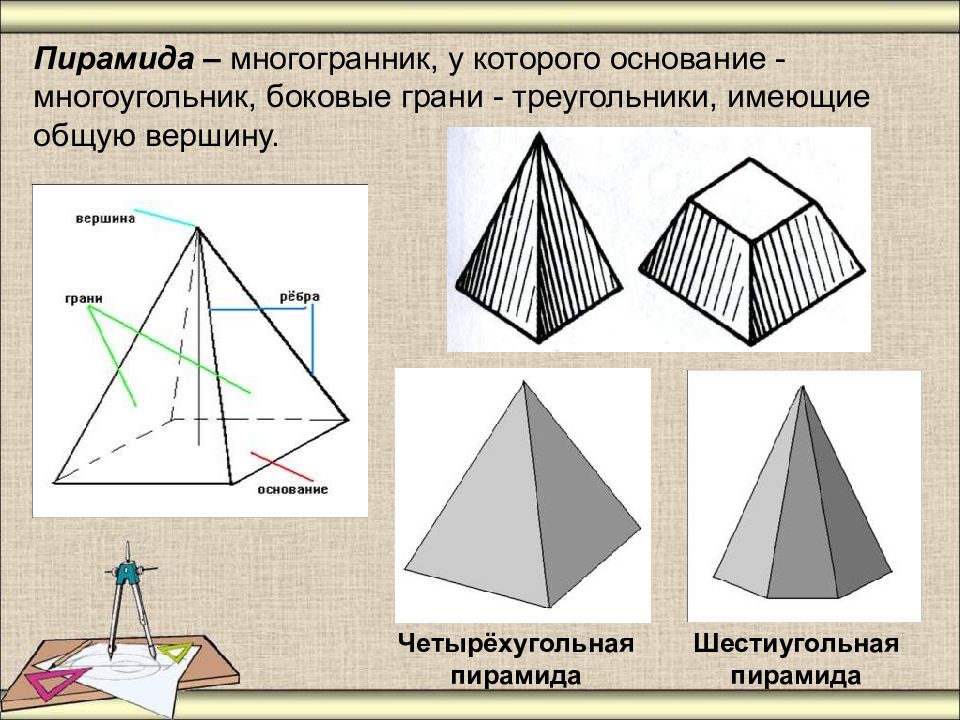

Пирамида – многогранник, у которого основание - многоугольник, боковые грани - треугольники, имеющие общую вершину. Четырёхугольная пирамида Шестиугольная пирамида

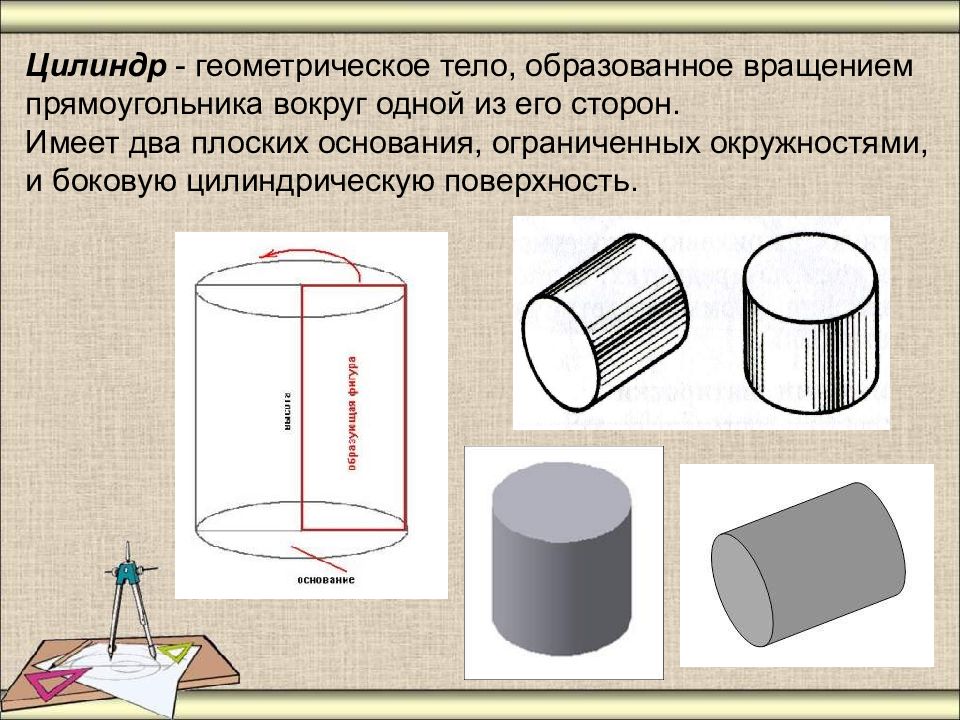

Цилиндр - геометрическое тело, образованное вращением прямоугольника вокруг одной из его сторон. Имеет два плоских основания, ограниченных окружностями, и боковую цилиндрическую поверхность.
Конус - геометрическое тело, образованное вращением прямоугольного треугольника вокруг одного из его катетов.
Тор «Кольцо» - геометрическое тело, образованное вращением круга вокруг оси, расположенной вне его. Тор «Лимон» - геометрическое тело, образованное вращением меньшей части круга вокруг оси. Тела вращения
Тор «Яблоко» - геометрическое тело, образованное вращением большей части круга вокруг оси. Шар(сфера) - геометрическое тело, образованное вращением полукруга вокруг своей оси.
КЛАССИФИКАЦИЯ ГЕОМЕТРИЧЕСКИХ ТЕЛ ТЕЛА ВРАЩЕНИЯ ГРАННЫЕ ГЕОМЕТРИЧЕСКИЕ ТЕЛА n- угольные пирамиды Конус n- угольные призмы Цилиндр Шар

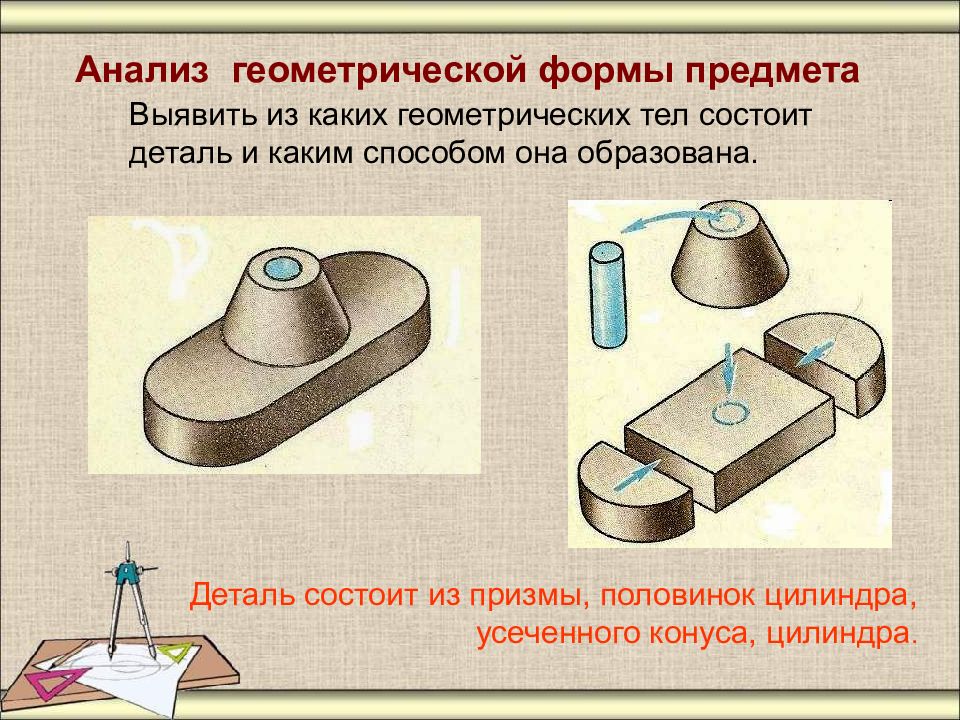

Анализ геометрической формы предмета Выявить из каких геометрических тел состоит деталь и каким способом она образована. Деталь состоит из призмы, половинок цилиндра, усеченного конуса, цилиндра.
СПОСОБЫ ПРЕОБРАЗОВАНИЯ ФОРМЫ СПОСОБ УДАЛЕНИЯ (ВЫЧИТАНИЯ) ФОРМ

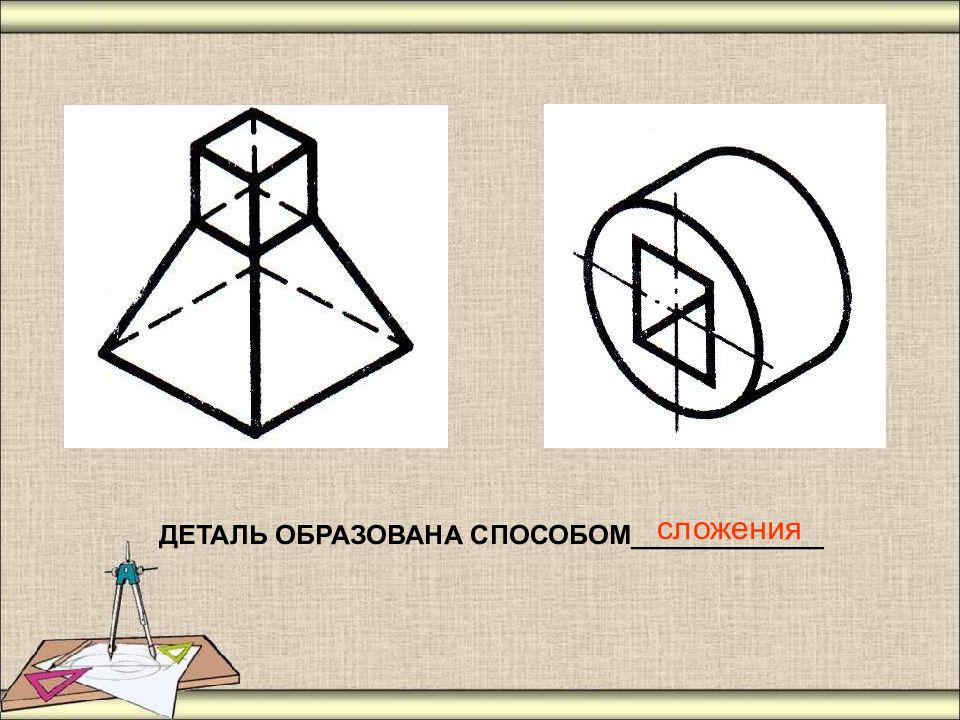

ДЕТАЛЬ ОБРАЗОВАНА СПОСОБОМ_____________ сложения
КОМБИНИРОВАННЫЙ СПОСОБ
Форма детали «Опора» образована Основание - На верхнем основании призмы по боковым сторонам симметрично расположены две в которых просверлены отверстия формы. комбинированным четырехугольная призма. четырёхугольные призмы, цилиндрической способом.

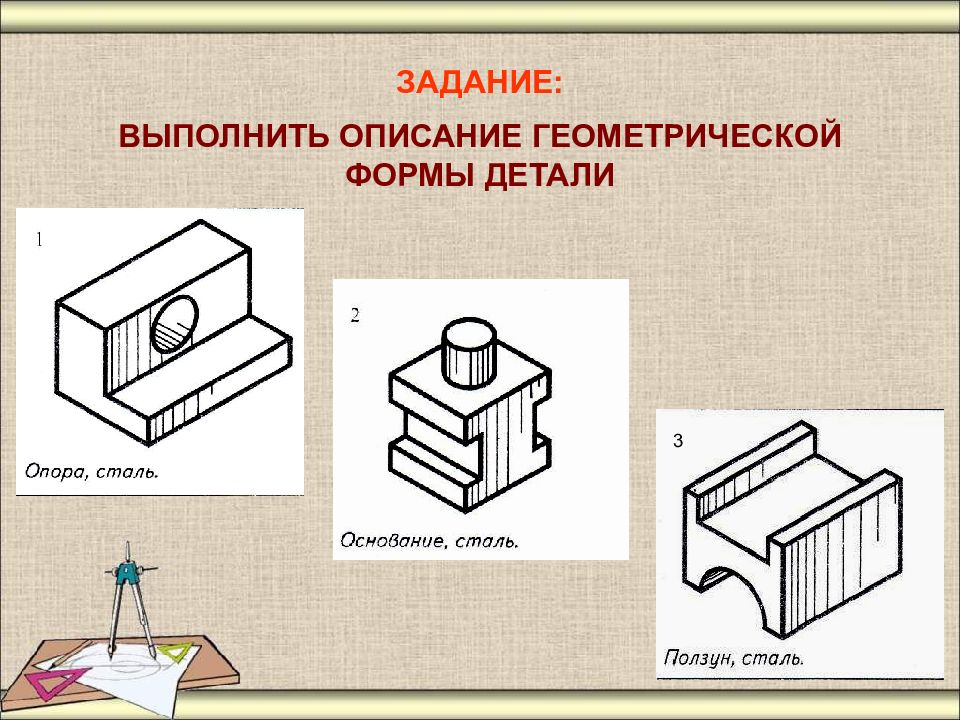

ЗАДАНИЕ: ВЫПОЛНИТЬ ОПИСАНИЕ ГЕОМЕТРИЧЕСКОЙ ФОРМЫ ДЕТАЛИ 3

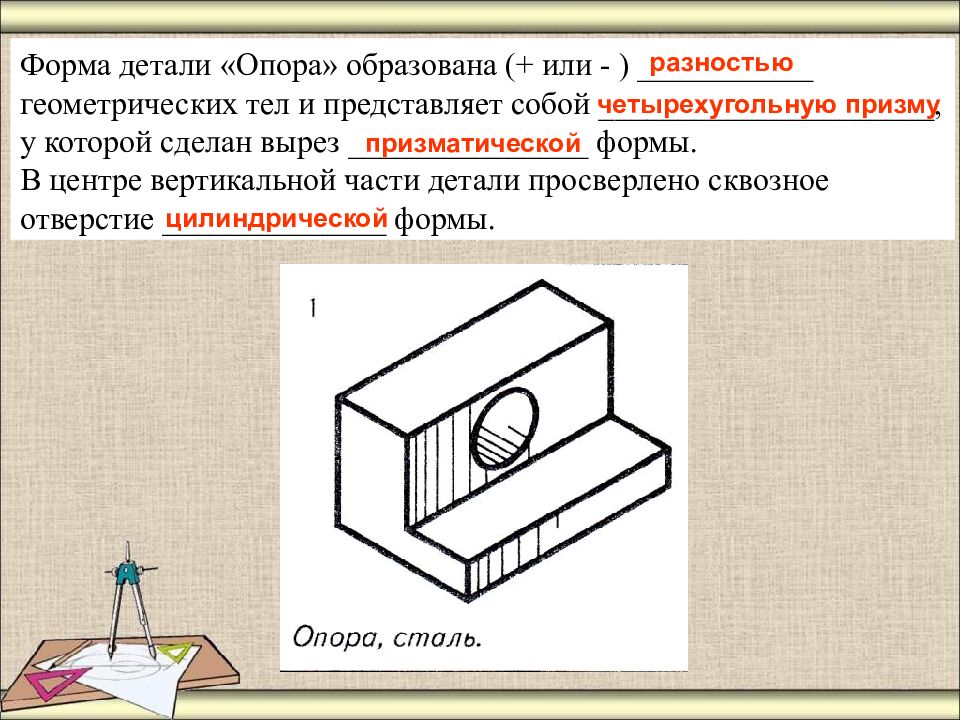

Форма детали «Опора» образована (+ или - ) ___________ геометрических тел и представляет собой _____________________, у которой сделан вырез _______________ формы. В центре вертикальной части детали просверлено сквозное отверстие ______________ формы. разностью четырехугольную призму призматической цилиндрической
Форма детали «Основание» - сочетание суммы и разности геометрических тел. Нижняя часть детали имеет форму ________________________ в боковых гранях которой, выполнены пазы, имеющие _______________ форму В центре верхнего основания _______________________ вертикально расположен _________ четырехугольной призмы, призматическую четырехугольной призмы цилиндр.
Форма детали «Ползун» образована (+ или - ) ___________ геометрических тел и представляет собой _____________________ в верхней части которой, выполнен вырез ______________ формы а в нижней – вырез ________________ формы. разностью четырехугольную призму, призматической цилиндрической
ТВОРЧЕСКОЕ ЗАДАНИЕ Микеланджело, высекая фигуру человека из каменной глыбы, не создавал её, а «открывал», убирая всё лишнее. Задача: из деревянного бруска «убрать лишнее»- достроить недостающие линии. какие ещё могут быть варианты преобразования формы ? /
ФОРМА ПО КАНТУ – ЭТО СОДЕРЖАНИЕ ПОЗНАВАЕМОГО
