ПОРЯДОК ПОСТРОЕНИЯ ИЗОБРАЖЕНИЙ НА ЧЕРТЕЖАХ 12.01.2021
Задание для повторения 12.01.2021 А a’’’ a’ a’’ Построить проекции точки А на изображениях видов детали
Способ построения изображений на чертежах на основе анализа формы предмета Мысленное расчленение предмета на составляющие его геометрические тела называют анализом геометрической формы
12.01.2021 В основе формы деталей машин и механизмов находятся геометрические тела, т.е. детали представляют собой совокупность геометрических тел. Проанализируем форму данной детали Прямоугольная призма Треугольная призма Цилиндр
12.01.2021 Основание данной детали (выделено коричневым цветом) представлено тремя проекциями в виде прямоугольников, что соответствует изображению прямоугольной призмы
Серым цветом условно выделено другое геометрическое тело, представленное в виде двух прямоугольников и треугольника, что соответствует изображению треугольной призмы
12.01.2021 Из прямоугольной призмы (основания детали) удалено геометрическое тело, проекции которого представлены в виде окружности и двух прямоугольников, что соответствует изображению цилиндра
12.01.2021 Рассмотрим пример построения изображений на чертежах на основе анализа формы предмета Деталь Заготовка для детали Получение детали методом удаления геометрических тел
12.01.2021 1. Анализ геометрической формы детали и её симметричности.
12.01.2021 Предметы окружающие нас имеют форму геометрических тел или представляют их сочетания
12.01.2021 Получение детали методом удаления геометрических тел Удаление прямоугольной призмы
12.01.2021 Получение детали методом удаления геометрических тел Удаление прямоугольной призмы
12.01.2021 Получение детали методом удаления геометрических тел Удаление цилиндра
12.01.2021 Последовательность построения видов на чертеже детали Деталь «Опора» Чертёж детали «Опора»
12.01.2021 Проецирование общей формы детали – прямоугольного параллелепипеда – на плоскости V, H, W V W H W V H Все построения выполняются тонкими линиями. Главный вид и вид сверху симметричны, на них нанесены оси симметрии
Построение вырезов на проекциях параллелепипеда Вырезы сначала показаны на главном виде. Затем проекции вырезов строим на других видах с помощью линий связи. Главный вид Вид слева Вид сверху
Построение вырезов на проекциях параллелепипеда Элементы, которые на данной проекции не видимы, проводят штриховыми линиями. Изображения обводят линиями, установленными стандартом, и наносят размеры Линии невидимого контура детали
12.01.2021 Построение вырезов на геометрических телах Изображения геометрических тел, форма которых усложнена вырезами Заготовка Проекции детали Форма вырезанной части Деталь
12.01.2021 Построение третьего вида Третью проекцию можно строить на основе анализа формы предмета ?
? Построение третьей проекции по двум данным с помощью линий связи
12.01.2021 Построение третьей проекции по двум данным с помощью линий связи
1. Анализ геометрической формы детали и её симметричности. 2. Выбор главного вида ( вида спереди), вида сверху и вида слева. 3. Выбор положения формата и масштаба изображения. 4. Установление рабочего поля чертежа: расчет и построение габаритных прямоугольников, проведение осей симметрии. 5. Построение очертания главного вида. 6. Построение очертания вида сверху. 7. Построение очертания вида слева. 8. Нанесение размеров. 9. Обводка контура изображения детали сплошной толстой линией. 10.Заполнение основной надписи. 11.Проверка чертежа. 12.01.2021 Последовательность построения чертежа детали

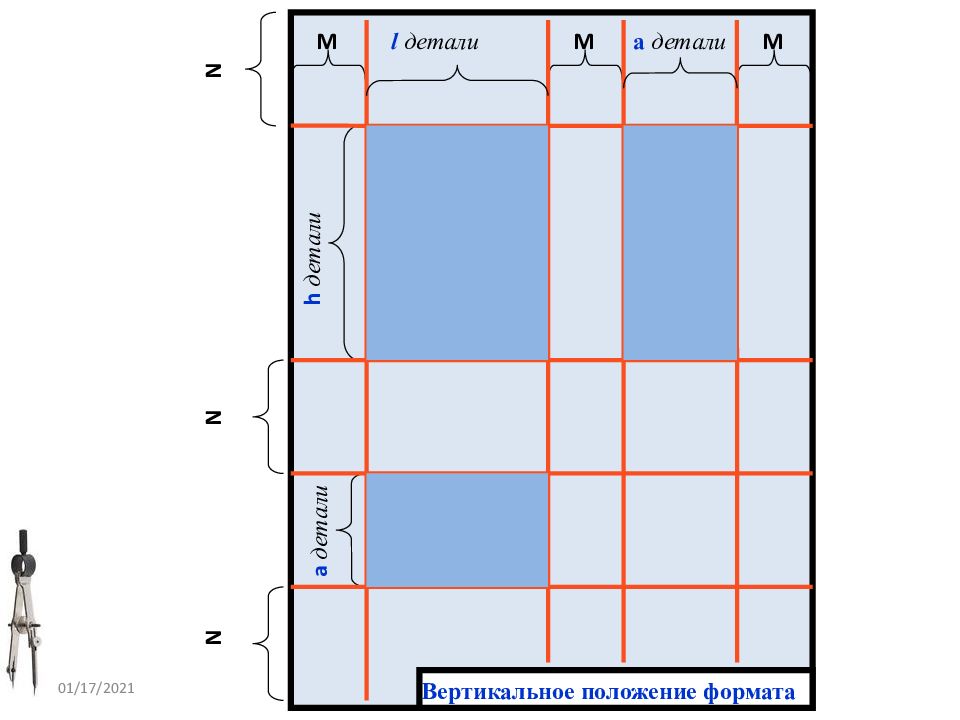

l детали M M M N N N a детали h детали a детали Вертикальное положение формата 12.01.2021
М М М N N N Длина детали l Ширина детали a Ширина детали a Высота детали h Горизонтальное положение формата 12.01.2021
