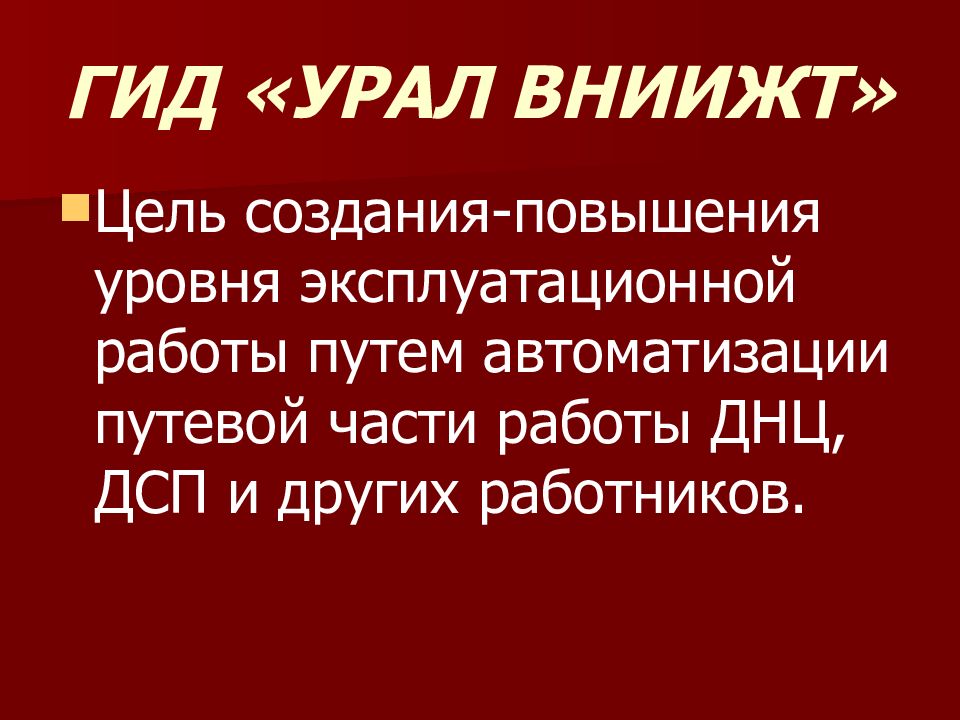

ГИД «УРАЛ ВНИИЖТ» Разработал: Терентьева Н. Руководитель: Ульман Л.Г. 2012 г.
Цель создания-повышения уровня эксплуатационной работы путем автоматизации путевой части работы ДНЦ, ДСП и других работников.

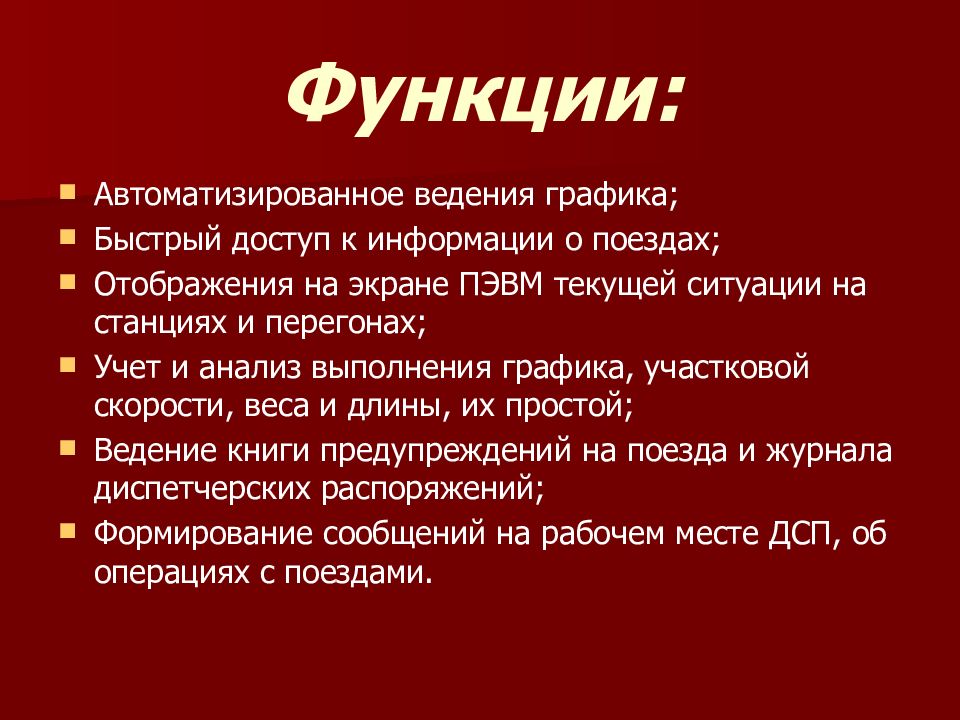

Автоматизированное ведения графика; Быстрый доступ к информации о поездах; Отображения на экране ПЭВМ текущей ситуации на станциях и перегонах; Учет и анализ выполнения графика, участковой скорости, веса и длины, их простой; Ведение книги предупреждений на поезда и журнала диспетчерских распоряжений; Формирование сообщений на рабочем месте ДСП, об операциях с поездами.
Данная программа устанавливается на рабочих местах ДНЦ, ДСП, оператора при ДСП оператора СТЦ и других работников сети железной дороги, но с разным доступом к этой программе.

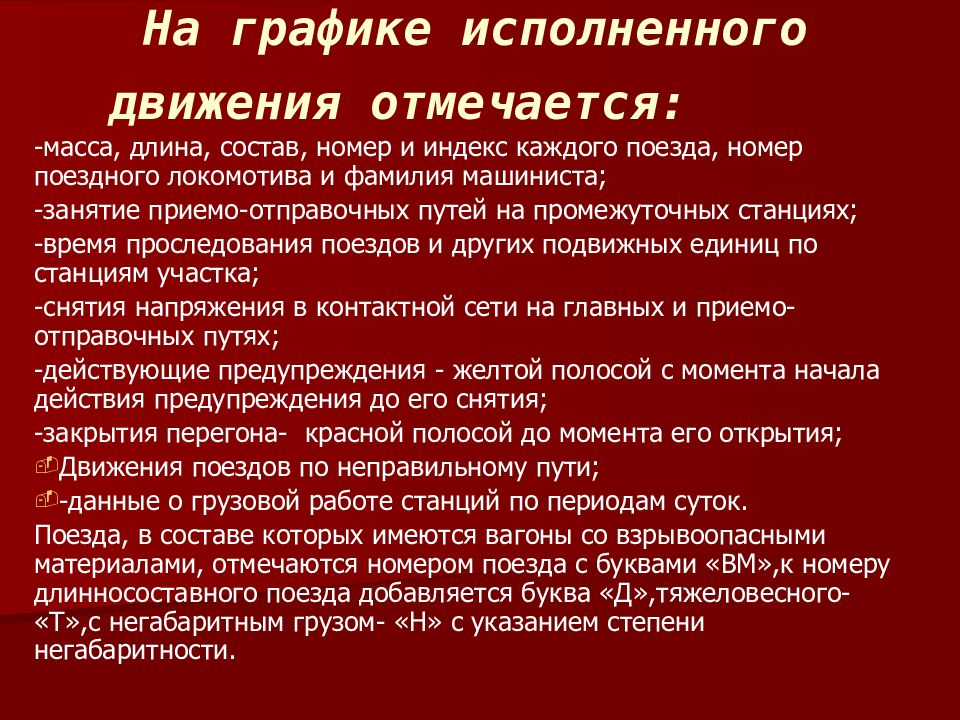

-масса, длина, состав, номер и индекс каждого поезда, номер поездного локомотива и фамилия машиниста; -занятие приемо-отправочных путей на промежуточных станциях; -время проследования поездов и других подвижных единиц по станциям участка; -снятия напряжения в контактной сети на главных и приемо-отправочных путях; -действующие предупреждения - желтой полосой с момента начала действия предупреждения до его снятия; -закрытия перегона- красной полосой до момента его открытия; Движения поездов по неправильному пути; -данные о грузовой работе станций по периодам суток. Поезда, в составе которых имеются вагоны со взрывоопасными материалами, отмечаются номером поезда с буквами «ВМ»,к номеру длинносоставного поезда добавляется буква «Д»,тяжеловесного- «Т»,с негабаритным грузом- «Н» с указанием степени негабаритности.

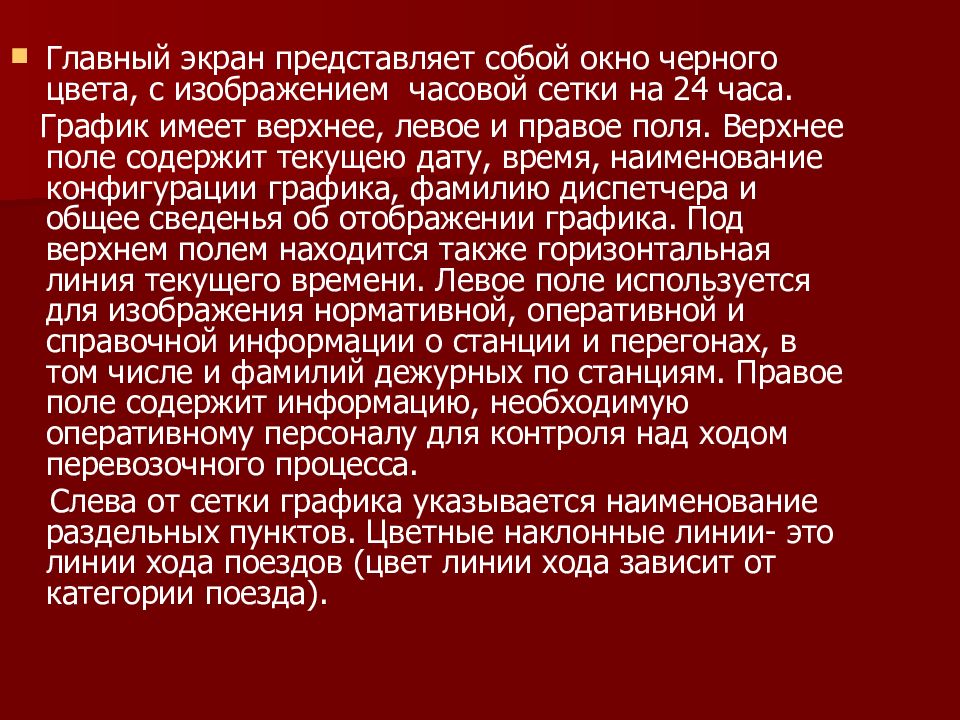

Главный экран представляет собой окно черного цвета, с изображением часовой сетки на 24 часа. График имеет верхнее, левое и правое поля. Верхнее поле содержит текущею дату, время, наименование конфигурации графика, фамилию диспетчера и общее сведенья об отображении графика. Под верхнем полем находится также горизонтальная линия текущего времени. Левое поле используется для изображения нормативной, оперативной и справочной информации о станции и перегонах, в том числе и фамилий дежурных по станциям. Правое поле содержит информацию, необходимую оперативному персоналу для контроля над ходом перевозочного процесса. Слева от сетки графика указывается наименование раздельных пунктов. Цветные наклонные линии- это линии хода поездов (цвет линии хода зависит от категории поезда).

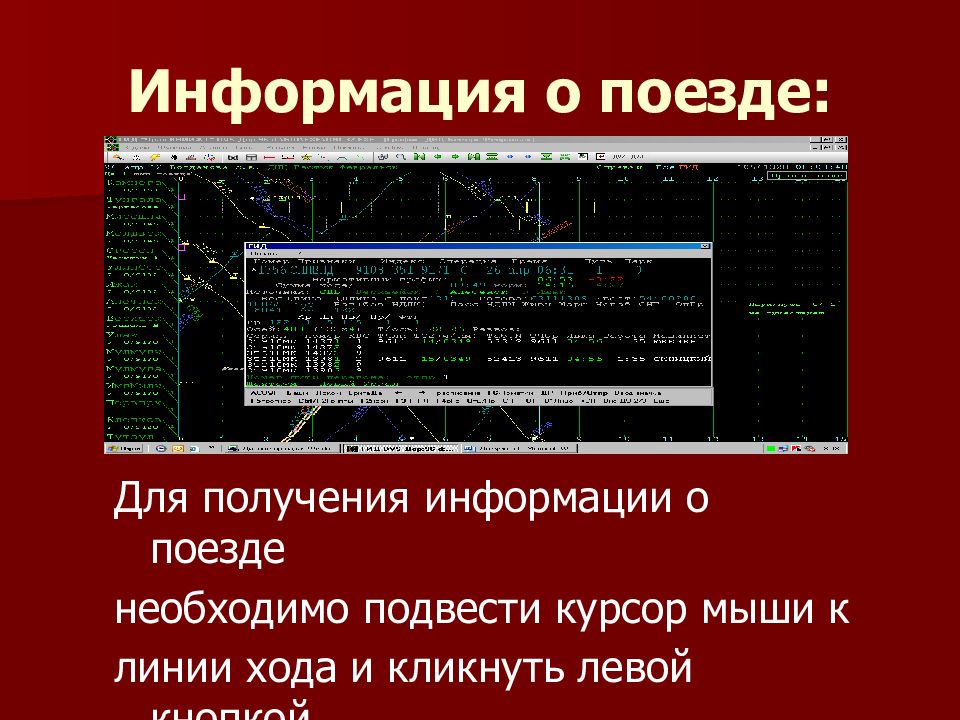

Для получения информации о поезде необходимо подвести курсор мыши к линии хода и кликнуть левой кнопкой мыши один раз.

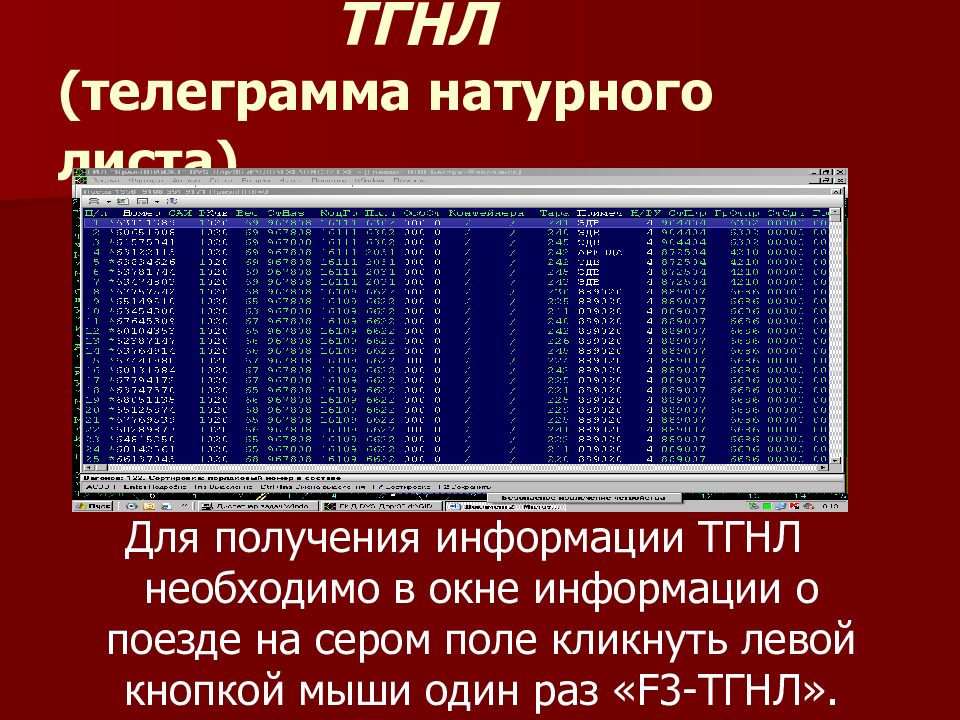

Для получения информации ТГНЛ необходимо в окне информации о поезде на сером поле кликнуть левой кнопкой мыши один раз « F 3-ТГНЛ».

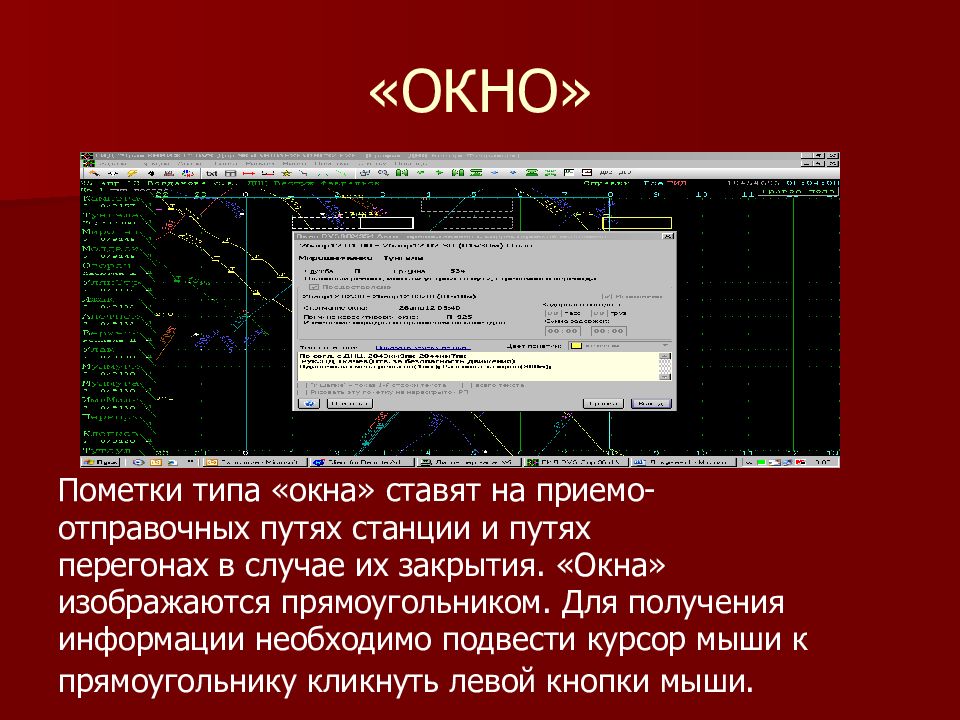

Пометки типа «окна» ставят на приемо - отправочных путях станции и путях перегонах в случае их закрытия. «Окна» изображаются прямоугольником. Для получения информации необходимо подвести курсор мыши к прямоугольнику кликнуть левой кнопки мыши.

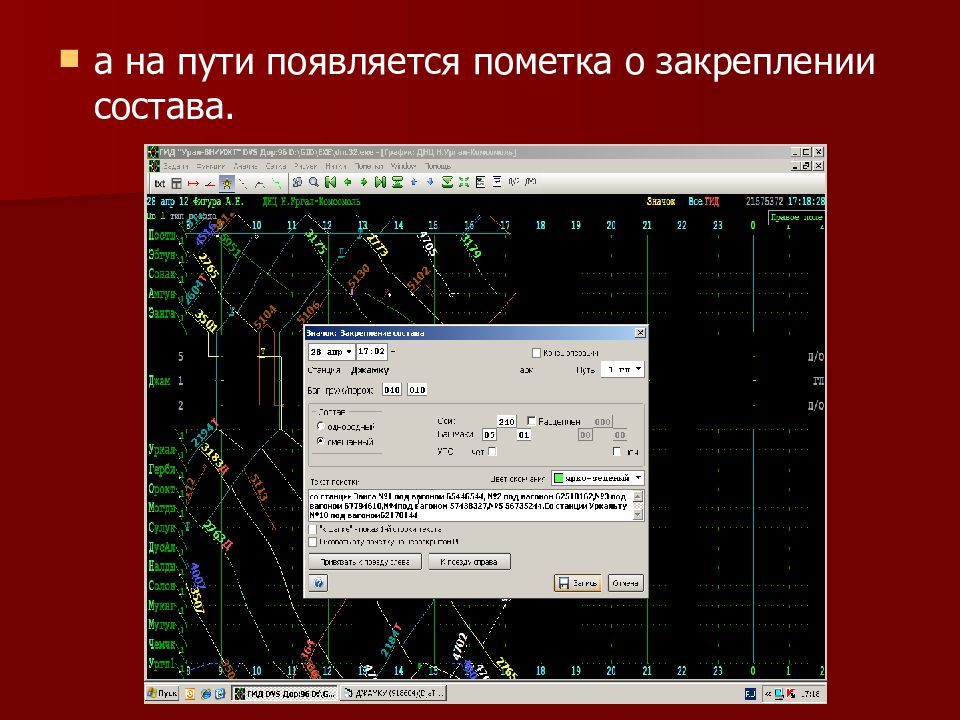

а на пути появляется пометка о закреплении состава.
