Иннервация зубов и челюстей. Топографическая анатомия тройничного нерва.
Тройничный нерв - гассеров узел Глазничный нерв Верхнечелюстной нерв Нижнечелюстной нерв Гассеров узел 1 мост Тройничный нерв Чувствительный корешок Двигательный корешок Portio minor Portio major

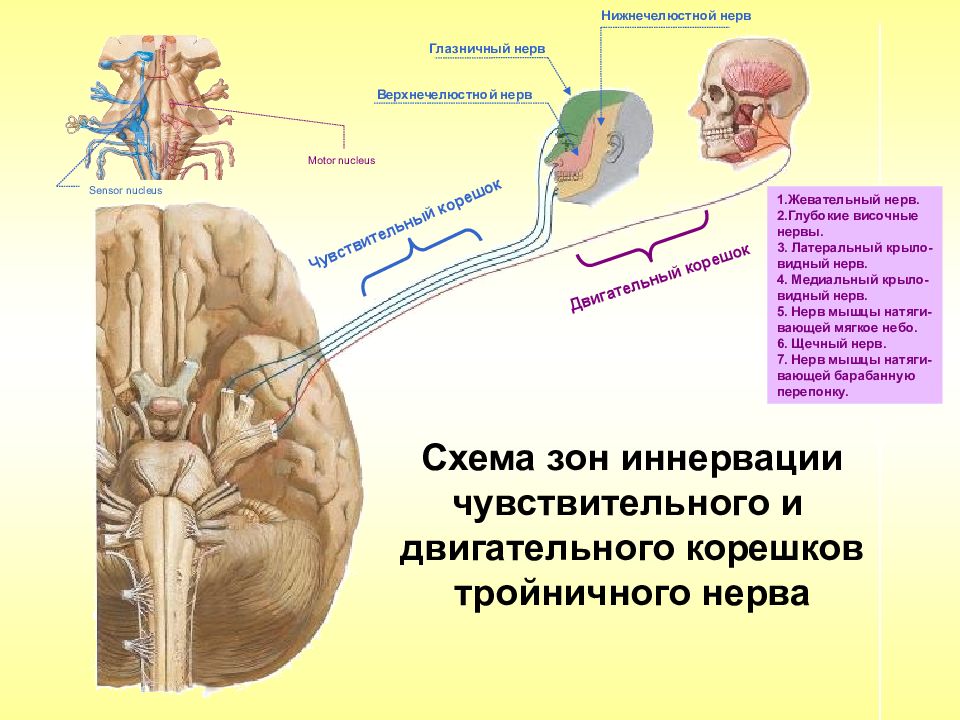

Схема зон иннервации чувствительного и двигательного корешков тройничного нерва Глазничный нерв Верхнечелюстной нерв Нижнечелюстной нерв Чувствительный корешок Двигательный корешок 1.Жевательный нерв. 2.Глубокие височные нервы. 3. Латеральный крыло- видный нерв. 4. Медиальный крыло- видный нерв. 5. Нерв мышцы натяги- вающей мягкое небо. 6. Щечный нерв. 7. Нерв мышцы натяги- вающей барабанную перепонку. Motor nucleus Sensor nucleus
Первая ветвь тройничного нерва – глазничный нерв Глазодвигательный нерв Гассеров узел Нижнечелюстной нерв Верхнечелюстной нерв Ресничный узел Короткие ресничные нервы Лобный нерв Надблоковый нерв Слезный нерв n. supraorbitalis Лобная ветвь Носоресничный нерв 2
Вторая ветвь тройничного нерва – верхнечелюстной нерв Видиев нерв Задне-верхние альвеолярные нервы Подглазничный нерв Скулолицевой нерв Скуловой нерв Крылонебный узел Скуловисочный нерв Глазничный нерв Слезный нерв 3
Вторая ветвь тройничного нерва – верхнечелюстной нерв Малая гусиная лапка Верхнее зубное сплетение Небные нервы Крылонебный узел Видиев нерв Глазничный нерв Скуловой нерв Подглазничный нерв заднее среднее переднее Гассеров узел Передние верхнелуночковые нервы Задние верхнелуночковые нервы 4

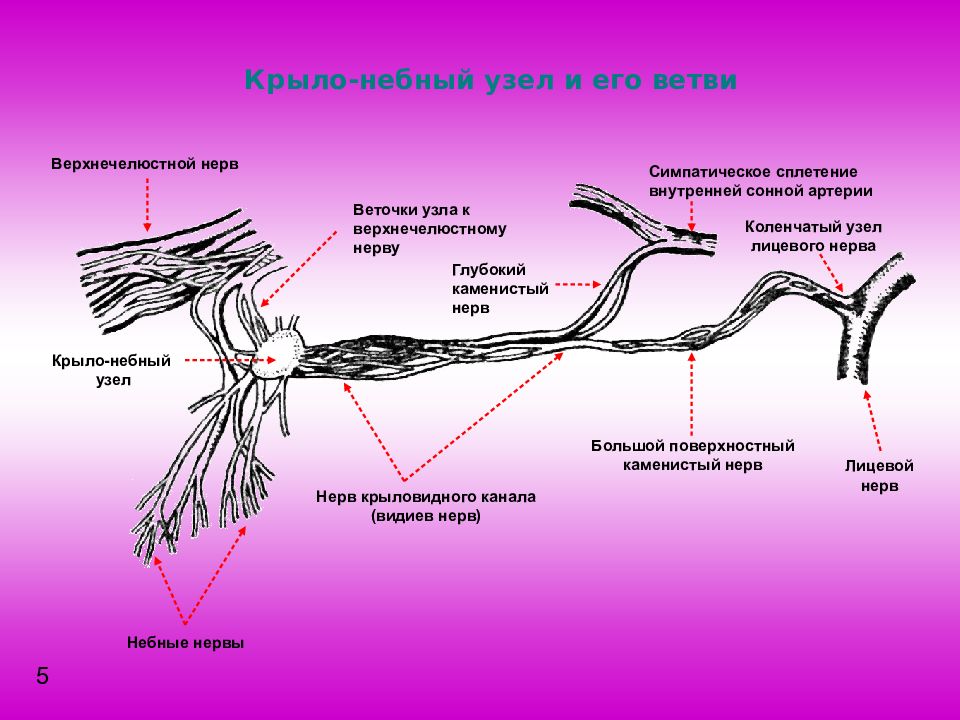

Крыло-небный узел и его ветви Крыло-небный узел Верхнечелюстной нерв Веточки узла к верхнечелюстному нерву Глубокий каменистый нерв Нерв крыловидного канала (видиев нерв) Небные нервы Большой поверхностный каменистый нерв Симпатическое сплетение внутренней сонной артерии Коленчатый узел лицевого нерва Лицевой нерв 5
Крыло-небный узел и его ветви Крыло-небный узел Крыло-небный узел Нерв крыловидного канала Верхние задние носовые ветви Нижние задние носовые ветви Большой небный нерв Средний и задний небные нервы Передний небный нерв Обанятельные нервы Глубокий каменистый нерв Большой поверхностный каменистый нерв Задние верхние альвеолярные нервы Скуловисочный нерв Скулолицевой нерв Гассеров узел
Крыло-небный узел и его ветви узел Небные ветви Носо-небный нерв Резцовый канал Крыло-небный узел Нерв крыловидного канала (видиев нерв) Верхние задние носовые ветви Нижние задние носовые ветви Передний (большой) небный нерв Средний и задний (малые) небные нервы Внутренняя сонная артерия 6

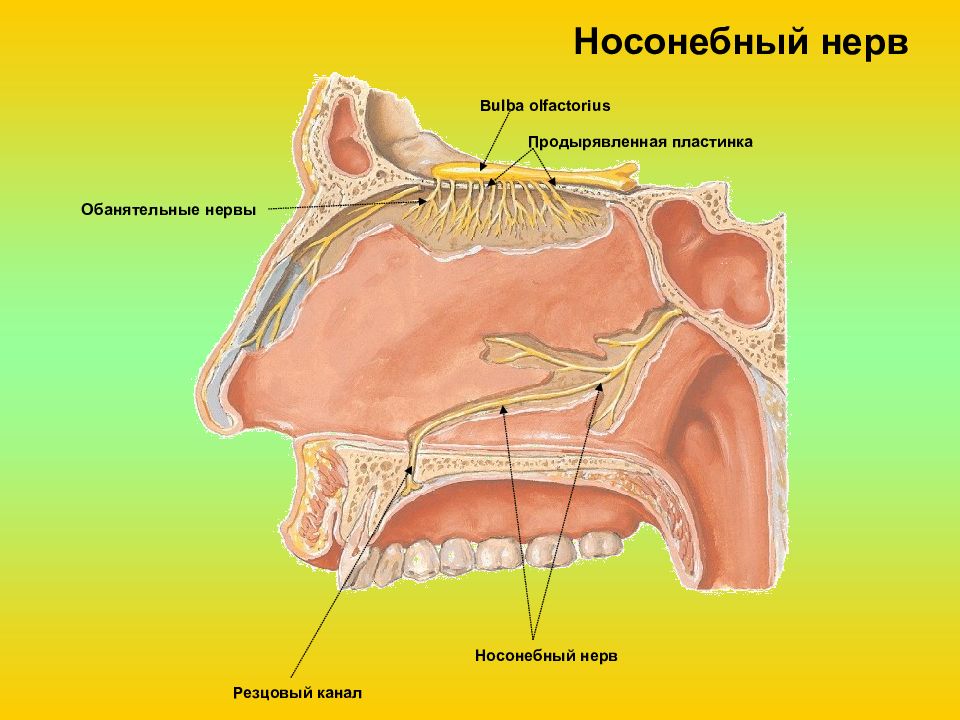

Носонебный нерв Резцовый канал Носонебный нерв Bulba olfactorius Продырявленная пластинка Обанятельные нервы
Схема зон иннервации чувствительного и двигательного корешков тройничного нерва Глазничный нерв Верхнечелюстной нерв Нижнечелюстной нерв Чувствительный корешок Двигательный корешок 1.Жевательный нерв. 2.Глубокие височные нервы. 3. Латеральный крыло- видный нерв. 4. Медиальный крыло- видный нерв. 5. Нерв мышцы натяги- вающей мягкое небо. 6. Щечный нерв. 7. Нерв мышцы натяги- вающей барабанную перепонку. Motor nucleus Sensor nucleus
Третья ветвь тройничного нерва – нижнечелюстной нерв Овальное отверстие Щечный нерв Верхнечелюстная артерия Нижнелуночковый нерв Язычный нерв Челюстно-подъязычный нерв
Третья ветвь тройничного нерва – нижнечелюстной нерв Глубокие височные нервы Латеральный крыловидный нерв Щечный нерв Подчелюстной узел Подъязычный нерв Язычный нерв Ушно-височный нерв Овальное отверстие ч Челюстно-подъязычный нерв Язычный нерв Нижнелуночковый нерв Внутренняя яремная вена
Третья ветвь тройничного нерва – нижнечелюстной нерв Язычный нерв Овальное отверстие Нижнелуночковый нерв Ушно-височный нерв Ganglion Oticum Язычный нерв Нижнелуночковый нерв Верхнечелюстная артерия

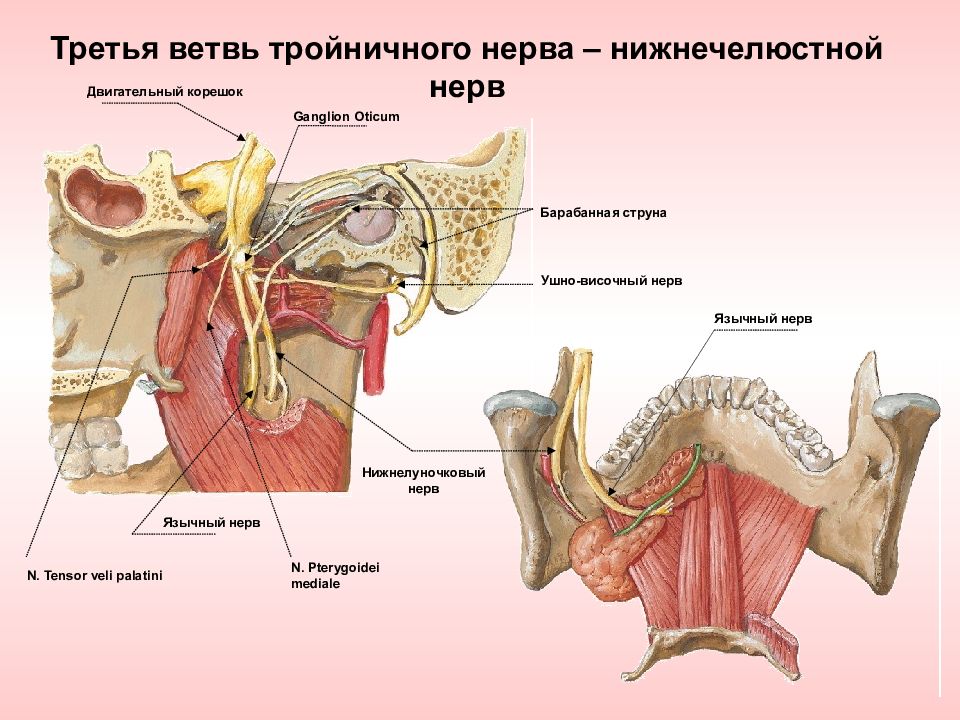

Третья ветвь тройничного нерва – нижнечелюстной нерв Двигательный корешок Ganglion Oticum Язычный нерв Нижнелуночковый нерв N. Tensor veli palatini N. Pterygoidei mediale Барабанная струна Ушно-височный нерв Язычный нерв
Ветви нижнечелюстного нерва Нижнелуночковый нерв Челюстно-подъязычный нерв Язычный нерв Щечный нерв Барабанная струна Лицевой нерв Ушно-височный нерв Глазничный нерв Резцовый нерв Нижнечелюстной нерв Язычный нерв Щечный нерв Челюстно-подъязычный нерв Подчелюстной узел
Ушной узел Лицевой нерв Барабанная струна Двигательный корешок тройничного нерва Чувствительный корешок тройничного нерва Глубокий и большой поверхностный каменистый нервы Большой и малый небные нервы Челюстно-подъязычный нерв Нижнелуночковый нерв Внутренняя сонная артерия Крыло-небный узел Язычный нерв Верхние задние носовые ветви Нижние задние носовые ветви Медиальный крыловидный нерв Корешки и ветви ушного узла Ветви тройничного нерва
Вегетативные узлы головы Ресничный узел Крыло-небный узел Ушной узел Подчелюстной узел Подъязычный узел Коленчатый узел 1 2 3 4 5 6
