1 Чугунков В.В. Основные характеристики и особенности наземного оборудования ракетных комплексов стратегического назначения Конспект лекций по дисциплине «Наземное оборудование ракетных комплексов» Москва 20 15

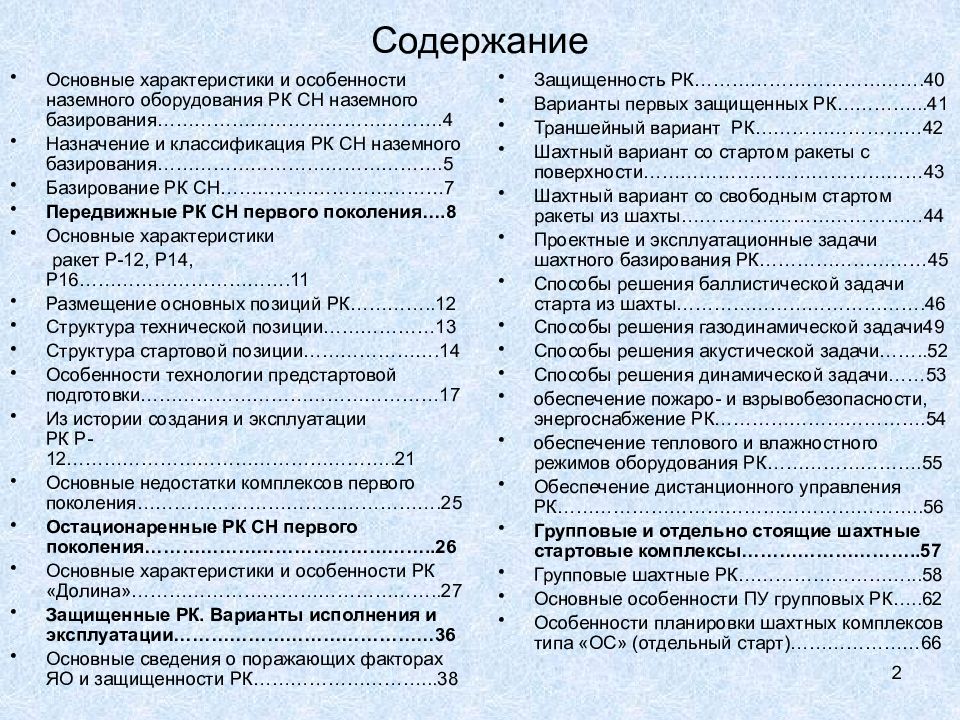

2 Содержание Основные характеристики и особенности наземного оборудования РК СН наземного базирования……………………………………….4 Назначение и классификация РК СН наземного базирования……………………………………….5 Базирование РК СН………………………………7 Передвижные РК СН первого поколения….8 Основные характеристики ракет Р-12, Р14, Р16…………………………….11 Размещение основных позиций РК…………..12 Структура технической позиции………………13 Структура стартовой позиции………………….14 Особенности технологии предстартовой подготовки…………………………………………17 Из истории создания и эксплуатации РК Р-12……………………………………………..21 Основные недостатки комплексов первого поколения………………………………………….25 Остационаренные РК СН первого поколения………………………………………..26 Основные характеристики и особенности РК «Долина»…………………………………………..27 Защищенные РК. Варианты исполнения и эксплуатации……………………………………36 Основные сведения о поражающих факторах ЯО и защищенности РК………………………...38 Защищенность РК……………………………….40 Варианты первых защищенных РК…………...41 Траншейный вариант РК………………………42 Шахтный вариант со стартом ракеты с поверхности………………………………………43 Шахтный вариант со свободным стартом ракеты из шахты…………………………………44 Проектные и эксплуатационные задачи шахтного базирования РК………………………45 Способы решения баллистической задачи старта из шахты………………………………….46 Способы решения газодинамической задачи49 Способы решения акустической задачи……..52 Способы решения динамической задачи……53 обеспечение пожаро- и взрывобезопасности, энергоснабжение РК…………………………….54 обеспечение теплового и влажностного режимов оборудования РК…………………….55 Обеспечение дистанционного управления РК…………………………………………………..56 Групповые и отдельно стоящие шахтные стартовые комплексы………………………..57 Групповые шахтные РК………………………...58 Основные особенности ПУ групповых РК…..62 Особенности планировки шахтных комплексов типа «ОС» (отдельный старт)…………………66

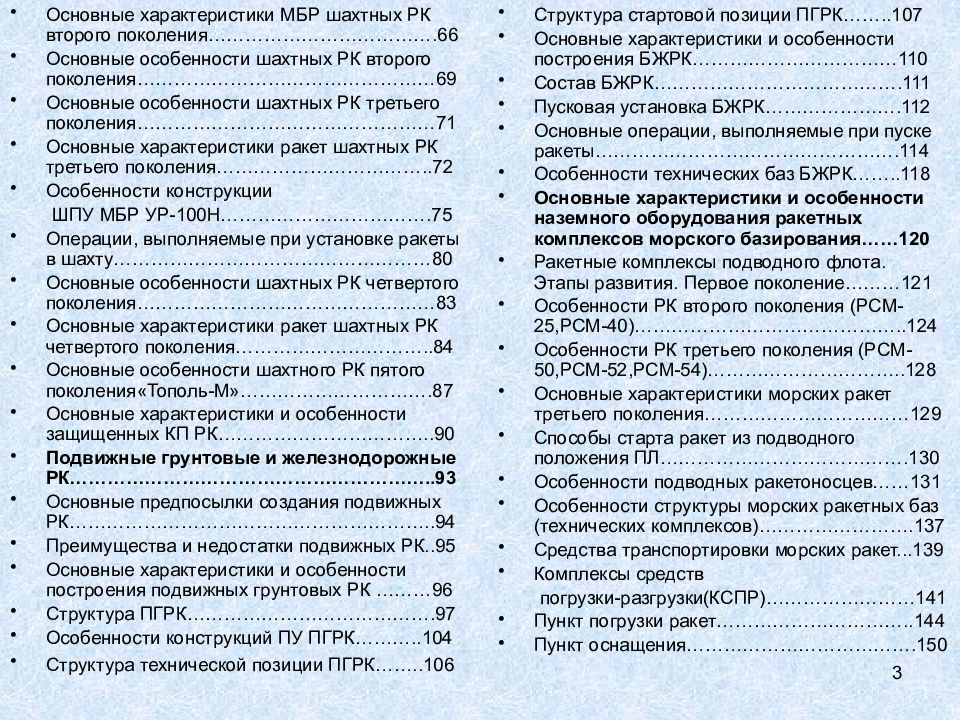

3 Основные характеристики МБР шахтных РК второго поколения……………………………….66 Основные особенности шахтных РК второго поколения…………………………………………69 Основные особенности шахтных РК третьего поколения…………………………………………71 Основные характеристики ракет шахтных РК третьего поколения……………………………..72 Особенности конструкции ШПУ МБР УР-100Н…………………………….75 Операции, выполняемые при установке ракеты в шахту……………………………………………80 Основные особенности шахтных РК четвертого поколения…………………………………………83 Основные характеристики ракет шахтных РК четвертого поколения…………………………..84 Основные особенности шахтного РК пятого поколения«Тополь-М»………………………….87 Основные характеристики и особенности защищенных КП РК……………………………..90 Подвижные грунтовые и железнодорожные РК…………………………………………………..93 Основные предпосылки создания подвижных РК…………………………………………………..94 Преимущества и недостатки подвижных РК..95 Основные характеристики и особенности построения подвижных грунтовых РК ………96 Структура ПГРК………………………………….97 Особенности конструкций ПУ ПГРК………..104 Структура технической позиции ПГРК……..106 Структура стартовой позиции ПГРК……..107 Основные характеристики и особенности построения БЖРК……………………………110 Состав БЖРК………………………………….111 Пусковая установка БЖРК………………….112 Основные операции, выполняемые при пуске ракеты………………………………………….114 Особенности технических баз БЖРК……..118 Основные характеристики и особенности наземного оборудования ракетных комплексов морского базирования……120 Ракетные комплексы подводного флота. Этапы развития. Первое поколение………121 Особенности РК второго поколения (РСМ-25,РСМ-40)……………………………………..124 Особенности РК третьего поколения (РСМ-50,РСМ-52,РСМ-54)…………………………..128 Основные характеристики морских ракет третьего поколения……………………………129 Способы старта ракет из подводного положения ПЛ………………………………….130 Особенности подводных ракетоносцев……131 Особенности структуры морских ракетных баз (технических комплексов)…………………….137 Средства транспортировки морских ракет...139 Комплексы средств погрузки-разгрузки(КСПР)……………………141 Пункт погрузки ракет…………………………..144 Пункт оснащения……………………………….150

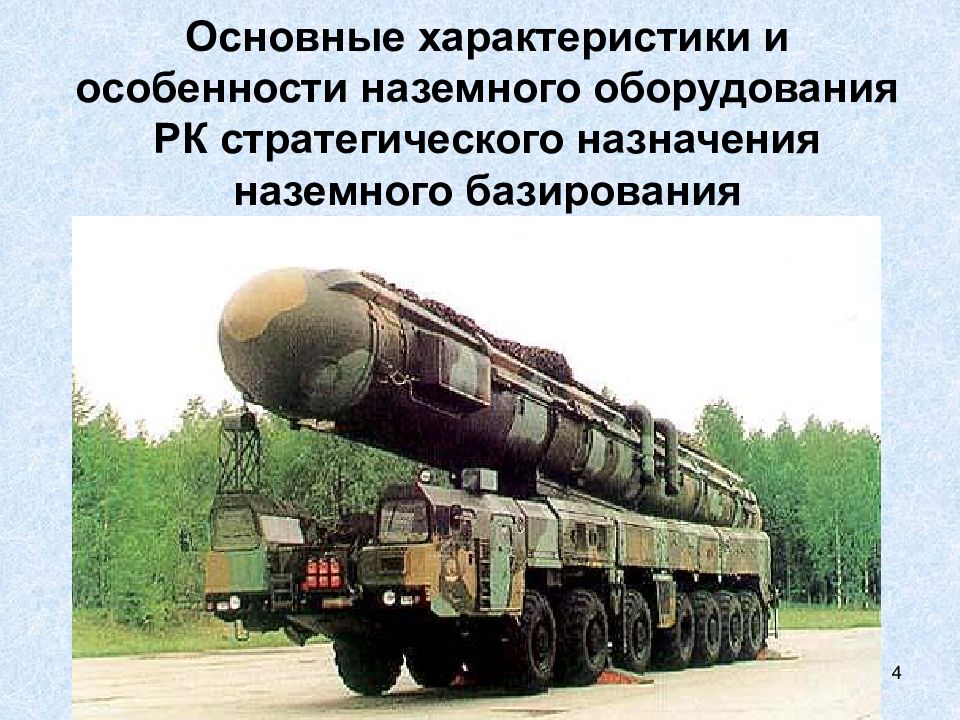

4 Основные характеристики и особенности наземного оборудования РК стратегического назначения наземного базирования

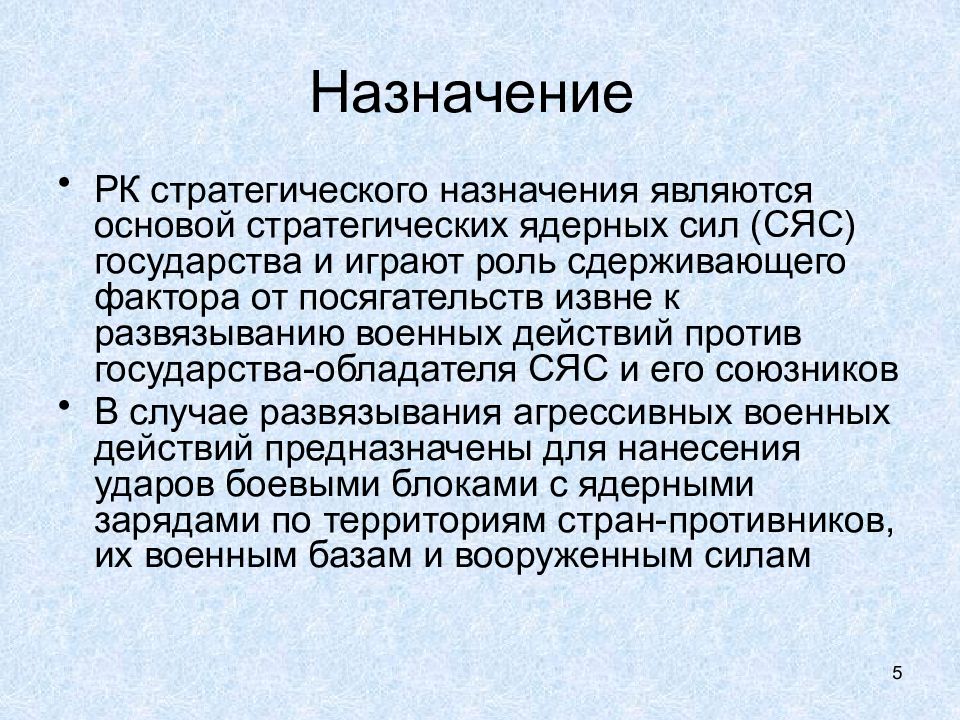

5 Назначение РК стратегического назначения являются основой стратегических ядерных сил (СЯС) государства и играют роль сдерживающего фактора от посягательств извне к развязыванию военных действий против государства-обладателя СЯС и его союзников В случае развязывания агрессивных военных действий предназначены для нанесения ударов боевыми блоками с ядерными зарядами по территориям стран-противников, их военным базам и вооруженным силам

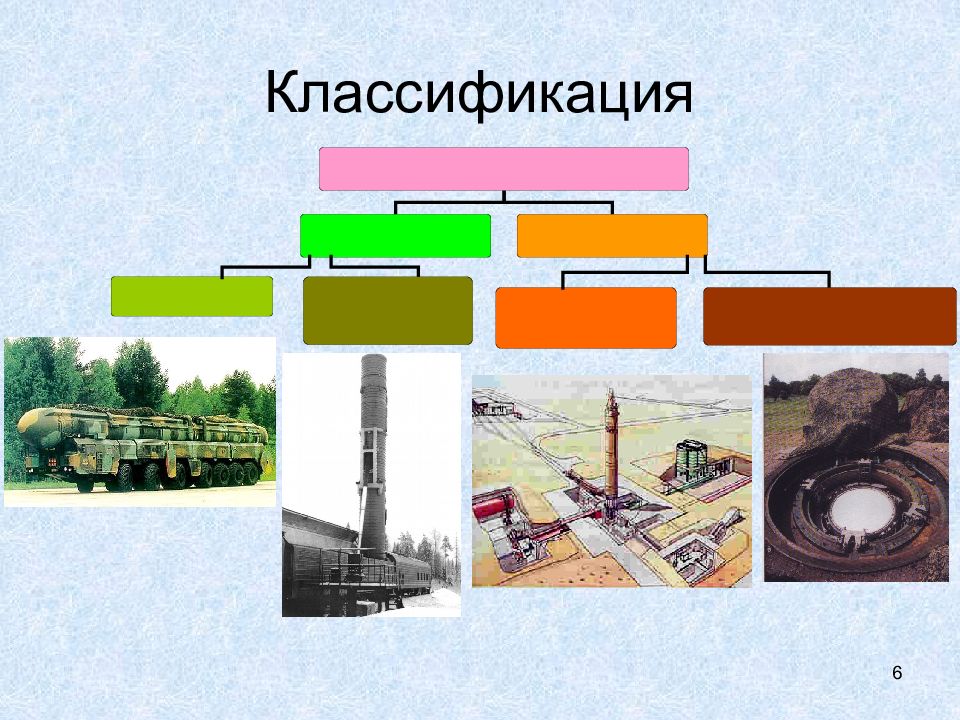

6 Классификация

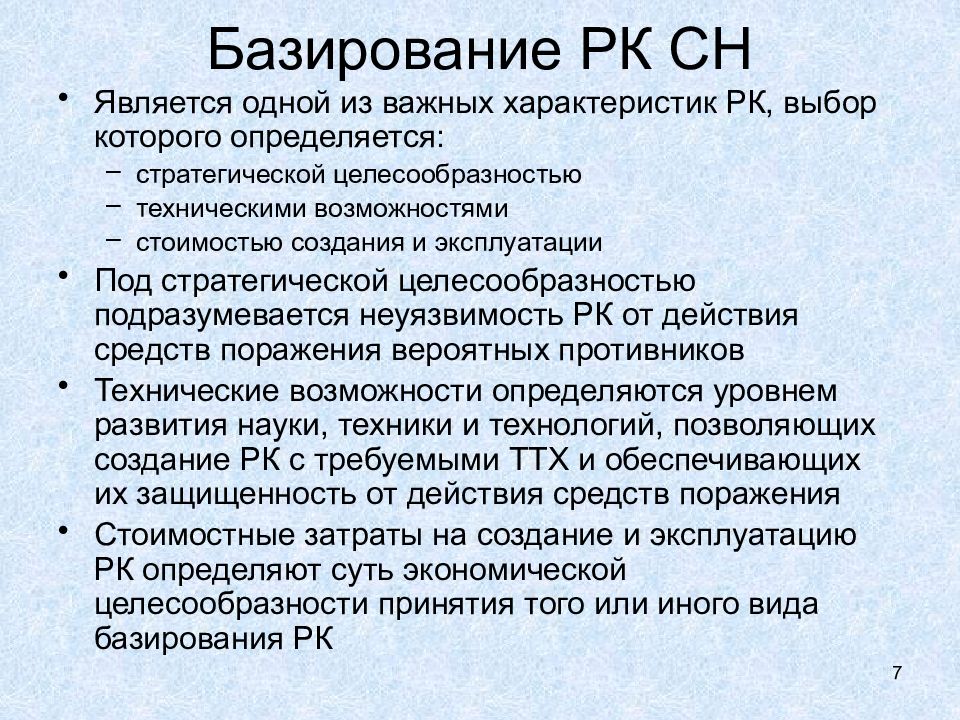

7 Базирование РК СН Является одной из важных характеристик РК, выбор которого определяется: стратегической целесообразностью техническими возможностями стоимостью создания и эксплуатации Под стратегической целесообразностью подразумевается неуязвимость РК от действия средств поражения вероятных противников Технические возможности определяются уровнем развития науки, техники и технологий, позволяющих создание РК с требуемыми ТТХ и обеспечивающих их защищенность от действия средств поражения Стоимостные затраты на создание и эксплуатацию РК определяют суть экономической целесообразности принятия того или иного вида базирования РК

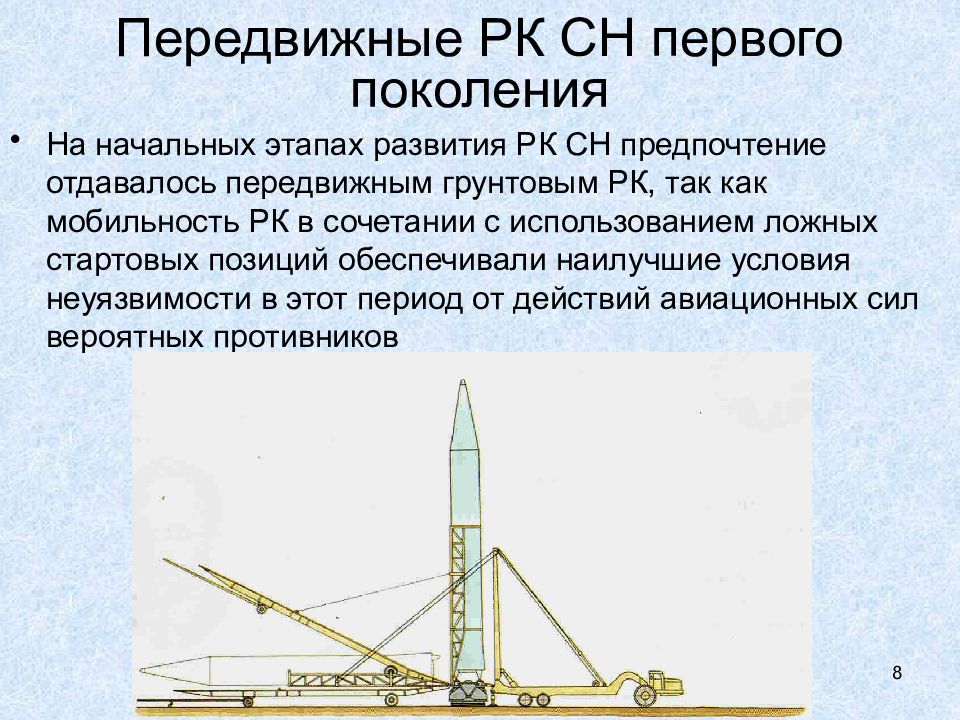

8 Передвижные РК СН первого поколения На начальных этапах развития РК СН предпочтение отдавалось передвижным грунтовым РК, так как мобильность РК в сочетании с использованием ложных стартовых позиций обеспечивали наилучшие условия неуязвимости в этот период от действий авиационных сил вероятных противников
9 Особенности построения передвижных РК СН первого поколения Главный конструктор ракет первый Главком РВСН Р12, Р14, Р16 – М.К.Янгель М.И.Неделин и
10 24 октября 1960 года - во время выполнения предстартовых работ, примерно за 15 минут до намеченного первого испытательного пуска ракеты Р-16, произошел несанкционированный запуск двигателей из-за прохождения преждевременной команды от токораспределителя на запуск двигательной установки второй ступени, ракета взорвалась на стартовой площадке. В огненном аду сразу же сгорели 76 человек, среди них - командующий Ракетными войсками маршал М.И.Неделин, большая группа ведущих специалистов КБ «Южное». Впоследствии в госпиталях из-за ожогов и отравлений скончалось еще 16 человек.

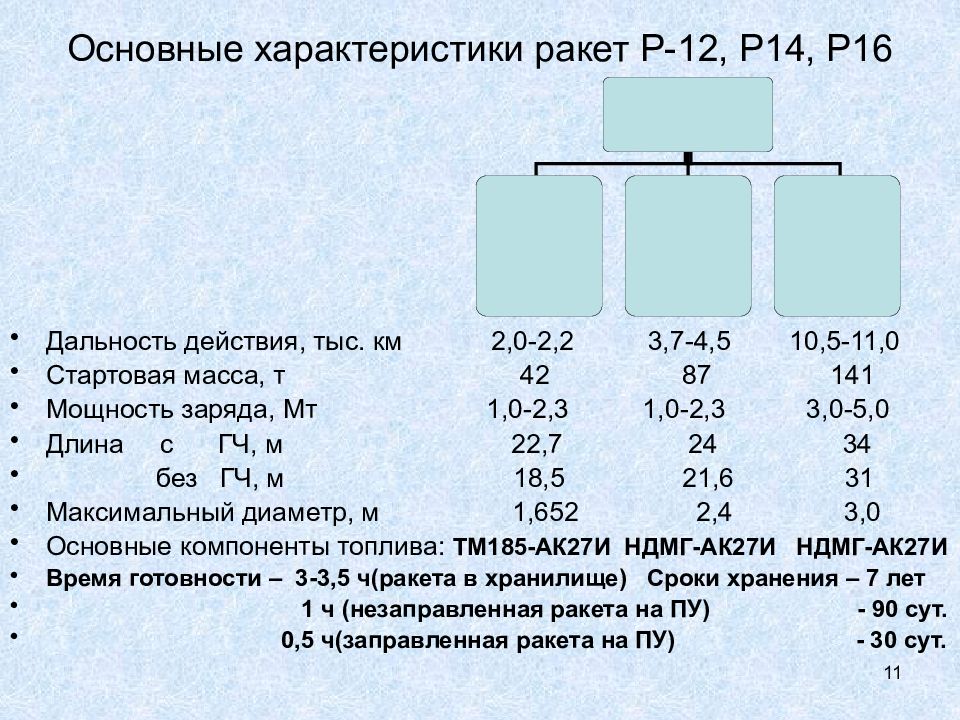

11 Основные характеристики ракет Р-12, Р14, Р16 Дальность действия, тыс. км 2,0-2,2 3,7-4,5 10,5-11,0 Стартовая масса, т 42 87 141 Мощность заряда, Мт 1,0-2,3 1,0-2,3 3,0-5,0 Длина с ГЧ, м 22,7 24 34 без ГЧ, м 18,5 21,6 31 Максимальный диаметр, м 1,652 2,4 3,0 Основные компоненты топлива: ТМ185-АК27И НДМГ-АК27И НДМГ-АК27И Время готовности – 3-3,5 ч(ракета в хранилище) Сроки хранения – 7 лет 1 ч (незаправленная ракета на ПУ) - 90 сут. 0,5 ч(заправленная ракета на ПУ) - 30 сут.

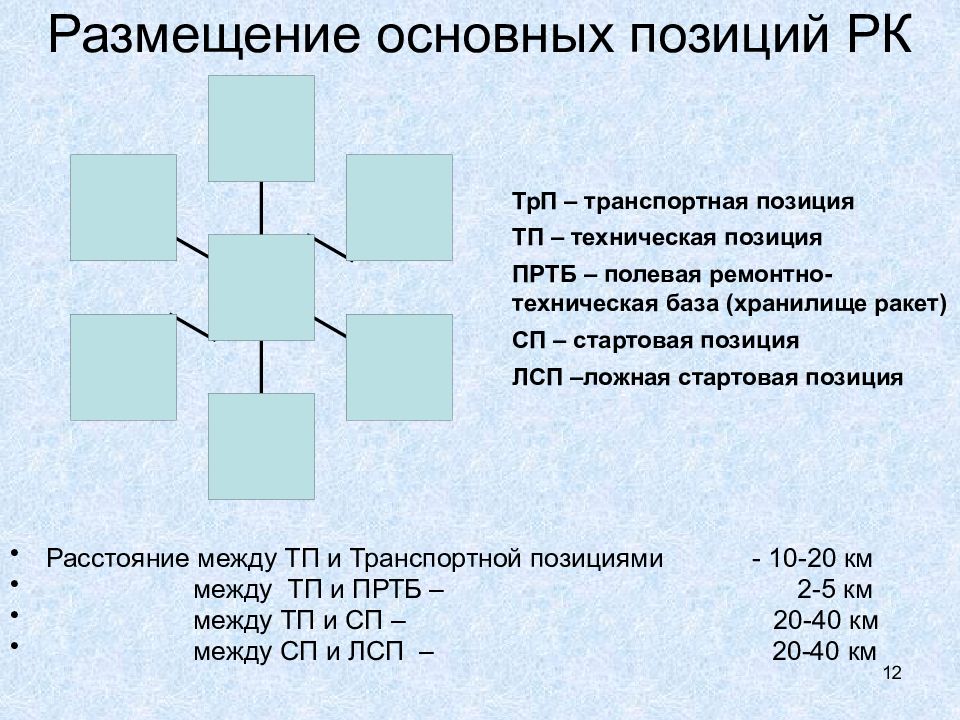

12 Размещение основных позиций РК Расстояние между ТП и Транспортной позициями - 10-20 км между ТП и ПРТБ – 2-5 км между ТП и СП – 20-40 км между СП и ЛСП – 20-40 км ТрП – транспортная позиция ТП – техническая позиция ПРТБ – полевая ремонтно-техническая база (хранилище ракет) СП – стартовая позиция ЛСП –ложная стартовая позиция
13 Структура технической позиции ВУ – временное укрытие (палатка) ЗИП – машина запасных частей и приспособлений КМ – кабельная машина КС – компрессорная станция МАИ – машина автономных испытаний МВП – машина воздухоподогреватель МГИ – машина горизонтальных испытаний МДЭС – машина дизель электрическая станция МЭП – машина электропреобразователь ВУ МГИ ЗИП КМ КС МВП МЭП МДЭС МДЭС МАИ С Ю ТТ
14 Структура стартовой позиции 1-пусковой стол; 2–установщик; 3-транспортно-установочная тележка; 4,5 – заправочная станция и автоцистерна горючего; 6,7 - заправочная станция и автоцистерны окислителя; 8 – компрессорная станция; 9 – ДЭС; 10-машина управления пуском; 11- машина вертикальных испытаний; 12- воздухоподогреватель; 13 – заправщик Н 2 О 2 ; 14- автовышка; 15 – кабельная машина; 16 – транспортная машина ГЧ 1 1 2 3 4 5 6 7 9 9 10 11 12 13 14 8 15 16
15 Схема стартовой площадки Р-12 1 – монолитный фундамент; 2 – фундаментное кольцо; 3 – бетонные плиты ОНП – основное направление пуска 42 м 4 м 1,6 м 0,2 м 1 2 3 ОНП
16 Основные агрегаты стартового комплекса Р-12 Транспортно-установочная тележка Установщик Автоцистерна
17 Особенности технологии предстартовой подготовки Доставка ракет к старту осуществляется на транспортно-установочной тележке в незаправленном состоянии. Перед установкой в вертикальное положение к ракете пристыковывалась ГЧ; После проведения операции установки ракеты на пусковой стол осуществлялась вертикализация ракеты и ее прицеливания путем поворота вокруг продольной оси вместе со стартовым столом в нужном направлении, После проведения вертикальных испытаний ракеты с помощью проверочного оборудования осуществлялась заправка компонентами топлива и сжатыми газами. Общее время подготовки к пуску составляло около трех часов и зависело от уровня обученности боевого расчета.
18 Схема установки Р-12 БРСД Р-12 на пусковом столе
19 Особенности установки Р-14 Использование подъема с противовесом за счет введения в конструкцию транспортно-установочной тележки(1) дополнительной фермы (корсета)(2) и гибкой связи(3) 1 2 3

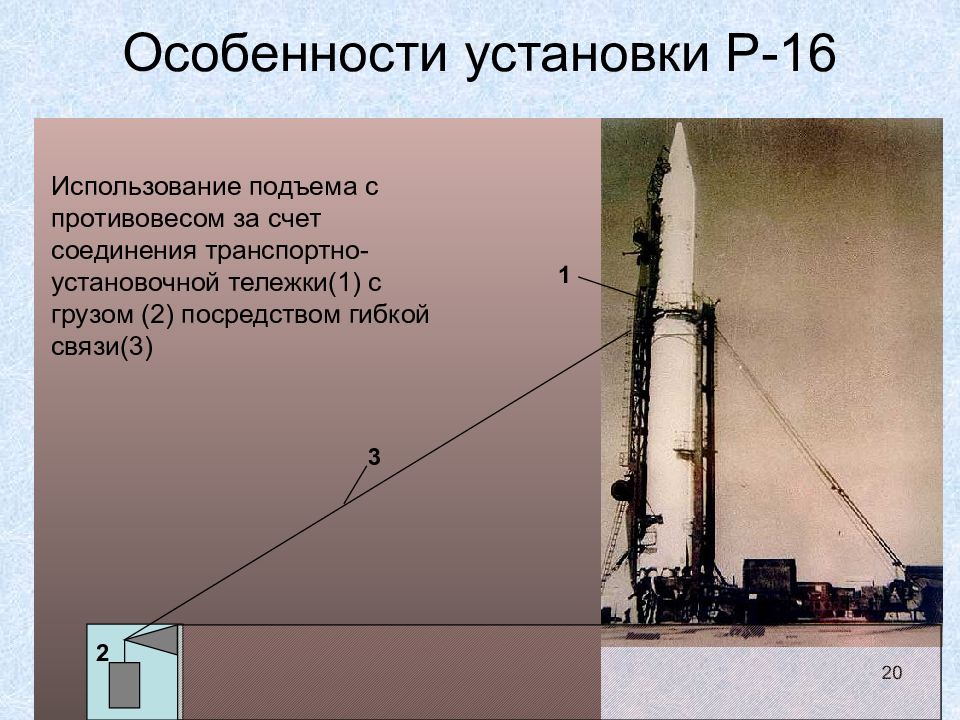

20 Особенности установки Р-16 Использование подъема с противовесом за счет соединения транспортно-установочной тележки(1) с грузом (2) посредством гибкой связи(3) 1 2 3

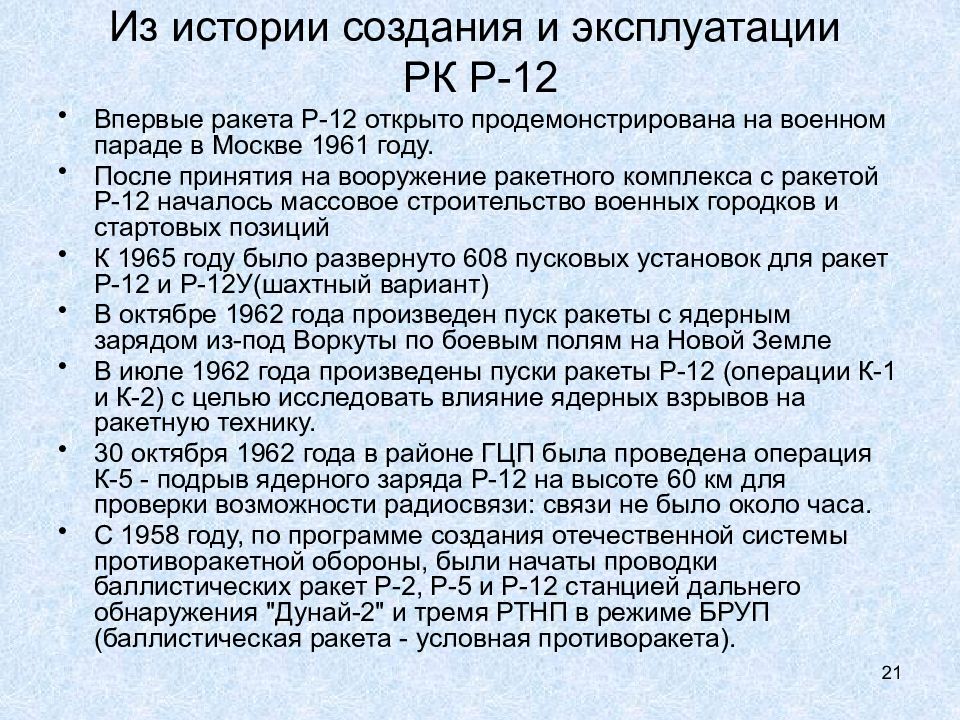

21 Из истории создания и эксплуатации РК Р-12 Впервые ракета Р-12 открыто продемонстрирована на военном параде в Москве 1961 году. После принятия на вооружение ракетного комплекса с ракетой Р-12 началось массовое строительство военных городков и стартовых позиций К 1965 году было развернуто 608 пусковых установок для ракет Р-12 и Р-12У(шахтный вариант) В октябре 1962 года произведен пуск ракеты с ядерным зарядом из-под Воркуты по боевым полям на Новой Земле В июле 1962 года произведены пуски ракеты Р-12 (операции К-1 и К-2) с целью исследовать влияние ядерных взрывов на ракетную технику. 30 октября 1962 года в районе ГЦП была проведена операция К-5 - подрыв ядерного заряда Р-12 на высоте 60 км для проверки возможности радиосвязи: связи не было около часа. С 1958 году, по программе создания отечественной системы противоракетной обороны, были начаты проводки баллистических ракет Р-2, Р-5 и Р-12 станцией дальнего обнаружения "Дунай-2" и тремя РТНП в режиме БРУП (баллистическая ракета - условная противоракета).

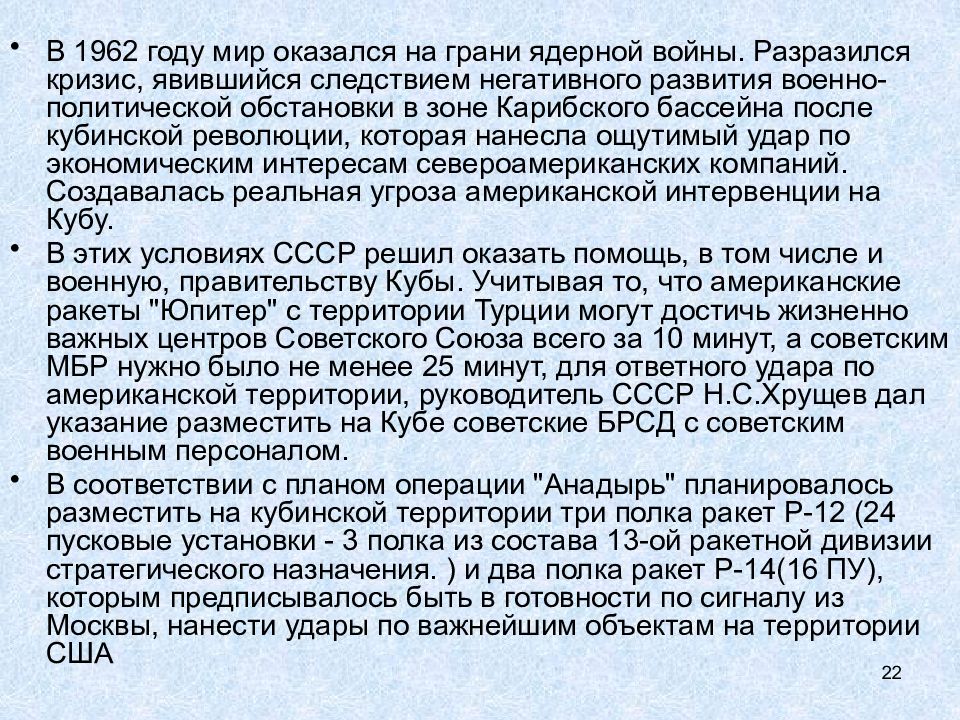

22 В 1962 году мир оказался на грани ядерной войны. Разразился кризис, явившийся следствием негативного развития военно-политической обстановки в зоне Карибского бассейна после кубинской революции, которая нанесла ощутимый удар по экономическим интересам североамериканских компаний. Создавалась реальная угроза американской интервенции на Кубу. В этих условиях СССР решил оказать помощь, в том числе и военную, правительству Кубы. Учитывая то, что американские ракеты "Юпитер" с территории Турции могут достичь жизненно важных центров Советского Союза всего за 10 минут, а советским МБР нужно было не менее 25 минут, для ответного удара по американской территории, руководитель СССР Н.С.Хрущев дал указание разместить на Кубе советские БРСД с советским военным персоналом. В соответствии с планом операции "Анадырь" планировалось разместить на кубинской территории три полка ракет Р-12 (24 пусковые установки - 3 полка из состава 13-ой ракетной дивизии стратегического назначения. ) и два полка ракет Р-14(16 ПУ), которым предписывалось быть в готовности по сигналу из Москвы, нанести удары по важнейшим объектам на территории США

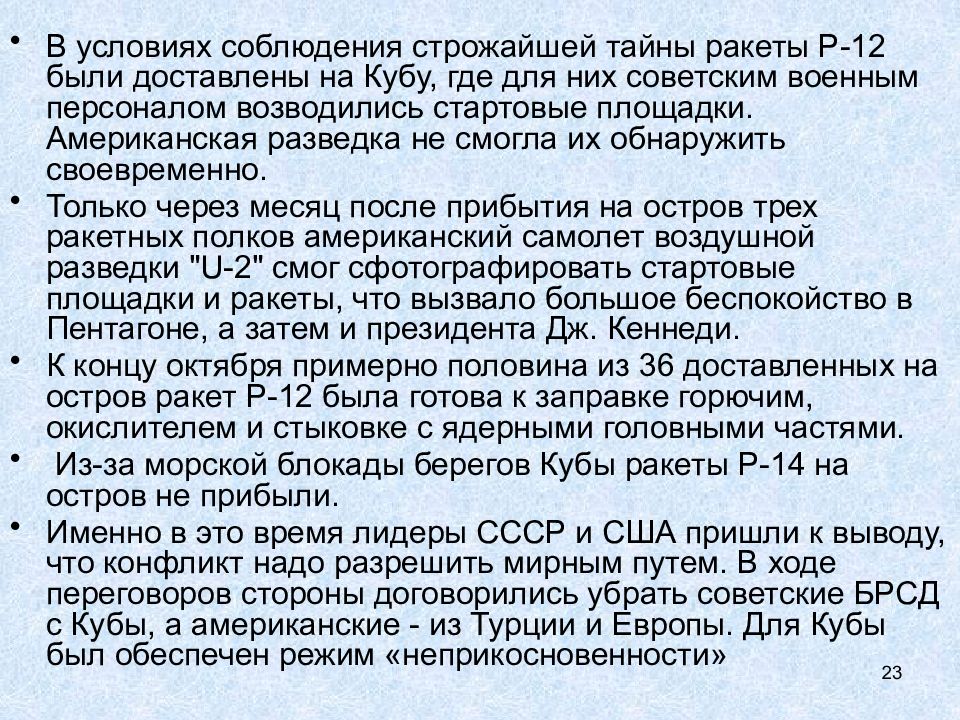

23 В условиях соблюдения строжайшей тайны ракеты Р-12 были доставлены на Кубу, где для них советским военным персоналом возводились стартовые площадки. Американская разведка не смогла их обнаружить своевременно. Только через месяц после прибытия на остров трех ракетных полков американский самолет воздушной разведки "U-2" смог сфотографировать стартовые площадки и ракеты, что вызвало большое беспокойство в Пентагоне, а затем и президента Дж. Кеннеди. К концу октября примерно половина из 36 доставленных на остров ракет Р-12 была готова к заправке горючим, окислителем и стыковке с ядерными головными частями. Из-за морской блокады берегов Кубы ракеты Р-14 на остров не прибыли. Именно в это время лидеры СССР и США пришли к выводу, что конфликт надо разрешить мирным путем. В ходе переговоров стороны договорились убрать советские БРСД с Кубы, а американские - из Турции и Европы. Для Кубы был обеспечен режим «неприкосновенности»

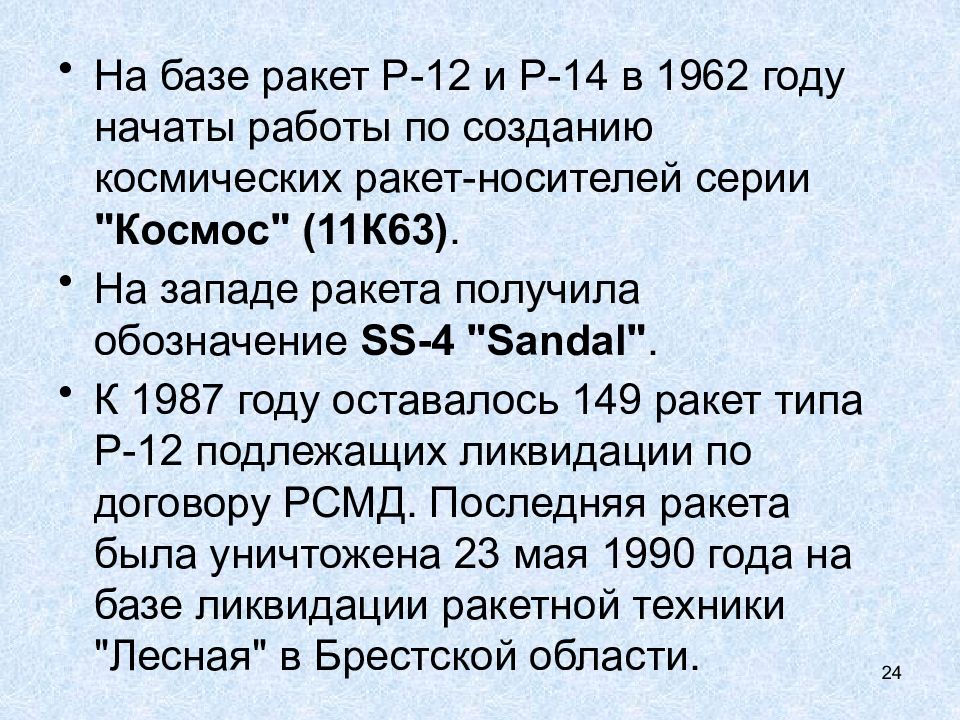

24 На базе ракет Р-12 и Р-14 в 1962 году начаты работы по созданию космических ракет-носителей серии "Космос" (11К63). На западе ракета получила обозначение SS-4 "Sandal". К 1987 году оставалось 149 ракет типа Р-12 подлежащих ликвидации по договору РСМД. Последняя ракета была уничтожена 23 мая 1990 года на базе ликвидации ракетной техники "Лесная" в Брестской области.

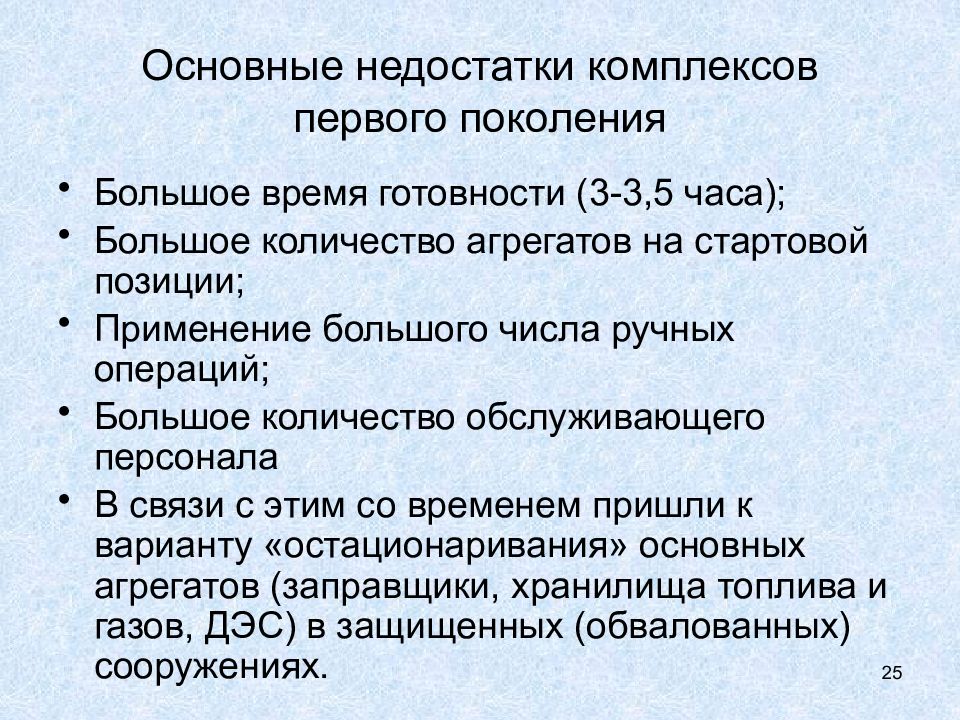

25 Основные недостатки комплексов первого поколения Большое время готовности (3-3,5 часа); Большое количество агрегатов на стартовой позиции; Применение большого числа ручных операций; Большое количество обслуживающего персонала В связи с этим со временем пришли к варианту «остационаривания» основных агрегатов (заправщики, хранилища топлива и газов, ДЭС) в защищенных (обвалованных) сооружениях.

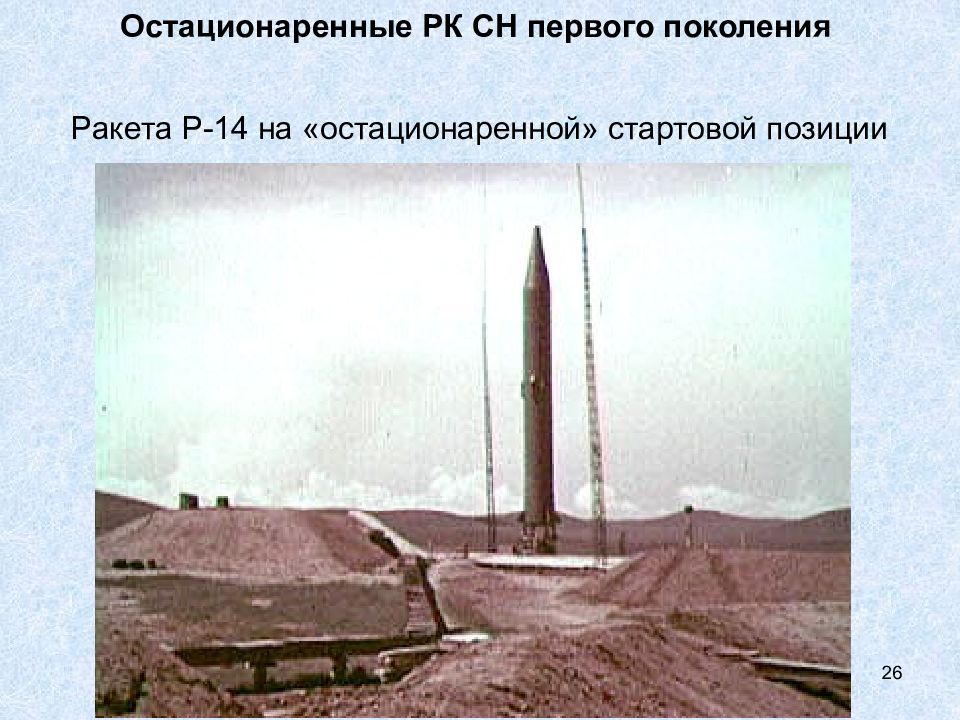

26 Ракета Р-14 на «остационаренной» стартовой позиции Остационаренные РК СН первого поколения
27 Основные характеристики и особенности РК «Долина» Для повышения скорости подготовки ракет к пуску для следующего комплекса ракеты Р9-а разработана технология автоматизированной подготовки к старту Ракета Р9-а МБР с ТТХ близкими к ТТХ Р-16 в качестве компонентов топлива использовались жидкий кислород и керосин
28 Особенности стартовой позиции Р9а В состав СК Р9а входило 2 ПУ 2 хранилища (с 4 ракетами в каждом) 2 стационарных установщика 4 хранилища компонентов топлива (2- для «О», 2 для «Г») хранилище сжатых газов Командный пункт
29 Общий вид стартовой позиции Ракеты хранились на специальных самоходных подъемно-транспортных тележках в специальных хранилищах при каждой пусковой установке.
30 Особенности операций предстартовой подготовки Схема установки ракету на ПУ Время установки МБР на стол, сек……………..30 Ракета опиралась на переходную раму, которая в свою очередь закреплялась на пусковом столе. Для удержания ракеты на ПУ от действия ветра использовался лафет установщика.

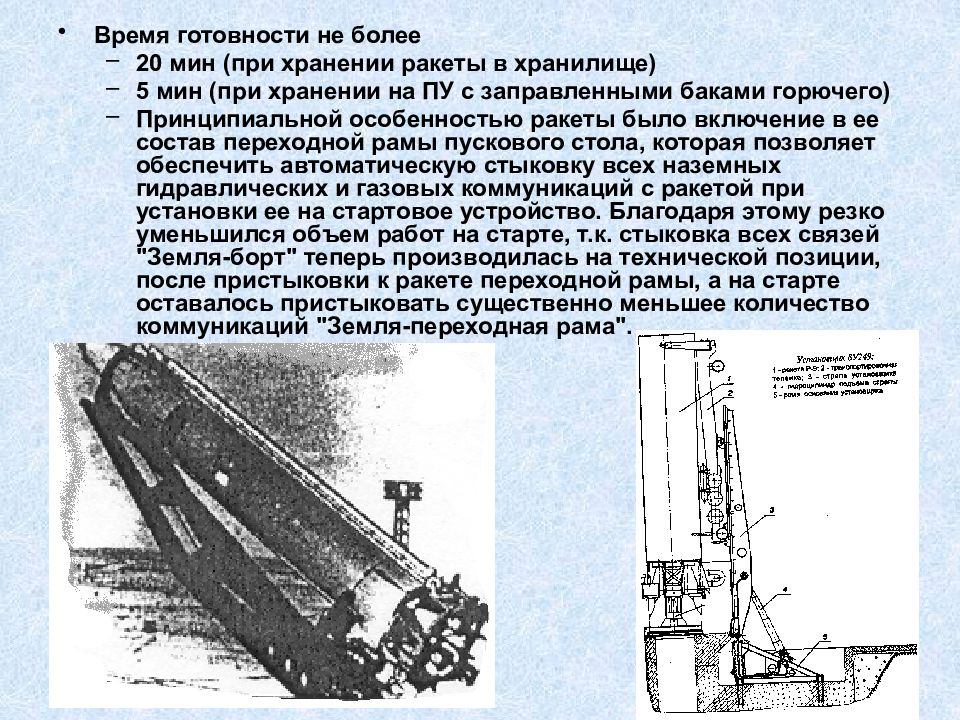

31 Время готовности не более 20 мин (при хранении ракеты в хранилище) 5 мин (при хранении на ПУ с заправленными баками горючего) Принципиальной особенностью ракеты было включение в ее состав переходной рамы пускового стола, которая позволяет обеспечить автоматическую стыковку всех наземных гидравлических и газовых коммуникаций с ракетой при установки ее на стартовое устройство. Благодаря этому резко уменьшился объем работ на старте, т.к. стыковка всех связей "Земля-борт" теперь производилась на технической позиции, после пристыковки к ракете переходной рамы, а на старте оставалось пристыковать существенно меньшее количество коммуникаций "Земля-переходная рама".

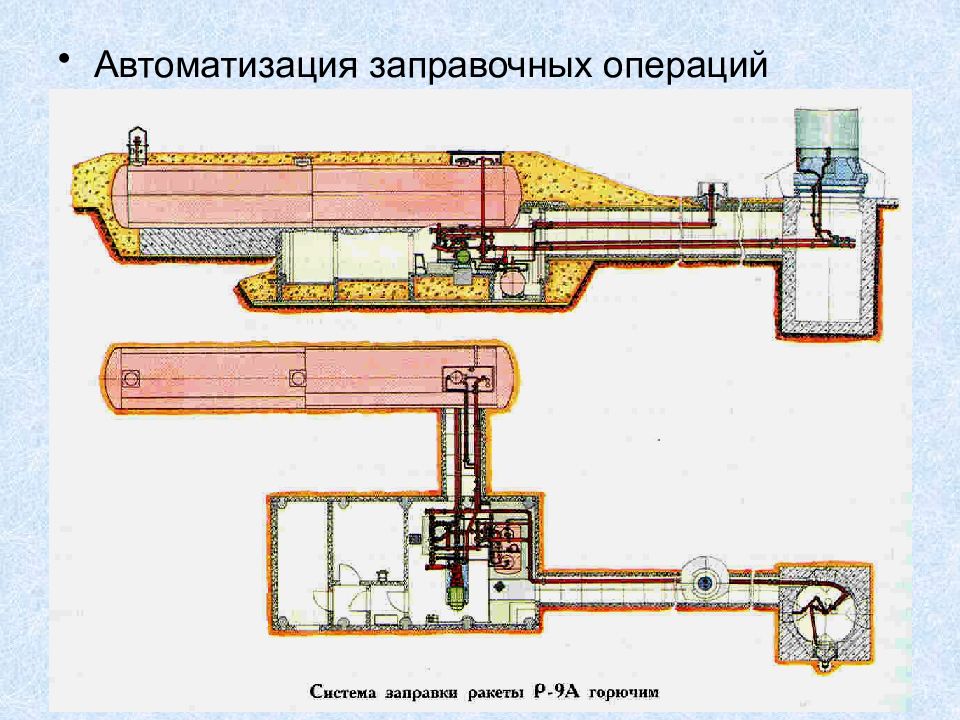

32 Автоматизация заправочных операций

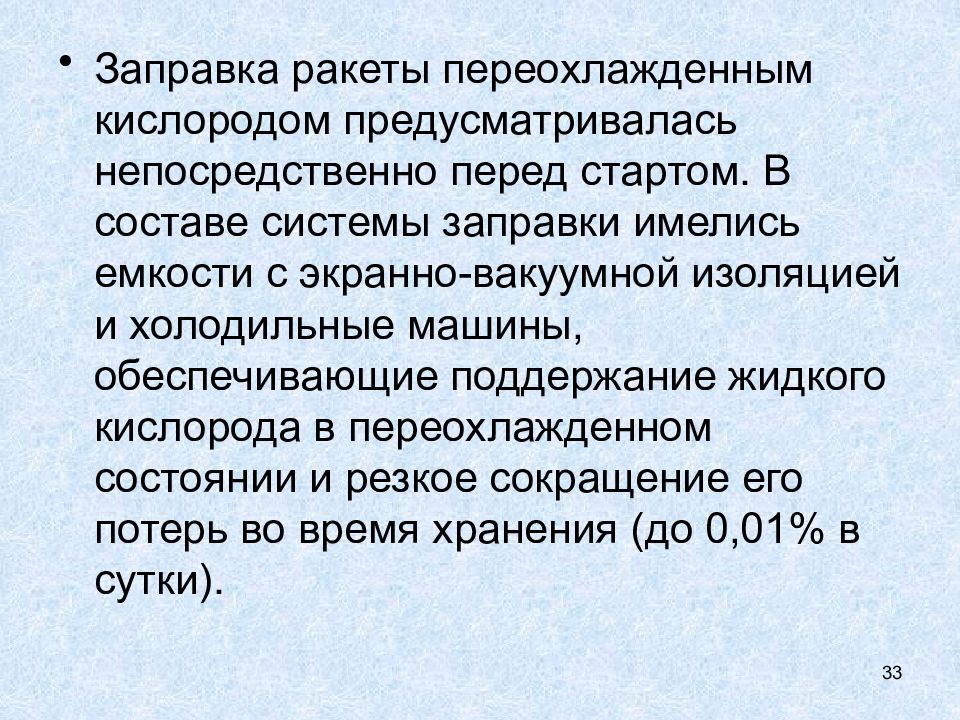

33 Заправка ракеты переохлажденным кислородом предусматривалась непосредственно перед стартом. В составе системы заправки имелись емкости с экранно-вакуумной изоляцией и холодильные машины, обеспечивающие поддержание жидкого кислорода в переохлажденном состоянии и резкое сокращение его потерь во время хранения (до 0,01% в сутки).

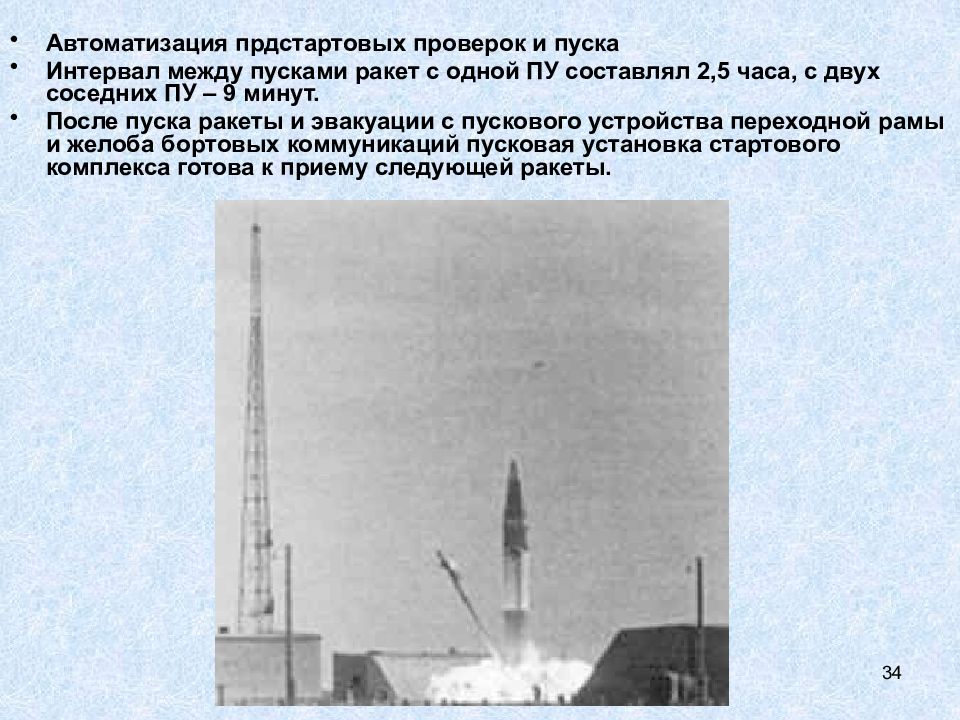

34 Автоматизация прдстартовых проверок и пуска Интервал между пусками ракет с одной ПУ составлял 2,5 часа, с двух соседних ПУ – 9 минут. После пуска ракеты и эвакуации с пускового устройства переходной рамы и желоба бортовых коммуникаций пусковая установка стартового комплекса готова к приему следующей ракеты.

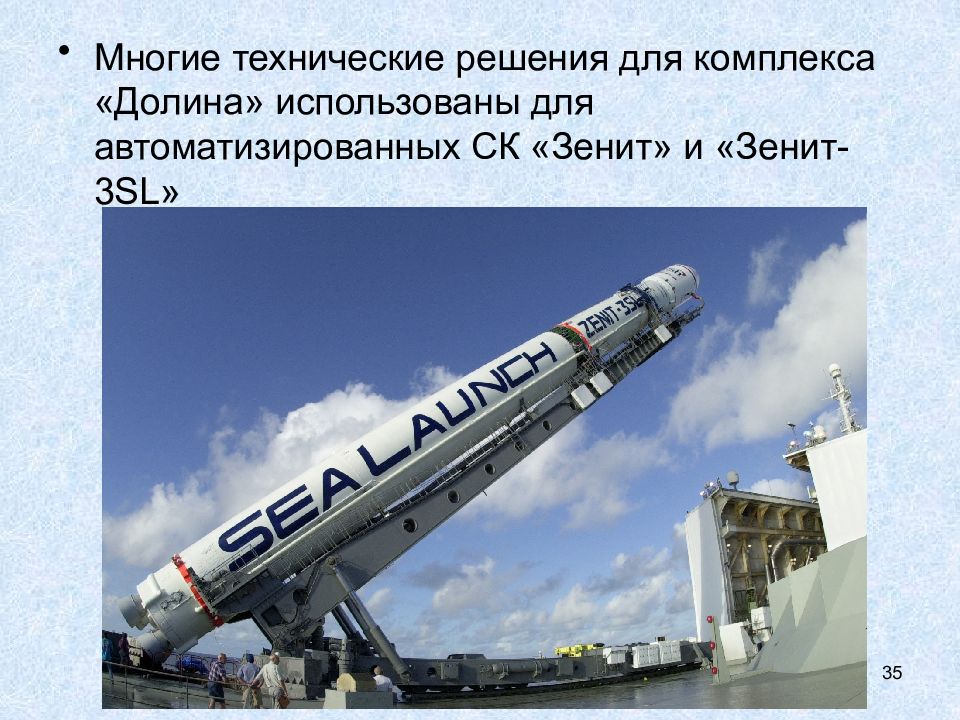

35 Многие технические решения для комплекса «Долина» использованы для автоматизированных СК «Зенит» и «Зенит-3 SL »

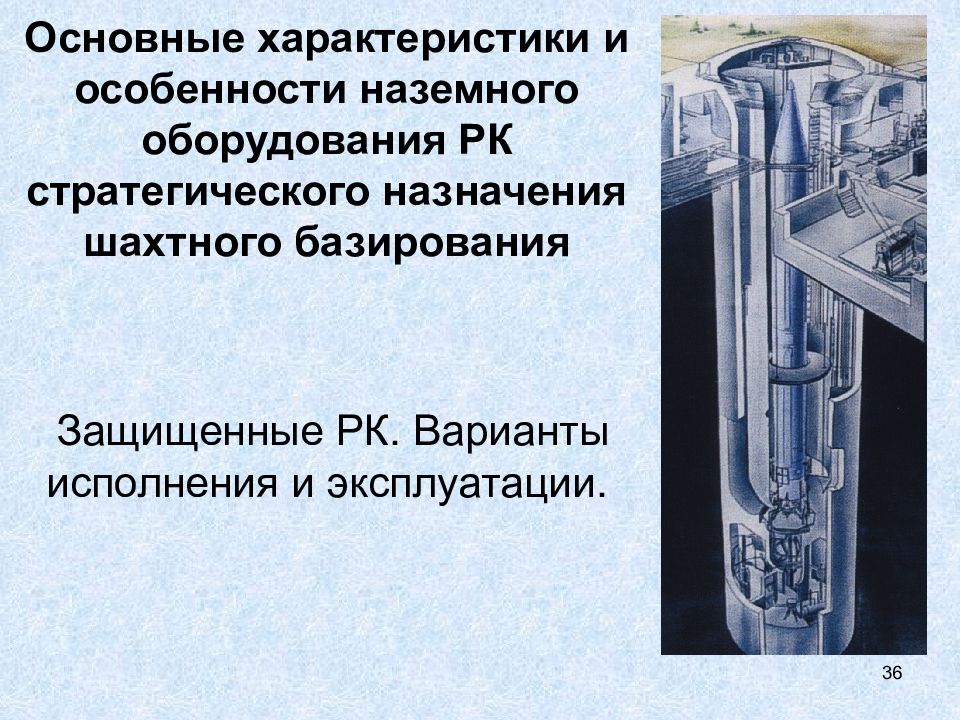

36 Основные характеристики и особенности наземного оборудования РК стратегического назначения шахтного базирования Защищенные РК. Варианты исполнения и эксплуатации.

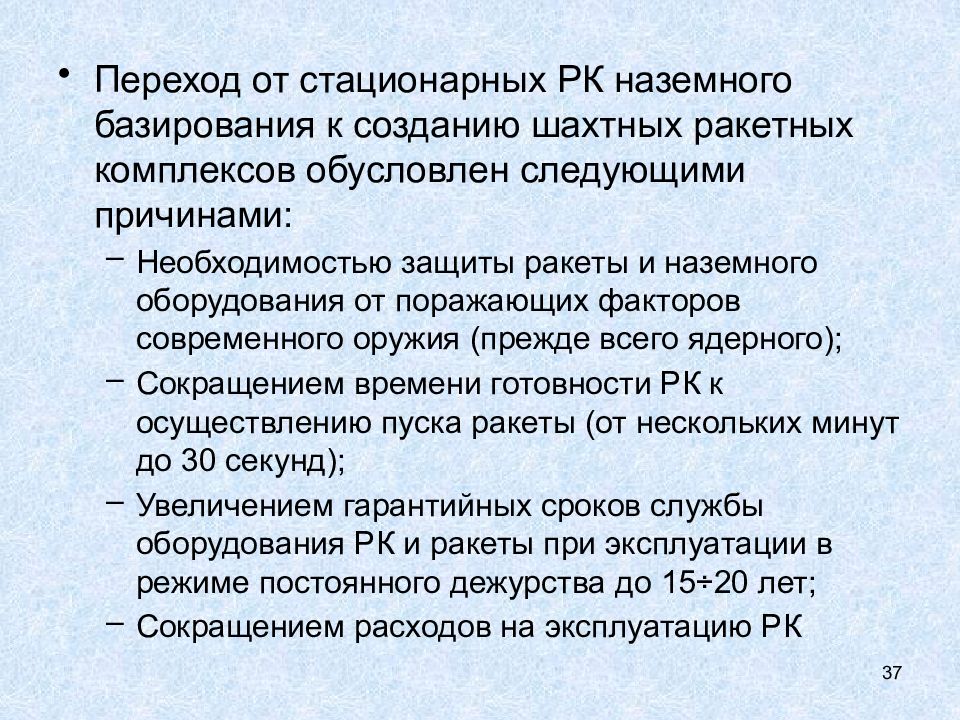

37 Переход от стационарных РК наземного базирования к созданию шахтных ракетных комплексов обусловлен следующими причинами: Необходимостью защиты ракеты и наземного оборудования от поражающих факторов современного оружия (прежде всего ядерного); Сокращением времени готовности РК к осуществлению пуска ракеты (от нескольких минут до 30 секунд ); Увеличением гарантийных сроков службы оборудования РК и ракеты при эксплуатации в режиме постоянного дежурства до 15 ÷ 20 лет; Сокращением расходов на эксплуатацию РК

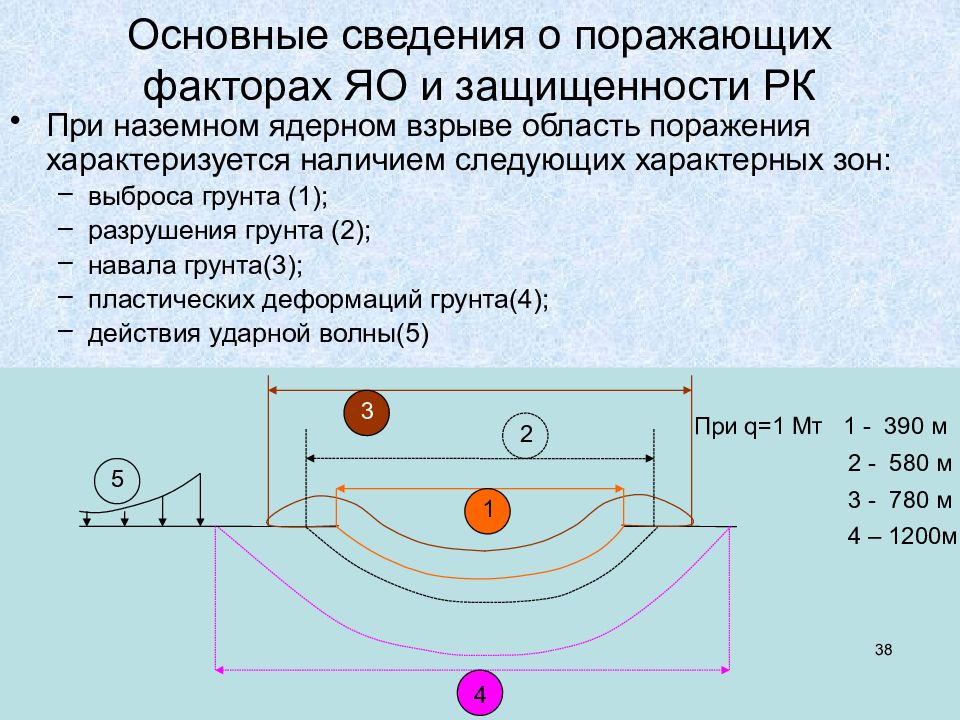

38 Основные сведения о поражающих факторах ЯО и защищенности РК При наземном ядерном взрыве область поражения характеризуется наличием следующих характерных зон: выброса грунта (1); разрушения грунта (2); навала грунта(3); пластических деформаций грунта(4); действия ударной волны(5) 1 2 3 4 5 При q=1 Мт 1 - 390 м 2 - 580 м 3 - 780 м 4 – 1200м 38

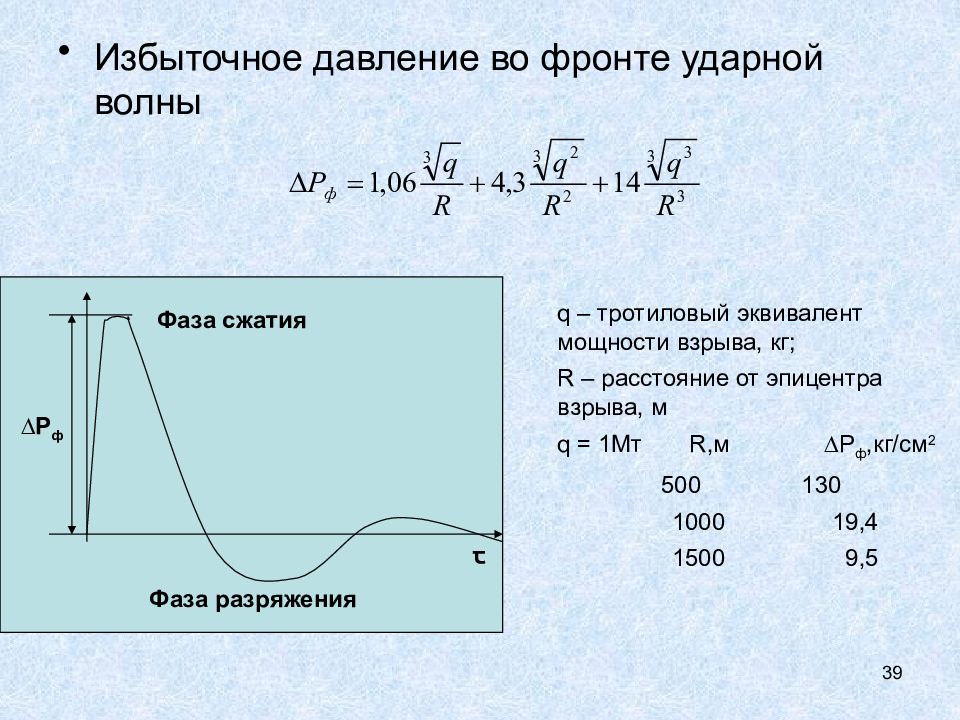

39 Избыточное давление во фронте ударной волны Р о ∆ Р ф ב Фаза сжатия Фаза разряжения q – тротиловый эквивалент мощности взрыва, кг; R – расстояние от эпицентра взрыва, м q = 1 Мт R, м ∆Р ф,кг/см 2 500 130 1000 19,4 1500 9,5

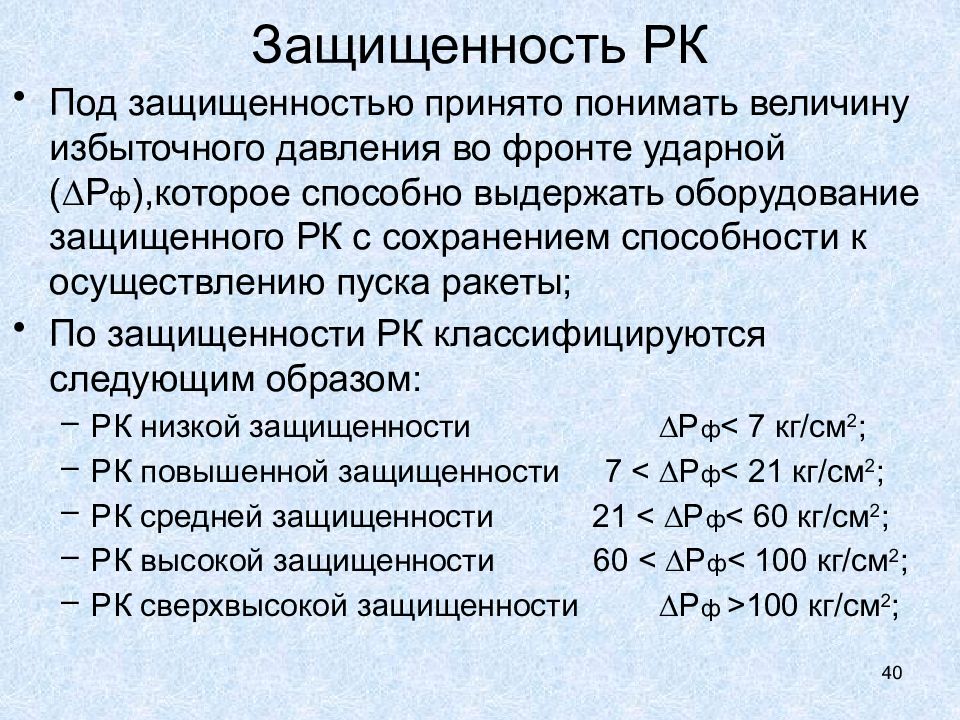

40 Защищенность РК Под защищенностью принято понимать величину избыточного давления во фронте ударной (∆Р ф ),которое способно выдержать оборудование защищенного РК с сохранением способности к осуществлению пуска ракеты; По защищенности РК классифицируются следующим образом: РК низкой защищенности ∆Р ф < 7 кг/см 2 ; РК повышенной защищенности 7 < ∆Р ф < 21 кг/см 2 ; РК средней защищенности 21 < ∆Р ф < 60 кг/см 2 ; РК высокой защищенности 60 < ∆Р ф < 100 кг/см 2 ; РК сверхвысокой защищенности ∆Р ф >100 кг/см 2 ;

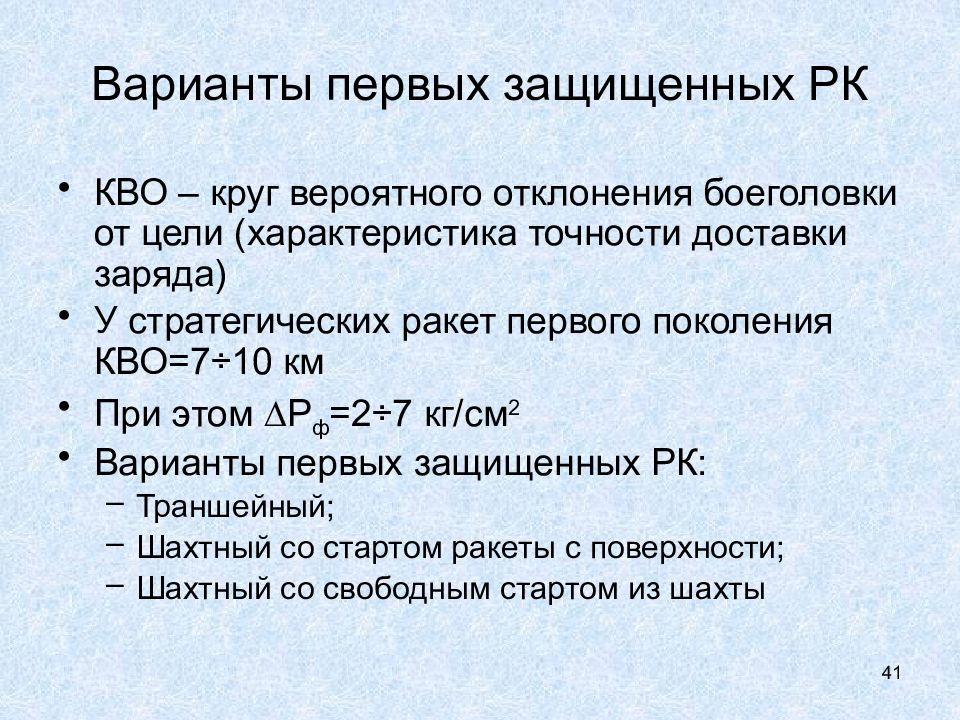

41 Варианты первых защищенных РК КВО – круг вероятного отклонения боеголовки от цели (характеристика точности доставки заряда) У стратегических ракет первого поколения КВО=7 ÷ 10 км При этом ∆Р ф =2 ÷ 7 кг/см 2 Варианты первых защищенных РК: Траншейный; Шахтный со стартом ракеты с поверхности; Шахтный со свободным стартом из шахты
42 Траншейный вариант (РК Атлас «Е» США) предполагал размещение ракеты в укрытии в горизонтальном положении Для обеспечения старта ракета предварительно устанавливалась в вертикальное положение на ПУ после чего осуществлялось ее проверка, наведение на цель и заправка

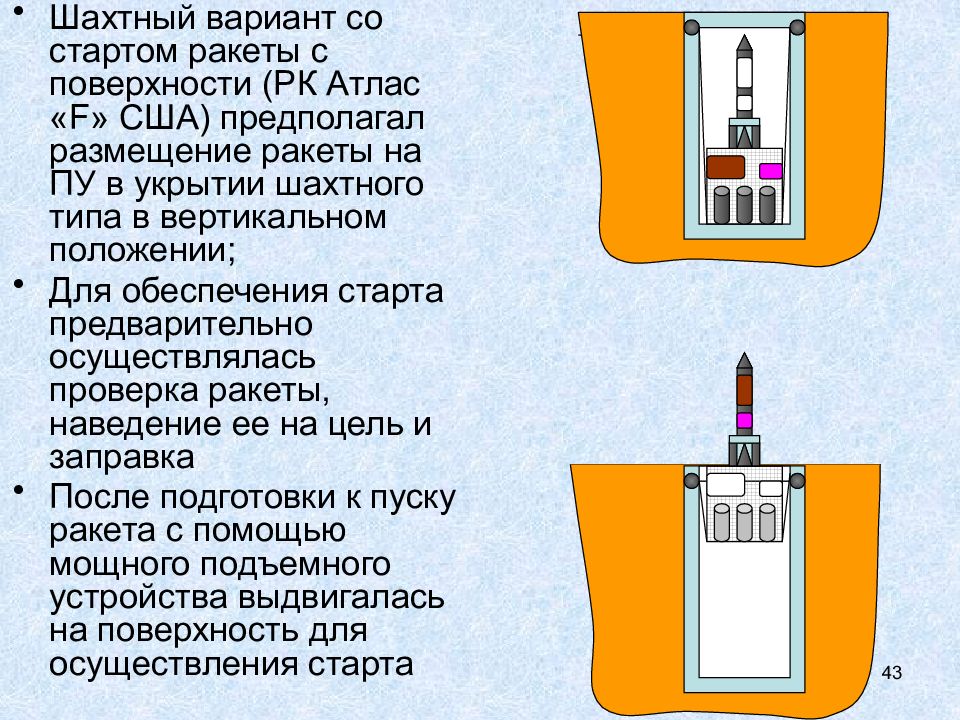

43 Шахтный вариант со стартом ракеты с поверхности (РК Атлас « F » США) предполагал размещение ракеты на ПУ в укрытии шахтного типа в вертикальном положении; Для обеспечения старта предварительно осуществлялась проверка ракеты, наведение ее на цель и заправка После подготовки к пуску ракета с помощью мощного подъемного устройства выдвигалась на поверхность для осуществления старта

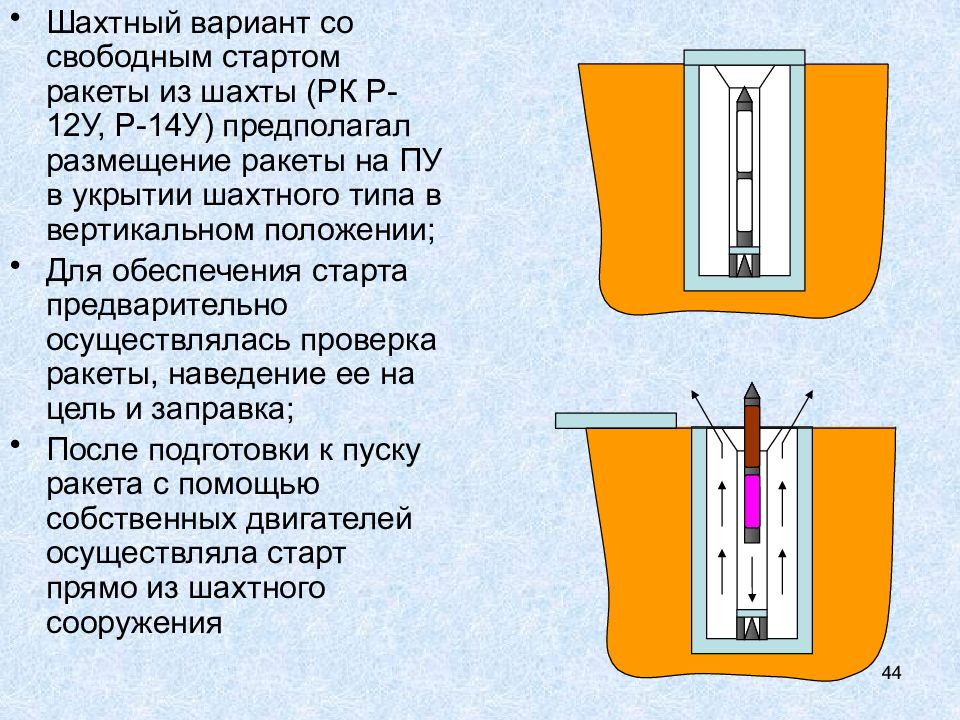

44 Шахтный вариант со свободным стартом ракеты из шахты (РК Р-12У, Р-14У) предполагал размещение ракеты на ПУ в укрытии шахтного типа в вертикальном положении; Для обеспечения старта предварительно осуществлялась проверка ракеты, наведение ее на цель и заправка; После подготовки к пуску ракета с помощью собственных двигателей осуществляла старт прямо из шахтного сооружения

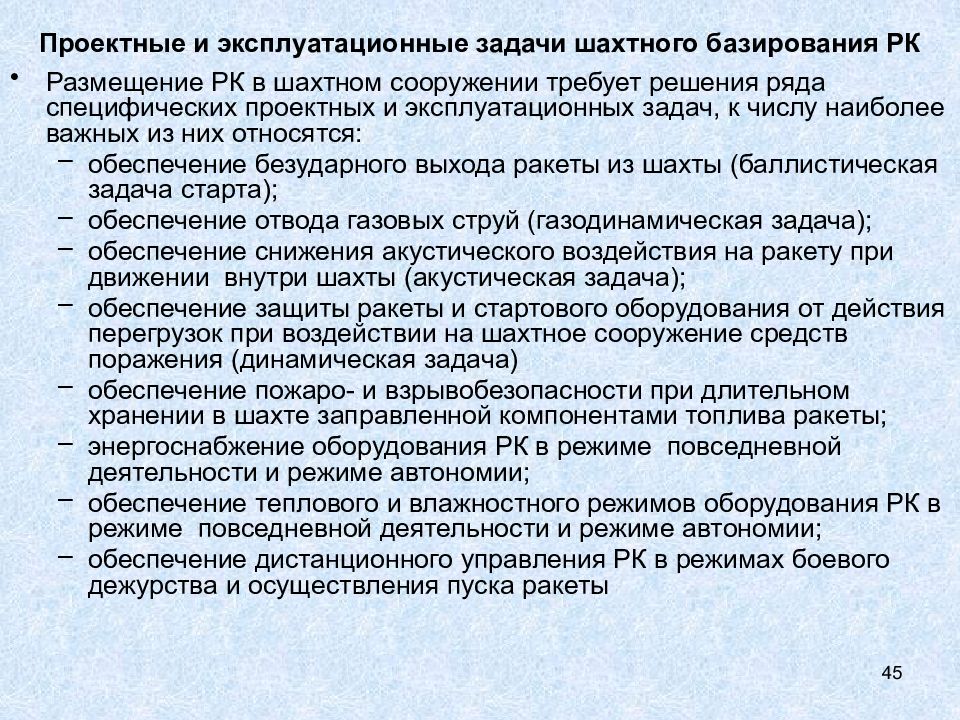

45 Размещение РК в шахтном сооружении требует решения ряда специфических проектных и эксплуатационных задач, к числу наиболее важных из них относятся: обеспечение безударного выхода ракеты из шахты (баллистическая задача старта); обеспечение отвода газовых струй (газодинамическая задача); обеспечение снижения акустического воздействия на ракету при движении внутри шахты (акустическая задача); обеспечение защиты ракеты и стартового оборудования от действия перегрузок при воздействии на шахтное сооружение средств поражения (динамическая задача) обеспечение пожаро- и взрывобезопасности при длительном хранении в шахте заправленной компонентами топлива ракеты; энергоснабжение оборудования РК в режиме повседневной деятельности и режиме автономии; обеспечение теплового и влажностного режимов оборудования РК в режиме повседневной деятельности и режиме автономии; обеспечение дистанционного управления РК в режимах боевого дежурства и осуществления пуска ракеты Проектные и эксплуатационные задачи шахтного базирования РК

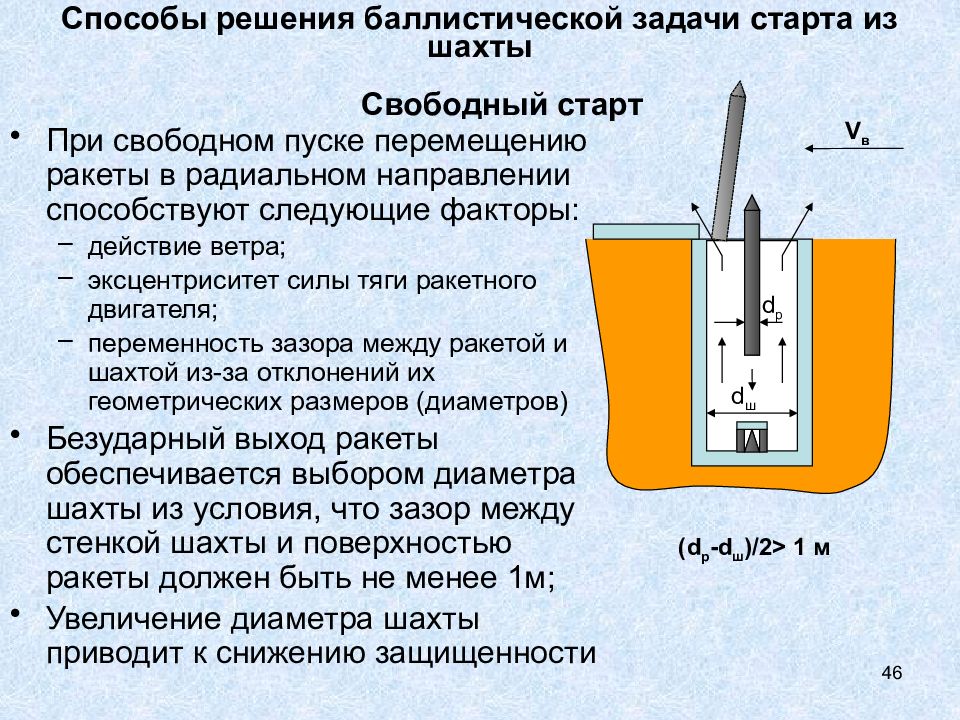

46 Способы решения баллистической задачи старта из шахты При свободном пуске перемещению ракеты в радиальном направлении способствуют следующие факторы: действие ветра; эксцентриситет силы тяги ракетного двигателя; переменность зазора между ракетой и шахтой из-за отклонений их геометрических размеров (диаметров) Безударный выход ракеты обеспечивается выбором диаметра шахты из условия, что зазор между стенкой шахты и поверхностью ракеты должен быть не менее 1м; Увеличение диаметра шахты приводит к снижению защищенности d p d ш ( d p -d ш )/2 > 1 м V в Свободный старт

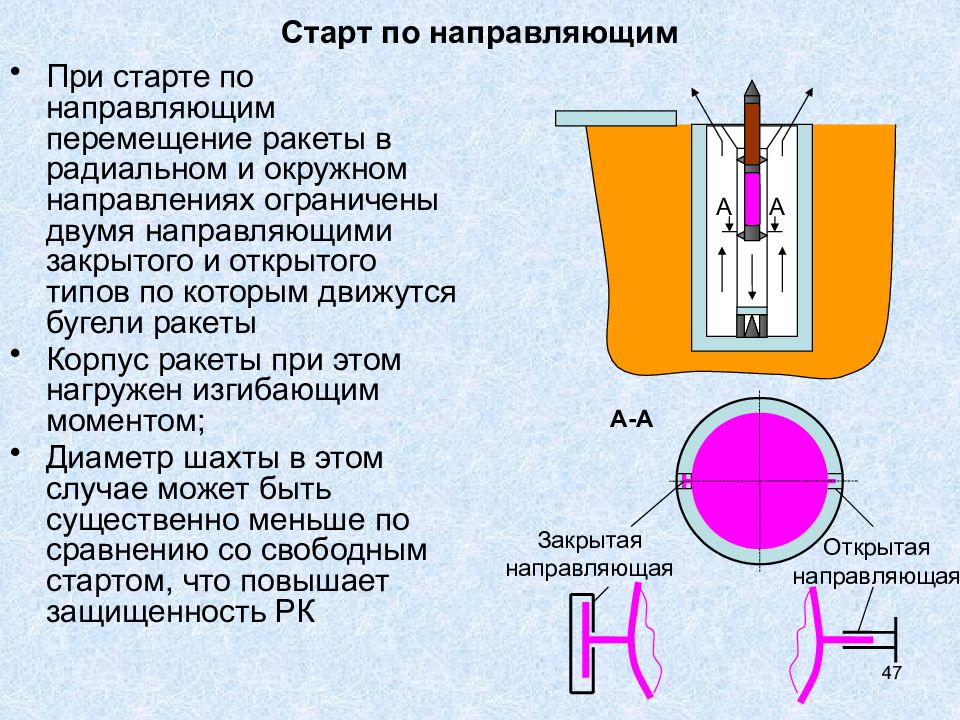

47 Старт по направляющим При старте по направляющим перемещение ракеты в радиальном и окружном направлениях ограничены двумя направляющими закрытого и открытого типов по которым движутся бугели ракеты Корпус ракеты при этом нагружен изгибающим моментом; Диаметр шахты в этом случае может быть существенно меньше по сравнению со свободным стартом, что повышает защищенность РК А А Закрытая направляющая Открытая направляющая А-А

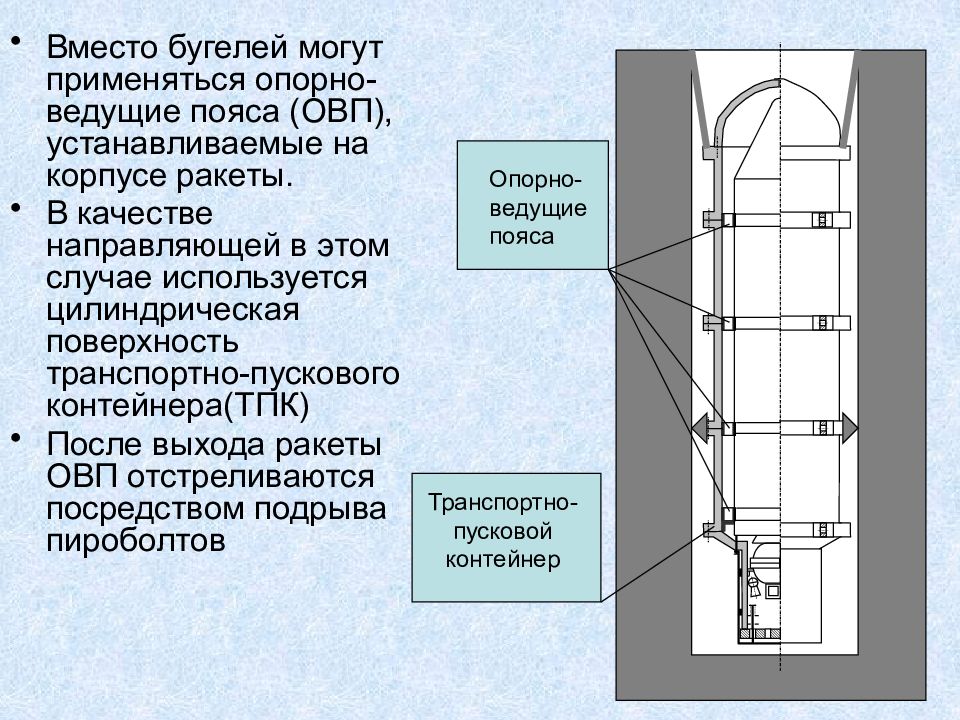

48 Вместо бугелей могут применяться опорно-ведущие пояса (ОВП), устанавливаемые на корпусе ракеты. В качестве направляющей в этом случае используется цилиндрическая поверхность транспортно-пускового контейнера(ТПК) После выхода ракеты ОВП отстреливаются посредством подрыва пироболтов Опорно-ведущие пояса Транспортно-пусковой контейнер

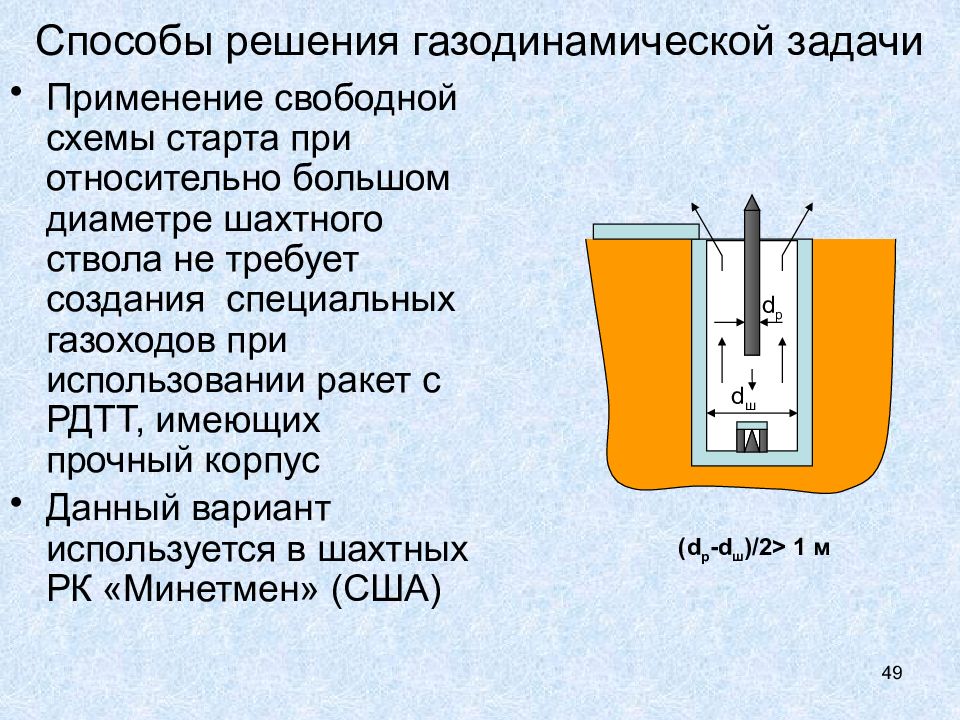

49 Способы решения газодинамической задачи Применение свободной схемы старта при относительно большом диаметре шахтного ствола не требует создания специальных газоходов при использовании ракет с РДТТ, имеющих прочный корпус Данный вариант используется в шахтных РК «Минетмен» (США) d p d ш ( d p -d ш )/2 > 1 м

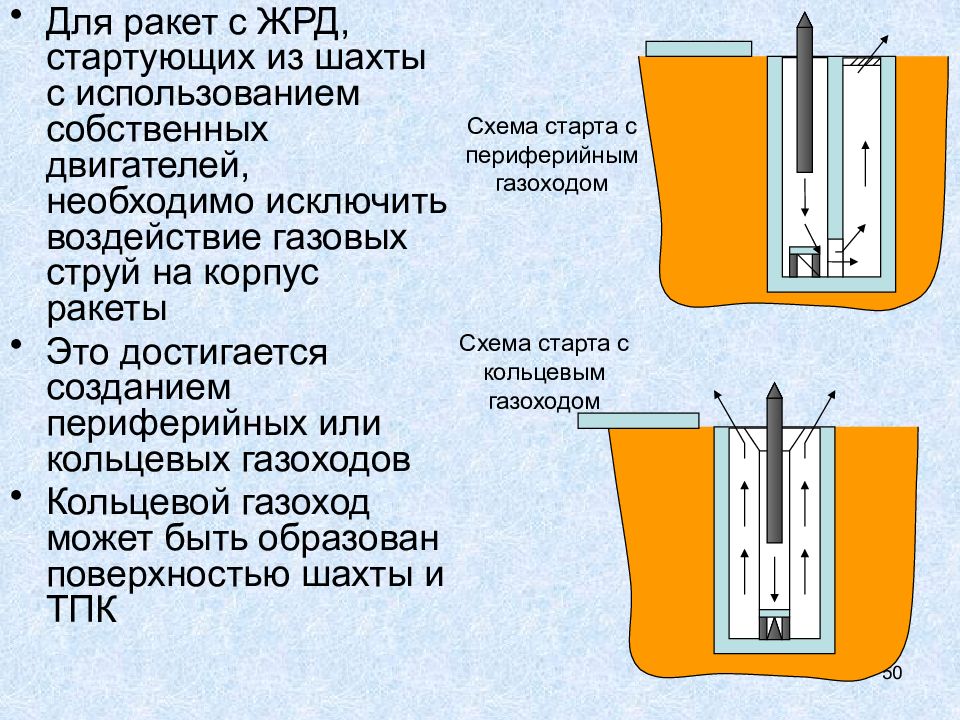

50 Для ракет с ЖРД, стартующих из шахты с использованием собственных двигателей, необходимо исключить воздействие газовых струй на корпус ракеты Это достигается созданием периферийных или кольцевых газоходов Кольцевой газоход может быть образован поверхностью шахты и ТПК Схема старта с периферийным газоходом Схема старта с кольцевым газоходом

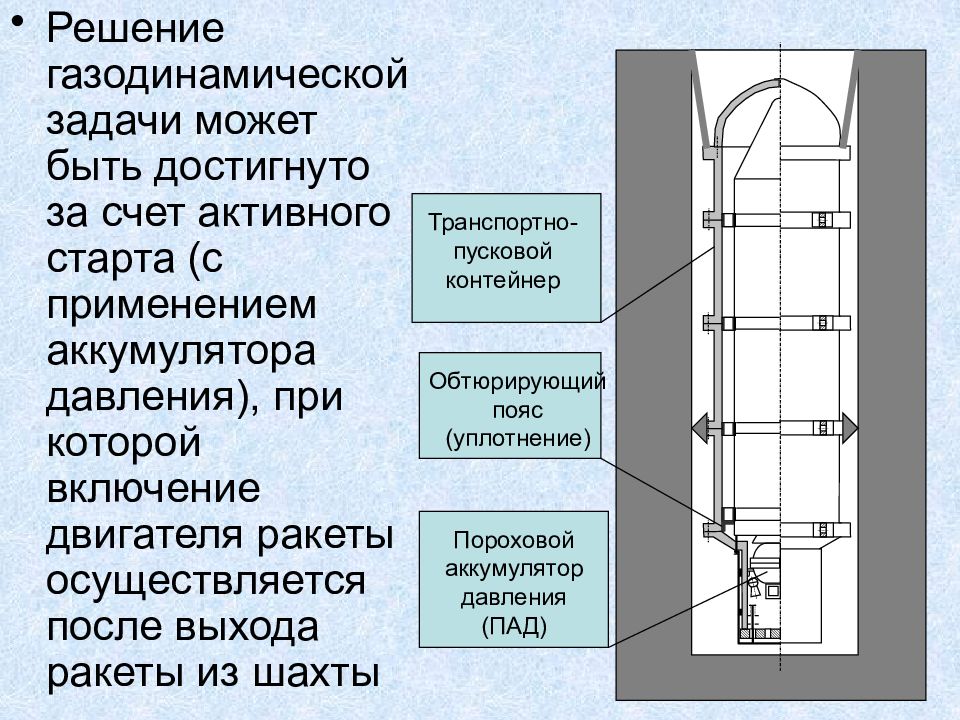

51 Решение газодинамической задачи может быть достигнуто за счет активного старта (с применением аккумулятора давления), при которой включение двигателя ракеты осуществляется после выхода ракеты из шахты Пороховой аккумулятор давления (ПАД) Транспортно-пусковой контейнер Обтюрирующий пояс (уплотнение)
52 Способы решения акустической задачи Применение звукопоглощающих покрытий на поверхностях газоходов; Увеличение проходного сечения газоходов (для уменьшения скорости течения, от которой мощность звука зависит в 6 ÷ 8 степени ); Применение активной схемы старта (с применением ПАД)

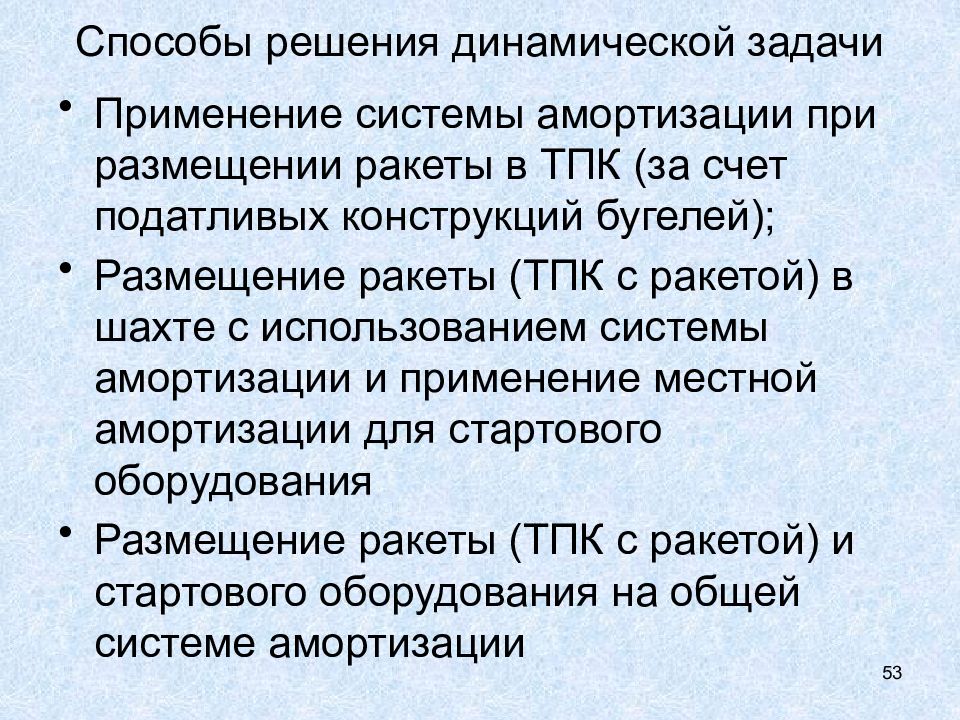

53 Способы решения динамической задачи Применение системы амортизации при размещении ракеты в ТПК (за счет податливых конструкций бугелей); Размещение ракеты (ТПК с ракетой) в шахте с использованием системы амортизации и применение местной амортизации для стартового оборудования Размещение ракеты (ТПК с ракетой) и стартового оборудования на общей системе амортизации

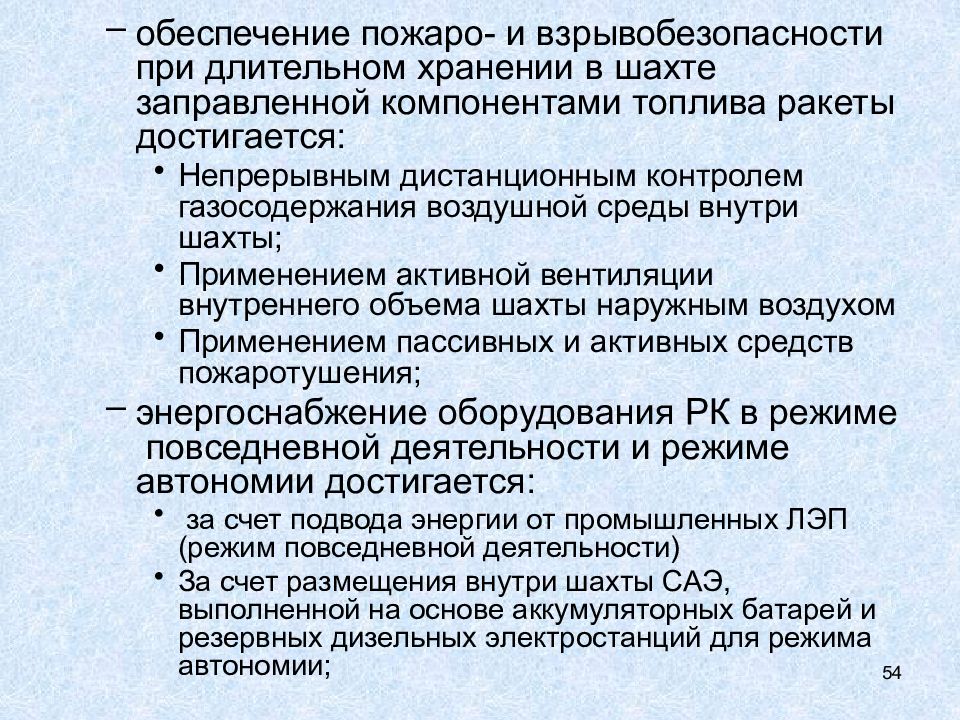

54 обеспечение пожаро- и взрывобезопасности при длительном хранении в шахте заправленной компонентами топлива ракеты достигается: Непрерывным дистанционным контролем газосодержания воздушной среды внутри шахты; Применением активной вентиляции внутреннего объема шахты наружным воздухом Применением пассивных и активных средств пожаротушения; энергоснабжение оборудования РК в режиме повседневной деятельности и режиме автономии достигается: за счет подвода энергии от промышленных ЛЭП (режим повседневной деятельности) За счет размещения внутри шахты САЭ, выполненной на основе аккумуляторных батарей и резервных дизельных электростанций для режима автономии;

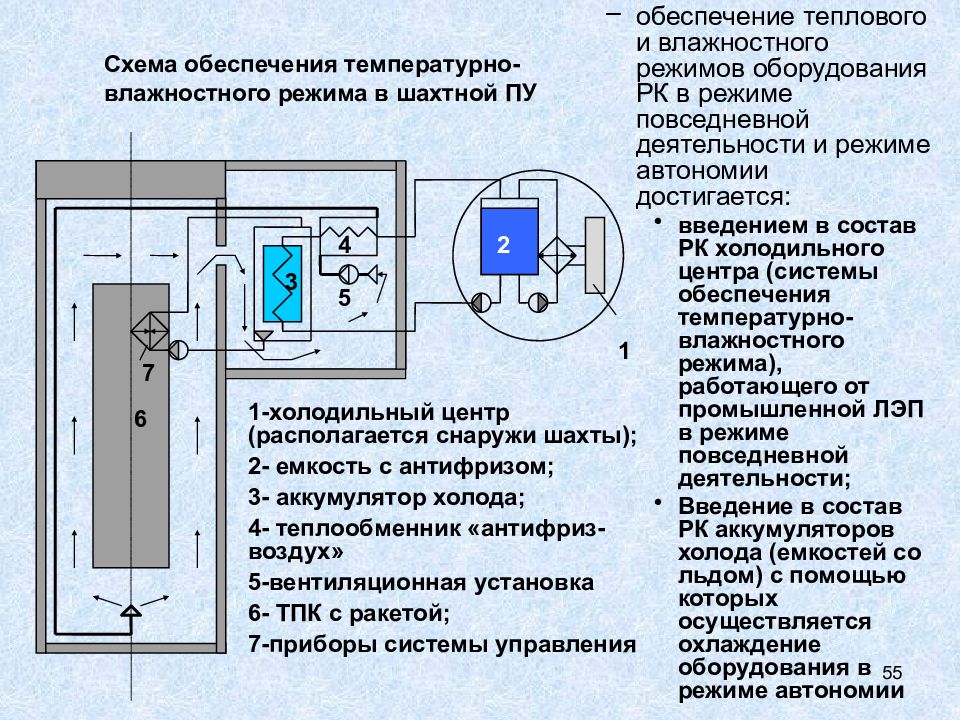

55 обеспечение теплового и влажностного режимов оборудования РК в режиме повседневной деятельности и режиме автономии достигается: введением в состав РК холодильного центра (системы обеспечения температурно-влажностного режима), работающего от промышленной ЛЭП в режиме повседневной деятельности; Введение в состав РК аккумуляторов холода (емкостей со льдом) с помощью которых осуществляется охлаждение оборудования в режиме автономии 1 2 3 4 5 1-холодильный центр (располагается снаружи шахты); 2- емкость с антифризом; 3- аккумулятор холода; 4- теплообменник «антифриз-воздух» 5-вентиляционная установка 6- ТПК с ракетой; 7-приборы системы управления 6 7 Схема обеспечения температурно-влажностного режима в шахтной ПУ

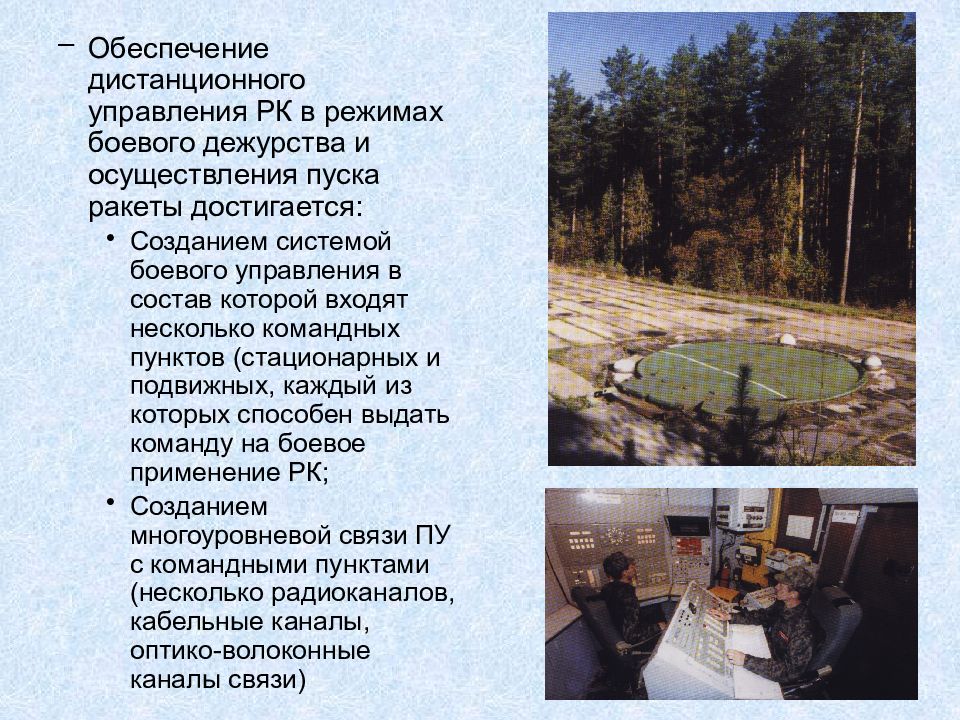

56 Обеспечение дистанционного управления РК в режимах боевого дежурства и осуществления пуска ракеты достигается: Созданием системой боевого управления в состав которой входят несколько командных пунктов (стационарных и подвижных, каждый из которых способен выдать команду на боевое применение РК; Созданием многоуровневой связи ПУ с командными пунктами (несколько радиоканалов, кабельные каналы, оптико-волоконные каналы связи)

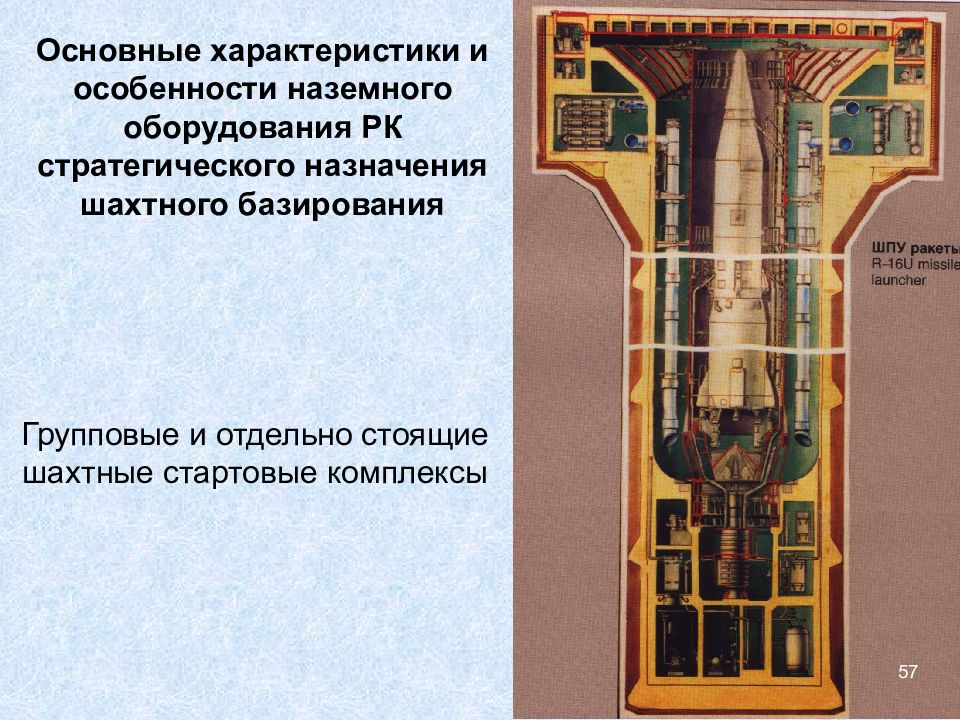

57 Основные характеристики и особенности наземного оборудования РК стратегического назначения шахтного базирования Групповые и отдельно стоящие шахтные стартовые комплексы 57

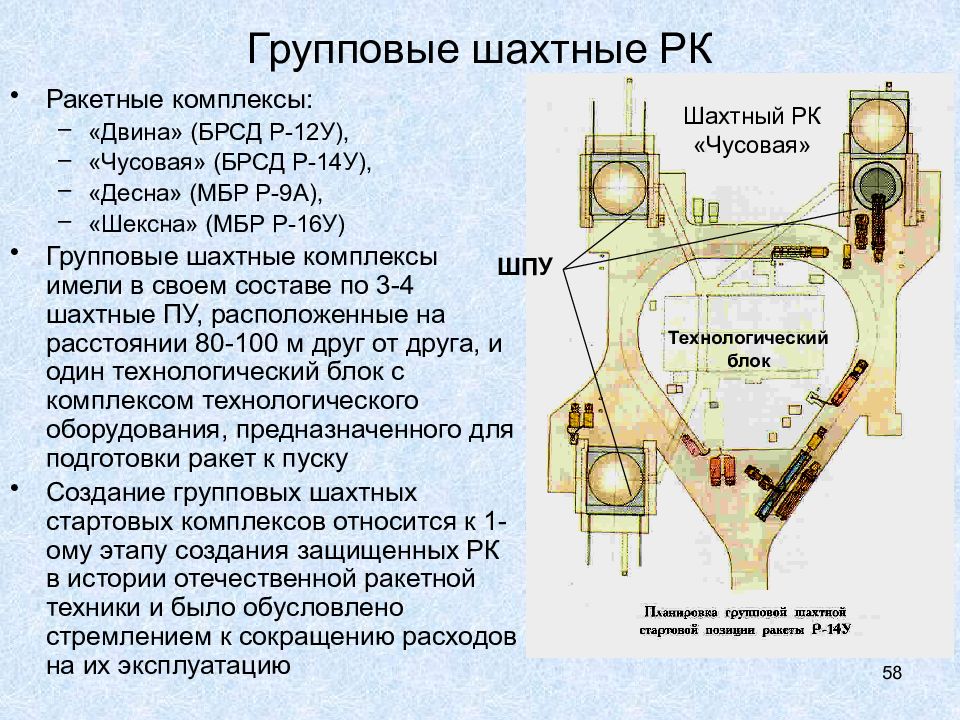

58 Групповые шахтные РК Ракетные комплексы: «Двина» (БРСД Р-12У), «Чусовая» (БРСД Р-14У), «Десна» (МБР Р-9А), «Шексна» (МБР Р-16У) Групповые шахтные комплексы имели в своем составе по 3-4 шахтные ПУ, расположенные на расстоянии 80-100 м друг от друга, и один технологический блок с комплексом технологического оборудования, предназначенного для подготовки ракет к пуску Создание групповых шахтных стартовых комплексов относится к 1-ому этапу создания защищенных РК в истории отечественной ракетной техники и было обусловлено стремлением к сокращению расходов на их эксплуатацию Технологический блок ШПУ Шахтный РК «Чусовая»

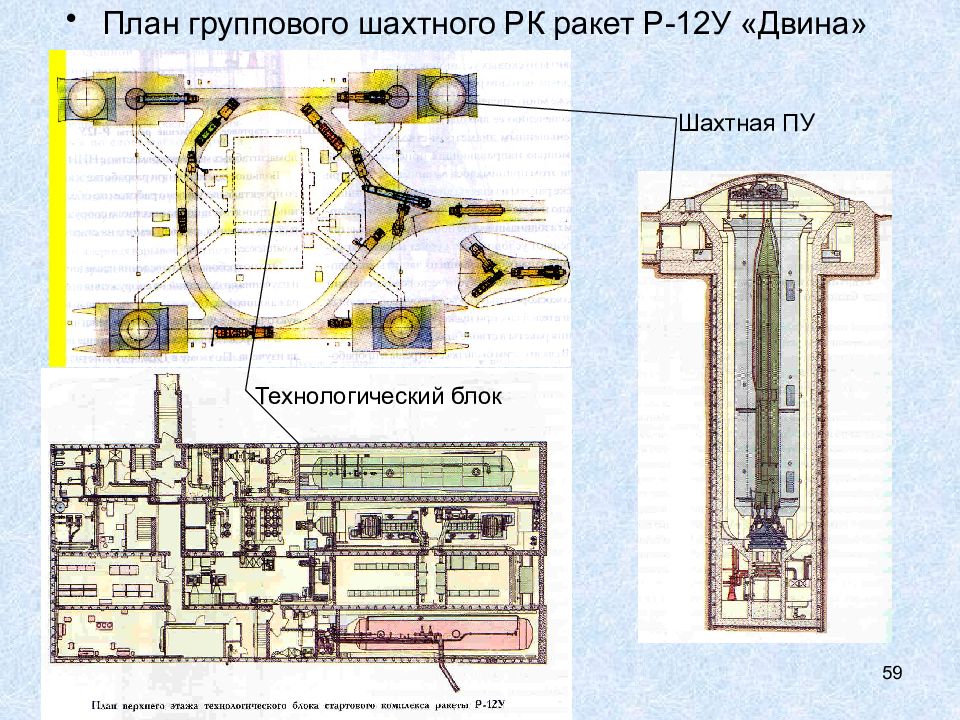

59 План группового шахтного РК ракет Р-12У «Двина» Технологический блок Шахтная ПУ
60 Подвод коммуникаций к ракете Защищенный канал (патерна) между технологическим блоком и ШПУ Газовые магистрали Топливные магистрали Электро магистрали

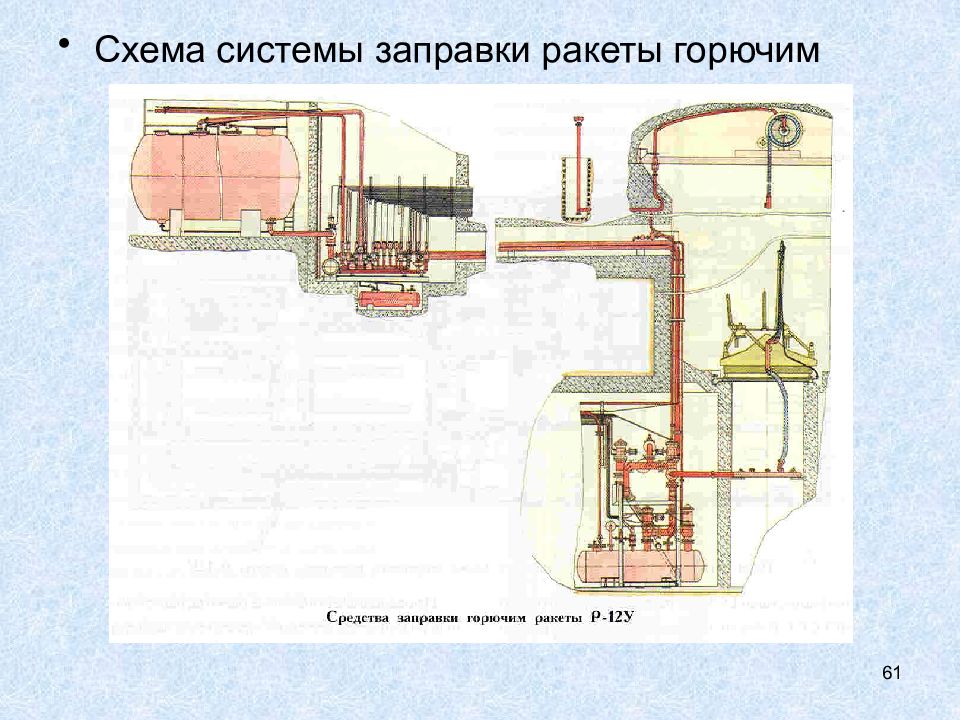

61 Схема системы заправки ракеты горючим

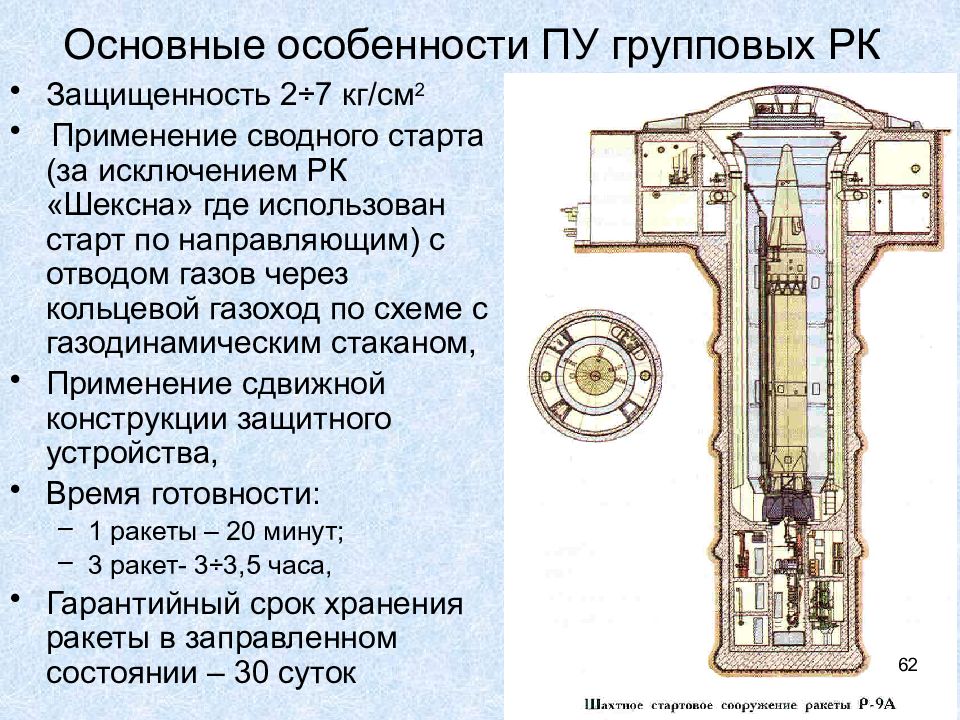

62 Основные особенности ПУ групповых РК Защищенность 2 ÷ 7 кг/см 2 Применение сводного старта (за исключением РК «Шексна» где использован старт по направляющим) с отводом газов через кольцевой газоход по схеме с газодинамическим стаканом, Применение сдвижной конструкции защитного устройства, Время готовности: 1 ракеты – 20 минут; 3 ракет- 3 ÷ 3,5 часа, Гарантийный срок хранения ракеты в заправленном состоянии – 30 суток 62
63 При КВО 7,3 км и вероятности поражения цели Р=0,32 (характеристики ракет «Атлас») для уничтожения РК с 3-4 ракетами с защищенностью 2 ÷ 7 кг/см 2 с вероятностью Р=0,9 требовалось 6 ракет, поэтому на момент создания групповых РК это было оправдано; Позднее при КВО 2,1 км (РК «Минетмен») вероятность поражения РК достигалось одной ракетой с вероятностью более 0,9, потому групповые комплексы стали неэффективны; Появилось необходимость в увеличении защищенности ШПУ и их рассредоточении (этап создание «отдельных стартов» (старт типа «ОС»)
64 На базе первых ШПУ созданы РК космического назначения Космос-1 на космодромах «Капустин Яр» и «Байконур» Шахтное расположение старта давало преимущества в обслуживании ракеты, заправке ее компонентами топлива и обеспечении теплового режима

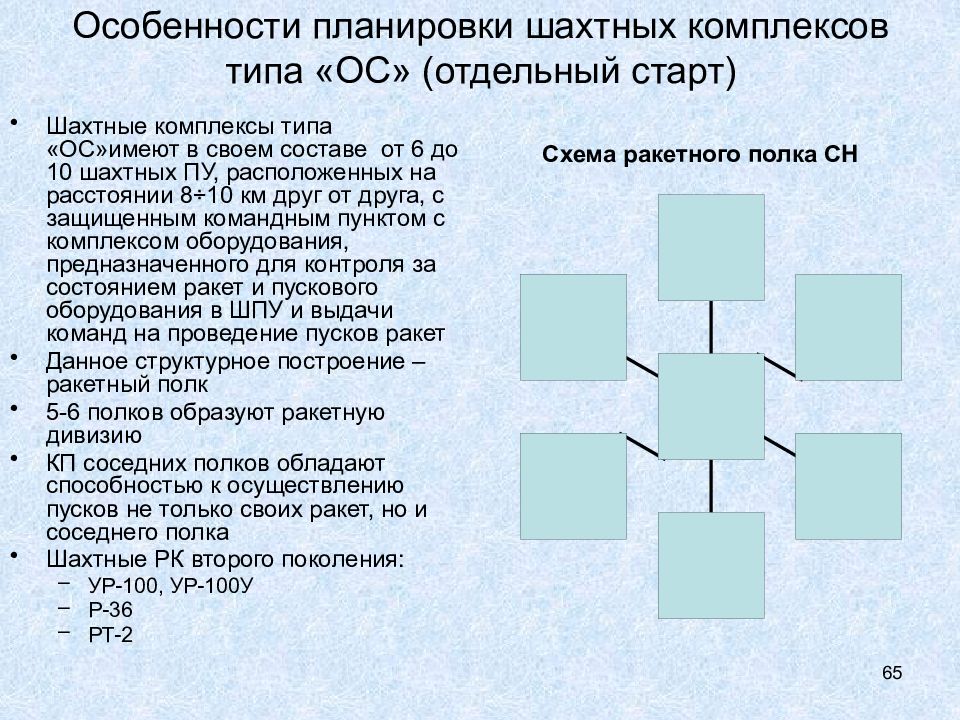

65 Особенности планировки шахтных комплексов типа «ОС» (отдельный старт) Шахтные комплексы типа «ОС»имеют в своем составе от 6 до 10 шахтных ПУ, расположенных на расстоянии 8 ÷ 10 км друг от друга, с защищенным командным пунктом с комплексом оборудования, предназначенного для контроля за состоянием ракет и пускового оборудования в ШПУ и выдачи команд на проведение пусков ракет Данное структурное построение – ракетный полк 5-6 полков образуют ракетную дивизию КП соседних полков обладают способностью к осуществлению пусков не только своих ракет, но и соседнего полка Шахтные РК второго поколения: УР-100, УР-100У Р-36 РТ-2 Схема ракетного полка СН

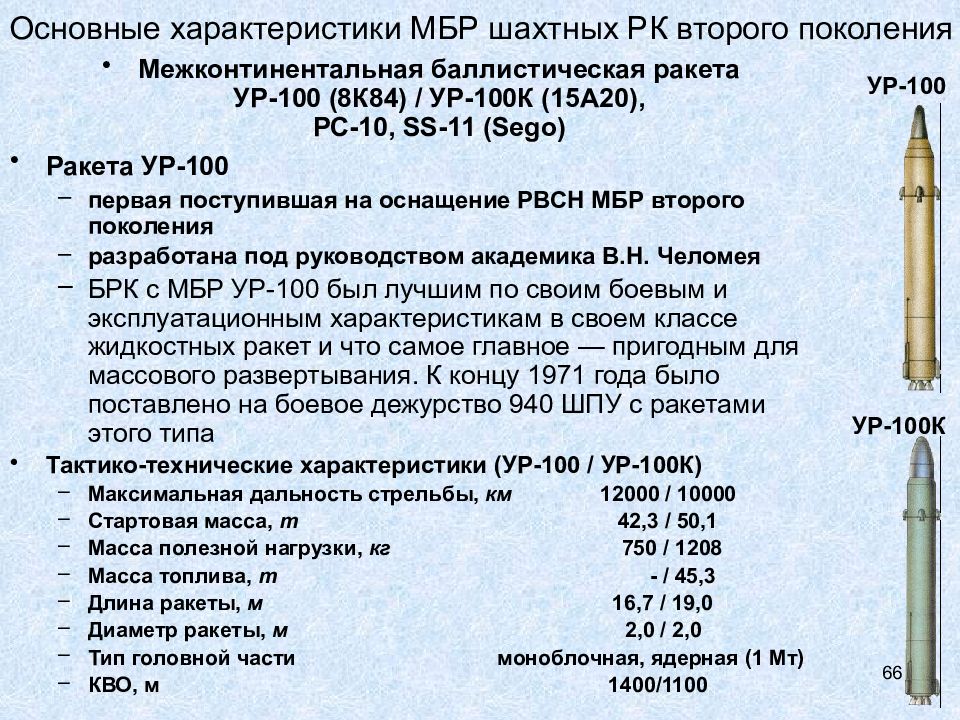

66 Основные характеристики МБР шахтных РК второго поколения Межконтинентальная баллистическая ракета УР-100 (8К84) / УР-100К (15А20), РС-10, SS-11 (Sego) Ракета УР-100 первая поступившая на оснащение РВСН МБР второго поколения разработана под руководством академика В.Н. Челомея БРК с МБР УР-100 был лучшим по своим боевым и эксплуатационным характеристикам в своем классе жидкостных ракет и что самое главное — пригодным для массового развертывания. К концу 1971 года было поставлено на боевое дежурство 940 ШПУ с ракетами этого типа Тактико-технические характеристики (УР-100 / УР-100К) Максимальная дальность стрельбы, км 12000 / 10000 Стартовая масса, т 42,3 / 50,1 Масса полезной нагрузки, кг 750 / 1208 Масса топлива, т - / 45,3 Длина ракеты, м 16,7 / 19,0 Диаметр ракеты, м 2,0 / 2,0 Тип головной части моноблочная, ядерная (1 Мт) КВО, м 1400/1100 УР-100 УР-100К
67 Межконтинентальная баллистическая ракета РТ-2 (8К98) / РТ-2П (8К98П) РС-12, SS-13 (Savage) первая боевая твердотопливная МБР разработана под руководством академика С.П.Королева старт ракеты осуществлялся при помощи маршевой ДУ из глухого пускового стакана, размещенного в шахте МБР РТ-2 существенно уступала по ряду параметров отечественной УР-100 и американской «Минитмен-2», созданных приблизительно в те же годы. Это сказалось на развертывание этих ракет. В составе РВСН на боевом дежурстве стояло всего 60 ракет РТ-2. Тактико-технические характеристики Максимальная дальность стрельбы, км 9400 Стартовая масса, т 51,0 Масса полезной нагрузки, кг 600 Длина ракеты, м 21,1 Диаметр ракеты, м 1,84 Тип головной части моноблочная, ядерная (0,6/0,75Мт) КВО, м 1800
68 Тяжелая МБР Р-36 (8К67), SS-9 (S carp ) разработана под руководством академика М.К. Янгеля БРК с МБР Р-36 создавался для замены РК Р-16У в ответ на создание тяжелых ракет США «Титан-2». К концу 1971 года было поставлено на боевое дежурство 260 ШПУ с ракетами этого типа старт ракеты осуществлялся при помощи маршевой ДУ из газодинамического пускового стакана, размещенного в шахте Размеры шахтной ПУ Диаметр ствола - 8,3 м Глубина – 41,5 м Диаметр пускового стакана – 4,64 м На базе ракеты Р36 создана РКН «Циклон» Тактико-технические характеристики (с легкой ГЧ/ с тяжелой ГЧ) Максимальная дальность стрельбы, км 155 00/10200 Стартовая масса, т 179,0/183,9 Масса полезной нагрузки, кг 3950/5825 Длина ракеты, м 34,5/32,2 Диаметр ракеты, м 3,05 Тип головной части моноблочная, ядерная (5,0/10Мт) КВО, м 1900/1300
69 Основные особенности шахтных РК второго поколения Рассредоточенное размещение на местности с удалением шахтных сооружений ПУ и КП до нескольких КМ Применение «ампулизированных» ракет, имеющих гарантированный срок хранения в заправленном состоянии – 10 лет с сокращением времени готовности до 5 минут Азимутальный разворот ракет в плоскость стрельбы осуществляется в полете после выхода из шахты, а не на ПУ; Применение ТПК из АМГ-6 для осуществления транспортно-перегрузочных операций, улучшения условий хранения ракеты в ШПУ осуществления схемы старта по направляющим решения газодинамической задачи старта с исключением из состава оборудования ШПУ газодинамического стакана Применение встроенной системы амортизации ракеты в ТПК Применение сдвижной конструкции защитного устройства с пневмоприводом Схема ШПУ УР-100 26м 4,2м

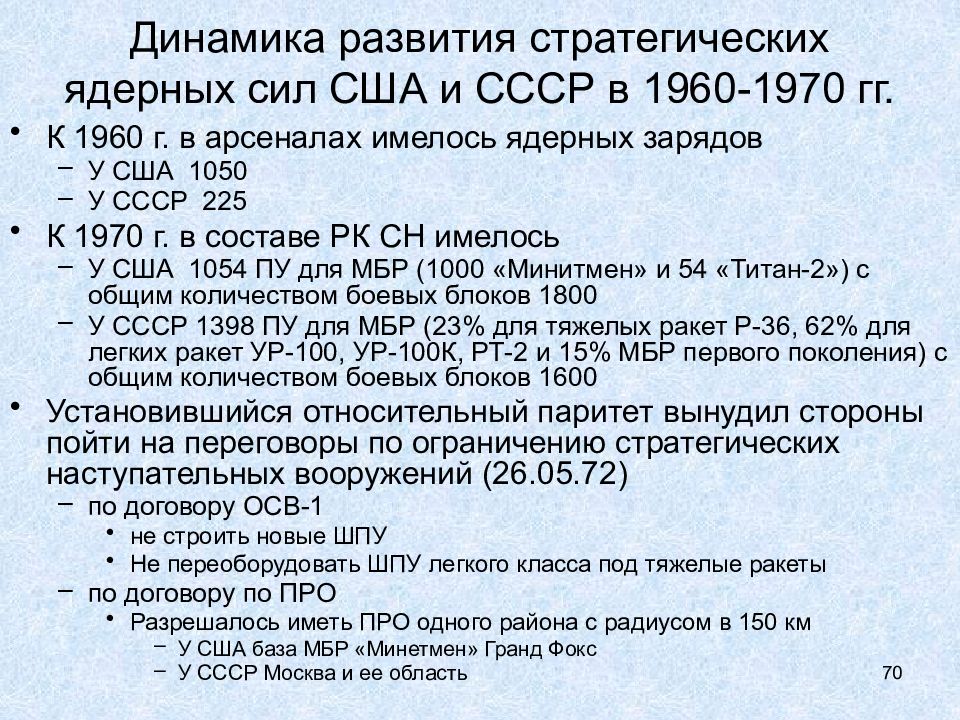

70 Динамика развития стратегических ядерных сил США и СССР в 1960-1970 гг. К 1960 г. в арсеналах имелось ядерных зарядов У США 1050 У СССР 225 К 1970 г. в составе РК СН имелось У США 1054 ПУ для МБР (1000 «Минитмен» и 54 «Титан-2») с общим количеством боевых блоков 1800 У СССР 1398 ПУ для МБР (23% для тяжелых ракет Р-36, 62% для легких ракет УР-100, УР-100К, РТ-2 и 15% МБР первого поколения) с общим количеством боевых блоков 1600 Установившийся относительный паритет вынудил стороны пойти на переговоры по ограничению стратегических наступательных вооружений (26.05.72) по договору ОСВ-1 не строить новые ШПУ Не переоборудовать ШПУ легкого класса под тяжелые ракеты по договору по ПРО Разрешалось иметь ПРО одного района с радиусом в 150 км У США база МБР «Минетмен» Гранд Фокс У СССР Москва и ее область
71 Основные особенности шахтных РК третьего поколения Повышение защищенности до 100 кг/см 2 за счет применения минометной схемы старта (отпала необходимость в газоходах и появилась возможность усиления шахтного ствола) введения специальной амортизации ТПК в ШПУ Усиления конструкции защитного устройства с поворотным открытием посредством газогидравлического привода от порохового аккумулятора давления Создание разделяющихся головных частей (РГЧ) индивидуального наведения с повышением точности доставки боевых блоков Сокращение времени готовности до 1-2 минут Появление возможности дистанционного перенацеливания ракет Шахтные РК третьего поколения: УР-100 Н, УР-100 Н УТТХ МР УР-100, МР УР-100 УТТХ Р-36М создавались как ответная мера на резкое увеличение числа ББ в группировках МБР и БРПЛ США. Схема ШПУ МР УР-100
72 Основные характеристики ракет шахтных РК третьего поколения МБР УР-100НУ 15А35 (РС-18Б) SS-19 "S tiletto "(Гл.конструктор академик Челомей В.Н.) имеет газодинамическую схему старта, при которой она выходит из ТПК, размещенного в шахтной ПУ, за счет действия силы тяги двигательной установки первой ступени Конструкция ТПК позволяет производить техническое обслуживание систем ракеты, заправку и слив компонентов топлива после установки ракеты в шахту Основные характеристики Количество ступеней 2 Максимальная дальность, км 10 000 Мощность заряда боевых блоков, Мт 6х(0.55-0.75) Максимальная стартовая масса, т 105,6 Масса головной части, т 4,35 Габариты, м: длина 24,3 максимальный диаметр корпуса, м 2,5 КВО (предельное отклонение), км 0,92 На основе МБР данного типа создана РКН «Рокот»
73 МБР МР УР-100 (15А15) / МР УР-100У (15А16) РС-16А / РС-16Б,SS-17 (Spanker) (Гл.конструктор академик Уткин В.Ф.) ракета PC-16 проектировалась под существовавшие ШПУ ракет УР-100, т.е. при ограничении на диаметр и длину ее ТПК Для ракеты PC-16 была реализована "минометная" схема старта. Для обеспечения минометного старта на нижнюю часть ракеты PC-16 устанавливается поддон с опорно-обтюрирующим поясом, а на корпус ракеты - опорные пояса (бандажи), которые сбрасываются после выхода ракеты из ТПК. При минометном старте ракеты газы, вырабатываемые ПАДом, поступают в объем между верхним и нижним днищами поддона. В момент старта принудительно разрывается механическая связь между днищами, и под давлением газов, действующих на верхнее, днище поддона, ракета вместе с днищем выбрасывается из ТПК. Нижнее днище поддона с закрепленными на нем пороховыми аккумуляторами давления остается в контейнере. Основные характеристики Максимальная дальность, км 10 000 Стартовая масса, т 71,1 Масса полезной нагрузки, т 2,55 Число боевых блоков 4 Длина ракеты, м 22,5 Максимальный диаметр ракеты, м 2,25 Мощность заряда боевого блока, Мт 0,55...0,75 Точность стрельбы (предельное отклонение), км 0,92

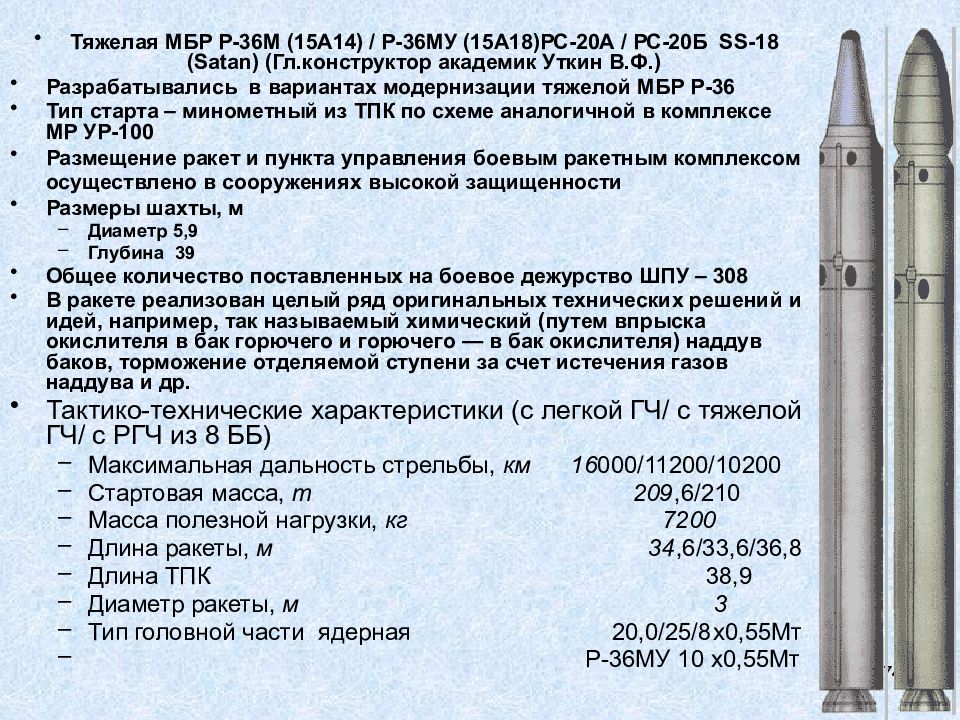

74 Тяжелая МБР Р-36М (15А14) / Р-36МУ (15А18)РС-20А / РС-20Б SS-18 (Satan) (Гл.конструктор академик Уткин В.Ф.) Разрабатывались в вариантах модернизации тяжелой МБР Р-36 Тип старта – минометный из ТПК по схеме аналогичной в комплексе МР УР-100 Размещение ракет и пункта управления боевым ракетным комплексом осуществлено в сооружениях высокой защищенности Размеры шахты, м Диаметр 5,9 Глубина 39 Общее количество поставленных на боевое дежурство ШПУ – 308 В ракете реализован целый ряд оригинальных технических решений и идей, например, так называемый химический (путем впрыска окислителя в бак горючего и горючего — в бак окислителя) наддув баков, торможение отделяемой ступени за счет истечения газов наддува и др. Тактико-технические характеристики (с легкой ГЧ/ с тяжелой ГЧ/ с РГЧ из 8 ББ) Максимальная дальность стрельбы, км 16 000/11200/10200 Стартовая масса, т 209,6/210 Масса полезной нагрузки, кг 7200 Длина ракеты, м 34,6/33,6/36,8 Длина ТПК 38,9 Диаметр ракеты, м 3 Тип головной части ядерная 20,0/25/8 x 0,55 Мт Р-36МУ 10 x 0,55 Мт
75 Особенности конструкции ШПУ МБР УР-100Н ШПУ включает в себя шахтное стартовое сооружение, технологическое оборудование, аппаратуру управления и связи, оборудование технических систем и систем электроснабжения. Шахтное стартовое сооружение представляет собой монолитную железобетонную строительную конструкцию, которая совместно с аппаратурным отсеком (АО) и защитным устройством (ЗУ) обеспечивает размещение и защиту ракеты и оборудования. Ствол сооружения выполнен из монолитного железобетона и изнутри облицован стальными листами, сваренными встык герметичными швами. Днище сооружения выполнено также из монолитного железобетона и облицовано стальными листами, которые вместе с облицовкой ствола образуют единую внутреннюю гидроизоляционную рубашку, предохраняющую сооружение от проникновения грунтовых вод. Диск ЗУ представляет собой сварную металлическую конструкцию коробчатого типа, секции которой заполнены парафином и бетоном. Между диском и опорной рамой ЗУ расположены три контура уплотнений, обеспечивающих герметичность сооружения. Открытие и закрытие диска ЗУ обеспечивает газогидравлический механизм подъёма. В стволе сооружения установлено следующее оборудование: - система амортизации (СА) контейнера с ракетой, состоящая из верхнего пояса амортизации, смонтированного в нишах АО, и нижнего пояса амортизации, смонтированного на нижнем торце агрегата; - оборудование специального сооружения, состоящее из газоотводящей решётки, четырех опорных плит, газоотражателя, направляющих; - система откачки дренажных вод, состоящая из ёмкости, расположенной в днище сооружения, и трубопроводов. В верхней части АО смонтирован входной люк, который обеспечивает доступ внутрь АО, а также установлены три защитных колпака датчиков системы регистрации воздействия. 1 - распределительный щит; 2 - ЗУ; 3 - входной люк; 4 - диск ЗУ; 5 - механизм подъема ЗУ; 6 - защитный колпак; 7 - опорная рама ЗУ; 8 - газоотводящая решетка; 9 - АО; 10 - верхний пояс СА; 11 - стойка системы дежурного контроля; 12 - электрообогреватель системы отопления; 13 - аккумуляторная секция САЭ; 14 - шахтное стартовое сооружение; 15 - опорная плита системы амортизации; 16 - нижний пояс СА; I7 - газоотражатель; 18 - емкость системы откачки дренажных вод; 19 - панель системы управления

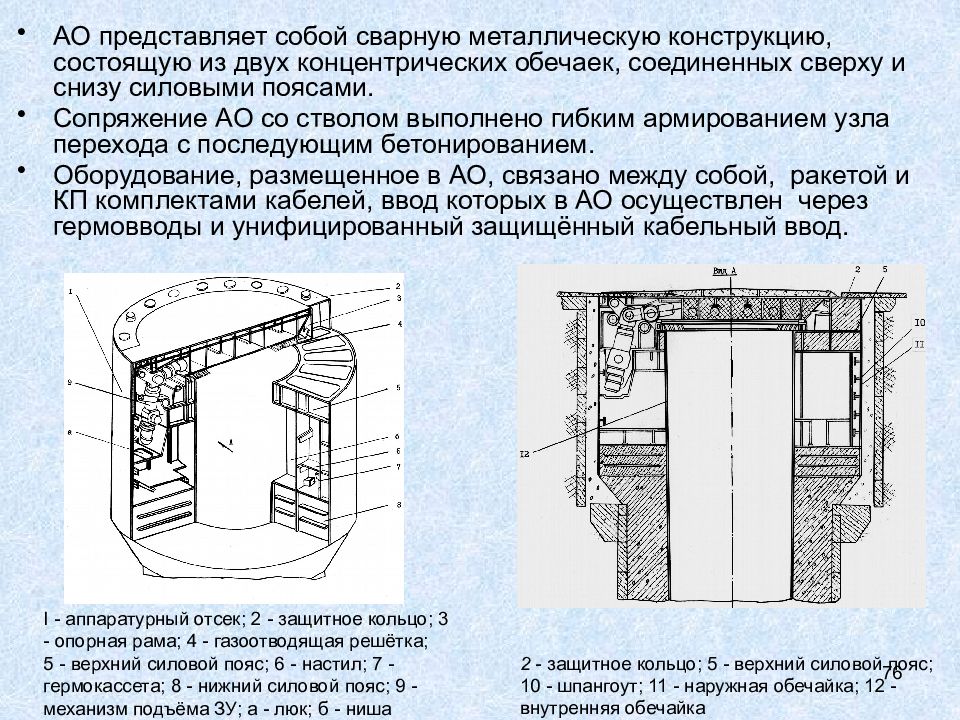

76 АО представляет собой сварную металлическую конструкцию, состоящую из двух концентрических обечаек, соединенных сверху и снизу силовыми поясами. Сопряжение АО со стволом выполнено гибким армированием узла перехода с последующим бетонированием. Оборудование, размещенное в АО, связано между собой, ракетой и КП комплектами кабелей, ввод которых в АО осуществлен через гермовводы и унифицированный защищённый кабельный ввод. I - аппаратурный отсек; 2 - защитное кольцо; 3 - опорная рама; 4 - газоотводящая решётка; 5 - верхний силовой пояс; 6 - настил; 7 - гермокассета; 8 - нижний силовой пояс; 9 - механизм подъёма ЗУ; а - люк; б - ниша 2 - защитное кольцо; 5 - верхний силовой пояс; 10 - шпангоут; 11 - наружная обечайка; 12 - внутренняя обечайка
77 Внутри АО размещено следующее оборудование: - комплект аппаратуры системы управления; - система прицеливания; - комплект оборудования системы автономного электроснабжения ПУ с комплектом химических источников тока; - система дежурного контроля; - система предстартовой подготовки; - система автоматического отопления со средствами осушки; - система освещения и контур заземления аппаратурного отсека. Для уменьшения нагрузок от внешних воздействий на блоки системы прицеливания и на аппаратуру, смонтированную в панелях системы управления применена система амортизации, основанная на принципе пластической деформации. При внешних воздействиях за счёт изгиба амортизирующих элементов происходит перемещение панелей и стоек относительно АО в вертикальном и горизонтальном направлениях и, как следствие, снижение нагрузок. План аппаратурного отсека на уровне настила 1, 8, 17, 18, 25, 33, - оборудование системы предстартового наддува; 2, 19 - реле температуры системы отопления; 3, 4, 34, 35 – оборудование системы дежурного контроля; 5, 7, 29, 32, – оборудование системы отопления; 6, 10, 15 - панели комплекта системы управления; 9, 11, 12, 13, 14 – аппаратура системы управления; 16, 26, 20, 21, 22, 23, 24 – аппаратура комплекта САЭ; 27 - штуцеры системы откачки дренажных вод; 28, 36 – оборудование системы освещения; 30 - плата пульта автономного пуска; 31 - соединительный ящик ЗУ
78 Общее устройство, принцип действия и работа ТПК ТПК представляет собой сборную герметичную металлическую конструкцию цилиндрической формы, состоящую из контейнера, надставки и газозащитной проставки. Сборная конструкция ТПК предусматривает раздельное транспортирование его составных частей и позволяет использовать существующие средства транспортировки. После проверок контейнер с ракетой транспортируют и устанавливают в пусковую установку. Сборку ТПК в единое целое из его составных частей производят в пусковой установке при приведении ее в готовность к применению В процессе сборки контейнера с надставкой и газозащитной проставкой производят стыковку электрических и соединение пневмогидравлнческих коммуникаций, монтаж системы дыхания и осушки, тросовой системы удаления диафрагм и трубопроводов системы стопорения амортизации. Верхний и нижний торцы ТПК закрыты герметизирующими диафрагмами, обеспечивавшими изоляцию внутренней полости агрегата от окружающей среды.

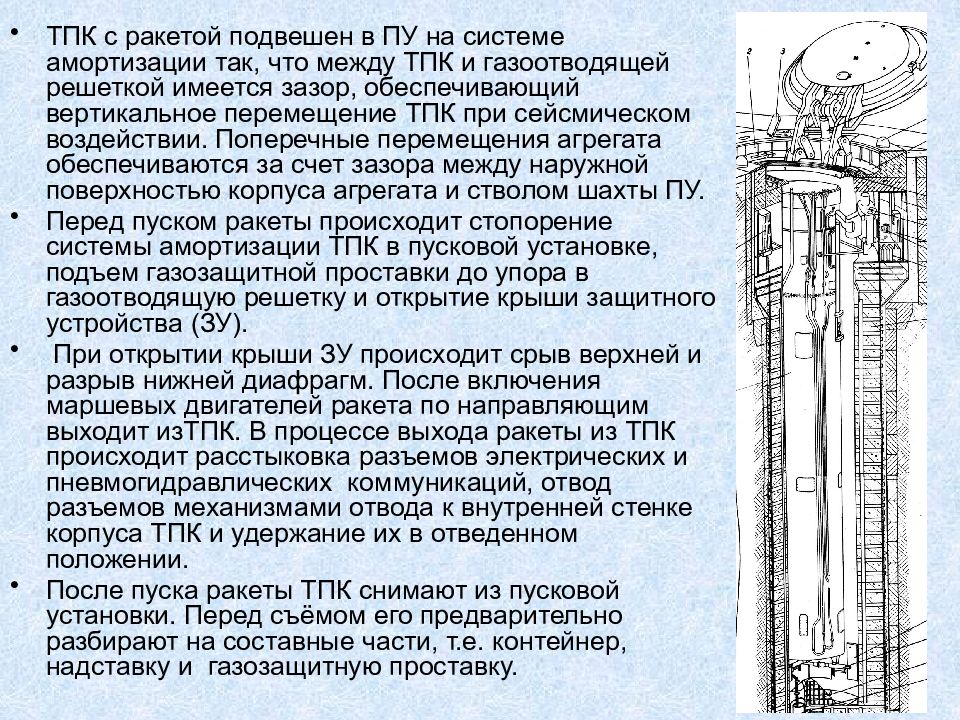

79 ТПК с ракетой подвешен в ПУ на системе амортизации так, что между ТПК и газоотводящей решеткой имеется зазор, обеспечивающий вертикальное перемещение ТПК при сейсмическом воздействии. Поперечные перемещения агрегата обеспечиваются за счет зазора между наружной поверхностью корпуса агрегата и стволом шахты ПУ. Перед пуском ракеты происходит стопорение системы амортизации ТПК в пусковой установке, подъем газозащитной проставки до упора в газоотводящую решетку и открытие крыши защитного устройства (ЗУ). При открытии крыши ЗУ происходит срыв верхней и разрыв нижней диафрагм. После включения маршевых двигателей ракета по направляющим выходит изТПК. В процессе выхода ракеты из ТПК происходит расстыковка разъемов электрических и пневмогидравлических коммуникаций, отвод разъемов механизмами отвода к внутренней стенке корпуса ТПК и удержание их в отведенном положении. После пуска ракеты ТПК снимают из пусковой установки. Перед съёмом его предварительно разбирают на составные части, т.е. контейнер, надставку и газозащитную проставку.

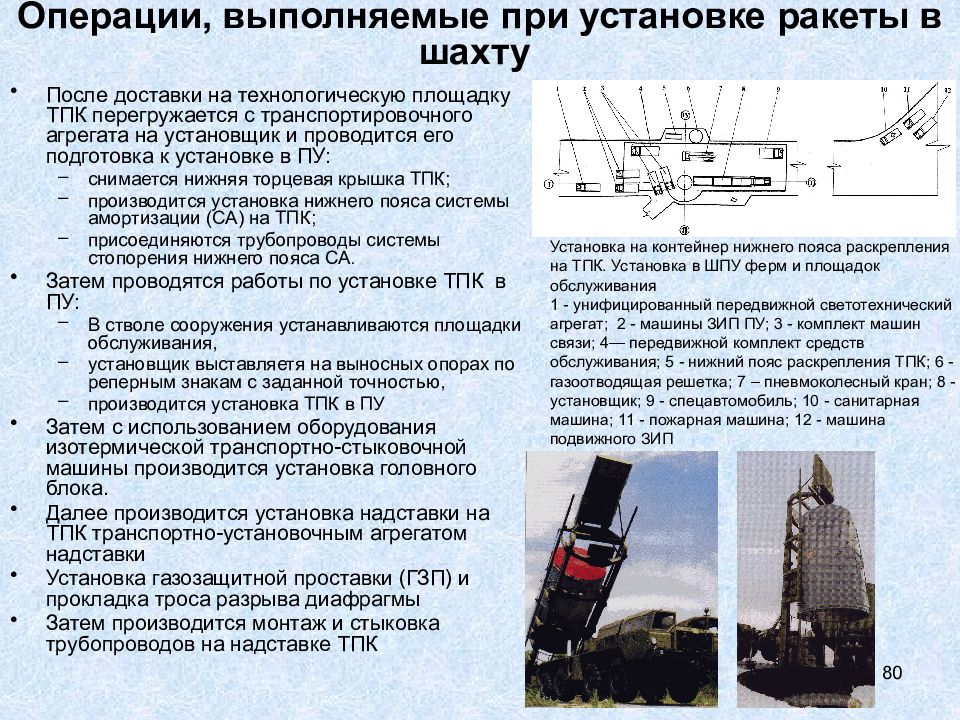

80 Операции, выполняемые при установке ракеты в шахту После доставки на технологическую площадку ТПК перегружается с транспортировочного агрегата на установщик и проводится его подготовка к установке в ПУ: снимается нижняя торцевая крышка ТПК; производится установка нижнего пояса системы амортизации (СА) на ТПК; присоединяются трубопроводы системы стопорения нижнего пояса СА. Затем проводятся работы по установке ТПК в ПУ: В стволе сооружения устанавливаются площадки обслуживания, установщик выставляетя на выносных опорах по реперным знакам с заданной точностью, производится установка ТПК в ПУ Затем с использованием оборудования изотермической транспортно-стыковочной машины производится установка головного блока. Далее производится установка надставки на ТПК транспортно-установочным агрегатом надставки Установка газозащитной проставки (ГЗП) и прокладка троса разрыва диафрагмы Затем производится монтаж и стыковка трубопроводов на надставке ТПК Установка на контейнер нижнего пояса раскрепления на ТПК. Установка в ШПУ ферм и площадок обслуживания 1 - унифицированный передвижной светотехнический агрегат; 2 - машины ЗИП ПУ; 3 - комплект машин связи; 4— передвижной комплект средств обслуживания; 5 - нижний пояс раскрепления ТПК; 6 - газоотводящая решетка; 7 – пневмоколесный кран; 8 - установщик; 9 - спецавтомобиль; 10 - санитарная машина; 11 - пожарная машина; 12 - машина подвижного ЗИП

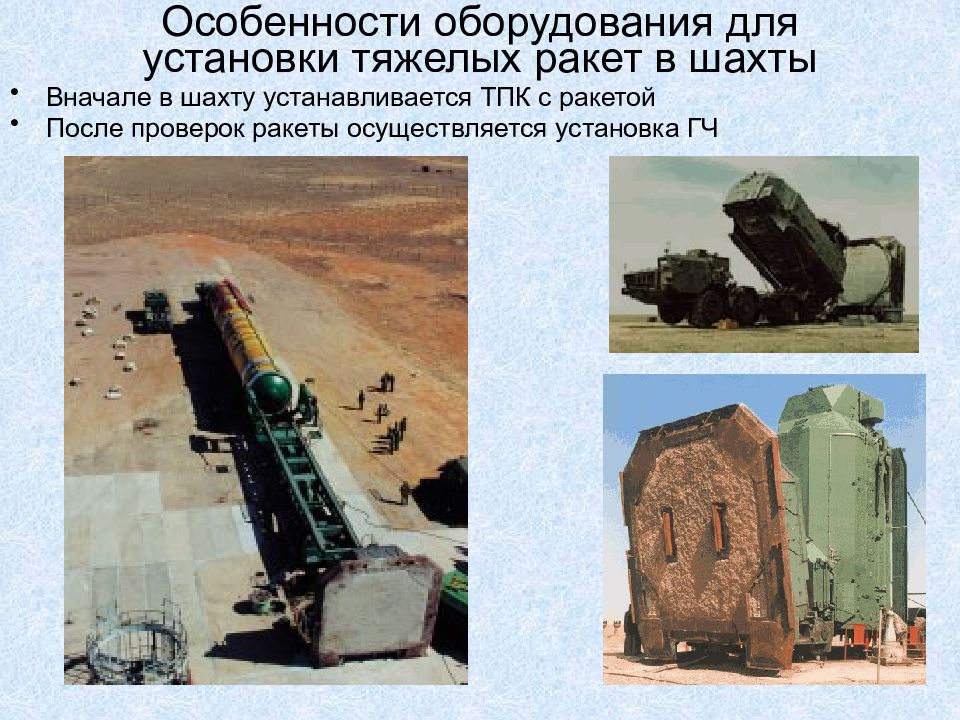

81 Особенности оборудования для установки тяжелых ракет в шахты Вначале в шахту устанавливается ТПК с ракетой После проверок ракеты осуществляется установка ГЧ
82 Особенности заправки ракет в шахте После установки в ПУ начинается подготовка ракеты к заправке компонентами топлива. На технологической площадке размещаются агрегаты заправки компонентами ракетного топлива, к заправочным горловинам на ТПК присоединяются шланги агрегатов заправки и начинается поочередная заправка ракеты компонентами топлива. Для заправки ракет предусмотрено применение универсального подвижного заправочного комплекса, в состав которого входят передвижные заправщики и емкости хранилища «О» и «Г» Стыковка заправочных горловин осуществляется в верхней части ТПК Заправка ракеты компонентами топлива производится в следующем порядке: 1) заправка окислителем бака II ступени (O I I); 2) заправка окислителем бака I ступени (OI); 3) заправка горючим бака II ступени (ГII); 4) заправка окислителем бака I ступени (ГI). После заправки ракеты компонентами топлива производится установка в ПУ газоотводящей решетки и закрытие крыши защитного устройства.

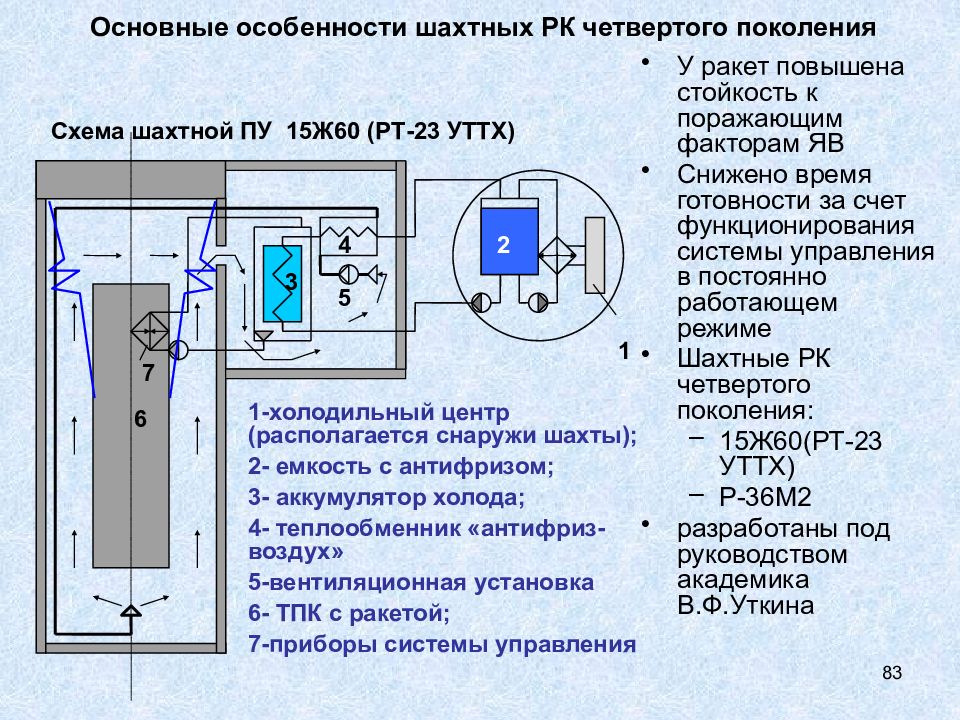

83 У ракет повышена стойкость к поражающим факторам ЯВ Снижено время готовности за счет функционирования системы управления в постоянно работающем режиме Шахтные РК четвертого поколения: 15Ж60 ( РТ-23 УТТХ) Р-36М2 разработаны под руководством академика В.Ф.Уткина 1 2 3 4 5 1-холодильный центр (располагается снаружи шахты); 2- емкость с антифризом; 3- аккумулятор холода; 4- теплообменник «антифриз-воздух» 5-вентиляционная установка 6- ТПК с ракетой; 7-приборы системы управления 6 7 Схема шахтной ПУ 15Ж60 (РТ-23 УТТХ) Основные особенности шахтных РК четвертого поколения

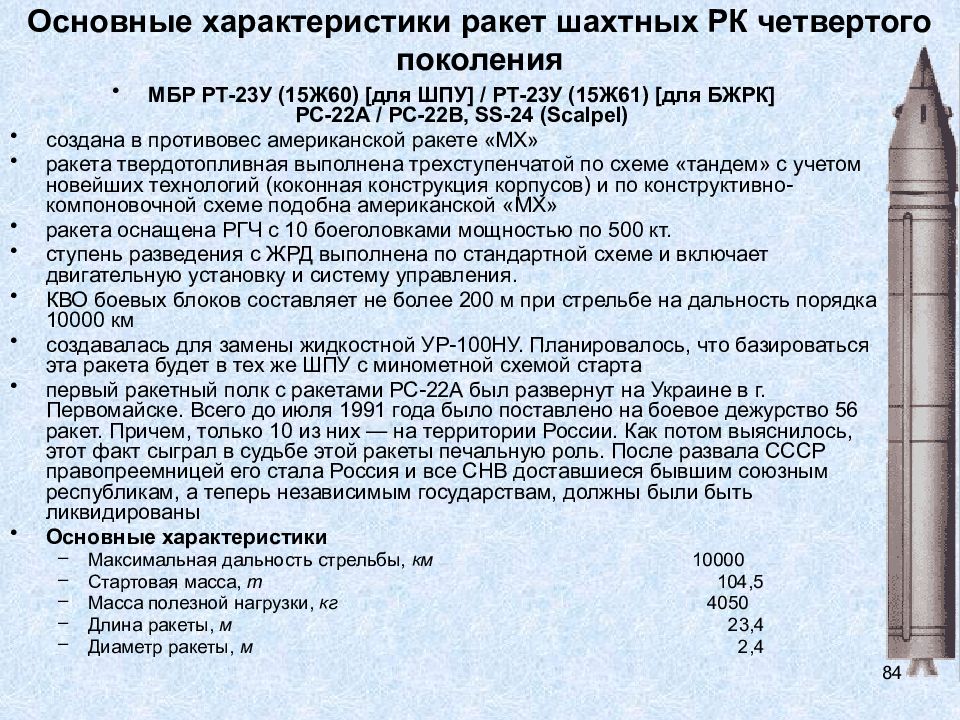

84 Основные характеристики ракет шахтных РК четвертого поколения МБР РТ-23У (15Ж60) [для ШПУ] / РТ-23У (15Ж61) [для БЖРК] РС-22А / РС-22В, SS-24 (Scalpel) создана в противовес американской ракете «МХ» ракета твердотопливная выполнена трехступенчатой по схеме «тандем» с учетом новейших технологий (коконная конструкция корпусов) и по конструктивно-компоновочной схеме подобна американской «МХ» ракета оснащена РГЧ с 10 боеголовками мощностью по 500 кт. ступень разведения с ЖРД выполнена по стандартной схеме и включает двигательную установку и систему управления. КВО боевых блоков составляет не более 200 м при стрельбе на дальность порядка 10000 км создавалась для замены жидкостной УР-100НУ. Планировалось, что базироваться эта ракета будет в тех же ШПУ с минометной схемой старта первый ракетный полк с ракетами РС-22А был развернут на Украине в г. Первомайске. Всего до июля 1991 года было поставлено на боевое дежурство 56 ракет. Причем, только 10 из них — на территории России. Как потом выяснилось, этот факт сыграл в судьбе этой ракеты печальную роль. После развала СССР правопреемницей его стала Россия и все СНВ доставшиеся бывшим союзным республикам, а теперь независимым государствам, должны были быть ликвидированы Основные характеристики Максимальная дальность стрельбы, км 10000 Стартовая масса, т 104,5 Масса полезной нагрузки, кг 4050 Длина ракеты, м 23,4 Диаметр ракеты, м 2,4

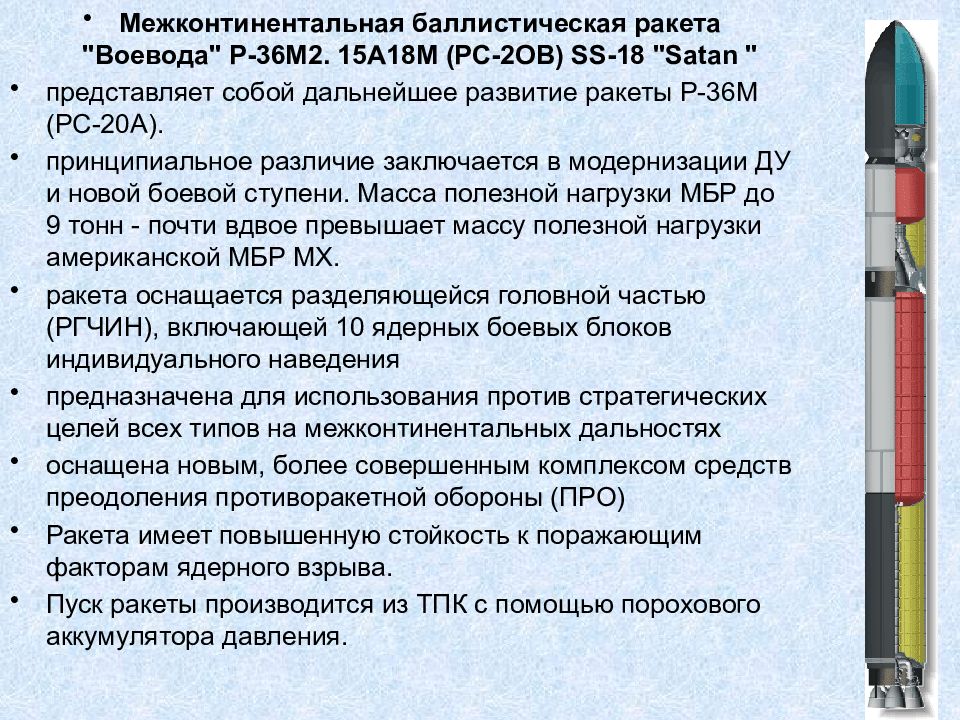

85 Межконтинентальная баллистическая ракета "Воевода" Р-36М2. 15А18М (РС-2ОВ) SS-18 "Satan " представляет собой дальнейшее развитие ракеты Р-36М (РС-20A). принципиальное различие заключается в модернизации ДУ и новой боевой ступени. Масса полезной нагрузки МБР до 9 тонн - почти вдвое превышает массу полезной нагрузки американской МБР MX. ракета оснащается разделяющейся головной частью (РГЧИН), включающей 10 ядерных боевых блоков индивидуального наведения предназначена для использования против стратегических целей всех типов на межконтинентальных дальностях оснащена новым, более совершенным комплексом средств преодоления противоракетной обороны (ПРО) Ракета имеет повышенную стойкость к поражающим факторам ядерного взрыва. Пуск ракеты производится из ТПК с помощью порохового аккумулятора давления.

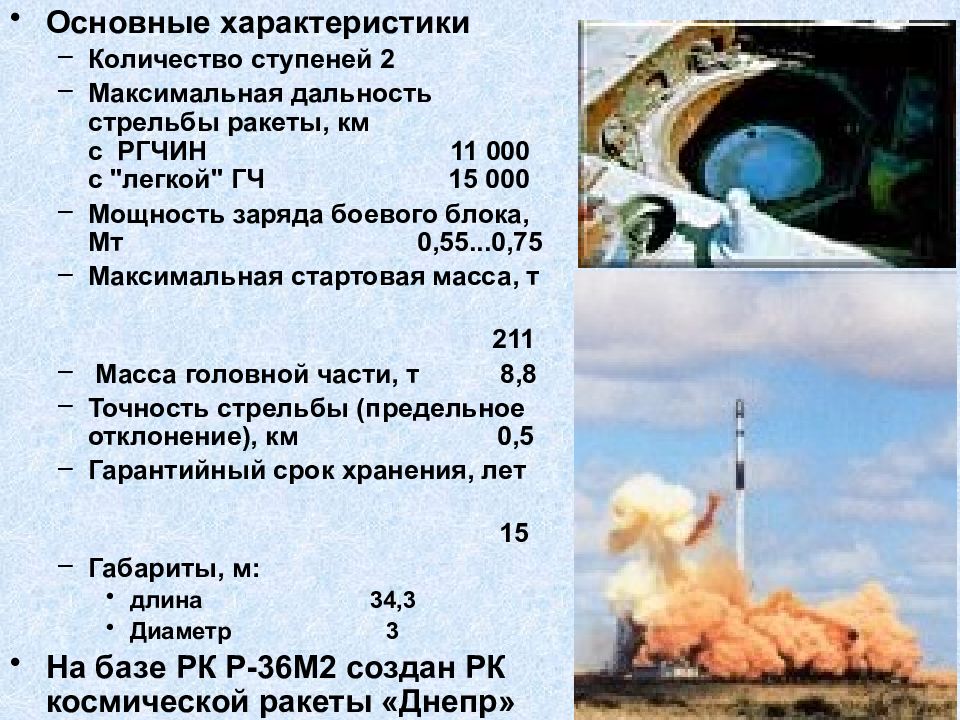

86 Основные характеристики Количество ступеней 2 Максимальная дальность стрельбы ракеты, км с РГЧИН 11 000 с "легкой" ГЧ 15 000 Мощность заряда боевого блока, Мт 0,55...0,75 Максимальная стартовая масса, т 211 Масса головной части, т 8,8 Точность стрельбы (предельное отклонение), км 0,5 Гарантийный срок хранения, лет 15 Габариты, м: длина 34,3 Диаметр 3 На базе РК Р-36М2 создан РК космической ракеты «Днепр»
87 Основные особенности шахтного РК пятого поколения «Тополь-М» РК "Тополь-М" создан на основе модернизации МБР РС-12М «Тополь». Имеет шахтное базирование в шахтах РК УР-100Ну и предполагается его размещение в шахтах тяжелых ракет Р-36МУ а также в составе подвижного грунтового ракетного комплекса(ПГРК) В отличие от своего предшественника “Тополя” у “Тополь-М” нет решетчатых стабилизаторов и рулей, а мощность смесевого твердотопливного заряда гораздо выше. Ракеты оснащены моноблочными боеголовками, но, в отличие от всех других стратегических ракет, могут быть в кратчайший срок переоснащены разделяющимися головными частями, способными нести до трех зарядов. В случае необходимости, если будут сняты ограничения по договору СНВ-2, на эту моноблочную ракету могут быть установлены несколько боевых блоков с разделяющимися головными частями (РГЧ) индивидуального наведения.

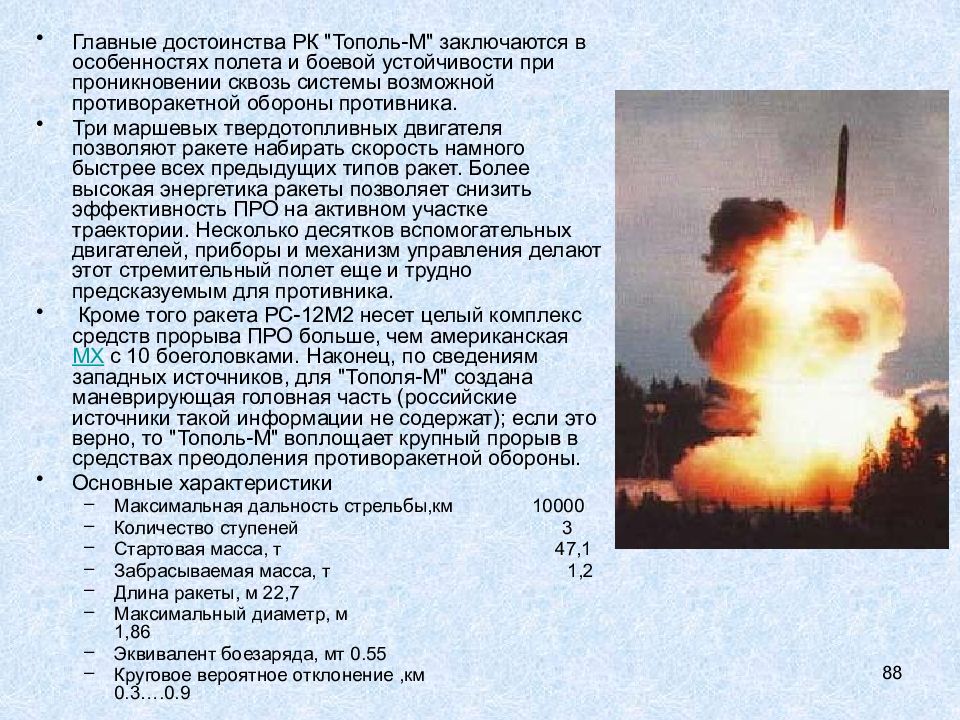

88 Главные достоинства РК "Тополь-М" заключаются в особенностях полета и боевой устойчивости при проникновении сквозь системы возможной противоракетной обороны противника. Три маршевых твердотопливных двигателя позволяют ракете набирать скорость намного быстрее всех предыдущих типов ракет. Более высокая энергетика ракеты позволяет снизить эффективность ПРО на активном участке траектории. Несколько десятков вспомогательных двигателей, приборы и механизм управления делают этот стремительный полет еще и трудно предсказуемым для противника. Кроме того ракета РС-12М2 несет целый комплекс средств прорыва ПРО больше, чем американская МX с 10 боеголовками. Наконец, по сведениям западных источников, для "Тополя-М" создана маневрирующая головная часть (российские источники такой информации не содержат); если это верно, то "Тополь-М" воплощает крупный прорыв в средствах преодоления противоракетной обороны. Основные характеристики Максимальная дальность стрельбы,км 10000 Количество ступеней 3 Стартовая масса, т 47,1 Забрасываемая масса, т 1,2 Длина ракеты, м 22,7 Максимальный диаметр, м 1,86 Эквивалент боезаряда, мт 0.55 Круговое вероятное отклонение,км 0.3….0.9

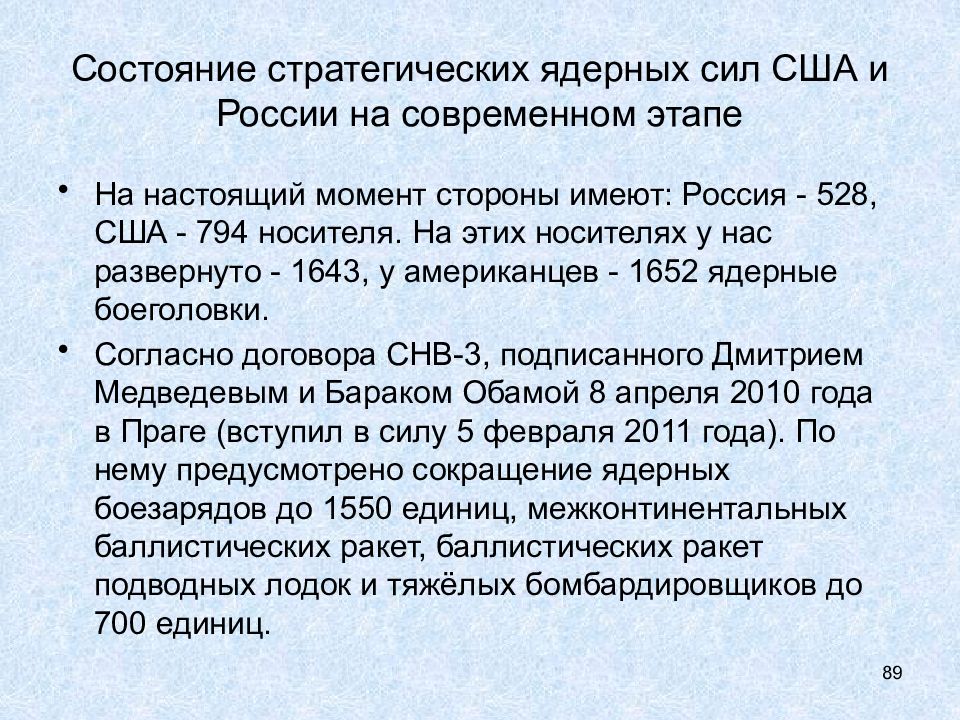

На настоящий момент стороны имеют: Россия - 528, США - 794 носителя. На этих носителях у нас развернуто - 1643, у американцев - 1652 ядерные боеголовки. Согласно договора СНВ-3, подписанного Дмитрием Медведевым и Бараком Обамой 8 апреля 2010 года в Праге (вступил в силу 5 февраля 2011 года). По нему предусмотрено сокращение ядерных боезарядов до 1550 единиц, межконтинентальных баллистических ракет, баллистических ракет подводных лодок и тяжёлых бомбардировщиков до 700 единиц. 89
90 В 2012 г. в СМИ появилось заявление командующего РВСН о том, что новая тяжелая МБР будет создана к 2018 г. Головной разработчик ГРЦ им.В.П. Макеева Конструкция ракеты - 2 ступени и блок разведения боевых блоков. ЖРД 2 ступени "утоплен" в бак с горючим, топливные баки - несущие с совмещенными разделительными днищами. Разделение ступеней производится посредством пирошпангоутов Блок разведения боевых блоков и компоновка головной части ракеты выполнены предположительно по классической для ГРЦ им.Макеева схеме - боевыми блоками назад по полету. Дальность действия - порядка 10000-11000 км КВО - 150-200 м БЧ :- не менее 8-10 РГЧ ИН с совершенным комплексом средств преодоления ПРО и несколько маневрирующих боевых блоков Пусковая установка - предполагается использование ШПУ ракет Р-36М / Р-36М2.

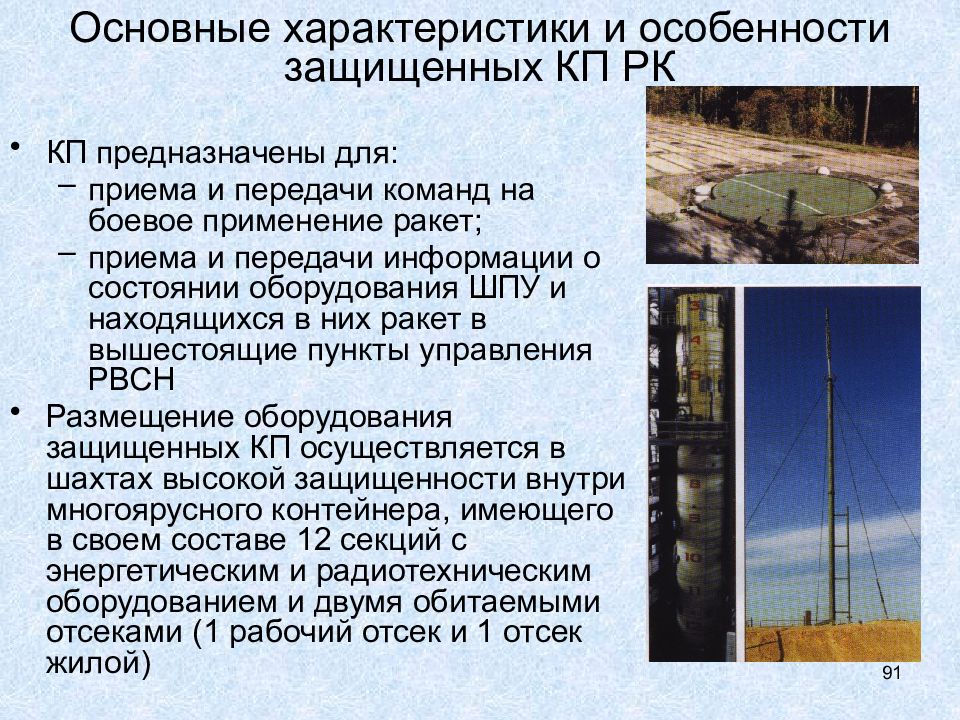

91 Основные характеристики и особенности защищенных КП РК КП предназначены для: приема и передачи команд на боевое применение ракет; приема и передачи информации о состоянии оборудования ШПУ и находящихся в них ракет в вышестоящие пункты управления РВСН Размещение оборудования защищенных КП осуществляется в шахтах высокой защищенности внутри многоярусного контейнера, имеющего в своем составе 12 секций с энергетическим и радиотехническим оборудованием и двумя обитаемыми отсеками (1 рабочий отсек и 1 отсек жилой)
92 Контейнер с оборудованием размещен на специальной системе амортизации для защиты от динамических нагрузок, возникающих при воздействии на КП средств поражения В составе КП имеется несколько выдвижных антенн для передачи управления по радиоканалам Для обеспечения теплового режима КП применяется наземный холодильный центр (для режима повседневной деятельности и блоки аккумуляторов холода (со льдом) для режима автономии 1-шахтное сооружение КП; 2 – контейнер с оборудованием КП; 3-СА; 4-антенна; 5-наземный холодильный центр; 6-водоледяные аккумуляторы холода; 7-грузопассажирский лифт 1 2 3 4 5 6 7

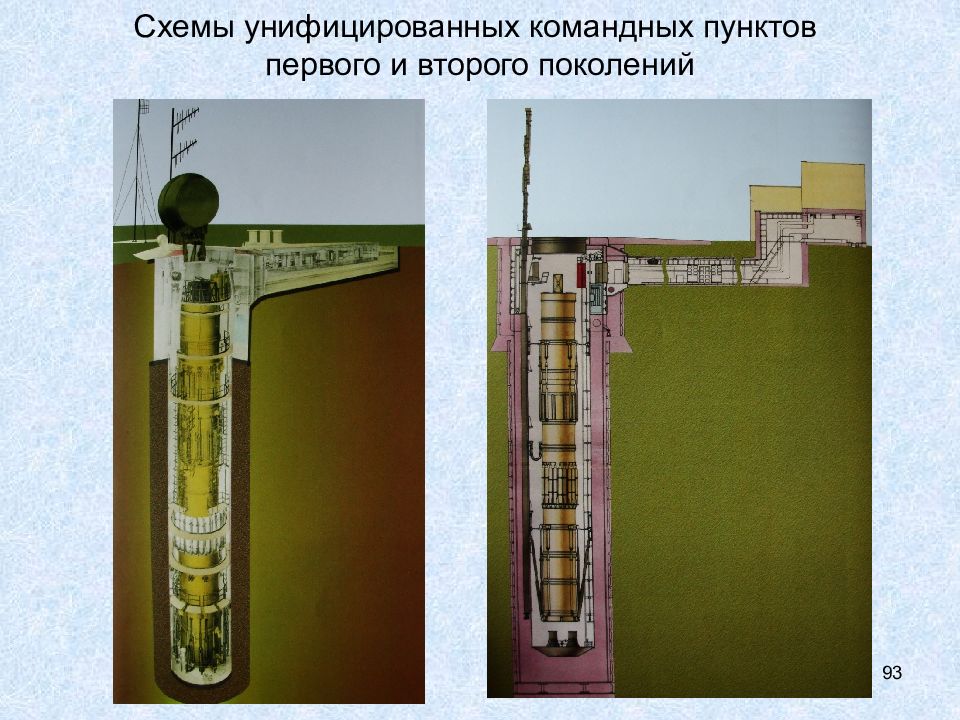

93 Схемы унифицированных командных пунктов первого и второго поколений

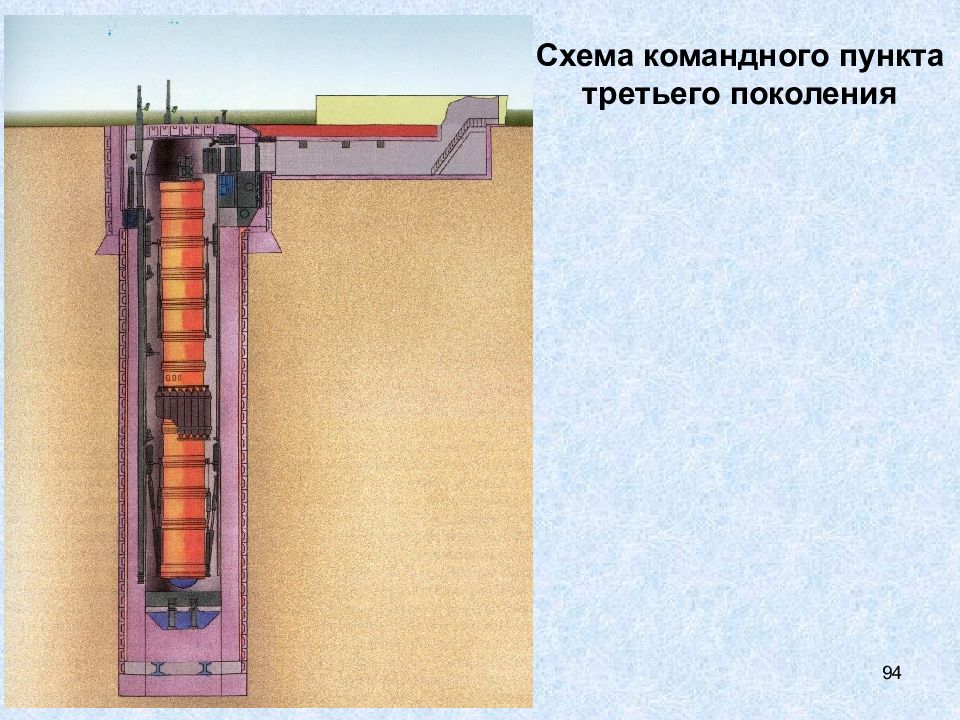

94 Схема командного пункта третьего поколения

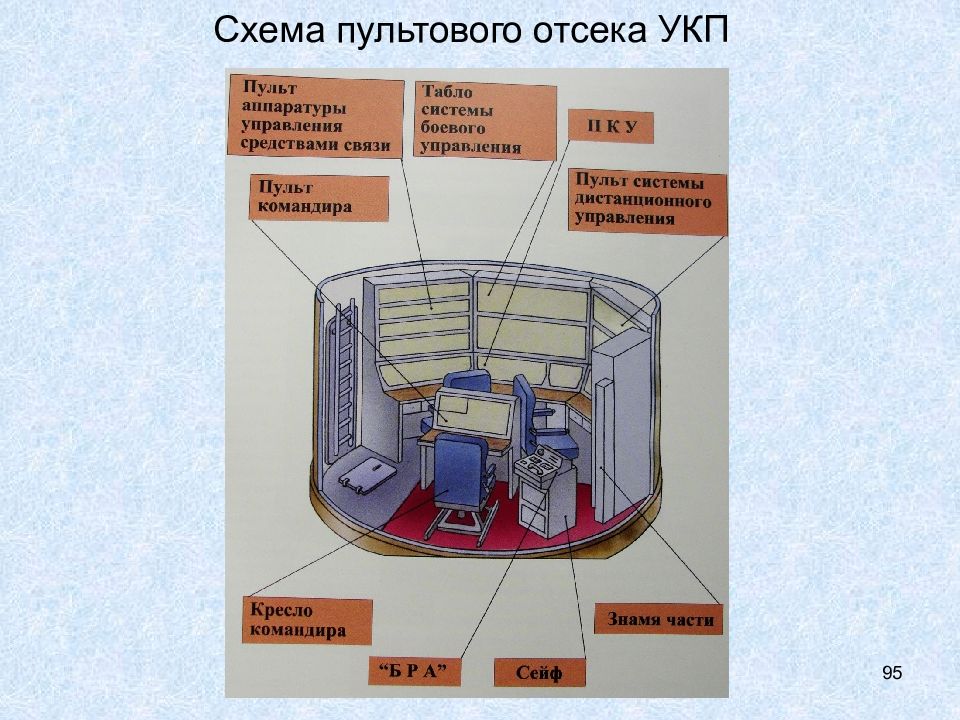

95 Схема пультового отсека УКП

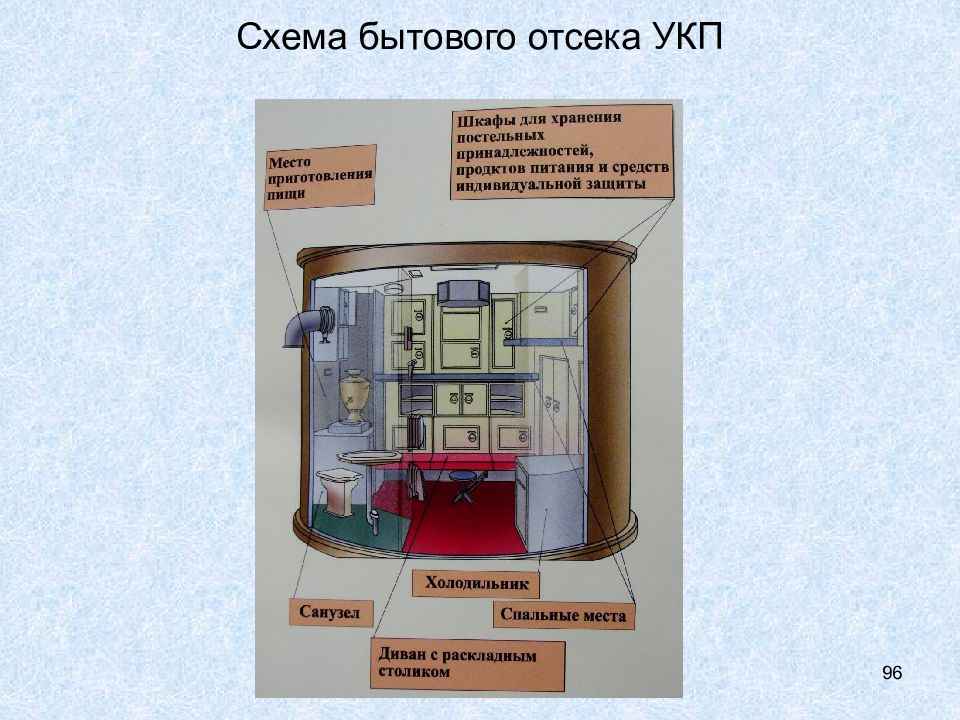

96 Схема бытового отсека УКП
97 Режим дежурства осуществляется в течение нескольких суток размещением в сооружении рабочих и резервных составов Операции по выдаче команд на пуски ракет могут быть даны при одновременных действиях двух офицеров рабочей смены по командам из вышестоящих пунктов управления

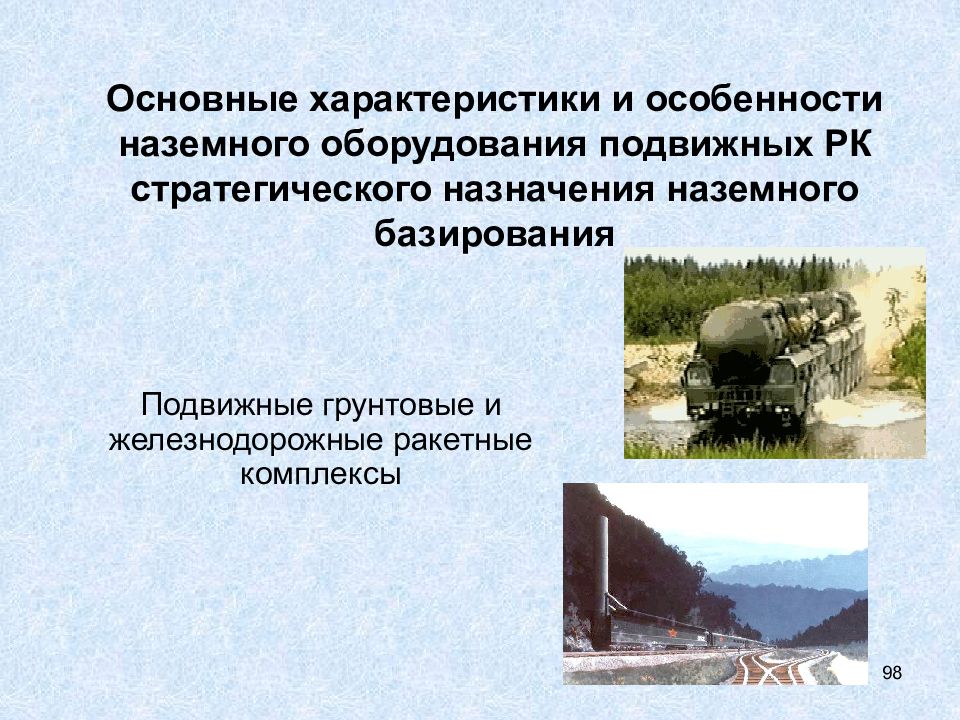

98 Основные характеристики и особенности наземного оборудования подвижных РК стратегического назначения наземного базирования Подвижные грунтовые и железнодорожные ракетные комплексы

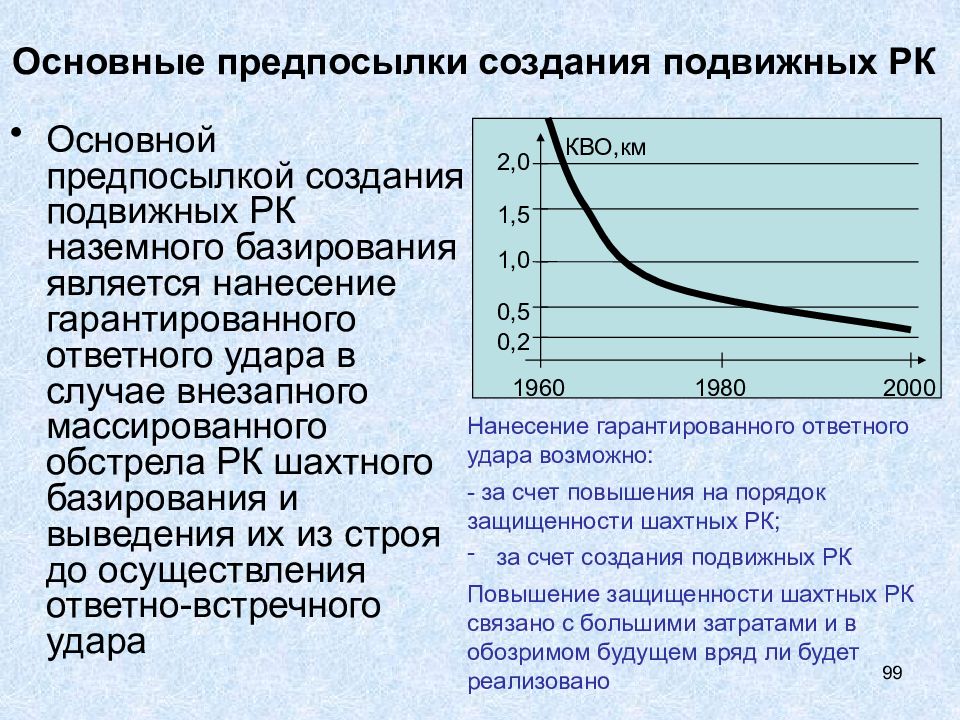

99 Основные предпосылки создания подвижных РК Основной предпосылкой создания подвижных РК наземного базирования является нанесение гарантированного ответного удара в случае внезапного массированного обстрела РК шахтного базирования и выведения их из строя до осуществления ответно-встречного удара 2,0 1,5 1,0 0,5 0,2 1960 1980 2000 КВО,км Нанесение гарантированного ответного удара возможно: - за счет повышения на порядок защищенности шахтных РК; за счет создания подвижных РК Повышение защищенности шахтных РК связано с большими затратами и в обозримом будущем вряд ли будет реализовано

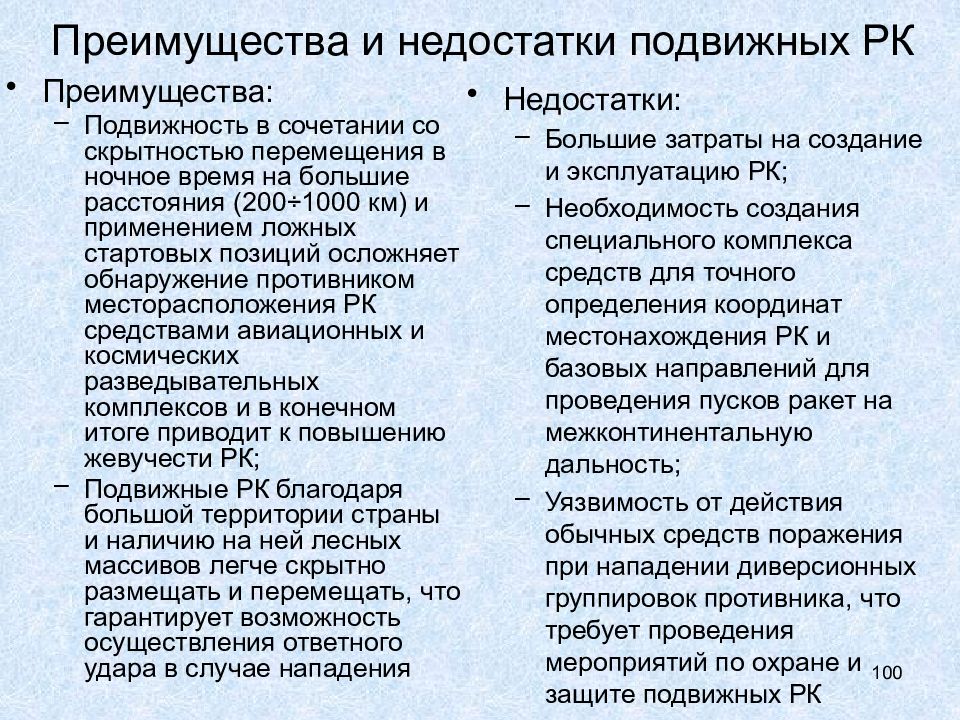

100 Преимущества и недостатки подвижных РК Преимущества: Подвижность в сочетании со скрытностью перемещения в ночное время на большие расстояния (200 ÷ 1000 км) и применением ложных стартовых позиций осложняет обнаружение противником месторасположения РК средствами авиационных и космических разведывательных комплексов и в конечном итоге приводит к повышению жевучести РК; Подвижные РК благодаря большой территории страны и наличию на ней лесных массивов легче скрытно размещать и перемещать, что гарантирует возможность осуществления ответного удара в случае нападения Недостатки: Большие затраты на создание и эксплуатацию РК; Необходимость создания специального комплекса средств для точного определения координат местонахождения РК и базовых направлений для проведения пусков ракет на межконтинентальную дальность; Уязвимость от действия обычных средств поражения при нападении диверсионных группировок противника, что требует проведения мероприятий по охране и защите подвижных РК

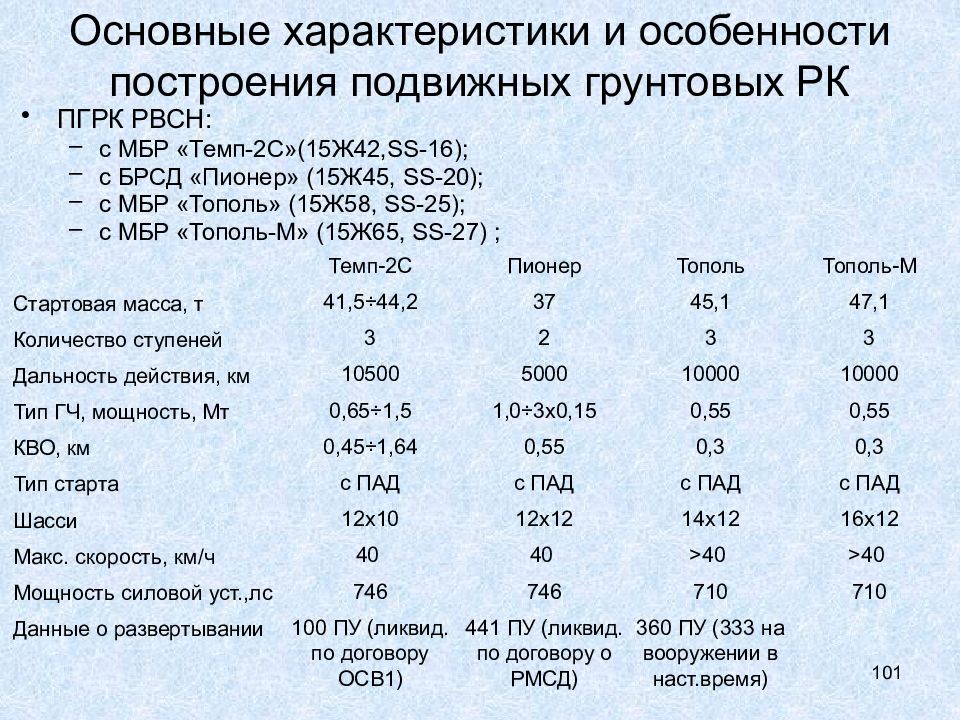

101 Основные характеристики и особенности построения подвижных грунтовых РК ПГРК РВСН: с МБР «Темп-2С»(15Ж42, SS-16) ; с БРСД «Пионер» (15Ж45, SS- 20); с МБР «Тополь» (15Ж58, SS- 25); с МБР «Тополь-М» (15Ж65, SS- 27) ; Стартовая масса, т Количество ступеней Дальность действия, км Тип ГЧ, мощность, Мт КВО, км Тип старта Шасси Макс. скорость, км/ч Мощность силовой уст.,лс Данные о развертывании Темп-2С 41,5 ÷ 44,2 3 10500 0,65 ÷ 1,5 0,45 ÷ 1,64 с ПАД 12х10 40 746 100 ПУ (ликвид. по договору ОСВ1) Пионер 37 2 5000 1,0 ÷ 3х0,15 0,55 с ПАД 12х12 40 746 441 ПУ (ликвид. по договору о РМСД) Тополь 45,1 3 10000 0,55 0,3 с ПАД 14х12 > 40 7 10 360 ПУ ( 333 на вооружении в наст.время) Тополь-М 47,1 3 10000 0,55 0,3 с ПАД 16х12 > 40 7 10

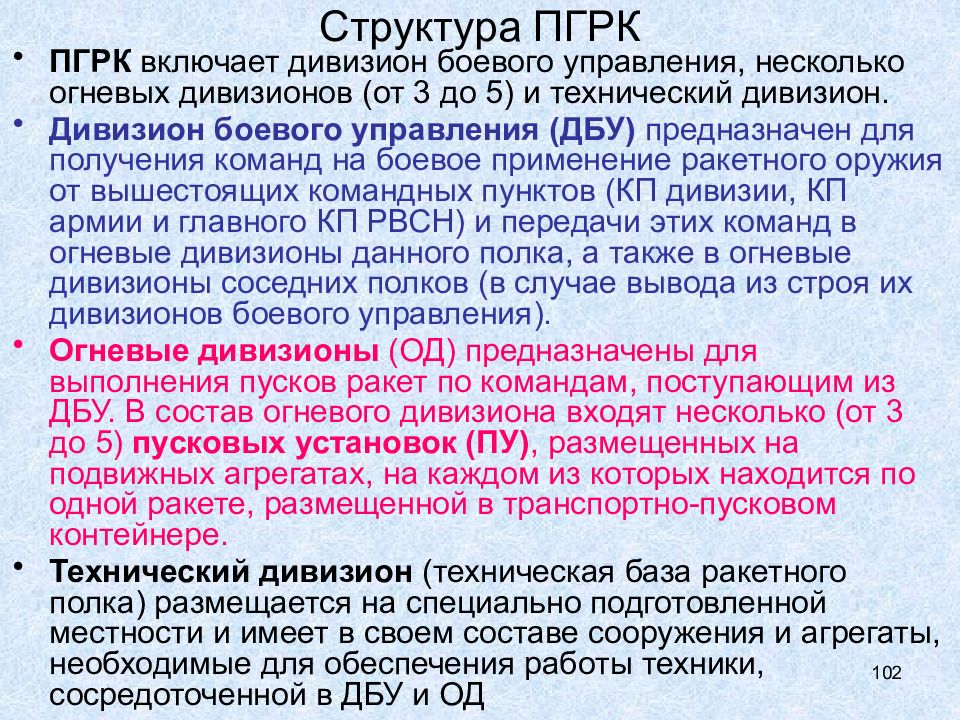

102 Структура ПГРК ПГРК включает дивизион боевого управления, несколько огневых дивизионов (от 3 до 5) и технический дивизион. Дивизион боевого управления (ДБУ) предназначен для получения команд на боевое применение ракетного оружия от вышестоящих командных пунктов (КП дивизии, КП армии и главного КП РВСН) и передачи этих команд в огневые дивизионы данного полка, а также в огневые дивизионы соседних полков (в случае вывода из строя их дивизионов боевого управления). Огневые дивизионы (ОД) предназначены для выполнения пусков ракет по командам, поступающим из ДБУ. В состав огневого дивизиона входят несколько (от 3 до 5) пусковых установок (ПУ), размещенных на подвижных агрегатах, на каждом из которых находится по одной ракете, размещенной в транспортно-пусковом контейнере. Технический дивизион (техническая база ракетного полка) размещается на специально подготовленной местности и имеет в своем составе сооружения и агрегаты, необходимые для обеспечения работы техники, сосредоточенной в ДБУ и ОД
103 Сооружение контроля функционирования бортовой аппаратуры Транспортно-пере-грузочный агрегат 3 Транспортно-пере-грузочный агрегат 2 Транспортно-пере-грузочный агрегат 1 Сооружения для размещения ПУ Сооружения для размещения ПУ Сооружения для размещения ПУ и передвижных агрегатов Машина геодезического обеспечения Топливозаправщик 3 Топливозаправщик 2 Топливозаправщик 1 Машина боевого управления (КП) Машина обеспечения дальней связи Машина обеспечения ближней связи Машина дизель-элек-трическая станция 1 Машина дизель-элек-трическая станция 2 Машина бытового обслуживания 1 (общежитие) Машина бытового обслуживания 2 (столовая) Машина боевого охранения Машина навигационного обеспечения Ракетный полк Дивизион боевого управления Огневой дивизион 3 Огневой дивизион 2 Огневой дивизион 1 Технический дивизион Машина управления пуском Пусковая установка 3 Пусковая установка 2 Пусковая установка 1 Машина обеспечения ближней связи Машина дизель-элек-трическая станция 1 Машина дизель-элек-трическая станция 2 Машина бытового обслуживания 1 (общежитие) Машина бытового обслуживания 2 (столовая) Машина боевого охранения Машина навигационного обеспечения

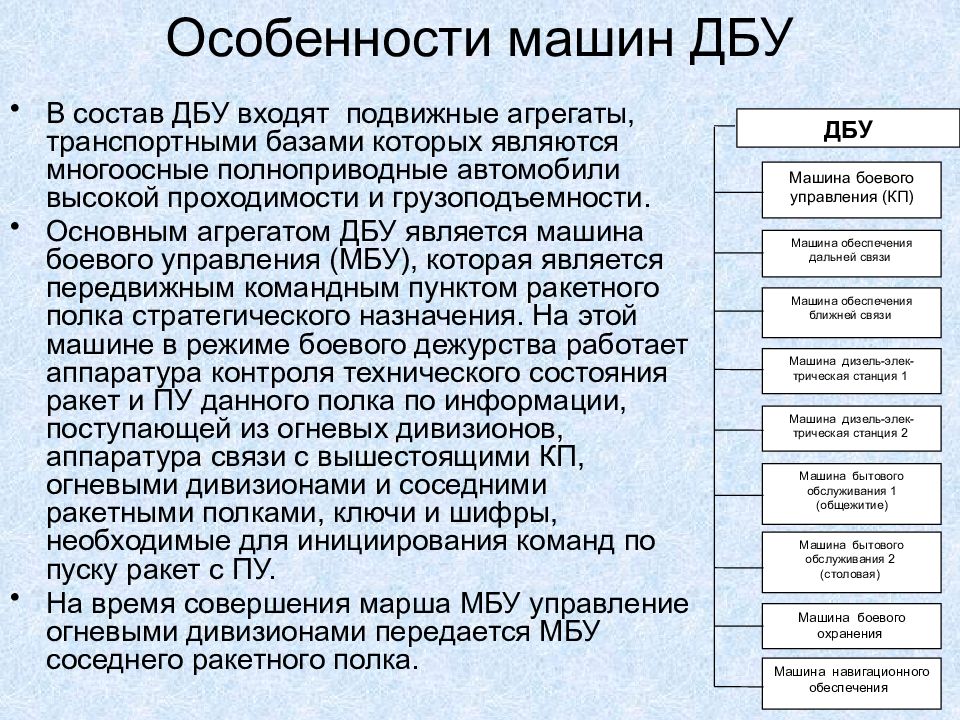

104 Особенности машин ДБУ В состав ДБУ входят подвижные агрегаты, транспортными базами которых являются многоосные полноприводные автомобили высокой проходимости и грузоподъемности. Основным агрегатом ДБУ является машина боевого управления (МБУ), которая является передвижным командным пунктом ракетного полка стратегического назначения. На этой машине в режиме боевого дежурства работает аппаратура контроля технического состояния ракет и ПУ данного полка по информации, поступающей из огневых дивизионов, аппаратура связи с вышестоящими КП, огневыми дивизионами и соседними ракетными полками, ключи и шифры, необходимые для инициирования команд по пуску ракет с ПУ. На время совершения марша МБУ управление огневыми дивизионами передается МБУ соседнего ракетного полка. Машина боевого управления (КП) Машина обеспечения дальней связи Машина обеспечения ближней связи Машина дизель-элек-трическая станция 1 Машина дизель-элек-трическая станция 2 Машина бытового обслуживания 1 (общежитие) Машина бытового обслуживания 2 (столовая) Машина боевого охранения Машина навигационного обеспечения ДБУ

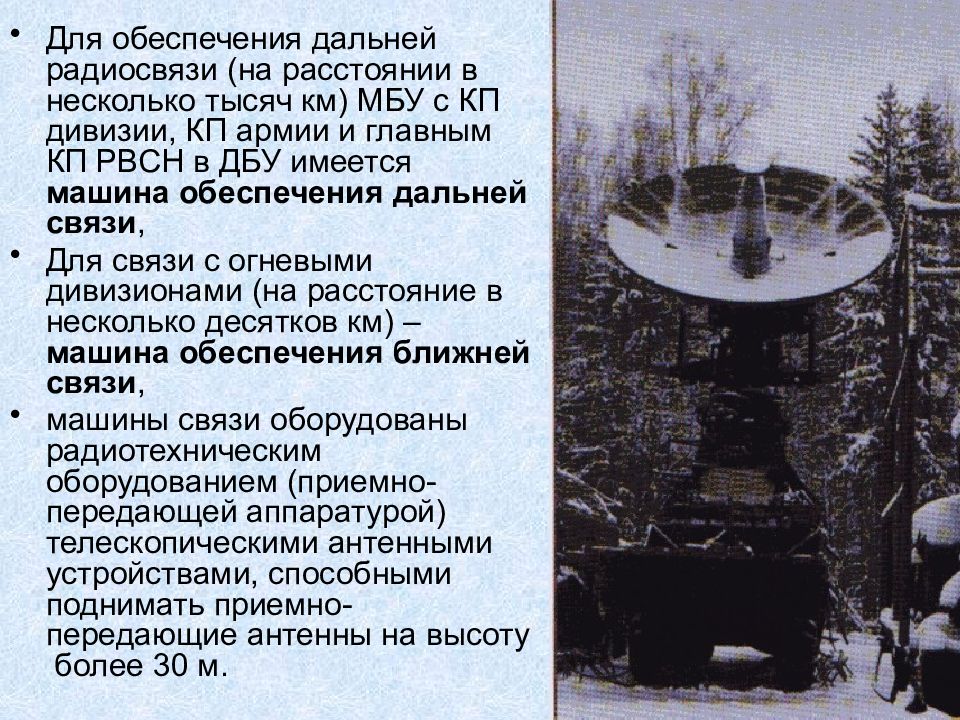

105 Для обеспечения дальней радиосвязи (на расстоянии в несколько тысяч км) МБУ с КП дивизии, КП армии и главным КП РВСН в ДБУ имеется машина обеспечения дальней связи, Для связи с огневыми дивизионами (на расстояние в несколько десятков км) – машина обеспечения ближней связи, машины связи оборудованы радиотехническим оборудованием (приемно-передающей аппаратурой) телескопическими антенными устройствами, способными поднимать приемно-передающие антенны на высоту более 30 м.
106 Для энергоснабжения электрической энергией оборудования подвижных агрегатов в составе ДБУ имеются 2 машины – дизель-электрические станции, одна из которых при боевом дежурстве снабжает электроэнергией МБУ и машины обеспечения связи, а вторая – машины бытового обслуживания («общежитие» и «столовую»), предназначенные для отдыха, приготовления и приема пищи обслуживающим персоналом ДБУ, а также машину боевого охранения, на которой размещается дежурное подразделение ДБУ, стрелково-пушечное вооружение и аппаратура контроля проникновения посторонних лиц и предметов на территорию размещения ДБУ. Для определения направления движения в сложных погодных условиях ночью в лесных массивах при движении агрегатов ДБУ в его составе имеется машина навигационного обеспечения, с аппаратурой ночного виденья и приборами для ориентации на местности. Перемещение ДБУ с одной позиции на другую осуществляется в ночное время суток с соблюдением маскировочных мер. машина бытового обслуживания

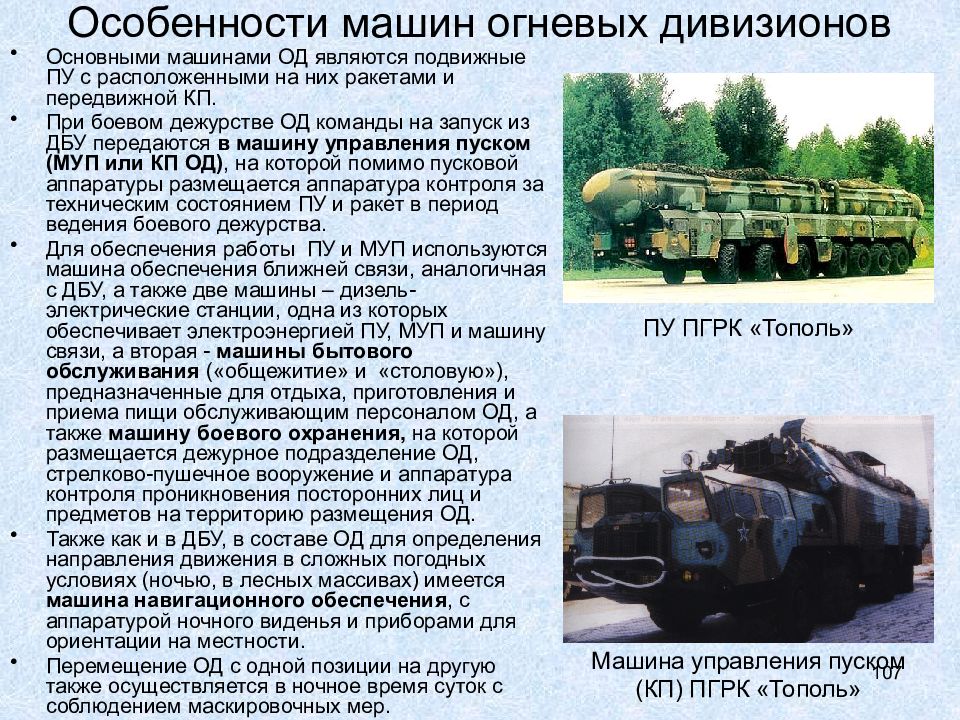

107 Особенности машин огневых дивизионов Основными машинами ОД являются подвижные ПУ с расположенными на них ракетами и передвижной КП. При боевом дежурстве ОД команды на запуск из ДБУ передаются в машину управления пуском (МУП или КП ОД), на которой помимо пусковой аппаратуры размещается аппаратура контроля за техническим состоянием ПУ и ракет в период ведения боевого дежурства. Для обеспечения работы ПУ и МУП используются машина обеспечения ближней связи, аналогичная с ДБУ, а также две машины – дизель-электрические станции, одна из которых обеспечивает электроэнергией ПУ, МУП и машину связи, а вторая - машины бытового обслуживания («общежитие» и «столовую»), предназначенные для отдыха, приготовления и приема пищи обслуживающим персоналом ОД, а также машину боевого охранения, на которой размещается дежурное подразделение ОД, стрелково-пушечное вооружение и аппаратура контроля проникновения посторонних лиц и предметов на территорию размещения ОД. Также как и в ДБУ, в составе ОД для определения направления движения в сложных погодных условиях (ночью, в лесных массивах) имеется машина навигационного обеспечения, с аппаратурой ночного виденья и приборами для ориентации на местности. Перемещение ОД с одной позиции на другую также осуществляется в ночное время суток с соблюдением маскировочных мер. ПУ ПГРК «Тополь» Машина управления пуском (КП) ПГРК «Тополь»
108 Особенности оборудования технического дивизиона Технический дивизион имеет в своем составе сооружения и агрегаты, необходимые для обеспечения работы техники, сосредоточенной в ДБУ и ОД: транспортно-перегрузочные агрегаты используются для доставки ТПК с ракетой от ближайшей железнодорожной станции до технической базы, а после проведения проверочных операций - в ОД для снаряжения ПУ ракетами; сооружение контроля функционирования бортовой аппаратуры ракет, доставляемых на техническую базу); сооружения с раздвижными крышами для размещения пусковых установок и несения боевого дежурства в условиях отсутствия прямых угроз ядерного нападения (в экстренных случая при необходимости пуск ракет может быть произведен из этих сооружений при раскрытии крыш); машина геодезического обеспечения, использующаяся для определения информации о координатах возможных мест пуска ракет и местном ускорении силы тяжести, которая передается в бортовые ЭВМ ПУ; топливозаправщики дизельного топлива для снабжения дизельных двигателей подвижных агрегатов ракетного полка ПГРК.

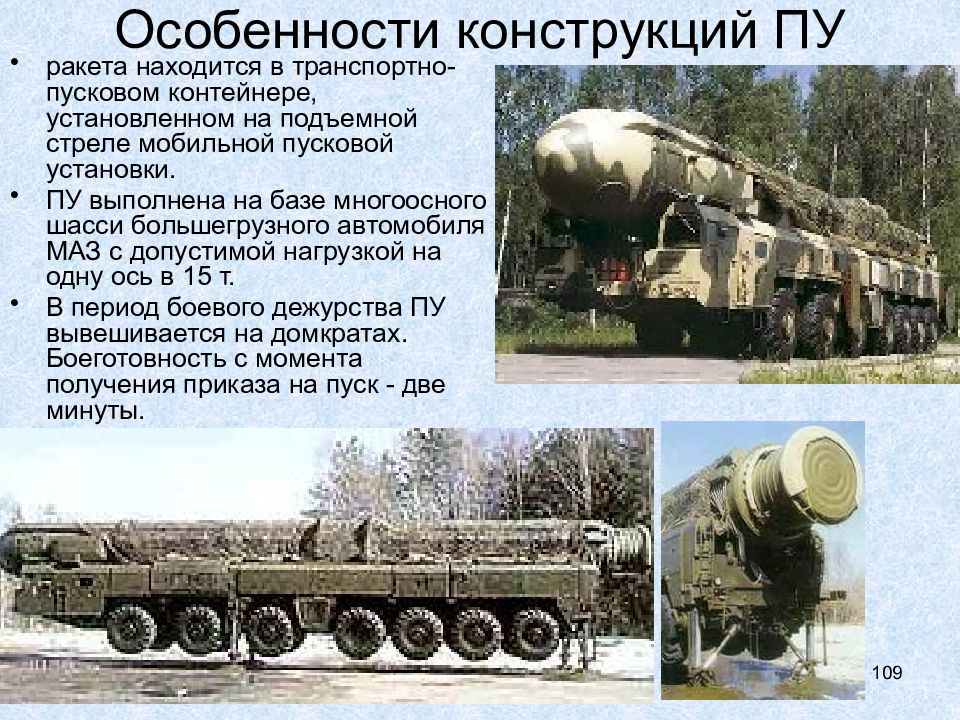

109 Особенности конструкций ПУ ракета находится в транспортно-пусковом контейнере, установленном на подъемной стреле мобильной пусковой установки. ПУ выполнена на базе многоосного шасси большегрузного автомобиля МАЗ с допустимой нагрузкой на одну ось в 15 т. В период боевого дежурства ПУ вывешивается на домкратах. Боеготовность с момента получения приказа на пуск - две минуты.

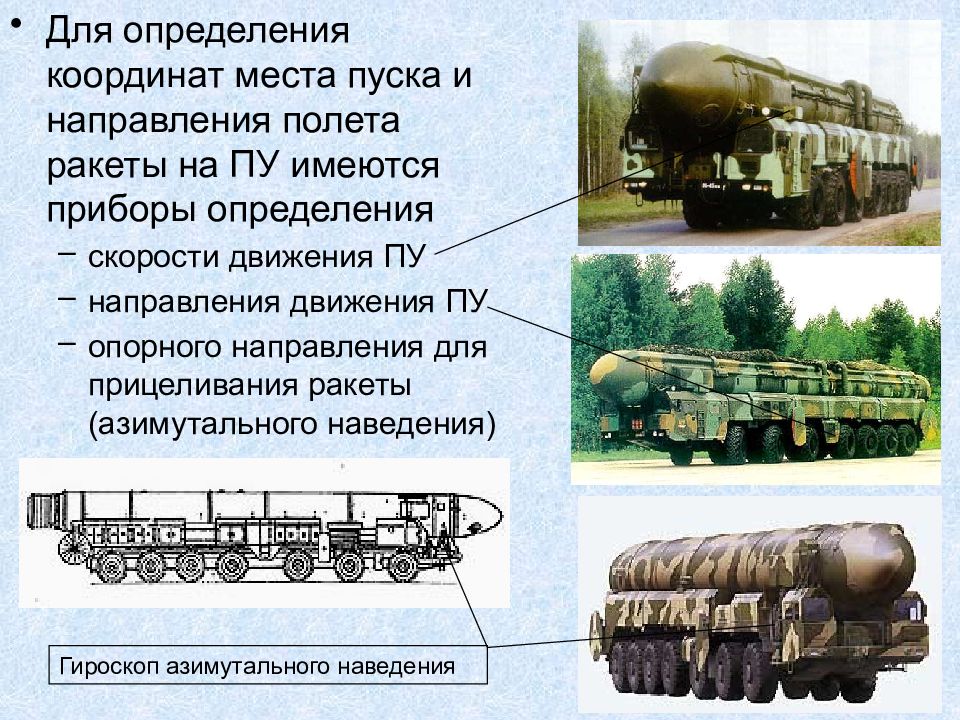

110 Для определения координат места пуска и направления полета ракеты на ПУ имеются приборы определения скорости движения ПУ направления движения ПУ опорного направления для прицеливания ракеты ( азимутального наведения) Гироскоп азимутального наведения

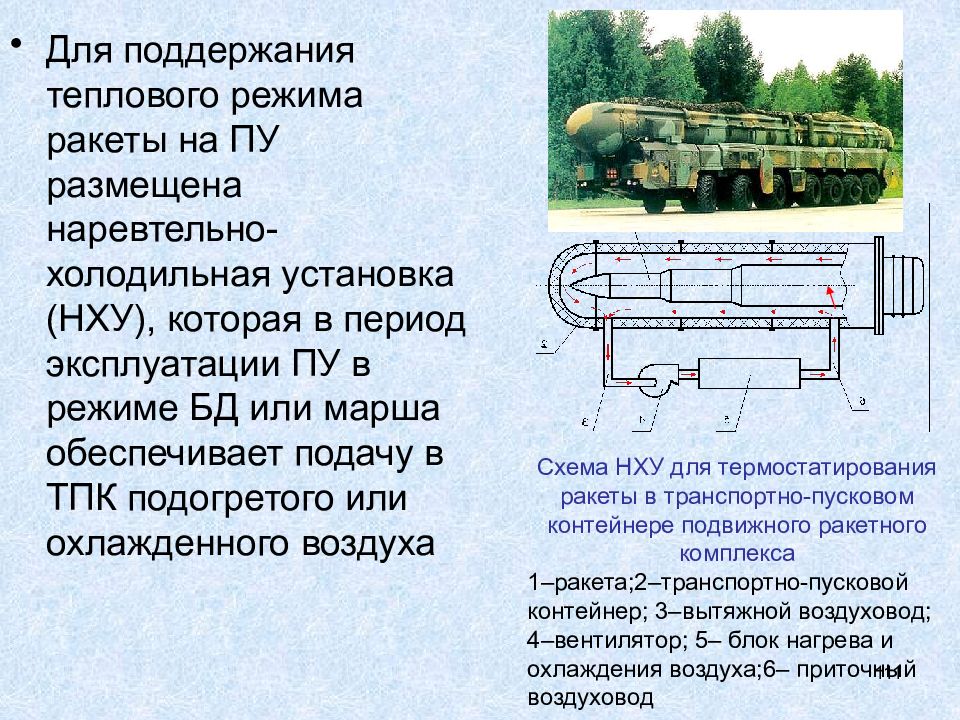

111 Для поддержания теплового режима ракеты на ПУ размещена наревтельно-холодильная установка ( НХУ), которая в период эксплуатации ПУ в режиме БД или марша обеспечивает подачу в ТПК подогретого или охлажденного воздуха Схема НХУ для термостатирования ракеты в транспортно-пусковом контейнере подвижного ракетного комплекса 1–ракета;2–транспортно-пусковой контейнер; 3–вытяжной воздуховод; 4–вентилятор; 5– блок нагрева и охлаждения воздуха;6– приточный воздуховод

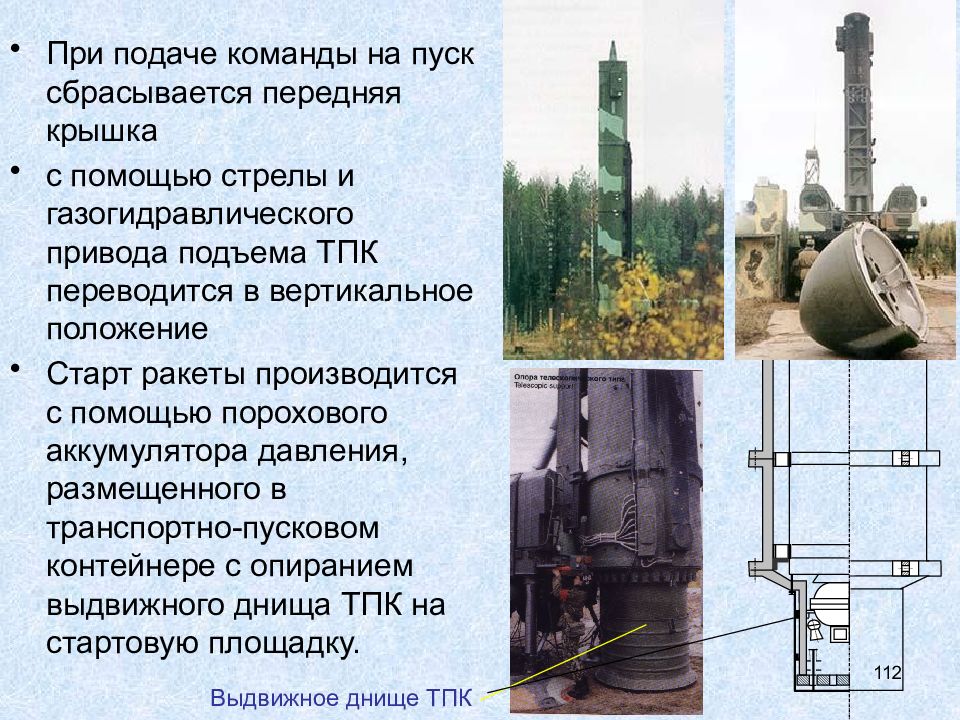

112 При подаче команды на пуск сбрасывается передняя крышка с помощью стрелы и газогидравлического привода подъема ТПК переводится в вертикальное положение Старт ракеты производится с помощью порохового аккумулятора давления, размещенного в транспортно-пусковом контейнере c опиранием выдвижного днища ТПК на стартовую площадку. Выдвижное днище ТПК

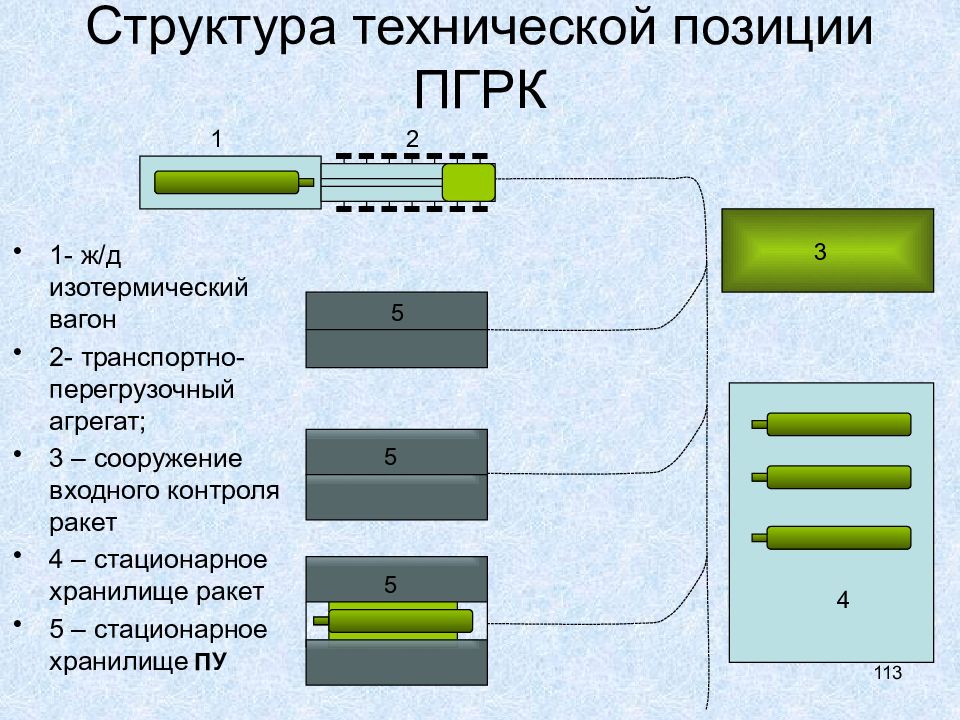

113 Структура технической позиции ПГРК 1- ж/д изотермический вагон 2- транспортно-перегрузочный агрегат; 3 – сооружение входного контроля ракет 4 – стационарное хранилище ракет 5 – стационарное хранилище ПУ 1 2 3 4 5 5 5
114 Стартовая позиция ПГРК Режимы эксплуатации: Боевое дежурство в стационарных сооружениях ТРБ; Рассредоточение (режим марша); Боевое дежурство в районе дислокации со сменой позиций В групповом варианте В одиночном варианте Схема боевого дежурства в групповом варианте 1- ПУ; 2-Машина управления пуском; 3-Машина связи; 4-МДЭС 1 2 3 4

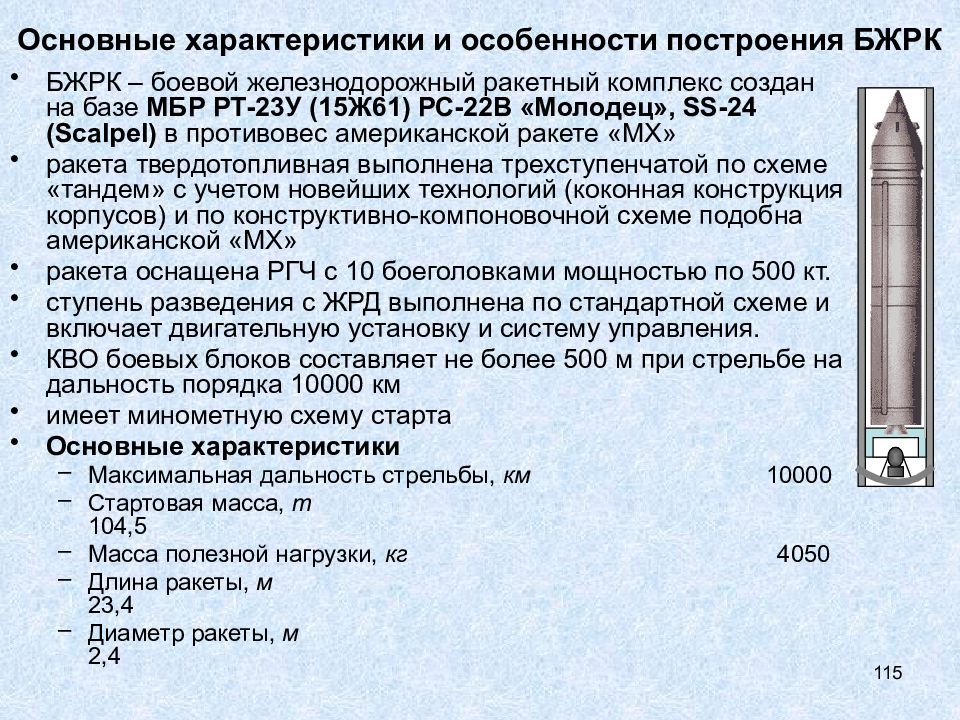

115 Основные характеристики и особенности построения БЖРК БЖРК – боевой железнодорожный ракетный комплекс создан на базе МБР РТ-23У (15Ж61) РС-22В «Молодец», SS-24 (Scalpel) в противовес американской ракете «МХ» ракета твердотопливная выполнена трехступенчатой по схеме «тандем» с учетом новейших технологий (коконная конструкция корпусов) и по конструктивно-компоновочной схеме подобна американской «МХ» ракета оснащена РГЧ с 10 боеголовками мощностью по 500 кт. ступень разведения с ЖРД выполнена по стандартной схеме и включает двигательную установку и систему управления. КВО боевых блоков составляет не более 5 00 м при стрельбе на дальность порядка 10000 км имеет минометную схему старта Основные характеристики Максимальная дальность стрельбы, км 10000 Стартовая масса, т 104,5 Масса полезной нагрузки, кг 4050 Длина ракеты, м 23,4 Диаметр ракеты, м 2,4

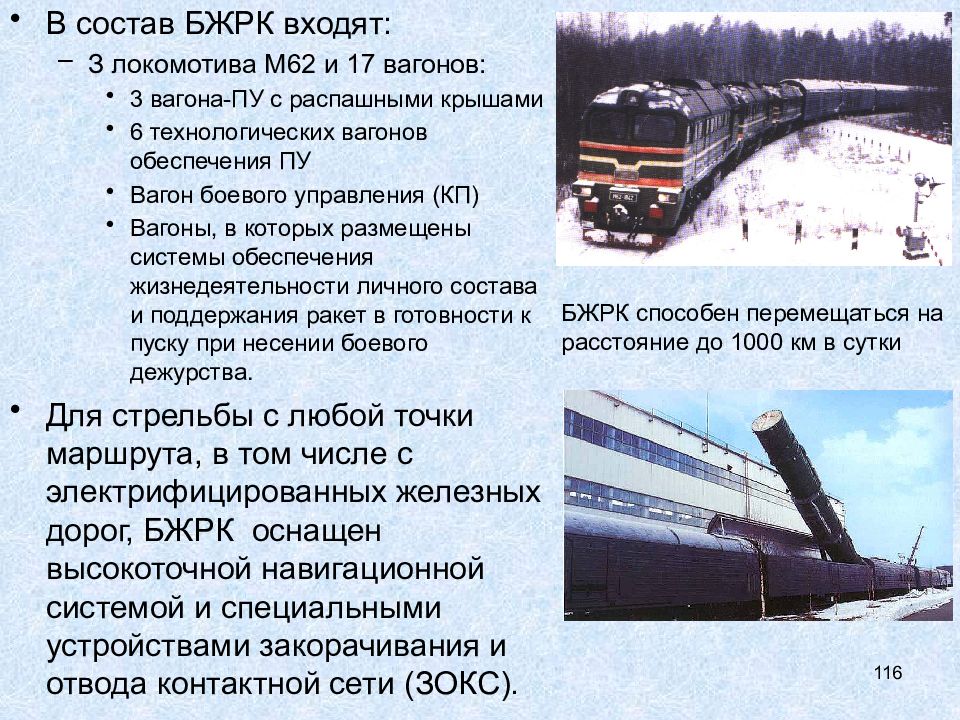

116 В состав БЖРК входят: З локомотива М62 и 17 вагонов: 3 вагона-ПУ с распашными крышами 6 технологических вагонов обеспечения ПУ Вагон боевого управления (КП) Вагоны, в которых размещены системы обеспечения жизнедеятельности личного состава и поддержания ракет в готовности к пуску при несении боевого дежурства. Для стрельбы с любой точки маршрута, в том числе с электрифицированных железных дорог, БЖРК оснащен высокоточной навигационной системой и специальными устройствами закорачивания и отвода контактной сети (ЗОКС). БЖРК способен перемещаться на расстояние до 1000 км в сутки

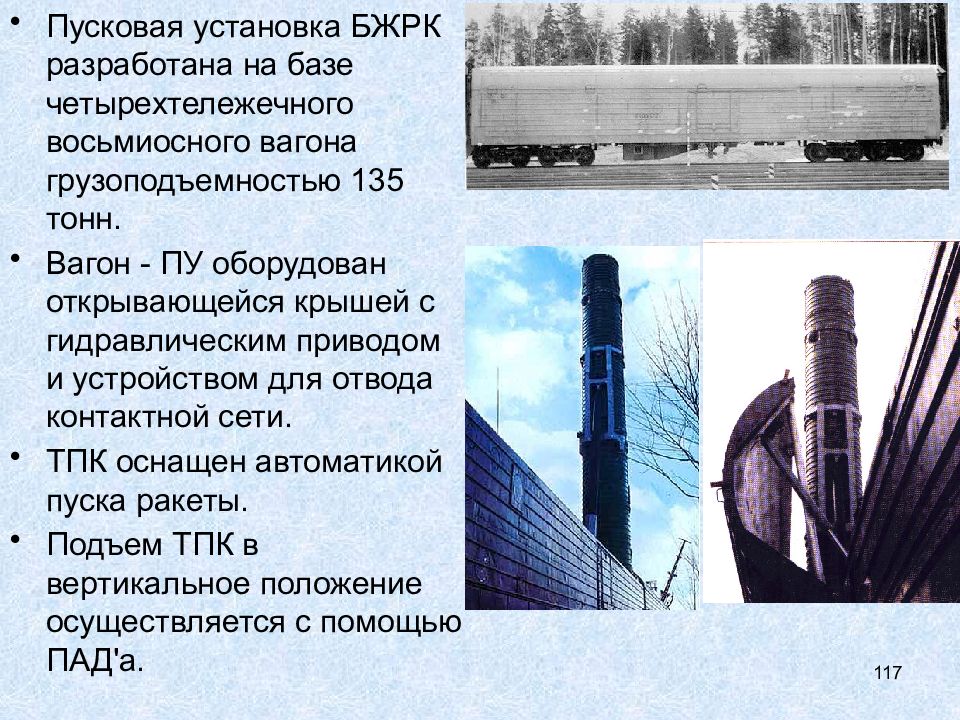

117 Пусковая установка БЖРК разработана на базе четырехтележечного восьмиосного вагона грузоподъемностью 135 тонн. Вагон - ПУ оборудован открывающейся крышей с гидравлическим приводом и устройством для отвода контактной сети. ТПК оснащен автоматикой пуска ракеты. Подъем ТПК в вертикальное положение осуществляется с помощью ПАД'а.

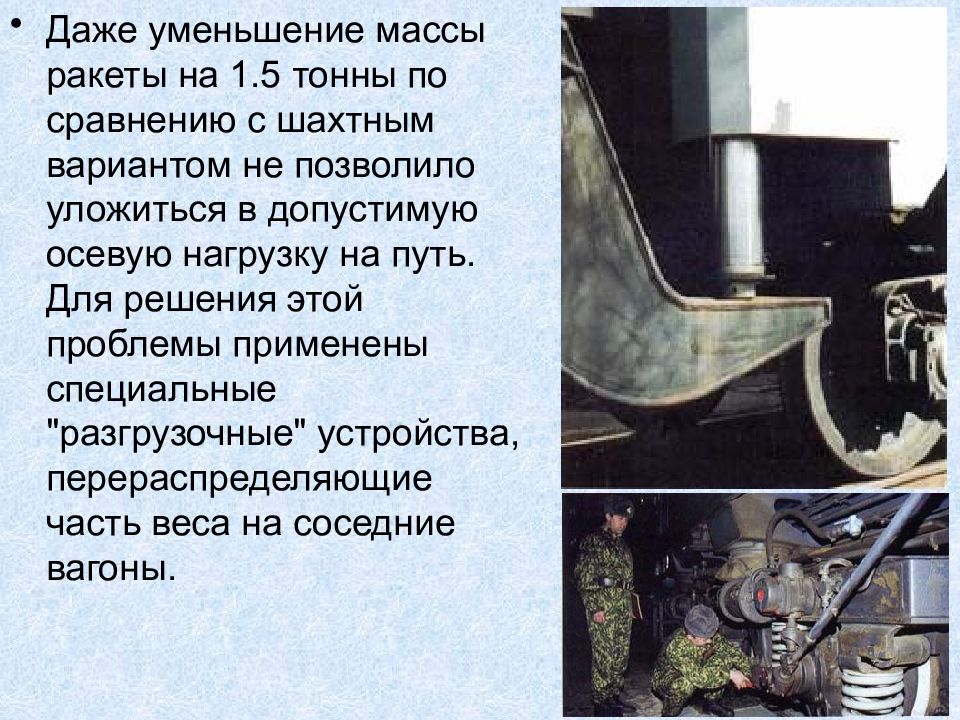

118 Даже уменьшение массы ракеты на 1.5 тонны по сравнению с шахтным вариантом не позволило уложиться в допустимую осевую нагрузку на путь. Для решения этой проблемы применены специальные "разгрузочные" устройства, перераспределяющие часть веса на соседние вагоны.

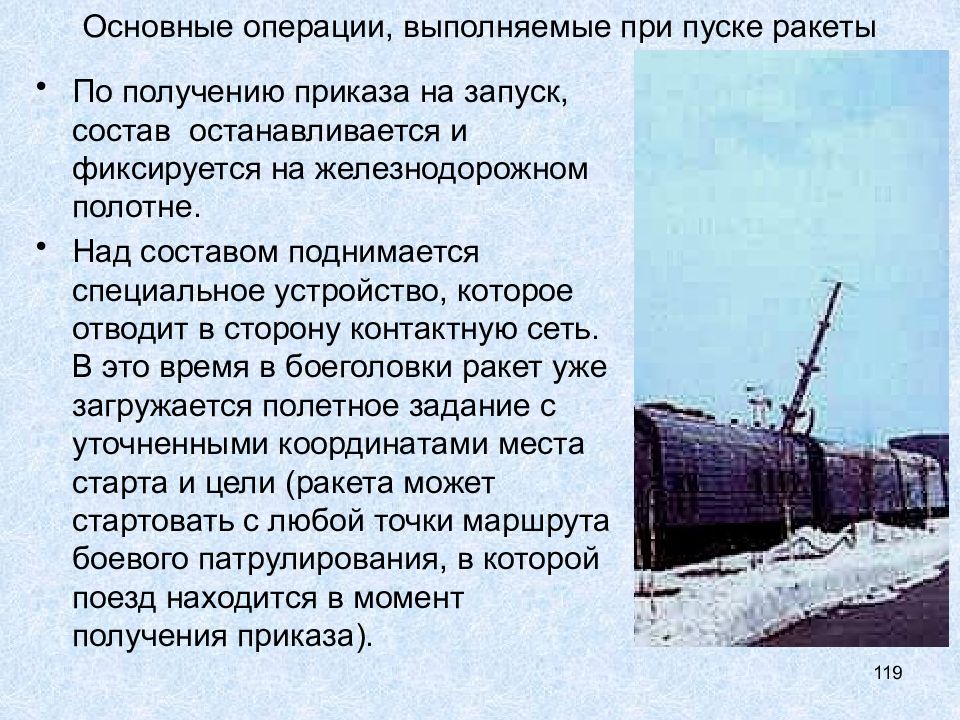

119 По получению приказа на запуск, состав останавливается и фиксируется на железнодорожном полотне. Над составом поднимается специальное устройство, которое отводит в сторону контактную сеть. В это время в боеголовки ракет уже загружается полетное задание с уточненными координатами места старта и цели (ракета может стартовать с любой точки маршрута боевого патрулирования, в которой поезд находится в момент получения приказа). Основные операции, выполняемые при пуске ракеты

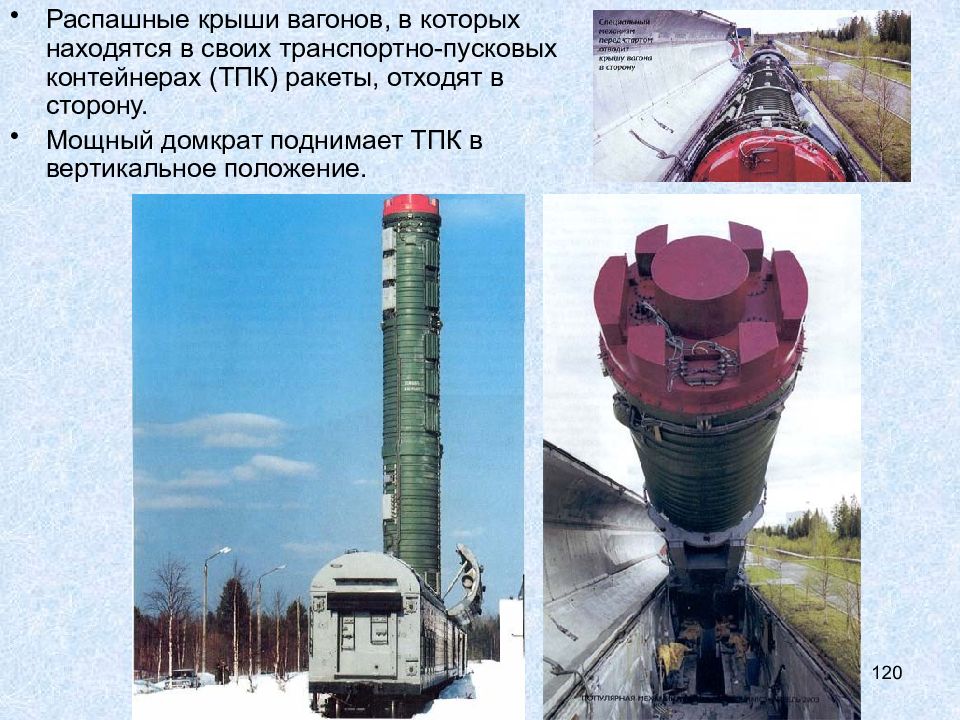

120 Распашные крыши вагонов, в которых находятся в своих транспортно-пусковых контейнерах (ТПК) ракеты, отходят в сторону. Мощный домкрат поднимает ТПК в вертикальное положение.
121 Пуск ракеты осуществляется по минометной схеме старта После выхода из ТПК ракета в воздухе разворачивается с помощью порохового ускорителя и только после этого запускается маршевый двигатель. Разворот ракеты позволяет отвести струю маршевого двигателя от пускового комплекса и обеспечить устойчивость ПУ. Каждая из трех пусковых установок, входящих в БЖРК может осуществлять пуск как в составе поезда, так и автономно.
122 в составе имеется уникальный командный модуль, особенностью которого стала повышенная защита от мощного электромагнитного излучения контактной сети. Для него разработаны уникальные антенны спецсвязи, которые гарантированно обеспечивают прием сигналов боевого управления через радиопрозрачные крыши вагонов. Наружу их выводить нельзя, поскольку БЖРК должен во всем походить на обычный поезд. полная автономность "ракетного поезда" во время его выходов на маршруты боевого патрулирования, протяженность которых достигает 1,5-2 тыс. км., обеспечивается оборудованием специальных технологических вагонов и вагонов бытового обслуживания личного состава БЖРК

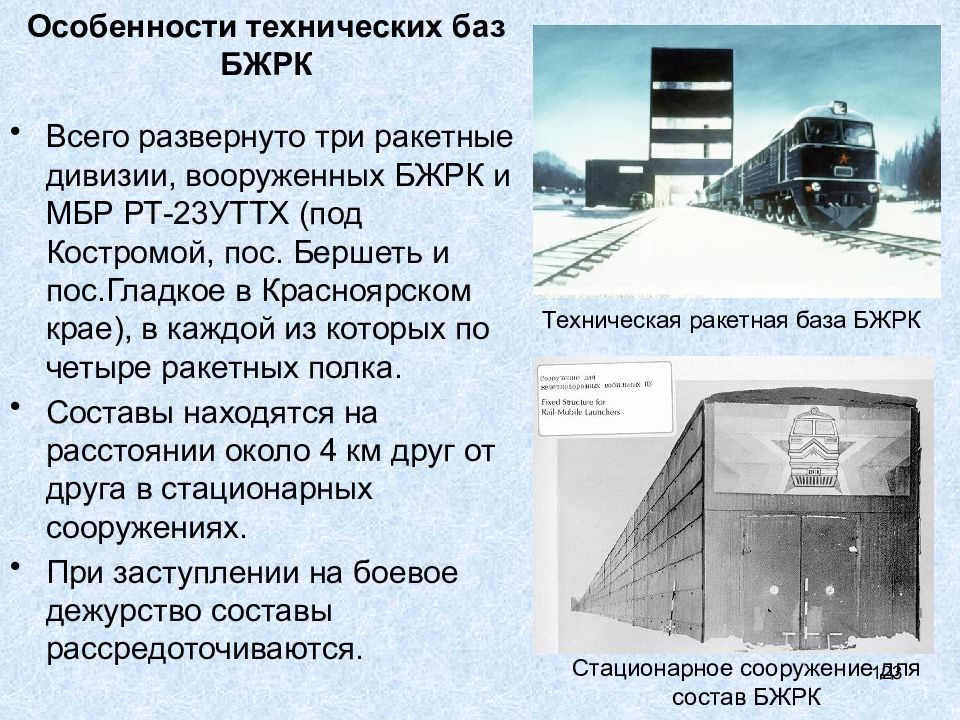

123 Всего развернуто три ракетные дивизии, вооруженных БЖРК и МБР РТ-23УТТХ (под Костромой, пос. Бершеть и пос.Гладкое в Красноярском крае), в каждой из которых по четыре ракетных полка. Составы находятся на расстоянии около 4 км друг от друга в стационарных сооружениях. При заступлении на боевое дежурство составы рассредоточиваются. Стационарное сооружение для состав БЖРК Техническая ракетная база БЖРК Особенности технических баз БЖРК

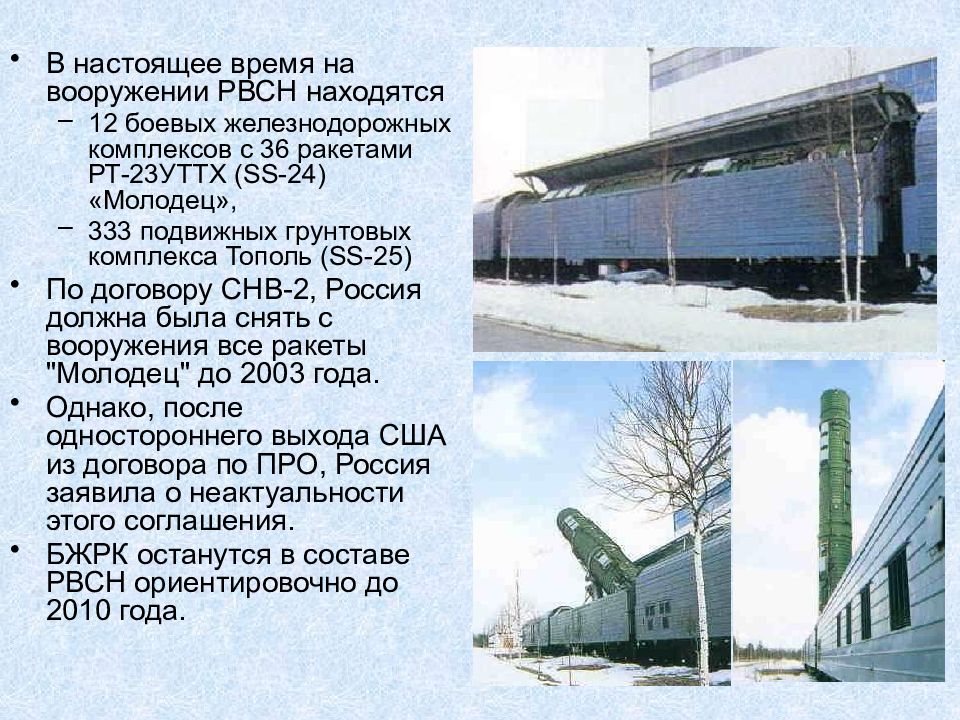

124 В настоящее время на вооружении РВСН находятся 12 боевых железнодорожных комплексов с 36 ракетами РТ-23УТТХ (SS-24) «Молодец», 333 подвижных грунтовых комплекса Тополь (SS-25) По договору СНВ-2, Россия должна была снять с вооружения все ракеты "Молодец" до 2003 года. Однако, после одностороннего выхода США из договора по ПРО, Россия заявила о неактуальности этого соглашения. БЖРК останутся в составе РВСН ориентировочно до 2010 года.
125 Основные характеристики и особенности наземного оборудования ракетных комплексов морского базирования

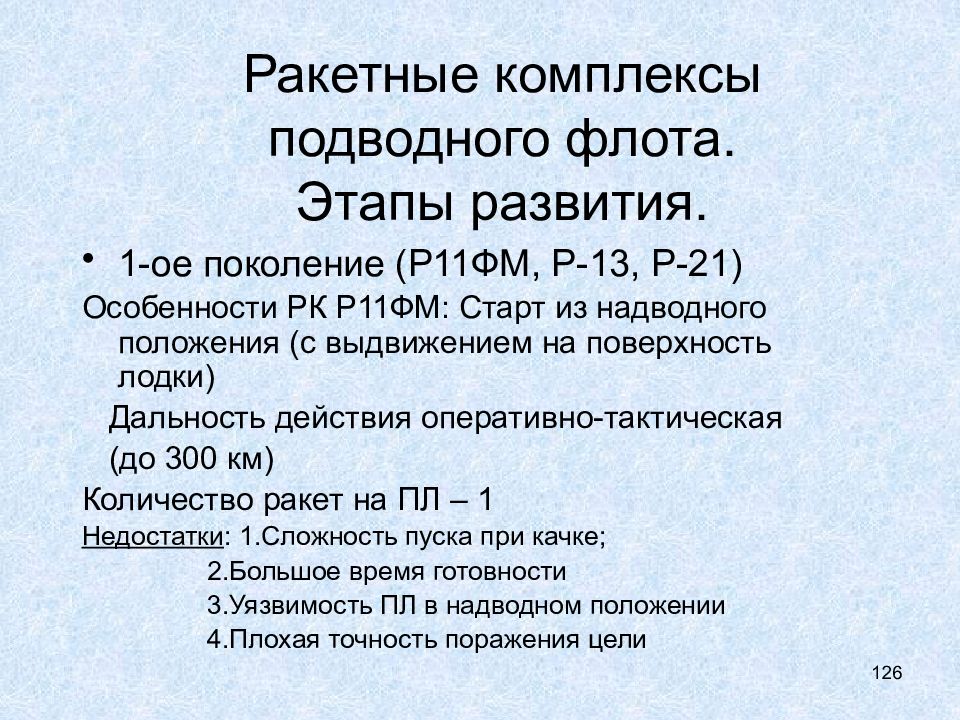

126 Ракетные комплексы подводного флота. Этапы развития. 1-ое поколение (Р11ФМ, Р-13, Р-21) Особенности РК Р11ФМ: Старт из надводного положения (с выдвижением на поверхность лодки) Дальность действия оперативно-тактическая (до 300 км) Количество ракет на ПЛ – 1 Недостатки : 1.Сложность пуска при качке; 2.Большое время готовности 3.Уязвимость ПЛ в надводном положении 4.Плохая точность поражения цели

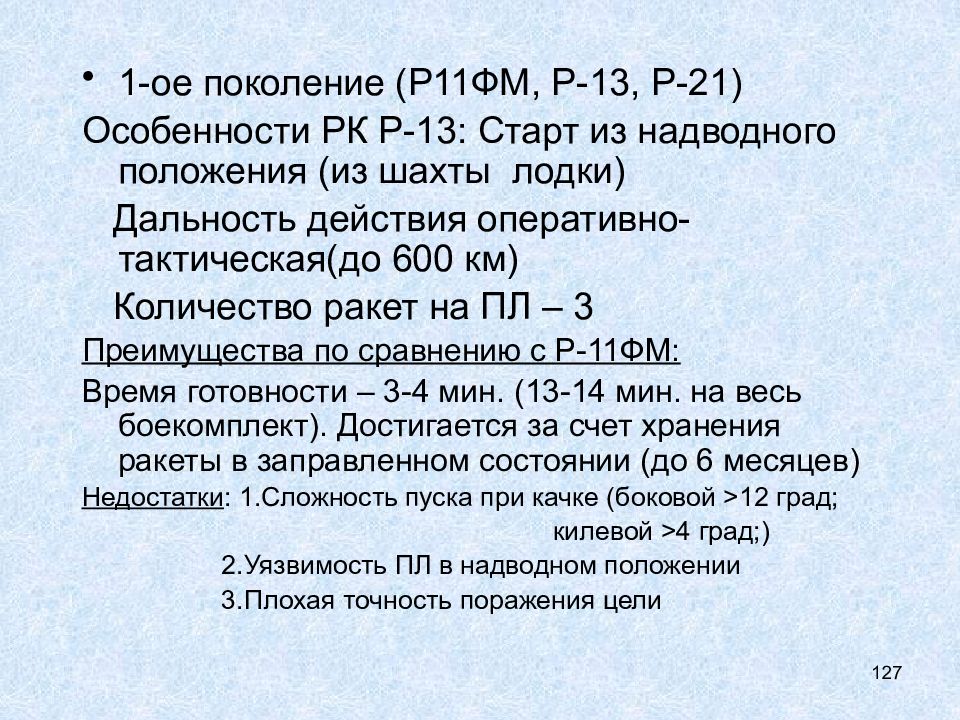

127 1-ое поколение (Р11ФМ, Р-13, Р-21) Особенности РК Р-13: Старт из надводного положения (из шахты лодки) Дальность действия оперативно-тактическая(до 600 км) Количество ракет на ПЛ – 3 Преимущества по сравнению с Р-11ФМ: Время готовности – 3-4 мин. (13-14 мин. на весь боекомплект). Достигается за счет хранения ракеты в заправленном состоянии (до 6 месяцев) Недостатки : 1.Сложность пуска при качке (боковой >12 град; килевой > 4 град;) 2.Уязвимость ПЛ в надводном положении 3.Плохая точность поражения цели

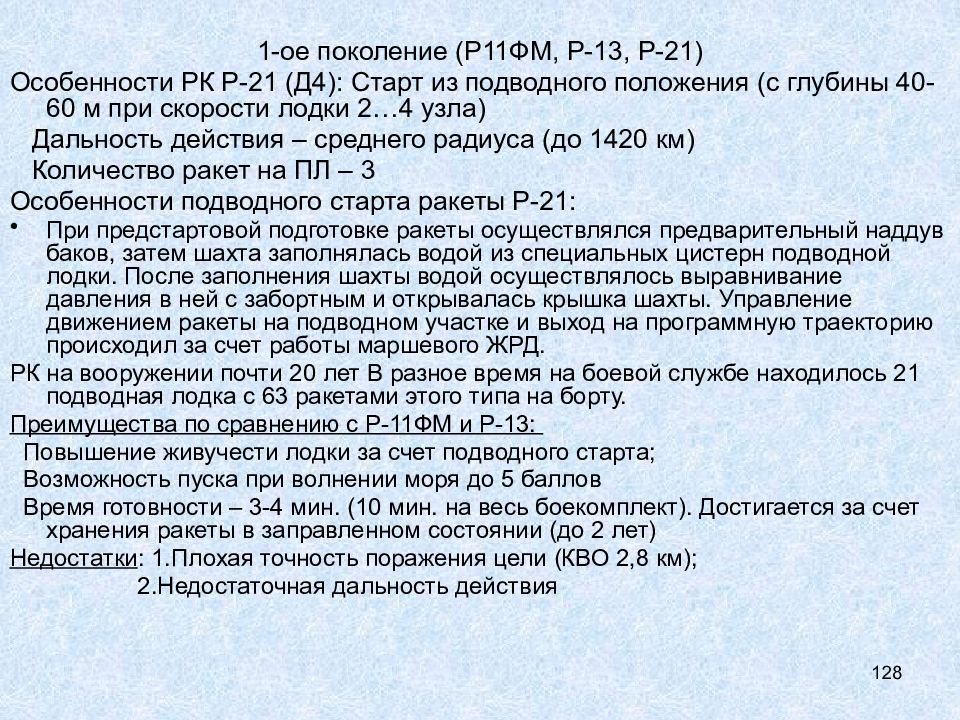

128 1-ое поколение (Р11ФМ, Р-13, Р-21) Особенности РК Р-21 (Д4): Старт из подводного положения (с глубины 40-60 м при скорости лодки 2…4 узла) Дальность действия – среднего радиуса (до 1420 км) Количество ракет на ПЛ – 3 Особенности подводного старта ракеты Р-21: При предстартовой подготовке ракеты осуществлялся предварительный наддув баков, затем шахта заполнялась водой из специальных цистерн подводной лодки. После заполнения шахты водой осуществлялось выравнивание давления в ней с забортным и открывалась крышка шахты. Управление движением ракеты на подводном участке и выход на программную траекторию происходил за счет работы маршевого ЖРД. РК на вооружении почти 20 лет В разное время на боевой службе находилось 21 подводная лодка с 63 ракетами этого типа на борту. Преимущества по сравнению с Р-11ФМ и Р-13: Повышение живучести лодки за счет подводного старта; Возможность пуска при волнении моря до 5 баллов Время готовности – 3-4 мин. (10 мин. на весь боекомплект). Достигается за счет хранения ракеты в заправленном состоянии (до 2 лет) Недостатки : 1.Плохая точность поражения цели (КВО 2,8 км); 2.Недостаточная дальность действия

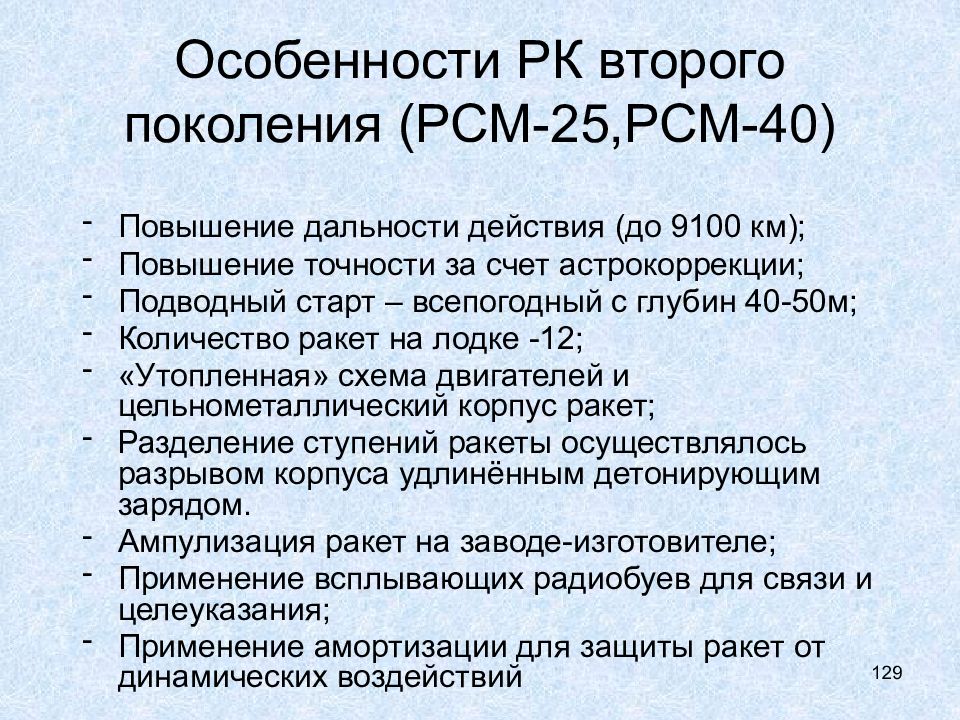

129 Особенности РК второго поколения (РСМ-25,РСМ-40) Повышение дальности действия (до 9100 км); Повышение точности за счет астрокоррекции; Подводный старт – всепогодный с глубин 40-50м; Количество ракет на лодке -12; «Утопленная» схема двигателей и цельнометаллический корпус ракет; Разделение ступений ракеты осуществлялось разрывом корпуса удлинённым детонирующим зарядом. Ампулизация ракет на заводе-изготовителе; Применение всплывающих радиобуев для связи и целеуказания; Применение амортизации для защиты ракет от динамических воздействий

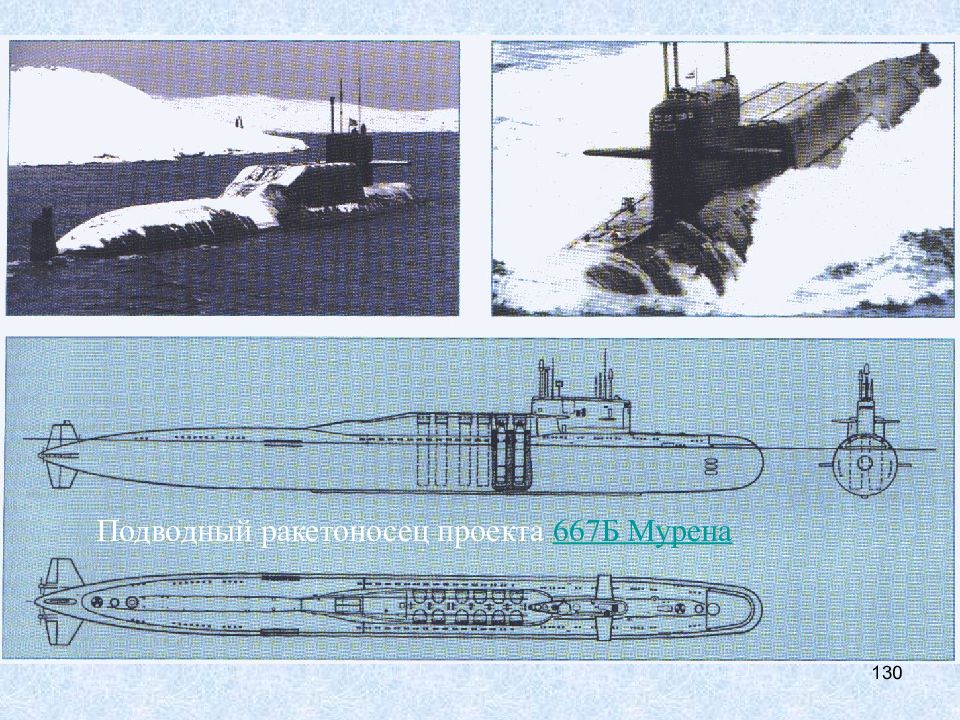

130 Подводный ракетоносец проекта 667Б Мурена
131 В основу конструкции ПУ были положены принципиально новые решения: вместо жесткого крепления ракеты относительно пусковой шахты она свободно подвешивалась в шахте на упругих связях с нелинейными силовыми характеристиками; - вместо передачи на ракету нагрузок в виде точечных сил через специальные устройства было предложено распределить эти силы по нескольким кольцевым зонам, расположенным на разных уровнях по длине ракеты, с использованием резинометаллических амортизаторов; - вместо направления движения ракеты при погрузке и старте с помощью пары бугель-направляющих стали использовать для этих целей либо внутреннюю стенку шахты, либо непосредственно оболочку ракеты. Суммарный эффект был весьма высоким. Кольцевой зазор и масса пусковой системы уменьшились на порядок, а ракета соответственно увеличилась почти до размеров самой пусковой шахты; огромные цистерны кольцевого зазора уменьшились во много раз, а заполнение кольцевого зазора перестало лимитировать время предстартовой подготовки, в результате чего сократились послестартовый разбаланс подводной лодки и его влияние на скорострельность.

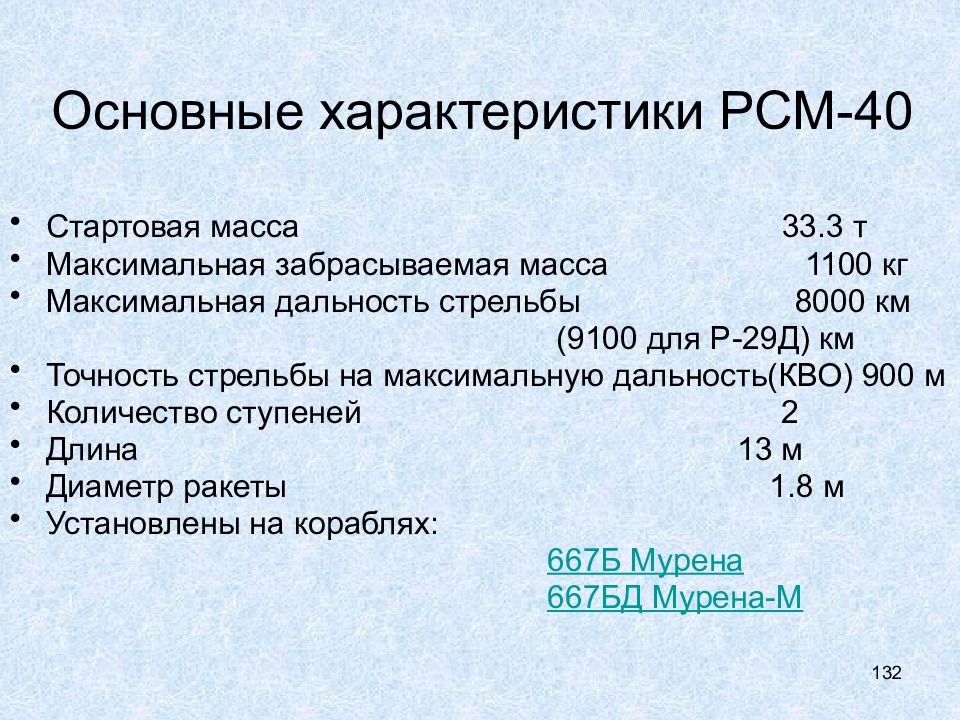

132 Основные характеристики РСМ-40 Стартовая масса 33.3 т Максимальная забрасываемая масса 1100 кг Максимальная дальность стрельбы 8000 км (9100 для Р-29Д) км Точность стрельбы на максимальную дальность(КВО) 900 м Количество ступеней 2 Длина 13 м Диаметр ракеты 1.8 м Установлены на кораблях: 667Б Мурена 667БД Мурена-М

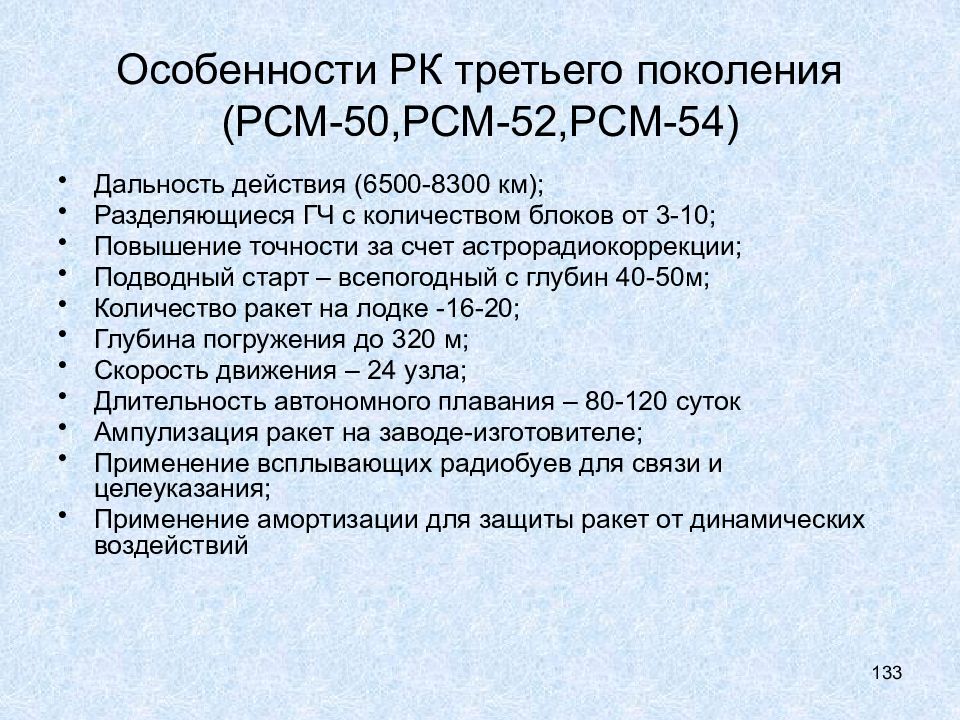

133 Особенности РК третьего поколения (РСМ-50,РСМ-52,РСМ-54) Дальность действия (6500-8300 км); Разделяющиеся ГЧ с количеством блоков от 3-10; Повышение точности за счет астрорадиокоррекции; Подводный старт – всепогодный с глубин 40-50м; Количество ракет на лодке -16-20; Глубина погружения до 320 м; Скорость движения – 24 узла; Длительность автономного плавания – 80-120 суток Ампулизация ракет на заводе-изготовителе; Применение всплывающих радиобуев для связи и целеуказания; Применение амортизации для защиты ракет от динамических воздействий
134 Основные характеристики морских ракет третьего поколения Стартовая масса, т 35.3 90 40,3 Максимальная забрасываемая масса, т 1,65 2,55 2,8 РГЧ(3-7) РГЧ(10) РГЧ(10) Максимальная дальность, км 6500 (8000) 8300 8300 Точность (КВО), м 900 500 500 Количество ступеней 2 (ЖРД) 3(РДТТ) 2(ЖРД) Длина, м 14.1 16 14,8 Диаметр ракеты, м 1.8 2,4 1,9 РСМ-50 РСМ-52 РСМ-54 129

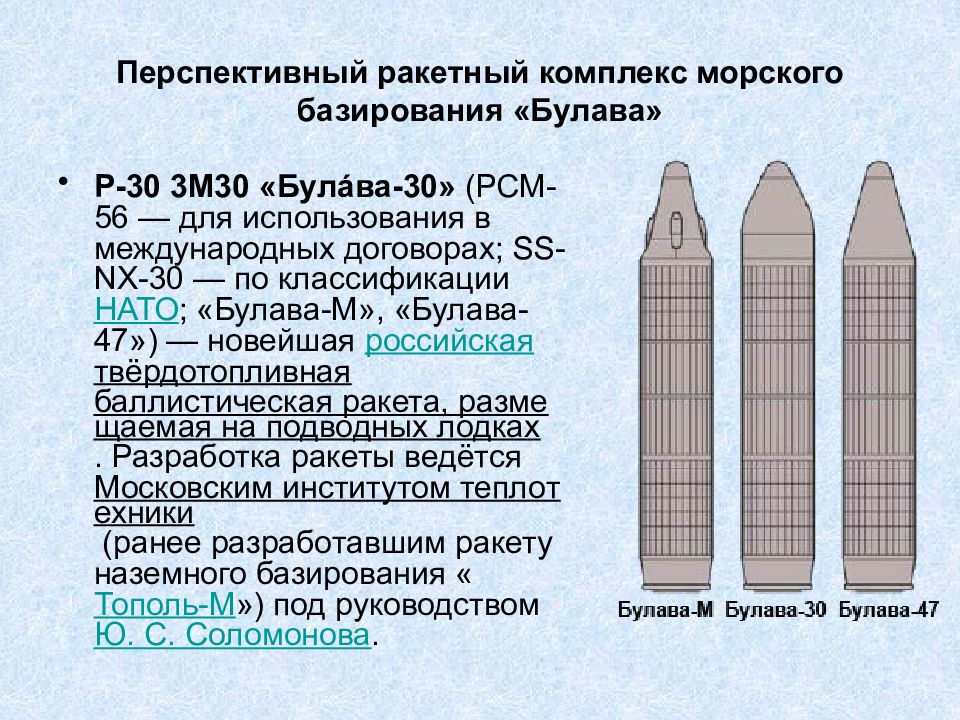

Р-30 3М30 «Була́ва-30» (РСМ-56 — для использования в международных договорах; SS-NX-30 — по классификации НАТО ; «Булава-М», «Булава-47») — новейшая российская твёрдотопливная баллистическая ракета, размещаемая на подводных лодках. Разработка ракеты ведётся Московским институтом теплотехники (ранее разработавшим ракету наземного базирования « Тополь-М ») под руководством Ю. С. Соломонова.
Общие сведения Страна Россия Индекс 3М30 Код СНВ РСМ-56 Классификация НАТО SS-NX-30 Назначение БРПЛ Разработчик МИТ Основные характеристики Количество ступеней 3 Длина (с ГЧ) 12,1 м Длина (без ГЧ) 11,5 м Диаметр 2 м Стартовая масса 36,8 т. Забрасываемый вес 1150 кг. Вид топлива твёрдое смесевое Дальность полета 8000 км Тип головной части разделяющаяся, ядерная, Количество боевых блоков 6 Мощность заряда 6x150 кт Система управления автономная, инерциальная на базе БЦВК Способ базирования 955 «Борей» ( 941УМ «Акула» )

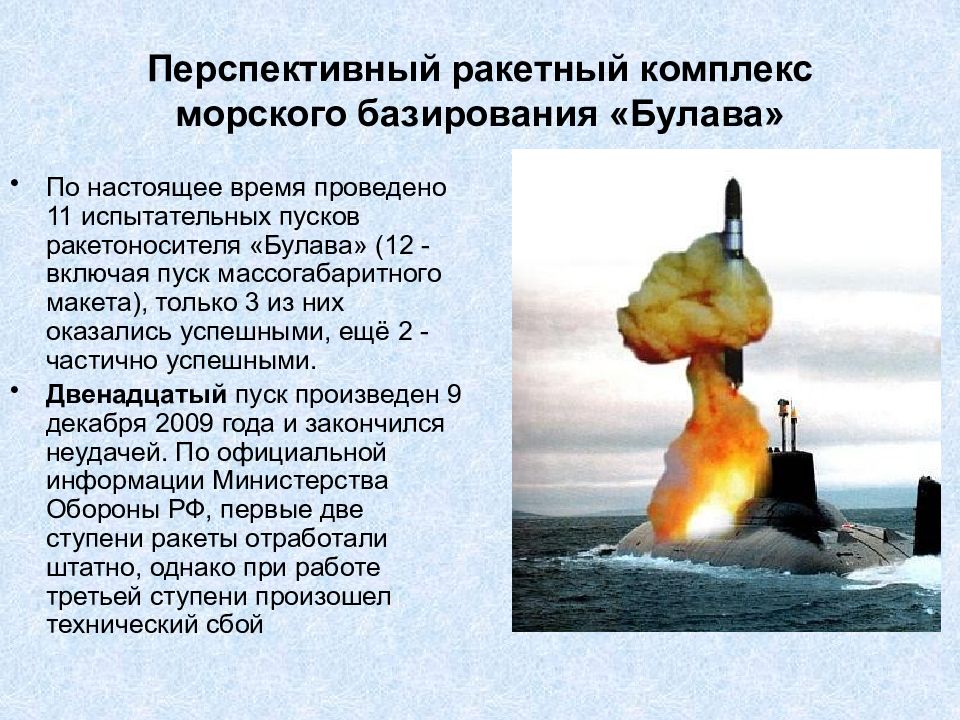

По настоящее время проведено 11 испытательных пусков ракетоносителя «Булава» (12 - включая пуск массогабаритного макета), только 3 из них оказались успешными, ещё 2 - частично успешными. Двенадцатый пуск произведен 9 декабря 2009 года и закончился неудачей. По официальной информации Министерства Обороны РФ, первые две ступени ракеты отработали штатно, однако при работе третьей ступени произошел технический сбой

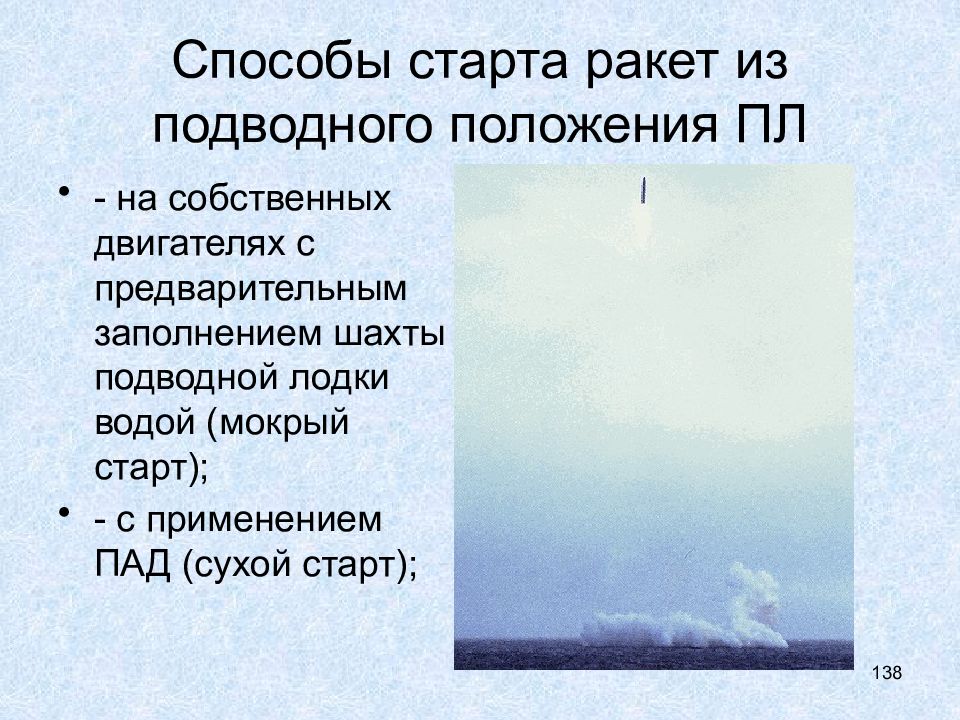

138 Способы старта ракет из подводного положения ПЛ - на собственных двигателях с предварительным заполнением шахты подводной лодки водой (мокрый старт); - с применением ПАД (сухой старт);

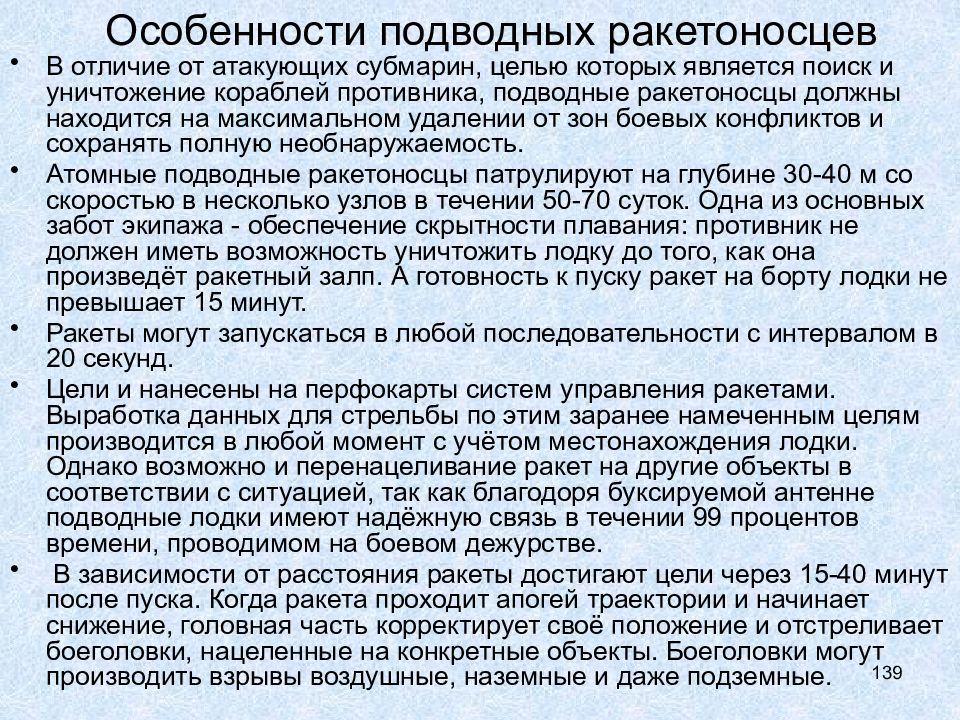

139 Особенности подводных ракетоносцев В отличие от атакующих субмарин, целью которых является поиск и уничтожение кораблей противника, подводные ракетоносцы должны находится на максимальном удалении от зон боевых конфликтов и сохранять полную необнаружаемость. Атомные подводные ракетоносцы патрулируют на глубине 30-40 м со скоростью в несколько узлов в течении 50-70 суток. Одна из основных забот экипажа - обеспечение скрытности плавания: противник не должен иметь возможность уничтожить лодку до того, как она произведёт ракетный залп. А готовность к пуску ракет на борту лодки не превышает 15 минут. Ракеты могут запускаться в любой последовательности с интервалом в 20 секунд. Цели и нанесены на перфокарты систем управления ракетами. Выработка данных для стрельбы по этим заранее намеченным целям производится в любой момент с учётом местонахождения лодки. Однако возможно и перенацеливание ракет на другие объекты в соответствии с ситуацией, так как благодоря буксируемой антенне подводные лодки имеют надёжную связь в течении 99 процентов времени, проводимом на боевом дежурстве. В зависимости от расстояния ракеты достигают цели через 15-40 минут после пуска. Когда ракета проходит апогей траектории и начинает снижение, головная часть корректирует своё положение и отстреливает боеголовки, нацеленные на конкретные объекты. Боеголовки могут производить взрывы воздушные, наземные и даже подземные.

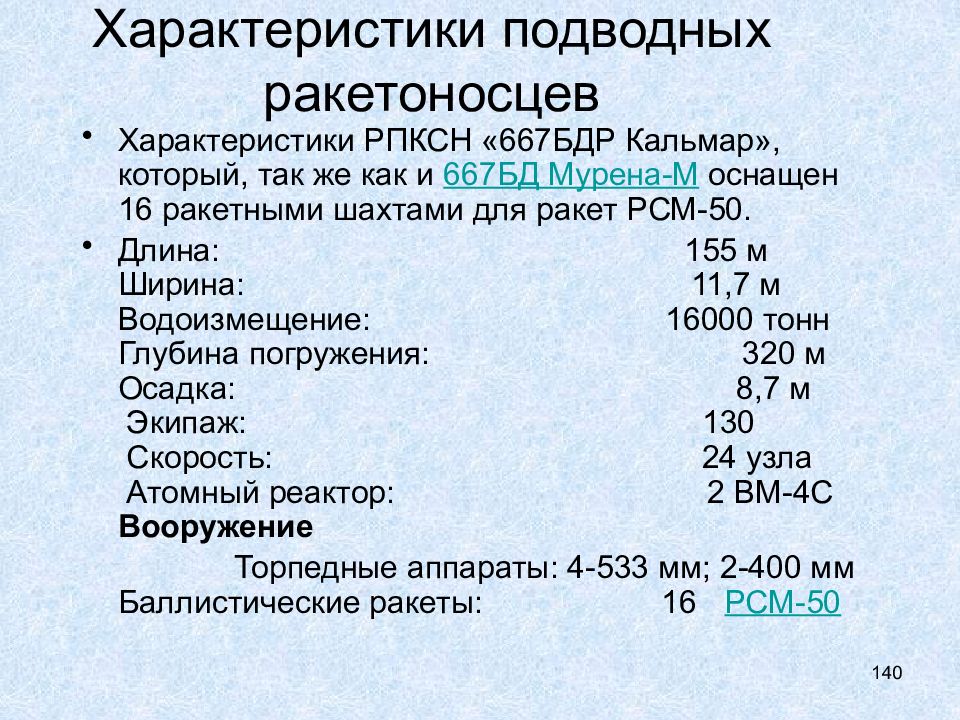

140 Характеристики подводных ракетоносцев Характеристики РПКСН «667БДР Кальмар», который, так же как и 667БД Мурена-М оснащен 16 ракетными шахтами для ракет РСМ-50. Длина: 155 м Ширина: 11,7 м Водоизмещение: 16000 тонн Глубина погружения: 320 м Осадка: 8,7 м Экипаж: 130 Скорость: 24 узла Атомный реактор: 2 ВМ-4С Вооружение Торпедные аппараты: 4-533 мм; 2-400 мм Баллистические ракеты: 16 РСМ-50

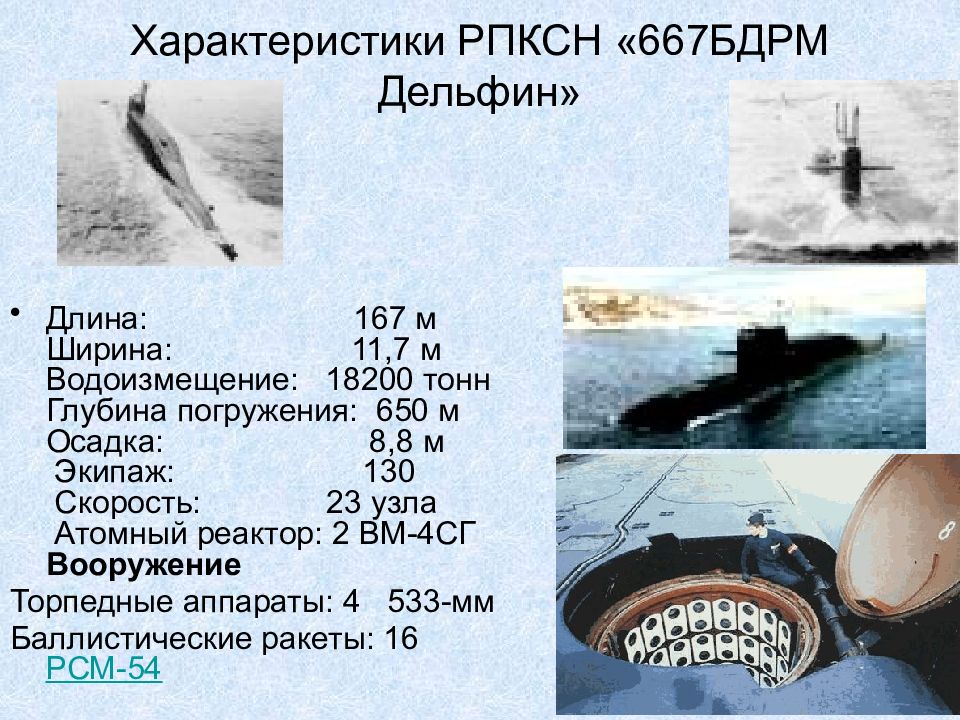

141 Характеристики РПКСН «667БДРМ Дельфин» Длина: 167 м Ширина: 11,7 м Водоизмещение: 18200 тонн Глубина погружения: 650 м Осадка: 8,8 м Экипаж: 130 Скорость: 23 узла Атомный реактор: 2 ВМ-4СГ Вооружение Торпедные аппараты: 4 533-мм Баллистические ракеты: 16 РСМ-54
142 Схема подводного крейсера «Акула»

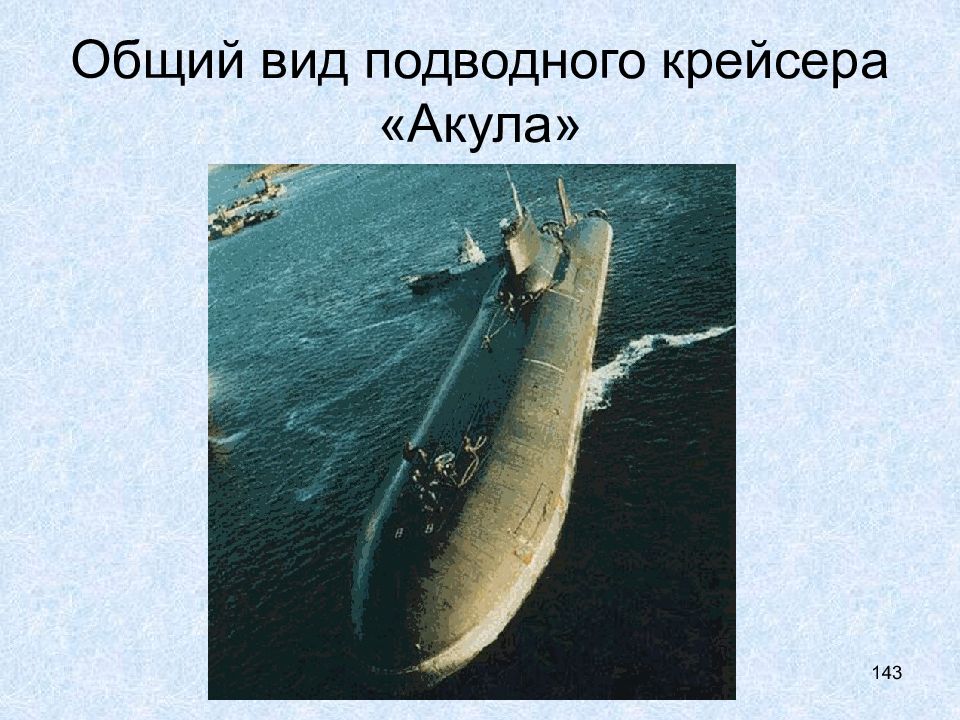

143 Общий вид подводного крейсера «Акула»

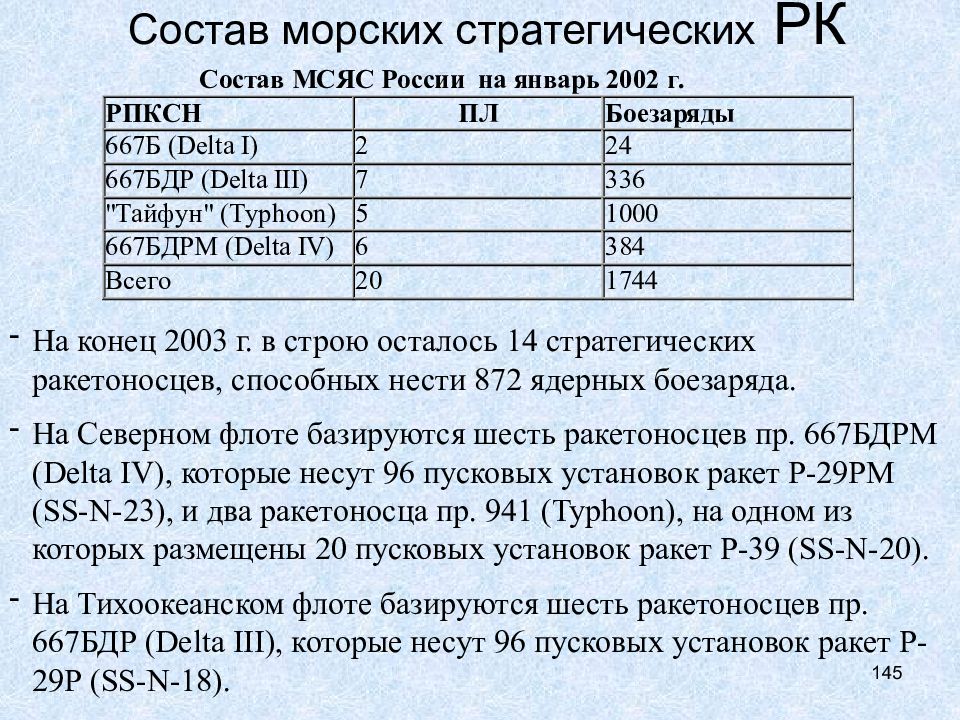

145 Состав морских стратегических РК На конец 2003 г. в строю осталось 1 4 стратегических ракетоносцев, способных нести 872 ядерных боезаряда. На Северном флоте базируются шесть ракетоносцев пр. 667БДРМ (Delta IV), которые несут 96 пусковых установок ракет Р-29РМ (SS-N-23), и два ракетоносца пр. 941 (Typhoon), на одном из которых размещены 20 пусковых установок ракет Р-39 (SS-N-20). На Тихоокеанском флоте базируются шесть ракетоносцев пр. 667БДР (Delta III), которые несут 96 пусковых установок ракет Р-29Р (SS-N-18).

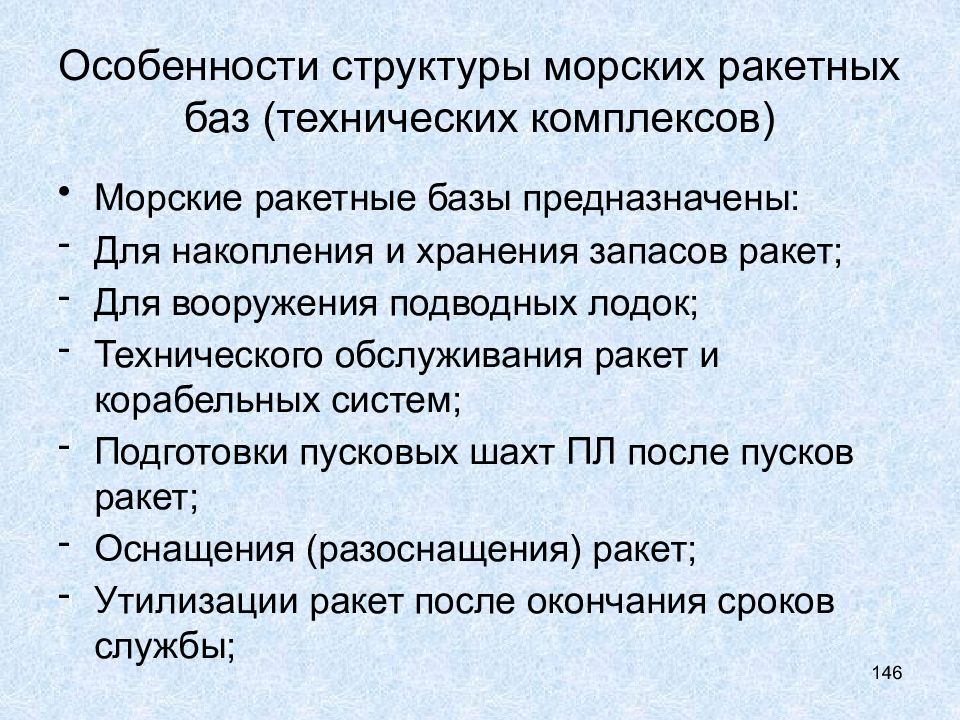

146 Особенности структуры морских ракетных баз (технических комплексов) Морские ракетные базы предназначены: Для накопления и хранения запасов ракет; Для вооружения подводных лодок; Технического обслуживания ракет и корабельных систем; Подготовки пусковых шахт ПЛ после пусков ракет; Оснащения (разоснащения) ракет; Утилизации ракет после окончания сроков службы;
147 Состав морской ракетной базы: - Средства транспортировки ракет (железнодорожные изотермические вагоны, грунтовые транспортные агрегаты, ангаро-складские тележки;) Комплекс средств погрузки-разгрузки(КСПР) - Арсенал (хранилище ракет); - Пункт погрузки; - Пункт оснащения; - Плавучие средства обслуживания;

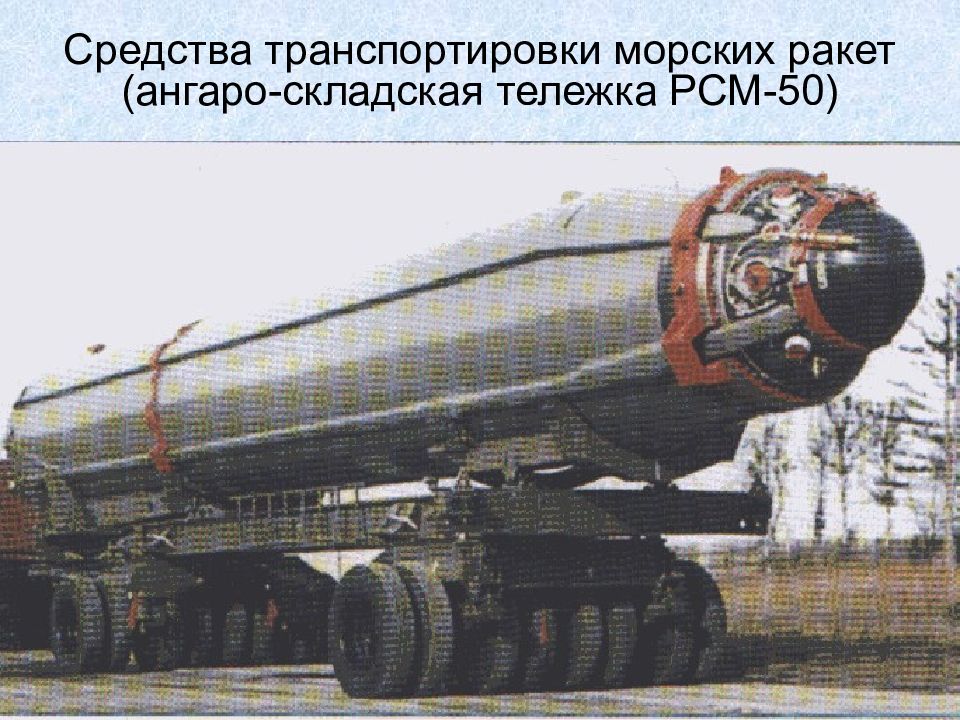

148 Средства транспортировки морских ракет (ангаро-складская тележка РСМ-50)
149 Ангаро-складская тележка РСМ-54

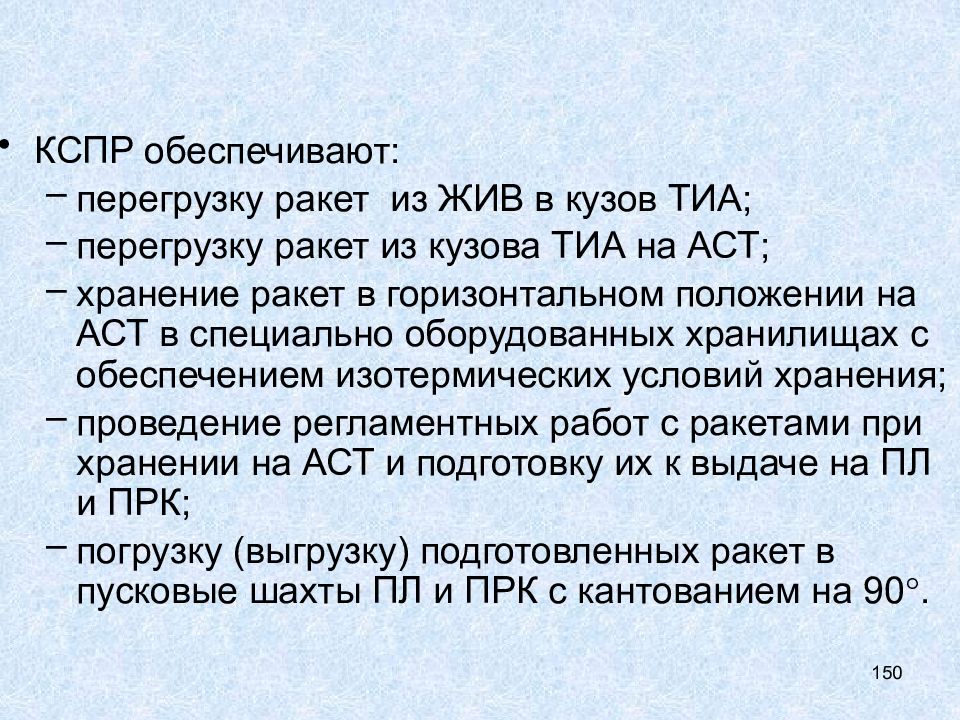

150 КСПР обеспечивают: перегрузку ракет из ЖИВ в кузов ТИА; перегрузку ракет из кузова ТИА на АСТ; хранение ракет в горизонтальном положении на АСТ в специально оборудованных хранилищах с обеспечением изотермических условий хранения; проведение регламентных работ с ракетами при хранении на АСТ и подготовку их к выдаче на ПЛ и ПРК; погрузку (выгрузку) подготовленных ракет в пусковые шахты ПЛ и ПРК с кантованием на 90 .

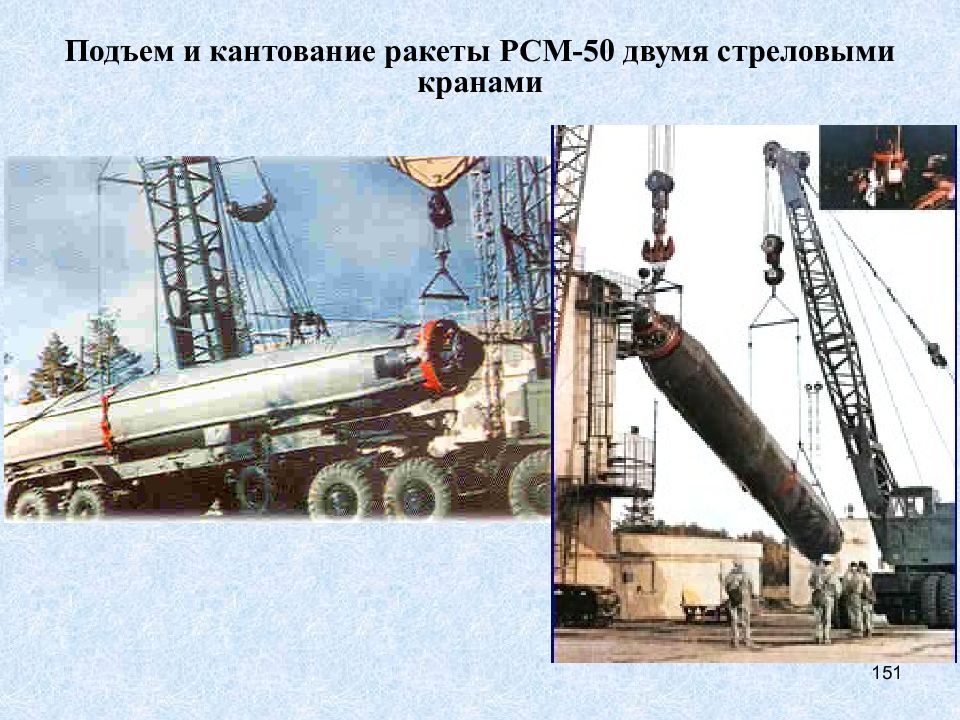

151 Подъем и кантование ракеты РСМ-50 двумя стреловыми кранами

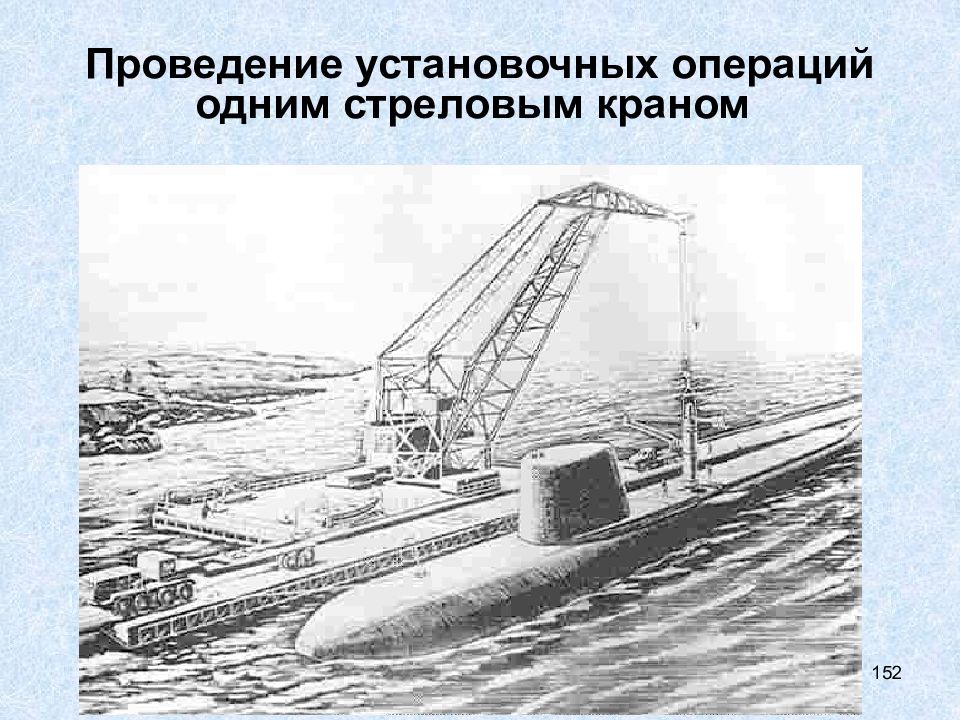

152 Проведение установочных операций одним стреловым краном

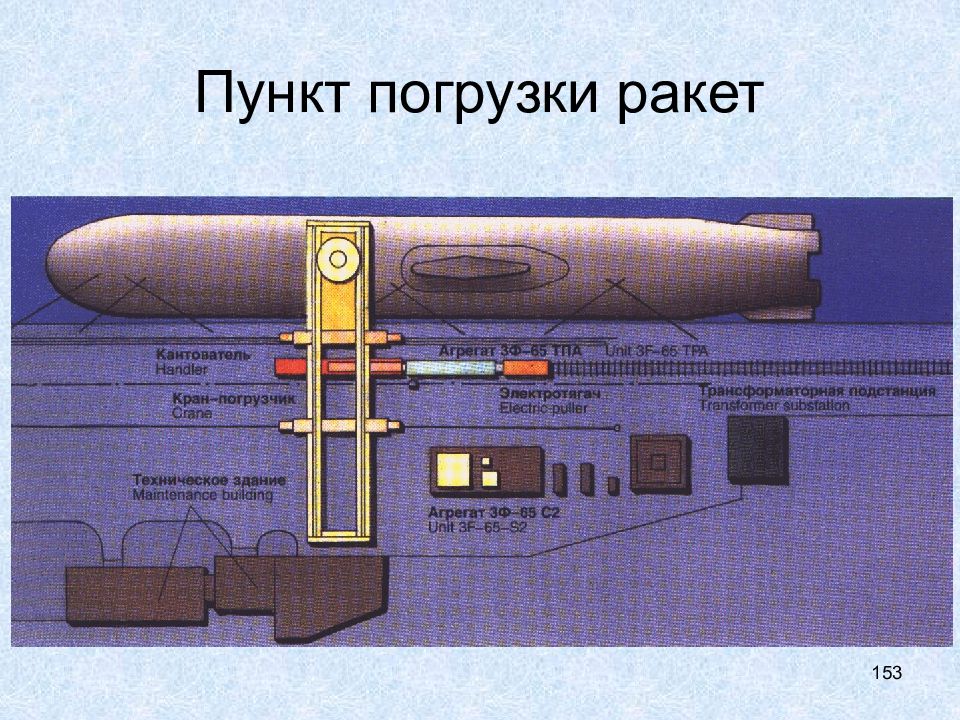

153 Пункт погрузки ракет

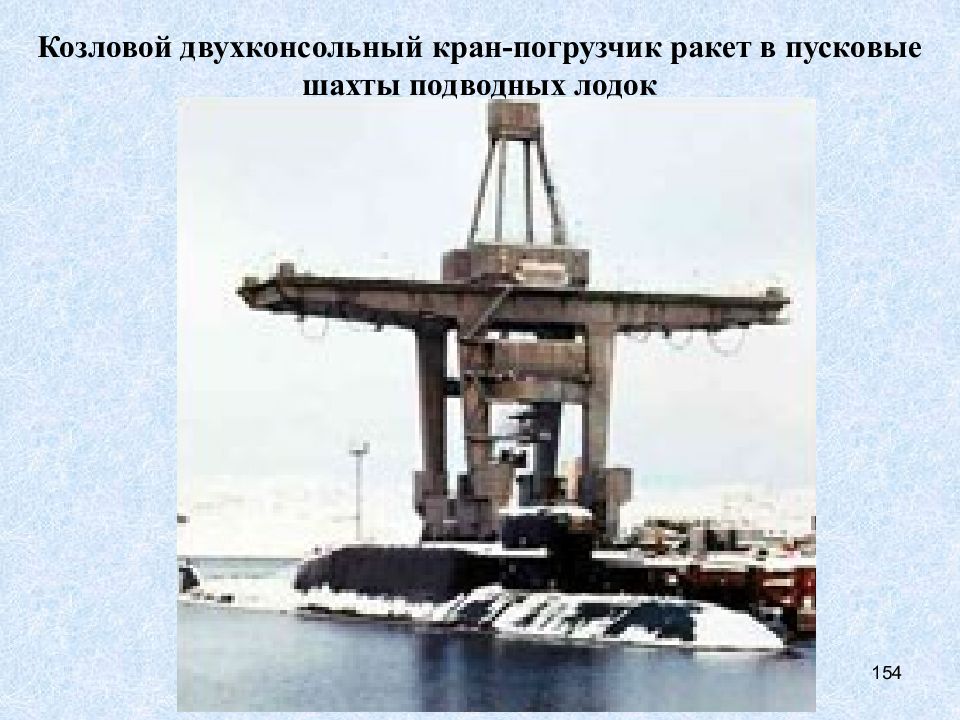

154 Козловой двухконсольный кран-погрузчик ракет в пусковые шахты подводных лодок

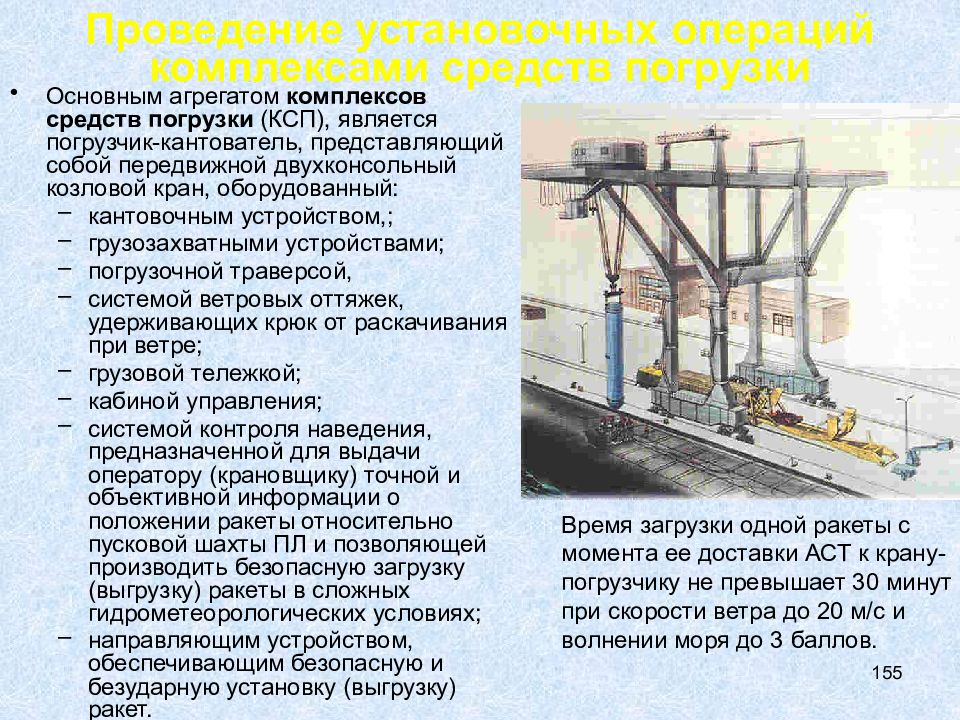

155 Проведение установочных операций комплексами средств погрузки Основным агрегатом комплексов средств погрузки (КСП), является погрузчик-кантователь, представляющий собой передвижной двухконсольный козловой кран, оборудованный: кантовочным устройством,; грузозахватными устройствами; погрузочной траверсой, системой ветровых оттяжек, удерживающих крюк от раскачивания при ветре; грузовой тележкой; кабиной управления; системой контроля наведения, предназначенной для выдачи оператору (крановщику) точной и объективной информации о положении ракеты относительно пусковой шахты ПЛ и позволяющей производить безопасную загрузку (выгрузку) ракеты в сложных гидрометеорологических условиях; направляющим устройством, обеспечивающим безопасную и безударную установку (выгрузку) ракет. Время загрузки одной ракеты с момента ее доставки АСТ к крану-погрузчику не превышает 30 минут при скорости ветра до 20 м/с и волнении моря до 3 баллов.

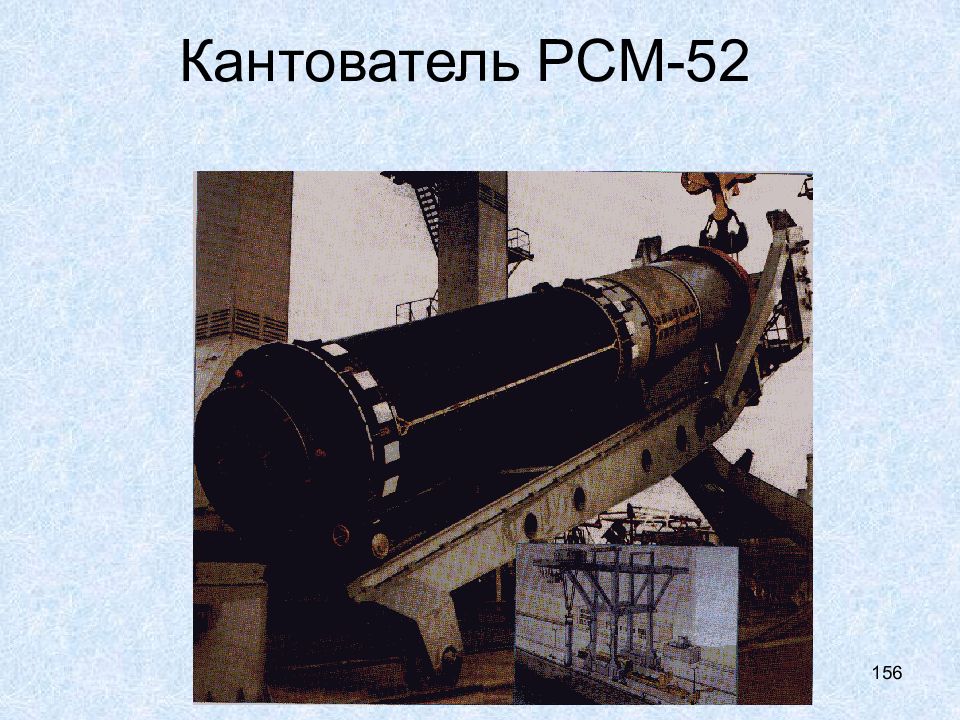

156 Кантователь РСМ-52

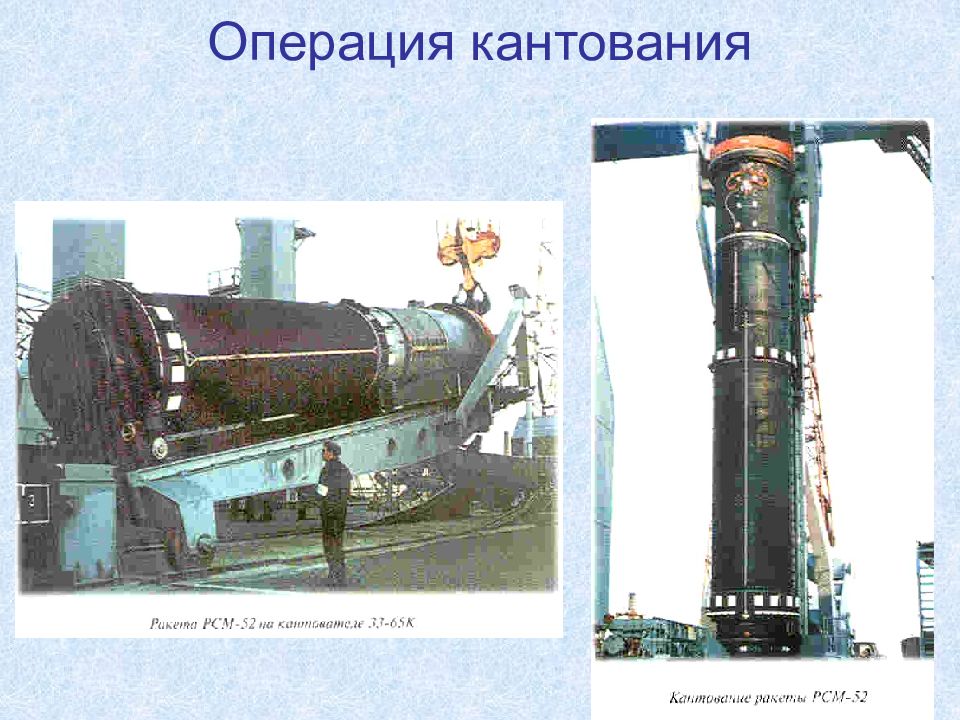

157 Операция кантования
158 Преимуществами КСП ракет являются: существенно более высокая производительность погрузочных операций; возможность проведения погрузочных операций в условиях ветра; исключение возможности соударения ракеты с конструкциями крана-погрузчика и крышкой пусковой шахты.

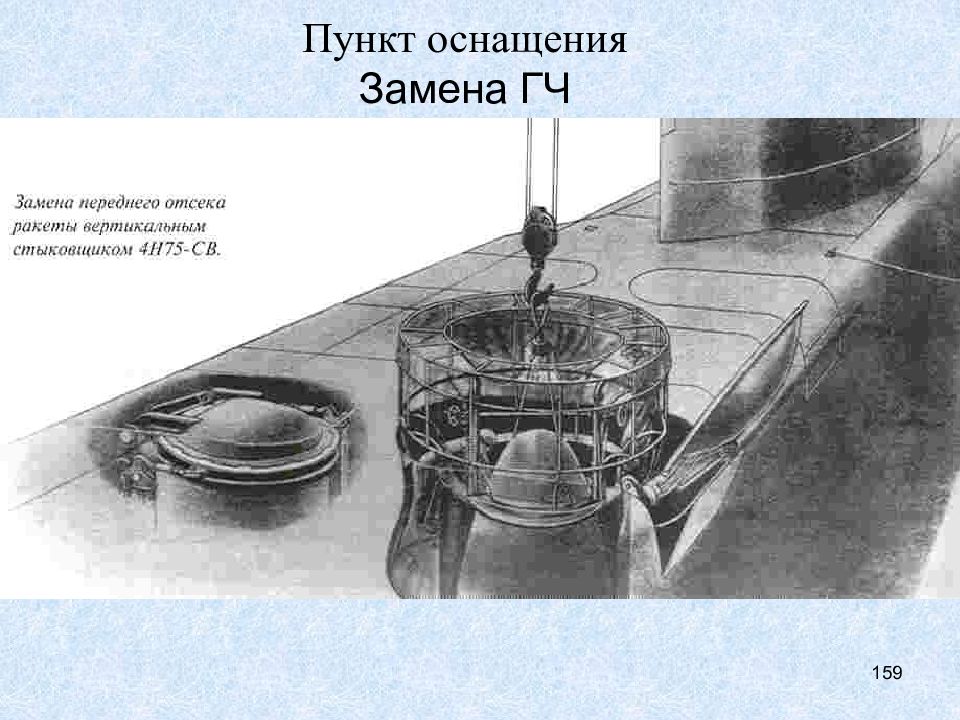

159 Пункт оснащения Замена ГЧ
