Использование радиосвязи при проведении поисково-спасательных работ Корнилов Денис План: Техника безопасности при использовании радиооборудования. Работа с радиостанцией, органы управления, основные технические характеристики. Основные правила и порядок радиообмена. Целеуказание.
Техника безопасности при использовании радиооборудования Не использовать радиосвязь во время грозы Не включать радиостанцию без антенны или с не полностью прикрученной антенной Хранить радиостанцию со снятым аккумулятором и снятой антенной в тёплом, сухом месте Подзаряжать радиостанцию каждые 2-3 месяца при хранении не допускать самопроизвольного переразряда аккумулятора
Техника безопасности при использовании радиооборудования Контролировать нагрев радиостанции и аккумулятора, не допускать их перегрева. Не работать на передачу более 20-30 секунд, во избежание перегрева выходного каскада и ненужного « забития » эфира. При намокании радиостанции снять аккумулятор, открутить антенну, открыть заглушки разъёмов и просушить потоком тёплого воздуха.

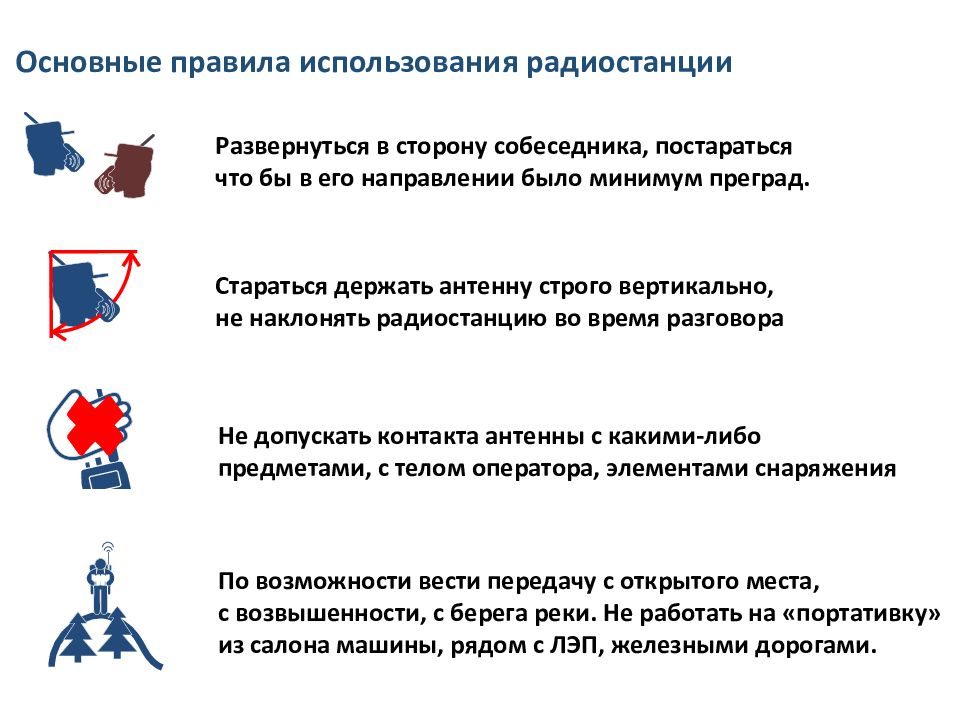

Основные правила использования радиостанции Развернуться в сторону собеседника, постараться что бы в его направлении было минимум преград. Стараться держать антенну строго вертикально, не наклонять радиостанцию во время разговора Не допускать контакта антенны с какими-либо предметами, с телом оператора, элементами снаряжения По возможности вести передачу с открытого места, с возвышенности, с берега реки. Не работать на « портативку » из салона машины, рядом с ЛЭП, железными дорогами.
Органы управления портативной радиостанцией « Частотка » « Слепышка » Включение/выключение, громкость Кнопка работы на передачу ( PTT – push to talk) Кнопка работы на передачу ( PTT – push to talk) Цифровая клавиатура Блокировка клавиатуры Выбор каналов Выбор каналов Выбор активного канала
Использование основных функций радиостанции Функция Baofeng Wouxun Переключение режимов вода частоты: канальный частотный MENU + Выкл / Вкл MENU > TDR Настройка чувствительности шумоподавителя SQL (выключение – уровень 0 ) MENU > 0 > MENU > EXIT MENU > 2 > MENU > EXIT Изменение мощности передатчика TXP MENU > 2 > MENU > EXIT MENU > 4 > MENU > EXIT

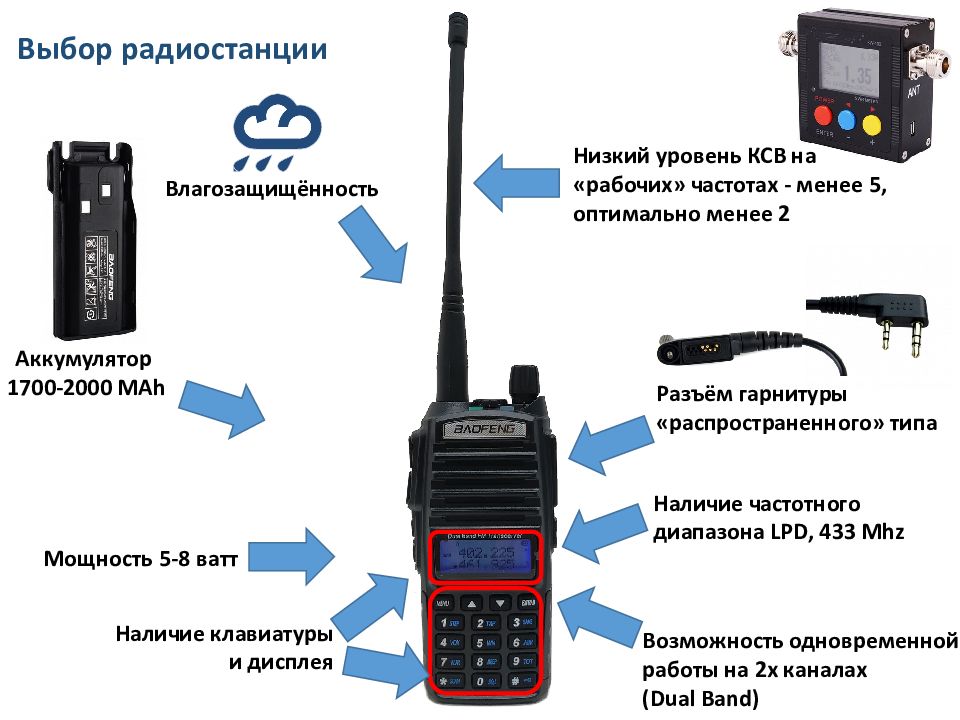

Выбор радиостанции Наличие частотного диапазона LPD, 433 Mhz Мощность 5-8 ватт Аккумулятор 1700-2000 MAh Низкий уровень КСВ на «рабочих» частотах - менее 5, оптимально менее 2 Разъём гарнитуры «распространенного» типа Влагозащищённость Возможность одновременной работы на 2х каналах (Dual Band) Наличие клавиатуры и дисплея
Антенна на магнитном основании Периферия портативной радиостанции Выносная тангента «Усиленная» антенна типа Diamond RH-771 Гарнитура
Органы управления радиостанцией. Практическое задание. Включить радио. Переключиться на частоту 433.550 Переключиться на 1й канал (канальный режим) Выключить шумоподавитель. Включить шумоподавитель Переключиться на 17й канал (канальный режим ) Переключится на частоту 433.600 Переключиться на 23й канал (канальный режим )

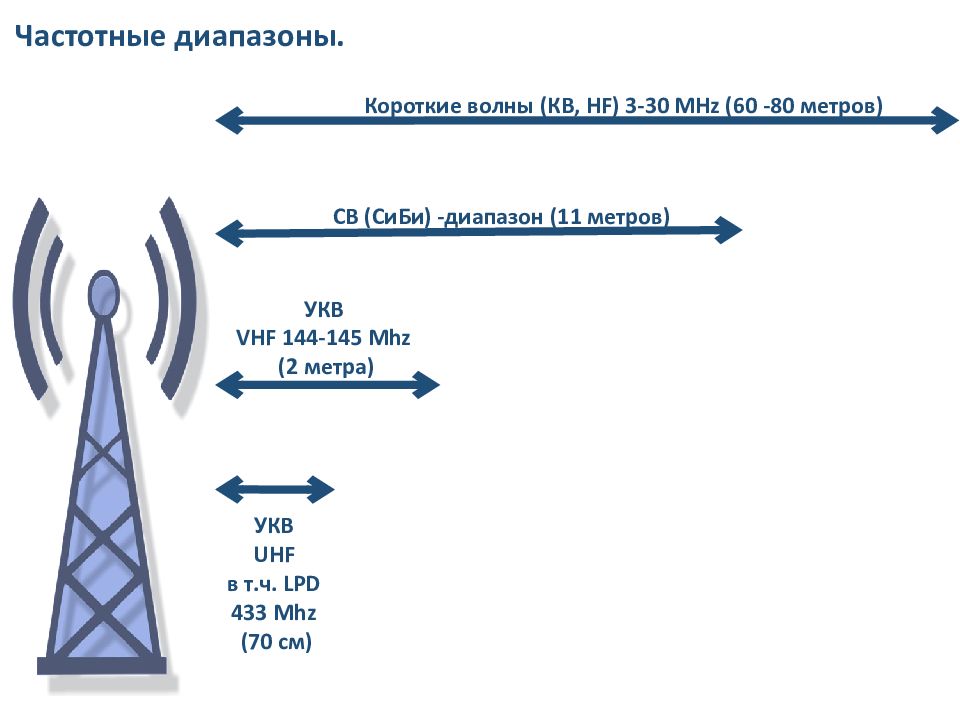

Частотные диапазоны. Короткие волны (КВ, HF) 3-30 MHz (60 -80 метров) CB ( СиБи ) - диапазон (11 метров) УКВ VHF 144-145 Mhz (2 метра) УКВ UHF в т.ч. LPD 433 Mhz (70 см)
Частотный диапазон LPD (Low Power Device). Частоты 433.075 MHz до 434.775 MHz с шагом в 0, 0 25 MHz — всего 69 каналов.
Позывные. за каждым из абонентов поисковой радиосети закрепляется позывной (один позывной на транспортное средство, один на всю пешую поисковую группу ). Позывным субъекта радиосети может быть позывной старшего пешей поисковой группы, позывной (фамилия) штурмана/радиста или водителя (лётчика) поискового транспортного средства ), госномер (регистрационный номер) транспортного средства; позывной фиксируется в Перечне позывных у руководителя поисков (командира отряда, начальника штаба/ старшего радиста ). Позывной должен быть: - кратким (желательно не более 5-6 букв); - легкопроизносимым (отсутствие шипящих/свистящих и проч.); - уникальным (не должен иметь похожих по звучанию ).
Структура и абоненты радиосети при проведении ПСР. Штаб проведения поисково-спасательных работ «ШТАБ» Пешие поисковые группы «Первый» «Второй» Средства малой и сверхлёгкой авиации Особый канал связи Государственные оперативные службы Особый канал связи Экипажи поисковых транспортных средств «Борт 1» «Борт 2»
Структура и абоненты радиосети при проведении ПСР. Штаб поисково- спасательной операции Помощник старшего поисковой группы Основной «стратегический» канал связи Старший поисковой группы Резервный (вспомогательный) «стратегический» канал связи «Тактический» канал связи

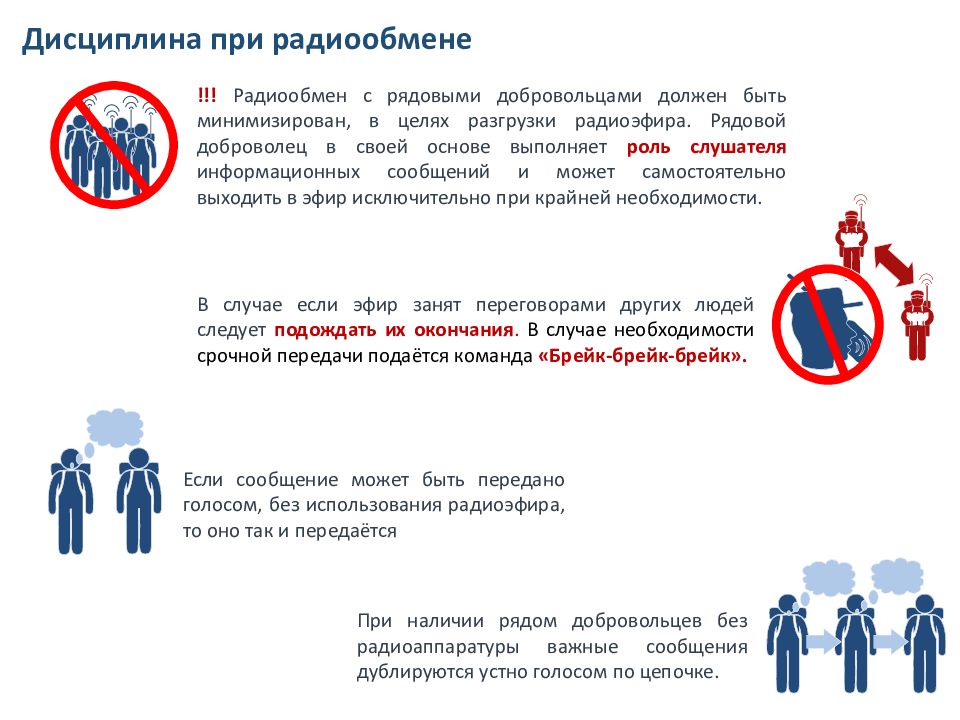

Дисциплина при радиообмене !!! Радиообмен с рядовыми добровольцами должен быть минимизирован, в целях разгрузки радиоэфира. Рядовой доброволец в своей основе выполняет роль слушателя информационных сообщений и может самостоятельно выходить в эфир исключительно при крайней необходимости. При наличии рядом добровольцев без радиоаппаратуры важные сообщения дублируются устно голосом по цепочке. Если сообщение может быть передано голосом, без использования радиоэфира, то оно так и передаётся В случае если эфир занят переговорами других людей следует подождать их окончания. В случае необходимости срочной передачи подаётся команда «Брейк-брейк-брейк».

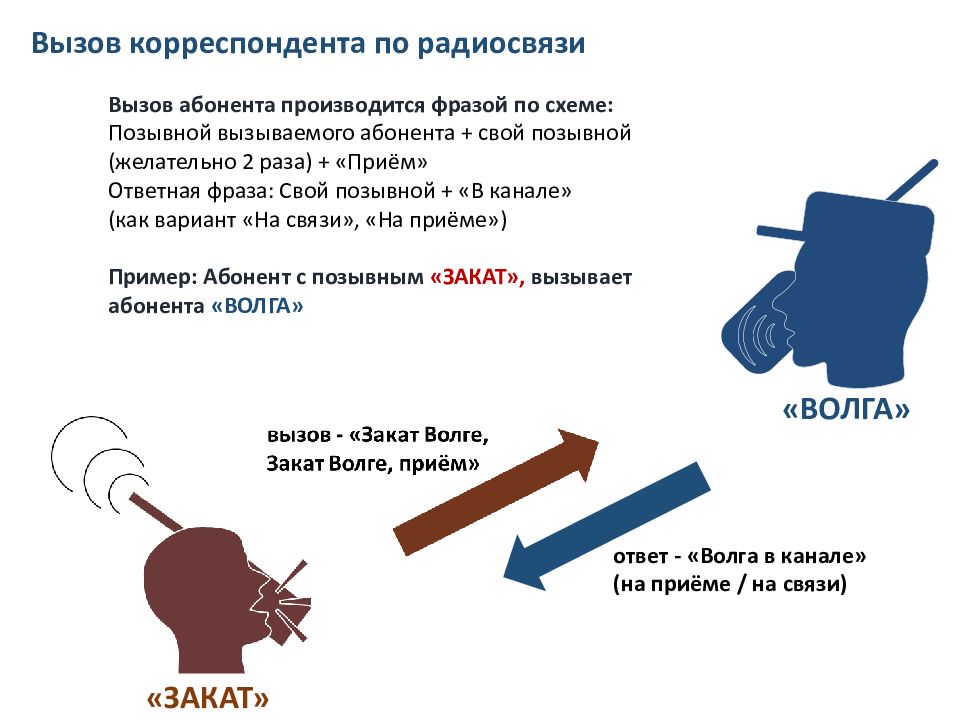

Вызов корреспондента по радиосвязи «ЗАКАТ» «ВОЛГА» Вызов абонента производится фразой по схеме: Позывной вызываемого абонента + свой позывной (желательно 2 раза) + «Приём» Ответная фраза: Свой позывной + «В канале» ( как вариант «На связи», «На приёме ») Пример: Абонент с позывным «ЗАКАТ», вызывает абонента «ВОЛГА» ответ - «Волга в канале » (на приёме / на связи)

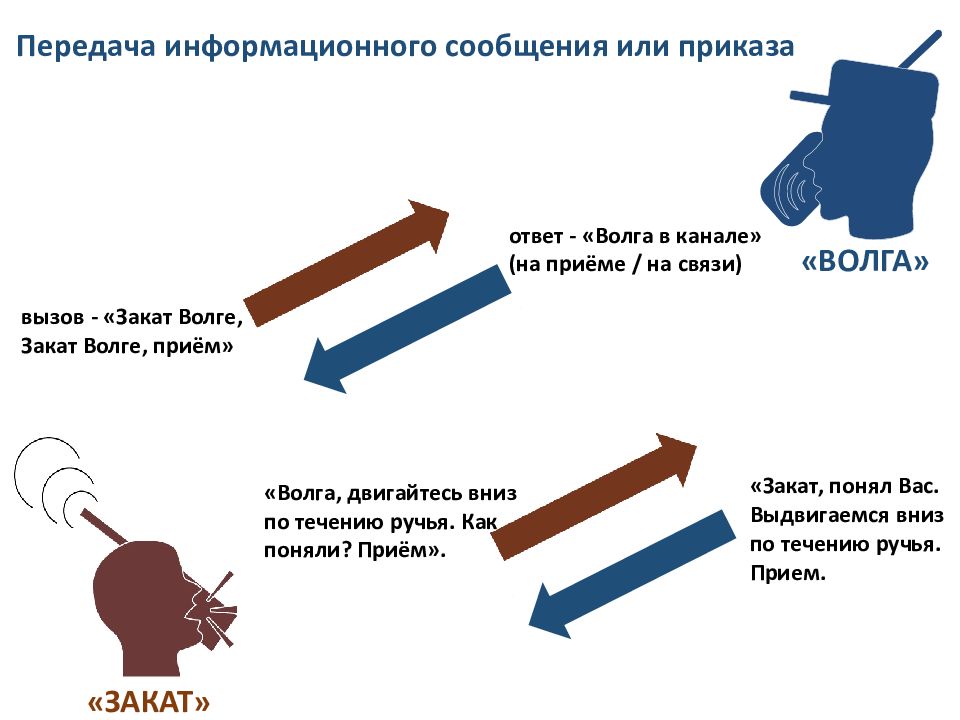

Передача информационного сообщения или приказа 1. В процессе радиообмена сообщения следует передавать как можно короче и чётче: это поможет более точно осуществить приём и сэкономить батарею на рации, не занимать эфир и не отвлекать других корреспондентов в контексте этого применимо такое правило: « Подумай, что сказать. Подумай, как это сказать коротко. Подумай, как это сказать ещё короче. И только после этого говори » 2. При передаче сообщения следует избегать эмоционально-экспрессивных выражений, слов-паразитов, «заполненных пауз» ( ээээ, оооо ) 3. Передача сообщения осуществляется строго после ответа абонента на вызывное сообщение. Передача производится по схеме: позывной абонента – информационное сообщение – « Приём » - в качестве ответа абонент должен повторить основную суть сообщения, начав с собственного позывного и слова « Принял » (как вариант «Есть »)
Передача информационного сообщения или приказа «ЗАКАТ» «ВОЛГА» ответ - «Волга в канале » (на приёме / на связи) вызов - «Закат Волге, Закат Волге, приём» «Волга, двигайтесь вниз по течению ручья. Как поняли? Приём». «Закат, понял Вас. Выдвигаемся вниз по течению ручья. Прием.

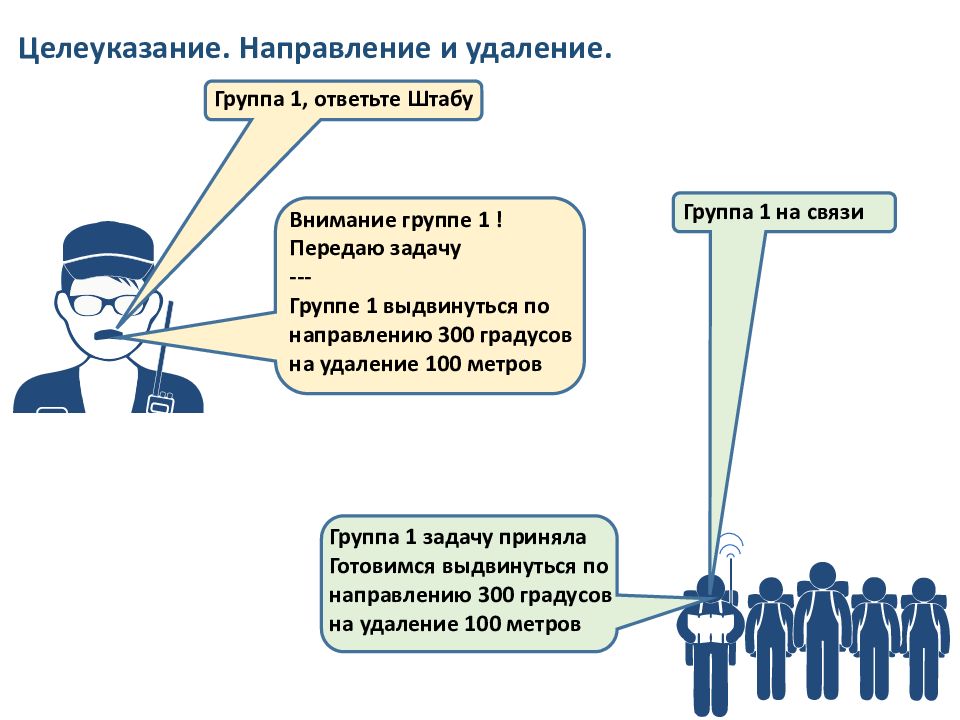

Целеуказание. Направление и удаление. Группа 1, ответьте Штабу Группа 1 на связи Внимание группе 1 ! Передаю задачу --- Группе 1 выдвинуться по направлению 300 градусов н а удаление 100 метров Группа 1 задачу приняла Готовимся выдвинуться по направлению 300 градусов н а удаление 100 метров

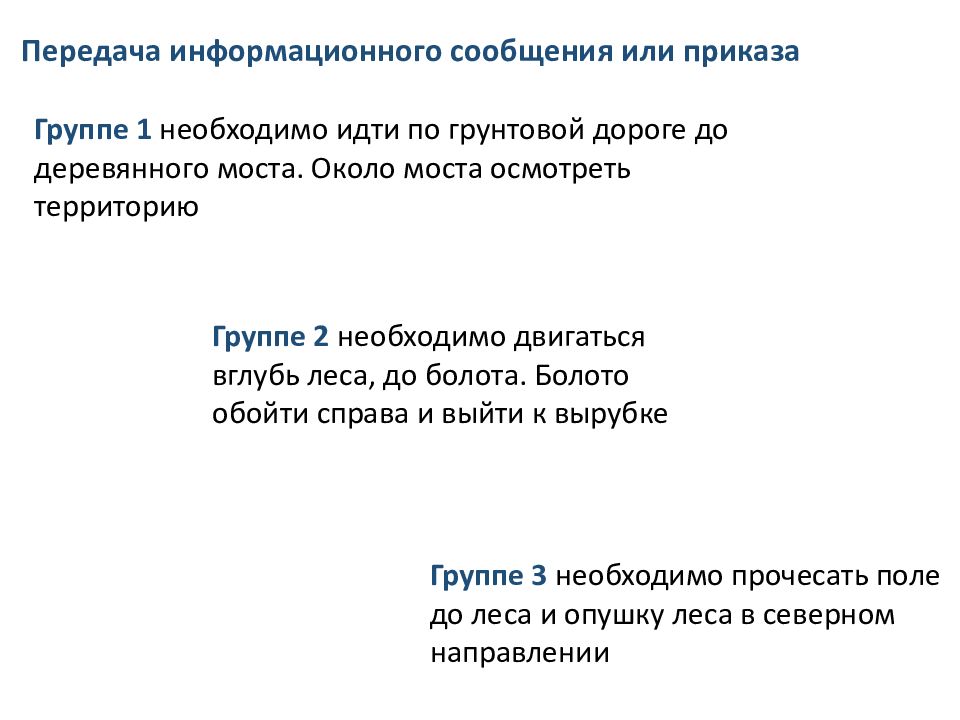

Передача информационного сообщения или приказа Группе 1 необходимо идти по грунтовой дороге до деревянного моста. Около моста осмотреть территорию Группе 2 необходимо двигаться вглубь леса, до болота. Болото обойти справа и выйти к вырубке Группе 3 необходимо прочесать поле до леса и опушку леса в северном направлении

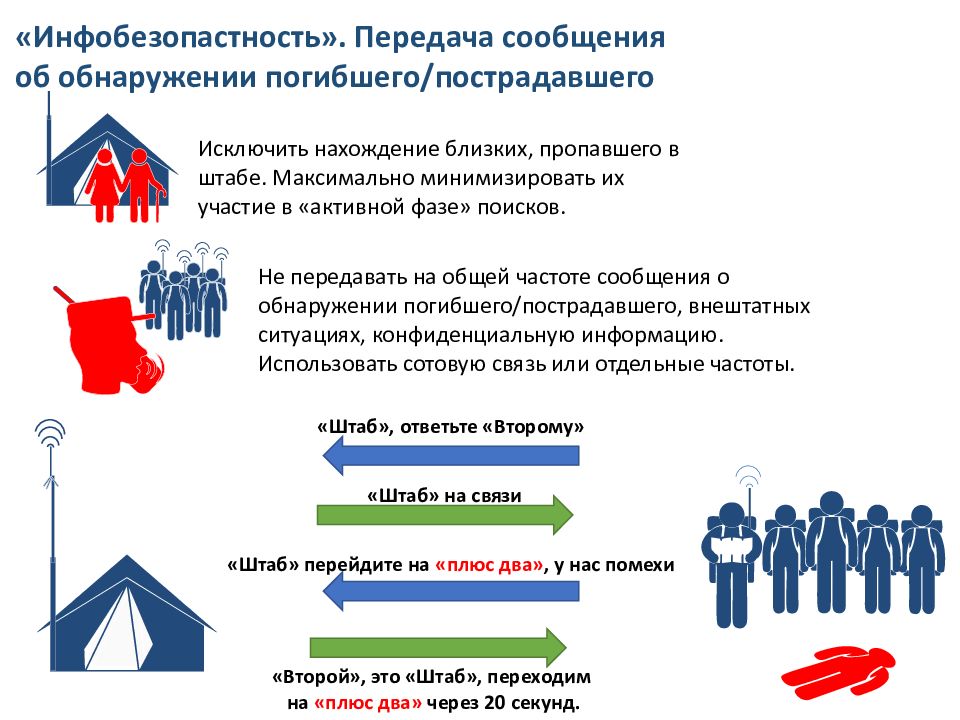

« Инфобезопастность ». Передача сообщения об обнаружении погибшего/пострадавшего Исключить нахождение близких, пропавшего в штабе. Максимально минимизировать их участие в «активной фазе» поисков. Не передавать на общей частоте сообщения о обнаружении погибшего/пострадавшего, внештатных ситуациях, конфиденциальную информацию. Использовать сотовую связь или отдельные частоты. «Штаб», ответьте «Второму» «Штаб» на связи «Штаб» перейдите на «плюс два», у нас помехи «Второй», это «Штаб», переходим на «плюс два» через 20 секунд.

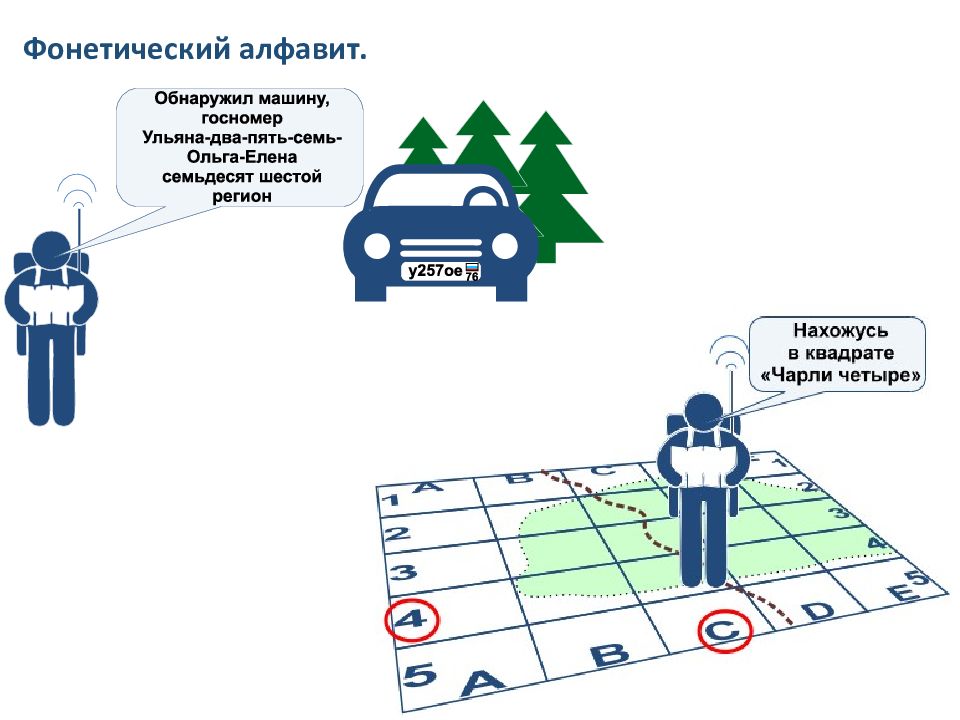

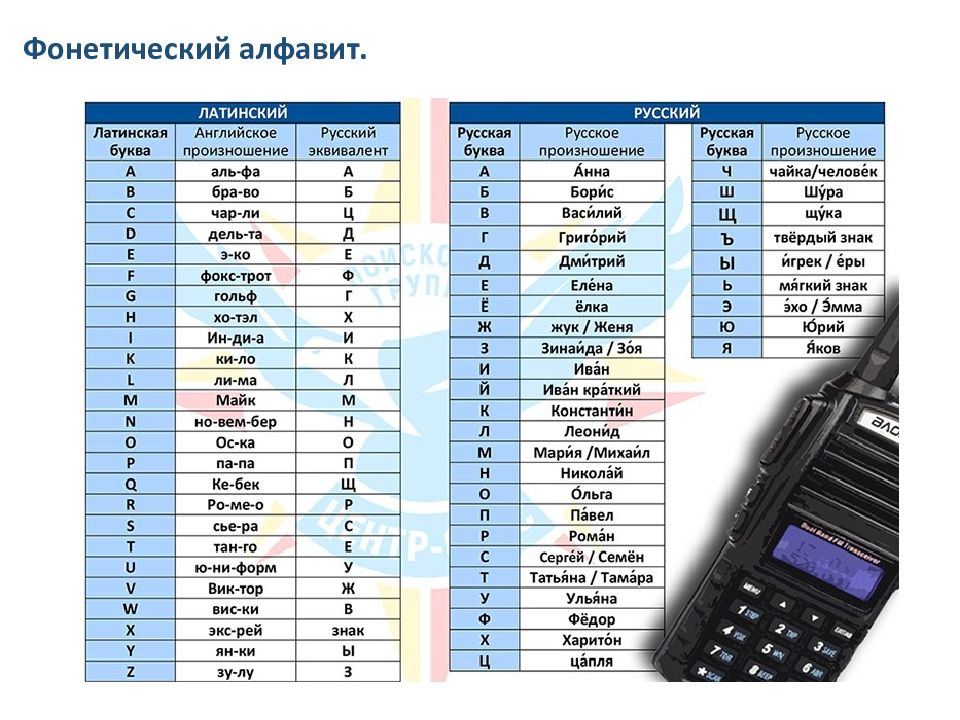

Фонетический алфавит.
Фонетический алфавит.

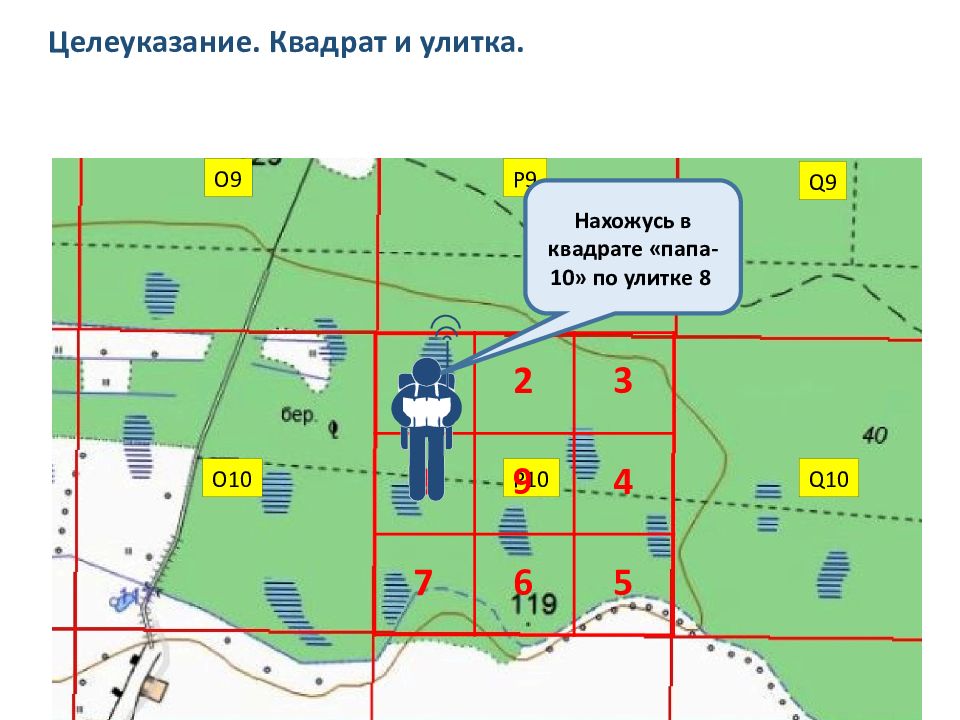

P10 1 2 3 8 9 4 7 6 5 P 9 Целеуказание. Квадрат и улитка. Нахожусь в квадрате «папа-10» по улитке 8 O9 O10 Q 10 Q9

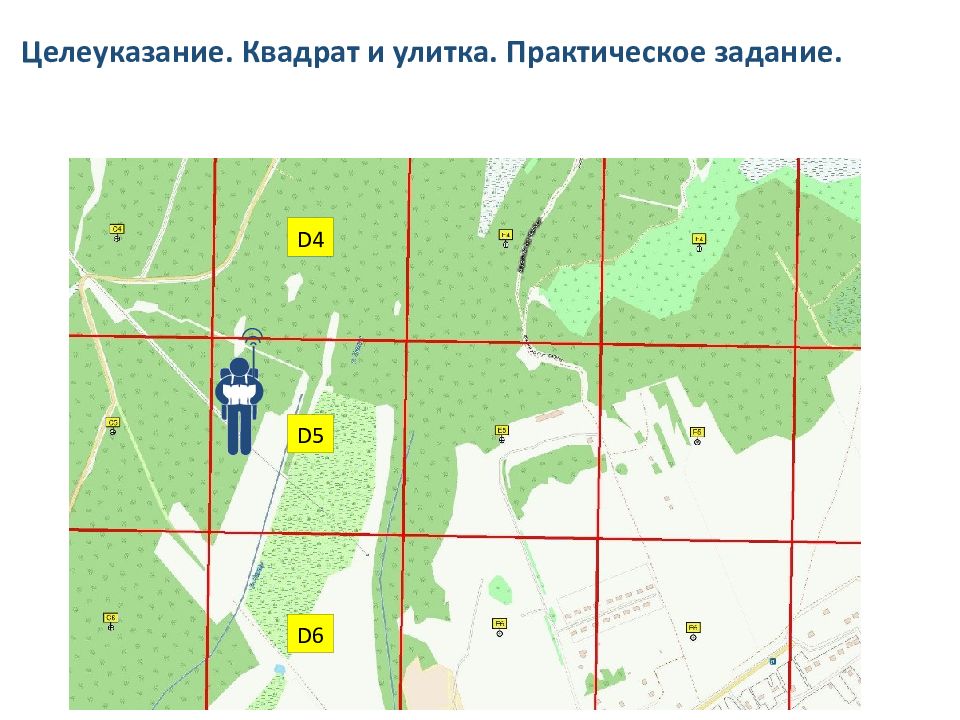

Целеуказание. Квадрат и улитка. Практическое задание. D5 D4 D6

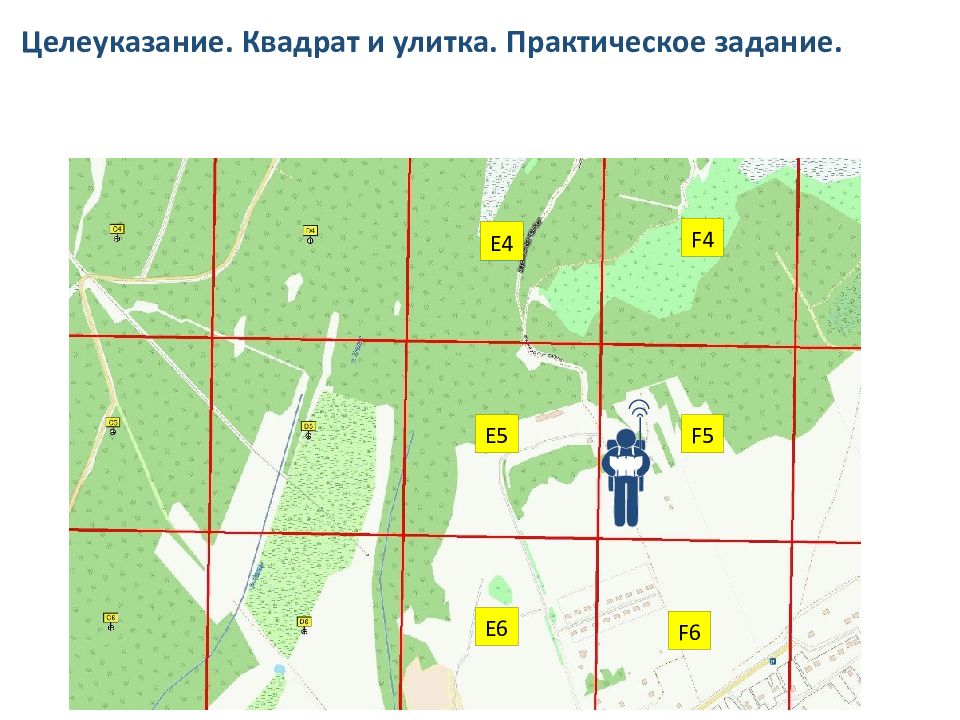

Целеуказание. Квадрат и улитка. Практическое задание. F5 E5 F4 E4 E6 F6
Целеуказание. Направление и удаление не ориентир. 1,5 км Нахожусь на 245 градусов относительно водонапорной башни на удалении 1,5 км С

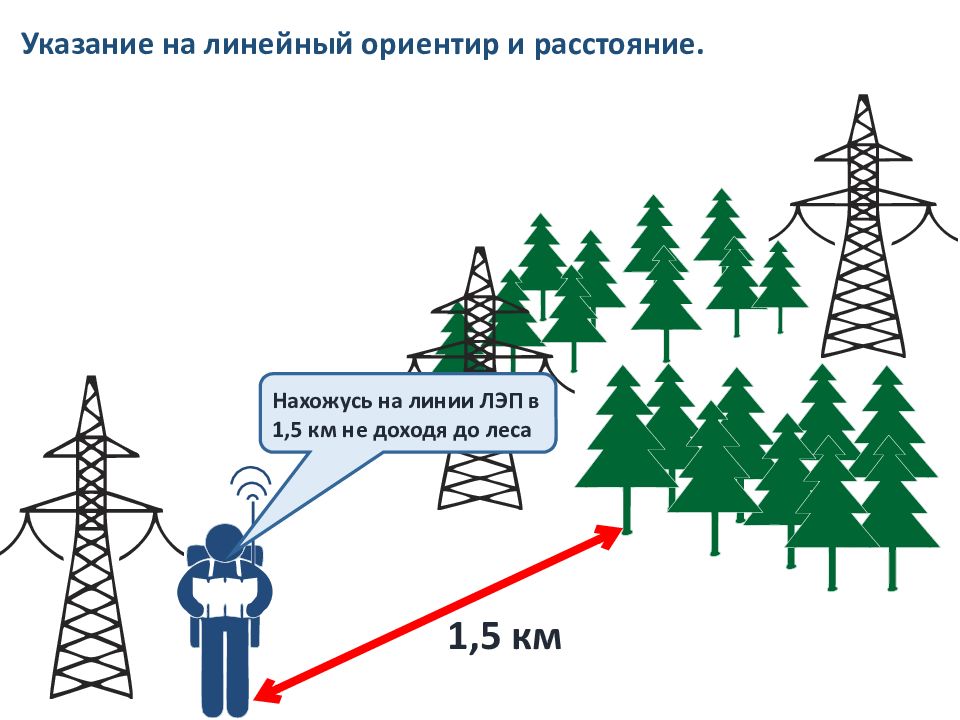

Указание на линейный ориентир и расстояние. 1,5 км Нахожусь на линии ЛЭП в 1,5 км не доходя до леса
Репетирование. Штаб поисково- спасательных работ «Волга» Закат, группе « Волга » выдвинуться к реке для осмотра прибрежной территории Волга, Волга, ответьте… Волга, Волга, ответьте … Штаб, штаб. Я- « Закат », готов репетировать сообщения для « Волги » «Закат» Волга, Волга, я – « Закат »… Репетирую сообщение штаба…
