ТЕМА№ 2.4. Занятие 1. Организация связи пожарной охраны. Санкт-Петербургский учебно-методический центр по ГО, ЧС и ПБ

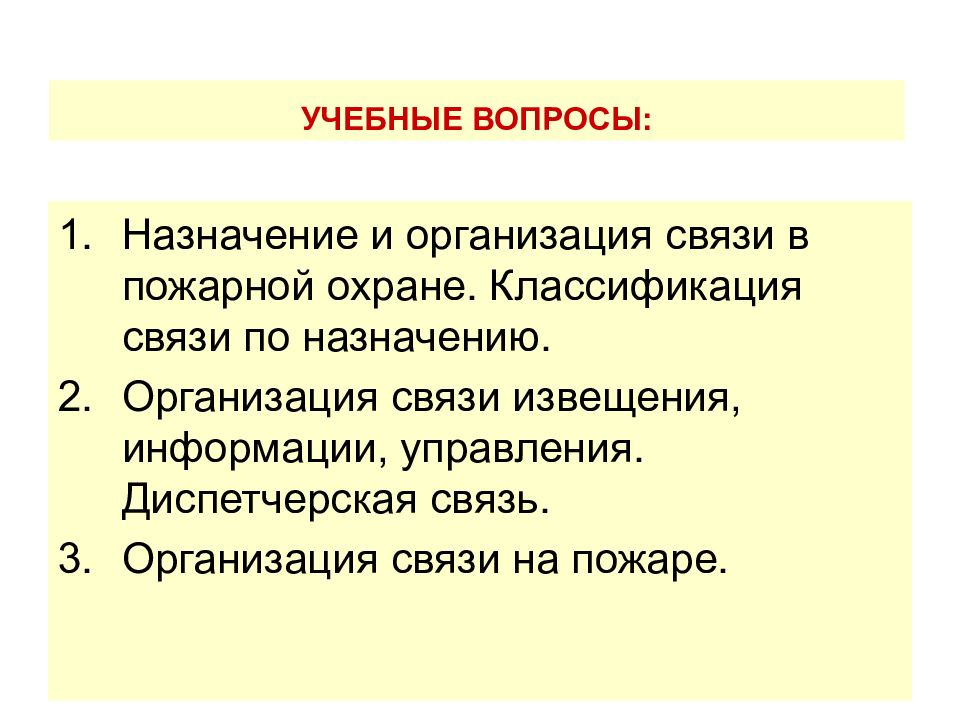

Назначение и организация связи в пожарной охране. Классификация связи по назначению. Организация связи извещения, информации, управления. Диспетчерская связь. Организация связи на пожаре. УЧЕБНЫЕ ВОПРОСЫ :
1. Федеральный закон от 21 декабря 1994 г. № 69-ФЗ «О пожарной безопасности» (в редакции от 22.08.2004г.). 2. Приказ МВД РФ от 30. 06. 2000 г. № 700 «Об утверждении наставления по службе связи ГПС МВД РФ». 3. Приказ МЧС России от “31“ декабря 2002 года, № 630 «Об утверждении Правил по охране труда в подразделениях Государственной противопожарной службы МЧС России» зарегистрировано Министерством юстиции Российской Федерации №4176 от 03.02.2003 года (С О Г Л А С О В А Н О Министерство труда и социального развития Российской Федерации от 19.12.2002 г.; Центральный комитет профсоюзов работников государственных учреждений и общественного обслуживания Российской Федерации от 22.12.2002 г). 4.Приказ МЧС России от 05.04.2011 № 167 «Об утверждении Порядка организации службы в подразделениях пожарной охраны». 5.Приказ МЧС России от 31.03.2011 № 156 «Об утверждении Порядка тушения пожаров подразделениями пожарной охраны» зарегистрированного в Минюсте России регистрационный № 20970 от 09.10.2011. 6.Наставление по технической службе ГПС МВД России. (прил. к приказу МВД России от 24.01.1996 г. № 34).
Основными задачами службы связи ГПС являются организации связи при предупреждении пожаров и при тушении пожаров. Нештатная служба связи местного гарнизона: организует и обеспечивает связь в гарнизоне в соответствии с распоряжениями и указаниями УГПС (ОГПС) МВД, ГУВД, УВД субъекта РФ, разрабатывает подробные схемы организации связи местного гарнизона и необходимые справочные материалы; участвует в разработке регламентной документации, предусмотренной УСПО и БУПО, на пункте связи отряда и ПСЧ, в части касающейся организации и обеспечения связи управления и взаимодействия, и своевременно корректирует соответствующие разделы этих документов; ведет в установленном порядке учёт средств связи и сигнализации находящихся в подразделениях ГПС в эксплуатации и в резерве (на хранении) и их качественного состояния; организует и осуществляет эксплуатацию аппаратуры связи и автоматизации, их тех. обслуживания с целью поддержания в исправности и постоянной готовности к применению в соответствии с требованиями; непосредственно участвует в устранении отказов и повреждений в проведении плановых и неплановых ремонтов средств связи, в том числе возникающих при боевой работе подразделений на местах пожаров и предоставляет эти данные в УГПС (ОГПС); организует и проводит занятия по освоению новых средств связи л/с подразделений.
Служба связи обеспечивает комплексное применение средств и систем электросвязи, использующих различные физические принципы передачи сообщений. Система связи должна охватывать все подразделения гарнизона и строиться на базе стационарных и подвижных узлов связи с учётом комплексного использования тех. средств, обеспечивающих управление силами. Стационарными и подвижными узлами (пунктами) связи гарнизона являются: НЦУКС (Центр управления силами (ЦУС), ЦППС). Пункт связи отряда (ПСО). ПСЧ. Подвижной узел связи (ПУС). Связь в гарнизоне строится на основе сетей проводной к радиосвязи.

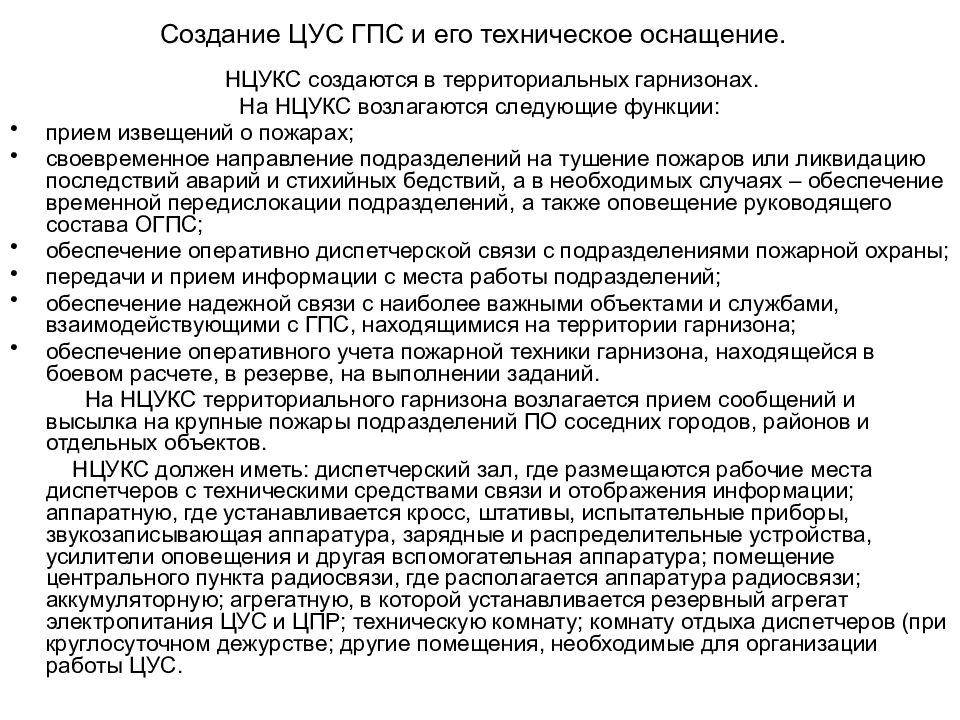

НЦУКС создаются в территориальных гарнизонах. На НЦУКС возлагаются следующие функции: прием извещений о пожарах; своевременное направление подразделений на тушение пожаров или ликвидацию последствий аварий и стихийных бедствий, а в необходимых случаях – обеспечение временной передислокации подразделений, а также оповещение руководящего состава ОГПС; обеспечение оперативно диспетчерской связи с подразделениями пожарной охраны; передачи и прием информации с места работы подразделений; обеспечение надежной связи с наиболее важными объектами и службами, взаимодействующими с ГПС, находящимися на территории гарнизона; обеспечение оперативного учета пожарной техники гарнизона, находящейся в боевом расчете, в резерве, на выполнении заданий. На НЦУКС территориального гарнизона возлагается прием сообщений и высылка на крупные пожары подразделений ПО соседних городов, районов и отдельных объектов. НЦУКС должен иметь: диспетчерский зал, где размещаются рабочие места диспетчеров с техническими средствами связи и отображения информации; аппаратную, где устанавливается кросс, штативы, испытательные приборы, звукозаписывающая аппаратура, зарядные и распределительные устройства, усилители оповещения и другая вспомогательная аппаратура; помещение центрального пункта радиосвязи, где располагается аппаратура радиосвязи; аккумуляторную; агрегатную, в которой устанавливается резервный агрегат электропитания ЦУС и ЦПР; техническую комнату; комнату отдыха диспетчеров (при круглосуточном дежурстве; другие помещения, необходимые для организации работы ЦУС.

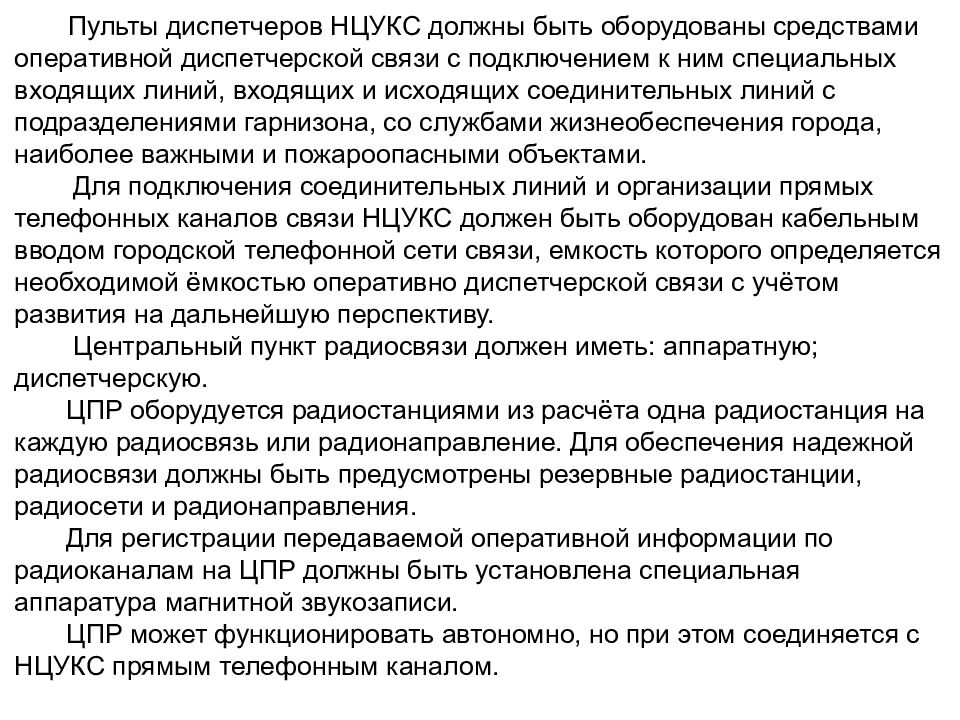

Пульты диспетчеров НЦУКС должны быть оборудованы средствами оперативной диспетчерской связи с подключением к ним специальных входящих линий, входящих и исходящих соединительных линий с подразделениями гарнизона, со службами жизнеобеспечения города, наиболее важными и пожароопасными объектами. Для подключения соединительных линий и организации прямых телефонных каналов связи НЦУКС должен быть оборудован кабельным вводом городской телефонной сети связи, емкость которого определяется необходимой ёмкостью оперативно диспетчерской связи с учётом развития на дальнейшую перспективу. Центральный пункт радиосвязи должен иметь: аппаратную; диспетчерскую. ЦПР оборудуется радиостанциями из расчёта одна радиостанция на каждую радиосвязь или радионаправление. Для обеспечения надежной радиосвязи должны быть предусмотрены резервные радиостанции, радиосети и радионаправления. Для регистрации передаваемой оперативной информации по радиоканалам на ЦПР должны быть установлена специальная аппаратура магнитной звукозаписи. ЦПР может функционировать автономно, но при этом соединяется с НЦУКС прямым телефонным каналом.

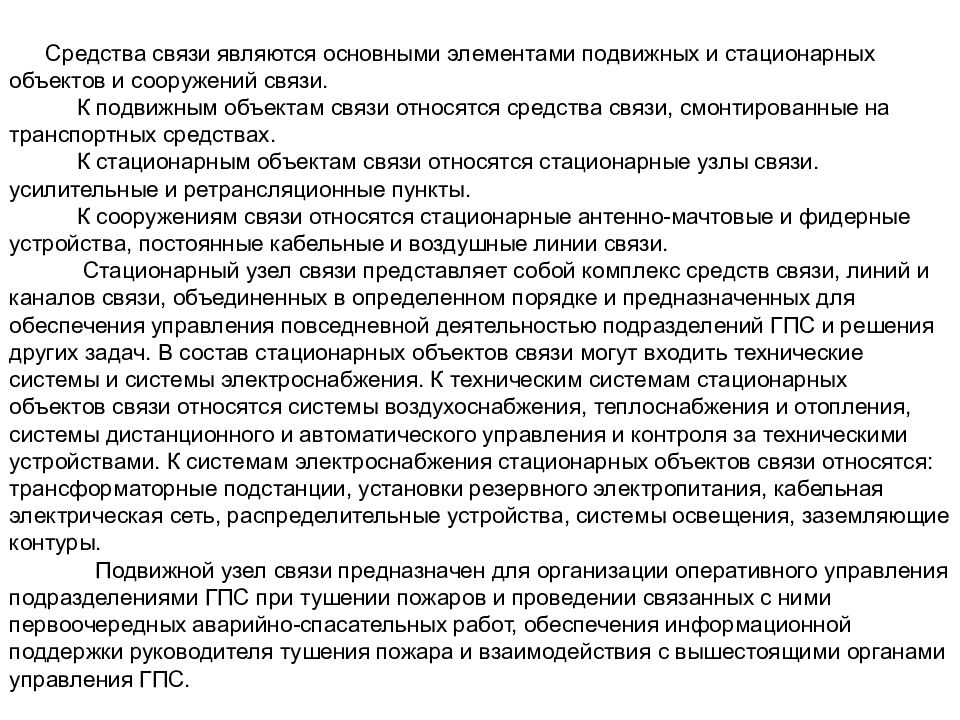

Средства связи являются основными элементами подвижных и стационарных объектов и сооружений связи. К подвижным объектам связи относятся средства связи, смонтированные на транспортных средствах. К стационарным объектам связи относятся стационарные узлы связи. усилительные и ретрансляционные пункты. К сооружениям связи относятся стационарные антенно-мачтовые и фидерные устройства, постоянные кабельные и воздушные линии связи. Стационарный узел связи представляет собой комплекс средств связи, линий и каналов связи, объединенных в определенном порядке и предназначенных для обеспечения управления повседневной деятельностью подразделений ГПС и решения других задач. В состав стационарных объектов связи могут входить технические системы и системы электроснабжения. К техническим системам стационарных объектов связи относятся системы воздухоснабжения, теплоснабжения и отопления, системы дистанционного и автоматического управления и контроля за техническими устройствами. К системам электроснабжения стационарных объектов связи относятся: трансформаторные подстанции, установки резервного электропитания, кабельная электрическая сеть, распределительные устройства, системы освещения, заземляющие контуры. Подвижной узел связи предназначен для организации оперативного управления подразделениями ГПС при тушении пожаров и проведении связанных с ними первоочередных аварийно-спасательных работ, обеспечения информационной поддержки руководителя тушения пожара и взаимодействия с вышестоящими органами управления ГПС.
Сеть проводной связи гарнизона организуется на базе местных и междугородных линий связи Министерства Российской Федерации по связи и информатизации, проводных каналов связи федеральных органов исполнительной власти и иных организаций с использованием их линейно-кабельных сооружений, а также сооружений и объектов связи УГПС (ОГПС). Сеть проводной связи гарнизона включает: линейные и кабельные сооружения; сеть междугородной телефонной связи; городскую телефонную сеть; сеть телефонной связи по спецлиниям "01"; сеть некоммутируемых (выделенных) телефонных линий, предназначенных для связи НЦУКС с ПСО и ПСЧ, со службами жизнеобеспечения и особо важными объектами; сеть телеграфной связи; сеть факсимильной связи; сеть передачи данных и сигналов дистанционного управления между ПСЧ, центральным пунктом радиосвязи, ПУС, пунктом централизованной охраны и НЦУКС; сеть сельской телефонной связи.

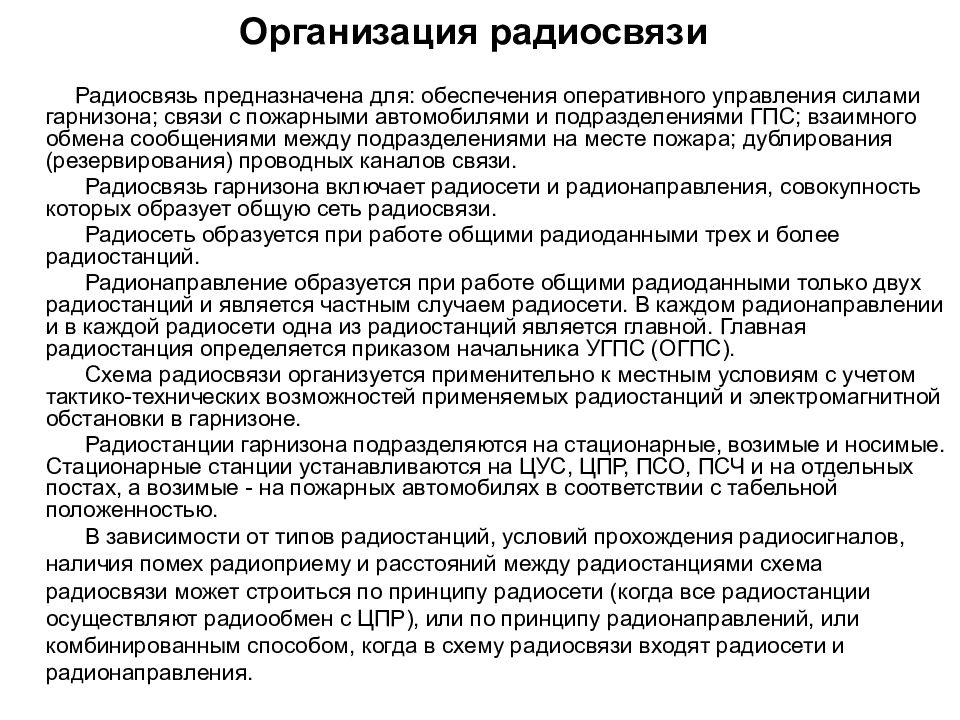

Радиосвязь предназначена для: обеспечения оперативного управления силами гарнизона; связи с пожарными автомобилями и подразделениями ГПС; взаимного обмена сообщениями между подразделениями на месте пожара; дублирования (резервирования) проводных каналов связи. Радиосвязь гарнизона включает радиосети и радионаправления, совокупность которых образует общую сеть радиосвязи. Радиосеть образуется при работе общими радиоданными трех и более радиостанций. Радионаправление образуется при работе общими радиоданными только двух радиостанций и является частным случаем радиосети. В каждом радионаправлении и в каждой радиосети одна из радиостанций является главной. Главная радиостанция определяется приказом начальника УГПС (ОГПС). Схема радиосвязи организуется применительно к местным условиям с учетом тактико-технических возможностей применяемых радиостанций и электромагнитной обстановки в гарнизоне. Радиостанции гарнизона подразделяются на стационарные, возимые и носимые. Стационарные станции устанавливаются на ЦУС, ЦПР, ПСО, ПСЧ и на отдельных постах, а возимые - на пожарных автомобилях в соответствии с табельной положенностью. В зависимости от типов радиостанций, условий прохождения радиосигналов, наличия помех радиоприему и расстояний между радиостанциями схема радиосвязи может строиться по принципу радиосети (когда все радиостанции осуществляют радиообмен с ЦПР), или по принципу радионаправлений, или комбинированным способом, когда в схему радиосвязи входят радиосети и радионаправления.
С учетом существующей организационной структуры, характера выполняемых задач и необходимости взаимодействия подразделений ГПС как между собой, так и со службами других министерств и ведомств при тушении пожаров в территори-альных гарнизонах необходимо развертывание следующих радиосетей: радиосети, работающей на частоте F1 (плюс F2 - резерв), для обеспечения связи ЦУС с ПСЧ (ПСО); радиосети, работающей на частоте FЗ, для обеспечения связи ЦУС с пожарными автомобилями, находящимися в пути следования и работающими на пожаре; радиосети, работающей на частоте F4, для управления силами и средствами, обеспечения их взаимодействия и обмена информацией на месте тушения пожара, радиосети, работающей на частоте F5, для обмена данными между ЦУС и ПСЧ (ПСО), а также подразделениями, работающими на пожарах (передача приказов, распоряжений в подразделения ГПС, информационная поддержка руководителя тушения пожара (РТП) при принятии решений по тушению пожаров); радиосети, работающей на частоте F6, для персонального вызова личного соста-ва подразделений и органов управления ГПС, находящегося на отдыхе, а также при сборе всего личного состава; радиосети, работающей на частоте F7, для обеспечения административно-управ-ленческой деятельности ГПС. Для решения задач в этой области деятельности возможно использование ресурсов транкинговых радиосетей, создаваемых в МВД, ГУВД, УВД субъектов Российской Федерации. Кроме этого, необходимо выделить радиочастоты для организации взаимодействия с медицинскими, обеспечения охраны общественного порядка, аварийными и иными службами жизнеобеспечения.

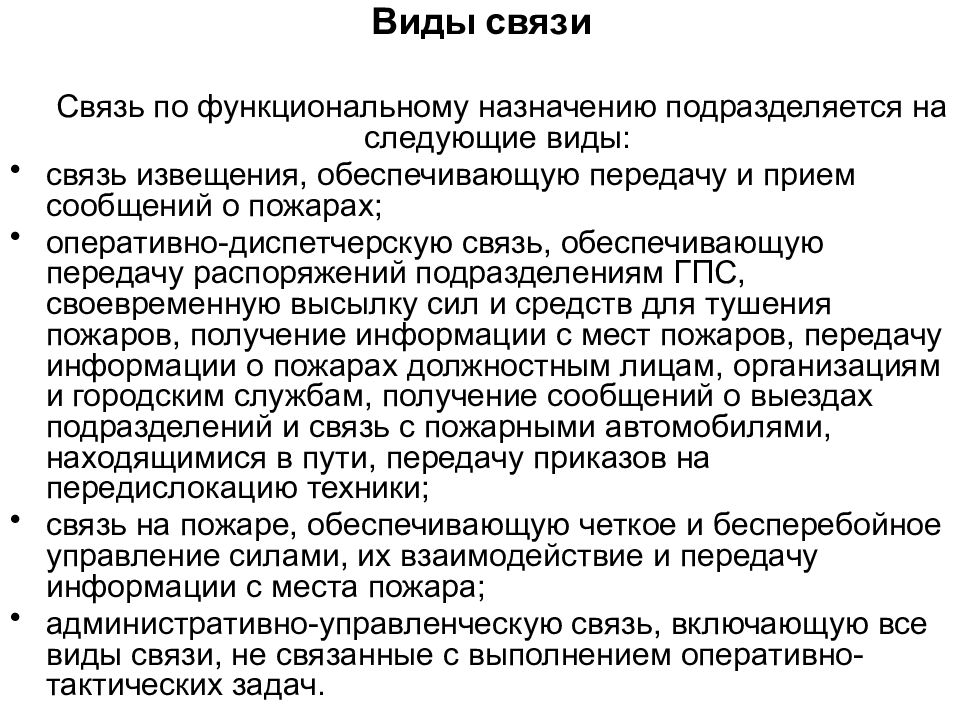

Связь по функциональному назначению подразделяется на следующие виды: связь извещения, обеспечивающую передачу и прием сообщений о пожарах; оперативно-диспетчерскую связь, обеспечивающую передачу распоряжений подразделениям ГПС, своевременную высылку сил и средств для тушения пожаров, получение информации с мест пожаров, передачу информации о пожарах должностным лицам, организациям и городским службам, получение сообщений о выездах подразделений и связь с пожарными автомобилями, находящимися в пути, передачу приказов на передислокацию техники; связь на пожаре, обеспечивающую четкое и бесперебойное управление силами, их взаимодействие и передачу информации с места пожара; административно-управленческую связь, включающую все виды связи, не связанные с выполнением оперативно-тактических задач.

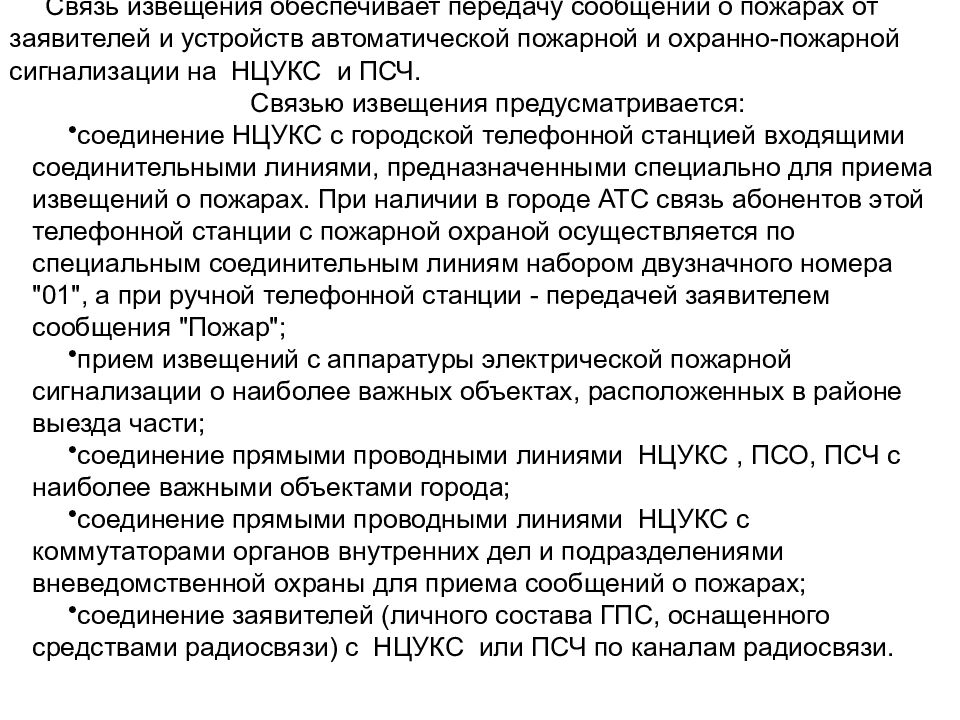

Связь извещения обеспечивает передачу сообщений о пожарах от заявителей и устройств автоматической пожарной и охранно-пожарной сигнализации на НЦУКС и ПСЧ. Связью извещения предусматривается: соединение НЦУКС с городской телефонной станцией входящими соединительными линиями, предназначенными специально для приема извещений о пожарах. При наличии в городе АТС связь абонентов этой телефонной станции с пожарной охраной осуществляется по специальным соединительным линиям набором двузначного номера "01", а при ручной телефонной станции - передачей заявителем сообщения "Пожар"; прием извещений с аппаратуры электрической пожарной сигнализации о наиболее важных объектах, расположенных в районе выезда части; соединение прямыми проводными линиями НЦУКС, ПСО, ПСЧ с наиболее важными объектами города; соединение прямыми проводными линиями НЦУКС с коммутаторами органов внутренних дел и подразделениями вневедомственной охраны для приема сообщений о пожарах; соединение заявителей (личного состава ГПС, оснащенного средствами радиосвязи) с НЦУКС или ПСЧ по каналам радиосвязи.
Оперативно-диспетчерская связь обеспечивает: прямую телефонную и радиосвязь НЦУКС с пунктами связи подразделений гарнизона; радиосвязь ЦПР или НЦУКС с пожарными автомобилями, находящимися в пути следования; прямую телефонную связь со службами жизнеобеспечения. Связь на пожаре предназначается для управления силами, обеспечения их взаимодействия и обмена информацией. Для управления силами на пожаре устанавливается связь между РТП и оперативным штабом, начальником тыла, начальниками боевых участков и при необходимости с пожарными автомобилями. Связь на пожаре обеспечивает управление работой подразделений пожарной охраны и получение от них сведений об обстановке на пожаре. Для обеспечения управления используются радиостанции и громкоговорящие установки автомобилей связи и освещения, а также носимые радиостанции, телефонные аппараты полевые и АТС, радиотелефоны, переговорные устройства, электромегафоны. Для взаимодействия между боевыми участками (подразделениями), работающими на пожаре, устанавливается связь между начальниками боевых участков (подразделений). При этом используются носимые радиостанции, полевые телефонные аппараты, переговорные устройства и связные. В случае невозможности применения средств связи используются сигналы управления.

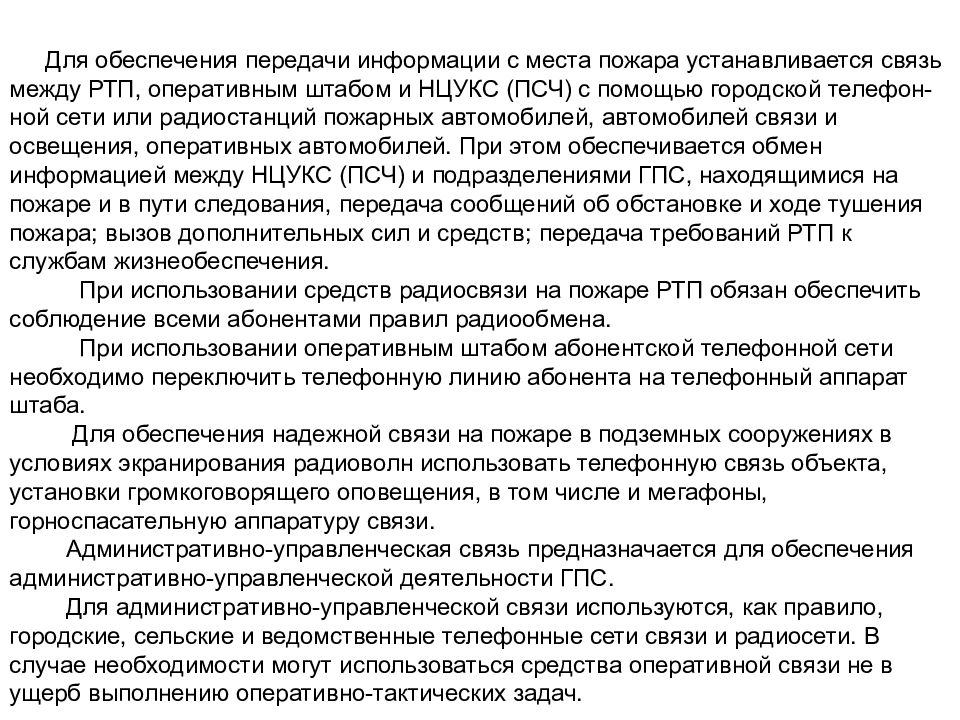

Для обеспечения передачи информации с места пожара устанавливается связь между РТП, оперативным штабом и НЦУКС (ПСЧ) с помощью городской телефон-ной сети или радиостанций пожарных автомобилей, автомобилей связи и освещения, оперативных автомобилей. При этом обеспечивается обмен информацией между НЦУКС (ПСЧ) и подразделениями ГПС, находящимися на пожаре и в пути следования, передача сообщений об обстановке и ходе тушения пожара; вызов дополнительных сил и средств; передача требований РТП к службам жизнеобеспечения. При использовании средств радиосвязи на пожаре РТП обязан обеспечить соблюдение всеми абонентами правил радиообмена. При использовании оперативным штабом абонентской телефонной сети необходимо переключить телефонную линию абонента на телефонный аппарат штаба. Для обеспечения надежной связи на пожаре в подземных сооружениях в условиях экранирования радиоволн использовать телефонную связь объекта, установки громкоговорящего оповещения, в том числе и мегафоны, горноспасательную аппаратуру связи. Административно-управленческая связь предназначается для обеспечения административно-управленческой деятельности ГПС. Для административно-управленческой связи используются, как правило, городские, сельские и ведомственные телефонные сети связи и радиосети. В случае необходимости могут использоваться средства оперативной связи не в ущерб выполнению оперативно-тактических задач.

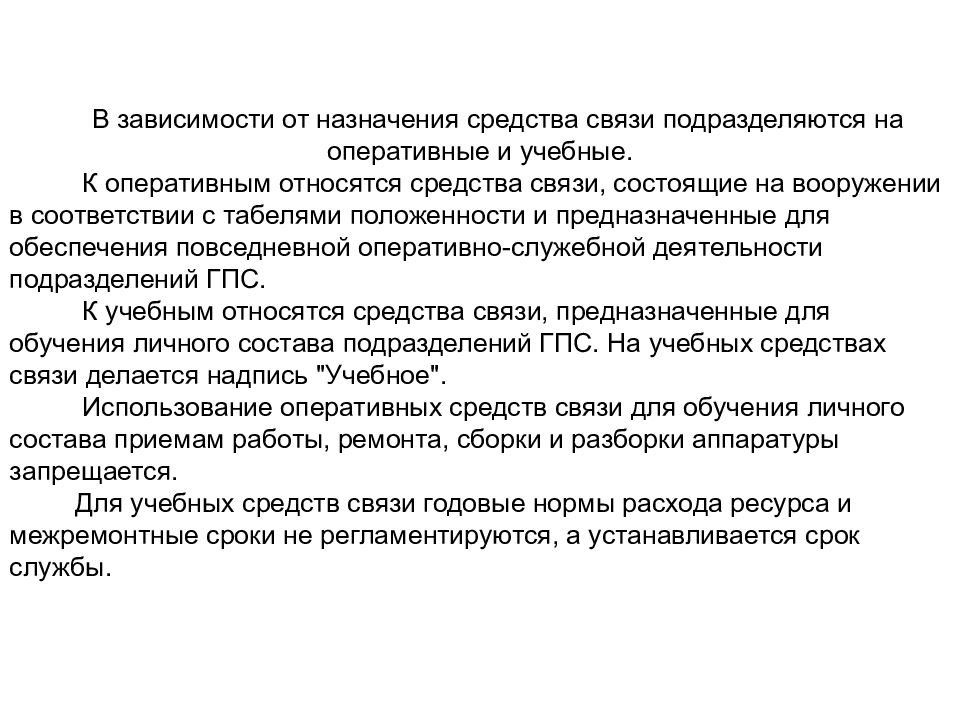

В зависимости от назначения средства связи подразделяются на оперативные и учебные. К оперативным относятся средства связи, состоящие на вооружении в соответствии с табелями положенности и предназначенные для обеспечения повседневной оперативно-служебной деятельности подразделений ГПС. К учебным относятся средства связи, предназначенные для обучения личного состава подразделений ГПС. На учебных средствах связи делается надпись "Учебное". Использование оперативных средств связи для обучения личного состава приемам работы, ремонта, сборки и разборки аппаратуры запрещается. Для учебных средств связи годовые нормы расхода ресурса и межремонтные сроки не регламентируются, а устанавливается срок службы.
ПСО организуется и оборудуется по принципу ЦУС. ПСЧ создается при каждой пожарной части и осуществляет следующие функции: прием от заявителя и фиксирование информации о пожаре; прием приказов о выезде на пожары, поступающих от диспетчера НЦУКС; прием извещений о пожарах, поступающих от соседних подразделений гарнизона; высылку боевых расчетов части на тушение пожаров; поддержание связи с пожарными автомобилями подразделения, выехавшего на пожар, а также при выезде на пожарно-тактические учения и иные гарнизонные мероприятия; информирование НЦУКС, а также должностных лиц и организаций о пожарах. ПСЧ оборудуется: коммутатором с подключением к нему соединительных линий городской (объектовой) телефонной станции для приема извещений о пожарах и осуществления служебной связи, прямых соединительных линий с наиболее важными объектами, находящимися в районе выезда пожарной части, а также прямой соединительной линией с НЦУКС; радиостанциями для связи с пожарными автомобилями и НЦУКС; установкой тревожной сигнализации и другой аппаратурой, а также часами и иными необходимыми принадлежностями.

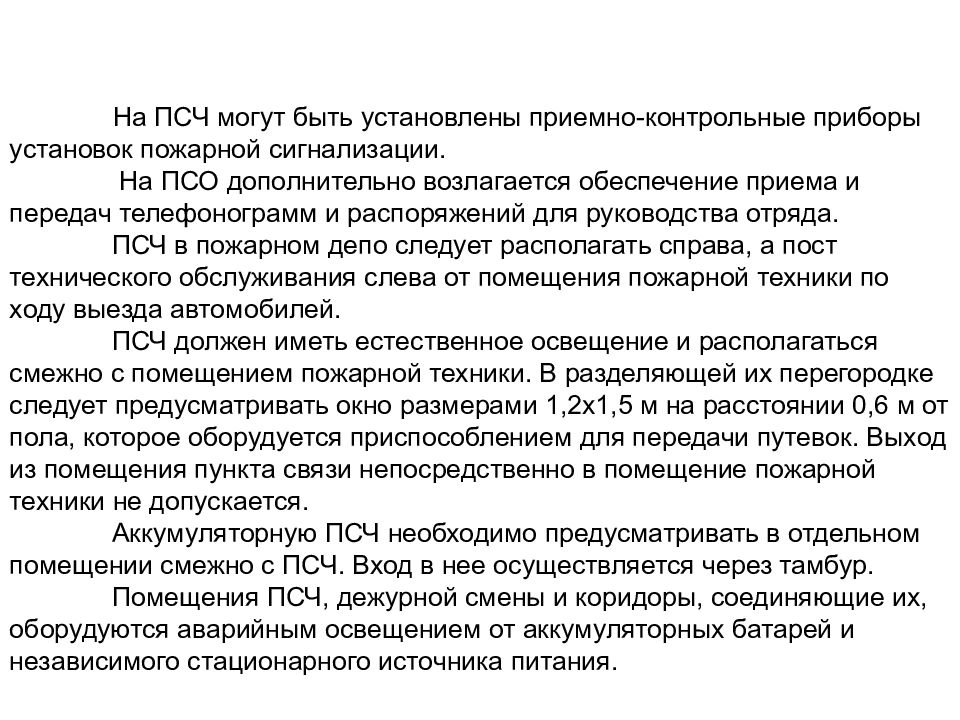

На ПСЧ могут быть установлены приемно-контрольные приборы установок пожарной сигнализации. На ПСО дополнительно возлагается обеспечение приема и передач телефонограмм и распоряжений для руководства отряда. ПСЧ в пожарном депо следует располагать справа, а пост технического обслуживания слева от помещения пожарной техники по ходу выезда автомобилей. ПСЧ должен иметь естественное освещение и располагаться смежно с помещением пожарной техники. В разделяющей их перегородке следует предусматривать окно размерами 1,2х1,5 м на расстоянии 0,6 м от пола, которое оборудуется приспособлением для передачи путевок. Выход из помещения пункта связи непосредственно в помещение пожарной техники не допускается. Аккумуляторную ПСЧ необходимо предусматривать в отдельном помещении смежно с ПСЧ. Вход в нее осуществляется через тамбур. Помещения ПСЧ, дежурной смены и коридоры, соединяющие их, оборудуются аварийным освещением от аккумуляторных батарей и независимого стационарного источника питания.

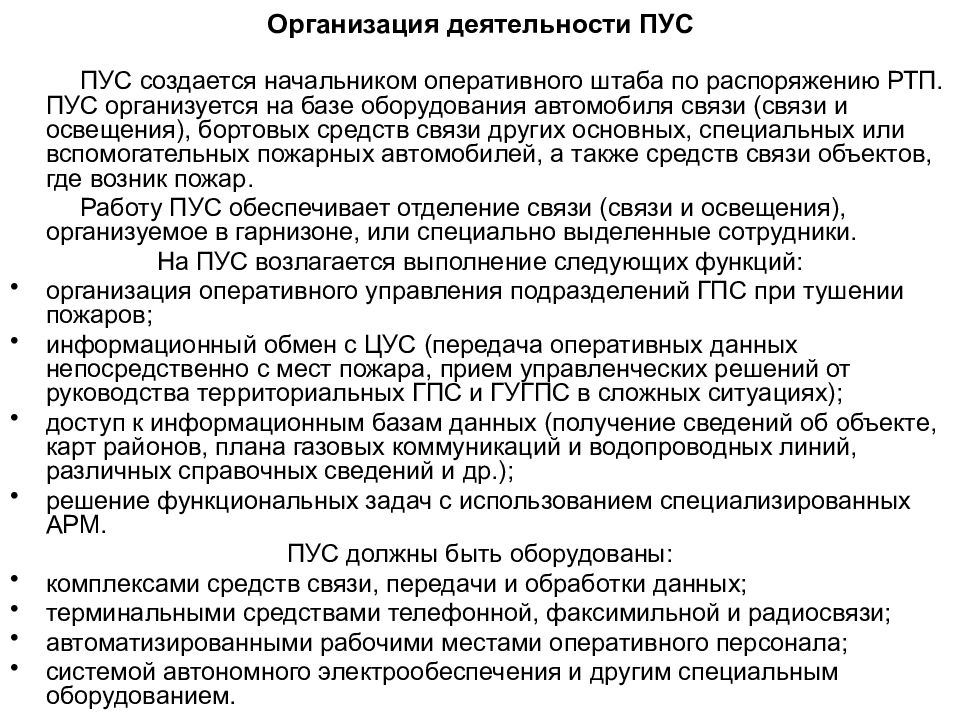

ПУС создается начальником оперативного штаба по распоряжению РТП. ПУС организуется на базе оборудования автомобиля связи (связи и освещения), бортовых средств связи других основных, специальных или вспомогательных пожарных автомобилей, а также средств связи объектов, где возник пожар. Работу ПУС обеспечивает отделение связи (связи и освещения), организуемое в гарнизоне, или специально выделенные сотрудники. На ПУС возлагается выполнение следующих функций: организация оперативного управления подразделений ГПС при тушении пожаров; информационный обмен с ЦУС (передача оперативных данных непосредственно с мест пожара, прием управленческих решений от руководства территориальных ГПС и ГУГПС в сложных ситуациях); доступ к информационным базам данных (получение сведений об объекте, карт районов, плана газовых коммуникаций и водопроводных линий, различных справочных сведений и др.); решение функциональных задач с использованием специализированных АРМ. ПУС должны быть оборудованы: комплексами средств связи, передачи и обработки данных; терминальными средствами телефонной, факсимильной и радиосвязи; автоматизированными рабочими местами оперативного персонала; системой автономного электрообеспечения и другим специальным оборудованием.

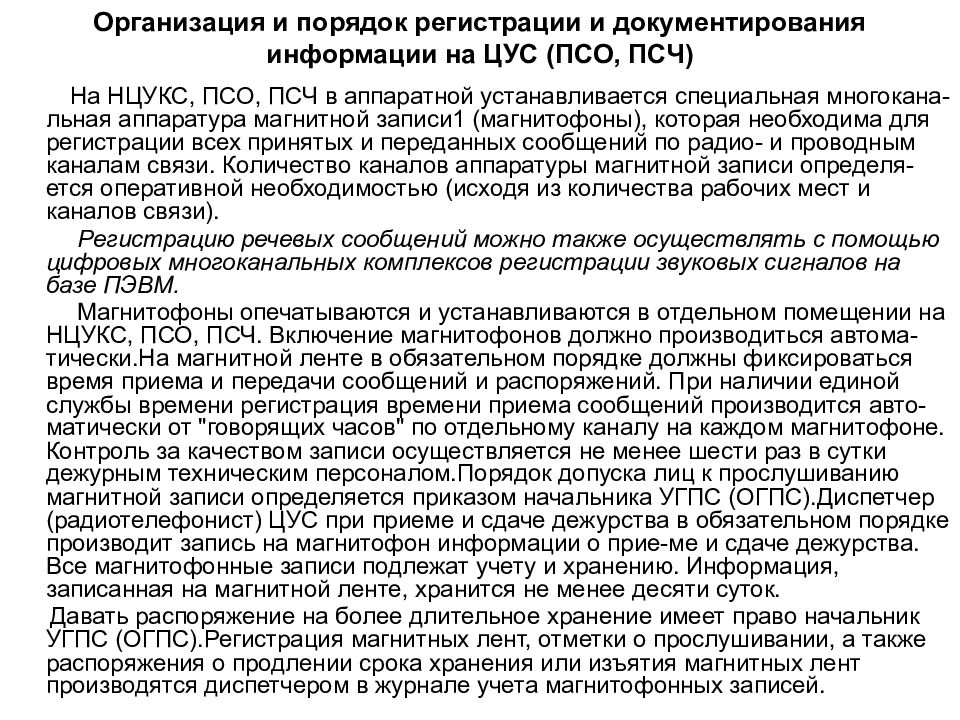

На НЦУКС, ПСО, ПСЧ в аппаратной устанавливается специальная многокана-льная аппаратура магнитной записи1 (магнитофоны), которая необходима для регистрации всех принятых и переданных сообщений по радио- и проводным каналам связи. Количество каналов аппаратуры магнитной записи определя-ется оперативной необходимостью (исходя из количества рабочих мест и каналов связи). Регистрацию речевых сообщений можно также осуществлять с помощью цифровых многоканальных комплексов регистрации звуковых сигналов на базе ПЭВМ. Магнитофоны опечатываются и устанавливаются в отдельном помещении на НЦУКС, ПСО, ПСЧ. Включение магнитофонов должно производиться автома-тически.На магнитной ленте в обязательном порядке должны фиксироваться время приема и передачи сообщений и распоряжений. При наличии единой службы времени регистрация времени приема сообщений производится авто-матически от "говорящих часов" по отдельному каналу на каждом магнитофоне. Контроль за качеством записи осуществляется не менее шести раз в сутки дежурным техническим персоналом.Порядок допуска лиц к прослушиванию магнитной записи определяется приказом начальника УГПС (ОГПС).Диспетчер (радиотелефонист) ЦУС при приеме и сдаче дежурства в обязательном порядке производит запись на магнитофон информации о прие-ме и сдаче дежурства. Все магнитофонные записи подлежат учету и хранению. Информация, записанная на магнитной ленте, хранится не менее десяти суток. Давать распоряжение на более длительное хранение имеет право начальник УГПС (ОГПС).Регистрация магнитных лент, отметки о прослушивании, а также распоряжения о продлении срока хранения или изъятия магнитных лент производятся диспетчером в журнале учета магнитофонных записей.
Дисциплина связи есть точное и четкое соблюдение личным составом ГПС установленного порядка ведения обмена сообщениями в сетях проводной и радиосвязи. Дисциплина связи достигается: знанием и четким выполнением личным составом правил: установления связи, ведения переговоров и их регистрации, изложе-нных в данном Наставлении; неукоснительным выполнением требований, изложенных в документах, регламентирующих эксплуатацию средств связи; установлением действенного контроля за использованием по прямому назначению средств связи и ведением переговоров. К нарушениям дисциплины связи относятся: передача сведений, не подлежащих оглашению; переговоры частного характера; передача позывных большее число раз, чем предусмотрено настоящим Наставлением; переговоры с абонентами, не назвавшими свои позывные; разглашение позывных и частот рабочих каналов. Проверка связи производится с целью поддержания технических средств в постоянной готовности к действию и контроля несения службы дежурными операторами. Проверка связи может производиться путем вызова и ответа на вызов или передачи специальных сообщений. Она может быть двусторонней и односторонней.

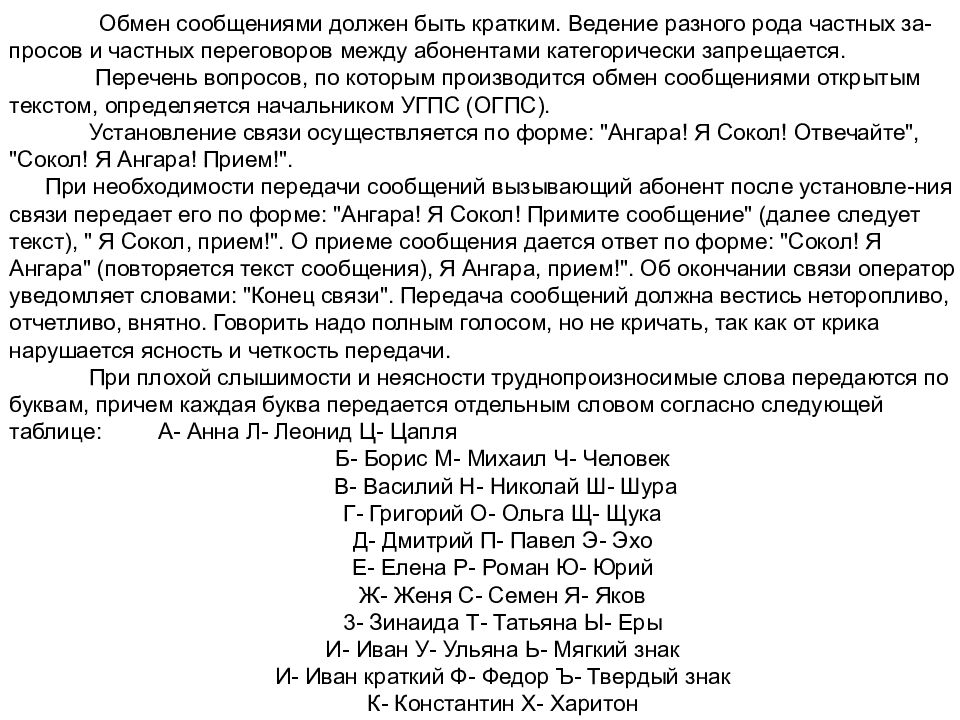

Обмен сообщениями должен быть кратким. Ведение разного рода частных за-просов и частных переговоров между абонентами категорически запрещается. Перечень вопросов, по которым производится обмен сообщениями открытым текстом, определяется начальником УГПС (ОГПС). Установление связи осуществляется по форме: "Ангара! Я Сокол! Отвечайте", "Сокол! Я Ангара! Прием!". При необходимости передачи сообщений вызывающий абонент после установле-ния связи передает его по форме: "Ангара! Я Сокол! Примите сообщение" (далее следует текст), " Я Сокол, прием!". О приеме сообщения дается ответ по форме: "Сокол! Я Ангара" (повторяется текст сообщения), Я Ангара, прием!". Об окончании связи оператор уведомляет словами: "Конец связи". Передача сообщений должна вестись неторопливо, отчетливо, внятно. Говорить надо полным голосом, но не кричать, так как от крика нарушается ясность и четкость передачи. При плохой слышимости и неясности труднопроизносимые слова передаются по буквам, причем каждая буква передается отдельным словом согласно следующей таблице: А- Анна Л- Леонид Ц- Цапля Б- Борис М- Михаил Ч- Человек В- Василий Н- Николай Ш- Шура Г- Григорий О- Ольга Щ- Щука Д- Дмитрий П- Павел Э- Эхо Е- Елена Р- Роман Ю- Юрий Ж- Женя С- Семен Я- Яков 3- Зинаида Т- Татьяна Ы- Еры И- Иван У- Ульяна Ь- Мягкий знак И- Иван краткий Ф- Федор Ъ- Твердый знак К- Константин Х- Харитон

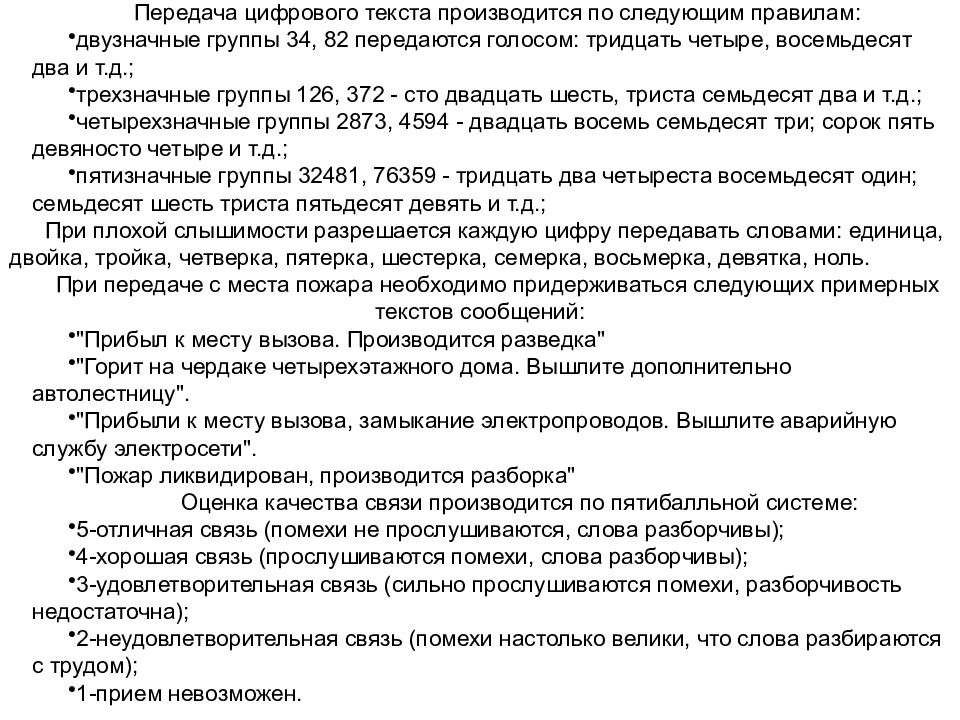

Передача цифрового текста производится по следующим правилам: двузначные группы 34, 82 передаются голосом: тридцать четыре, восемьдесят два и т.д.; трехзначные группы 126, 372 - сто двадцать шесть, триста семьдесят два и т.д.; четырехзначные группы 2873, 4594 - двадцать восемь семьдесят три; сорок пять девяносто четыре и т.д.; пятизначные группы 32481, 76359 - тридцать два четыреста восемьдесят один; семьдесят шесть триста пятьдесят девять и т.д.; При плохой слышимости разрешается каждую цифру передавать словами: единица, двойка, тройка, четверка, пятерка, шестерка, семерка, восьмерка, девятка, ноль. При передаче с места пожара необходимо придерживаться следующих примерных текстов сообщений: "Прибыл к месту вызова. Производится разведка" "Горит на чердаке четырехэтажного дома. Вышлите дополнительно автолестницу". "Прибыли к месту вызова, замыкание электропроводов. Вышлите аварийную службу электросети". "Пожар ликвидирован, производится разборка" Оценка качества связи производится по пятибалльной системе: 5-отличная связь (помехи не прослушиваются, слова разборчивы); 4-хорошая связь (прослушиваются помехи, слова разборчивы); 3-удовлетворительная связь (сильно прослушиваются помехи, разборчивость недостаточна); 2-неудовлетворительная связь (помехи настолько велики, что слова разбираются с трудом); 1-прием невозможен.

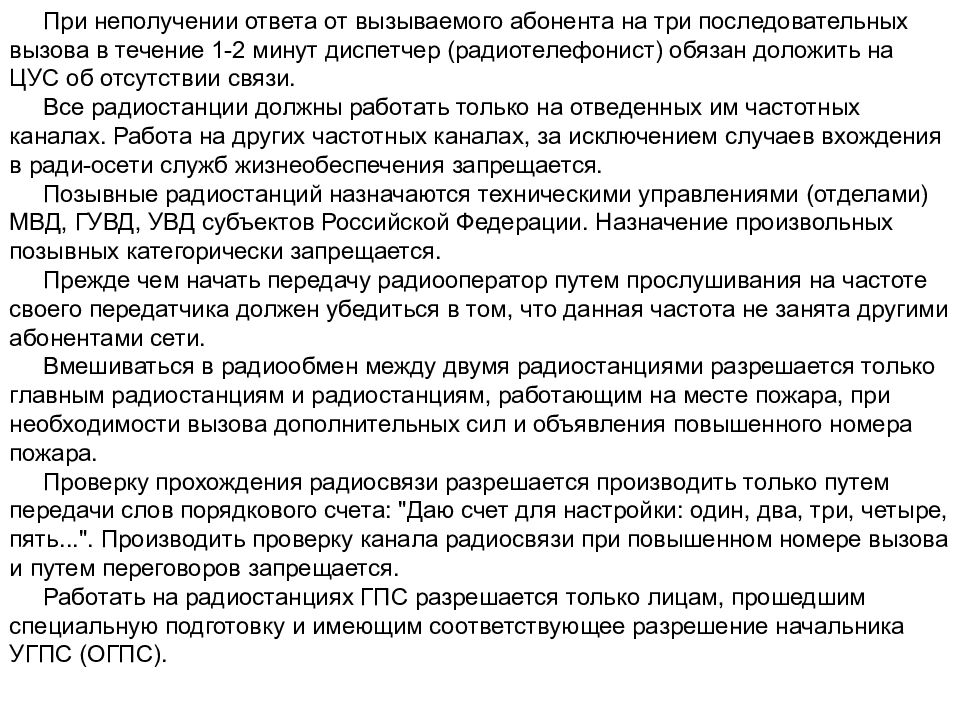

При неполучении ответа от вызываемого абонента на три последовательных вызова в течение 1-2 минут диспетчер (радиотелефонист) обязан доложить на ЦУС об отсутствии связи. Все радиостанции должны работать только на отведенных им частотных каналах. Работа на других частотных каналах, за исключением случаев вхождения в ради-осети служб жизнеобеспечения запрещается. Позывные радиостанций назначаются техническими управлениями (отделами) МВД, ГУВД, УВД субъектов Российской Федерации. Назначение произвольных позывных категорически запрещается. Прежде чем начать передачу радиооператор путем прослушивания на частоте своего передатчика должен убедиться в том, что данная частота не занята другими абонентами сети. Вмешиваться в радиообмен между двумя радиостанциями разрешается только главным радиостанциям и радиостанциям, работающим на месте пожара, при необходимости вызова дополнительных сил и объявления повышенного номера пожара. Проверку прохождения радиосвязи разрешается производить только путем передачи слов порядкового счета: "Даю счет для настройки: один, два, три, четыре, пять...". Производить проверку канала радиосвязи при повышенном номере вызова и путем переговоров запрещается. Работать на радиостанциях ГПС разрешается только лицам, прошедшим специальную подготовку и имеющим соответствующее разрешение начальника УГПС (ОГПС).

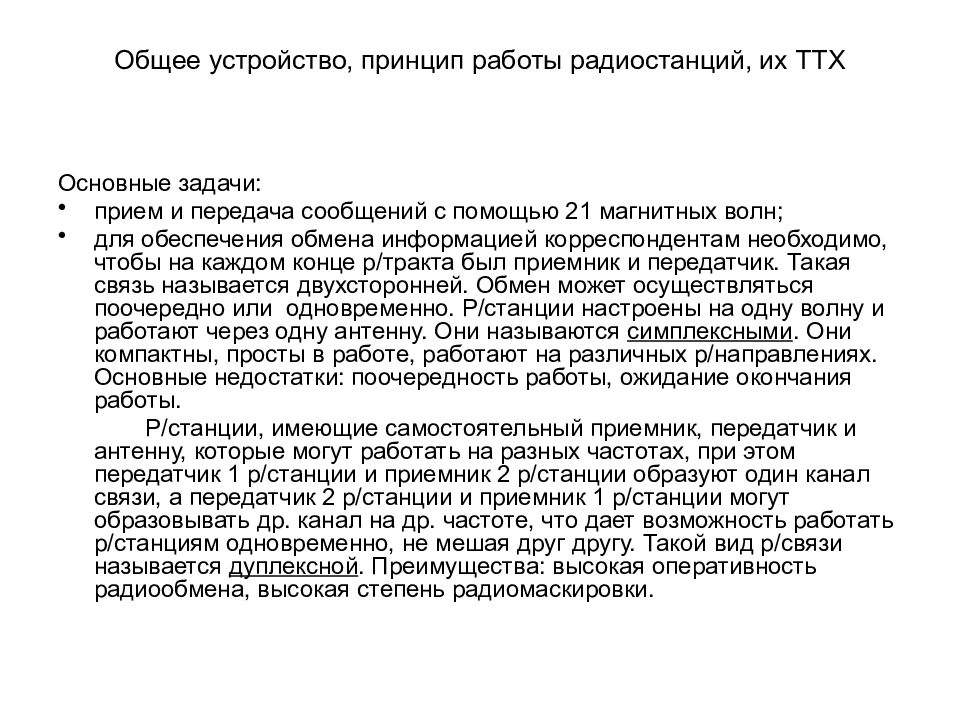

Основные задачи: прием и передача сообщений с помощью 21 магнитных волн; для обеспечения обмена информацией корреспондентам необходимо, чтобы на каждом конце р/тракта был приемник и передатчик. Такая связь называется двухсторонней. Обмен может осуществляться поочередно или одновременно. Р/станции настроены на одну волну и работают через одну антенну. Они называются симплексными. Они компактны, просты в работе, работают на различных р/направлениях. Основные недостатки: поочередность работы, ожидание окончания работы. Р/станции, имеющие самостоятельный приемник, передатчик и антенну, которые могут работать на разных частотах, при этом передатчик 1 р/станции и приемник 2 р/станции образуют один канал связи, а передатчик 2 р/станции и приемник 1 р/станции могут образовывать др. канал на др. частоте, что дает возможность работать р/станциям одновременно, не мешая друг другу. Такой вид р/связи называется дуплексной. Преимущества: высокая оперативность радиообмена, высокая степень радиомаскировки.

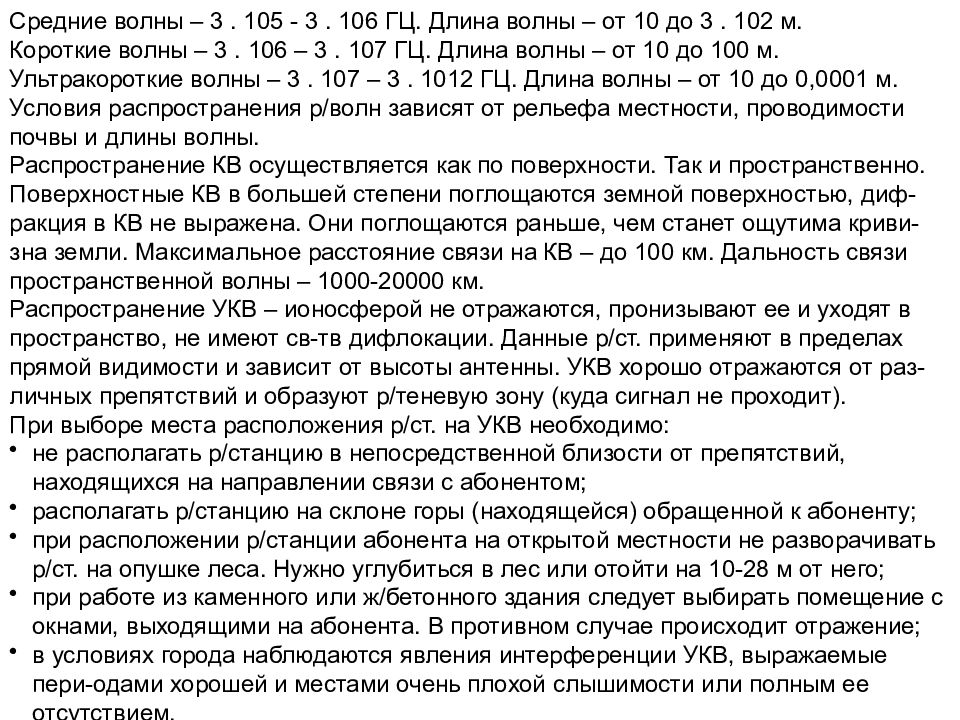

Средние волны – 3. 105 - 3. 106 ГЦ. Длина волны – от 10 до 3. 102 м. Короткие волны – 3. 106 – 3. 107 ГЦ. Длина волны – от 10 до 100 м. Ультракороткие волны – 3. 107 – 3. 1012 ГЦ. Длина волны – от 10 до 0,0001 м. Условия распространения р/волн зависят от рельефа местности, проводимости почвы и длины волны. Распространение КВ осуществляется как по поверхности. Так и пространственно. Поверхностные КВ в большей степени поглощаются земной поверхностью, диф-ракция в КВ не выражена. Они поглощаются раньше, чем станет ощутима криви-зна земли. Максимальное расстояние связи на КВ – до 100 км. Дальность связи пространственной волны – 1000-20000 км. Распространение УКВ – ионосферой не отражаются, пронизывают ее и уходят в пространство, не имеют св-тв дифлокации. Данные р/ст. применяют в пределах прямой видимости и зависит от высоты антенны. УКВ хорошо отражаются от раз-личных препятствий и образуют р/теневую зону (куда сигнал не проходит). При выборе места расположения р/ст. на УКВ необходимо: не располагать р/станцию в непосредственной близости от препятствий, находящихся на направлении связи с абонентом; располагать р/станцию на склоне горы (находящейся) обращенной к абоненту; при расположении р/станции абонента на открытой местности не разворачивать р/ст. на опушке леса. Нужно углубиться в лес или отойти на 10-28 м от него; при работе из каменного или ж/бетонного здания следует выбирать помещение с окнами, выходящими на абонента. В противном случае происходит отражение; в условиях города наблюдаются явления интерференции УКВ, выражаемые пери-одами хорошей и местами очень плохой слышимости или полным ее отсутствием.

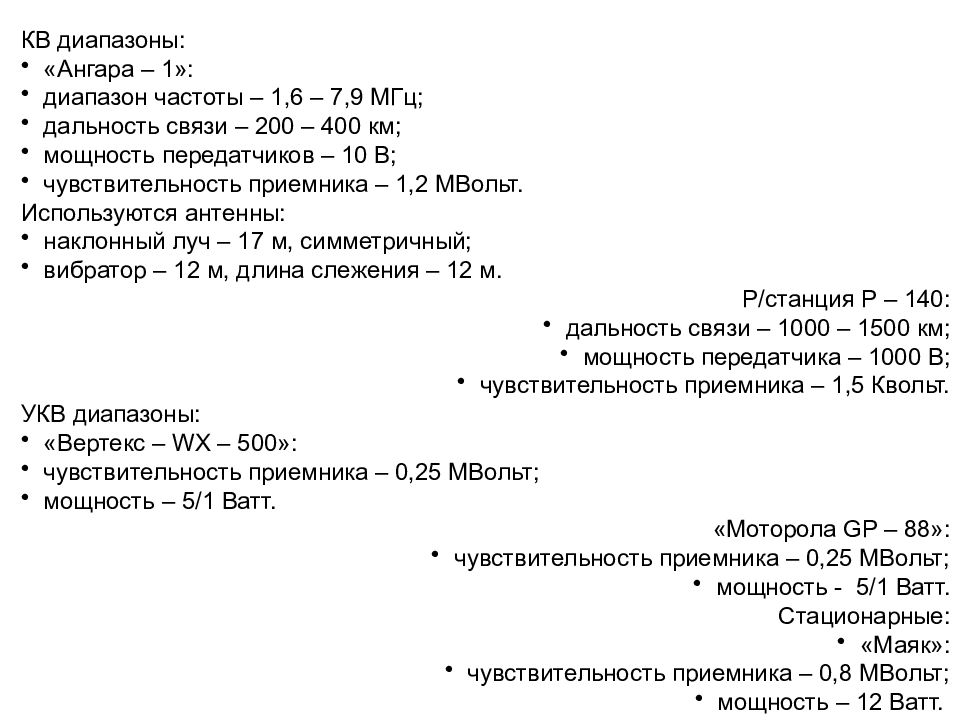

КВ диапазоны: «Ангара – 1»: диапазон частоты – 1,6 – 7,9 МГц; дальность связи – 200 – 400 км; мощность передатчиков – 10 В; чувствительность приемника – 1,2 МВольт. Используются антенны: наклонный луч – 17 м, симметричный; вибратор – 12 м, длина слежения – 12 м. Р/станция Р – 140: дальность связи – 1000 – 1500 км; мощность передатчика – 1000 В; чувствительность приемника – 1,5 Квольт. УКВ диапазоны: «Вертекс – WX – 500»: чувствительность приемника – 0,25 МВольт; мощность – 5/1 Ватт. «Моторола GP – 88»: чувствительность приемника – 0,25 МВольт; мощность - 5/1 Ватт. Стационарные: «Маяк»: чувствительность приемника – 0,8 МВольт; мощность – 12 Ватт.
