«ОСНОВЫ ПРИМЕНЕНИЯ СПЕЦИАЛЬНОЙ ТЕХНИКИ И ИНФОРМАТИКИ В ПРОФЕССИОНАЛЬНОЙ ДЕЯТЕЛЬНОСТИ СОТРУДНИКА ПОЛИЦИИ» Обсуждена на заседании кафедры организации работы полиции протокол №11 от 03.03.2015 разработал: старший преподаватель подполковник полиции В.И. Селезнев Санкт-Петербургский университет МВД России

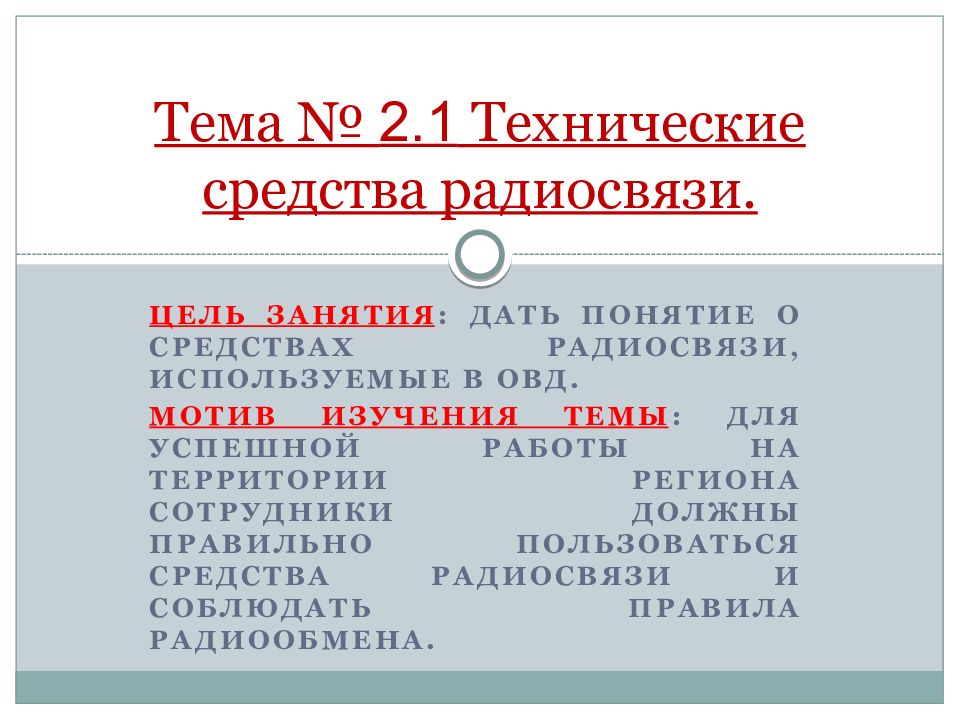

Цель занятия : дать понятие о средствах радиосвязи, используемые в ОВД. Мотив изучения темы : Для успешной работы на территории региона сотрудники должны правильно пользоваться средства радиосвязи и соблюдать правила радиообмена. Тема № 2.1 Технические средства радиосвязи.
Организация радиосвязи в ОВД. Устройство радиостанции. Правила радиообмена.

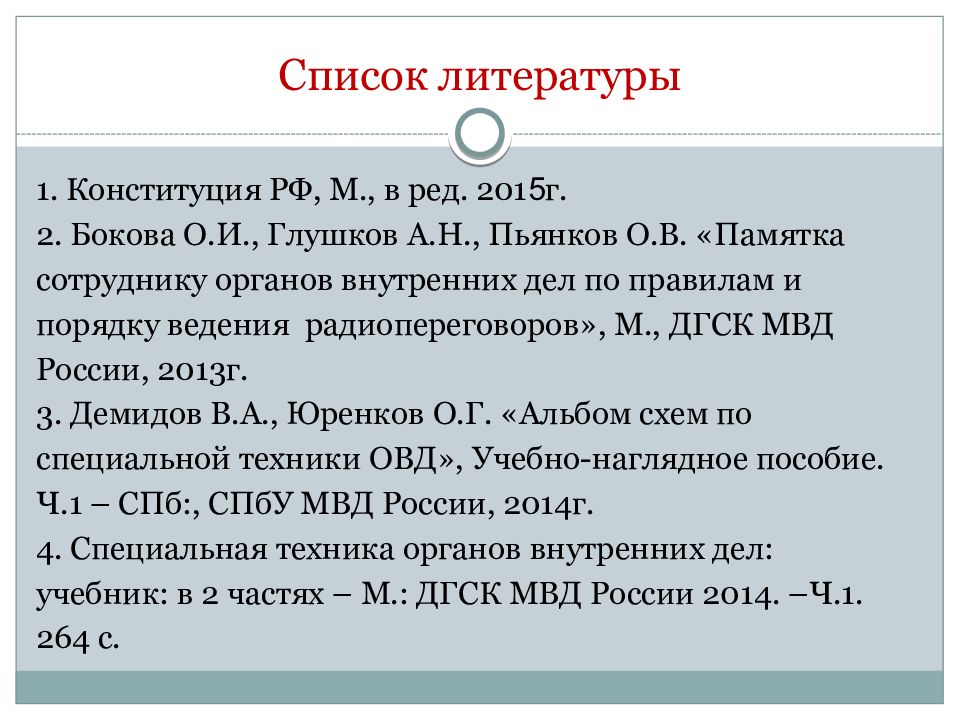

1. Конституция РФ, М., в ред. 201 5 г. 2. Бокова О.И., Глушков А.Н., Пьянков О.В. «Памятка сотруднику органов внутренних дел по правилам и порядку ведения радиопереговоров», М., ДГСК МВД России, 2013г. 3. Демидов В.А., Юренков О.Г. «Альбом схем по специальной техники ОВД», Учебно-наглядное пособие. Ч.1 – СПб:, СПбУ МВД России, 2014г. 4. Специальная техника органов внутренних дел: учебник: в 2 частях – М.: ДГСК МВД России 2014. –Ч.1. 264 с.
1. Обеспечить начальнику ОВД возможность непрерывного оперативного управления подчиненными органами и подразделениями. 2. Обеспечить оперативную передачу вышестоящему начальнику, подчиненным и взаимодействующим органам внутренних дел и их подразделениям информации о готовящихся или совершенных преступлениях, о пожарах и стихийных бедствиях, а также сообщение им других сведений служебного характера.

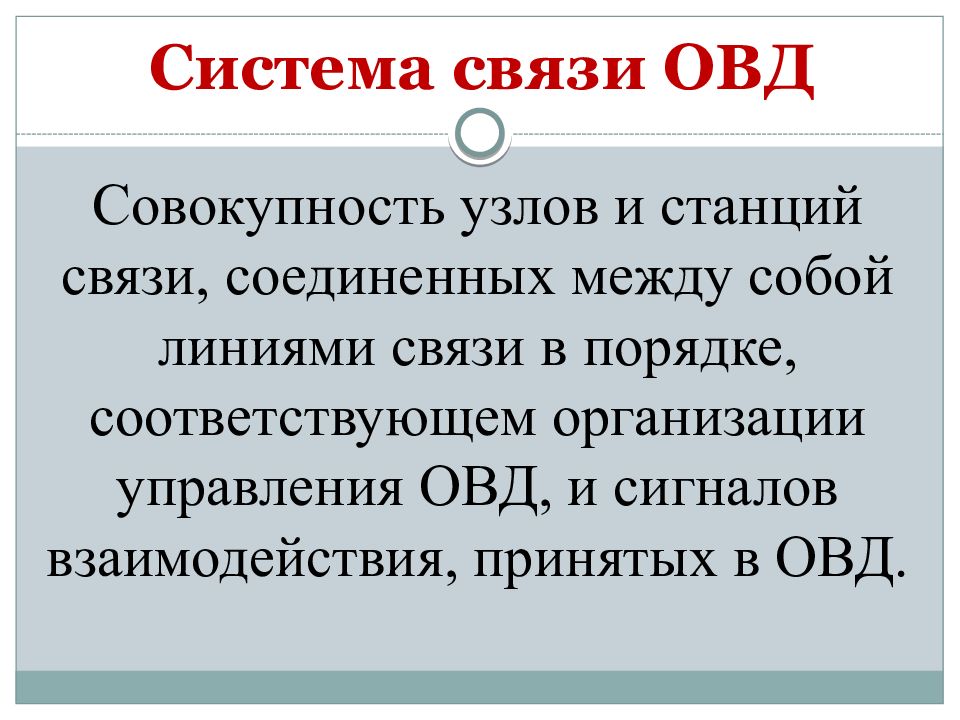

Совокупность узлов и станций связи, соединенных между собой линиями связи в порядке, соответствующем организации управления ОВД, и сигналов взаимодействия, принятых в ОВД.
Радиосвязь (ВЧ радиосвязь, ОВЧ радиосвязь, радиорелейная связь и т.д.); Проводная связь (низкочастотная и высокочастотная телефония, буквопечатающая телеграфия, факсимильная связь, системы прикладного телевидения); Комбинированная связь (спутниковая, GPS, сотовая, пейджинговая и т.д.)
экономически и тактически эффективно достаточно малыми силами подразделений правоохранительных органов и частных охранных структур защитить достаточно большое количество объектов от преступных посягательств

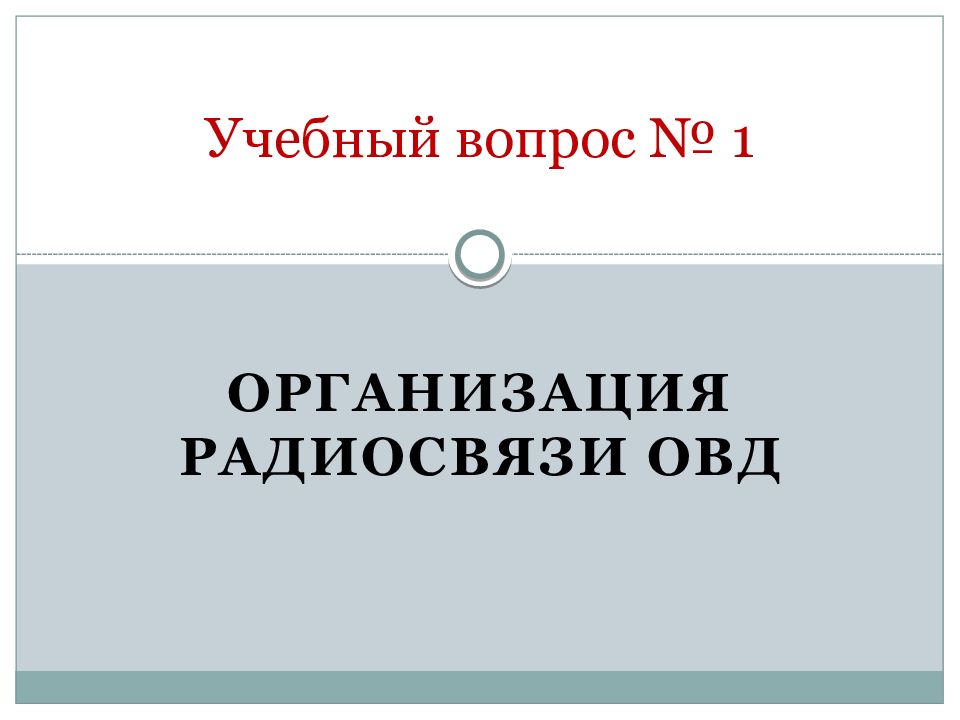

ОРГАНИЗАЦИЯ РАДИОСВЯЗИ ОВД Учебный вопрос № 1

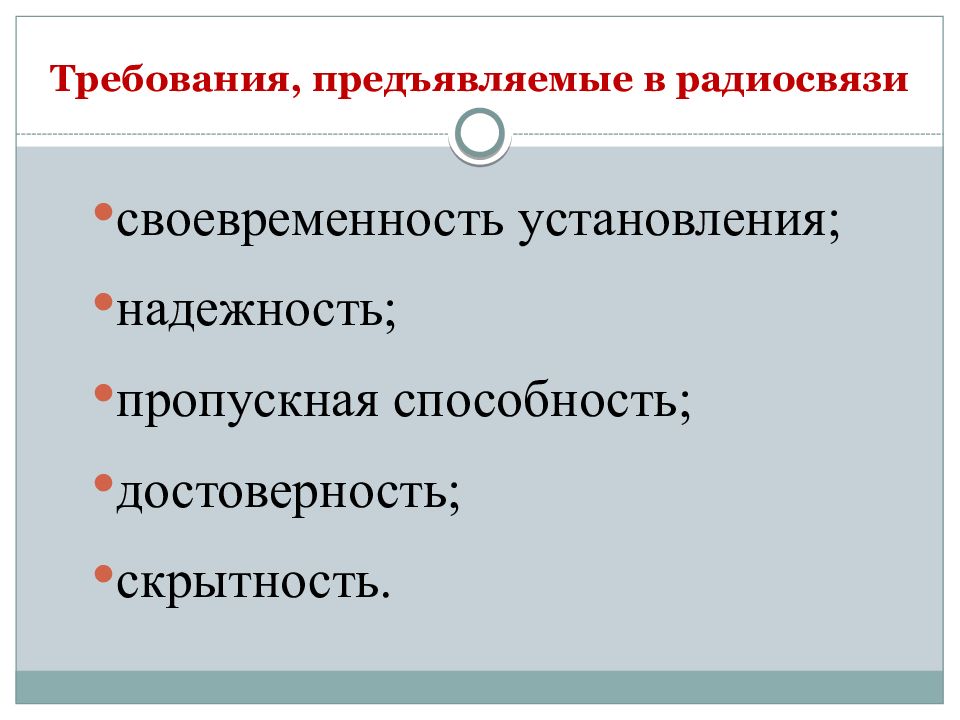

своевременность установления; надежность; пропускная способность; достоверность; скрытность.

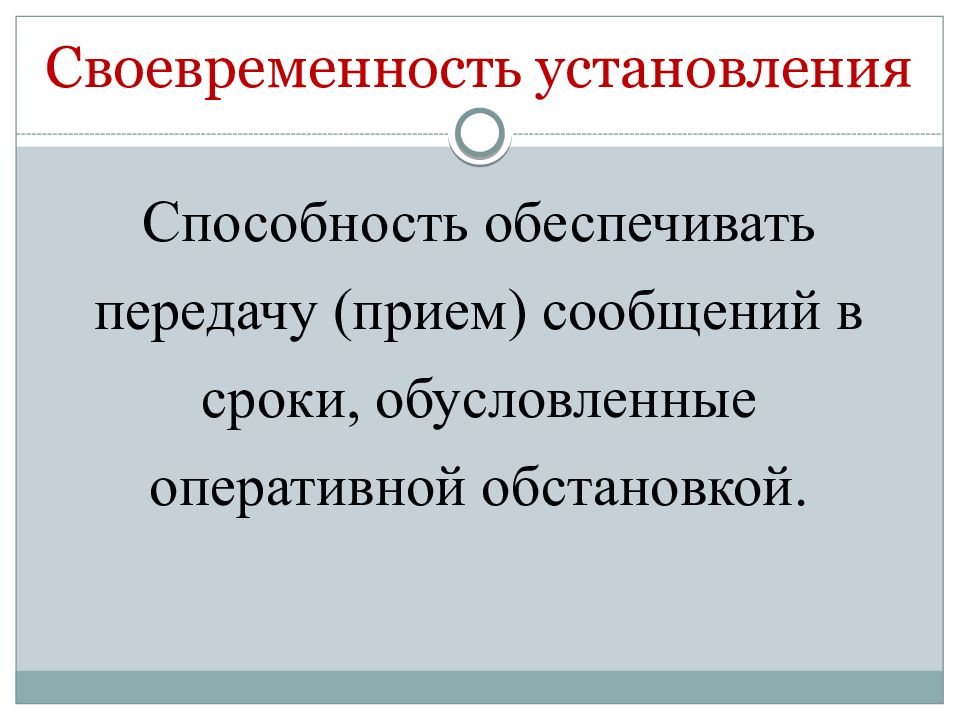

Способность обеспечивать передачу (прием) сообщений в сроки, обусловленные оперативной обстановкой.
Способность обеспечивать непрерывное управление деятельностью ОВД в любых условиях оперативной обстановки.
Возможность связи обеспечивать своевременность передачи заданных потоков информации.
Степень точности воспроизведения передаваемых сообщений в месте приема.

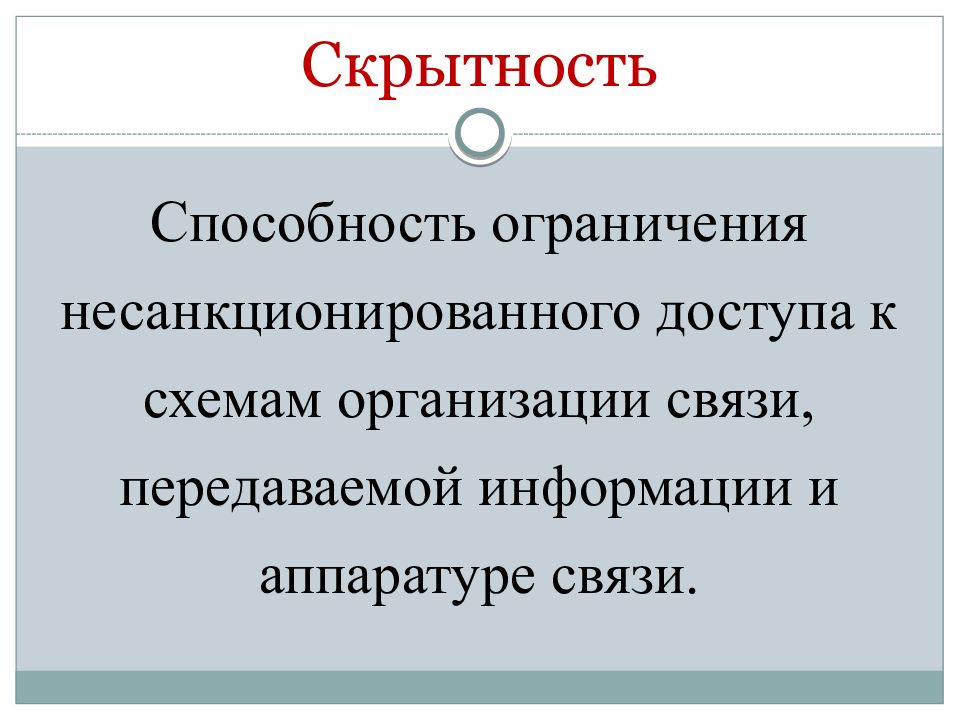

Способность ограничения несанкционированного доступа к схемам организации связи, передаваемой информации и аппаратуре связи.

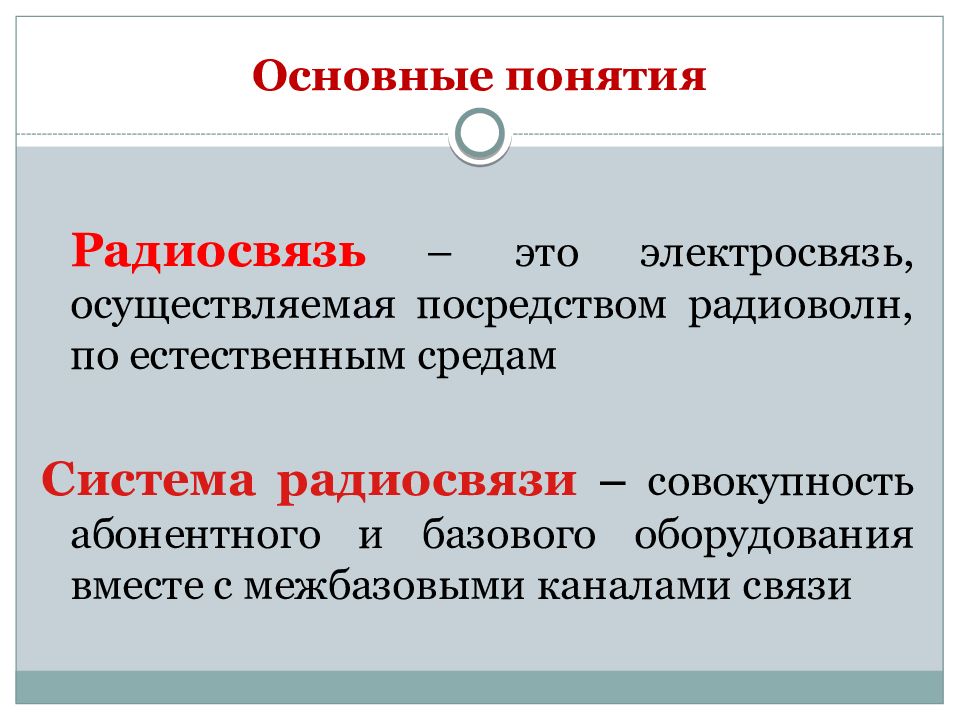

Радиосвязь – это электросвязь, осуществляемая посредством радиоволн, по естественным средам Система радиосвязи – совокупность абонентного и базового оборудования вместе с межбазовыми каналами связи

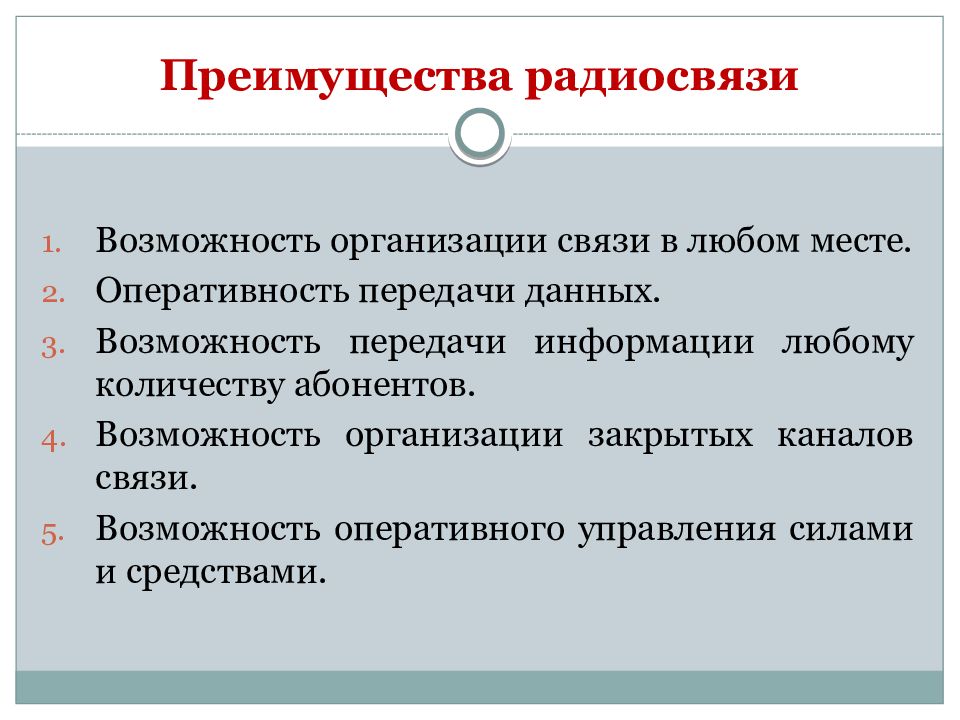

Возможность организации связи в любом месте. Оперативность передачи данных. Возможность передачи информации любому количеству абонентов. Возможность организации закрытых каналов связи. Возможность оперативного управления силами и средствами.

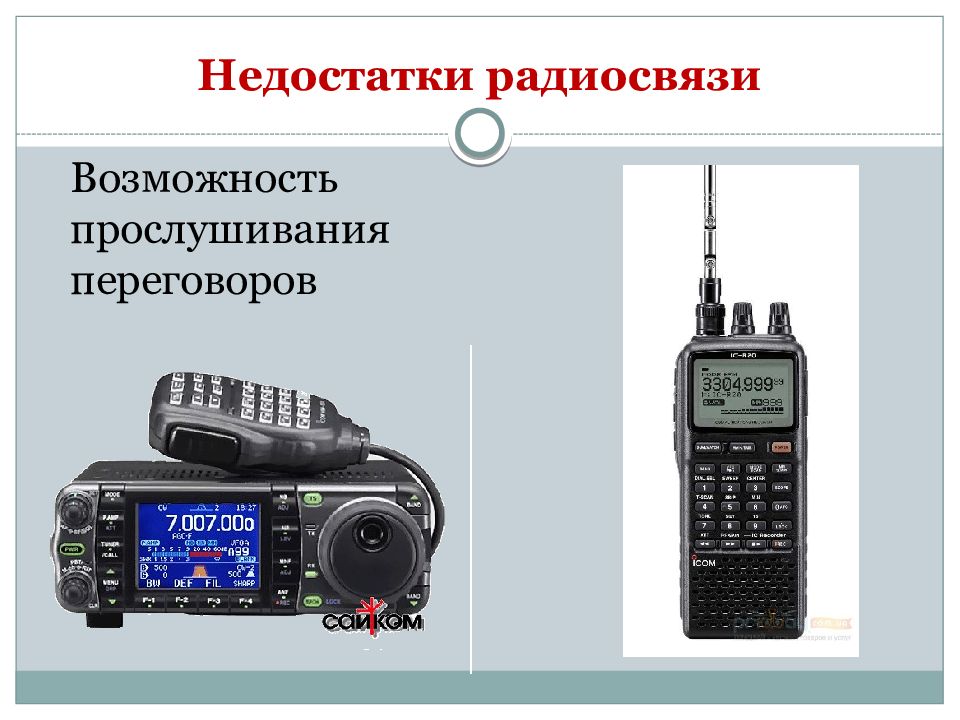

Возможность прослушивания переговоров

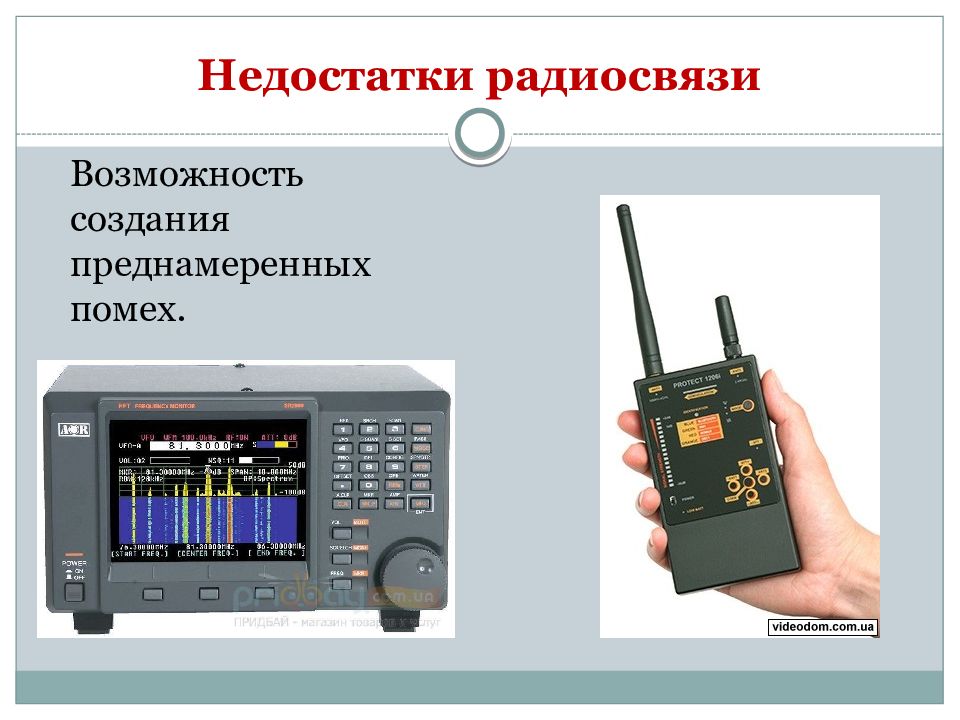

Возможность создания преднамеренных помех.
Зависимость качества и устойчивости радиосвязи от уровня радиопомех в пункте радиосигнала.

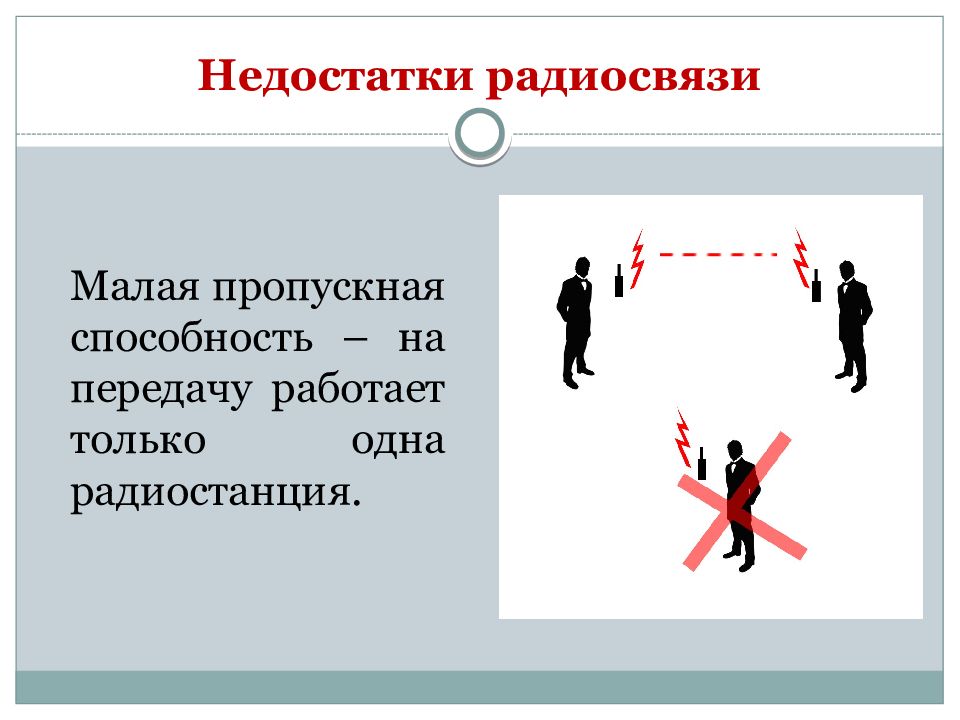

Малая пропускная способность – на передачу работает только одна радиостанция.

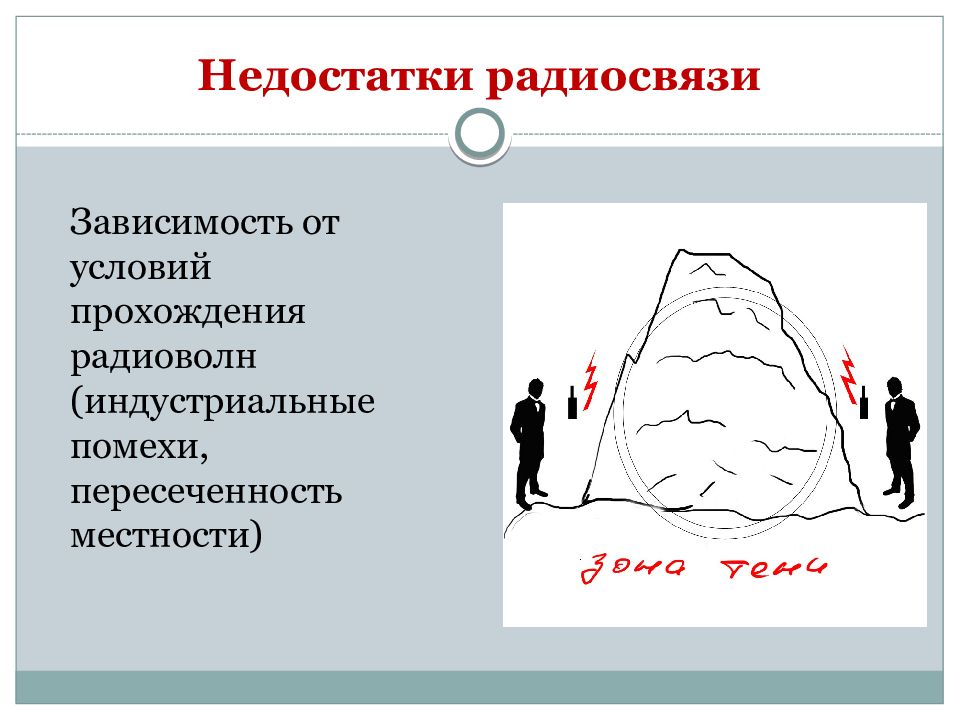

Зависимость от условий прохождения радиоволн (индустриальные помехи, пересеченность местности)

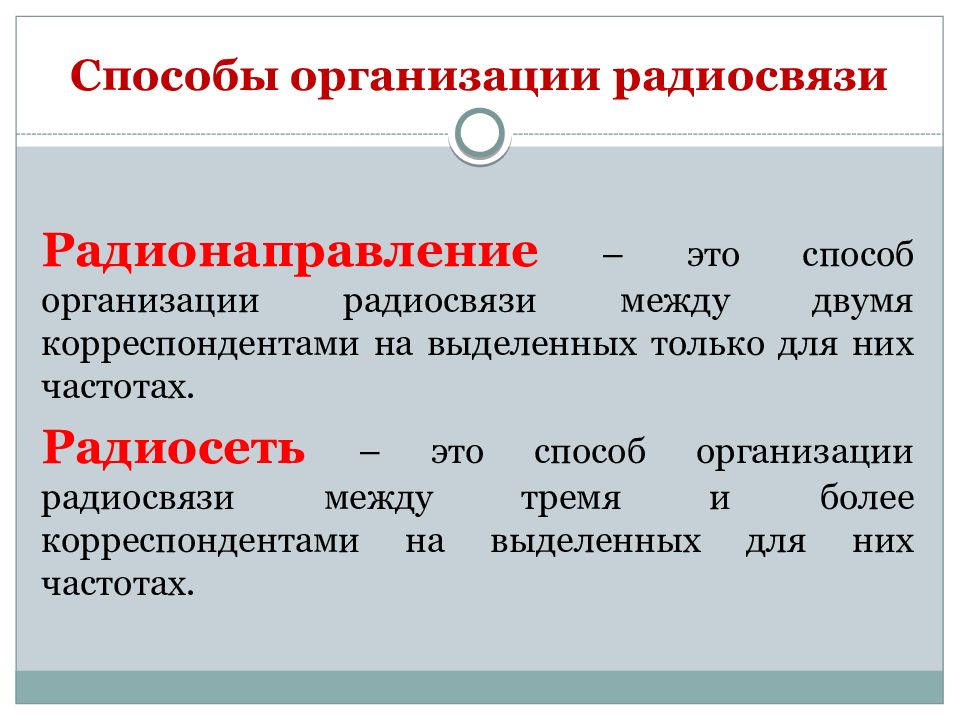

Радионаправление – это способ организации радиосвязи между двумя корреспондентами на выделенных только для них частотах. Радиосеть – это способ организации радиосвязи между тремя и более корреспондентами на выделенных для них частотах.

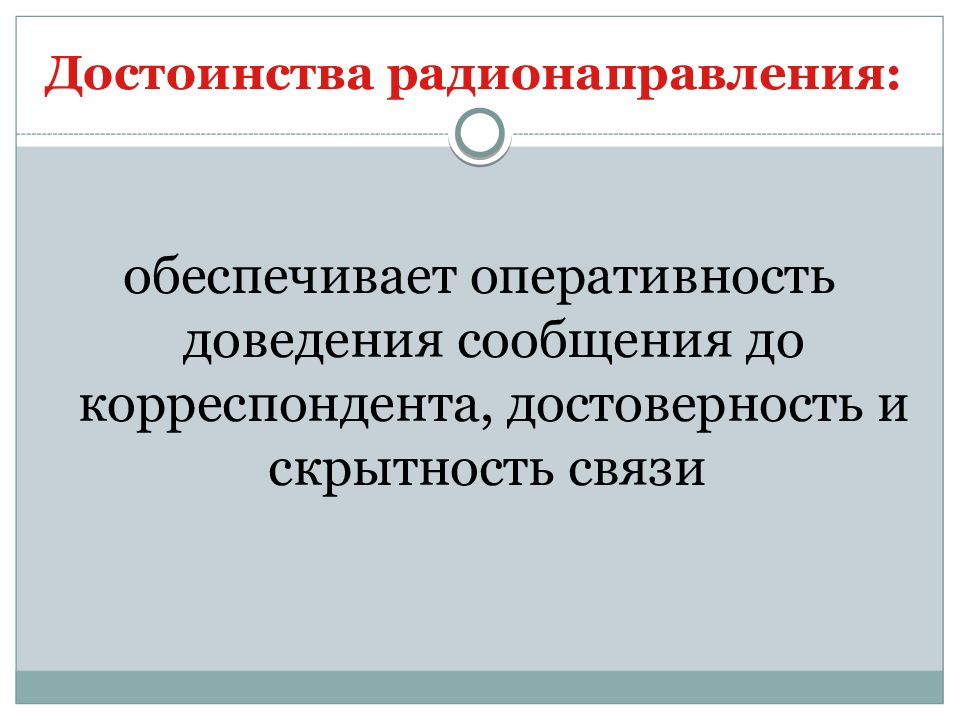

обеспечивает оперативность доведения сообщения до корреспондента, достоверность и скрытность связи

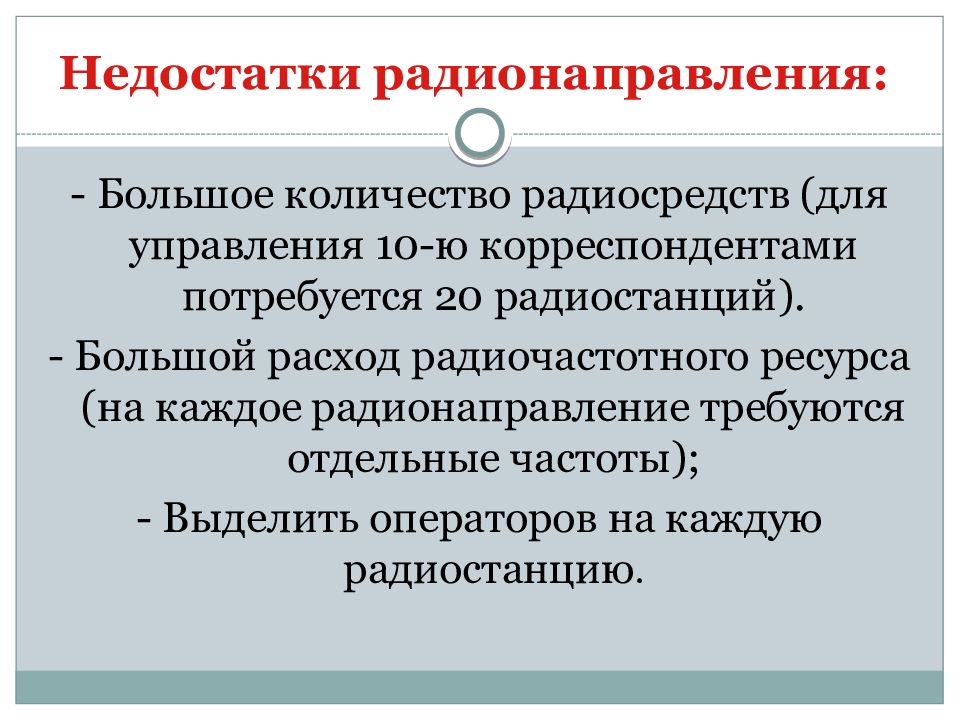

- Большое количество радиосредств (для управления 10-ю корреспондентами потребуется 20 радиостанций). - Большой расход радиочастотного ресурса (на каждое радионаправление требуются отдельные частоты); - Выделить операторов на каждую радиостанцию.
- Экономное расходование радиосредств (одна радиостанция в ОВД позволяет обеспечить связь со всеми его подразделениями; - Экономное расходование частотного ресурса и личного состава; - Возможность одновременного доведения информации до всех корреспондентов, т.е. возможность осуществить циркулярную передачу.

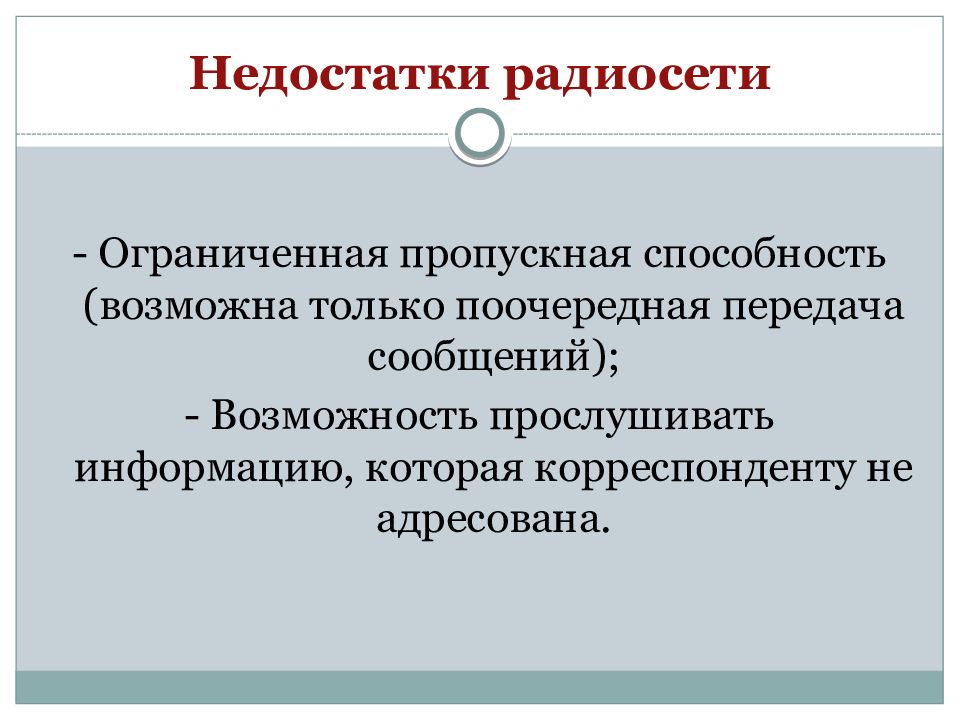

- Ограниченная пропускная способность (возможна только поочередная передача сообщений); - Возможность прослушивать информацию, которая корреспонденту не адресована.

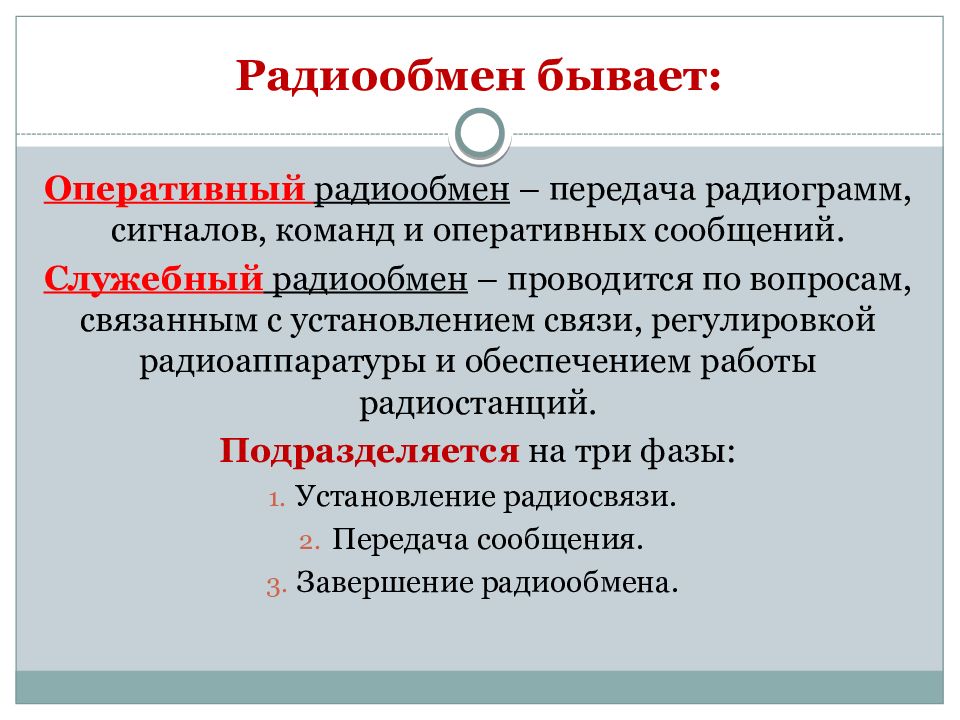

Оперативный радиообмен – передача радиограмм, сигналов, команд и оперативных сообщений. Служебный радиообмен – проводится по вопросам, связанным с установлением связи, регулировкой радиоаппаратуры и обеспечением работы радиостанций. Подразделяется на три фазы: Установление радиосвязи. Передача сообщения. Завершение радиообмена.
1. Бесквитанционный – это способ когда при передаче не требуют подтверждения о приеме сообщения получателем. 2. Квитанционный – это способ когда при передаче факт приема сообщения подтверждается получателем. 3. Способ обратной проверки – это способ когда при передаче важного сообщения требуется проверка самого сообщения с целью исключить искажения.

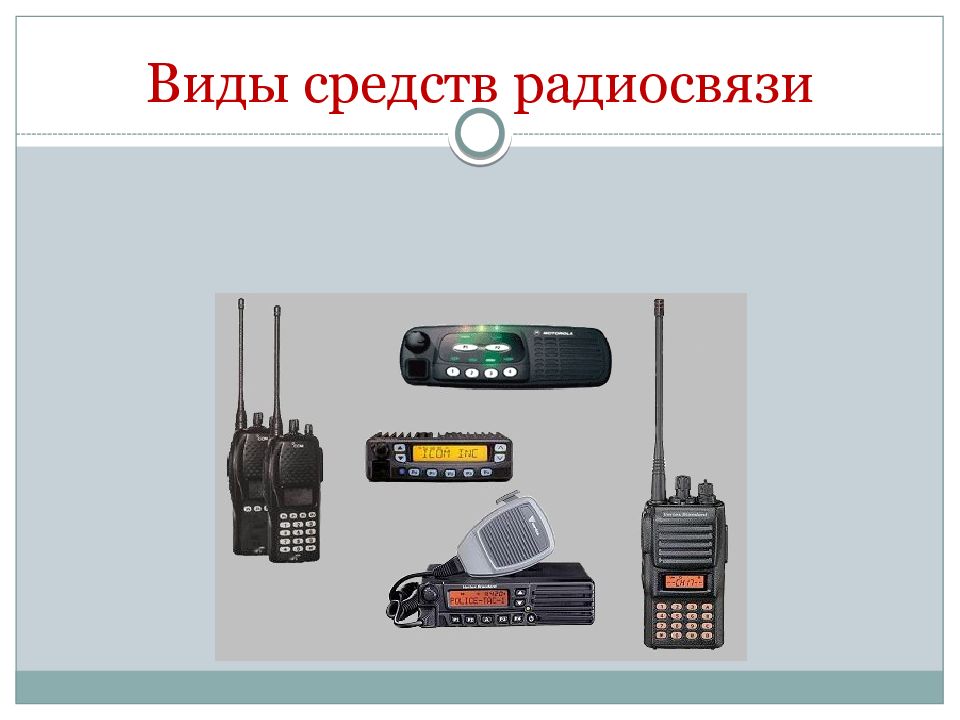

Радиостанции, используемые в ОВД подразделяются на четыре группы: Стационарные Мобильные Носимые 4. Скрытоносимые

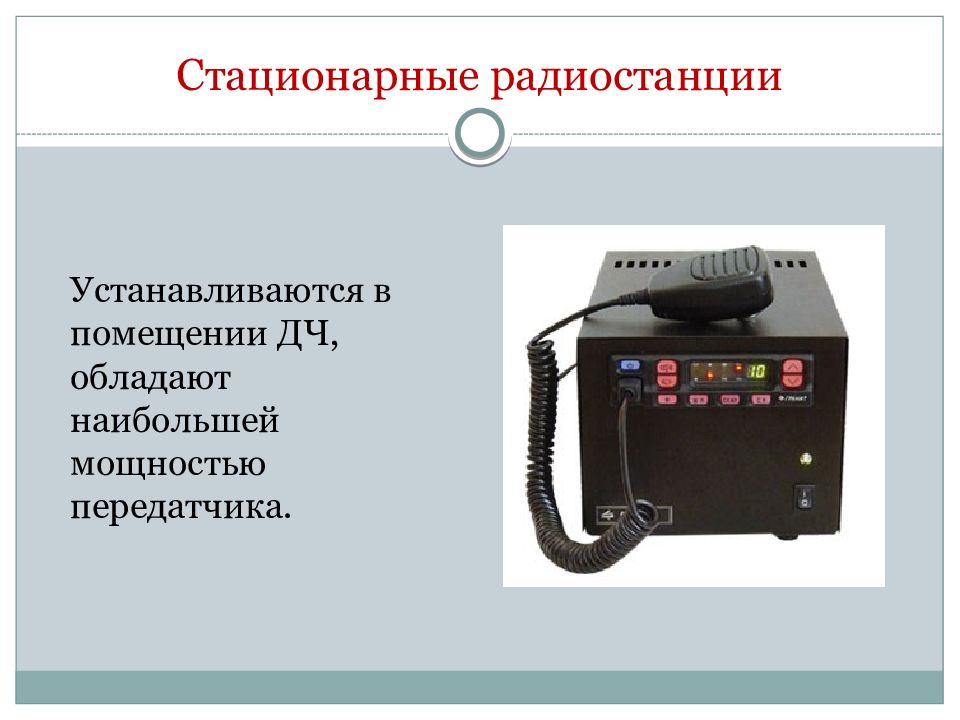

Устанавливаются в помещении ДЧ, обладают наибольшей мощностью передатчика.

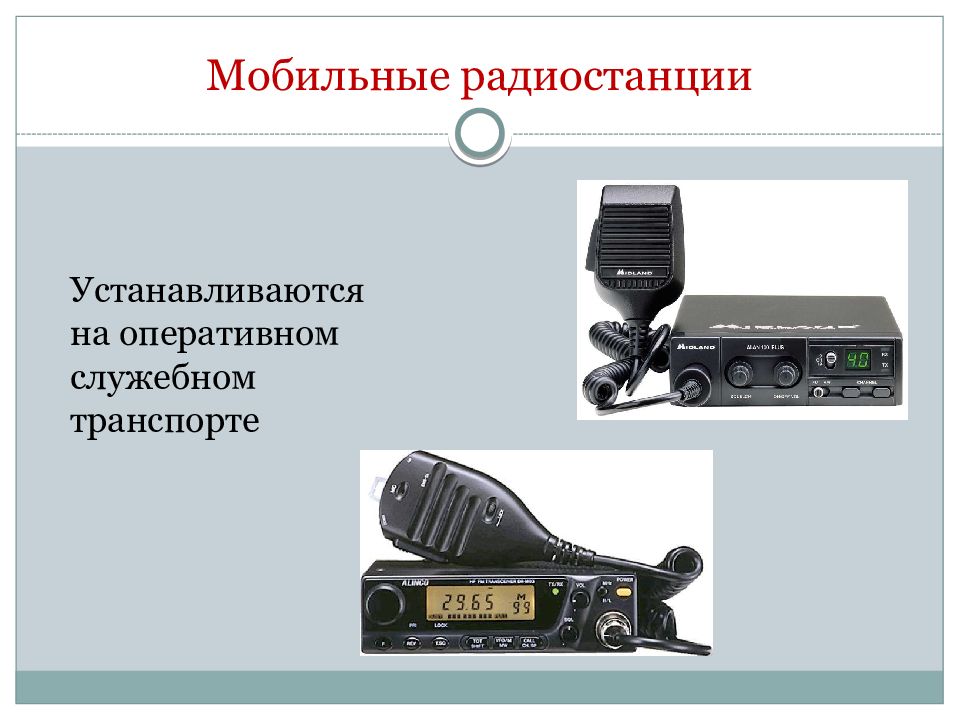

Устанавливаются на оперативном служебном транспорте

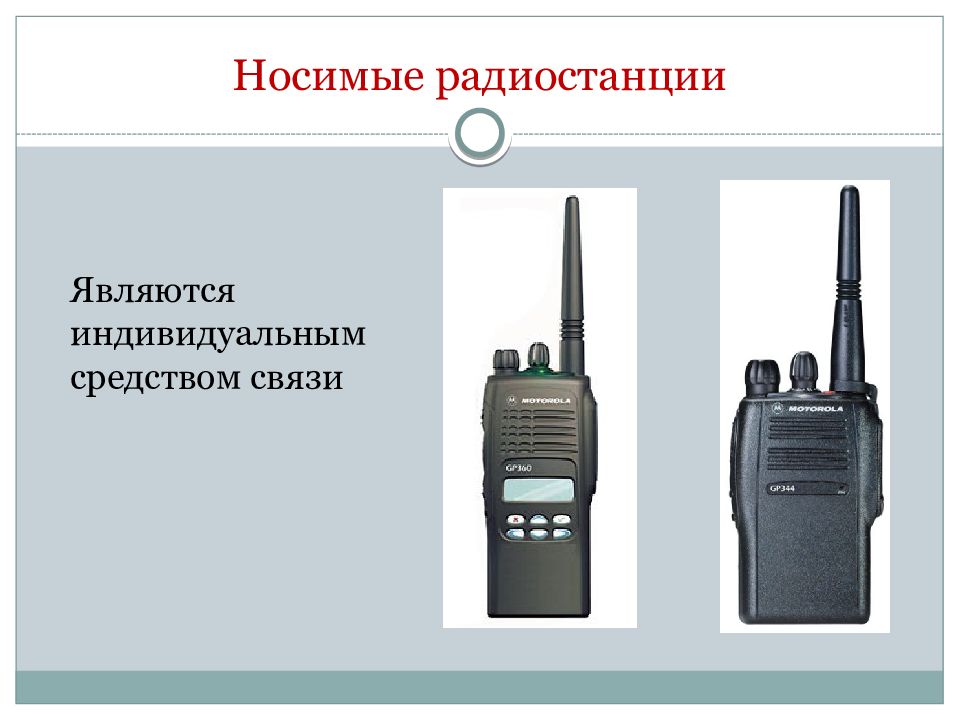

Являются индивидуальным средством связи

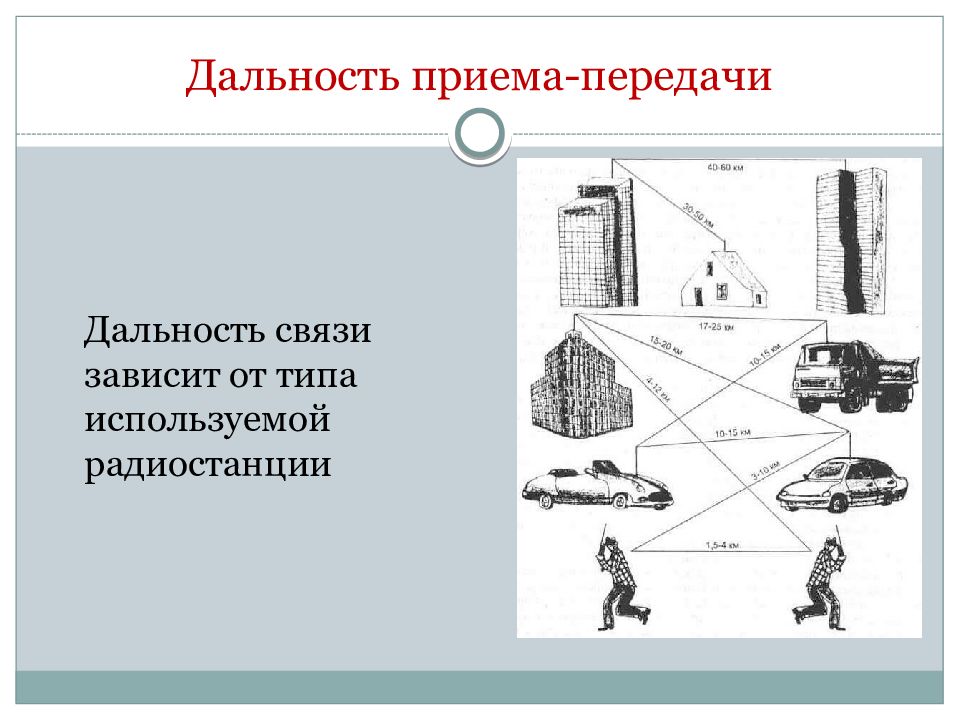

Дальность связи зависит от типа используемой радиостанции

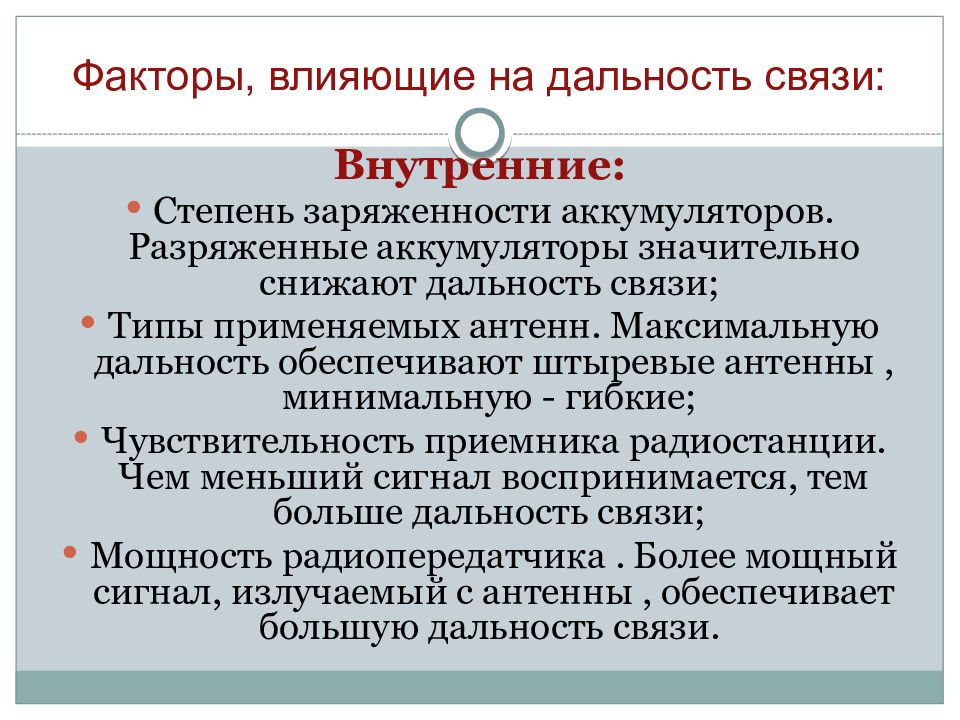

Внутренние: Степень заряженности аккумуляторов. Разряженные аккумуляторы значительно снижают дальность связи; Типы применяемых антенн. Максимальную дальность обеспечивают штыревые антенны, минимальную - гибкие; Чувствительность приемника радиостанции. Чем меньший сигнал воспринимается, тем больше дальность связи; Мощность радиопередатчика. Более мощный сигнал, излучаемый с антенны, обеспечивает большую дальность связи.

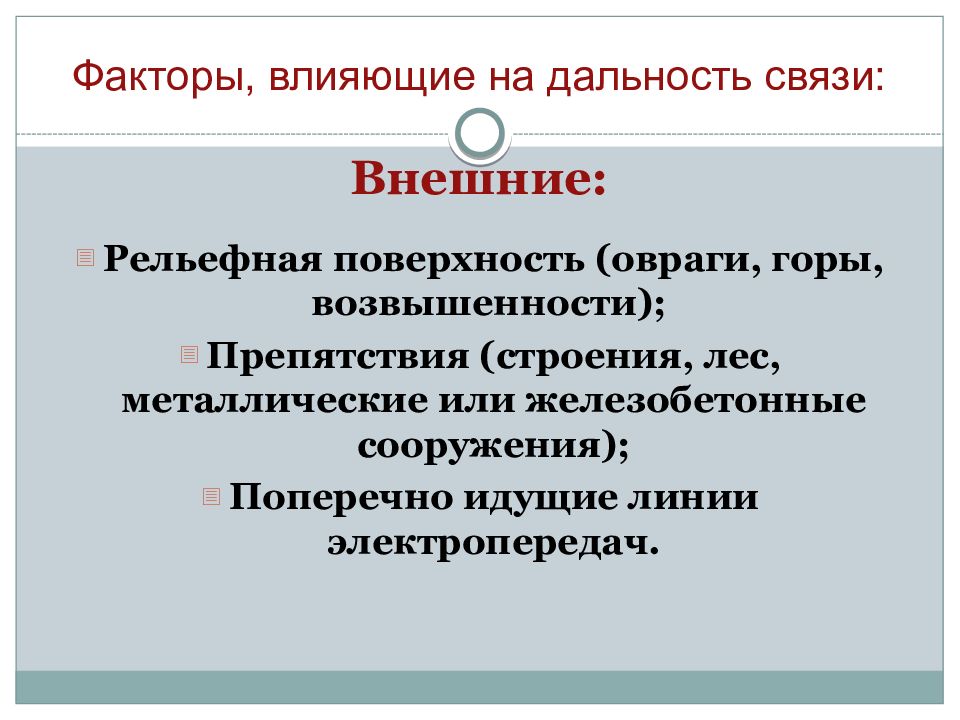

Внешние: Рельефная поверхность (овраги, горы, возвышенности); Препятствия (строения, лес, металлические или железобетонные сооружения); Поперечно идущие линии электропередач.

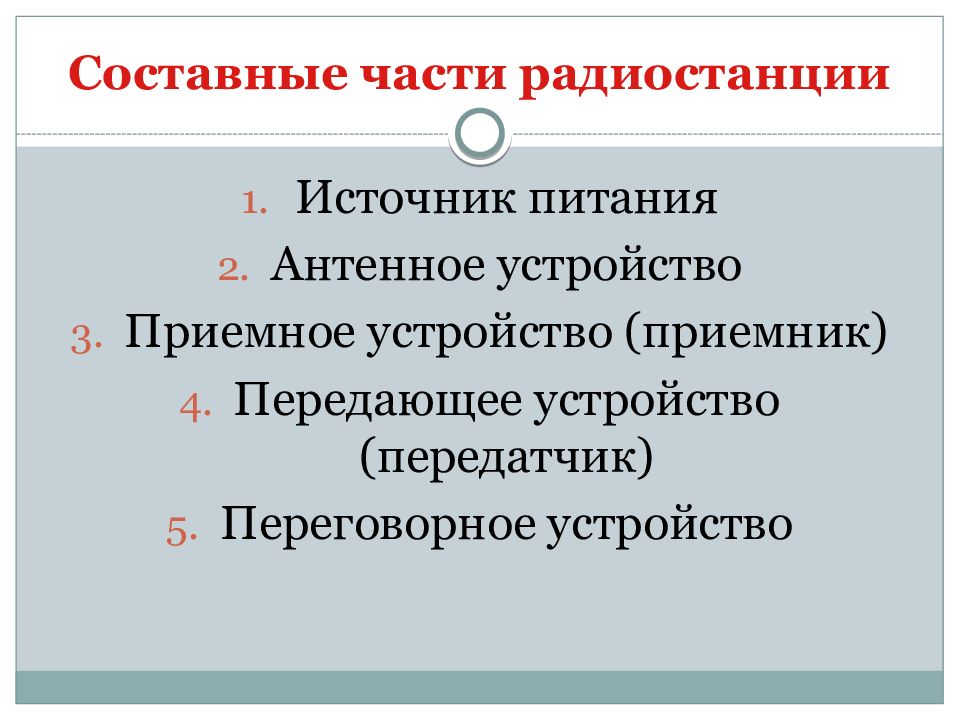

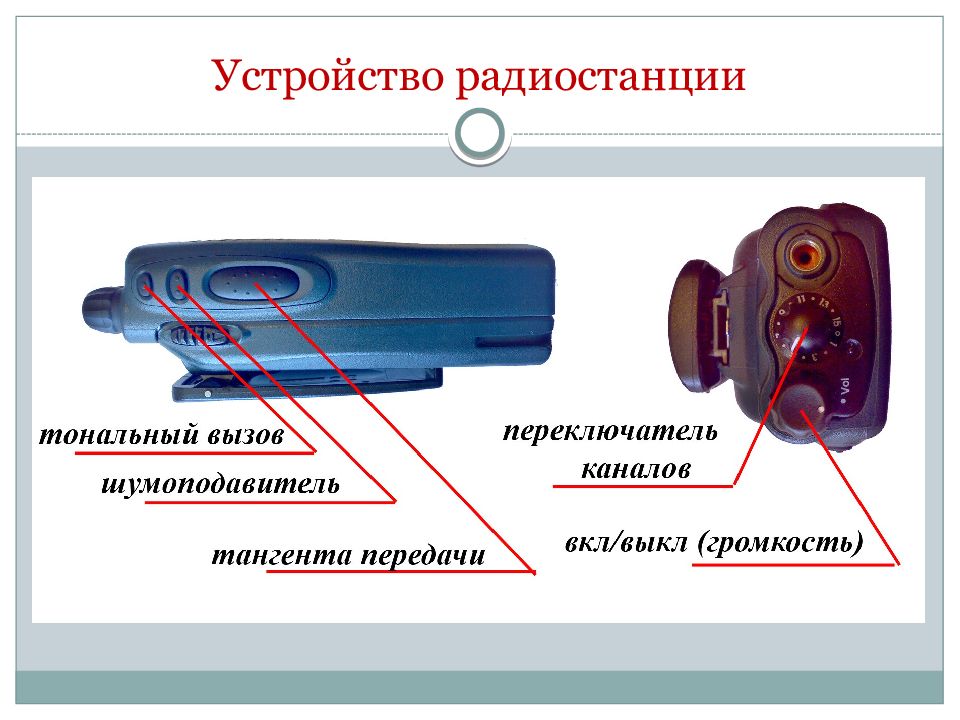

Источник питания Антенное устройство Приемное устройство (приемник) Передающее устройство (передатчик) Переговорное устройство
модулятор р.передатчик радиоприёмник источник питания
Стационарные радиостанции – имеют словарные позывные («ТАЙГА», «МЕРЕВО» и т.п.). Подвижные – цифровые позывные (1…999). Порядок выхода в эфир : прослушать эфир (свободен ли он); вызвать абонента, называя его позывной, а затем свой; передать сообщение, после окончания передачи – «Прием» или «Конец связи».

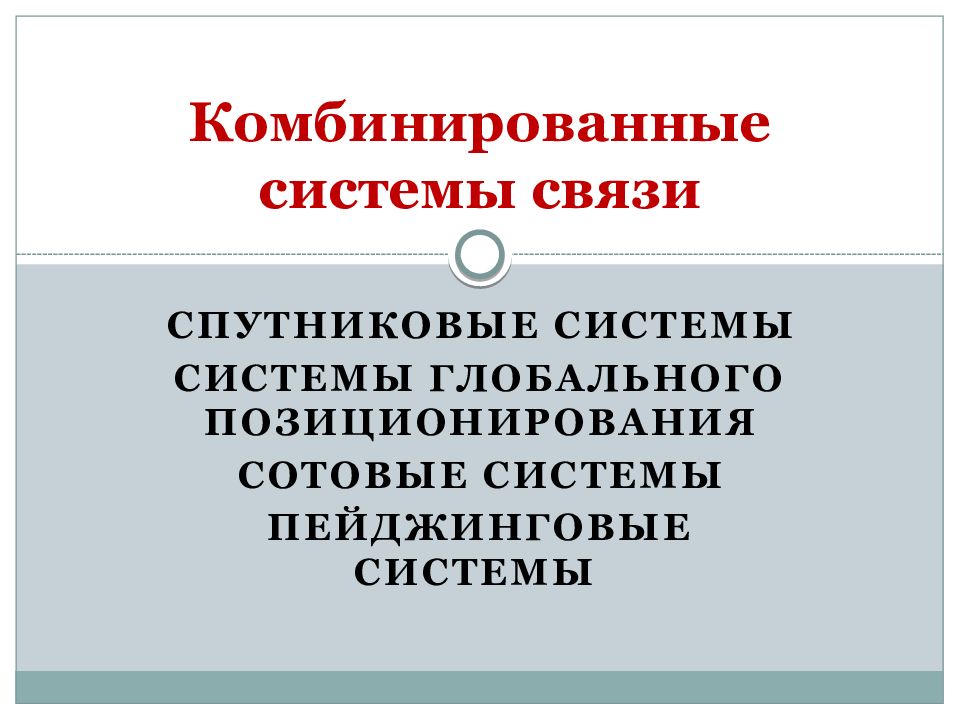

Спутниковые системы Системы глобального позиционирования Сотовые системы Пейджинговые системы Комбинированные системы связи

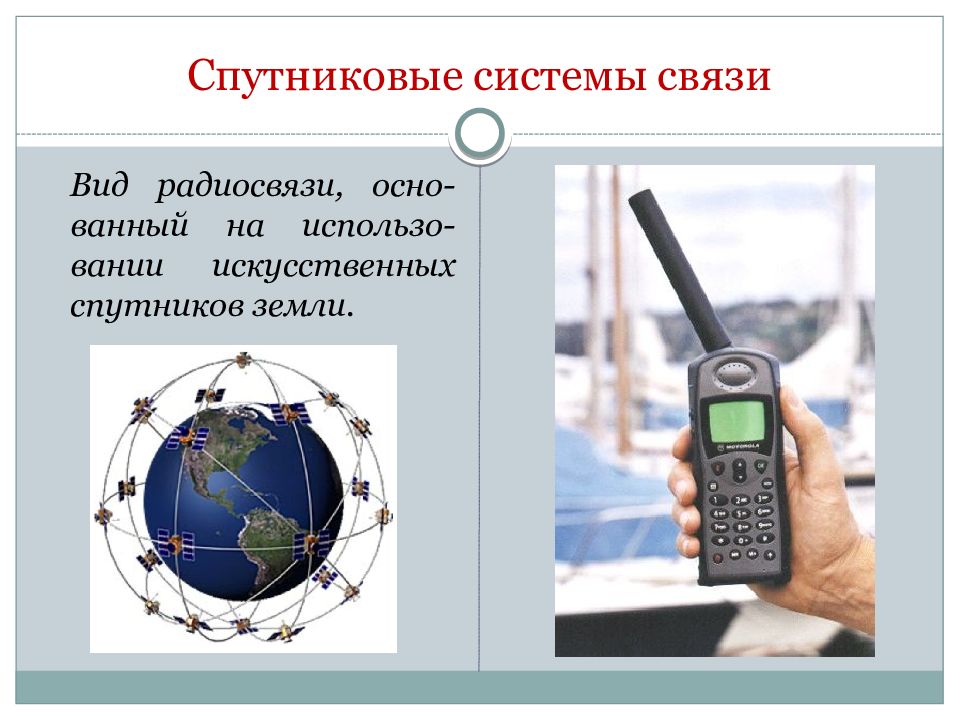

Вид радиосвязи, осно-ванный на использо-вании искусственных спутников земли.

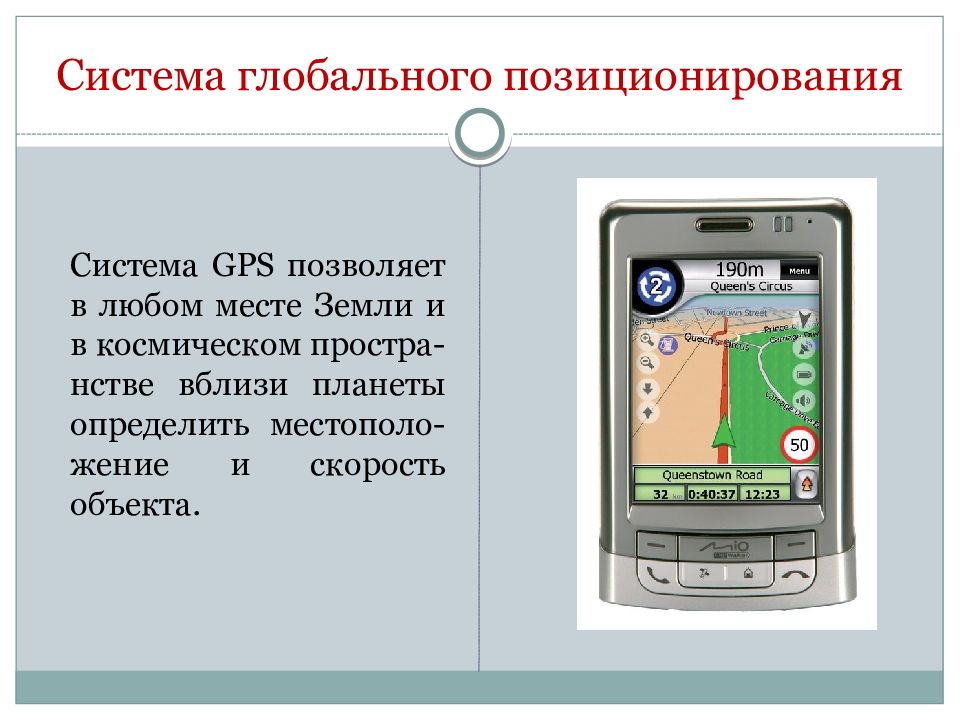

Система GPS позволяет в любом месте Земли и в космическом простра-нстве вблизи планеты определить местополо-жение и скорость объекта.

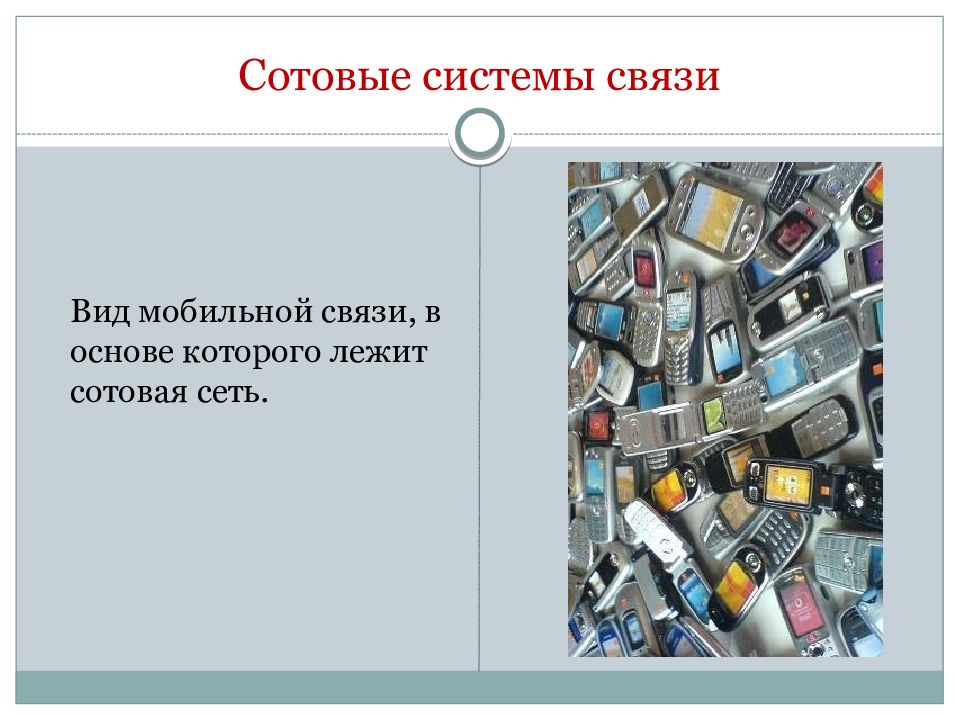

Вид мобильной связи, в основе которого лежит сотовая сеть.
Принцип соединения абонентов сотовой сети.

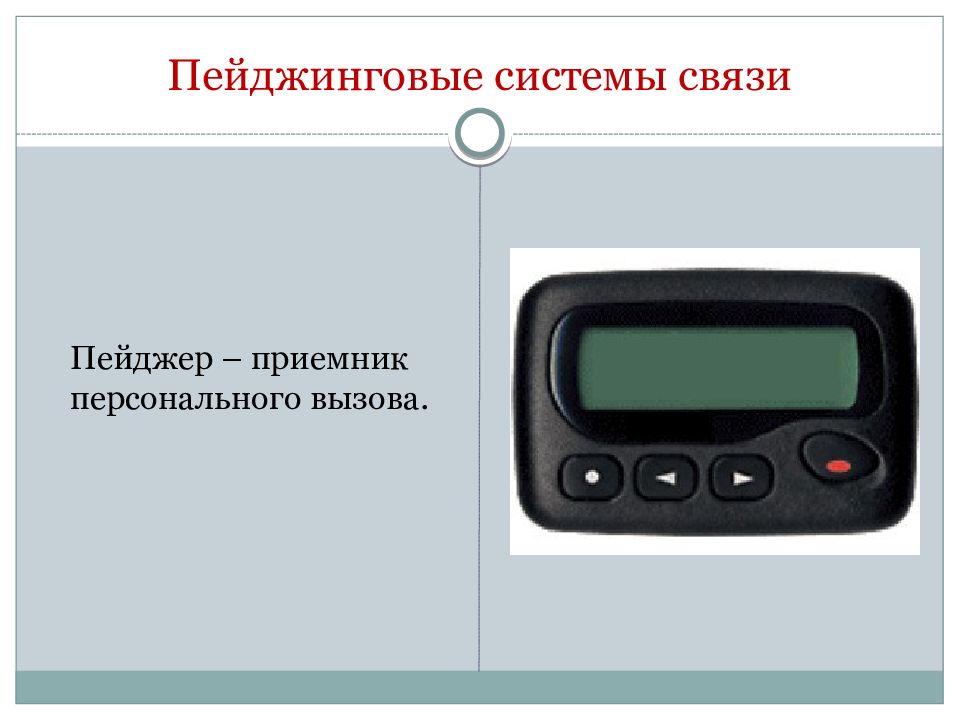

Пейджер – приемник персонального вызова.

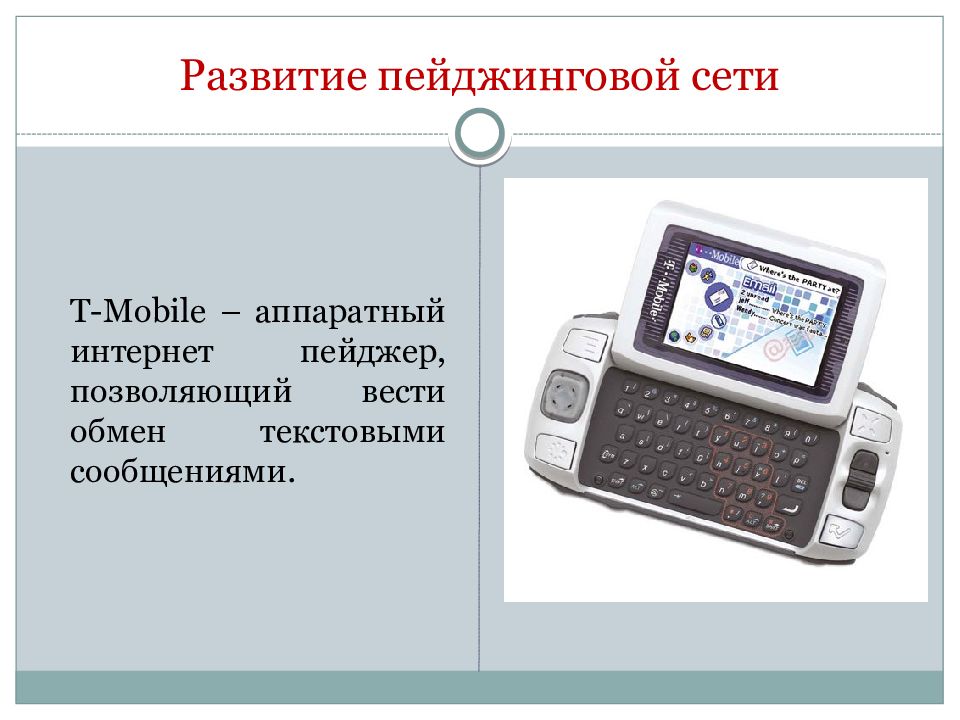

T-Mobile – аппаратный интернет пейджер, позволяющий вести обмен текстовыми сообщениями.
СОТОВАЯ СПУТНИКОВАЯ ПЕЙДЖИНГОВАЯ Доступность Дальность Пропускная способность Оперативность Итого:

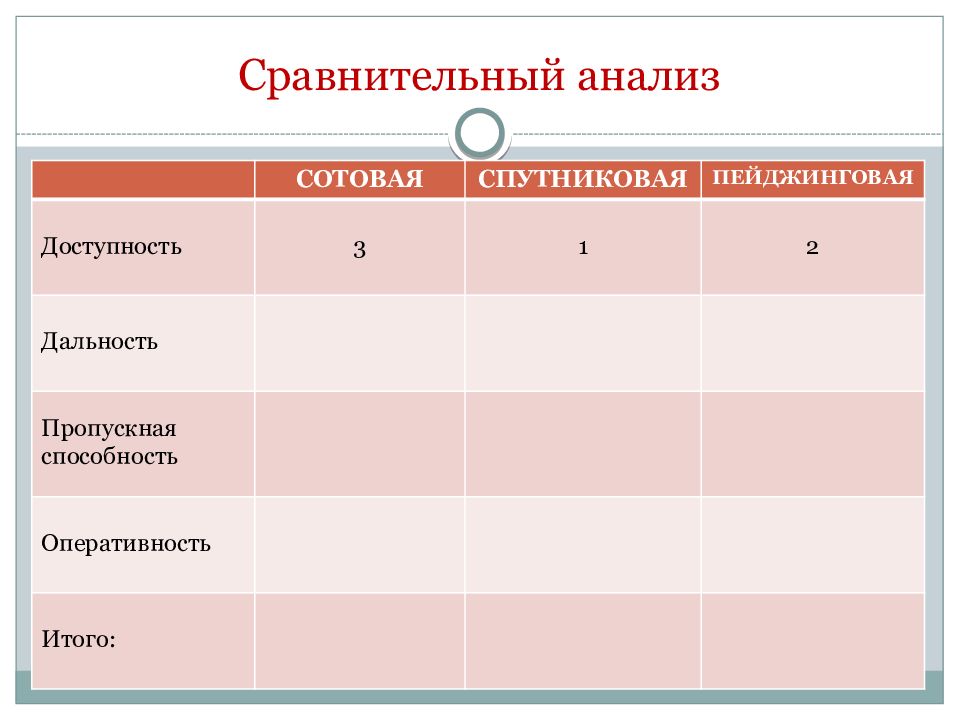

СОТОВАЯ СПУТНИКОВАЯ ПЕЙДЖИНГОВАЯ Доступность 3 1 2 Дальность Пропускная способность Оперативность Итого:

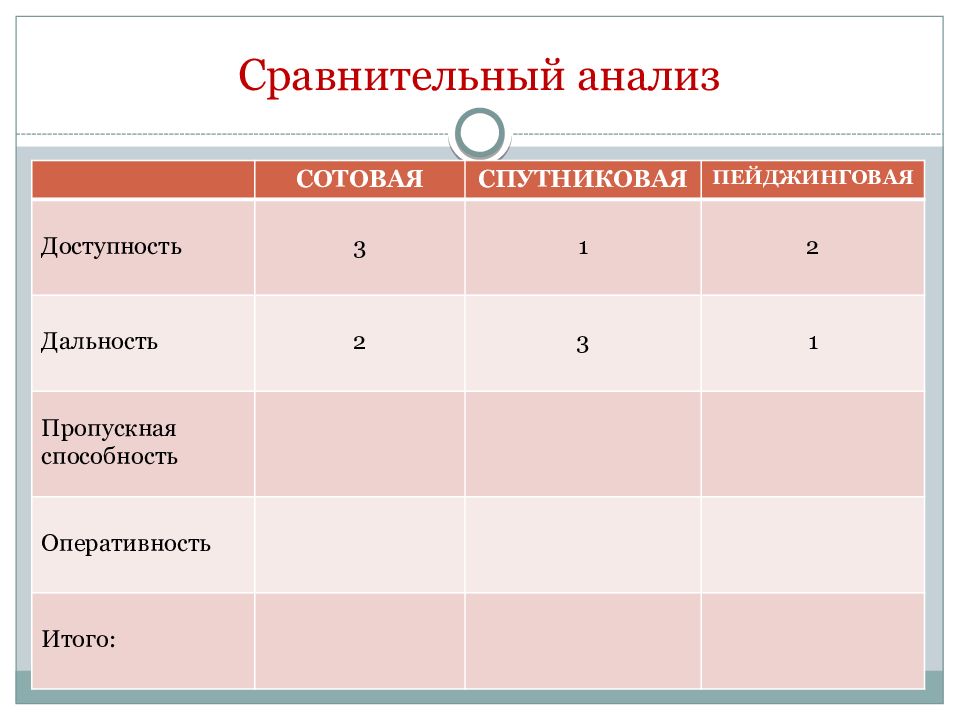

СОТОВАЯ СПУТНИКОВАЯ ПЕЙДЖИНГОВАЯ Доступность 3 1 2 Дальность 2 3 1 Пропускная способность Оперативность Итого:

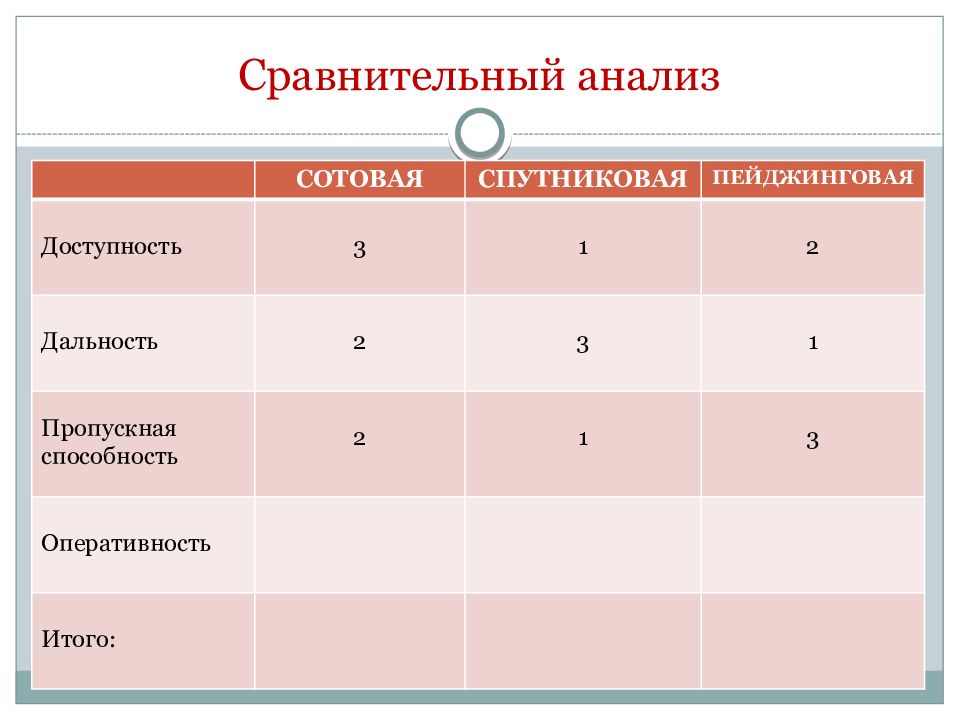

СОТОВАЯ СПУТНИКОВАЯ ПЕЙДЖИНГОВАЯ Доступность 3 1 2 Дальность 2 3 1 Пропускная способность 2 1 3 Оперативность Итого:
СОТОВАЯ СПУТНИКОВАЯ ПЕЙДЖИНГОВАЯ Доступность 3 1 2 Дальность 2 3 1 Пропускная способность 2 1 3 Оперативность 3 2 1 Итого:
СОТОВАЯ СПУТНИКОВАЯ ПЕЙДЖИНГОВАЯ Доступность 3 1 2 Дальность 2 3 1 Пропускная способность 2 1 3 Оперативность 3 2 1 Итого: 10 7 7

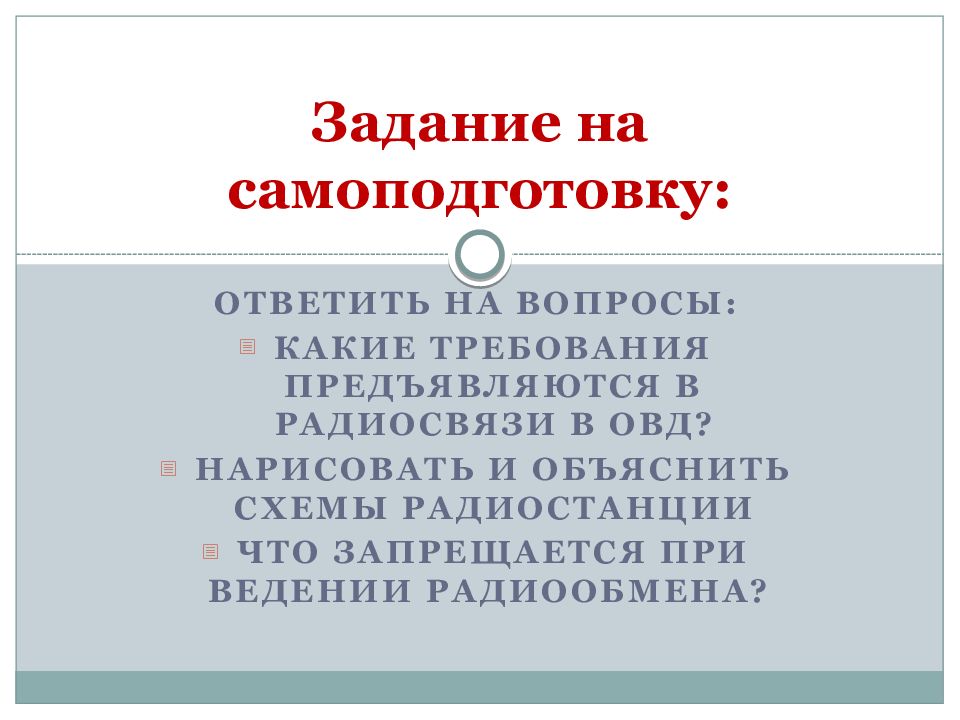

ОТВЕТИТЬ НА ВОПРОСЫ: КАКИЕ ТРЕБОВАНИЯ ПРЕДЪЯВЛЯЮТСЯ В РАДИОСВЯЗИ В ОВД? НАРИСОВАТЬ И ОБЪЯСНИТЬ СХЕМЫ РАДИОСТАНЦИИ ЧТО ЗАПРЕЩАЕТСЯ ПРИ ВЕДЕНИИ РАДИООБМЕНА? Задание на самоподготовку:

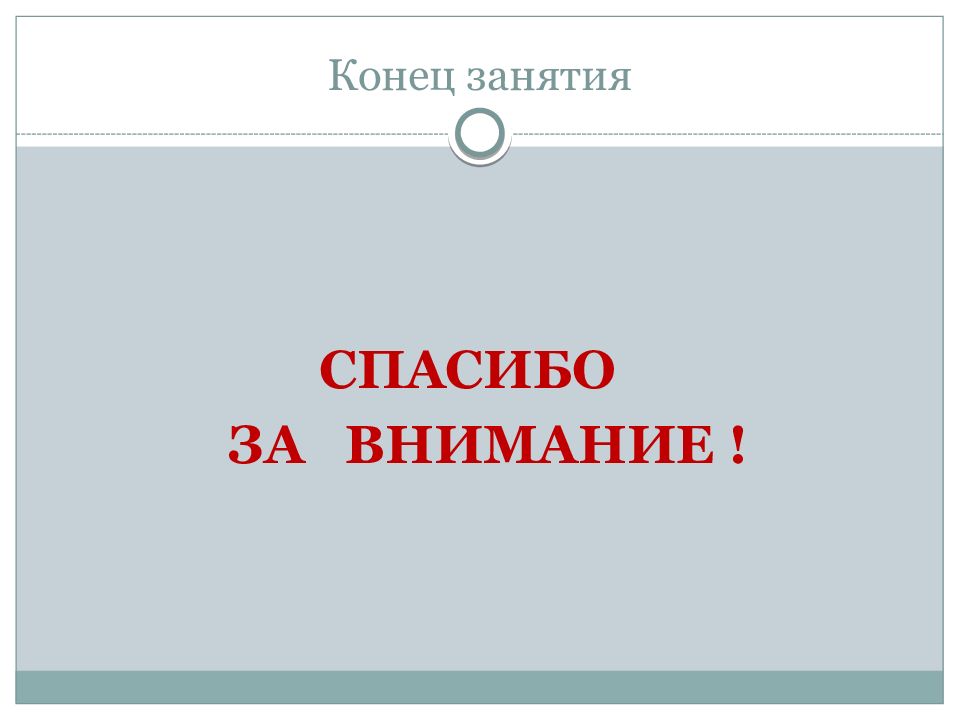

СПАСИБО ЗА ВНИМАНИЕ !
