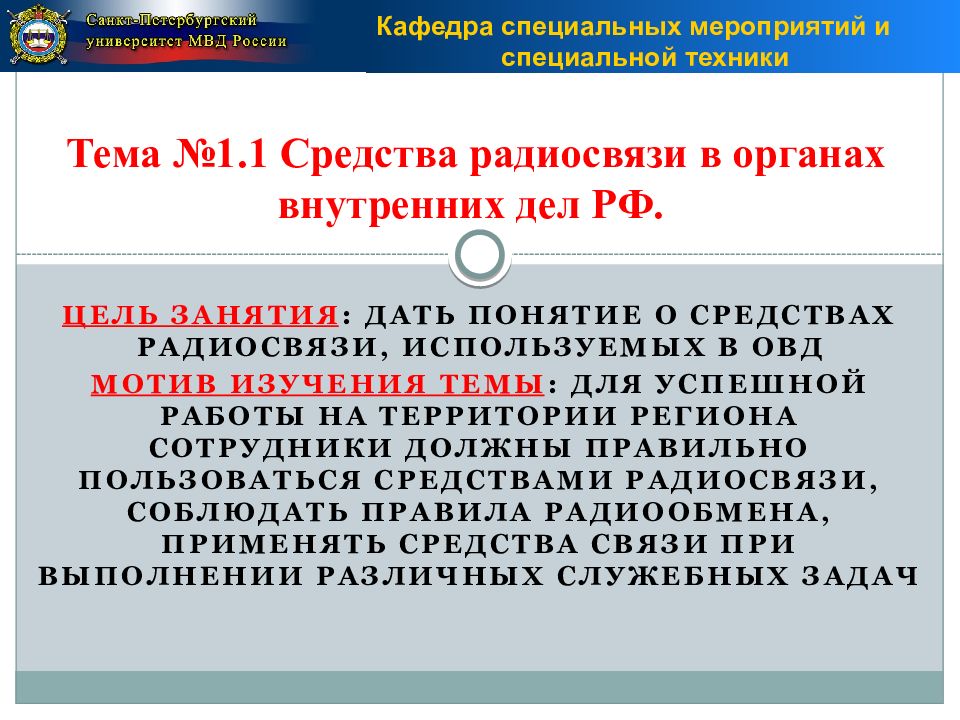

ЦЕЛЬ ЗАНЯТИЯ : ДАТЬ ПОНЯТИЕ О СРЕДСТВАХ РАДИОСВЯЗИ, ИСПОЛЬЗУЕМЫХ В ОВД МОТИВ ИЗУЧЕНИЯ ТЕМЫ : ДЛЯ УСПЕШНОЙ РАБОТЫ НА ТЕРРИТОРИИ РЕГИОНА СОТРУДНИКИ ДОЛЖНЫ ПРАВИЛЬНО ПОЛЬЗОВАТЬСЯ СРЕДСТВАМИ РАДИОСВЯЗИ, СОБЛЮДАТЬ ПРАВИЛА РАДИООБМЕНА, ПРИМЕНЯТЬ СРЕДСТВА СВЯЗИ ПРИ ВЫПОЛНЕНИИ РАЗЛИЧНЫХ СЛУЖЕБНЫХ ЗАДАЧ Тема №1.1 Средства радиосвязи в органах внутренних дел РФ. Кафедра специальных мероприятий и специальной техники
1. Система связи ОВД. 2. Организация радиосвязи. 3. Устройство радиостанции. Правила радиообмена. 4. Комбинированные системы связи. Кафедра специальных мероприятий и специальной техники

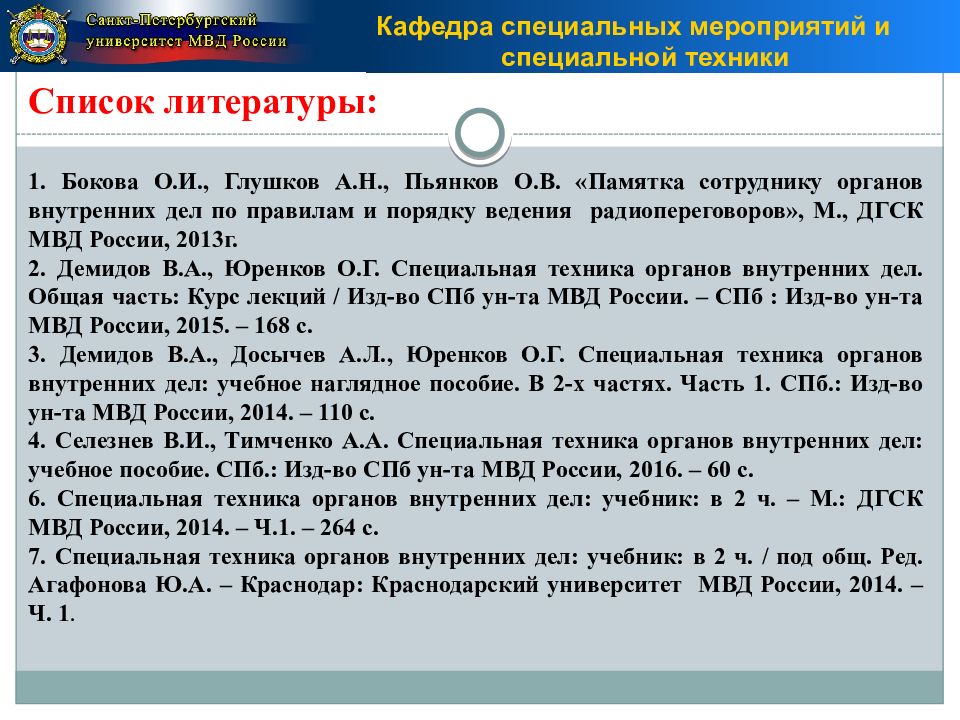

1. Бокова О.И., Глушков А.Н., Пьянков О.В. «Памятка сотруднику органов внутренних дел по правилам и порядку ведения радиопереговоров », М., ДГСК МВД России, 2013г. 2. Демидов В.А., Юренков О.Г. Специальная техника органов внутренних дел. Общая часть: Курс лекций / Изд-во СПб ун-та МВД России. – СПб : Изд-во ун-та МВД России, 2015. – 168 с. 3. Демидов В.А., Досычев А.Л., Юренков О.Г. Специальная техника органов внутренних дел: учебное наглядное пособие. В 2-х частях. Часть 1. СПб.: Изд-во ун-та МВД России, 2014. – 110 с. 4. Селезнев В.И., Тимченко А.А. Специальная техника органов внутренних дел: учебное пособие. СПб.: Изд-во СПб ун-та МВД России, 2016. – 60 с. 6. Специальная техника органов внутренних дел: учебник: в 2 ч. – М.: ДГСК МВД России, 2014. – Ч.1. – 264 с. 7. Специальная техника органов внутренних дел: учебник: в 2 ч. / под общ. Ред. Агафонова Ю.А. – Краснодар: Краснодарский университет МВД России, 2014. – Ч. 1. Кафедра специальных мероприятий и специальной техники

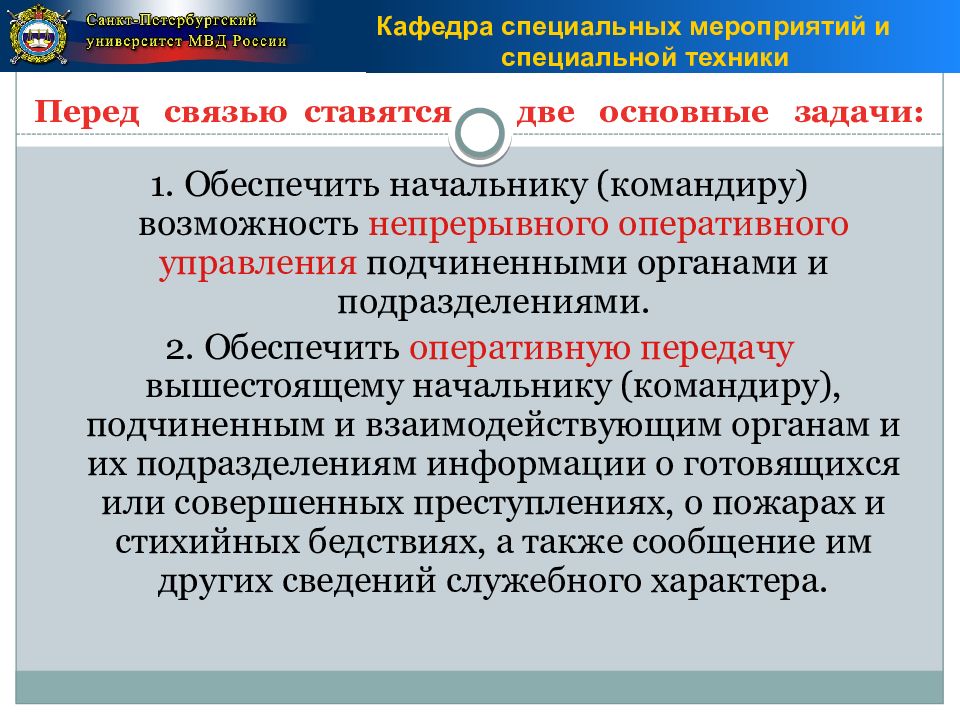

1. Обеспечить начальнику (командиру) возможность непрерывного оперативного управления подчиненными органами и подразделениями. 2. Обеспечить оперативную передачу вышестоящему начальнику (командиру), подчиненным и взаимодействующим органам и их подразделениям информации о готовящихся или совершенных преступлениях, о пожарах и стихийных бедствиях, а также сообщение им других сведений служебного характера. Кафедра специальных мероприятий и специальной техники
Совокупность узлов и станций связи, соединенных между собой линиями связи в порядке, соответствующем организации управления и сигналов взаимодействия, принятых в ОВД Российской Федерации. Кафедра специальных мероприятий и специальной техники
своевременность установления; надежность; пропускная способность; достоверность; скрытность. Кафедра специальных мероприятий и специальной техники

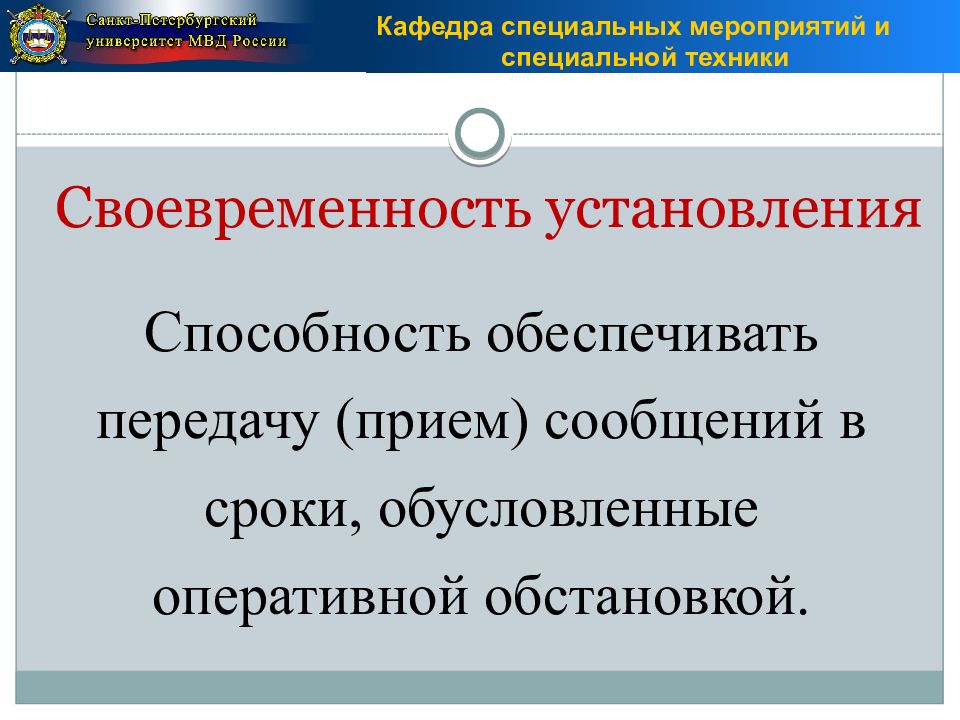

Способность обеспечивать передачу (прием) сообщений в сроки, обусловленные оперативной обстановкой. Кафедра специальных мероприятий и специальной техники

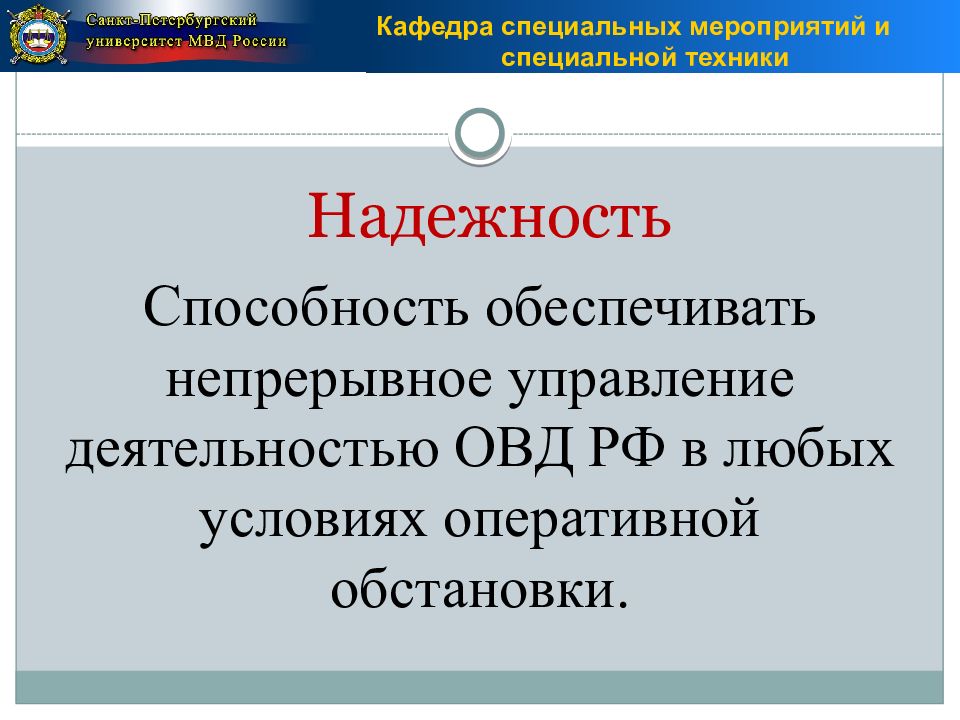

Способность обеспечивать непрерывное управление деятельностью ОВД РФ в любых условиях оперативной обстановки. Кафедра специальных мероприятий и специальной техники
Возможность связи обеспечивать своевременность передачи заданных потоков информации. Кафедра специальных мероприятий и специальной техники

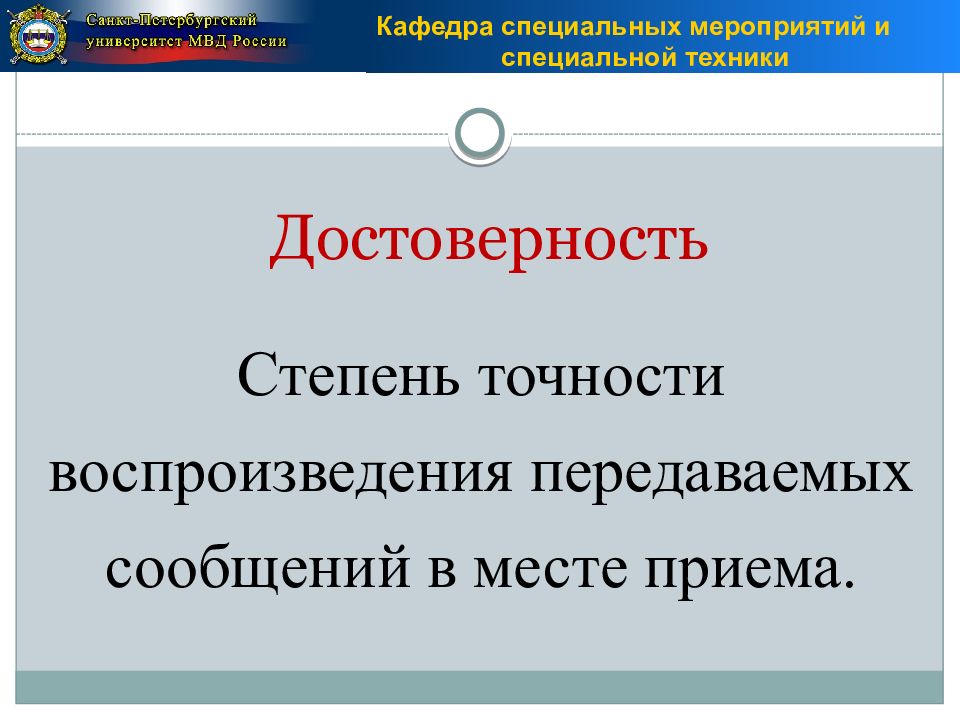

Степень точности воспроизведения передаваемых сообщений в месте приема. Кафедра специальных мероприятий и специальной техники
Способность ограничения несанкционированного доступа к схемам организации связи, передаваемой информации и аппаратуре связи. Кафедра специальных мероприятий и специальной техники
Радиосвязь – это электросвязь, осуществляемая посредством радиоволн, по естественным средам Система радиосвязи – совокупность абонентного и базового оборудования вместе с межбазовыми каналами связи Кафедра специальных мероприятий и специальной техники

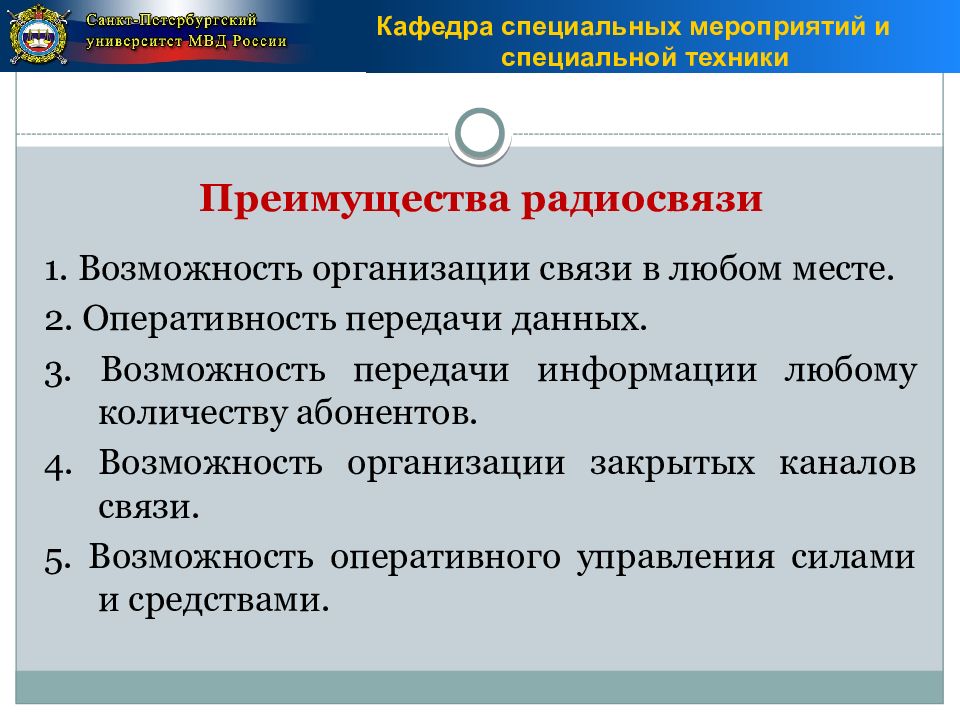

1. Возможность организации связи в любом месте. 2. Оперативность передачи данных. 3. Возможность передачи информации любому количеству абонентов. 4. Возможность организации закрытых каналов связи. 5. Возможность оперативного управления силами и средствами. Кафедра специальных мероприятий и специальной техники

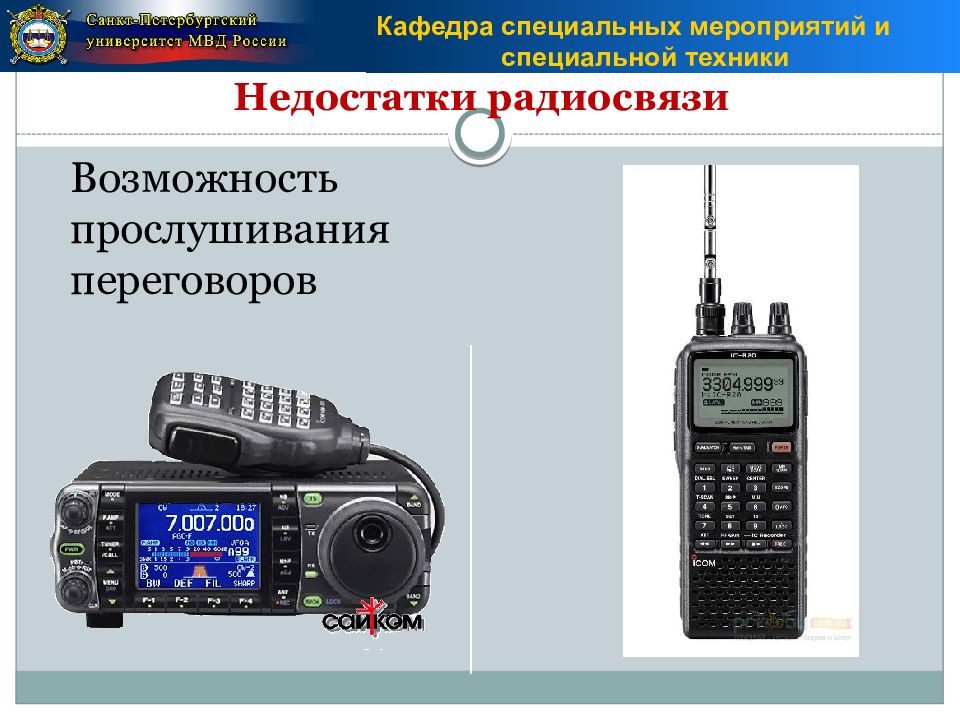

Возможность прослушивания переговоров Кафедра специальных мероприятий и специальной техники
Возможность создания преднамеренных помех. Кафедра специальных мероприятий и специальной техники
Зависимость качества и устойчивости радиосвязи от уровня радиопомех в пункте радиосигнала. Кафедра специальных мероприятий и специальной техники

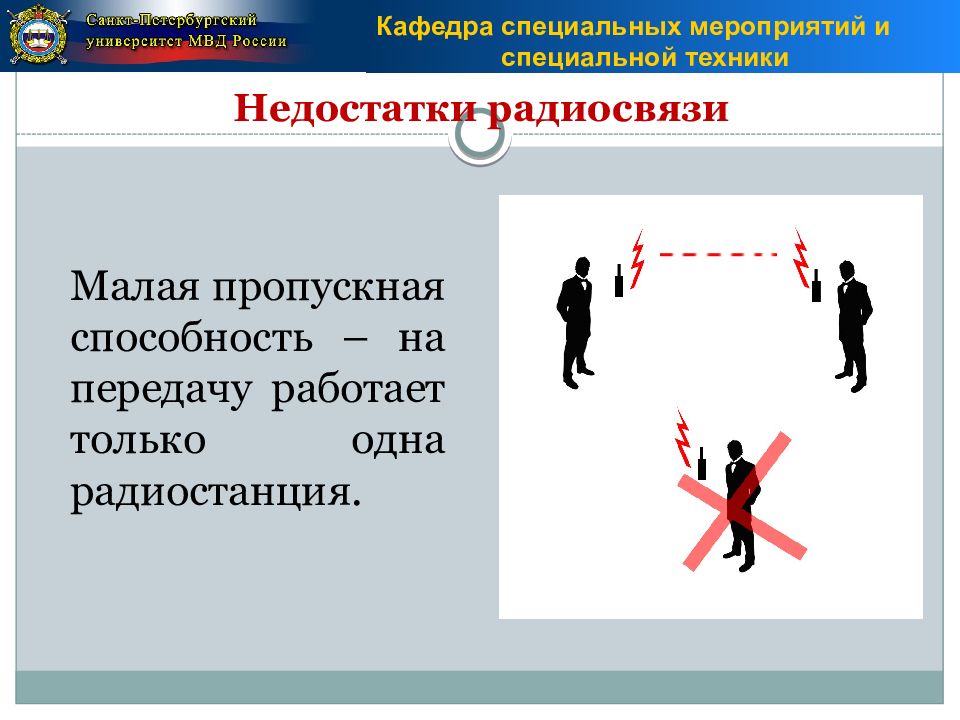

Малая пропускная способность – на передачу работает только одна радиостанция. Кафедра специальных мероприятий и специальной техники
Зависимость от условий прохождения радиоволн (индустриальные помехи, пересеченность местности) Кафедра специальных мероприятий и специальной техники
Кафедра специальных мероприятий и специальной техники

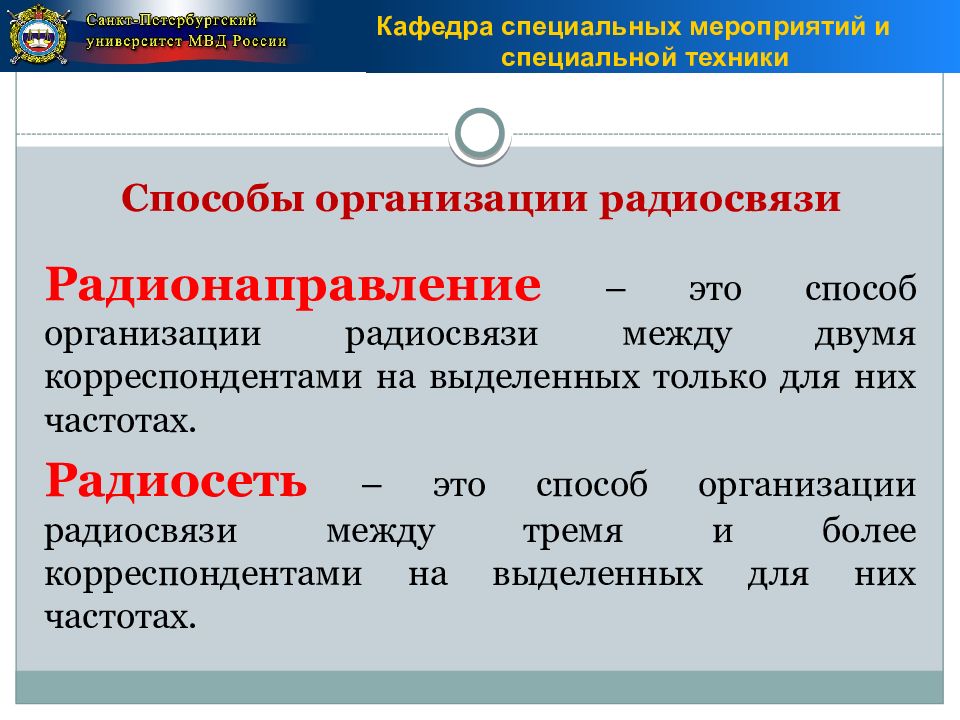

Радионаправление – это способ организации радиосвязи между двумя корреспондентами на выделенных только для них частотах. Радиосеть – это способ организации радиосвязи между тремя и более корреспондентами на выделенных для них частотах. Кафедра специальных мероприятий и специальной техники

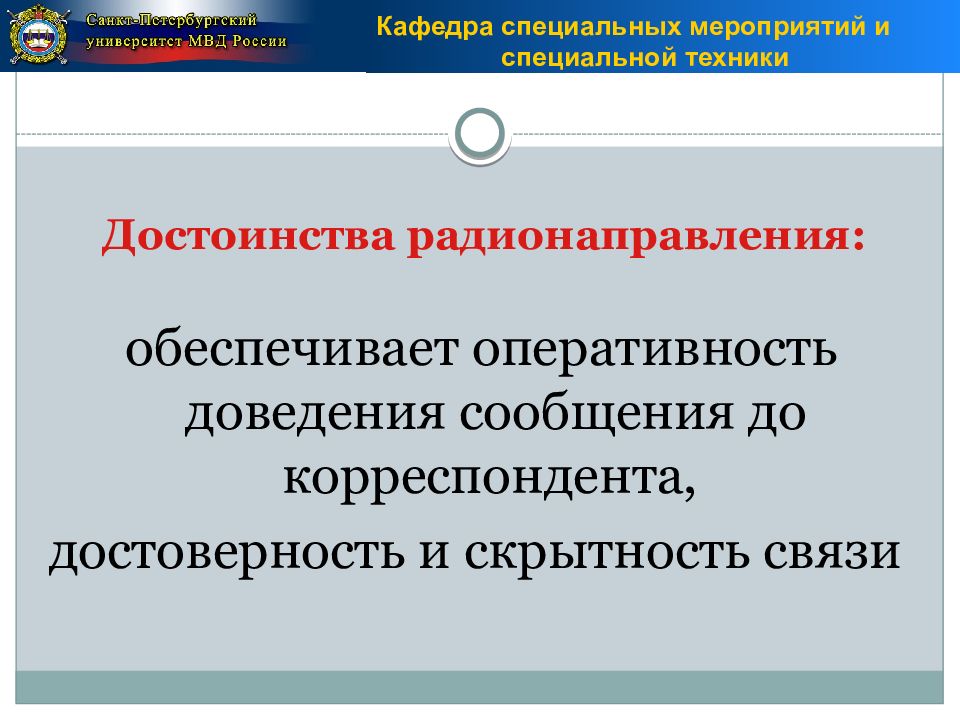

обеспечивает оперативность доведения сообщения до корреспондента, достоверность и скрытность связи Кафедра специальных мероприятий и специальной техники
- Большое количество радиосредств (для управления 10-ю корреспондентами потребуется 20 радиостанций). - Большой расход радиочастотного ресурса (на каждое радионаправление требуются отдельные частоты); - Выделить операторов на каждую радиостанцию. Кафедра специальных мероприятий и специальной техники

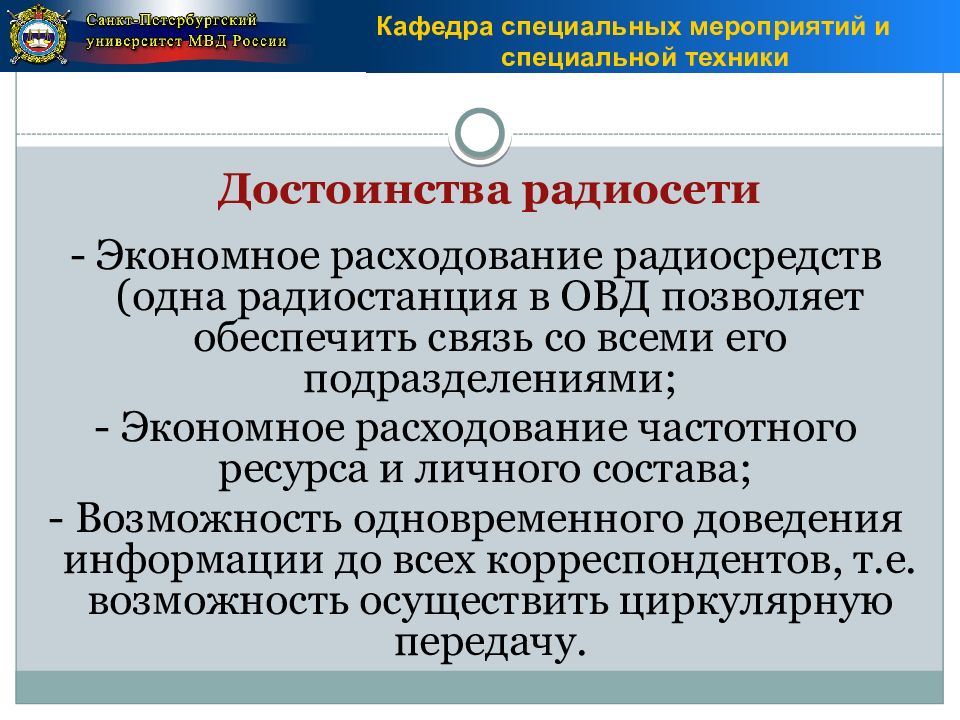

- Экономное расходование радиосредств (одна радиостанция в ОВД позволяет обеспечить связь со всеми его подразделениями; - Экономное расходование частотного ресурса и личного состава; - Возможность одновременного доведения информации до всех корреспондентов, т.е. возможность осуществить циркулярную передачу. Кафедра специальных мероприятий и специальной техники

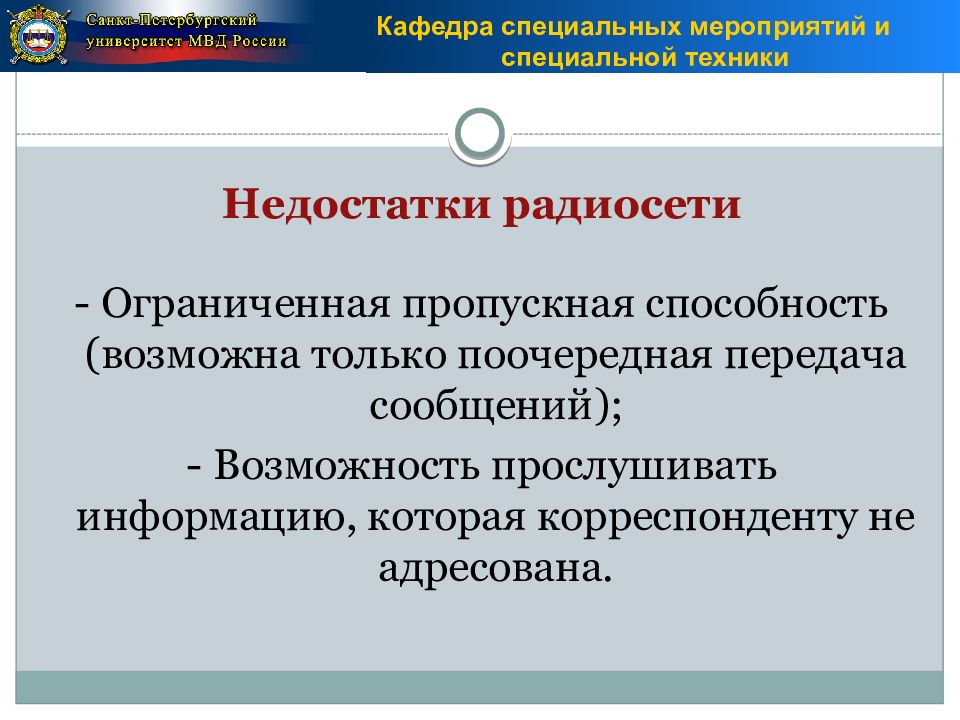

- Ограниченная пропускная способность (возможна только поочередная передача сообщений); - Возможность прослушивать информацию, которая корреспонденту не адресована. Кафедра специальных мероприятий и специальной техники
Оперативный радиообмен – передача радиограмм, сигналов, команд и оперативных сообщений. Служебный радиообмен – проводится по вопросам, связанным с установлением связи, регулировкой радиоаппаратуры и обеспечением работы радиостанций. Подразделяется на три фазы: 1. Установление радиосвязи. 2. Передача сообщения. 3. Завершение радиообмена. Кафедра специальных мероприятий и специальной техники

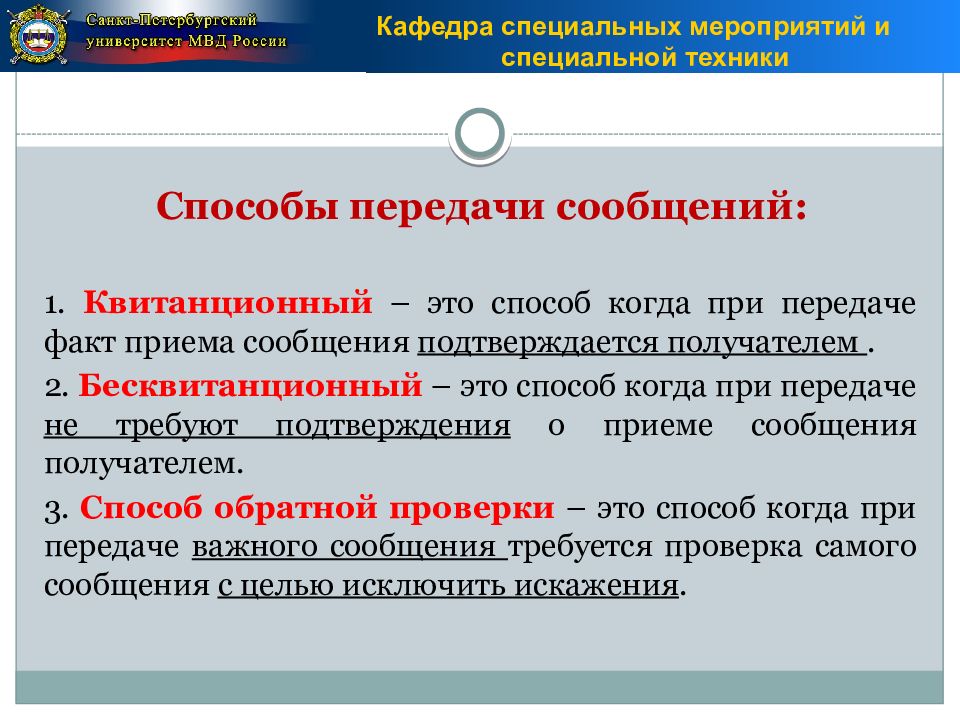

1. Квитанционный – это способ когда при передаче факт приема сообщения подтверждается получателем. 2. Бесквитанционный – это способ когда при передаче не требуют подтверждения о приеме сообщения получателем. 3. Способ обратной проверки – это способ когда при передаче важного сообщения требуется проверка самого сообщения с целью исключить искажения. Кафедра специальных мероприятий и специальной техники
Кафедра специальных мероприятий и специальной техники
Радиостанции, используемые в ОВД подразделяются на четыре группы: Стационарные Мобильные Носимые 4. Скрытоносимые Кафедра специальных мероприятий и специальной техники
Устанавливаются в помещении Д/Ч ОВД, обладают наибольшей мощностью передатчика. Кафедра специальных мероприятий и специальной техники
Устанавливаются на оперативном служебном транспорте Кафедра специальных мероприятий и специальной техники
Являются индивидуальным средством связи сотрудника и носится с собой на посту или маршруте патрулирования Кафедра специальных мероприятий и специальной техники

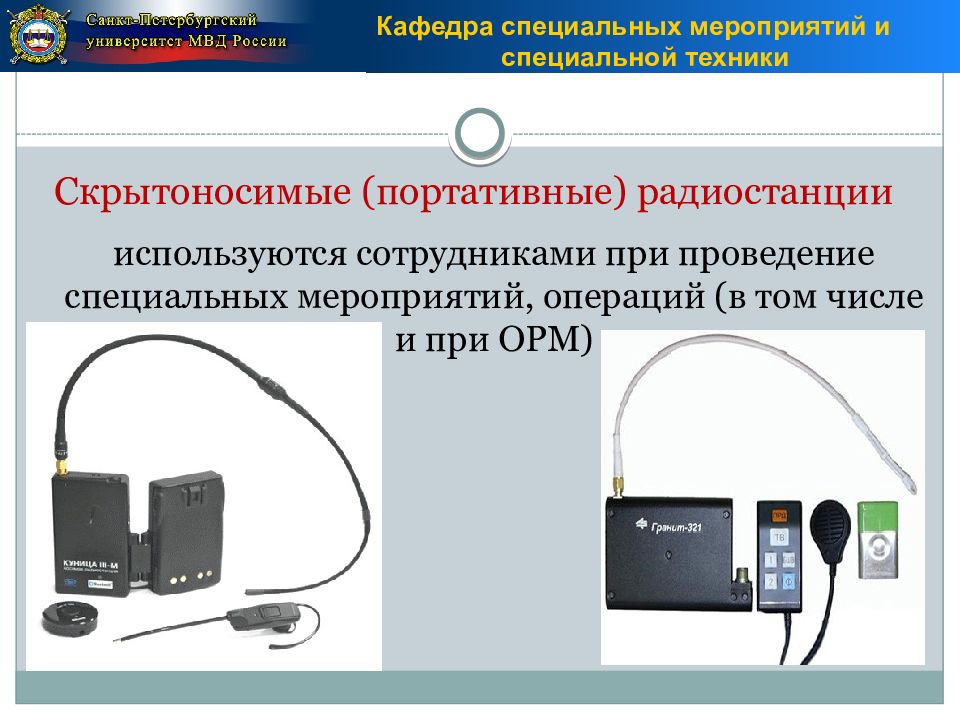

используются сотрудниками при проведение специальных мероприятий, операций (в том числе и при ОРМ) Кафедра специальных мероприятий и специальной техники

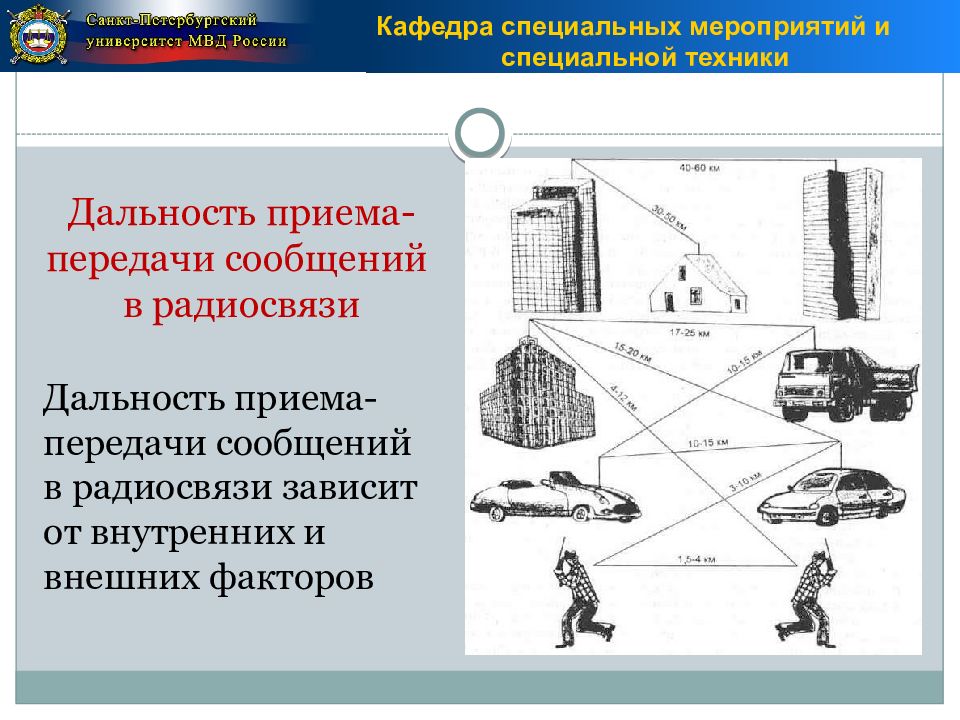

Дальность приема-передачи сообщений в радиосвязи зависит от внутренних и внешних факторов Кафедра специальных мероприятий и специальной техники

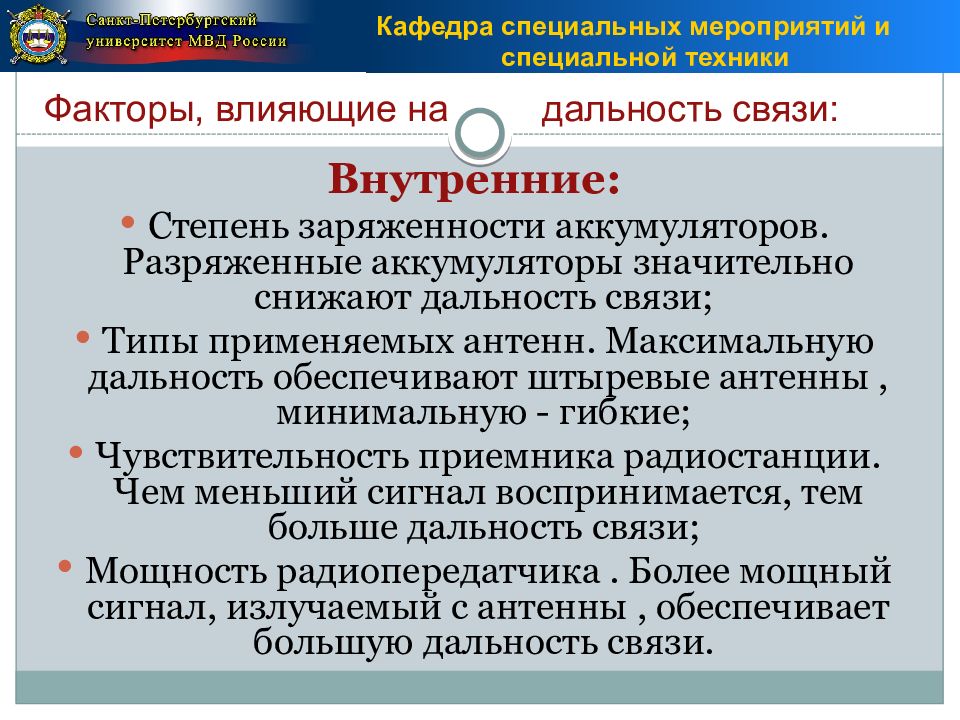

Внутренние: Степень заряженности аккумуляторов. Разряженные аккумуляторы значительно снижают дальность связи; Типы применяемых антенн. Максимальную дальность обеспечивают штыревые антенны, минимальную - гибкие; Чувствительность приемника радиостанции. Чем меньший сигнал воспринимается, тем больше дальность связи; Мощность радиопередатчика. Более мощный сигнал, излучаемый с антенны, обеспечивает большую дальность связи. Кафедра специальных мероприятий и специальной техники
Внешние: Рельефная поверхность (овраги, горы, возвышенности); Препятствия (строения, лес, металлические или железобетонные сооружения); Поперечно идущие линии электропередач. Кафедра специальных мероприятий и специальной техники

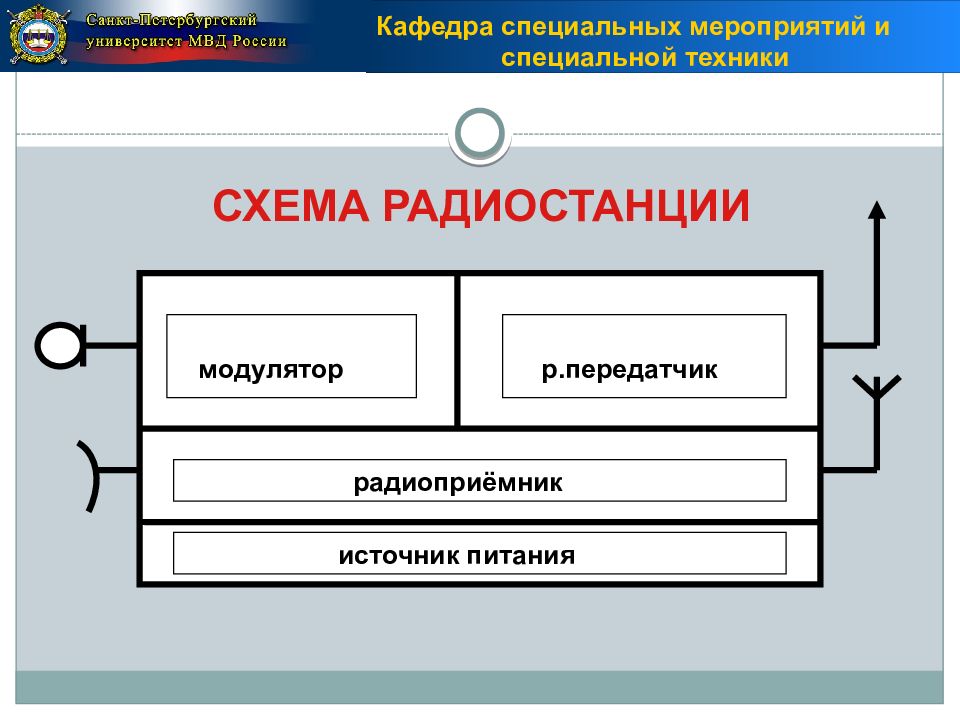

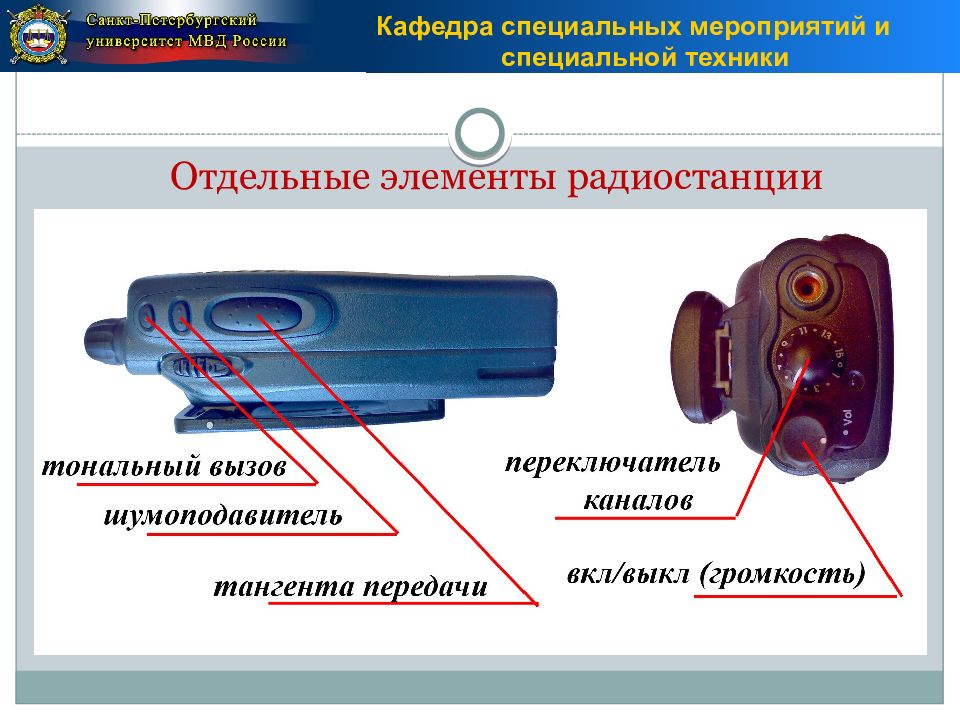

Источник питания Антенное устройство Приемное устройство (приемник) Передающее устройство (передатчик) Модулятор Переговорное устройство Кафедра специальных мероприятий и специальной техники
модулятор р.передатчик радиоприёмник источник питания Кафедра специальных мероприятий и специальной техники
Кафедра специальных мероприятий и специальной техники

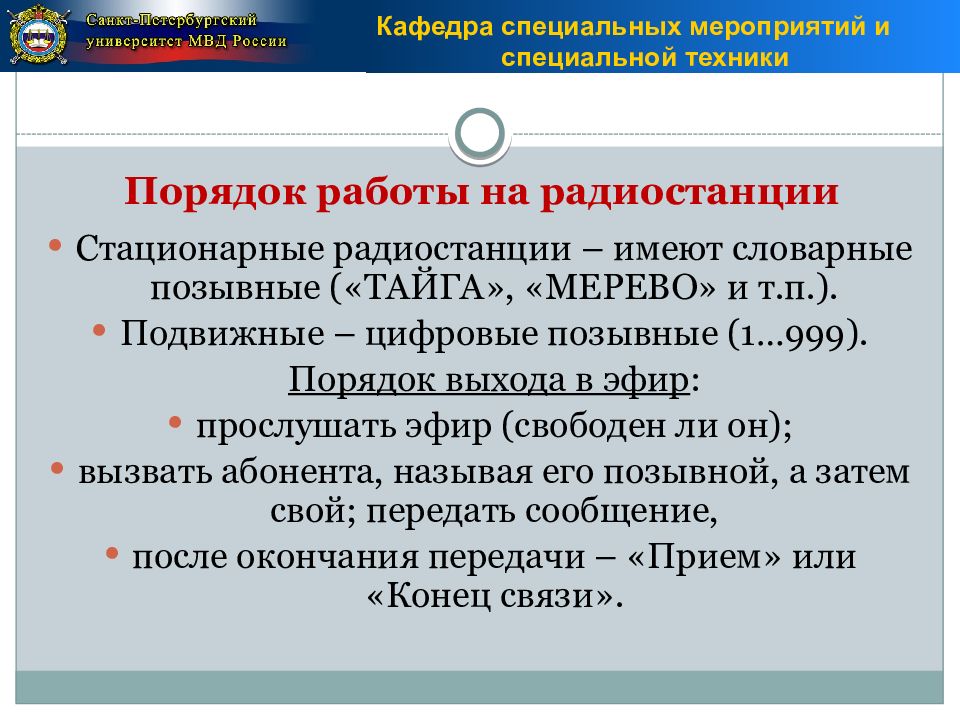

Стационарные радиостанции – имеют словарные позывные («ТАЙГА», «МЕРЕВО» и т.п.). Подвижные – цифровые позывные (1…999). Порядок выхода в эфир : прослушать эфир (свободен ли он); вызвать абонента, называя его позывной, а затем свой; передать сообщение, после окончания передачи – «Прием» или «Конец связи». Кафедра специальных мероприятий и специальной техники

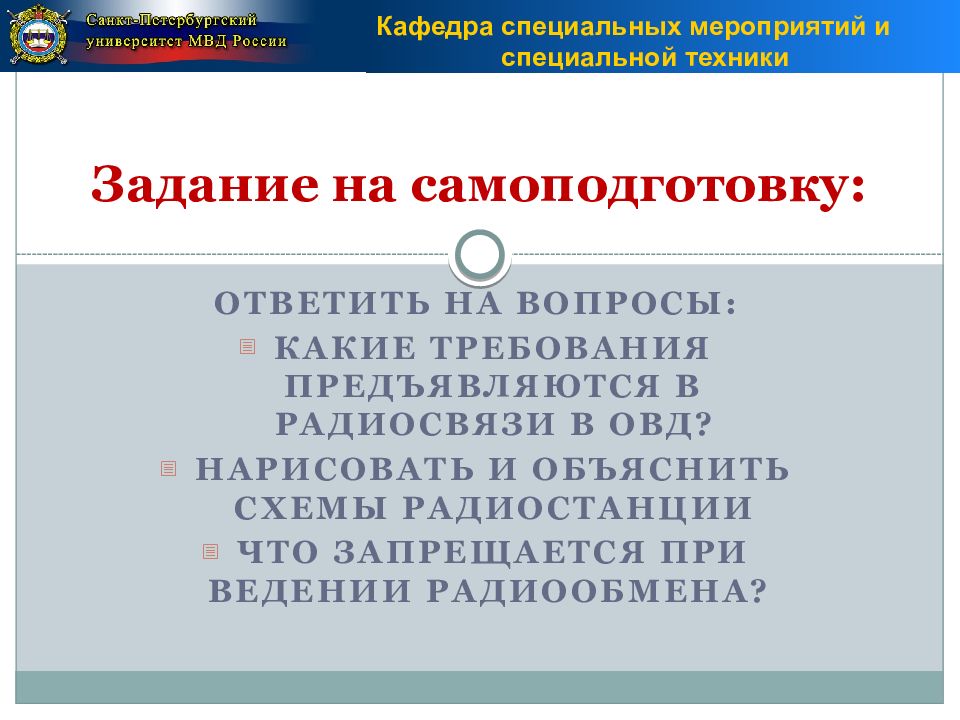

ОТВЕТИТЬ НА ВОПРОСЫ: КАКИЕ ТРЕБОВАНИЯ ПРЕДЪЯВЛЯЮТСЯ В РАДИОСВЯЗИ В ОВД? НАРИСОВАТЬ И ОБЪЯСНИТЬ СХЕМЫ РАДИОСТАНЦИИ ЧТО ЗАПРЕЩАЕТСЯ ПРИ ВЕДЕНИИ РАДИООБМЕНА? Задание на самоподготовку: Кафедра специальных мероприятий и специальной техники

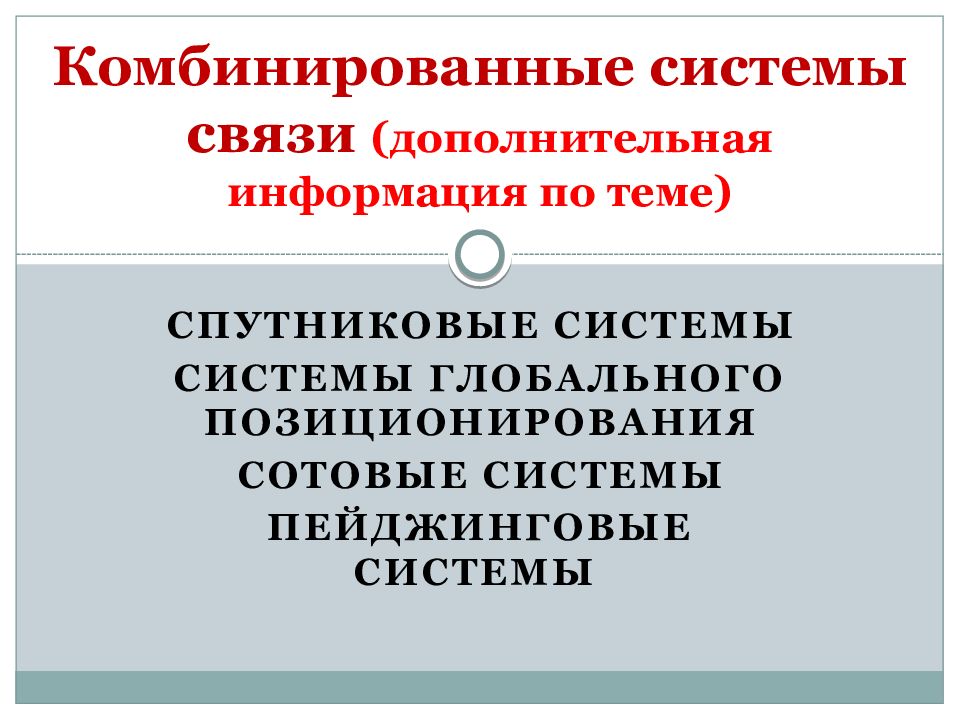

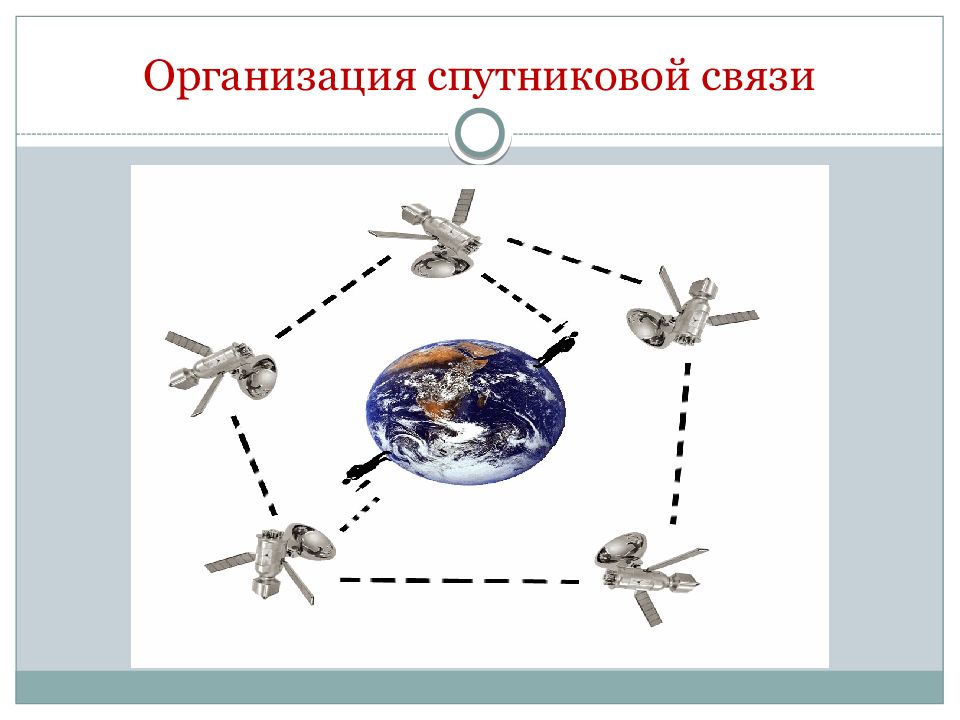

Спутниковые системы Системы глобального позиционирования Сотовые системы Пейджинговые системы Комбинированные системы связи (дополнительная информация по теме)

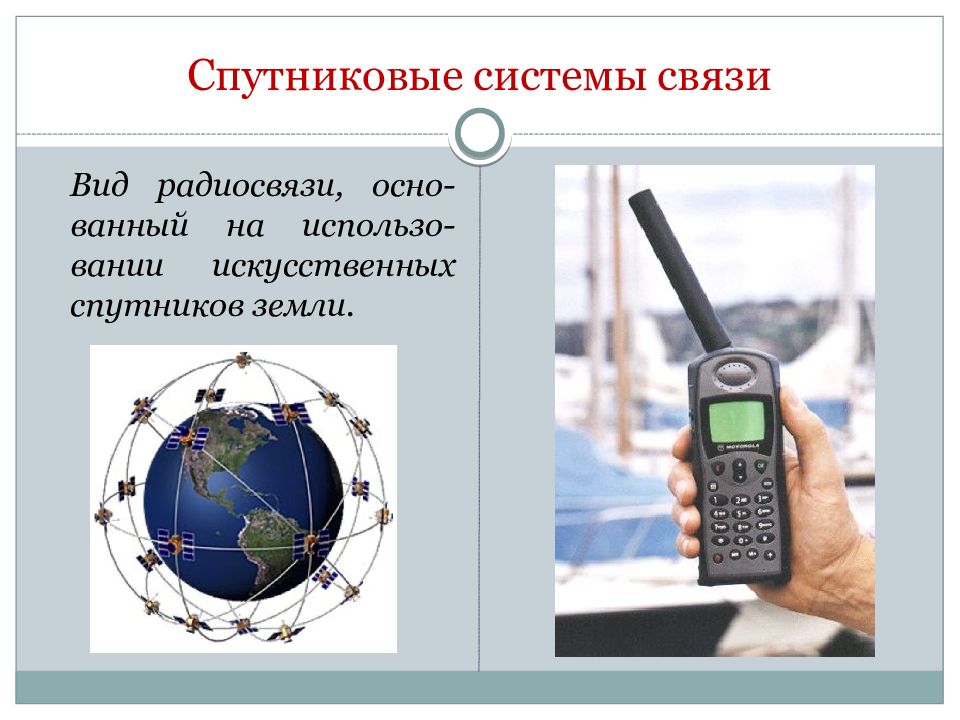

Вид радиосвязи, осно-ванный на использо-вании искусственных спутников земли.

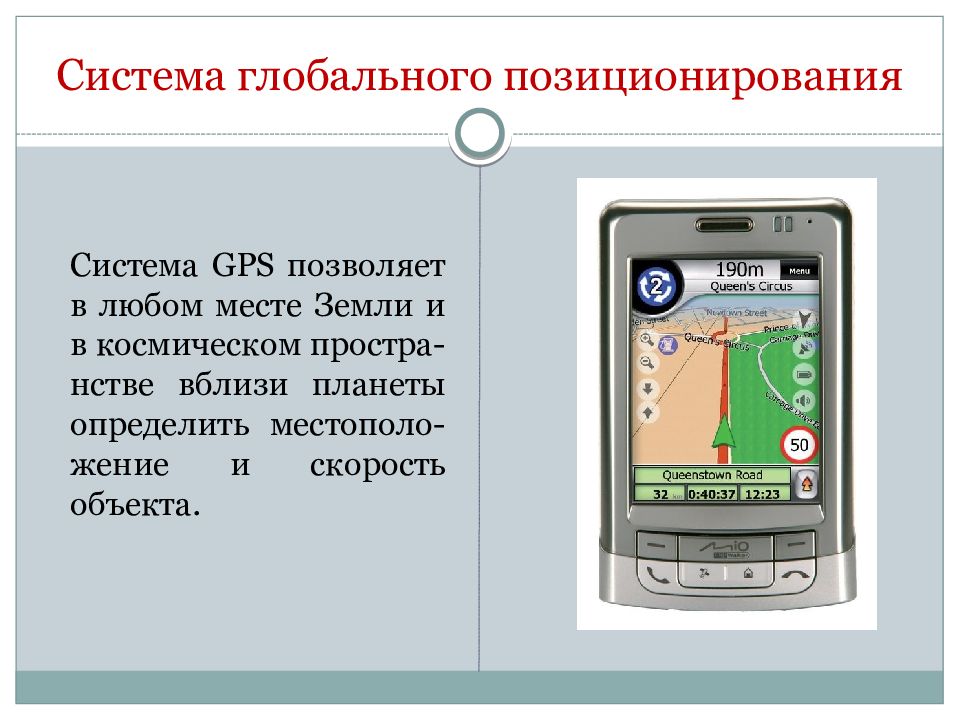

Система GPS позволяет в любом месте Земли и в космическом простра-нстве вблизи планеты определить местополо-жение и скорость объекта.
Вид мобильной связи, в основе которого лежит сотовая сеть.

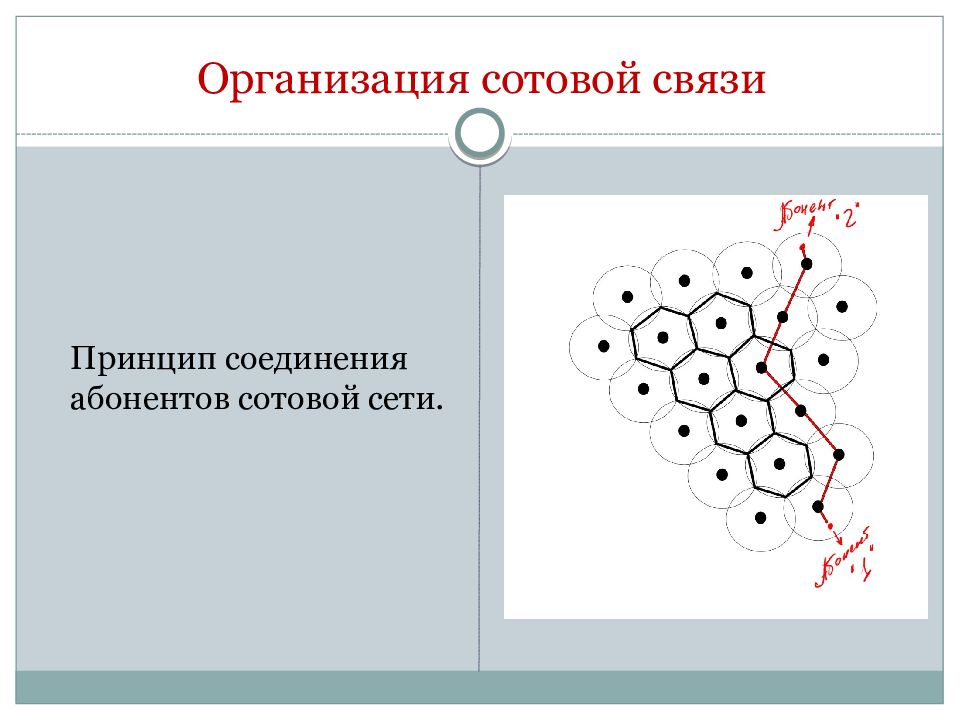

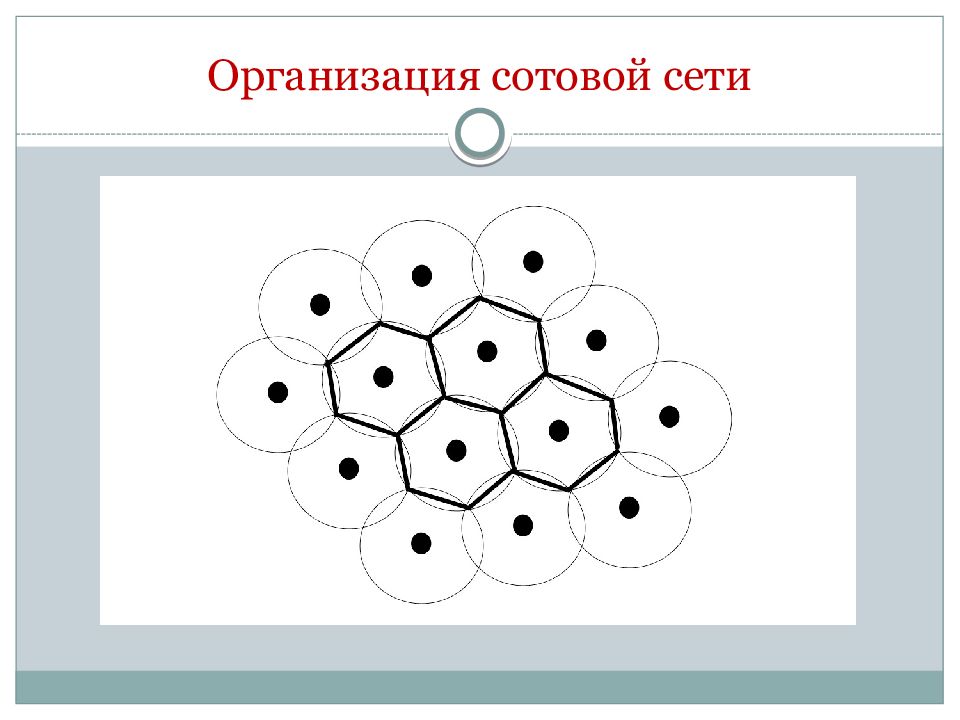

Принцип соединения абонентов сотовой сети.
Пейджер – приемник персонального вызова.

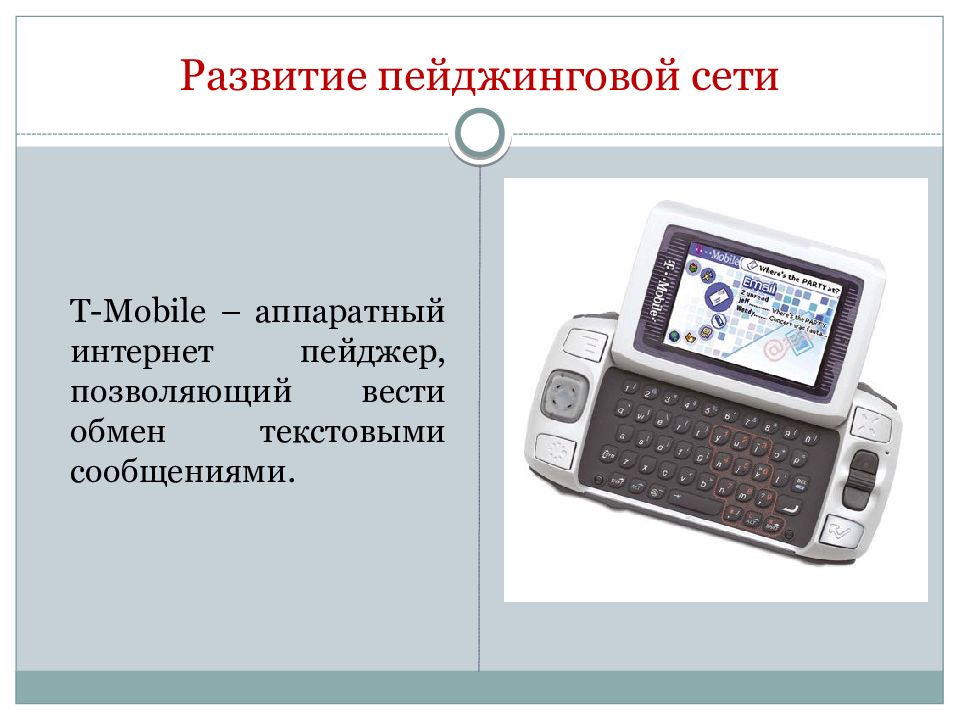

T-Mobile – аппаратный интернет пейджер, позволяющий вести обмен текстовыми сообщениями.

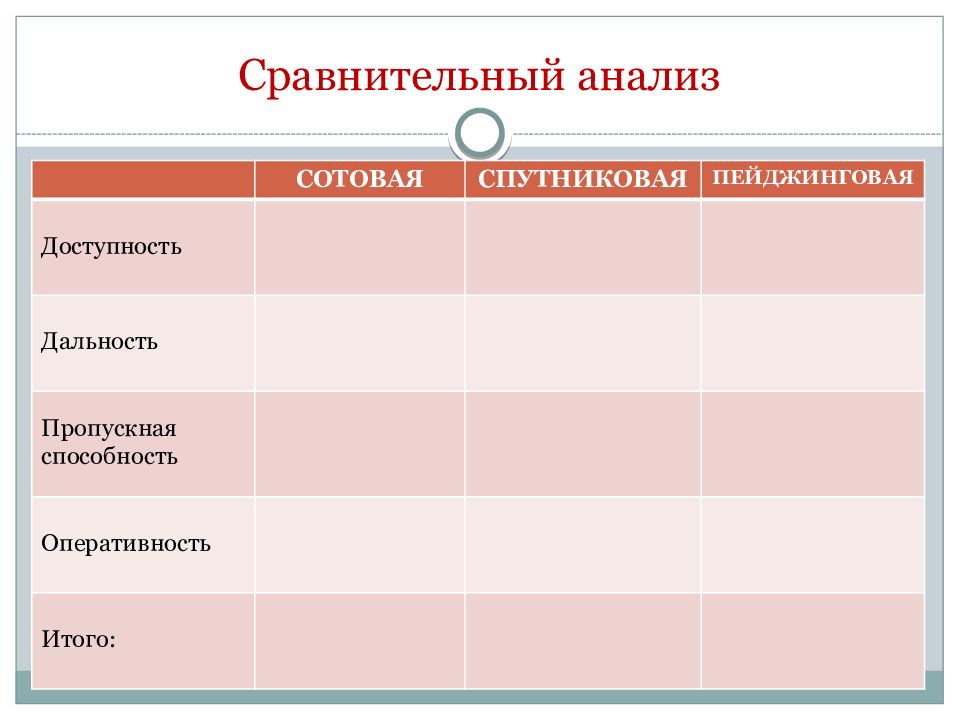

СОТОВАЯ СПУТНИКОВАЯ ПЕЙДЖИНГОВАЯ Доступность Дальность Пропускная способность Оперативность Итого:
СОТОВАЯ СПУТНИКОВАЯ ПЕЙДЖИНГОВАЯ Доступность 3 1 2 Дальность Пропускная способность Оперативность Итого:

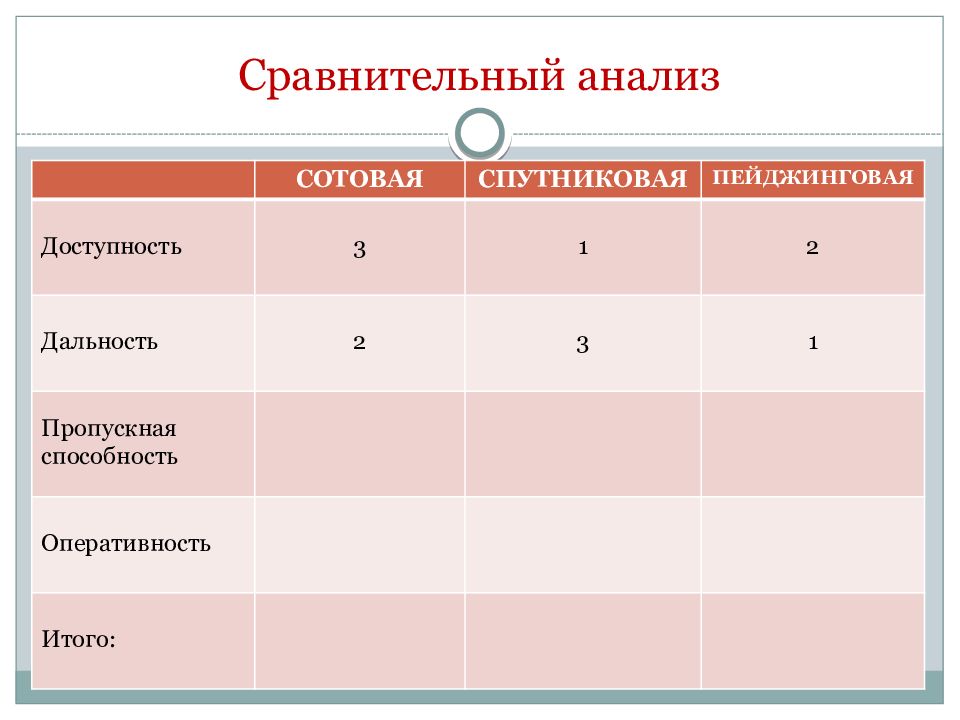

СОТОВАЯ СПУТНИКОВАЯ ПЕЙДЖИНГОВАЯ Доступность 3 1 2 Дальность 2 3 1 Пропускная способность Оперативность Итого:

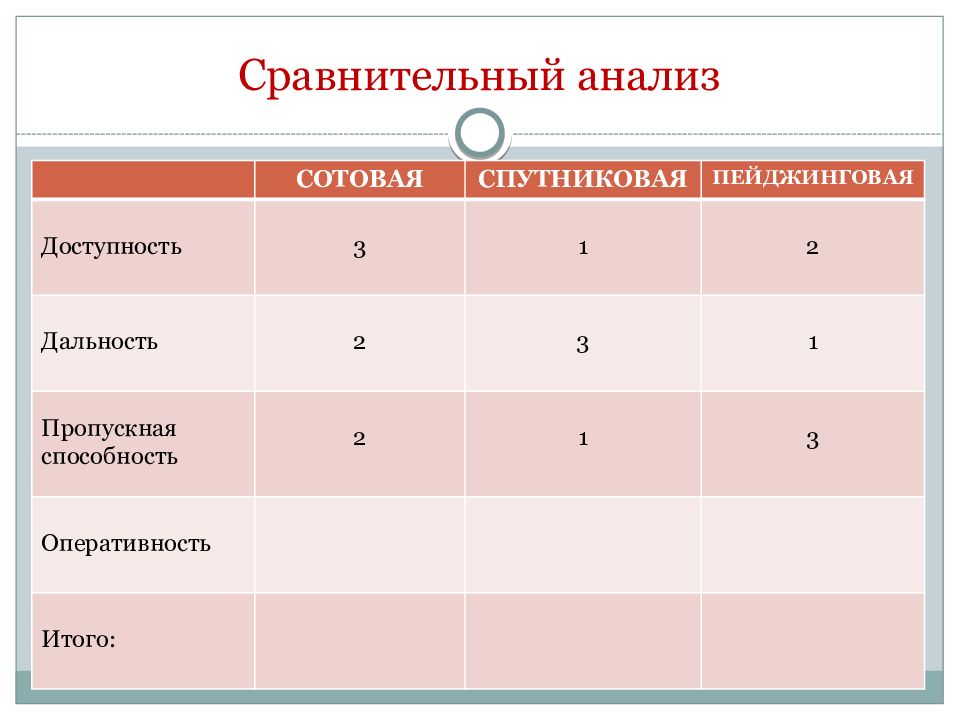

СОТОВАЯ СПУТНИКОВАЯ ПЕЙДЖИНГОВАЯ Доступность 3 1 2 Дальность 2 3 1 Пропускная способность 2 1 3 Оперативность Итого:

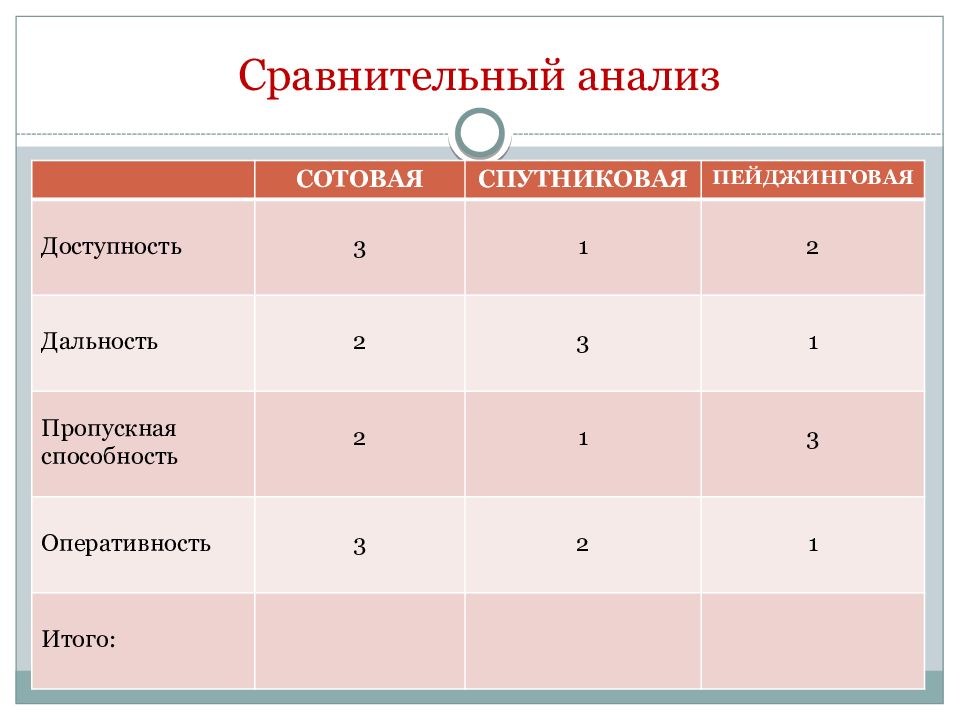

СОТОВАЯ СПУТНИКОВАЯ ПЕЙДЖИНГОВАЯ Доступность 3 1 2 Дальность 2 3 1 Пропускная способность 2 1 3 Оперативность 3 2 1 Итого:
СОТОВАЯ СПУТНИКОВАЯ ПЕЙДЖИНГОВАЯ Доступность 3 1 2 Дальность 2 3 1 Пропускная способность 2 1 3 Оперативность 3 2 1 Итого: 10 7 7
