Износостойкое покрытие инструмента PVD и CVD

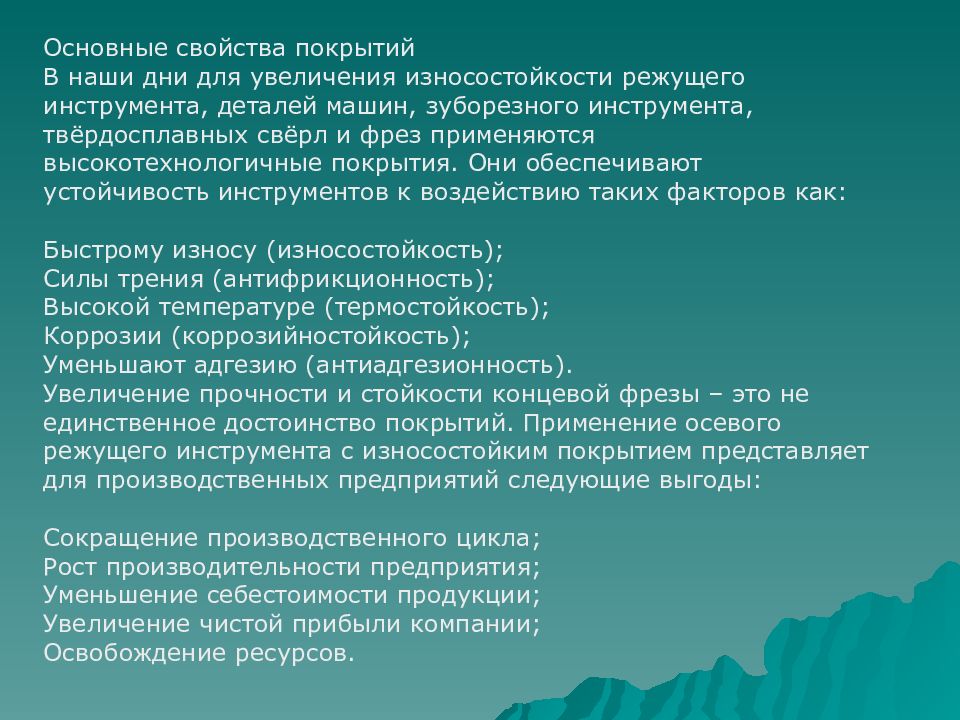

Основные свойства покрытий В наши дни для увеличения износостойкости режущего инструмента, деталей машин, зуборезного инструмента, твёрдосплавных свёрл и фрез применяются высокотехнологичные покрытия. Они обеспечивают устойчивость инструментов к воздействию таких факторов как: Быстрому износу (износостойкость); Силы трения (антифрикционность); Высокой температуре (термостойкость); Коррозии (коррозийностойкость); Уменьшают адгезию (антиадгезионность). Увеличение прочности и стойкости концевой фрезы – это не единственное достоинство покрытий. Применение осевого режущего инструмента с износостойким покрытием представляет для производственных предприятий следующие выгоды: Сокращение производственного цикла; Рост производительности предприятия; Уменьшение себестоимости продукции; Увеличение чистой прибыли компании; Освобождение ресурсов.

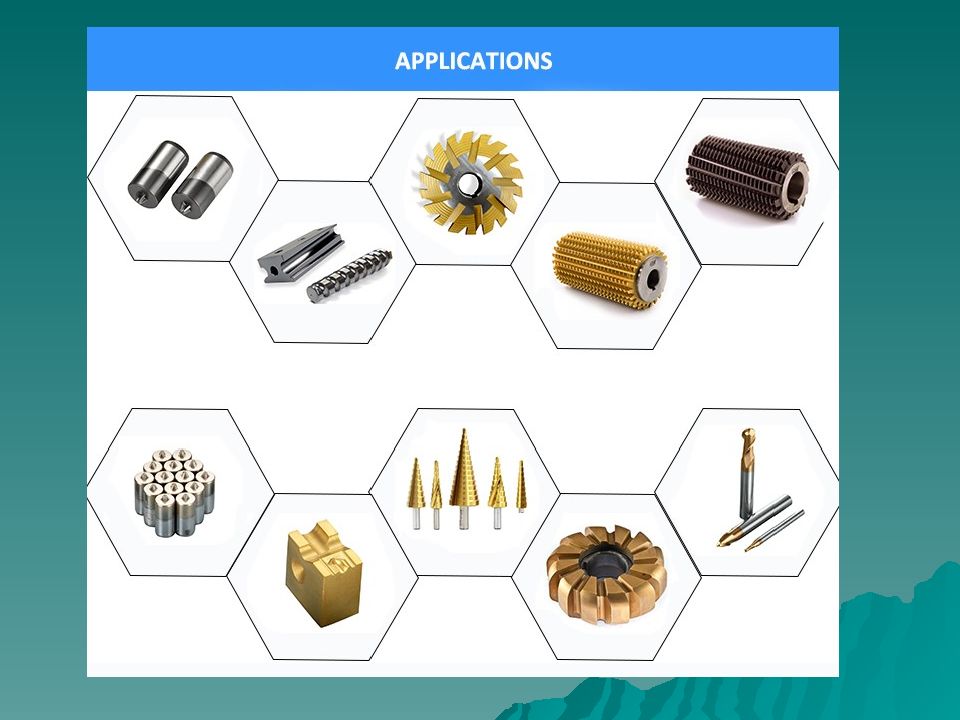

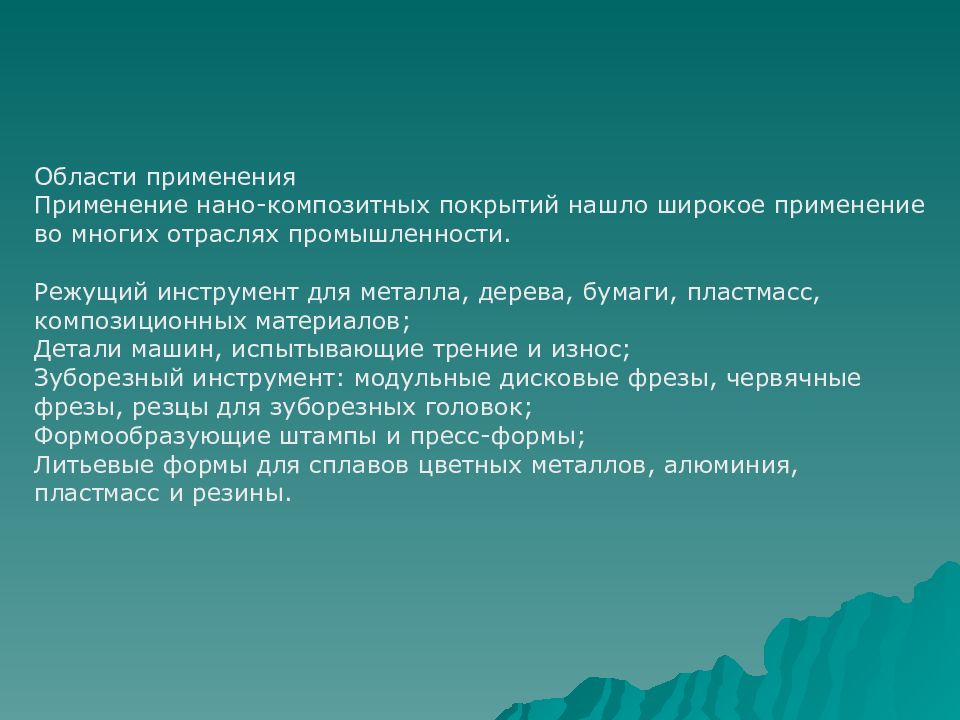

Области применения Применение нано-композитных покрытий нашло широкое применение во многих отраслях промышленности. Режущий инструмент для металла, дерева, бумаги, пластмасс, композиционных материалов; Детали машин, испытывающие трение и износ; Зуборезный инструмент: модульные дисковые фрезы, червячные фрезы, резцы для зуборезных головок; Формообразующие штампы и пресс-формы; Литьевые формы для сплавов цветных металлов, алюминия, пластмасс и резины.

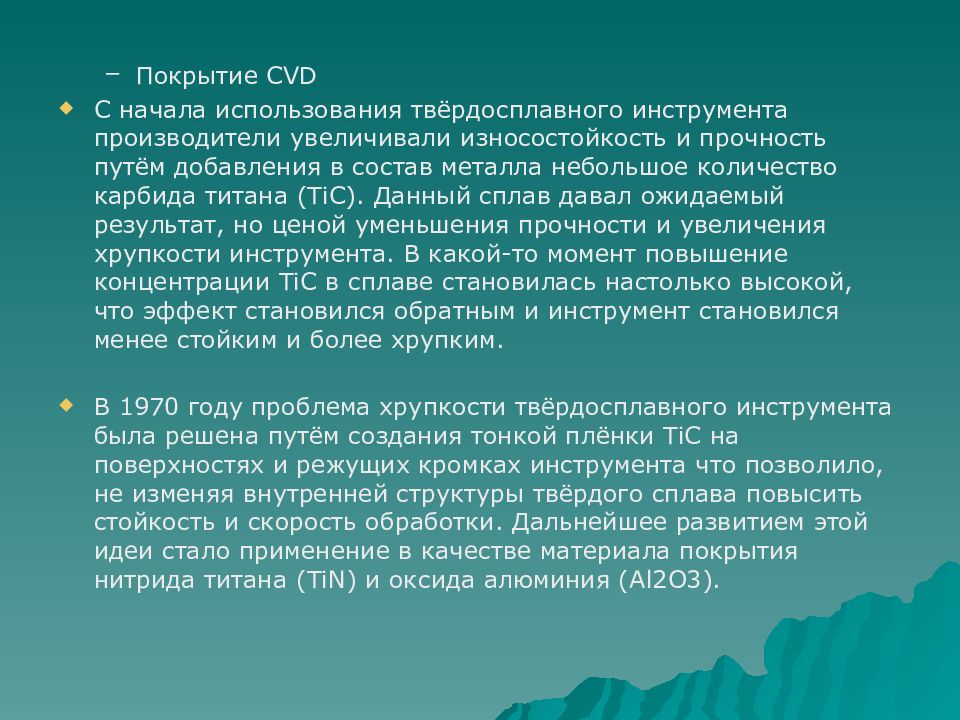

Покрытие CVD С начала использования твёрдосплавного инструмента производители увеличивали износостойкость и прочность путём добавления в состав металла небольшое количество карбида титана (TiC). Данный сплав давал ожидаемый результат, но ценой уменьшения прочности и увеличения хрупкости инструмента. В какой-то момент повышение концентрации TiC в сплаве становилась настолько высокой, что эффект становился обратным и инструмент становился менее стойким и более хрупким. В 1970 году проблема хрупкости твёрдосплавного инструмента была решена путём создания тонкой плёнки TiC на поверхностях и режущих кромках инструмента что позволило, не изменяя внутренней структуры твёрдого сплава повысить стойкость и скорость обработки. Дальнейшее развитием этой идеи стало применение в качестве материала покрытия нитрида титана (TiN) и оксида алюминия (Al2O3).

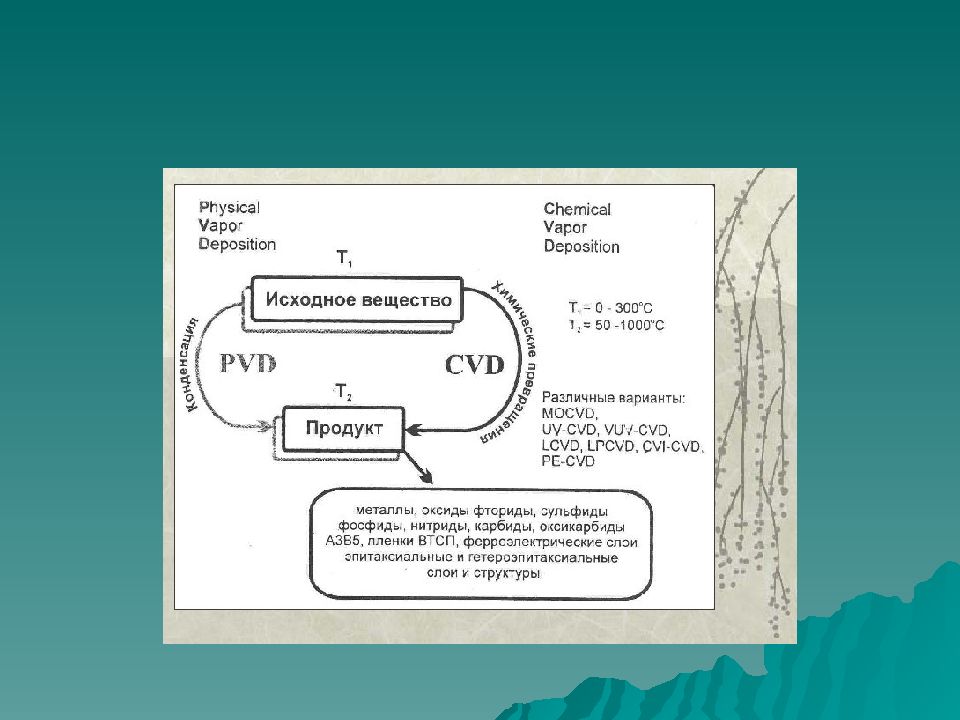

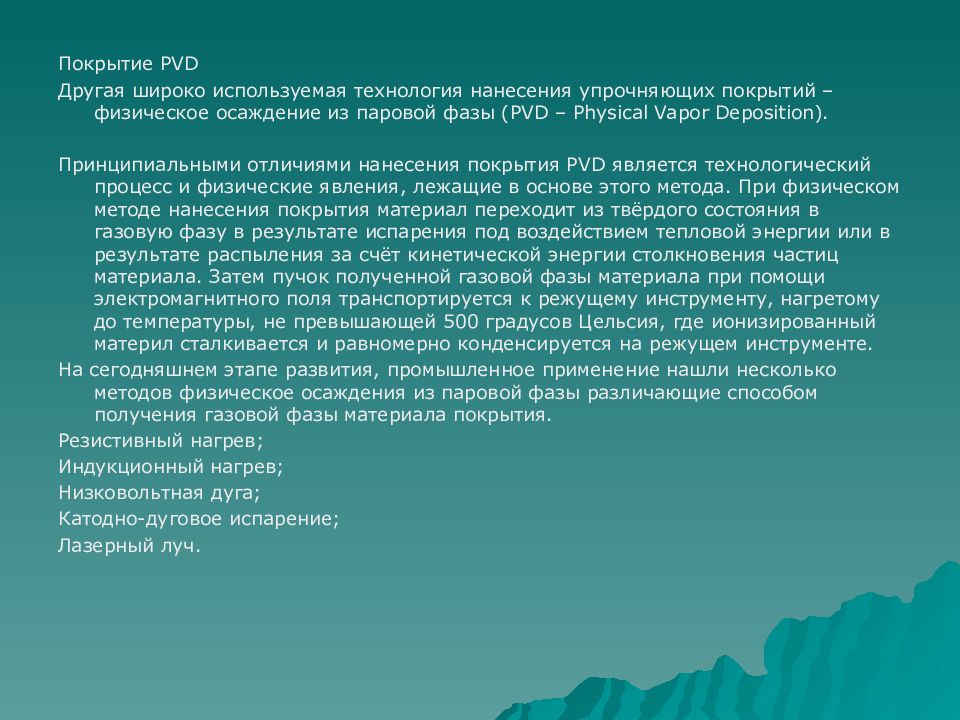

Покрытие PVD Другая широко используемая технология нанесения упрочняющих покрытий – физическое осаждение из паровой фазы (PVD – Physical Vapor Deposition). Принципиальными отличиями нанесения покрытия PVD является технологический процесс и физические явления, лежащие в основе этого метода. При физическом методе нанесения покрытия материал переходит из твёрдого состояния в газовую фазу в результате испарения под воздействием тепловой энергии или в результате распыления за счёт кинетической энергии столкновения частиц материала. Затем пучок полученной газовой фазы материала при помощи электромагнитного поля транспортируется к режущему инструменту, нагретому до температуры, не превышающей 500 градусов Цельсия, где ионизированный материл сталкивается и равномерно конденсируется на режущем инструменте. На сегодняшнем этапе развития, промышленное применение нашли несколько методов физическое осаждения из паровой фазы различающие способом получения газовой фазы материала покрытия. Резистивный нагрев; Индукционный нагрев; Низковольтная дуга; Катодно-дуговое испарение; Лазерный луч.

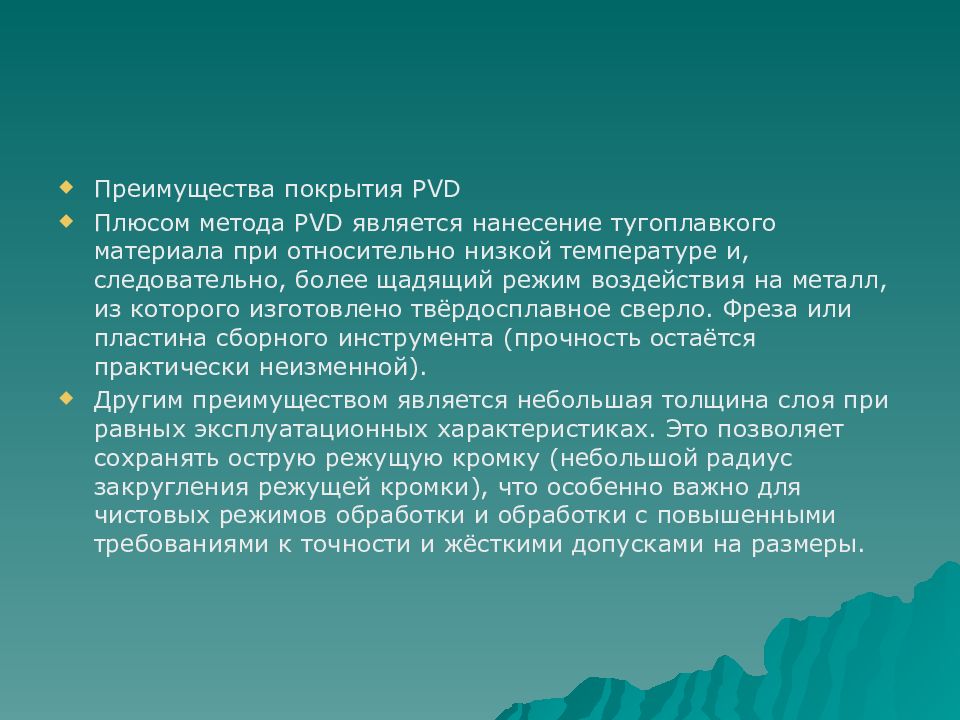

Преимущества покрытия PVD Плюсом метода PVD является нанесение тугоплавкого материала при относительно низкой температуре и, следовательно, более щадящий режим воздействия на металл, из которого изготовлено твёрдосплавное сверло. Фреза или пластина сборного инструмента (прочность остаётся практически неизменной). Другим преимуществом является небольшая толщина слоя при равных эксплуатационных характеристиках. Это позволяет сохранять острую режущую кромку (небольшой радиус закругления режущей кромки), что особенно важно для чистовых режимов обработки и обработки с повышенными требованиями к точности и жёсткими допусками на размеры.

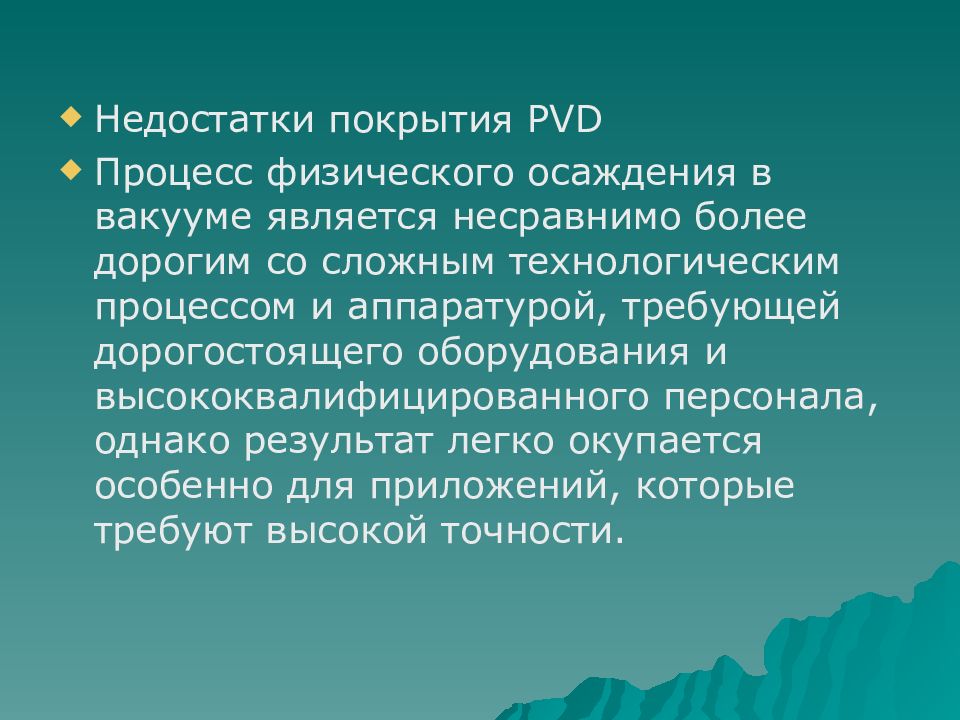

Недостатки покрытия PVD Процесс физического осаждения в вакууме является несравнимо более дорогим со сложным технологическим процессом и аппаратурой, требующей дорогостоящего оборудования и высококвалифицированного персонала, однако результат легко окупается особенно для приложений, которые требуют высокой точности.

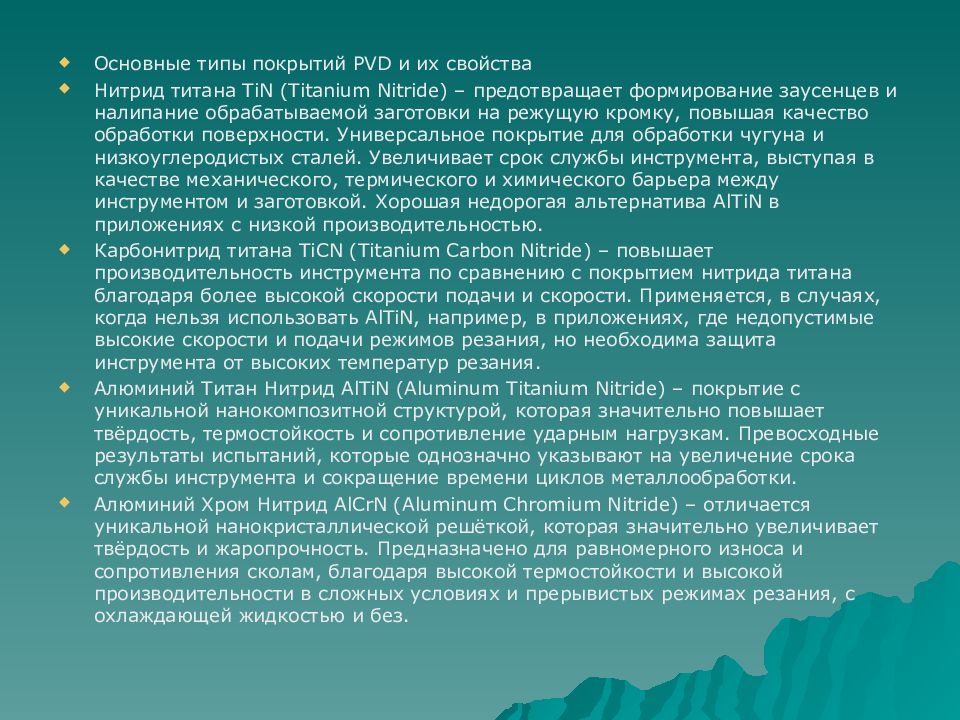

Основные типы покрытий PVD и их свойства Нитрид титана TiN (Titanium Nitride) – предотвращает формирование заусенцев и налипание обрабатываемой заготовки на режущую кромку, повышая качество обработки поверхности. Универсальное покрытие для обработки чугуна и низкоуглеродистых сталей. Увеличивает срок службы инструмента, выступая в качестве механического, термического и химического барьера между инструментом и заготовкой. Хорошая недорогая альтернатива AlTiN в приложениях с низкой производительностью. Карбонитрид титана TiCN (Titanium Carbon Nitride) – повышает производительность инструмента по сравнению с покрытием нитрида титана благодаря более высокой скорости подачи и скорости. Применяется, в случаях, когда нельзя использовать AlTiN, например, в приложениях, где недопустимые высокие скорости и подачи режимов резания, но необходима защита инструмента от высоких температур резания. Алюминий Титан Нитрид AlTiN (Aluminum Titanium Nitride) – покрытие с уникальной нанокомпозитной структурой, которая значительно повышает твёрдость, термостойкость и сопротивление ударным нагрузкам. Превосходные результаты испытаний, которые однозначно указывают на увеличение срока службы инструмента и сокращение времени циклов металлообработки. Алюминий Хром Нитрид AlCrN (Aluminum Chromium Nitride) – отличается уникальной нанокристаллической решёткой, которая значительно увеличивает твёрдость и жаропрочность. Предназначено для равномерного износа и сопротивления сколам, благодаря высокой термостойкости и высокой производительности в сложных условиях и прерывистых режимах резания, с охлаждающей жидкостью и без.

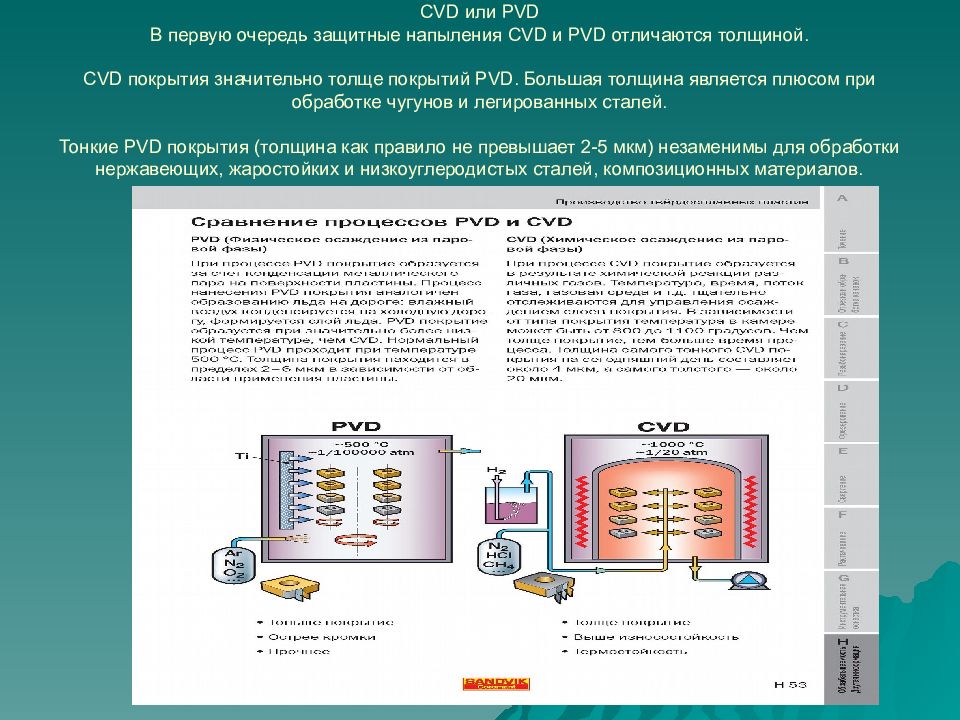

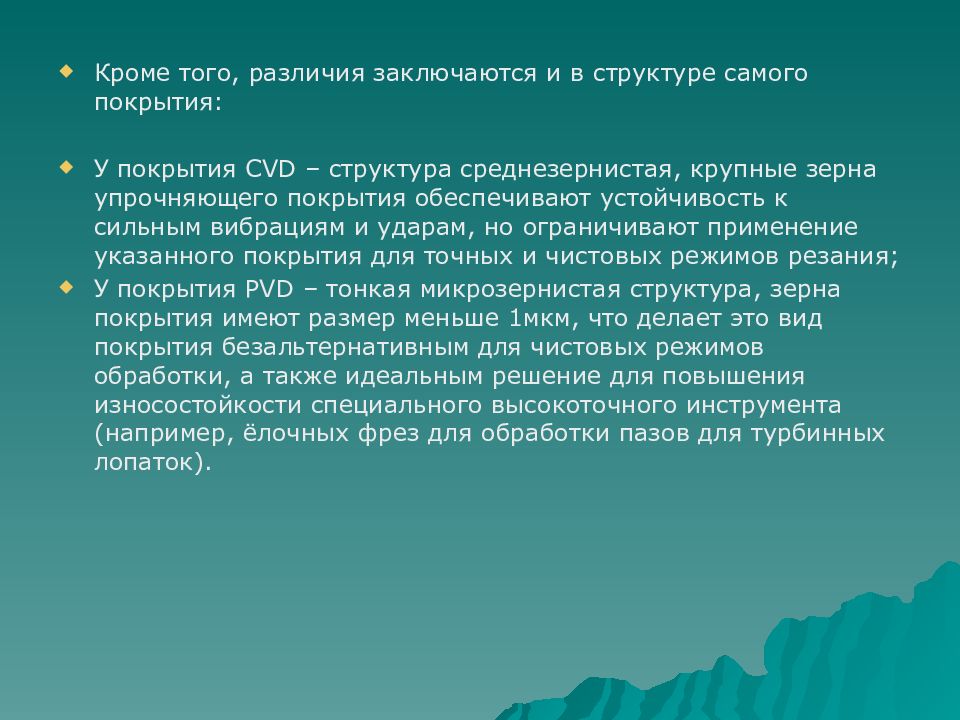

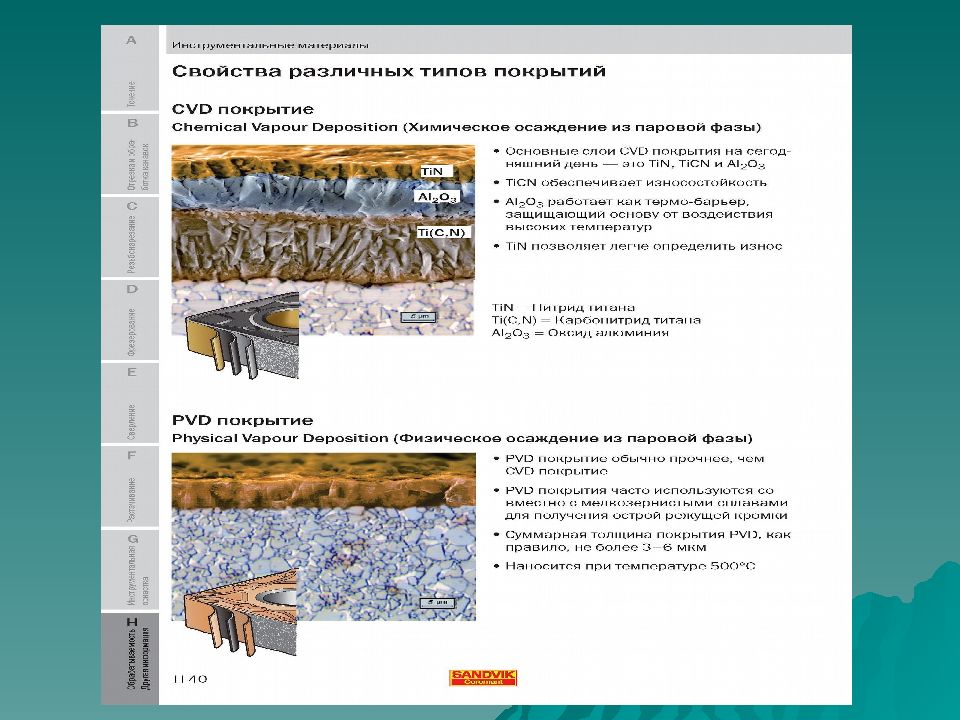

Кроме того, различия заключаются и в структуре самого покрытия: У покрытия CVD – структура среднезернистая, крупные зерна упрочняющего покрытия обеспечивают устойчивость к сильным вибрациям и ударам, но ограничивают применение указанного покрытия для точных и чистовых режимов резания; У покрытия PVD – тонкая микрозернистая структура, зерна покрытия имеют размер меньше 1мкм, что делает это вид покрытия безальтернативным для чистовых режимов обработки, а также идеальным решение для повышения износостойкости специального высокоточного инструмента (например, ёлочных фрез для обработки пазов для турбинных лопаток).
Спасибо за внимание
