Изоляторы воздушных линий электропередач
  • Изоляторы воздушных линий электропередач
  • Изоляторы воздушных линий электропередач
  • Изоляторы воздушных линий электропередач
  • Изоляторы воздушных линий электропередач
  • Изоляторы воздушных линий электропередач
  • Изоляторы воздушных линий электропередач
  • Изоляторы воздушных линий электропередач
  • Изоляторы воздушных линий электропередач
  • Изоляторы воздушных линий электропередач

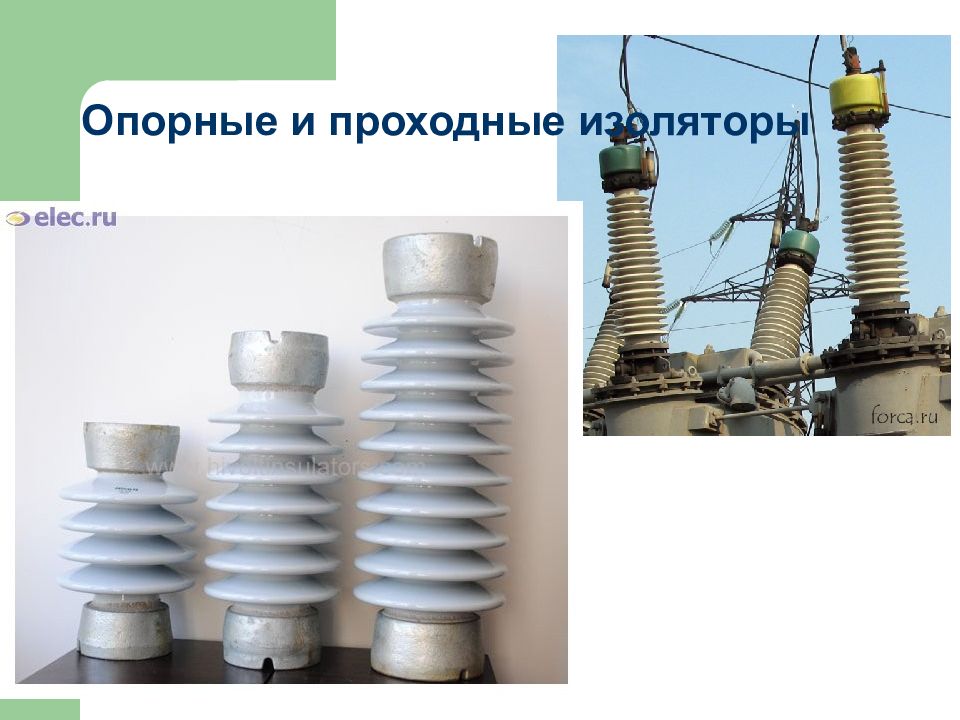

  • Опорные и проходные изоляторы
  • Опорные изоляторы  служат для крепления токоведущих частей и изоляции их друг от друга и от заземленных частей. Опорные изоляторы для внутренней установки  на
  • Проходные изоляторы  предназначены для прохождения токоведущих стержней или шин через заземляемые перегородки и конструкции в распределительных устройствах,
  • Изоляторы воздушных линий электропередач
  • Изоляторы воздушных линий электропередач
1/14

Лине́йный изоля́тор  — устройство для подвешивания и изоляции  проводов  и кабелей на  опорах   воздушной линии электропередачи  (ВЛ) или воздушных линий связи (ВЛС).

Изображение слайда

Слайд 2

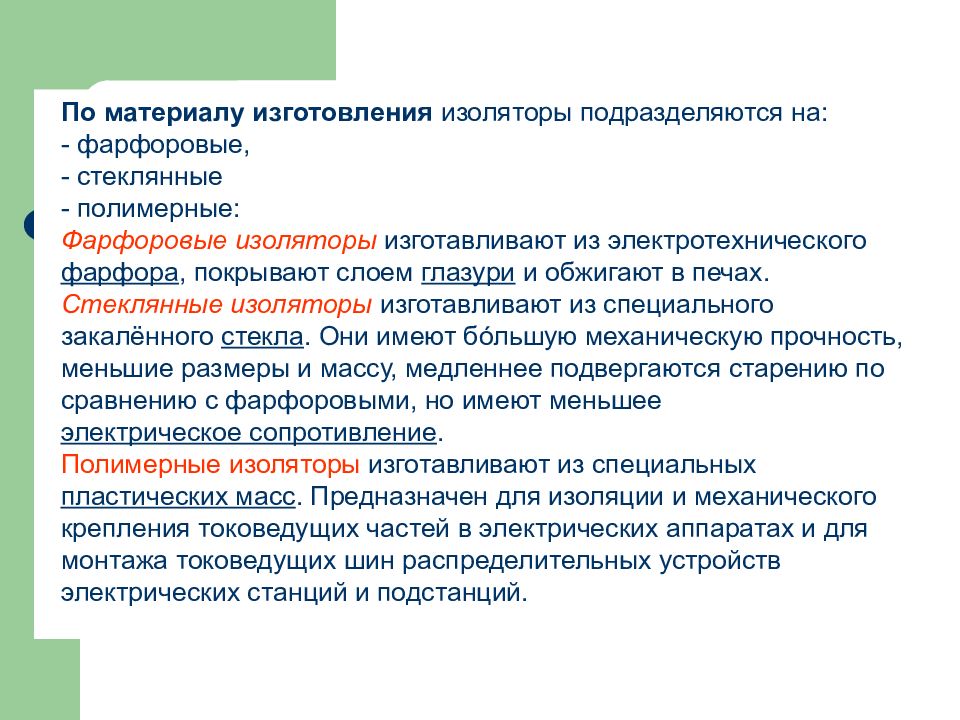

По материалу изготовления изоляторы подразделяются на: - фарфоровые, - стеклянные - полимерные: Фарфоровые изоляторы  изготавливают из электротехнического  фарфора, покрывают слоем  глазури  и обжигают в печах. Стеклянные изоляторы  изготавливают из специального закалённого  стекла. Они имеют бо́льшую механическую прочность, меньшие размеры и массу, медленнее подвергаются старению по сравнению с фарфоровыми, но имеют меньшее  электрическое сопротивление. Полимерные изоляторы изготавливают из специальных  пластических масс. Предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций.

Изображение слайда

Слайд 3

Достоинством стеклянных изоляторов является то, что при повреждении закаленное стекло рассылается. Это облегчает нахождение поврежденных изоляторов на линии.

Изображение слайда

Слайд 4

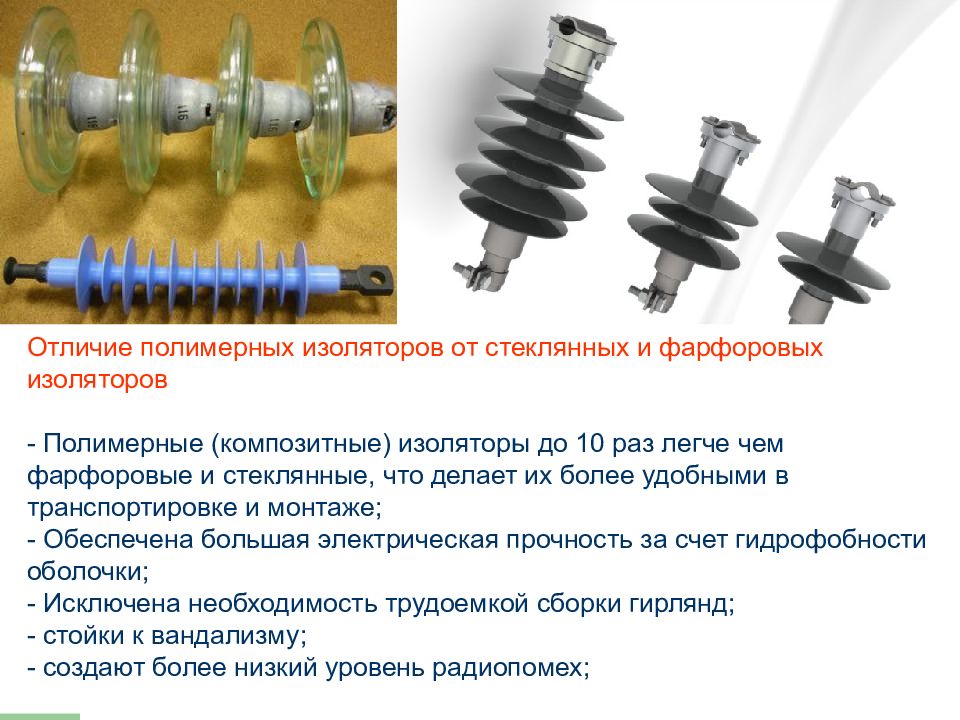

Отличие полимерных изоляторов от стеклянных и фарфоровых изоляторов - Полимерные (композитные) изоляторы до 10 раз легче чем фарфоровые и стеклянные, что делает их более удобными в транспортировке и монтаже; - Обеспечена большая электрическая прочность за счет гидрофобности оболочки; - Исключена необходимость трудоемкой сборки гирлянд; - стойки к вандализму; - создают более низкий уровень радиопомех;

Изображение слайда

Слайд 5

По способу крепления на опоре Штыревые изоляторы  (крепятся на крюках или штырях) применяются на воздушных линиях до 35 кВ Подвесные изоляторы  (собираются в гирлянду и крепятся специальной  арматурой ) применяются на ВЛ 35 кВ и выше. Линейные  о порные изоляторы  (крепятся к траверсам или стойкам опор ЛЭП с помощью болтов ) применяются на ВЛ до 154 кВ (в отечественной практике - на ВЛ 6-10 кВ).

Изображение слайда

Слайд 6

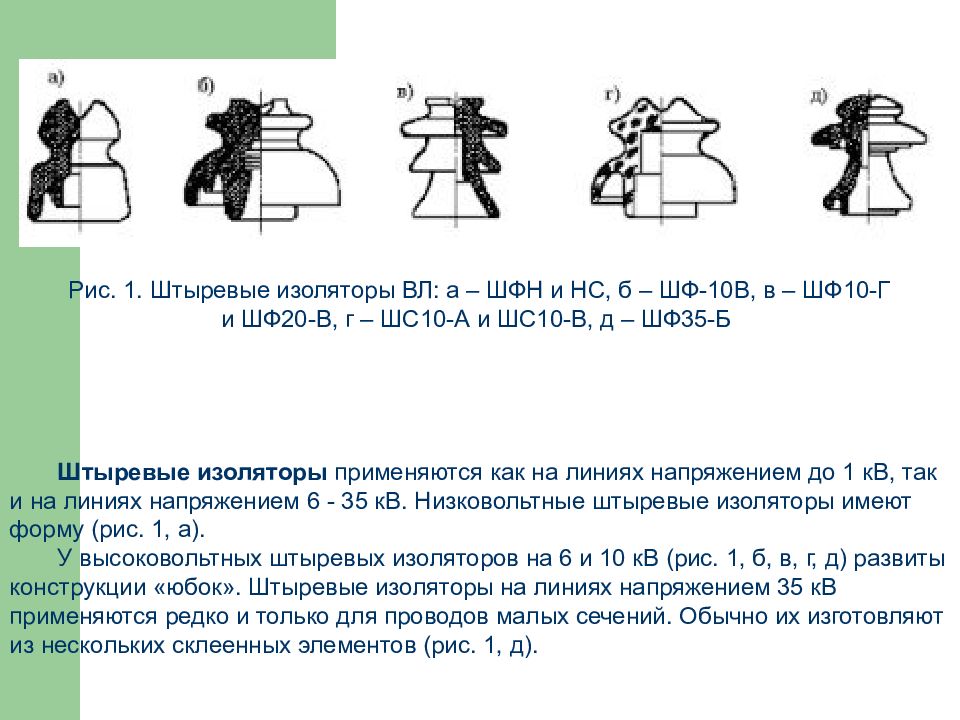

Штыревые изоляторы  применяются как на линиях напряжением до 1 кВ, так и на линиях напряжением 6 - 35 кВ. Низковольтные штыревые изоляторы имеют форму (рис. 1, а). У высоковольтных штыревых изоляторов на 6 и 10 кВ (рис. 1, б, в, г, д) развиты конструкции «юбок». Штыревые изоляторы на линиях напряжением 35 кВ применяются редко и только для проводов малых сечений. Обычно их изготовляют из нескольких склеенных элементов (рис. 1, д). Рис. 1. Штыревые изоляторы ВЛ: а – ШФН и НС, б – ШФ-10В, в – ШФ10-Г и ШФ20-В, г – ШС10-А и ШС10-В, д – ШФ35-Б

Изображение слайда

Слайд 7

Для воздушных линий напряжением 35 кВ с проводами средних и больших сечений, а также для линий более высокого напряжения применяют только подвесные изоляторы  (рис. 2). Подвесные изоляторы состоят из фарфоровой или стеклянной изолирующей части и металлических деталей – шапок и стержней, соединяемых с изолирующей частью посредством цементной связки. Рис. 2. Подвесные изоляторы ВЛ

Изображение слайда

Слайд 8

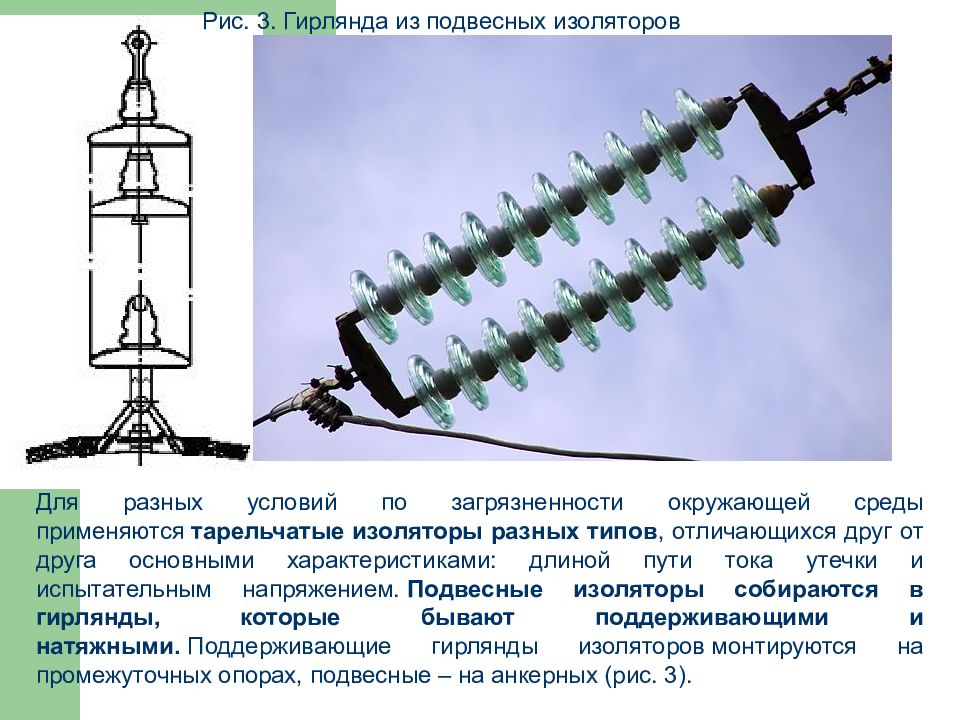

Для разных условий по загрязненности окружающей среды применяются  тарельчатые изоляторы разных типов, отличающихся друг от друга основными характеристиками: длиной пути тока утечки и испытательным напряжением.  Подвесные изоляторы собираются в гирлянды, которые бывают поддерживающими и натяжными.  Поддерживающие гирлянды изоляторов монтируются на промежуточных опорах, подвесные – на анкерных (рис. 3). Рис. 3. Гирлянда из подвесных изоляторов

Изображение слайда

Слайд 9

Характеристики поддерживающих гирлянд изоляторов ВЛ 35—330 кВ Параметр Марка изолятора Значение параметра при U ном, кВ 35 110 150 220 330 n из ПФ70-В ПС70-Б 3 3 7 8 9 10 13 14 19 21 l г, м ПФ70-В ПС70-Б 0,69 0,68 1,25 1,35 1,5 1,6 2,2 2,3 3,0 3,2 m г, кг ПФ70-В ПС70-Б 19 16 38 36 47 45 72 67 118 111

Изображение слайда

Изображение слайда

Слайд 13

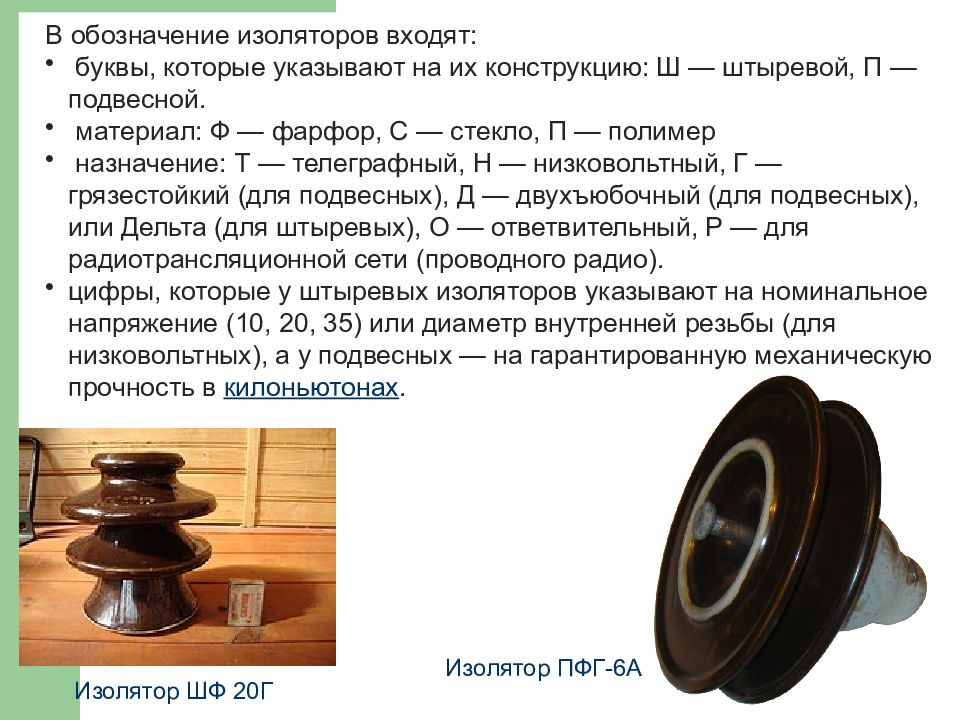

В обозначение изоляторов входят: буквы, которые указывают на их конструкцию: Ш — штыревой, П — подвесной. материал: Ф — фарфор, С — стекло, П — полимер назначение: Т — телеграфный, Н — низковольтный, Г — грязестойкий (для подвесных), Д — двухъюбочный (для подвесных), или Дельта (для штыревых), О — ответвительный, Р — для радиотрансляционной сети (проводного радио). цифры, которые у штыревых изоляторов указывают на номинальное напряжение (10, 20, 35) или диаметр внутренней резьбы (для низковольтных), а у подвесных — на гарантированную механическую прочность в  килоньютонах. Изолятор ШФ 20Г Изолятор ПФГ-6А

Изображение слайда

Последний слайд презентации: Изоляторы воздушных линий электропередач

Изображение слайда
