Рельефом называются выпуклости и неровности земной поверхности (возвышенности, ямы, лощины, овраги, промоины и т. д.). Формы земной поверхности изображаются коричневым цветом, камни и скалы - черным
Горизонтали (изогипсы) – это линии на карте, соединяющие точки земной поверхности с одинаковой абсолютной высотой и в совокупности передающие форму рельефа
В основном, на спортивных картах используется высота сечения рельефа 2,5 м и 5 м при масштабе карты 1: 10000 и 1: 15000. Такая высота сечения рельефа позволяет показать горизонталями все формы изображаемого рельефа с нужной для соревнований точностью и наглядностью
Для отображения вертикального интервала на российских картах ставят букву Н (или h ) (от английского слова height - высота) и через знак "равно" (или без него) указывают перепад высоты между двумя соседними горизонталями в метрах
Элементы рельефа – наиболее объективные и достоверные, трехмерные объекты «чтения карты»; они наиболее стабильны по времени по сравнению с другими компонентами ландшафта, их внешний облик мало изменяется по мере смены времен года
Для того чтобы на карте можно было легко отличить возвышенность от углубления, на отдельных горизонталях перпендикулярно к ним ставят маленькие черточки ( бергштрихи ), показывающие направление ската
Крутизна склона Обратите внимание на расстояние между горизонталями. Чем оно меньше, тем круче склон, и наоборот, большие промежутки между горизонталями указывают на пологое место.
На рисунке мы видим на вершине холма две макушки, изображенные вспомогательной горизонталью

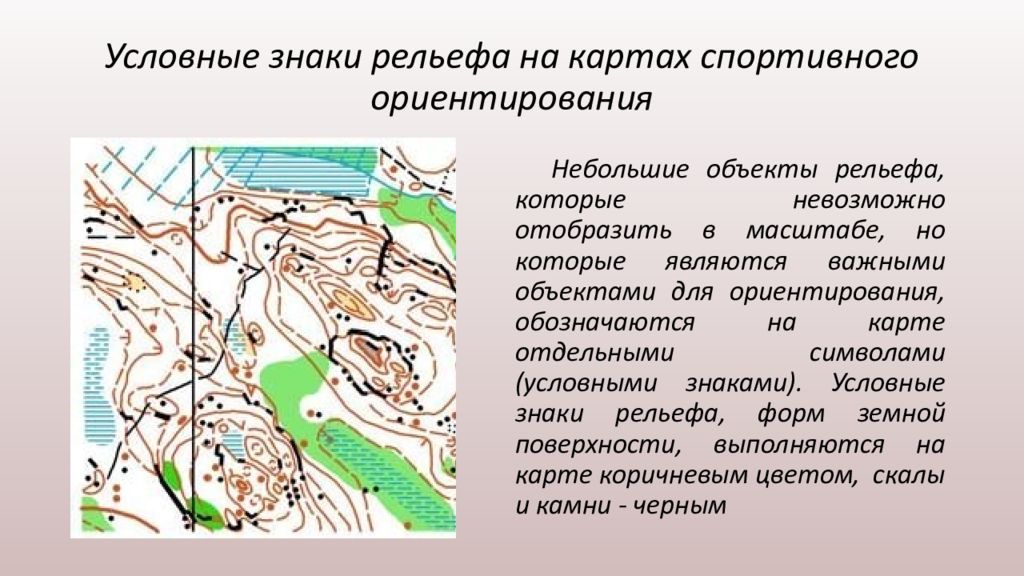

Небольшие объекты рельефа, которые невозможно отобразить в масштабе, но которые являются важными объектами для ориентирования, обозначаются на карте отдельными символами (условными знаками). У словные знаки рельефа, форм земной поверхности, выполняются на карте коричневым цветом, скалы и камни - черным
Отображение форм земной поверхности осуществляется посредством очень подробных кривых линий (горизонталей), дополненных специальными знаками небольших бугров, ям и т.п.
Скалы - специальная категория земной поверхности. Отображение камней даёт полезную информацию об опасности и проходимости. Отдельные камни (валуны) являются хорошими ориентирами и точками для постановки КП. Скалы показываются чёрным цветом, чтобы они отличались от отображения других форм земной поверхности

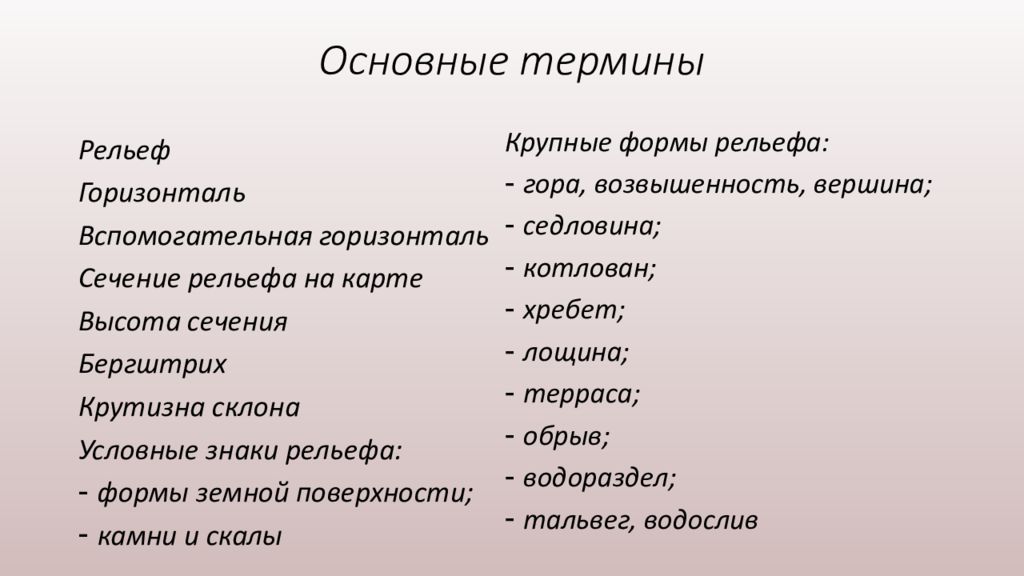

Рельеф Горизонталь Вспомогательная горизонталь Сечение рельефа на карте Высота сечения Бергштрих Крутизна склона Условные знаки рельефа: ф ормы земной поверхности; к амни и скалы Крупные формы рельефа: гора, возвышенность, вершина; с едловина; к отлован; х ребет; л ощина; терраса; о брыв; в одораздел; т альвег, водослив
Формы рельефа местности могут быть очень разнообразными. Невозможно предусмотреть условные знаки для всех форм рельефа, которые могут встретиться в природе. Поэтому объекты рельефа наносятся на карту особым образом. В обозначении объектов рельефа карте используется горизонталь и специальные знаки
Найдите изображение, соответствующее форме рельефа
на местности н а карте
Любая карта всегда имеет основной целью предоставить подробную, точную и достоверную информацию обо всех особенностях участка земной поверхности, а изображение рельефа этого участка составляет наиболее важную часть содержания карты
