Кафедра общей физики и ядерного синтеза учебная лаборатория “Механика и молекулярная физика” Физический эксперимент. Статистическая обработка результатов физического эксперимента Московский энергетический институт Москва 2005 © профессор А.Н.Седов, доцент Д.А.Иванов
Физические измерения Измерительные приборы Погрешность измерения Погрешность прямого измерения Погрешность косвенного измерения Пример измерений и статистической обработки результатов измерений
Измерения составляют неотъемлемую часть научных исследований и инженерной деятельности. Д.И. Менделеев, который был великим теоретиком и экспериментатором, писал: «Наука начинается там, где начинают измерять. Точная наука немыслима без меры» 1834 -1907

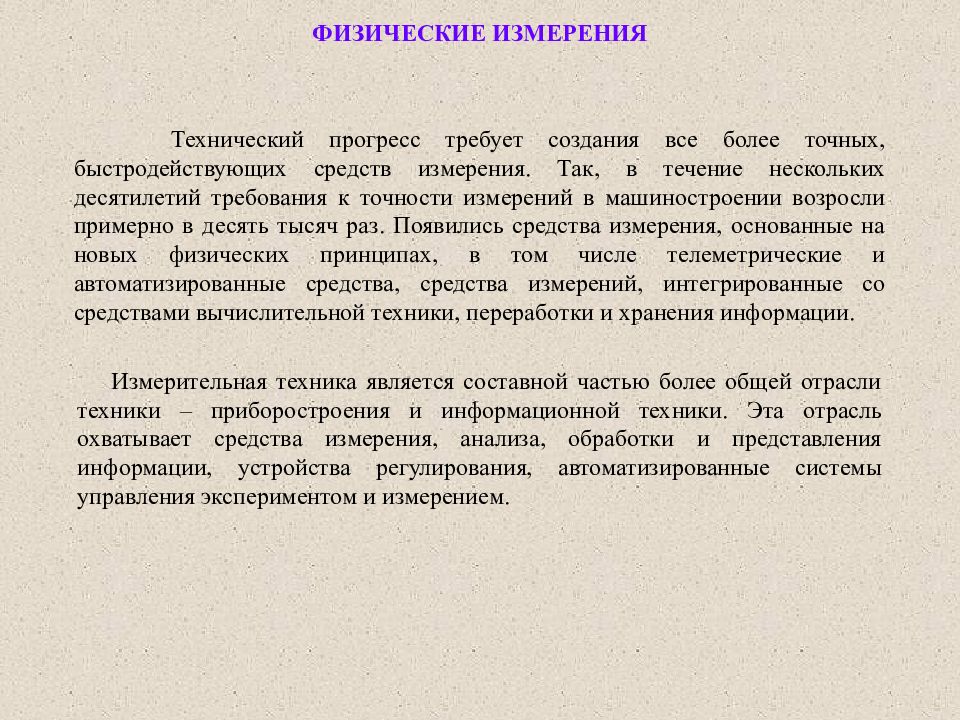

Технический прогресс требует создания все более точных, быстродействующих средств измерения. Так, в течение нескольких десятилетий требования к точности измерений в машиностроении возросли примерно в десять тысяч раз. Появились средства измерения, основанные на новых физических принципах, в том числе телеметрические и автоматизированные средства, средства измерений, интегрированные со средствами вычислительной техники, переработки и хранения информации. Измерительная техника является составной частью более общей отрасли техники – приборостроения и информационной техники. Эта отрасль охватывает средства измерения, анализа, обработки и представления информации, устройства регулирования, автоматизированные системы управления экспериментом и измерением.

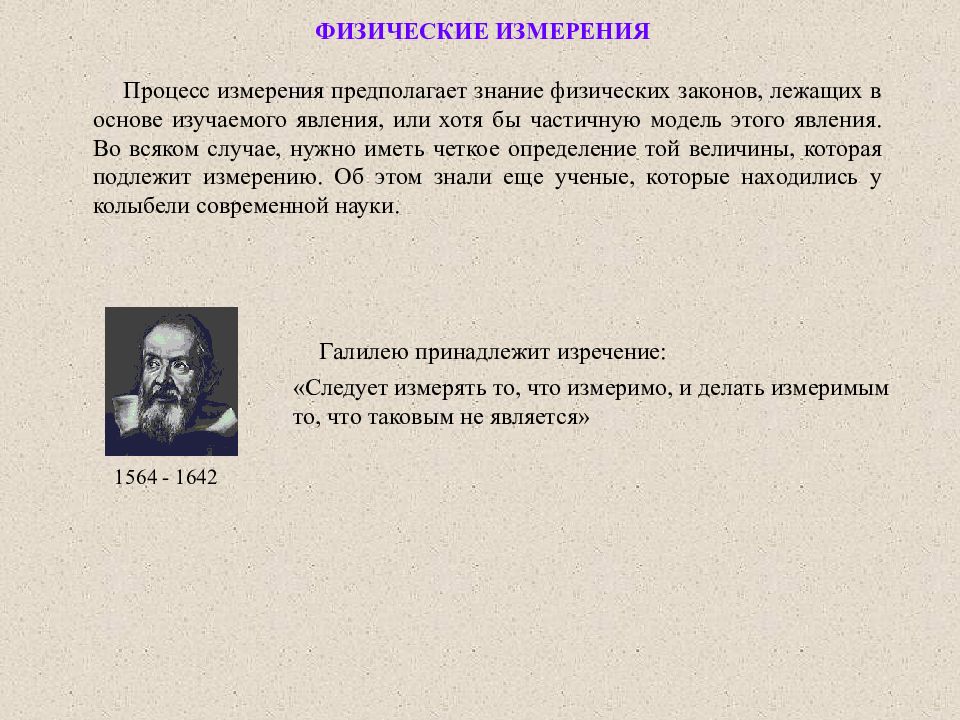

Процесс измерения предполагает знание физических законов, лежащих в основе изучаемого явления, или хотя бы частичную модель этого явления. Во всяком случае, нужно иметь четкое определение той величины, которая подлежит измерению. Об этом знали еще ученые, которые находились у колыбели современной науки. 1564 - 1642 Галилею принадлежит изречение: «Следует измерять то, что измеримо, и делать измеримым то, что таковым не является»
Цель эксперимента – определить значение физической величины. Значение физической величины – это ее оценка в виде некоторого числа принятых для нее единиц измерения. Измерение – нахождение значения физической величины с помощью специальных технических средств (измерительных приборов). Измерения могут быть прямыми, при которых значение физической величины находят непосредственно из опытных данных (показания измерительных приборов), и косвенными, при которых значение физической величины рассчитывают на основании известной зависимости между этой величиной и величинами, определяемыми путем прямых измерений. Основное качество измерения – его точность. Оценка точности результата измерения – неотъемлемая часть эксперимента. Эту оценку можно сделать, найдя погрешность измерения.
Измерение диаметра сверла штангенциркулем
Измерение диаметра отверстия штангенциркулем
Измерение времени секундомером
Любая физическая величина обладает истинным значением, идеальным образом отражающим соответствующие свойства объекта. Однако, несовершенство средств измерений, физическая природа самой измеряемой величины, а также другие факторы приводят к тому, что эксперимент дает не истинное значение физической величины, а ее приближенное значение. Действительным значением физической величины называют значение физической величины, найденное экспериментальным путем. Это значение должно быть достаточно близко к истинному значению, чтобы быть использованным вместо него. При многократных измерениях в качестве действительного значения физической величины принимают среднее арифметическое значение результатов измерений. х х i х 1
х Погрешность измерения – отклонение результата измерения от истинного значения. При многократных измерениях оценка погрешности производится следующим образом: x Доверительный интервал 1.Проводят серию из n измерений. 2.Вычисляют среднее арифметическое значение результатов измерений. 3.Используя методы математической статистики и теории вероятностей определяют ширину доверительного интервала, о котором известно, что истинное значение измеряемой физической величины лежит в его пределах с заданной вероятностью. 4.Абсолютную погрешность принимают равной половине ширины доверительного интервала. 5.Значение измеренной физической величины записывают в виде Эта запись эквивалентна утверждению, что истинное значение находится в пределах доверительного интервала:

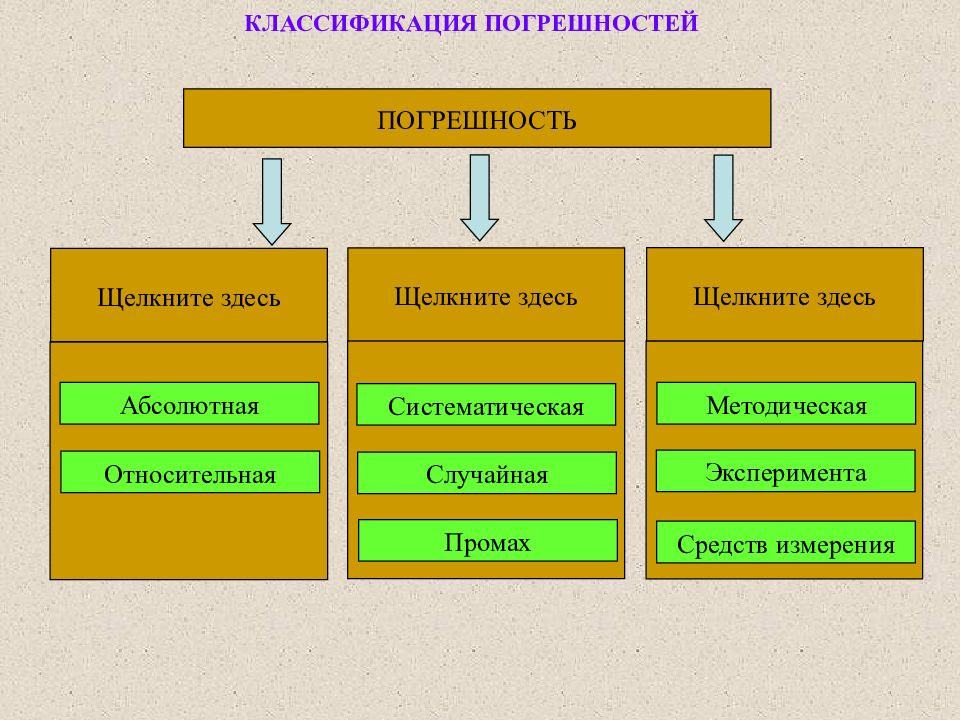

КЛАССИФИКАЦИЯ ПОГРЕШНОСТЕЙ ПОГРЕШНОСТЬ По закономерностям проявления По форме числового выражения По источнику появления Абсолютная Относительная Систематическая Случайная Промах Методическая Средств измерения Эксперимента
КЛАССИФИКАЦИЯ ПОГРЕШНОСТЕЙ ПОГРЕШНОСТЬ Щелкните здесь Щелкните здесь Щелкните здесь Абсолютная Относительная Систематическая Случайная Промах Методическая Средств измерения Эксперимента

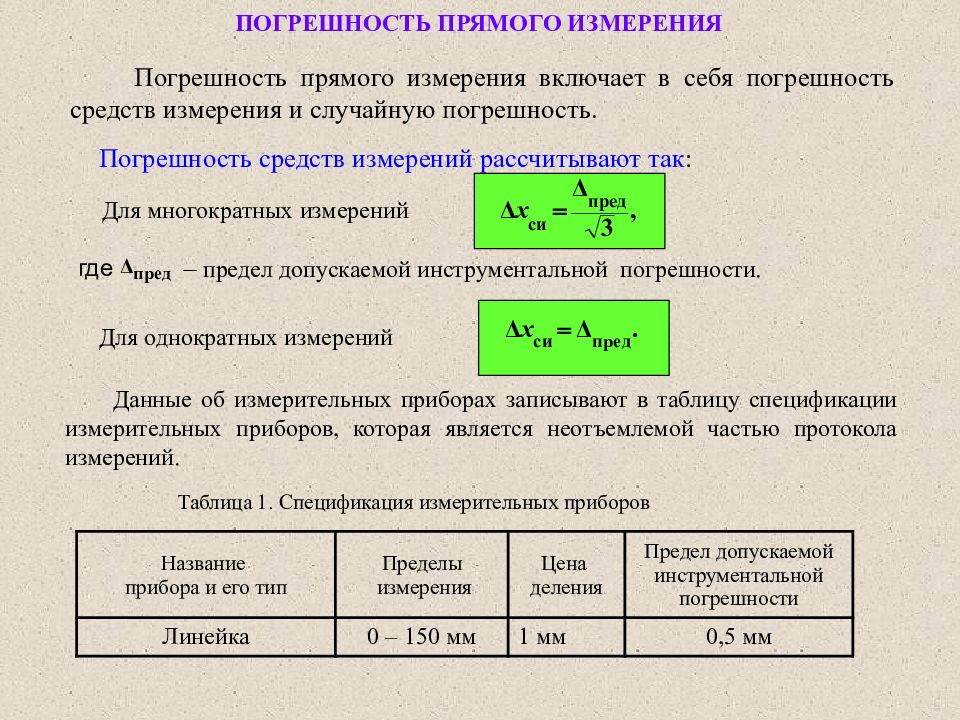

ПОГРЕШНОСТЬ ПРЯМОГО ИЗМЕРЕНИЯ где – предел допускаемой инструментальной погрешности. Погрешность средств измерений рассчитывают так : Погрешность прямого измерения включает в себя погрешность средств измерения и случайную погрешность. Данные об измерительных приборах записывают в таблицу спецификации измерительных приборов, которая является неотъемлемой частью протокола измерений. Таблица 1. Спецификация измерительных приборов Название прибора и его тип Пределы измерения Цена деления Предел допускаемой инструментальной погрешности Линейка 0 – 150 мм 1 мм 0,5 мм Для многократных измерений Для однократных измерений
ПОГРЕШНОСТЬ ПРЯМОГО ИЗМЕРЕНИЯ Для измерительных приборов с непрерывным отсчетом (линейка, транспортир и т.п.) предел допускаемой инструментальной погрешности принимается равным половине цены деления шкалы. Цена деления линейки 1 мм

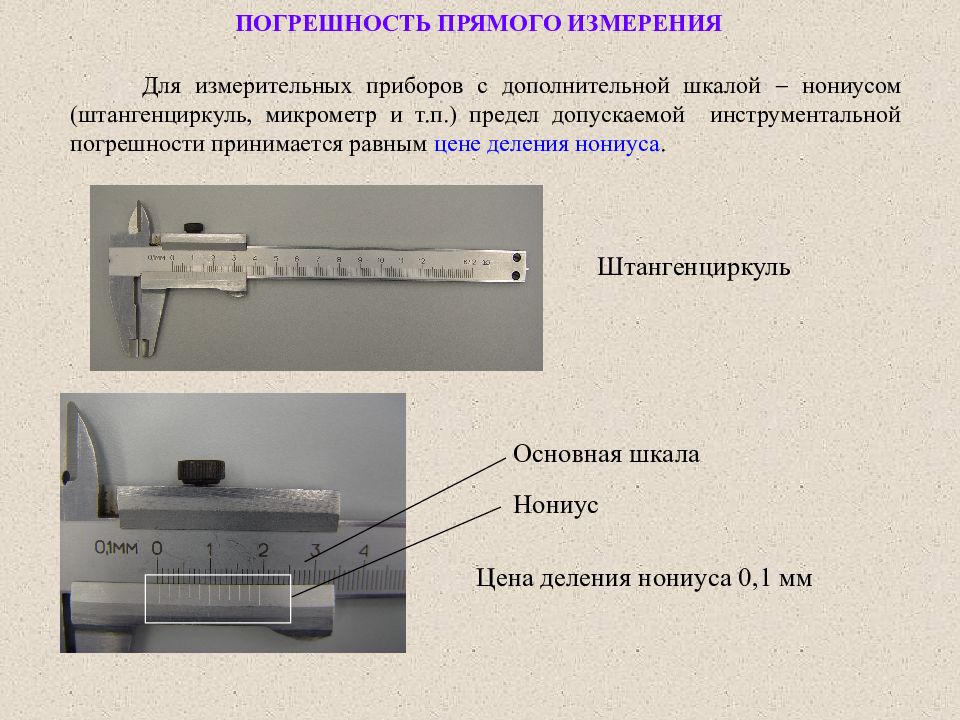

ПОГРЕШНОСТЬ ПРЯМОГО ИЗМЕРЕНИЯ Для измерительных приборов с дополнительной шкалой нониусом (штангенциркуль, микрометр и т.п.) предел допускаемой инструментальной погрешности принимается равным цене деления нониуса. Штангенциркуль Цена деления нониуса 0,1 мм Нониус Основная шкала

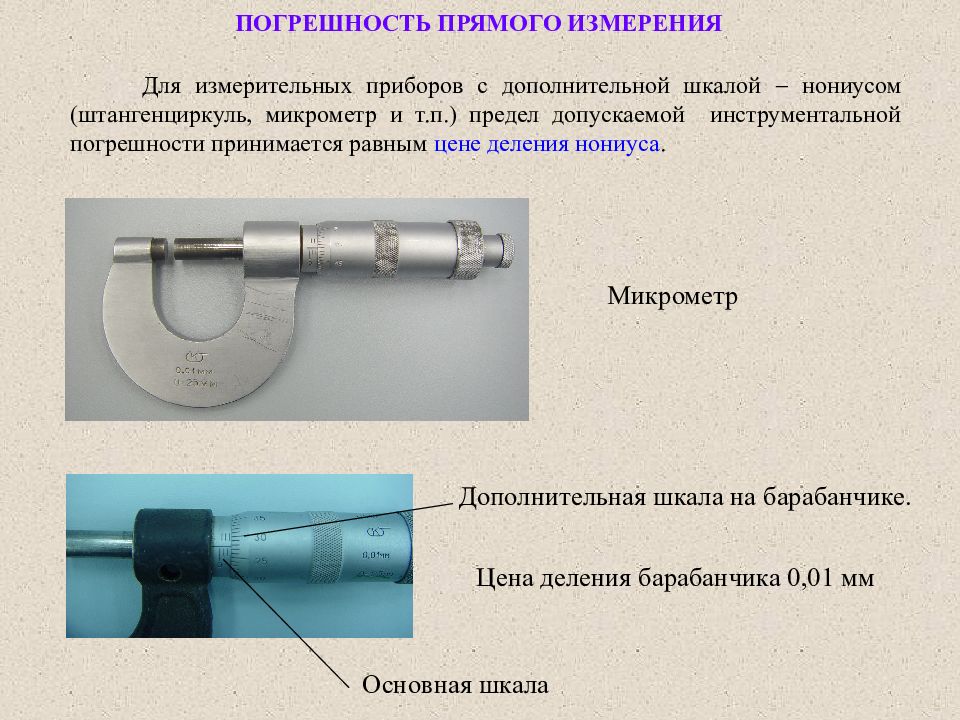

ПОГРЕШНОСТЬ ПРЯМОГО ИЗМЕРЕНИЯ Для измерительных приборов с дополнительной шкалой нониусом (штангенциркуль, микрометр и т.п.) предел допускаемой инструментальной погрешности принимается равным цене деления нониуса. Микрометр Основная шкала Дополнительная шкала на барабанчике. Цена деления барабанчика 0,01 мм

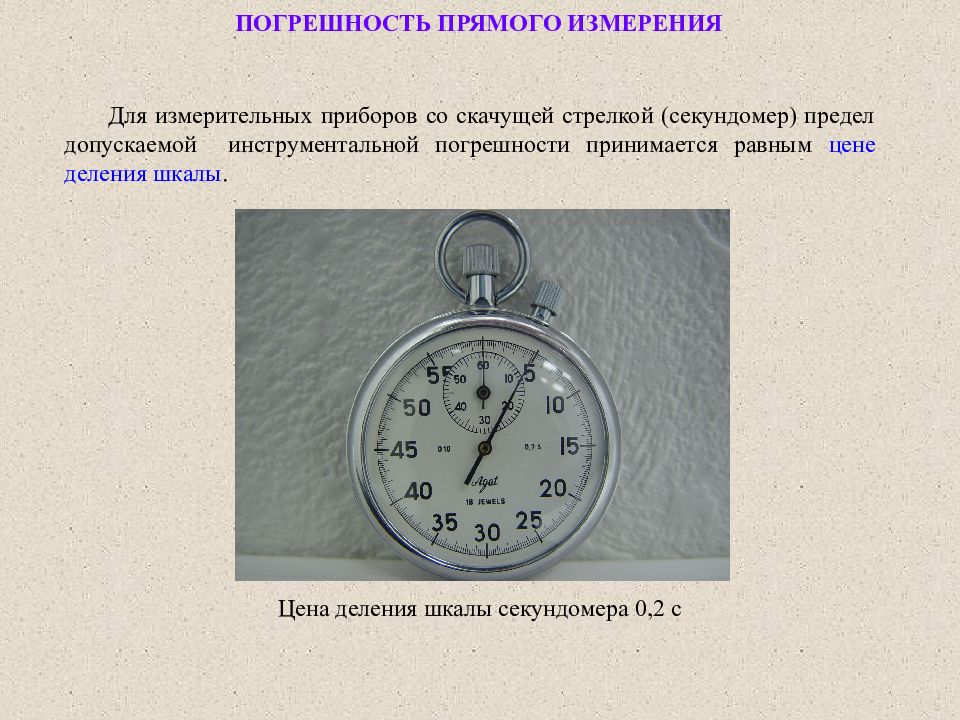

ПОГРЕШНОСТЬ ПРЯМОГО ИЗМЕРЕНИЯ Для измерительных приборов со скачущей стрелкой (секундомер) предел допускаемой инструментальной погрешности принимается равным цене деления шкалы. Цена деления шкалы секундомера 0,2 с

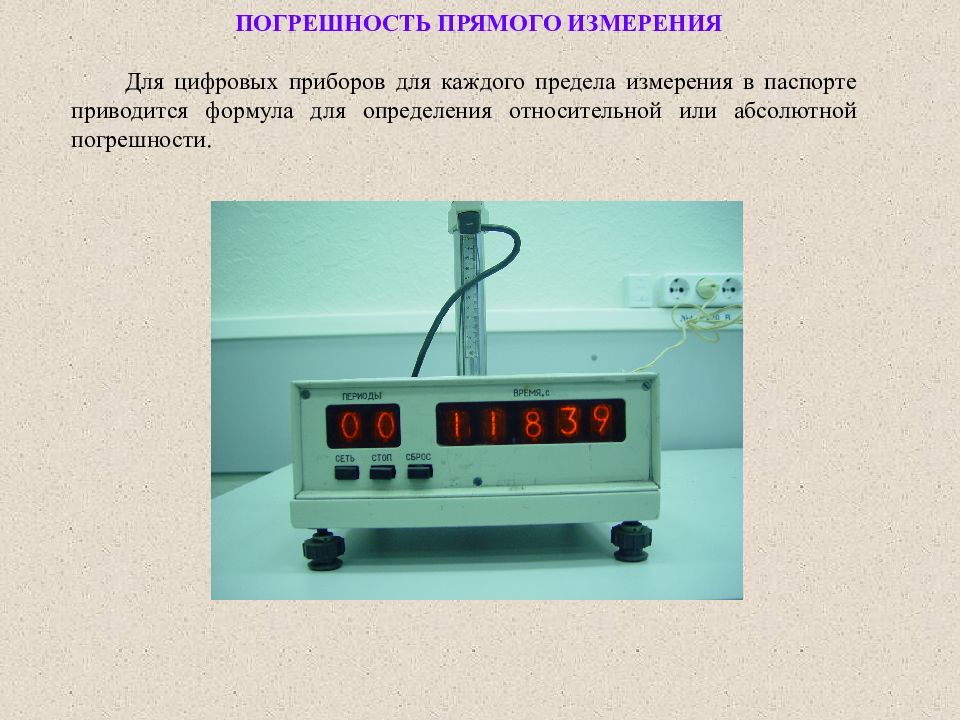

ПОГРЕШНОСТЬ ПРЯМОГО ИЗМЕРЕНИЯ Для цифровых приборов для каждого предела измерения в паспорте приводится формула для определения относительной или абсолютной погрешности.

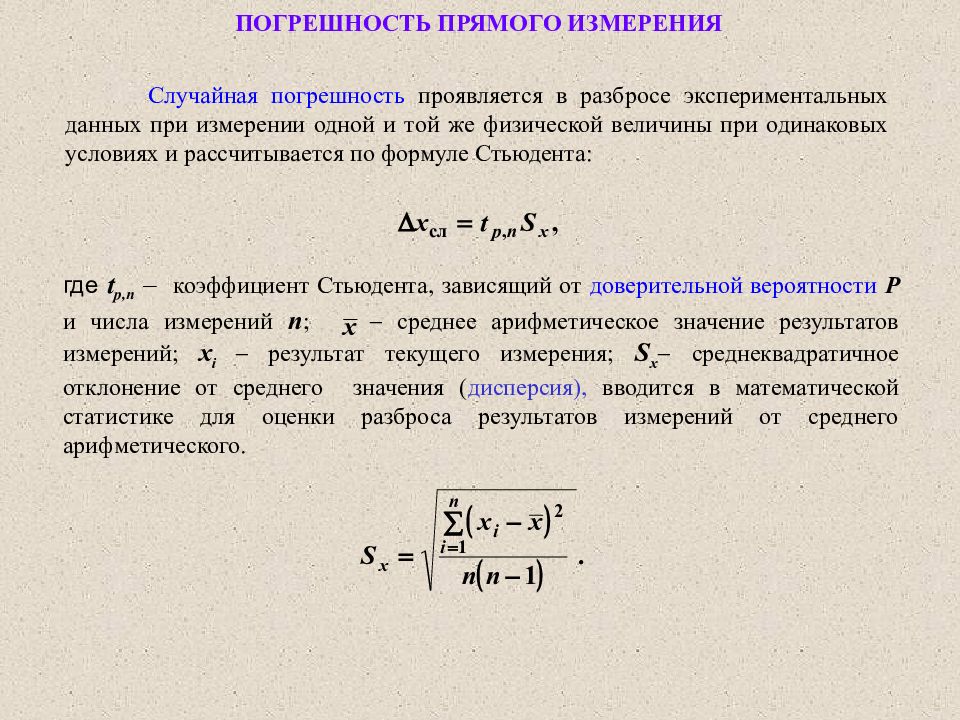

ПОГРЕШНОСТЬ ПРЯМОГО ИЗМЕРЕНИЯ где t p,n – коэффициент Стьюдента, зависящий от доверительной вероятности P и числа измерений n ; среднее арифметическое значение результатов измерений; x i результат текущего измерения; S x среднеквадратичное отклонение от среднего значения ( дисперсия), вводится в математической статистике для оценки разброса результатов измерений от среднего арифметического. Случайная погрешность проявляется в разбросе экспериментальных данных при измерении одной и той же физической величины при одинаковых условиях и рассчитывается по формуле Стьюдента:

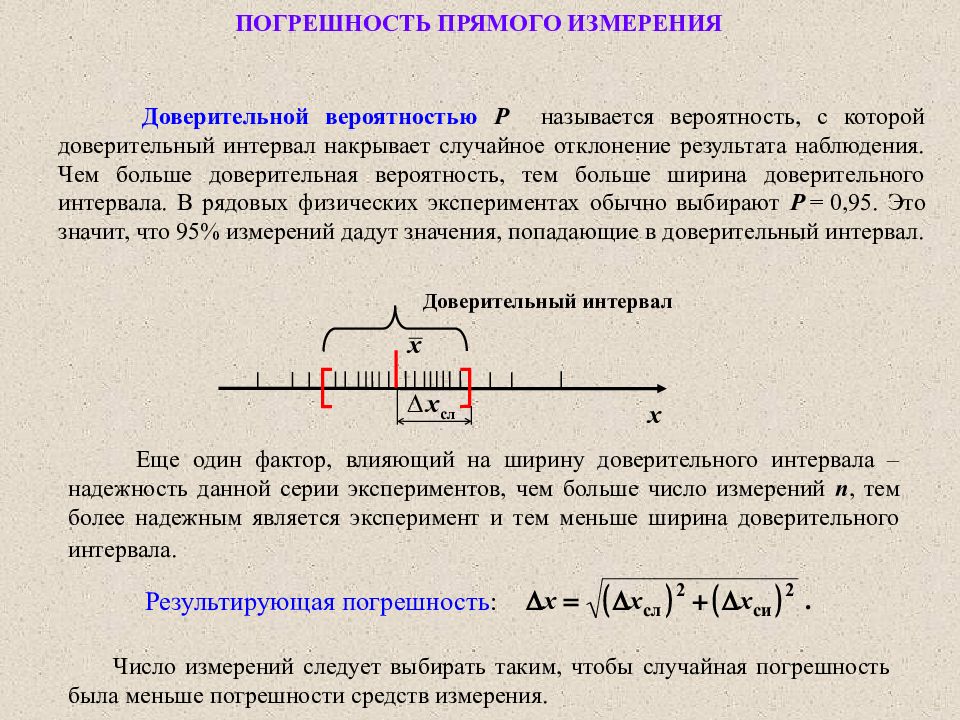

ПОГРЕШНОСТЬ ПРЯМОГО ИЗМЕРЕНИЯ Результирующая погрешность : Доверительной вероятностью Р называется вероятность, с которой доверительный интервал накрывает случайное отклонение результата наблюдения. Чем больше доверительная вероятность, тем больше ширина доверительного интервала. В рядовых физических экспериментах обычно выбирают Р = 0,95. Это значит, что 95% измерений дадут значения, попадающие в доверительный интервал. х x сл Доверительный интервал Еще один фактор, влияющий на ширину доверительного интервала – надежность данной серии экспериментов, чем больше число измерений n, тем более надежным является эксперимент и тем меньше ширина доверительного интервала. Число измерений следует выбирать таким, чтобы случайная погрешность была меньше погрешности средств измерения.
Пусть при косвенном измерении искомое значение физической величины y находят из соотношения y = f ( x 1, x 2, x 3,...), где x 1, x 2, … x i – значения физических величин, найденные в результате прямых измерений, или заданные как данные установки. Абсолютная погрешность косвенного измерения определяется по формуле где x i – погрешности прямых измерений; частные производные. ПОГРЕШНОСТЬ КОСВЕННОГО ИЗМЕРЕНИЯ При косвенном измерении искомое значение физической величины рассчитывают используя известную зависимость (формулу) между этой величиной и другими величинами, определяемыми путем прямых измерений. В формулу кроме результатов прямых измерений могут входить также физические постоянные, табличные значения и данные экспериментальной установки.
то в этом случае удобно вывести формулу для абсолютной погрешности Пример: Если искомая величина определяется суммой ПОГРЕШНОСТЬ КОСВЕННОГО ИЗМЕРЕНИЯ
Если искомая величина определяется произведением степенных функций то в этом случае удобно сначала вывести формулу и вычислить относительную погрешность Пример: ПОГРЕШНОСТЬ КОСВЕННОГО ИЗМЕРЕНИЯ и затем абсолютную погрешность

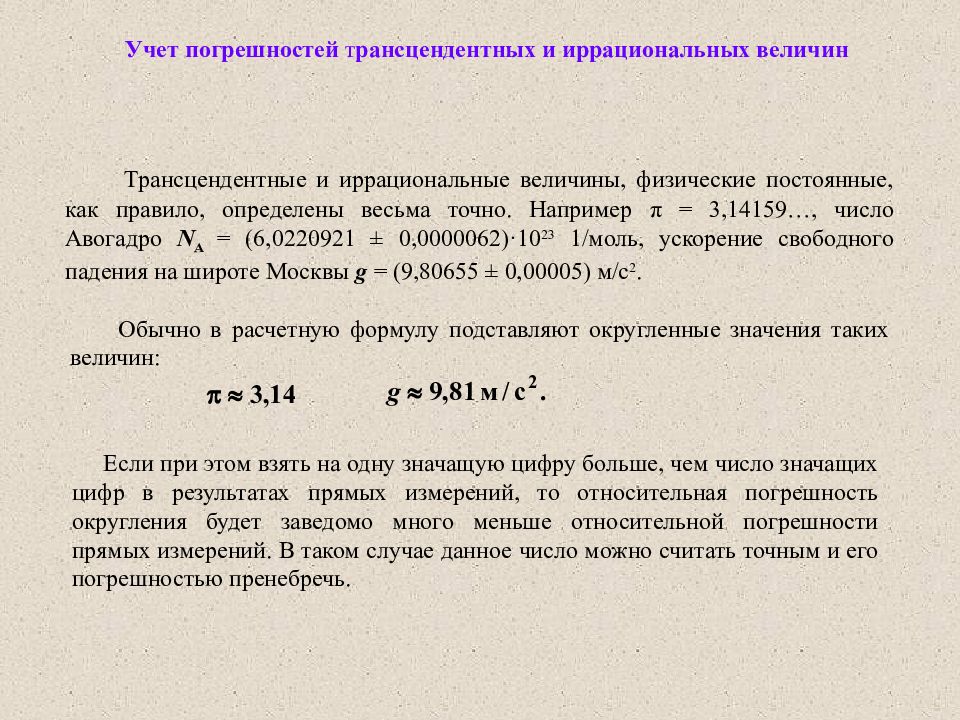

Трансцендентные и иррациональные величины, физические постоянные, как правило, определены весьма точно. Например π = 3,14159…, число Авогадро N А = (6,0220921 ± 0,0000062) · 10 23 1/моль, ускорение свободного падения на широте Москвы g = (9,80655 ± 0,00005) м/с 2. Учет погрешностей т рансцендентных и иррациональных величин Обычно в расчетную формулу подставляют округленные значения таких величин: Если при этом взять на одну значащую цифру больше, чем число значащих цифр в результатах прямых измерений, то относительная погрешность округления будет заведомо много меньше относительной погрешности прямых измерений. В таком случае данное число можно считать точным и его погрешностью пренебречь.

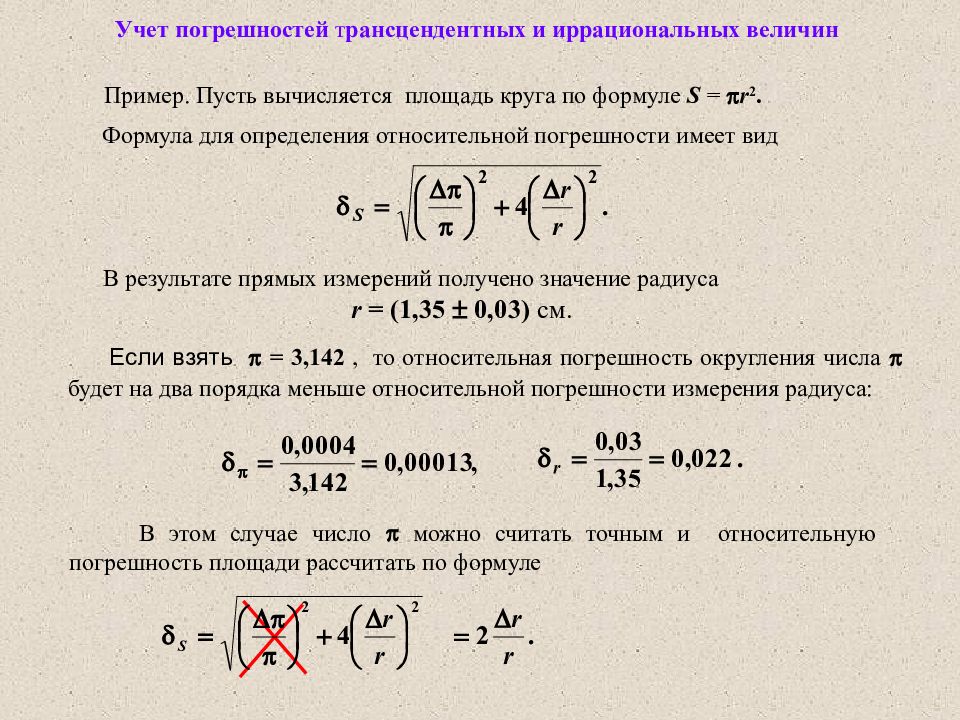

Пример. Пусть вычисляется площадь круга по формуле S = r 2. Если взять = 3,142, то относительная погрешность округления числа будет на два порядка меньше относительной погрешности измерения радиуса: В результате прямых измерений получено значение радиуса r = (1,35 0,03) см. Учет погрешностей т рансцендентных и иррациональных величин В этом случае число можно считать точным и относительную погрешность площади рассчитать по формуле Формула для определения относительной погрешности имеет вид
Погрешность табличных данных и данных установок принимается равной половине единицы последнего разряда значения, приведенного в таблице или на установке. Учет погрешностей физических постоянных, табличных значений, данных установок m = ± 0,05 г = 123,02 с, τ = ± 0,005 с l = ± 0,5 мм т = 123,4 г l = 123 мм, 1 2 3 4 5 6 7 8 9 0 – это цифры. 65,32 это число. Число состоит из знака, цифр и разделителя. разряд десятков разряд единиц разряд десятых разряд сотых Половина единицы разряда сотых – 0,005
Необходимо определить объем цилиндра радиусом R и высотой h. h R Радиус цилиндра задан R = 1 8 мм. Высота цилиндра h определяется путем прямого измерения. Измерения проводятся штангенциркулем с ценой деления нониуса 0,1 мм. Таблица 1. Спецификация измерительных приборов Название прибора и его тип Пределы измерения Цена деления Предел допускаемой инструментальной погрешности Штангенциркуль 0 -150 мм 0,1 мм 0,1 мм Данные установки: R = 18 мм; R = ± 0,5 мм. Объем рассчитываем по формуле:

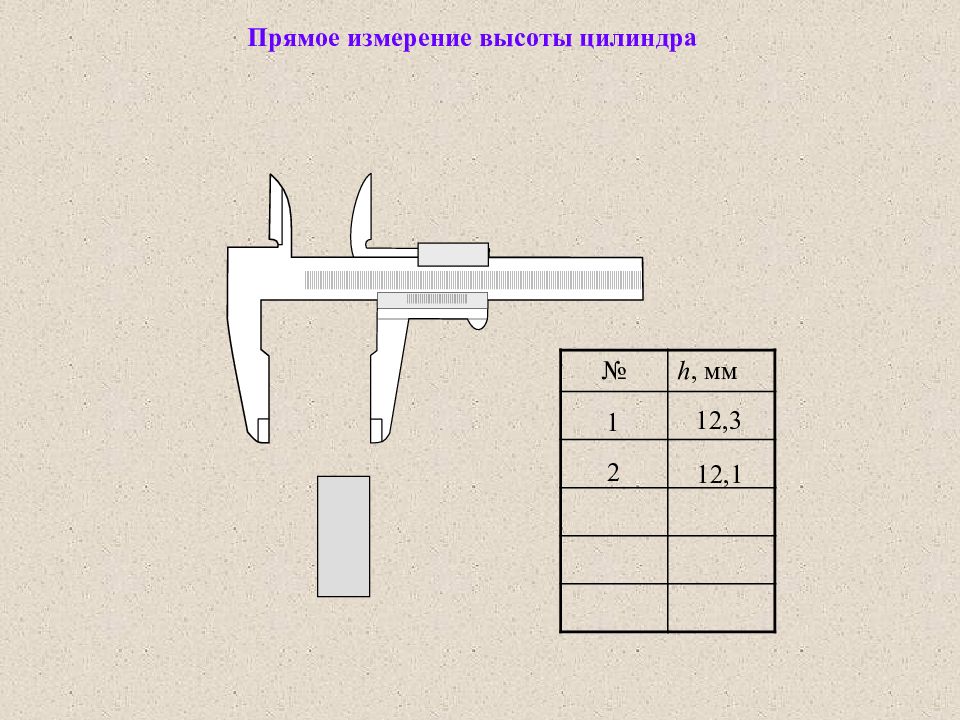

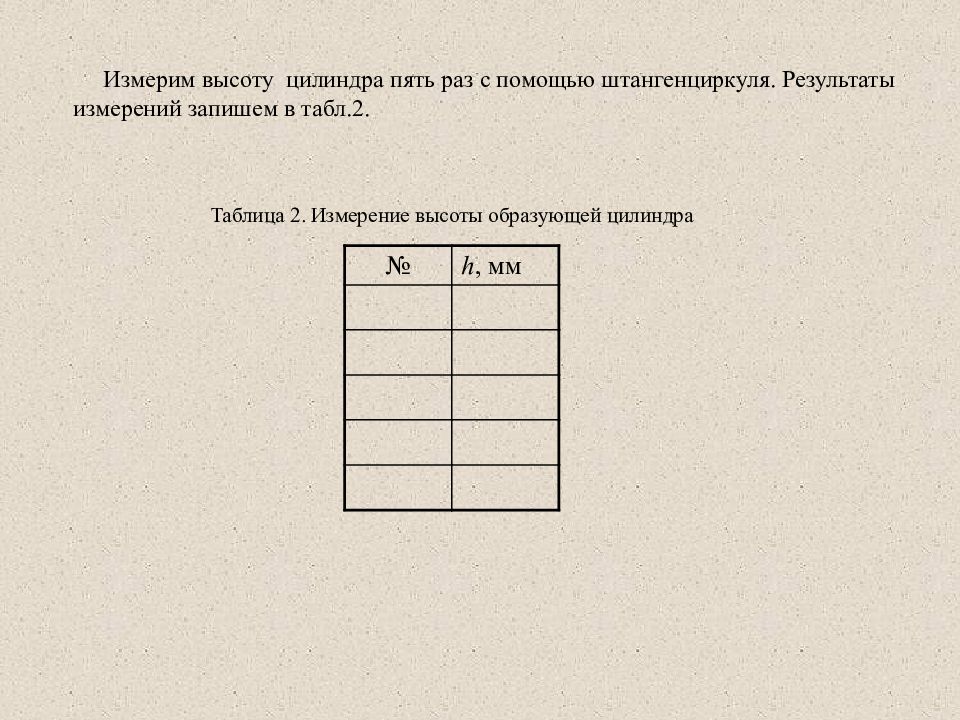

№ h, мм Измерим высоту цилиндра пять раз с помощью штангенциркуля. Результаты измерений запишем в табл.2. Таблица 2. Измерение высоты образующей цилиндра

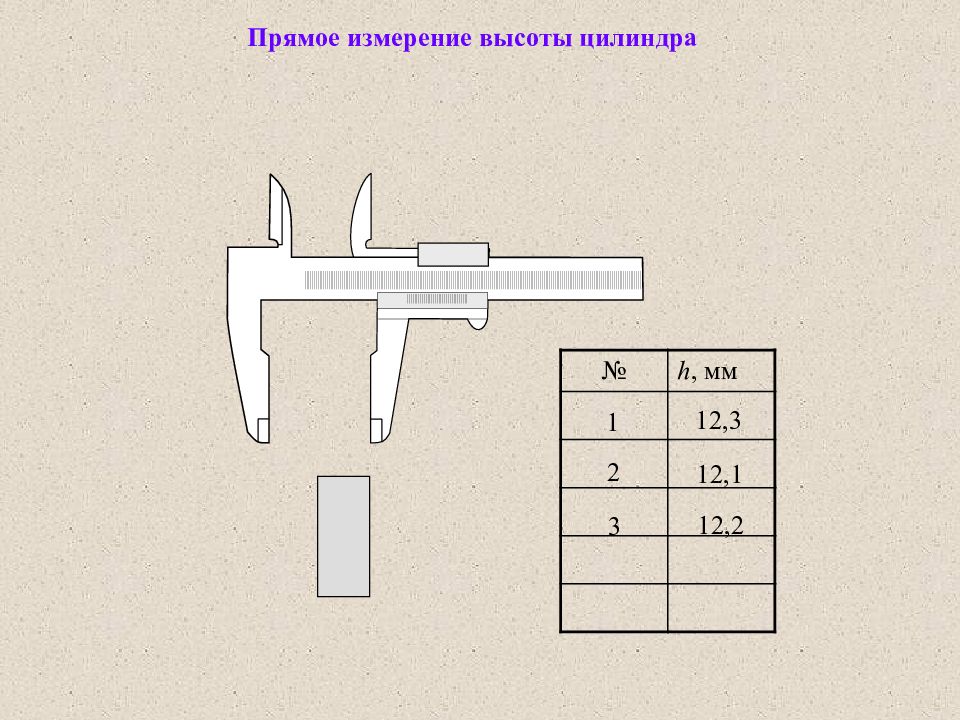

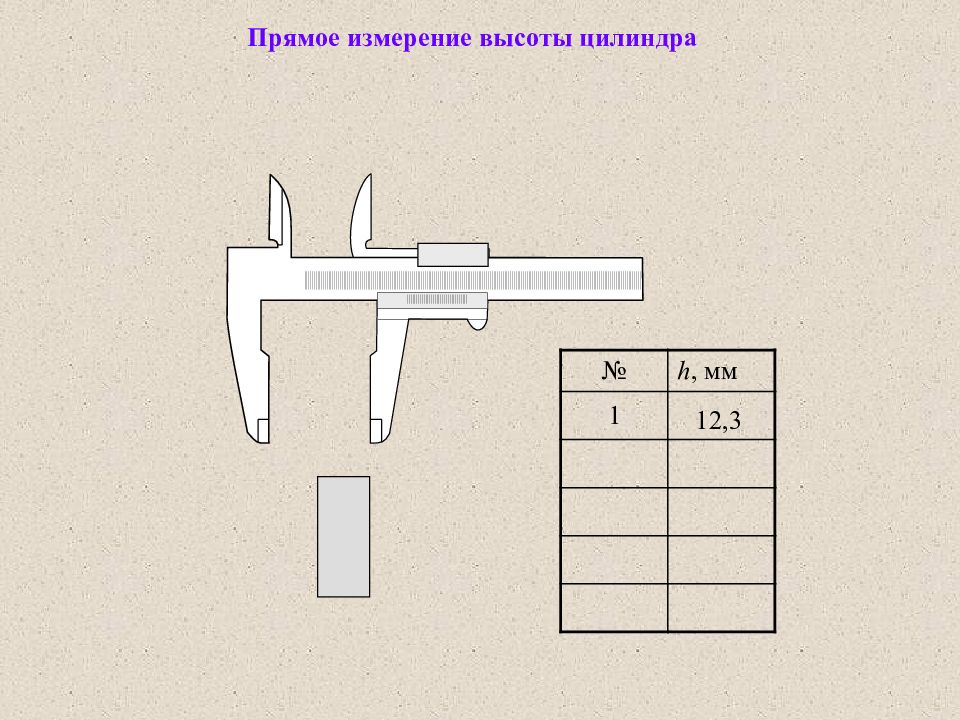

12,3 № h, мм 1
12,3 № h, мм 1 12, 1 2
12,3 № h, мм 1 12, 1 2 12, 2 3

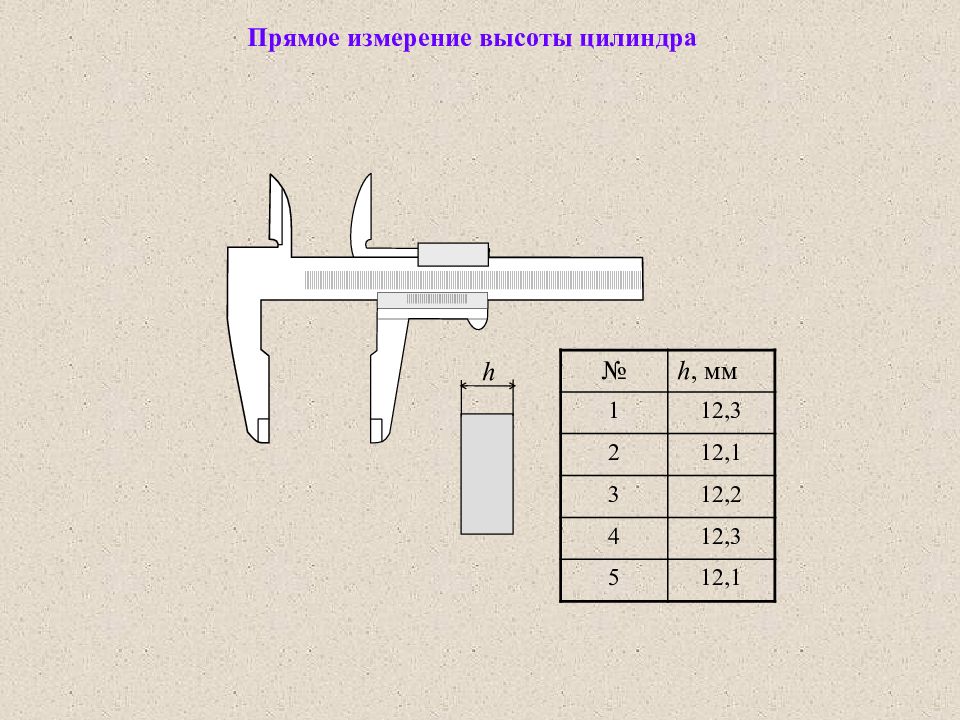

№ h, мм 1 12,3 2 12,1 3 12,2 4 12,3 5 12,1 h

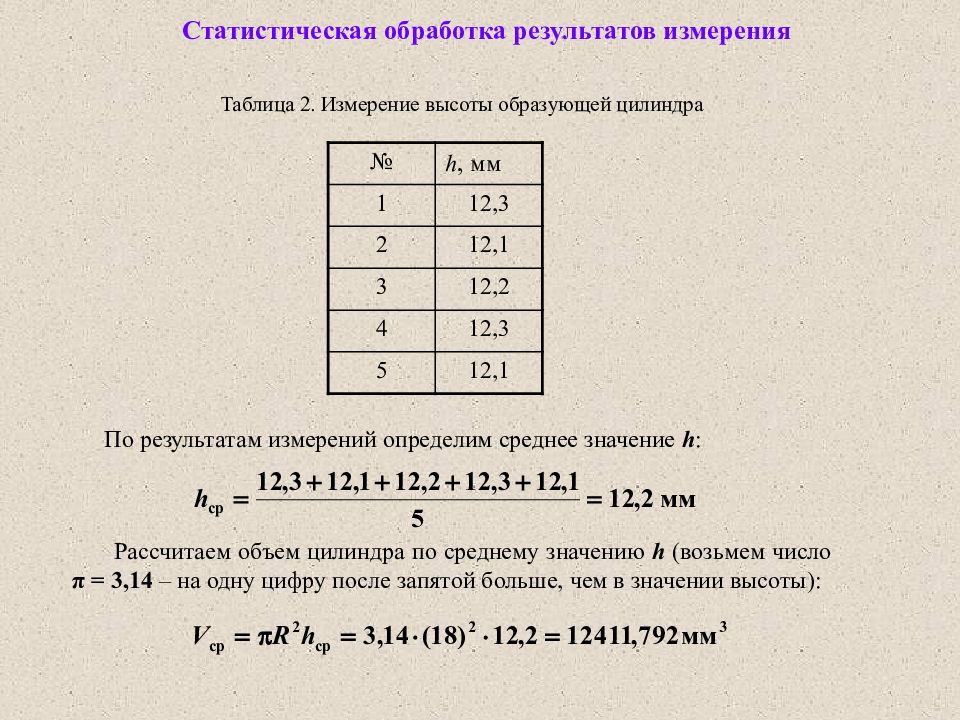

Рассчитаем объем цилиндра по среднему значению h (возьмем число π = 3,14 – на одну цифру после запятой больше, чем в значении высоты) : № h, мм 1 12,3 2 12,1 3 12,2 4 12,3 5 12,1 По результатам измерений определим среднее значение h : Таблица 2. Измерение высоты образующей цилиндра

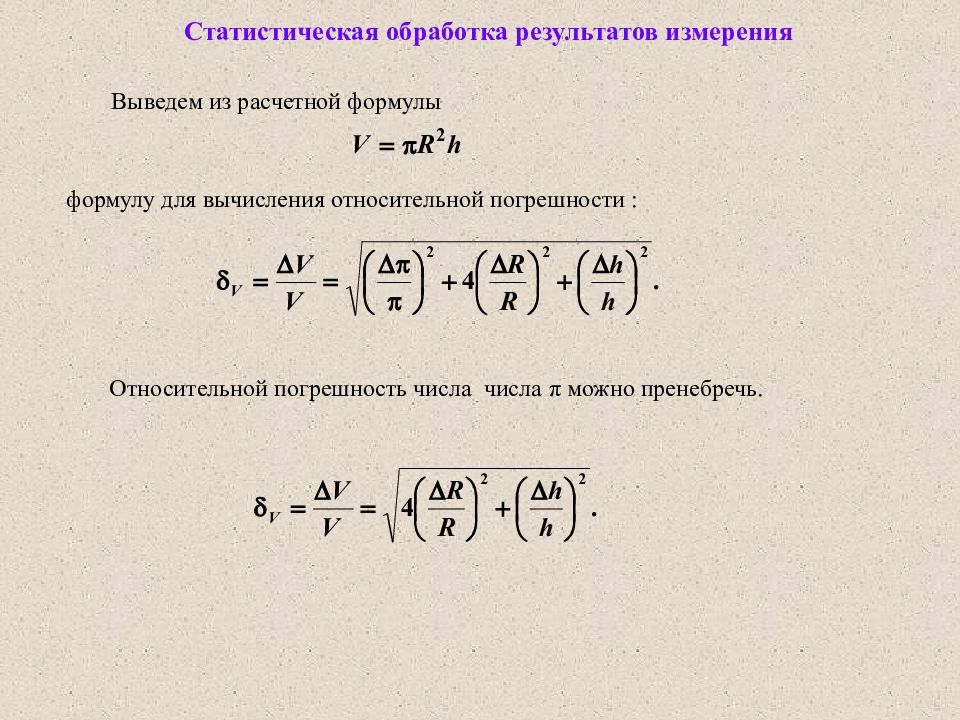

Относительной погрешность числа числа π можно пренебречь. Выведем из расчетной формулы формулу для вычисления относительной погрешности :
№ h, мм 1 12,3 2 12,1 3 12,2 4 12,3 5 12,1 Определим погрешность прямого измерения h. Погрешность средств измерения: Случайную погрешность h сл вычисляем по формуле Для доверительной вероятности P = 0,95 и числа измерений n = 5 коэффициент Стьюдента t p,n = 2,776 ( значения коэффициента Стьюдента приведены в таблице). h сл = 0,34 мм Результирующая абсолютная погрешность :

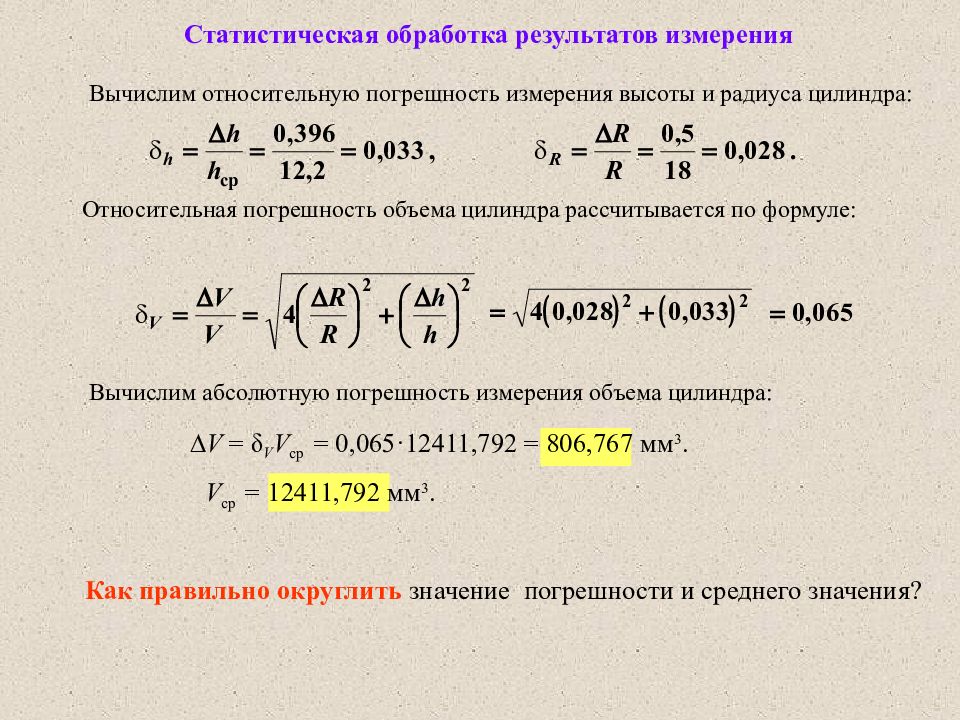

Относительная погрешность объема цилиндра рассчитывается по формуле: Вычислим абсолютную погрешность измерения объема цилиндра: V = δ V V ср = 0,0 65 ·12411,792 = 8 06, 767 мм 3. V ср = 12411,792 мм 3. Как правильно округлить значение погрешности и среднего значения? Вычислим относительную погрешность измерения высоты и радиуса цилиндра:

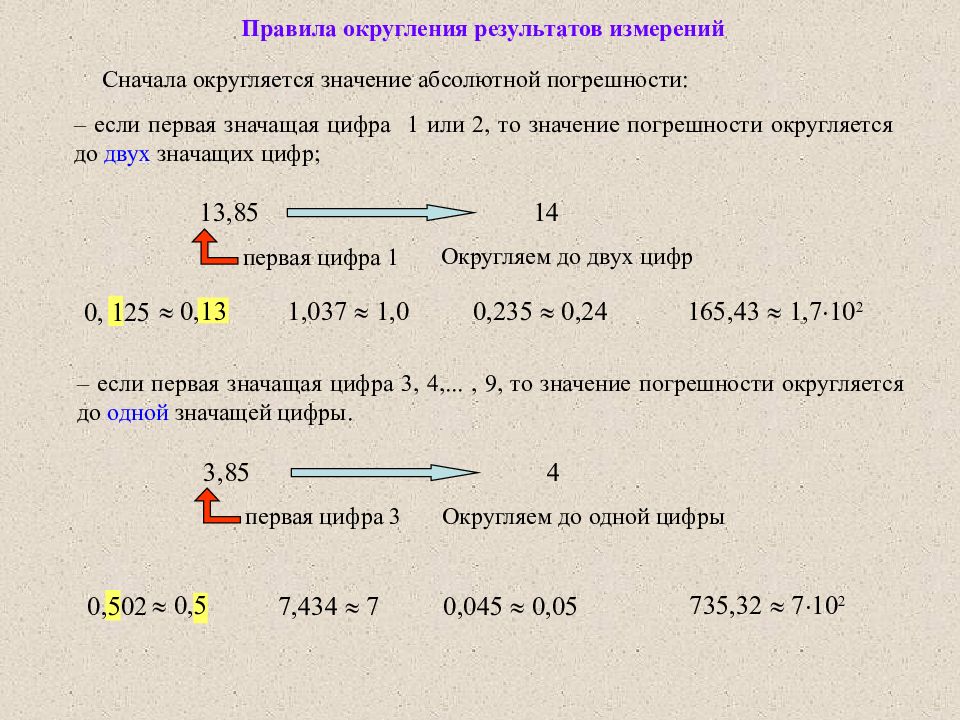

– если первая значащая цифра 3, 4,..., 9, то значение погрешности округляется до одной значащей цифры. 1,037 1,0 Правила округления результатов измерений Сначала округляется значение абсолютной погрешности: – если первая значащая цифра 1 или 2, то значение погрешности округляется до двух значащих цифр; 0,235 0,24 0,502 165,43 1,7 10 2 0, 125 0,045 0,05 7,434 7 735,32 7 10 2 13,85 первая цифра 1 Округляем до двух цифр 14 3,85 первая цифра 3 Округляем до одной цифры 4 0,13 0,5
Затем округляется среднее значение измеряемой величины : - последняя значащая цифра в среднем значении должна стоять в том же разряде, что и последняя значащая цифра в округленном значении абсолютной погрешности. (123,072 1,04) (123,1 1,0) Правила округления результатов измерений (467,202 0,502) (467,2 0,5) (1234,5 165,4) (1,23 0,17) 10 3 163,25 Среднее значение: 163,248 мм Погрешность: 0,235 мм 0,24 мм 163,25 мм l = ( 0,24 ) мм

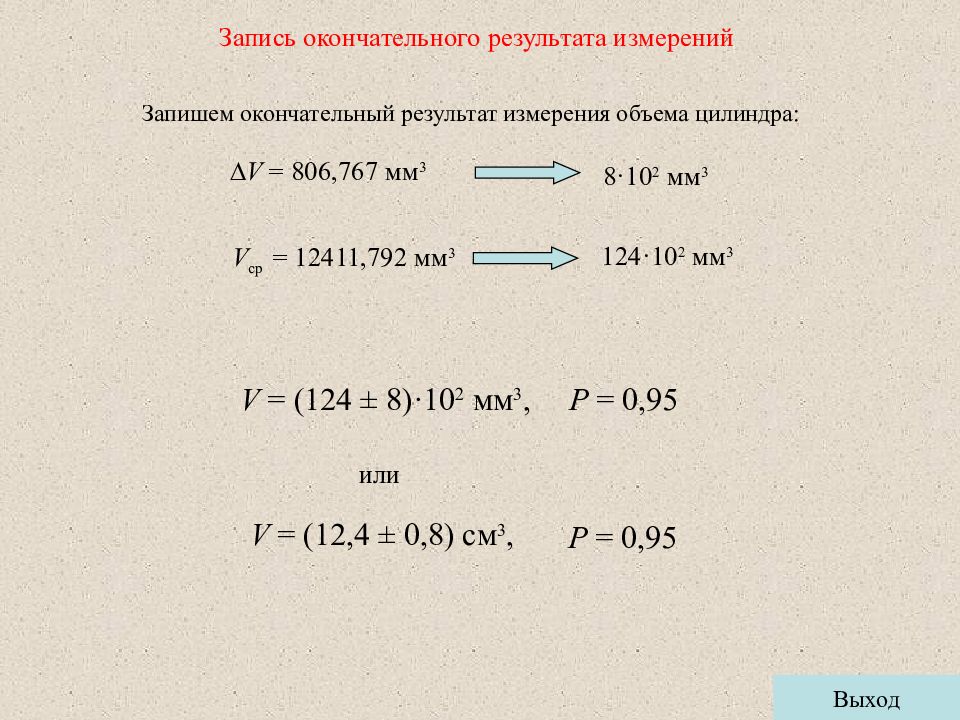

V = 8 06, 767 мм 3 V ср = 12411,792 мм 3 8 · 10 2 мм 3 124 · 10 2 мм 3 V = (124 ± 8)·10 2 мм 3, Р = 0,95 Запишем окончательный результат измерения объема цилиндра: V = (12, 4 ± 0, 8) см 3, или Р = 0,95 Выход
