Моделируй скорей – если много идей моделирование ночной сорочки с цельнокроеным рукавом
Эскиз – это изображение модели, выполненное от руки на листе бумаги.
Фасон – это внешние черты любого изделия, определяемые формой деталей, линиями, их соотношениями, отделкой.
Моделирование – это процесс изменения чертежа выкройки в соответствии с выбранной моделью.

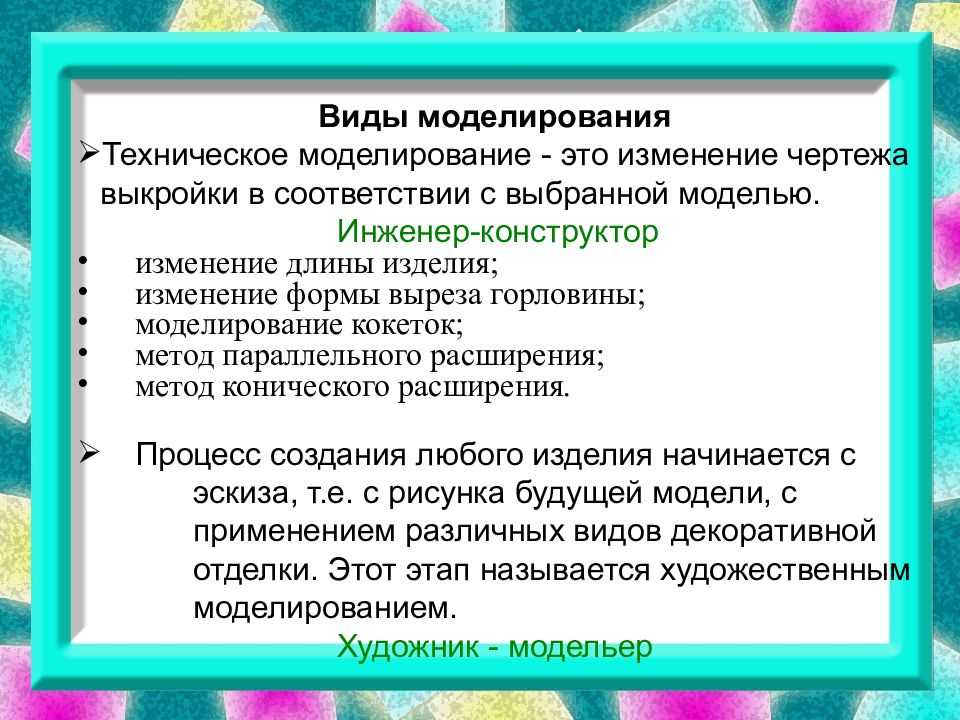

Виды моделирования Техническое моделирование - это изменение чертежа выкройки в соответствии с выбранной моделью. Инженер-конструктор изменение длины изделия; изменение формы выреза горловины; моделирование кокеток; метод параллельного расширения; метод конического расширения. Процесс создания любого изделия начинается с эскиза, т.е. с рисунка будущей модели, с применением различных видов декоративной отделки. Этот этап называется художественным моделированием. Художник - модельер
Художник - модельер Художник - конструктор придумывает модели с учетом моды изменяет основной чертеж с учетом модели
Современная одежда с цельнокроеным рукавом
Современная одежда с цельнокроеным рукавом
В В 3 В 1 В 2 В 4 В 5 Г Г 2 Г 1 Н Н 1 Н 2 Т Т 1
Что можно менять? Форму горловины Длины изделия (увеличение, уменьшение) Форму кокетки
отрезать разрезать Середина Середина 1 деталь со сгибом 2 детали
отрезать разрезать Середина Середина 2 детали 1 дет со сгибом
отрезать 1 деталь со сгибом Середина Середина

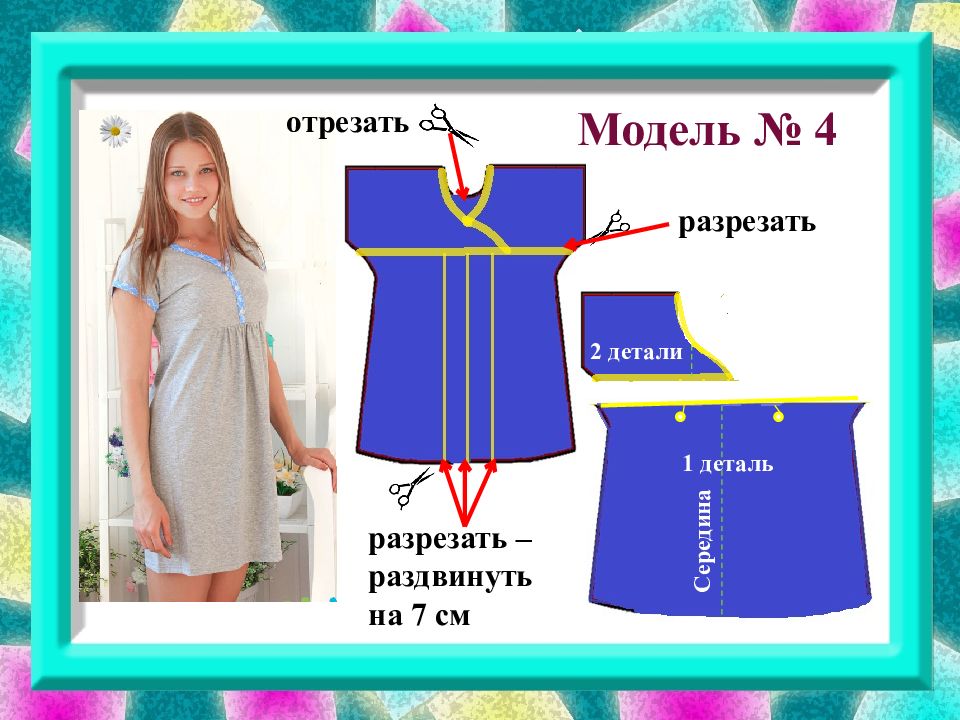

разрезать – раздвинуть на 7 см разрезать отрезать Середина 1 деталь 2 детали

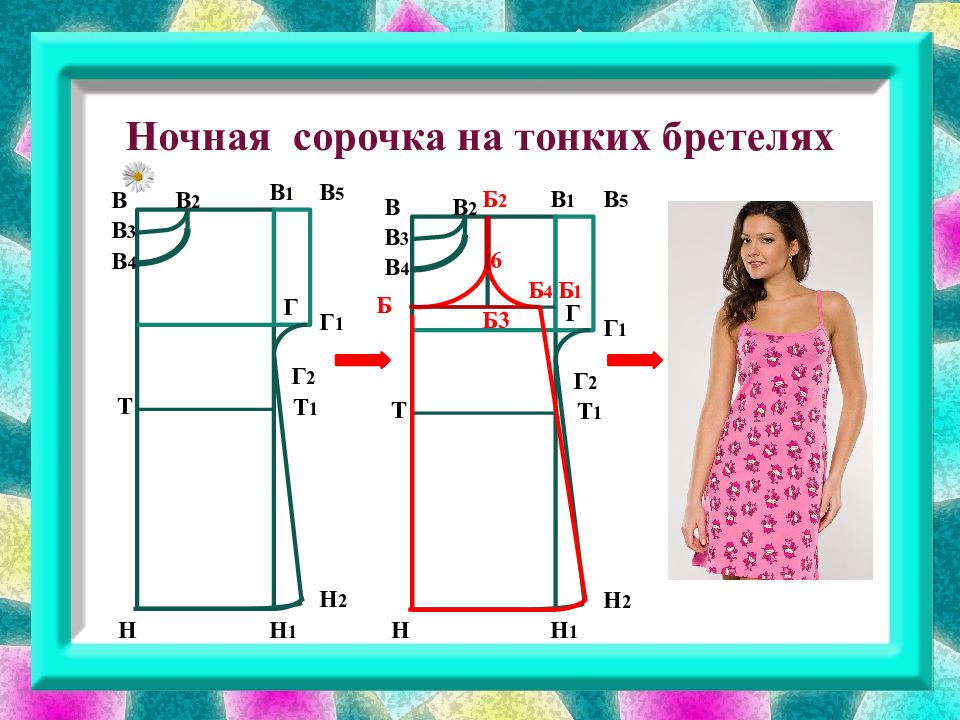

Выкройка ночной сорочки на бретельках через техническое моделирование чертежа с цельнокроеным рукавом.
В3В2 – линия горловины спинки В4В2 – линия горловины переда В2В5 линия плеча В5Г1 – линия низа рукава Г1Г2Н2 – линия бока НН2 – линия низа изделия В3Н линия середины спинки В4Н – линия середины переда В В 3 В 1 В 2 В 4 В 5 Г Г 2 Г 1 Н Н 1 Н 2 Т Т 1
В В 3 В 1 В 2 В 4 В 5 Г Г 2 Г 1 Н Н 1 Н 2 Т Т 1 В В 3 В 1 В 2 В 4 В 5 Г Г 2 Г 1 Б 1 Б3 Б Б 2 Н Н 1 Н 2 6 Т Т 1 Б 4
В В 3 В 1 В 2 В 4 В 5 Г Г 2 Г 1 Б Н Н 1 Н 2 ББ 1 – строим линию притачивания бретели От линии глубины проймы отложить в верх 3 см, поставить точку Б и Б 1 соединить их прямой линией Б 1
В В 3 В 1 В 2 В 4 В 5 Г Г 2 Г 1 Б 1 Б 3 Б Б 2 Н Н 1 Н 2 Определяем положение бретели ВВ 1 : 2 – 1 = Б 2 ББ 1 : 2 - 1 = Б 3 Соединяем Б 2 Б 3 Т 1 Т

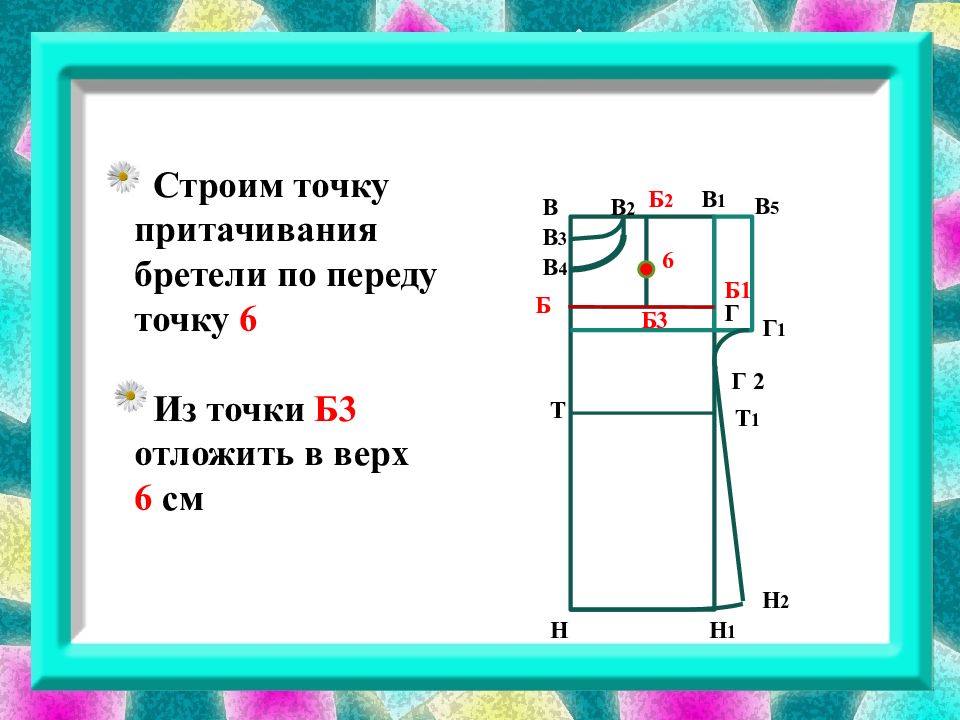

В В 3 В 1 В 2 В 4 В 5 Г Г 2 Г 1 Б1 Б3 Б Б 2 Н Н 1 Н 2 6 Строим точку притачивания бретели по переду точку 6 Из точки Б3 отложить в верх 6 см Т Т 1
В В 3 В 1 В 2 В 4 В 5 Г Г 2 Г 1 Б1 Б3 Б Б2 Н Н 1 Н 2 6 Строим линию верха по передней части изделия Б6Б 4 Соединить точку Б и 6 линией ( дуга) Из точки Б 1 отложить влево 4см поставить точку Б 4 Соединить точку 6 и Б 4 (дуга) Длина бретели Б 2 6 Т Т 1 Б 4
В В 3 В 1 В 2 В 4 В 5 Г Г 2 Г 1 Б 1 Б3 Б Б 2 Н Н 1 Н 2 6 Т Т 1 Б 4 Из точки Б 4 через линию талии ТТ 1 до линии низа изделия провести линию бока Б 4 Н 2
В В 3 В 1 В 2 В 4 В 5 Г Г 2 Г 1 Б 1 Б3 Б Б 2 Н Н 1 Н 2 6 Т Т 1 Б 4 Из точки В отложить вниз длину топа поставить точку Н 5. Провести линию низа топа параллельно линии низа ночной на тонких бретелях Н 5 Н 6 Н 5 Н 6 Середина

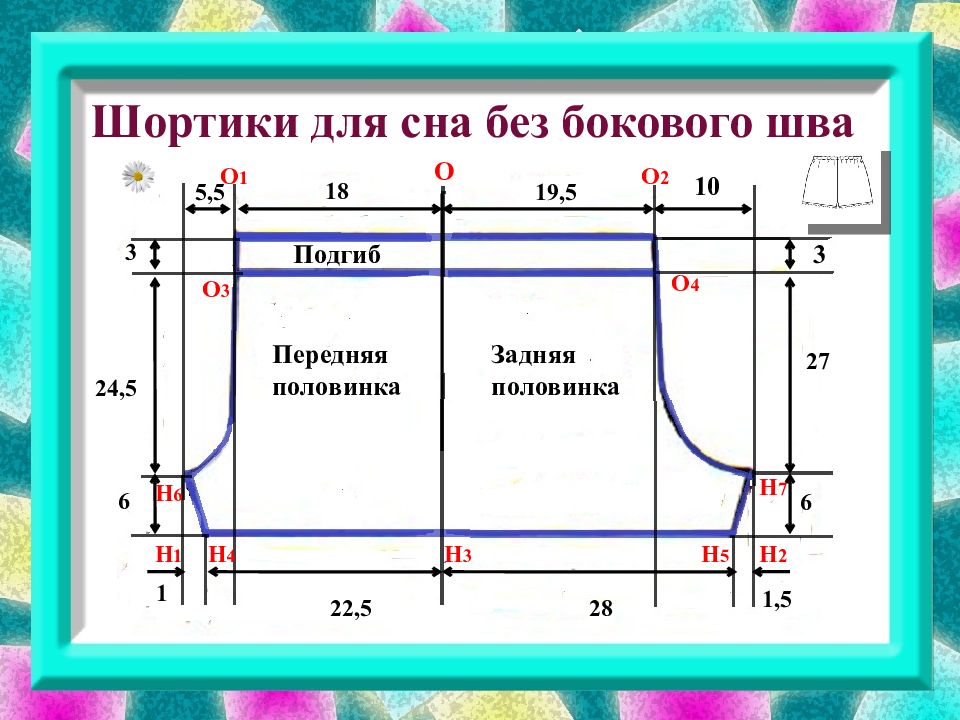

19,5 1 28 18 22,5 6 24,5 10 3 3 6 1,5 5,5 27 Передняя половинка Задняя половинка Подгиб О О 1 О 2 Н 2 Н 1 Н 3 Н 5 Н 4 Н 6 Н 7 О 4 О 3

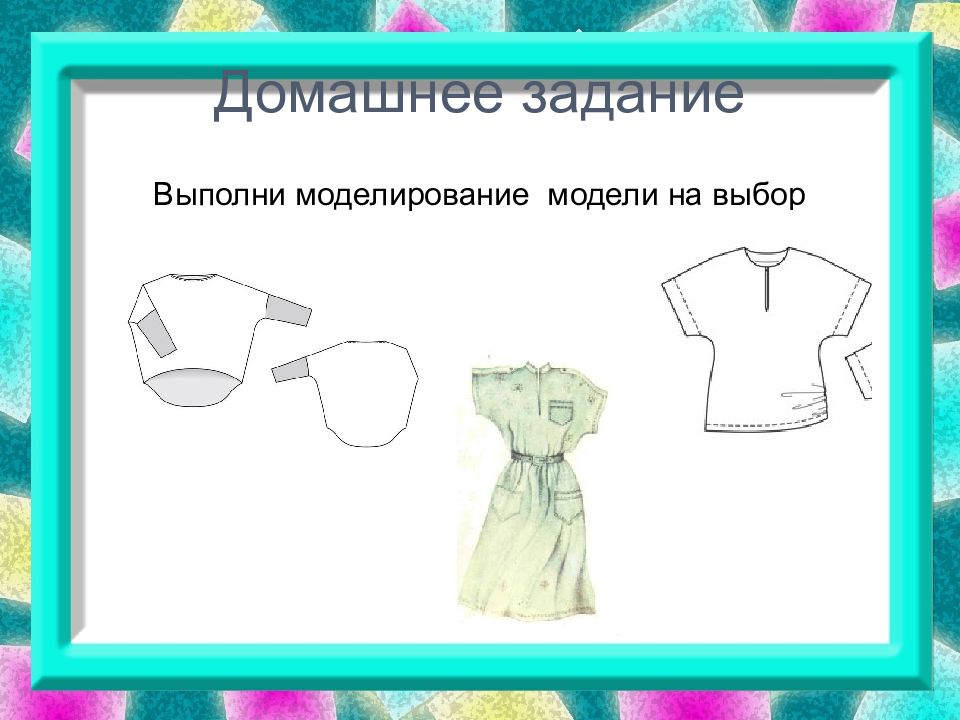

Выполни моделирование модели на выбор
