Санкт-Петербург, 201 8 Контроль качества и надежность в томографии Лекция 2. Артефакты КТ-изображений Казначеева Анна Олеговна, к.т.н., доц. a_kazn @mail. ru

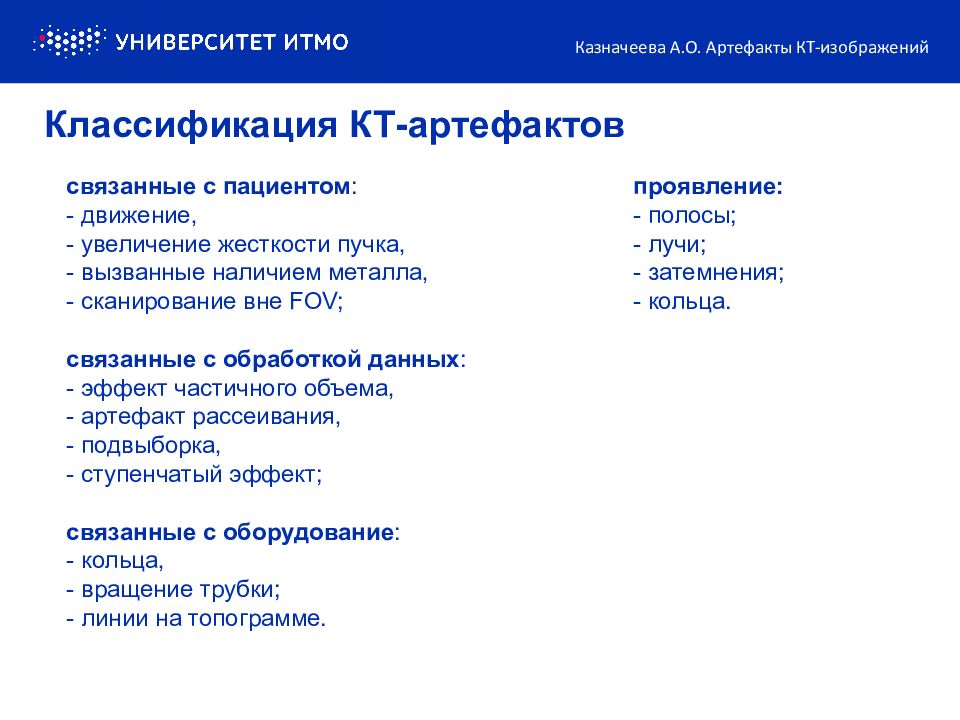

связанные с пациентом : - движение, - увеличение жесткости пучка, - вызванные наличием металла, - сканирование вне FOV ; связанные с обработкой данных : - эффект частичного объема, - артефакт рассеивания, - подвыборка, - ступенчатый эффект; связанные с оборудование : - кольца, - вращение трубки; - линии на топограмме. проявление: - полосы; - лучи; - затемнения; - кольца. Классификация КТ-артефактов Казначеева А.О. Артефакты КТ-изображений
Англ. термин: beam hardening. Проявление: темные или яркие зоны вблизи плотных структур; Области возникновения: пирамида височной кости, верх грудной клетки, плечевые и тазобедренные суставы; Причина возникновения : высокий коэффициент ослабления материала (при прохождении через объект поглощается слишком много фотонов с низкой энергией). Устранение : предварительная обработка данных, увеличение kVp, уменьшение толщины среза, фильтрация изображения. Увеличение жесткости излучения Казначеева А.О. Артефакты КТ-изображений
Англ. термин: motion artifact. Проявление: полосы на изображении Устранение: - применение специализированного ПО; - уменьшение времени сканирования; - усреднение по нескольким проекциям; - устранение движений. Артефакт движения Казначеева А.О. Артефакты КТ-изображений
Проявление: полосы или «звезды» на изображении. Причины возникновения: ослабление луча. Устранение: подбор угла наклона гентри, использование специального ПО. Артефакт от металла Казначеева А.О. Артефакты КТ-изображений
Англ. термин: out of field artifact. Проявление : затемнения или полосы. Причины возникновения : пациент выходит за пределы выбранного FOV, заслоняя детекторы. Ткани вне sFOV дополнительно увеличивают жесткость излучения. Устранение : выбор большего sFOV ; в исследованиях тела рекомендовано поднимать руки пациента за голову. Сканирование вне FOV Казначеева А.О. Артефакты КТ-изображений
Сканирование вне FOV Казначеева А.О. Артефакты КТ-изображений
Англ. термин: partial volume effect. Причина возникновения: усреднение КТ-чисел, когда несколько различных структур присутствуют в одном срезе (когда объект частично проецируется на сканируемый срез). Устранение : сканирование более тонкими срезами. Толстый срез Тонкий срез 2 1 3 КТ-срез Эффект частичного объема Казначеева А.О. Артефакты КТ-изображений
Англ. термин: photon starvation. Проявление: полосы в одном из направлений. Причины возникновения : поглощение фотонов плотными объектами. Устранение : увеличение или автоматическая подстройка тока, увеличение напряжения, увеличение толщины среза, адаптивная фильтрация. Артефакт рассеивания Казначеева А.О. Артефакты КТ-изображений
Англ. термин: undersampling. Проявление: тонкие полосы, отходящие от края плотной структуры. Причины возникновения : большой интервал между проекциями. Устранение : увеличение числа проекций, использование специализированных методов повышения разрешения, полный оборот трубки. Артефакт подвыборки Казначеева А.О. Артефакты КТ-изображений
Англ. термин: air-contrast interface. Проявление: полосы. Устранение : изменение положения пациента. Артефакты на границе с воздухом Казначеева А.О. Артефакты КТ-изображений
Англ. термин: ring artifact. Причина возникновения: нарушение работы детекторов в сканерах 3 поколения. Устранение : калибровка детекторов, замена детекторного блока. Круговые артефакты Казначеева А.О. Артефакты КТ-изображений
Англ. термин: helical artifact in multiselection scanning. Причина возникновения: плоскость реконструкции пересекают несколько рядов детекторов. Устранение: уменьшения шага спирали Артефакты при спиральном сканировании Казначеева А.О. Артефакты КТ-изображений
Англ. термин: tube arcing. Проявление: тонкие полосы. Причины возникновения : электроны, вместо столкновения с мишенью, попадают на вольфрамовые анод и катод. Устранение : замена трубки, сжигание газа. Вращение трубки Казначеева А.О. Артефакты КТ-изображений
Англ. термин: line in topogram. Проявление: тонкая вертикальная линия. Причины возникновения : неисправный детектор создает непрерывную линию на топограмме. Устранение : замена детектора. Линии на топограмме Казначеева А.О. Артефакты КТ-изображений
Англ. термин: “zebra” artifact, stair step artifact. Причина: неоднородность шума. Устранение: сканирование тонкими срезами, перекрытие 50% для реконструируемых срезов. Артефакт «зебры» Казначеева А.О. Артефакты КТ-изображений
