1 Лекция № 13: Чрезвычайные ситуации на пожаро- и взрывоопасных объектах. 1.Пожаро- и взрывоопасные объекты и их характеристика. 2.Пожары и поражающие факторы пожароопасных явлений. 3.Взрывы и поражающие факторы взрывоопасных явлений

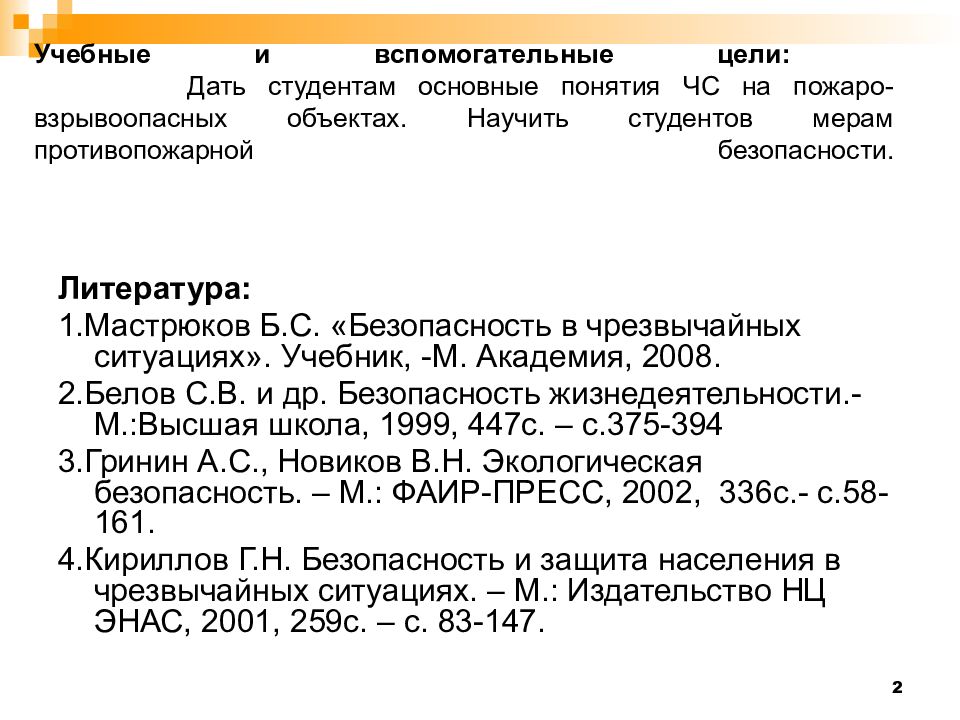

2 Учебные и вспомогательные цели: Дать студентам основные понятия ЧС на пожаро-взрывоопасных объектах. Научить студентов мерам противопожарной безопасности. Литература: 1.Мастрюков Б.С. «Безопасность в чрезвычайных ситуациях». Учебник, -М. Академия, 2008. 2.Белов С.В. и др. Безопасность жизнедеятельности.- М.:Высшая школа, 1999, 447с. – с.375-394 3.Гринин А.С., Новиков В.Н. Экологическая безопасность. – М.: ФАИР-ПРЕСС, 2002, 336с.- с.58-161. 4.Кириллов Г.Н. Безопасность и защита населения в чрезвычайных ситуациях. – М.: Издательство НЦ ЭНАС, 2001, 259с. – с. 83-147.

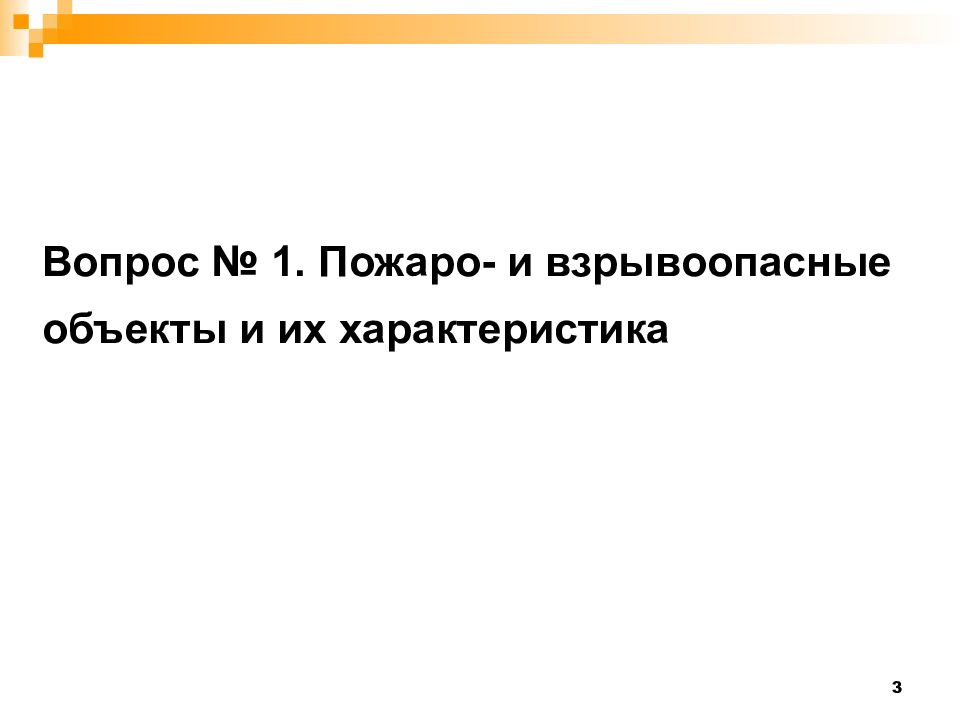

3 Вопрос № 1. Пожаро- и взрывоопасные объекты и их характеристика

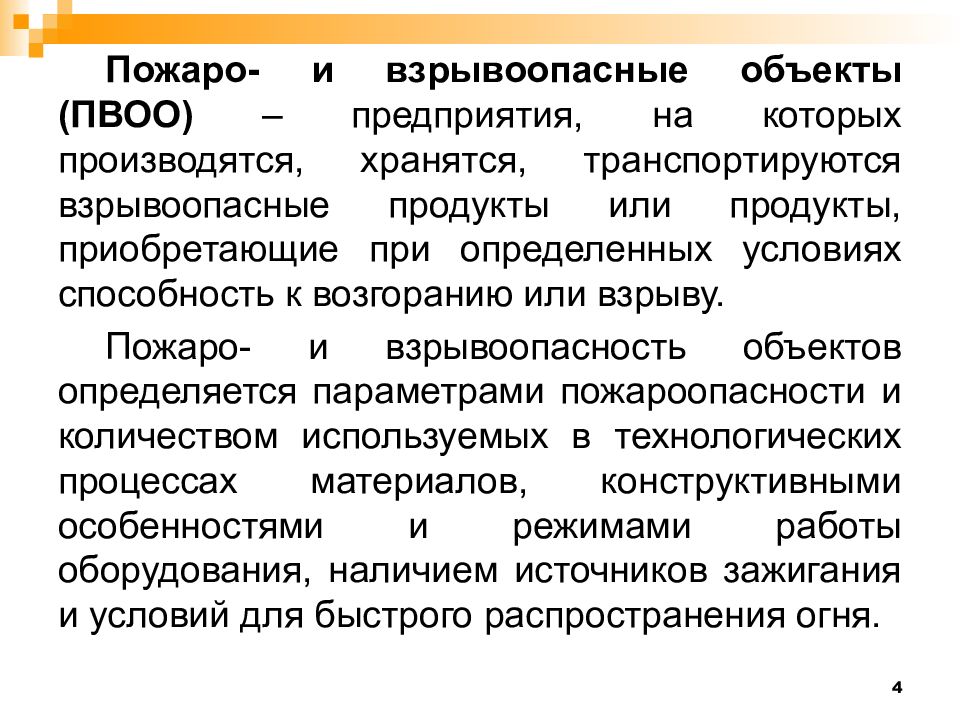

4 Пожаро- и взрывоопасные объекты (ПВОО) – предприятия, на которых производятся, хранятся, транспортируются взрывоопасные продукты или продукты, приобретающие при определенных условиях способность к возгоранию или взрыву. Пожаро- и взрывоопасность объектов определяется параметрами пожароопасности и количеством используемых в технологических процессах материалов, конструктивными особенностями и режимами работы оборудования, наличием источников зажигания и условий для быстрого распространения огня.

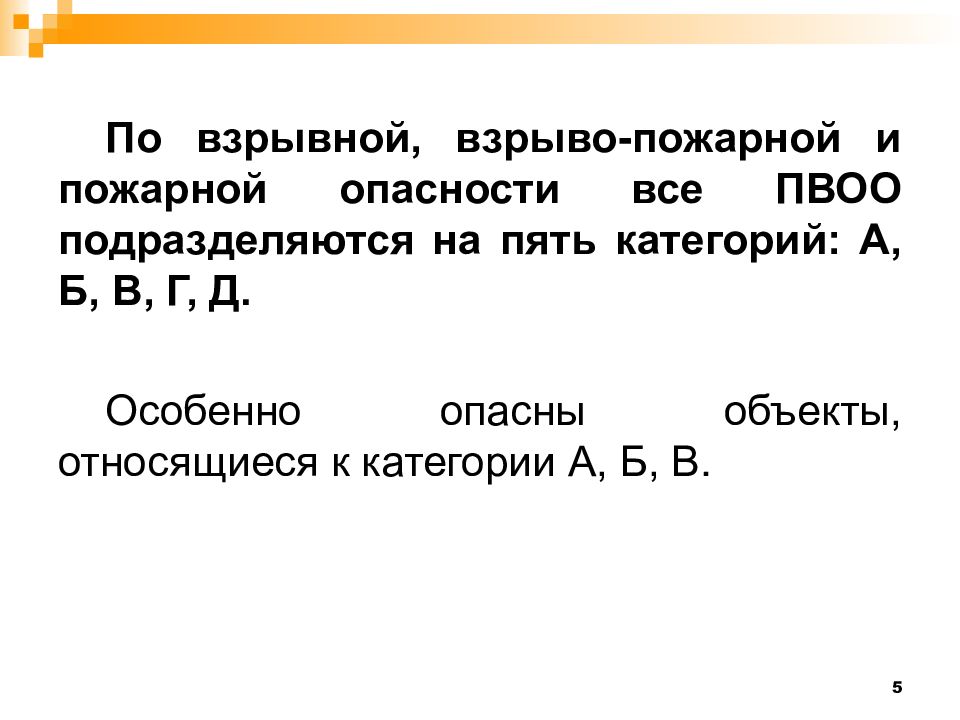

5 По взрывной, взрыво-пожарной и пожарной опасности все ПВОО подразделяются на пять категорий: А, Б, В, Г, Д. Особенно опасны объекты, относящиеся к категории А, Б, В.
6 Категории ПВОО: Категория А – взрыво-пожароопасные. Та категория, в которой осуществляются технологические процессы, связанные с выделением горючих газов, ЛВЖ с температурой вспышки паров до 28 С, t ВСП 28 С; Р - свыше 5 кПа. Нефтеперерабатывающие заводы, химические предприятия, трубопроводы, склады нефтепродуктов.

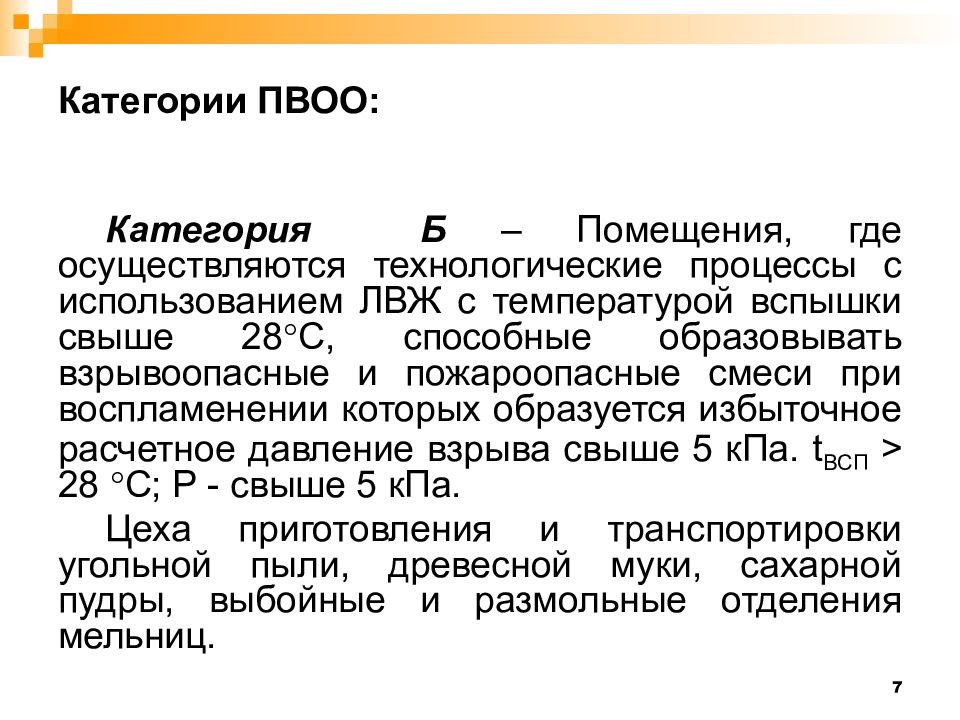

7 Категории ПВОО: Категория Б – Помещения, где осуществляются технологические процессы с использованием ЛВЖ с температурой вспышки свыше 28 С, способные образовывать взрывоопасные и пожароопасные смеси при воспламенении которых образуется избыточное расчетное давление взрыва свыше 5 кПа. t ВСП > 28 С; Р - свыше 5 кПа. Цеха приготовления и транспортировки угольной пыли, древесной муки, сахарной пудры, выбойные и размольные отделения мельниц.

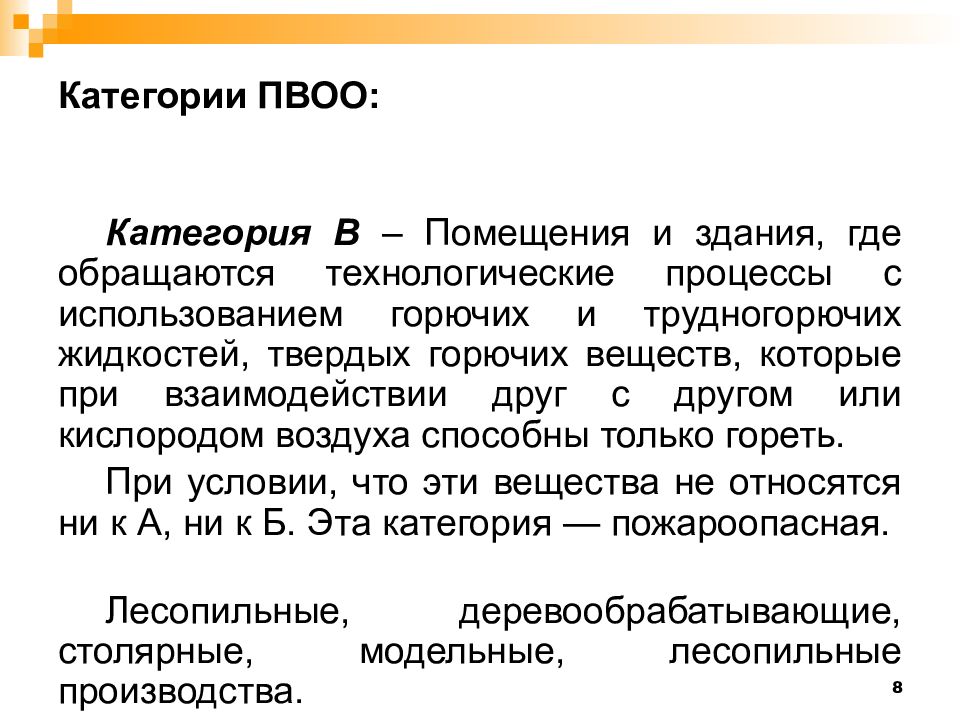

8 Категории ПВОО: Категория В – Помещения и здания, где обращаются технологические процессы с использованием горючих и трудногорючих жидкостей, твердых горючих веществ, которые при взаимодействии друг с другом или кислородом воздуха способны только гореть. При условии, что эти вещества не относятся ни к А, ни к Б. Эта категория — пожароопасная. Лесопильные, деревообрабатывающие, столярные, модельные, лесопильные производства.
9 Категории ПВОО: Категория Г - Помещения и здания, где обращаются технологические процессы с использованием негорючих веществ и материалов в горячем, раскаленном или расплавленном состоянии (например, стекловаренные печи). Категория Д - Помещения и здания, где обращаются технологические процессы с использованием твердых негорючих веществ и материалов в холодном состоянии (механическая обработка металлов).
10 Возникновение пожаров прежде всего зависит от степени огнестойкости зданий и сооружений, которая подразделяется на пять основных групп. При этом степень огнестойкости зданий и сооружений определяется минимальными пределами огнестойкости строительных конструкций и возгораемостью материалов, из которых они состоят, и временем несгораемости.
11 Степени огнестойкости: 1 и 2 степени огнестойкости – основные конструкции таких сооружений выполнены из несгораемых материалов. 3 степень огнестойкости – строения с каменными стенами и деревянными оштукатуренными перекрытиями. 4 степень огнестойкости – деревянные оштукатуренные дома. 5 степень огнестойкости – деревянные строения.

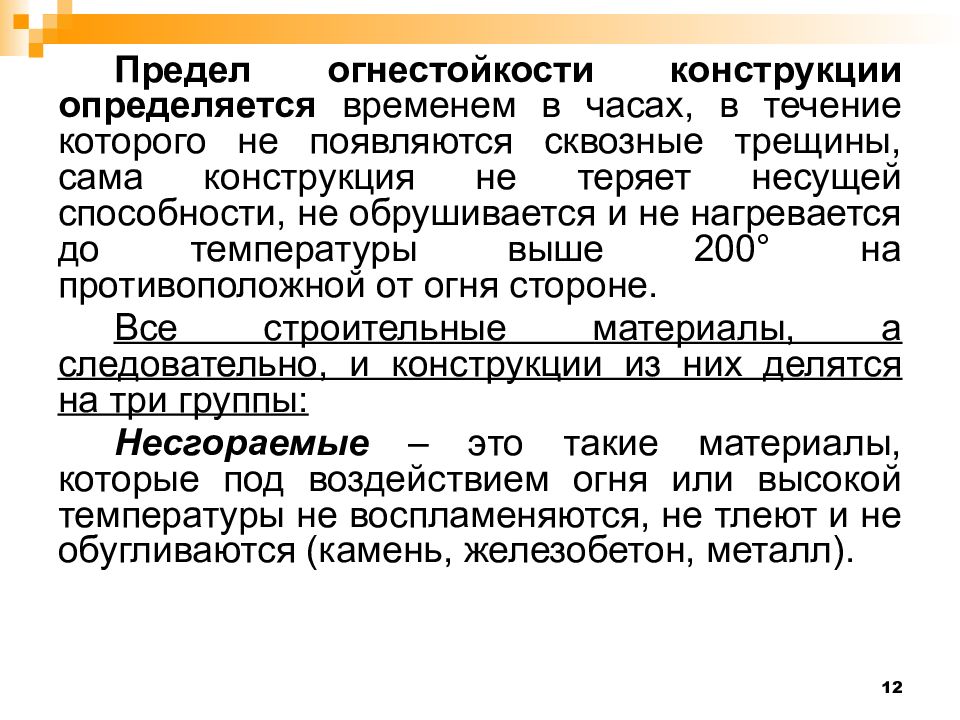

12 Предел огнестойкости конструкции определяется временем в часах, в течение которого не появляются сквозные трещины, сама конструкция не теряет несущей способности, не обрушивается и не нагревается до температуры выше 200° на противоположной от огня стороне. Все строительные материалы, а следовательно, и конструкции из них делятся на три группы: Несгораемые – это такие материалы, которые под воздействием огня или высокой температуры не воспламеняются, не тлеют и не обугливаются (камень, железобетон, металл).

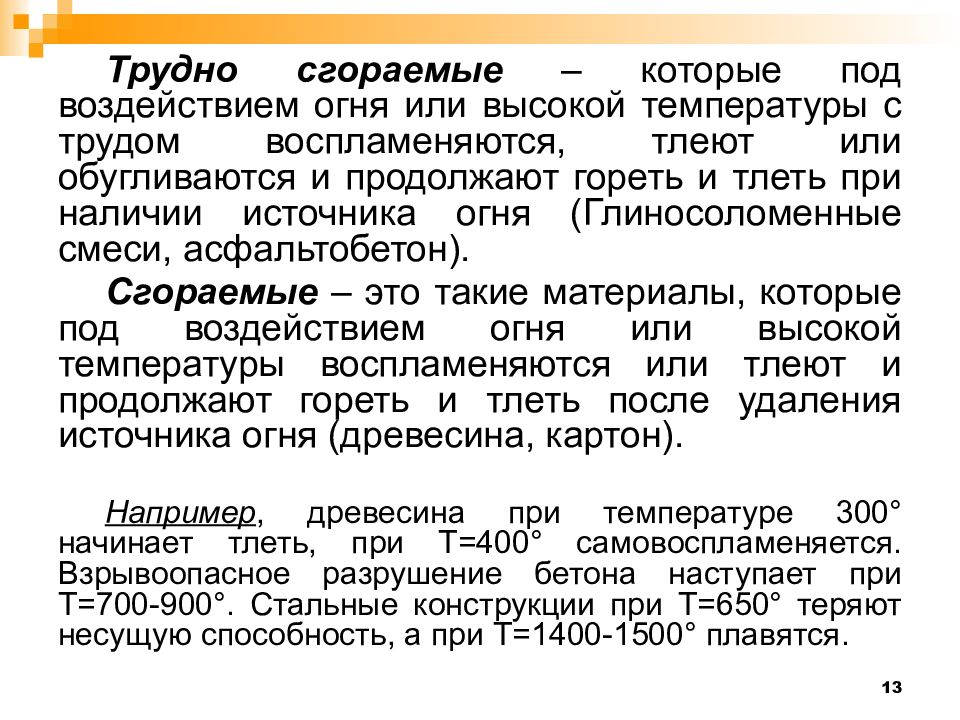

13 Трудно сгораемые – которые под воздействием огня или высокой температуры с трудом воспламеняются, тлеют или обугливаются и продолжают гореть и тлеть при наличии источника огня (Глиносоломенные смеси, асфальтобетон). Сгораемые – это такие материалы, которые под воздействием огня или высокой температуры воспламеняются или тлеют и продолжают гореть и тлеть после удаления источника огня (древесина, картон). Например, древесина при температуре 300° начинает тлеть, при Т=400° самовоспламеняется. Взрывоопасное разрушение бетона наступает при Т=700-900°. Стальные конструкции при Т=650° теряют несущую способность, а при Т=1400-1500° плавятся.
14 Аварии на ПВОО, связанные с сильными взрывами и пожарами, могут привести к тяжелым социальным и экономическим последствиям. Вызываются они в основном взрывами емкостей и трубопроводов с легковоспламеняющимися и взрывоопасными жидкостями и газами, коротким замыканием электропроводки, взрывами и возгоранием некоторых веществ и материалов. Пожары при промышленных авариях вызывают разрушение сооружений из-за сгорания или деформации их элементов от высоких температур.

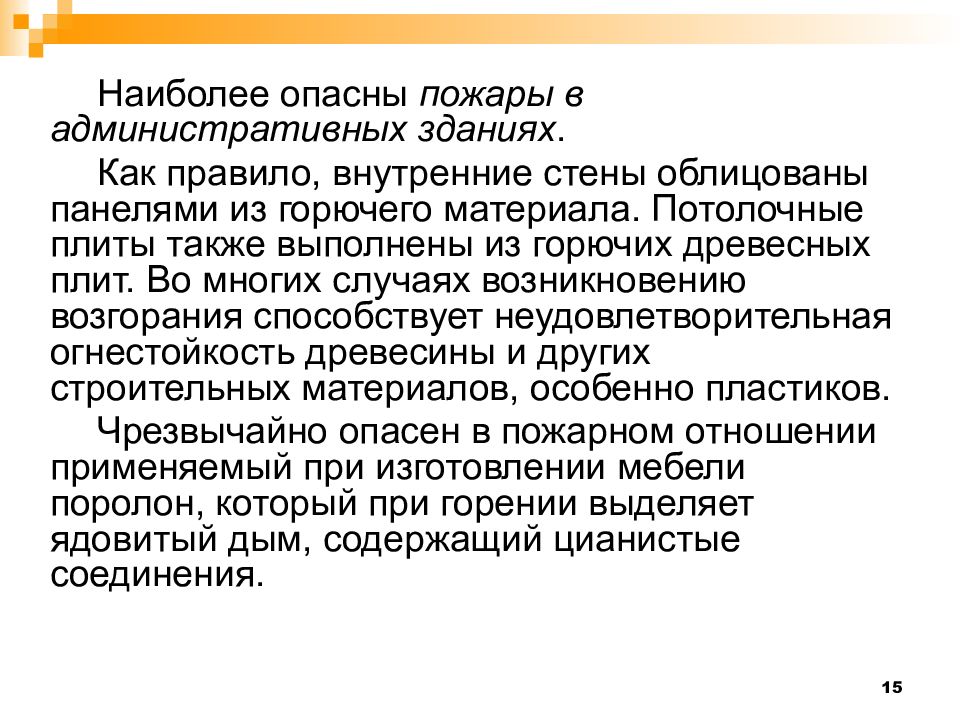

15 Наиболее опасны пожары в административных зданиях. Как правило, внутренние стены облицованы панелями из горючего материала. Потолочные плиты также выполнены из горючих древесных плит. Во многих случаях возникновению возгорания способствует неудовлетворительная огнестойкость древесины и других строительных материалов, особенно пластиков. Чрезвычайно опасен в пожарном отношении применяемый при изготовлении мебели поролон, который при горении выделяет ядовитый дым, содержащий цианистые соединения.

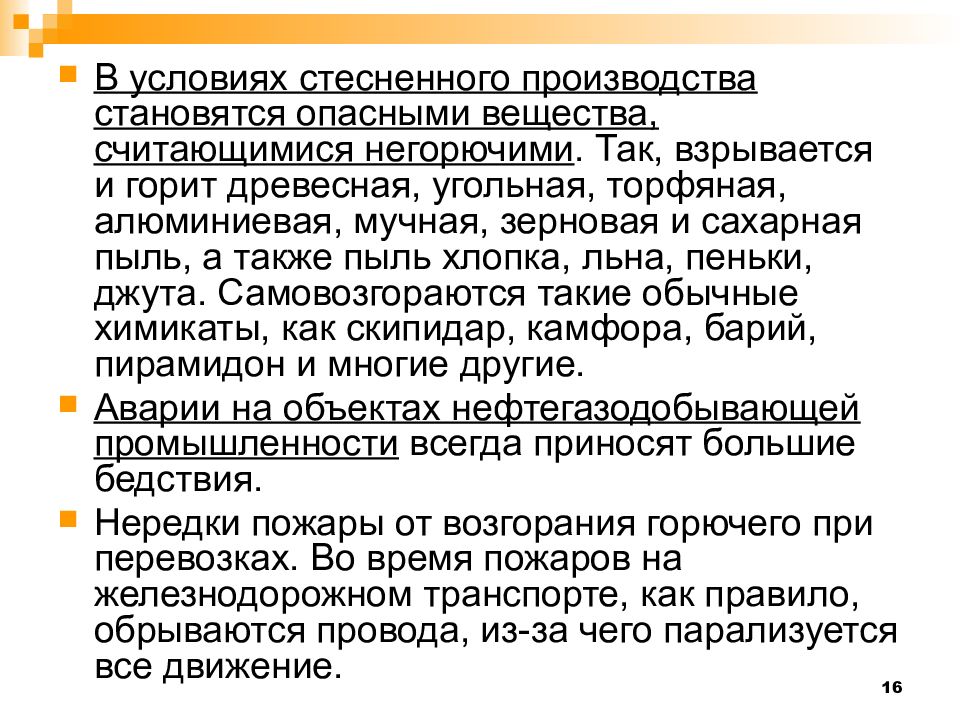

16 В условиях стесненного производства становятся опасными вещества, считающимися негорючими. Так, взрывается и горит древесная, угольная, торфяная, алюминиевая, мучная, зерновая и сахарная пыль, а также пыль хлопка, льна, пеньки, джута. Самовозгораются такие обычные химикаты, как скипидар, камфора, барий, пирамидон и многие другие. Аварии на объектах нефтегазодобывающей промышленности всегда приносят большие бедствия. Нередки пожары от возгорания горючего при перевозках. Во время пожаров на железнодорожном транспорте, как правило, обрываются провода, из-за чего парализуется все движение.
17 Пожароопасные зоны — пространство в помещении или вне его, в котором находятся горючие вещества, как при нормальном осуществлении технологического процесса, так и в результате его нарушения. Взрывоопасные зоны — помещения или часть его или вне помещения, где образуются взрывоопасные смеси как при нормальном протекании технологического процесса, так и в аварийных ситуациях.
18 Вопрос № 2. Пожары и поражающие факторы пожароопасных явлений
19 Пожаром называют неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью людей, интересам общества и государства. Горение – это химическая реакция соединения горючего вещества с кислородом воздуха. Исходя из этого, для горения необходимо наличие : - горючего вещества - окислителя - источника зажигания. Следовательно, пожар можно прекратить, если из зоны горения исключить хотя бы один из перечисленных компонентов.

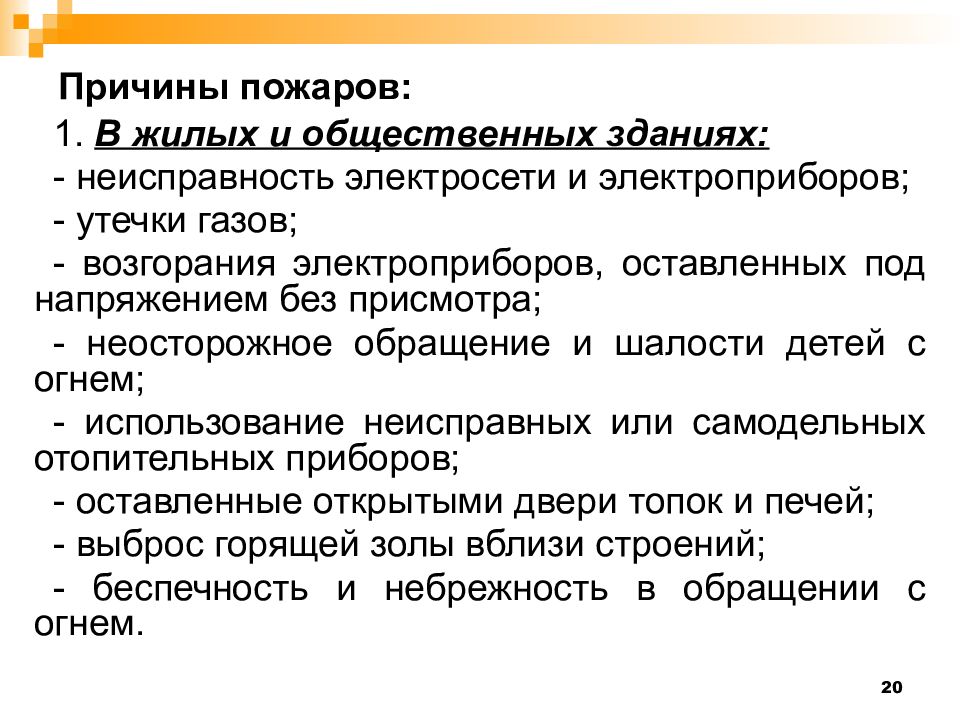

20 Причины пожаров: 1. В жилых и общественных зданиях: - неисправность электросети и электроприборов; - утечки газов; - возгорания электроприборов, оставленных под напряжением без присмотра; - неосторожное обращение и шалости детей с огнем; - использование неисправных или самодельных отопительных приборов; - оставленные открытыми двери топок и печей; - выброс горящей золы вблизи строений; - беспечность и небрежность в обращении с огнем.

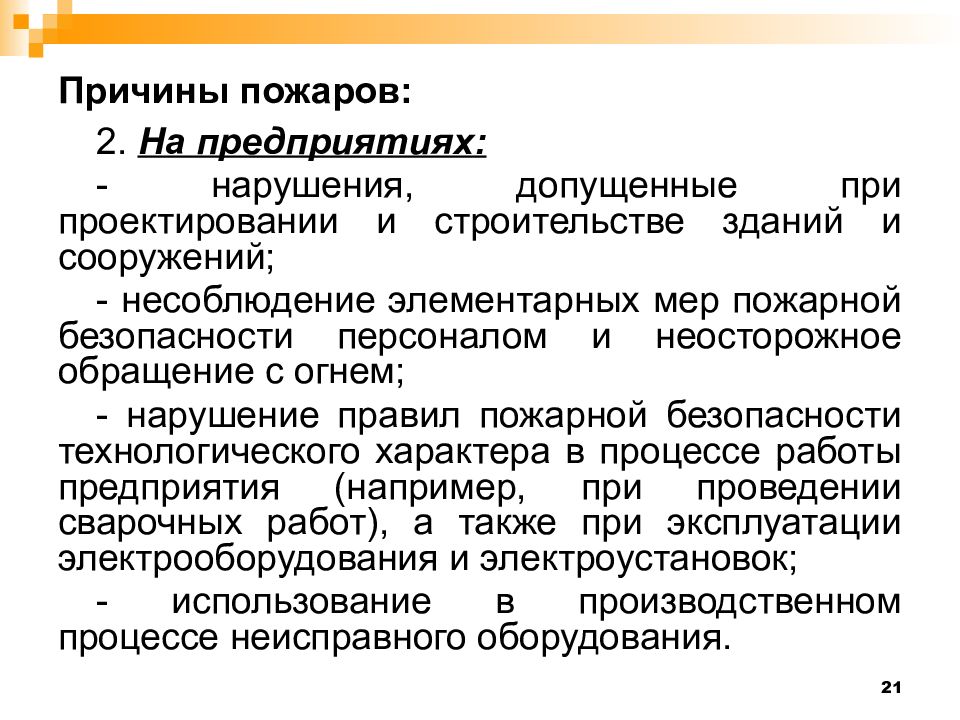

21 Причины пожаров: 2. На предприятиях: - нарушения, допущенные при проектировании и строительстве зданий и сооружений; - несоблюдение элементарных мер пожарной безопасности персоналом и неосторожное обращение с огнем; - нарушение правил пожарной безопасности технологического характера в процессе работы предприятия (например, при проведении сварочных работ), а также при эксплуатации электрооборудования и электроустановок; - использование в производственном процессе неисправного оборудования.

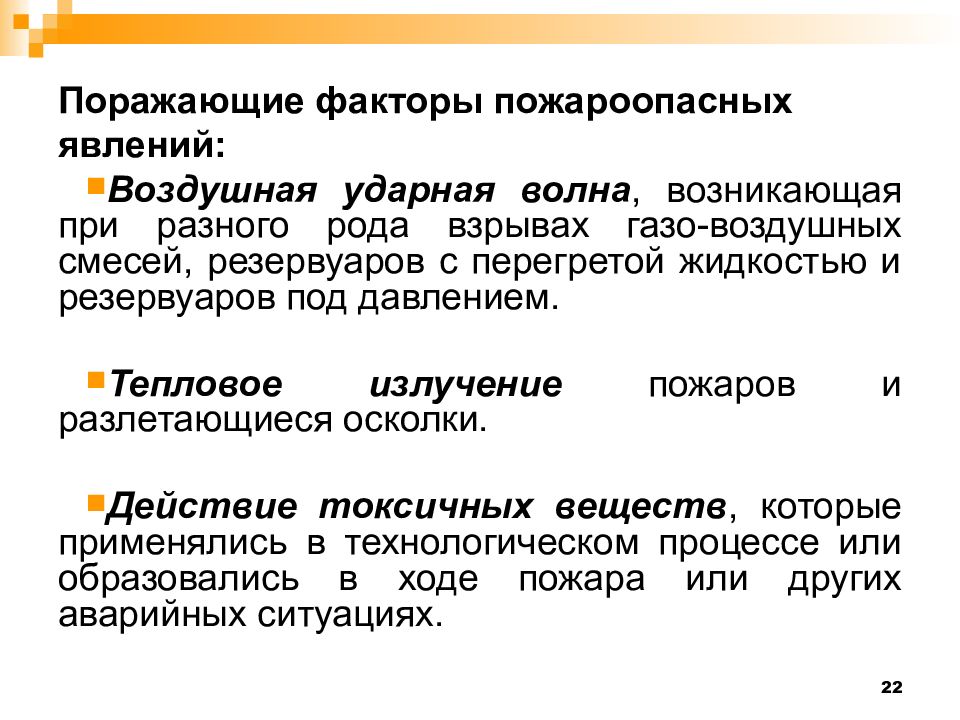

22 Поражающие факторы пожароопасных явлений: Воздушная ударная волна, возникающая при разного рода взрывах газо-воздушных смесей, резервуаров с перегретой жидкостью и резервуаров под давлением. Тепловое излучение пожаров и разлетающиеся осколки. Действие токсичных веществ, которые применялись в технологическом процессе или образовались в ходе пожара или других аварийных ситуациях.

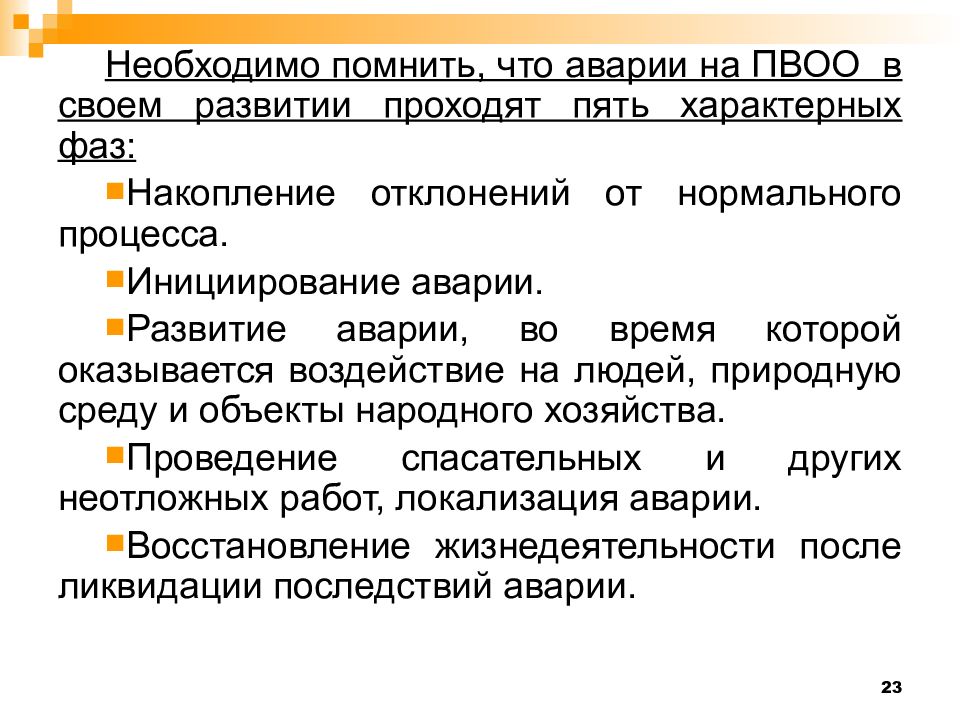

23 Необходимо помнить, что аварии на ПВОО в своем развитии проходят пять характерных фаз: Накопление отклонений от нормального процесса. Инициирование аварии. Развитие аварии, во время которой оказывается воздействие на людей, природную среду и объекты народного хозяйства. Проведение спасательных и других неотложных работ, локализация аварии. Восстановление жизнедеятельности после ликвидации последствий аварии.

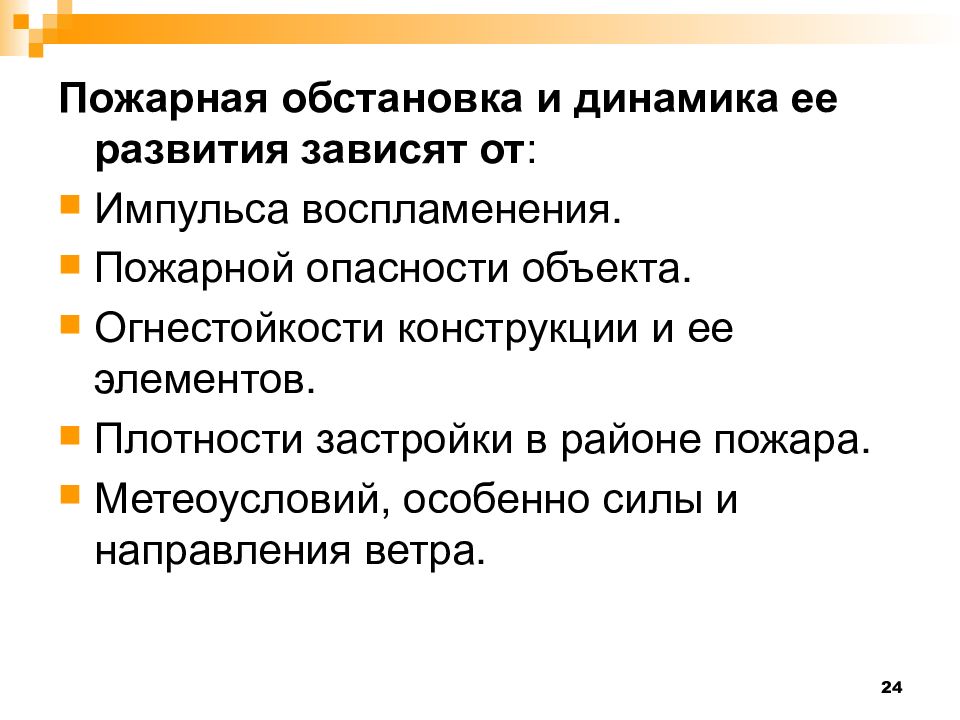

24 Пожарная обстановка и динамика ее развития зависят от : Импульса воспламенения. Пожарной опасности объекта. Огнестойкости конструкции и ее элементов. Плотности застройки в районе пожара. Метеоусловий, особенно силы и направления ветра.

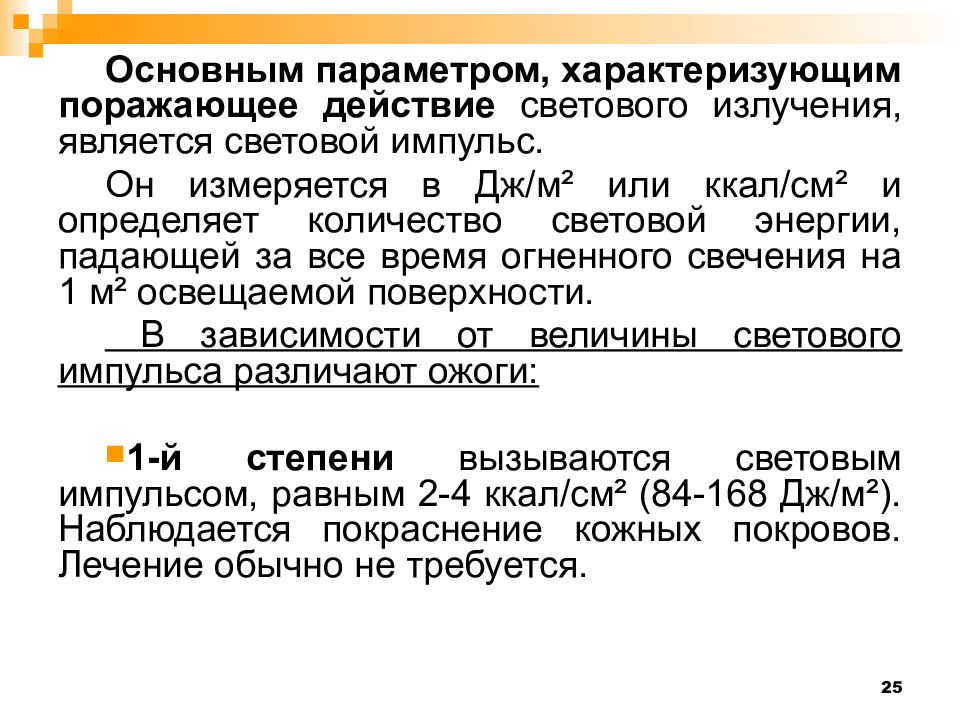

25 Основным параметром, характеризующим поражающее действие светового излучения, является световой импульс. Он измеряется в Дж/м² или ккал/см² и определяет количество световой энергии, падающей за все время огненного свечения на 1 м² освещаемой поверхности. В зависимости от величины светового импульса различают ожоги : 1-й степени вызываются световым импульсом, равным 2-4 ккал/см² (84-168 Дж/м²). Наблюдается покраснение кожных покровов. Лечение обычно не требуется.

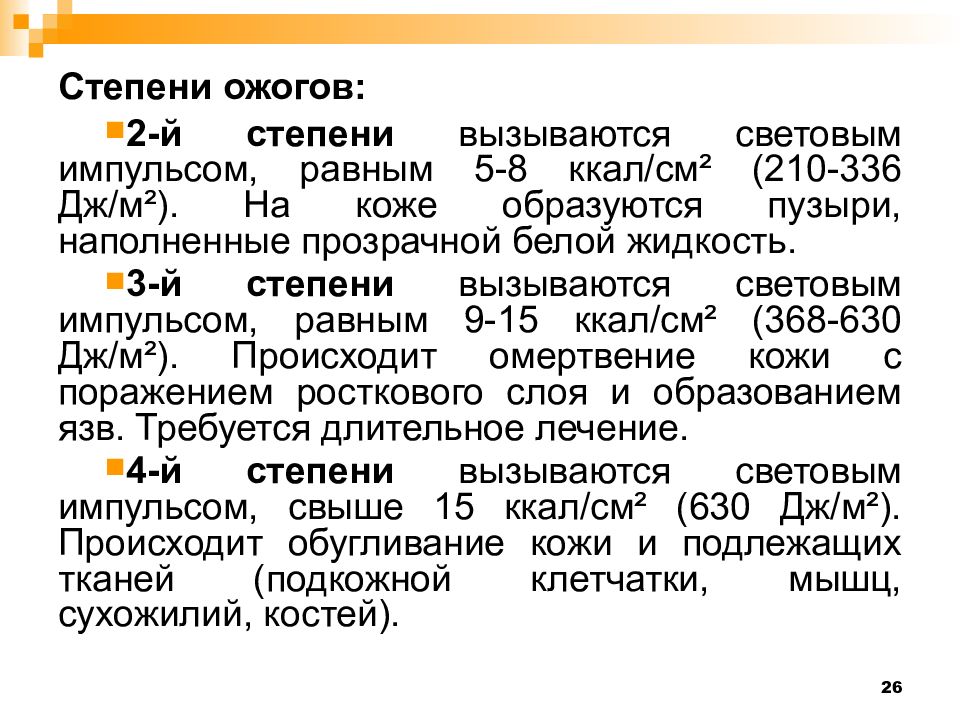

26 Степени ожогов: 2-й степени вызываются световым импульсом, равным 5-8 ккал/см² (210-336 Дж/м²). На коже образуются пузыри, наполненные прозрачной белой жидкость. 3-й степени вызываются световым импульсом, равным 9-15 ккал/см² (368-630 Дж/м²). Происходит омертвение кожи с поражением росткового слоя и образованием язв. Требуется длительное лечение. 4-й степени вызываются световым импульсом, свыше 15 ккал/см² (630 Дж/м²). Происходит обугливание кожи и подлежащих тканей (подкожной клетчатки, мышц, сухожилий, костей).
27 Способы тушения пожаров: 1. Снижение концентрации кислорода в воздухе. 2. Понижение температуры горючего вещества, ниже температуры воспламенения. 3. Изоляция горючего вещества от окислителя.
28 Средства пожаротушения : 1. Ручные огнетушители: Огнетушитель – технические устройства, предназначенные для тушения пожаров в начальной стадии их возникновения. Различают: Огнетушители пенные предназначены для тушения пожаров огнетушащими пенами: химической (огнетушители ОХП) или воздушно-механической (огнетушители ОВП). Их не используют при тушении различных веществ и материалов, горящих без доступа воздуха, и электроустановок, находящихся под напряжением.
29 Средства пожаротушения : Огнетушители углекислотные (ОУ) предназначены для тушения загораний различных вещества, горение которых не может происходить без доступа воздуха, загораний на электрифицированном железнодорожном и городском транспорте, электроустановок под напряжением не более 10000 В. Огнетушащим средством в них является сжиженный диоксид углерода (углекислота). Температурный режим хранения и применения от -40° до +50°. Огнетушители подразделяются на ручные (ОУ-2, ОУ-3, ОУ-5), передвижные (ОУ-24, ОУ-80, ОУ-400) и стационарные (ОСУ-5, ОСУ-511).

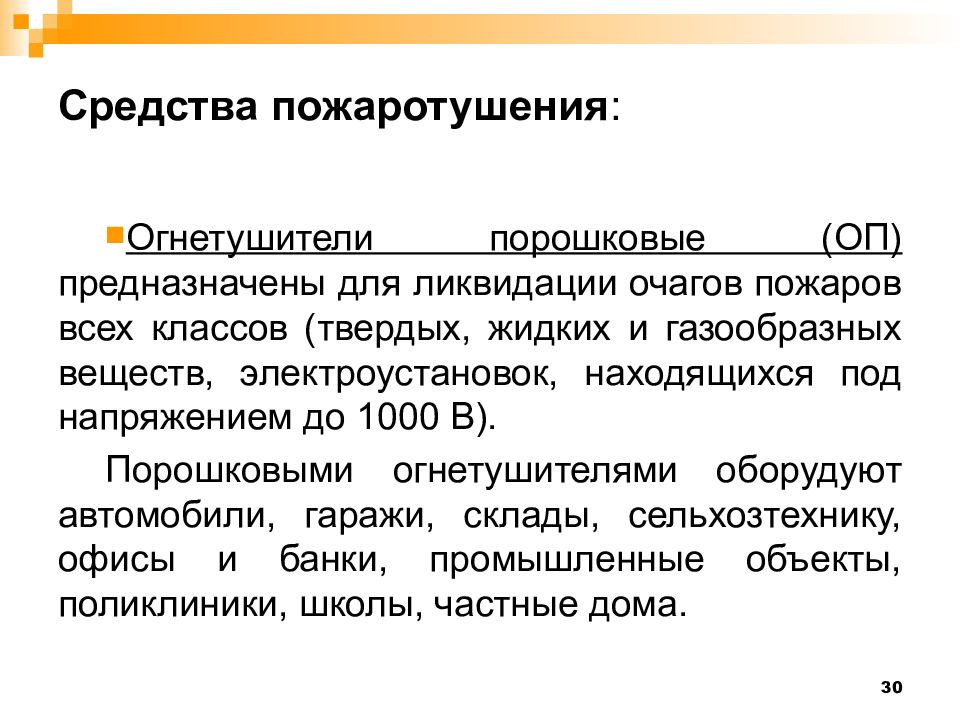

30 Средства пожаротушения : Огнетушители порошковые (ОП) предназначены для ликвидации очагов пожаров всех классов (твердых, жидких и газообразных веществ, электроустановок, находящихся под напряжением до 1000 В). Порошковыми огнетушителями оборудуют автомобили, гаражи, склады, сельхозтехнику, офисы и банки, промышленные объекты, поликлиники, школы, частные дома.

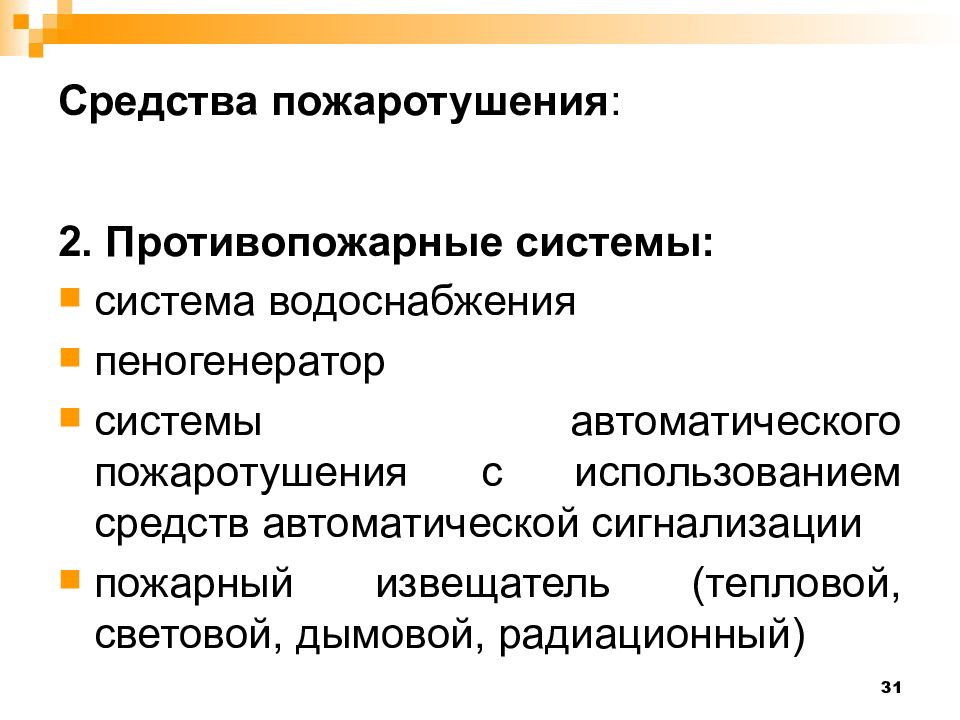

31 Средства пожаротушения : 2. Противопожарные системы: система водоснабжения пеногенератор системы автоматического пожаротушения с использованием средств автоматической сигнализации пожарный извещатель (тепловой, световой, дымовой, радиационный)

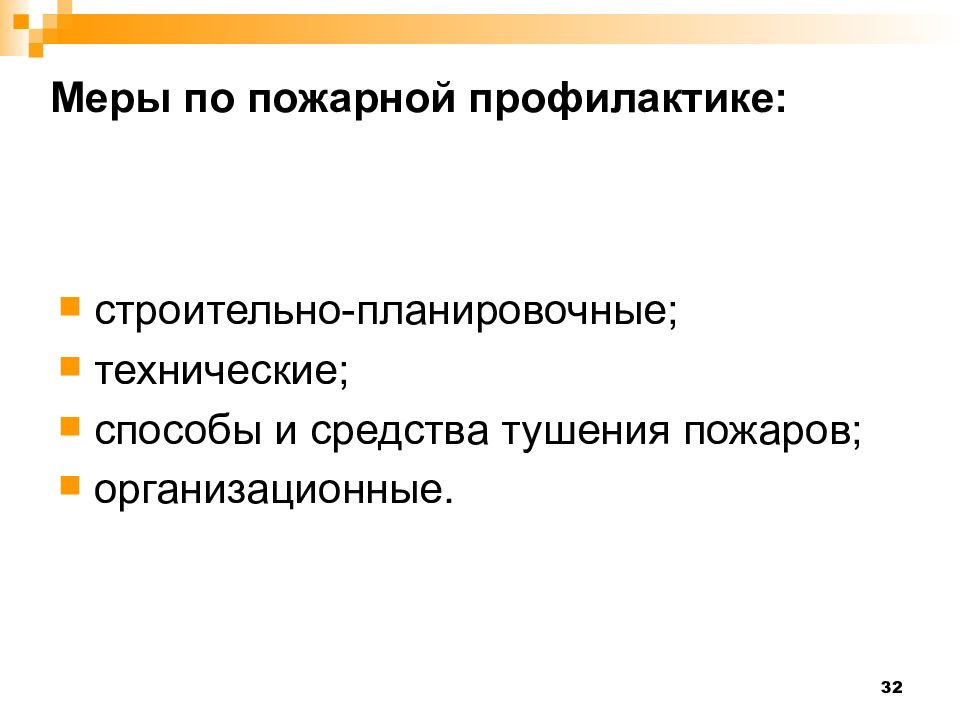

32 Меры по пожарной профилактике : строительно-планировочные; технические; способы и средства тушения пожаров; организационные.

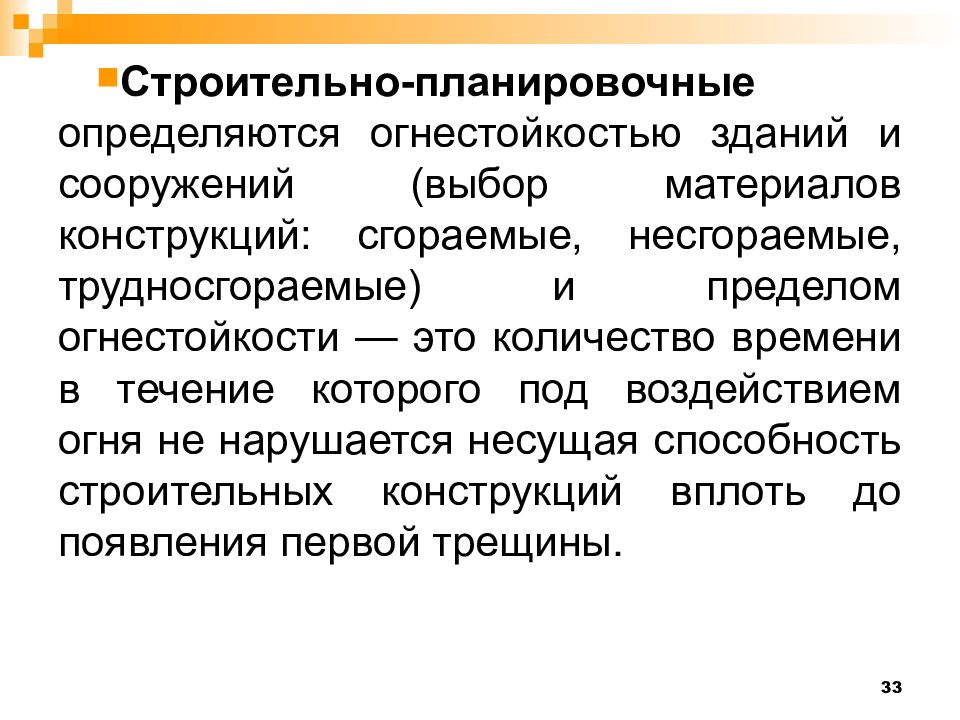

33 Строительно-планировочные определяются огнестойкостью зданий и сооружений (выбор материалов конструкций: сгораемые, несгораемые, трудносгораемые) и пределом огнестойкости — это количество времени в течение которого под воздействием огня не нарушается несущая способность строительных конструкций вплоть до появления первой трещины.
34 Технические меры : соблюдение противопожарных норм при эвакуации систем вентиляции, отопления, освещения, электрообеспечения и т.д. использование разнообразных защитных систем; соблюдение параметров технологических процессов и режимов работы оборудования. Организационные меры — проведение обучения по пожарной безопасности, соблюдение мер по пожарной безопасности.

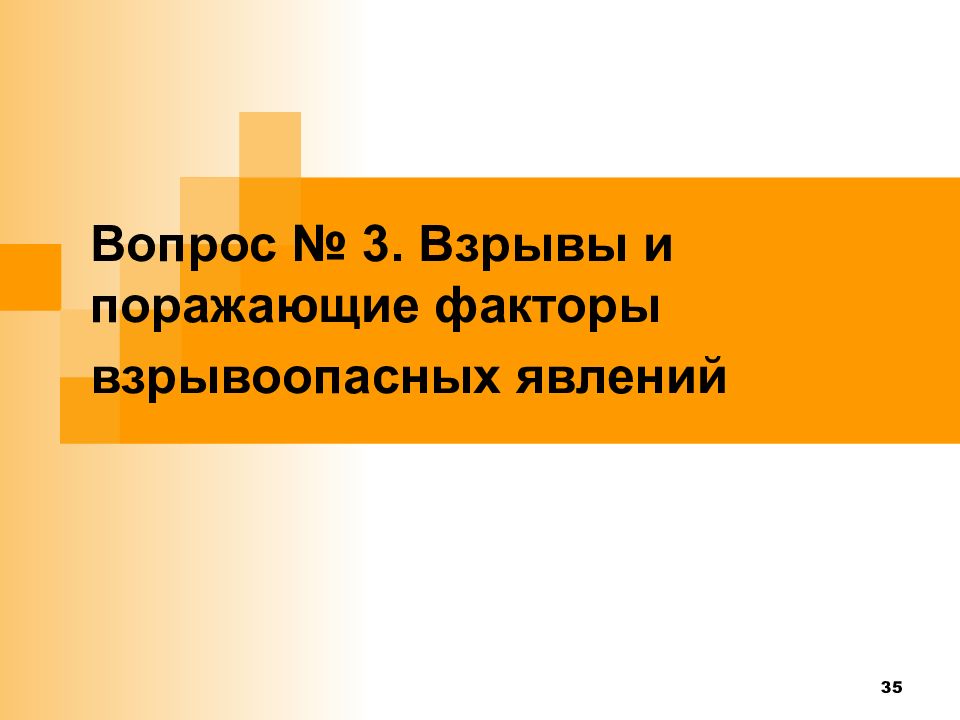

35 Вопрос № 3. Взрывы и поражающие факторы взрывоопасных явлений

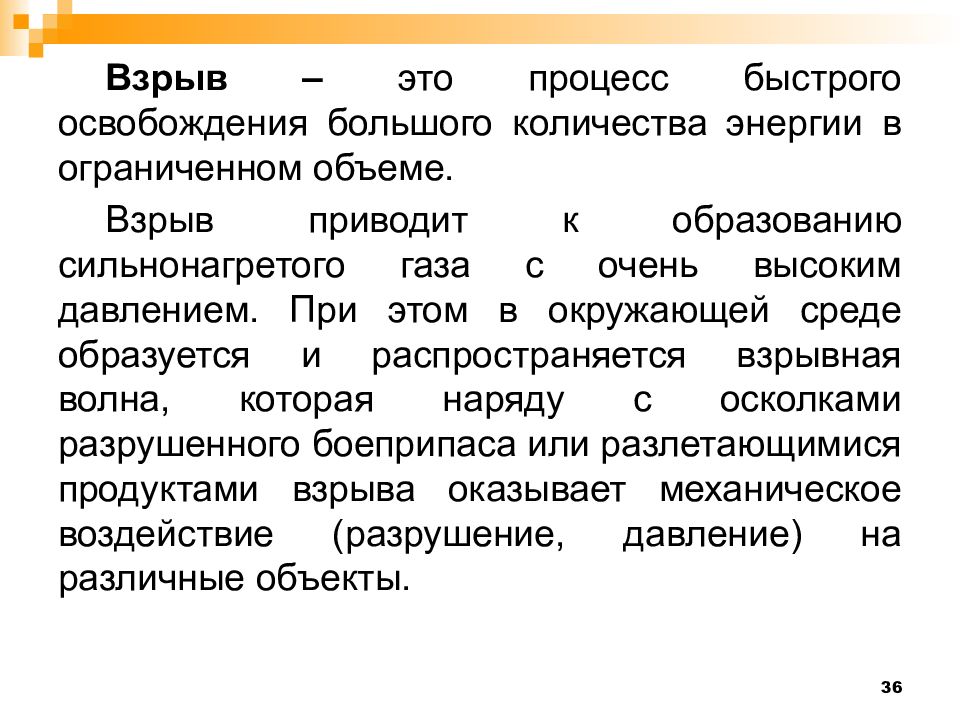

36 Взрыв – это процесс быстрого освобождения большого количества энергии в ограниченном объеме. Взрыв приводит к образованию сильнонагретого газа с очень высоким давлением. При этом в окружающей среде образуется и распространяется взрывная волна, которая наряду с осколками разрушенного боеприпаса или разлетающимися продуктами взрыва оказывает механическое воздействие (разрушение, давление) на различные объекты.

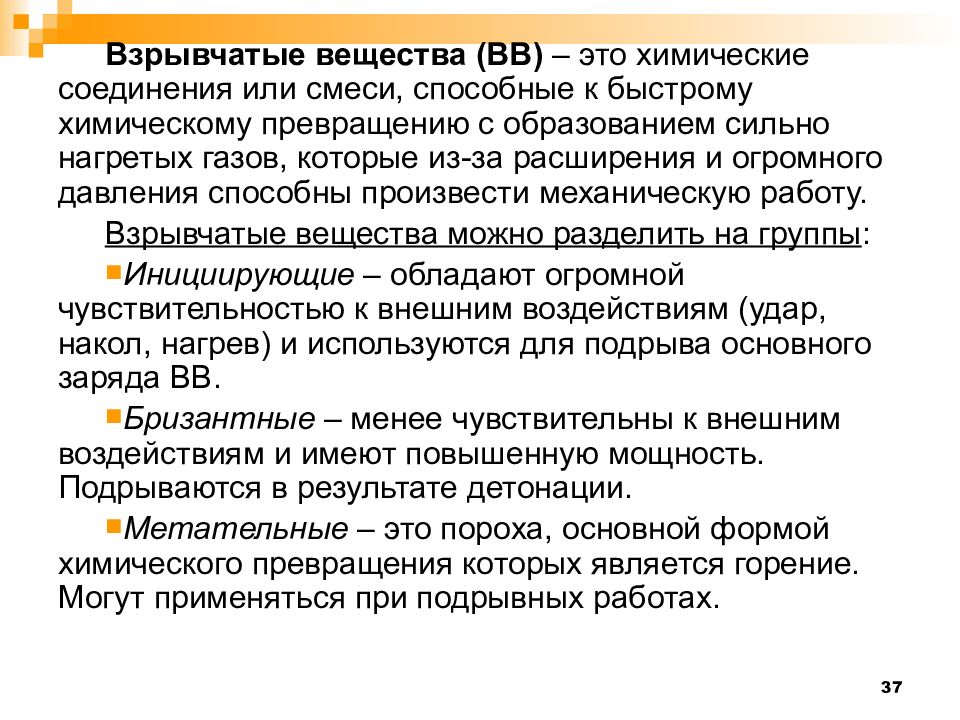

37 Взрывчатые вещества (ВВ) – это химические соединения или смеси, способные к быстрому химическому превращению с образованием сильно нагретых газов, которые из-за расширения и огромного давления способны произвести механическую работу. Взрывчатые вещества можно разделить на группы : Инициирующие – обладают огромной чувствительностью к внешним воздействиям (удар, накол, нагрев) и используются для подрыва основного заряда ВВ. Бризантные – менее чувствительны к внешним воздействиям и имеют повышенную мощность. Подрываются в результате детонации. Метательные – это пороха, основной формой химического превращения которых является горение. Могут применяться при подрывных работах.

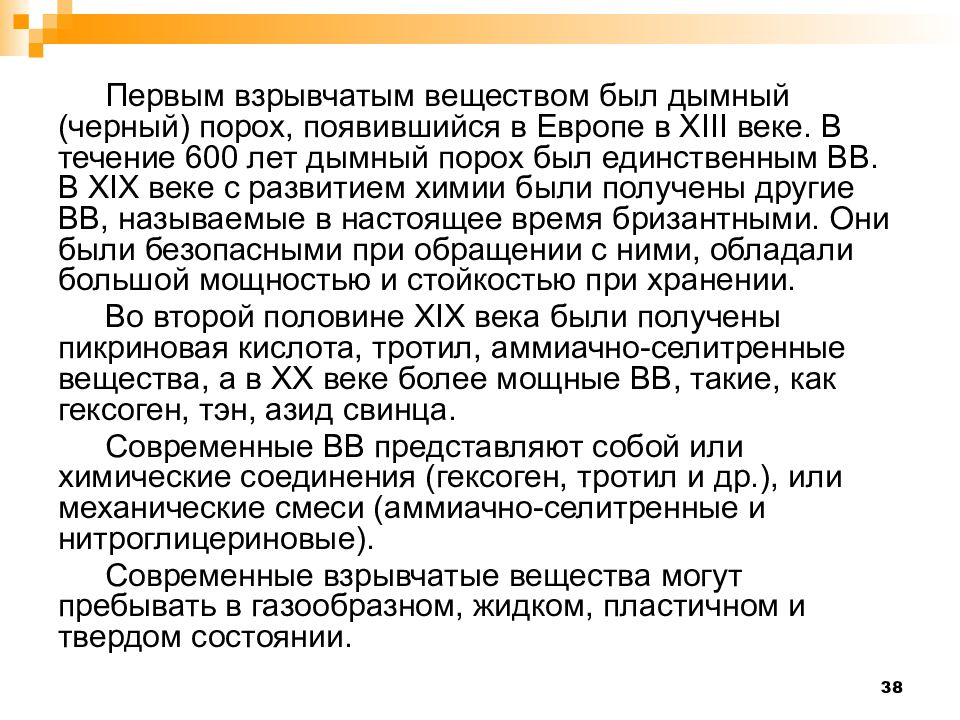

38 Первым взрывчатым веществом был дымный (черный) порох, появившийся в Европе в XIII веке. В течение 600 лет дымный порох был единственным ВВ. В XIX веке с развитием химии были получены другие ВВ, называемые в настоящее время бризантными. Они были безопасными при обращении с ними, обладали большой мощностью и стойкостью при хранении. Во второй половине XIX века были получены пикриновая кислота, тротил, аммиачно-селитренные вещества, а в XX веке более мощные ВВ, такие, как гексоген, тэн, азид свинца. Современные ВВ представляют собой или химические соединения (гексоген, тротил и др.), или механические смеси (аммиачно-селитренные и нитроглицериновые). Современные взрывчатые вещества могут пребывать в газообразном, жидком, пластичном и твердом состоянии.

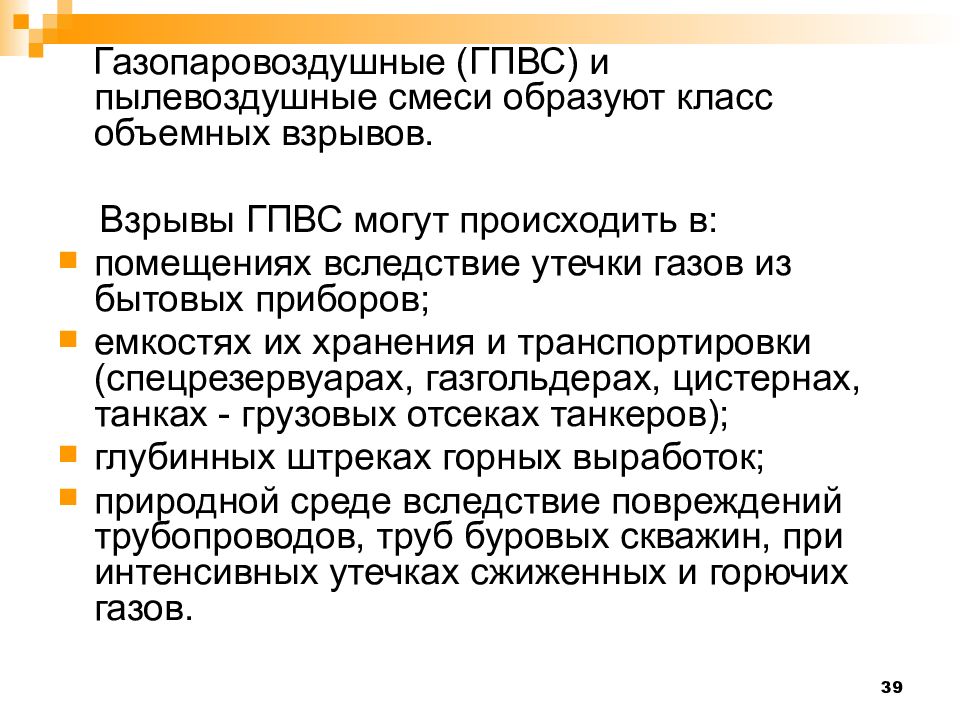

39 Газопаровоздушные (ГПВС) и пылевоздушные смеси образуют класс объемных взрывов. Взрывы ГПВС могут происходить в: помещениях вследствие утечки газов из бытовых приборов; емкостях их хранения и транспортировки (спецрезервуарах, газгольдерах, цистернах, танках - грузовых отсеках танкеров); глубинных штреках горных выработок; природной среде вследствие повреждений трубопроводов, труб буровых скважин, при интенсивных утечках сжиженных и горючих газов.

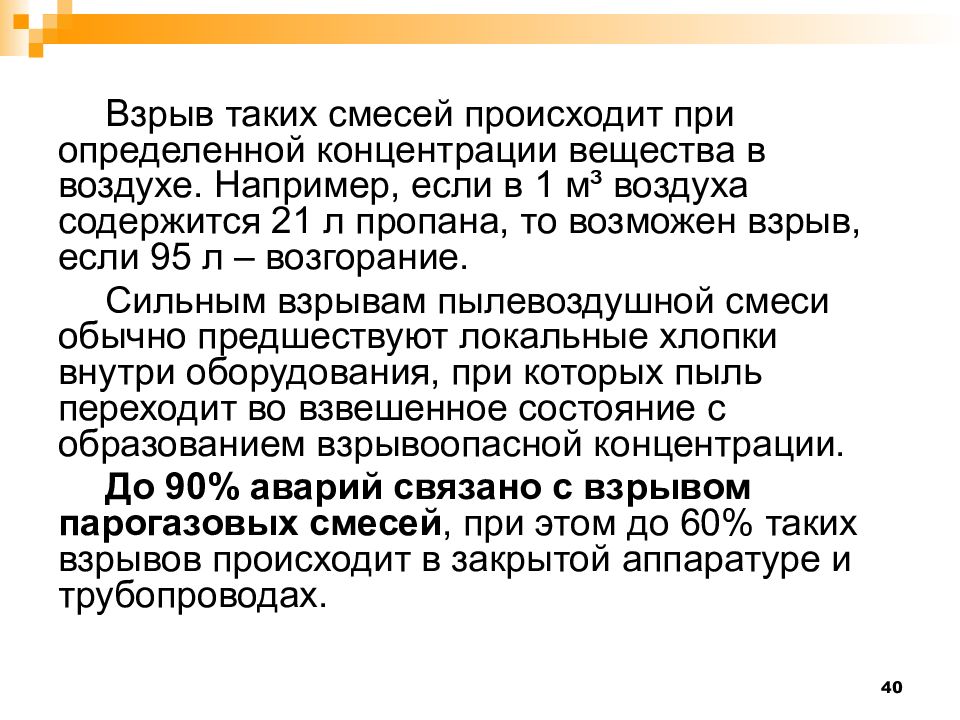

40 Взрыв таких смесей происходит при определенной концентрации вещества в воздухе. Например, если в 1 м³ воздуха содержится 21 л пропана, то возможен взрыв, если 95 л – возгорание. Сильным взрывам пылевоздушной смеси обычно предшествуют локальные хлопки внутри оборудования, при которых пыль переходит во взвешенное состояние с образованием взрывоопасной концентрации. До 90% аварий связано с взрывом парогазовых смесей, при этом до 60% таких взрывов происходит в закрытой аппаратуре и трубопроводах.

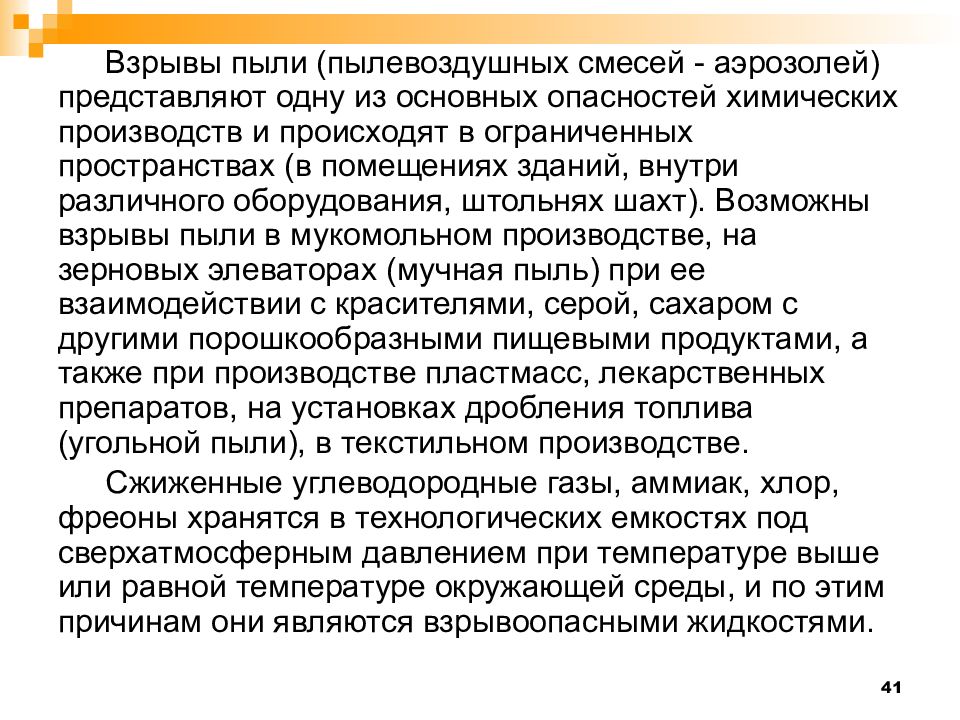

41 Взрывы пыли (пылевоздушных смесей - аэрозолей) представляют одну из основных опасностей химических производств и происходят в ограниченных пространствах (в помещениях зданий, внутри различного оборудования, штольнях шахт). Возможны взрывы пыли в мукомольном производстве, на зерновых элеваторах (мучная пыль) при ее взаимодействии с красителями, серой, сахаром с другими порошкообразными пищевыми продуктами, а также при производстве пластмасс, лекарственных препаратов, на установках дробления топлива (угольной пыли), в текстильном производстве. Сжиженные углеводородные газы, аммиак, хлор, фреоны хранятся в технологических емкостях под сверхатмосферным давлением при температуре выше или равной температуре окружающей среды, и по этим причинам они являются взрывоопасными жидкостями.

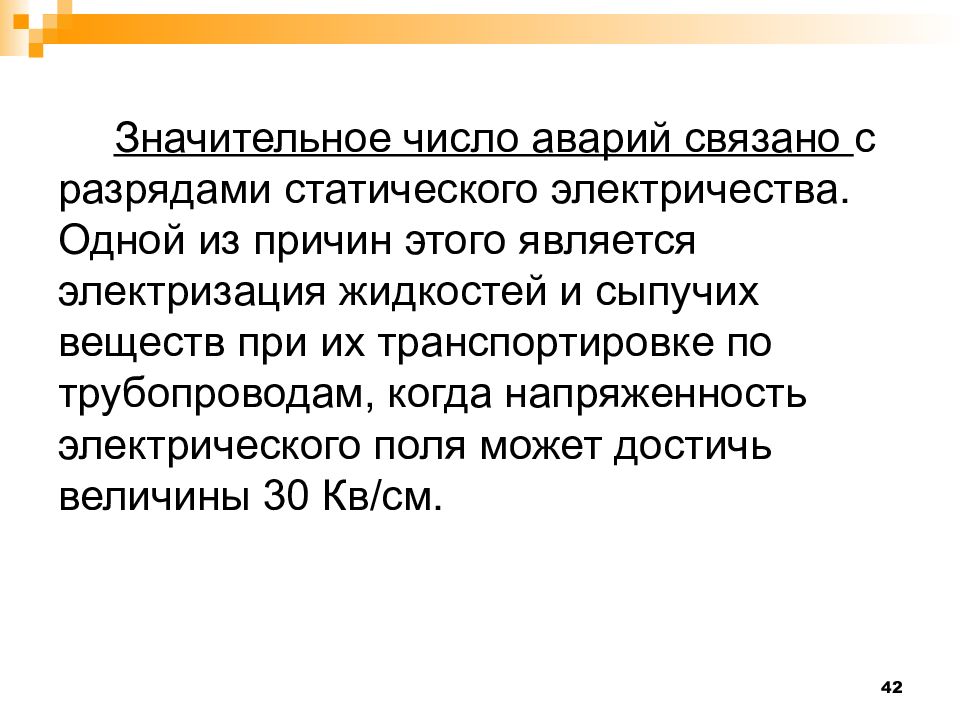

42 Значительное число аварий связано с разрядами статического электричества. Одной из причин этого является электризация жидкостей и сыпучих веществ при их транспортировке по трубопроводам, когда напряженность электрического поля может достичь величины 30 Кв/см.
43 Взрывоопасный объект (ВОО) - объект, на котором хранятся, используются, транспортируются вещества, приобретающие при определенных условиях способность к взрыву. К взрывоопасным объектам относятся: предприятия оборонной, нефтедобывающей, нефтеперерабатывающей, нефтехимической, химической, газовой, текстильной, хлебопродуктовой и фармацевтической промышленности, склады легковоспламеняющихся и горючих жидкостей, сжиженных газов.
44 На взрывоопасных объектах возможны следующие виды взрывов: неконтролируемое резкое высвобождение энергии за короткий промежуток времени и в ограниченном пространстве (взрывные процессы); образование облаков топливно-воздушных смесей (ТСВ) ли других химических газообразных, пылеобразных веществ, их быстрые взрывные превращения (объемные взрывы); взрывы трубопроводов, сосудов, находящихся под высоким давлением или с перегретой жидкостью, прежде всего, резервуарах со сжиженным углеводородным газом.

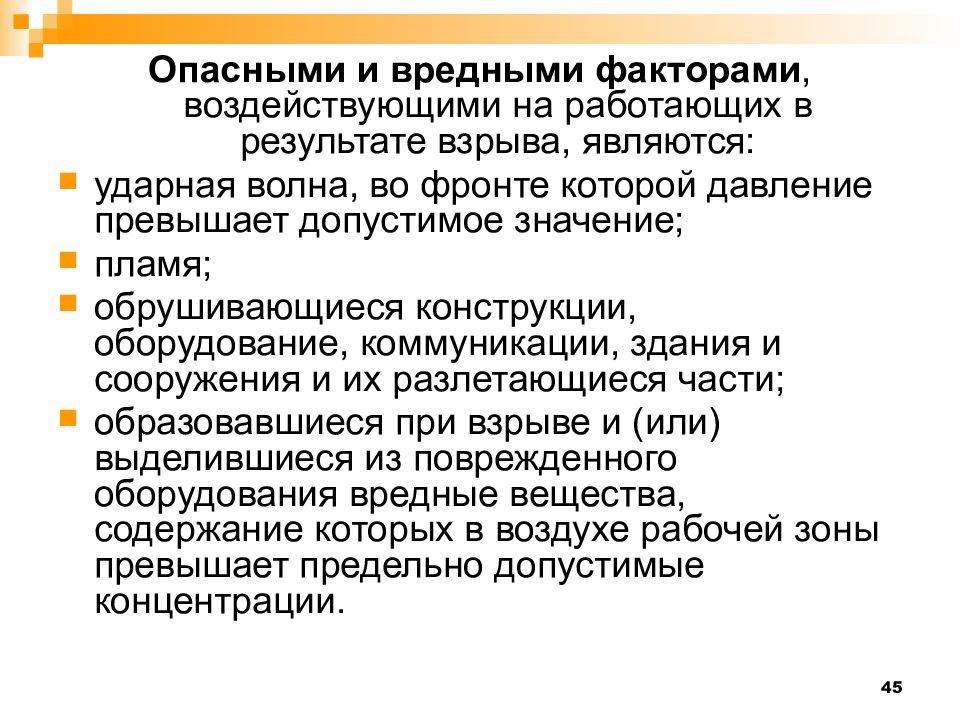

45 Опасными и вредными факторами, воздействующими на работающих в результате взрыва, являются: ударная волна, во фронте которой давление превышает допустимое значение; пламя; обрушивающиеся конструкции, оборудование, коммуникации, здания и сооружения и их разлетающиеся части; образовавшиеся при взрыве и (или) выделившиеся из поврежденного оборудования вредные вещества, содержание которых в воздухе рабочей зоны превышает предельно допустимые концентрации.
46 Причины взрывов: На взрывоопасных предприятиях – разрушения и повреждения производственных емкостей, аппаратуры и трубопроводов; отступление от установленного технологического режима (например, превышение давления и температуры внутри аппаратуры); отсутствие постоянного контроля за исправностью аппаратуры и оборудования и своевременного проведения плановых ремонтных работ; несоблюдение правил техники безопасности при работе с взрывчатыми веществами. В жилых и общественных зданиях – неразумное поведение людей и прежде всего детей; взрыв газа; террористические акты.

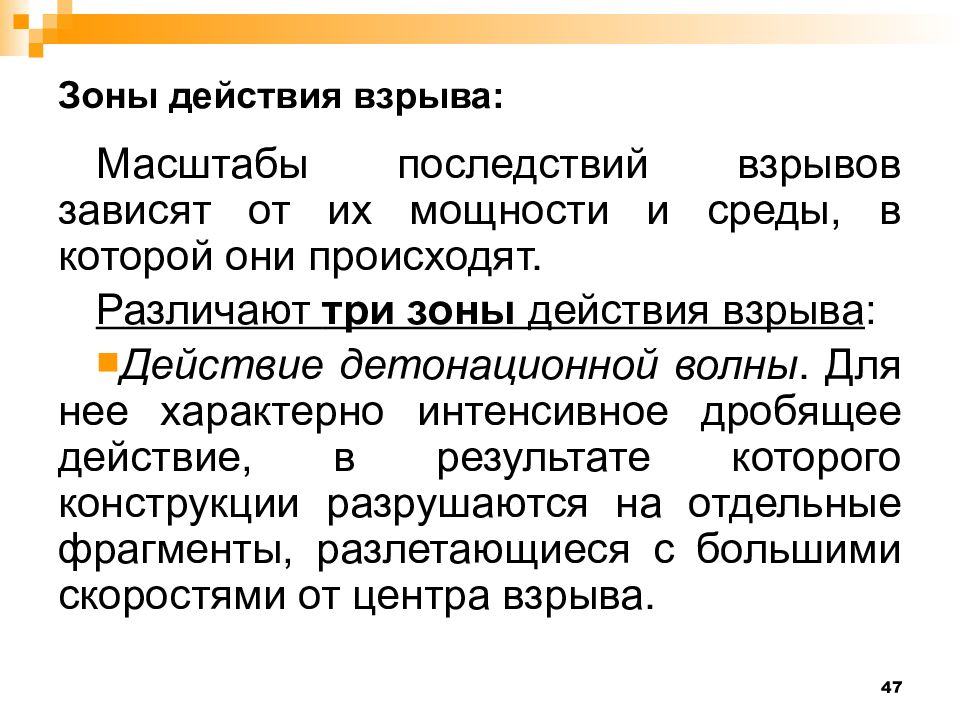

47 Зоны действия взрыва: Масштабы последствий взрывов зависят от их мощности и среды, в которой они происходят. Различают три зоны действия взрыва : Действие детонационной волны. Для нее характерно интенсивное дробящее действие, в результате которого конструкции разрушаются на отдельные фрагменты, разлетающиеся с большими скоростями от центра взрыва.

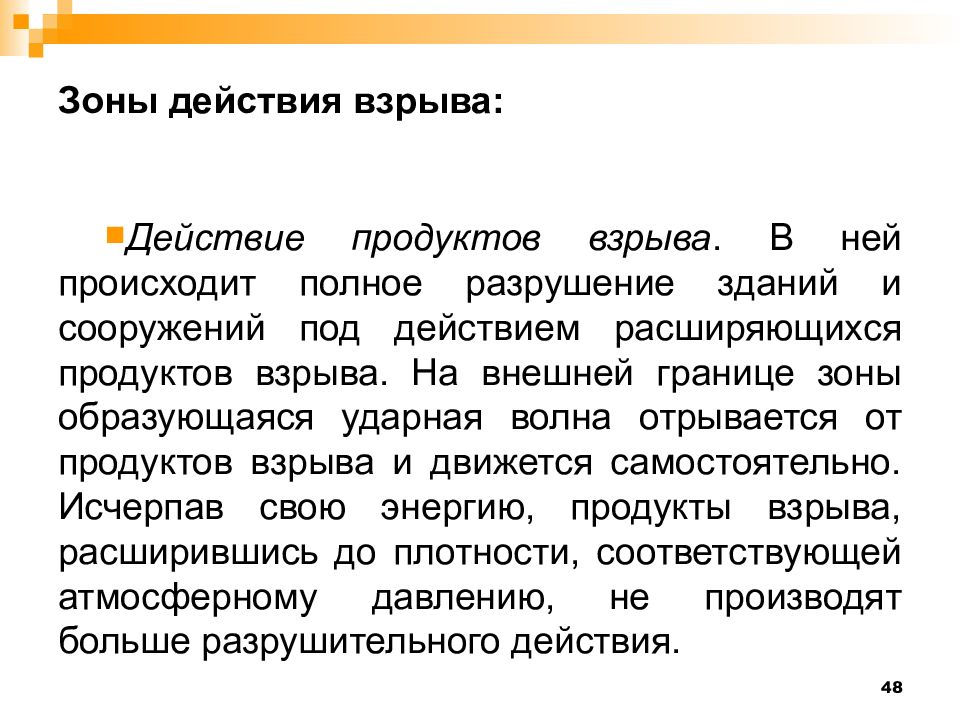

48 Зоны действия взрыва: Действие продуктов взрыва. В ней происходит полное разрушение зданий и сооружений под действием расширяющихся продуктов взрыва. На внешней границе зоны образующаяся ударная волна отрывается от продуктов взрыва и движется самостоятельно. Исчерпав свою энергию, продукты взрыва, расширившись до плотности, соответствующей атмосферному давлению, не производят больше разрушительного действия.

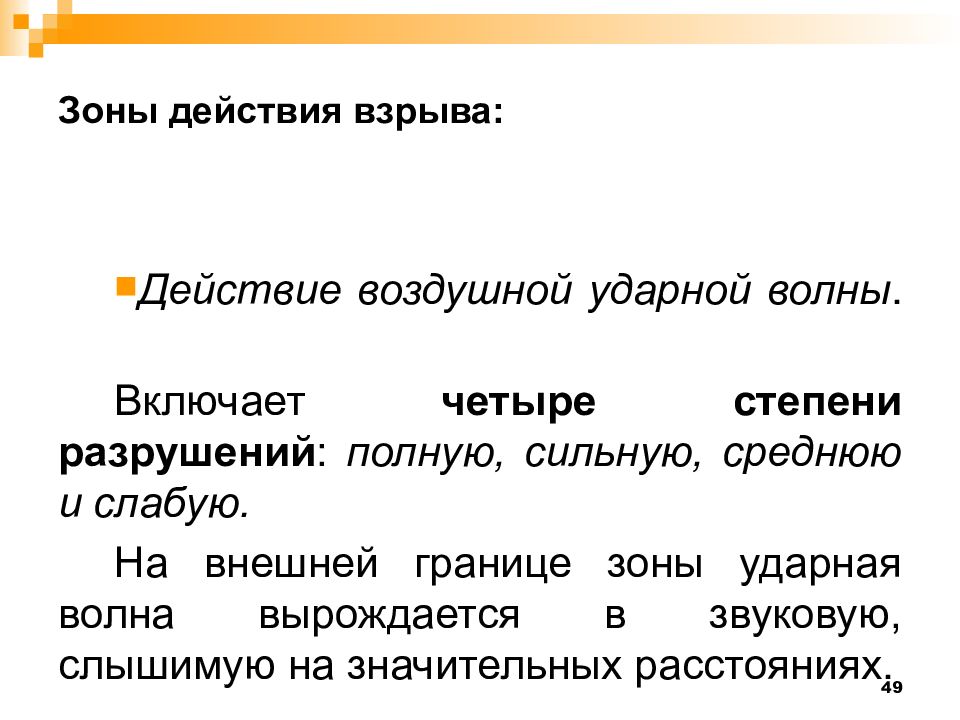

49 Зоны действия взрыва: Действие воздушной ударной волны. Включает четыре степени разрушений : полную, сильную, среднюю и слабую. На внешней границе зоны ударная волна вырождается в звуковую, слышимую на значительных расстояниях.

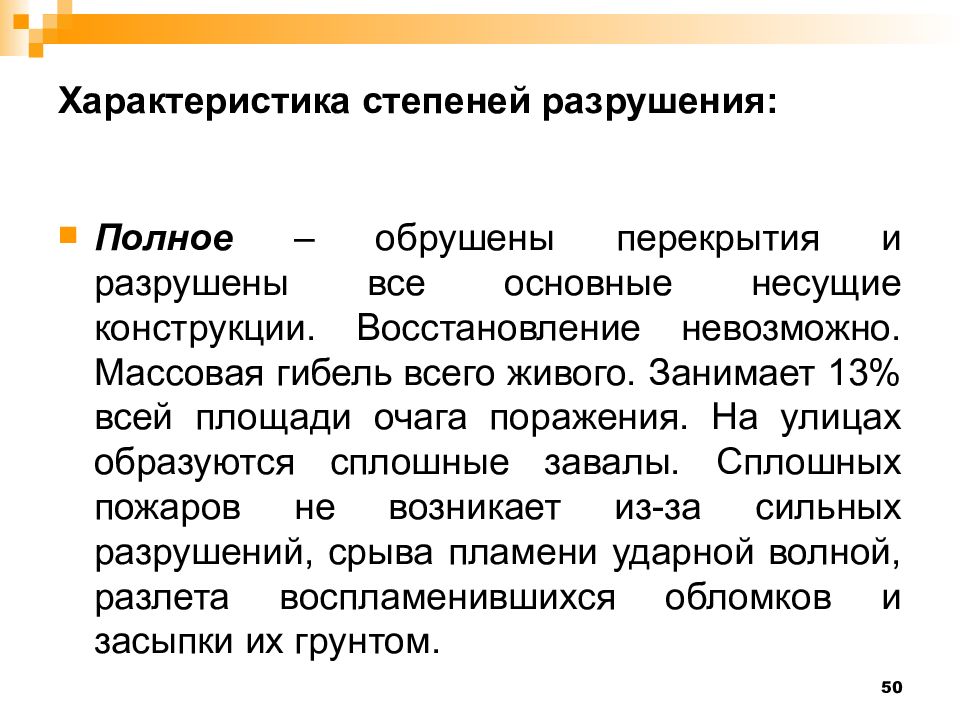

50 Характеристика степеней разрушения : Полное – обрушены перекрытия и разрушены все основные несущие конструкции. Восстановление невозможно. Массовая гибель всего живого. Занимает 13% всей площади очага поражения. На улицах образуются сплошные завалы. Сплошных пожаров не возникает из-за сильных разрушений, срыва пламени ударной волной, разлета воспламенившихся обломков и засыпки их грунтом.
51 Характеристика степеней разрушения : Сильное – имеются значительные деформации несущих конструкций. Разрушена большая часть перекрытий и стен. Занимает площадь до 10% очага поражения. Строения сильно повреждены. Есть местные завалы, зоны сплошных пожаров.
52 Характеристика степеней разрушения : Среднее – разрушены главным образом не несущие, а второстепенные конструкции (легкие стены, перегородки, крыши, окна, двери). Возможны трещины в наружных стенах. Перекрытия в подвале не разрушены. В коммунальных и энергетических сетях значительные разрушения и деформации элементов, требующие устранения. Занимает площадь до 15% очага поражения. Строения получают средние разрушения. Могут местные завалы, участки сплошных пожаров.
53 Характеристика степеней разрушения : Слабое – разрушена часть внутренних перегородок, заполнения дверных и оконных проемов. Оборудование имеет значительные деформации. В коммунальных и энергетических сетях разрушения и поломки конструктивных элементов незначительны. Занимает до 62% площади очага поражения. Могут быть отдельные завалы, очаги пожаров.

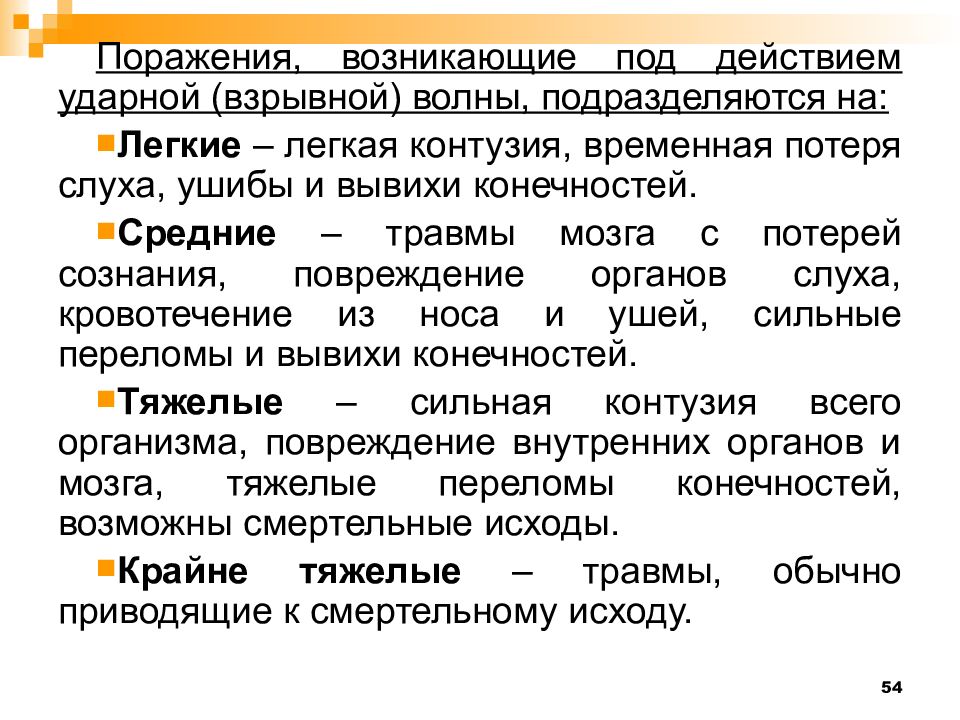

54 Поражения, возникающие под действием ударной (взрывной) волны, подразделяются на: Легкие – легкая контузия, временная потеря слуха, ушибы и вывихи конечностей. Средние – травмы мозга с потерей сознания, повреждение органов слуха, кровотечение из носа и ушей, сильные переломы и вывихи конечностей. Тяжелые – сильная контузия всего организма, повреждение внутренних органов и мозга, тяжелые переломы конечностей, возможны смертельные исходы. Крайне тяжелые – травмы, обычно приводящие к смертельному исходу.

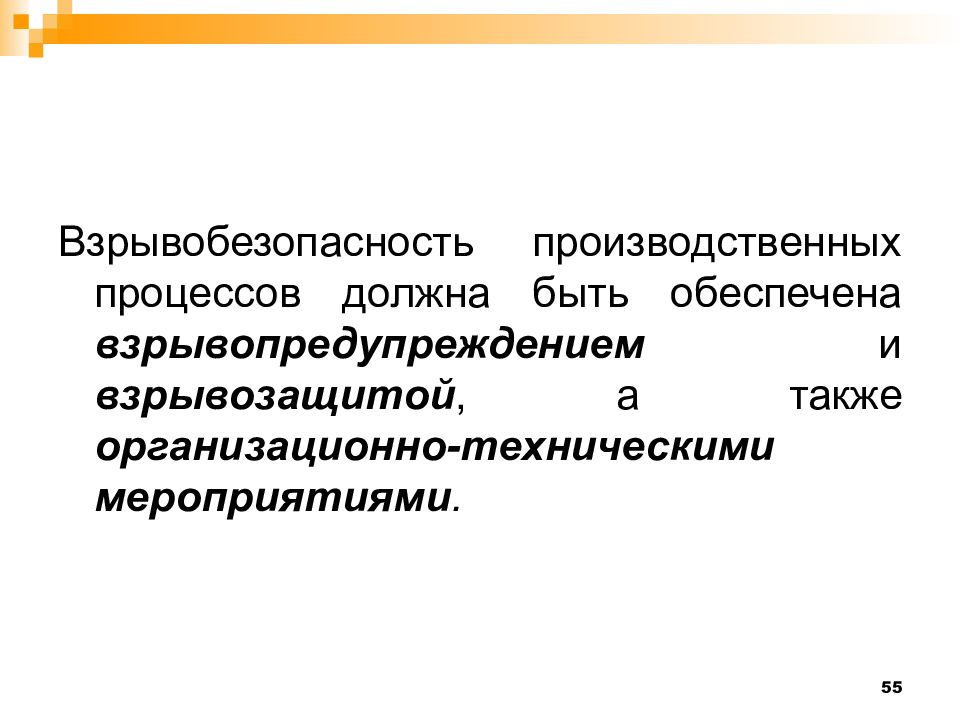

55 Взрывобезопасность производственных процессов должна быть обеспечена взрывопредупреждением и взрывозащитой, а также организационно-техническими мероприятиями.

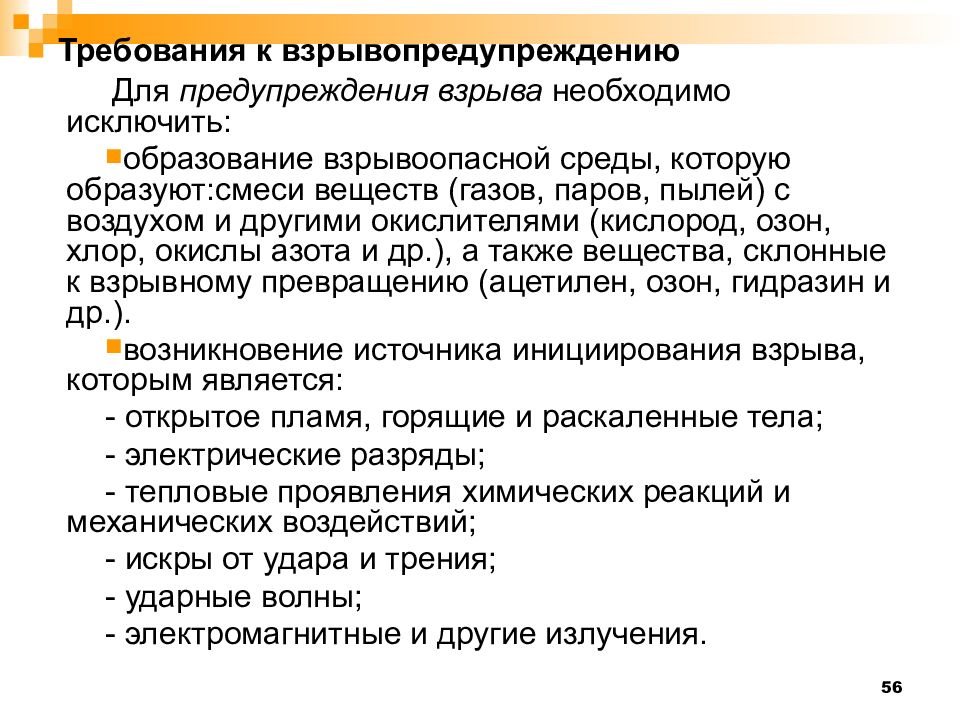

56 Требования к взрывопредупреждению Для предупреждения взрыва необходимо исключить: образование взрывоопасной среды, которую образуют:смеси веществ (газов, паров, пылей) с воздухом и другими окислителями (кислород, озон, хлор, окислы азота и др.), а также вещества, склонные к взрывному превращению (ацетилен, озон, гидразин и др.). возникновение источника инициирования взрыва, которым является: - открытое пламя, горящие и раскаленные тела; - электрические разряды; - тепловые проявления химических реакций и механических воздействий; - искры от удара и трения; - ударные волны; - электромагнитные и другие излучения.

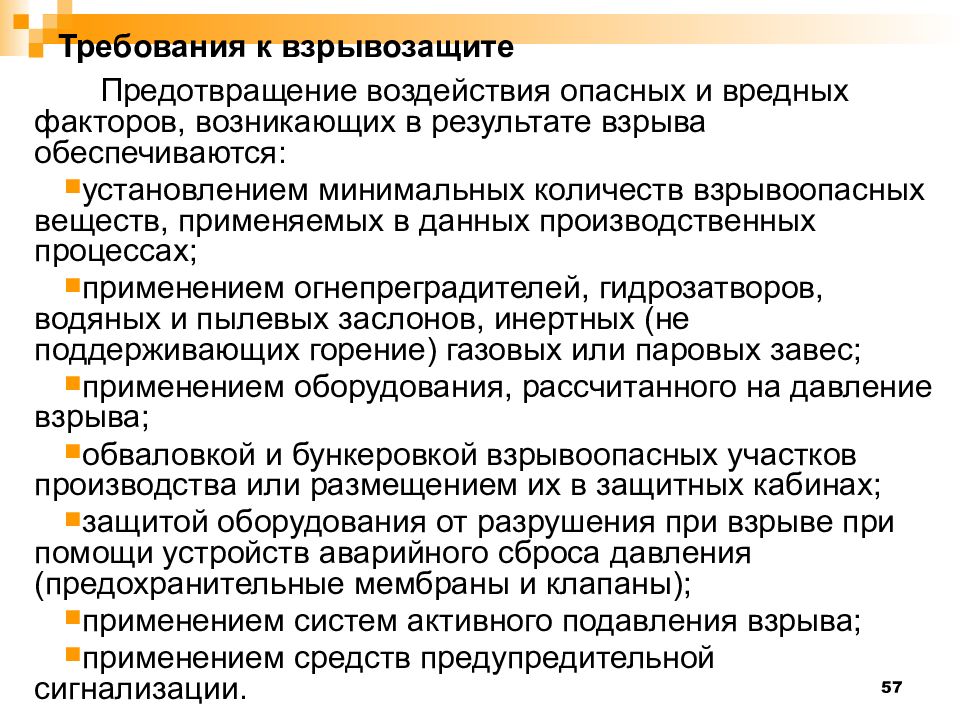

57 Требования к взрывозащите Предотвращение воздействия опасных и вредных факторов, возникающих в результате взрыва обеспечиваются: установлением минимальных количеств взрывоопасных веществ, применяемых в данных производственных процессах; применением огнепреградителей, гидрозатворов, водяных и пылевых заслонов, инертных (не поддерживающих горение) газовых или паровых завес; применением оборудования, рассчитанного на давление взрыва; обваловкой и бункеровкой взрывоопасных участков производства или размещением их в защитных кабинах; защитой оборудования от разрушения при взрыве при помощи устройств аварийного сброса давления (предохранительные мембраны и клапаны); применением систем активного подавления взрыва; применением средств предупредительной сигнализации.
58 Организационные и организационно-технические мероприятия по обеспечению взрывобезопасности Эти мероприятия должны включать: разработку системы инструктивных материалов средств наглядной агитации, регламентов и норм ведения технологических процессов, правил обращения со взрывоопасными веществами и материалами; организацию обучения, инструктажа и допуска к работе обслуживающего персонала взрывоопасных производственных процессов; осуществление контроля и надзора за соблюдением норм технологического режима, правил и норм техники безопасности, промышленной санитарии и пожарной безопасности; организацию противоаварийных, газоспасательных и горноспасательных работ и установление порядка ведения работ в аварийных условиях.
