Кафедра взрывобезопасности и технических средств противодействия терроризму МЧС РОССИИ САНКТ-ПЕТЕРБУРГСКИЙ УНИВЕРСИТЕТ ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ Учебная дисциплина « Взрывотехническая экспертиза», лекция № 10
Учебная дисциплина « Взрывотехническая экспертиза», лекция № 10

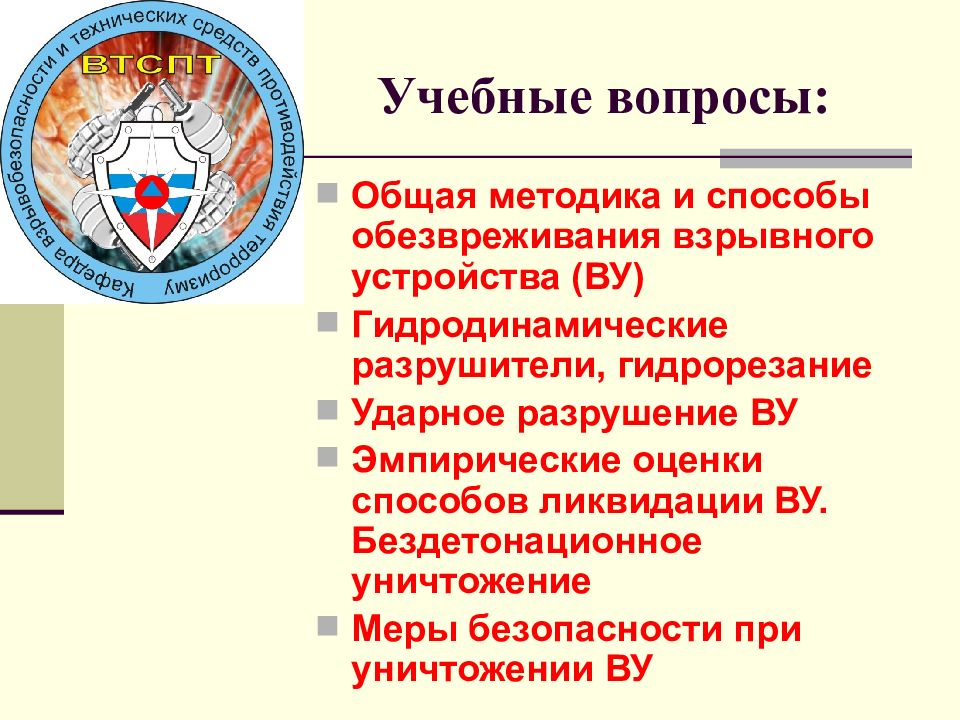

Общая методика и способы обезвреживания взрывного устройства (ВУ) Гидродинамические разрушители, гидрорезание Ударное разрушение ВУ Эмпирические оценки способов ликвидации ВУ. Бездетонационное уничтожение Меры безопасности при уничтожении ВУ

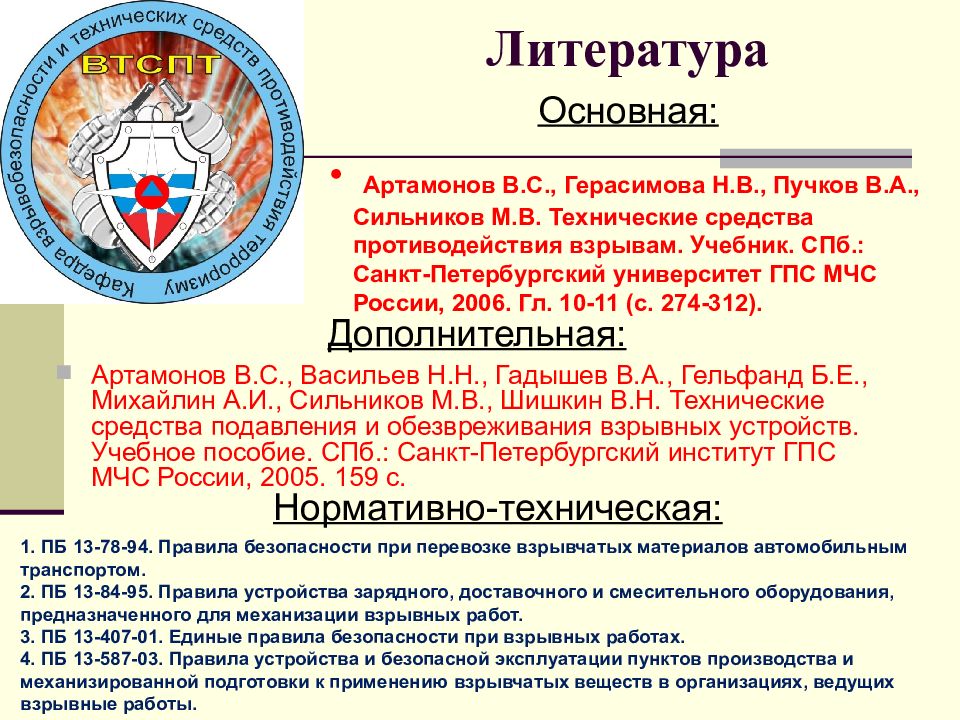

Артамонов В.С., Васильев Н.Н., Гадышев В.А., Гельфанд Б.Е., Михайлин А.И., Сильников М.В., Шишкин В.Н. Технические средства подавления и обезвреживания взрывных устройств. Учебное пособие. СПб.: Санкт-Петербургский институт ГПС МЧС России, 2005. 159 с. Основная: Дополнительная: Артамонов В.С., Герасимова Н.В., Пучков В.А., Сильников М.В. Технические средства противодействия взрывам. Учебник. СПб.: Санкт-Петербургский университет ГПС МЧС России, 2006. Гл. 10-11 (с. 274-312). Нормативно-техническая: 1. ПБ 13-78-94. Правила безопасности при перевозке взрывчатых материалов автомобильным транспортом. 2. ПБ 13-84-95. Правила устройства зарядного, доставочного и смесительного оборудования, предназначенного для механизации взрывных работ. 3. ПБ 13-407-01. Единые правила безопасности при взрывных работах. 4. ПБ 13-587-03. Правила устройства и безопасной эксплуатации пунктов производства и механизированной подготовки к применению взрывчатых веществ в организациях, ведущих взрывные работы.
ВОПРОС 1. Общая методика и способы обезвреживания взрывного устройства

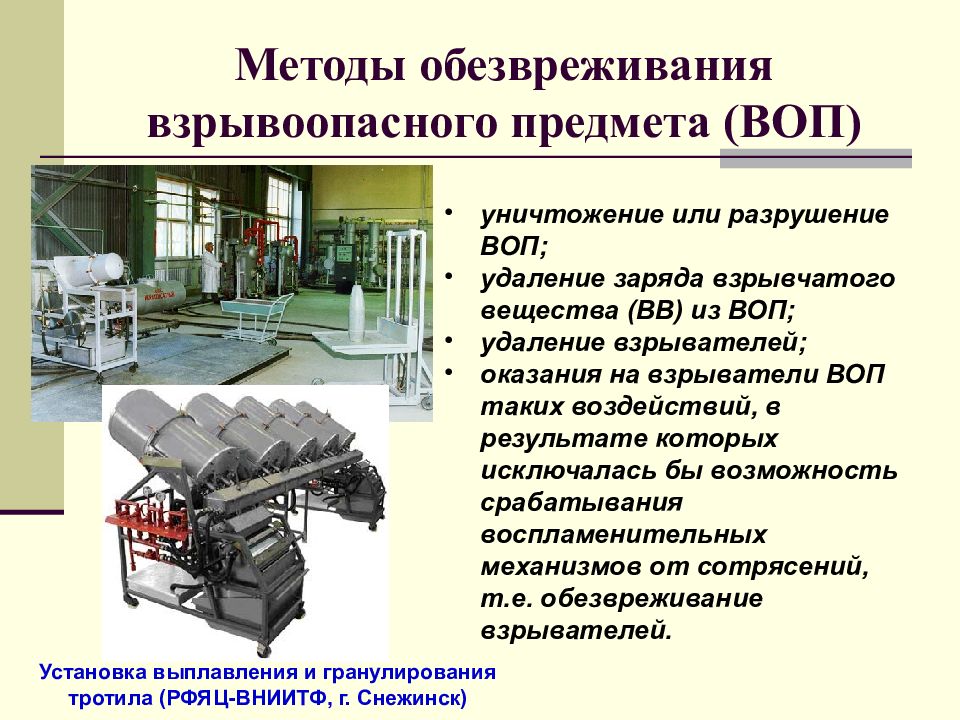

уничтожение или разрушение ВОП; удаление заряда взрывчатого вещества (ВВ) из ВОП; удаление взрывателей; оказания на взрыватели ВОП таких воздействий, в результате которых исключалась бы возможность срабатывания воспламенительных механизмов от сотрясений, т.е. обезвреживание взрывателей. Установка выплавления и гранулирования тротила (РФЯЦ-ВНИИТФ, г. Снежинск)

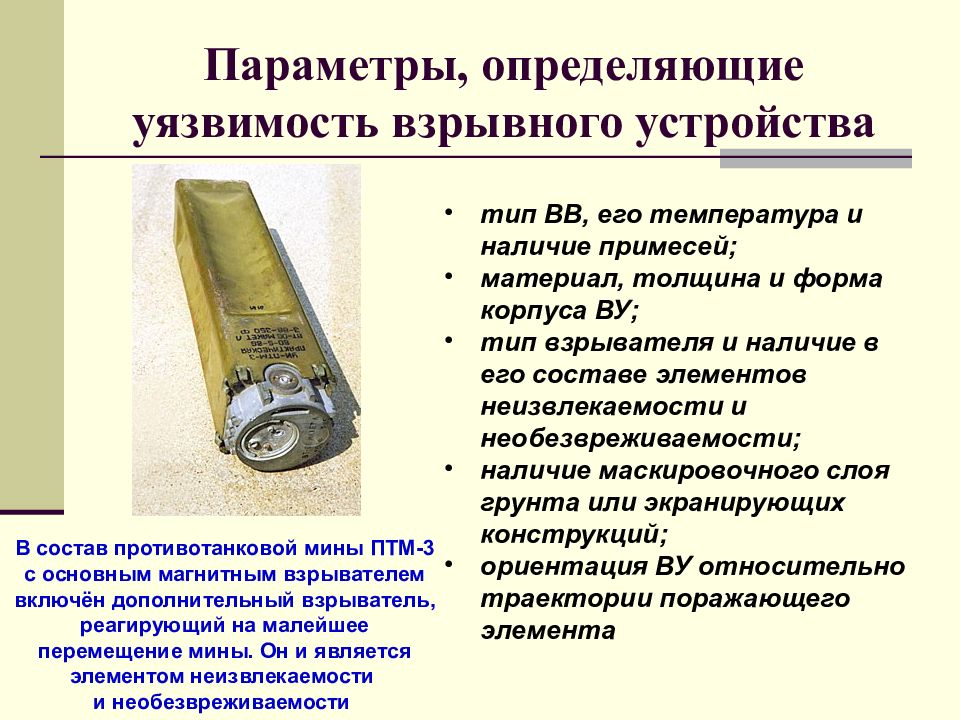

тип ВВ, его температура и наличие примесей; материал, толщина и форма корпуса ВУ; тип взрывателя и наличие в его составе элементов неизвлекаемости и необезвреживаемости; наличие маскировочного слоя грунта или экранирующих конструкций; ориентация ВУ относительно траектории поражающего элемента В состав противотанковой мины ПТМ-3 с основным магнитным взрывателем включён дополнительный взрыватель, реагирующий на малейшее перемещение мины. Он и является элементом неизвлекаемости и необезвреживаемости

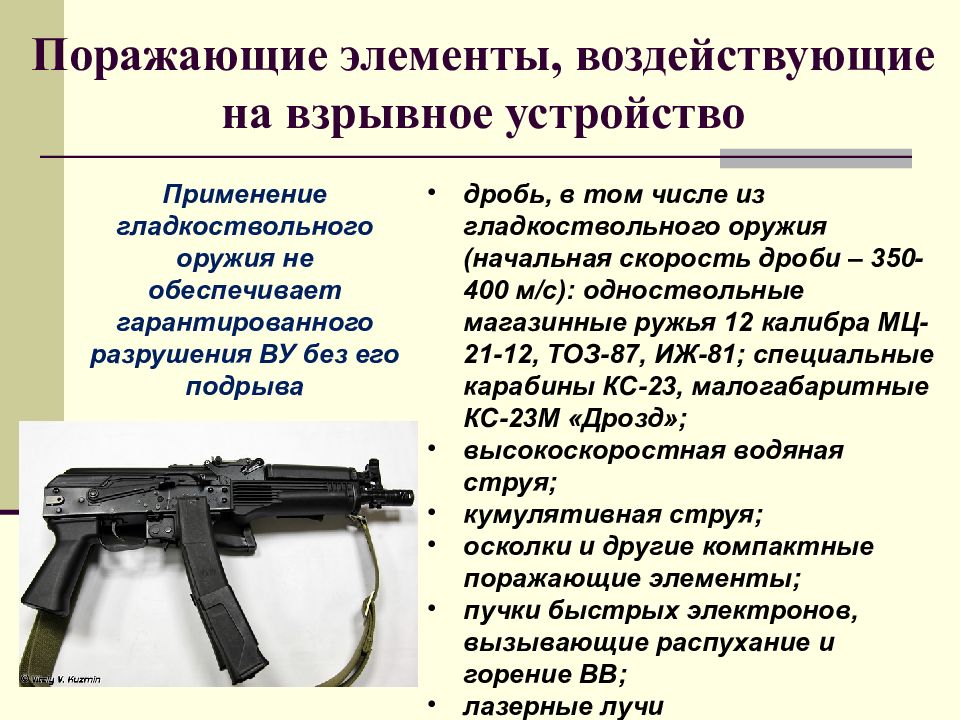

дробь, в том числе из гладкоствольного оружия (начальная скорость дроби – 350-400 м/с): одноствольные магазинные ружья 12 калибра МЦ-21-12, ТОЗ-87, ИЖ-81; специальные карабины КС-23, малогабаритные КС-23М «Дрозд»; высокоскоростная водяная струя; кумулятивная струя; осколки и другие компактные поражающие элементы; пучки быстрых электронов, вызывающие распухание и горение ВВ; лазерные лучи Применение гладкоствольного оружия не обеспечивает гарантированного разрушения ВУ без его подрыва
ВОПРОС 2. Гидродинамические разрушители, гидрорезание

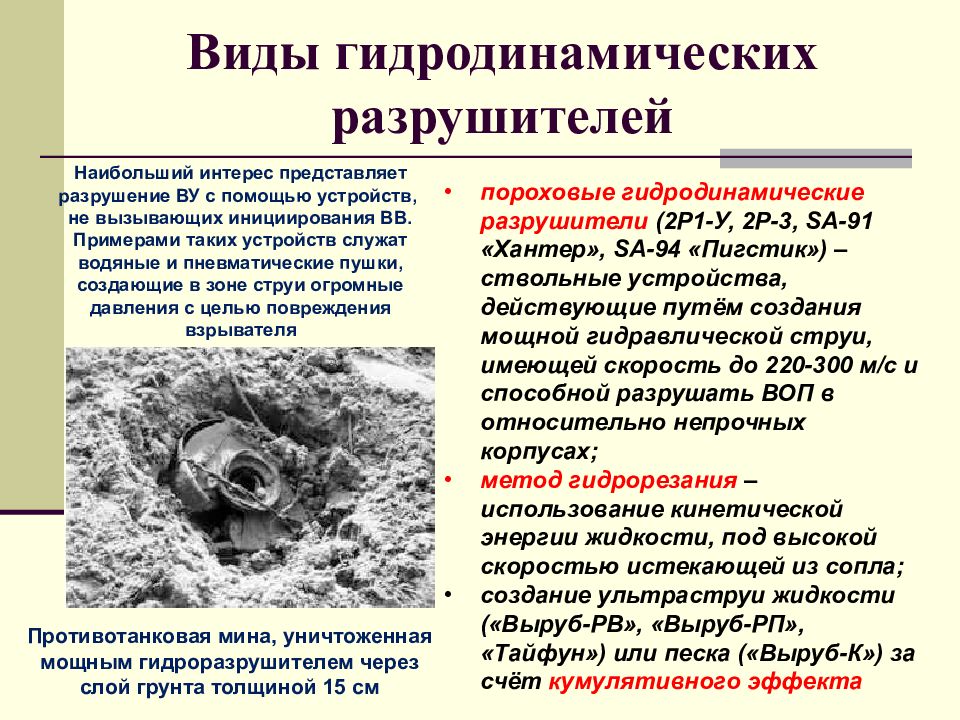

пороховые гидродинамические разрушители ( 2 Р1-У, 2Р-3, SA-91 «Хантер», SA-94 «Пигстик») – ствольные устройства, действующие путём создания мощной гидравлической струи, имеющей скорость до 220-300 м/с и способной разрушать ВОП в относительно непрочных корпусах; метод гидрорезания – использование кинетической энергии жидкости, под высокой скоростью истекающей из сопла; создание ультраструи жидкости («Выруб-РВ», «Выруб-РП», «Тайфун») или песка («Выруб-К») за счёт кумулятивного эффекта Противотанковая мина, уничтоженная мощным гидроразрушителем через слой грунта толщиной 15 см Наибольший интерес представляет разрушение ВУ с помощью устройств, не вызывающих инициирования ВВ. Примерами таких устройств служат водяные и пневматические пушки, создающие в зоне струи огромные давления с целью повреждения взрывателя

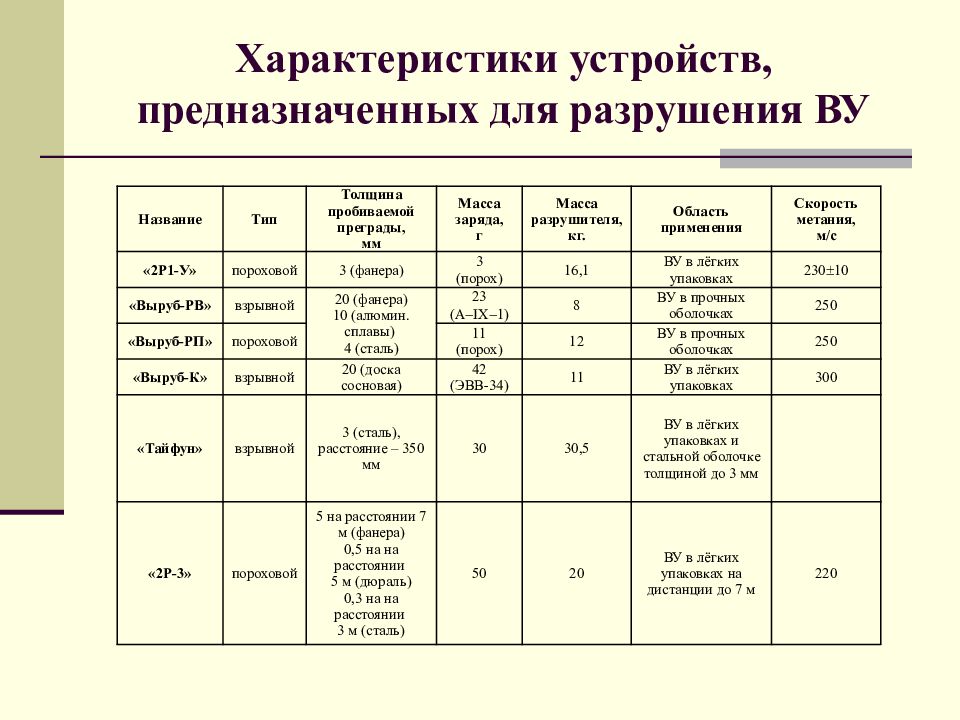

Название Тип Толщина пробиваемой преграды, мм Масса заряда, г Масса разрушителя, кг. Область применения Скорость метания, м/с «2Р1-У» пороховой 3 (фанера) 3 (порох) 16,1 ВУ в лёгких упаковках 230 10 «Выруб-РВ» взрывной 20 (фанера) 10 (алюмин. сплавы) 4 (сталь) 23 ( IX ) 8 ВУ в прочных оболочках 250 «Выруб-РП» пороховой 11 (порох) 12 ВУ в прочных оболочках 250 «Выруб-К» взрывной 20 (доска сосновая) 42 (ЭВВ-34) 11 ВУ в лёгких упаковках 300 «Тайфун» взрывной 3 (сталь), расстояние – 350 мм 30 30,5 ВУ в лёгких упаковках и стальной оболочке толщиной до 3 мм «2Р-3» пороховой 5 на расстоянии 7 м (фанера) 0,5 на на расстоянии 5 м (дюраль) 0,3 на на расстоянии 3 м (сталь) 50 20 ВУ в лёгких упаковках на дистанции до 7 м 220

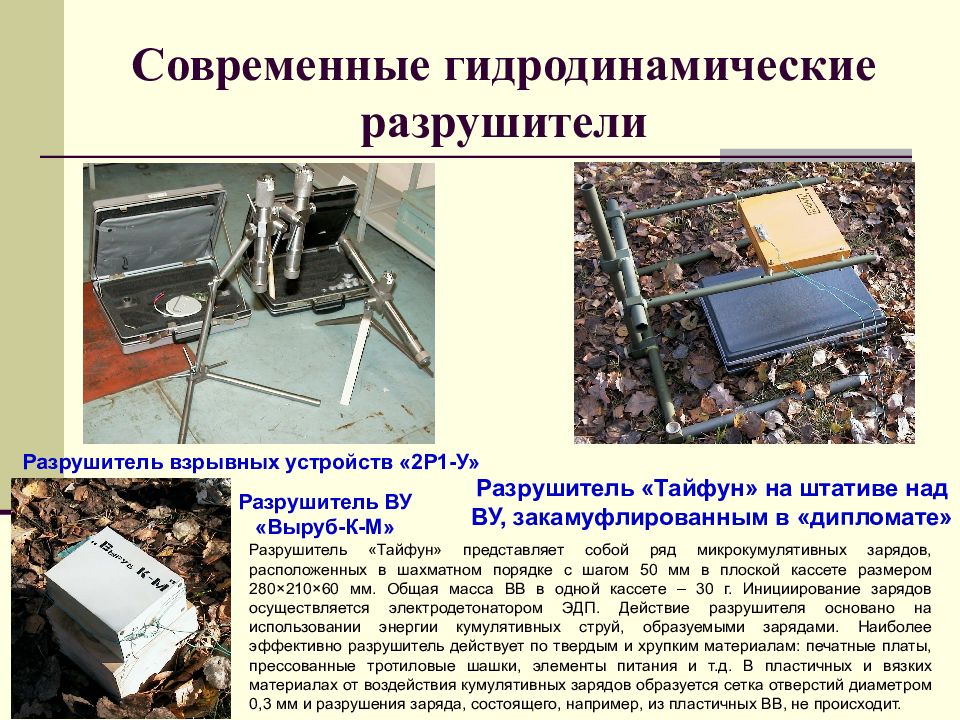

Разрушитель «Тайфун» представляет собой ряд микрокумулятивных зарядов, расположенных в шахматном порядке с шагом 50 мм в плоской кассете размером 280×210×60 мм. Общая масса ВВ в одной кассете – 30 г. Инициирование зарядов осуществляется электродетонатором ЭДП. Действие разрушителя основано на использовании энергии кумулятивных струй, образуемыми зарядами. Наиболее эффективно разрушитель действует по твердым и хрупким материалам: печатные платы, прессованные тротиловые шашки, элементы питания и т.д. В пластичных и вязких материалах от воздействия кумулятивных зарядов образуется сетка отверстий диаметром 0,3 мм и разрушения заряда, состоящего, например, из пластичных ВВ, не происходит. Разрушитель ВУ «Выруб-К-М» Разрушитель взрывных устройств «2Р1-У» Разрушитель «Тайфун» на штативе над ВУ, закамуфлированным в «дипломате»
ВОПРОС 3. Ударное разрушение взрывных устройств

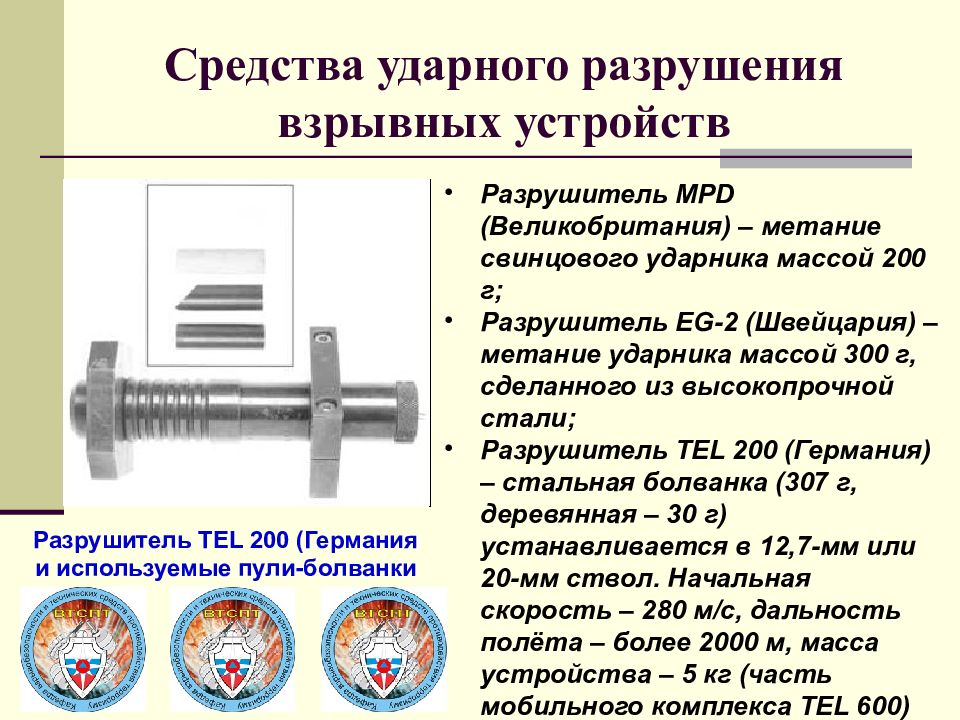

Разрушитель MPD ( Великобритания) – метание свинцового ударника массой 200 г; Разрушитель EG-2 ( Швейцария) – метание ударника массой 300 г, сделанного из высокопрочной стали; Разрушитель TEL 200 ( Германия) – стальная болванка (307 г, деревянная – 30 г) устанавливается в 12,7-мм или 20-мм ствол. Начальная скорость – 280 м/с, дальность полёта – более 2000 м, масса устройства – 5 кг (часть мобильного комплекса TEL 600) Разрушитель TEL 200 ( Германия и используемые пули-болванки
ВОПРОС 4. Эмпирические оценки способов ликвидации взрывных устройств. Бездетонационное уничтожение.

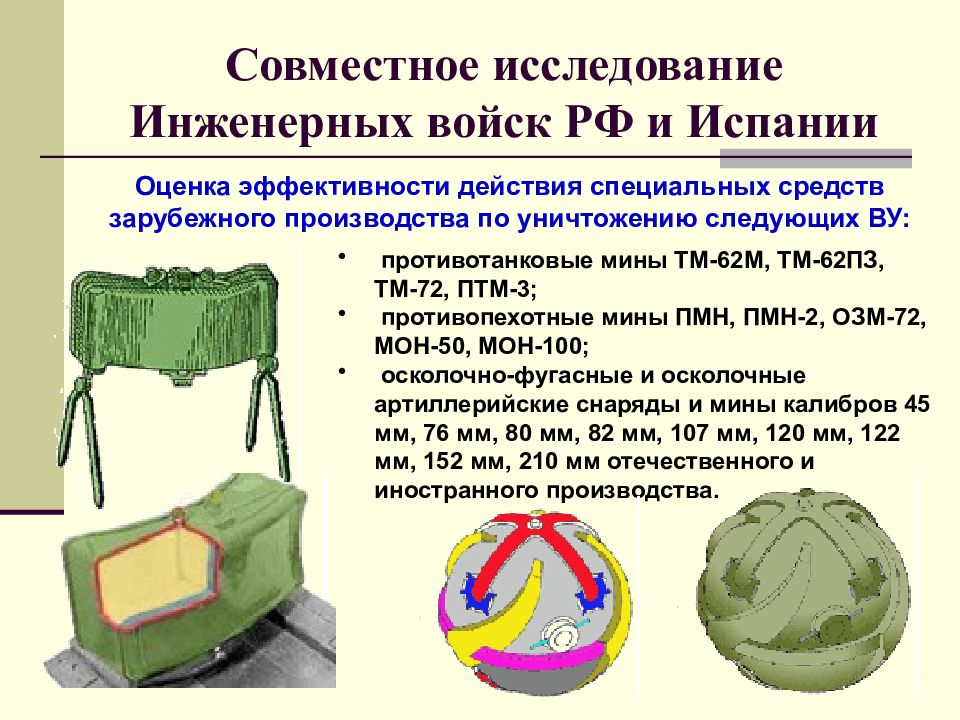

противотанковые мины ТМ-62М, ТМ-62ПЗ, ТМ-72, ПТМ-3; противопехотные мины ПМН, ПМН-2, ОЗМ-72, МОН-50, МОН-100; осколочно-фугасные и осколочные артиллерийские снаряды и мины калибров 45 мм, 76 мм, 80 мм, 82 мм, 107 мм, 120 мм, 122 мм, 152 мм, 210 мм отечественного и иностранного производства. Оценка эффективности действия специальных средств зарубежного производства по уничтожению следующих ВУ:

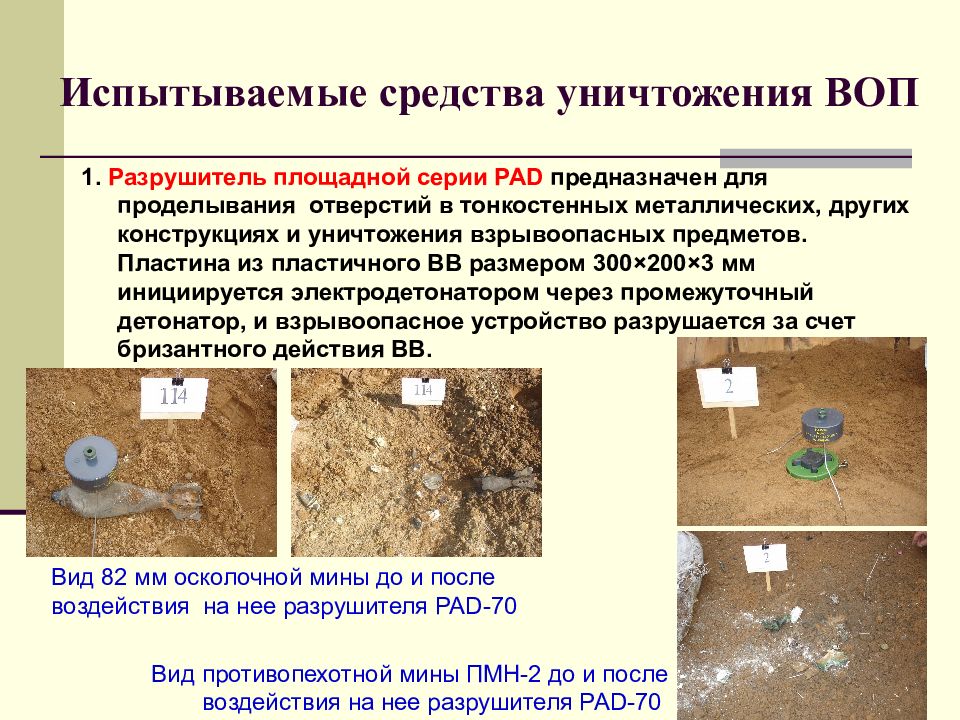

1. Разрушитель площадной серии PAD предназначен для проделывания отверстий в тонкостенных металлических, других конструкциях и уничтожения взрывоопасных предметов. Пластина из пластичного ВВ размером 300×200×3 мм инициируется электродетонатором через промежуточный детонатор, и взрывоопасное устройство разрушается за счет бризантного действия ВВ. Вид 82 мм осколочной мины до и после воздействия на нее разрушителя PAD-70 Вид противопехотной мины ПМН-2 до и после воздействия на нее разрушителя PAD-70
2. Кинетический разрушитель серии HL ( HL-21, HL-42) предназначен для проделывания отверстий в металлических, других конструкциях и уничтожения взрывоопасных устройств. Состоит из корпуса с запальным гнездом под электродетонатор, заряда ВВ и кумулятивной облицовки. Характеристики кинетических разрушителей серии HL Характеристики HL-21 HL-42 Диаметр, мм 32 42 Длина, мм 101 151 Общая масса разрушителя, г 140 380 Масса заряда ВВ, г 18 150 Вид противопехотной мины МОН-50 до воздействия на нее разрушителя PAD-70 и вид воронки после полной ее детонации

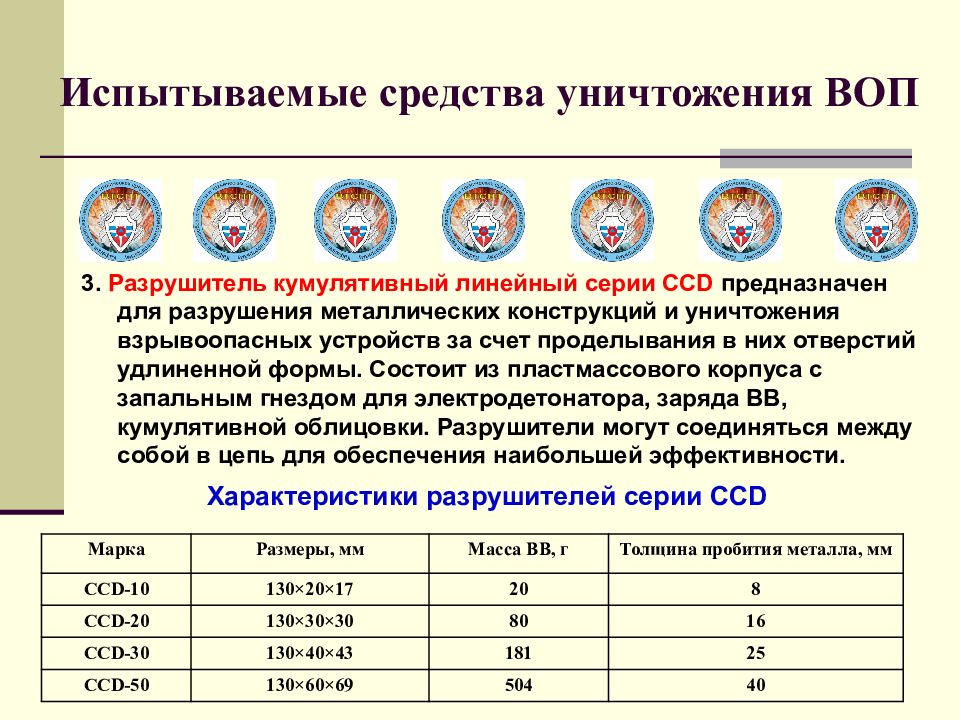

3. Разрушитель кумулятивный линейный серии CCD предназначен для разрушения металлических конструкций и уничтожения взрывоопасных устройств за счет проделывания в них отверстий удлиненной формы. C остоит из пластмассового корпуса с запальным гнездом для электродетонатора, заряда ВВ, кумулятивной облицовки. Разрушители могут соединяться между собой в цепь для обеспечения наибольшей эффективности. Характеристики разрушителей серии CCD Марка Размеры, мм Масса ВВ, г Толщина пробития металла, мм CCD-10 130×20×17 20 8 CCD-20 130×30×30 80 16 CCD-30 130×40×43 181 25 CCD-50 130×60×69 504 40

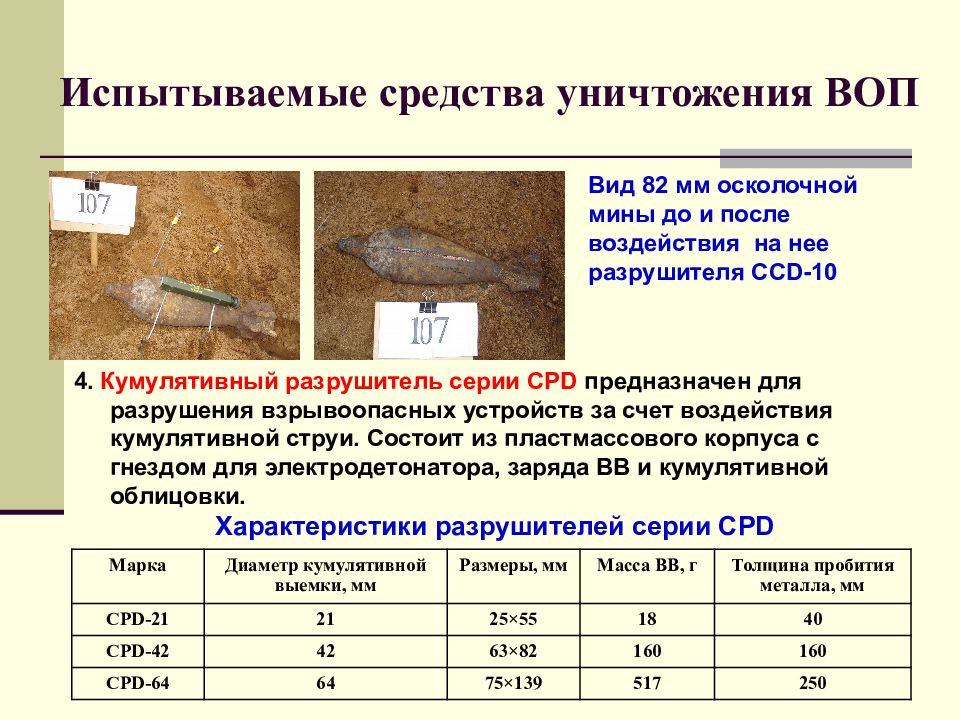

4. Кумулятивный разрушитель серии CPD предназначен для разрушения взрывоопасных устройств за счет воздействия кумулятивной струи. Состоит из пластмассового корпуса с гнездом для электродетонатора, заряда ВВ и кумулятивной облицовки. Характеристики разрушителей серии CPD Марка Диаметр кумулятивной выемки, мм Размеры, мм Масса ВВ, г Толщина пробития металла, мм CPD-21 21 25×55 18 40 CPD-42 42 63×82 160 160 CPD-64 64 75×139 517 250 Вид 82 мм осколочной мины до и после воздействия на нее разрушителя CCD-10
5. Разрушитель баллистический с ударным ядром EPD-36 способен разрушать взрывоопасные устройства за счет создания площадных отверстий в металлических и других корпусах. Характеристики разрушителя EPD Диаметр, мм 50 Высота, мм 35 Общая масса разрушителя, г 140 Масса ВВ, г 41 Толщина пробития металла, мм 17 Вид 152 мм ОФ-снаряда до и после воздействия на него разрушителя EPD-36 Вид 210 мм снаряда до и после воздействия на него комплекта, состоящего из двух разрушителей EPD-36

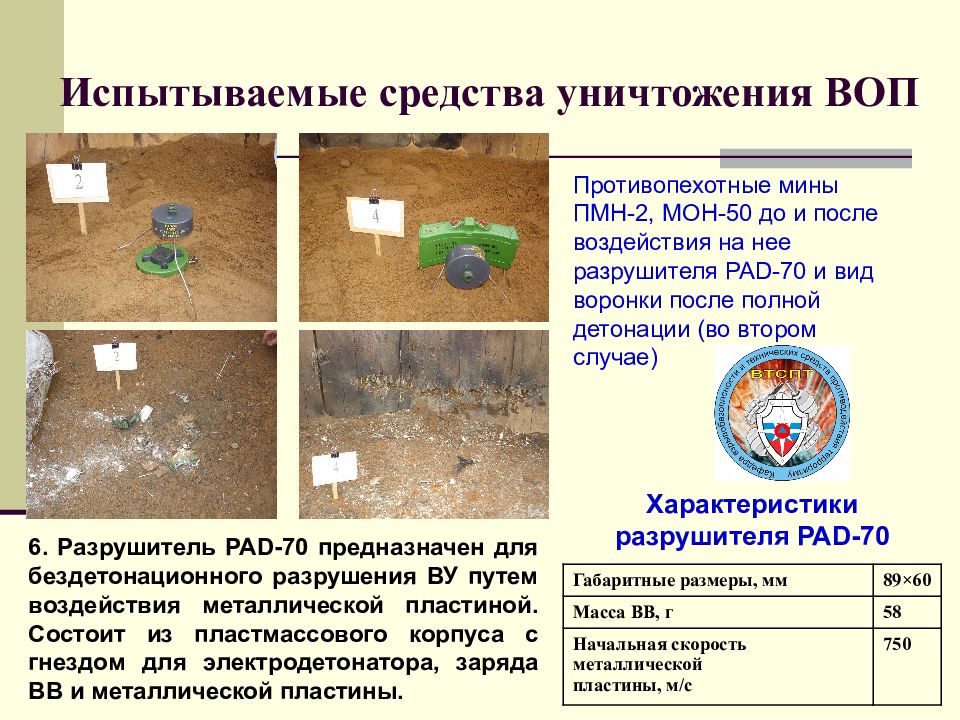

6. Разрушитель PAD-70 предназначен для бездетонационного разрушения ВУ путем воздействия металлической пластиной. Состоит из пластмассового корпуса с гнездом для электродетонатора, заряда ВВ и металлической пластины. Характеристики разрушителя PAD-70 Габаритные размеры, мм 89×60 Масса ВВ, г 58 Начальная скорость металлической пластины, м/с 750 Противопехотные мины ПМН-2, МОН-50 до и после воздействия на нее разрушителя PAD-70 и вид воронки после полной детонации (во втором случае)

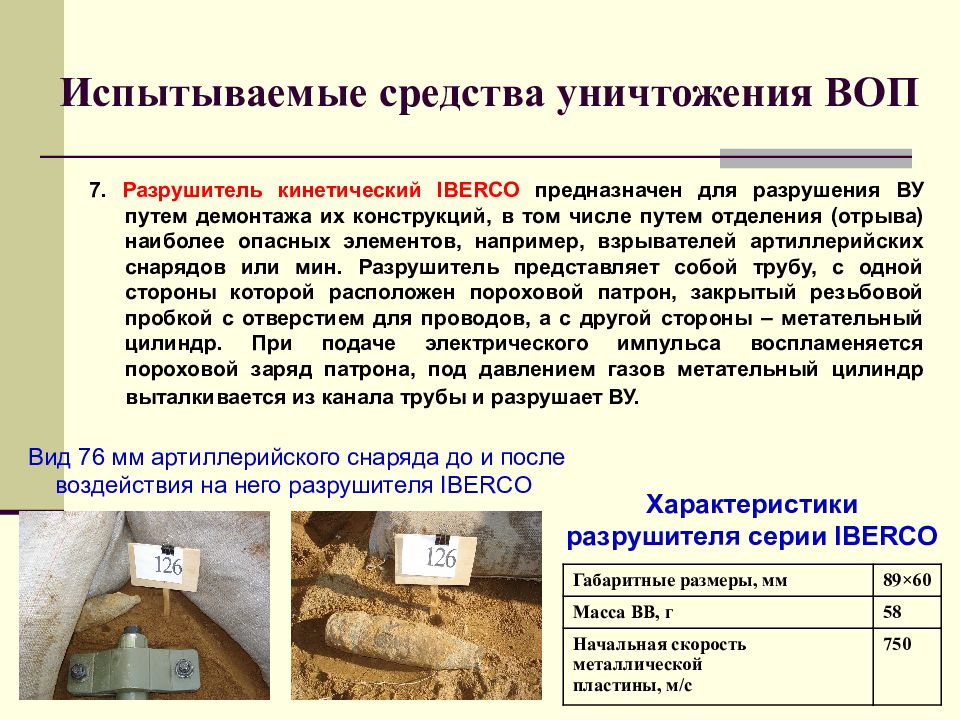

7. Разрушитель кинетический IBERCO предназначен для разрушения ВУ путем демонтажа их конструкций, в том числе путем отделения (отрыва) наиболее опасных элементов, например, взрывателей артиллерийских снарядов или мин. Разрушитель представляет собой трубу, с одной стороны которой расположен пороховой патрон, закрытый резьбовой пробкой с отверстием для проводов, а с другой стороны – метательный цилиндр. При подаче электрического импульса воспламеняется пороховой заряд патрона, под давлением газов метательный цилиндр выталкивается из канала трубы и разрушает ВУ. Характеристики разрушителя серии IBERCO Габаритные размеры, мм 89×60 Масса ВВ, г 58 Начальная скорость металлической пластины, м/с 750 Вид 76 мм артиллерийского снаряда до и после воздействия на него разрушителя IBERCO
ВОПРОС 5. Меры безопасности при уничтожении ВУ
соответствие прочности корпуса ВУ техническим характеристикам разрушителей; установка ВУ под разрушитель, наведение разрушителя на ВУ и разрушение ВУ – дистанционно с использованием СИЗ; использование блокираторов радиоуправляемых взрывных устройств; использование взрывозащитных контейнеров (локализаторов взрыва) Взрыво-безопасный контейнер ЭТЦ-3 при загрузке в него взрывного устройства Локализатор энергии взрыва серии «Фонтан»
