Напряжения от собственного веса Однородный грунт Однородный грунт с учетом УГВ +

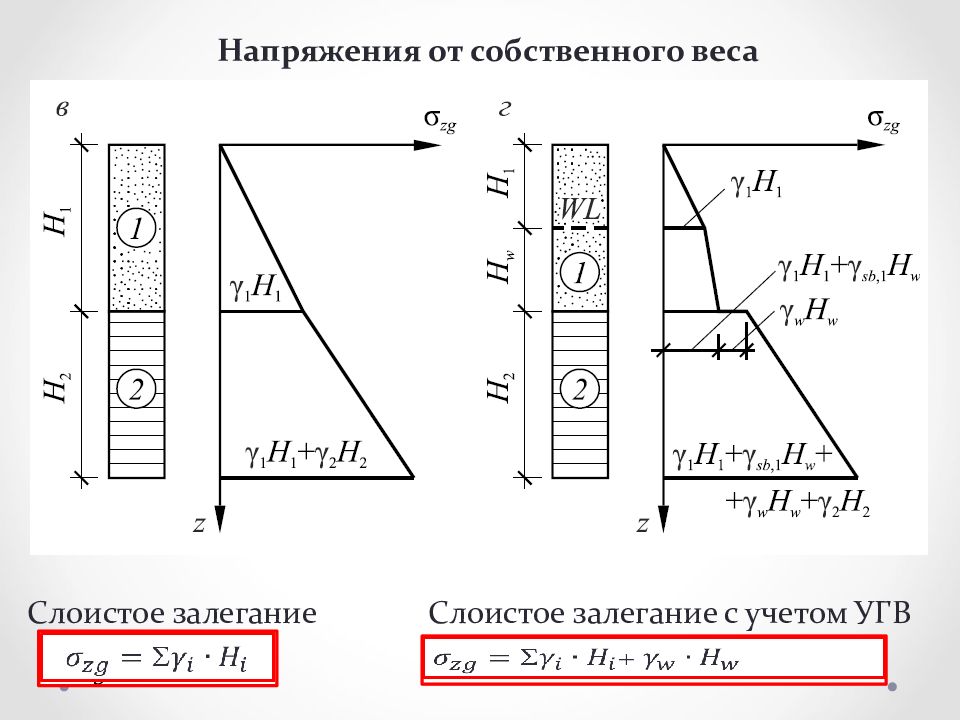

Напряжения от собственного веса Слоистое залегание Слоистое залегание с учетом УГВ +

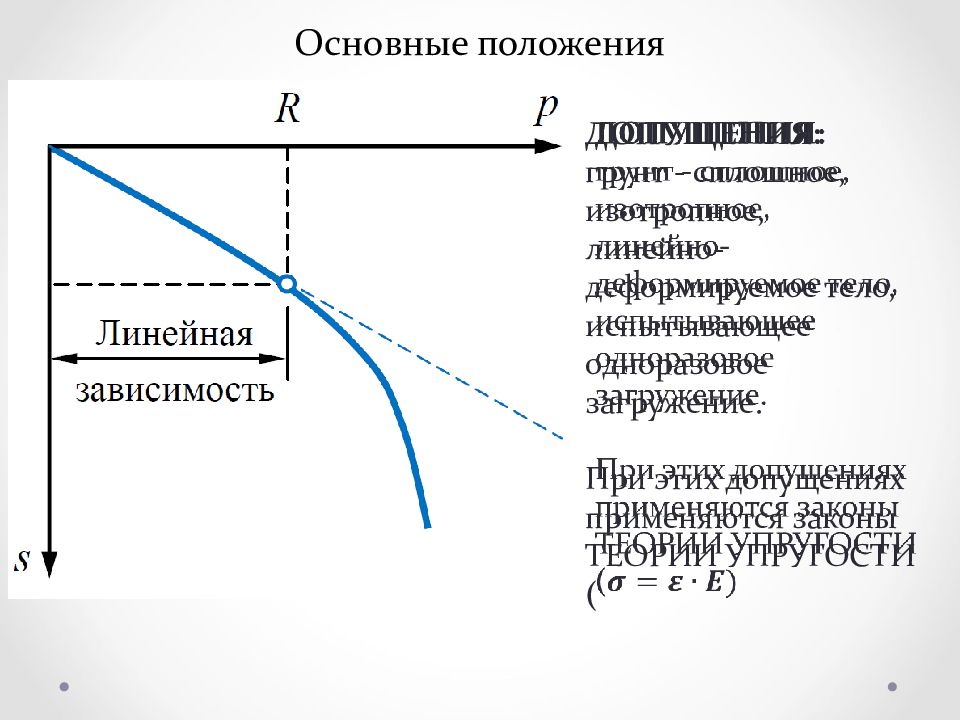

ДОПУЩЕНИЯ: грунт - сплошное, изотропное, линейно- деформируемое тело, испытывающее одноразовое загружение. При этих допущениях применяются законы ТЕОРИИ УПРУГОСТИ (
Задача Буссинеска (1885) Упругое полу-пространство
– угол видимости нагрузки при l/b 10 – плоская задача, l усл = 1 пог. м

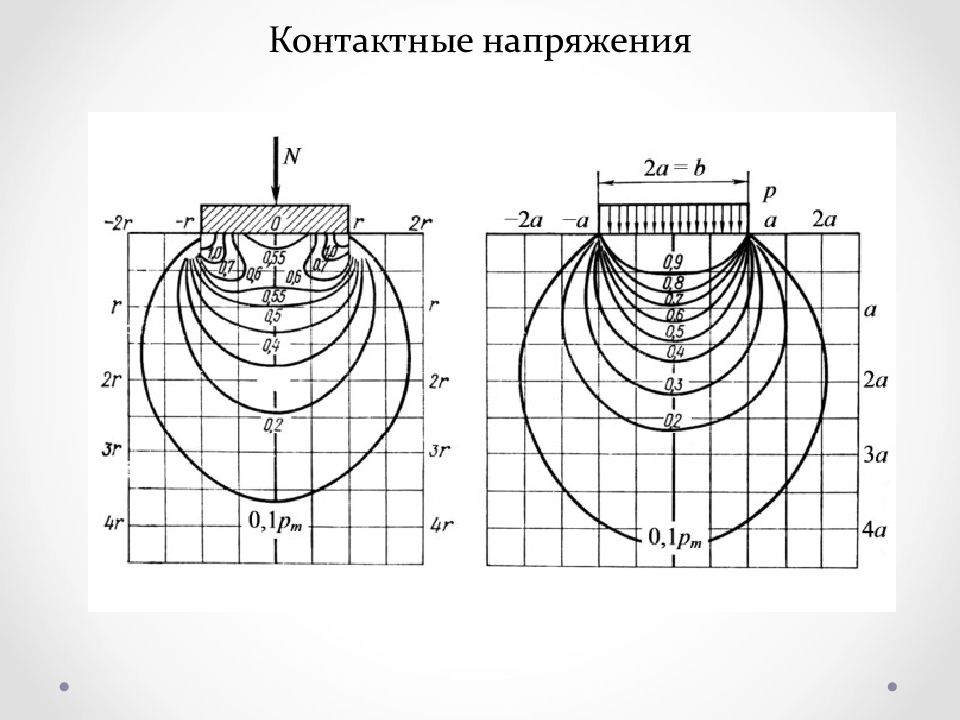

Задача Митчела – угол видимости нагрузки Эллипсы напряжений
Примеры: насыпи, дороги
или

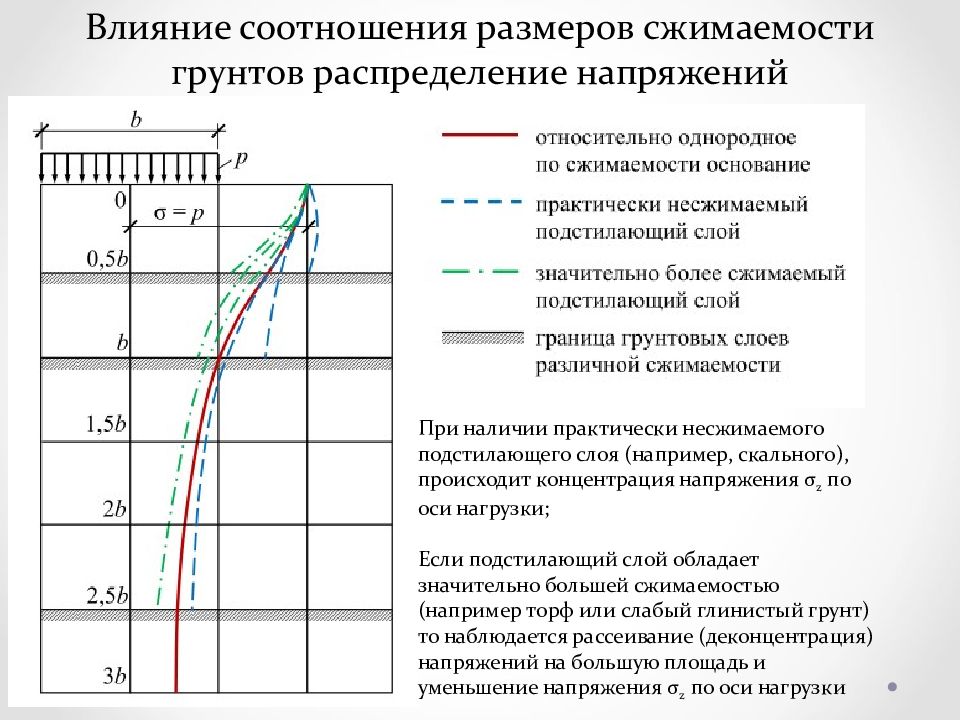

При наличии практически несжимаемого подстилающего слоя (например, скального), происходит концентрация напряжения σ z по оси нагрузки; Если подстилающий слой обладает значительно большей сжимаемостью (например торф или слабый глинистый грунт) то наблюдается рассеивание ( деконцентрация ) напряжений на большую площадь и уменьшение напряжения σ z по оси нагрузки

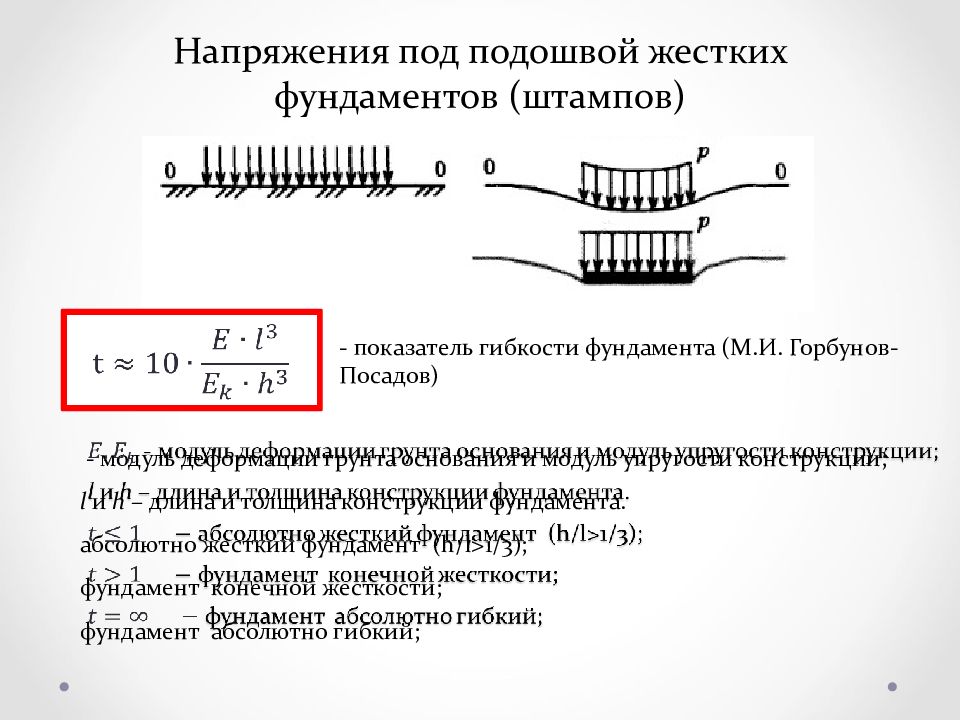

- показатель гибкости фундамента (М.И. Горбунов-Посадов) - модуль деформации грунта основания и модуль упругости конструкции; l и h – длина и толщина конструкции фундамента. абсолютно жесткий фундамент (h/l>1/3) ; фундамент конечной жесткости ; фундамент абсолютно гибкий;

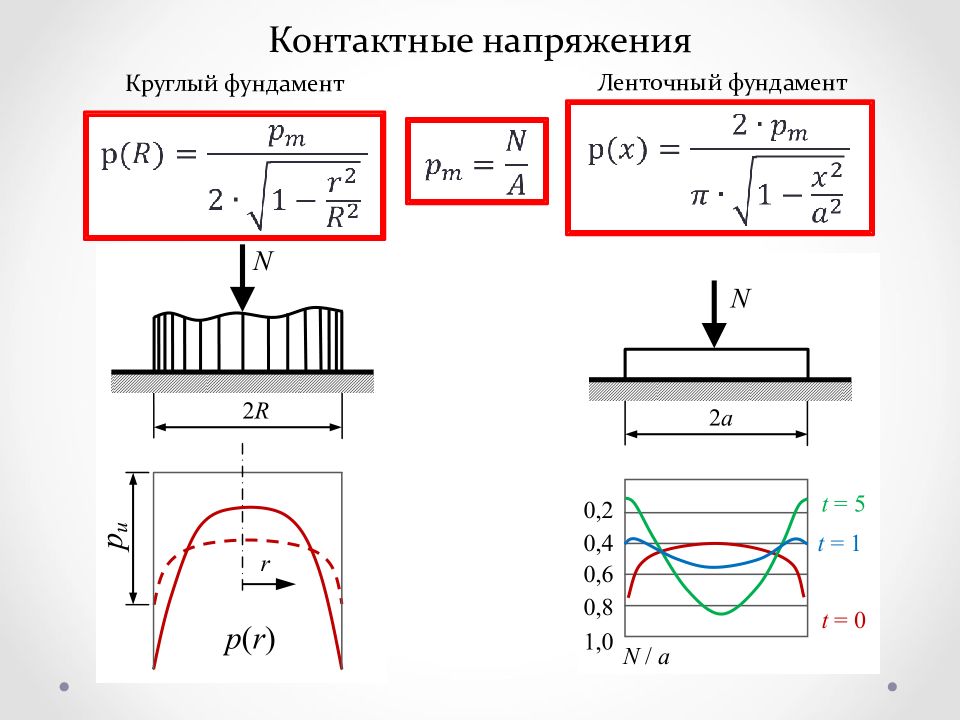

Круглый фундамент Ленточный фундамент
Изменение эпюр контактных напряжений под подошвой фундамента при увеличении нагрузки
