Цель занятия: изучить перечень выполняемых работ при монтаже оборудования; изучить виды монтажных работ. Задачи: - изучить виды фундаментов; - изучить последовательность монтажа; - изучить содержание монтажных работ. Классификация фундаментов под станки. Содержание монтажных работ.

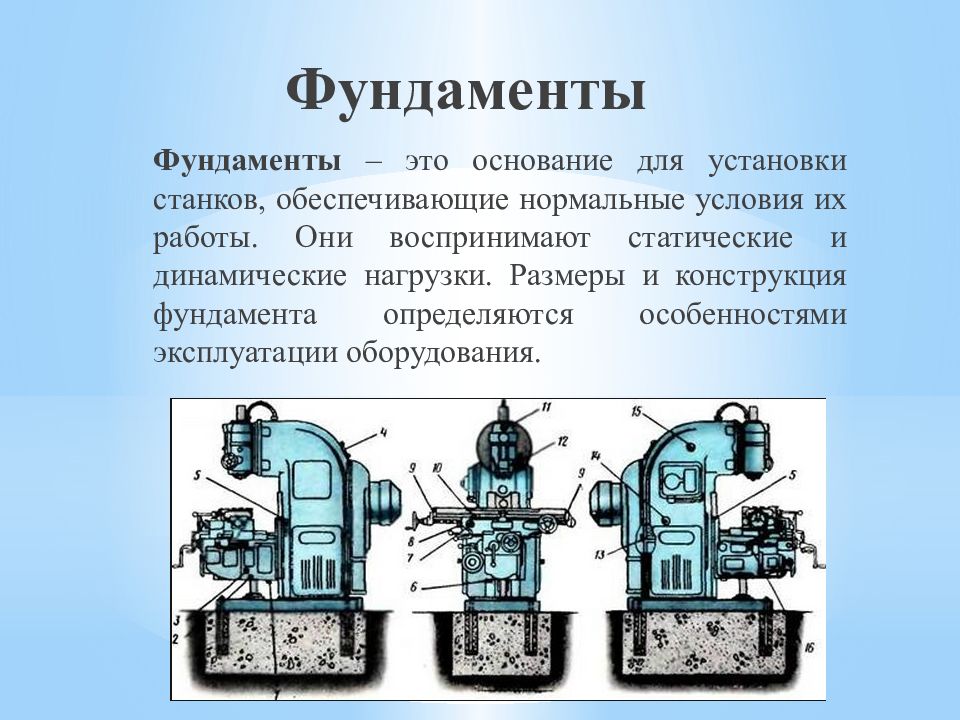

Фундаменты – это основание для установки станков, обеспечивающие нормальные условия их работы. Они воспринимают статические и динамические нагрузки. Размеры и конструкция фундамента определяются особенностями эксплуатации оборудования.

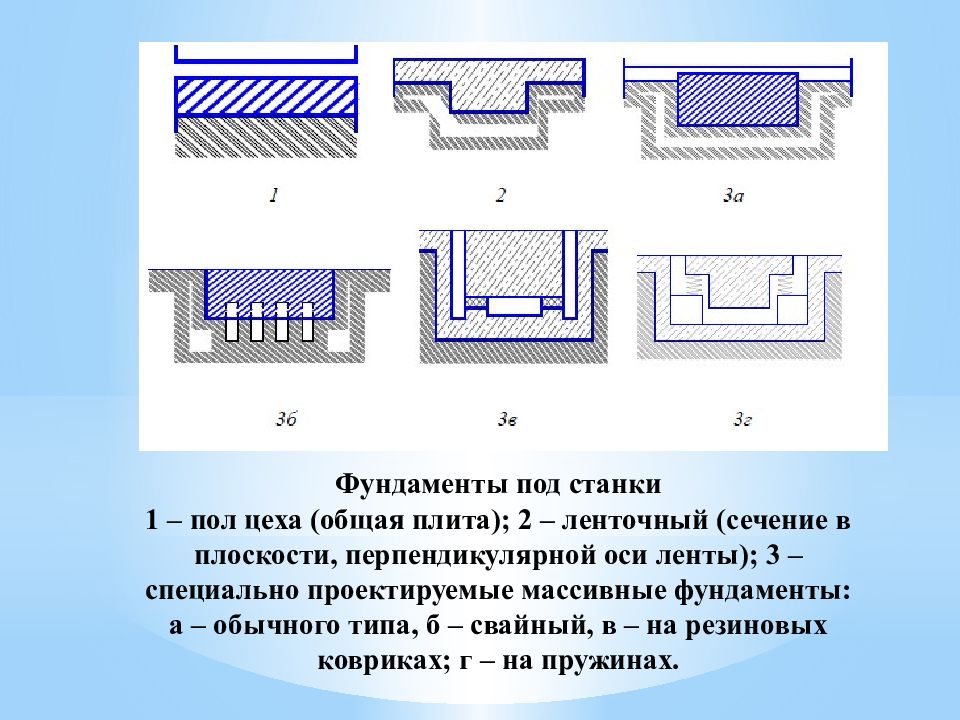

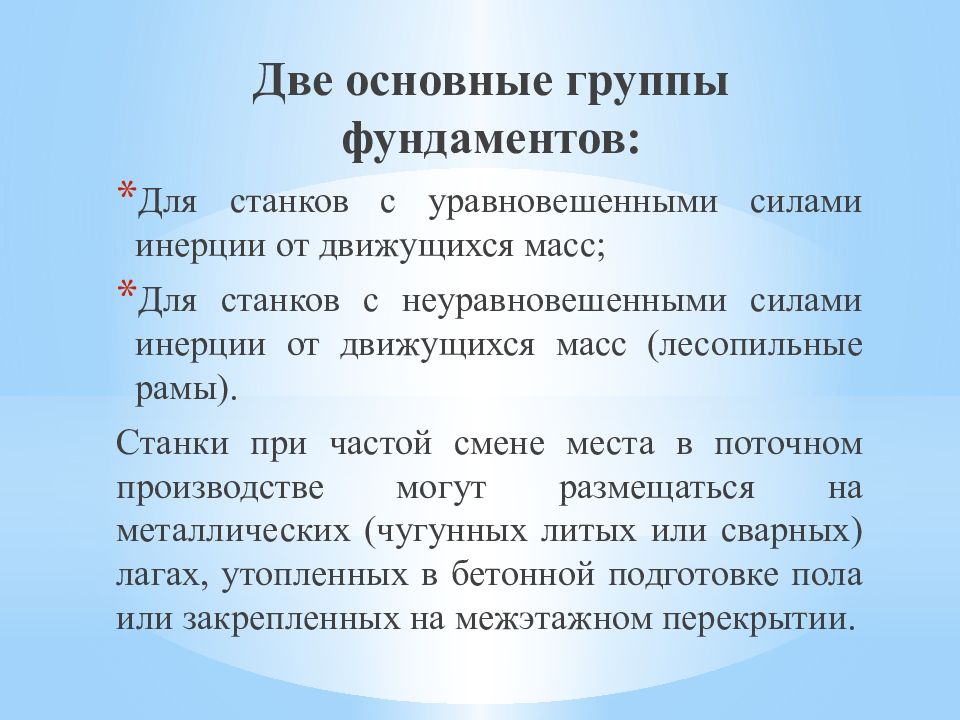

Для станков с уравновешенными силами инерции от движущихся масс; Для станков с неуравновешенными силами инерции от движущихся масс (лесопильные рамы). Станки при частой смене места в поточном производстве могут размещаться на металлических (чугунных литых или сварных) лагах, утопленных в бетонной подготовке пола или закрепленных на межэтажном перекрытии.

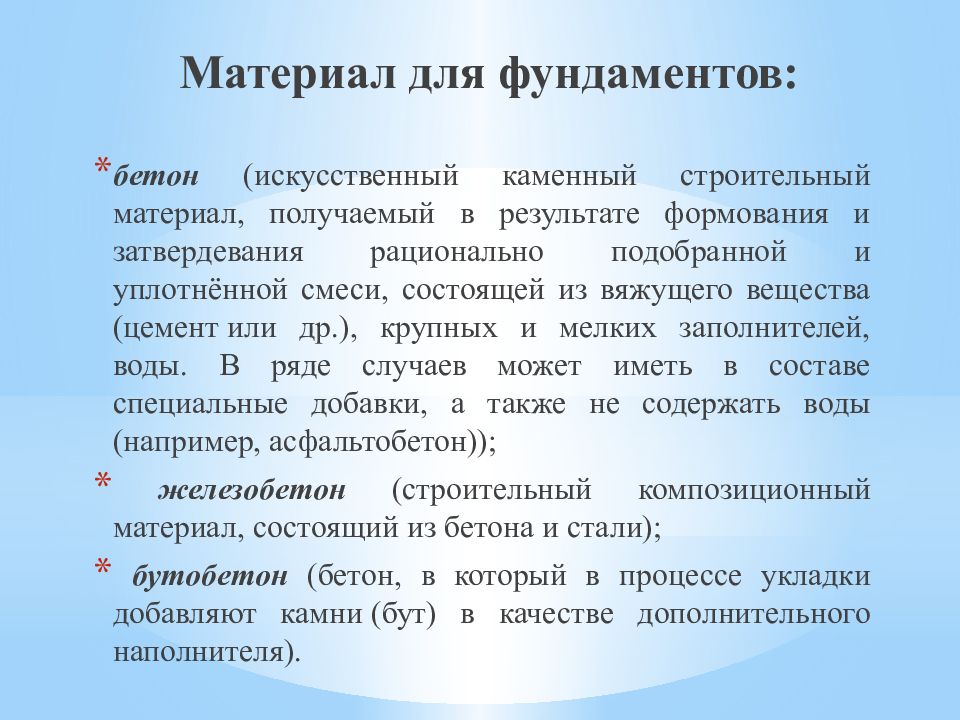

бетон (искусственный каменный строительный материал, получаемый в результате формования и затвердевания рационально подобранной и уплотнённой смеси, состоящей из вяжущего вещества (цемент или др.), крупных и мелких заполнителей, воды. В ряде случаев может иметь в составе специальные добавки, а также не содержать воды (например, асфальтобетон)); железобетон (строительный композиционный материал, состоящий из бетона и стали); бутобетон (бетон, в который в процессе укладки добавляют камни (бут) в качестве дополнительного наполнителя).

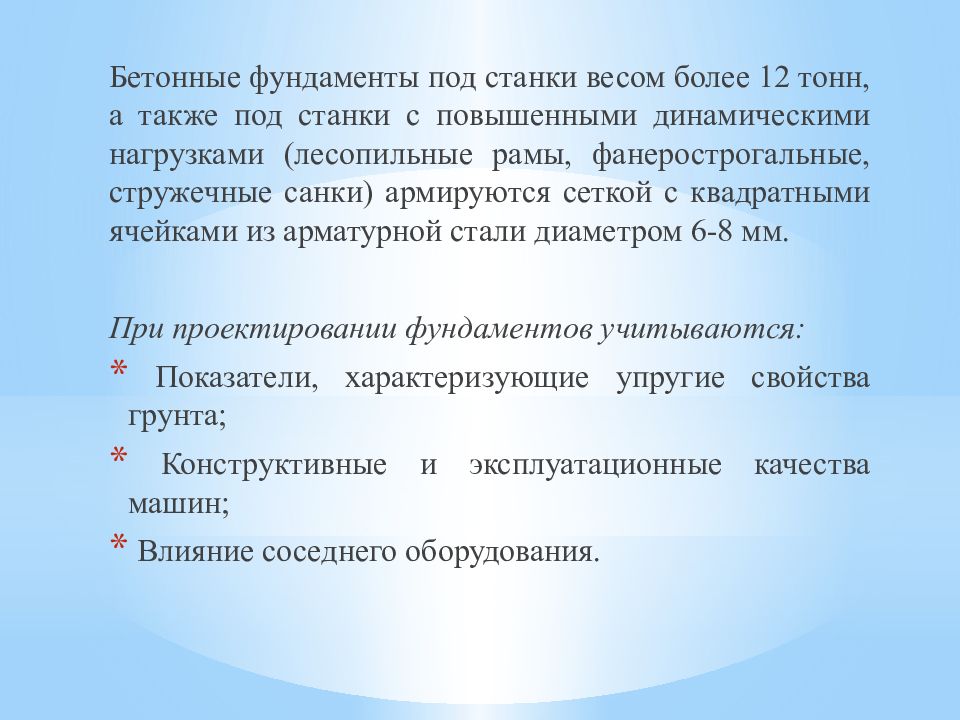

Бетонные фундаменты под станки весом более 12 тонн, а также под станки с повышенными динамическими нагрузками (лесопильные рамы, фанерострогальные, стружечные санки) армируются сеткой с квадратными ячейками из арматурной стали диаметром 6-8 мм. При проектировании фундаментов учитываются: Показатели, характеризующие упругие свойства грунта; Конструктивные и эксплуатационные качества машин; Влияние соседнего оборудования.
Площадь основания фундамента, м 2 где – вес станка, кг; – вес фундамента, кг, ориентировочно его можно определить по формуле: – максимальный вес обрабатываемой детали, кг; – удельное давление на грунт, кгс/см 2 ; К – коэффициент, для станков со статической нагрузкой принимается в пределах 0,6-1,5; для станков со значительной динамической нагрузкой равен 2-3.
Удельное давление на грунт, кгс/см 2 где – расчетное сопротивление основания (допускаемое давление на грунт), оно берется из таблиц в зависимости от категории грунта; – коэффициент уменьшения, учитывающий вид динамического воздействия на фундамент. Принимается от 0,8 до 1 (для лесопильных рам 1). Высота фундамента (глубина его заложения), м где – удельный вес материала фундамента, т/м 3. Для уменьшения высоты фундамента применяют песчаные подушки. Для оборудования, устанавливаемого на открытом воздухе или в неотапливаемом помещении, глубина заложения фундамента должна быть не менее глубины промерзания грунта плюс 20 см.

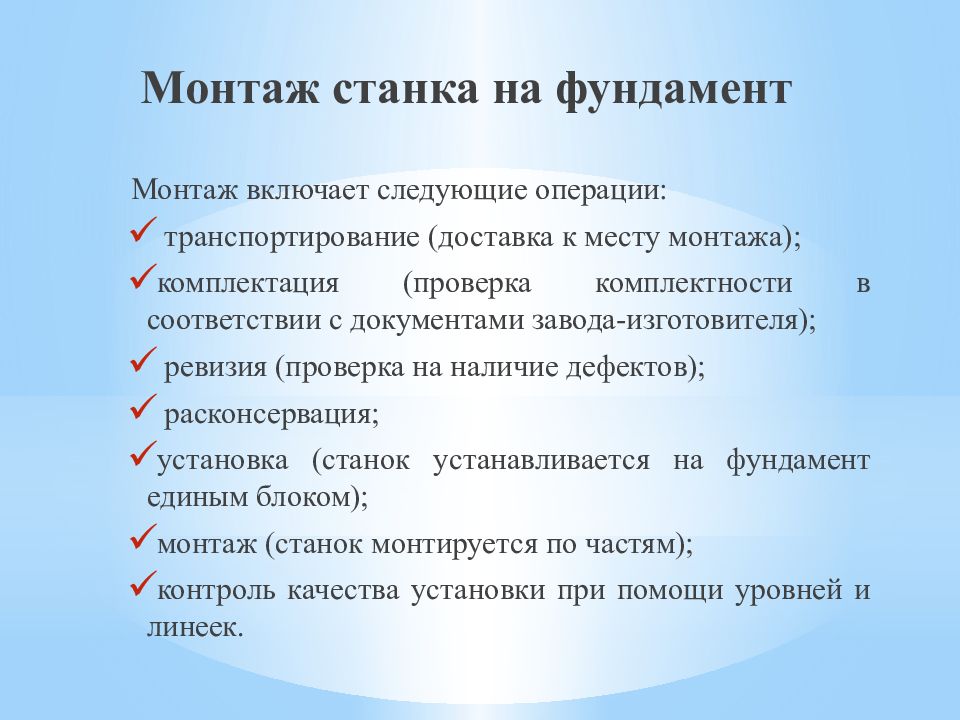

Монтаж включает следующие операции : транспортирование (доставка к месту монтажа ); комплектация (проверка комплектности в соответствии с документами завода-изготовителя ); ревизия (проверка на наличие дефектов ); расконсервация ; установка (станок устанавливается на фундамент единым блоком ); монтаж (станок монтируется по частям ); контроль качества установки при помощи уровней и линеек.

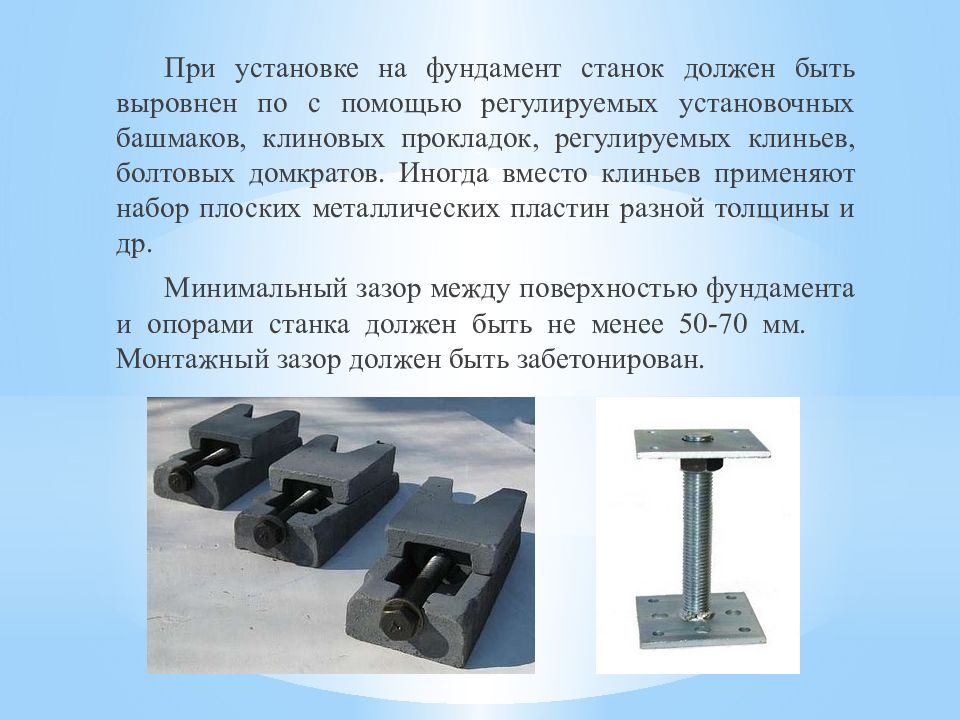

При установке на фундамент станок должен быть выровнен по с помощью регулируемых установочных башмаков, клиновых прокладок, регулируемых клиньев, болтовых домкратов. Иногда вместо клиньев применяют набор плоских металлических пластин разной толщины и др. Минимальный зазор между поверхностью фундамента и опорами станка должен быть не менее 50-70 мм. Монтажный зазор должен быть забетонирован.

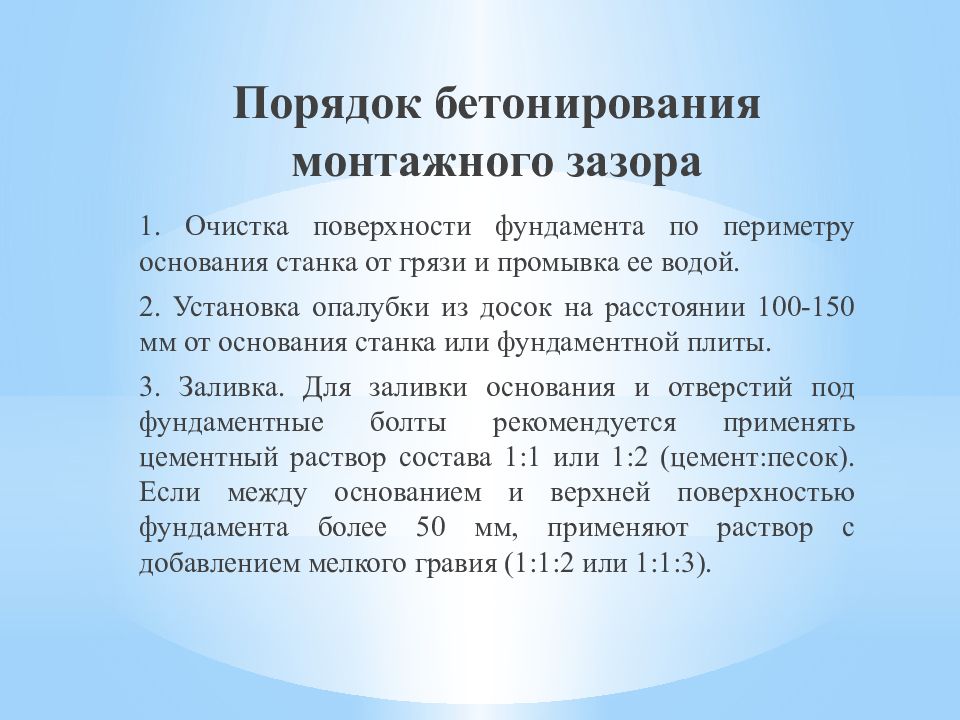

1. Очистка поверхности фундамента по периметру основания станка от грязи и промывка ее водой. 2. Установка опалубки из досок на расстоянии 100-150 мм от основания станка или фундаментной плиты. 3. Заливка. Для заливки основания и отверстий под фундаментные болты рекомендуется применять цементный раствор состава 1:1 или 1:2 ( цемент:песок ). Если между основанием и верхней поверхностью фундамента более 50 мм, применяют раствор с добавлением мелкого гравия (1:1:2 или 1:1:3).

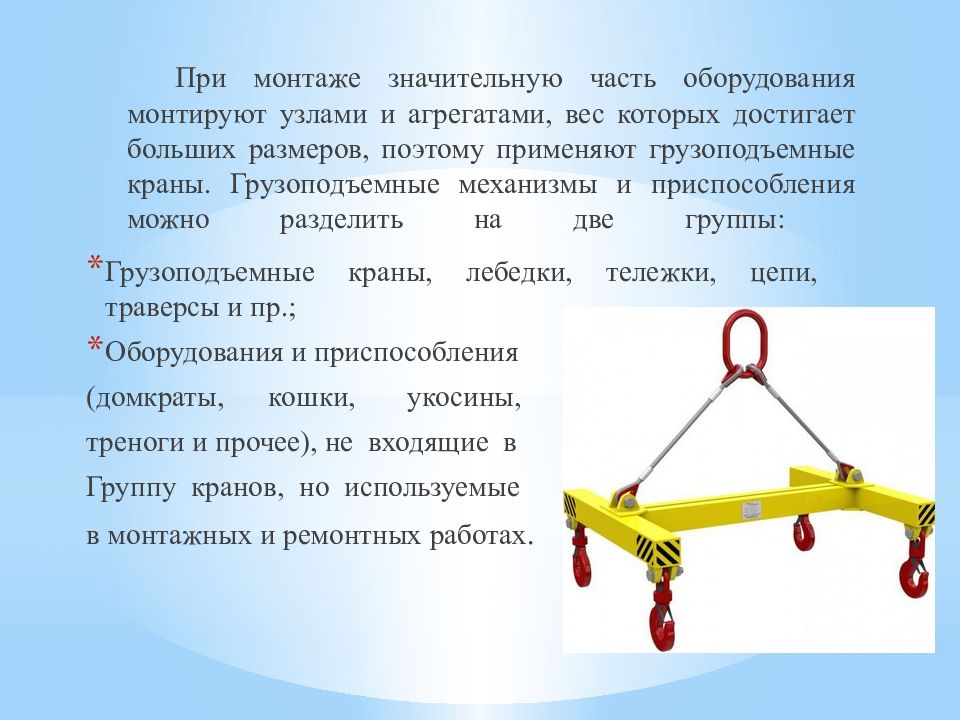

Грузоподъемные краны, лебедки, тележки, цепи, траверсы и пр.; Оборудования и приспособления (домкраты, кошки, укосины, треноги и прочее), не входящие в Группу кранов, но используемые в монтажных и ремонтных работах.

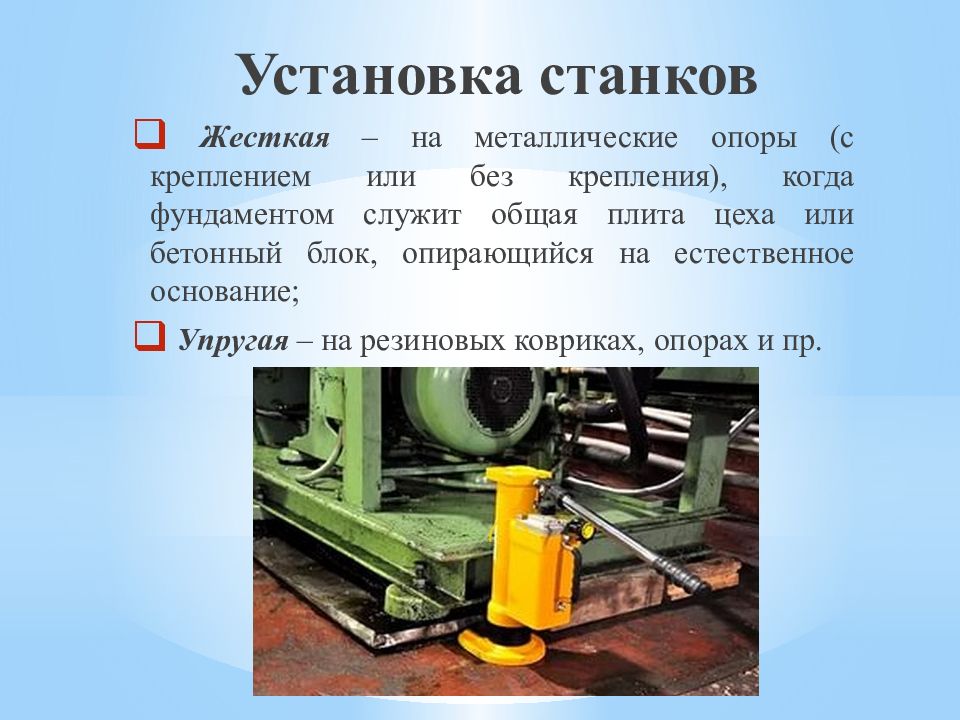

Жесткая – на металлические опоры (с креплением или без крепления), когда фундаментом служит общая плита цеха или бетонный блок, опирающийся на естественное основание; Упругая – на резиновых ковриках, опорах и пр.
а ) – с помощью регулируемых клиньев ; б) – с помощью предварительно- установленных на бетоне пластин ; в) – на облегченных подкладках ; г) – на регулировочных болтах ; д) – на установочных домкратах ; е) – с помощью инвентарных выставочных приспособлений ; ж) на регулировочной гайке; з) на упругих элементах.

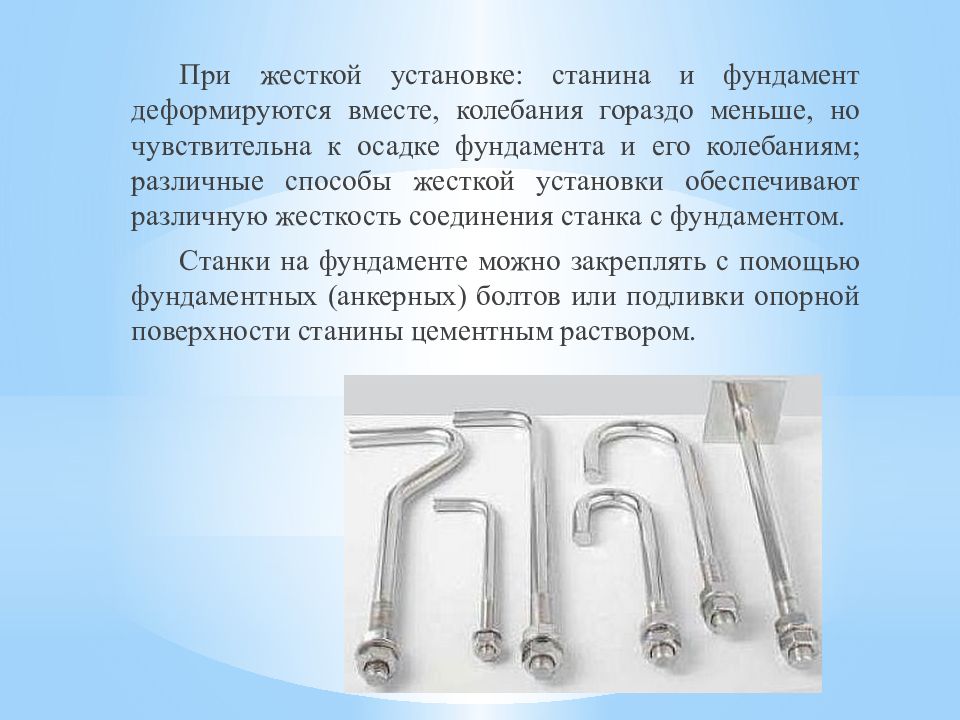

При жесткой установке: станина и фундамент деформируются вместе, колебания гораздо меньше, но чувствительна к осадке фундамента и его колебаниям; различные способы жесткой установки обеспечивают различную жесткость соединения станка с фундаментом. Станки на фундаменте можно закреплять с помощью фундаментных (анкерных) болтов или подливки опорной поверхности станины цементным раствором.

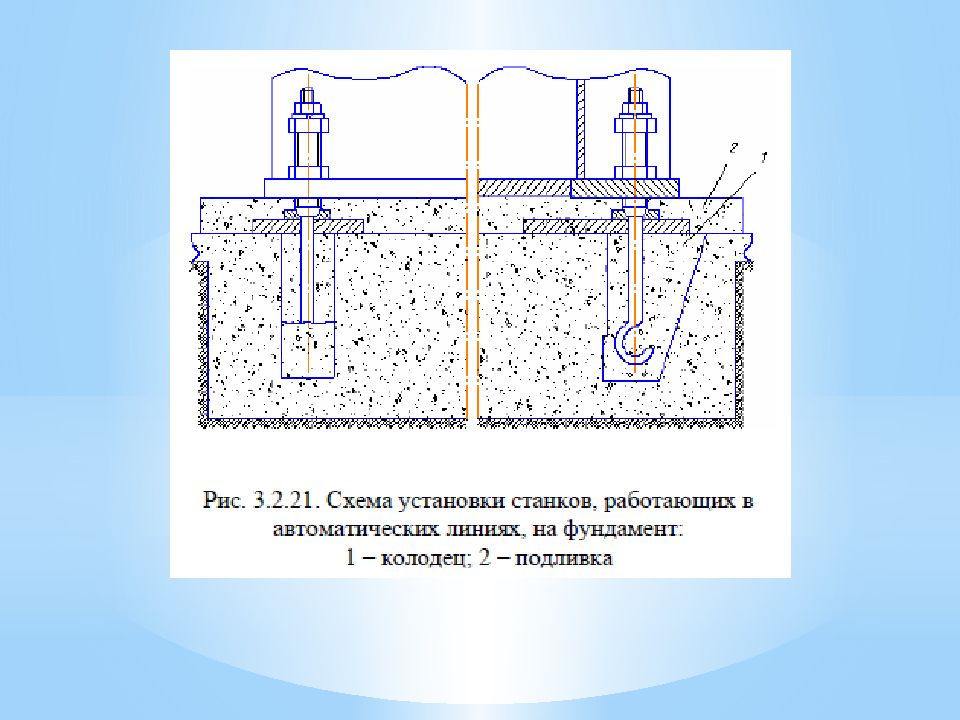

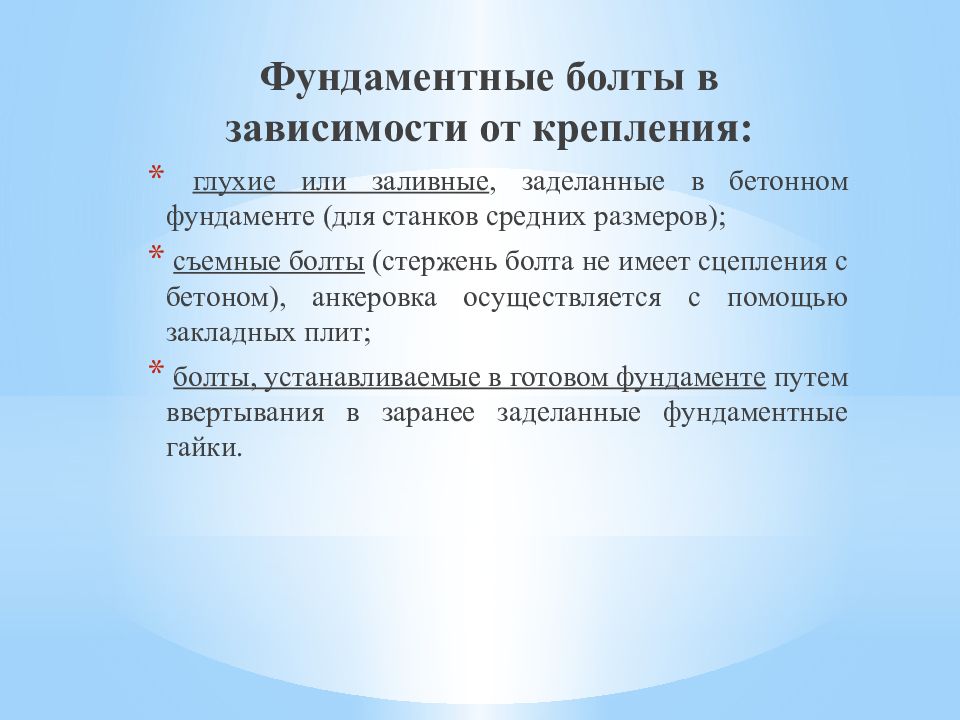

глухие или заливные, заделанные в бетонном фундаменте (для станков средних размеров); съемные болты (стержень болта не имеет сцепления с бетоном), анкеровка осуществляется с помощью закладных плит; болты, устанавливаемые в готовом фундаменте путем ввертывания в заранее заделанные фундаментные гайки.

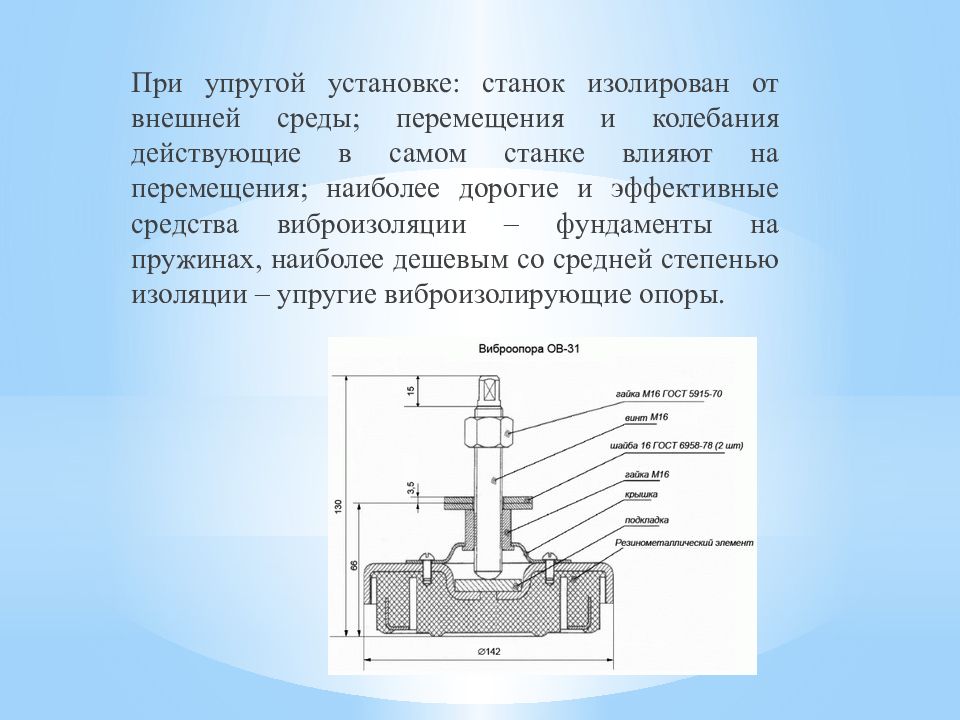

При упругой установке: станок изолирован от внешней среды; перемещения и колебания действующие в самом станке влияют на перемещения; наиболее дорогие и эффективные средства виброизоляции – фундаменты на пружинах, наиболее дешевым со средней степенью изоляции – упругие виброизолирующие опоры.

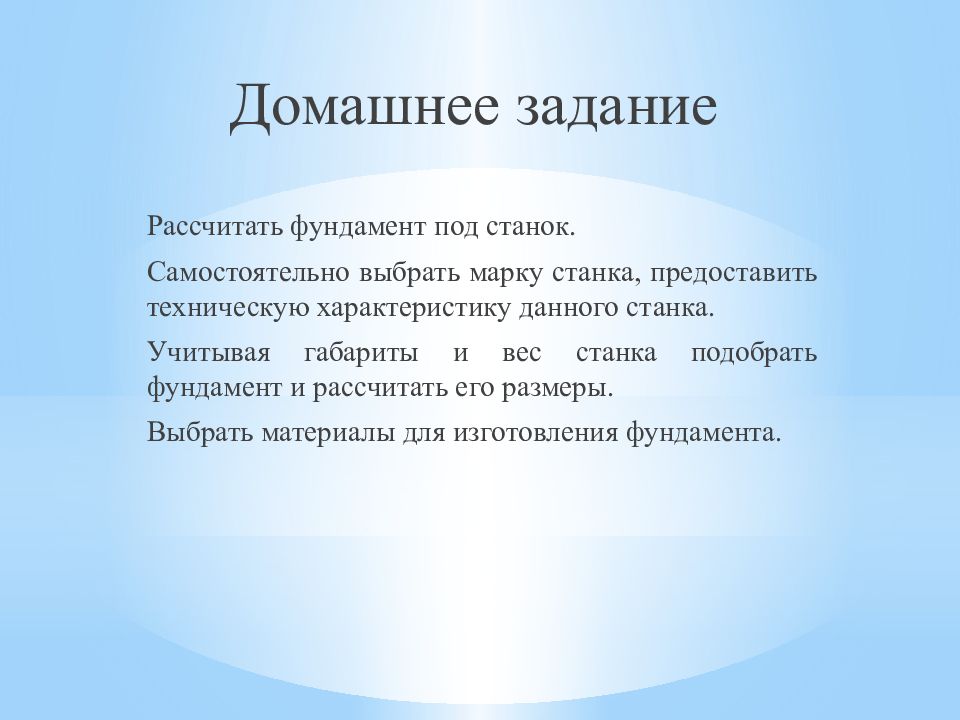

Рассчитать фундамент под станок. Самостоятельно выбрать марку станка, предоставить техническую характеристику данного станка. Учитывая габариты и вес станка подобрать фундамент и рассчитать его размеры. Выбрать материалы для изготовления фундамента.
