Первый слайд презентации: Сечения
Слайд 2: Сечения и разрезы
Назначение сечений Правила выполнения сечений Особенности выполнения сечений Назначение разрезов Различие между сечением и разрезом Правила выполнения разрезов Виды разрезов Соединение половины вида и половины разреза Соединение части вида и части разреза
Слайд 3: Сечения
Сечение – это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью.
Слайд 4: Сечения
На сечении показывают только то, что находится в секущей плоскости. Сечение - это не действие, а изображение. Фигуру сечения на чертеже выделяют штриховкой, которую наносят тонкими линиями под углом 45 градусов.
Слайд 5: Правила выполнения сечений
По расположению на чертеже сечения разделяются на вынесенные и наложенные несимметричное симметричное Вынесенные сечения располагают вне контура изображения детали на любом месте поля чертежа, наложенные – непосредственно на видах. Контур вынесенного сечения обводят сплошной толстой линией, контур наложенного сечения – сплошной тонкой линией, причем контур вида в месте расположения сечения не прерывают.
Слайд 6: Вынесенные сечения
1 2 3 Сечение, выполненное в проекционных связях Сечение, выполненное, на произвольном месте чертежа Сечение, выполненное, на продолжении плоскости сечения

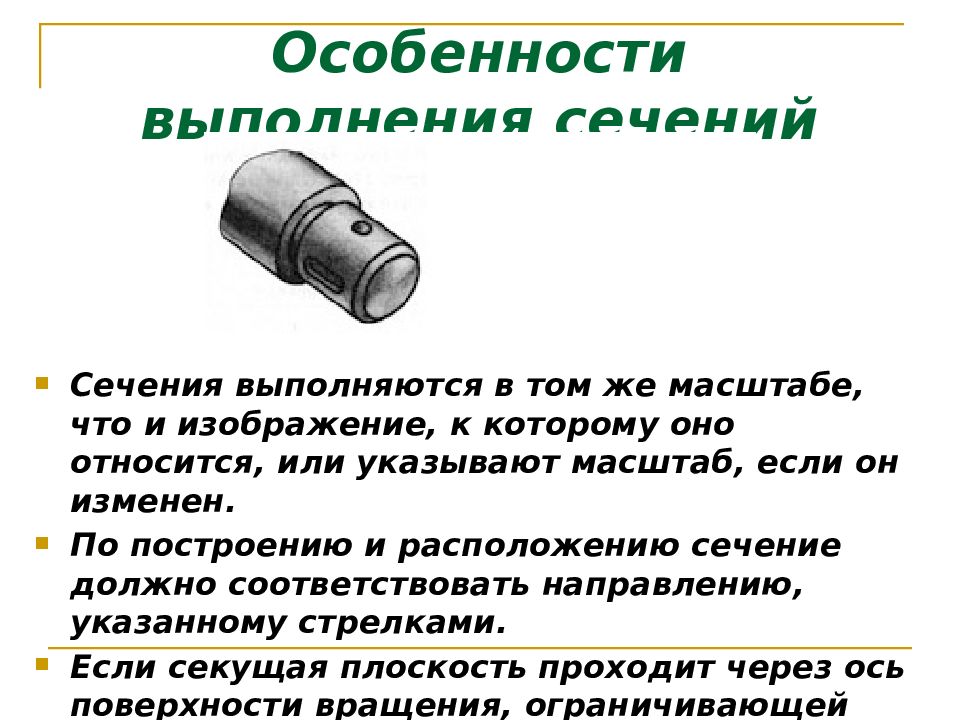

Слайд 7: Особенности выполнения сечений
Сечения выполняются в том же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен. По построению и расположению сечение должно соответствовать направлению, указанному стрелками. Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие, то их контур на сечении показывают полностью.

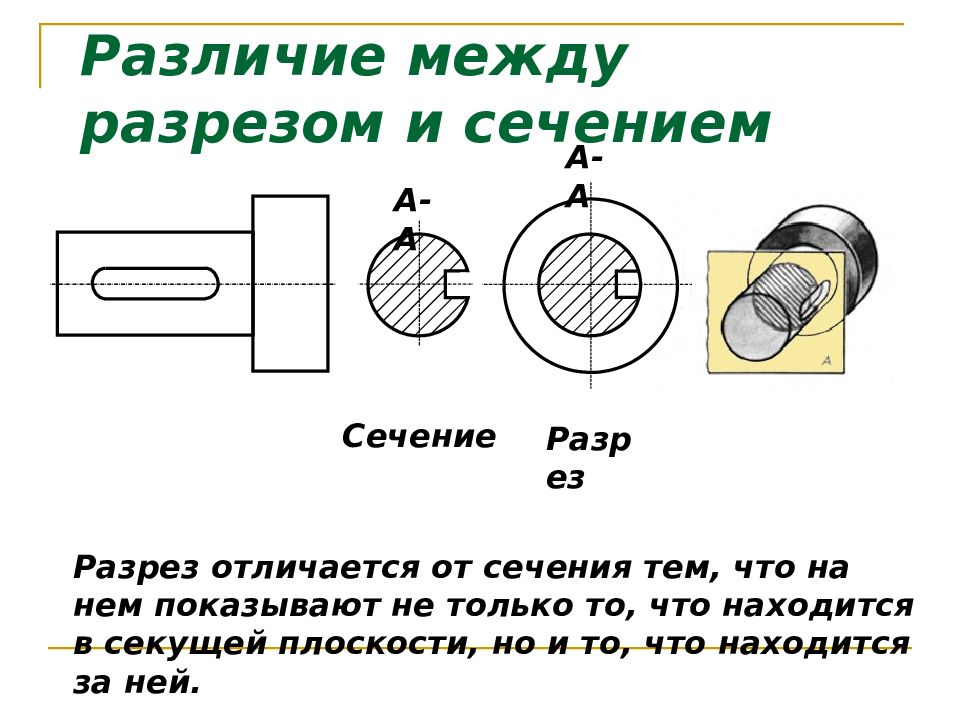

Слайд 8: Различие между разрезом и сечением
Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней. А-А А-А Сечение Разрез

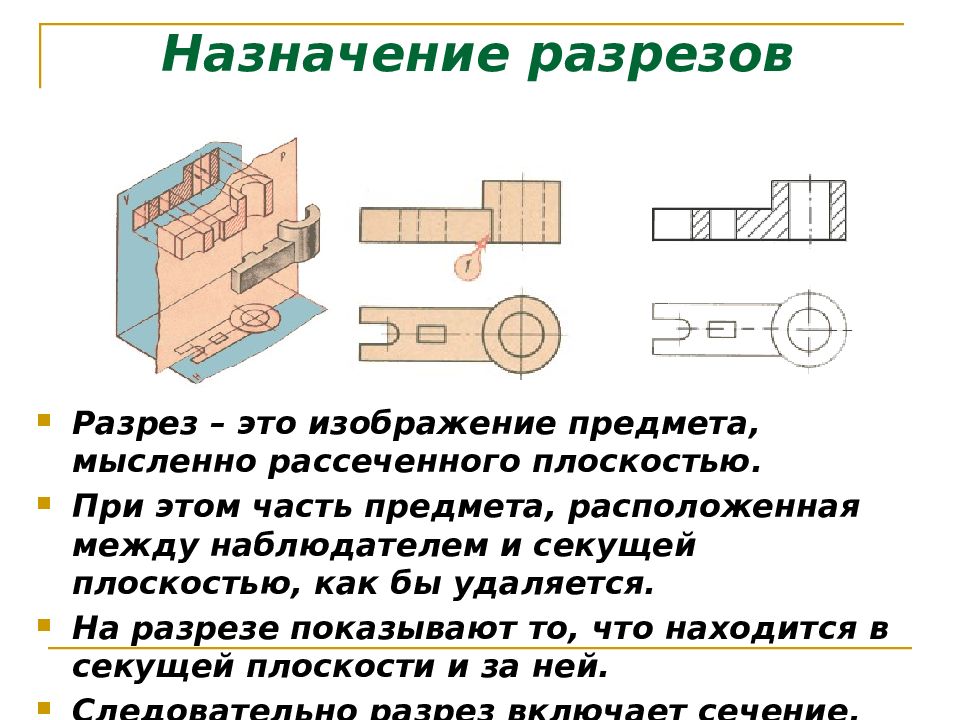

Слайд 9: Назначение разрезов
Разрез – это изображение предмета, мысленно рассеченного плоскостью. При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, как бы удаляется. На разрезе показывают то, что находится в секущей плоскости и за ней. Следовательно разрез включает сечение.
Слайд 10: Правила выполнения разрезов
Штриховые линии, которыми на главном виде изображены внутренние очертания, теперь обведены сплошными основными линиями, так как они стали видимы. Фигура сечения, входящая в разрез, заштрихована. Штриховка дана только там, где сплошные части детали попали в секущую плоскость.
Слайд 11: Виды разрезов
Простой разрез - это разрез, образованный одной плоскостью. Положение секущей плоскости может быть вертикальным и горизонтальным, наклонным. Сложный разрез - это разрез, образованный двумя или более плоскостями.

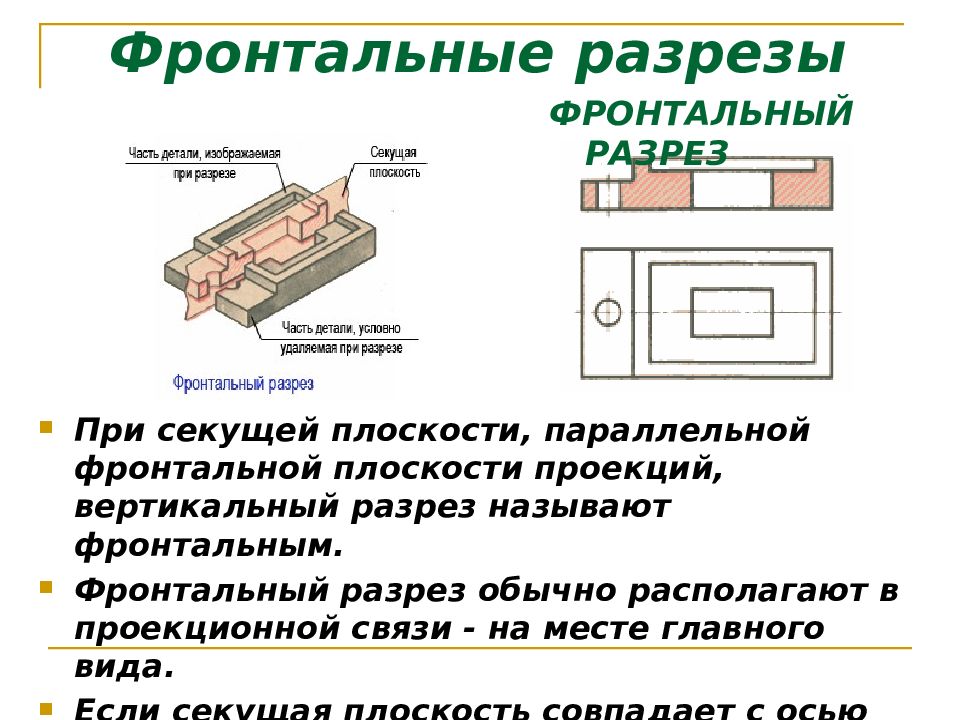

Слайд 12: Фронтальные разрезы
При секущей плоскости, параллельной фронтальной плоскости проекций, вертикальный разрез называют фронтальным. Фронтальный разрез обычно располагают в проекционной связи - на месте главного вида. Если секущая плоскость совпадает с осью симметрии детали и разрез расположен в проекционной связи, его не обозначают. ФРОНТАЛЬНЫЙ РАЗРЕЗ
Слайд 13: Профильные разрезы
При секущей плоскости, параллельной профильной плоскости проекций, вертикальный разрез называют профильным. Профильный разрез обычно располагают в проекционной связи – на месте вида слева. ПРОФИЛЬНЫЙ РАЗРЕЗ
Слайд 14: Горизонтальные разрезы
ГОРИЗОНТАЛЬНЫЙ РАЗРЕЗ Если секущая плоскость горизонтальна, разрез называют горизонтальным. Горизонтальный разрез обычно располагают в проекционной связи - на месте вида сверху.

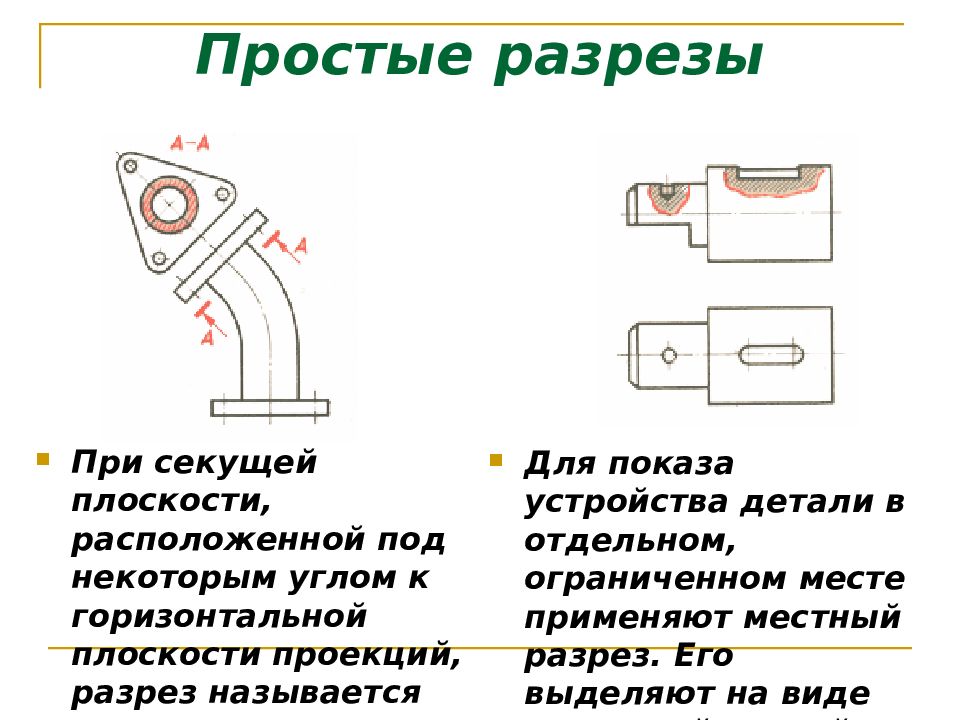

Слайд 15: Простые разрезы
При секущей плоскости, расположенной под некоторым углом к горизонтальной плоскости проекций, разрез называется наклонным. Для показа устройства детали в отдельном, ограниченном месте применяют местный разрез. Его выделяют на виде сплошной тонкой волнистой линией.
Слайд 16: Соединение половины вида и половины разреза
Размерные линии, относящиеся к элементу детали, вычерченному только до оси симметрии, проводят несколько дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный. При соединении половины вида и половины разреза надо помнить: Границей между видом и разрезом должна служить ось симметрии, тонкая штрихпунктирная линия

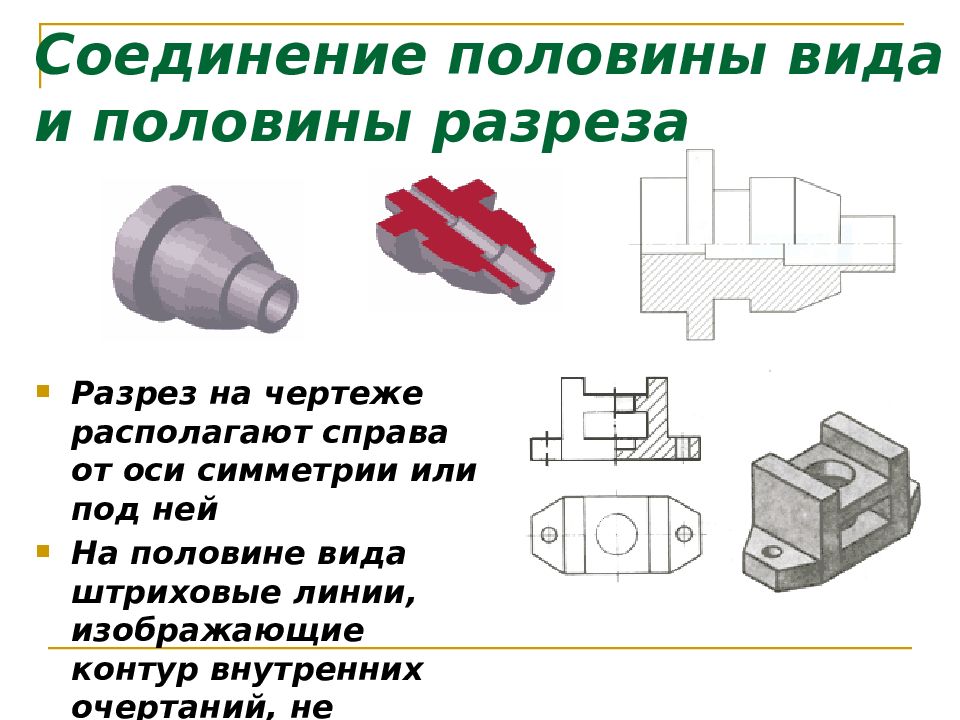

Слайд 17: Соединение половины вида и половины разреза
Разрез на чертеже располагают справа от оси симметрии или под ней На половине вида штриховые линии, изображающие контур внутренних очертаний, не проводят

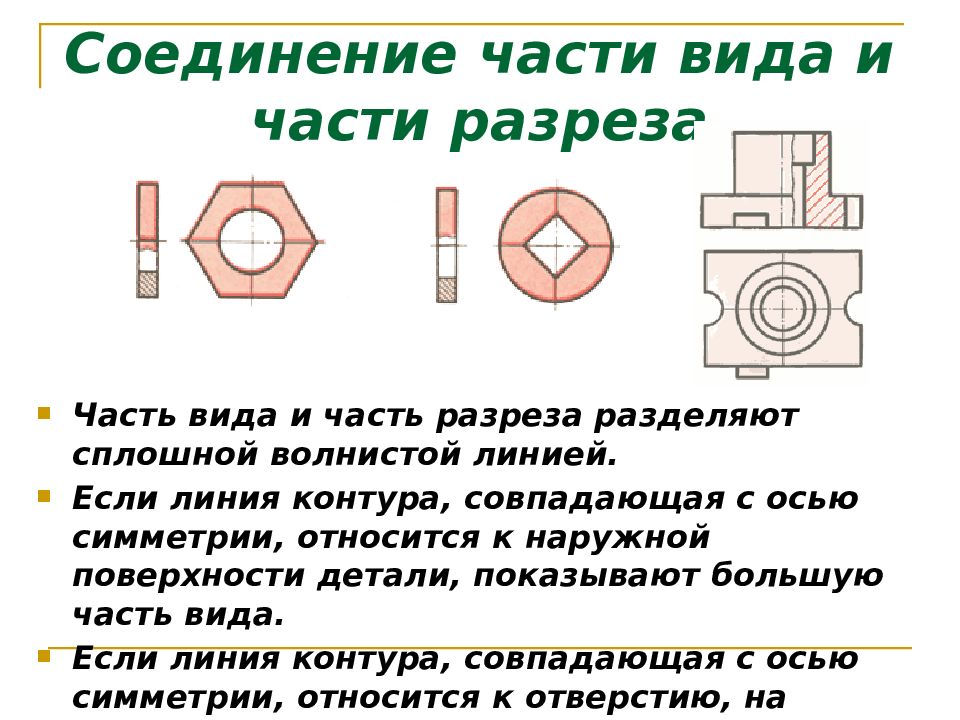

Слайд 18: Соединение части вида и части разреза
Часть вида и часть разреза разделяют сплошной волнистой линией. Если линия контура, совпадающая с осью симметрии, относится к наружной поверхности детали, показывают большую часть вида. Если линия контура, совпадающая с осью симметрии, относится к отверстию, на чертеже показывают большую часть разреза.
