МЧС РОССИИ САНКТ-ПЕТЕРБУРГСКИЙ УНИВЕРСИТЕТ ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ КАФЕДРА ОРГАНИЗАЦИИ ПОЖАРОТУШЕНИЯ И ПРОВЕДЕНИЯ АВАРИЙНО-СПАСАТЕЛЬНЫХ РАБОТ 2012г. Тема занятия: Основы прогнозирования развития пожаров и связанных с ними ЧС пожаров. Вид занятия: практическое.
Литература Основная Решетов А.П., Башаричев А.В., Клюй В.В. «Пожарная тактика». Учебное пособие. (Под общей редакцией Артамонова В.С.). – СПб: Санкт-Петербургский университет ГПС МЧС России, 2011. – 308 с., с.8-23. Артамонов В.С. и др. «Пожарная тактика в вопросах и ответах»: Учебное пособие. СПб.: Санкт-Петербургский университет ГПС МЧС России, 2009. Башаричев А.В., Решетов А.П., Ширинкин П.В. «Пожарная тактика»: Учебно-методическое пособие по решению пожарно-тактических задач. – СПб: СПбУ ГПС МЧС России, 2009, 58 с. Дополнительная Абдурагимов И.М. и др. «Процессы горения». М.: ВИПТШ МВД СССР, 1984. Повзик Я.С. «Пожарная тактика». М.: Спецтехника, 2001. Я.С. Повзик. «Справочник руководителя тушения пожара». М.: ЗАО «СПЕЦТЕХНИКА», 2004. – 361 с. (Л – 3). Методические рекомендации по действиям подразделений федеральной противопожарной службы при тушении пожаров и проведении аварийно-спасательных работ. 26 мая 2010 г. Методические рекомендации по составлению планов и карточек тушения пожаров, утвержденные главным военным экспертом МЧС России генерал-полковником П.В. Платом 29 сентября 2010 года. Методические рекомендации по изучению пожаров. М.: МЧС, 2007. Утвержденные Ю.Л. Воробьёвым. 12.03.2007 г.
Нормативно-правовые документы Федеральный закон № 69-ФЗ «О пожарной безопасности» от 21.12.1994 г. Федеральный закон № 68-ФЗ «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера» от 21 декабря 1994 г (с изменениями от 28 октября 2002 г., 22 августа 2004 г., 4, 18 декабря 2006 г.) Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» от 22.07.2008. Приказ № 630 от 31.12. 2002 г., Москва. «Об утверждении и введении в действие правил по охране труда в подразделениях государственной противопожарной службы МЧС России (ПОТРО-01-2002)». Приказ № 240 от 05.05. 2008 г., Москва. «Об утверждении порядка привлечения сил и средств подразделений пожарной охраны, гарнизонов пожарной охраны для тушения пожаров и проведения аварийно-спасательных работ».

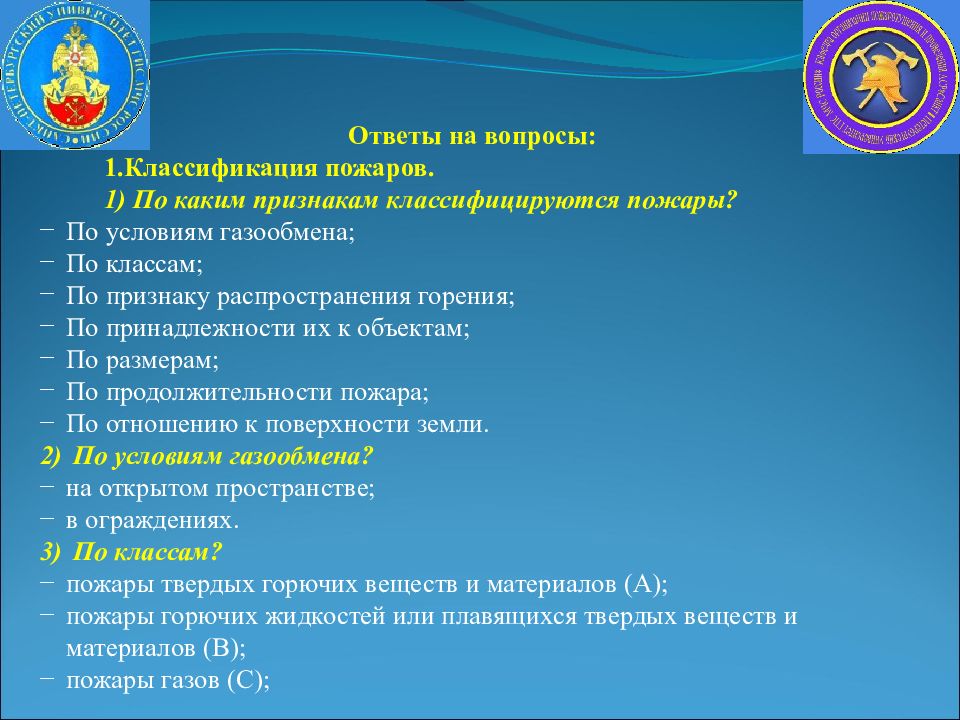

Ответы на вопросы: Классификация пожаров. По каким признакам классифицируются пожары? По условиям газообмена; По классам; По признаку распространения горения; По принадлежности их к объектам; По размерам; По продолжительности пожара; По отношению к поверхности земли. По условиям газообмена? на открытом пространстве; в ограждениях. По классам? пожары твердых горючих веществ и материалов (А); пожары горючих жидкостей или плавящихся твердых веществ и материалов (В); пожары газов (С);

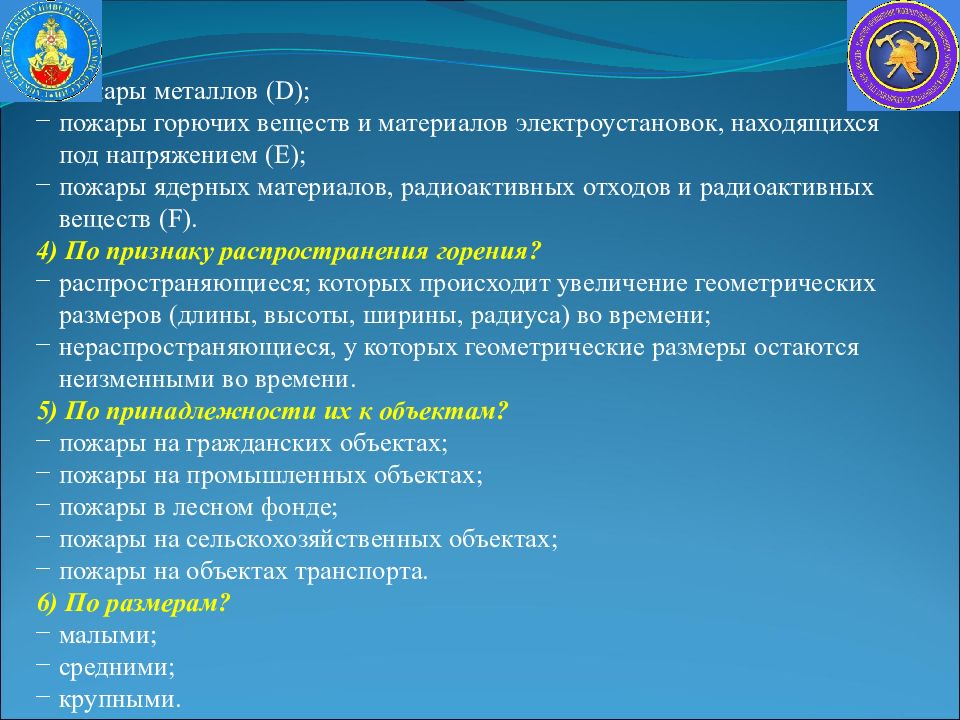

пожары металлов (D); пожары горючих веществ и материалов электроустановок, находящихся под напряжением (Е); пожары ядерных материалов, радиоактивных отходов и радиоактивных веществ (F). По признаку распространения горения? распространяющиеся ; которых происходит увеличение геометрических размеров (длины, высоты, ширины, радиуса) во времени; нераспространяющиеся, у которых геометрические размеры остаются неизменными во времени. По принадлежности их к объектам? пожары на гражданских объектах; пожары на промышленных объектах; пожары в лесном фонде; пожары на сельскохозяйственных объектах; пожары на объектах транспорта. По размерам? малыми; средними; к рупными.

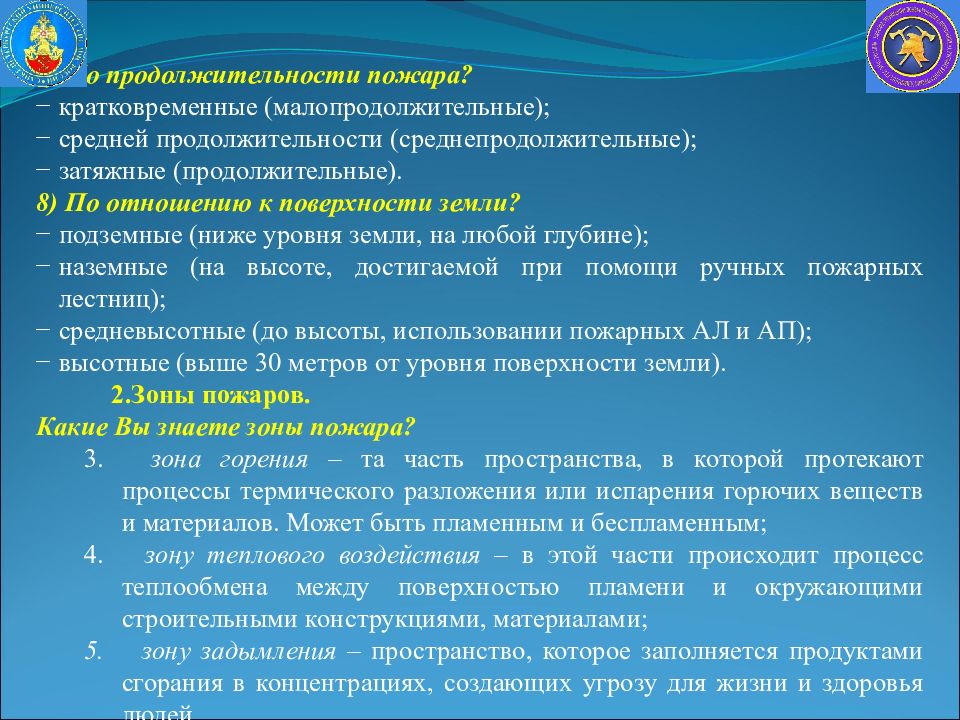

По продолжительности пожара? кратковременные (малопродолжительные); средней продолжительности (среднепродолжительные); затяжные (продолжительные). По отношению к поверхности земли? подземные (ниже уровня земли, на любой глубине); наземные (на высоте, достигаемой при помощи ручных пожарных лестниц); средневысотные (до высоты, использовании пожарных АЛ и АП); высотные (выше 30 метров от уровня поверхности земли). Зоны пожаров. Какие Вы знаете зоны пожара? зона горения – та часть пространства, в которой протекают процессы термического разложения или испарения горючих веществ и материалов. Может быть пламенным и беспламенным; зону теплового воздействия – в этой части происходит процесс теплообмена между поверхностью пламени и окружающими строительными конструкциями, материалами; зону задымления – пространство, которое заполняется продуктами сгорания в концентрациях, создающих угрозу для жизни и здоровья людей.

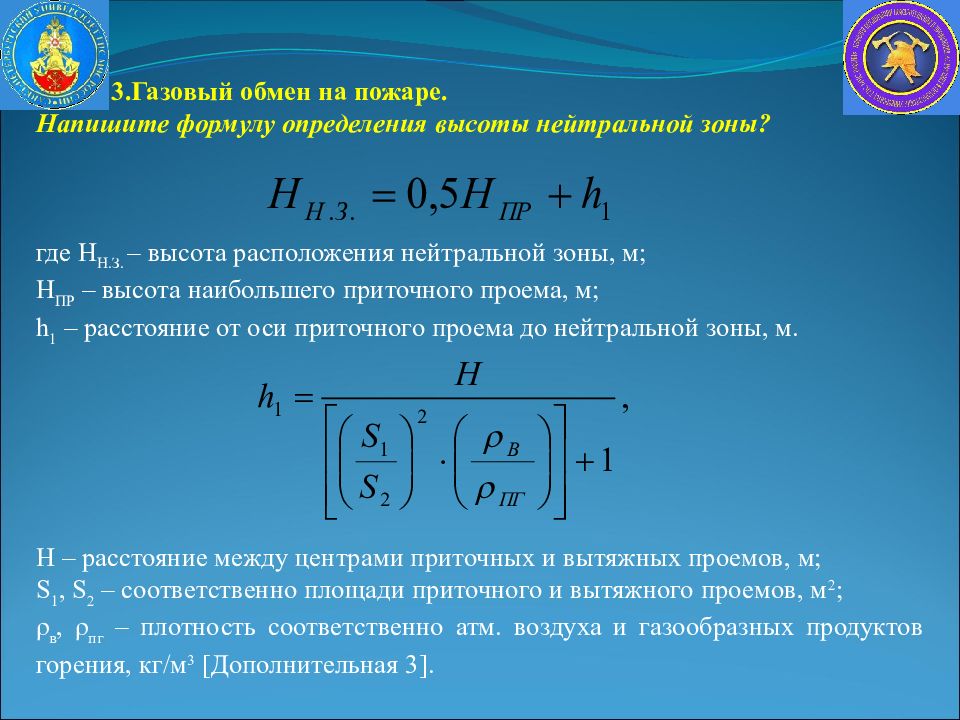

Газовый обмен на пожаре. Напишите формулу определения высоты нейтральной зоны? где H Н.З. – высота расположения нейтральной зоны, м; H ПР – высота наибольшего приточного проема, м; h 1 – расстояние от оси приточного проема до нейтральной зоны, м. H – расстояние между центрами приточных и вытяжных проемов, м; S 1, S 2 – соответственно площади приточного и вытяжного проемов, м 2 ; ρ в, ρ пг – плотность соответственно атм. воздуха и газообразных продуктов горения, кг/м 3 [Дополнительная 3].
Параметры пожара. Дать определение «Развитие пожара»? это изменение параметров пожара во времени и в пространстве от начала возникновения до ликвидации горения. От каких факторов зависит развитие пожара? пожарной нагрузки; химических свойств и агрегатных состояния веществ; условий передачи тепла, выделившегося при горении и его количества; особенностей газового обмена; конструктивного и планировочного решения здания; метеорологических условий (снег, дождь, ветер); скорости распространения горения и др. Дать определение «Площадь пожара»? Площадью пожара – называется площадь проекции зоны горения на поверхность земли или пола помещения.

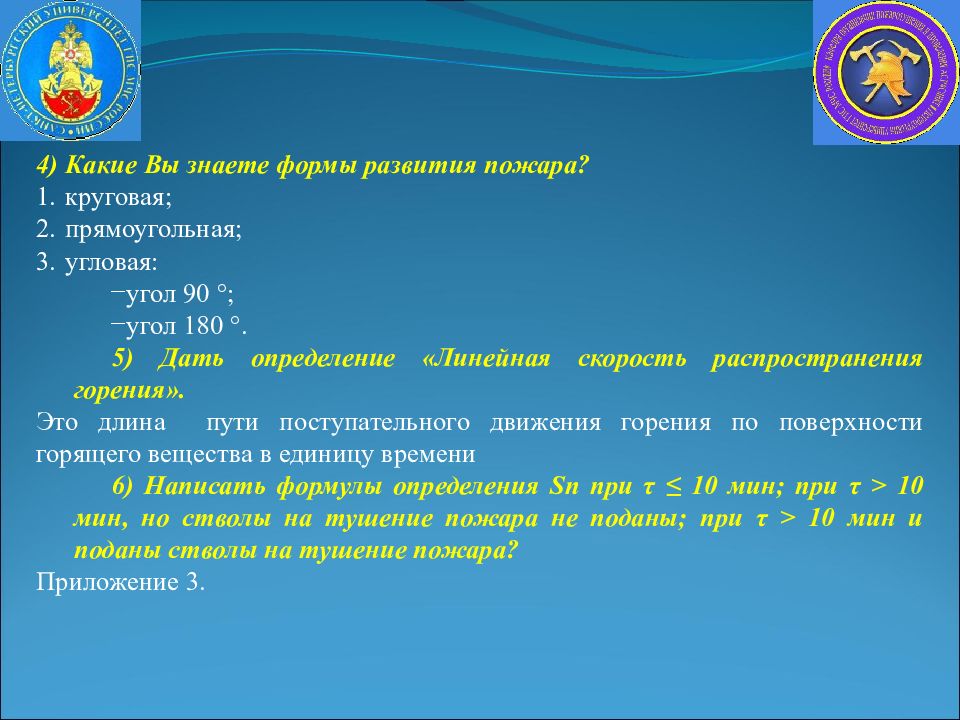

Какие Вы знаете формы развития пожара? круговая; прямоугольная; угловая: угол 90 °; угол 180 °. Д ать определение «Линейная скорость распространения горения». Это длина пути поступательного движения горения по поверхности горящего вещества в единицу времени Написать формулы определения S п при τ ≤ 10 мин; при τ > 10 мин, но стволы на тушение пожара не поданы; при τ > 10 мин и поданы стволы на тушение пожара? Приложение 3.

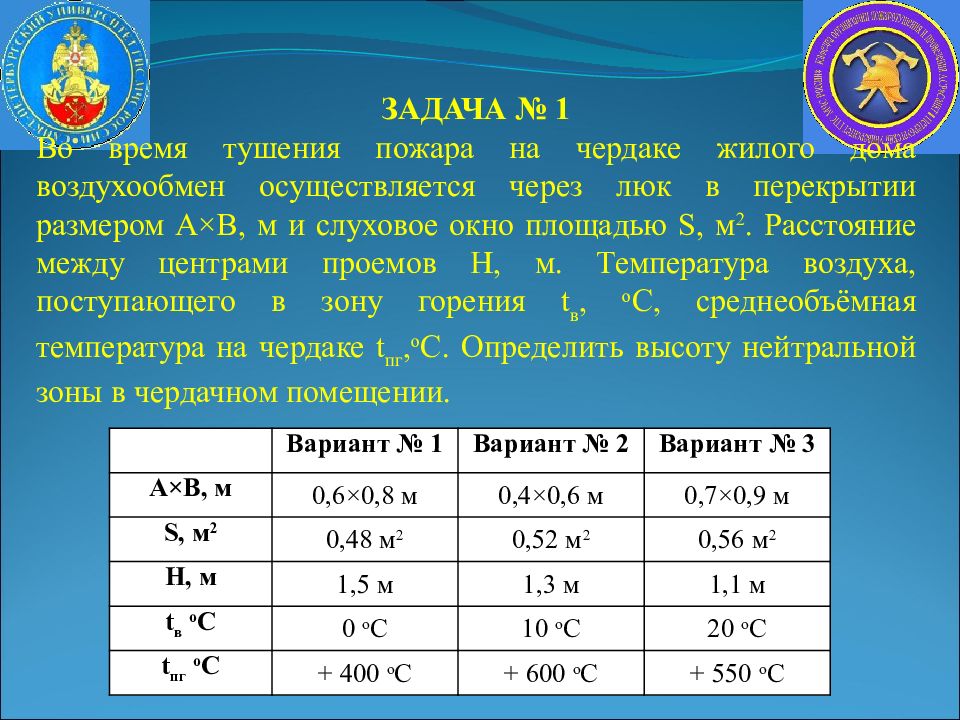

Вариант № 1 Вариант № 2 Вариант № 3 A × B, м 0,6×0,8 м 0,4×0,6 м 0,7×0,9 м S, м 2 0,48 м 2 0,52 м 2 0,56 м 2 H, м 1,5 м 1,3 м 1,1 м t в о С 0 о С 10 о С 20 о С t пг о С + 400 о С + 600 о С + 550 о С ЗАДАЧА № 1 Во время тушения пожара на чердаке жилого дома воздухообмен осуществляется через люк в перекрытии размером A × B, м и слуховое окно площадью S, м 2. Расстояние между центрами проемов H, м. Температура воздуха, поступающего в зону горения t в, о С, среднеобъёмная температура на чердаке t пг, о С. Определить высоту нейтральной зоны в чердачном помещении.
Температура, о С Плотность возд., кг/м 3 Плотн.пр.гор., кг/м 3 - 30 1,515 - - 20 1,453 - - 10 1,342 - 0 1,293 1,295 100 0,946 0,950 200 0,746 0,748 300 0,615 0,617 400 0,524 0,525 500 0,456 0,457 600 0,404 0,405 700 0,362 0,363 800 0,329 0,330 ПЛОТНОСТЬ СУХОГО ВОЗДУХА И ПРОДУКТОВ ГОРЕНИЯ

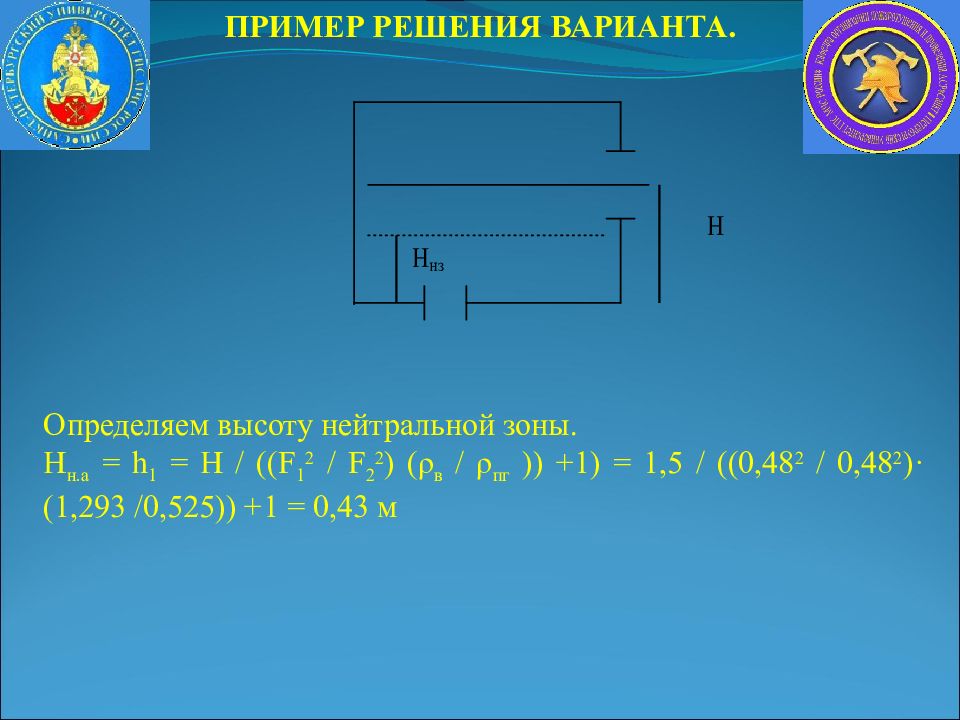

ПРИМЕР РЕШЕНИЯ ВАРИАНТА. Определяем высоту нейтральной зоны. H н.а = h 1 = H / (( F 1 2 / F 2 2 ) ( ρ в / ρ пг )) +1) = 1,5 / ((0,48 2 / 0,48 2 )· (1,293 /0,525)) +1 = 0,43 м

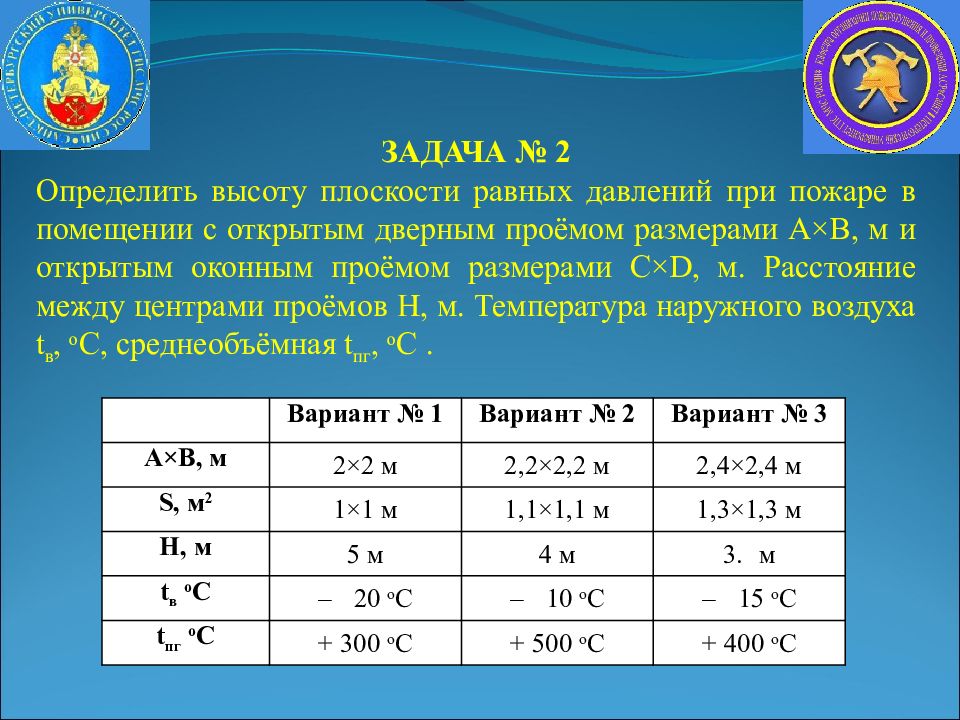

Вариант № 1 Вариант № 2 Вариант № 3 A × B, м 2 × 2 м 2,2 × 2,2 м 2,4 × 2,4 м S, м 2 1 × 1 м 1,1 × 1,1 м 1,3 × 1,3 м H, м 5 м 4 м м t в о С 20 о С 10 о С 15 о С t пг о С + 3 00 о С + 5 00 о С + 40 0 о С ЗАДАЧА № 2 Определить высоту плоскости равных давлений при пожаре в помещении с открытым дверным проёмом размерами A × B, м и открытым оконным проёмом размерами С× D, м. Расстояние между центрами проёмов H, м. Температура наружного воздуха t в, о С, среднеобъёмная t пг, о С.

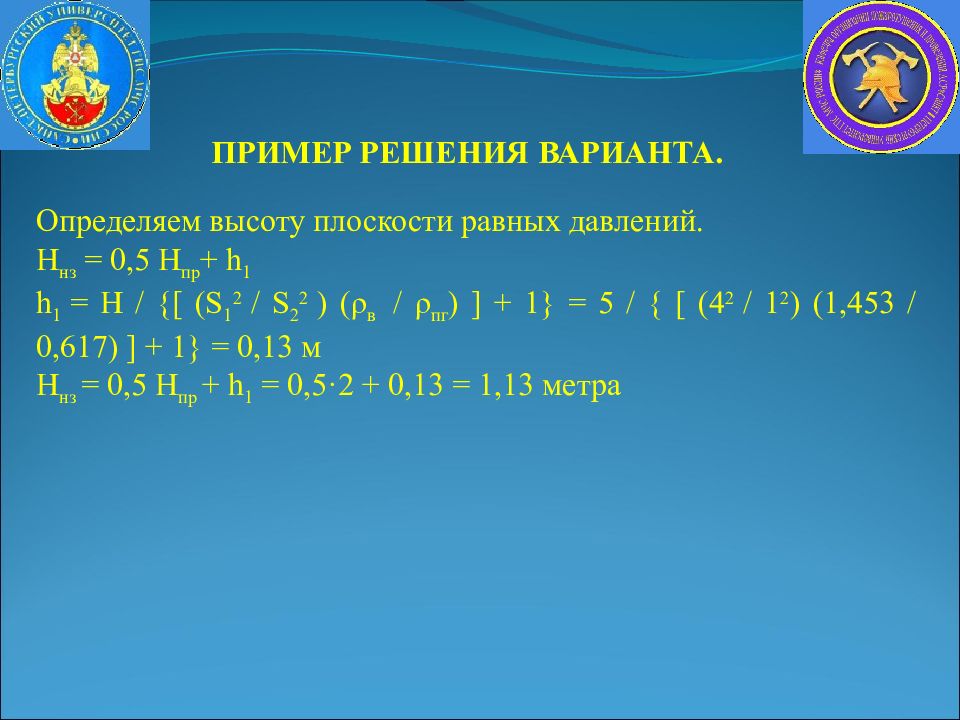

ПРИМЕР РЕШЕНИЯ ВАРИАНТА. Определяем высоту плоскости равных давлений. Н нз = 0,5 Н пр + h 1 h 1 = H / {[ ( S 1 2 / S 2 2 ) ( ρ в / ρ пг ) ] + 1} = 5 / { [ (4 2 / 1 2 ) (1,453 / 0,617) ] + 1} = 0,13 м Н нз = 0,5 Н пр + h 1 = 0,5·2 + 0,13 = 1,13 метра

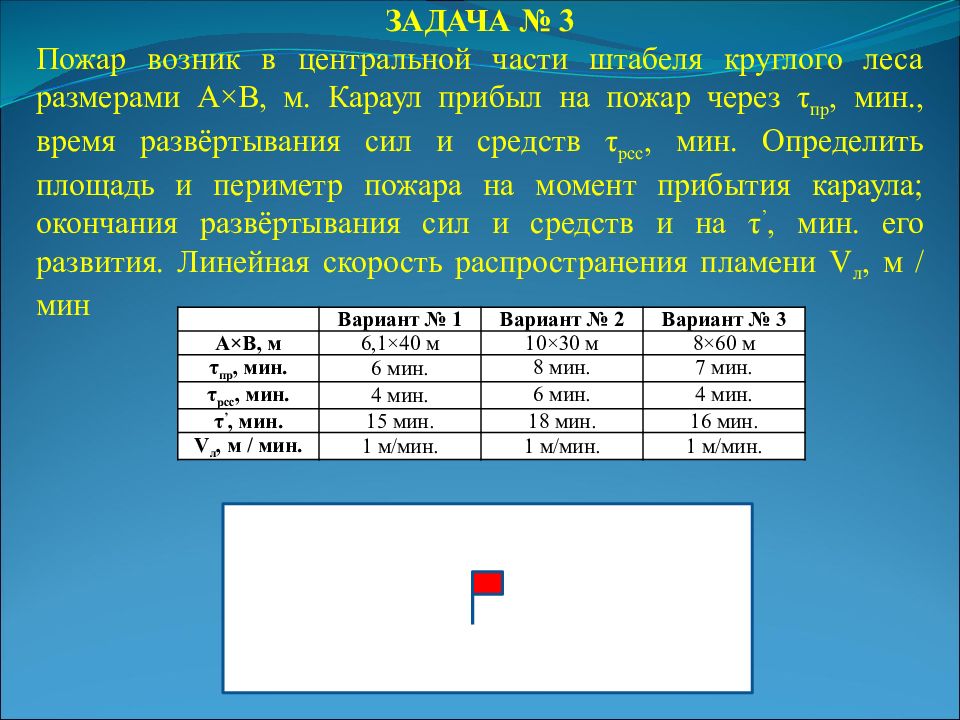

Вариант № 1 Вариант № 2 Вариант № 3 A × B, м 6,1×40 м 10×30 м 8×60 м τ пр, мин. 6 мин. 8 мин. 7 мин. τ рсс, мин. 4 мин. 6 мин. 4 мин. τ ’, мин. 15 мин. 18 мин. 16 мин. V л, м / мин. 1 м/мин. 1 м/мин. 1 м/мин. ЗАДАЧА № 3 Пожар возник в центральной части штабеля круглого леса размерами A × B, м. Караул прибыл на пожар через τ пр, мин., время развёртывания сил и средств τ рсс, мин. Определить площадь и периметр пожара на момент прибытия караула; окончания развёртывания сил и средств и на τ ’, мин. его развития. Линейная скорость распространения пламени V л, м / мин

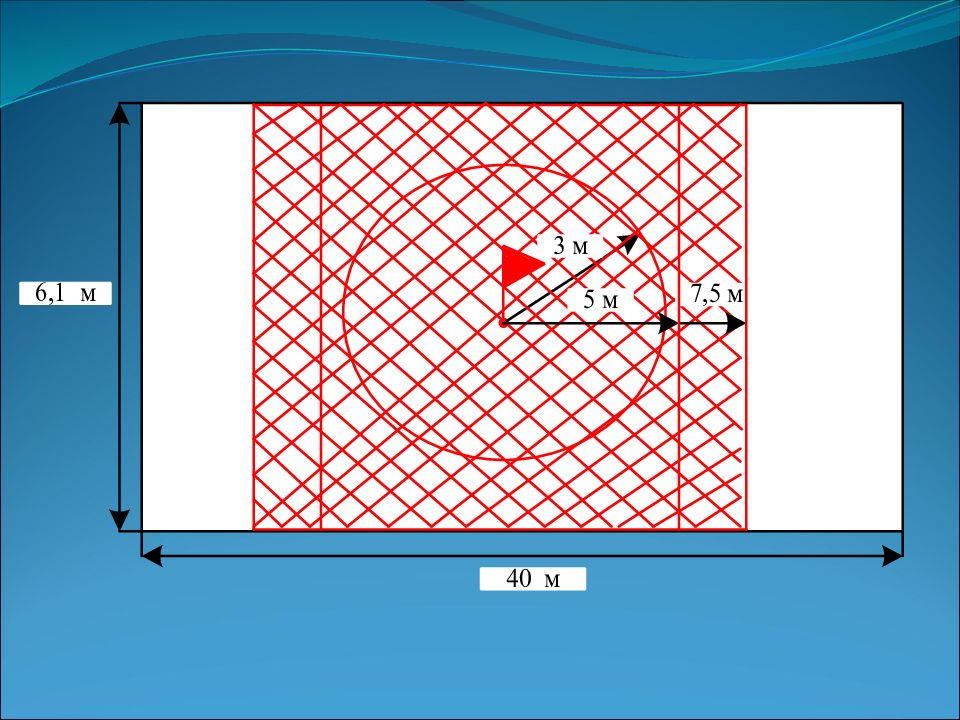

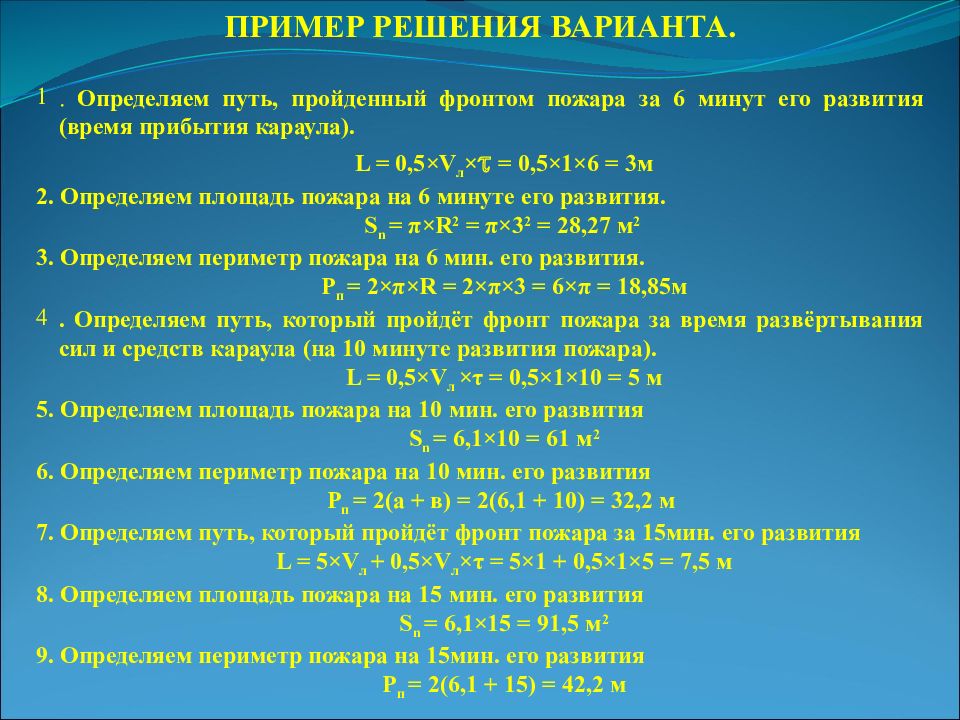

ПРИМЕР РЕШЕНИЯ ВАРИАНТА. . Определяем путь, пройденный фронтом пожара за 6 минут его развития (время прибытия караула). L = 0,5× V л × = 0,5×1×6 = 3м 2. Определяем площадь пожара на 6 минуте его развития. S n = π × R 2 = π × 3 2 = 28,27 м 2 3. Определяем периметр пожара на 6 мин. его развития. Р п = 2 × π × R = 2 × π × 3 = 6 × π = 18,85 м . Определяем путь, который пройдёт фронт пожара за время развёртывания сил и средств караула (на 10 минуте развития пожара). L = 0,5 × V л × τ = 0,5 × 1 × 10 = 5 м 5. Определяем площадь пожара на 10 мин. его развития S n = 6,1 × 10 = 61 м 2 6. Определяем периметр пожара на 10 мин. его развития Р п = 2(а + в) = 2(6,1 + 10) = 32,2 м 7. Определяем путь, который пройдёт фронт пожара за 15мин. его развития L = 5 × V л + 0,5 × V л × τ = 5 × 1 + 0,5 × 1 × 5 = 7,5 м 8. Определяем площадь пожара на 15 мин. его развития S n = 6,1 × 15 = 91,5 м 2 9. Определяем периметр пожара на 15мин. его развития Р п = 2(6,1 + 15) = 42,2 м

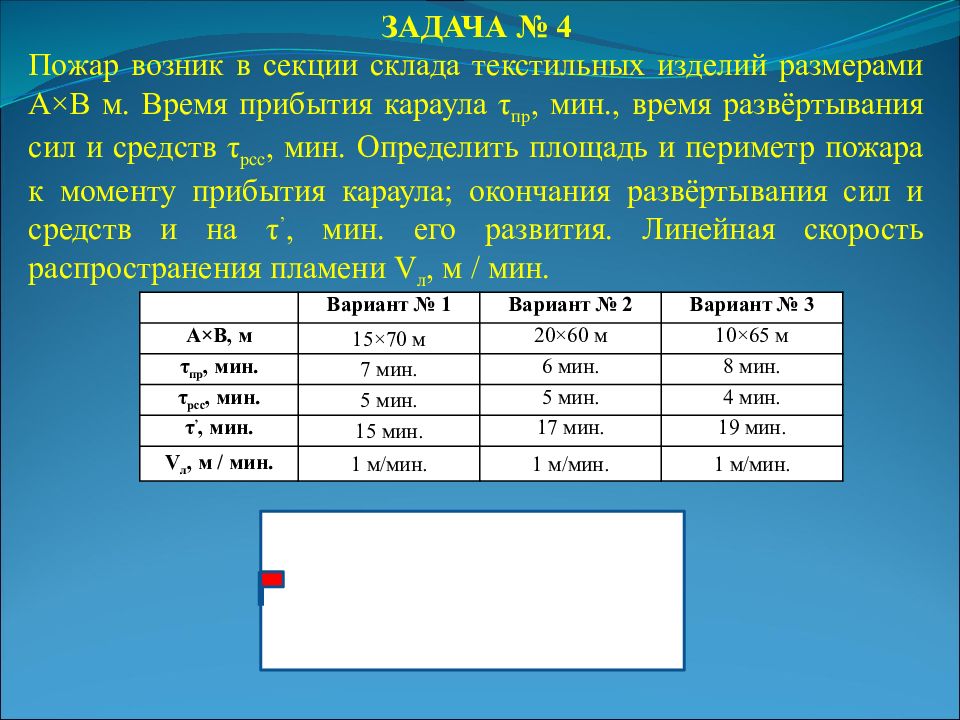

ЗАДАЧА № 4 Пожар возник в секции склада текстильных изделий размерами А×В м. Время прибытия караула τ пр, мин., время развёртывания сил и средств τ рсс, мин. Определить площадь и периметр пожара к моменту прибытия караула; окончания развёртывания сил и средств и на τ ’, мин. его развития. Линейная скорость распространения пламени V л, м / мин. Вариант № 1 Вариант № 2 Вариант № 3 A × B, м 15×70 м 20×60 м 10×65 м τ пр, мин. 7 мин. 6 мин. 8 мин. τ рсс, мин. 5 мин. 5 мин. 4 мин. τ ’, мин. 15 мин. 17 мин. 19 мин. V л, м / мин. 1 м/мин. 1 м/мин. 1 м/мин.

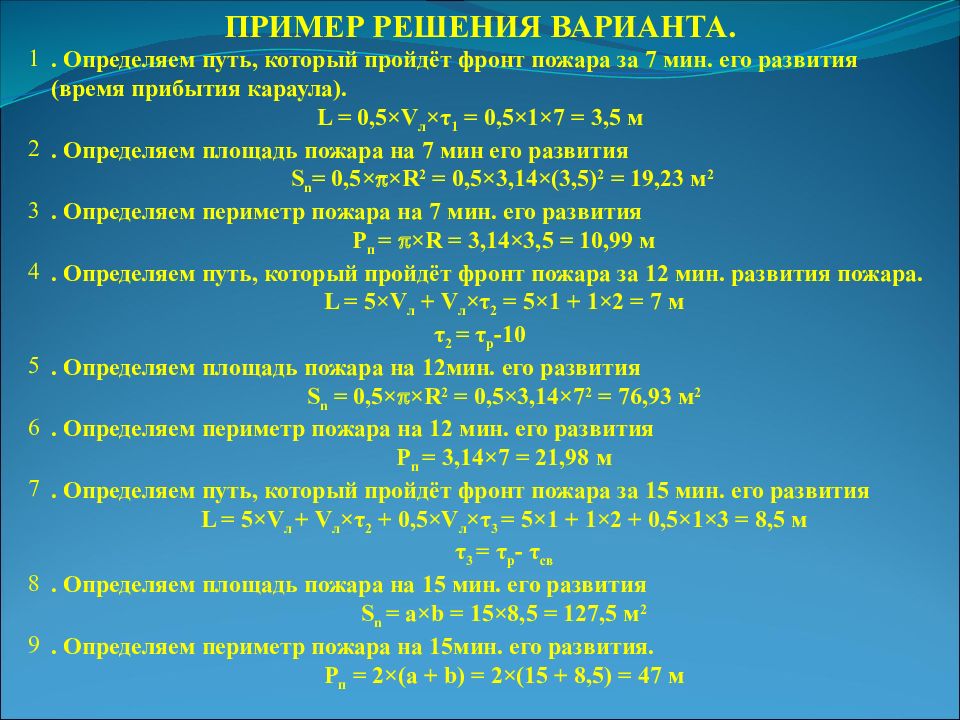

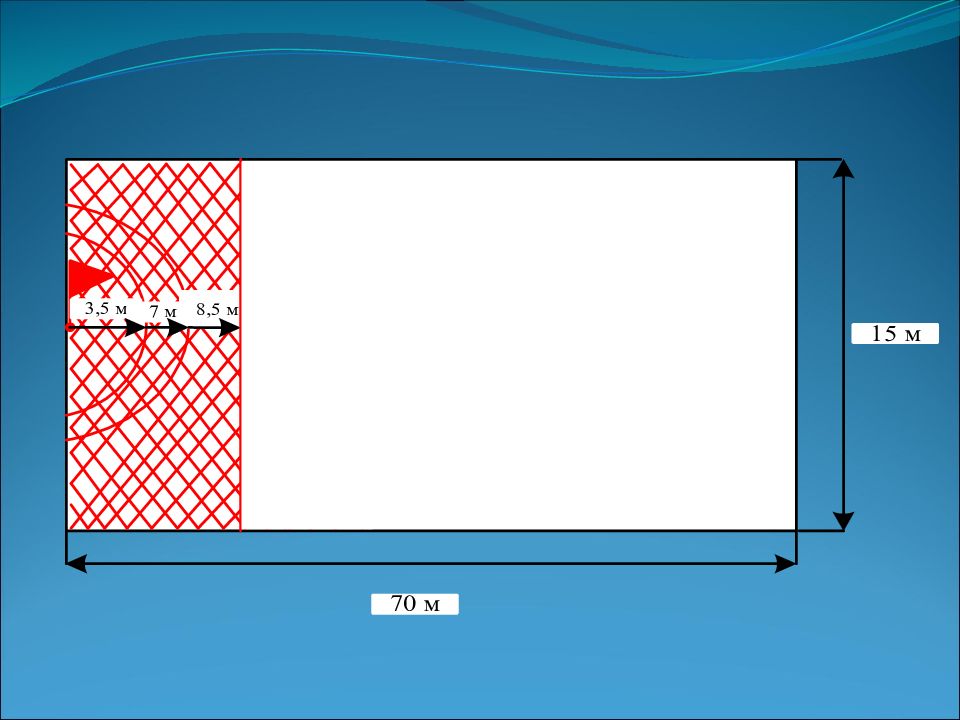

ПРИМЕР РЕШЕНИЯ ВАРИАНТА. . Определяем путь, который пройдёт фронт пожара за 7 мин. его развития (время прибытия караула). L = 0,5× V л × τ 1 = 0,5×1×7 = 3,5 м . Определяем площадь пожара на 7 мин его развития S n = 0,5× × R 2 = 0,5 × 3,14 × (3,5) 2 = 19,23 м 2 . Определяем периметр пожара на 7 мин. его развития Р п = × R = 3,14 × 3,5 = 10,99 м . Определяем путь, который пройдёт фронт пожара за 12 мин. развития пожара. L = 5× V л + V л × τ 2 = 5×1 + 1×2 = 7 м τ 2 = τ p -10 . Определяем площадь пожара на 12мин. его развития S n = 0,5× × R 2 = 0,5 × 3,14 × 7 2 = 76,93 м 2 . Определяем периметр пожара на 12 мин. его развития Р п = 3,14×7 = 21,98 м . Определяем путь, который пройдёт фронт пожара за 15 мин. его развития L = 5× V л + V л × τ 2 + 0,5× V л × τ 3 = 5×1 + 1×2 + 0,5×1×3 = 8,5 м τ 3 = τ p - τ св . Определяем площадь пожара на 15 мин. его развития S n = а× b = 15×8,5 = 127,5 м 2 . Определяем периметр пожара на 15мин. его развития. Р п = 2×(а + b ) = 2×(15 + 8,5) = 47 м

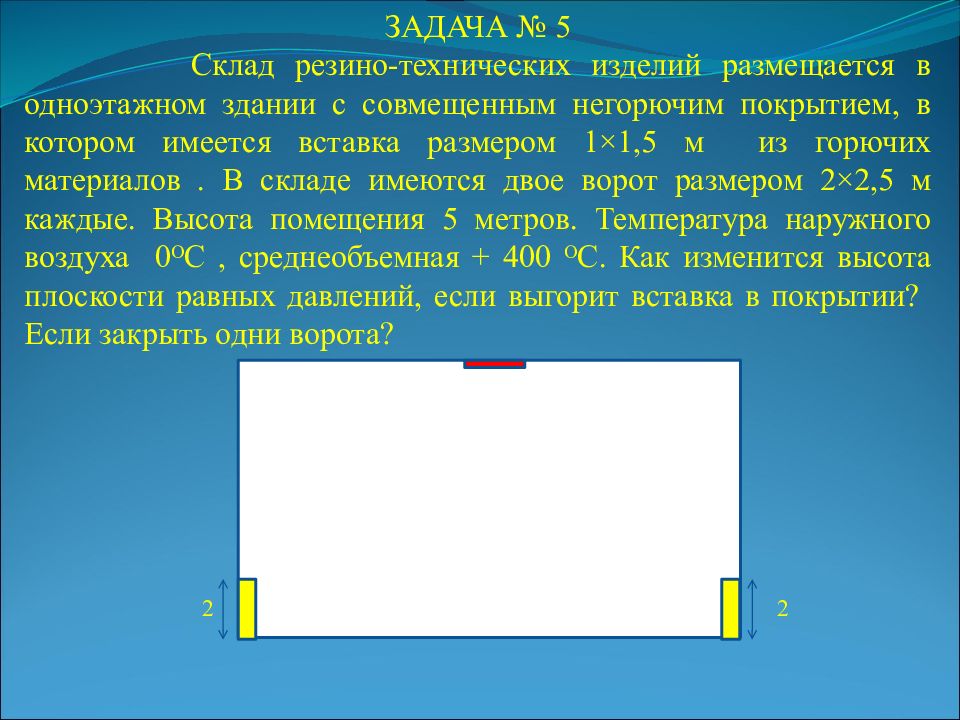

ЗАДАЧА № 5 Склад резино-технических изделий размещается в одноэтажном здании с совмещенным негорючим покрытием, в котором имеется вставка размером 1×1,5 м из горючих материалов. В складе имеются двое ворот размером 2×2,5 м каждые. Высота помещения 5 метров. Температура наружного воздуха 0 О С, среднеобъемная + 400 О С. Как изменится высота плоскости равных давлений, если выгорит вставка в покрытии? Если закрыть одни ворота? 2 2

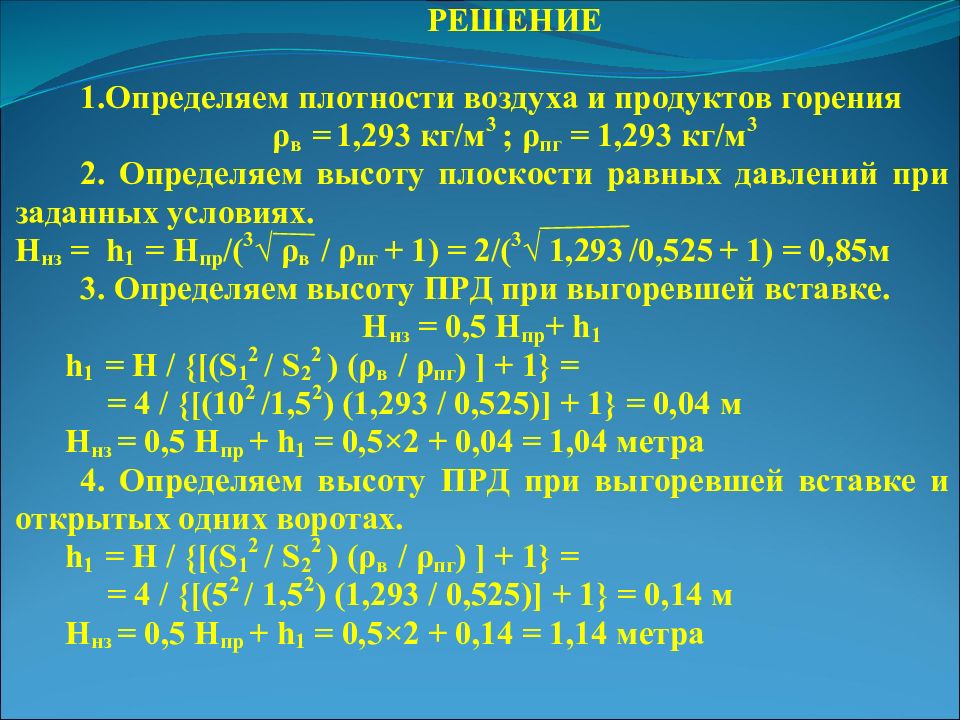

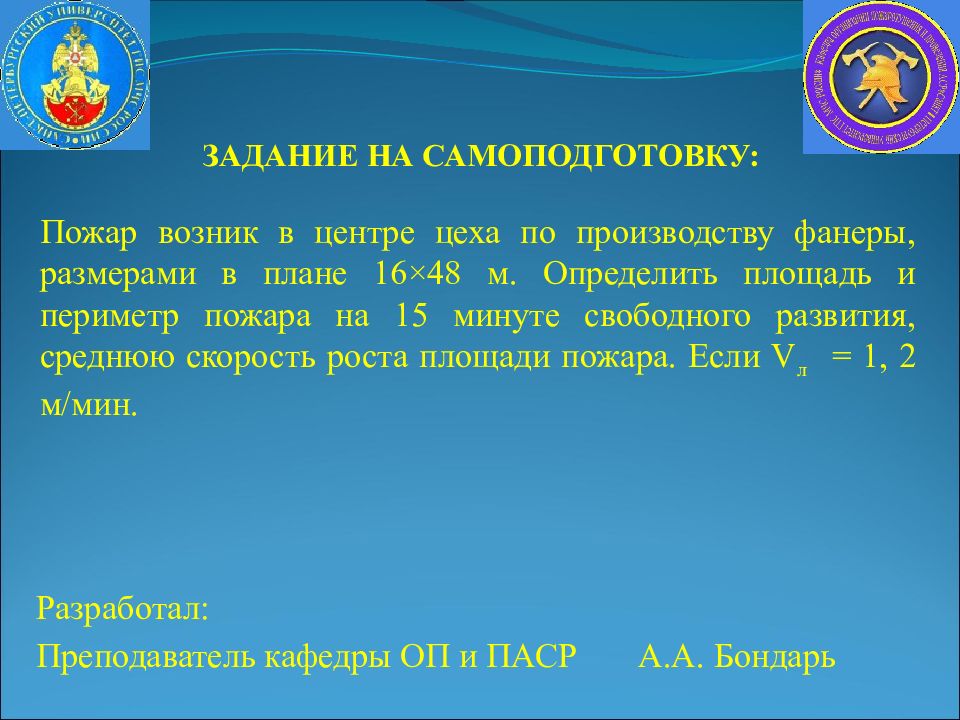

Пожар возник в центре цеха по производству фанеры, размерами в плане 16×48 м. Определить площадь и периметр пожара на 15 минуте свободного развития, среднюю скорость роста площади пожара. Если V л = 1, 2 м/мин. Разработал: Преподаватель кафедры ОП и ПАСР А.А. Бондарь
