Лекция « ОСНОВЫ РАСЧЁТА СИЛ И СРЕДСТВ»

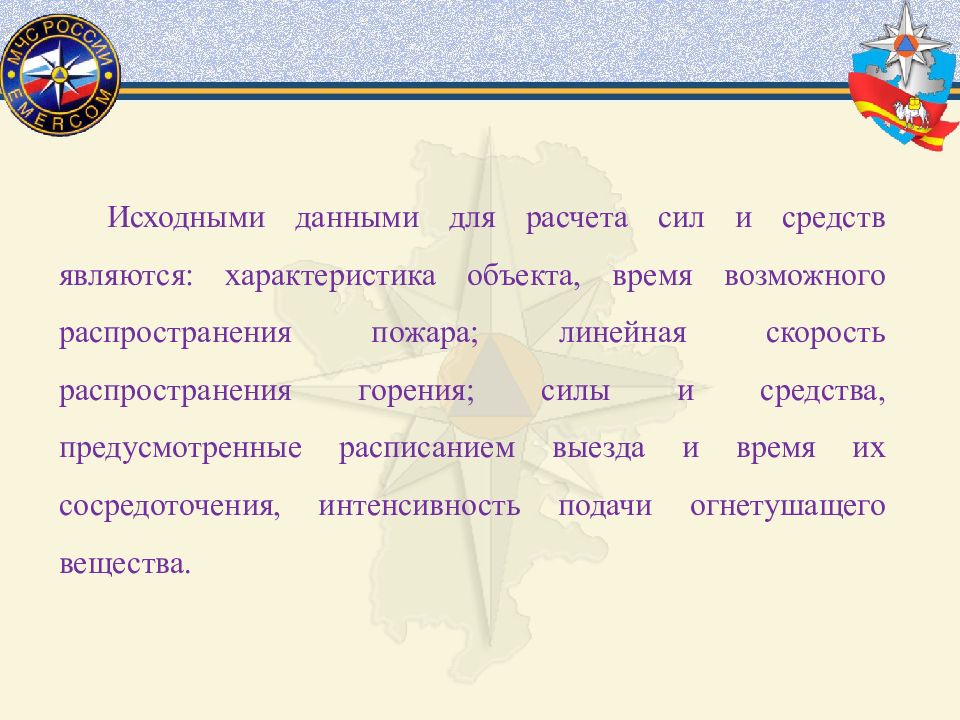

Исходными данными для расчета сил и средств являются: характеристика объекта, время возможного распространения пожара; линейная скорость распространения горения; силы и средства, предусмотренные расписанием выезда и время их сосредоточения, интенсивность подачи огнетушащего вещества.

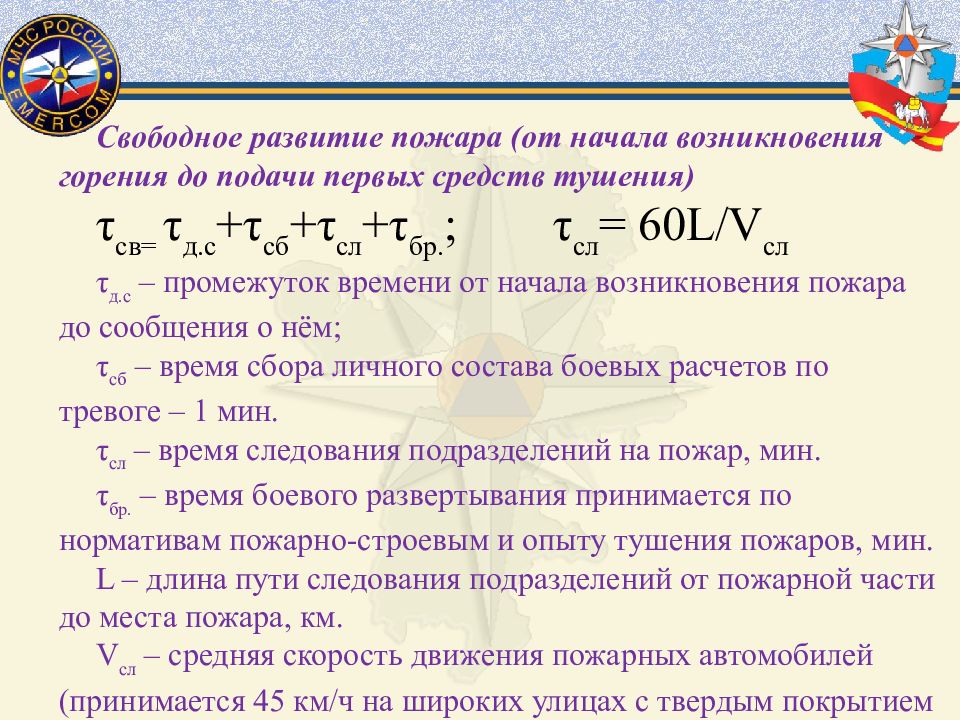

Свободное развитие пожара (от начала возникновения горения до подачи первых средств тушения) τ св = τ д.с +τ сб +τ сл +τ бр. ; τ сл = 60 L / V сл τ д.с – промежуток времени от начала возникновения пожара до сообщения о нём; τ сб – время сбора личного состава боевых расчетов по тревоге – 1 мин. τ сл – время следования подразделений на пожар, мин. τ бр. – время боевого развертывания принимается по нормативам пожарно-строевым и опыту тушения пожаров, мин. L – длина пути следования подразделений от пожарной части до места пожара, км. V сл – средняя скорость движения пожарных автомобилей (принимается 45 км/ч на широких улицах с твердым покрытием и 25 км/ч на сложных участках), км/ч.
Основные геометрические формы площади пожара

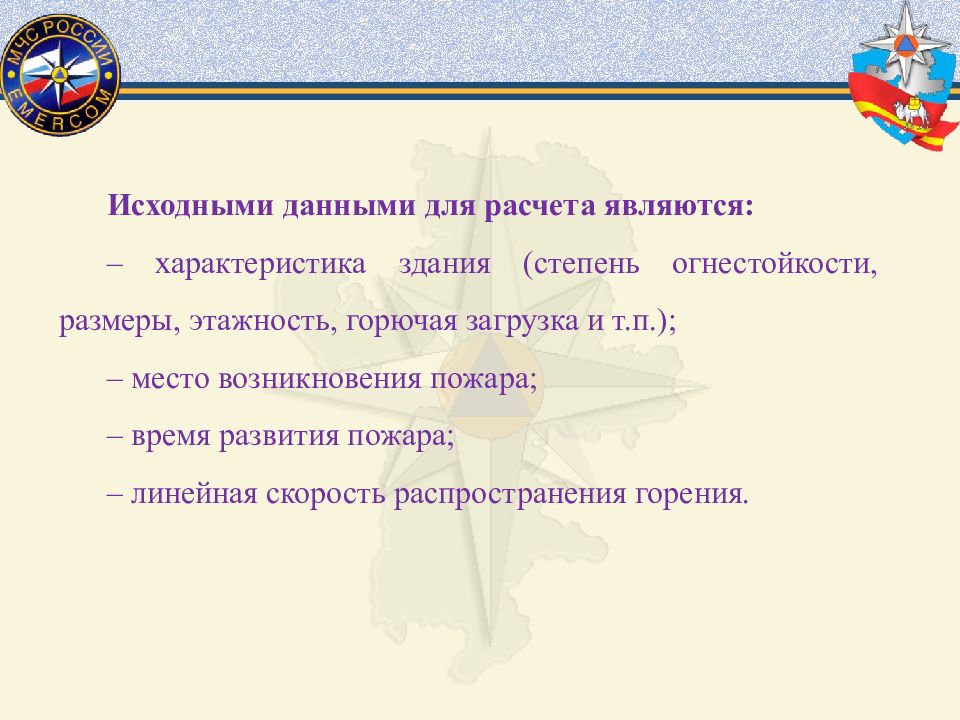

Исходными данными для расчета являются : – характеристика здания (степень огнестойкости, размеры, этажность, горючая загрузка и т.п.); – место возникновения пожара; – время развития пожара; – линейная скорость распространения горения.
С учетом эффекта тушения пожара выделяют следующие стадии его развития: I стадия (начальная) свободного развития пожара ( τ≤ 10 мин) II стадия свободного развития пожара (τ > 10 мин), принимается равной максимальному значению III стадия, характеризуется началом введения первых стволов до момента локализации пожара, на этой стадии
, при τ > 10 мин. , при τ ≤ 10 мин. Глубина фронта пожара вычисляется по формуле:
При круговом развитии пожара и τ ≤10 мин. ( I стадия), его площадь вычисляется по формуле: При круговом развитии и τ 2 > 10 мин. ( II стадия), до момента введения первых стволов, его площадь вычисляется по формуле: При распространении пожара в виде полукруга или сектора: при τ ≤ 10 мин.
При прямоугольном распространении горения расчетные формулы площади пожара будут иметь следующий вид: при τ ≤ 10 мин. при τ > 10 мин. n – число направлений распространения горения, а – ширина площади пожара, м.
С момента введения первых стволов и до момента локализации пожара, расчет площади пожара производится по следующим формулам: при круговой форме развития пожара: при полукруговой форме развития пожара : при прямоугольной форме развития пожара:
Площадь тушения пожара – S T (часть площади пожара, на которую в данный момент времени подается огнетушащее вещество) определяется по формулам: * при круговой форме *при угловой форме S t = π h т (2 R - h т ) S t = 0,25 π h т (2 R - h т ) h Sт r Sт Sт R h

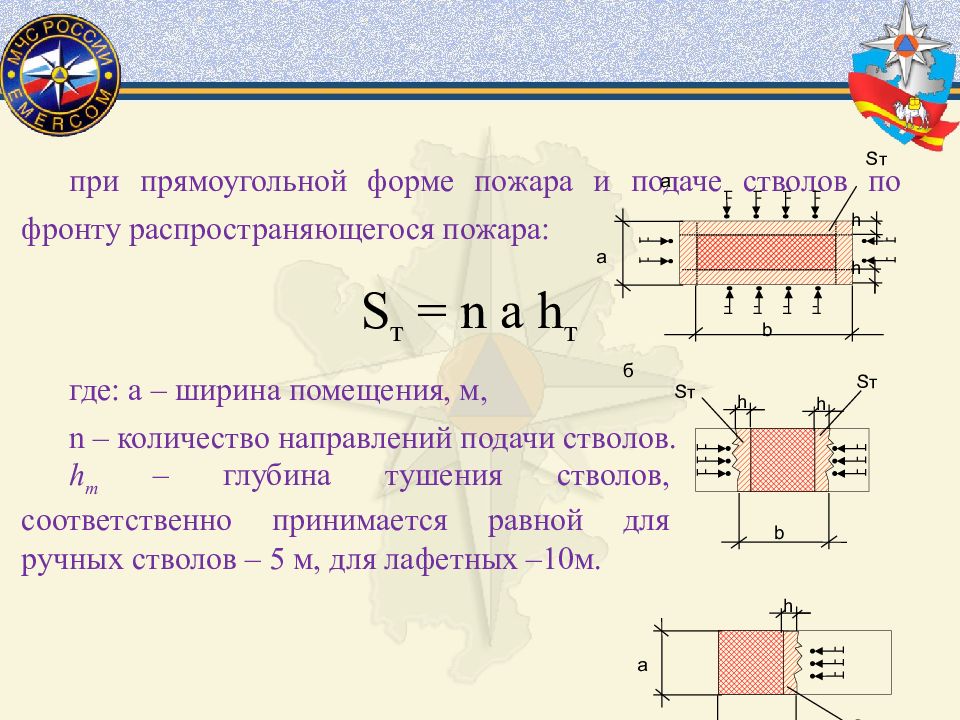

при прямоугольной форме пожара и подаче стволов по фронту распространяющегося пожара: S т = n a h т где: а – ширина помещения, м, n – количество направлений подачи стволов. h т – глубина тушения стволов, соответственно принимается равной для ручных стволов – 5 м, для лафетных –10м. Sт Sт b h h б Sт b a h Sт b a h h а
Для объемного тушения пожаров подразделениями пожарной охраны используются, как правило, генераторы пены средней кратности. Требуемое число генераторов в объёме помещения рассчитывается: Требуемое количество пенообразователя на тушение пожара определяется по формуле.

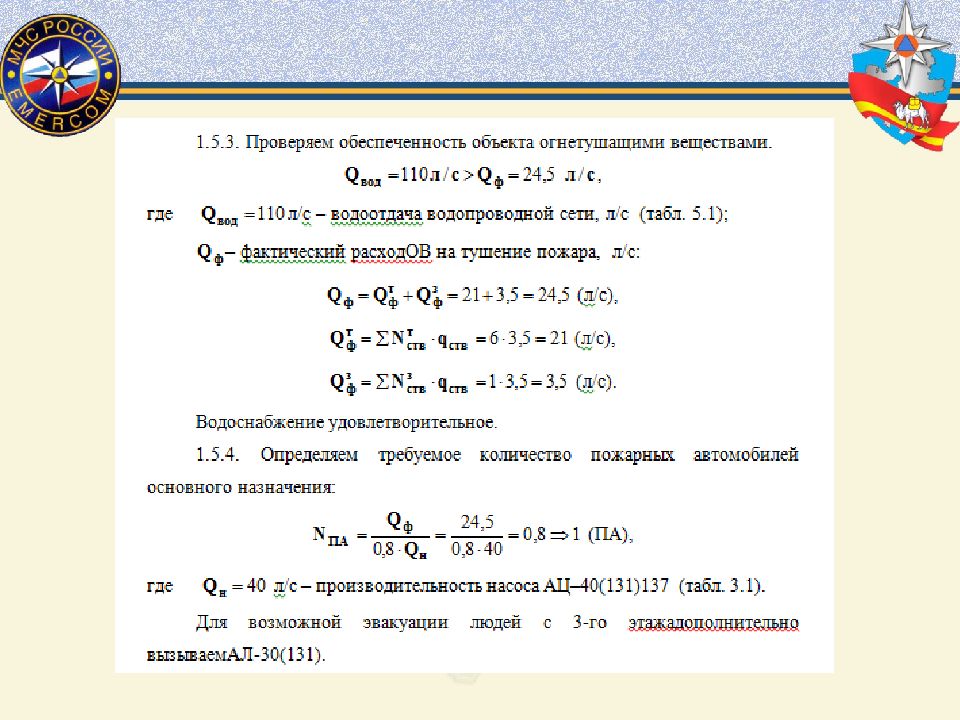

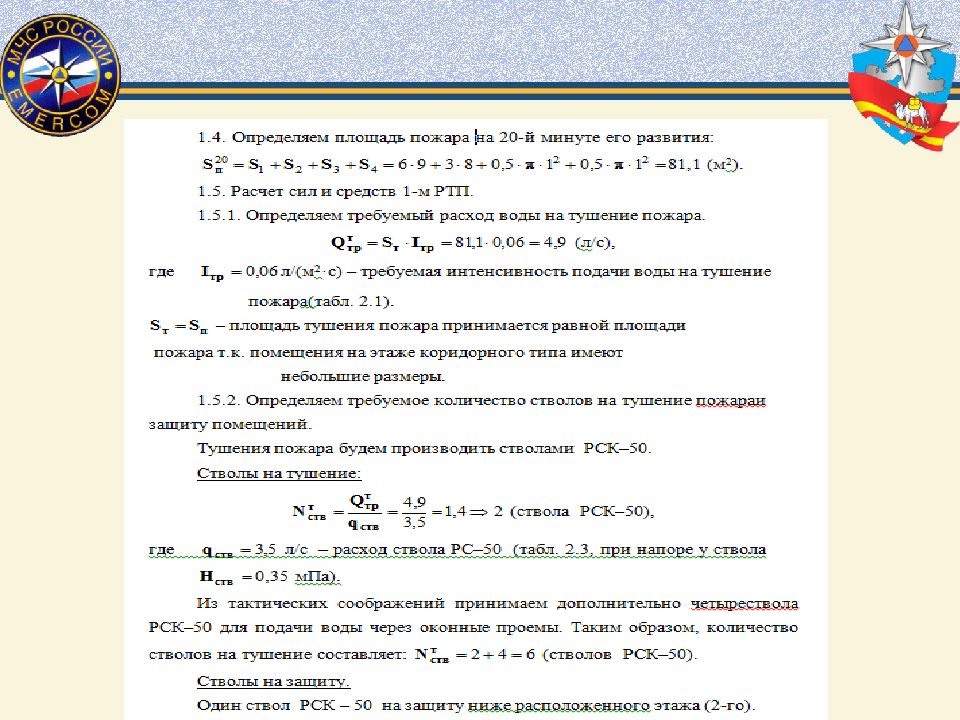

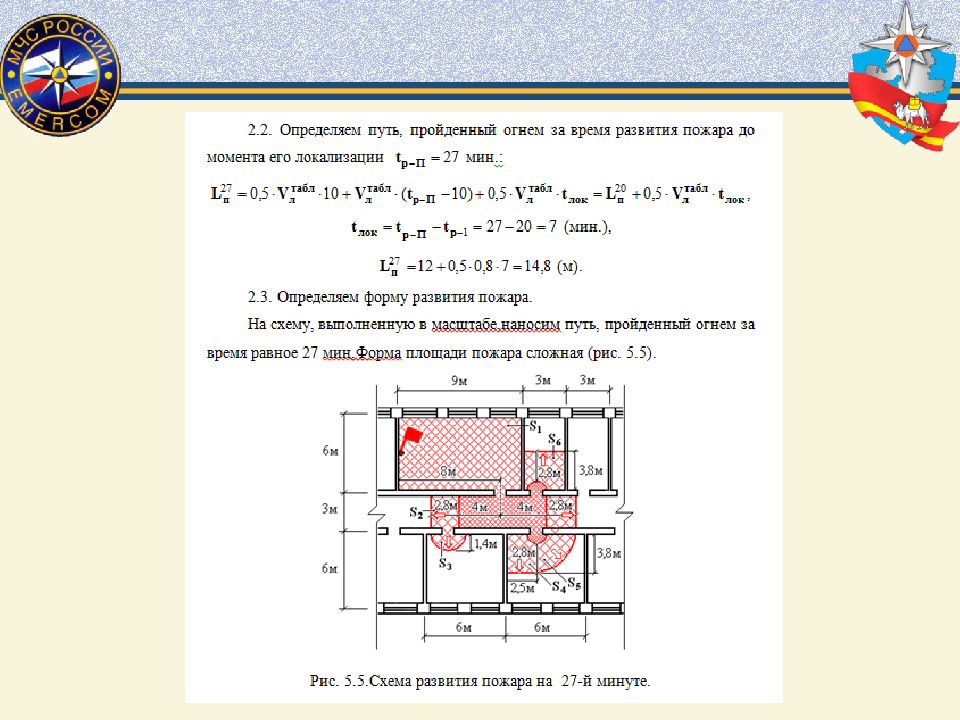

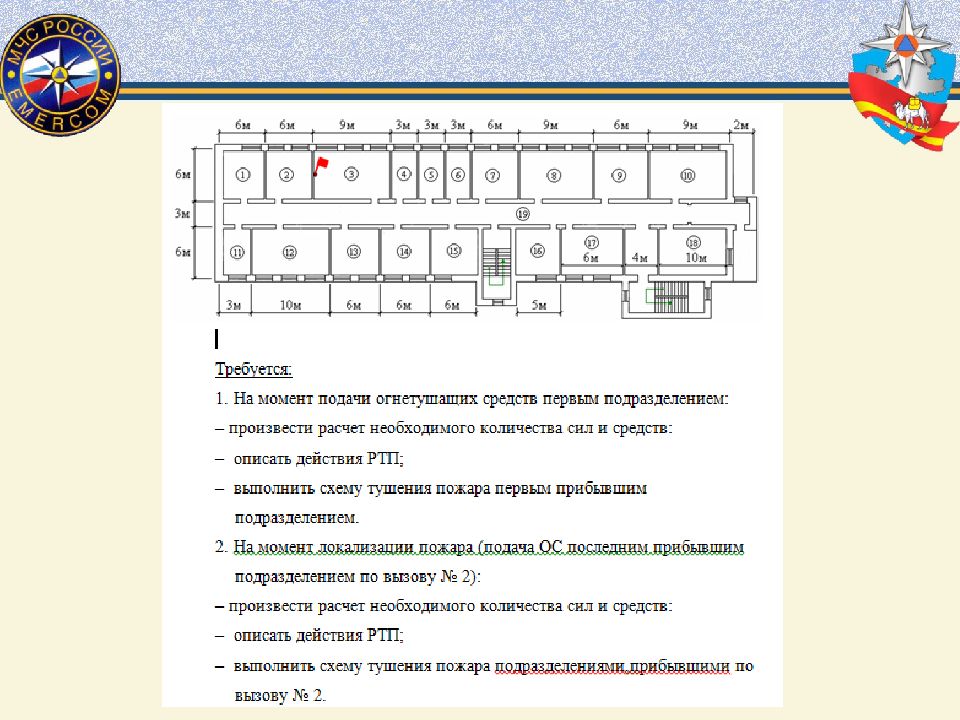

Пример решения задач по расчету требуемого количества огнетушащих средств на тушение пожара
Пример решения задач по расчету требуемого количества огнетушащих средств на тушение пожара
Пример решения задач по расчету требуемого количества огнетушащих средств на тушение пожара
Пример решения задач по расчету требуемого количества огнетушащих средств на тушение пожара

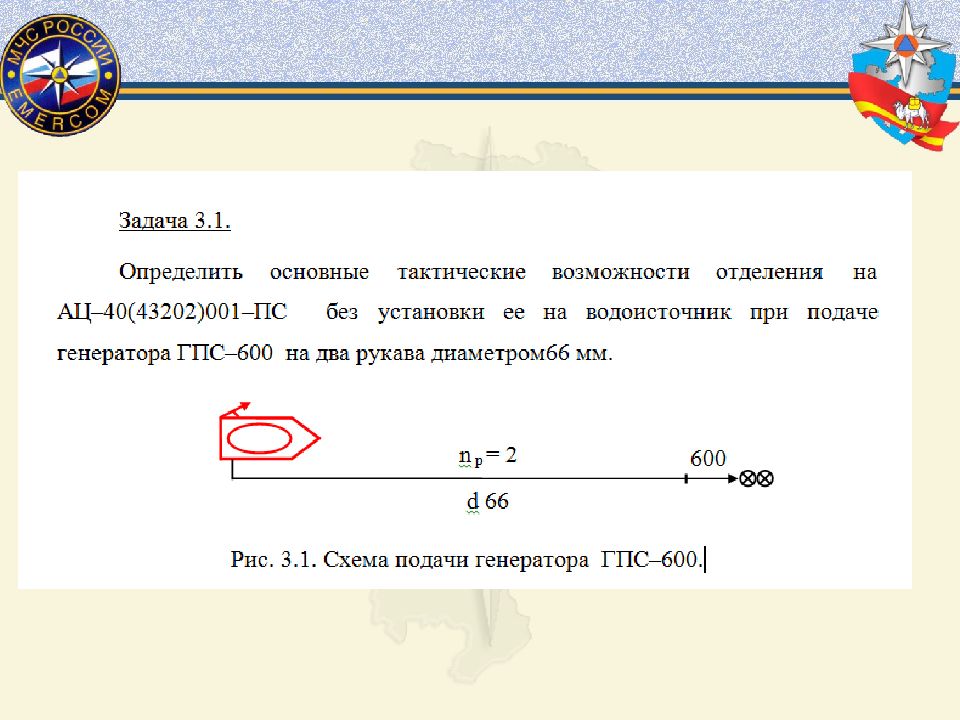

Определение тактических возможностей подразделений без установки пожарных автомобилей на водоисточник

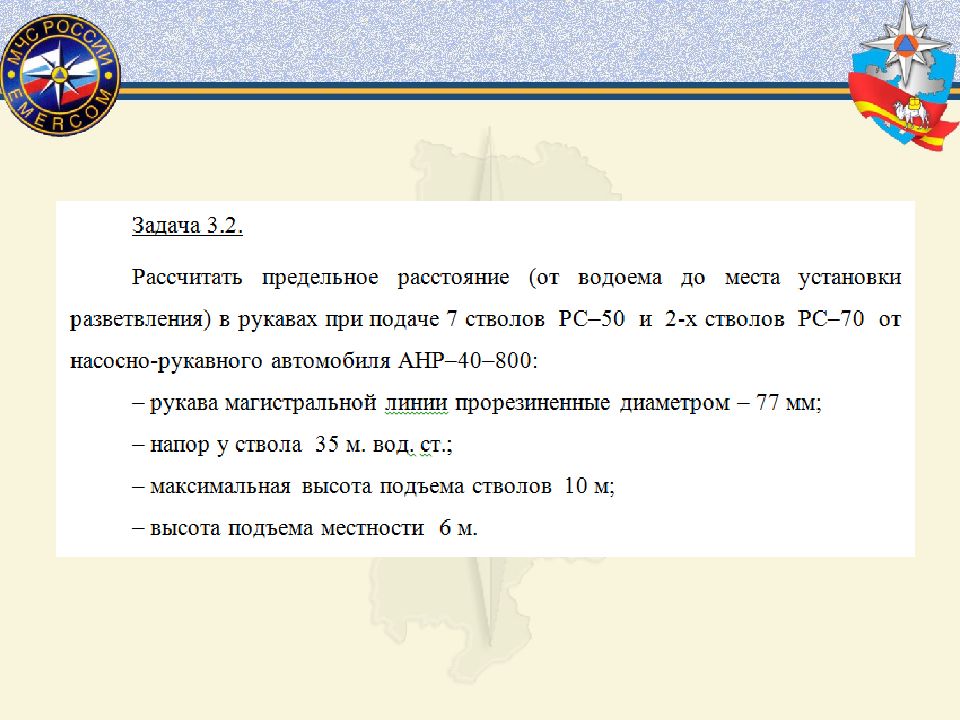

Определение тактических возможностей подразделений с установкой пожарных автомобилей на водоисточник При расчете предельного расстояния по подаче огнетушащих средств на тушение пожара определяют длину магистральных рукавных линий от ПА, установленного на водоисточник, до разветвления, расположенного у места возникновения пожара. Число водяных и пенных стволов ( пеногенераторов ), подаваемых отделением на тушение пожара, зависит от предельного расстояния, численности личного состава, а также от сложившейся обстановки.

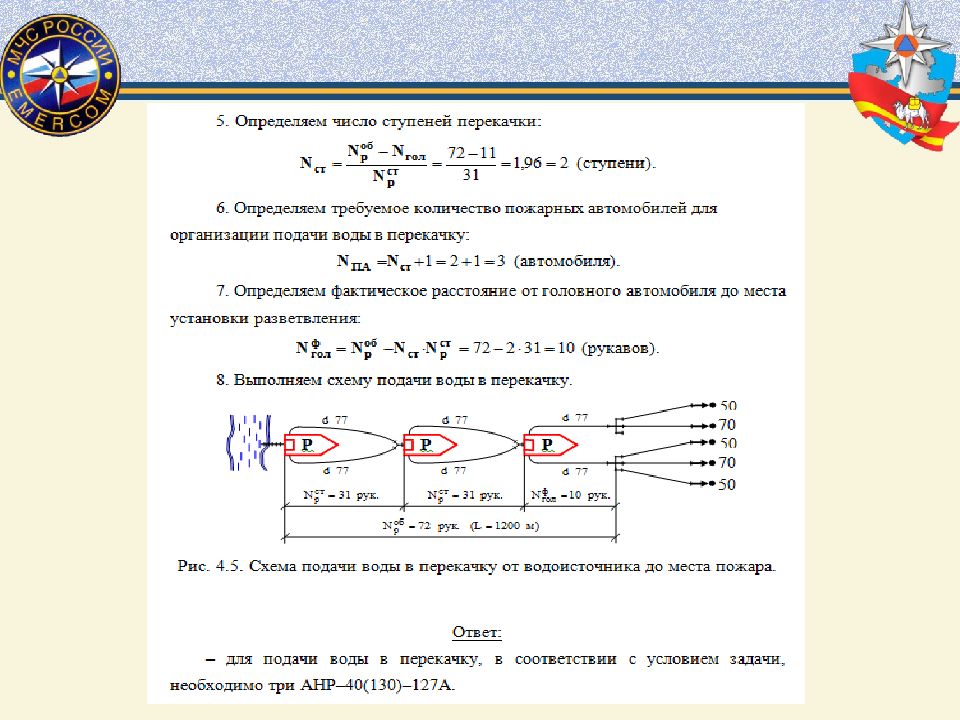

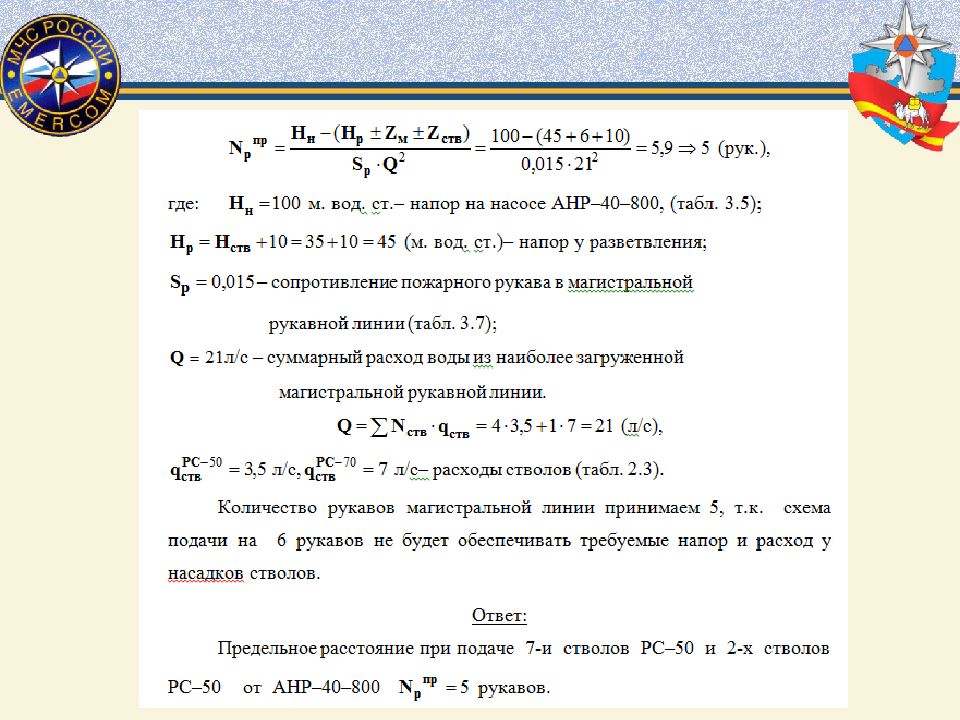

Пример решения задач по расчету требуемого количества огнетушащих средств на тушение пожара

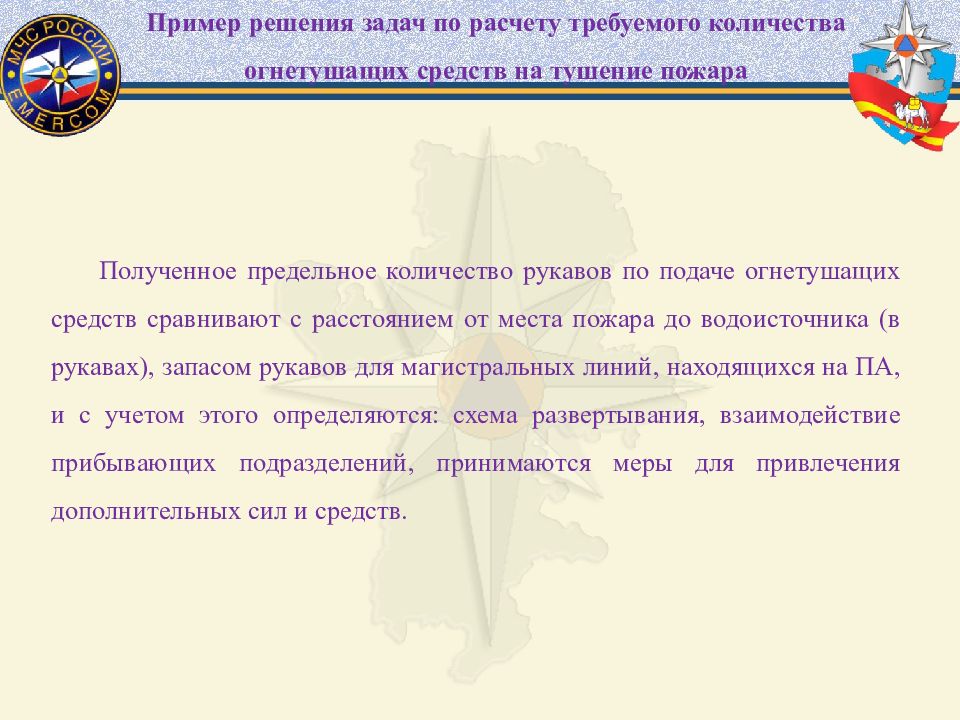

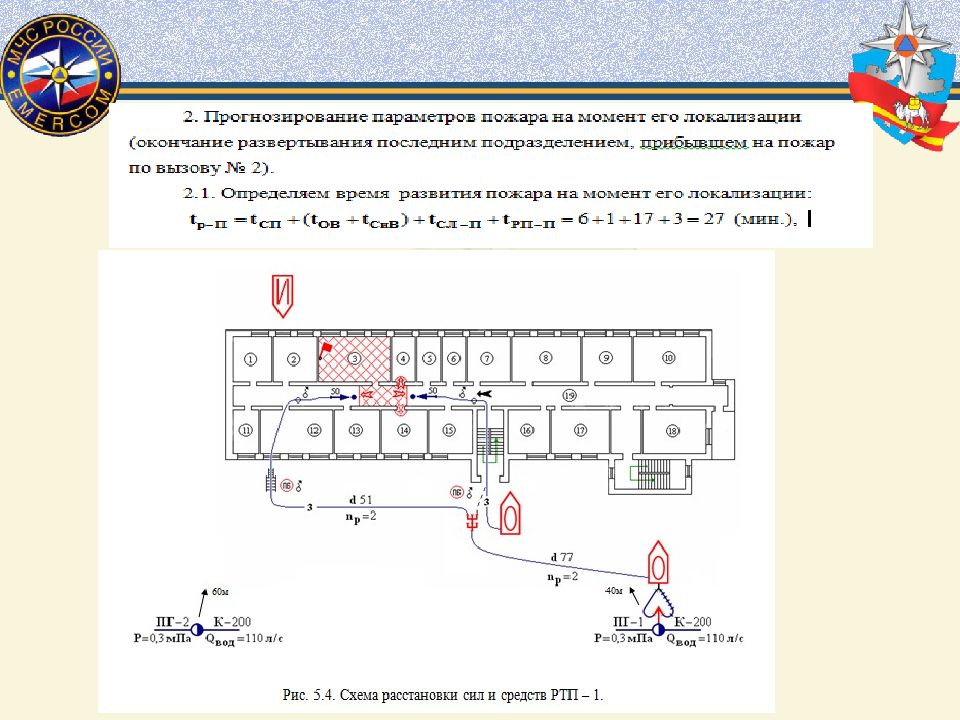

Полученное предельное количество рукавов по подаче огнетушащих средств сравнивают с расстоянием от места пожара до водоисточника (в рукавах), запасом рукавов для магистральных линий, находящихся на ПА, и с учетом этого определяются: схема развертывания, взаимодействие прибывающих подразделений, принимаются меры для привлечения дополнительных сил и средств. Пример решения задач по расчету требуемого количества огнетушащих средств на тушение пожара
Пример решения задач по расчету требуемого количества огнетушащих средств на тушение пожара
«Определение тактических возможностей подразделений на пожарных автомобилях основного назначения»

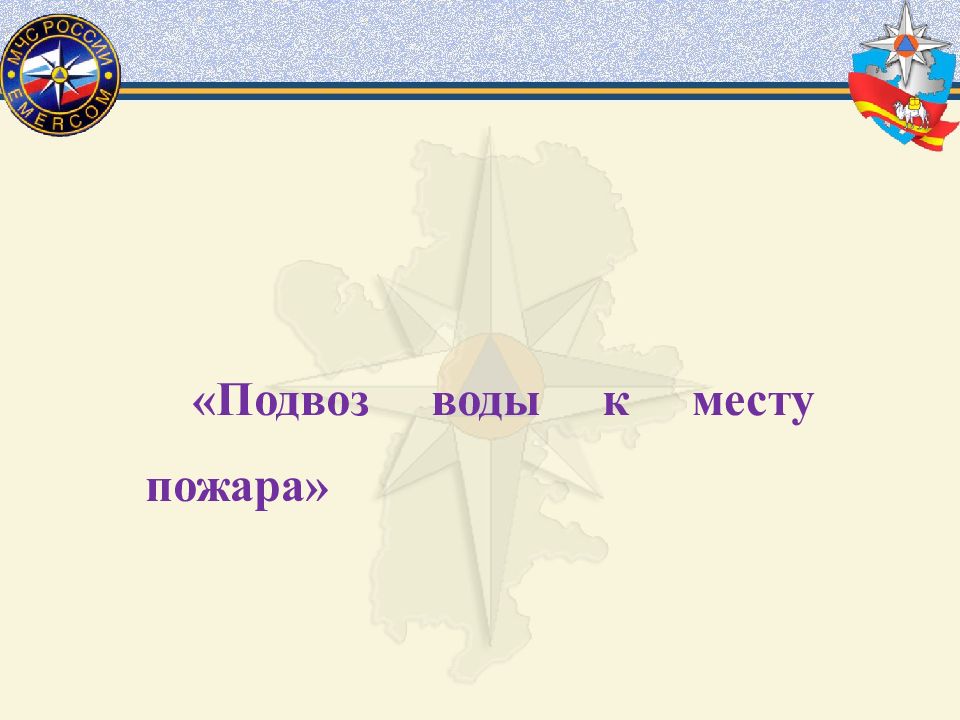

«Подвоз воды к месту пожара»

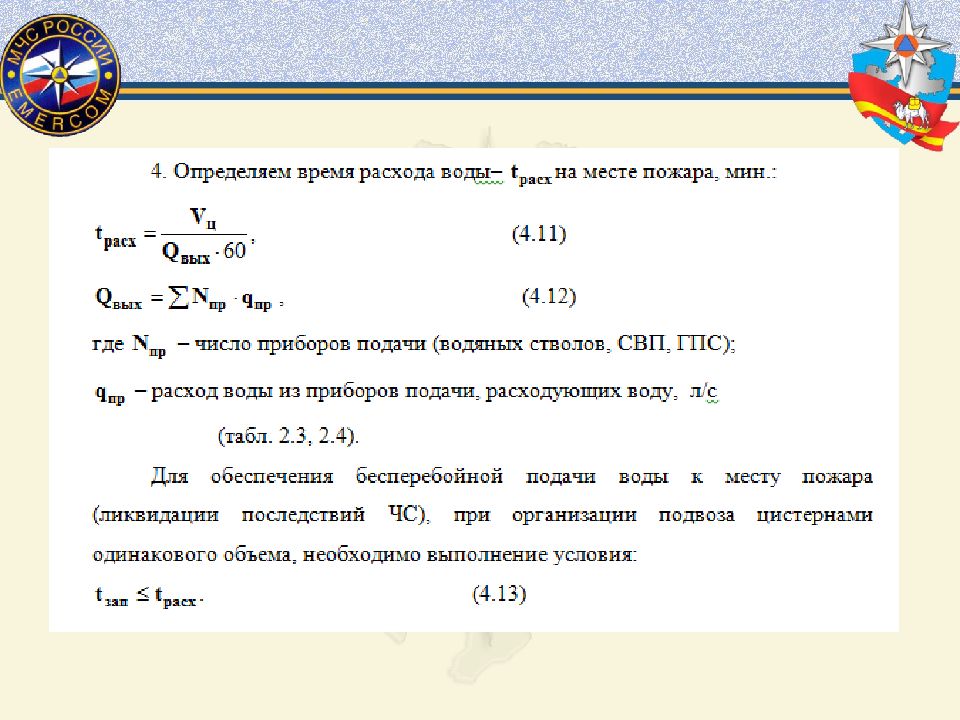

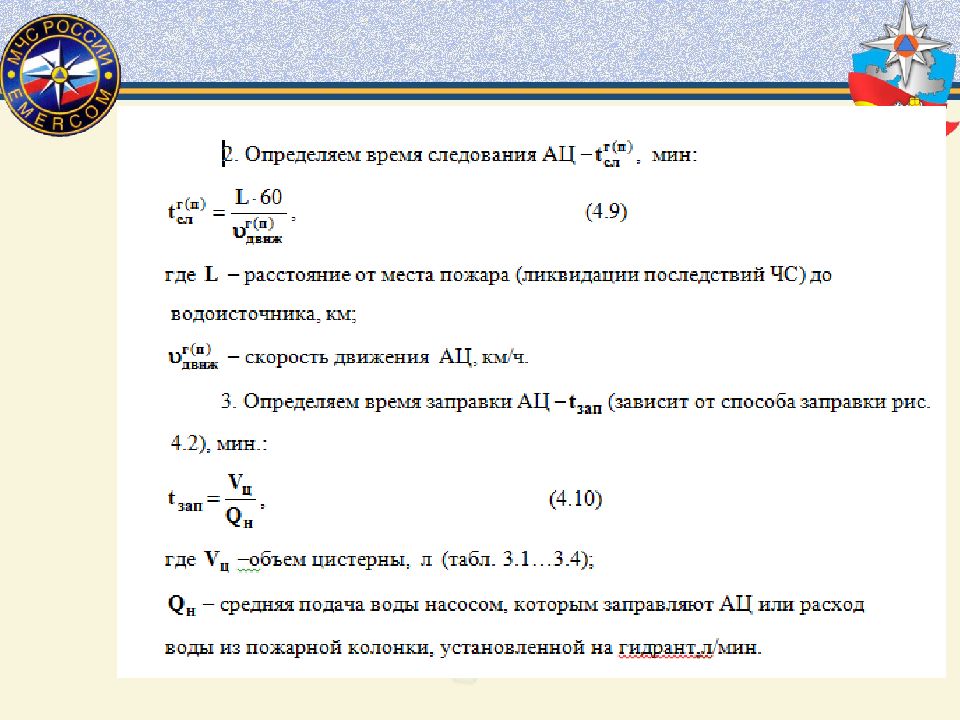

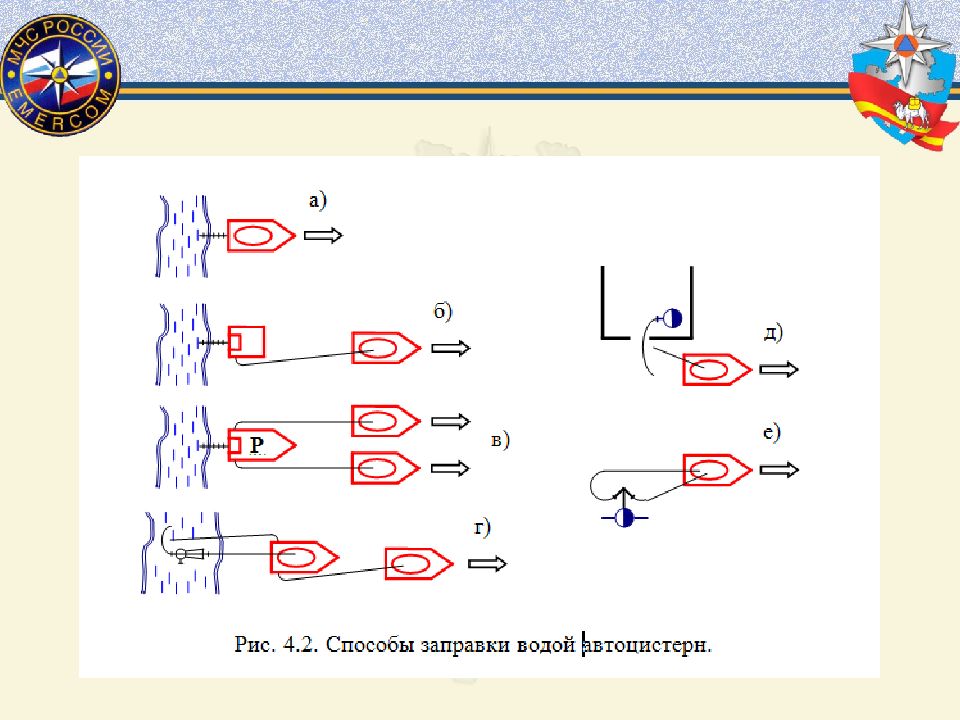

Подвоз воды организуется при удалении водоисточника от места пожара на расстоянии более 2 км. Подвоз воды осуществляется пожарными и хозяйственными автоцистернами. При организации подвоза воды необходимо: –рассчитать и сосредоточить у места пожара (ликвидации последствий ЧС) требуемое количество автоцистерн с необходимым резервом; –создать у водоисточника пункт заправки автоцистерн; –создать у места пожара пункт расхода воды – обеспечить бесперебойность подвоза воды и подачи ее на ликвидацию чрезвычайной ситуации.
Варианты расхода воды на месте тушения пожара: – при недостаточном количестве АЦ на пожаре (рис. 4.3 «а»); – при достаточном количестве АЦ на пожаре (рис.4.3 «б»); – с использованием промежуточной емкости (рис. 4.3 «в»).
Вывод: Сил и средств по вызову №1 недостаточно, необходимо их привлечение по вызову №2.
