МЧС РОССИИ САНКТ-ПЕТЕРБУРГСКИЙ УНИВЕРСИТЕТ ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ КАФЕДРА ОРГАНИЗАЦИИ ПОЖАРОТУШЕНИЯ И ПРОВЕДЕНИЯ АВАРИЙНО-СПАСАТЕЛЬНЫХ РАБОТ 201__г. Тема занятия: Основы локализации и ликвидации пожаров. Вид занятия: практическое.

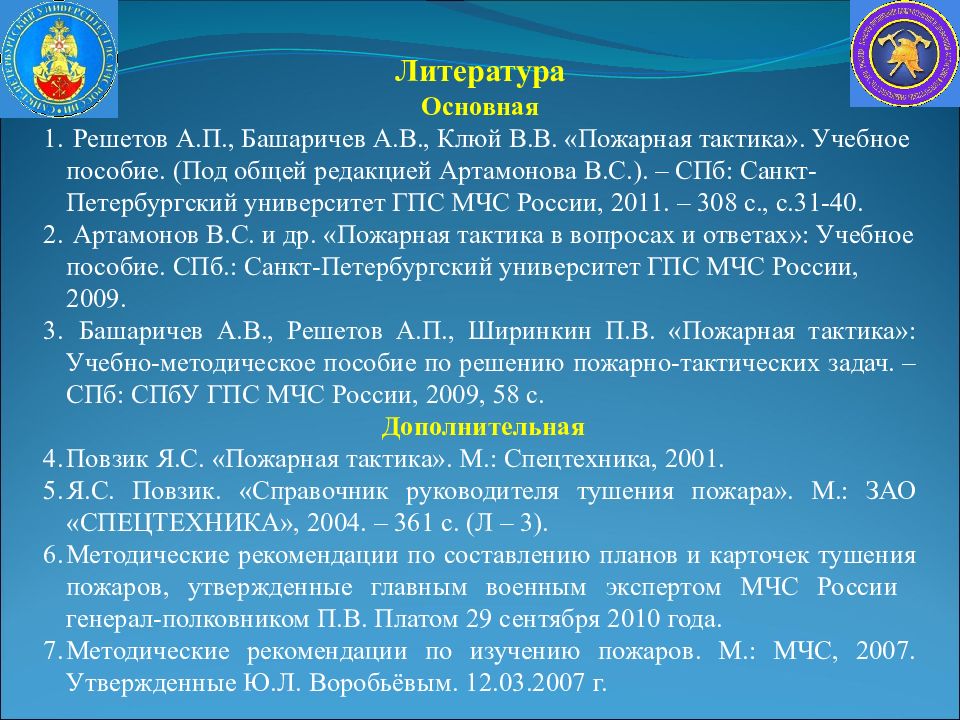

Литература Основная Решетов А.П., Башаричев А.В., Клюй В.В. «Пожарная тактика». Учебное пособие. (Под общей редакцией Артамонова В.С.). – СПб: Санкт-Петербургский университет ГПС МЧС России, 2011. – 308 с., с.31-40. Артамонов В.С. и др. «Пожарная тактика в вопросах и ответах»: Учебное пособие. СПб.: Санкт-Петербургский университет ГПС МЧС России, 2009. Башаричев А.В., Решетов А.П., Ширинкин П.В. «Пожарная тактика»: Учебно-методическое пособие по решению пожарно-тактических задач. – СПб: СПбУ ГПС МЧС России, 2009, 58 с. Дополнительная Повзик Я.С. «Пожарная тактика». М.: Спецтехника, 2001. Я.С. Повзик. «Справочник руководителя тушения пожара». М.: ЗАО «СПЕЦТЕХНИКА», 2004. – 361 с. (Л – 3). Методические рекомендации по составлению планов и карточек тушения пожаров, утвержденные главным военным экспертом МЧС России генерал-полковником П.В. Платом 29 сентября 2010 года. Методические рекомендации по изучению пожаров. М.: МЧС, 2007. Утвержденные Ю.Л. Воробьёвым. 12.03.2007 г.
Нормативные правовые акты Федеральный закон № 69-ФЗ «О пожарной безопасности» от 21.12.1994 г. Федеральный закон № 68-ФЗ «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера» от 21 декабря 1994 г (с изменениями от 28 октября 2002 г., 22 августа 2004 г., 4, 18 декабря 2006 г.) Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» от 22.07.2008. Приказ № 630 от 31.12. 2002 г., Москва. «Об утверждении и введении в действие правил по охране труда в подразделениях государственной противопожарной службы МЧС России (ПОТРО-01-2002)». Приказ № 156 от 31.03. 2011 г., Москва. «Об утверждении Порядка тушения пожаров подразделениями пожарной охраны». Приказ № 167 от 05.04. 2011 г., Москва. «Об утверждении Порядка организации службы в подразделениях пожарной охраны». Приказ № 240 от 05.05. 2008 г., Москва. «Об утверждении порядка привлечения сил и средств подразделений пожарной охраны, гарнизонов пожарной охраны для тушения пожаров и проведения аварийно-спасательных работ».

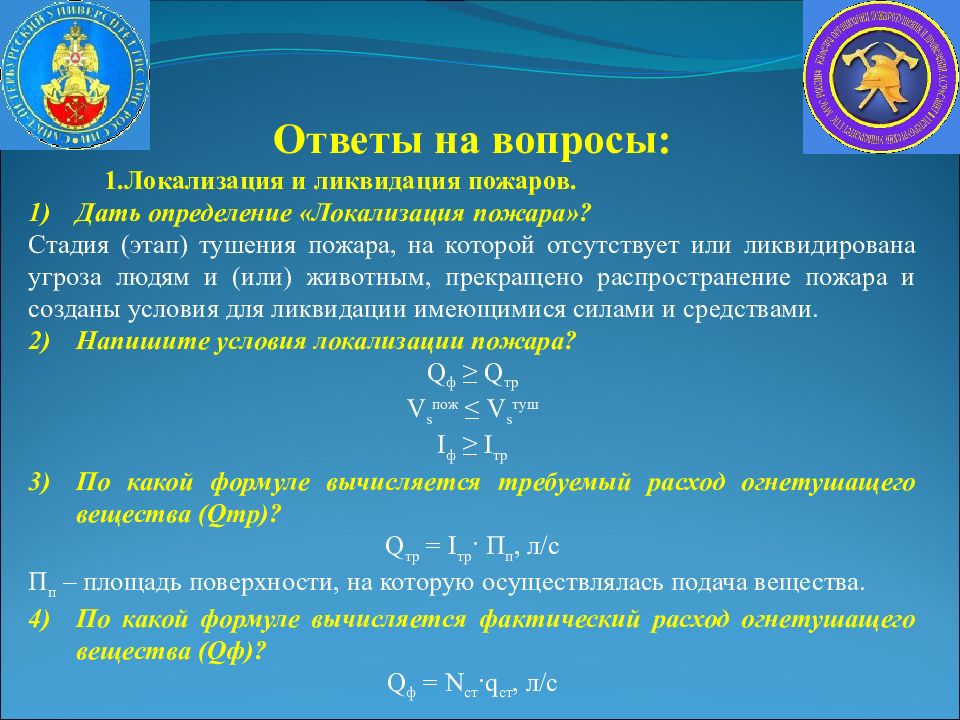

Ответы на вопросы: Локализация и ликвидация пожаров. Дать определение «Локализация пожара»? Стадия (этап) тушения пожара, на которой отсутствует или ликвидирована угроза людям и (или) животным, прекращено распространение пожара и созданы условия для ликвидации имеющимися силами и средствами. Напишите условия локализации пожара? Q ф ≥ Q тр V s пож ≤ V s туш I ф ≥ I тр По какой формуле вычисляется требуемый расход огнетушащего вещества ( Qтр )? Q тр = I тр · П п, л/с П п – площадь поверхности, на которую осуществлялась подача вещества. По какой формуле вычисляется фактический расход огнетушащего вещества ( Qф )? Q ф = N ст ·q ст, л/с

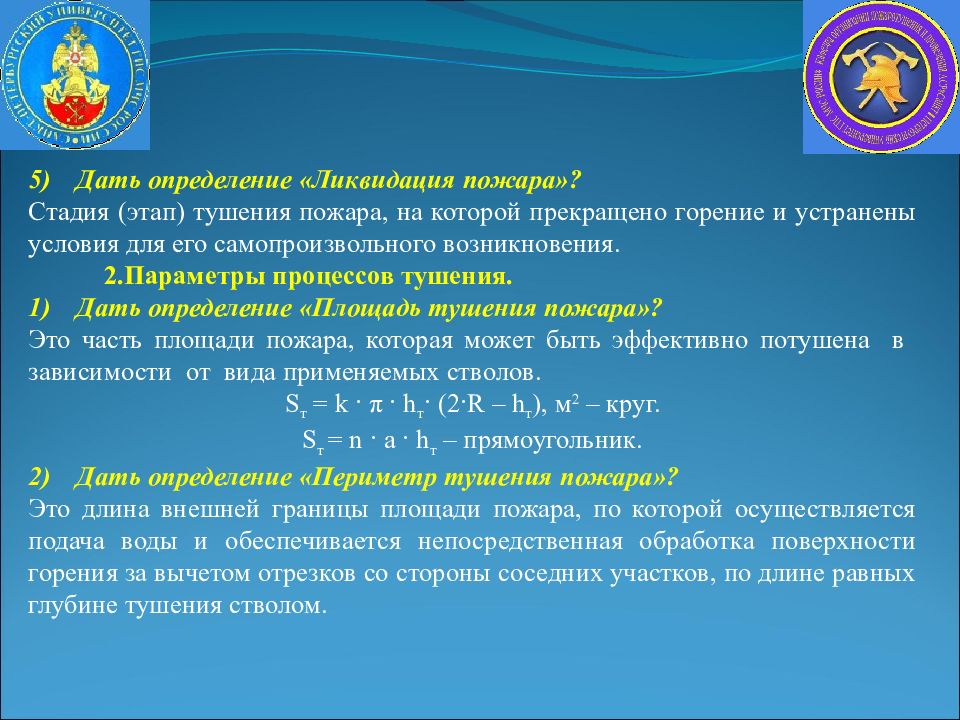

Дать определение «Ликвидация пожара»? Стадия (этап) тушения пожара, на которой прекращено горение и устранены условия для его самопроизвольного возникновения. Параметры процессов тушения. Дать определение «Площадь тушения пожара»? Это часть площади пожара, которая может быть эффективно потушена в зависимости от вида применяемых стволов. S т = k · π · h т · (2· R – h т ), м 2 – круг. S т = n · a · h т – прямоугольник. Дать определение «Периметр тушения пожара»? Это длина внешней границы площади пожара, по которой осуществляется подача воды и обеспечивается непосредственная обработка поверхности горения за вычетом отрезков со стороны соседних участков, по длине равных глубине тушения стволом.
Методика построения совмещенного графика. В каких случаях строится совмещенный график? Совмещенный график изменения площади пожара, требуемого и фактического расходов огнетушащего вещества во времени строится: при составлении оперативных планов пожаротушения; при изучении пожаров и анализе основных действий; при подготовке пожарно-тактических учений. Какие параметры откладываются по осям абсцисс и ординат? По оси абсцисс (горизонтальная ось) слева откладывается время в минутах или часах, в зависимости от продолжительности тушения пожара. По оси ординат (вертикальная ось) слева откладывается параметр пожара ( Sп, Sт,), а справа требуемый расход огнетушащего вещества. Так как значение параметра пожара и требуемого расхода огнетушащего вещества связаны между собой зависимостью Q тр = I тр · S п, изменение параметра пожара будет соответствовать и изменению требуемого расхода огнетушащего вещества.
Решение пожарно-тактических задач ЗАДАЧА № 1 Характеристика объекта: резинотехнические изделия в штабелях хранятся на закрытой площадке размером в плане 30×70 м. Площадку окружает глубокий овраг, подъезд и подача огнетушащего вещества возможны только с восточной стороны. На объект установлен автоматический номер вызова 2. Обстановка на пожаре: пожар возник в 17 часов 13 минут в (А.) (смотри схему). Сообщение о пожаре на ПСЧ ПЧ-12 поступило в 17 часов 22 минуты. Караул ПЧ-12 прибыл на пожар в 17 часов 27 минут. Линейная скорость распространения горения 1 м/мин.

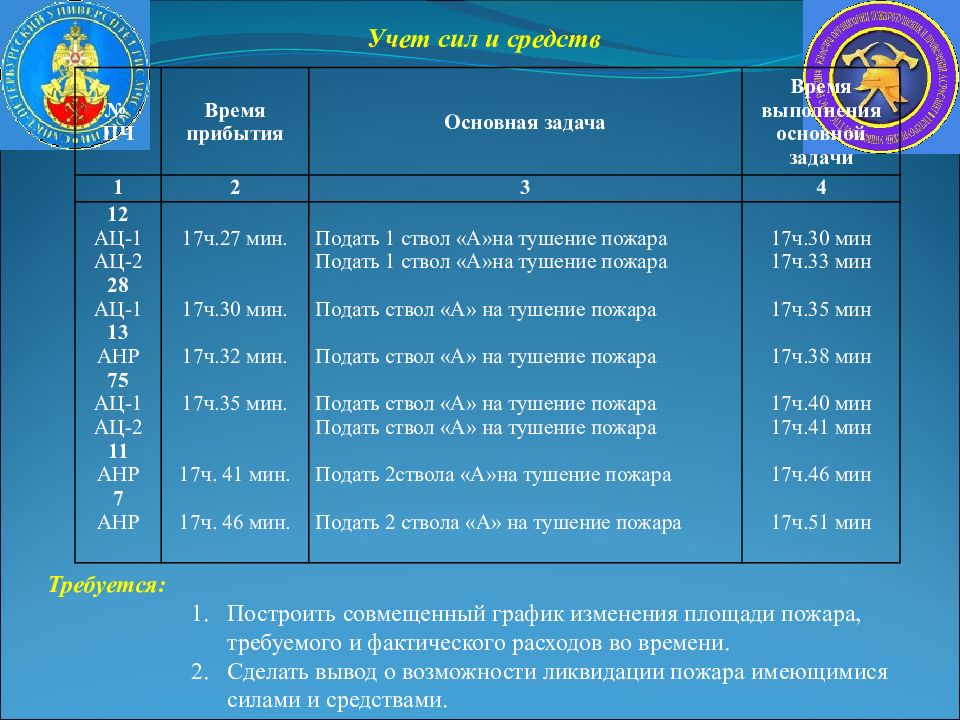

Учет сил и средств № ПЧ Время прибытия Основная задача Время выполнения основной задачи 1 2 3 4 12 АЦ-1 АЦ-2 28 АЦ-1 13 АНР 75 АЦ-1 АЦ-2 11 АНР 7 АНР 17ч.27 мин. 17ч.30 мин. 17ч.32 мин. 17ч.35 мин. 17ч. 41 мин. 17ч. 46 мин. Подать 1 ствол «А»на тушение пожара Подать 1 ствол «А»на тушение пожара Подать ствол «А» на тушение пожара Подать ствол «А» на тушение пожара Подать ствол «А» на тушение пожара Подать ствол «А» на тушение пожара Подать 2ствола «А»на тушение пожара Подать 2 ствола «А» на тушение пожара 17ч.30 мин 17ч.33 мин 17ч.35 мин 17ч.38 мин 17ч.40 мин 17ч.41 мин 17ч.46 мин 17ч.51 мин Требуется: Построить совмещенный график изменения площади пожара, требуемого и фактического расходов во времени. Сделать вывод о возможности ликвидации пожара имеющимися силами и средствами.

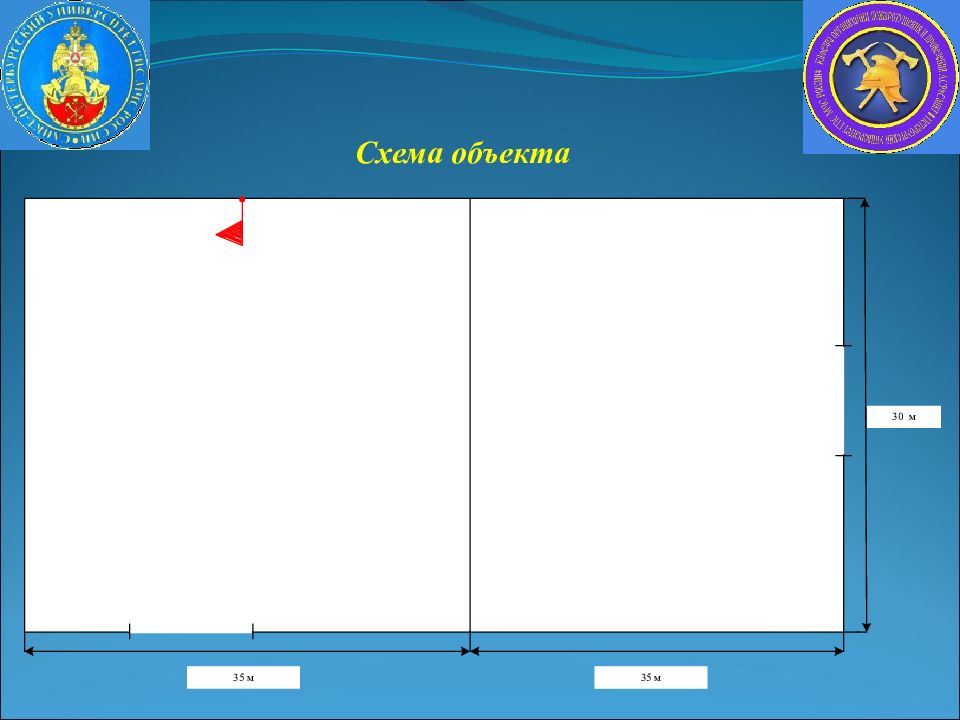

Схема объекта

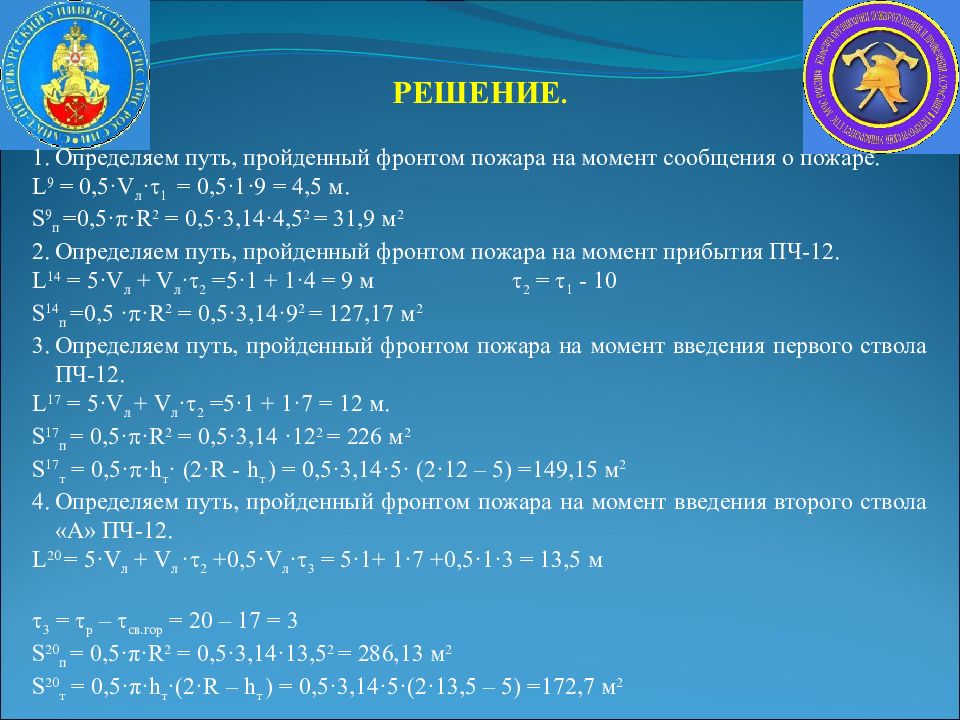

РЕШЕНИЕ. Определяем путь, пройденный фронтом пожара на момент сообщения о пожаре. L 9 = 0,5 · V л · 1 = 0,5 · 1 · 9 = 4,5 м. S 9 п =0,5 · · R 2 = 0,5· 3,14 · 4,5 2 = 31,9 м 2 Определяем путь, пройденный фронтом пожара на момент прибытия ПЧ-12. L 14 = 5·V л + V л · 2 =5·1 + 1·4 = 9 м 2 = 1 - 10 S 14 п =0,5 · ·R 2 = 0,5·3,14·9 2 = 127,17 м 2 Определяем путь, пройденный фронтом пожара на момент введения первого ствола ПЧ-12. L 17 = 5·V л + V л · 2 =5·1 + 1·7 = 12 м. S 17 п = 0,5· ·R 2 = 0,5·3,14 ·12 2 = 226 м 2 S 17 т = 0,5· ·h т · (2·R - h т ) = 0,5·3,14·5· (2·12 – 5) =149,15 м 2 Определяем путь, пройденный фронтом пожара на момент введения второго ствола «А» ПЧ-12. L 20 = 5· V л + V л · 2 +0,5· V л · 3 = 5·1+ 1·7 +0,5·1·3 = 13,5 м 3 = р – св.гор = 20 – 17 = 3 S 20 п = 0,5· π ·R 2 = 0,5·3,14·13,5 2 = 286,13 м 2 S 20 т = 0,5· π ·h т ·(2·R – h т ) = 0,5·3,14·5·(2·13,5 – 5) =172,7 м 2

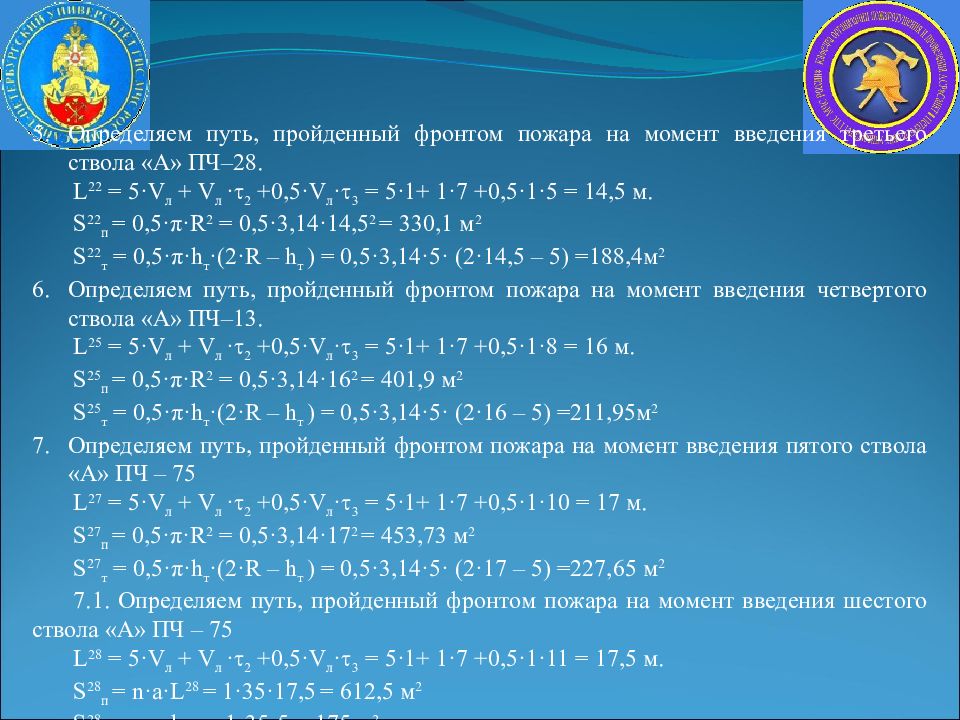

Определяем путь, пройденный фронтом пожара на момент введения третьего ствола «А» ПЧ–28. L 22 = 5·V л + V л · 2 +0,5·V л · 3 = 5·1+ 1·7 +0,5·1·5 = 14,5 м. S 22 п = 0,5· π ·R 2 = 0,5·3,14·14,5 2 = 330,1 м 2 S 22 т = 0,5· π ·h т ·(2·R – h т ) = 0,5·3,14·5· (2·14,5 – 5) =188,4 м 2 Определяем путь, пройденный фронтом пожара на момент введения четвертого ствола «А» ПЧ–13. L 25 = 5·V л + V л · 2 +0,5·V л · 3 = 5·1+ 1·7 +0,5·1·8 = 16 м. S 25 п = 0,5· π ·R 2 = 0,5·3,14·16 2 = 401,9 м 2 S 25 т = 0,5· π ·h т ·(2·R – h т ) = 0,5·3,14·5· (2·16 – 5) =211,95 м 2 Определяем путь, пройденный фронтом пожара на момент введения пятого ствола «А» ПЧ – 75 L 27 = 5·V л + V л · 2 +0,5·V л · 3 = 5·1+ 1·7 +0,5·1·10 = 17 м. S 27 п = 0,5· π ·R 2 = 0,5·3,14·17 2 = 453,73 м 2 S 27 т = 0,5· π ·h т ·(2·R – h т ) = 0,5·3,14·5· (2·17 – 5) =227,65 м 2 7.1. Определяем путь, пройденный фронтом пожара на момент введения шестого ствола «А» ПЧ – 75 L 28 = 5·V л + V л · 2 +0,5·V л · 3 = 5·1+ 1·7 +0,5·1·11 = 17,5 м. S 28 п = n·a·L 28 = 1·35·17,5 = 612,5 м 2 S 28 т = n · a · h т = 1·35·5 = 175 м 2

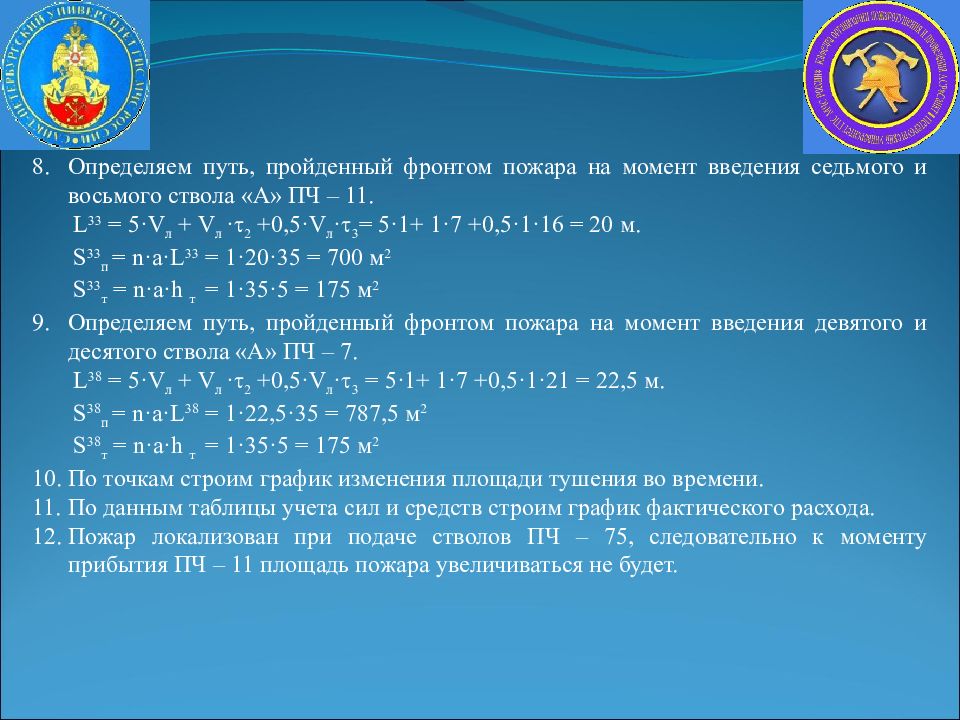

Определяем путь, пройденный фронтом пожара на момент введения седьмого и восьмого ствола «А» ПЧ – 11. L 33 = 5·V л + V л · 2 +0,5·V л · 3 = 5·1+ 1·7 +0,5·1·16 = 20 м. S 33 п = n·a·L 33 = 1·20·35 = 700 м 2 S 33 т = n · a · h т = 1·35·5 = 175 м 2 Определяем путь, пройденный фронтом пожара на момент введения девятого и десятого ствола «А» ПЧ – 7. L 38 = 5·V л + V л · 2 +0,5·V л · 3 = 5·1+ 1·7 +0,5·1·21 = 22,5 м. S 38 п = n·a·L 38 = 1·22,5·35 = 787,5 м 2 S 38 т = n · a · h т = 1·35·5 = 175 м 2 По точкам строим график изменения площади тушения во времени. По данным таблицы учета сил и средств строим график фактического расхода. Пожар локализован при подаче стволов ПЧ – 75, следовательно к моменту прибытия ПЧ – 11 площадь пожара увеличиваться не будет.

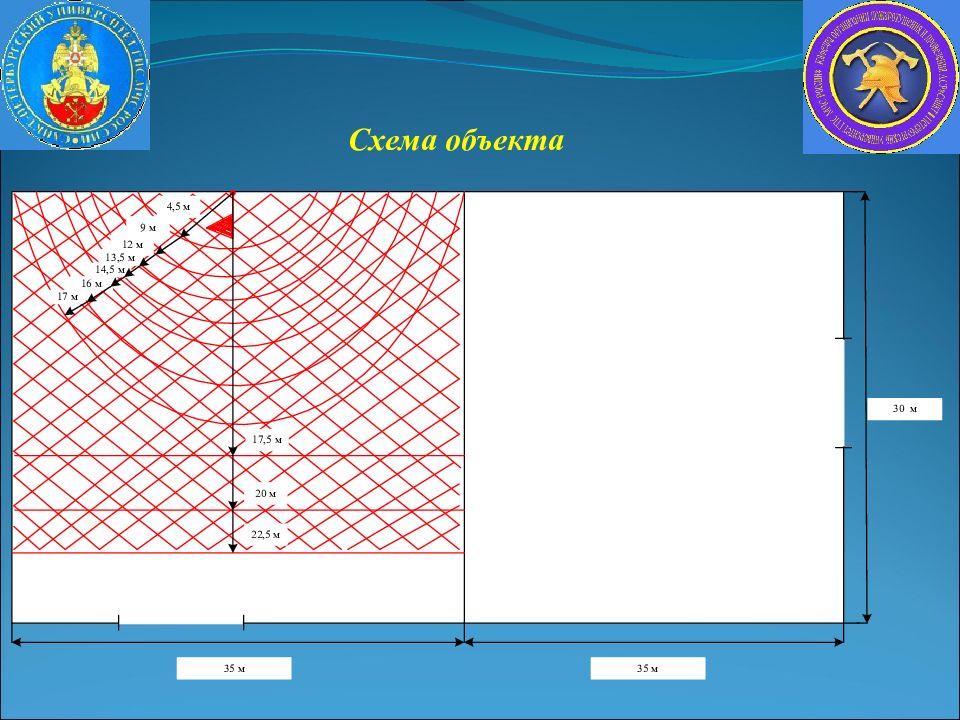

Схема объекта
ЗАДАЧА № 2 Пожар произошел в сушильном цехе деревообрабатывающего предприятия размером в плане А×В×С м. Время прибытия караула τ пр, мин., время развёртывания сил и средств τ рсс, мин. Определить площадь пожара и площадь тушения на момент прибытия караула и на τ ’, мин. его развития. Линейная скорость распространения пламени V л, м / мин. Вариант № 1 Вариант № 2 Вариант № 3 A × B ×С, м 6×25 × 10 м 12×30 × 15 м 10×35 × 10 м τ пр, мин. 7 мин. 8 мин. 9 мин. τ рсс, мин. 6 мин. 7 мин. 5 мин. τ ’, мин. 18 мин. 19 мин. 22 мин. V л, м / мин. 2 м/мин. 2 м/мин. 2 м/мин.

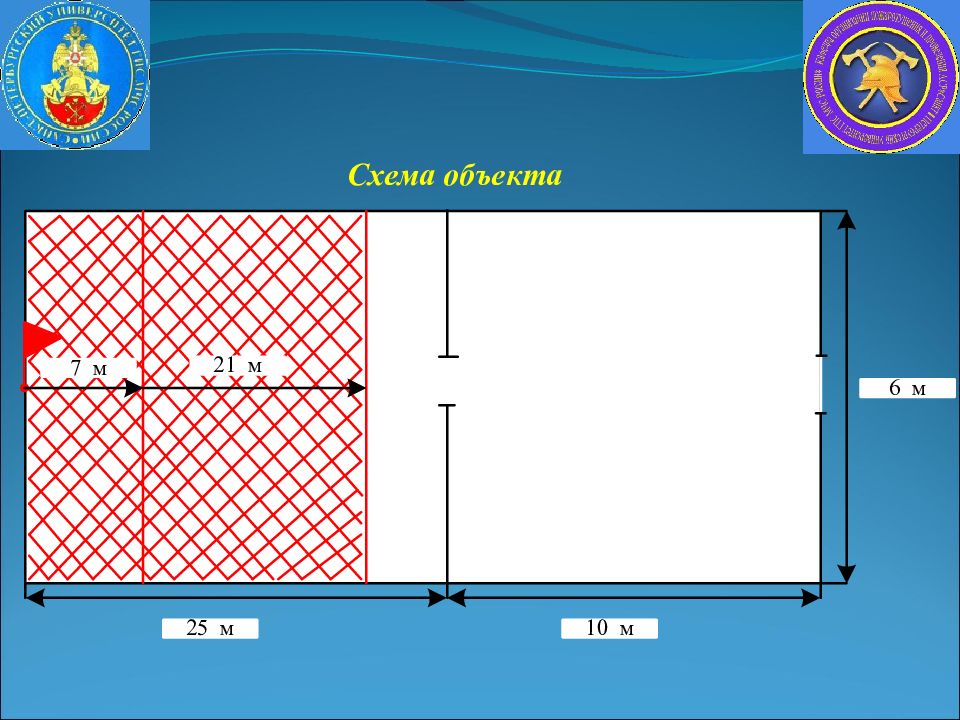

Схема объекта

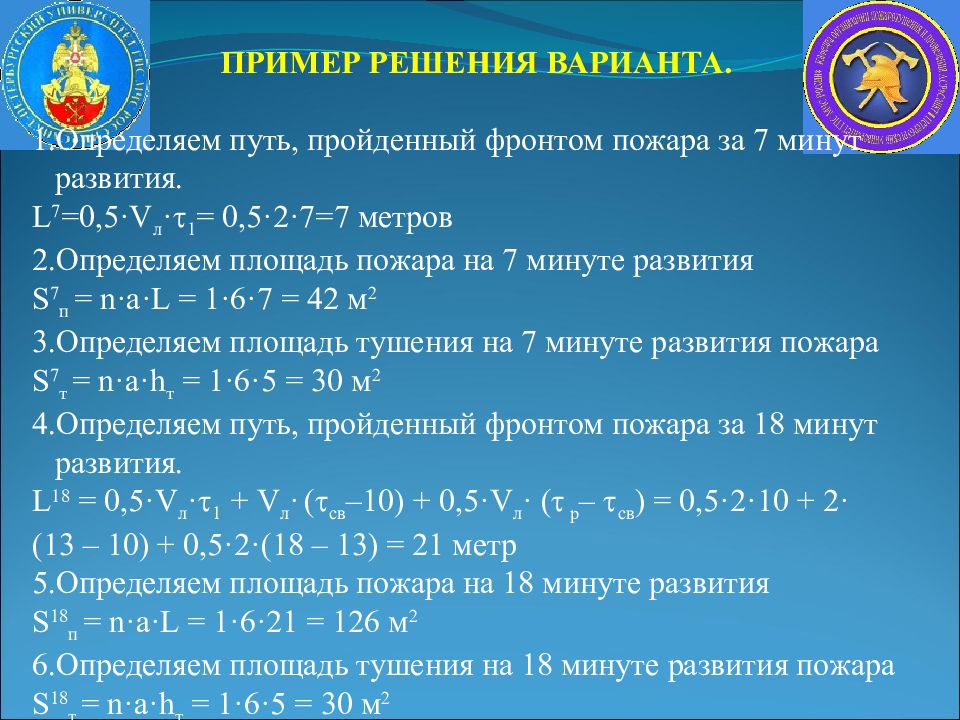

ПРИМЕР РЕШЕНИЯ ВАРИАНТА. Определяем путь, пройденный фронтом пожара за 7 минут развития. L 7 = 0,5 ·V л · 1 = 0,5· 2 · 7=7 метров Определяем площадь пожара на 7 минуте развития S 7 п = n· а ·L = 1· 6 ·7 = 42 м 2 Определяем площадь тушения на 7 минуте развития пожара S 7 т = n· а ·h т = 1· 6 · 5 = 3 0 м 2 Определяем путь, пройденный фронтом пожара за 18 минут развития. L 18 = 0,5· V л · 1 + V л · ( св –10) + 0,5· V л · ( р – св ) = 0,5·2·10 + 2· (13 – 10) + 0,5·2·(18 – 13) = 21 метр Определяем площадь пожара на 18 минуте развития S 18 п = n· а ·L = 1· 6 · 2 1 = 1 26 м 2 Определяем площадь тушения на 18 минуте развития пожара S 18 т = n ·а· h т = 1·6·5 = 30 м 2
Схема объекта
ЗАДАЧА № 3 Пожар произошел в цехе производства фанеры деревообрабатывающего комбината размером в плане А×В×С м. Время прибытия караула τ пр, мин., время развёртывания сил и средств τ рсс, мин. Определить площадь пожара и площадь тушения на момент прибытия караула и на τ ’, мин. его развития. Линейная скорость распространения пламени V л, м / мин. Вариант № 1 Вариант № 2 Вариант № 3 A × B ×С, м 12×22 × 10 м 15×28 × 14 м 14×32 × 17 м τ пр, мин. 14 мин. 11 мин. 8 мин. τ рсс, мин. 7 мин. 8 мин. 10 мин. τ ’, мин. 30 мин. 28 мин. 25 мин. V л, м / мин. 1 м/мин. 1 м/мин. 1 м/мин.

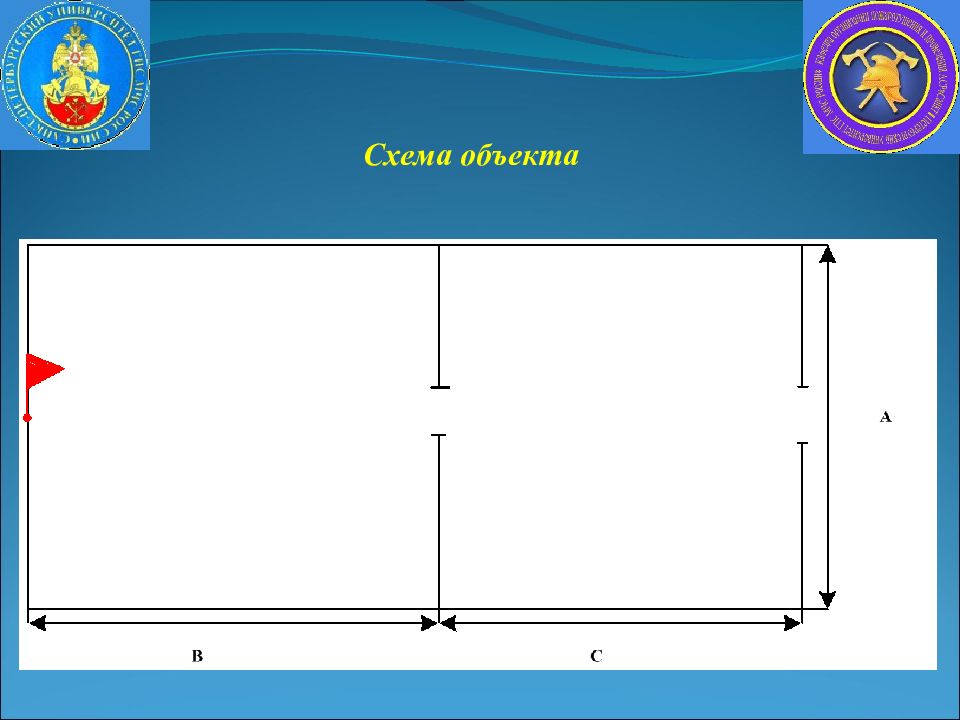

Схема объекта

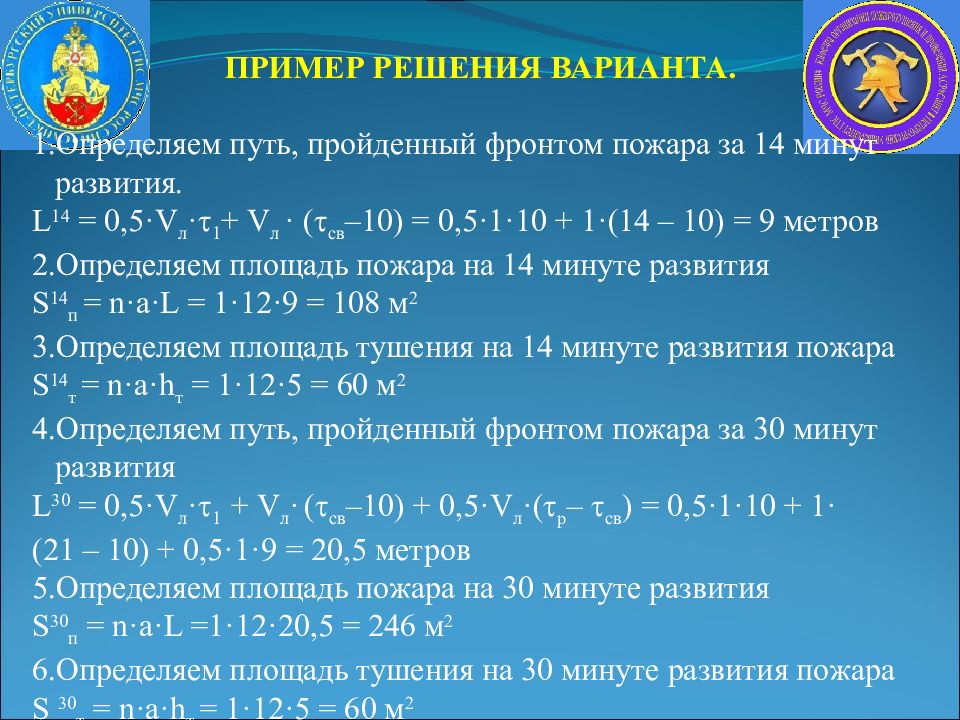

ПРИМЕР РЕШЕНИЯ ВАРИАНТА. Определяем путь, пройденный фронтом пожара за 14 минут развития. L 14 = 0,5· V л · 1 + V л · ( св –10) = 0,5·1·10 + 1·(14 – 10) = 9 метров Определяем площадь пожара на 14 минуте развития S 14 п = n· а ·L = 1·12·9 = 1 08 м 2 Определяем площадь тушения на 14 минуте развития пожара S 14 т = n· а ·h т = 1·12·5 = 6 0 м 2 Определяем путь, пройденный фронтом пожара за 30 минут развития L 30 = 0,5· V л · 1 + V л · ( св –10) + 0,5· V л ·( р – св ) = 0,5·1·10 + 1· (21 – 10) + 0,5·1·9 = 20,5 метров Определяем площадь пожара на 30 минуте развития S 30 п = n· а ·L =1 ·12· 20,5 = 246 м 2 Определяем площадь тушения на 30 минуте развития пожара S 30 т = n·a·h т = 1·12·5 = 60 м 2

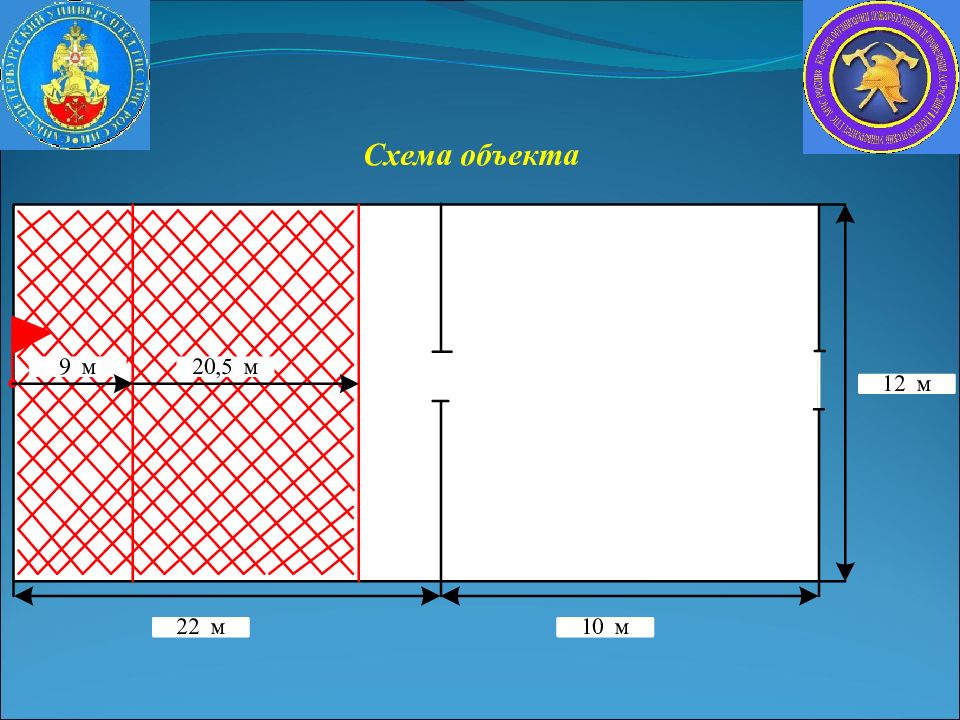

Схема объекта

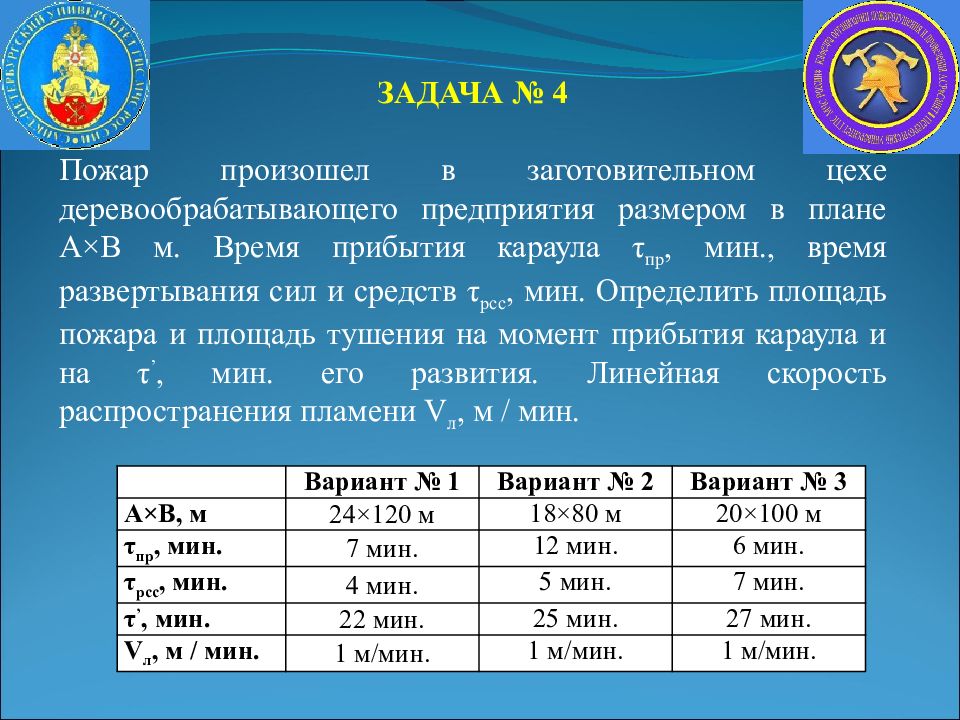

ЗАДАЧА № 4 Пожар произошел в заготовительном цехе деревообрабатывающего предприятия размером в плане А×В м. Время прибытия караула τ пр, мин., время развертывания сил и средств τ рсс, мин. Определить площадь пожара и площадь тушения на момент прибытия караула и на τ ’, мин. его развития. Линейная скорость распространения пламени V л, м / мин. Вариант № 1 Вариант № 2 Вариант № 3 A × B, м 24×120 м 18×80 м 20×100 м τ пр, мин. 7 мин. 12 мин. 6 мин. τ рсс, мин. 4 мин. 5 мин. 7 мин. τ ’, мин. 22 мин. 25 мин. 27 мин. V л, м / мин. 1 м/мин. 1 м/мин. 1 м/мин.

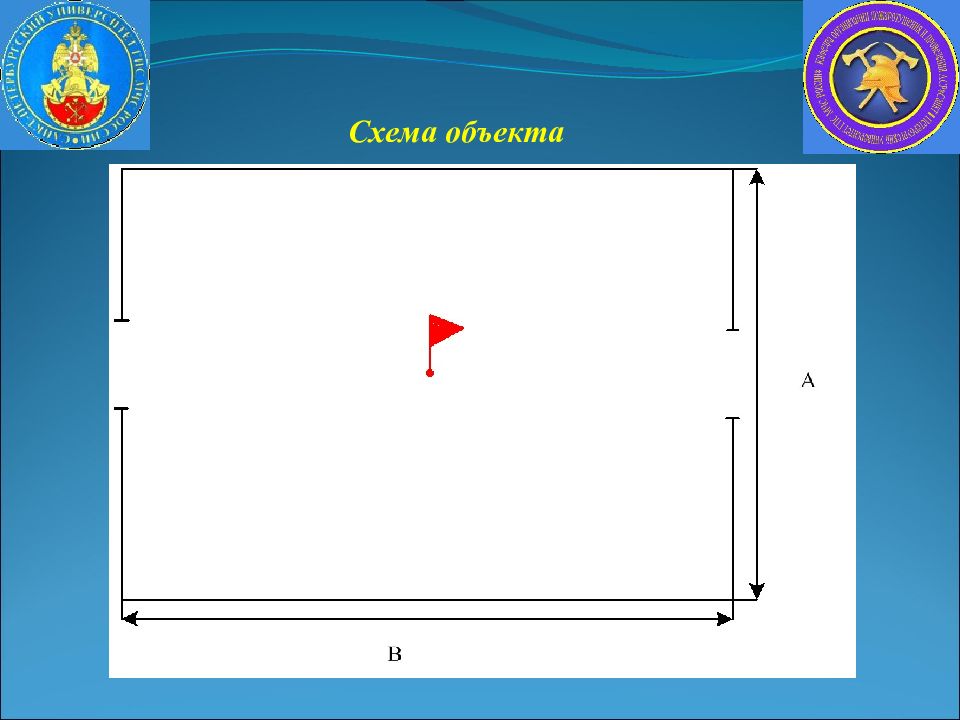

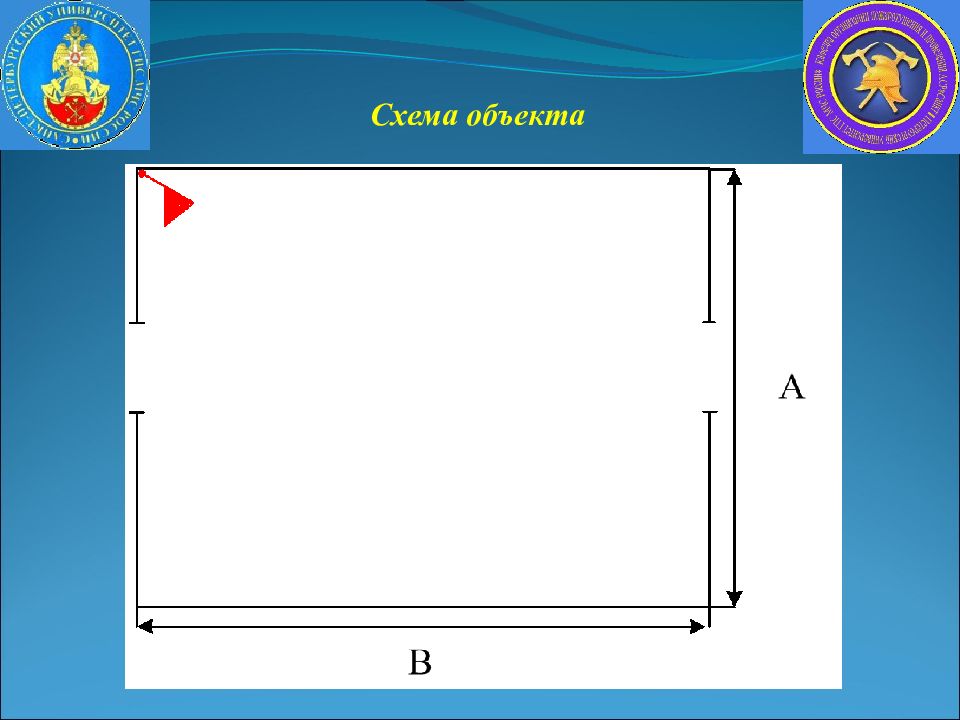

Схема объекта
ПРИМЕР РЕШЕНИЯ ВАРИАНТА. Определяем путь, пройденный фронтом пожара за 7 минут развития L 7 = 0,5· V л · 1 = 0,5·1·7 = 3,5 метра Определяем площадь пожара на 7 минуте развития S 7 п = 0,25 · L 2 = 0,25·3,14·3,5 2 = 9,61 м 2 Определяем площадь тушения на 7 минуте развития пожара S 7 т = 0,25 · h т ·(2· L – h т ) = 0,25· 3,14·5·(2·3,5 – 5) = 7,85 м 2 Определяем путь, пройденный фронтом пожара за 22 минуты развития L 22 = 0,5· V л · 1 + V л · ( св – 10) + 0,5· V л · ( р – св ) = 0,5·1·10 + 1· (11–10) + 0,5·1· (22 –11) =11,5 метра Определяем площадь пожара на 22 минуте развития S 22 п = 0,25 · L 2 = 0,25·3,14·11,5 2 = 103,82 м 2 Определяем площадь тушения на 22 минуте развития пожара S 22 т = 0,25 · h т ·(2· L – h т ) = 0,25·3,14·5· (2·11,5 – 5) = 70,65 м 2

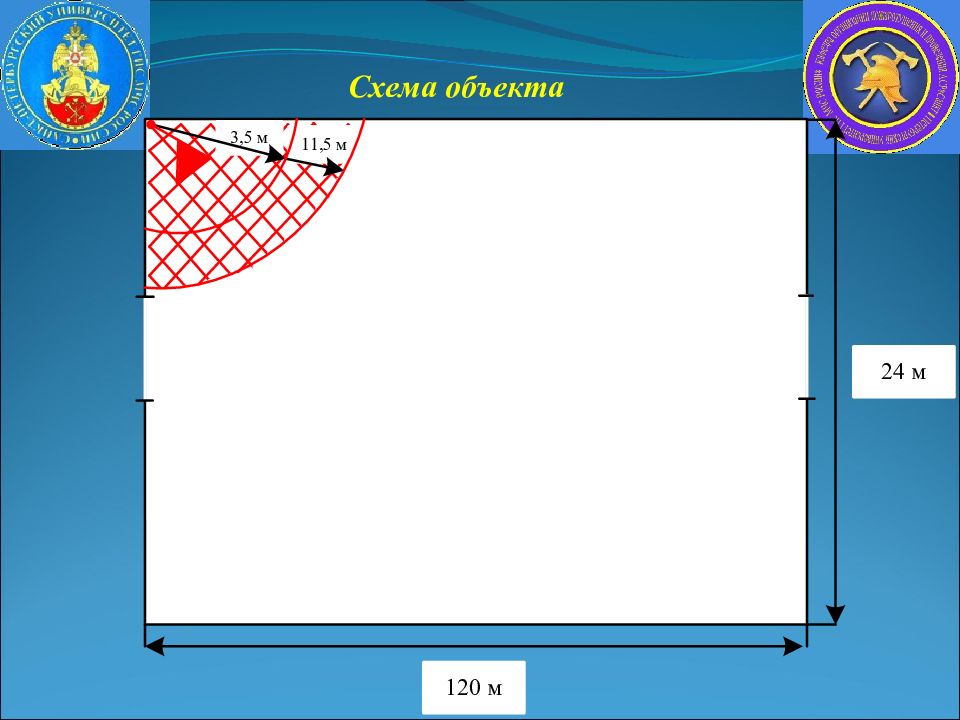

Схема объекта

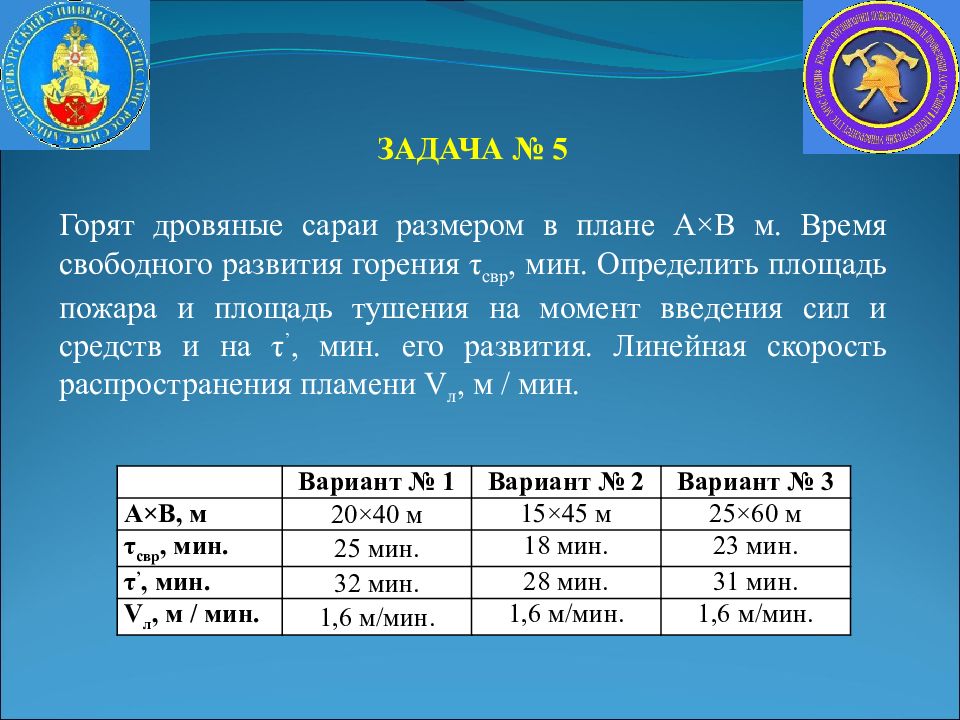

ЗАДАЧА № 5 Горят дровяные сараи размером в плане А×В м. Время свободного развития горения τ свр, мин. Определить площадь пожара и площадь тушения на момент введения сил и средств и на τ ’, мин. его развития. Линейная скорость распространения пламени V л, м / мин. Вариант № 1 Вариант № 2 Вариант № 3 A × B, м 20×40 м 15×45 м 25×60 м τ свр, мин. 25 мин. 18 мин. 23 мин. τ ’, мин. 32 мин. 28 мин. 31 мин. V л, м / мин. 1,6 м/мин. 1,6 м/мин. 1,6 м/мин.
Схема объекта

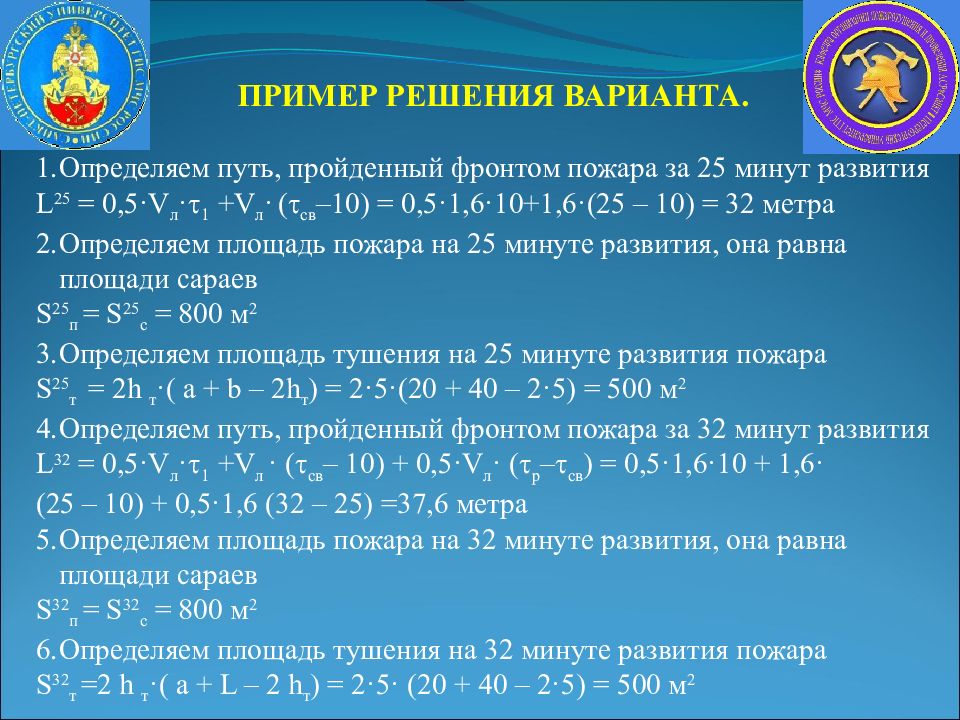

ПРИМЕР РЕШЕНИЯ ВАРИАНТА. Определяем путь, пройденный фронтом пожара за 25 минут развития L 25 = 0,5· V л · 1 + V л · ( св –10) = 0,5·1,6·10+1,6·(25 – 10) = 32 метра Определяем площадь пожара на 25 минуте развития, она равна площади сараев S 25 п = S 25 с = 800 м 2 Определяем площадь тушения на 25 минуте развития пожара S 25 т = 2 h т ·( а + b – 2 h т ) = 2·5·(20 + 40 – 2·5) = 500 м 2 Определяем путь, пройденный фронтом пожара за 32 минут развития L 32 = 0,5· V л · 1 + V л · ( св – 10) + 0,5· V л · ( р – св ) = 0,5·1,6·10 + 1,6· (25 – 10) + 0,5·1,6 (32 – 25) =37,6 метра Определяем площадь пожара на 32 минуте развития, она равна площади сараев S 32 п = S 32 с = 800 м 2 Определяем площадь тушения на 32 минуте развития пожара S 32 т =2 h т ·( а + L – 2 h т ) = 2·5· (20 + 40 – 2·5) = 500 м 2

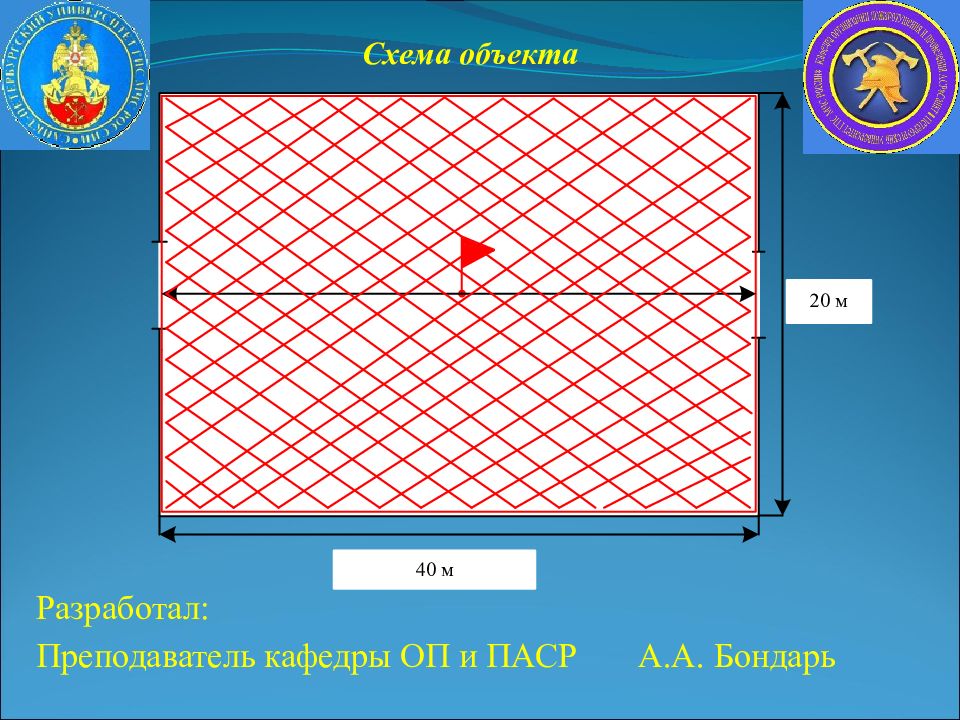

Схема объекта Разработал: Преподаватель кафедры ОП и ПАСР А.А. Бондарь
