МЕХАНИЗАЦИЯ УБОРКИ ЛЬНА
1. Общие сведения. 2. Способы уборки, агротребования. 3.Машины для уборки льна: а) льнотеребилки; б) льноуборочные комбайны; в) подборщики – очесыватели (молотилки); г) оборачиватели и вспушиватели; д) пресс-подборщики.

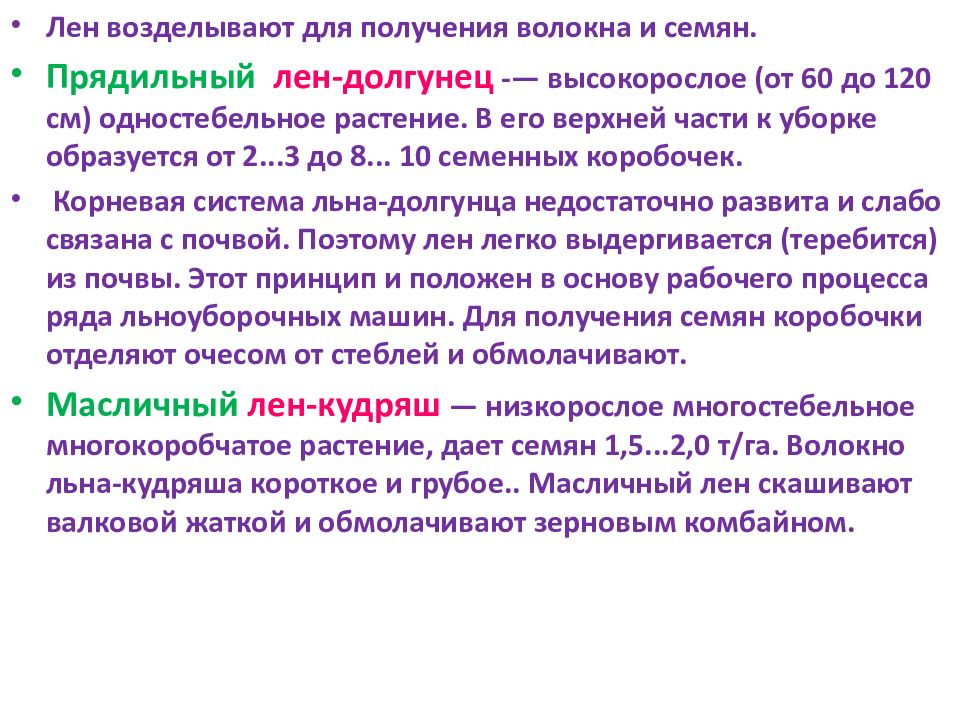

Лен возделывают для получения волокна и семян. Прядильный лен-долгунец -— высокорослое (от 60 до 120 см) одностебельное растение. В его верхней части к уборке образуется от 2...3 до 8... 10 семенных коробочек. Корневая система льна-долгунца недостаточно развита и слабо связана с почвой. Поэтому лен легко выдергивается (теребится) из почвы. Этот принцип и положен в основу рабочего процесса ряда льноуборочных машин. Для получения семян коробочки отделяют очесом от стеблей и обмолачивают. Масличный лен-кудряш — низкорослое многостебельное многокоробчатое растение, дает семян 1,5...2,0 т/га. Волокно льна-кудряша короткое и грубое.. Масличный лен скашивают валковой жаткой и обмолачивают зерновым комбайном.
Основные термины и определения. Теребление - выдёргивание стеблей льна из почвы. Соломка - о чесанные стебли (без головок) Треста - соломка после соответствующей обработки ( ВЫЛЁЖИВАНИЕ) у которой волокно легко отделяется от стебля ( костры ). Вылёживание – микробиологический процесс разрушения соединения волокна с кострой (стеблем). Льноворох - семенные коробочки с кусочками стеблей после их очёса.
Наиболее высокий урожай и высококачественное волокно получают от льна-долгунца, убранного в стадии ранней желтой спелости, когда семена в коробочках имеют светло-желтую окраску. Семенные посевы льна убирают в стадии желтой спелости. Сроки уборки

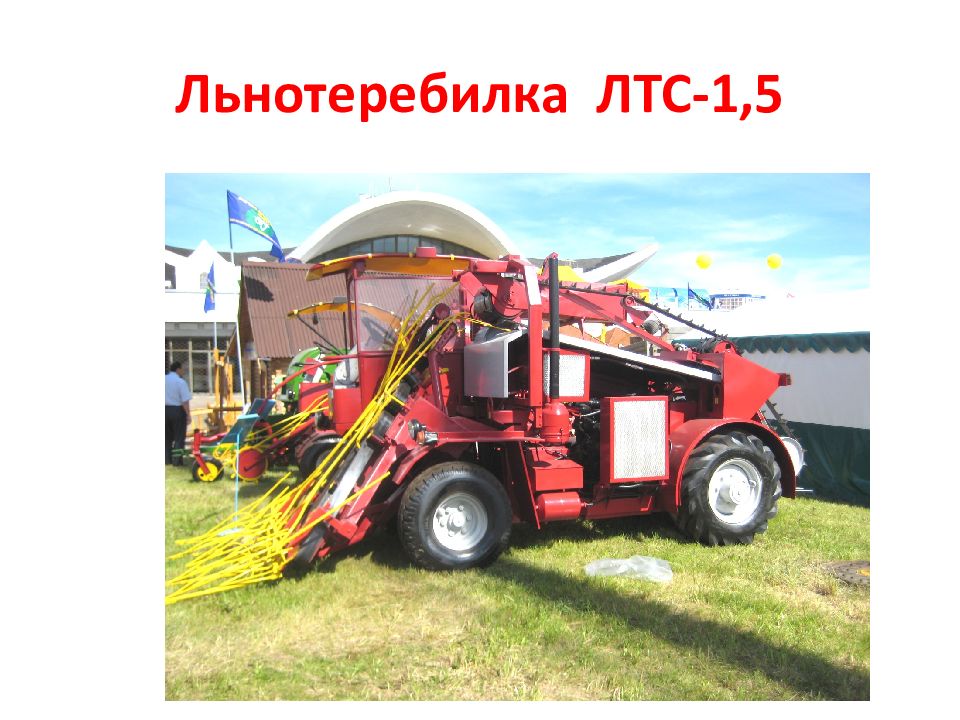

– теребление льна с расстилом стеблей в ленту (льнотеребилки ТЛ-1,9; ТЛН-1,5А ; ЛТС- 1,65; ТСЛ-2,4; U 22 и др.) – вязка снопов вручную с установкой в бабки – обмолот снопов, переработка семенного вороха. (передвижная льномолотилка МЛ-2,8) – транспортировка снопов на луга для расстила и вылеживания. (льнорасстилочная машина ЛРМ-2 ) -подъем тресты и формирование снопов. Сноповой Способы уборки льна
– теребление льна с очесом и сбором семенного вороха и расстилом стеблей в ленту; ( ЛК-4А;« Русь»;«Русич»; КЛС-3,5 (PALESSE LS 35) и др.) – переработка семенного вороха ; ( карусельные СКМ-1 и напольные сушилки, молотилки МВ-2,5А зерноуборочные комбайны) – оборачивание ленты, вспушивание стеблей льна; (оборачиватели ОЛН-1; ОЛ-140; ОСЛ-1 и др., вспушиватели- ворошилки ВЛ-3). – подбор ленты стеблей льна в рулоны ; – транспортировка рулонов на завод. Способы уборки Комбайновый
– теребление льна с расстилом стеблей в ленту; – подбор ленты с очесом и сбором семенного вороха и расстил ленты; ( подборщиками-очесывателями ПОЛ-1,5; ЛПЛ-1,5; ПОО-1 ; ПОЛС- 01, U 23 ) – переработка семенного вороха ; – оборачивание ленты стеблей льна; – подбор ленты стеблей льна в рулоны ; (пресс-подборщики ПРФ 145; ПРЛ-150; RC121 ПЛС 1,5 и др.) – транспортировка рулонов на завод. Способы уборки Раздельный

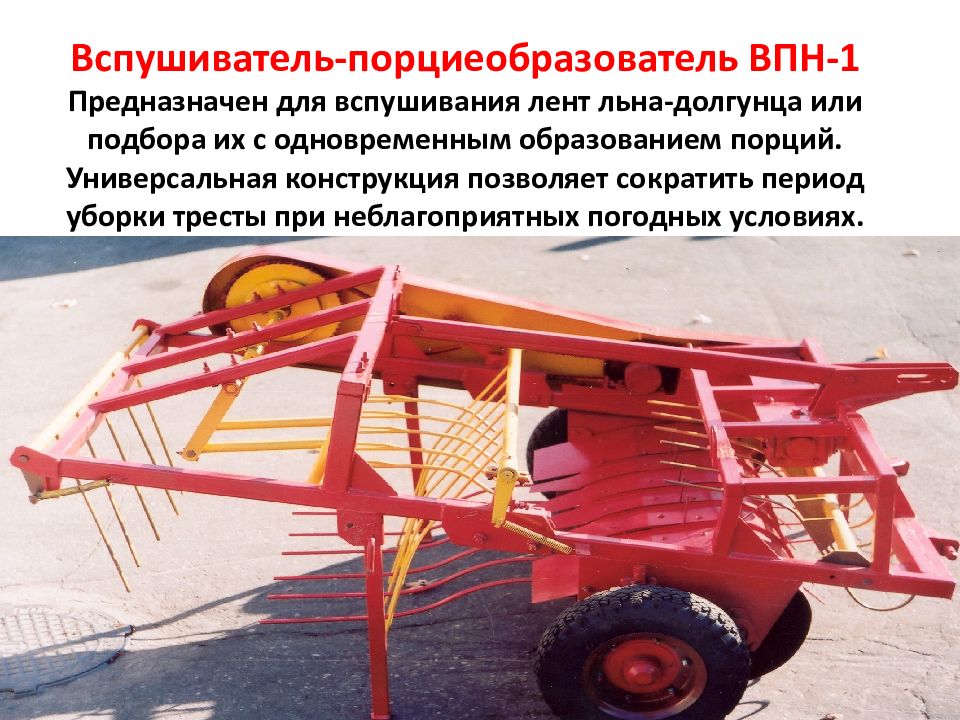

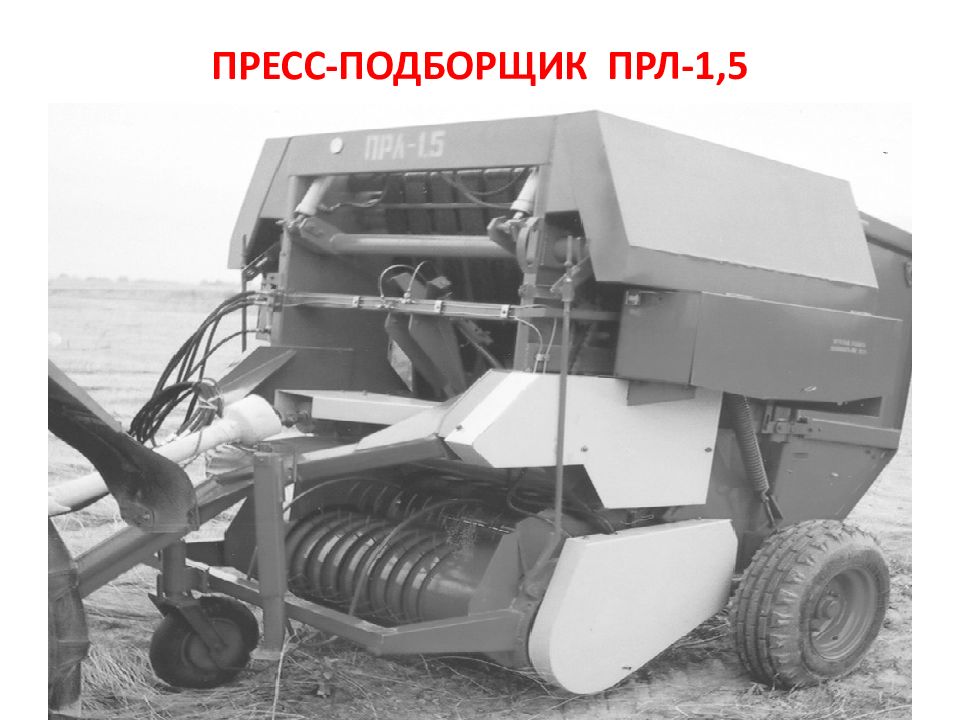

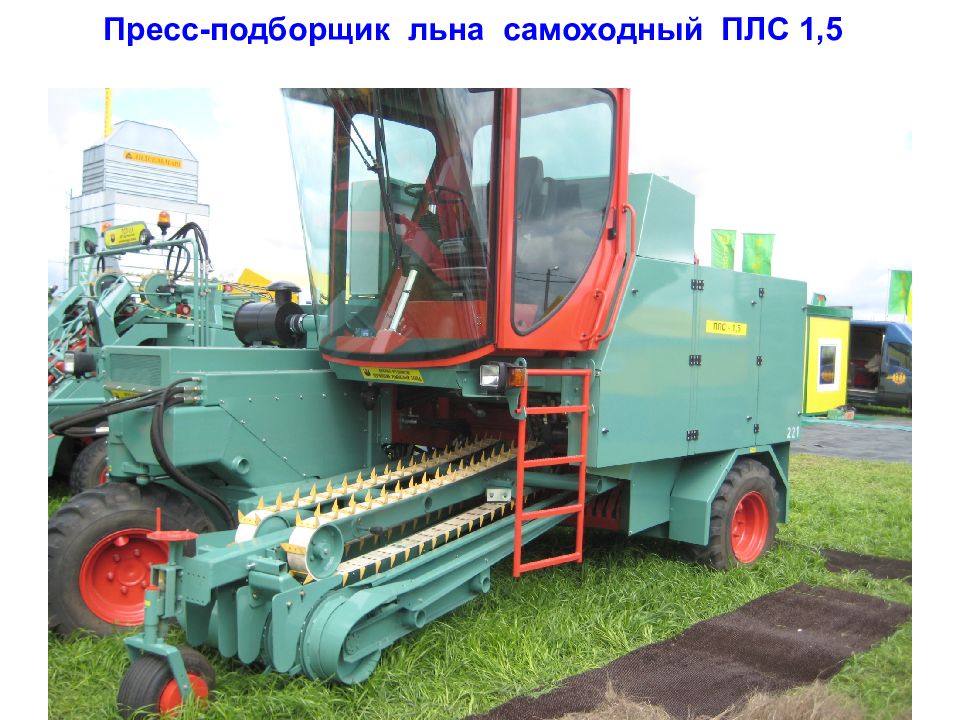

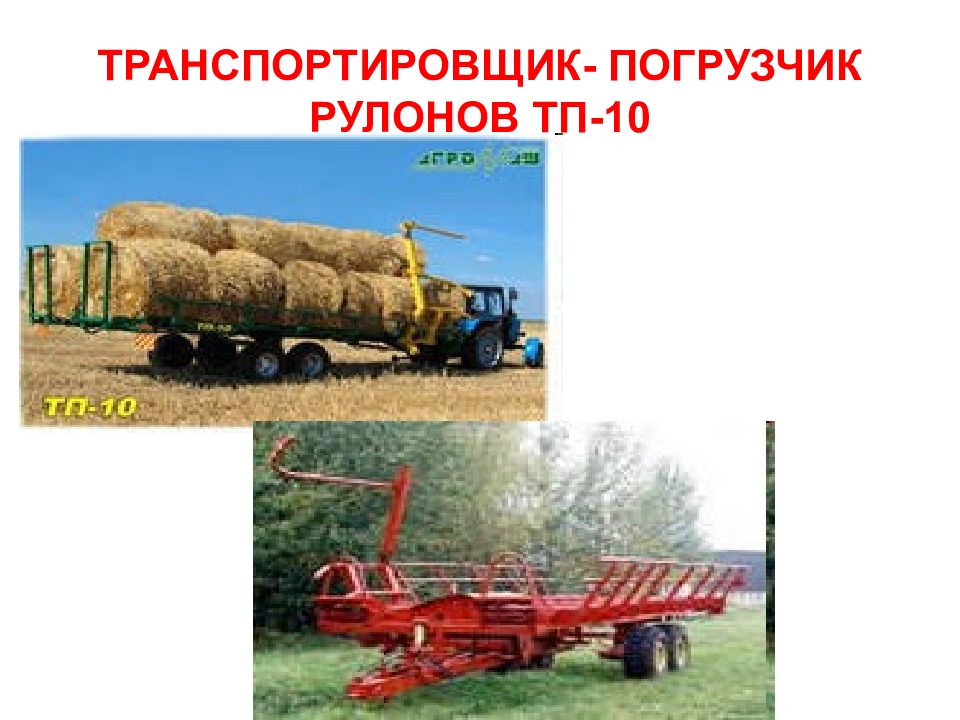

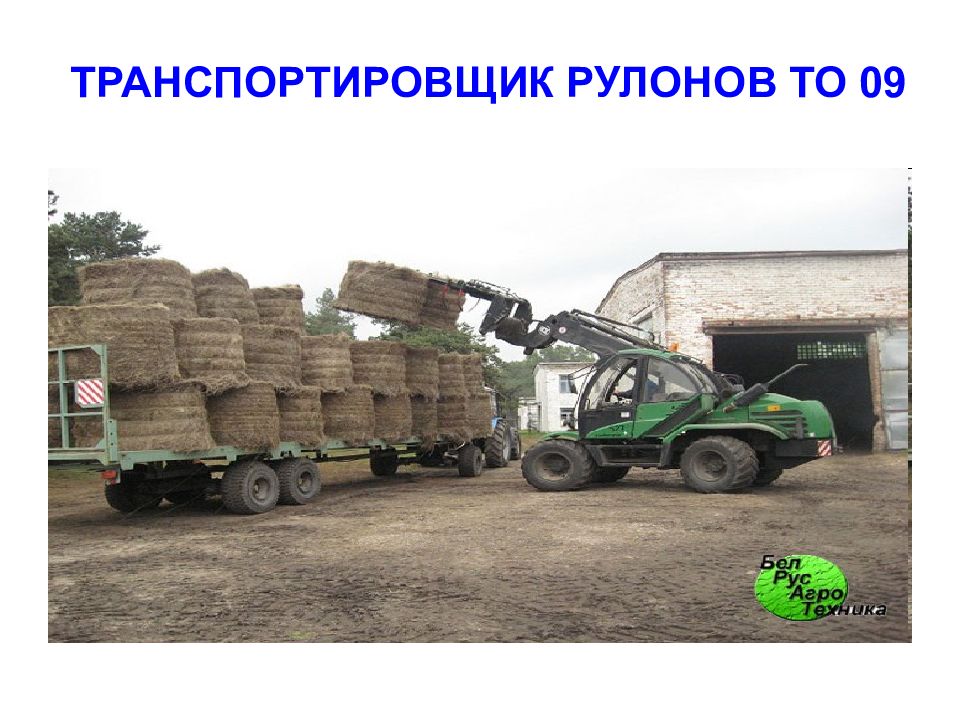

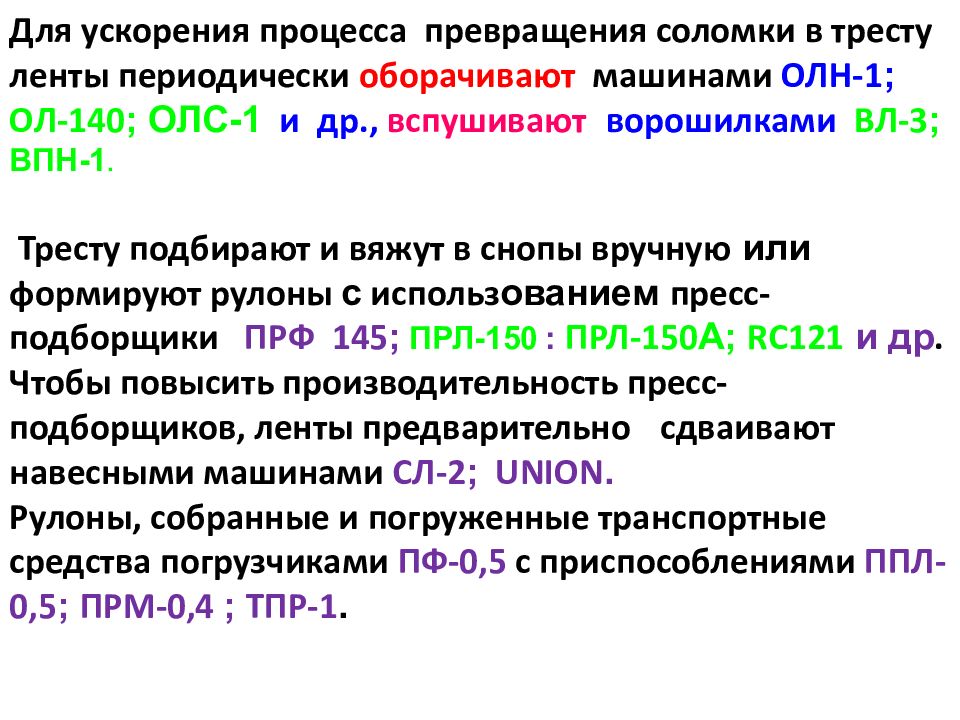

Для ускорения процесса превращения соломки в тресту ленты периодически оборачивают машинами ОЛН-1 ; ОЛ-140 ; ОЛС-1 и др., вспушивают ворошилками ВЛ-3 ; ВПН-1. Тресту подбирают и вяжут в снопы вручную или формируют рулоны с использ ованием пресс-подборщики ПРФ 145 ; ПРЛ-150 : ПРЛ-150 А; RC121 и др. Чтобы повысить производительность пресс-подборщиков, ленты предварительно сдваиваю т навесными машинами СЛ-2 ; UNION. Рулоны, собранные и погруженные транспортные средства погрузчиками ПФ-0,5 с приспособлениями ППЛ-0,5 ; ПРМ-0,4 ; ТПР-1.
а). Льнотеребилки - предназначены для теребления стеблей и расстила их на поле в виде ленты. МАШИНЫ ДЛЯ УБОРКИ ЛЬНА (устройство, рабочий процесс)
Используется в технологии: сноповой, раздельной

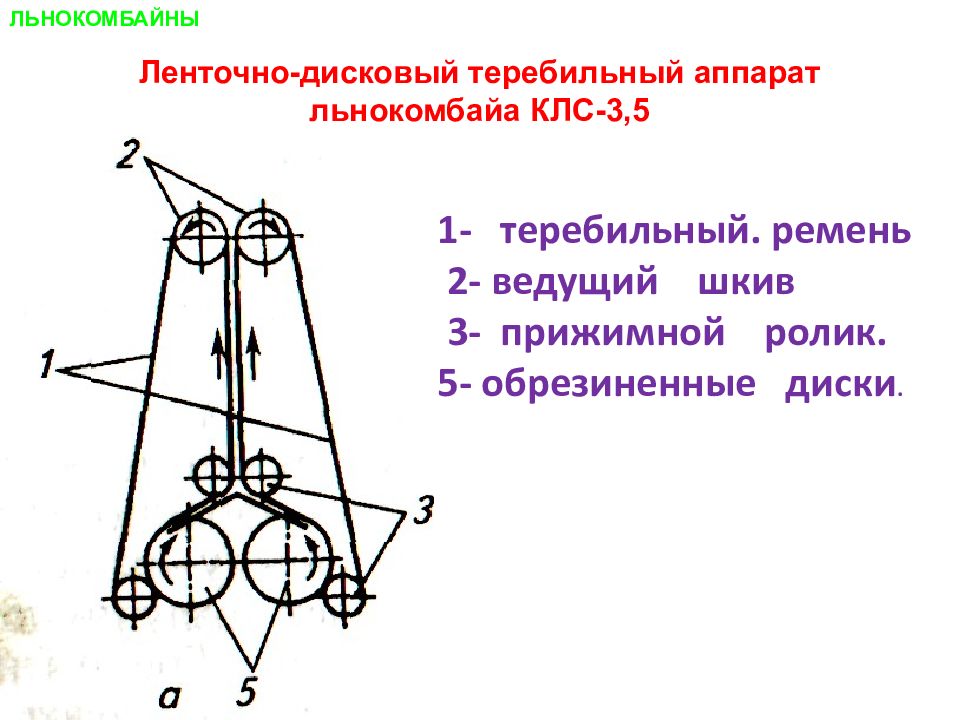

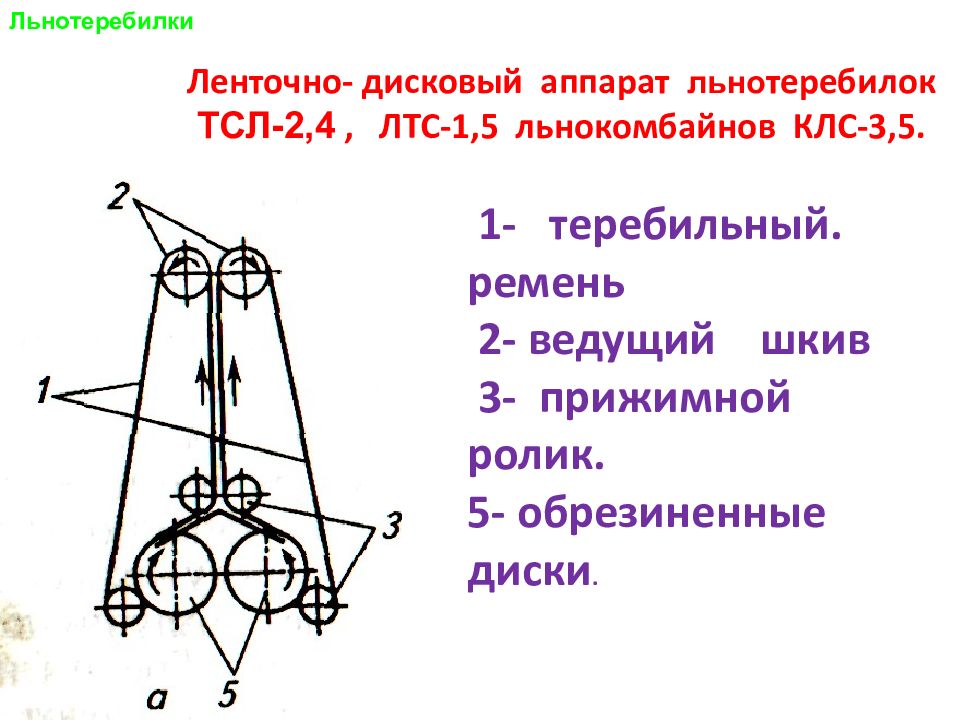

Ленточно-дисковый теребильный аппарат ТЛН-1,5;ТЛ-1,9;НТЛ-1,75. 1- теребильный ремень, 2-делители,3-прижимные ролики, 4натяжной шкив, 5-диски, 6-выводящий ремень,7-ведущий шкив . 2 6 Льнотеребилки 7
1- теребильный. ремень 2- ведущий шкив 3- прижимной ролик. 5- обрезиненные диски. Льнотеребилки

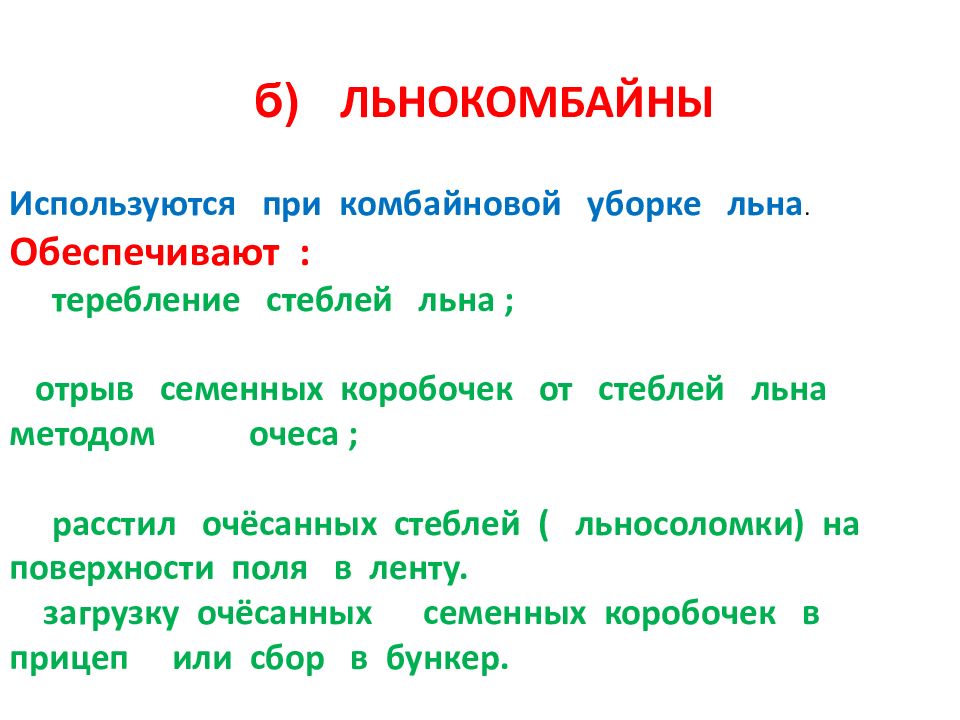

Используются при комбайновой уборке льна. Обеспечивают : теребление стеблей льна ; отрыв семенных коробочек от стеблей льна методом очеса ; расстил очёсанных стеблей ( льносоломки) на поверхности поля в ленту. загрузку очёсанных семенных коробочек в прицеп или сбор в бункер.

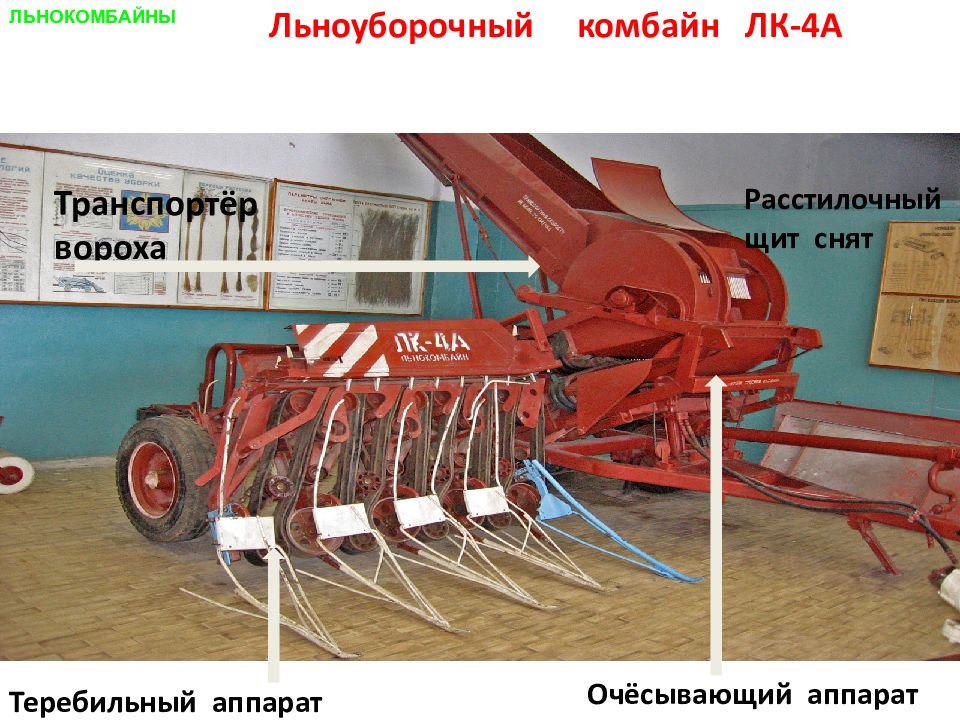

Теребильный аппарат Очёсывающий аппарат Транспортёр вороха Расстилочный щит снят ЛЬНОКОМБАЙНЫ

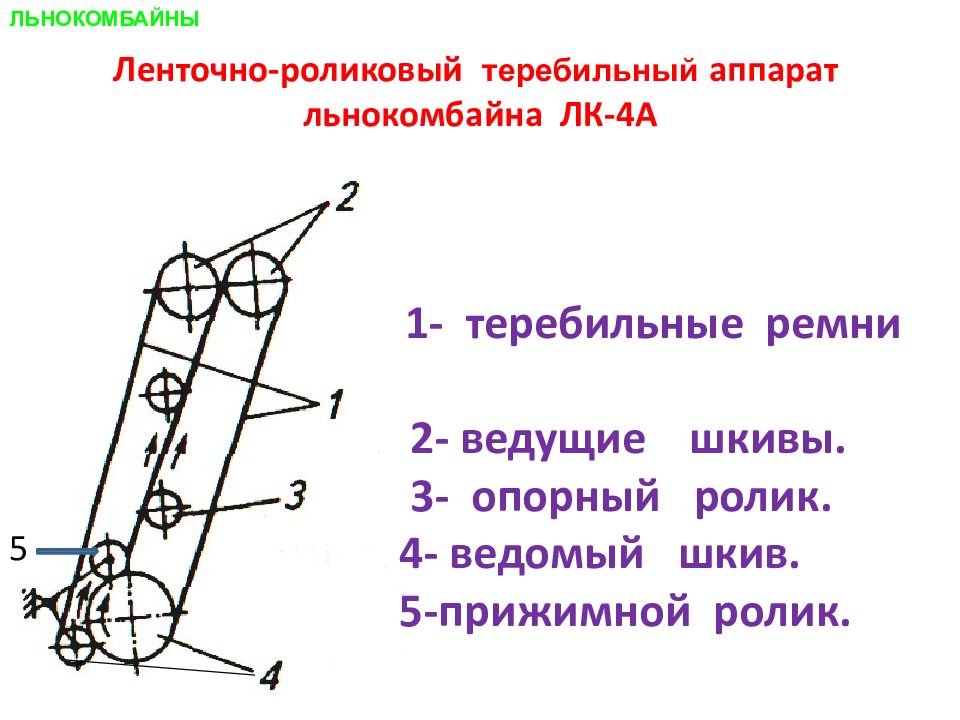

1- теребильные ремни 2- ведущие шкивы. 3- опорный ролик. 4- ведомый шкив. 5-прижимной ролик. 5 ЛЬНОКОМБАЙНЫ
1-очёсывающий гребень. 2,8 -лопасти барабана. 3-кривошип. 5,6-диски. 7-кожух. 9- зажимной транспортёр ЛЬНОКОМБАЙНЫ
ЛЬНОКОМБАЙНЫ
; 1 нижний зажимной ремень, 2 — натяжное устройство, 3 — ведомые шкивы, 4 — нажимная каретка, 5 — верхний зажимной ремень, 6 —ведущие шкивы, 7 опорный ролик, 8 — гайка регулировки пружины. ЛЬНОКОМБАЙНЫ

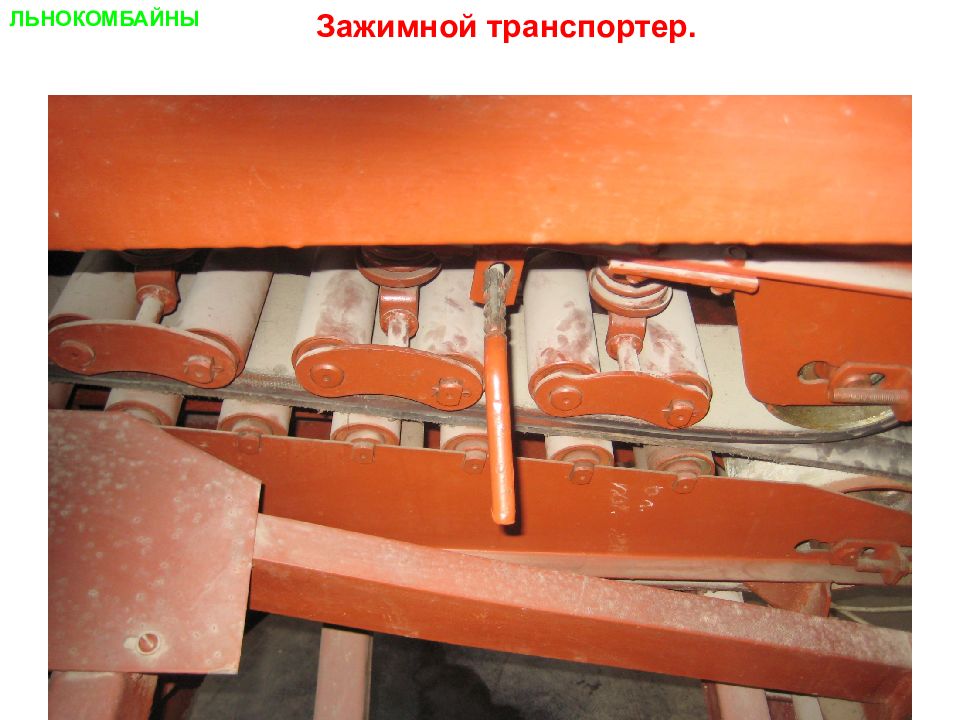

ЛЬНОКОМБАЙНЫ Зажимной транспортер.
– очесывающий аппарат ; – теребильный аппарат; – бункер; – выводящий транспортер
1- теребильный. ремень 2- ведущий шкив 3- прижимной ролик. 5- обрезиненные диски. ЛЬНОКОМБАЙНЫ
Делители Плющильный аппарат Теребильный аппарат

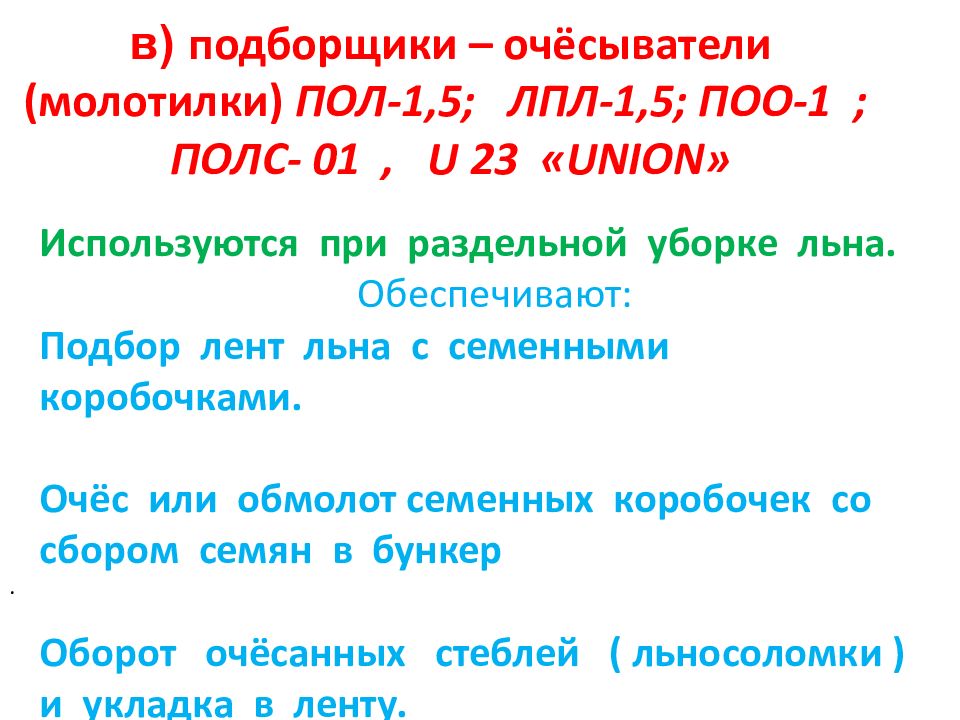

. Используются при раздельной уборке льна. Обеспечивают: Подбор лент льна с семенными коробочками. Очёс или обмолот семенных коробочек со сбором семян в бункер Оборот очёсанных стеблей ( льносоломки ) и укладка в ленту.

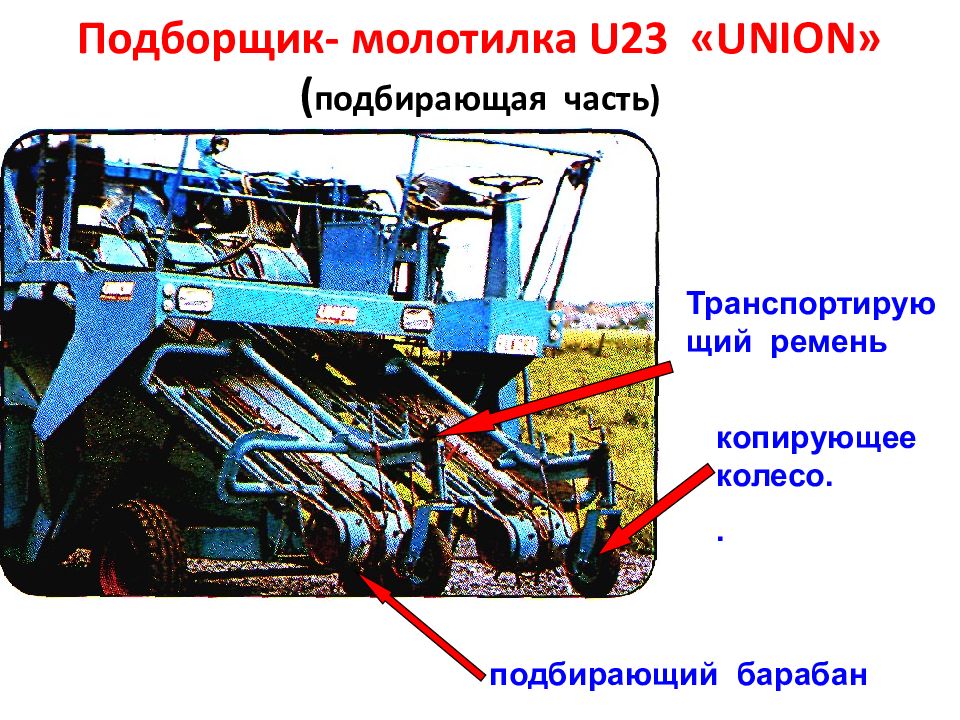

U 23 САМОХОДНАЯ ДВУХЛЕНТОЧНАЯ ЛЬНОМОЛОТИЛКА Органы подбора : 2 органа: один неподвижный, другой регулируемый гидравлически. Каждый состоит из барабана подбора, с 2 рядами съемных пальцев и ремнем с 2 рядами зубцов. Транспортировка льна: При помощи 2 ремней с кулачками, регулируемая скорость. Разгрузка гидравлическая. Органы молочения: 2 органа. Состоят из одной пары шкивов с бичами с гидравлическим приводом и регулируемой скоростью. Прием капсул: В бункер 4 м3.
подбирающий барабан Транспортирующий ремень копирующее колесо. .

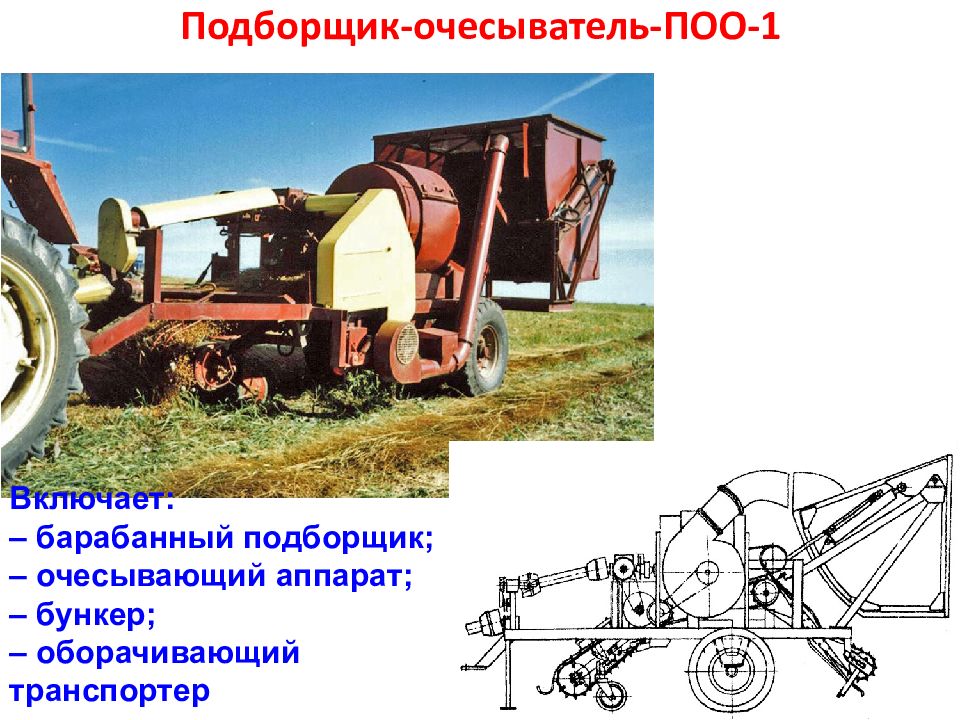

Включает: – барабанный подборщик; – очесывающий аппарат; – бункер; – оборачивающий транспортер

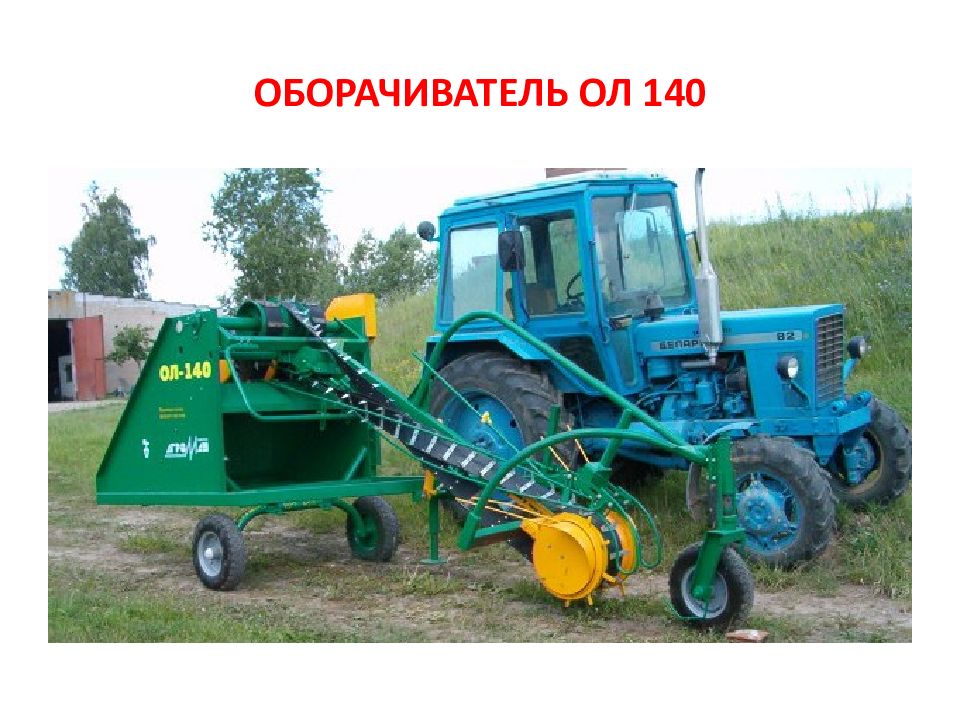

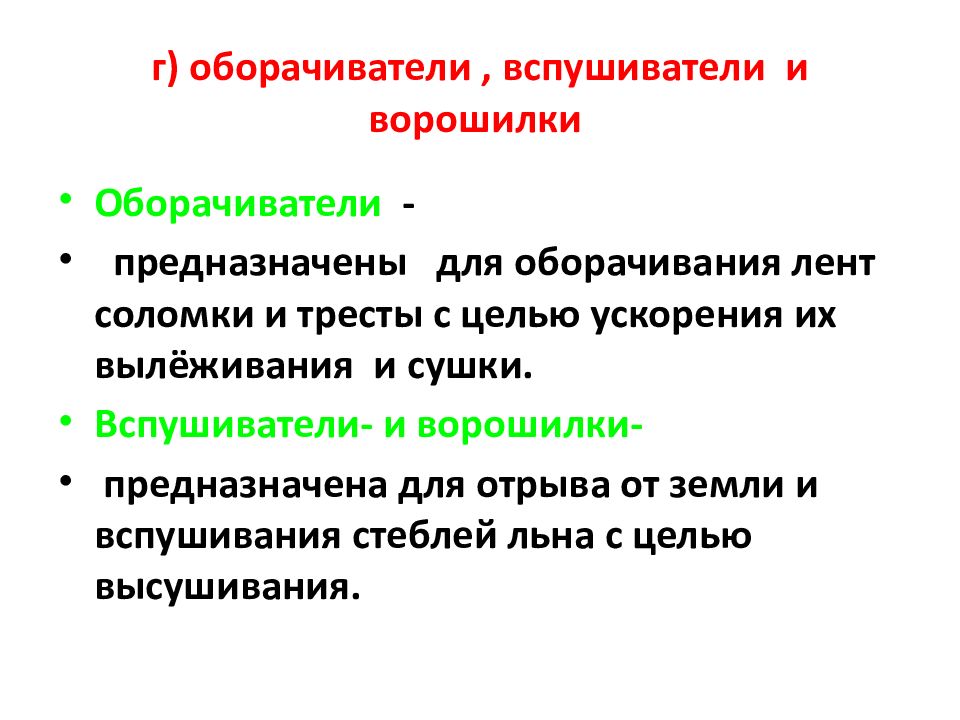

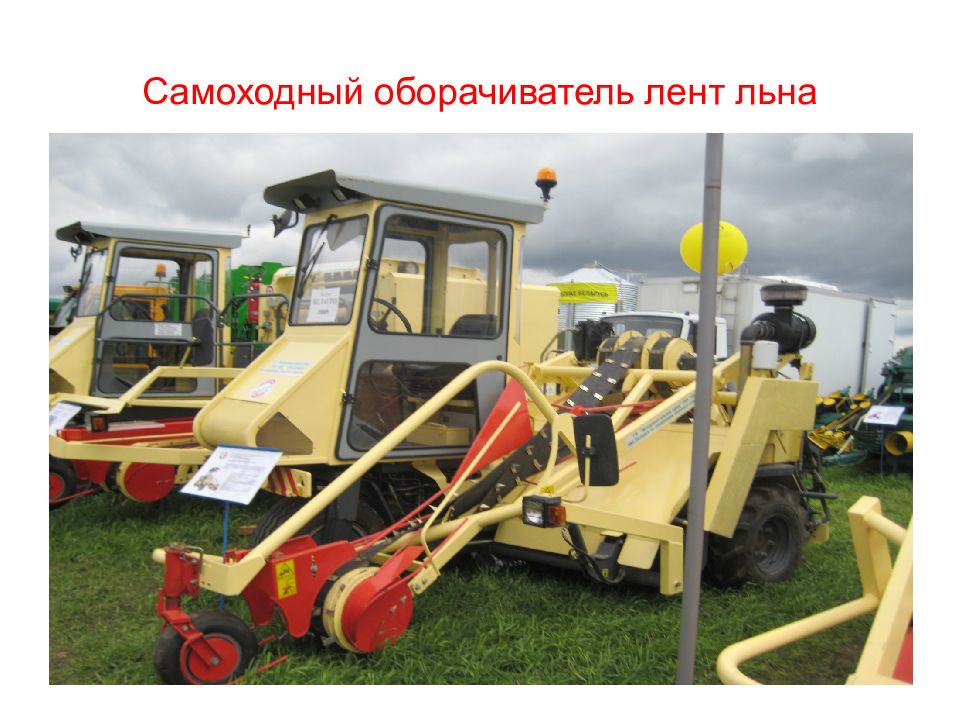

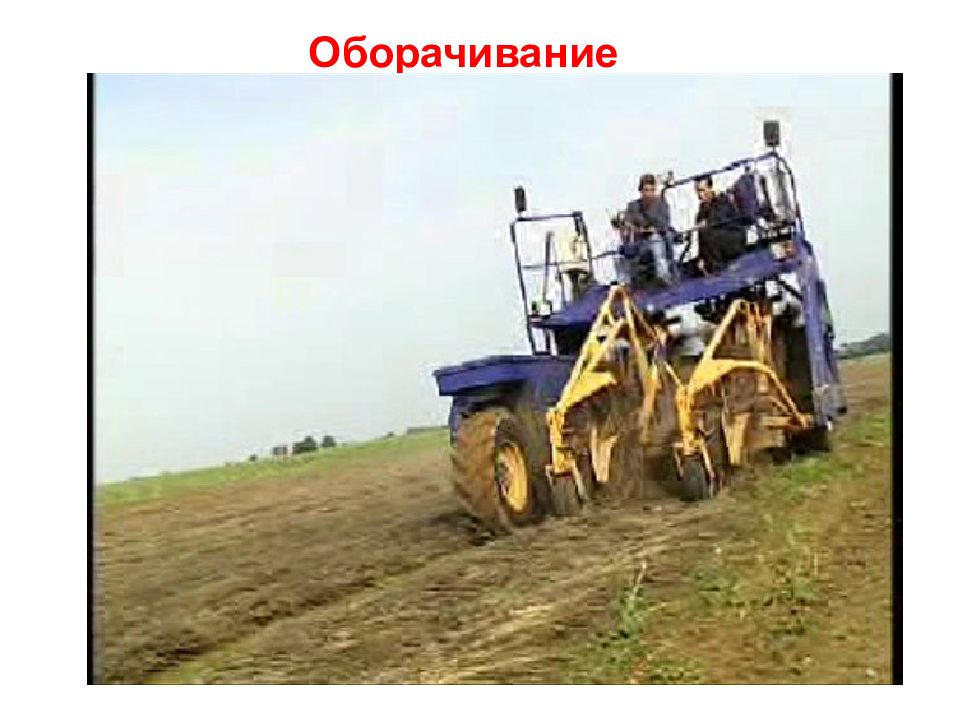

Оборачиватели - предназначены для оборачивания лент соломки и тресты с целью ускорения их вылёживания и сушки. Вспушиватели- и ворошилки- предназначена для отрыва от земли и вспушивания стеблей льна с целью высушивания.
1 2 3 4 5 6 1-копирующее колесо. 2- подбирающий барабан. 3-оборачивающий транспортёр. 4-прутки направители. 5-расстилочный транспортёр. 6 механизм навески на трактор.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Ворошилка льна ВЛК-3 Тип прицепная, трехрядная Агрегатируется с тракторами, класс 0,6-1,4 Производительность, га/ч 3…4 Диаметр рабочего ротора, мм 600 Рабочая скорость, км/ч 7…9 Габариты, мм: длина*ширина*высота 1500*4300*800

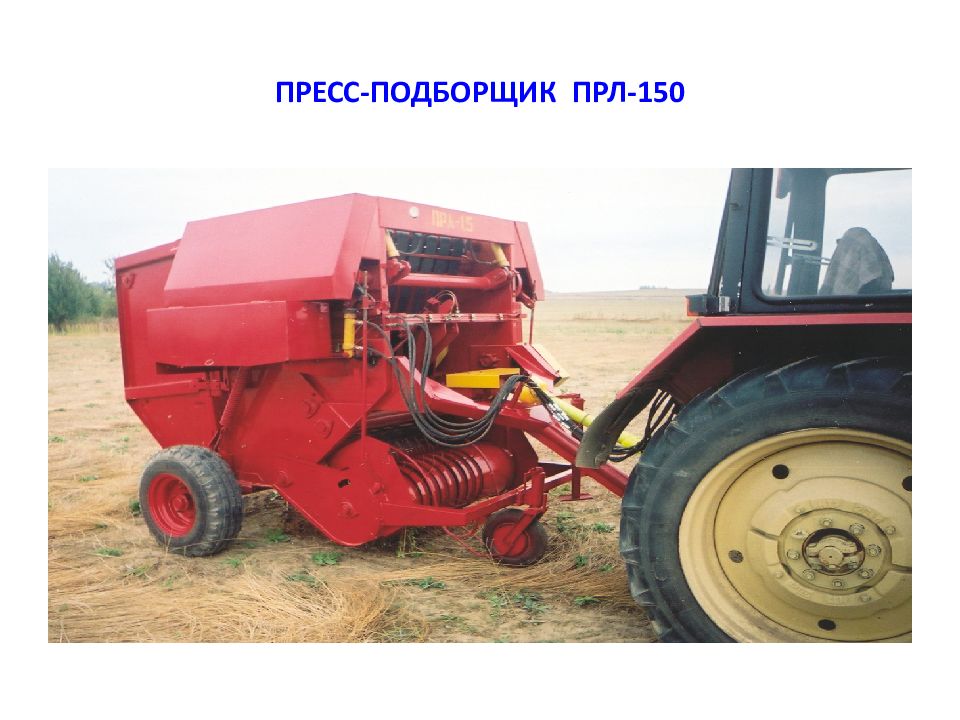

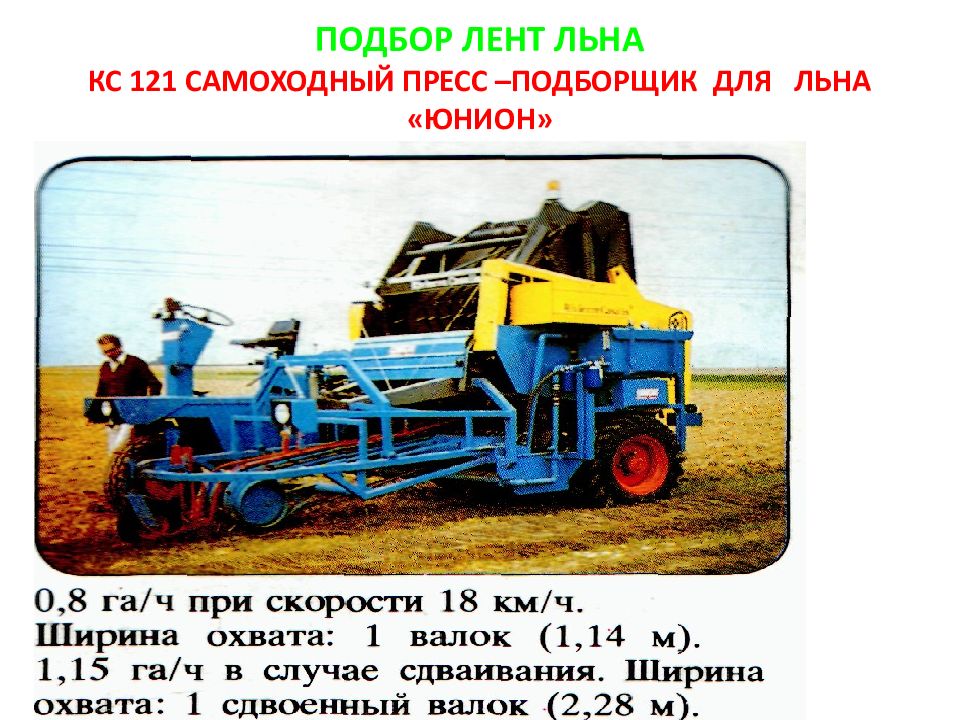

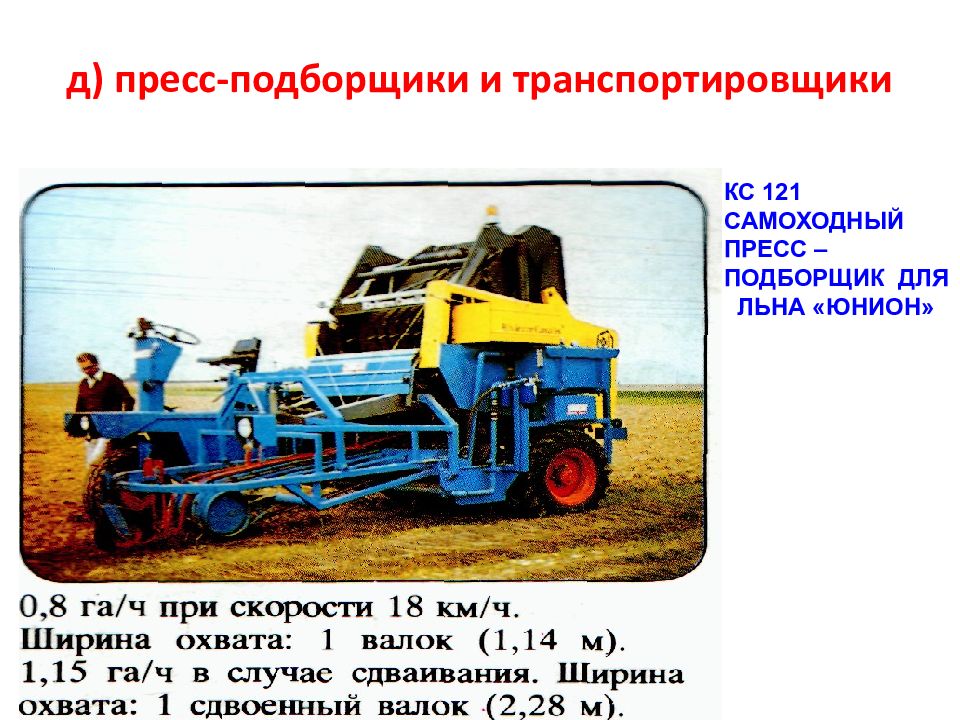

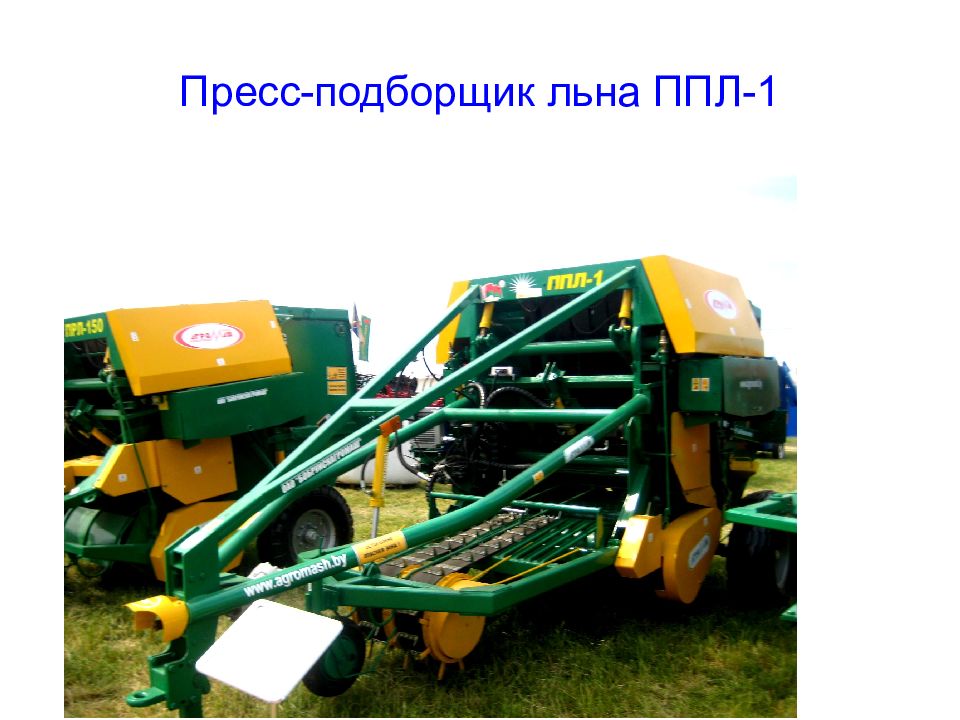

КС 121 САМОХОДНЫЙ ПРЕСС –ПОДБОРЩИК ДЛЯ ЛЬНА «ЮНИОН»

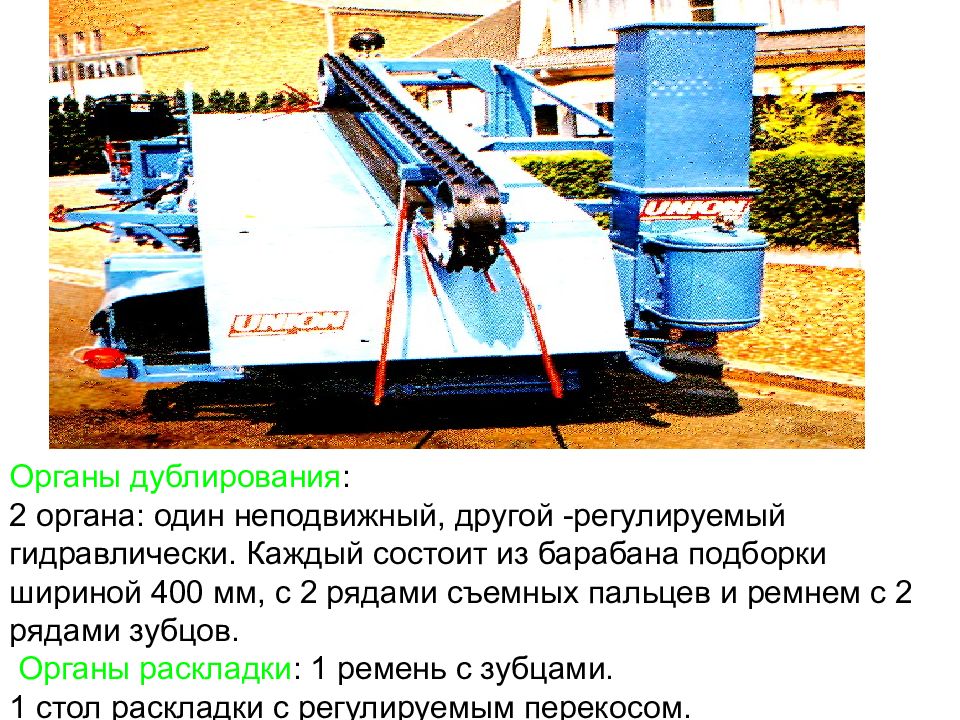

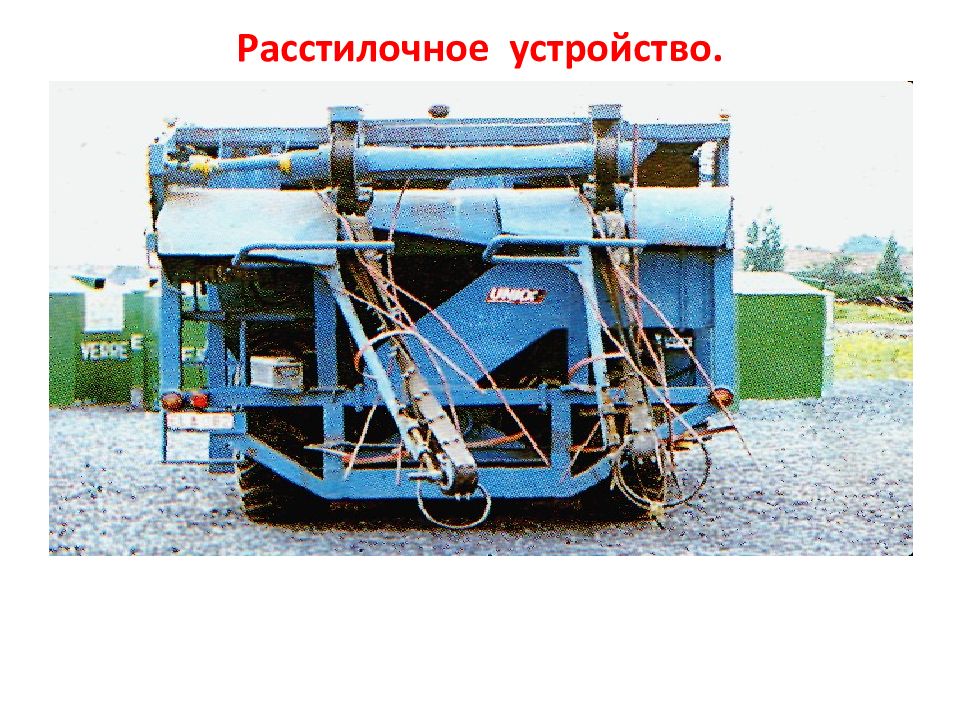

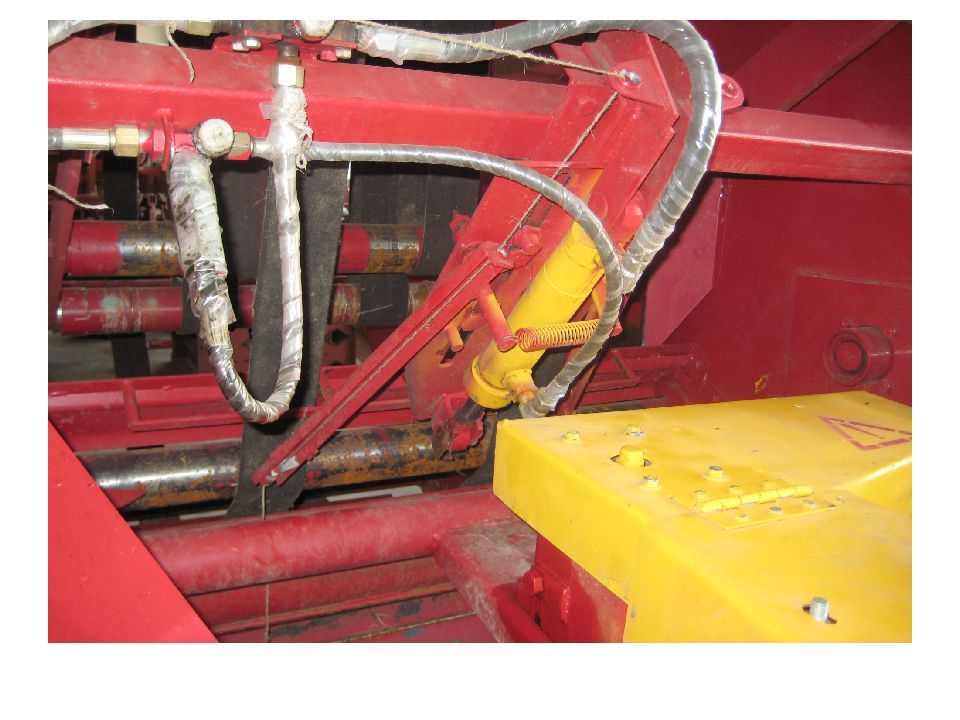

Органы дублирования : 2 органа: один неподвижный, другой -регулируемый гидравлически. Каждый состоит из барабана подборки шириной 400 мм, с 2 рядами съемных пальцев и ремнем с 2 рядами зубцов. Органы раскладки : 1 ремень с зубцами. 1 стол раскладки с регулируемым перекосом.
