Машины для посева и посадки с/х культур
Вопрос 1.Задачи и способы посева. Вопрос 2. Классификация посевных машин, рабочий процесс. Вопрос 3.Типы высевающих аппаратов. Вопрос 4. Типы сошников. Вопрос 5. Заделывающие рабочие органы. Вопрос 6. Посадочные машины, рабочий процесс. Вопрос 7. Расчет вылета маркеров и следоуказателей. Вопрос 8.Особенности посева зерновых с образованием технологической колеи.

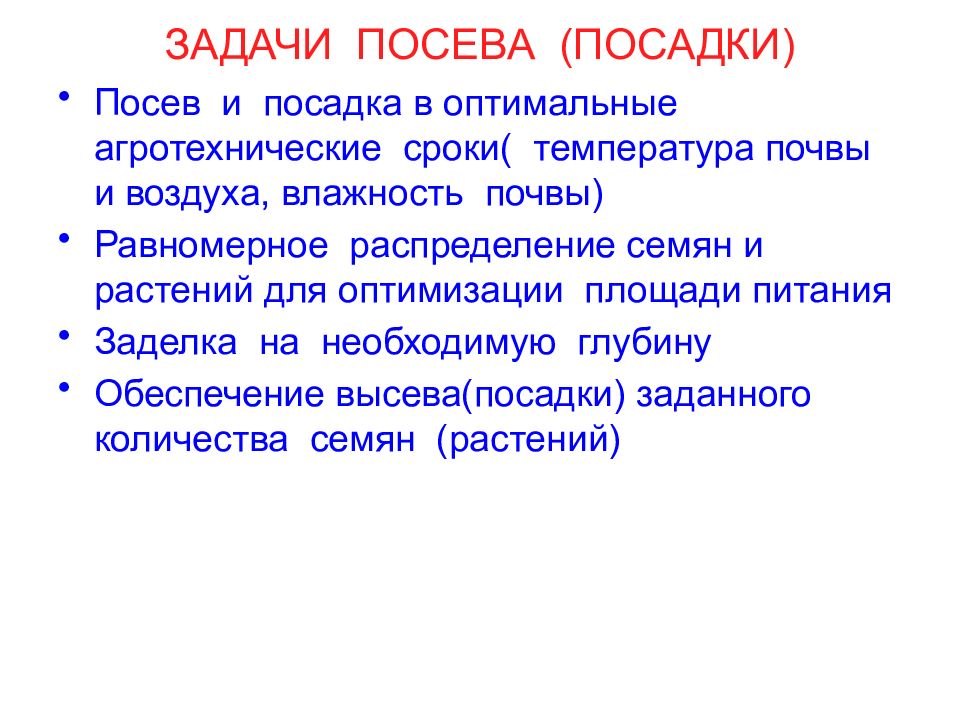

Посев и посадка в оптимальные агротехнические сроки( температура почвы и воздуха, влажность почвы) Равномерное распределение семян и растений для оптимизации площади питания Заделка на необходимую глубину Обеспечение высева(посадки) заданного количества семян (растений)

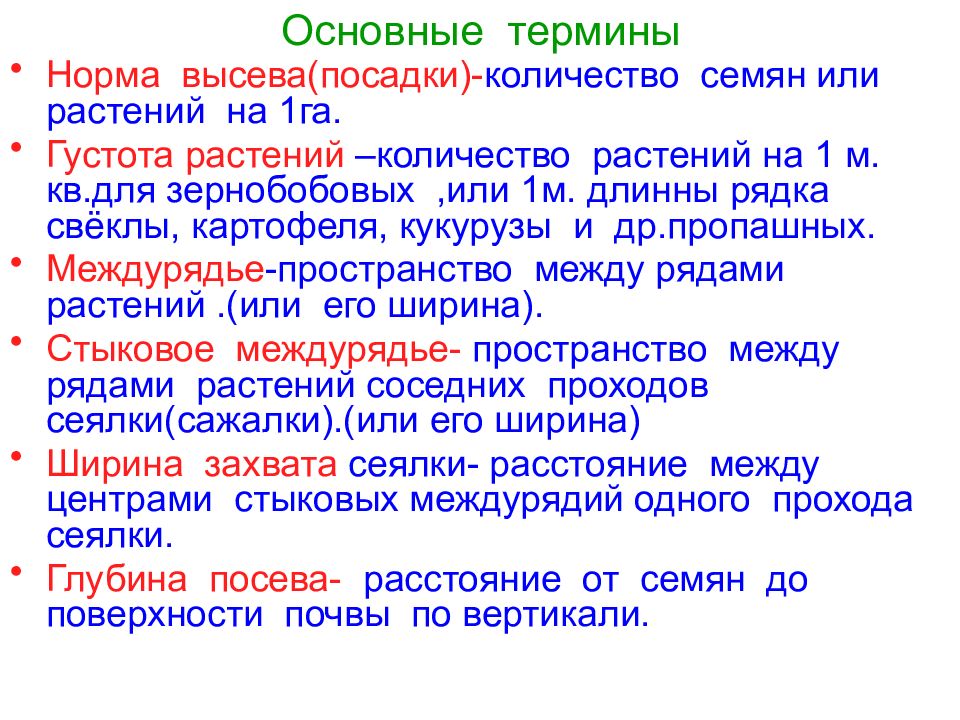

Норма высева(посадки)- количество семян или растений на 1га. Густота растений –количество растений на 1 м. кв.для зернобобовых,или 1м. длинны рядка свёклы, картофеля, кукурузы и др.пропашных. Междурядье -пространство между рядами растений.(или его ширина). Стыковое междурядье- пространство между рядами растений соседних проходов сеялки(сажалки).(или его ширина) Ширина захвата сеялки- расстояние между центрами стыковых междурядий одного прохода сеялки. Глубина посева- расстояние от семян до поверхности почвы по вертикали.

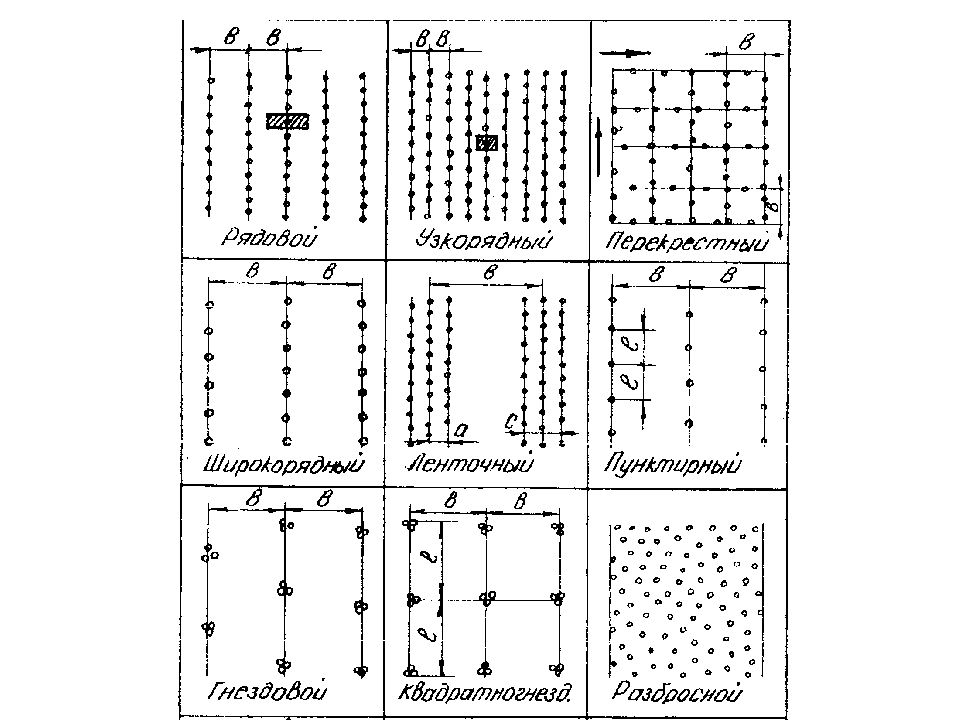

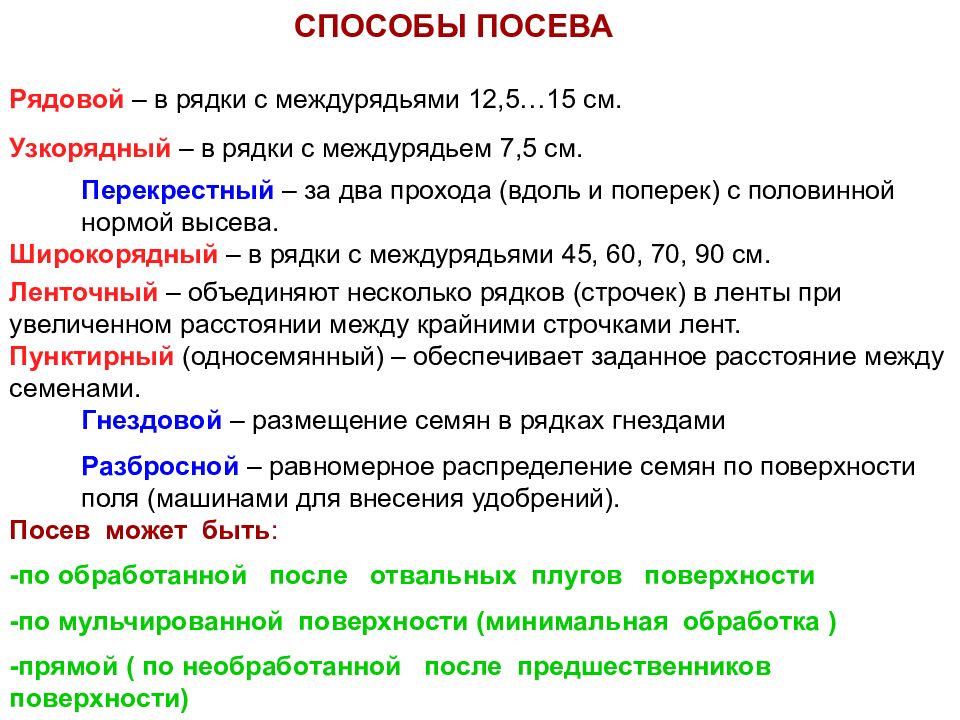

Разбросной – равномерное распределение семян по поверхности поля (машинами для внесения удобрений). СПОСОБЫ ПОСЕВА Рядовой – в рядки с междурядьями 12,5…15 см. Узкорядный – в рядки с междурядьем 7,5 см. Перекрестный – за два прохода (вдоль и поперек) с половинной нормой высева. Широкорядный – в рядки с междурядьями 45, 60, 70, 90 см. Ленточный – объединяют несколько рядков (строчек) в ленты при увеличенном расстоянии между крайними строчками лент. Пунктирный (односемянный) – обеспечивает заданное расстояние между семенами. Гнездовой – размещение семян в рядках гнездами Посев может быть : -по обработанной после отвальных плугов поверхности -по мульчированной поверхности (минимальная обработка ) -прямой ( по необработанной после предшественников поверхности)
ВОПРОС №2 КЛАССИФИКАЦИЯ ПОСЕВНЫХ МАШИН РАБОЧИЙ ПРОЦЕСС

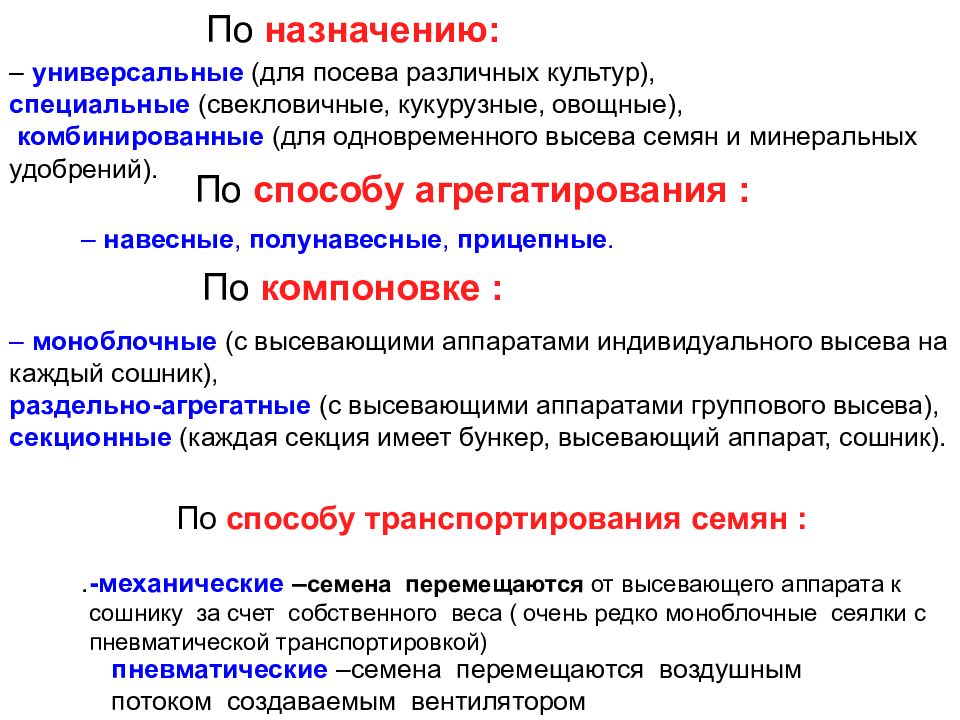

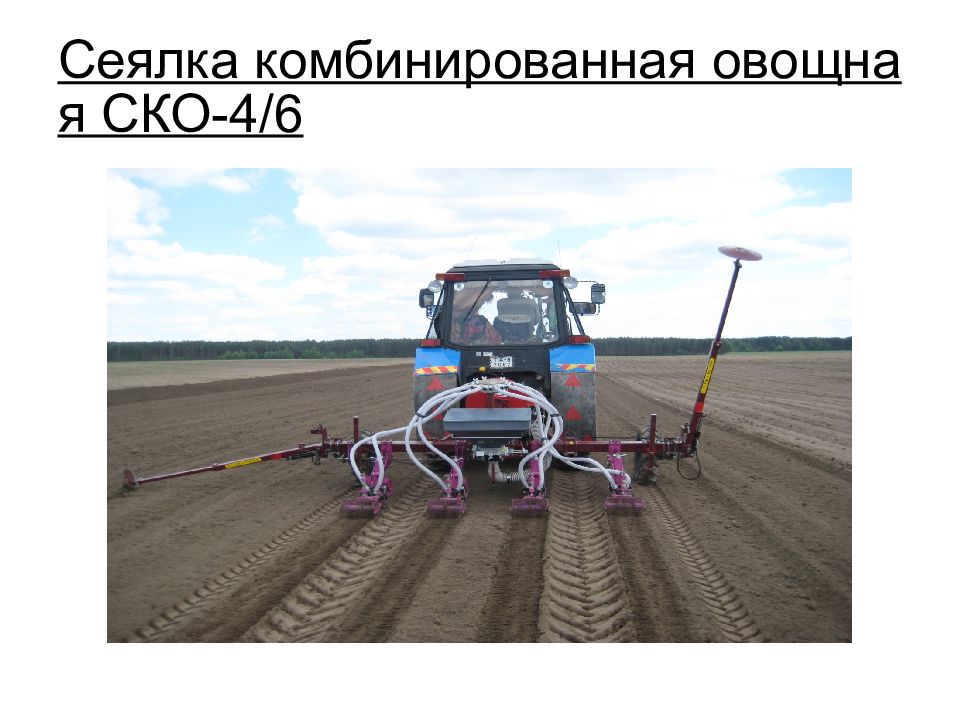

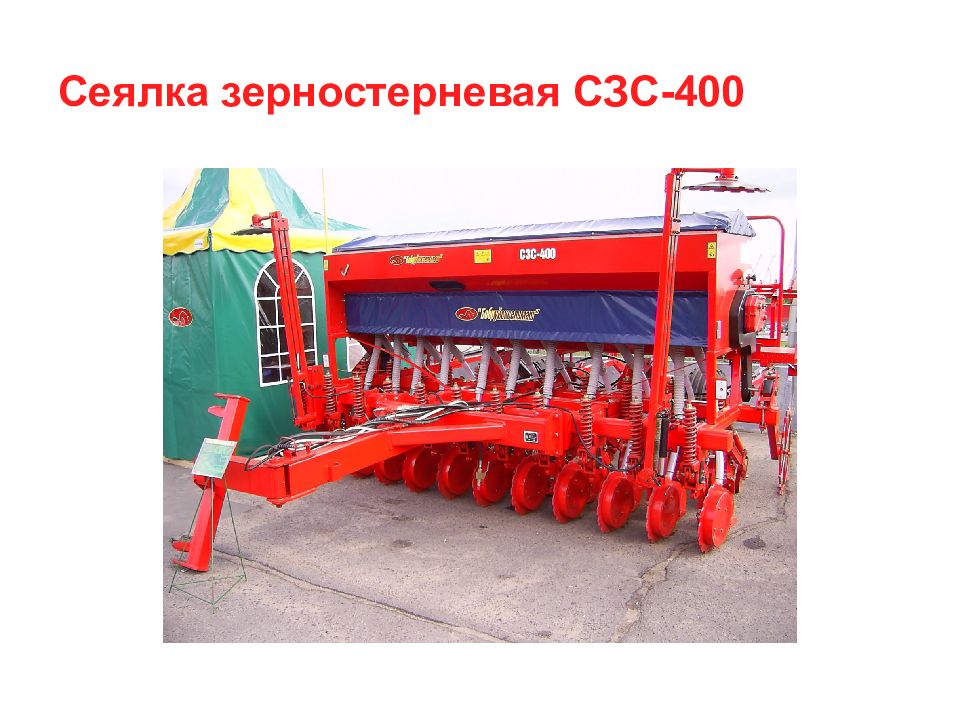

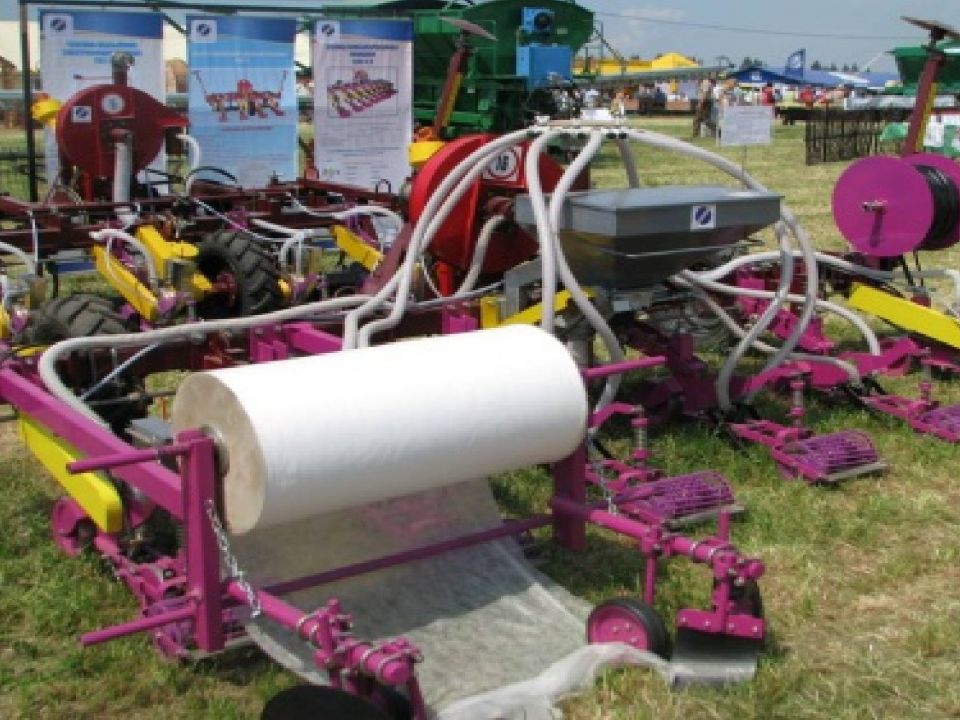

– универсальные (для посева различных культур), специальные (свекловичные, кукурузные, овощные), комбинированные (для одновременного высева семян и минеральных удобрений). – навесные, полунавесные, прицепные. – моноблочные (с высевающими аппаратами индивидуального высева на каждый сошник), раздельно-агрегатные (с высевающими аппаратами группового высева), секционные (каждая секция имеет бункер, высевающий аппарат, сошник). . По назначению: По способу агрегатирования : По компоновке : По способу транспортирования семян : -механические – семена перемещаются от высевающего аппарата к сошнику за счет собственного веса ( очень редко моноблочные сеялки с пневматической транспортировкой) пневматические –семена перемещаются воздушным потоком создаваемым вентилятором

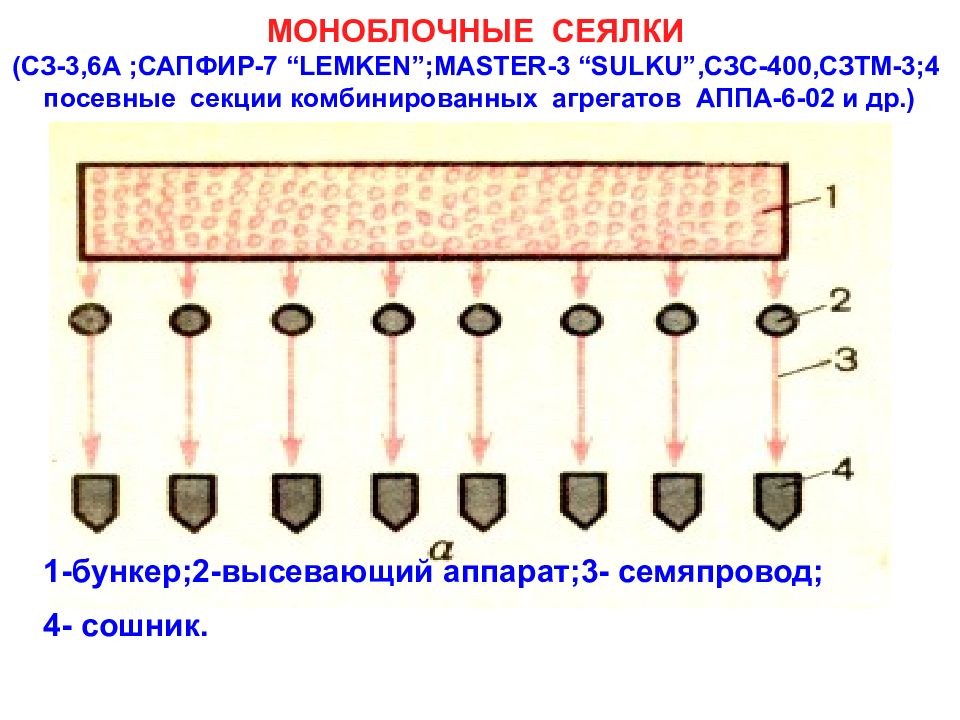

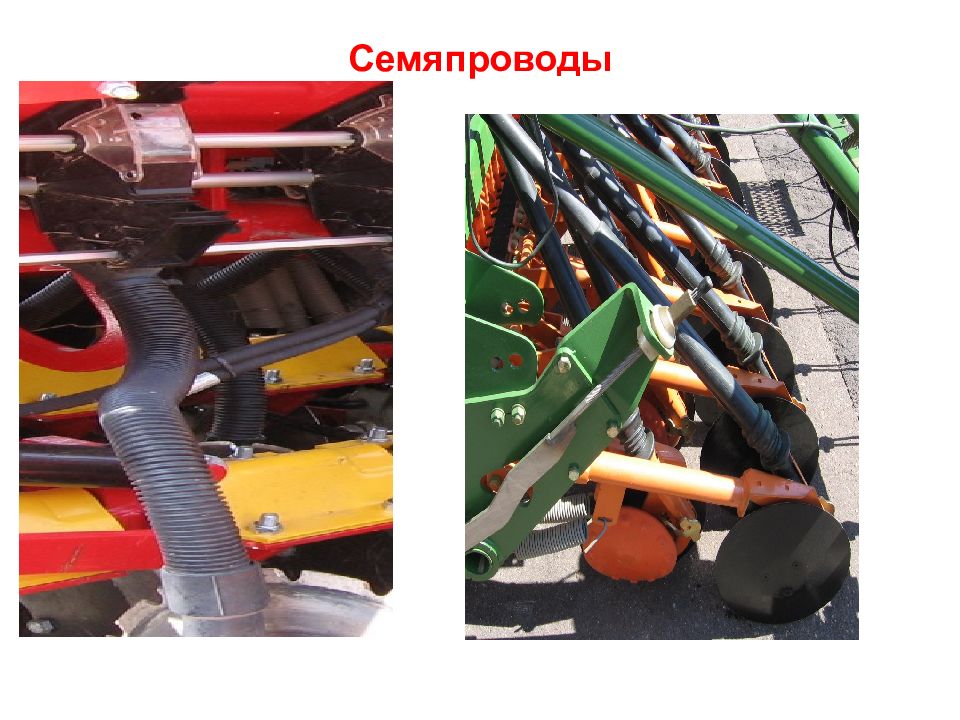

1-бункер;2-высевающий аппарат;3- семяпровод; 4- сошник.

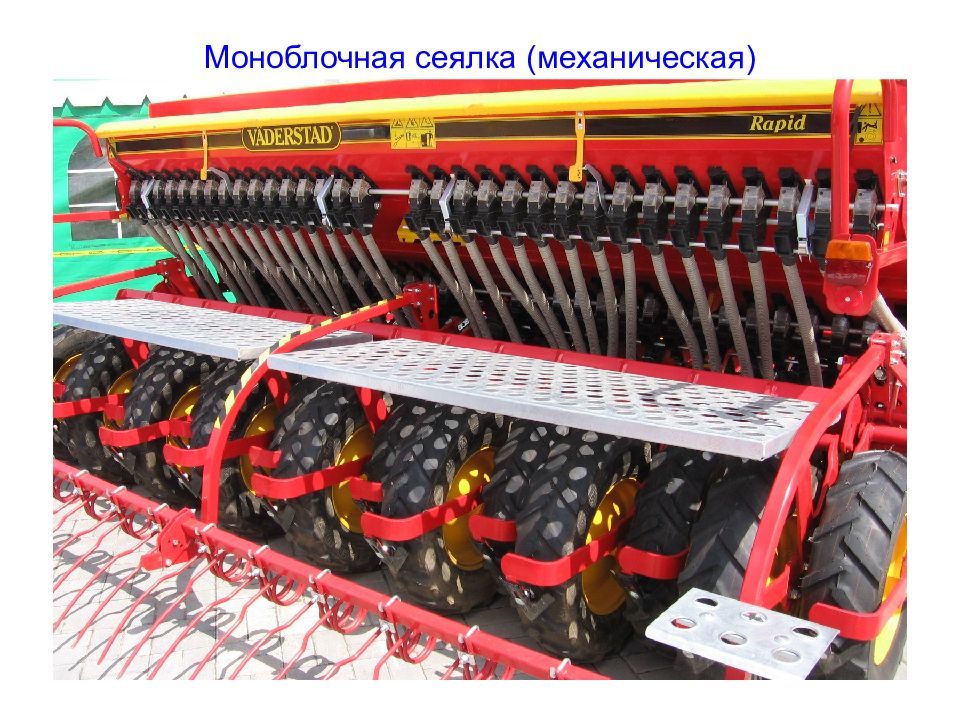

Моноблочная сеялка (механическая)

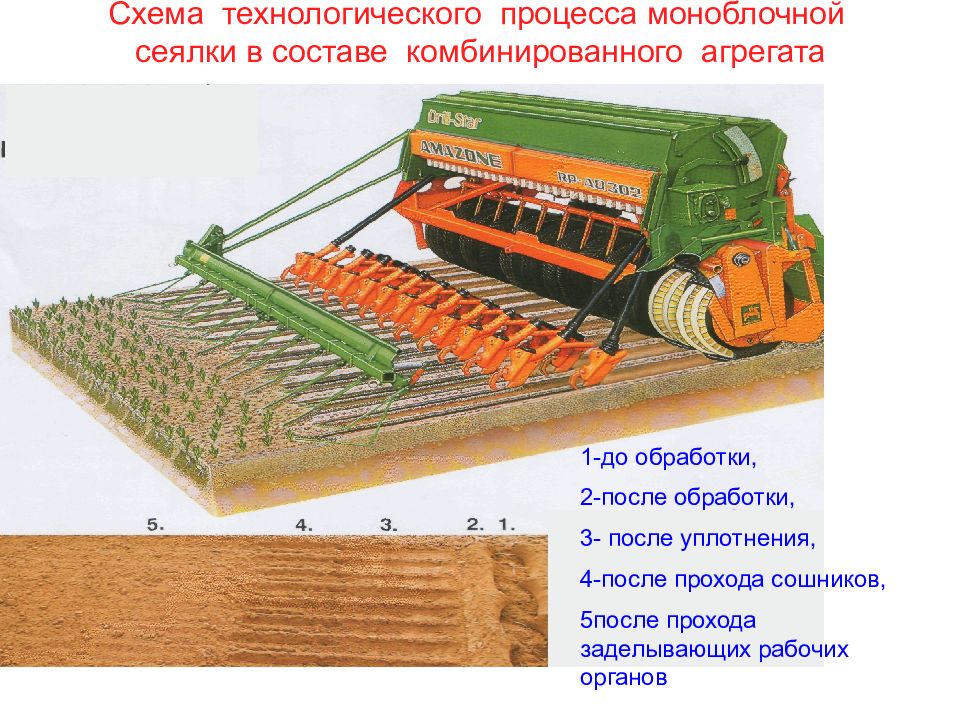

1-до обработки, 2-после обработки, 3- после уплотнения, 4-после прохода сошников, 5после прохода заделывающих рабочих органов

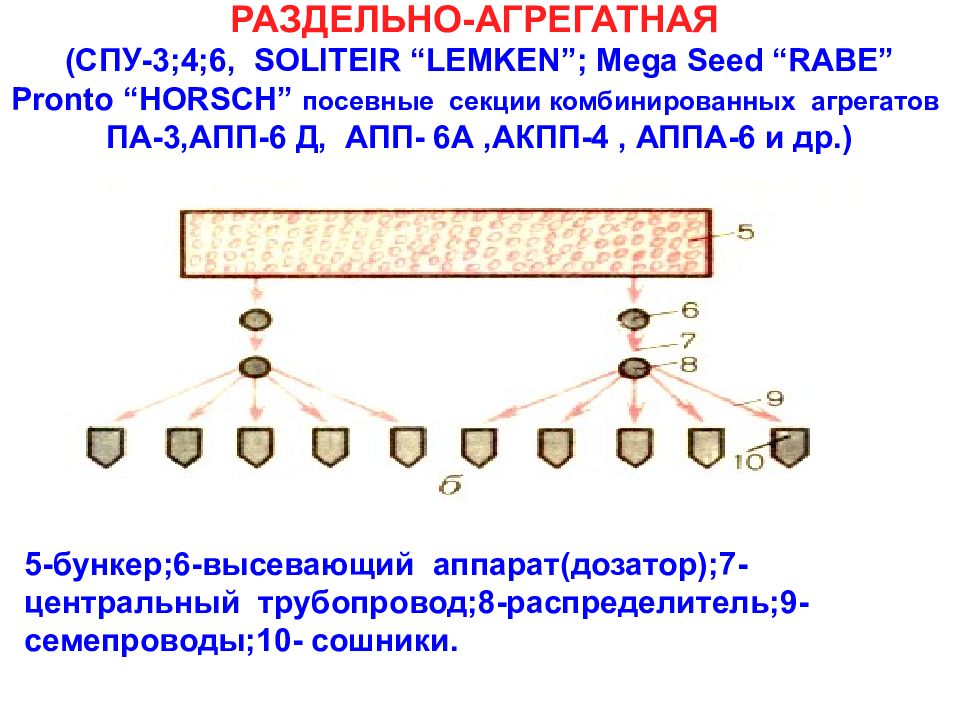

5- бункер;6-высевающий аппарат(дозатор);7-центральный трубопровод;8-распределитель;9-семепроводы;10- сошники.

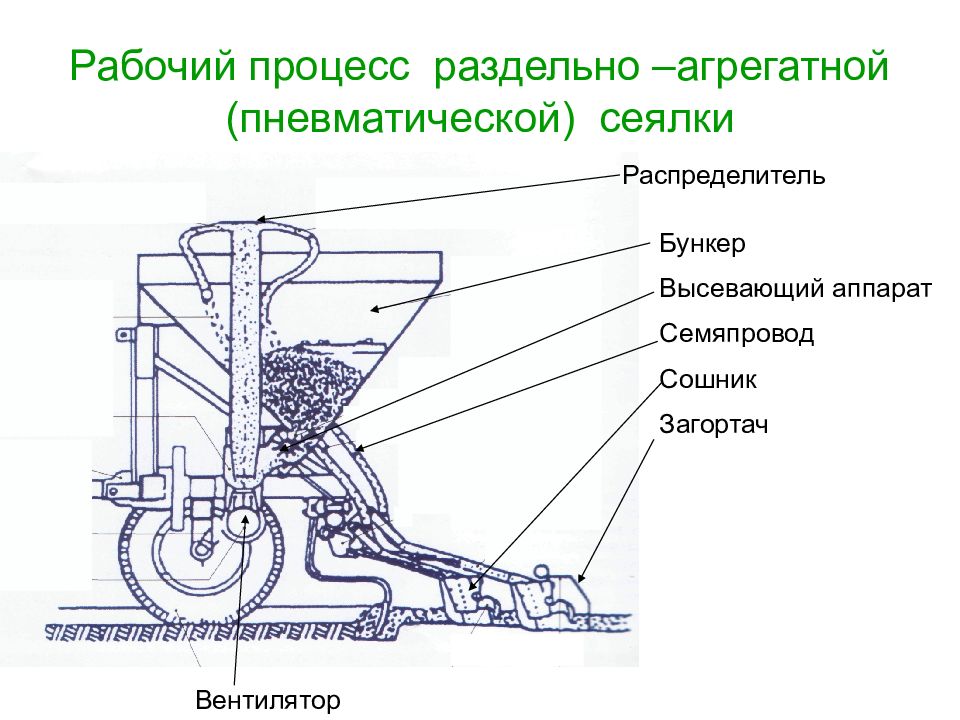

Бункер Высевающий аппарат Семяпровод Сошник Загортач Распределитель Вентилятор

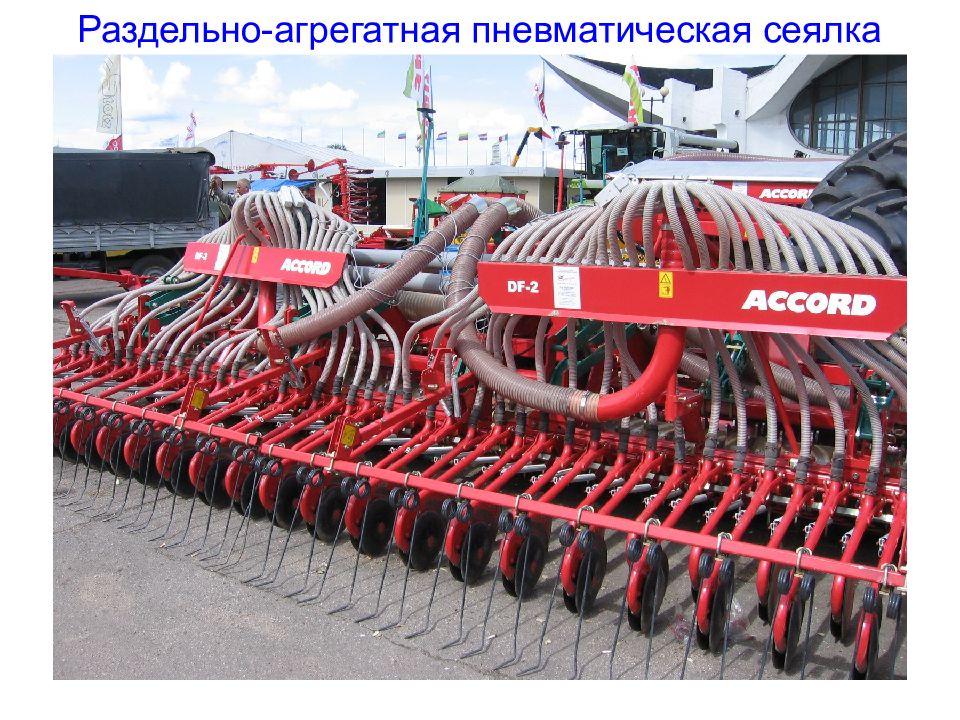

Раздельно-агрегатная пневматическая сеялка

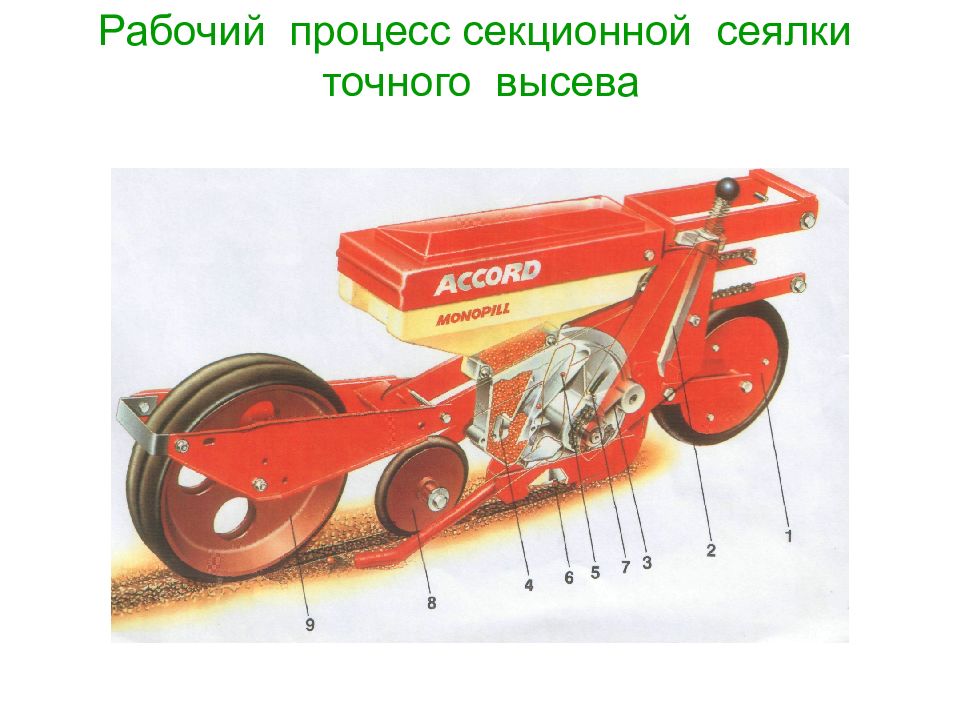

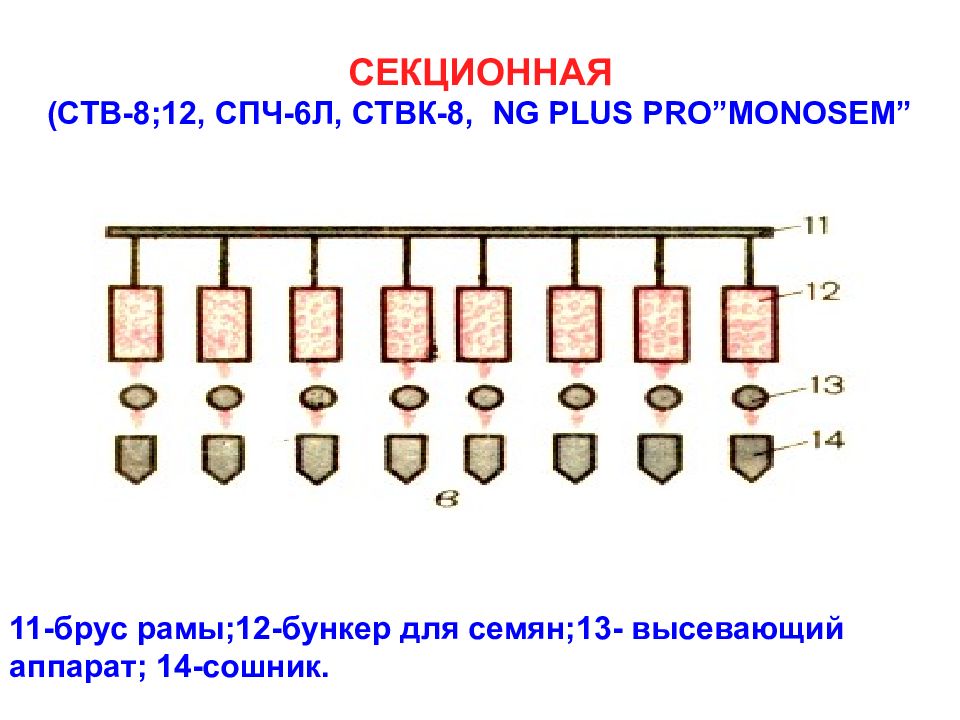

11-брус рамы;12-бункер для семян;13- высевающий аппарат; 14-сошник.

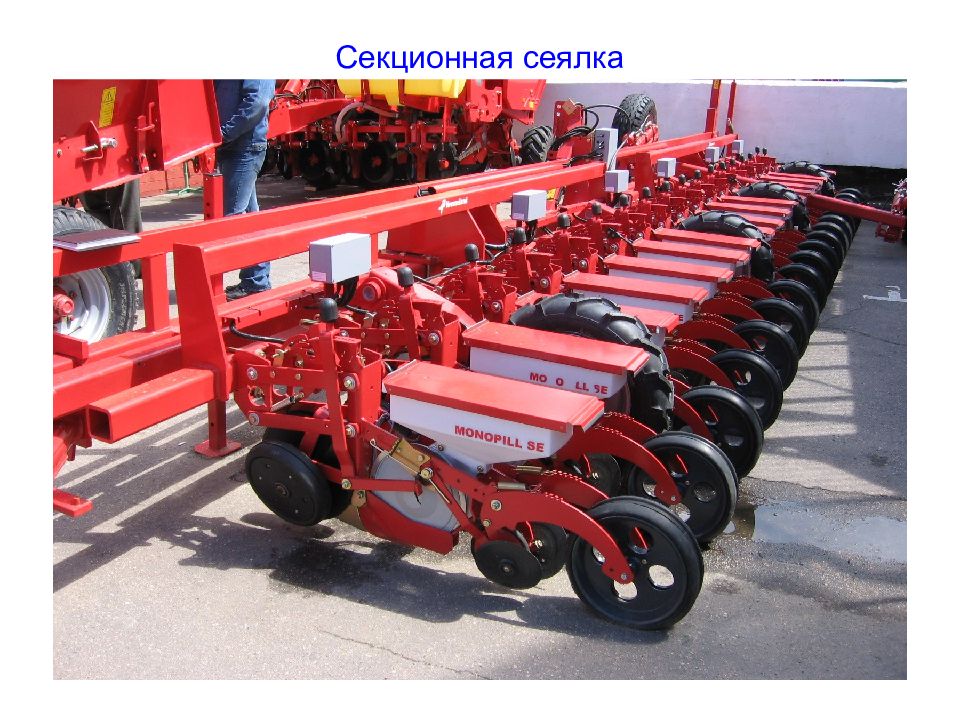

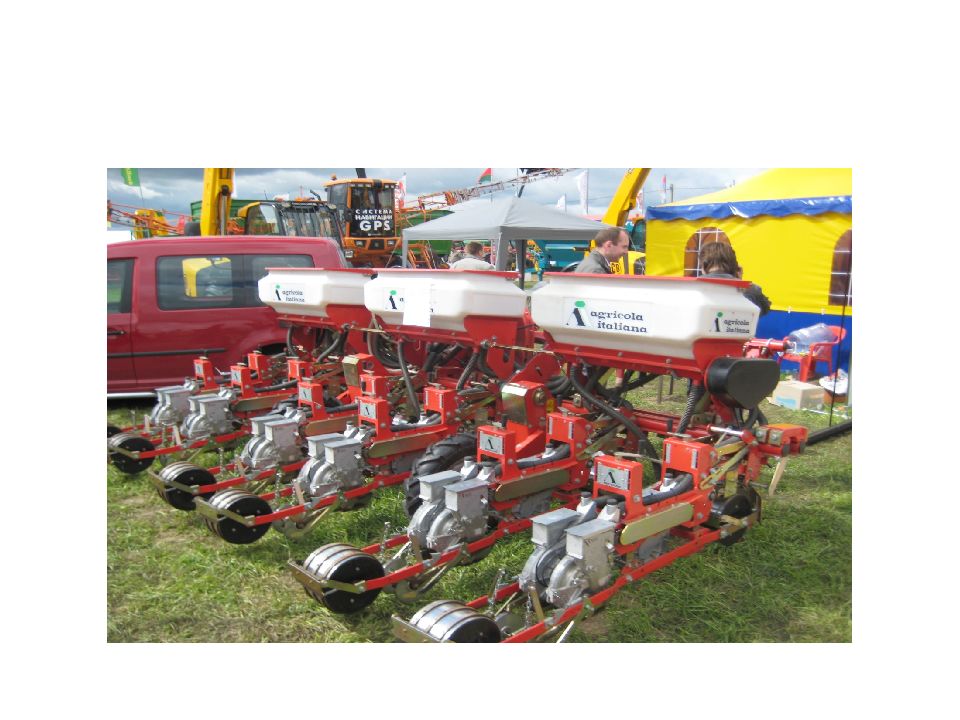

Секционная сеялка
ВОПРОС №3 ТИПЫ ВЫСЕВАЮЩИХ АППАРАТОВ
Катушечные Штифтовые ( штифты разной величины) Желобчатые (прямые или наклонные желобки) Объемного высева Дисковы е ячеисто-дисковые пневматические Точного высева Высевающие аппараты комбинированные

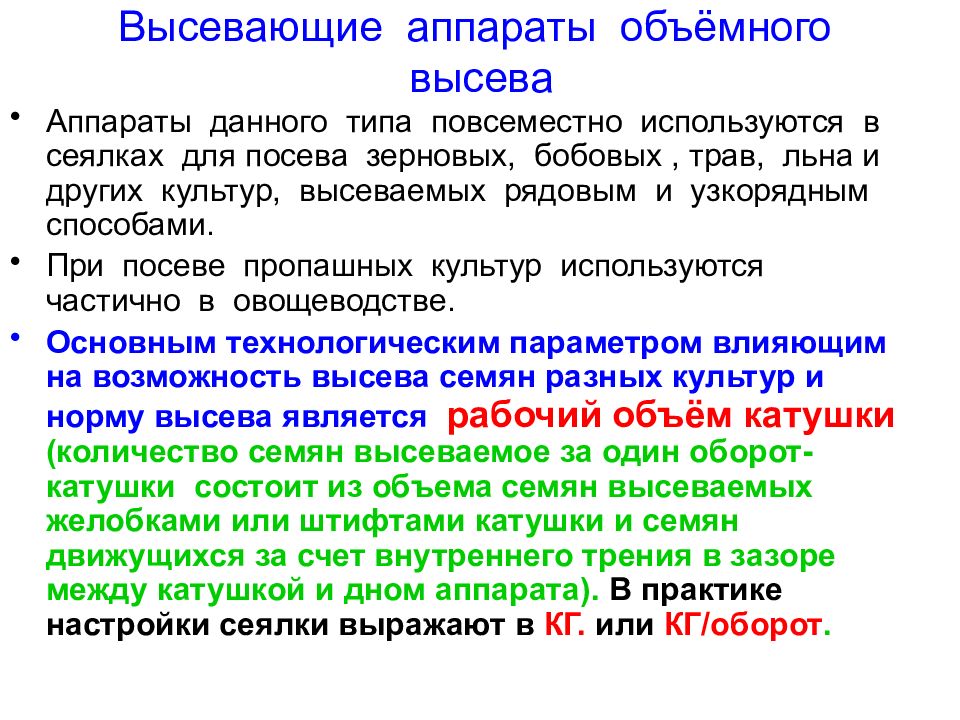

Аппараты данного типа повсеместно используются в сеялках для посева зерновых, бобовых, трав, льна и других культур, высеваемых рядовым и узкорядным способами. При посеве пропашных культур используются частично в овощеводстве. Основным технологическим параметром влияющим на возможность высева семян разных культур и норму высева является рабочий объём катушки (количество семян высеваемое за один оборот- катушки состоит из объема семян высеваемых желобками или штифтами катушки и семян движущихся за счет внутреннего трения в зазоре между катушкой и дном аппарата). В практике настройки сеялки выражают в КГ. или КГ/оборот.

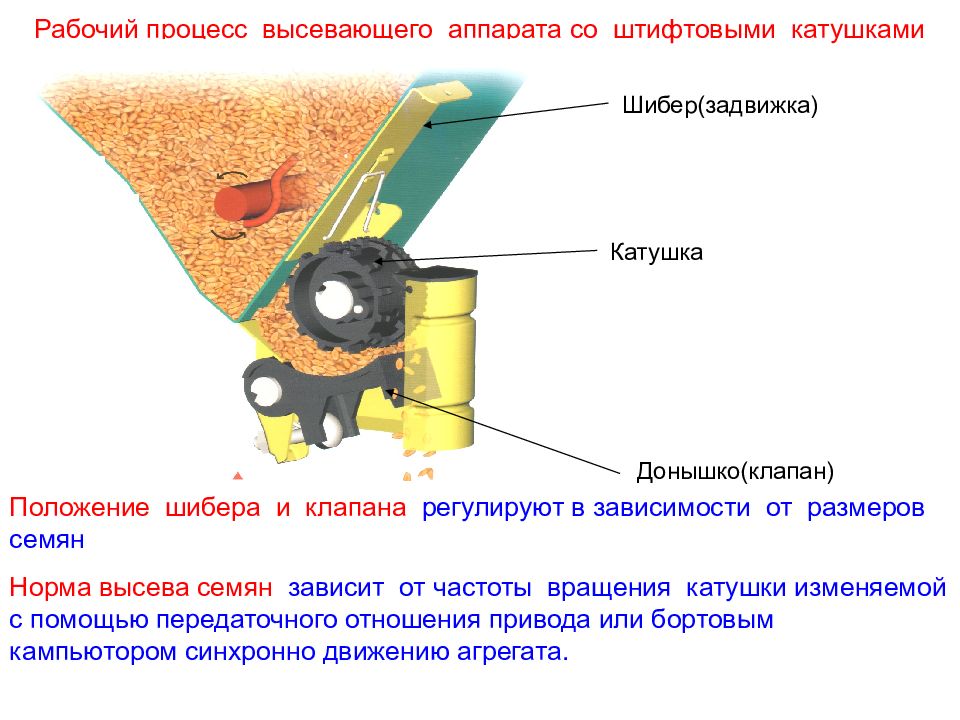

Шибер(задвижка) Катушка Донышко(клапан) Положение шибера и клапана регулируют в зависимости от размеров семян Норма высева семян зависит от частоты вращения катушки изменяемой с помощью передаточного отношения привода или бортовым кампьютором синхронно движению агрегата.
Положение клапана регулируют в зависимости от размеров семян Норма высева семян зависит от : -частоты вращения катушки изменяемой с помощью передаточного отношения привода; -длинны рабочей части желобков. Клапан Катушка

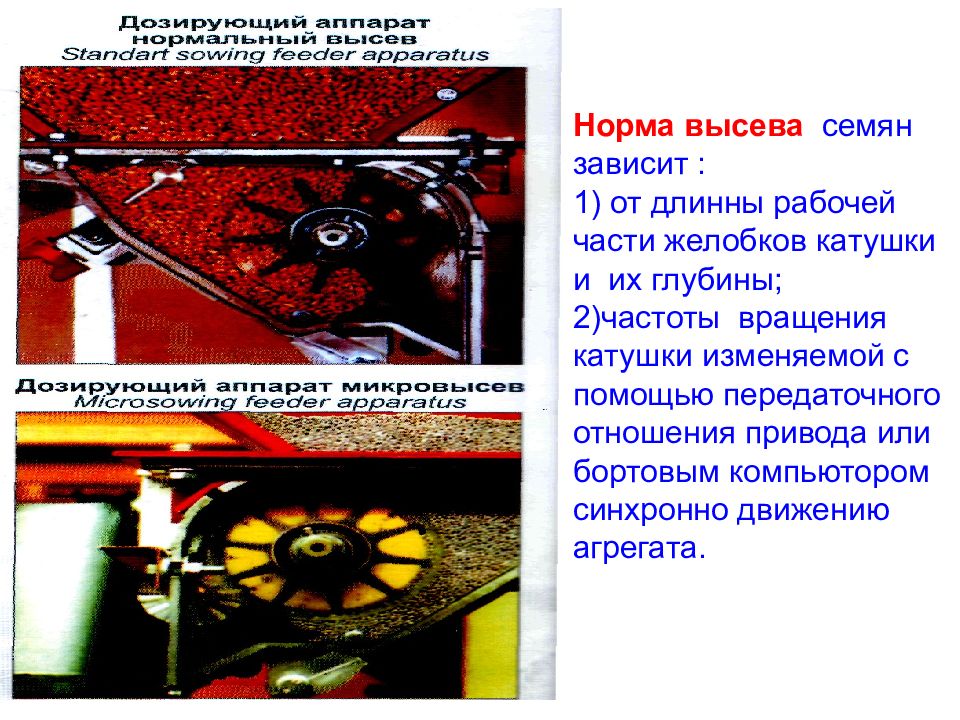

Норма высева семян зависит : 1) от длинны рабочей части желобков катушки и их глубины; 2)частоты вращения катушки изменяемой с помощью передаточного отношения привода или бортовым компьютором синхронно движению агрегата.

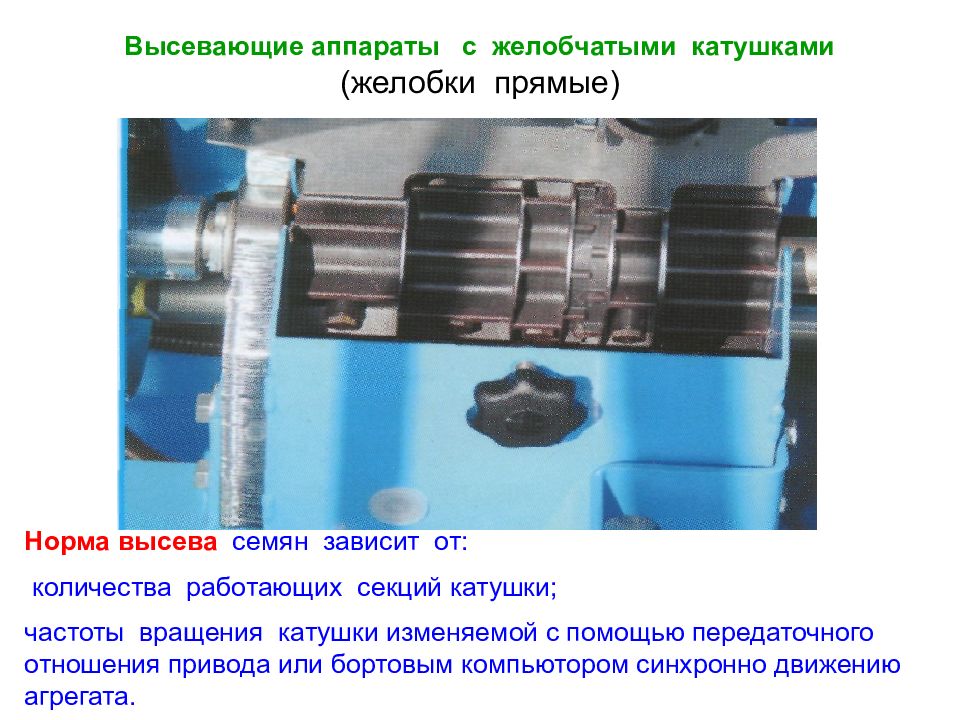

Норма высева семян зависит от: количества работающих секций катушки; частоты вращения катушки изменяемой с помощью передаточного отношения привода или бортовым компьютором синхронно движению агрегата.

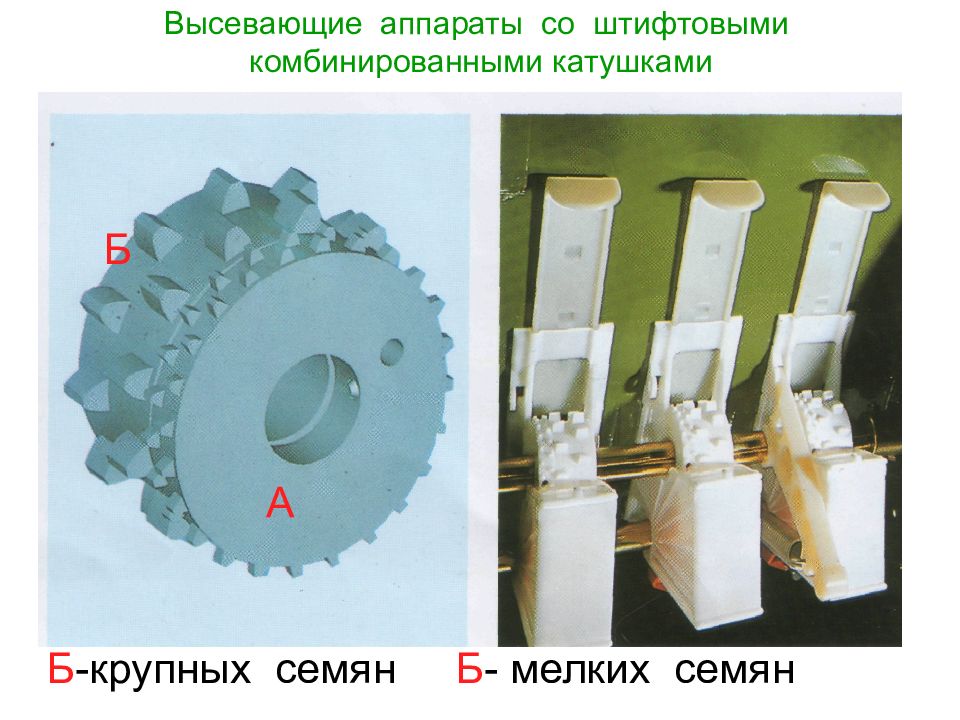

А Б Б -крупных семян Б - мелких семян

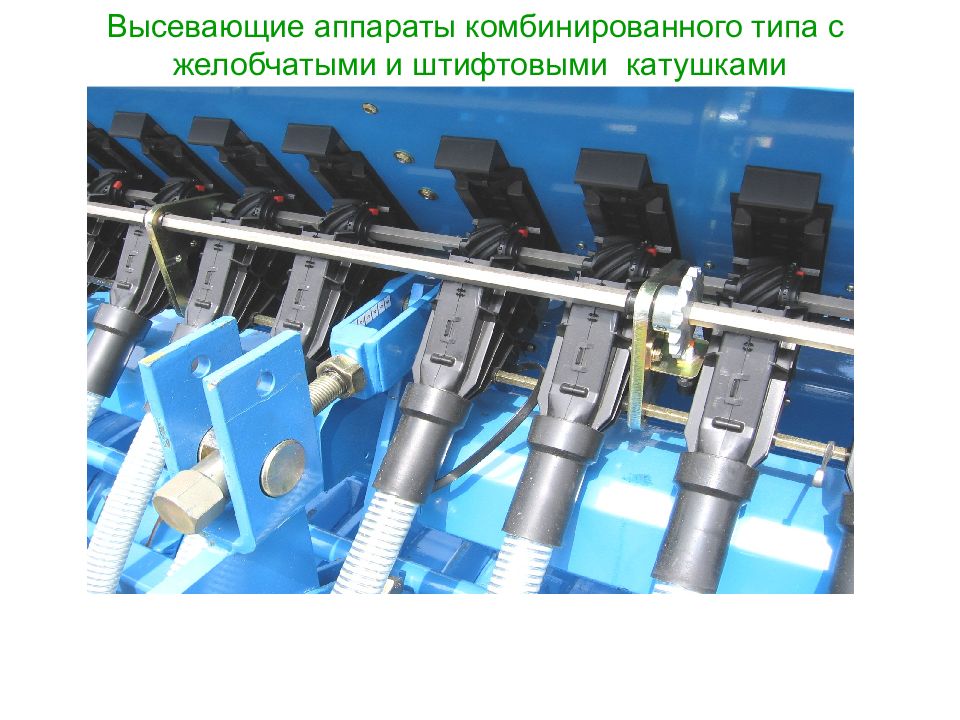

Высевающие аппараты комбинированного типа с желобчатыми и штифтовыми катушками

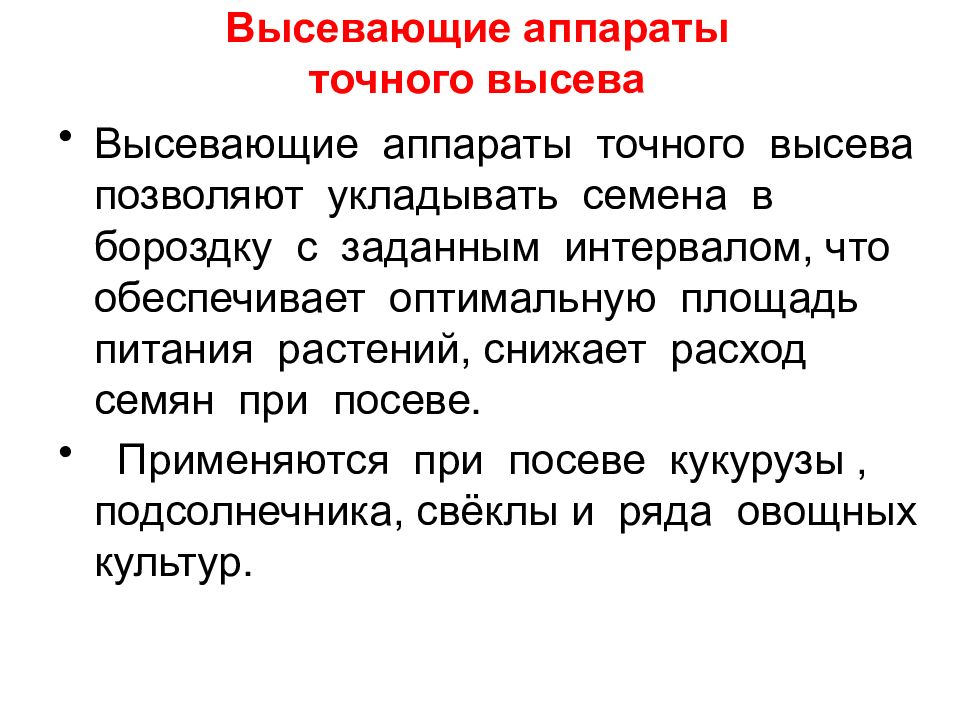

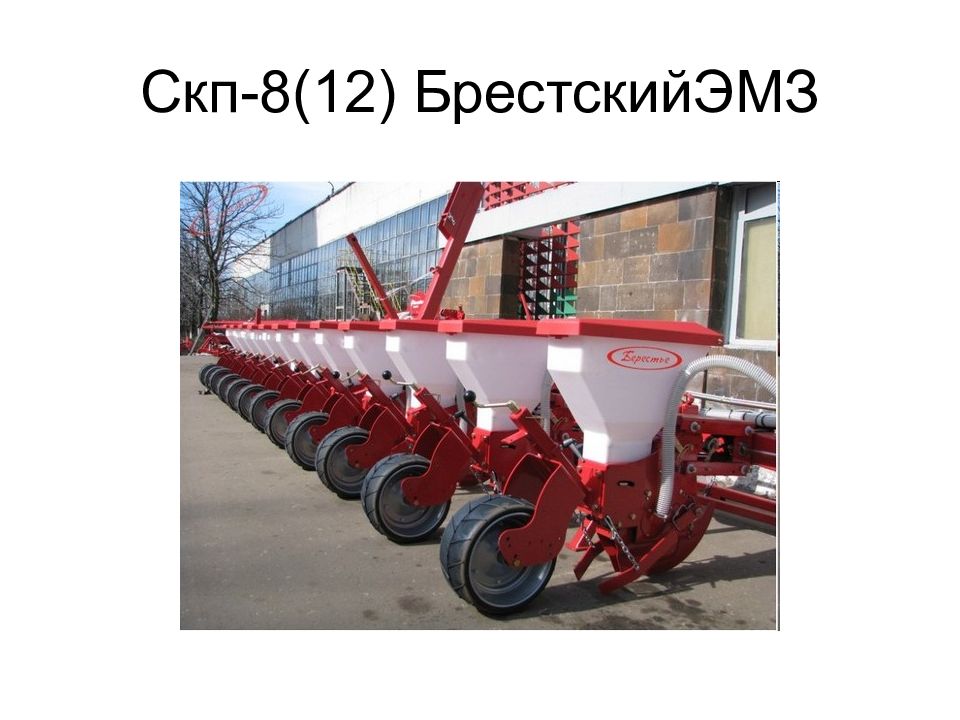

Высевающие аппараты точного высева позволяют укладывать семена в бороздку с заданным интервалом, что обеспечивает оптимальную площадь питания растений, снижает расход семян при посеве. Применяются при посеве кукурузы, подсолнечника, свёклы и ряда овощных культур.

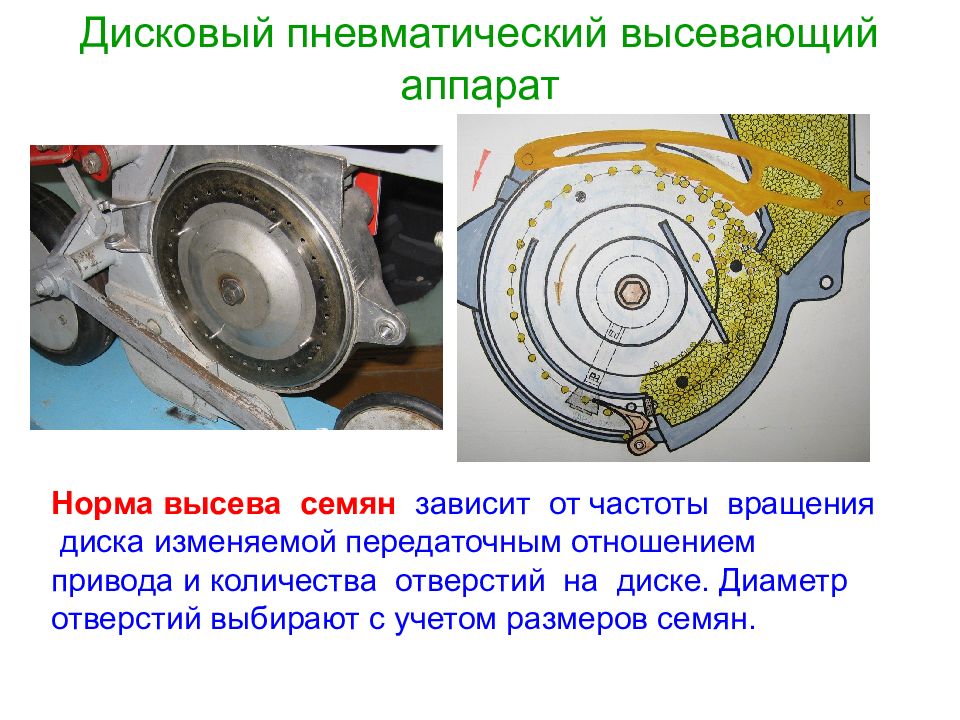

Дисковый пневматический высевающий аппарат Норма высева семян зависит от частоты вращения диска изменяемой передаточным отношением привода и количества отверстий на диске. Диаметр отверстий выбирают с учетом размеров семян.

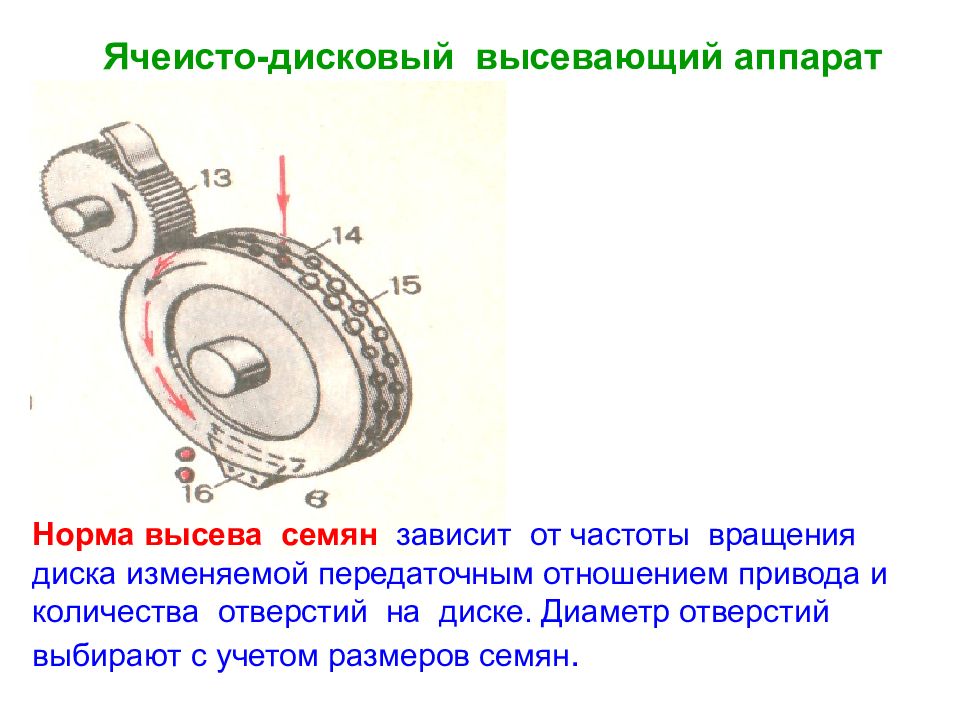

Норма высева семян зависит от частоты вращения диска изменяемой передаточным отношением привода и количества отверстий на диске. Диаметр отверстий выбирают с учетом размеров семян.
ВОПРОС №4 ТИПЫ СОШНИКОВ

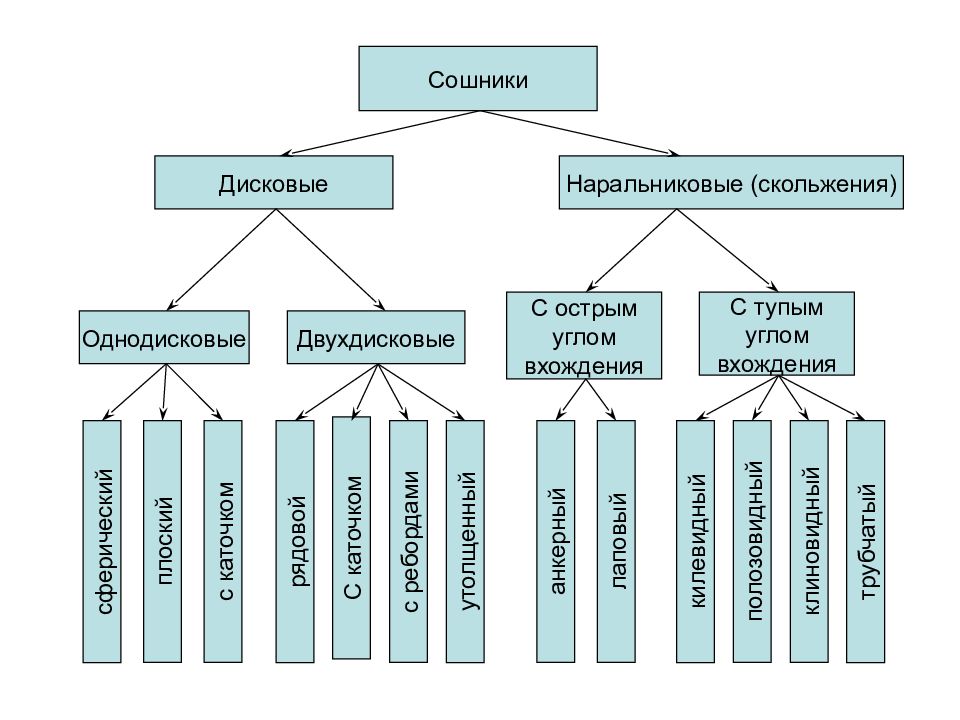

Однодисковые Двухдисковые плоский с каточком Дисковые С острым углом вхождения С тупым углом вхождения анкерный лаповый Наральниковые (скольжения) полозовидный клиновидный Сошники килевидный трубчатый сферический С каточком с ребордами рядовой утолщенный

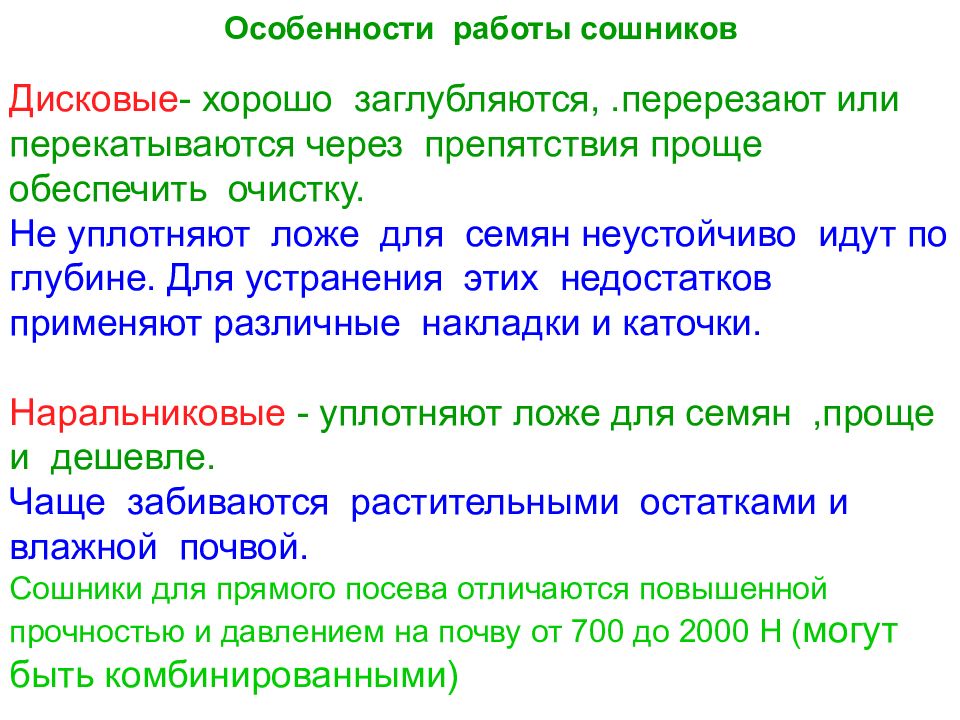

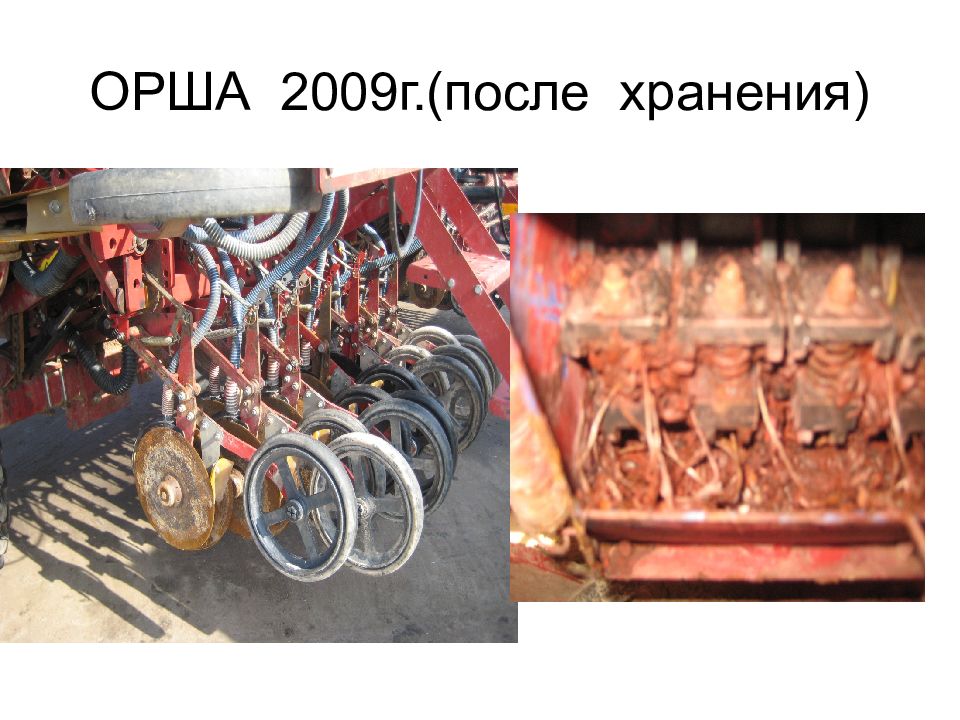

Дисковые - хорошо заглубляются,.перерезают или перекатываются через препятствия проще обеспечить очистку. Не уплотняют ложе для семян неустойчиво идут по глубине. Для устранения этих недостатков применяют различные накладки и каточки. Наральниковые - уплотняют ложе для семян,проще и дешевле. Чаще забиваются растительными остатками и влажной почвой. Сошники для прямого посева отличаются повышенной прочностью и давлением на почву от 700 до 2000 Н ( могут быть комбинированными)

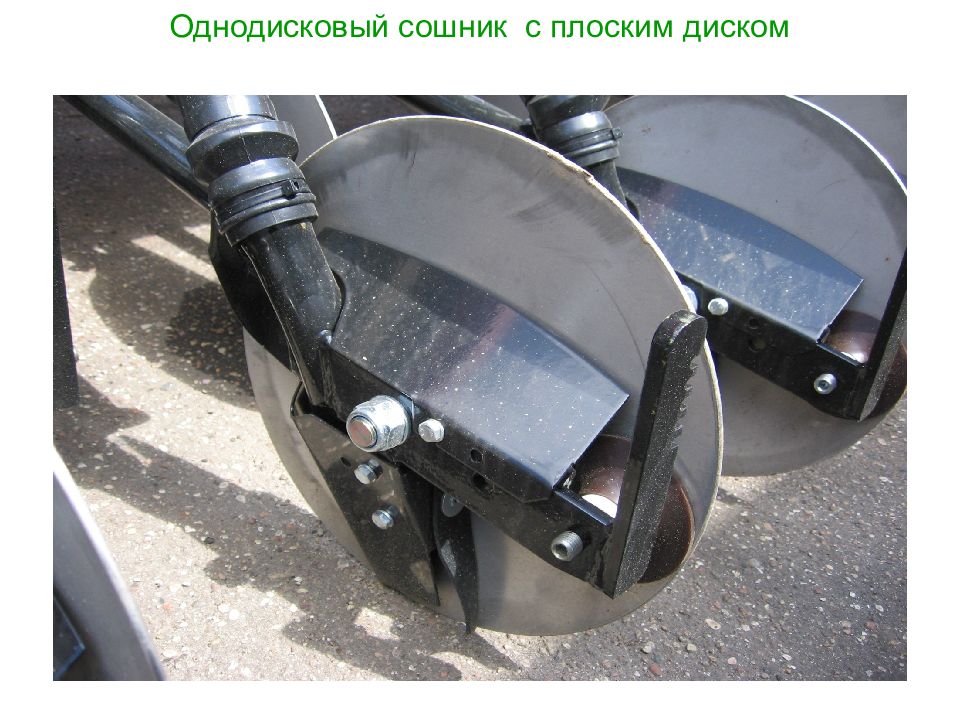

Однодисковый сошник с плоским диском

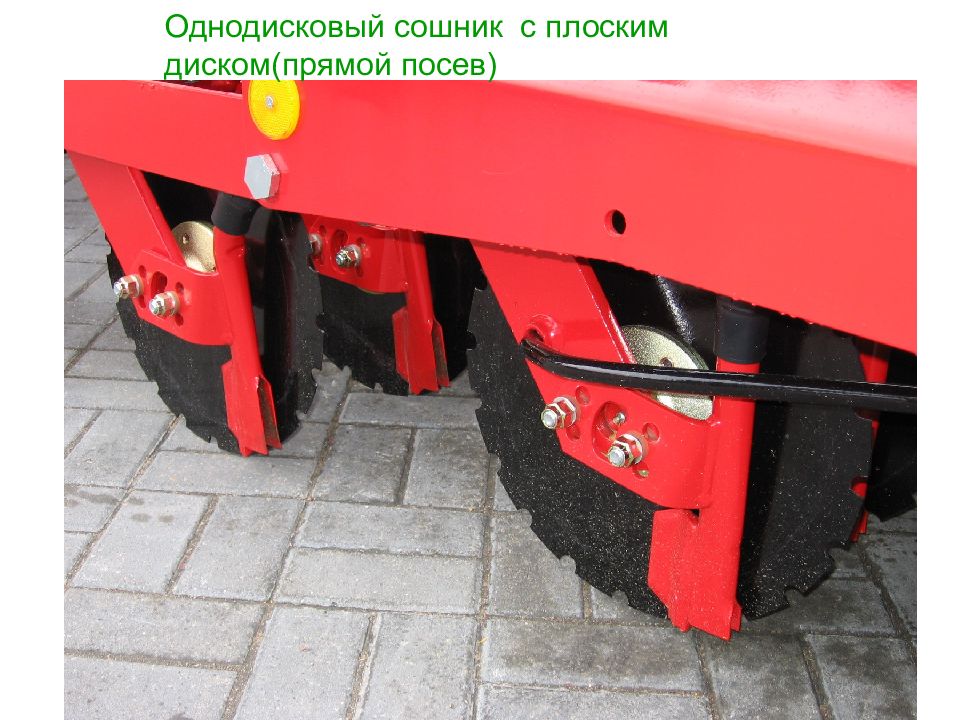

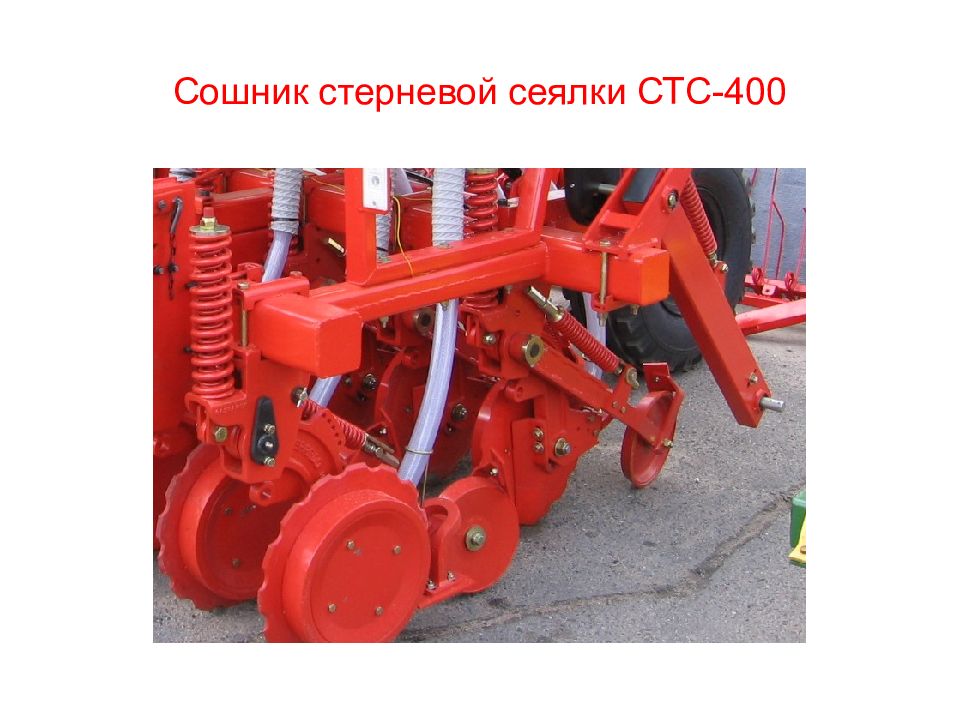

Однодисковый сошник с плоским диском(прямой посев)

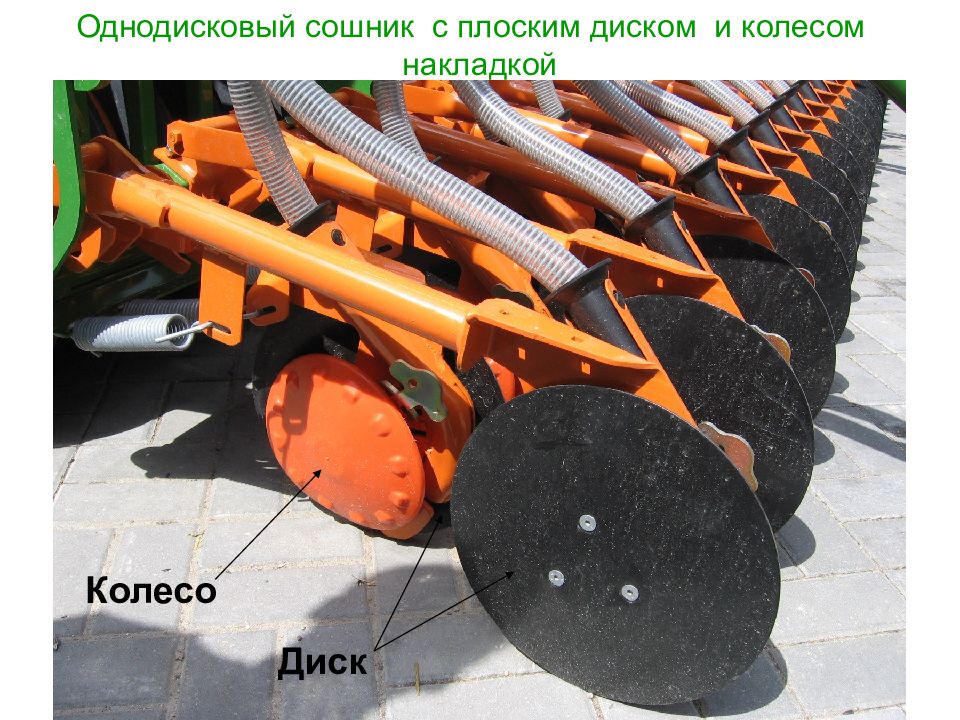

Однодисковый сошник с плоским диском и колесом накладкой Колесо Диск

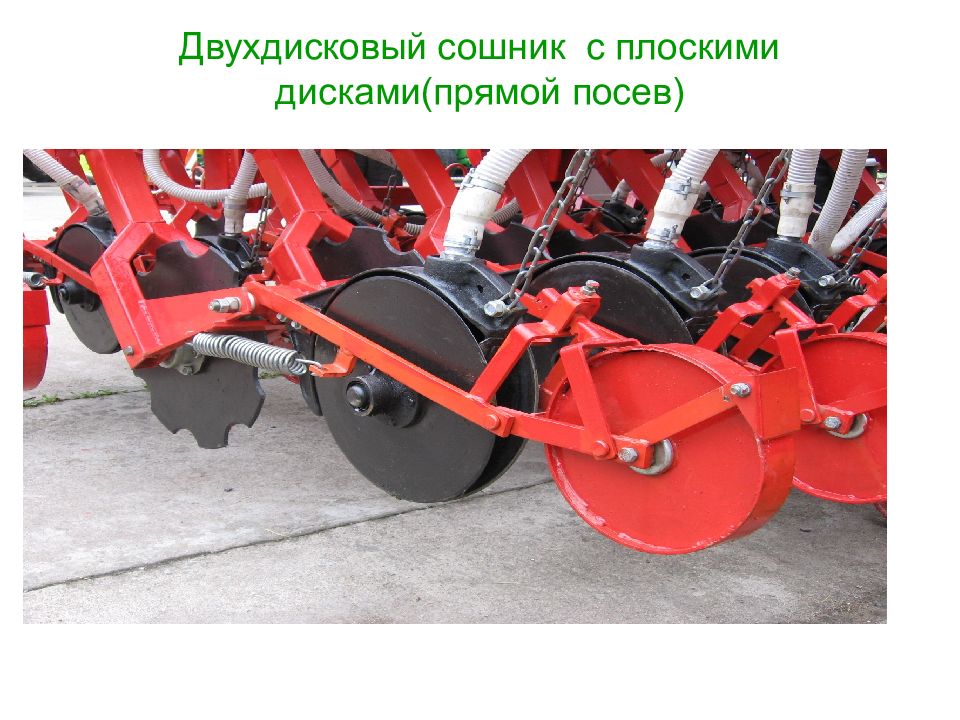

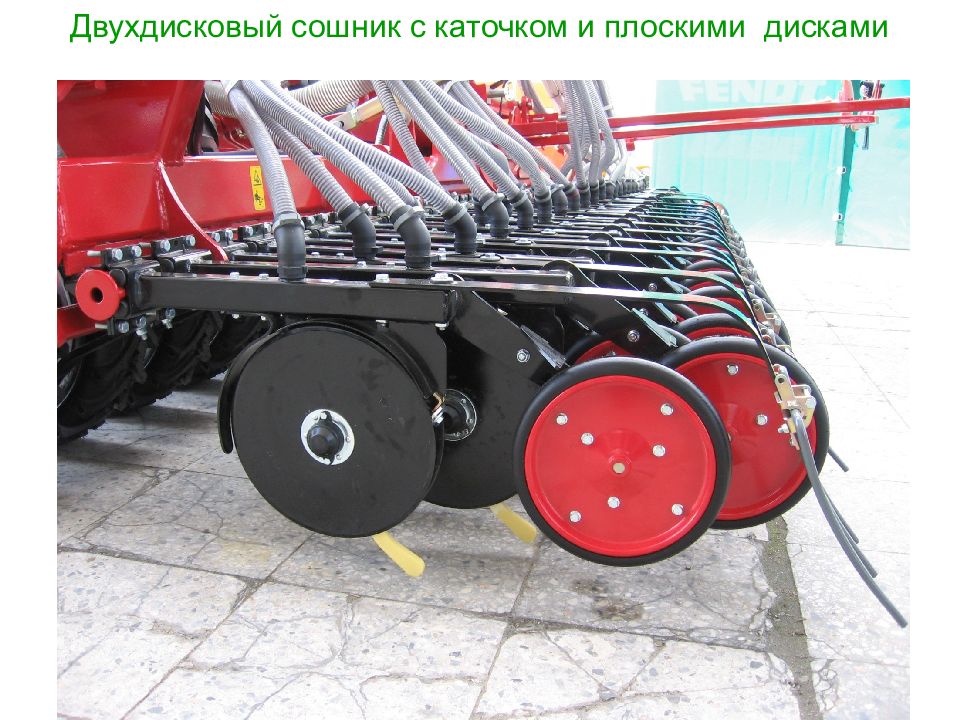

Двухдисковый сошник с каточком и плоскими дисками

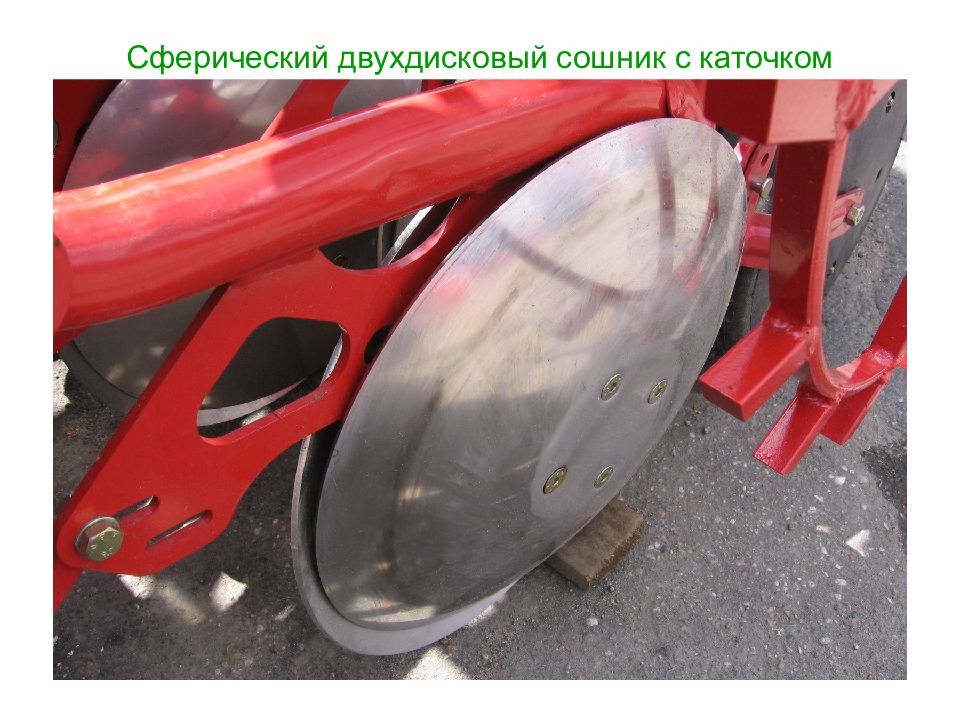

Сферический двухдисковый сошник с каточком

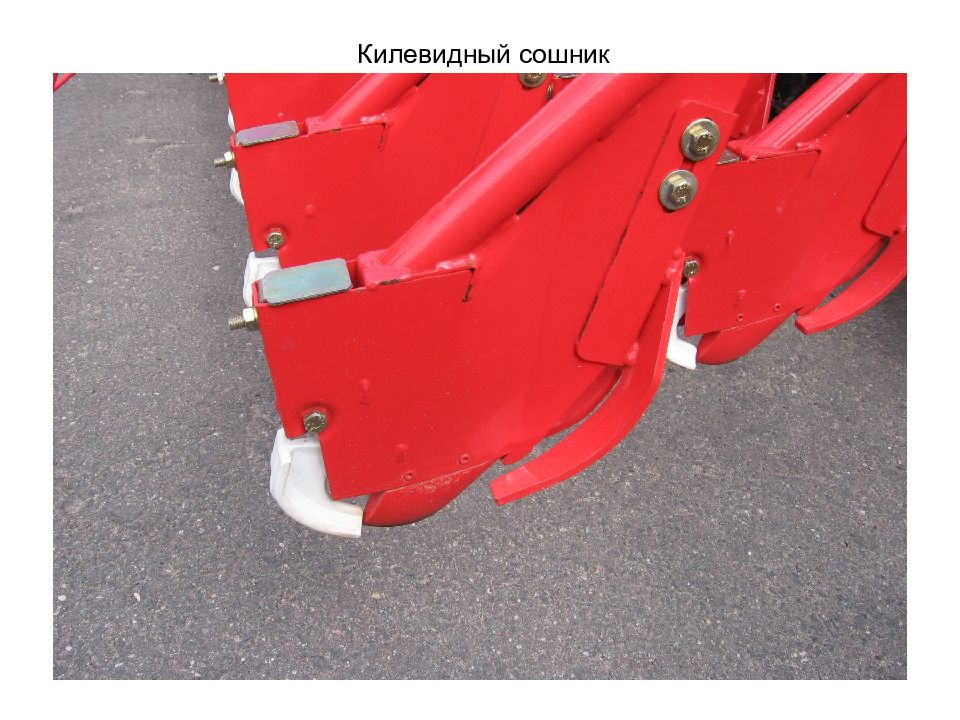

Килевидный сошник

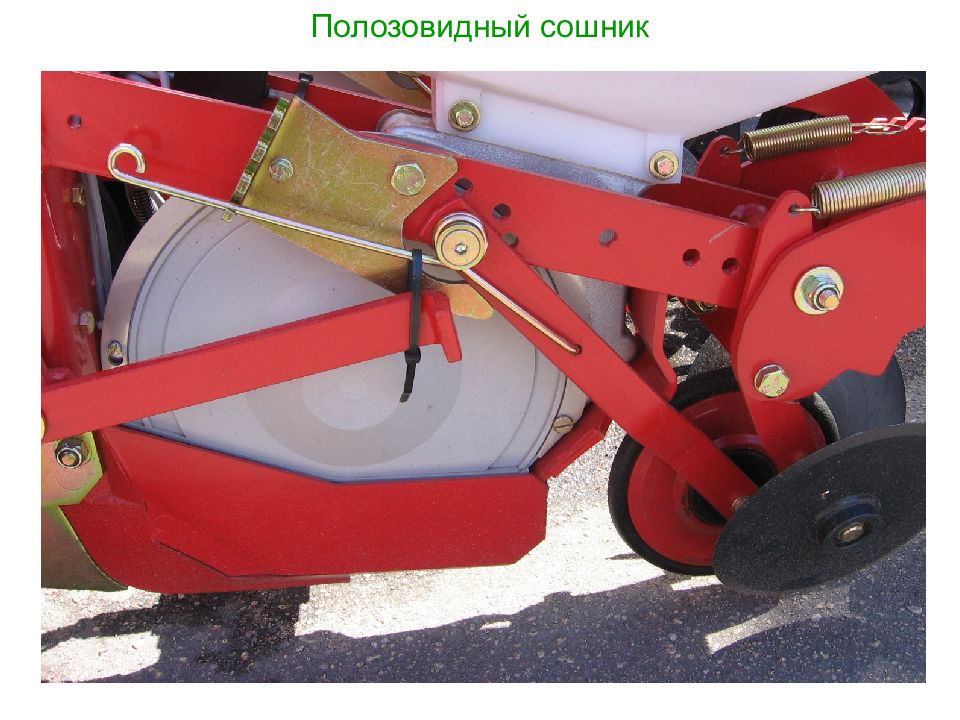

Полозовидный сошник

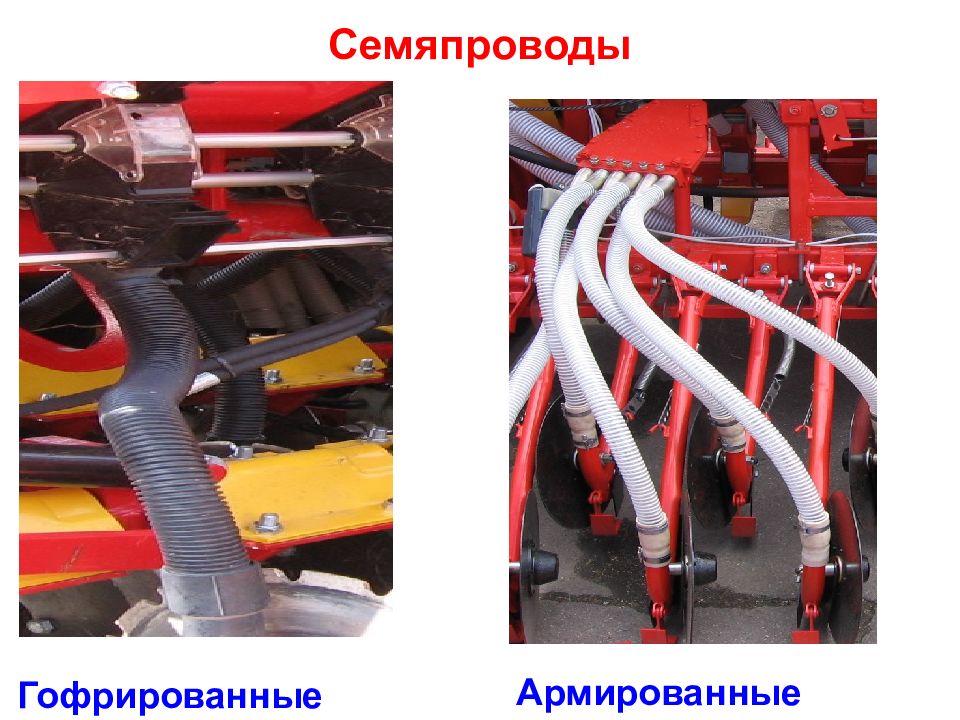

Гофрированные Армированные

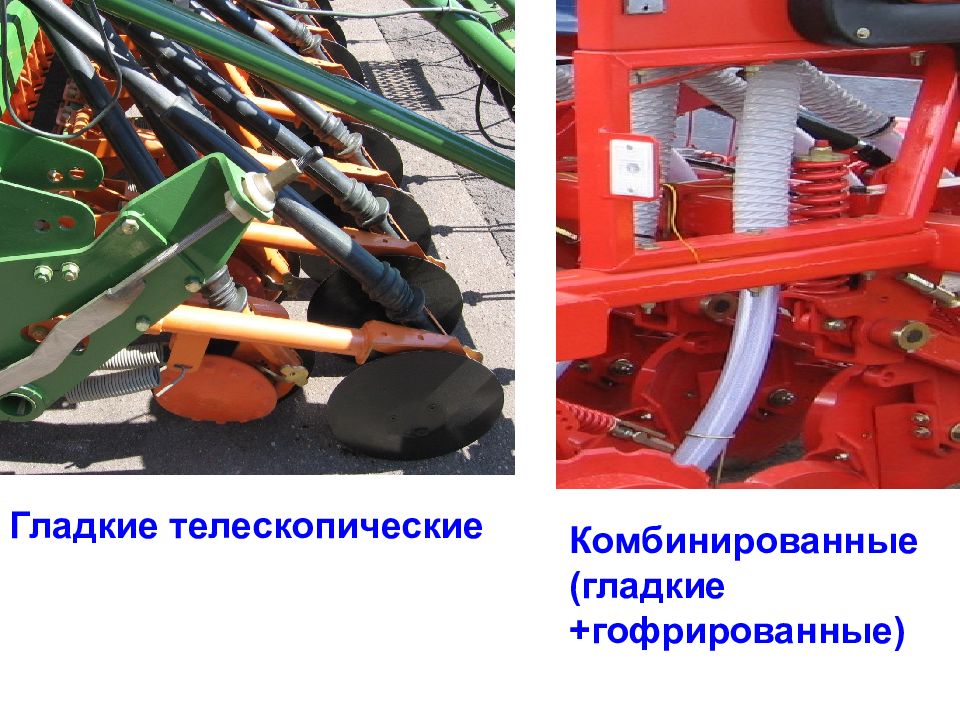

Гладкие телескопические Комбинированные (гладкие +гофрированные)
ВОПРОС 5. ЗАДЕЛЫВАЮЩИЕ РАБОЧИЕ ОРГАНЫ

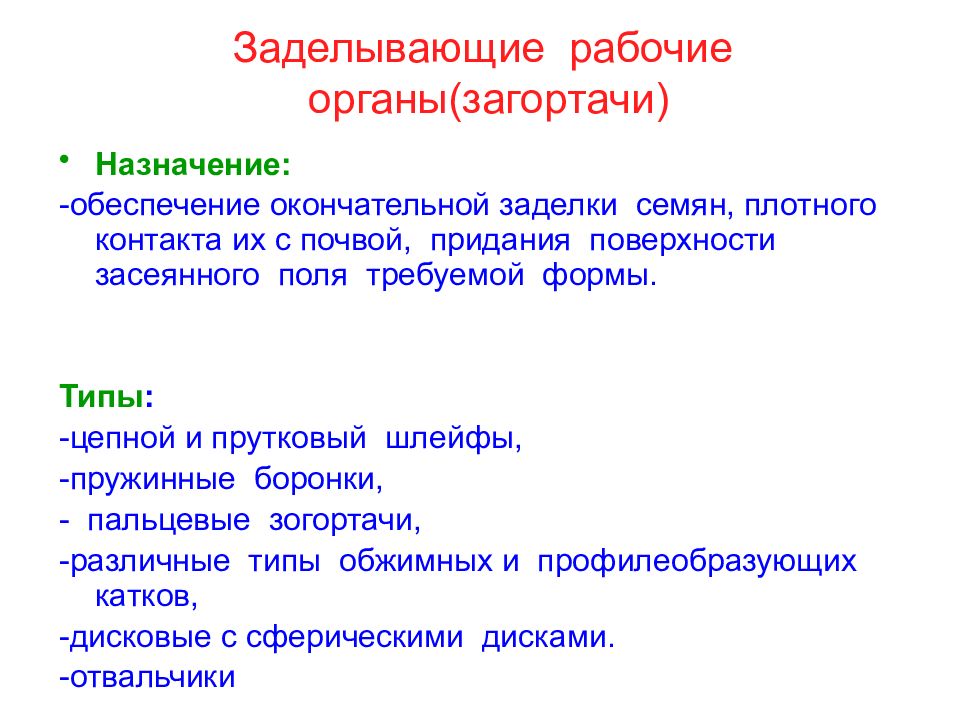

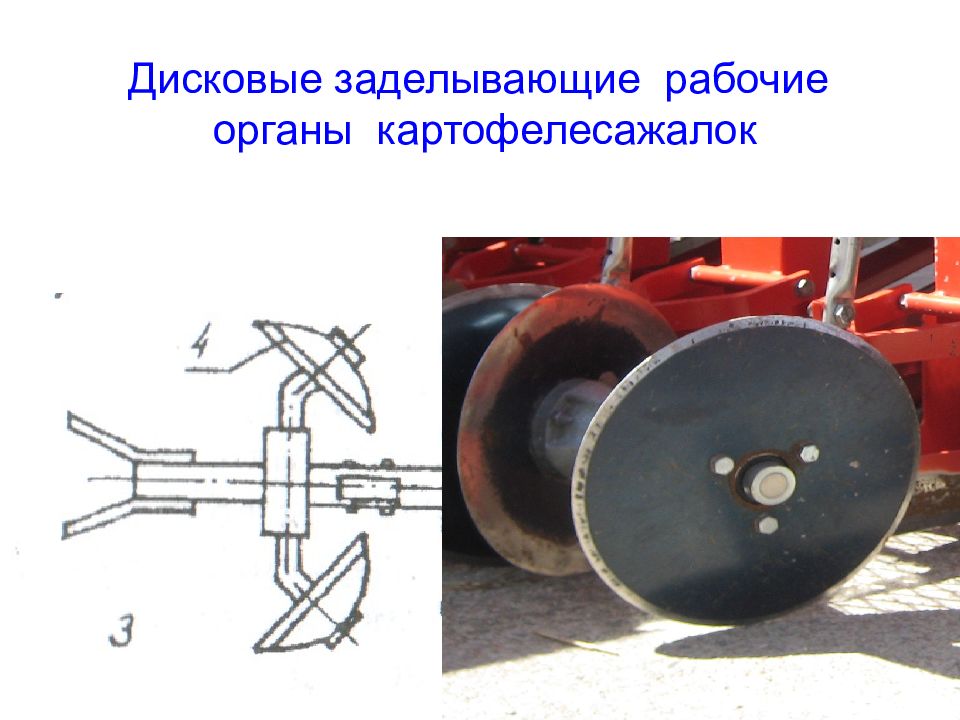

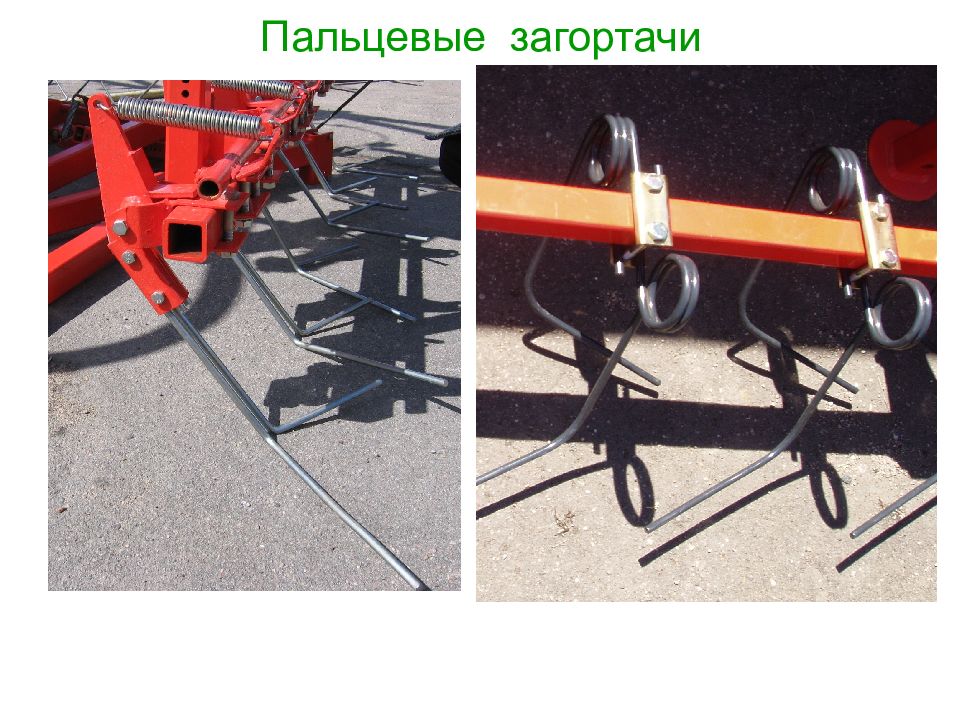

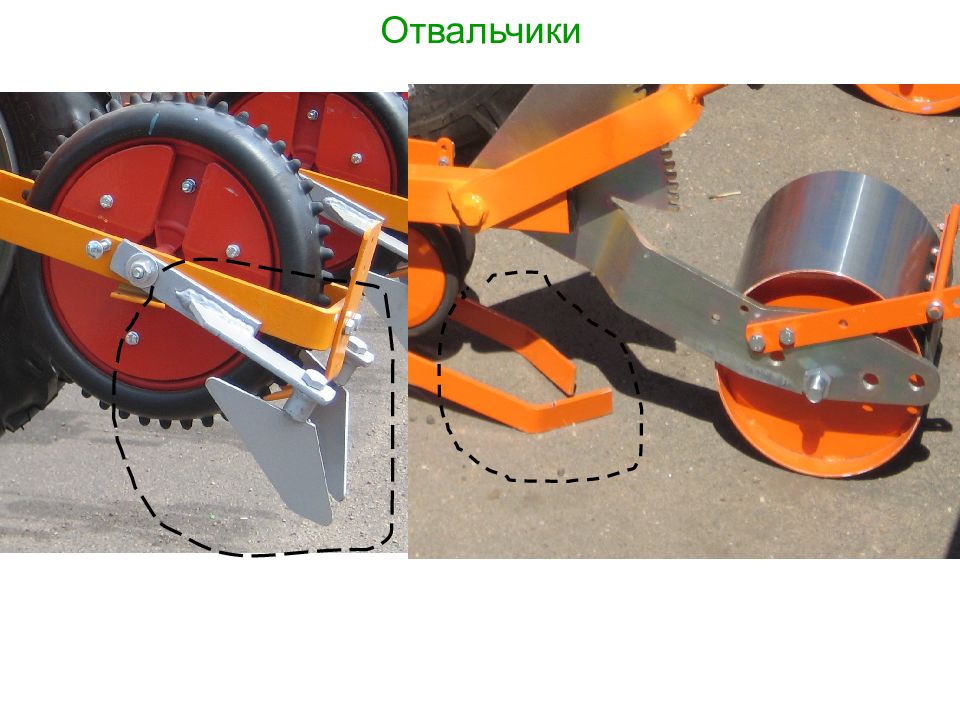

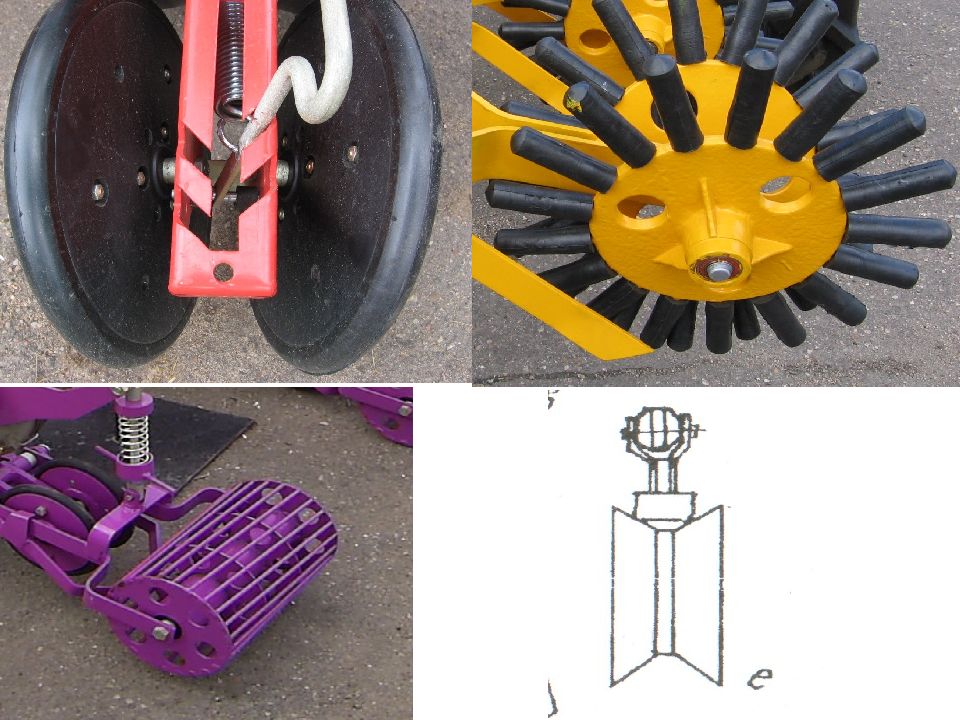

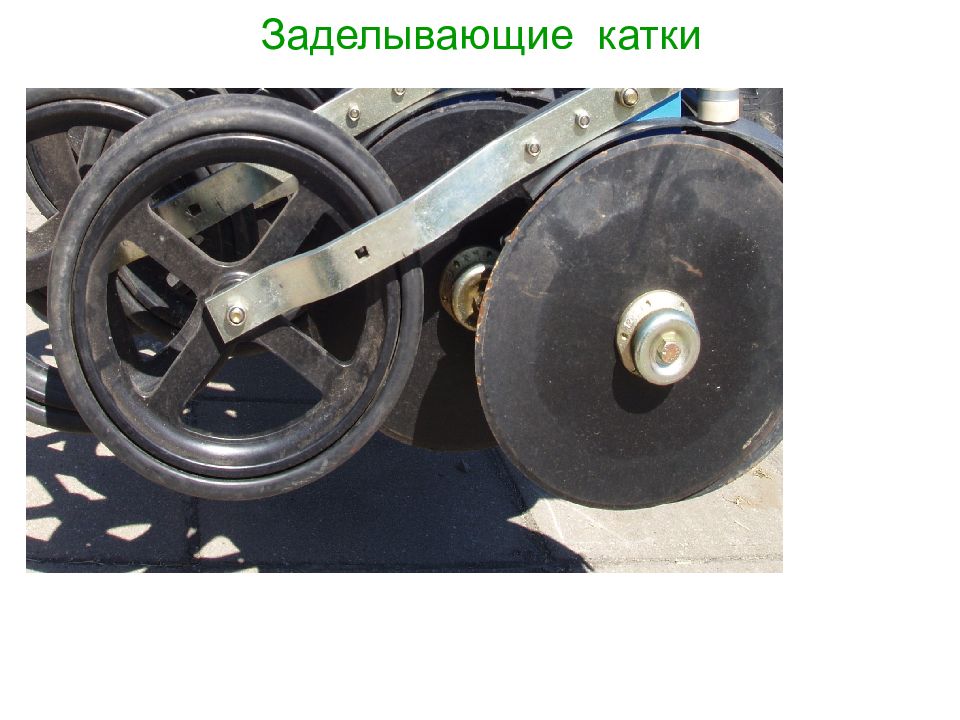

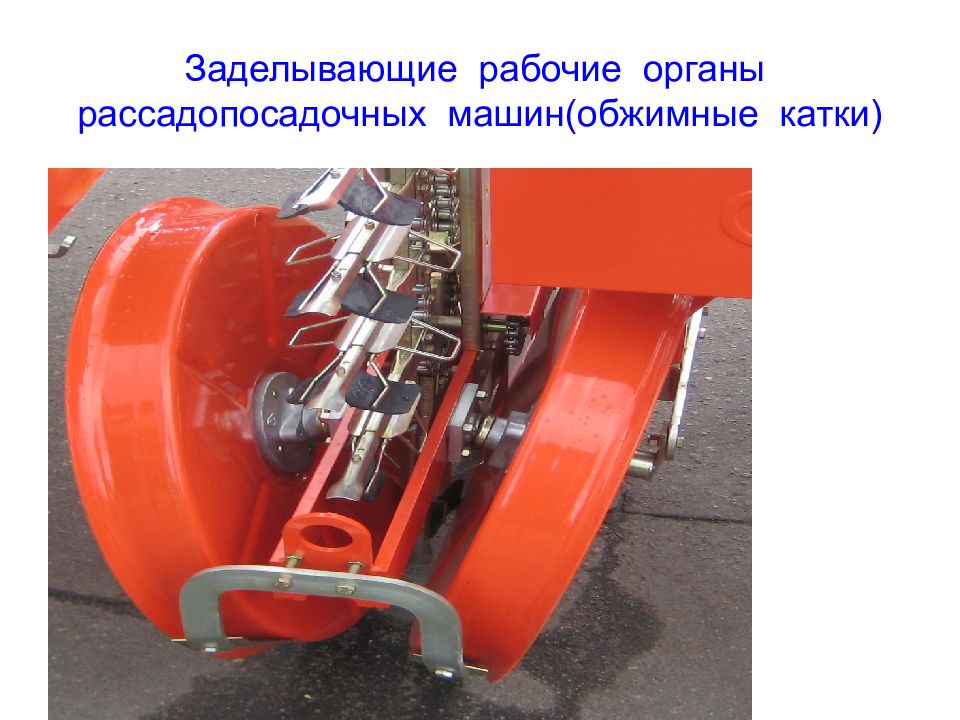

Назначение: -обеспечение окончательной заделки семян, плотного контакта их с почвой, придания поверхности засеянного поля требуемой формы. Типы : -цепной и прутковый шлейфы, -пружинные боронки, - пальцевые зогортачи, -различные типы обжимных и профилеобразующих катков, -дисковые с сферическими дисками. -отвальчики

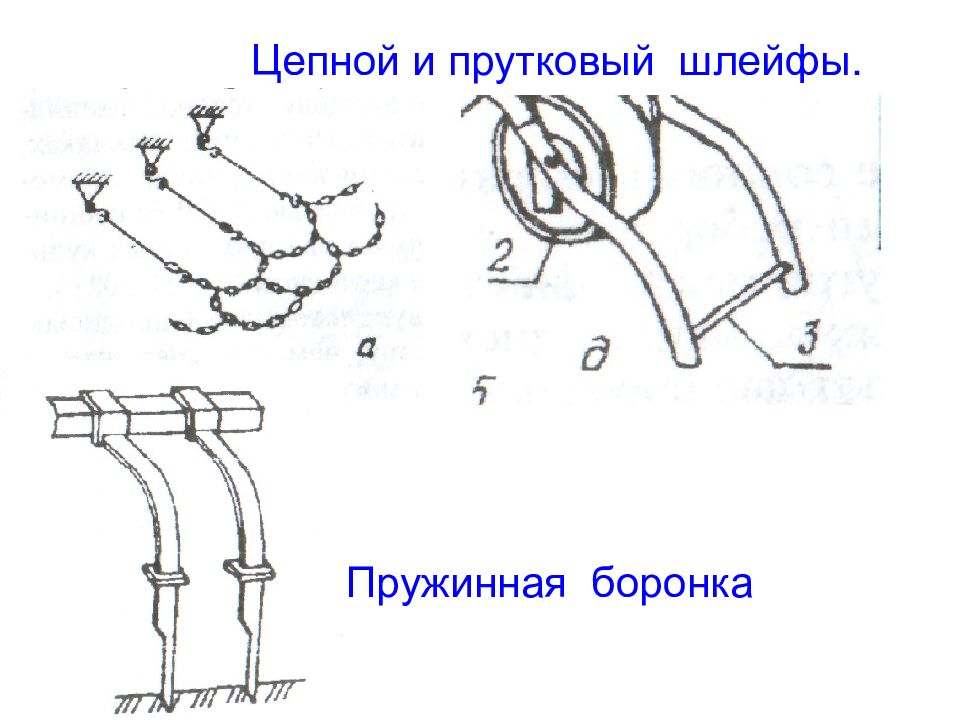

Цепной и прутковый шлейфы. Пружинная боронка
ВОПРОС 6. ПОСАДОЧНЫЕ МАШИНЫ.

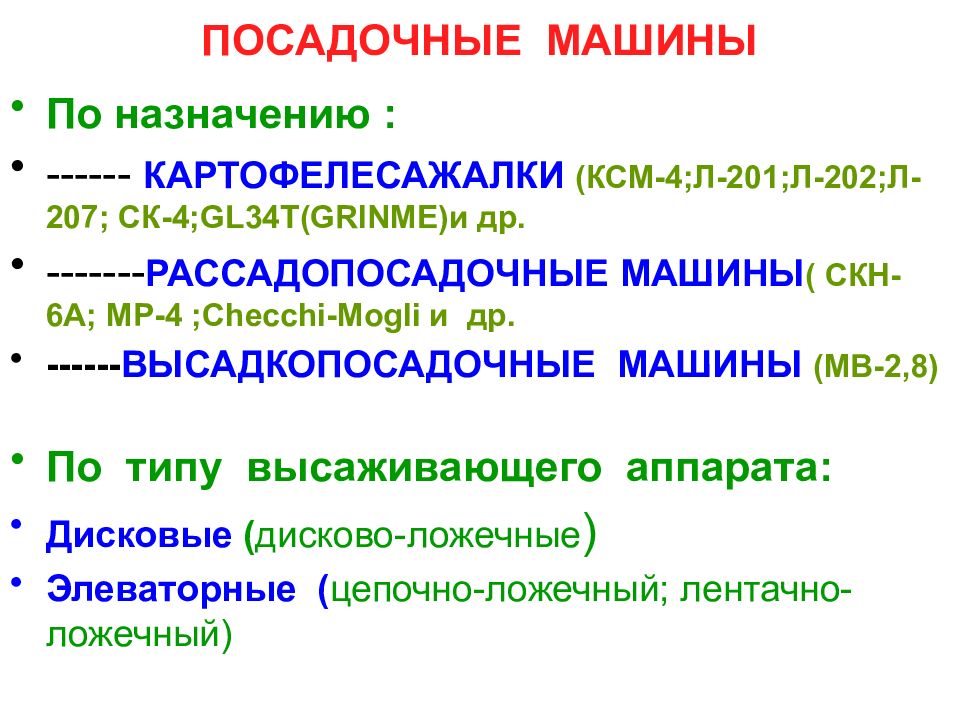

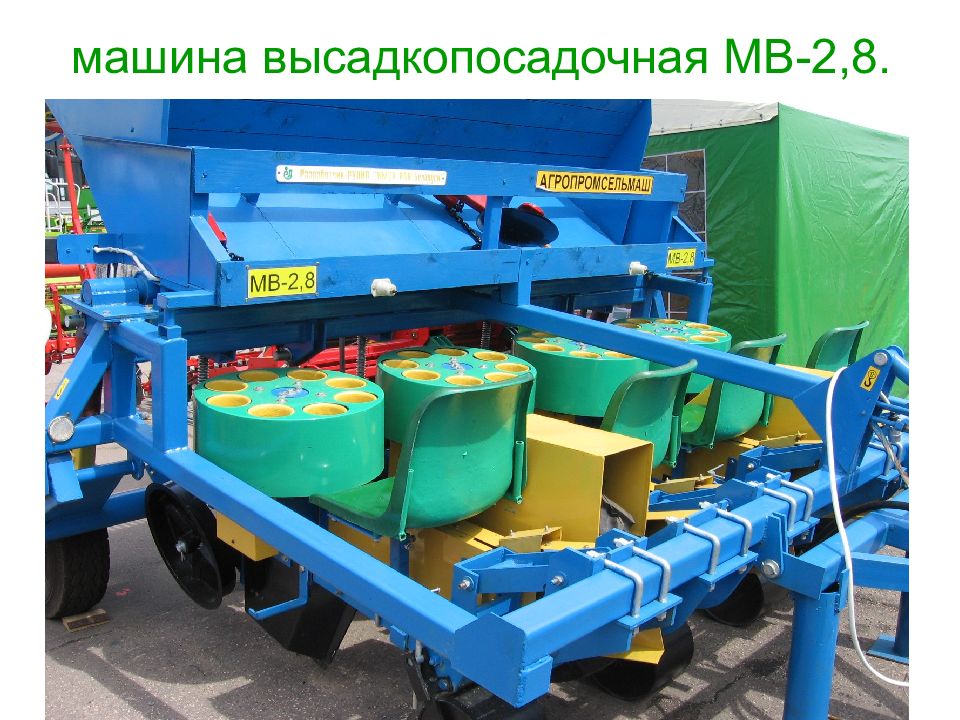

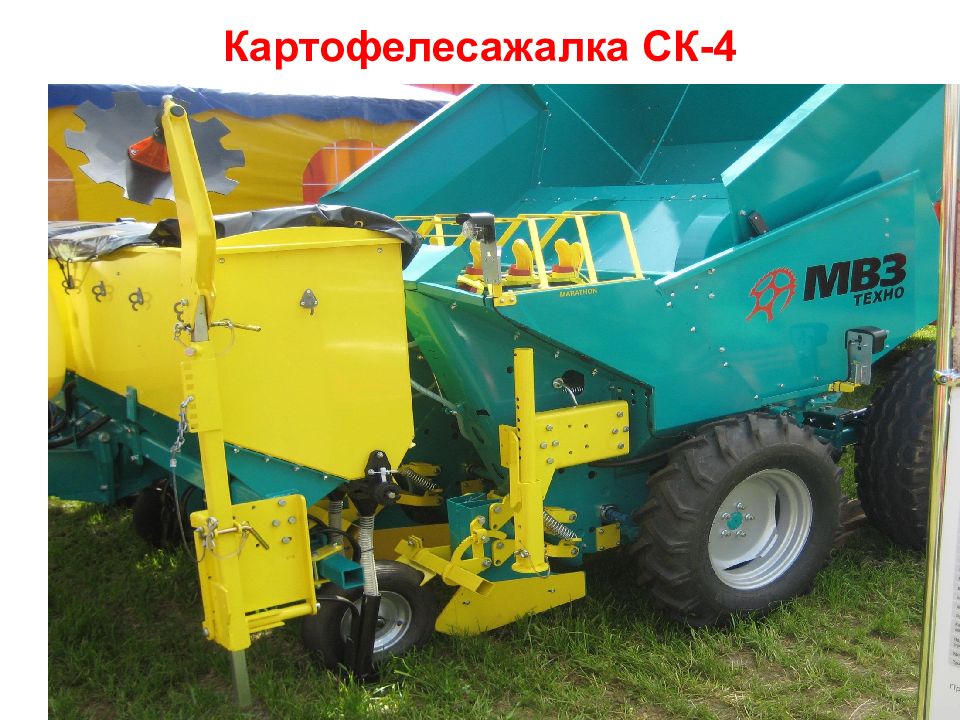

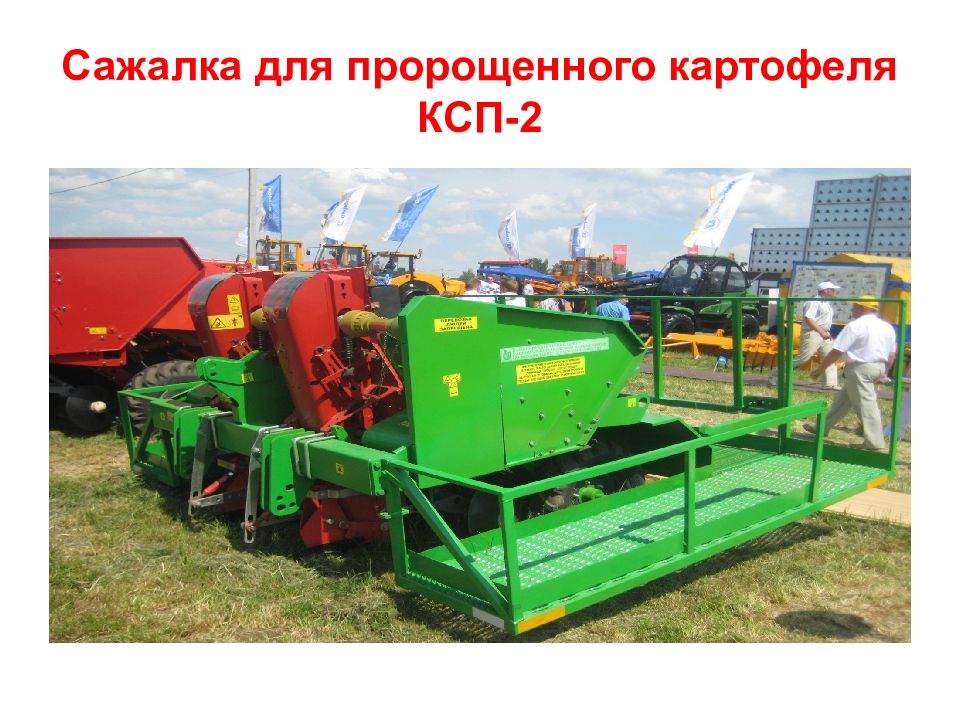

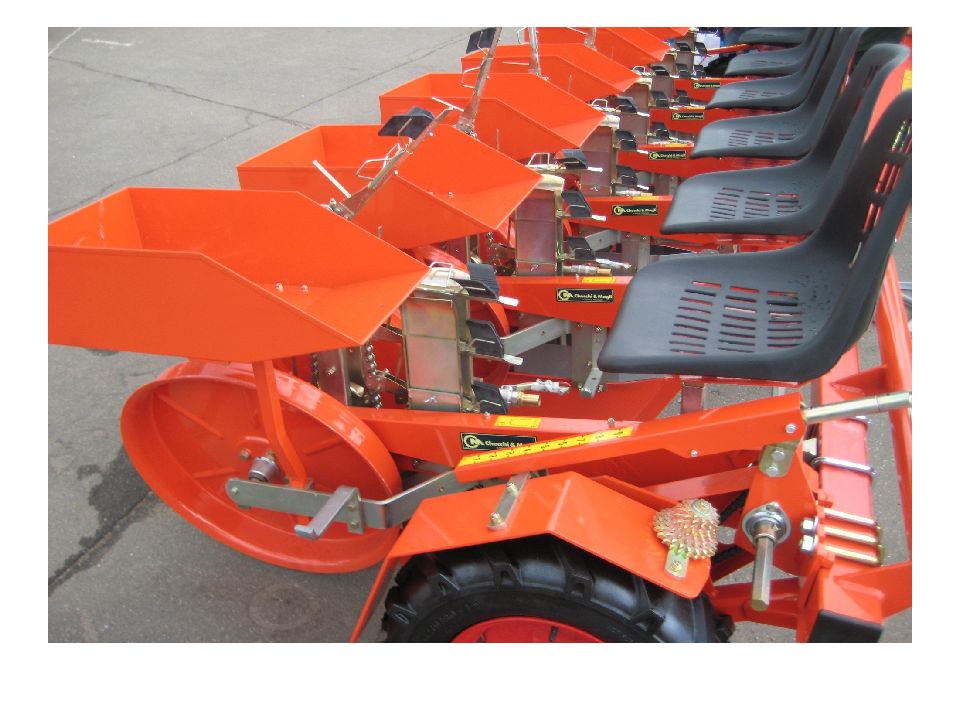

По назначению : ------ КАРТОФЕЛЕСАЖАЛКИ (КСМ-4;Л-201;Л-202;Л-207; СК-4; GL34T(GRINME) и др. ------- РАССАДОПОСАДОЧНЫЕ МАШИНЫ ( СКН-6А; МР-4 ; Checchi-Mogli и др. ------ ВЫСАДКОПОСАДОЧНЫЕ МАШИНЫ (МВ-2,8) По типу высаживающего аппарата: Дисковые ( дисково-ложечные ) Элеваторные ( цепочно-ложечный; лентачно- ложечный)

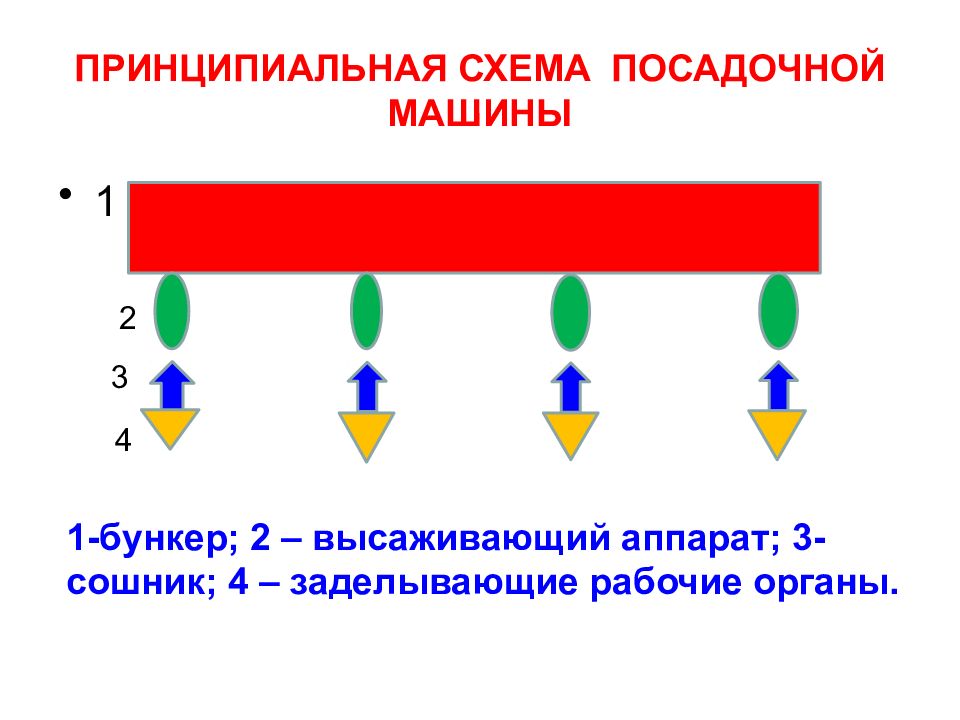

1 2 3 4 1-бункер; 2 – высаживающий аппарат; 3-сошник; 4 – заделывающие рабочие органы.

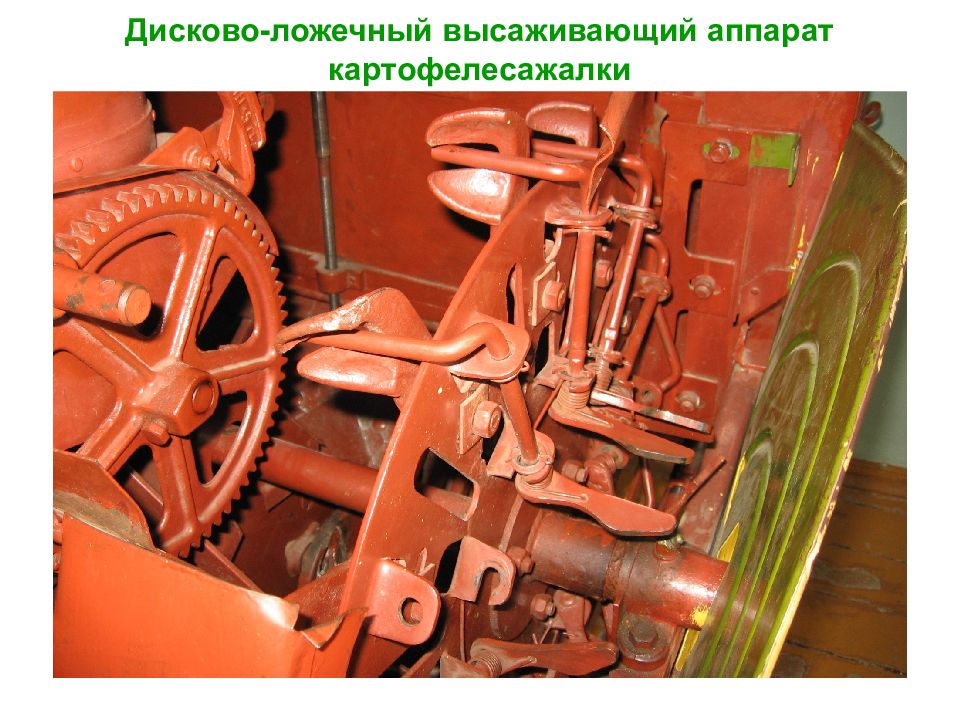

Дисково-ложечный высаживающий аппарат картофелесажалки

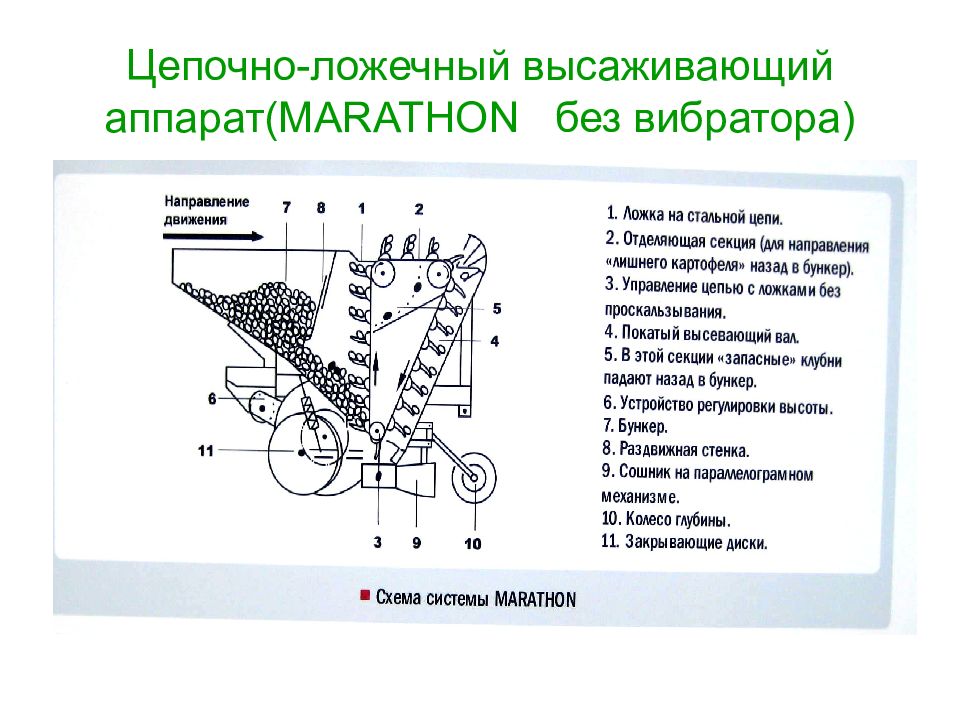

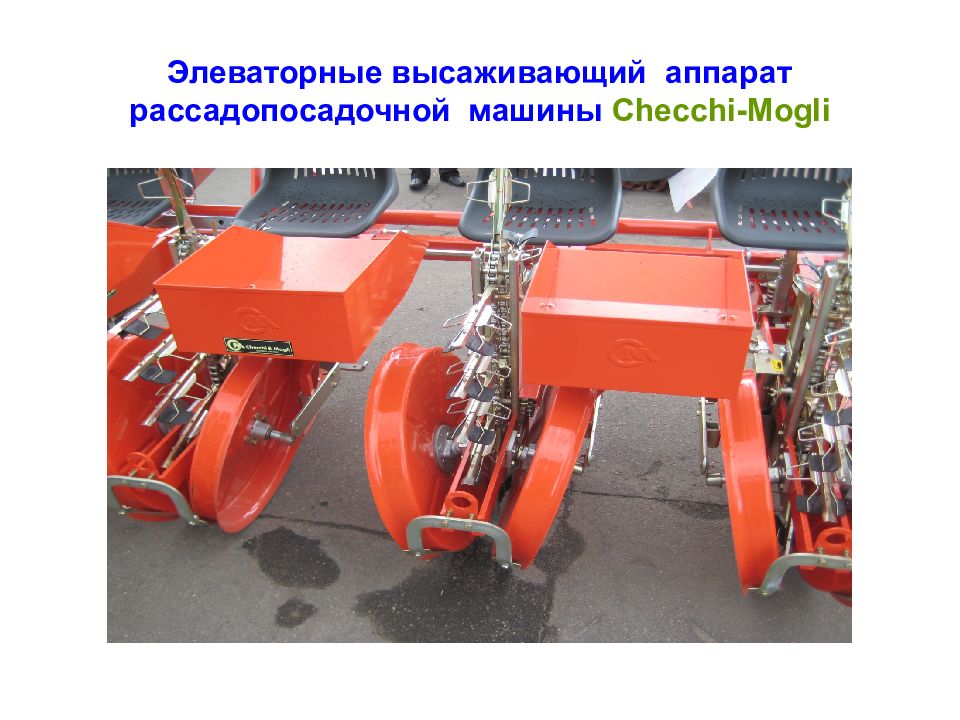

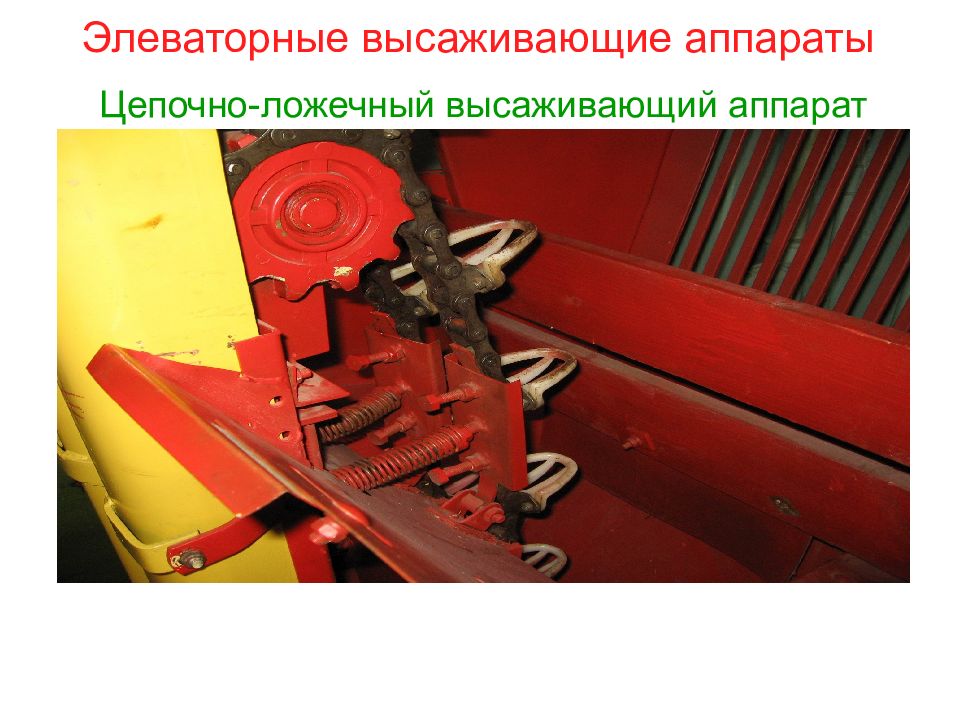

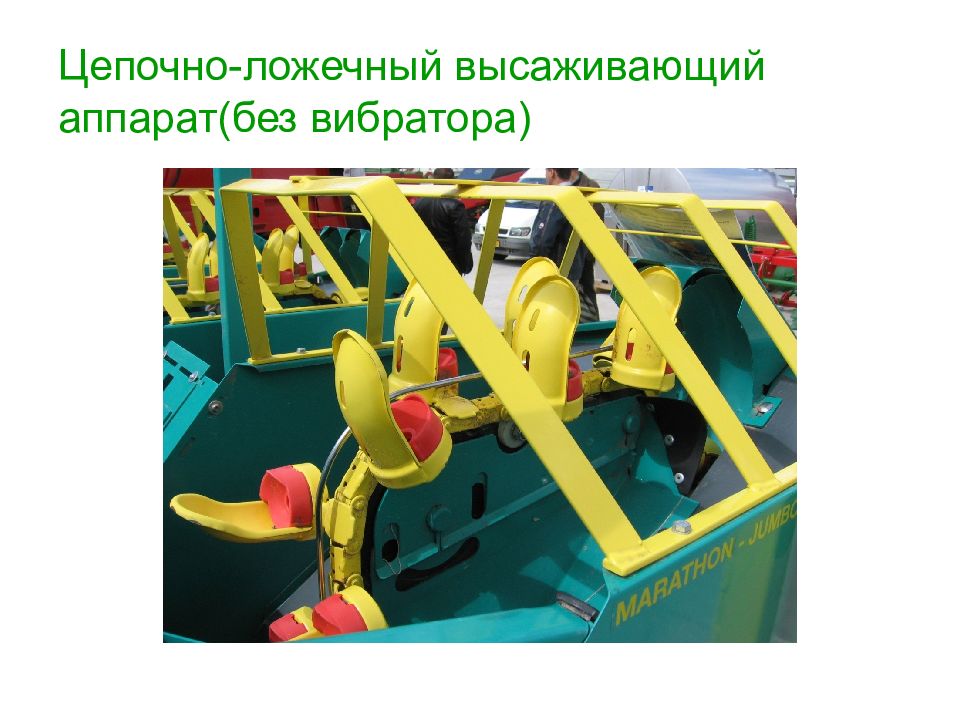

Элеваторные высаживающие аппараты Цепочно-ложечный высаживающий аппарат

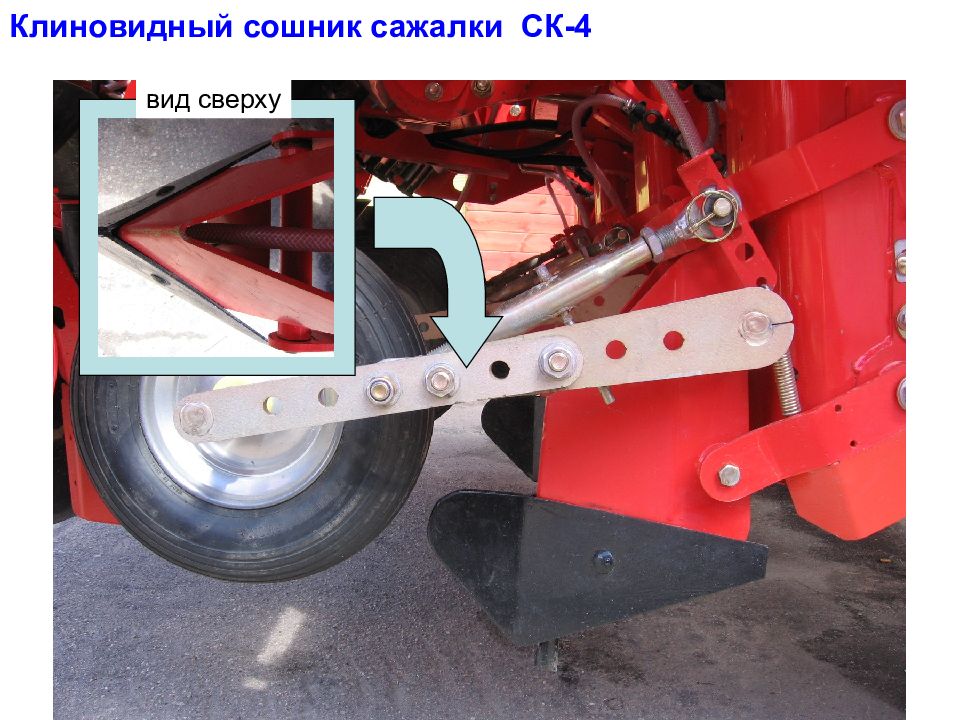

Клиновидный сошник сажалки СК-4 вид сверху

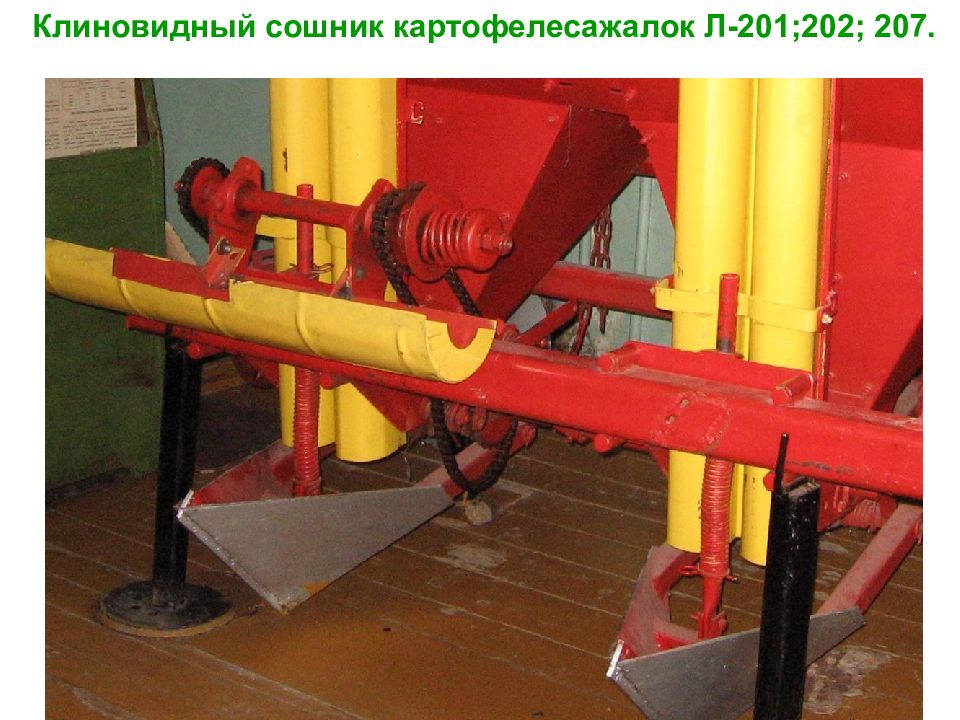

Клиновидный сошник картофелесажалок Л-201;202; 207.

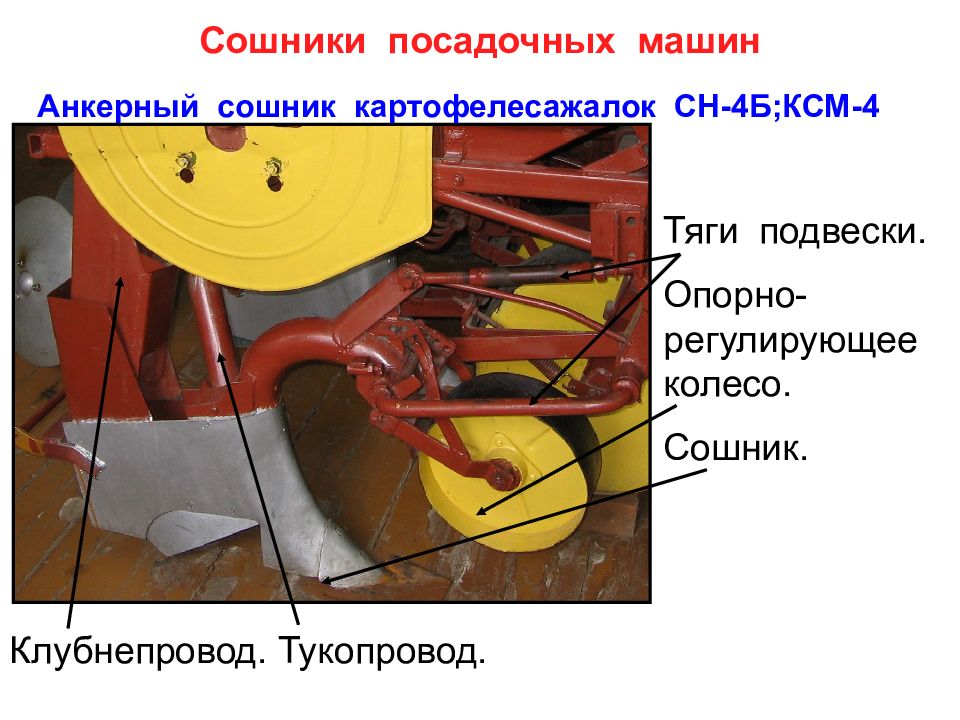

Анкерный сошник картофелесажалок СН-4Б;КСМ-4 Тяги подвески. Опорно-регулирующее колесо. Сошник. Клубнепровод. Тукопровод.

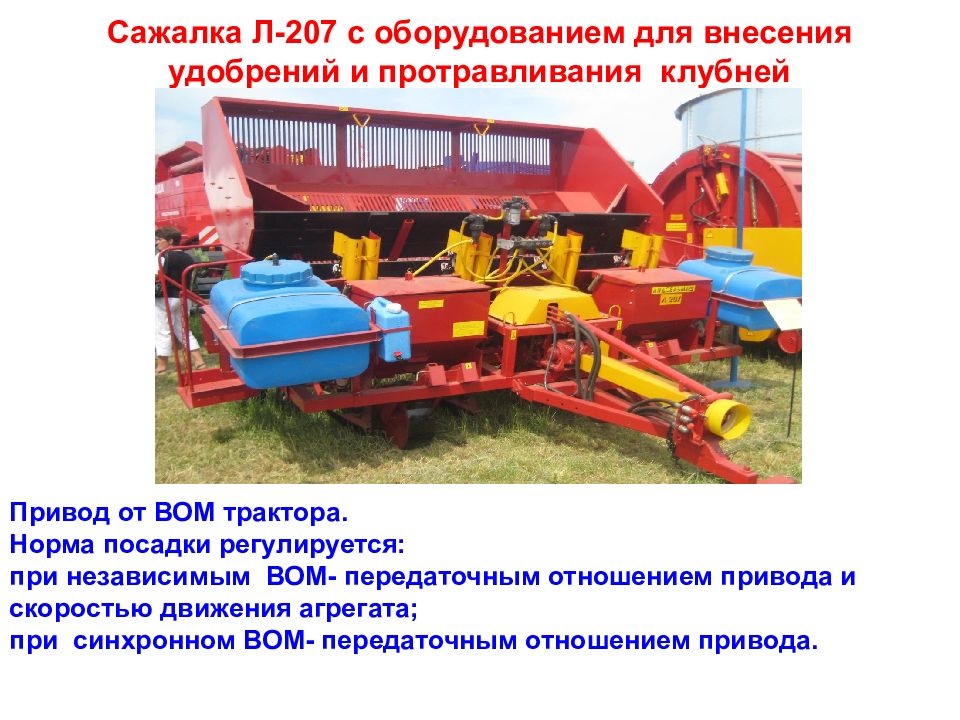

Привод от ВОМ трактора. Норма посадки регулируется: при независимым ВОМ- передаточным отношением привода и скоростью движения агрегата; при синхронном ВОМ- передаточным отношением привода.

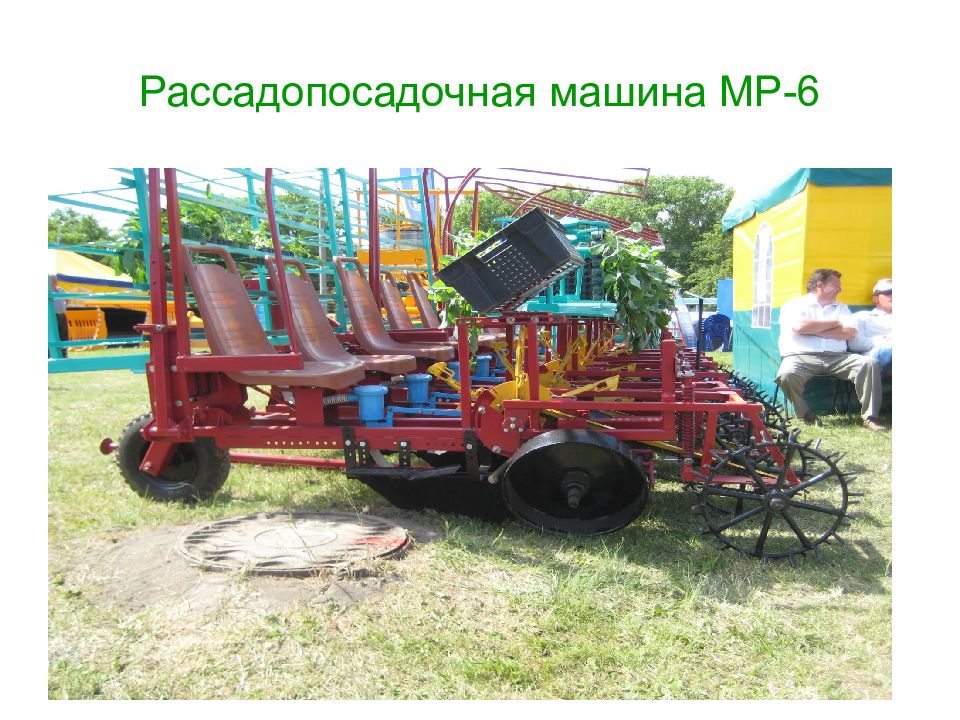

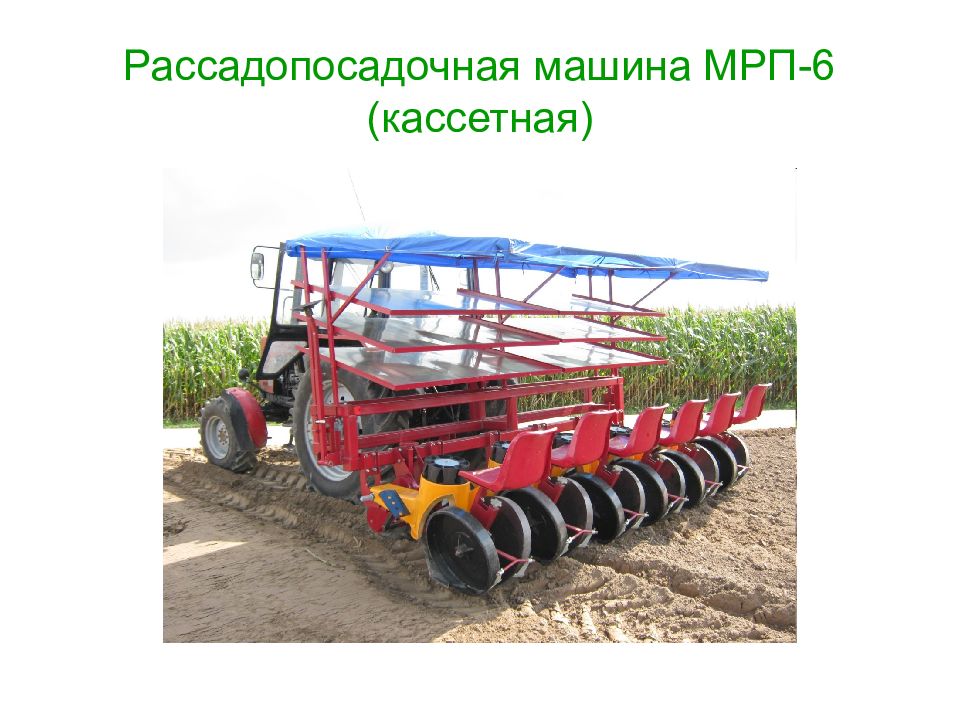

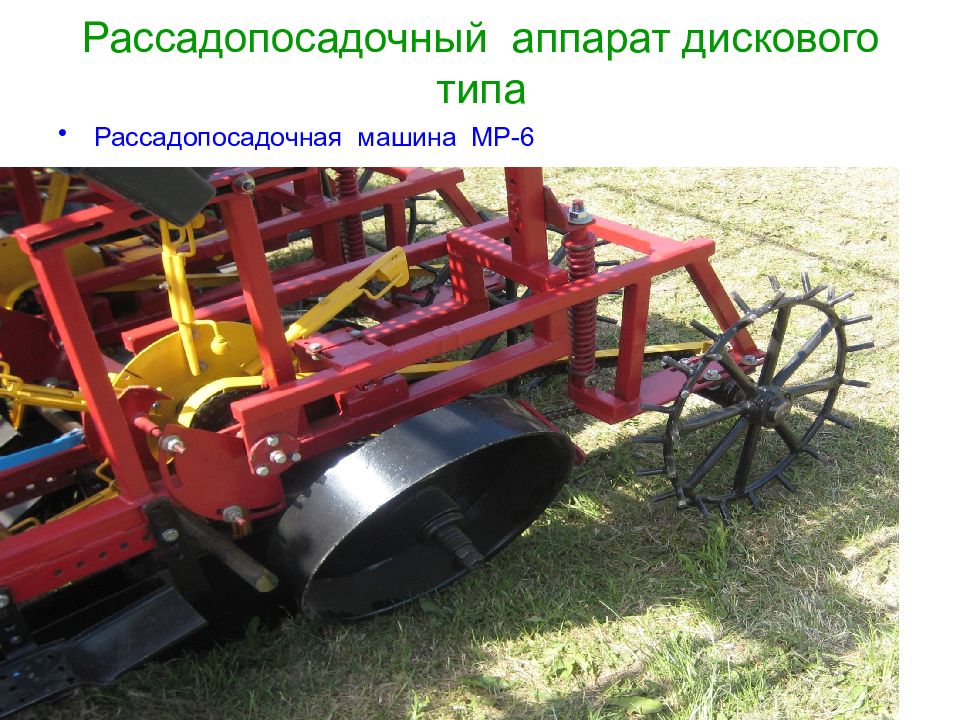

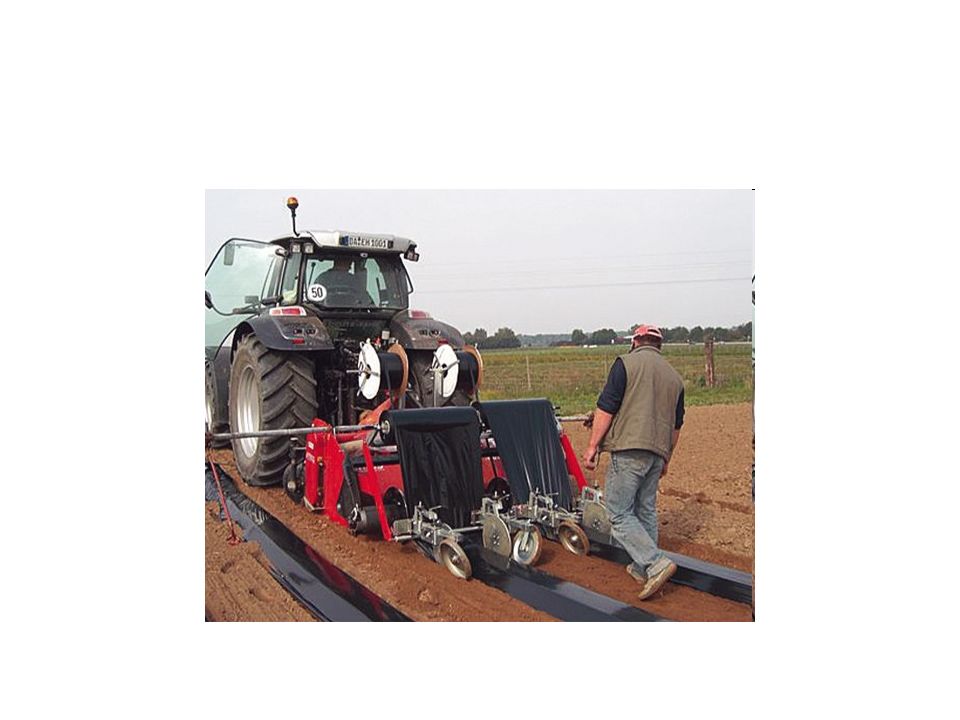

Рассадопосадочная машина МР-6
ВОПРОС №7 РАСЧЕТ ВЫЛЕТА МАРКЕРОВ И СЛЕДОУКАЗАТЕЛЕЙ

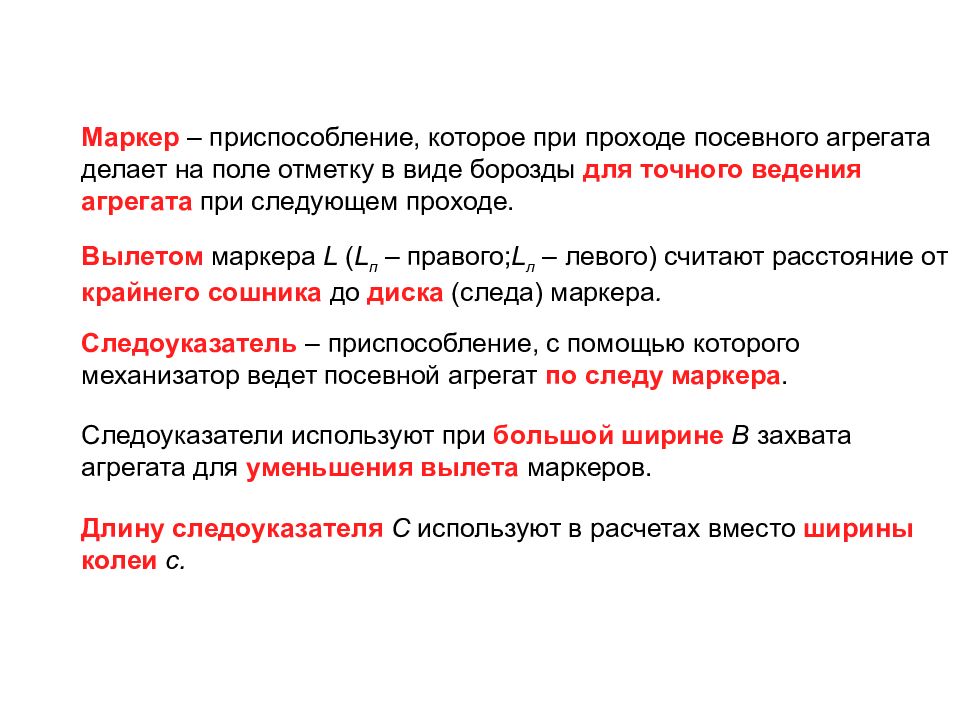

Маркер – приспособление, которое при проходе посевного агрегата делает на поле отметку в виде борозды для точного ведения агрегата при следующем проходе. Следоуказатель – приспособление, с помощью которого механизатор ведет посевной агрегат по следу маркера. Следоуказатели используют при большой ширине B захвата агрегата для уменьшения вылета маркеров. Длину следоуказателя С используют в расчетах вместо ширины колеи с. Вылетом маркера L ( L п – правого; L л – левого ) считают расстояние от крайнего сошника до диска (следа) маркера.

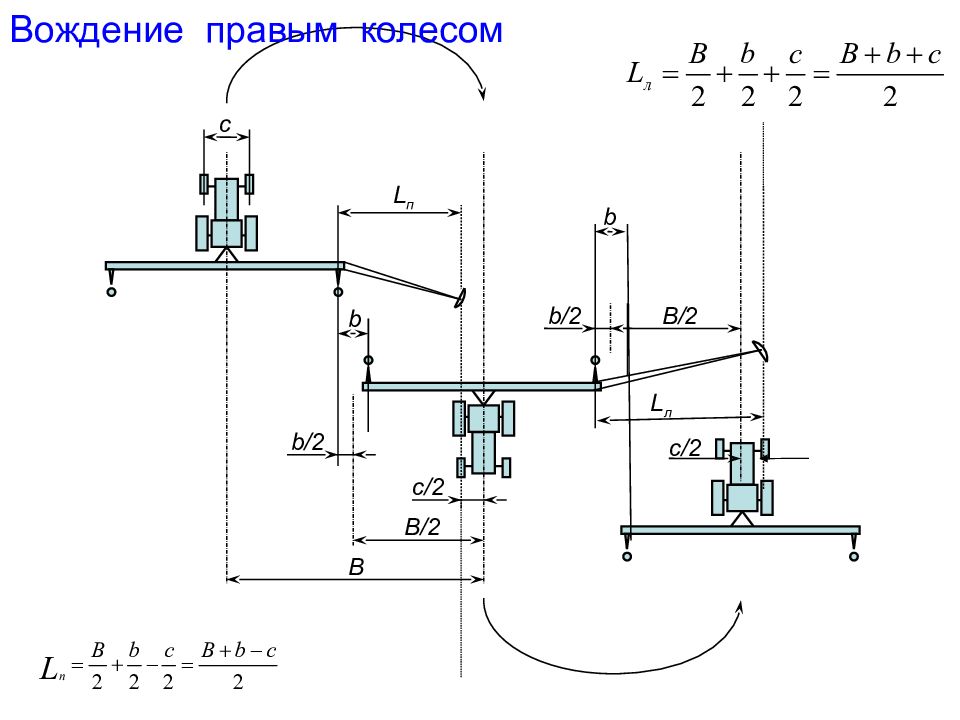

c L п b /2 с/2 B /2 B b L л B /2 с/2 b b /2 Вождение правым колесом

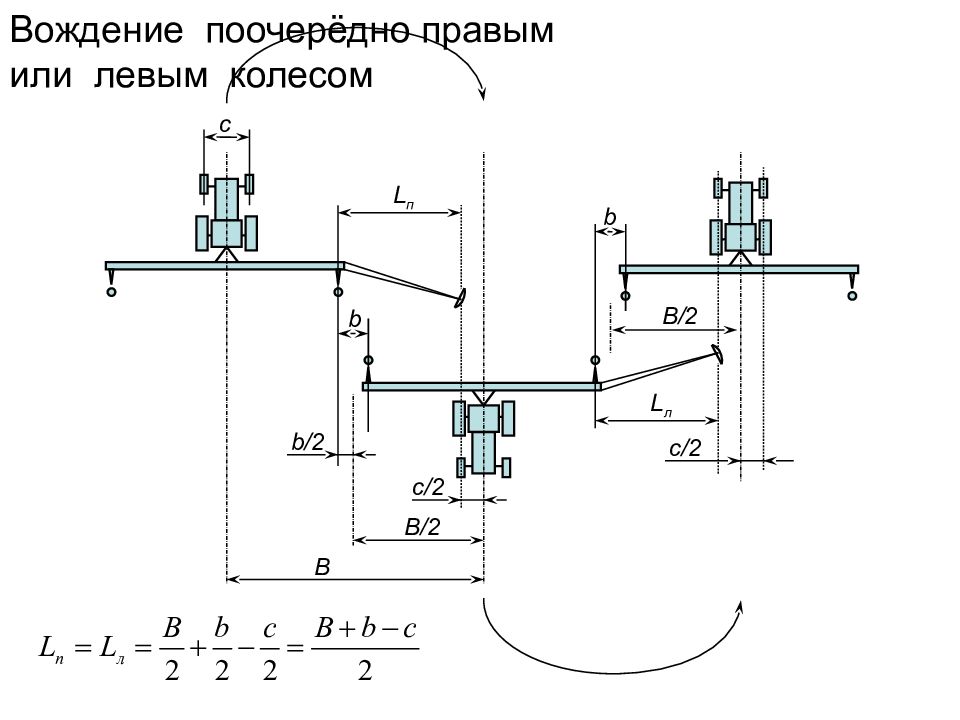

c L п b /2 с/2 B /2 B b L л B /2 с/2 b Вождение поочерёдно правым или левым колесом

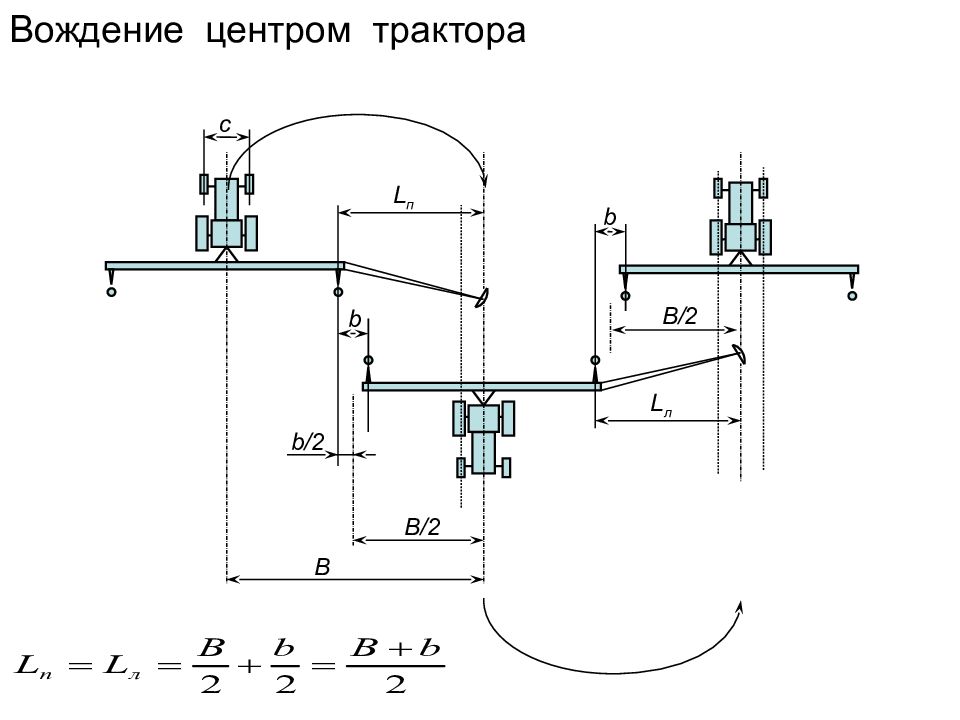

c L п b /2 B /2 B b L л B /2 b Вождение центром трактора

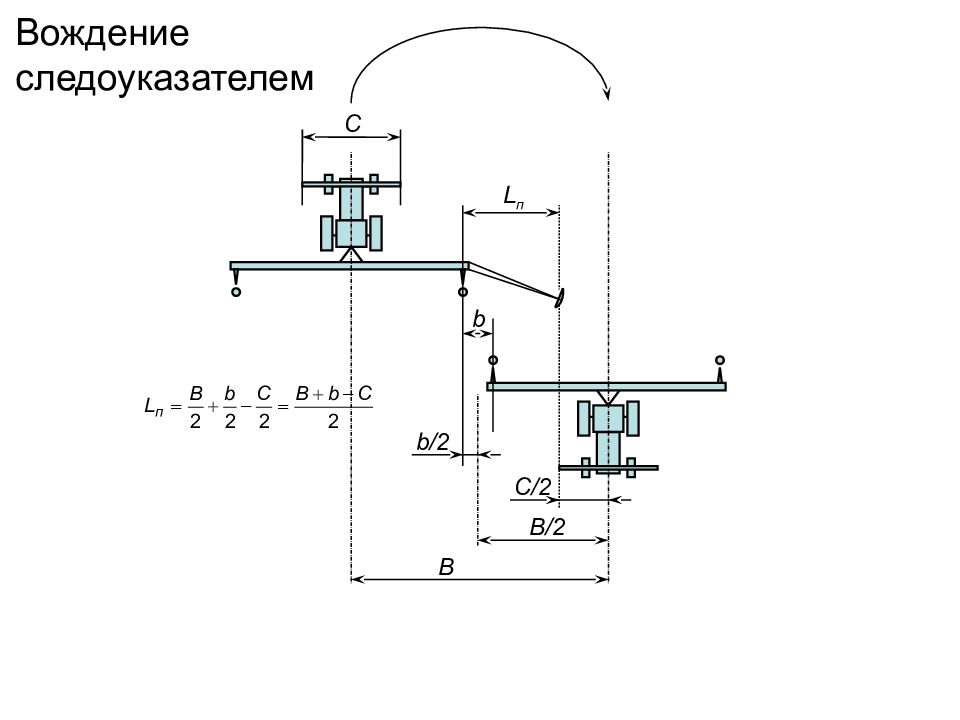

С L п b /2 С/2 B /2 B b Вождение следоуказателем
ВОПРОС № 8 ОСОБЕННОСТИ МЕХАНИЗАЦИИ ПОСЕВА ЗЕРНОВЫХ С ОБРАЗОВАНИЕМ ТЕХНОЛОГИЧЕСКОЙ КОЛЕИ.

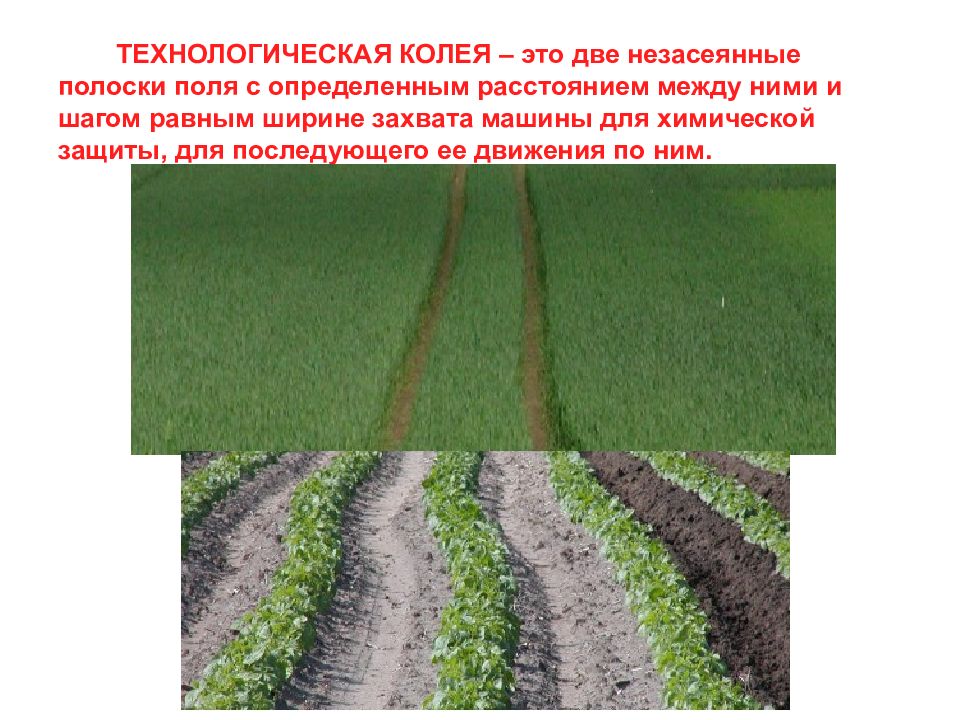

ТЕХНОЛОГИЧЕСКАЯ КОЛЕЯ – это две незасеянные полоски поля с определенным расстоянием между ними и шагом равным ширине захвата машины для химической защиты, для последующего ее движения по ним.

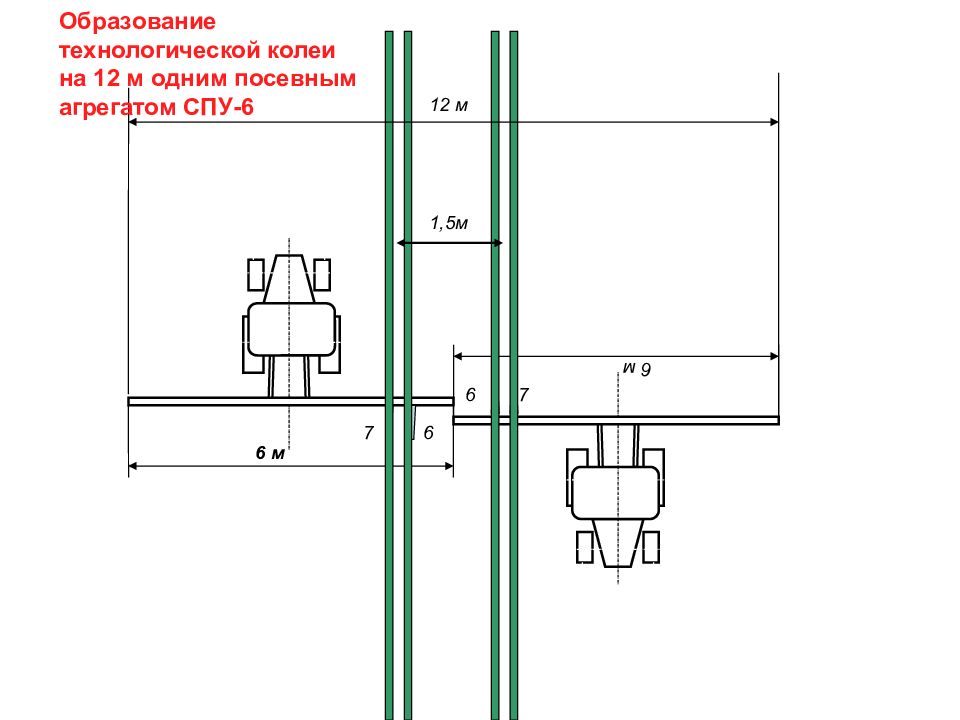

6 м 6 7 6 м 7 6 12 м 1,5м Образование технологической колеи на 12 м одним посевным агрегатом СПУ-6
6 м 6 м 12 м 6 7 6 7 1,5м Образование технологической колеи на 12 м двумя посевными агрегатами СПУ-6
6 м 6 м 6 м 6 7 6 7 1,5м 18 м Образование технологической колеи на 18 м тремя посевными агрегатами СПУ-6
