Мензульная съёмка
Мензульная съемка - топографическая съемка, выполняемая непосредственно в поле с использованием мензулы и кипрегеля. Горизонтальные углы не измеряют, а строят графически, поэтому мензульную съемку называют углоначертательной.

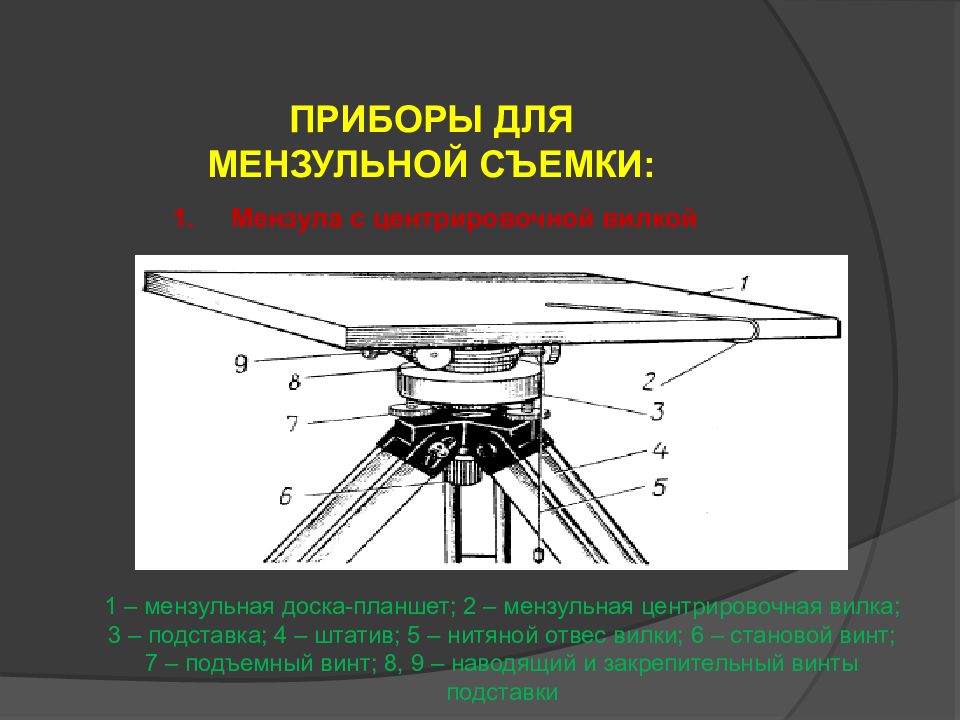

ПРИБОРЫ ДЛЯ МЕНЗУЛЬНОЙ СЪЕМКИ: 1. Мензула с центрировочной вилкой 1 – мензульная доска-планшет; 2 – мензульная центрировочная вилка; 3 – подставка; 4 – штатив; 5 – нитяной отвес вилки; 6 – становой винт; 7 – подъемный винт; 8, 9 – наводящий и закрепительный винты подставки

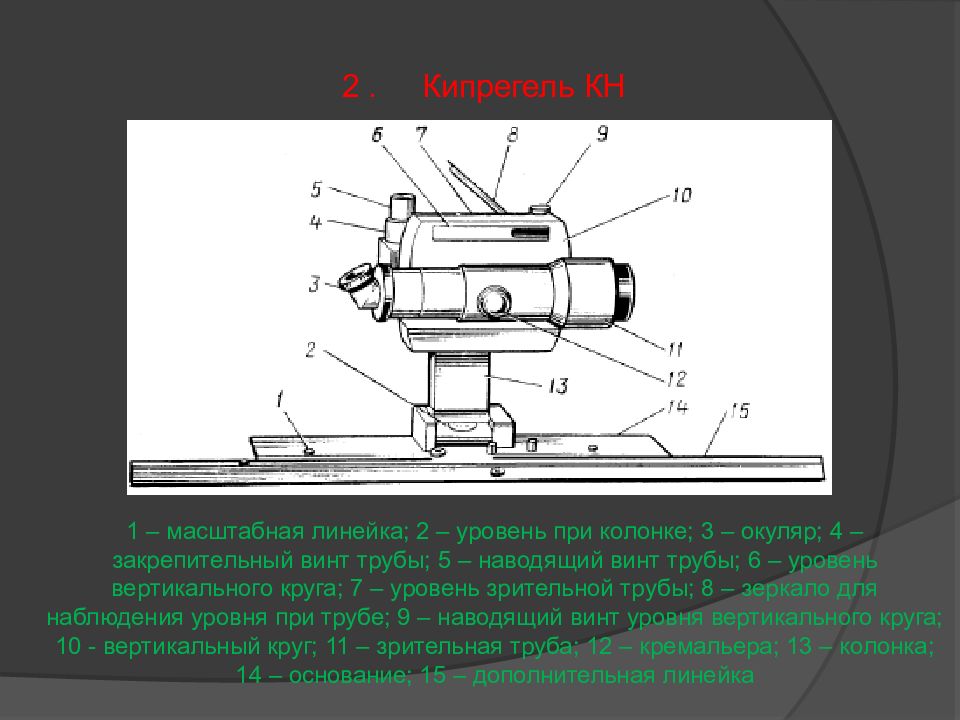

2. Кипрегель КН 1 – масштабная линейка; 2 – уровень при колонке; 3 – окуляр; 4 – закрепительный винт трубы; 5 – наводящий винт трубы; 6 – уровень вертикального круга; 7 – уровень зрительной трубы; 8 – зеркало для наблюдения уровня при трубе; 9 – наводящий винт уровня вертикального круга; 10 - вертикальный круг; 11 – зрительная труба; 12 – кремальера; 13 – колонка; 14 – основание; 15 – дополнительная линейка

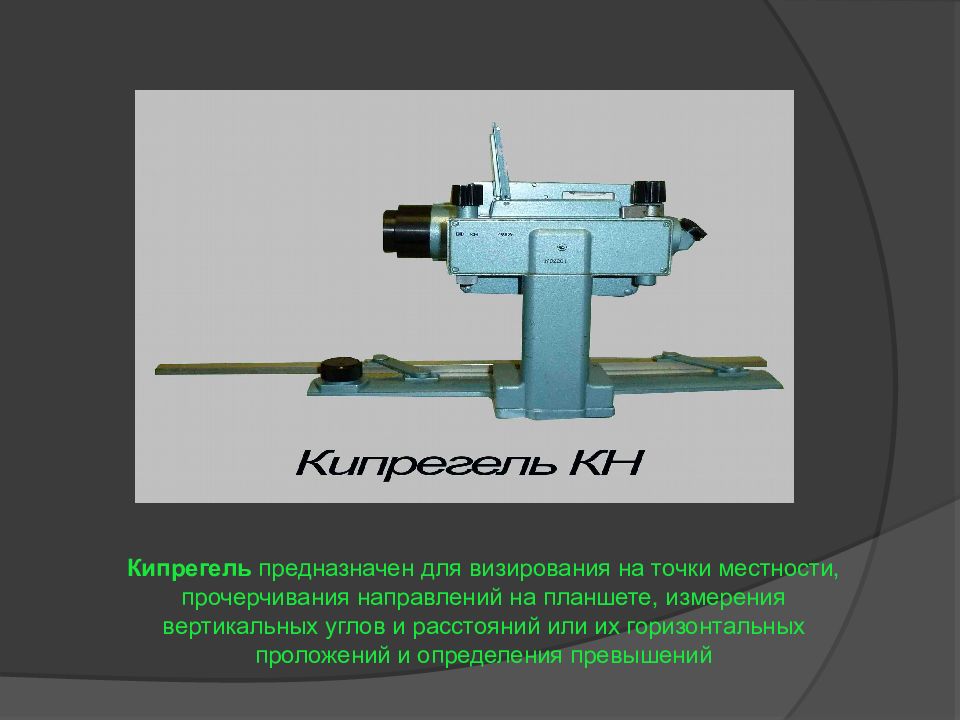

Кипрегель предназначен для визирования на точки местности, прочерчивания направлений на планшете, измерения вертикальных углов и расстояний или их горизонтальных проложений и определения превышений

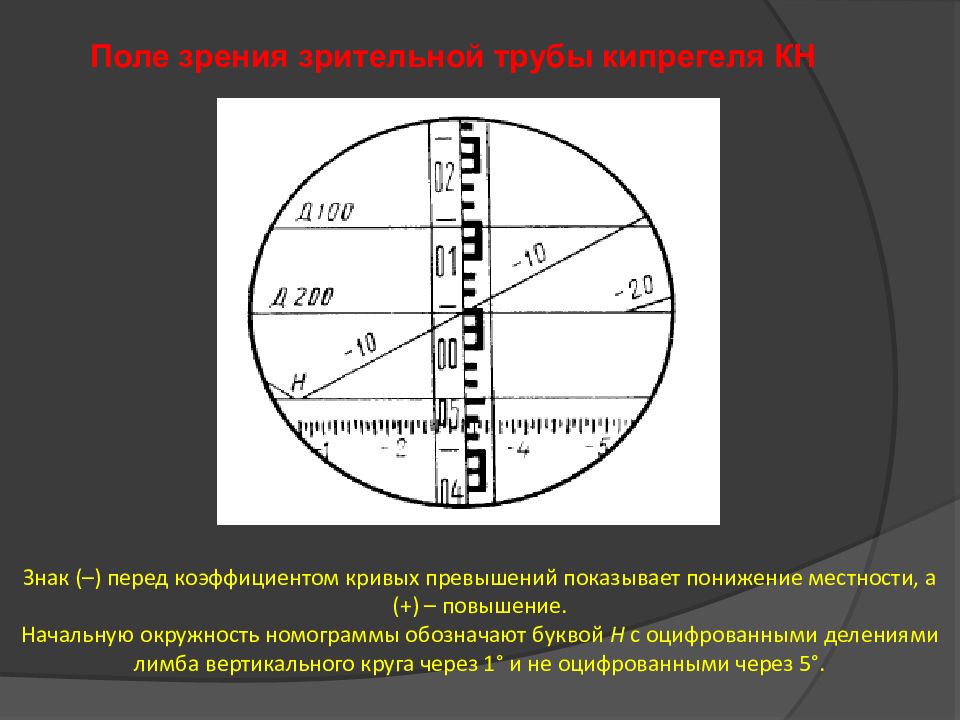

Поле зрения зрительной трубы кипрегеля КН Знак (–) перед коэффициентом кривых превышений показывает понижение местности, а (+) – повышение. Начальную окружность номограммы обозначают буквой Н с оцифрованными делениями лимба вертикального круга через 1° и не оцифрованными через 5°.

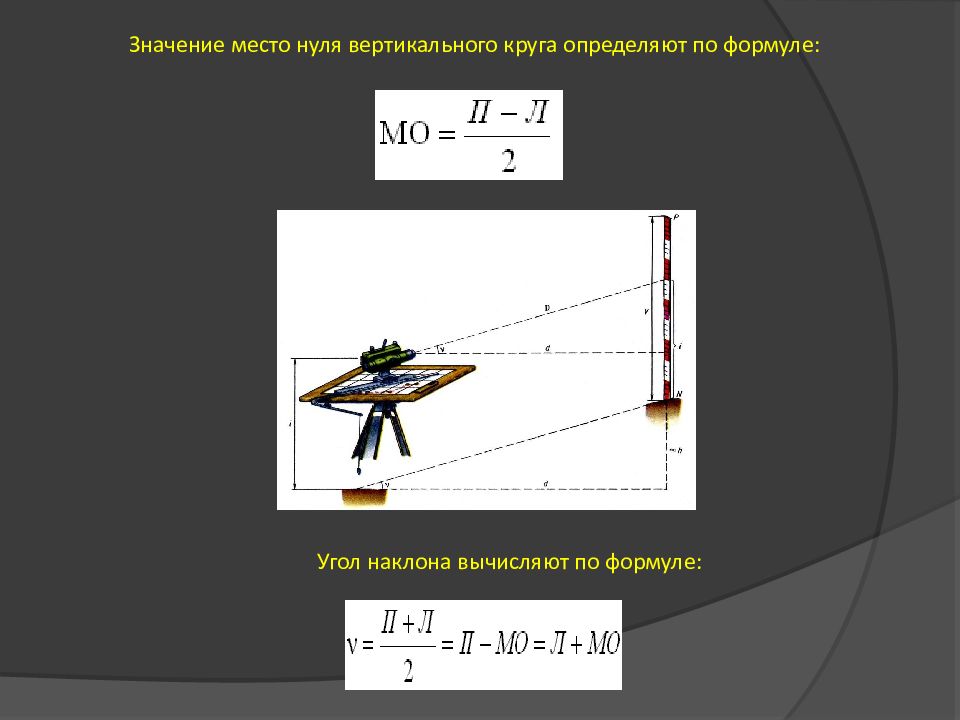

Значение место нуля вертикального круга определяют по формуле: Угол наклона вычисляют по формуле:

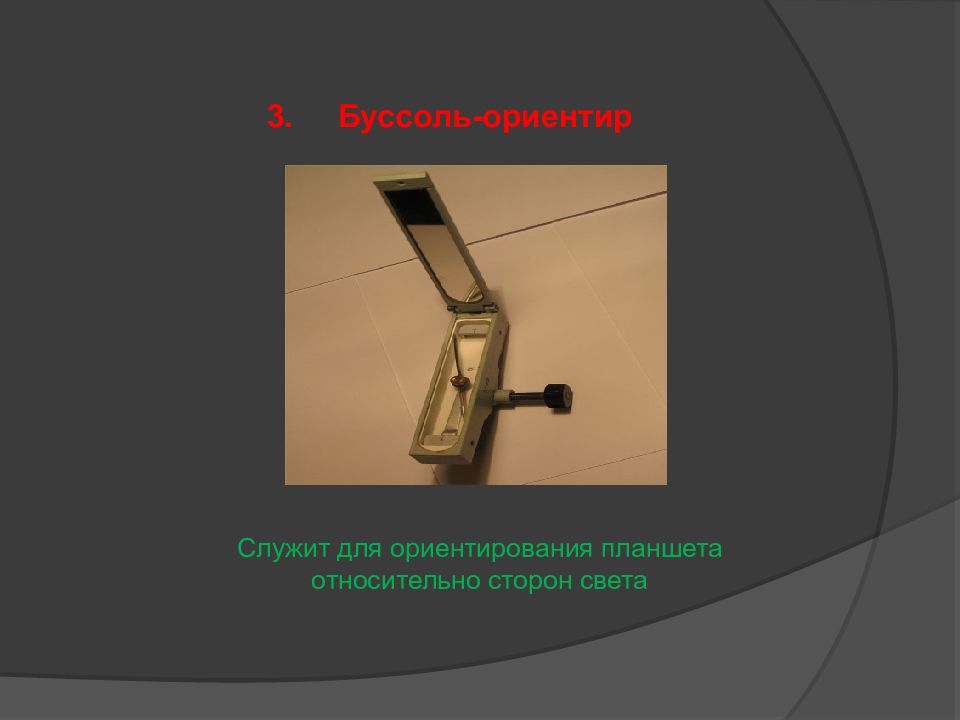

3. Буссоль-ориентир Служит для ориентирования планшета относительно сторон света

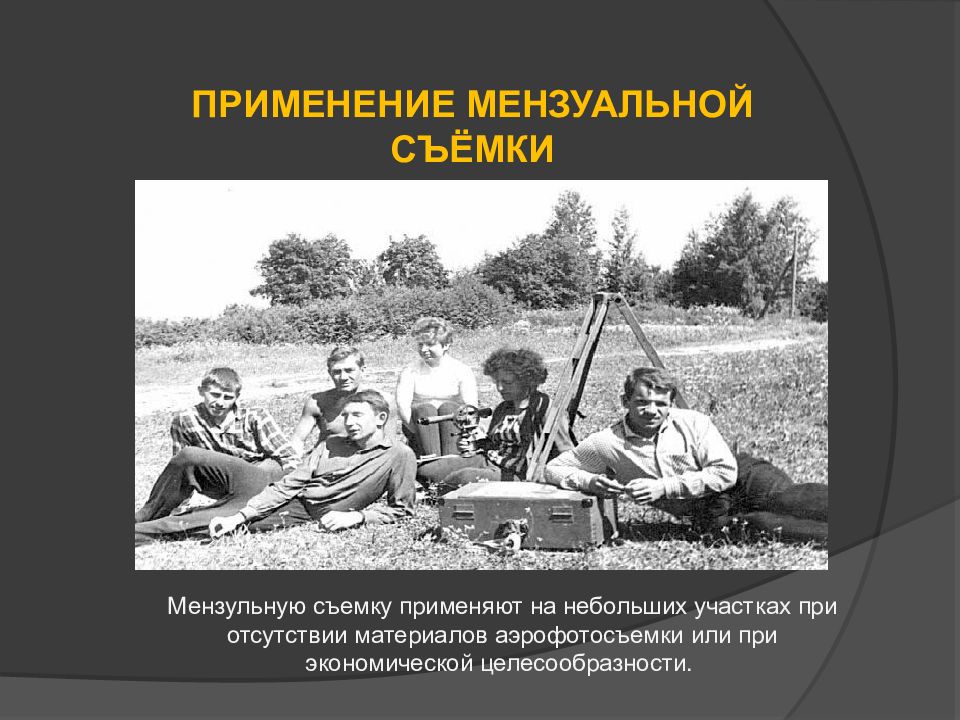

ПРИМЕНЕНИЕ МЕНЗУАЛЬНОЙ СЪЁМКИ Мензульную съемку применяют на небольших участках при отсутствии материалов аэрофотосъемки или при экономической целесообразности.

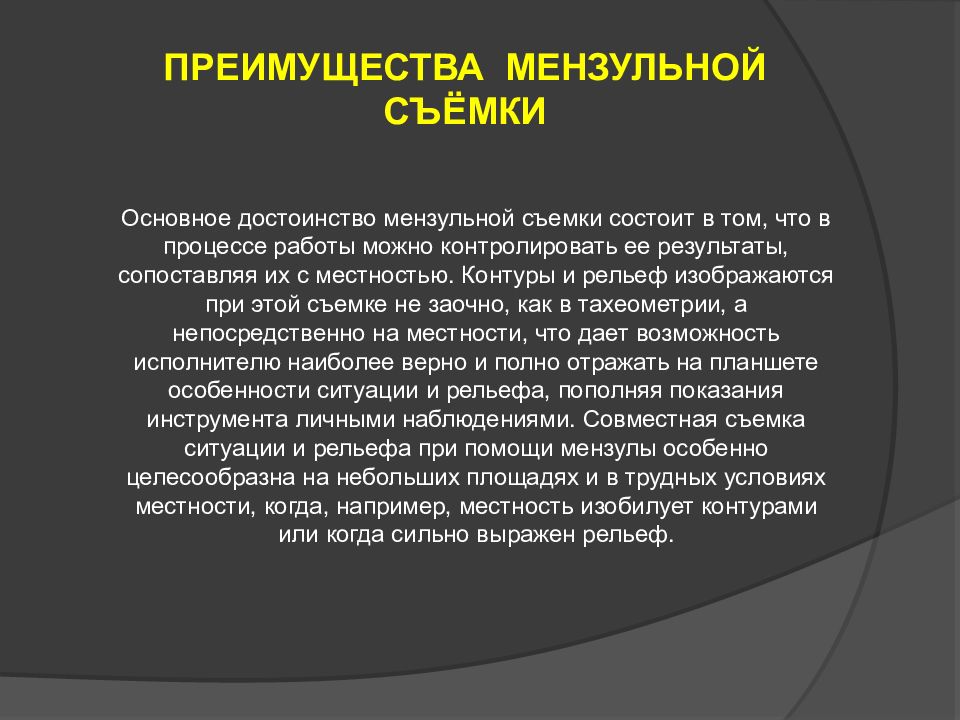

ПРЕИМУЩЕСТВА МЕНЗУЛЬНОЙ СЪЁМКИ Основное достоинство мензульной съемки состоит в том, что в процессе работы можно контролировать ее результаты, сопоставляя их с местностью. Контуры и рельеф изображаются при этой съемке не заочно, как в тахеометрии, а непосредственно на местности, что дает возможность исполнителю наиболее верно и полно отражать на планшете особенности ситуации и рельефа, пополняя показания инструмента личными наблюдениями. Совместная съемка ситуации и рельефа при помощи мензулы особенно целесообразна на небольших площадях и в трудных условиях местности, когда, например, местность изобилует контурами или когда сильно выражен рельеф.

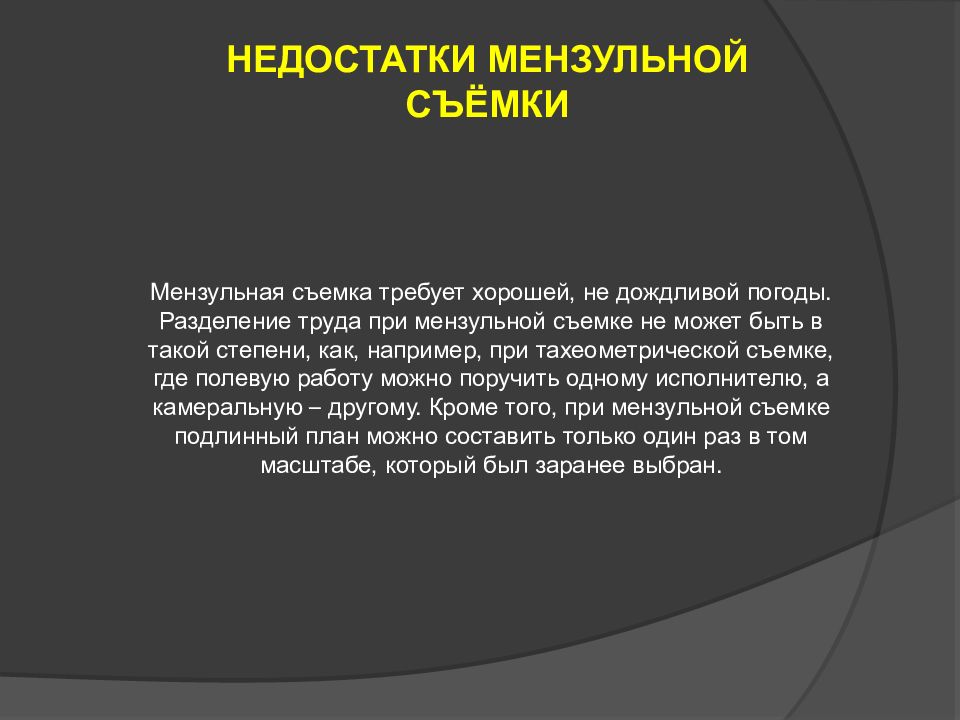

НЕДОСТАТКИ МЕНЗУЛЬНОЙ СЪЁМКИ М ензульная съемка требует хорошей, не дождливой погоды. Разделение труда при мензульной съемке не может быть в такой степени, как, например, при тахеометрической съемке, где полевую работу можно поручить одному исполнителю, а камеральную – другому. Кроме того, при мензульной съемке подлинный план можно составить только один раз в том масштабе, который был заранее выбран.
КРАТКИЙ СЛОВАРЬ ТЕРМИНОВ 1. Мензульной – называется топосъемка выполняемая с помощью мензулы и кипрегеля. 2. Мензула – обозначает столик размером 60*60 см на которой закрепляют чертежную бумагу и вычерчивают план. 3. Кипрегель – это геодезический прибор состоящий из зрительной трубы вертикального круга и линейки установленной параллельно зрительной трубе.
