2 2 Учебная дисциплина «Тактико-специальная подготовка» Тема 6: «Боевое обеспечение радиотехнического подразделения» Занятие 3: «Топогеодезическое обеспечение»

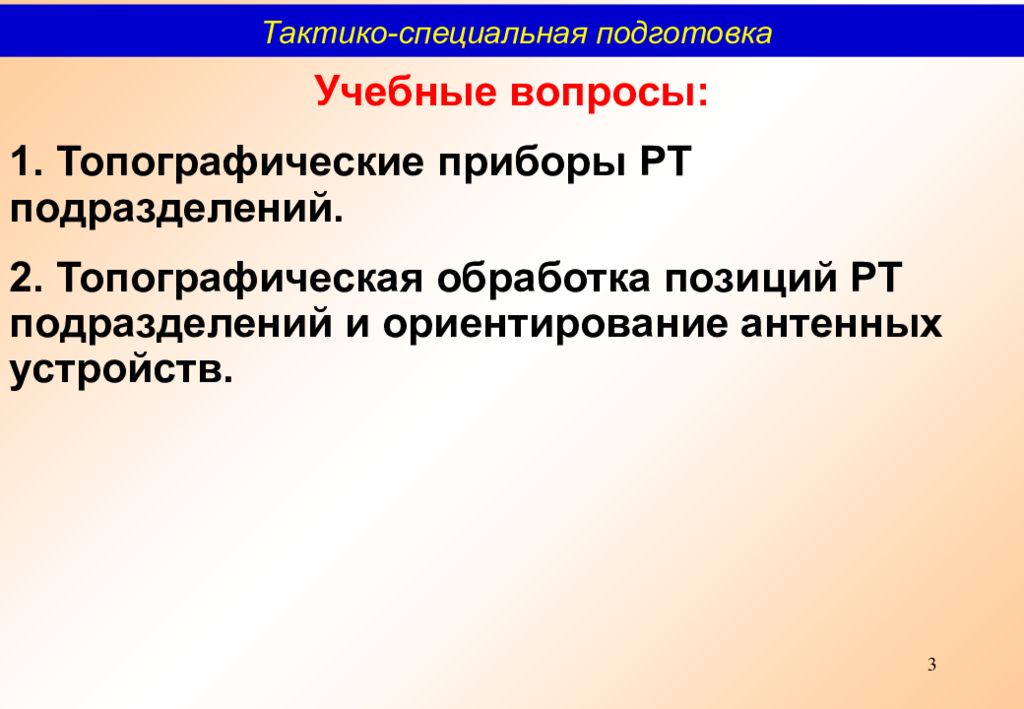

3 Учебные вопросы: 1. Топографические приборы РТ подразделений. 2. Топографическая обработка позиций РТ подразделений и ориентирование антенных устройств. Тактико-специальная подготовка
4 Вопрос 1. Топографические приборы РТ подразделений Тактико-специальная подготовка

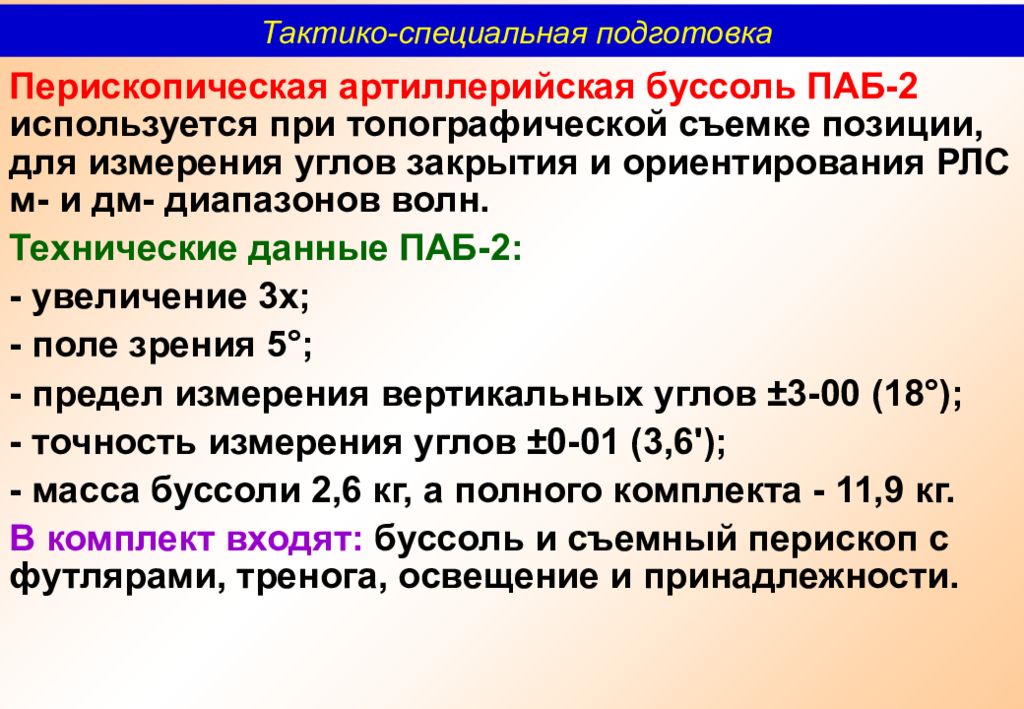

Перископическая артиллерийская буссоль ПАБ-2 используется при топографической съемке позиции, для измерения углов закрытия и ориентирования РЛС м- и дм- диапазонов волн. Технические данные ПАБ-2: - увеличение 3х; - поле зрения 5°; - предел измерения вертикальных углов ±3-00 (18°); - точность измерения углов ±0-01 (3,6'); - масса буссоли 2,6 кг, а полного комплекта - 11,9 кг. В комплект входят: буссоль и съемный перископ с футлярами, тренога, освещение и принадлежности. Тактико-специальная подготовка
6 Комплект ПАБ-2

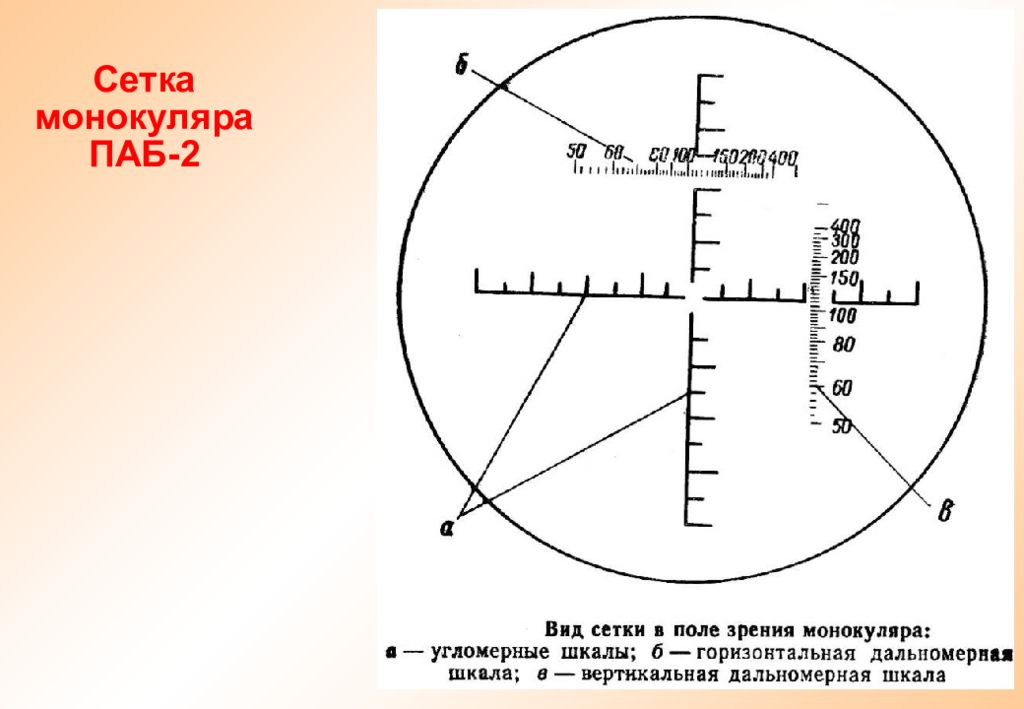

7 Сетка монокуляра ПАБ-2

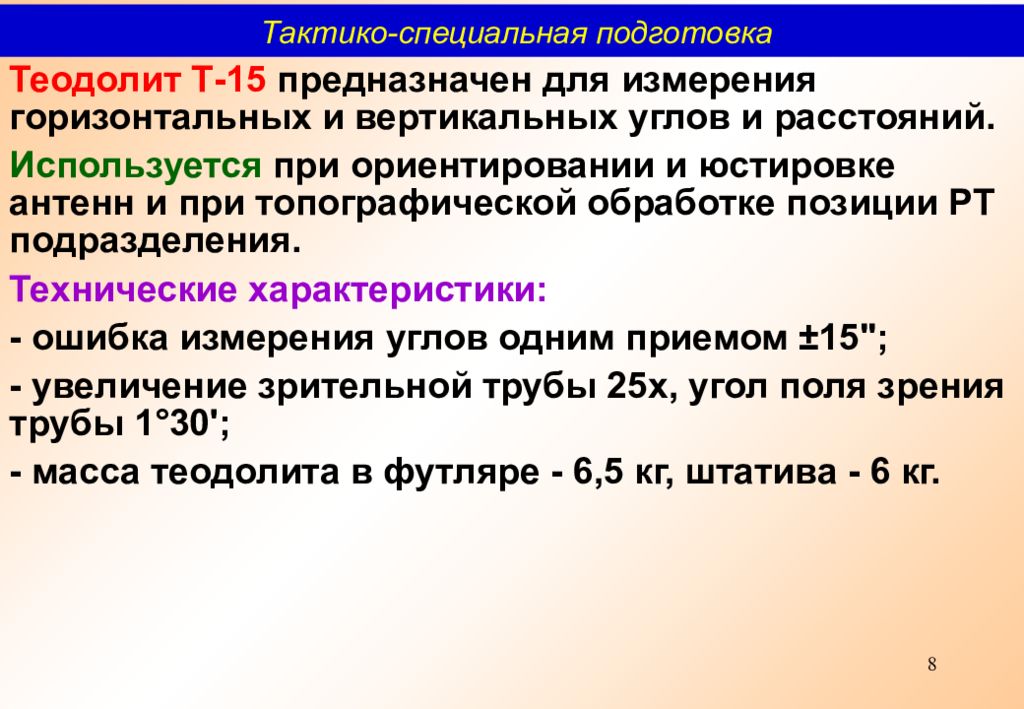

8 Теодолит Т-15 предназначен для измерения горизонтальных и вертикальных углов и расстояний. Используется при ориентировании и юстировке антенн и при топографической обработке позиции РТ подразделения. Технические характеристики: - ошибка измерения углов одним приемом ±15"; - увеличение зрительной трубы 25х, угол поля зрения трубы 1°30'; - масса теодолита в футляре - 6,5 кг, штатива - 6 кг. Тактико-специальная подготовка
В войсках ПВО для измерения углов используют не только градусы, но и деления угломера. Окружность 360 ° разделена на 60 равных частей. Одна часть равна 6 °, называется большим делением угломера и обозначается 1-00. 1-00 = 6 ° Одно большое деление угломера делится на 100 малых делений, которые обозначаются 0-01. Одно малое деление равно 3,6′. 6 ° 6 • 60′ 360′ 0-01 = ——— = ——— = ——— = 3,6′ 100 100 100 Тактико-специальная подготовка

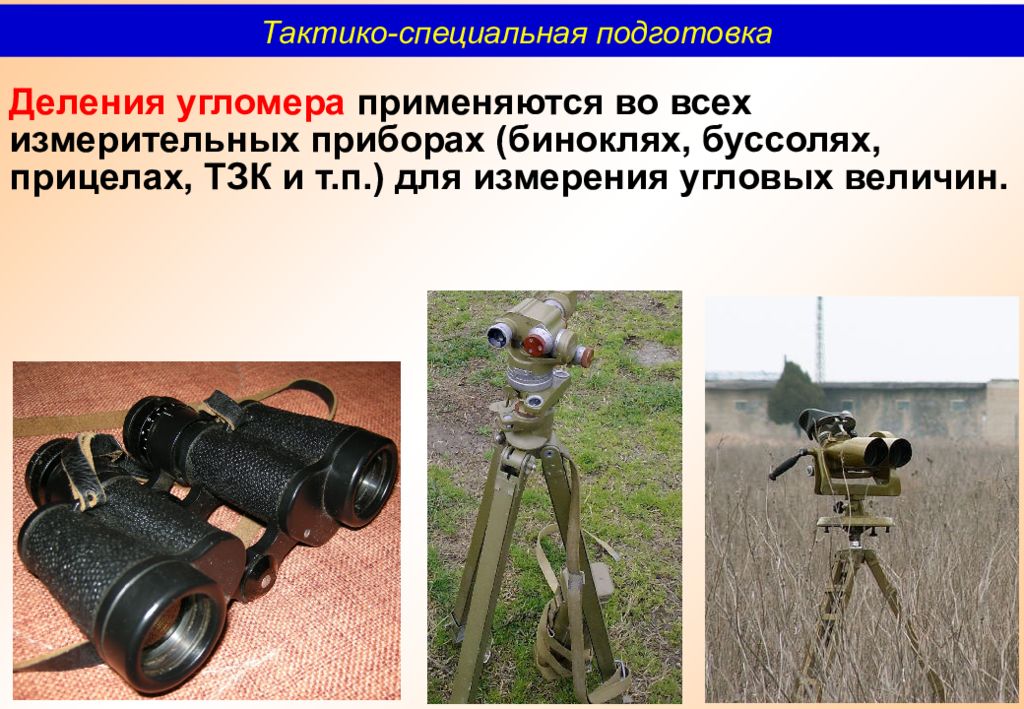

Деления угломера применяются во всех измерительных приборах (биноклях, буссолях, прицелах, ТЗК и т.п.) для измерения угловых величин. Тактико-специальная подготовка

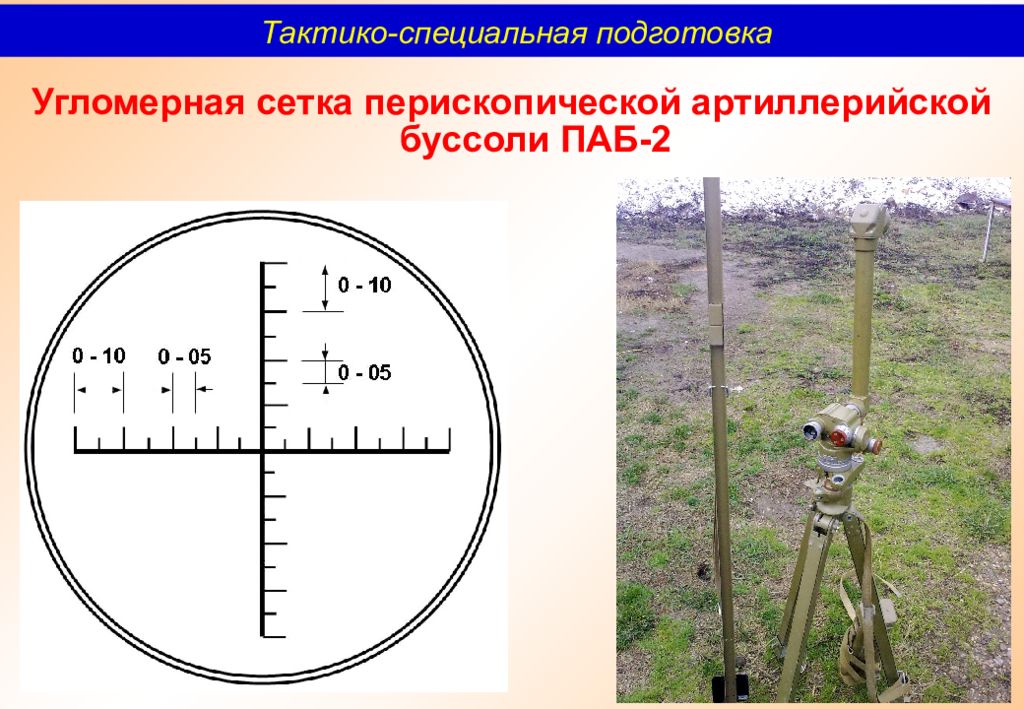

Угломерная сетка перископической артиллерийской буссоли ПАБ-2 Тактико-специальная подготовка
Угломерная сетка биноклей Тактико-специальная подготовка
Измерение вертикальных углов буссолью Тактико-специальная подготовка

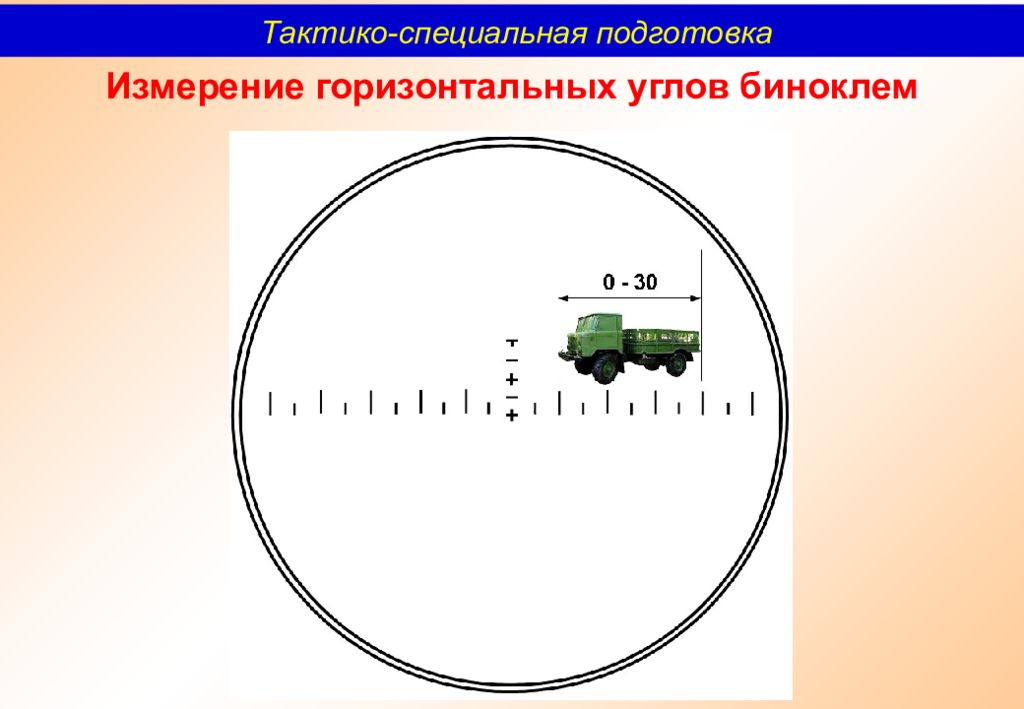

Измерение горизонтальных углов биноклем Тактико-специальная подготовка
Малое деление угломера 0-01 имеет и другое название - одна тысячная. Центральный угол 0-01 (3,6 ′) имеет длину стягивающей его дуги ℓ, равную 1/6000 окружности. 0-01 R = Д У В 1000 2000 3000 4000 5000 6000 5990 10 ℓ
Длина ℓ округленно равна тысячной доле радиуса окружности С: С 2·π·R 6,28 ℓ = —— = ——— = ——— · R = 0,0014 · R ≈ 0,001 R 6000 6000 6000 Тактико-специальная подготовка
Рассматривая два треугольника и формулу ℓ ≈ 0,001 R, выводится формула тысячной, которая успешно применяется в войсках для быстрых расчетов. 0-01 R = Д В 1000 2000 3000 4000 5000 6000 5990 10 ℓ У Треугольники ℓ ≈ 0,001 R
Формула тысячной Д · У = В · 1000, где: Д – дальность до объекта в метрах; У – угловой размер объекта в малых делениях угломера; В – высота (или горизонтальный размер) объекта в метрах. Тактико-специальная подготовка

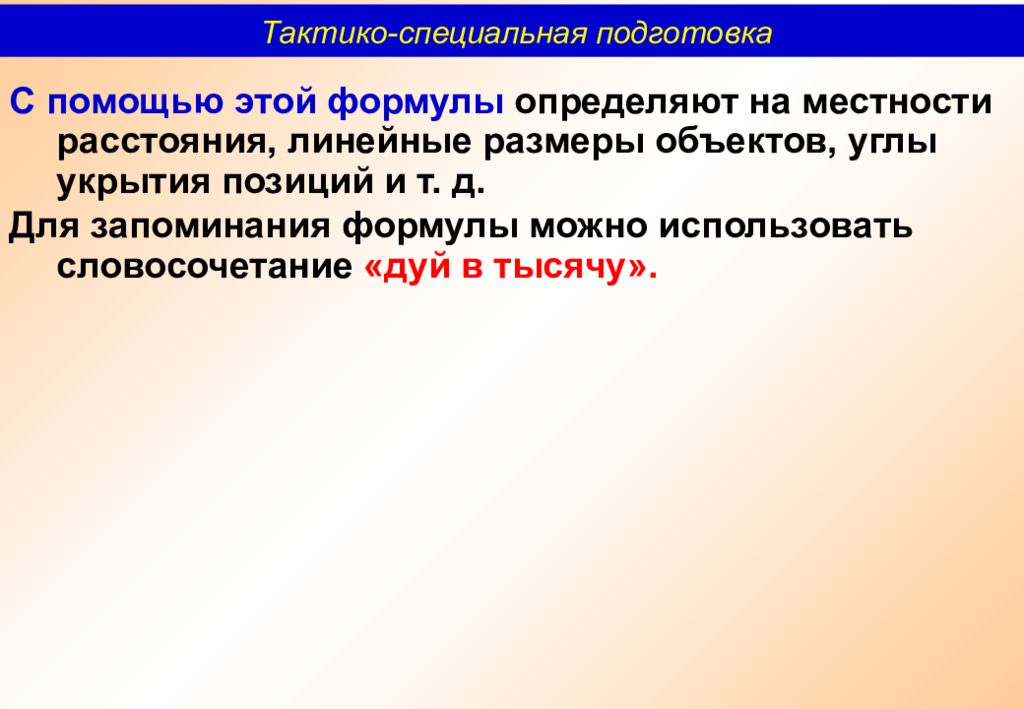

С помощью этой формулы определяют на местности расстояния, линейные размеры объектов, углы укрытия позиций и т. д. Для запоминания формулы можно использовать словосочетание «дуй в тысячу». Тактико-специальная подготовка
Формула тысячной имеет три формы записи в зависимости от того, какую величину необходимо определить: В 1. при определении дальности : Д = — • 1000; У 2. при определении размеров объекта: Д • У В = ———; 1000 3. при определении угла: В У = —— • 1000 Д Тактико-специальная подготовка
Формула тысячная имеет достаточную точность при углах до 1-50, при больших углах ошибки в расчетах резко возрастают. Тактико-специальная подготовка
Примеры применения формулы тысячной: а) определить дальность до самолета В-52, который летит прямо на батарею и виден под углом 0-05. Размах крыльев В-52 равен 54 м. 54 • 1000 Д = — ———— ≈ 11 000 м; 5 б) определить высоту заводской трубы, если её видно под углом 0-25, а расстояние до неё 1200 м. 1200 • 25 В = ————— = 30 м 1000 Тактико-специальная подготовка
Для ввода углов в формулу тысячной, деления угломера переводятся в малые деления и вводятся в формулу в виде прямой величины, например: 0-50 = 50; 1-20 = 120. Тактико-специальная подготовка

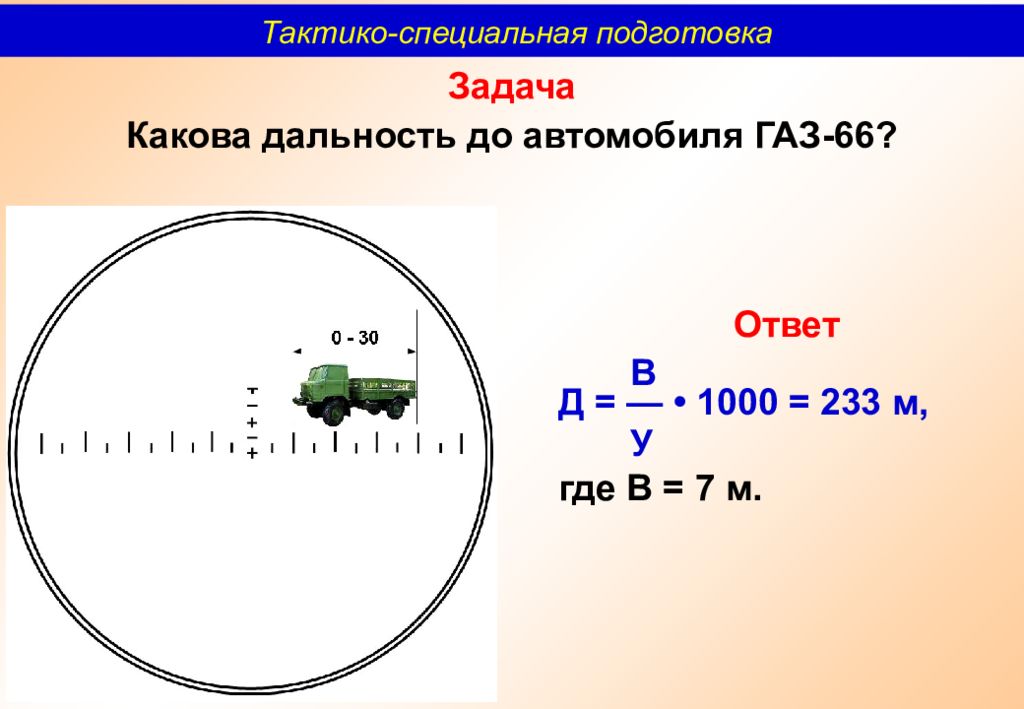

Задача Какова дальность до автомобиля ГАЗ-66? Тактико-специальная подготовка Ответ В Д = — • 1000 = 233 м, У где В = 7 м.

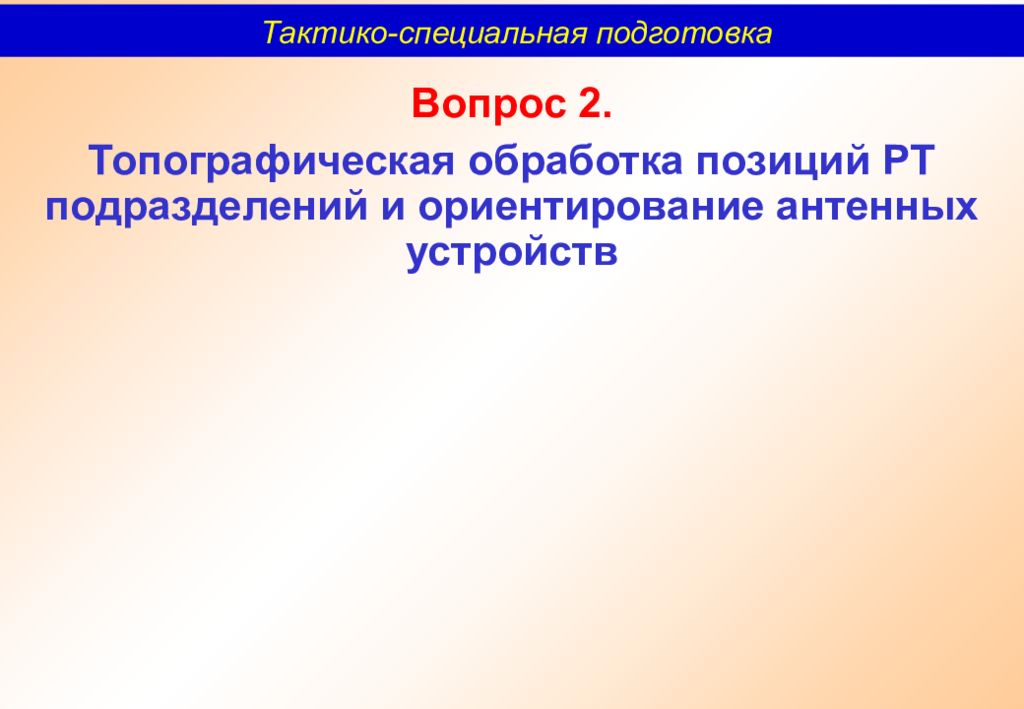

Вопрос 2. Топографическая обработка позиций РТ подразделений и ориентирование антенных устройств Тактико-специальная подготовка

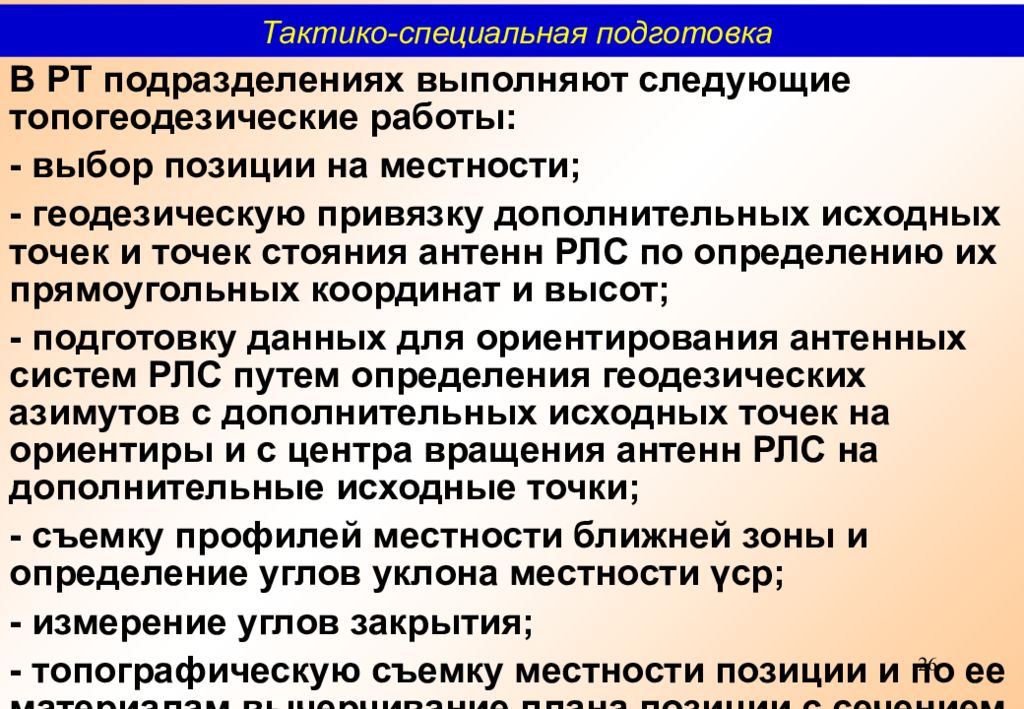

26 В РТ подразделениях выполняют следующие топогеодезические работы: - выбор позиции на местности; - геодезическую привязку дополнительных исходных точек и точек стояния антенн РЛС по определению их прямоугольных координат и высот; - подготовку данных для ориентирования антенных систем РЛС путем определения геодезических азимутов с дополнительных исходных точек на ориентиры и с центра вращения антенн РЛС на дополнительные исходные точки; - съемку профилей местности ближней зоны и определение углов уклона местности γср; - измерение углов закрытия; - топографическую съемку местности позиции и по ее материалам вычерчивание плана позиции с сечением рельефа 0,5 м в масштабе 1:5000; - составление справки о местности и оценку позиции. Тактико-специальная подготовка
С Ю Наклонная дальность D Угол места ε Азимут β Высота Н Горизонтальная дальность d
Д В У Угол закрытия Понятие угла закрытия Тактико-специальная подготовка
Тактико-специальная подготовка

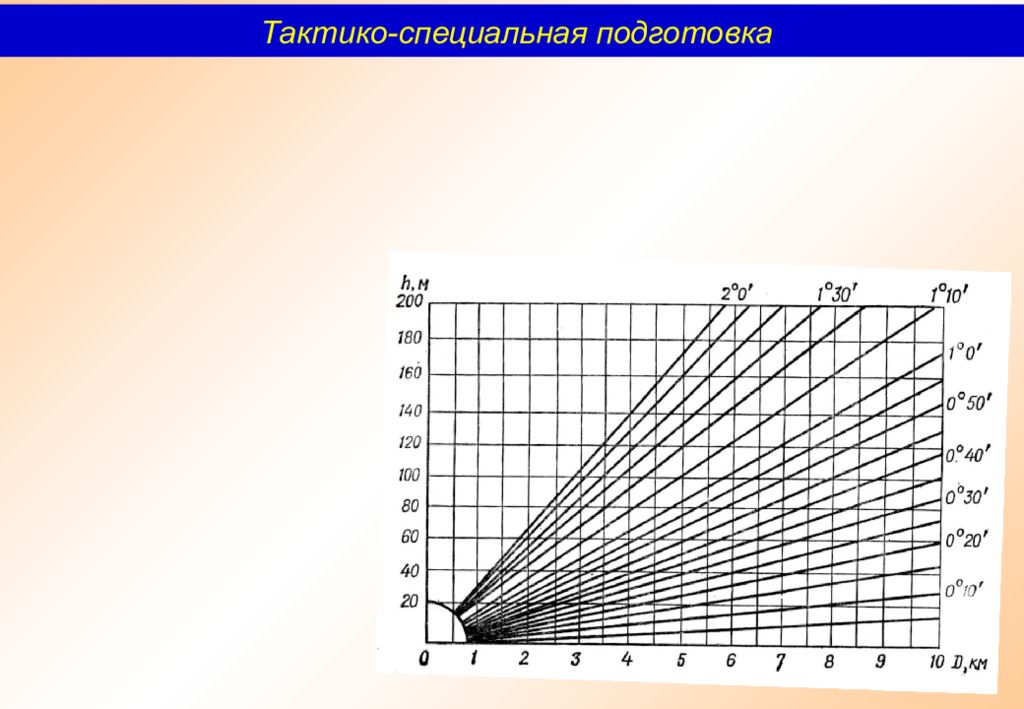

31 Сильное влияние на дальность обнаружения, особенно НЛЦ, оказывает наличие возвышенностей, лесных массивов, создающих углы закрытия α. Попадая в область тени таких возвышенностей, ВЦ не обнаруживаются. На дальность обнаружения РЛС всех типов влияет еще кривизна земной поверхности. Тактико-специальная подготовка
