Микропроцессорный терминал БЗП-02-ОТ Выполнила: студентка г руппы 4-РЗ-19, Шаталова Дарья

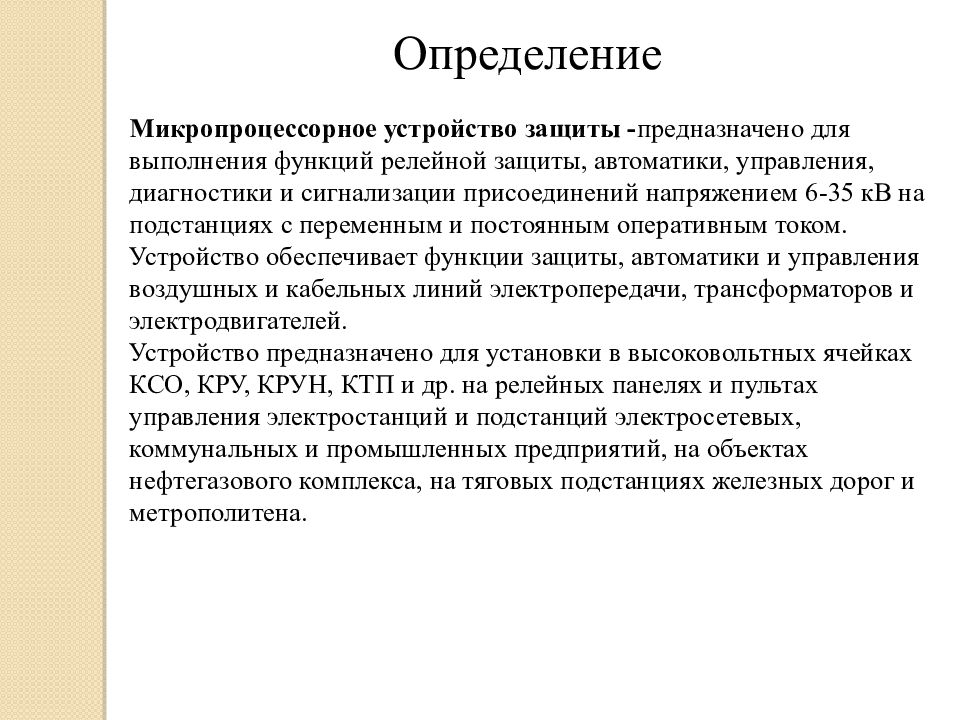

Определение Микропроцессорное устройство защиты - предназначено для выполнения функций релейной защиты, автоматики, управления, диагностики и сигнализации присоединений напряжением 6-35 кВ на подстанциях с переменным и постоянным оперативным током. Устройство обеспечивает функции защиты, автоматики и управления воздушных и кабельных линий электропередачи, трансформаторов и электродвигателей. Устройство предназначено для установки в высоковольтных ячейках КСО, КРУ, КРУН, КТП и др. на релейных панелях и пультах управления электростанций и подстанций электросетевых, коммунальных и промышленных предприятий, на объектах нефтегазового комплекса, на тяговых подстанциях железных дорог и метрополитена.
Функции БЗП-02-ОТ В устройстве предусмотрено три ступени МТЗ: 1 ступень – МТЗ без выдержки времени (токовая отсечка); 2 ступень – МТЗ с независимой от тока выдержкой времени; 3 ступень – МТЗ с независимой или интегрально-зависимой от тока выдержками времени.

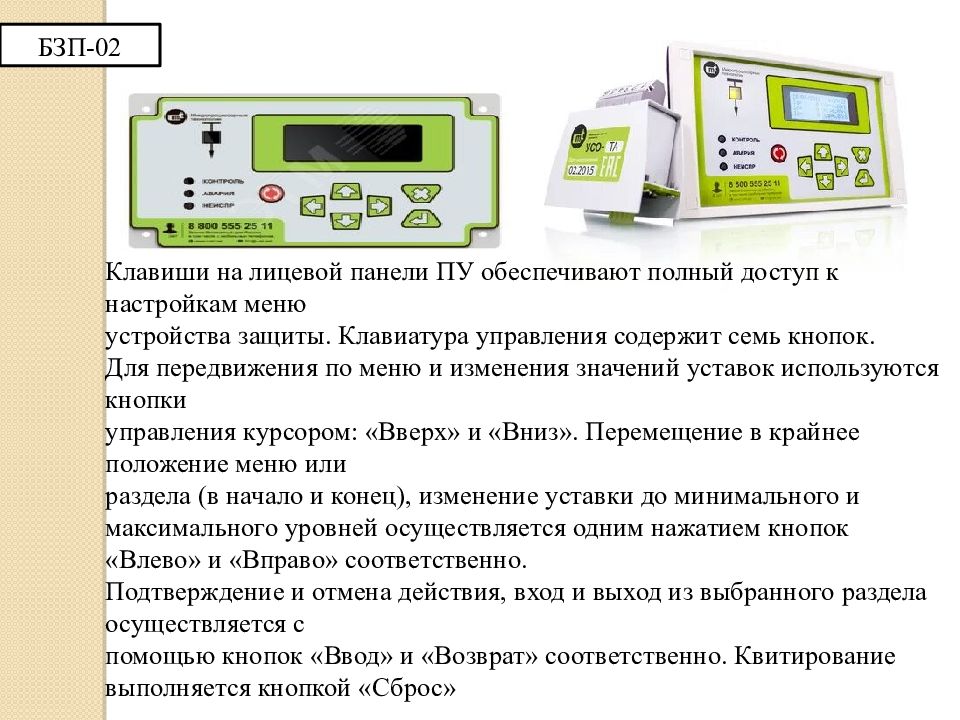

БЗП-02 Клавиши на лицевой панели ПУ обеспечивают полный доступ к настройкам меню устройства защиты. Клавиатура управления содержит семь кнопок. Для передвижения по меню и изменения значений уставок используются кнопки управления курсором: « Вверх» и « Вниз». Перемещение в крайнее положение меню или раздела (в начало и конец), изменение уставки до минимального и максимального уровней осуществляется одним нажатием кнопок «Влево» и «Вправо» соответственно. Подтверждение и отмена действия, вход и выход из выбранного раздела осуществляется с помощью кнопок « Ввод» и « Возврат» соответственно. Квитирование выполняется кнопкой «Сброс» .

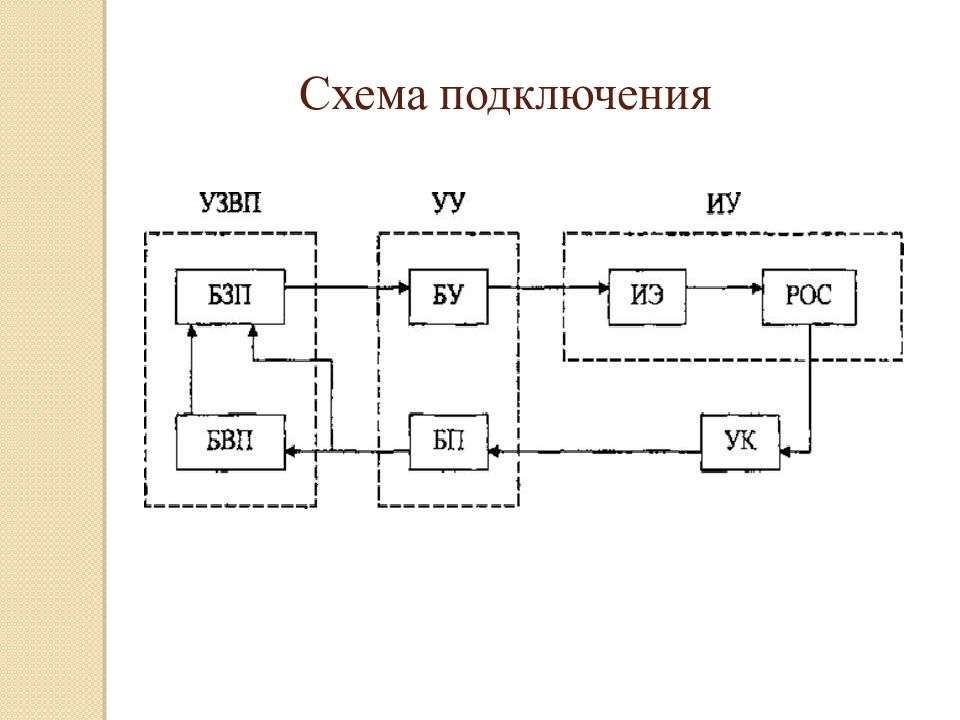

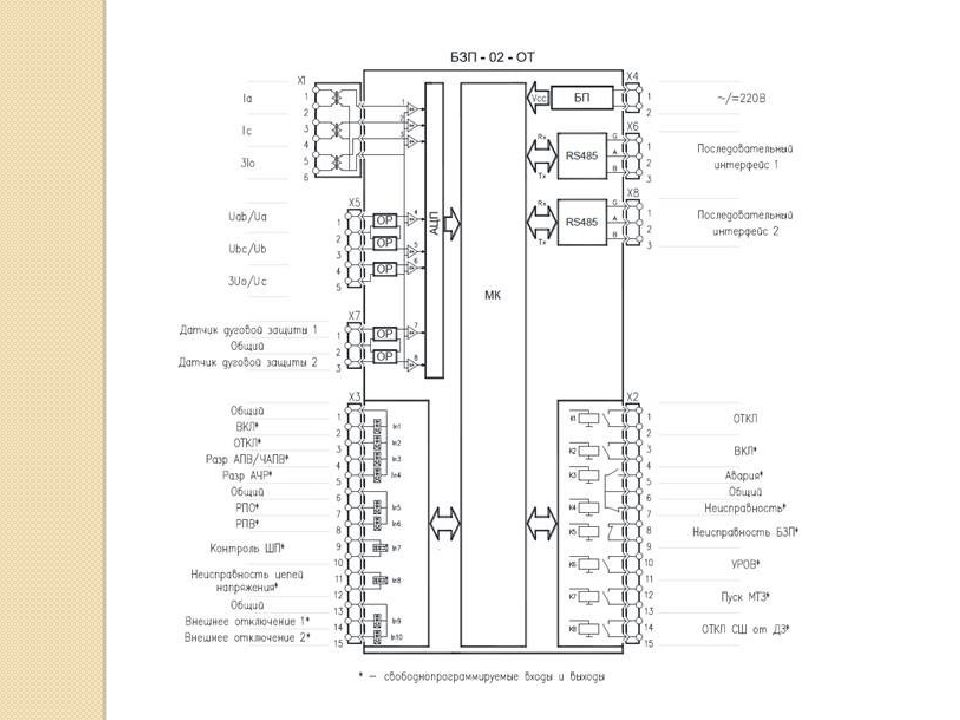

Схема подключения
