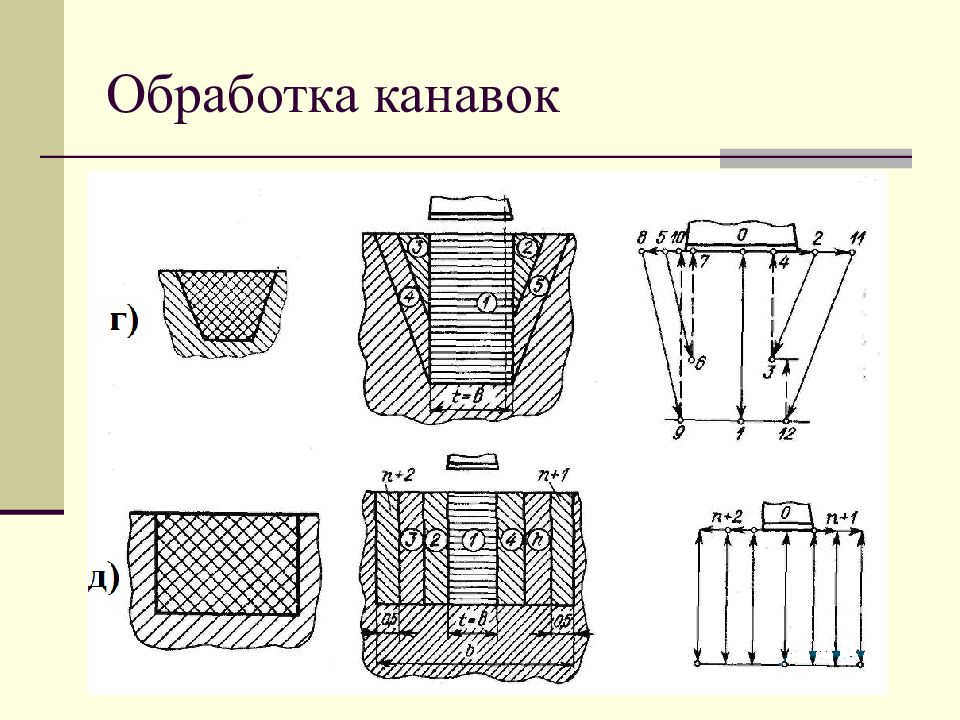

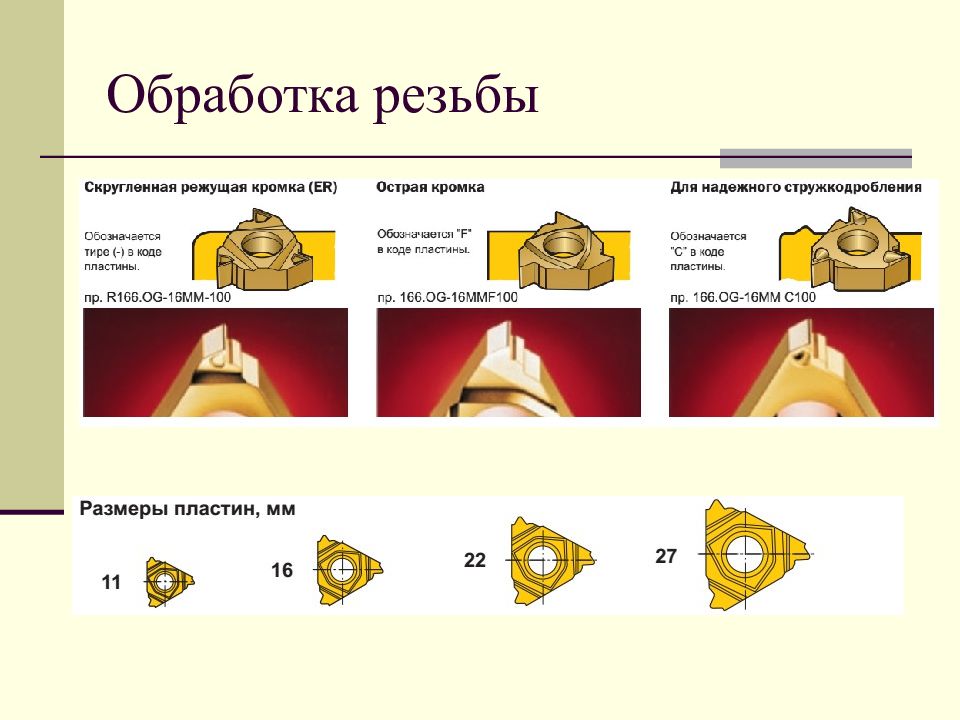

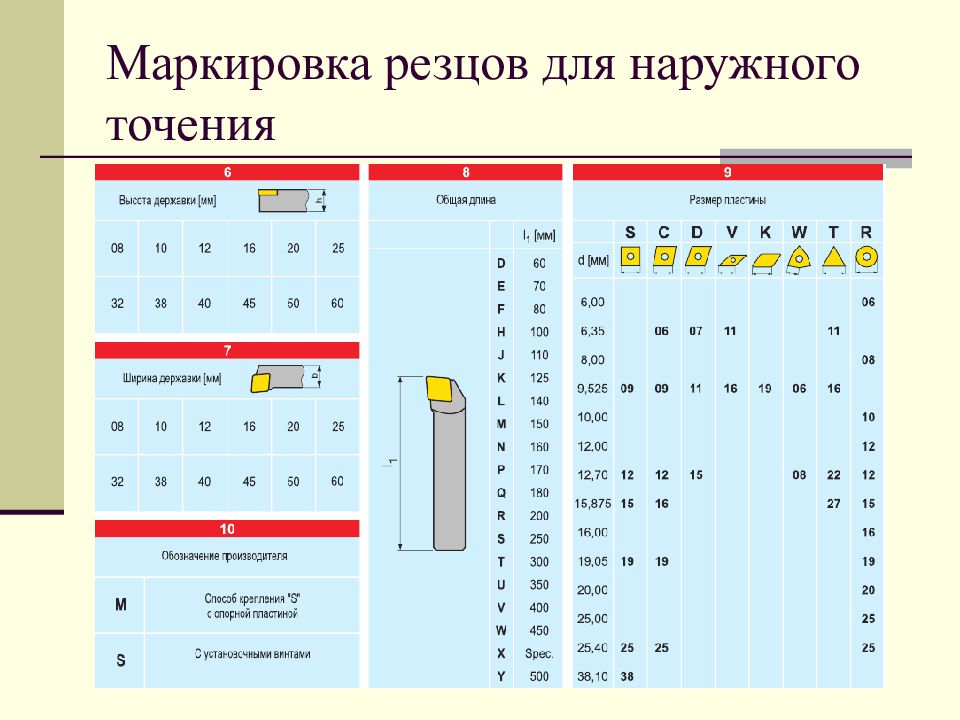

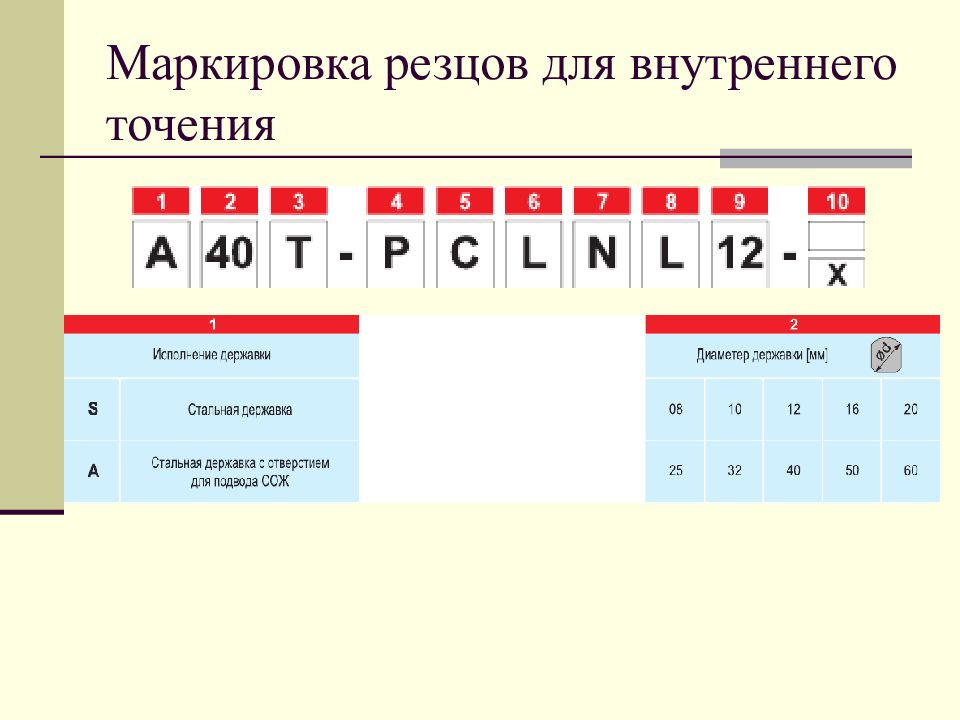

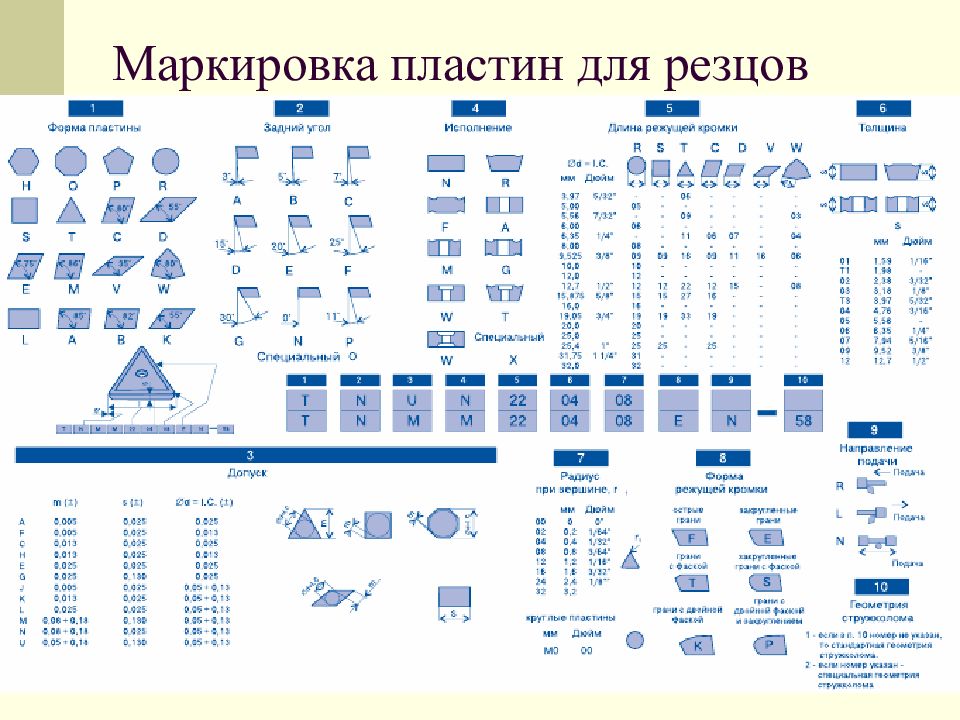

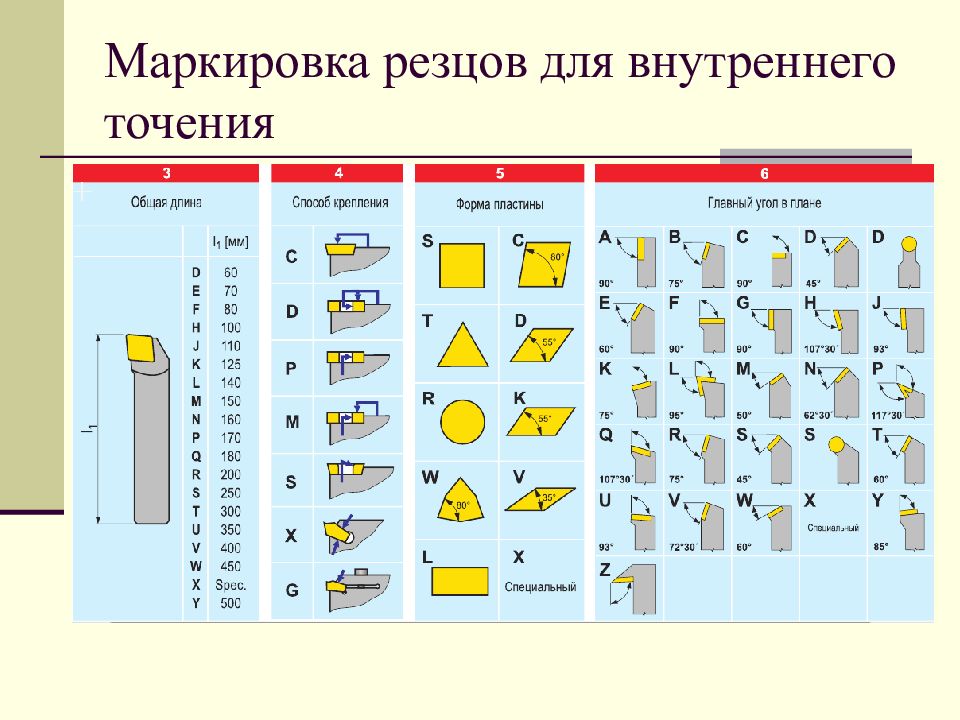

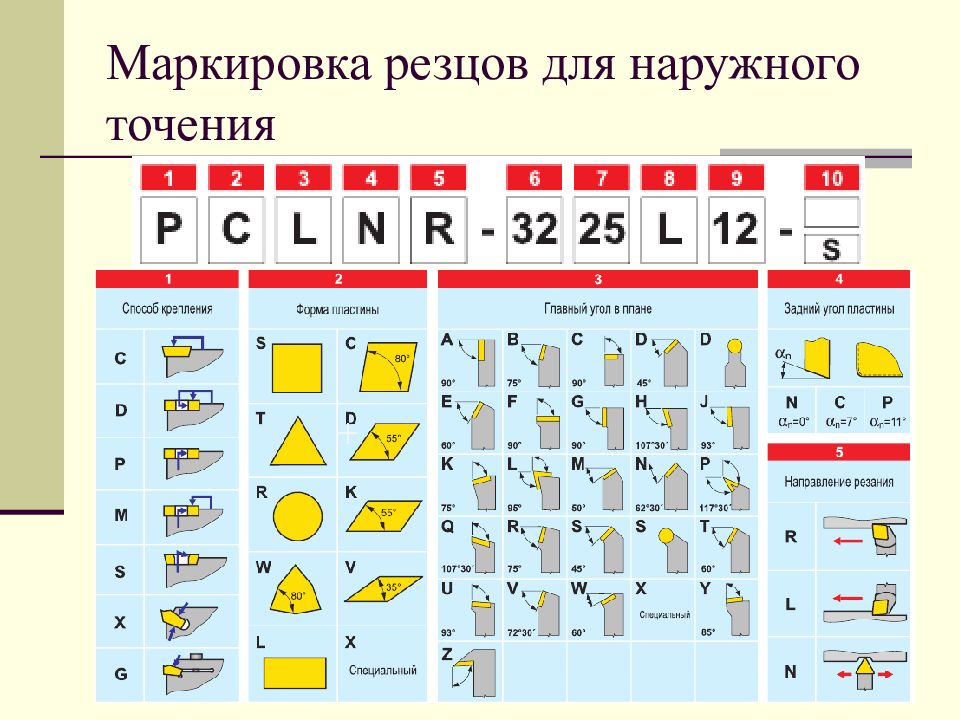

1-6 — основные поверхности 1- торцовая; 2 -радиусная торцовая; 3 - цилиндрическая наружная; 4 - конусная; 5 - конусная фаска; 6 - цилиндрическое отверстие); 7 -13 дополнительные поверхности (7 - зарезьбовая канавка; 8 - резьбовая поверхность; 9 - внутренняя трапецеидальная канавка; 10 - угловая канавка; 11 -внутренняя прямоугольная канавка ; 12 - торцовая канавка; 13 - желоб)

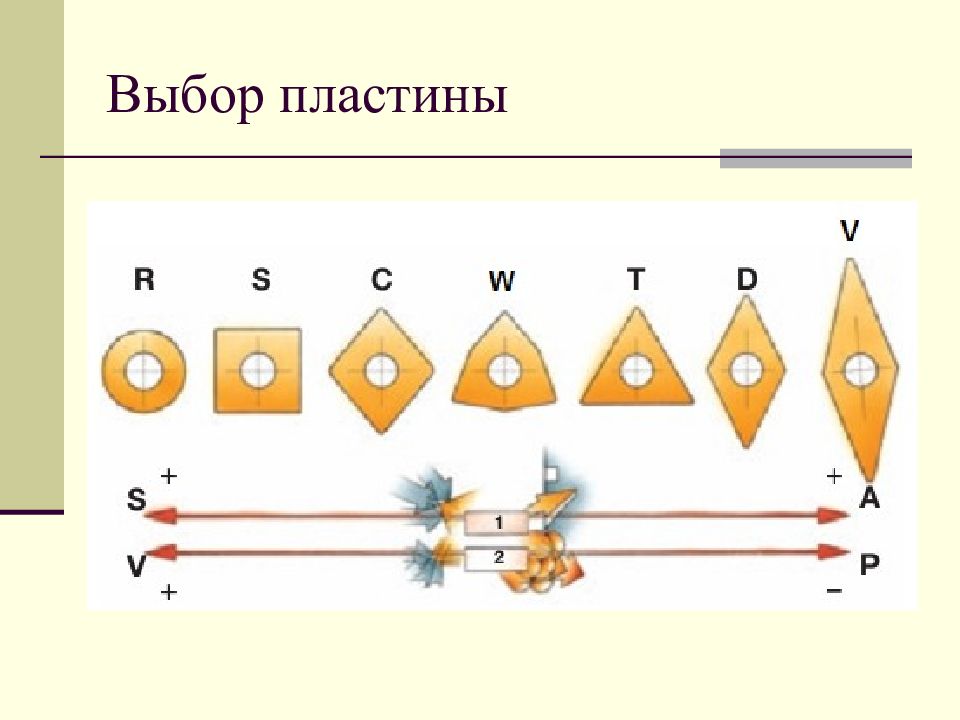

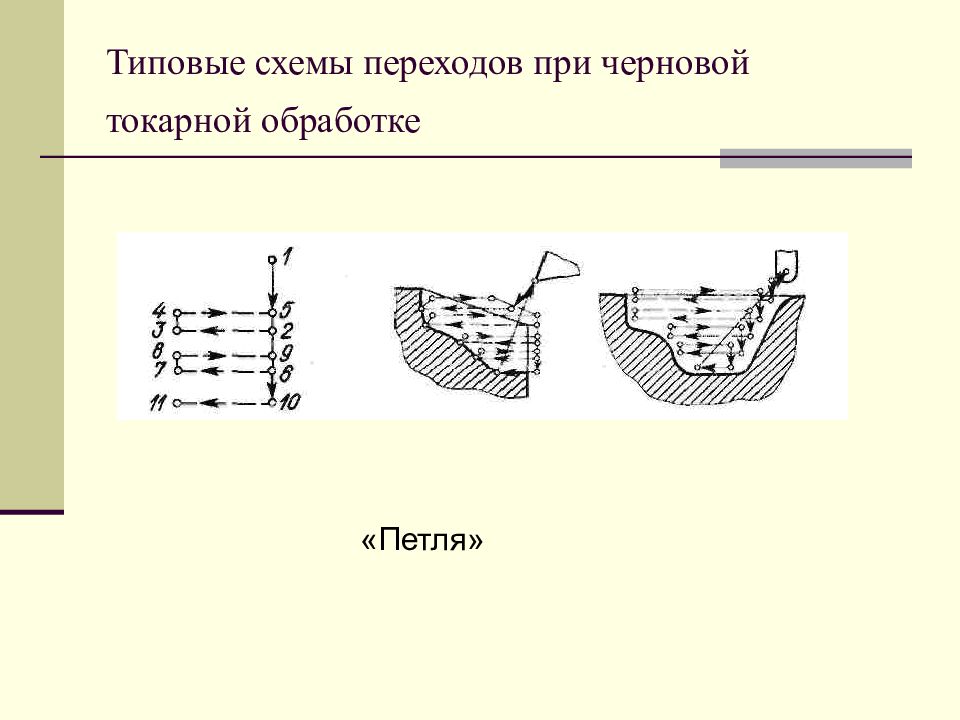

«Петля»

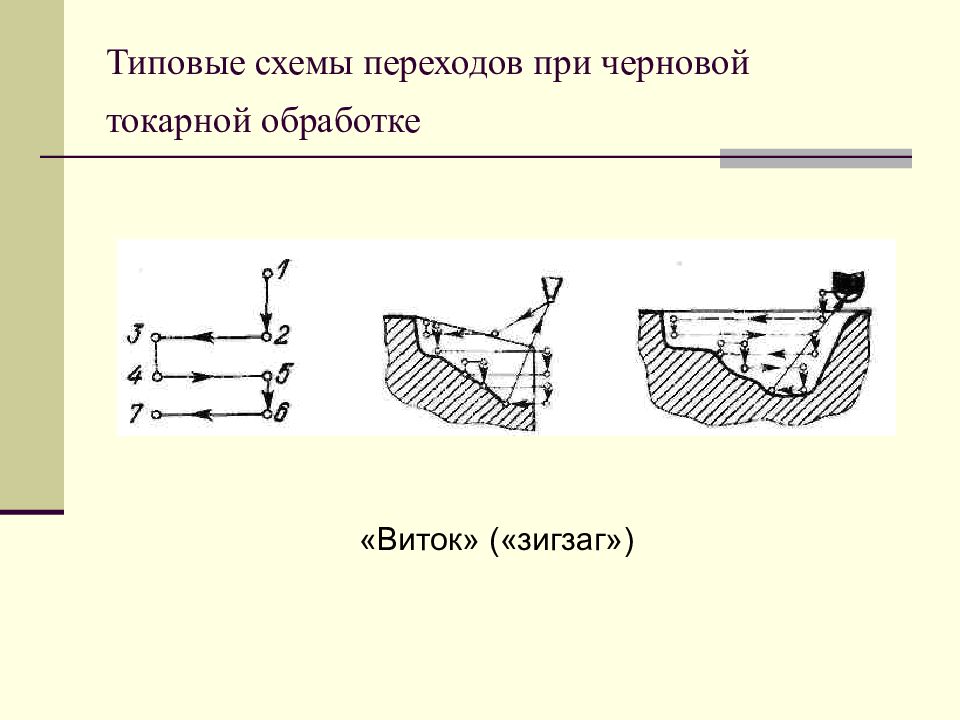

«Виток» («зигзаг»)
«Спуск»

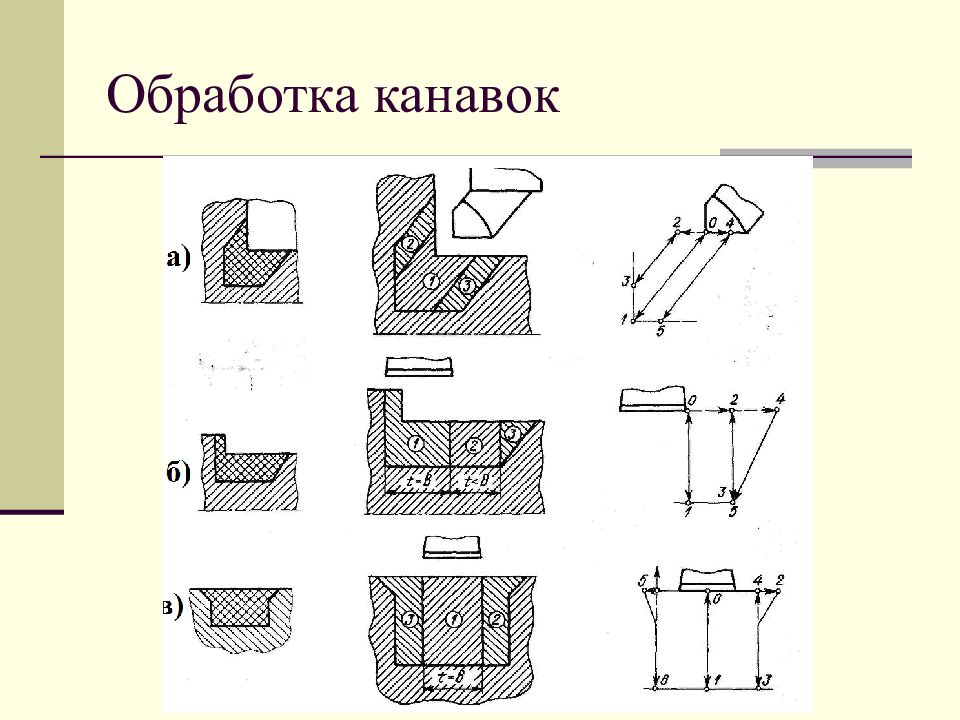

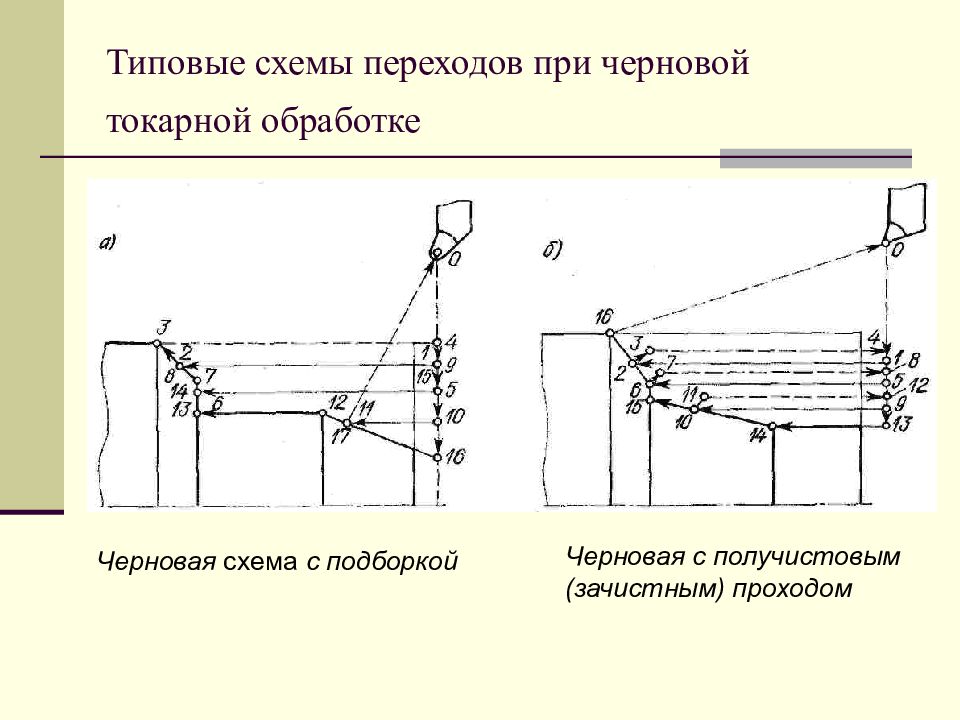

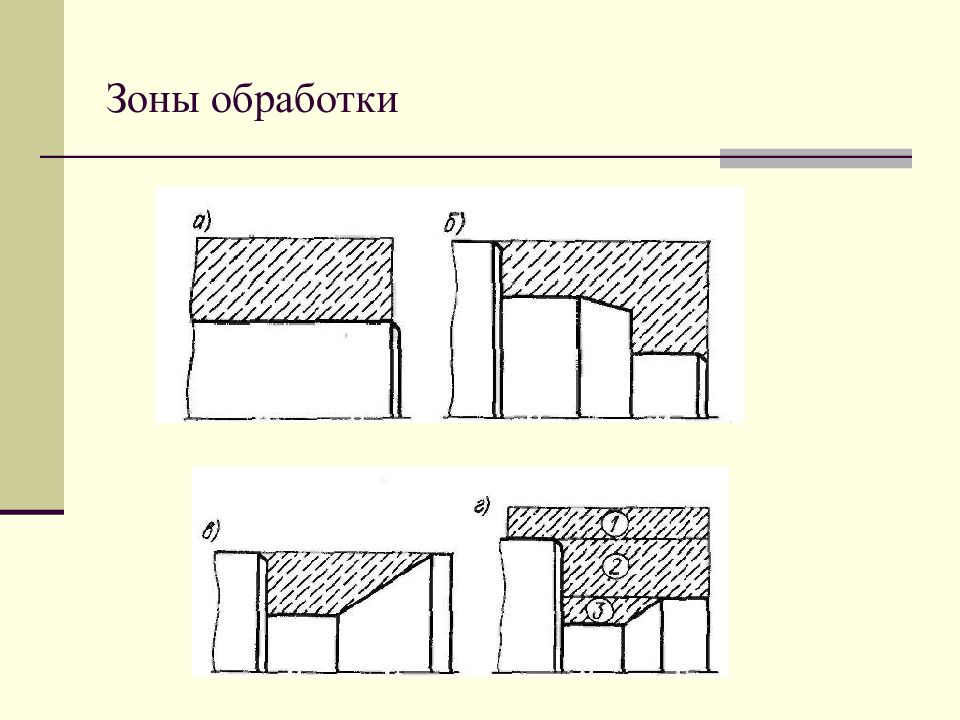

Черновая схема с подборкой Черновая с получистовым (зачистным) проходом

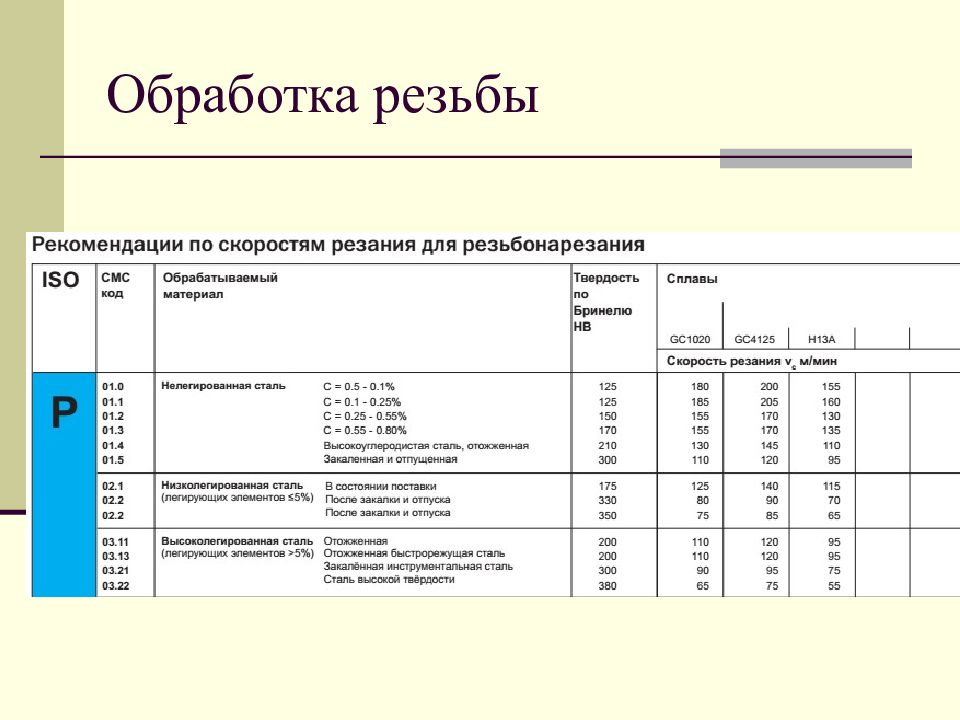

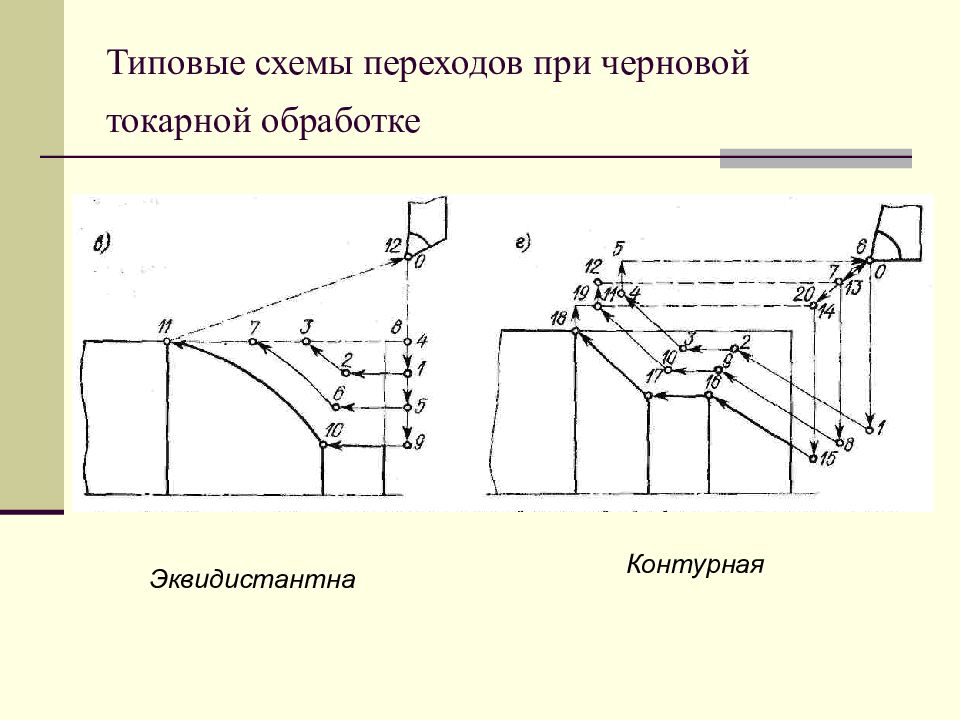

Эквидистантна Контурная
Подача в зависимости от требуемой точности детали и погрешности заготовки Подачу обеспечивающая требуемую шероховатость

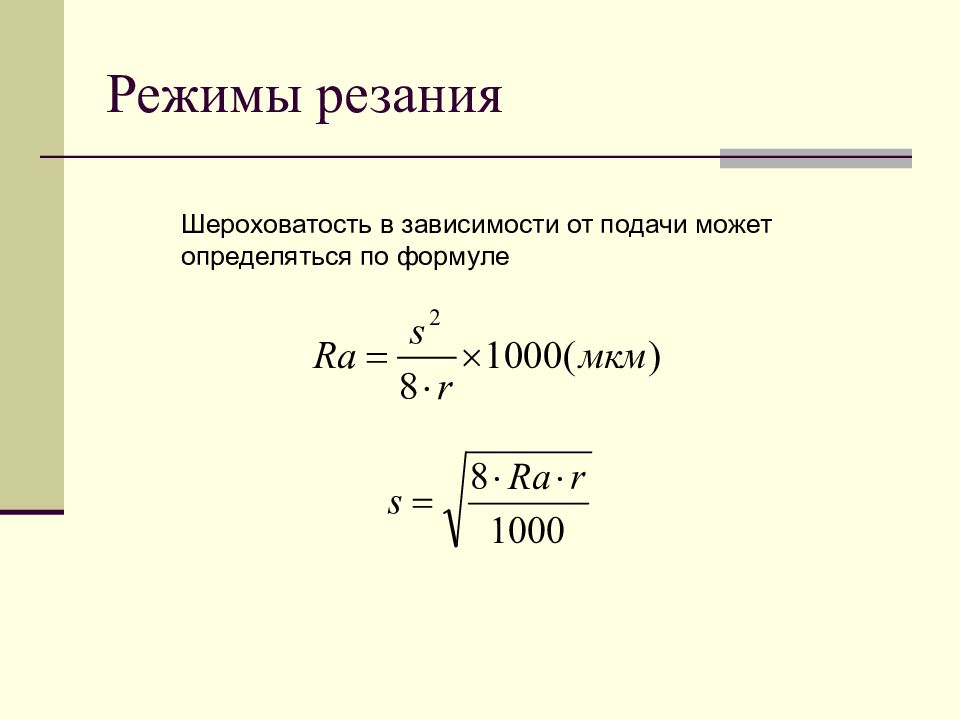

Шероховатость в зависимости от подачи может определяться по формуле
Xt=A cos α t-B cos( β - α )t Yt=A sin α t = B sin( β - α )t

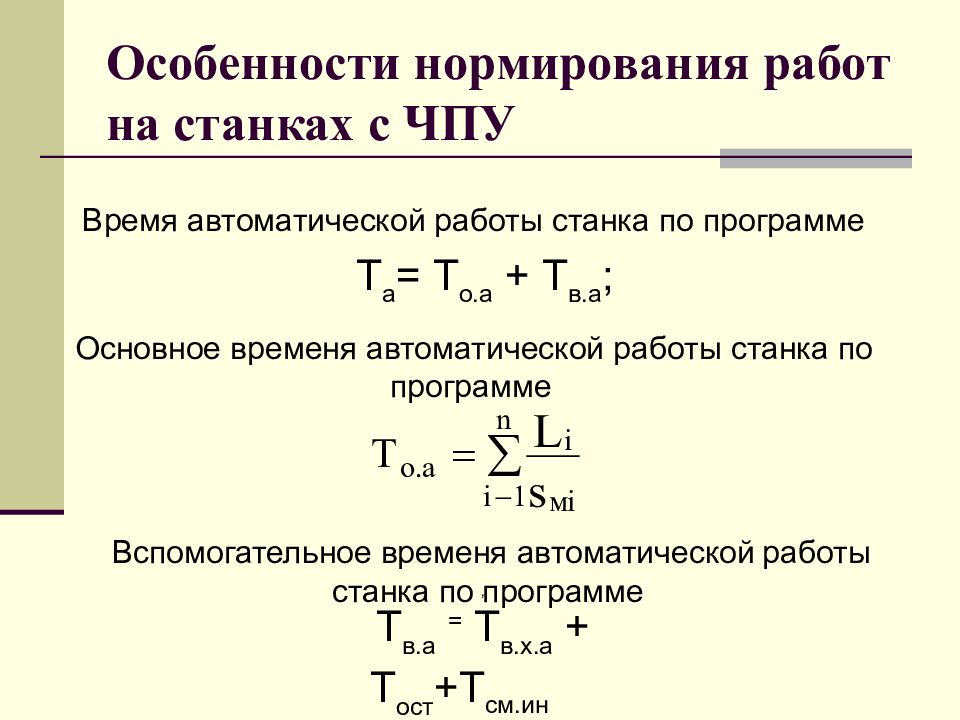

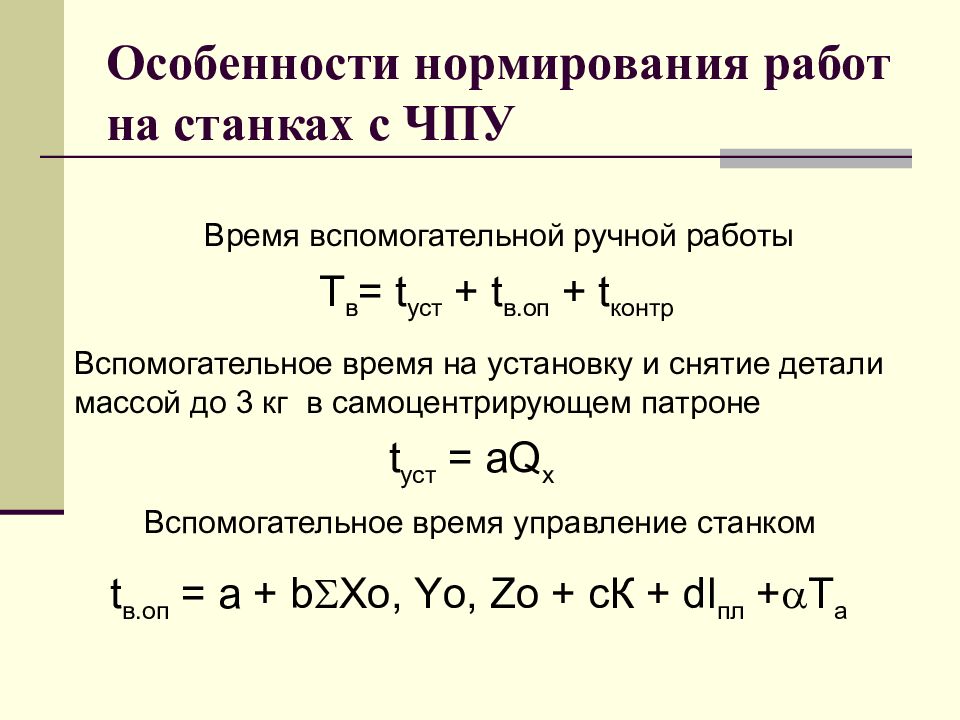

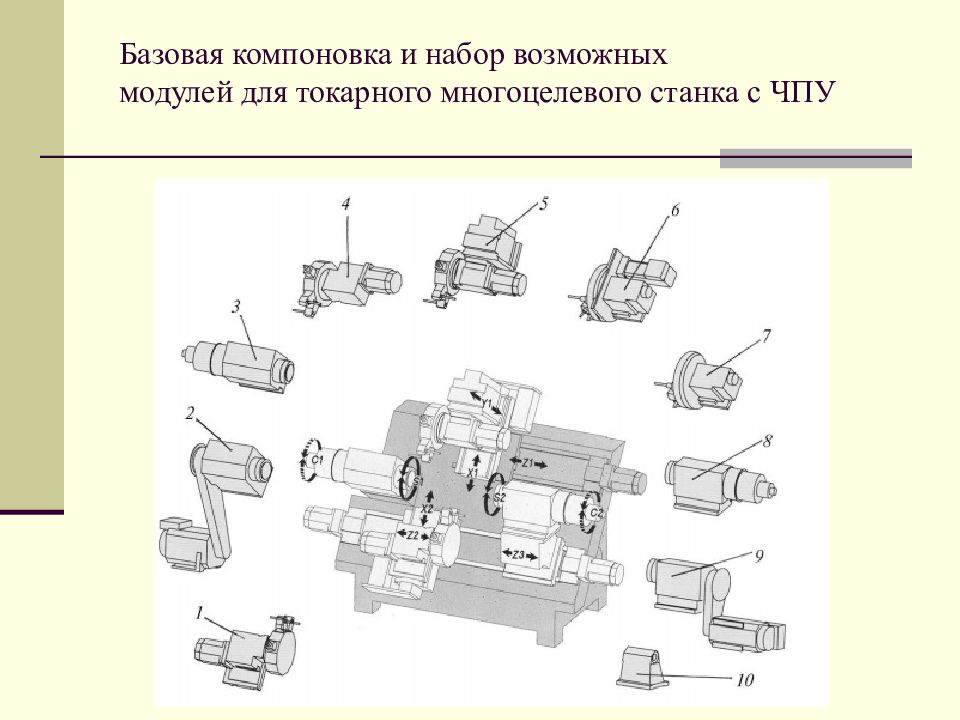

Т а = Т о.а + Т в.а ; , Т в.а = Т в.х.а + Т oc т +Т см.ин Особенности нормирования работ на станках с ЧПУ Время автоматической работы станка по программе Основное временя автоматической работы станка по программе Вспомогательное временя автоматической работы станка по программе
Т в = t уст + t в.оп + t контр Время вспомогательной ручной работы t уст = а Q x Вспомогательное время на установку и снятие детали массой до 3 кг в самоцентрирующем патроне Вспомогательное время управление станком t в.оп = а + b Х о, Y о, Zo + сК + dl пл + T a

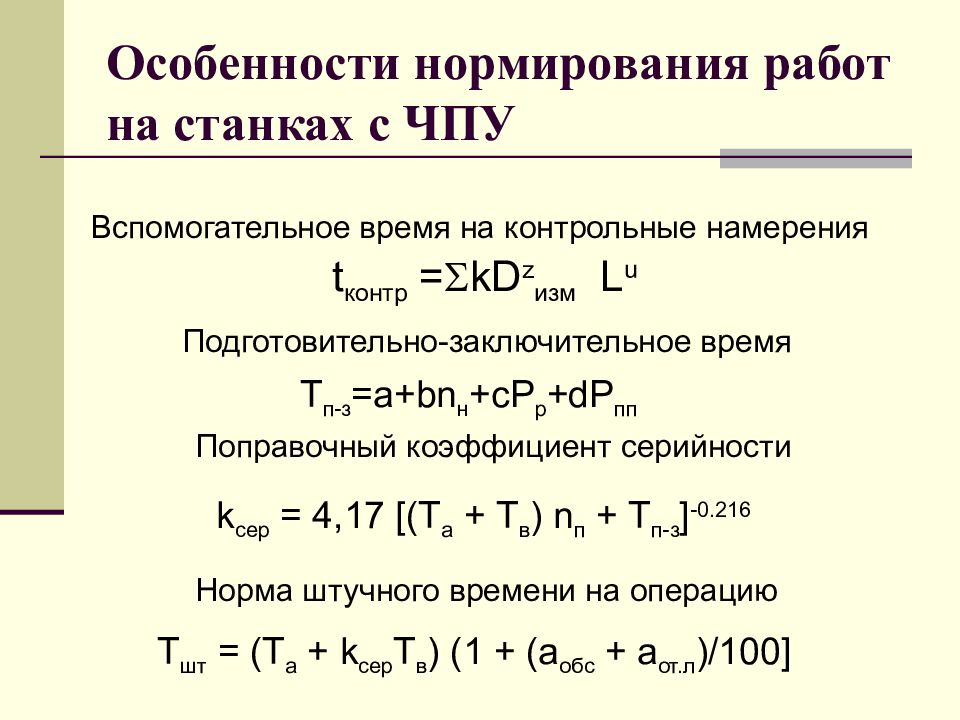

t контр = kD z изм L u Вспомогательное время на контрольные намерения Т п-з =а+ bn н + cP p + dP пп Поправочный коэффициент серийности Подготовительно-заключительное время k c ер = 4,17 [(Т а + Т в ) n п + Т п-з ] -0.216 Т шт = (Т а + k сер Т в ) (1 + (а обс + а от.л )/100] Норма штучного времени на операцию
