OpenGL и аппаратные ускорители графики Астана 2004 Лекция 8

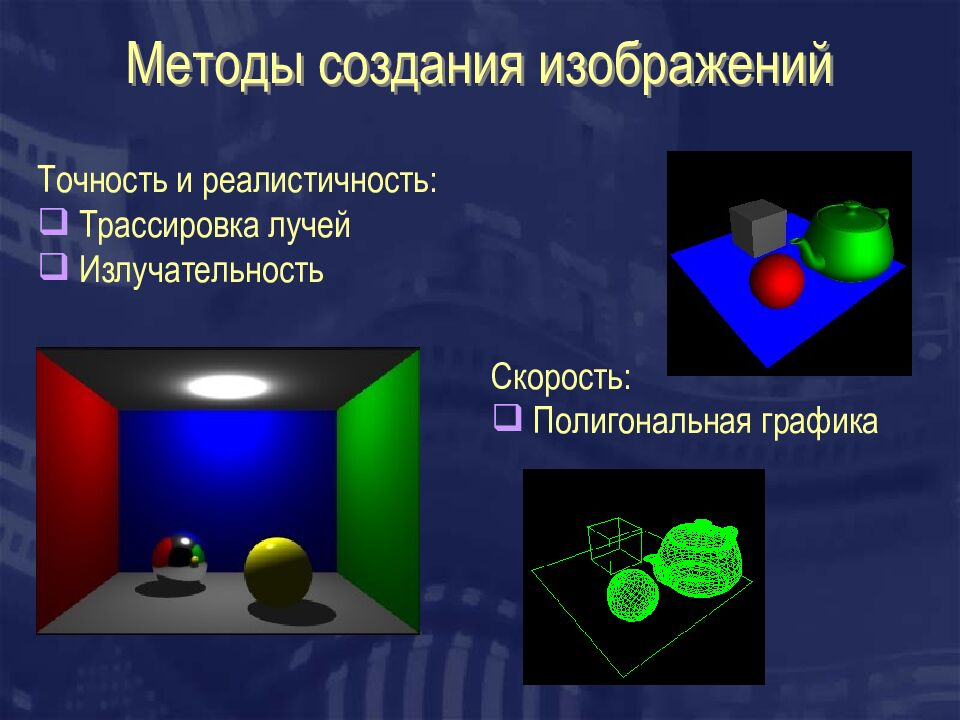

Методы создания изображений Точность и реалистичность : Трассировка лучей Излучательность Скорость : Полигональная графика

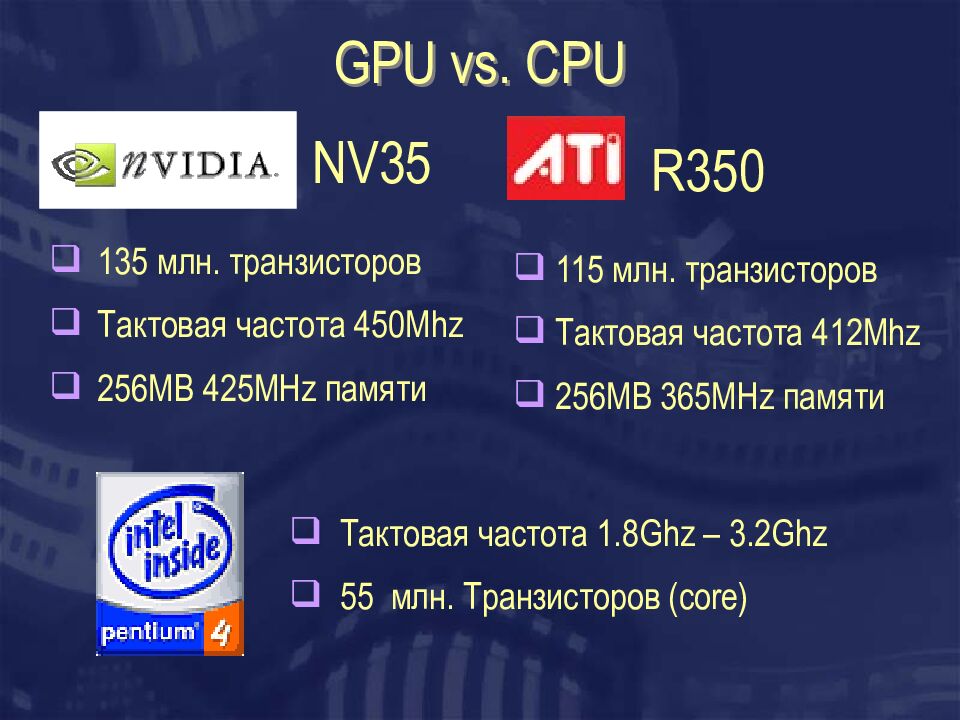

135 млн. транзисторов Тактовая частота 450Mhz 256MB 425MHz памяти 115 млн. транзисторов Тактовая частота 412Mhz 256MB 365MHz памяти Тактовая частота 1.8Ghz – 3.2Ghz 55 млн. Транзисторов ( core) NV35 R350

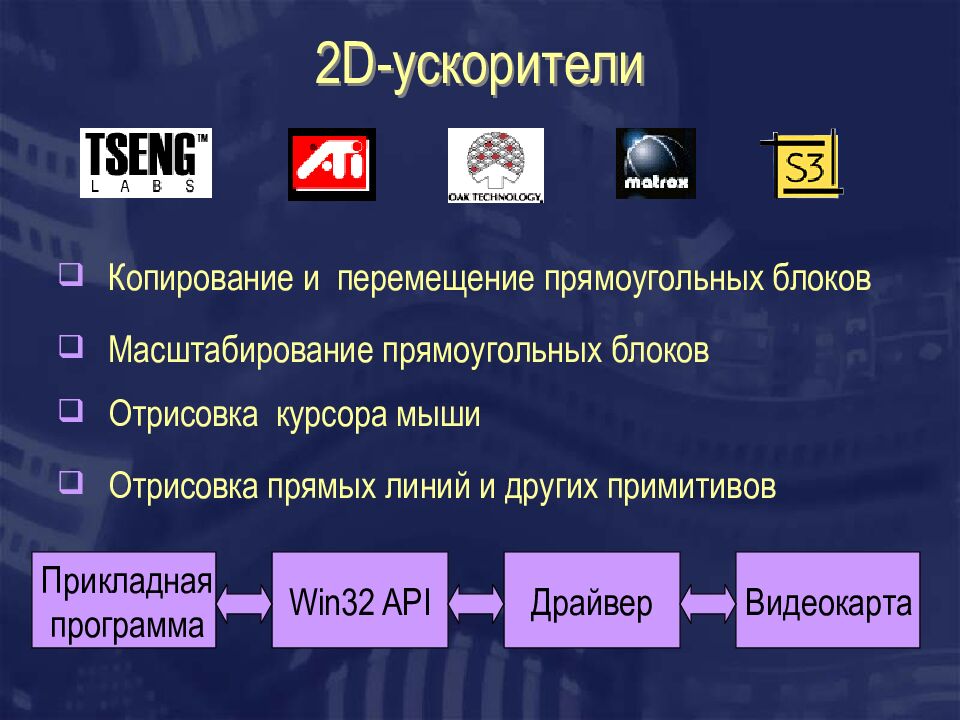

Копирование и перемещение прямоугольных блоков Отрисовка курсора мыши Отрисовка прямых линий и других примитивов Масштабирование прямоугольных блоков Прикладная программа Win32 API Драйвер Видеокарта

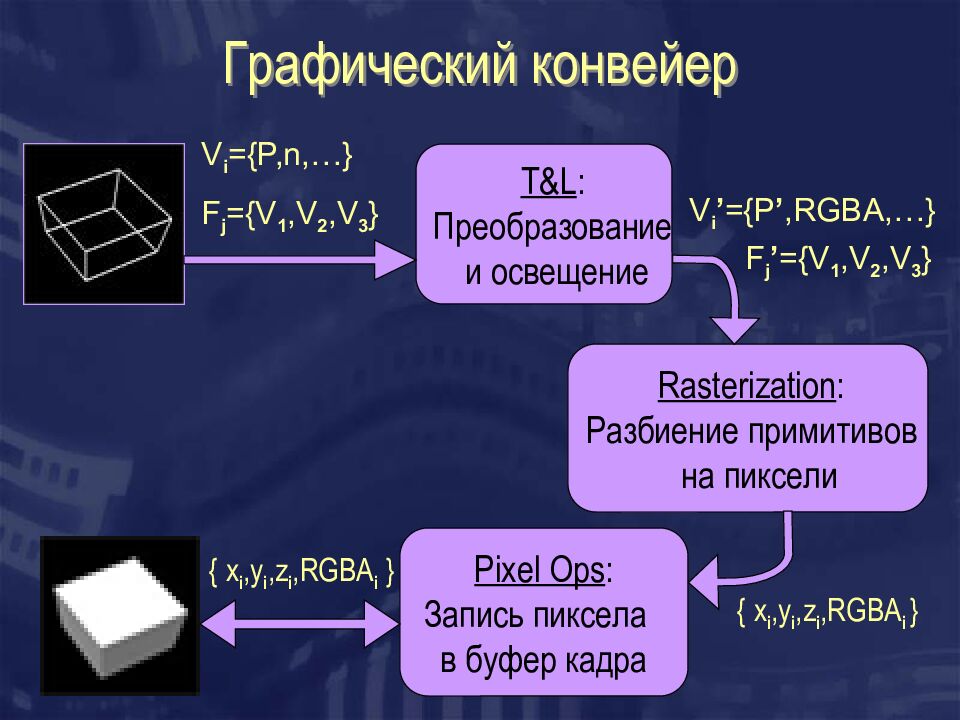

T&L : Преобразование и освещение Rasterization : Разбиение примитивов на пиксели Pixel Ops : Запись пиксела в буфер кадра V i ={P,n,…} F j ={V 1,V 2,V 3 } V i ’ ={P ’,RGBA,…} { x i,y i,z i,RGBA i } { x i,y i,z i,RGBA i } F j ’ ={V 1,V 2,V 3 }

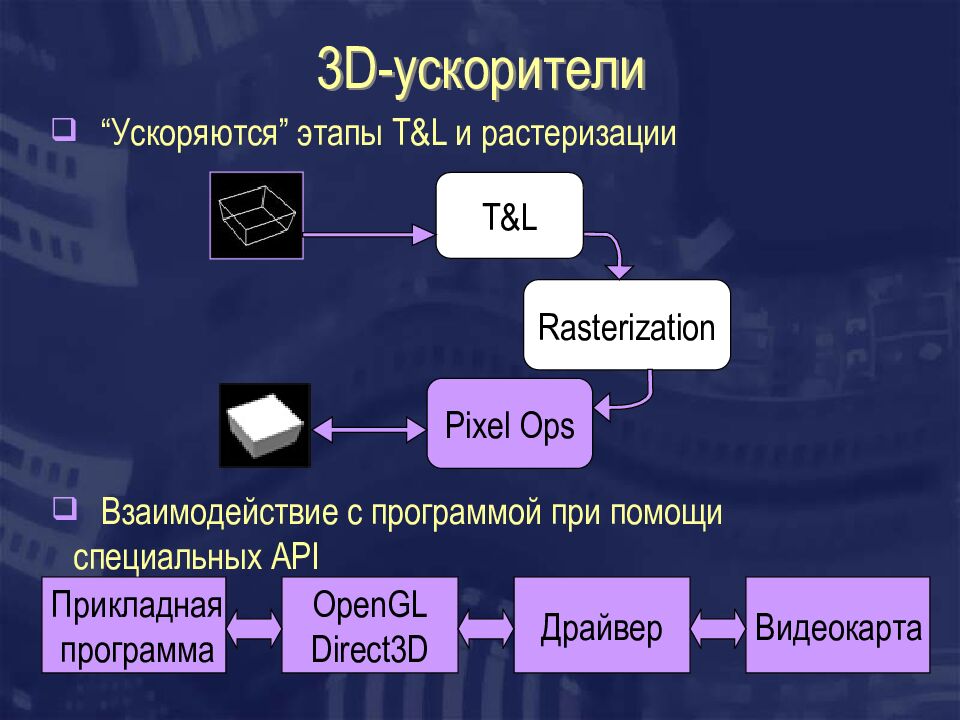

T&L Rasterization Pixel Ops Прикладная программа OpenGL Direct3D Драйвер Видеокарта “ Ускоряются ” этапы T&L и растеризации Взаимодействие с программой при помощи специальных API

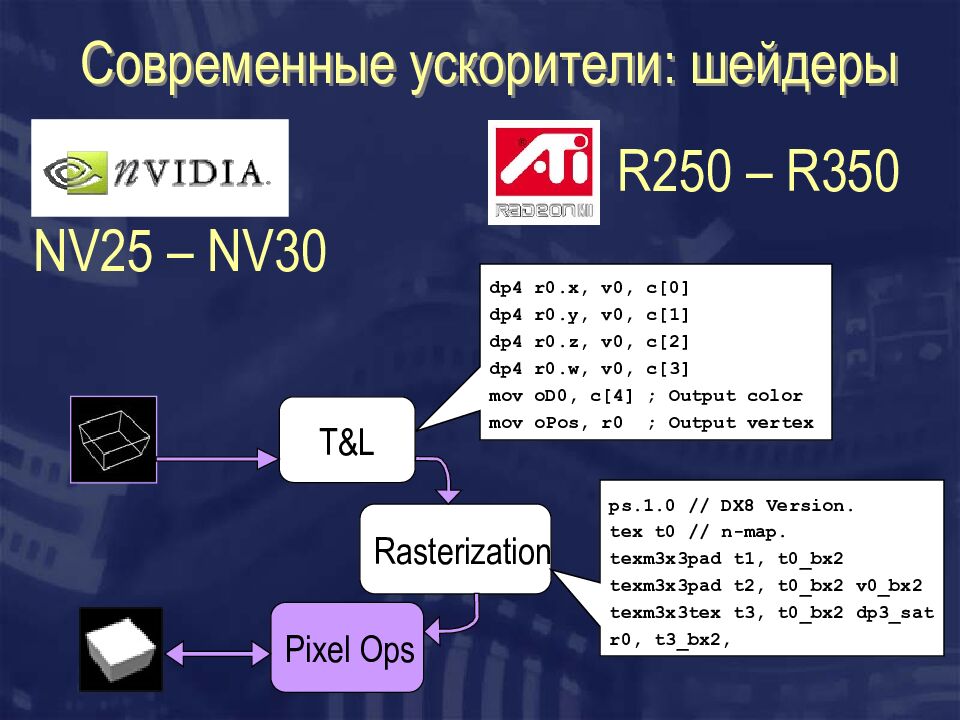

R2 50 – R 3 50 T&L Rasterization Pixel Ops NV2 5 – NV 30 dp4 r0.x, v0, c[0] dp4 r0.y, v0, c[1] dp4 r0.z, v0, c[2] dp4 r0.w, v0, c[3] mov oD0, c[4] ; Output color mov oPos, r0 ; Output vertex ps.1.0 // DX8 Version. tex t0 // n-map. texm3x3pad t1, t0_bx2 texm3x3pad t2, t0_bx2 v0_bx2 texm3x3tex t3, t0_bx2 dp3_sat r0, t3_bx2,

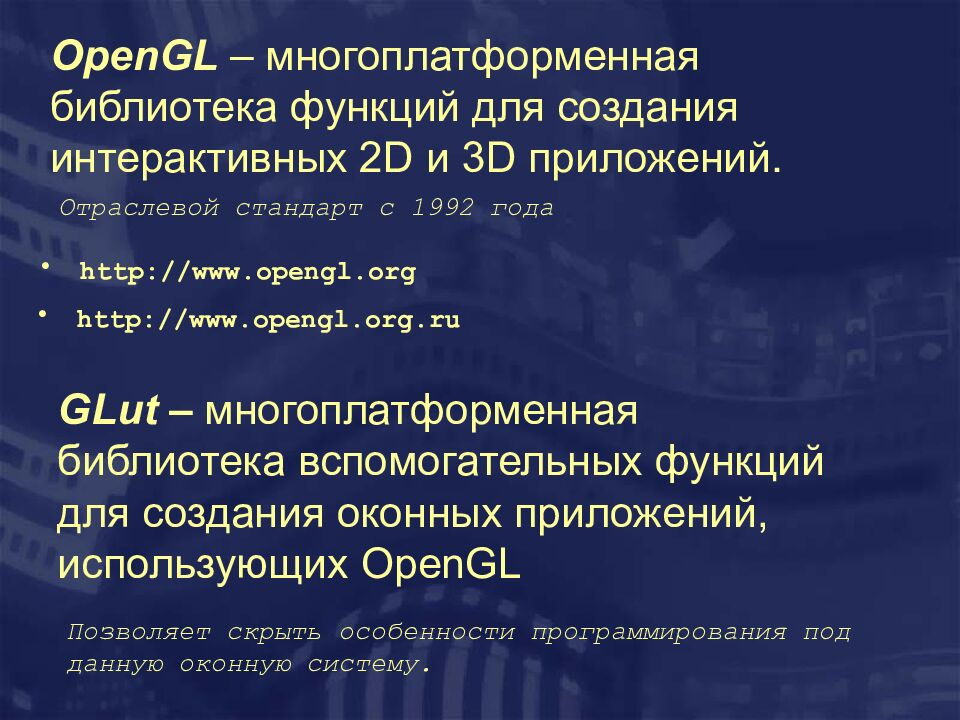

http://www.opengl.org http://www.opengl.org.ru GLut – многоплатформенная библиотека вспомогательных функций для создания оконных приложений, использующих OpenGL Позволяет скрыть особенности программирования под данную оконную систему. Отраслевой стандарт с 1992 года

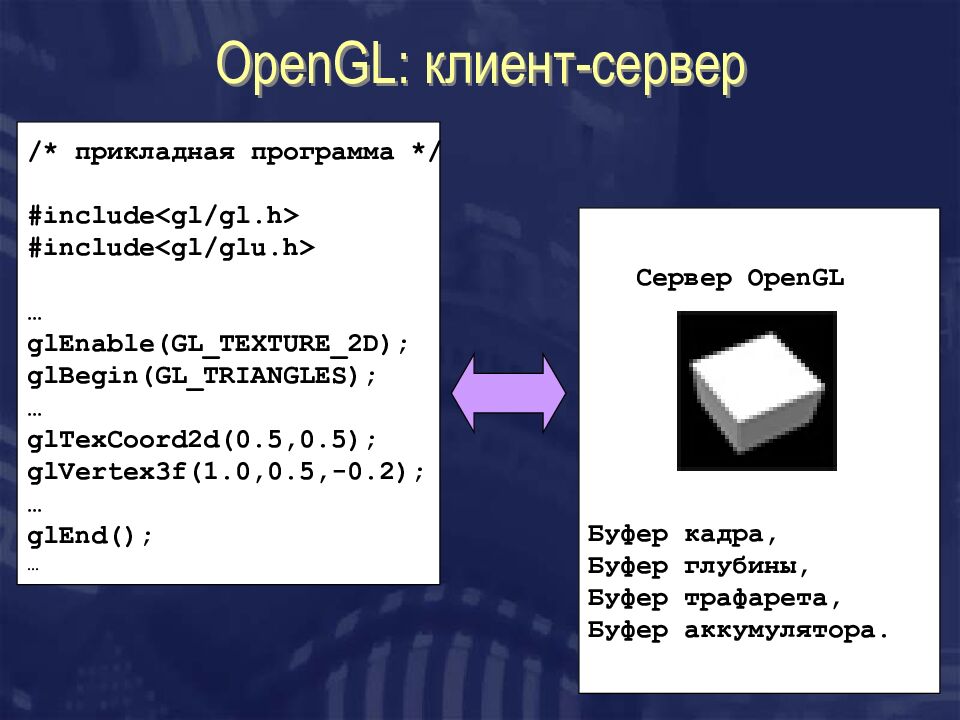

/* прикладная программа * / #include<gl/gl.h> #include<gl/glu.h> … glEnable(GL_TEXTURE_2D); glBegin(GL_TRIANGLES); … glTexCoord2d(0.5,0.5); glVertex3f(1.0,0.5,-0.2); … glEnd(); … Сервер OpenGL Буфер кадра, Буфер глубины, Буфер трафарета, Буфер аккумулятора.

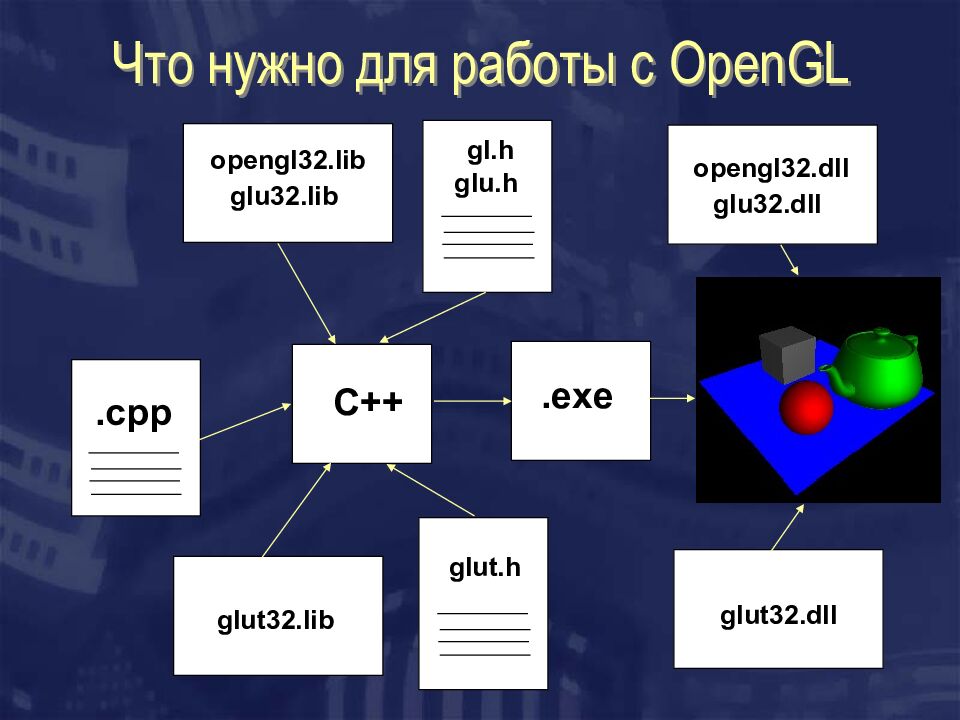

.cpp opengl32.lib gl.h glu32.lib glu.h glut32.lib glut.h opengl32.dll glu32.dll glut32.dll .exe C++
Ю. Тихомиров. OpenGL. Программирование трехмерной графики, БХВ – Петербург, 2002 Эдвард Энджел. Интерактивная компьютерная графика. Вводный курс на базе OpenGL, 2-е изд., Вильямс, 2001
Ву Мейсон, Нейдер Джеки, Девис Том, Шрайнер Дейв. OpenGL. Руководство по программиста. Диа-Софт, 2002. Френсис Хилл. OpenGL. Программирование компьютерной графики. Для профессионалов. Питер. 2002

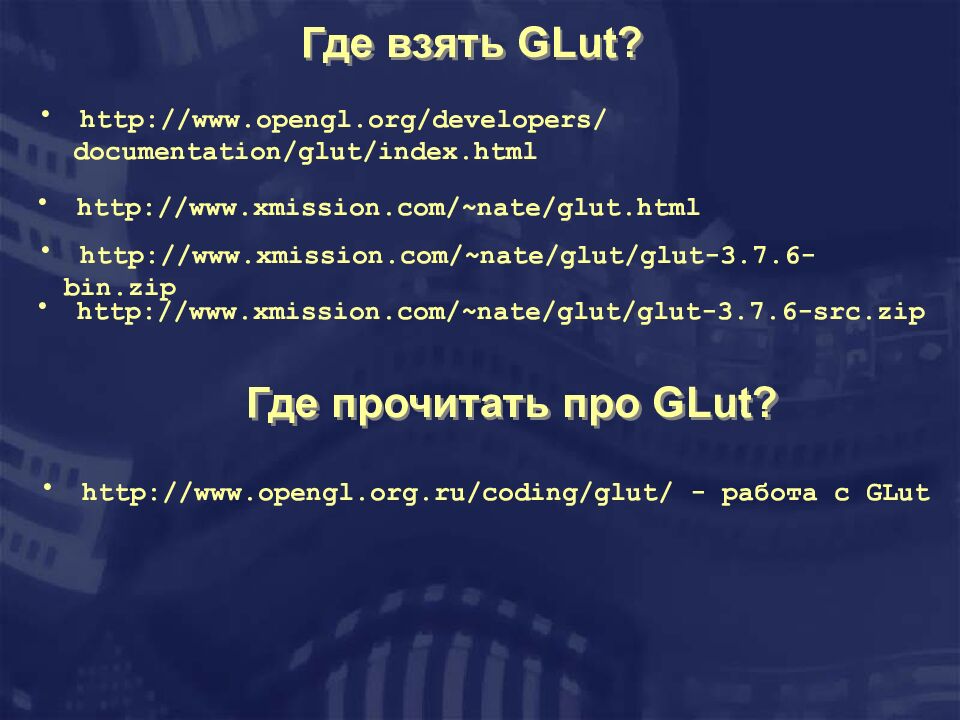

http://www.opengl.org/developers/ documentation/glut/index.html http://www.xmission.com/~nate/glut.html http://www.xmission.com/~nate/glut/glut-3.7.6-bin.zip http://www.xmission.com/~nate/glut/glut-3.7.6-src.zip Где прочитать про GLut? http://www.opengl.org.ru/coding/glut/ - работа с GLut

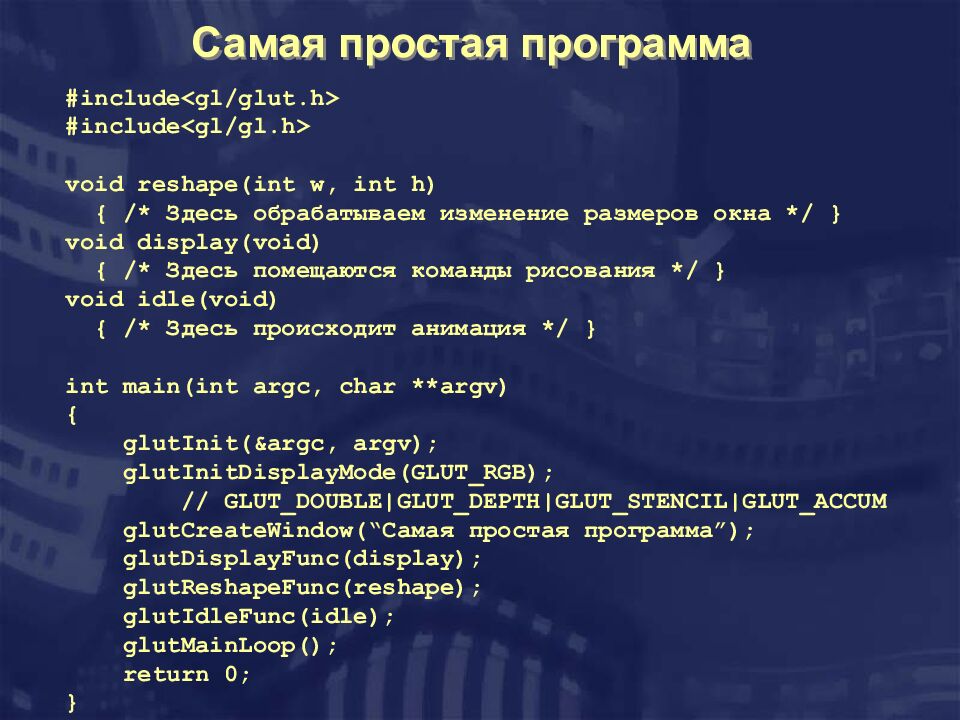

#include<gl/glut.h> #include<gl/gl.h> void reshape(int w, int h) { /* Здесь обрабатываем изменение размеров окна */ } void display(void) { /* Здесь помещаются команды рисования */ } void idle(void) { /* Здесь происходит анимация */ } int main(int argc, char **argv) { glutInit(&argc, argv); glutInitDisplayMode(GLUT_RGB); // GLUT_DOUBLE|GLUT_DEPTH|GLUT_STENCIL|GLUT_ACCUM glutCreateWindow(“ Самая простая программа ”); glutDisplayFunc(display); glutReshapeFunc(reshape); glutIdleFunc(idle); glutMainLoop(); return 0; }

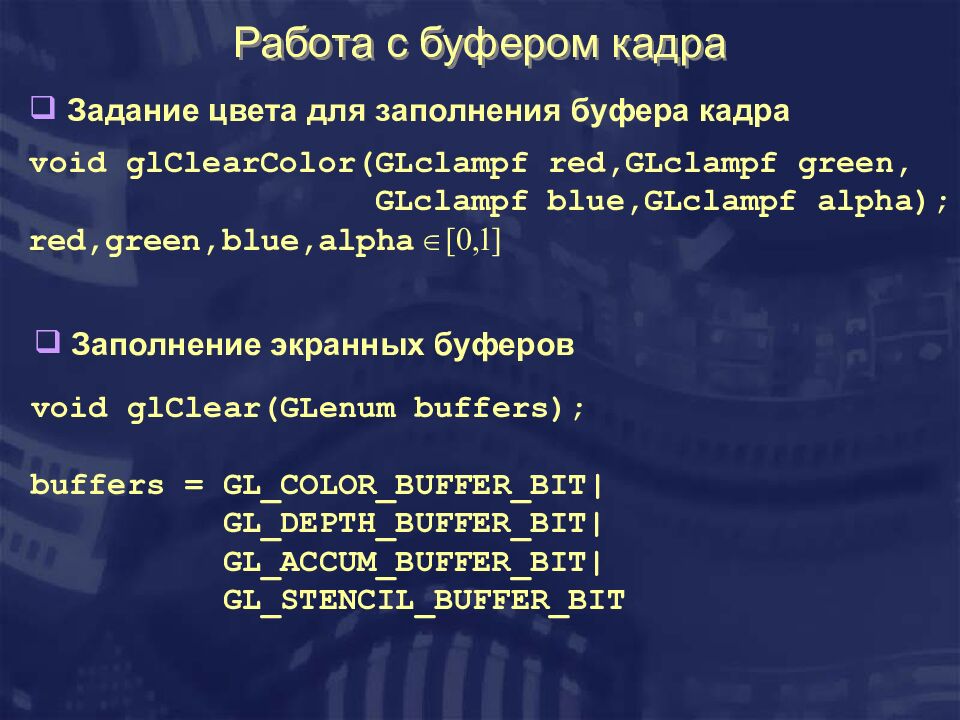

void glClear(GLenum buffers); buffers = GL_COLOR_BUFFER_BIT| GL_DEPTH_BUFFER_BIT| GL_ACCUM_BUFFER_BIT| GL_STENCIL_BUFFER_BIT void glClearColor(GLclampf red,GLclampf green, GLclampf blue,GLclampf alpha); Задание цвета для заполнения буфера кадра Заполнение экранных буферов

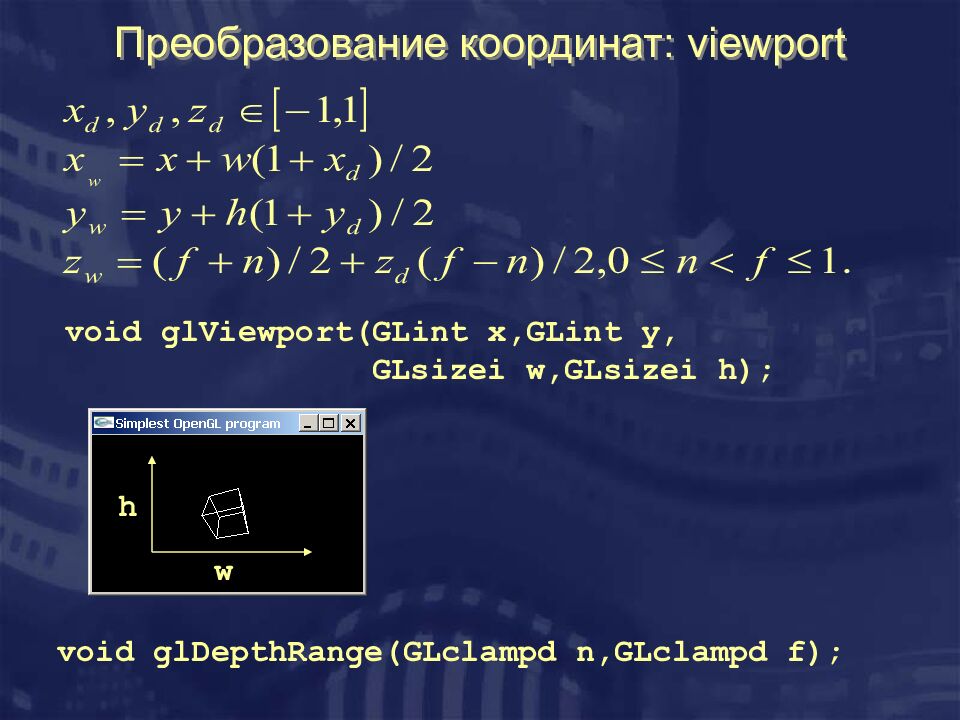

void glViewport(GLint x,GLint y, GLsizei w,GLsizei h); w h void glDepthRange(GLclampd n,GLclampd f);

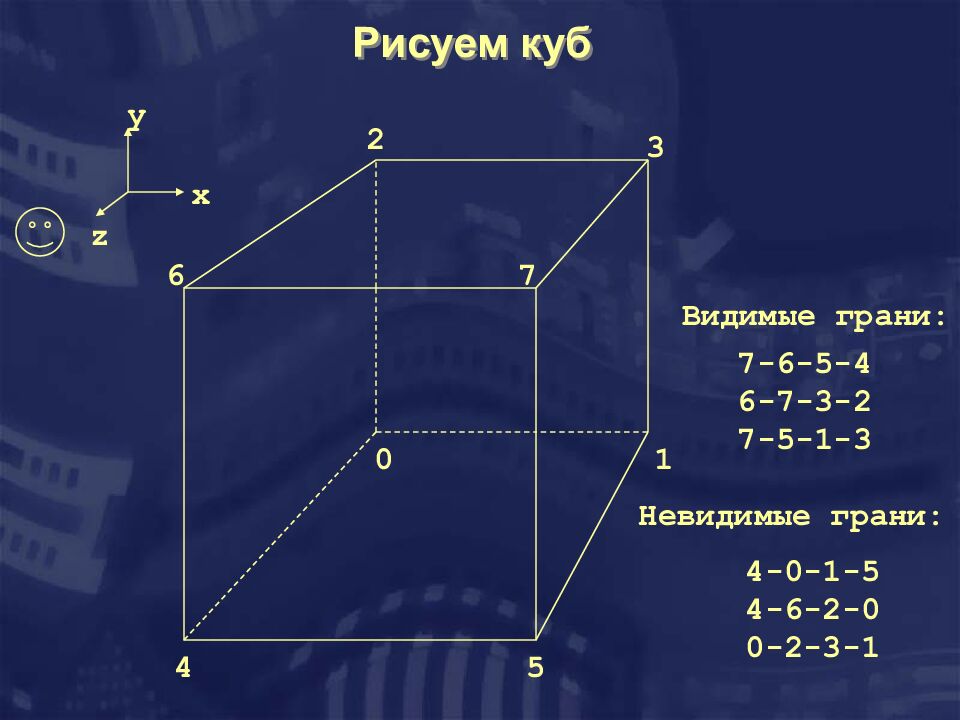

x y z 0 1 2 3 4 5 6 7 Видимые грани : 7-6-5-4 6-7-3-2 7-5-1-3 Невидимые грани : 4-0-1-5 4-6-2-0 0-2-3-1

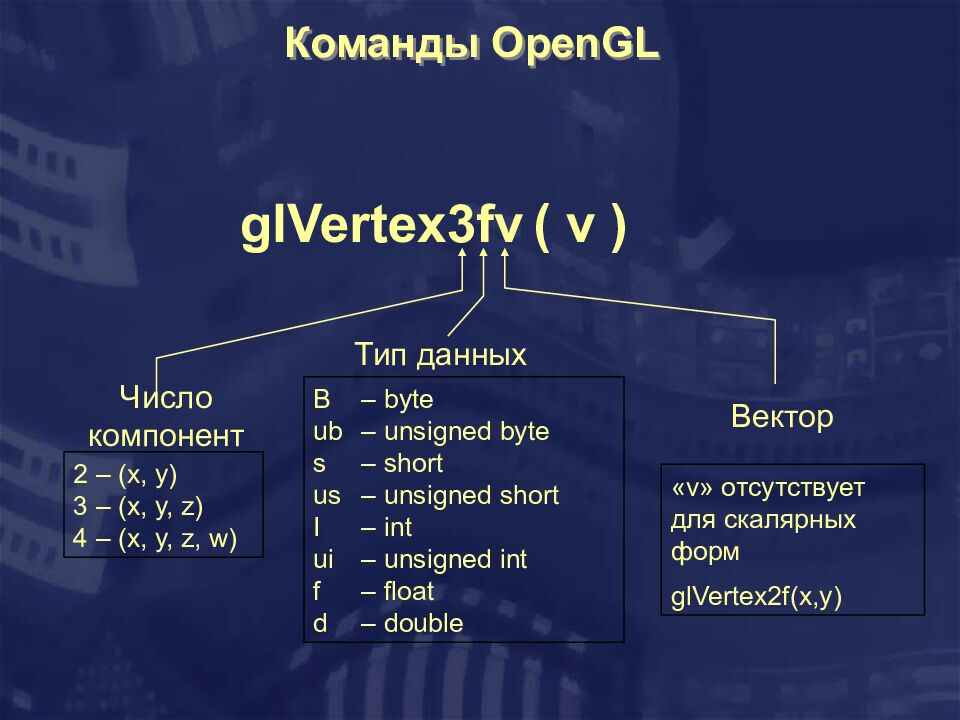

glVertex3fv ( v ) 2 – (x, y) 3 – (x, y, z) 4 – (x, y, z, w) Число компонент B – byte ub – unsigned byte s – short us – unsigned short I – int ui – unsigned int f – float d – double Тип данных « v » отсутствует для скалярных форм glVertex2f(x,y) Вектор

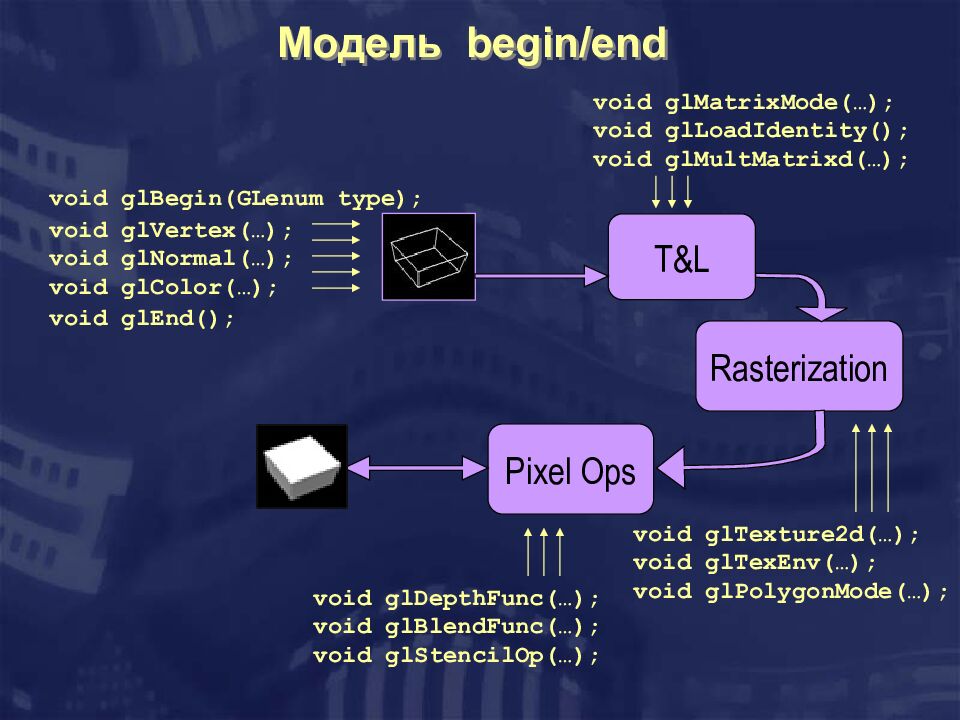

void glMatrixMode(…); void glLoadIdentity(); void glMultMatrixd(…); void glBegin(GLenum type); void glVertex(…); void glNormal(…); void glColor(…); void glEnd(); T&L Rasterization Pixel Ops void glTexture2d(…); void glTexEnv(…); void glPolygonMode(…); void glDepthFunc(…); void glBlendFunc(…); void glStencilOp(…);

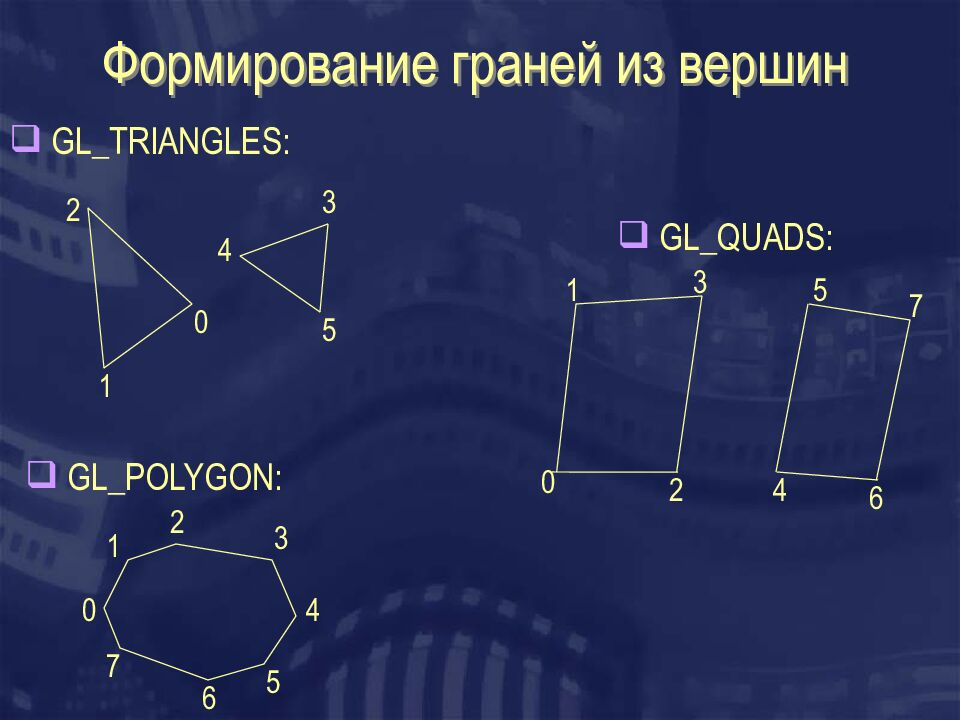

1 0 2 3 4 5 GL_TRIANGLES: 0 1 2 3 4 5 6 7 GL_QUADS: GL_POLYGON: 0 1 3 2 5 4 6 7

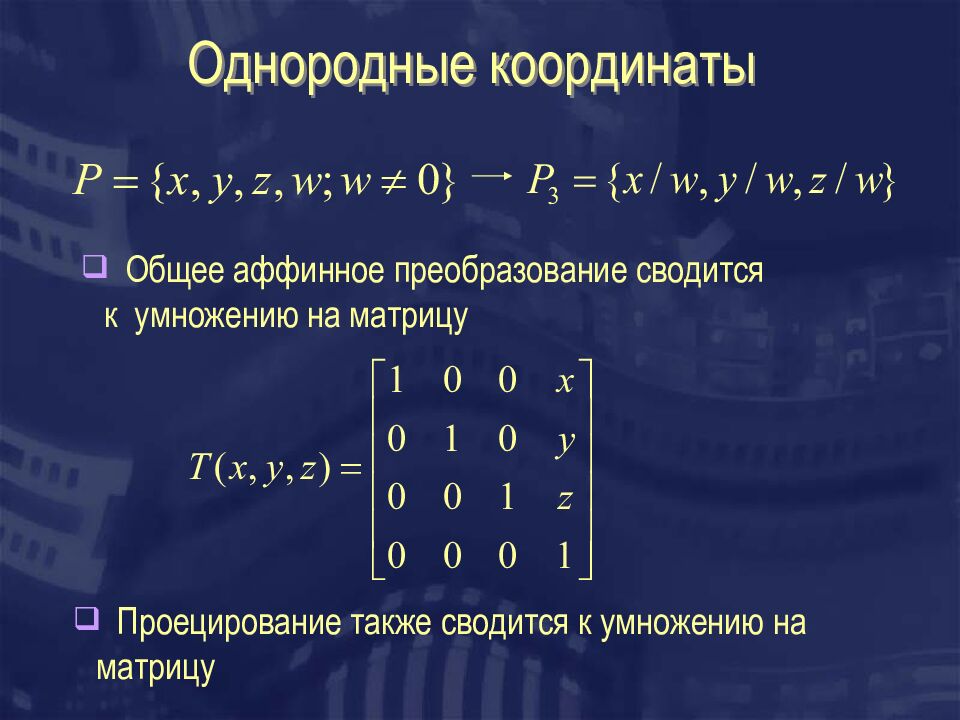

Общее аффинное преобразование сводится к умножению на матрицу Проецирование также сводится к умножению на матрицу

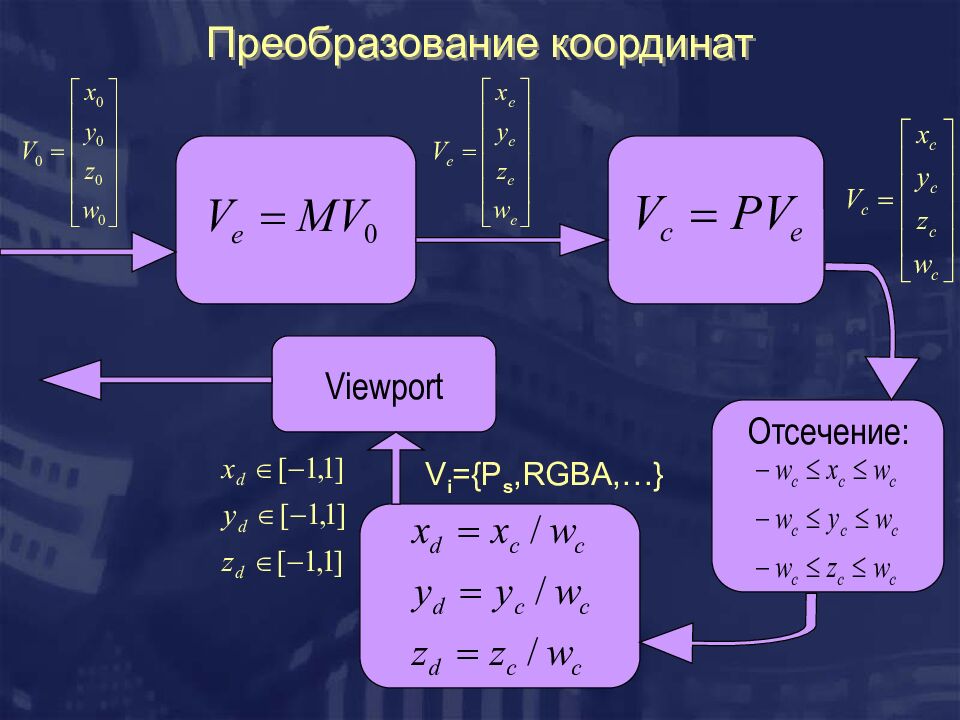

Отсечение : Viewport V i ={P s,RGBA,…}

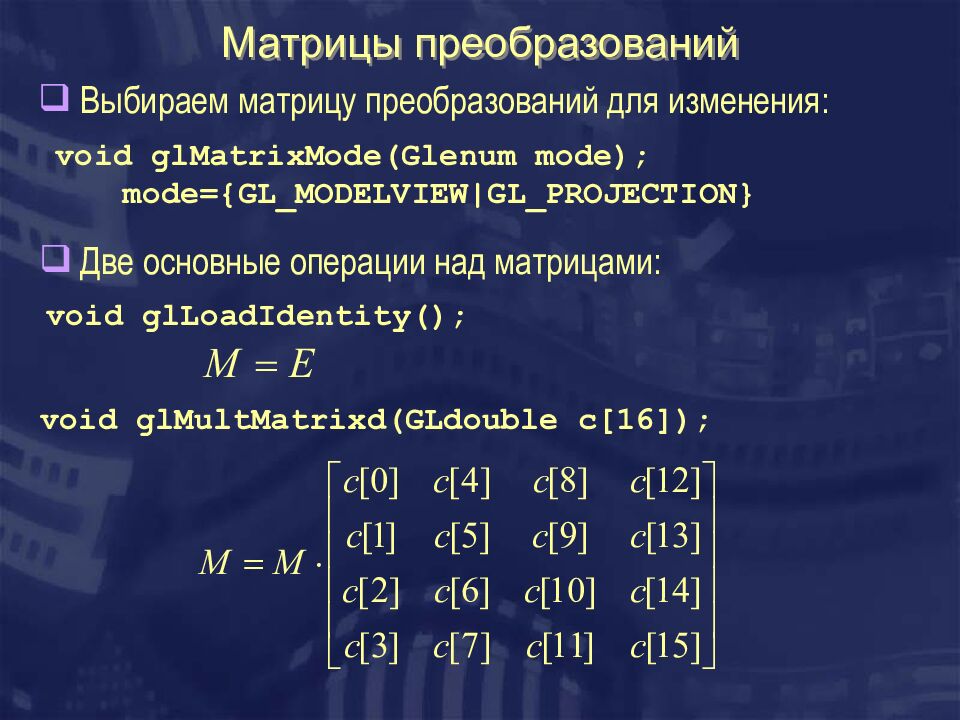

void glMatrixMode(Glenum mode); mode={GL_MODELVIEW|GL_PROJECTION} void glLoadIdentity(); void glMultMatrixd(GLdouble c[16]); Выбираем матрицу преобразований для изменения : Две основные операции над матрицами :

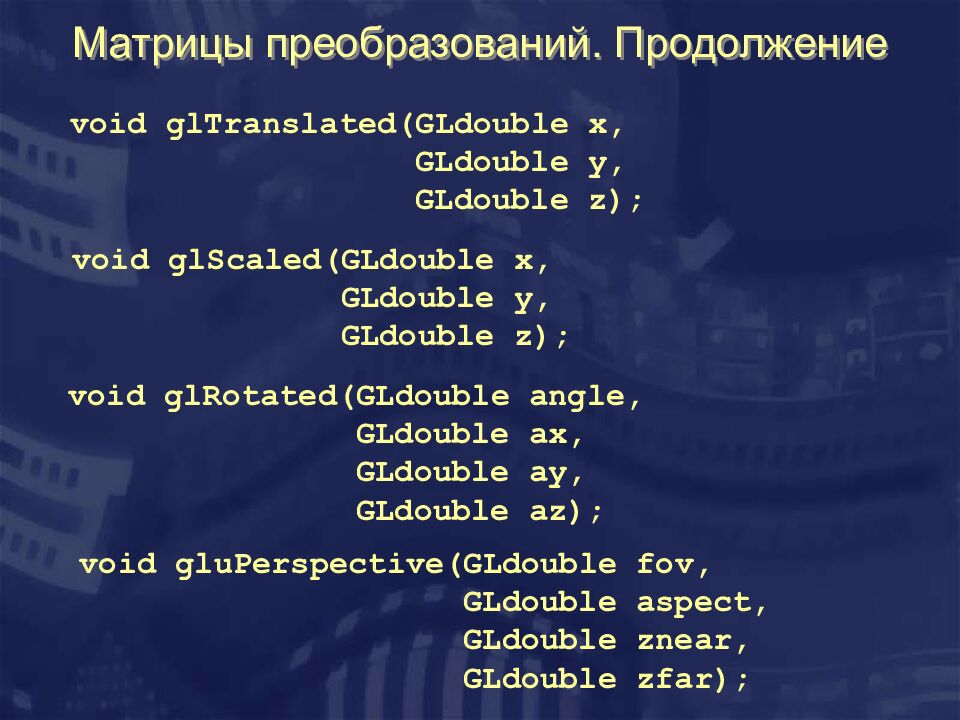

void glTranslated(GLdouble x, GLdouble y, GLdouble z); void glScaled(GLdouble x, GLdouble y, GLdouble z); void glRotated(GLdouble angle, GLdouble ax, GLdouble ay, GLdouble az); void gluPerspective(GLdouble fov, GLdouble aspect, GLdouble znear, GLdouble zfar);

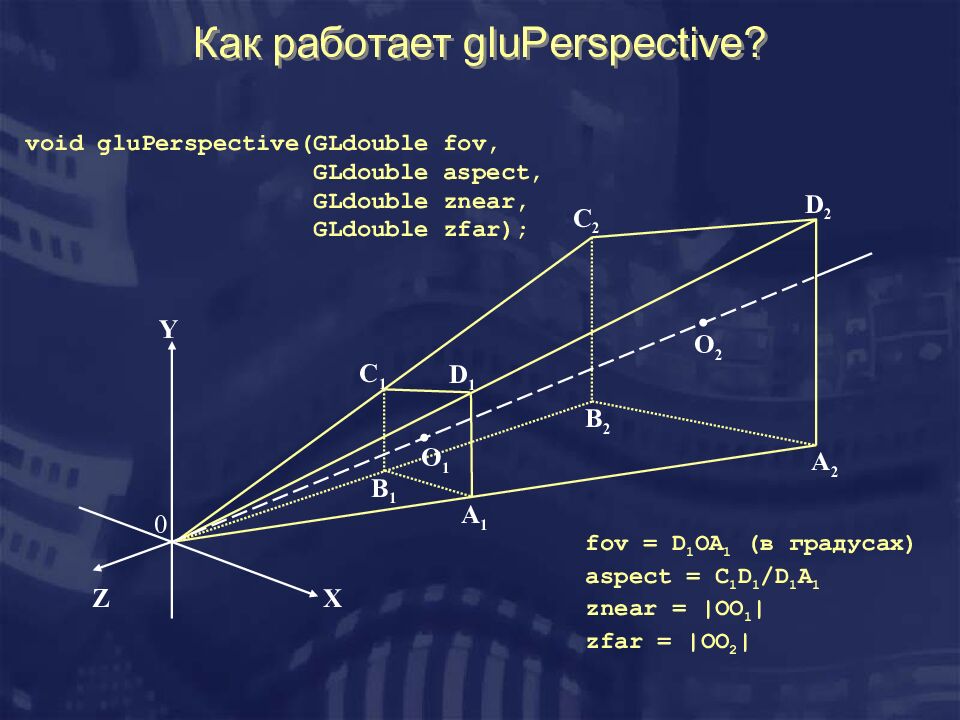

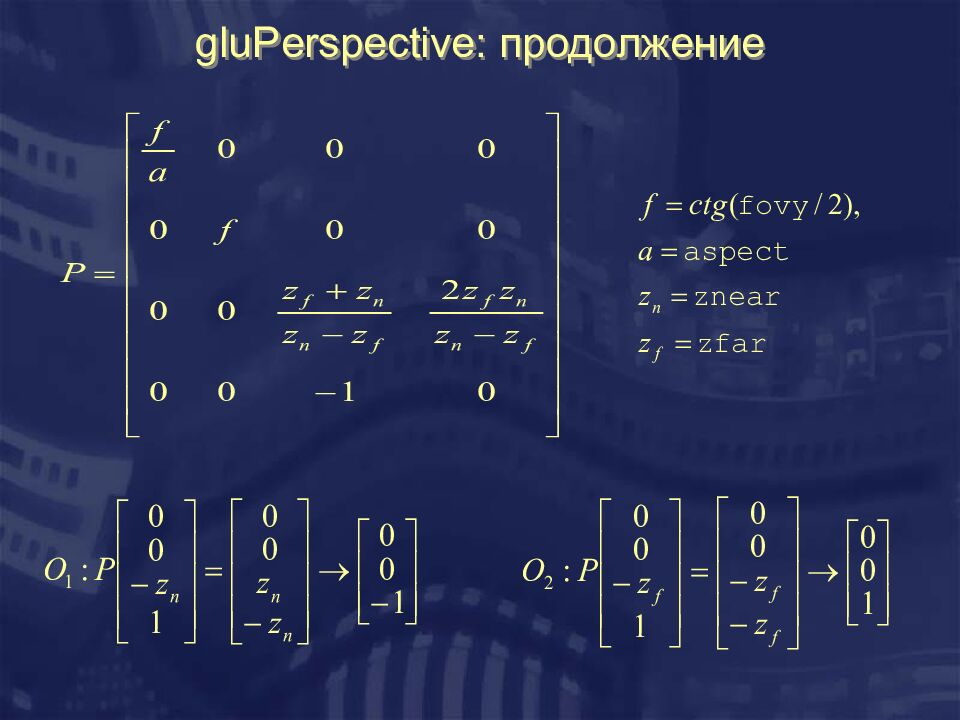

X Y Z 0 O 1 O 2 A 1 B 1 C 1 D 1 A 2 B 2 C 2 D 2 void gluPerspective(GLdouble fov, GLdouble aspect, GLdouble znear, GLdouble zfar); fov = D 1 OA 1 ( в градусах) aspect = C 1 D 1 /D 1 A 1 znear = |OO 1 | zfar = |OO 2 |

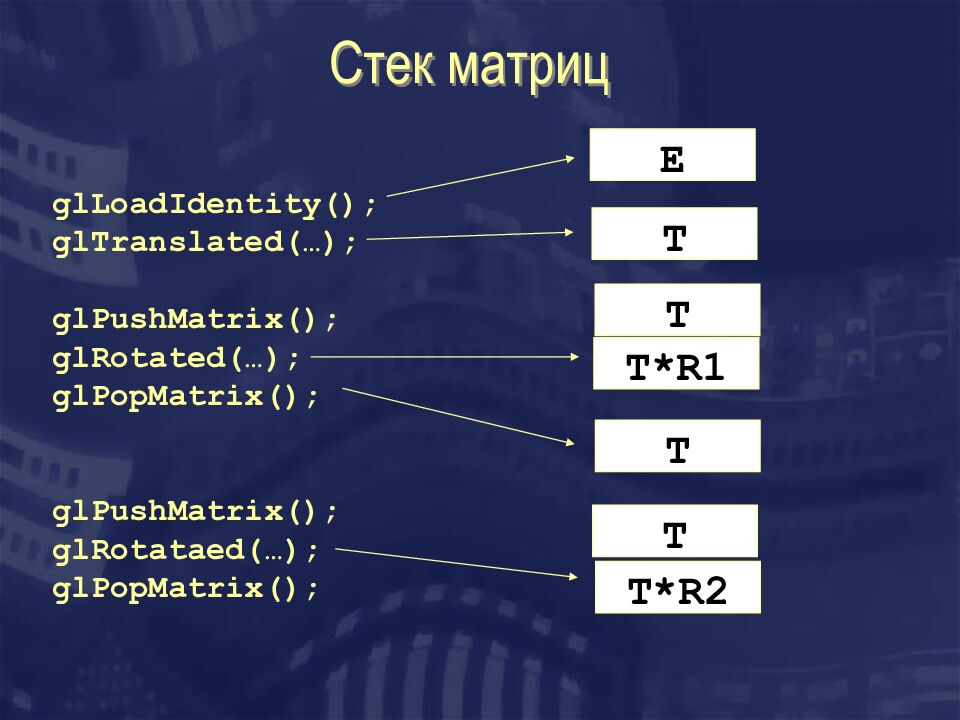

glLoadIdentity(); glTranslated(…); glPushMatrix(); glRotated(…); glPopMatrix(); glPushMatrix(); glRotataed(…); glPopMatrix(); E T T T*R1 T T*R2 T

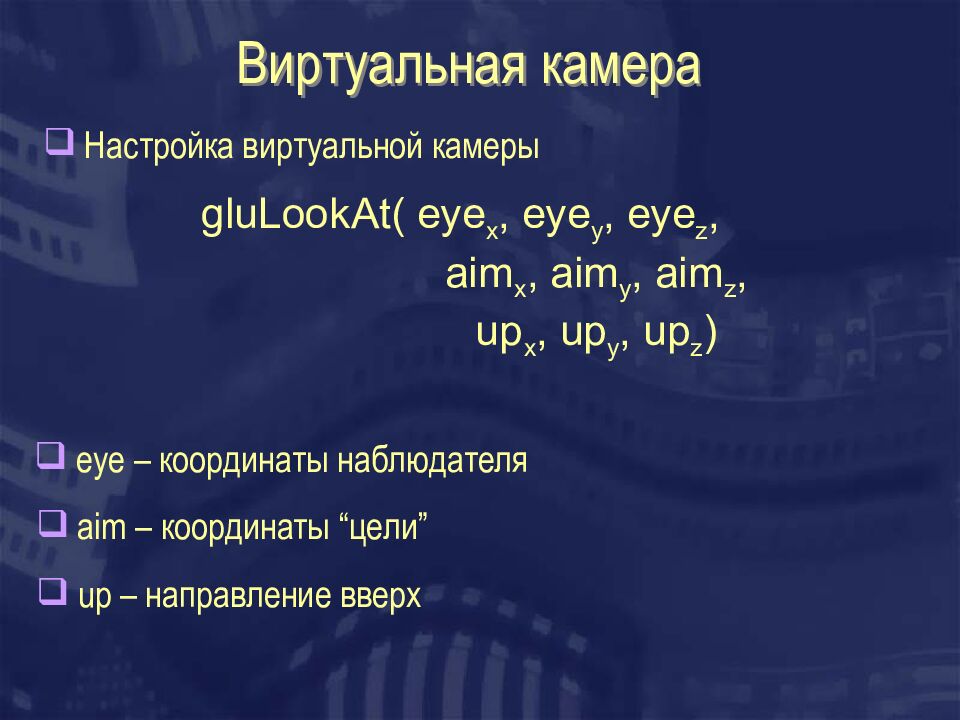

gluLookAt( eye x, eye y, eye z, aim x, aim y, aim z, up x, up y, up z ) Настройка виртуальной камеры eye – координаты наблюдателя aim – координаты “ цели ” up – направление вверх
